BEDIENUNGSANLEITUNG WX648 WORX

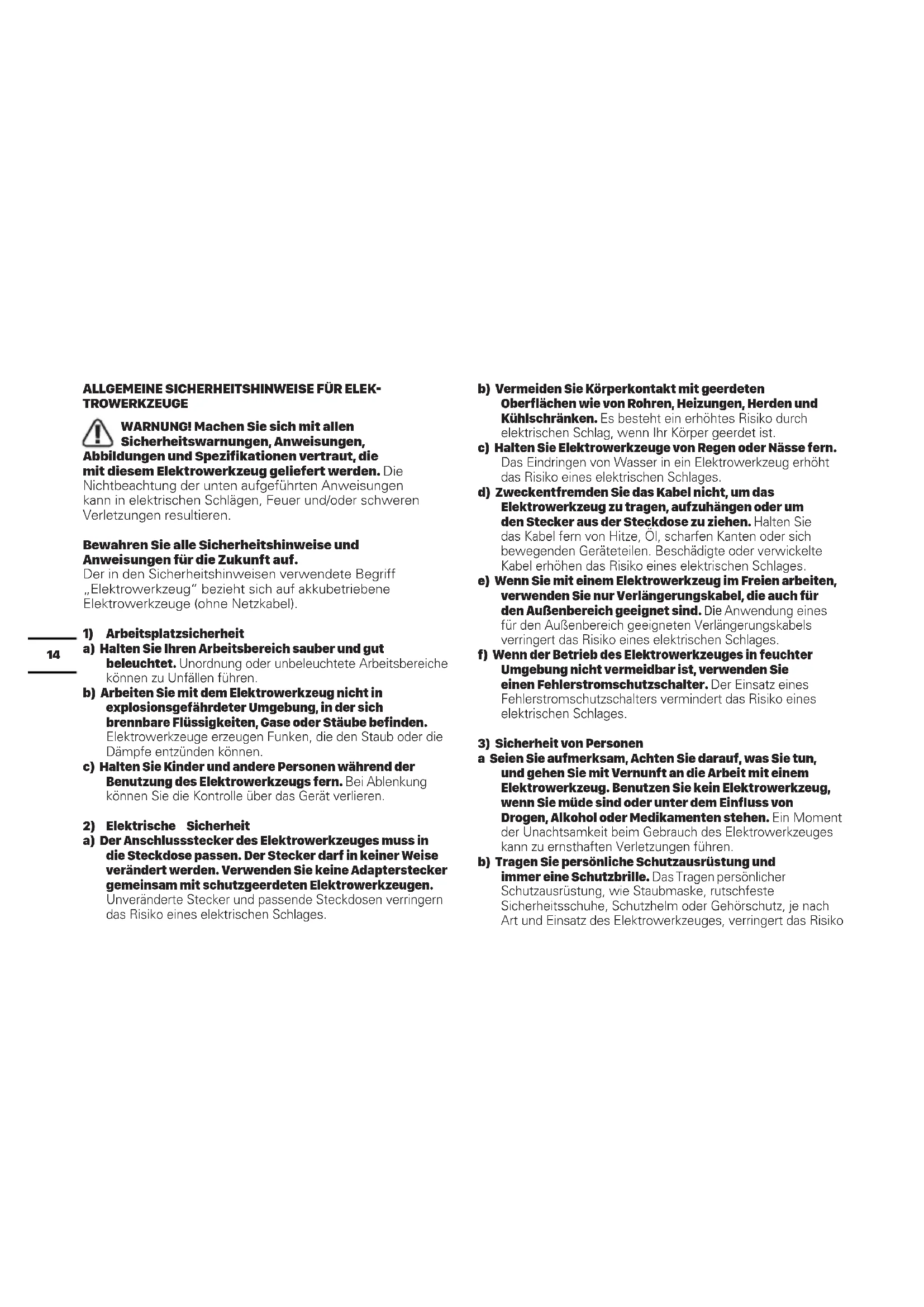

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswarnings, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit thisem Elektrowerkzeug gefelfert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko

von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschreiben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
h) Vermeiden Sie, durch die tatsächige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und

sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfern den Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und

Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SYMBOLE

16	Zur Reduzierung der Verletzungsgefahritte die Bedienungsanleitung durchlesen
	Schutzisolation
	Warnung
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille

Tragen Sie eine Staubschutzmaske

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Mänglichkeit zu einer Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinene Auskunft

KOMPONENTEN
TECHNISCHE DATEN

1. EIN/AUS-SCHALTER

2. SOFTHANDGRIFF

3. ABSAUGADAPTER* (Bei WX647)

4. STAUBBEHälTER * (Bei WX648 WX648.2)

5. SCHLEIFPLATTE

6. SCHLEIFPAPIER (Siehe Abb. A)

7. FINGERSCHELEIFAUFSATZ

* Abgebildetes oder beschriebenes Zubehör führt teilweise nicht zum Lieferumfang.

Typ WX647 WX648 WX648.2 (645-649-Maschinenbezeichnung,stellvertretend fur Sandpapierschleifer)

	WX647 WX648 WX648.2
Nennspannung 230-240V~50Hz
Nennleistung 55W 65W
Leerlaufnenndrehzahl 11000/min
Schutzklasse	☐/II
Gewicht	0.7kg

INFORMATIONENÜBER LÄRM

Gewichteter Schalldruck L	pA: 78,3dB(A)
Gewichtete Schalleistung L	wA: 89,3dB(A)
KpA & KWA	3.0dB (A)
Tragen Sie einen Gehörschutz.

INFORMATIONENÜBER VIBRATIONEN

Vibrations Gesamt Messwertermittlung gemäß EN 62841:

Vibrationsemissionswert a_h = 3,710m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNING: Die Vibrations- und Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom Beginnen Wert abweichen, je nachdem, wie das Werkzeug er sendet wird und insbesondere abhängig davon, welche Stücktyp verarbeitet wird, und abhängig von folgenden Zielen und verschiedene Einsatzmöglichkeiten des Zeugs:

Wie das Werkzeug verwendet wird und Materialen geschritten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.
Verwendung des richtigen Zubehörns für das Werkzeug und Gewährleistung seiner Scharfe und seines gutsen Zustands.
Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Larmschutzzubehör verwendet wird.
Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird theses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNING: Um besteht ausgewidmet, aber nicht eingesetzt wird.
durchschnittlich Verwendung berücksichtigt werden, z.B. die zu上来.
davon, wenn das Werkzeug ausgeschelt ist, und wenn es zum Leerlauf befindet und eigentlich nicht eingesetzt wird.
diese Weise kann der Belastungsgrad während der

gesamten Arbeitszeit wesentlich gemindert werden.

Hilft darauf, das Risiko der Vibrations- und Lärmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pflegen Sie这点es Werkzeug diesen Anweisungen

entspruchend undchten Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Larmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteile

ZUBEHOrTeILE

		WX647	WX648	WX6483.2
18	(Perforiertes) Sandpapier mit Klettverschluss	6pc	9pc	9pc
	Sandpapier zum Entfernen von Lackierungen	3pc	6pc	6pc
	Finger-Schleifpapier	3pc	6pc
	Fingerschleifaufsatz	1pc	1pc
	Absaugadapter	1pc		/
	Staubbehälter / 1pc 1pc

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim Selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch ihr Fachhändler berät Sie kein.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Spachtelasse sowie lackierten Oberflächen. Das Schleifgerätarf nicht für Putzarbeiten verwendet werden.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG
Montage
* Montieren von Schleifpapier Siehe Bild A
Staubabsaugadapter Siehe Bild B1, B2
Montage des Staubaffangbehälters VORSICHT: Um zu verhindern, dass Sandstaub oder Fremdkörper in Ihr Gesicht oder ihre Augen gelangen, verwenden Sie ihre Sandpapierschleifmaschine nie ohne richtig angebrachten Staubbehälter.	Siehe Bild C
Entleeren des Staubaffangbehälters -Um ein effiziente Arbeiten zu erleichtern, leeren Sie alle 5-10 Minuten den Staubbehälter.	Siehe Bild D1, D2, D3
BETRIEB
Ein/Aus-Schalter Siehe Bild E
Bündig schleifen Siehe Bild F
*Montage des Fingerschleifaufsatzes Siehe Bild G1, G2
*Abnehmer des Fingerschleifaufsatzes	Siehe Bild H1, H2
*Anbringen von Schmrigelblättern und Belägen	Siehe Bild I
Schleifen mit dem Fingerschleifaufsatz	Siehe Bild J

• WARNHIN WEIS: Falls der Schleifer nicht von der Stromversorgung getrennt wird, kann dies zu einem unbeabsichtigten Einsatzalten führen, das schwere Körperverletzungen verursichen kann.

TIPPS ZUR ARBEIT

Wenn das Elektrowerkzeug hei ^II werden sollen, lessen Sie es zur Kuhlung des Motors etwa zwei bis drei Minuten lang unbelastet laufen.

Das Werkstück muss bei allen Arbeiten sichere befestigt oder festgeklemmt werden, damit es nicht verrutschen kann. Jede Bewegung des Materials beeinträchtigt das Schleifergebnis.

Schalten Sie den Schwingschleifer ein, ehe Sie mit dem Schleifen beginnen und schalten Sieihn aus, wenn Sie fertig sind. Optimale Ergebnisse erzielen Sie, wenn Sie das Holz in Richtung seiner Maserungbearbeiten.

Verwenden Sie das Gerät niemals ohne Schleifpapier.
Wechseln Sie das Schleifpapier rechtzeitig, andernfalls kann die

Schleifplatte beschädigt werden. Der normale Verschleiß der Schleifplatte wird nicht von der Garantie abgedeckt. Verwenden Sie keine (grobe) Körnungen für raue Oberflächen, mittlere Körnungen für bereits gegliettete Oberflächen und hohe (feine) Körnungen für die Endbearbeitung der Oberfläche. Gegebenenfalls sollen den Sie zuerst einen Test auf einem Probestück ausführten.

Verwenden Sie nur hochwertiges Schleifpapier. Die Abtragung hangt allein von der Qualität des Schleifpapiers ab, nicht von dem Druck, den Sie anwenden. Übermäßig hoher Druck belastet den Motor unnötig und beeinträchtigt die Lebensdauer des Schleifpapiers. Ersetzen Sie das Schleifpapier regelmäßig, um eine optimale Schleifleistung zu erhalten.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführren.

Ihr Werkzeug bestehtigt keine zusätzliche Schmierung oder Wartung.

Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie davon, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind. Gelegentlich sind durch die Luftungsschlitzehindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht.

Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzufahren, um Sicherheitsgefahren den zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführten.

UMWELTSCHUTZ

Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Mogglichkeit zu einer Recyclingstelle gebracht werden.

Ohre zuständigen Behörden oder ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Erklaren hiermit, dass unser Produkt,

Beschreibung Worx Handschleifer

Typ WX647WX648WX648.2(645-649-

Maschinenbezeichnung, stellvertretend für Sandpapierschleifer)

Funktion Oberflächenmaterial mit einer Platte entfernen

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Verwendete Normen

EN 62841-1

EN 62841-2-4

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Anschrift Positec Germany GmbH, Gruner Weg 10, 50825

Cologne, Germany

2021/4/1

Allen Ding

Stellvertretender Chefingenieur, Prüfung und Zertifizierung

6. SCHUURPAPIER (Zie Fig. A)

7. VINGEREXTENSIE

• Sommige aufgebeelde of beschreiben toebehoren worden nicht meegeleverd.

TECHNISCHE GEGEVENS

TIPS VOOR HET GEBRUK VAN DE SCHUURMACHINE

ARBEJDSTIPS FOR DIN HändSLIBER

Adresse Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2021/4/1

Allen Ding
