Type de produit	Fotocamera digitale impermeabile
Marque	Easypix
Modèle	AquaPix W510 Neon
Capteur	CMOS 5 megapixel (interpolazione fino a 12M)
Résolution d'image	4032x3024 (12M), 3456x2592 (9M), 2560x1920 (5M), 2048x1536 (3M), 1280x960 (1.3M), 640x480 (VGA)
Résolution vidéo	640x480 (VGA), 320x240 (QVGA)
Étanchéité	Fino a 10 metri
Résistance aux chocs	Fino a 1 metro
Résistance au froid	Fino a -10°C
Écran	LCD TFT 2,7 pollici
Objectif	f=8,15mm, F3.0
Zoom	Digitale 8x
Flash	Integrato (Auto, Forzato, Riduzione occhi rossi, Disattivato)
Retardateur	Autoscatto 2s, 5s, 10s, 3 scatti in continuo
Stabilisateur d'image	Sì
Détection de visages	Sì
Modes scène	Auto, Scena notturna, Ritratto, Ritratto notturno, Sport, Festa, Spiaggia, Alta sensibilità, Subacquea
Balance des blancs	Auto, Luce diurna, Ombreggiato, Tungsteno, Fluorescente
ISO	Auto, 100, 200, 400
Alimentation	Batteria agli ioni di litio ricaricabile tramite USB
Mémoire externe	Scheda Micro SD fino a 32 GB
Interface	USB 2.0
Système d'exploitation	Windows 2000/XP/Vista/Win7, Mac OS X 10.2.6+
Accessoires fournis	CD-ROM, cavo USB, manuale, cordino, custodia, batteria al litio
Dimensions (estimées)	Circa 10 x 6 x 3 cm
Poids (estimé)	Circa 130 g (con batteria)
Entretien	Sciacquare con acqua dolce dopo l'uso subacqueo, asciugare con un panno pulito
Sécurité	Non aprire il vano batteria sott'acqua; utilizzare solo caricabatterie conforme

Domande frequenti - AquaPix W510 Neon EASYPIX

Come caricare la batteria dell'AquaPix W510 Neon?

Inserire la batteria nella fotocamera, quindi collegare la fotocamera a un computer o a un caricabatterie USB (opzionale) tramite il cavo USB. Il LED si accende quando la carica è terminata.

Qual è la profondità massima di utilizzo sott'acqua?

La fotocamera è impermeabile fino a 10 metri di profondità. Non superare questo limite.

Come inserire la scheda di memoria?

Aprire il coperchio del vano batteria/scheda. Inserire la scheda Micro SD fino a sentire un 'clic'. L'icona SD appare sullo schermo. La memoria interna serve solo per test.

Come impostare data e ora?

In modalità Foto o Video, premere Menu, quindi la freccia destra per accedere alle impostazioni. Selezionare Data/Ora e utilizzare i pulsanti direzionali per regolare.

Come attivare il flash?

Premere il pulsante direzionale Su per scorrere le modalità: Auto, Forzato, Riduzione occhi rossi, Disattivato.

Come usare lo zoom digitale?

Utilizzare i pulsanti T (zoom avanti) e W (zoom indietro). Il fattore di zoom viene visualizzato sullo schermo (es: x1,7).

Cosa fare dopo aver usato la fotocamera sott'acqua?

Spegnere la fotocamera, chiudere correttamente i coperchi. Sciacquare con acqua dolce o lasciare in ammollo 2-3 minuti, quindi asciugare con un panno asciutto. Rimuovere la batteria e la scheda, lasciare in ammollo altri 30 minuti e asciugare.

Come trasferire le foto su un computer?

Collegare la fotocamera al computer tramite cavo USB. Il dispositivo viene riconosciuto come periferica di archiviazione. È possibile copiare i file manualmente. Il software incluso (su CD) funziona solo su Windows.

Cosa fare se l'acqua penetra nella fotocamera?

Spegnere immediatamente la fotocamera, rimuovere la batteria e la scheda, eliminare ogni traccia di umidità. Se appare della condensa sull'obiettivo, inviare la fotocamera al rivenditore per la riparazione.

Quali sono le modalità di scatto disponibili?

Le modalità includono: Auto, Scena, Scena notturna, Ritratto, Ritratto notturno, Sport, Festa, Spiaggia, Alta sensibilità e Subacquea per le foto subacquee.

MANUALE UTENTE AquaPix W510 Neon EASYPIX

Manuale di Istruzioni

Contenuto della confezione....1

Requisiti del sistema....1

Avvertenza per l'uso....1

Caricamento della batteria con l'USB (opzionale)....2

Notifica per l'impermeabilità....2

Sguardo rapido alla fotocamera....3

Icone principali dell'LCD 3

Come preparare la fotocamera per l'uso....4

Direzione batteria....4

Avviamento della fotocamera digitale 5

Appendice A: Specificazioni tecniche 12

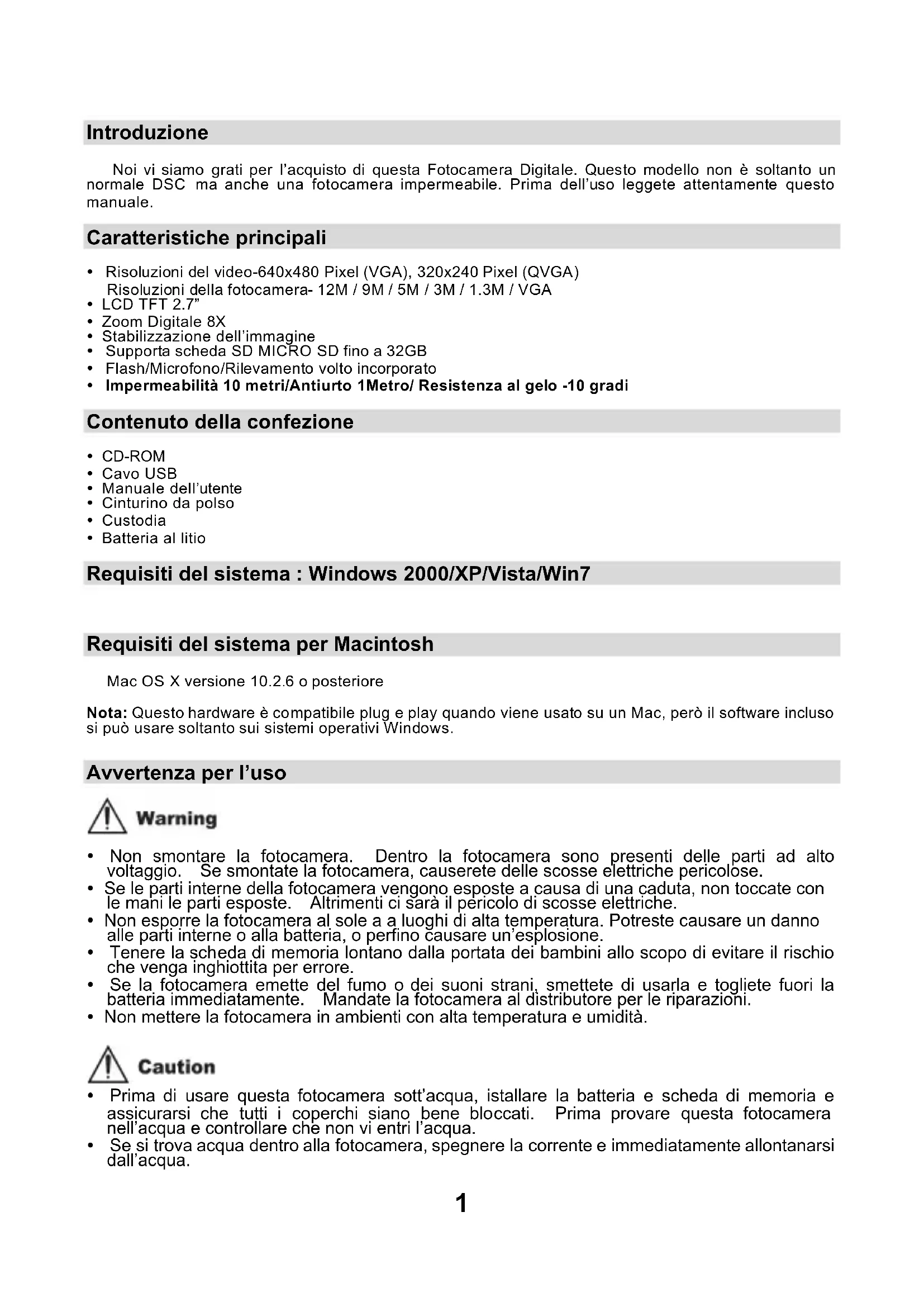

Introduzione

Noi vi siamo grati per l'acquisto di questa Fotocamera Digitale. Questo modello non è soltanto un normale DSC ma anche una fotocamera impermeabile. Prima dell'uso leggete attentamente questo manuale.

Caratteristiche principali

• Risoluzioni del video-640x480 Pixel (VGA), 320x240 Pixel (QVGA)
  Risoluzioni della fotocamera- 12M / 9M / 5M / 3M / 1.3M / VGA
• LCD TFT 2.7"
• Zoom Digitale 8X
  • Stabilizzazione dell'immagine
  • Supporta scheda SD MICRO SD fino a 32GB
• Flash/Microfono/Rilevamento volto incorporato
• Impermeabilità 10 metri/Antiurto 1Metro/ Resistenza al gelo -10 gradi

Contenuto della confezione

• CD-ROM
• Cavo USB
• Manuale dell'utente
  • Cinturino da polso
• Custodia
• Batteria al litio

Requisiti del sistema : Windows 2000/XP/Vista/Win7

Requisiti del sistema per Macintosh

Mac OS X versione 10.2.6 o posteriore

Nota: Questo hardware è compatibile plug e play quando viene usato su un Mac, però il software incluso si può usare soltanto sui sistemi operativi Windows.

Avvertenza per l'uso

Warning

• Non smontare la fotocamera. Dentro la fotocamera sono presenti delle parti ad alto voltaggio. Se smontate la fotocamera, causerete delle scosse elettriche pericolose.
• Se le parti interne della fotocamera vengono esposte a causa di una caduta, non toccate con le mani le parti esposte. Altrimenti ci sarà il pericolo di scosse elettriche.
• Non esporre la fotocamera al sole a a luoghi di alta temperatura. Potreste causare un danno alle parti interne o alla batteria, o perfino causare un'esplosione.
• Tenere la scheda di memoria lontano dalla portata dei bambini allo scopo di evitare il rischio che venga inghiottita per errore.
• Se la fotocamera emette del fumo o dei suoni strani, smettete di usarla e togliete fuori la batteria immediatamente. Mandate la fotocamera al distributore per le riparazioni.
• Non mettere la fotocamera in ambienti con alta temperatura e umidità.

Caution

• Prima di usare questa fotocamera sott'acqua, installare la batteria e scheda di memoria e assicurarsi che tutti i coperchi siano bene bloccati. Prima provare questa fotocamera nell'acqua e controllare che non vi entri l'acqua.

• Se si trova acqua dentro alla fotocamera, spegnere la corrente e immediatamente allontanarsi dall'acqua.

• Se appare dell'umidità sulla lente, potrebbe essere che ci siano delle perdite. Rimuovere la batteria e la scheda di memoria e mandare indietro questa fotocamera al distributore immediatamente per la riparazione.

• Se capita che scotta durante l'uso, spegnere la corrente e rimuovere la batteria immediatamente.
• Questa fotocamera è impermeabile all'acqua e resistente alla polvere. Non smontate da voi questa fotocamera. Quest'azione potrebbe causare qualche danno alla fotocamera. Per un danno di questo genere, l'utente deve prendersi lui la responsabilità per le riparazioni.
• Se avviene che il pannello LCD si rovina, non usarlo sott'acqua. Onde evitare lesioni alle persone, inviare immediatamente questa fotocamera al distributore per le riparazioni.
• Questa fotocamera è impermeabile all'acqua fino a 10 metri, non andate oltre questa profondità.
• Se non si usa la fotocamera, rimuovere la scheda di memoria e la batteria.

Caricamento della batteria con l'USB (opzionale)

Warning

• Non usare il prodotto ad un voltaggio diverso dal voltaggio specificato. L'uso con una fonte di alimentazione o un voltaggio diverso da quello previsto potrebbe causare un incendio e scosse elettriche. Il voltaggio specificato è 100-240VAC.
• Non smontare o rimodellare l'adattatore AC. Questo potrebbe causare un incendio o delle scosse elettriche.
• Se capita che ci sia del fumo o qualche suono strano durante il caricamento, staccare immediatamente la spina dalla corrente e inviare il caricatore USB e la fotocamera al distributore per le riparazioni.
• Se capita un temporale con tuoni e fulmini durante l'uso del caricatore, staccare la corrente e sospendere l'uso. Continuando ad usare la fotocamera si potrebbe causare un danno all'apparecchiatura, un incendio oppure delle scosse elettriche.

Caution

• Evitare botte forti al caricatore o cadute su una superficie dura. Questo potrebbe causare un cattivo funzionamento.
• Se il caricatore si scalda durante il caricamento, staccare immediatamente la corrente.
• Non piegare eccessivamente il terminale di output dell'adattatore AC onde evitare di danneggiarlo.
  • Non inserire il caricatore con le mani bagnate, altrimenti si rischia una scossa elettrica.
• Quando si stacca la corrente, tenere in mano il terminale di output del caricatore e la testa USB. Se si tira direttamente il cavo elettrico, si può causare un danno.
• Mettere la fotocamera in un posto sicuro quando si carica la batteria. La fotocamera potrebbe essere danneggiata a causa di trascuratezza e cadute.

Notifica per l'impermeabilità

• Quando si usa la fotocamera, assicurarsi di attaccare il cinturino e di avvolgerlo al polso.
• Non far subire a questa fotocamera delle scosse o pressioni forti. Questo potrebbe causare una perdita della resa d'impermeabilità e resistenza alla polvere.
• Prima di usare la fotocamera sott'acqua, assicurarsi di aver chiuso completamente i coperchi della batteria e del microfono.
• Quando si usa la fotocamera sott'acqua, non aprire i coperchi della batteria e del microfono. Si potrebbero causare delle perdite.
• Se avete bisogno di cambiare la batteria o la scheda di memoria durante l'uso, prima togliere via qualsiasi sporco o sabbia dalla superficie della fotocamera, Poi risciacquare la fotocamera con acqua fresca o lasciarla in una scodella d'acqua fresca per 2 o 3 minuti. Togliere via con un panno pulito tutta l'umidità. Quando la fotocamera è pulita e asciutta, potete aprire il coperchio della batteria. Questo è per evitare che qualche sostanza o acqua penetri nell'interno della fotocamera quando sostituite la batteria o la scheda di memoria.
  *** Non aprire i coperchi della batteria e del microfono sulla spiaggia o in riva al mare, ed evitare anche di sostituire la batteria o la scheda di memoria in luoghi dove la fotocamera è probabile che si bagni o si sporchi, e assicuratevi che le vostre mani siano asciutte.
• Dopo aver usato la fotocamera sott'acqua, assicurarsi che sia spenta e che i coperchi della batteria e USB siano bene chiusi. Passare con un panno a togliere via lo sporco e la sabbia, e risciacquare la fotocamera con acqua fresca, oppure lasciarla a bagno in una scodella di

acqua fresca per 2 o 3 minuti. Poi passare sulla fotocamera con un panno pulito. Dopo aver pulito la fotocamera, rimuovere la batteria e la scheda di memoria. Dopo di che lasciare di nuovo la fotocamera a bagno in una scodella di acqua fresca per 30 minuti. Infine asciugare la fotocamera con un panno pulito e conservarla in un posto sicuro.

- Evitare di usare acqua con sapone, detersivi delicati o alcool per pulire la fotocamera, questo potrebbe influire sulla resa della sua impermeabilità all'acqua e alla polvere.

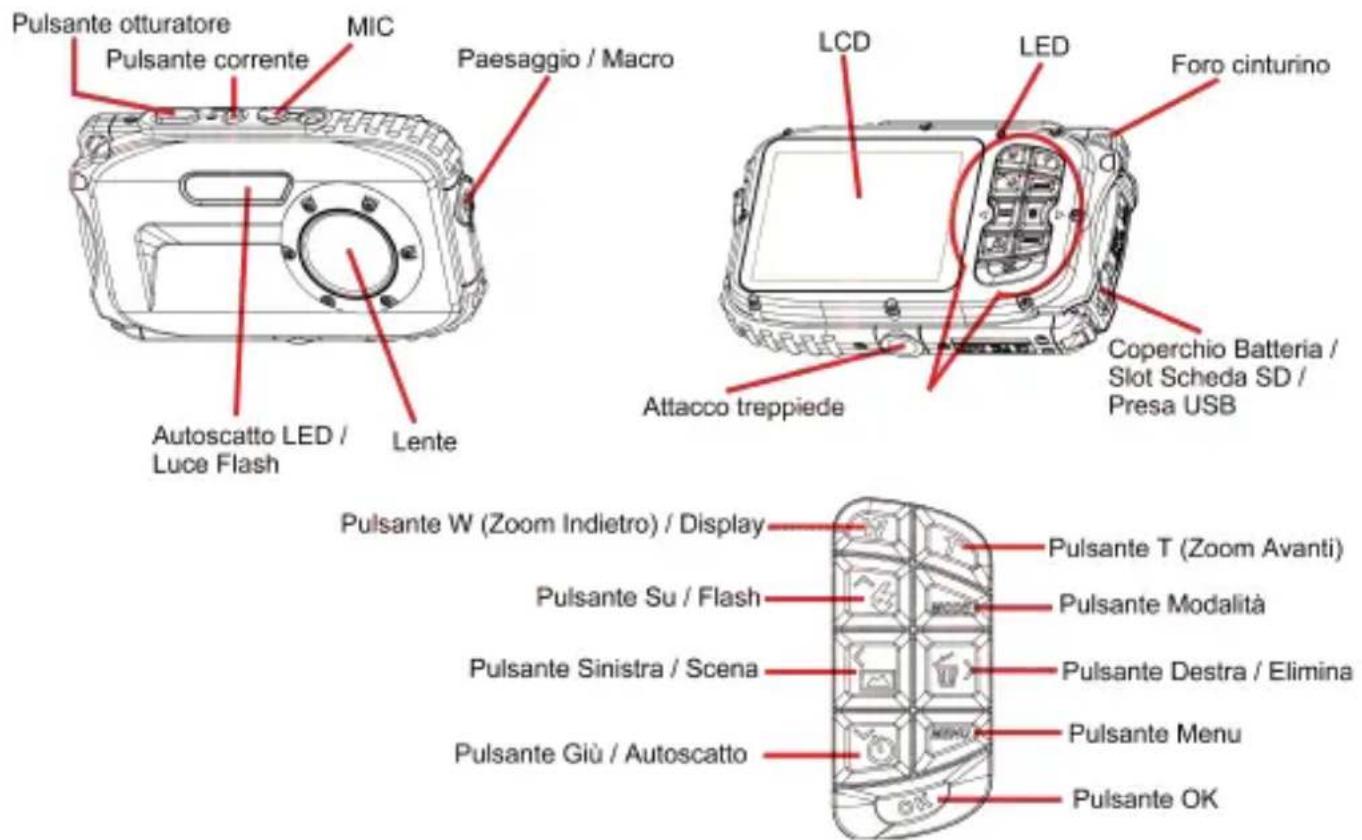

Sguardo rapido alla fotocamera

Pulsante otturatore MIC Pulsante corrente Paesaggio / Macro LCD LED Foro cinturino Attacco treppiede Coperchio Batteria / Slot Scheda SD / Presa USB Autoscatto LED / Luce Flash Lente Pulsante W (Zoom Indietro) / Display Pulsante Su / Flash Pulsante Sinistra / Scena Pulsante Giù / Autoscatto Pulsante T (Zoom Avanti) Pulsante Modalità Pulsante Destra / Elimina Pulsante Menu Pulsante OK

Icone principali dell'LCD

Autoscatto Flash ISO Stabilizzazione dell'immagine Scena Modalità fotocamera 00000 Contatore delle foto Modalità Video 00:00:15 Tempo della registrazione EV 12M Dimensione dell'immagine VSA Dimensione del video Bilanciamento bianco Qualità dell'immagine Macro / paesaggio Macro / paesaggio Nidezza Macro / paesaggio Zoom digitale x1,7 Scheda SD inserita Zoom digitale x1,7 Scheda SD inserita Data 2009/01/01 Data 2009/01/01 Current time 00:09:07 Livello batteria Orario situale 00:06:07 Livello batteria Modalità Fotocamera Modalità Video File JPG 190-0001 Numero della foto SM Dimensione dell'immagine Scheda SD inserita 2009/01/01 Data 09:07 Orario ripresa foto Livello batteria Modalità Riproduzione delle foto File AVI Proteggi Riproduci 190-0001 Numero del Video VSA Dimensione del video Tempo della registrazione Tempo della registrazione Scheda SD inserita Data Orario ripresa video Livello batteria Modalità Riproduzione dei Video

Modalità

Fotocamera

Video

Riproduzione

FLASH

Flash Forzato

Auto

Riduzione occhio rosso

Nessun Flash

Qualità

Super Fine

Fine

Normale

Nitidezza

Forte

Normale

Attenuata

Funzione Macro / Lontano

Cattura Iontano

Cattura Macro

ISO

Auto / 100 / 200 / 400

Autoscatto

Autoscatto in (2s)

Autoscatto in (5s)

Bilanciamento bianco

Auto

Luce diurna

Nuvoloso

Tungsteno

Fluorescente

Livello corrente batteria

Corrente batteria piena

Corrente batteria mezza

Corrente batteria bassa

Corrente spenta

Esposizione

+3, +2, +1, 0, -1, -2, -3

Scena

Auto

Panorama

Scena notturna

Ritratto

Ritratto notturno

Sport

Party

Beach

Alta sensibilità

Sott'acqua

Come preparare la fotocamera per l'uso

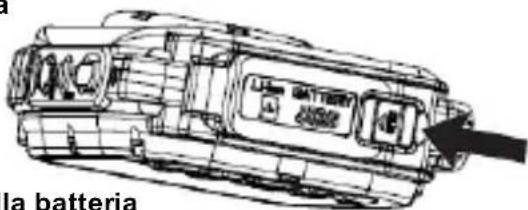

Consultare il disegno per installare batteria e scheda di memoria

la batteria

Spingere per sbloccare la posizione e aprire il coperchio della batteria

Direzione Scheda SD Micro

Spingere in giù il coperchio della batteria e quando si sente il suono “clic” significa che il coperchio è chiuso bene. Se non si chiude bene, causerà delle perdite e la rovina delle parti elettroniche interne. Prima dell'uso assicuratevi di aver chiuso bene la batteria.

Batteria :

1. "Batteria bassa" si legge sull'LCD quando la batteria non è sufficiente la fotocamera presto si

spegnerà.

1. Smontare la batteria quando non si usa la fotocamera per un periodo prolungato onde impedire perdite e corrosione della batteria.

Scheda di memoria Micro SD:

Questa fotocamera supporta Scheda di memoria Micro SD fino a 32GB, e la memoria interna è solo per scattare una foto di prova. Prima dell'uso inserire la scheda di memoria compatibile.

Inserire una scheda di memoria fino a quando si sente un suono "Clic". Quando l'icona SD appare sullo schermo LCD, significa che la Scheda SD è installata in modo corretto.

1. Formattando si eliminano tutti i dati nella scheda di memoria SD, compresi i dati protetti.
2. Non rimuovere la scheda di memoria durante la formattatura, dato che si potrebbe rovinare la scheda e renderla inutilizzabile.
3. Scaricare le foto/video nel PC e ed eliminare le foto e i video dalla Scheda SD allo scopo di continuare ad usare la fotocamera.

Caricamento della batteria

1. Montare la batteria nella fotocamera
2. Usare il cavo USB per collegare DSC e computer / caricatore USB (opzionale) per il caricamento.

LED

Mentre la batteria sta caricando, il LED è acceso.

<1> Attraverso il computer:

<2> Attraverso il caricatore USB (opzionale):

NB. Specificazioni del caricatore: INPUT:100\~240VAC/ OUTPUT: 5VDC. Allo scopo di evitare guasti alla fotocamera o sbagli, non usare un caricatore non standard per caricare la batteria.

Avviamento della fotocamera digitale

Nella fotocamera ci sono 3 modalità.

Modalità Fotocamera

Modalità Video

Modalità Riproduzione

Modalità Fotocamera

Scatto delle Foto

Mostra il numero della foto che avete scattato in alto a destra sullo schermo LCD. Quando la memoria è piena, lo schermo LCD mostra il messaggio “Memoria Piena”

Funzione di Zoom Digitale

Usare i pulsanti T e W per regolare lo zoom. L'icona x1.7 si vede sullo schermo LCD. Premere il Pulsante T per zumare in avanti sul soggetto. Spingere il pulsante W per zumare indietro.

Ripresa Macro / Paesaggio

Spostare l'interruttore Macro/Paesaggio e appare l'icona / sul lato destro della fotocamera,

Flash

Premere il pulsante Su per alternare flash automatico A / accensione forzata (flash manuale) / riduzione occhio rosso / flash spento.

Autoscatto :

1. Premere il pulsante Giù ripetutamente per selezionare autoscatto 📄 o 📄 o 📄 secondi o ripresa continua 📄 3 foto.

2. Premere il pulsante otturatore per avviare il conteggio alla rovescia della ripresa continua di 2 /5/10 secondi o 3 foto, e le foto verranno scattate automaticamente.

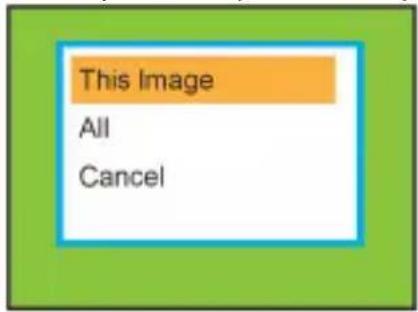

Elimina :

1. Premere il pulsante Destra per eliminare le foto.
2. Dopo la selezione premere il pulsante OK per confermare OK o Annulla.

Premere il Pulsante Menu per entrare nell'impostazione, e premere il pulsante Su/Giù per selezionare Risoluzione, Scena,

Stabilizzazione dell'immagine, Qualità, Nitidezza, Esposizione, Bilanciamento Bianco, ISO e Rilevamento volto.

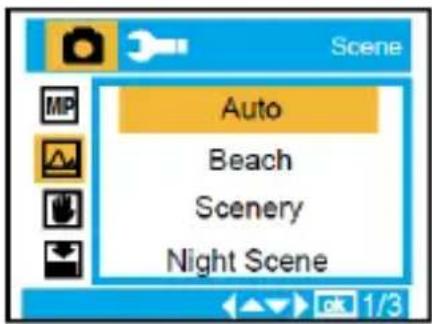

Auto, Panorama, Scena notturna, Ritratto, Ritratto notturno, Sport, Party, Spiaggia, Alta sensibilità, Sott'acqua.

Stabilizzazione dell'immagine : On/Off

Qualità :

Super Fine, Fine, Normale

Nitidezza :

Forte, Normale, Attenuata

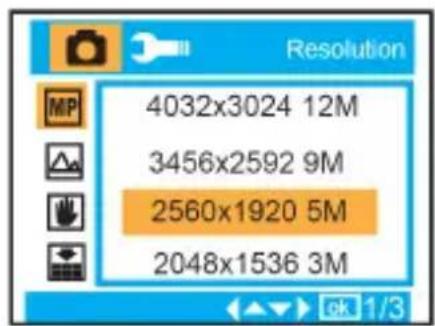

Resolution 4032x3024 12M 3456x2592 9M 2560x1920 5M 2048x1536 3M

Rilevamento volto : On/Off

Modalità Video:

Nella Modalità Video premere il Pulsante Menu per accedere all'impostazione, e premere il pulsante Su/Giù per selezionare Risoluzione, Bialnciamento Bianco ed Esposizione.

Modalità Riproduzione

Nella modalità Fotocamera, premere due volte rapidamente il Pulsante Modalità per entrare nella modalità Riproduzione.

Premere il pulsante W per entrare nella Modalità Foto, e premere il pulsante Su/Giù/Destra/Sinistra per selezionare la foto che si vuole visualizzare. Dopo la selezione premere il pulsante OK per visualizzare la foto.

Si può premere il Pulsante T per zumare avanti sulla foto, e premere il pulsante Su/Giù/ Sinistra/Destra per regolare l'angolo di visualizzazione.

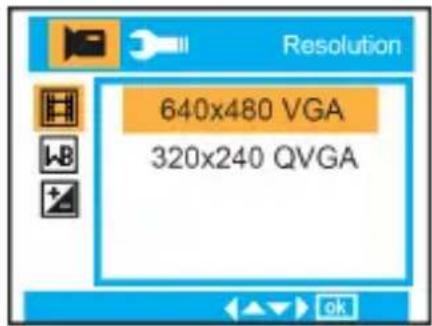

Resolution 640x480 VGA 320x240 QVGA

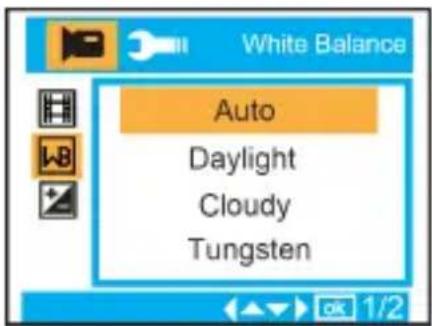

White Balance Auto Daylight Cloudy Tungsten

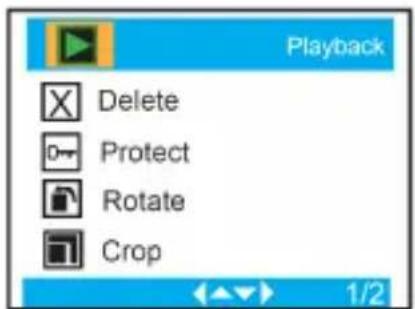

Nella modalità riproduzione, premere il Pulsante MENU per entrare nell'impostazione di Riproduzione. Ci sono Elimina, Proteggi, Ruota, Ritaglia, Proiezione Continuata e Pictbridge.

Impostazione della Fotocamera

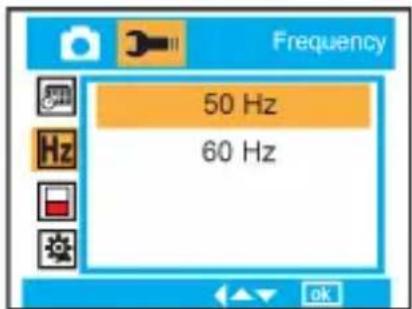

Nella Modalità Fotocamera o Video, premere il Pulsante MENU, e poi premere il pulsante Destra per entrare nell'impostazione. Premere il pulsante Su/Giù per selezionare Data/Orario, Spegnimento Automatico, Suono bi bi, Lingua, Timbro Data, Frequenza, Formato e Impostazione Predefinita.

Data/Orario :

Spegnimento Automatico:

60 Secondi, 120 Secondi, 180 Secondi, Spento

Suono bi bi : On/Off

Inglese, Tedesco, Francese, Spagnolo, Italiano, Portoghese, Giapponese, Cinese Semplificato, Cinese tradizionale, Russo

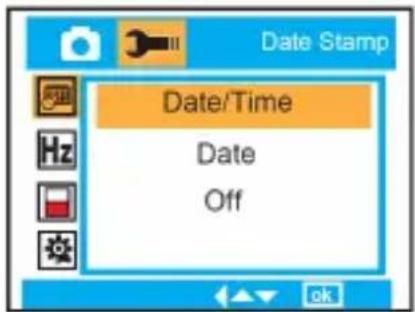

Timbro data :

Impostazione Predefinita :

Annulla/ OK

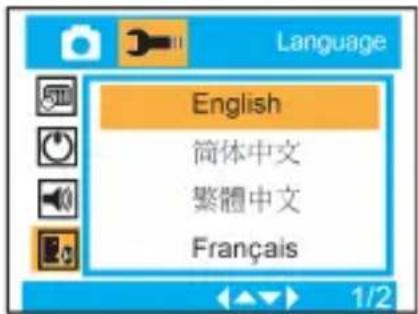

Language English 简体中文 繁體中文 Français

Date/Time Date Off

Manutenzione della Fotocamera digitale

La fotocamera digitale è un dispositivo delicato. Maneggiarla con cura per evitare di danneggiarla.

Appendice A: Specificazioni tecniche

Sensore d'immagine		Sensore CMOS 5 Mega Pixel
Risoluzione immagine		4032X3024Pixel (12M per interpolazione), 3456X2592Pixel (9M per interpolazione), 2560X1920Pixel (5M), 2048X1536Pixel (3M), 1280X960Pixel (1.3M), 640X480Pixel (VGA)
Risoluzione Video		640x480 Pixel (VGA), 320x240 Pixel (QVGA)
Formato File	Foto	JPEG
	Filmato	AVI
PC CAM		Si
Memoria esterna		Scheda SD Micro supporta fino a 32GB
Display LCD		2.7 " TFT LCD
Lente		f=8.15mm, F3.0
Zoom		Zoom digitale 8X
Esposizione		-3, -2, -1, 0, +1, +2, +3
Scena		Auto, Paesaggio, Scena notturna, Ritatto, Ritatto Notturno, Sport, Party, Spiaggia, Alta sensibilità, Sott'acqua
Bilanciamento bianco		Auto, Luce diurna, Nuvoloso, Tungsteno, Fluorescente
ISO		Auto, 100, 200, 400
Flash		Auto, Force on, Force off, Riduzione occhio rosso
Autoscatto		Ripresa continua 2, 5, o 10 sec o 3
Rilevamento volto		Si
Stabilizzazione dell'immagine		Si
Pictbridge		Si
Interfaccia		USB 2.0 Alta velocità
Requisiti del sistema		Window 2000/XP/ Vista/Win7, Mac OS X (10.2.6 o superiore)
Batteria		Batteria a ioni di litio
Temperatura di operazione		-10~40 °C

Controllare prima di utilizzare in acqua, se tutte le chiusure stagne e le guarnizioni della camera sono chiusi bene.

Dopo aver utilizzato la fotocamera in acqua per piacere lasciatela asciugare.

La camera non deve essere esposta ad alte differenze di temperature e di umidità per evitare la formazione di condensazione dietro la lente.

Aprire il vano batteria solo allo stato secco.

NOTE PER APRIRE LA MACCHINA FOTOGRAFICA

Il lembo ha una funzione di sicurezza in modo che in nessun caso si apra in acqua.

Si prega di premere fuori il meccanismo e far scorrere il vano batterie simultaneamente.

DICHIARAZIONE DI CONFORMITÀ

easypix dichiara che il prodotto W510 è conforme a tutti i requisiti essenziali della

Direttiva della Direttiva 1999/5/EC. La dichiarazione di conformità si può scaricare qui:

http://www.easypix.info/download/pdf/doc_w510_neon_easypix_gmbh.pdf
