GoXtreme Black Hawk+ 4K - Action cam EASYPIX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera sportiva (Sportscam)
Marca	Easypix
Modello	GoXtreme Black Hawk+ 4K
Sensore	CMOS 12 Megapixel
Risoluzione video massima	4K (3840x2160) a 60 fotogrammi al secondo
Risoluzione fotografica massima	14 Megapixel interpolata (4320x3240), 12 Megapixel nativa (4032x3024)
Obiettivo	f = 3,21 mm, F2.8, angolo di campo 170°
Schermo	LCD 2 pollici, 320x240 pixel
Stabilizzazione dell'immagine	Sì, elettronica (EIS) attivabile/disattivabile
WiFi	Sì (SSID: GOXTREME, password: 1234567890), controllo tramite app iSmart DV
Connettività	USB 2.0 (ricarica e trasferimento), HDMI (uscita 1080p60), slot per scheda microSD
Archiviazione	Scheda microSDHC U3 fino a 64 GB (non inclusa)
Alimentazione	Batteria Li-ion ricaricabile 1050 mAh, autonomia fino a 90 minuti
Dimensioni (L x l x H)	61 x 42 x 23 mm (con obiettivo: 33 mm)
Peso	Circa 78,5 g (con batteria)
Impermeabilità	Custodia impermeabile inclusa (sommergibile)
Funzioni speciali	Time Lapse, rallentatore (720p a 240 fps), modalità webcam, registrazione in loop, rilevamento movimento
Manutenzione e pulizia	Pulire la custodia dopo l'uso in acqua salata o clorata, lasciare asciugare all'aria
Sicurezza	Non esporre a temperature elevate, non cortocircuitare la batteria, tenere fuori dalla portata dei bambini di età inferiore a 3 anni
Ricambi e riparabilità	Batteria rimovibile, scheda di memoria rimovibile; per assistenza, contattare Easypix tramite www.easypix.eu

Domande frequenti - GoXtreme Black Hawk+ 4K EASYPIX

Come formattare la scheda microSD?

Prima del primo utilizzo, formattare la scheda nell'apparecchio tramite il menu: Modalità Menu > Impostazioni della fotocamera > Formatta. Utilizzare una scheda di classe U3 o superiore per video 4K.

Qual è la capacità massima della scheda di memoria?

La scheda microSD non deve superare 64 GB. Schede di capacità superiore possono causare errori di file.

Come caricare la batteria?

Caricare la batteria tramite la porta USB con un adattatore di rete (max 1000 mAh) o un computer. L'apparecchio deve essere spento durante la ricarica. La ricarica completa richiede circa 2 ore.

Come connettere la fotocamera al WiFi?

Installare l'app iSmart DV sul proprio smartphone. Sulla fotocamera, premere il pulsante WiFi per 2 secondi per attivare il WiFi. Collegare il telefono alla rete GOXTREME (password: 1234567890). Avviare l'app per controllare la fotocamera.

Perché i miei video 4K non sono trasferibili tramite WiFi?

Il trasferimento wireless è possibile solo per video con risoluzione ≤ 1080p. I file 4K o superiori devono essere letti tramite un lettore di schede sul computer.

Cosa fare se la fotocamera si blocca o non risponde?

Rimuovere e reinserire la batteria. Ciò ripristinerà l'apparecchio. Assicurarsi di utilizzare una scheda SD compatibile e formattata.

Come utilizzare la fotocamera come webcam?

Rimuovere la batteria e la scheda di memoria. Collegare la fotocamera al computer tramite USB. Selezionare l'opzione PC-Cam o Web Cam se richiesto. L'audio non è fornito; utilizzare una cuffia con microfono.

Posso registrare video in modo continuo mentre carico la batteria?

Sì, in modalità montata sul veicolo (Menu > Modalità montata sul veicolo), la fotocamera può registrare durante la ricarica. Altrimenti, la ricarica non è possibile se l'apparecchio è acceso.

Come utilizzare la fotocamera sott'acqua?

Assicurarsi che tutti i coperchi della custodia impermeabile siano chiusi e sigillati. Pulire la custodia con acqua dolce dopo l'uso in acqua salata o clorata. Lasciare la custodia aperta per evitare la condensa dopo l'uso.

Quale tipo di scheda SD è raccomandato per il 4K?

Utilizzare una scheda microSD di classe U3 (UHS Speed Class 3) o superiore. Schede più lente possono causare scatti o arresti della registrazione.

MANUALE UTENTE GoXtreme Black Hawk+ 4K EASYPIX

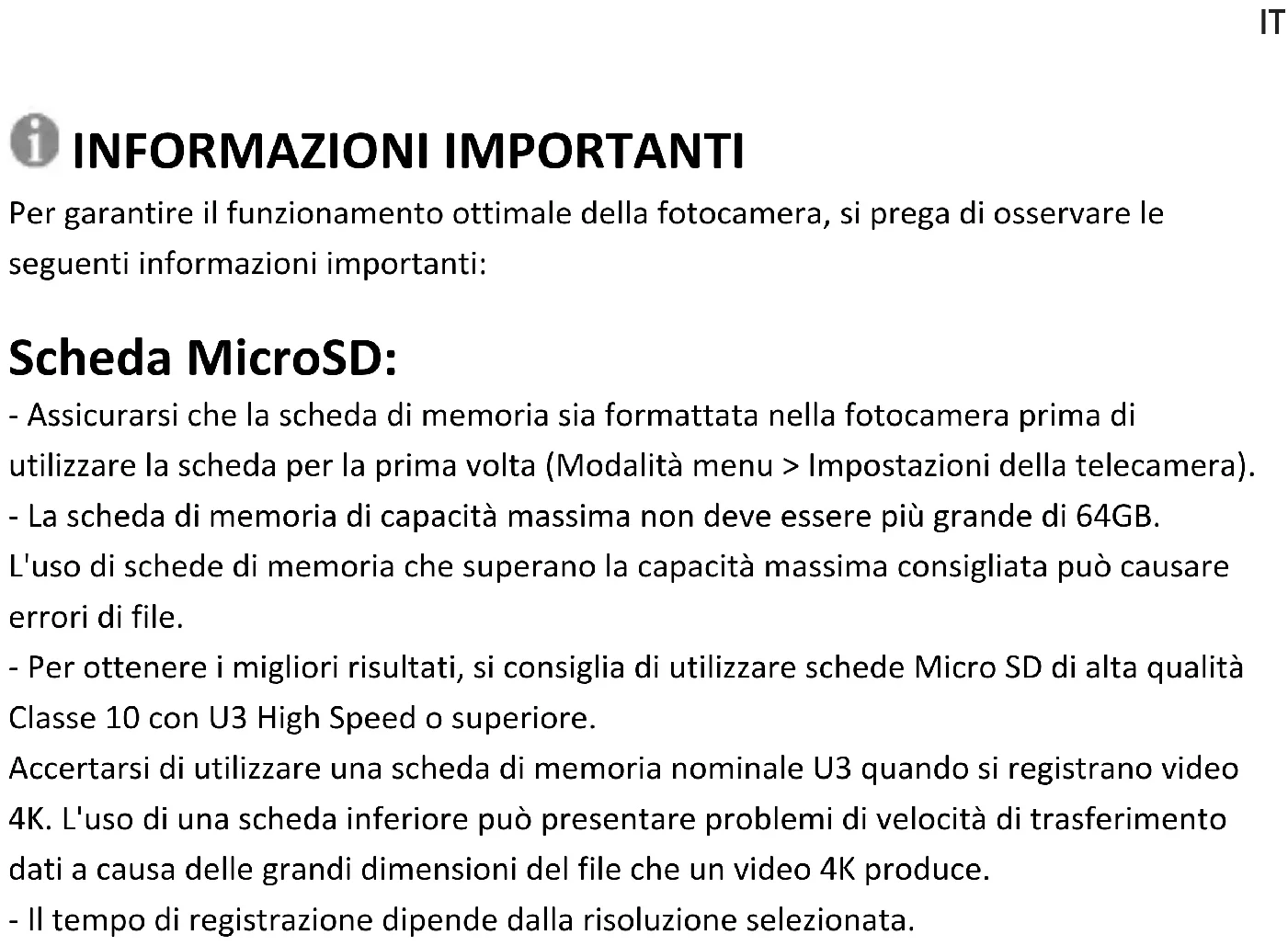

INFORMAZIONI IMPORTANTI

Per garantire il funzionamento ottimale della fotocamera, si prega di osservare le seguenti informazioni importanti:

Scheda MicroSD:

• Assicurarsi che la scheda di memoria sia formattata nella fotocamera prima di utilizzare la scheda per la prima volta (Modalità menu > Impostazioni della telecamera).
• La scheda di memoria di capacità massima non deve essere più grande di 64GB.

L'uso di schede di memoria che superano la capacità massima consigliata può causare errori di file.

- Per ottenere i migliori risultati, si consiglia di utilizzare schede Micro SD di alta qualità Classe 10 con U3 High Speed o superiore.

Accertarsi di utilizzare una scheda di memoria nominale U3 quando si registrano video 4K. L'uso di una scheda inferiore può presentare problemi di velocità di trasferimento dati a causa delle grandi dimensioni del file che un video 4K produce.

- Il tempo di registrazione dipende dalla risoluzione selezionata.

Ricarica:

• Assicurarsi che la fotocamera sia completamente carica prima del primo utilizzo.
• Tenere il dispositivo lontano da bambini durante la carica.
• Assicurarsi che la fotocamera sia spenta durante la ricarica. Se la fotocamera si accende automaticamente quando è collegata a una fonte di alimentazione, spegnerla per completare la carica. Una fotocamera collegata all'alimentazione e accesa non si ricarica.
• La fotocamera deve essere ricaricata solo tramite la porta USB di un computer o un adattatore di alimentazione USB con una capacità massima di 1000 mAh.
• Scollegare il cavo USB collegato alla fotocamera prima di utilizzarla.
• La durata della batteria è - a seconda delle impostazioni e della temperatura esterna - fino a 90 minuti in condizioni ottimali.

Connessione WiFi:

• Assicurarsi di aver scaricato l'applicazione corretta per il proprio modello di fotocamera.
• Si prega di notare che il trasferimento wireless di file utilizzando l'applicazione non è possibile per video con una risoluzione superiore a 1080p. I file con una risoluzione superiore a 1080p sono accessibili solo tramite il computer utilizzando un lettore di schede.

Istruzioni di sicurezza:

ATTENZIONE: La fotocamera non è adatta a bambini sotto i 36 mesi a causa del pericolo di soffocamento.

ATTENZIONE: Proteggere sempre la fotocamera da cadute, colpi e urti.

- Mantenere una distanza sufficiente da oggetti che generano forti campi magnetici o onde radio, per evitare di danneggiare il prodotto o di compromettere la qualità del suono e dell'immagine.

- Conservare il dispositivo al fresco (a temperatura ambiente) in un luogo asciutto e privo di polvere e non esporre mai il prodotto ad alte temperature o alla luce solare diretta permanente.

- Nel caso improbabile di surriscaldamento, fumo o odori sgradevoli che fuoriescono dall'apparecchio, scollegarlo immediatamente dal cavo di carica e rimuovere la batteria per evitare incendi.

ATTENZIONE: Prima di utilizzare la fotocamera in acqua, assicurarsi che tutti i coperchi e le chiusure della fotocamera e della custodia subacquea siano chiusi e sigillati.

• Dopo averlo usato in acqua salata o clorata, pulire la custodia e lasciarla asciugare.
• La fotocamera non deve essere esposta a differenze di temperatura e umidità elevate per evitare la formazione di condensa all'interno della custodia o dietro l'obiettivo.
• Dopo l'uso sott'acqua, l'alloggiamento deve essere lasciato aperto per evitare la condensa.

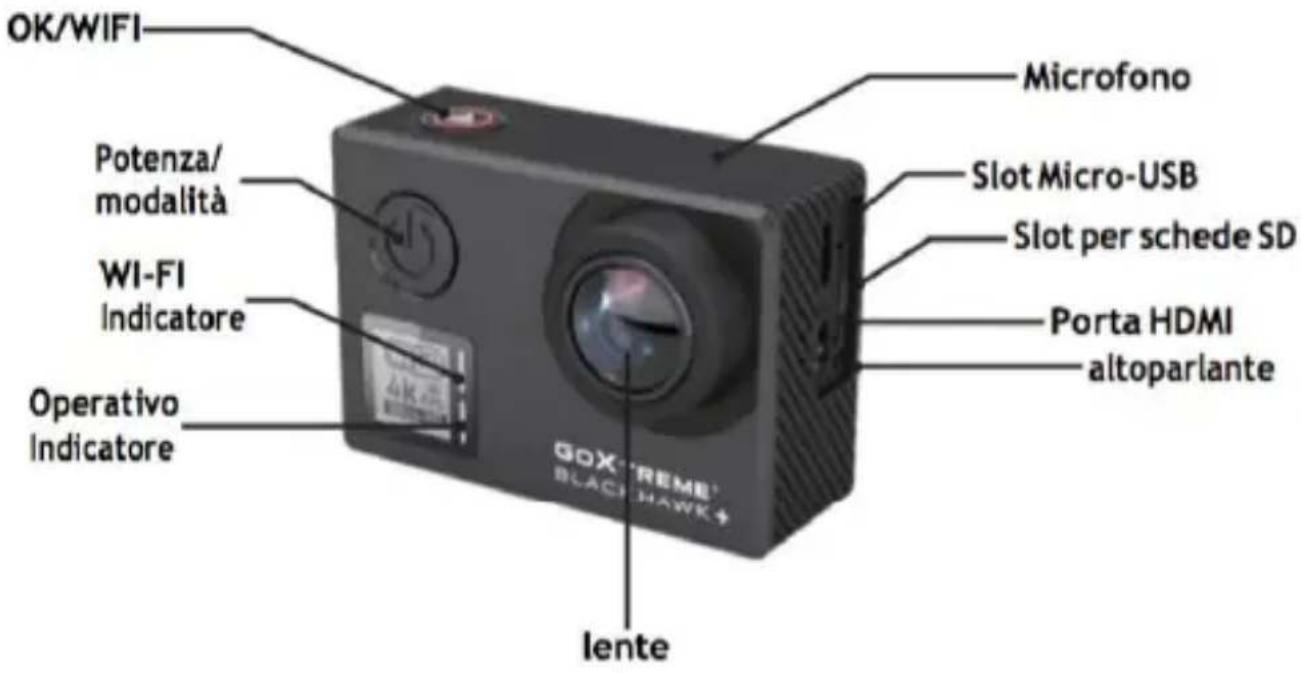

Discrizione del prodotto

OK/WIFI Potenza/ modalità WI-FI Indicatore Operativo Indicatore Microfono Slot Micro-USB Slot per schede SD Porta HDMI altoparlante GDX "REME" BLACK HAWK+ lente

IT

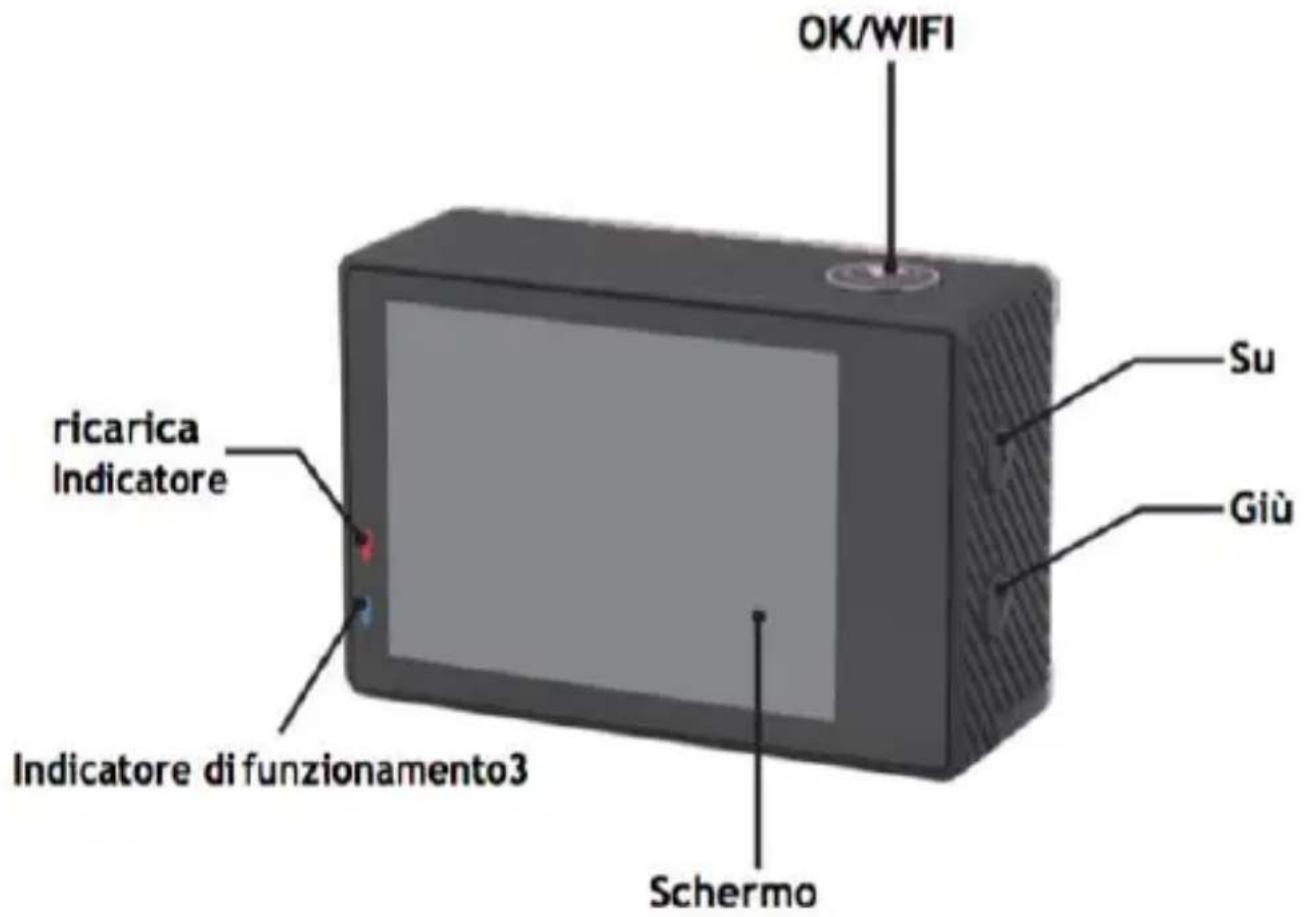

OK/WIFI Su Giù ricarica Indicatore Indicatore di funzionamento3 Schermo

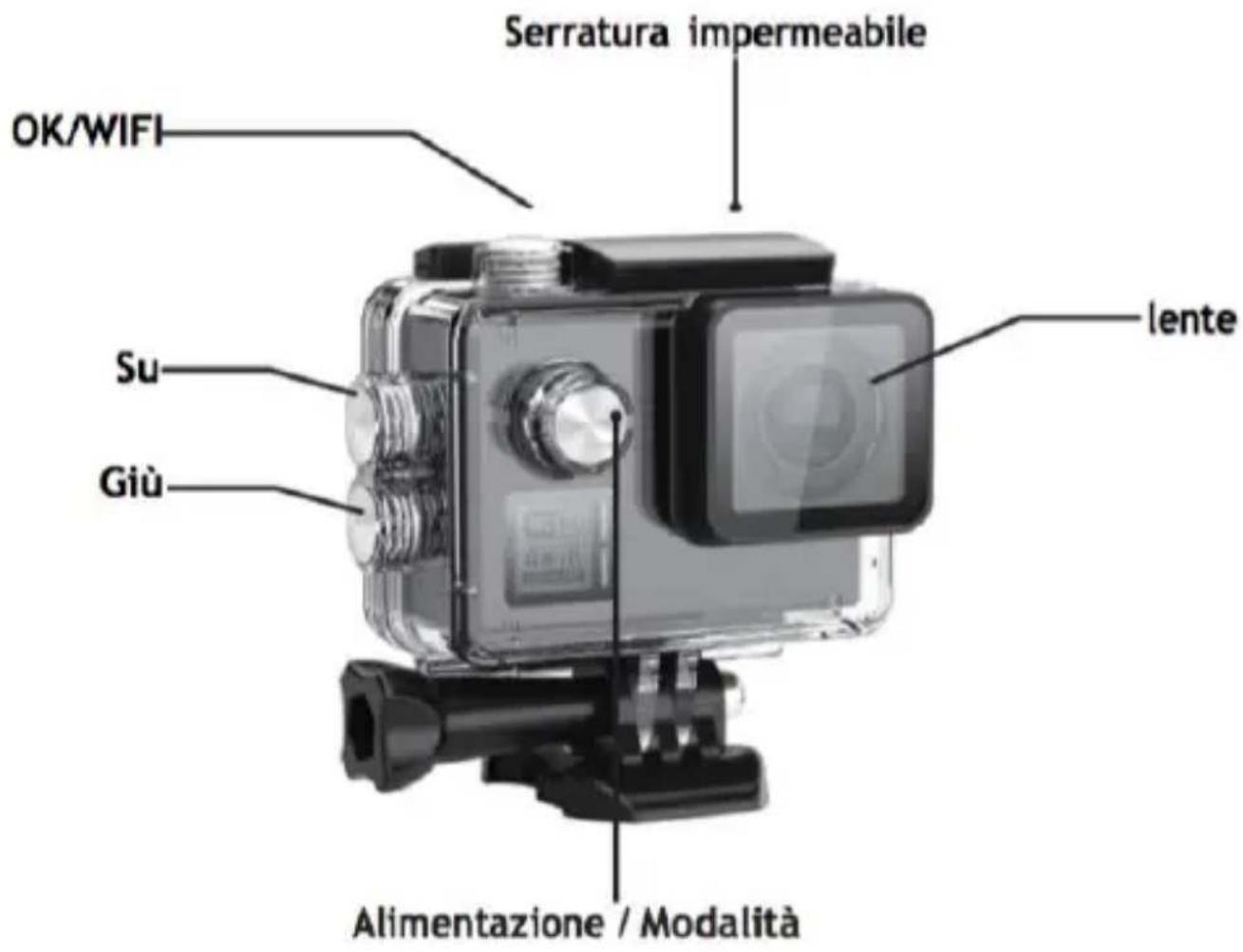

Descrizione del caso impermeabile

Serratura impermeabile OK/WIFI Su Giù lente Alimentazione / Modalità

IT

Operazione:

Inserimento della scheda micro SD

Nota: Scegliere la scheda microSD U3 marca e formattare la scheda di memoria la fotocamera prima del primo utilizzo (Modalità menu > Impostazioni della telecamera).

Installazione e rimozione della batteria

Il vano batteria può essere fissato contro l'apertura accidentale. Pertanto, si trova un pulsante di blocco sul vano batterie. Per aprire lo scomparto della batteria, sbloccarlo e farlo scivolare nella direzione indicata sul coperchio.

Installare la batteria nella fotocamera come indicato da +/- simboli e direzione delle frecce contrassegnate sulla batteria.

Rimuovere la batteria: aprire il coperchio della batteria e togliere la batteria.

Nota: premere ogni volta la serratura della serratura alla posizione di "LOCK" prima di utilizzare il dispositivo.

Carica della batteria

La batteria può essere caricata collegandola a un computer o ad un adattatore di alimentazione.

La fotocamera può registrare video durante la carica (passare in modalità montata sul veicolo nel menu).

La fotocamera può essere caricata anche se la fotocamera è spenta.

Modalità di alimentazione

Tenere premuto il pulsante di alimentazione per 3-5 secondi per attivarlo / disattivarlo.

Passaggio da una modalità all'altra

Premendo ripetutamente il tasto di accensione si passa dal modo video / modo foto / modo menu.

In modalità Menu, troverete le sezioni Impostazioni video, Impostazioni foto,

Riproduzione, Impostazioni fotocamera (per le impostazioni di sistema della fotocamera e la formattazione della scheda di memoria).

WiFi Controllo

Prima di utilizzare la funzione WiFi Control, installa l'applicazione iSmart DV sul tuo smartphone o tablet PC. Dopo aver acceso la fotocamera, premere il pulsante WiFi per 2 secondi e attivare / disattivare la funzione WiFi. Se è attivata la connessione WiFi, sul display verrà visualizzato il simbolo WiFi. Se la funzione Wi-Fi è attiva, la fotocamera si ripristina. L'icona Wi-Fi diventa verde dopo aver ripristinato e atteso per 5 secondi (ciò significa che il WiFi può ora essere collegato normalmente). Aprire la connessione WiFi al tuo cellulare per cercare il dispositivo della fotocamera: GOXTREME dalle reti wireless disponibili. (Password 1234567890).

Start il software iSmart DV .

Registrazione video

Passare da una modalità all'altra premendo ripetutamente il tasto Power. Premere OK per avviare la registrazione e l'icona inizia a lampeggiare. Premere nuovamente "OK" per interrompere la registrazione e l'icona scomparirà.

Ripresa foto e impostazione

Passare da una modalità all'altra premendo ripetutamente il tasto Power. L'icona nell'angolo superiore sinistro dello schermo mostra che la fotocamera è in modalità di scatto foto. Premere "OK" per scattare foto.

IT

Archiviazione e riproduzione di file

Portare la fotocamera in modalità Menu e cliccare su "Riproduzione".

Seleziona i file utilizzando le frecce UP e DOWN, quindi riproduce e interrompe i video o esamina le foto premendo il pulsante di scatto. È inoltre possibile riprodurre tramite telefoni cellulari via WiFi."

Nota: nel caso in cui la fotocamera si blocca durante l'uso, rimuovere e reinserire la batteria.

WEB CAM

La vostra action cam dispone anche di una funzione webcam.

Per utilizzare la vostra cam come webcam, seguite i seguenti passi:

• Rimuovere la batteria e la scheda di memoria.
• Collegare la videocamera al computer utilizzando il cavo USB in dotazione.
• Se richiesto, selezionare l'opzione PC-Cam o Web Cam.
• Se si utilizza Windows, l'installazione dei driver sarà automatica e completa entro 2 minuti.

ATTENZIONE:

Si prega di notare che la funzione web cam fornisce solo video e non include l'audio. Per l'audio è necessario un auricolare o cuffie con microfono in linea come quello fornito con molti smartphone.

Si prega di notare che potrebbe essere necessario inserire le impostazioni di qualsiasi applicazione o programma che si utilizza (ad esempio Skype) in modo da poter selezionare la propria action cam come opzione web cam preferita.

Specificazioni
sensore immagine	Tipo	12MP CMOS
lente	Lunghezza	Lente f = 3.21mm
	F No.	F= 2.8
	F.O.V (D)	170°
Display LCD		2” 320x240 TFT LCD
Messa a fuoco	Tipo	Fisso
Esposizione	Controllo	AE programmato
	compensazione	± 2EV (0,33 EV) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO equivalente	Auto, 100, 200, 400, 800, 1600
Bilanciamento del bianco		Auto / Daylight / Shade / Tungsteno / Fluorescente / Subacqueo
Risoluzione video		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Stabilizzazione dell'immagine		Acceso/spento
	Memoria	Memoria esterna: supporta schede micro SDHC U3 fino a 64GB (non inclusa)
	Encoder video	H.264
	Dimensioni immagine	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)
Uscita video		HDMI: supporto 1920x1080 P60, uscita con CEC Composito: NTSC / PAL
Funzione Time Lapse		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./ 60 sec.
Funzioni foto		Autoscatto: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Frequenza di scatto: OFF / 3 P / s / 7 P / s / 15 P /s / 30P / slintervallo di tempo intervallo di tempo:OFF / 3 sec. / 5 sec. / 10 sec. / 30 sec. / 60 sec.Tempo di scatto della foto Time lapse: 5Min /10Min / 15Min / 20Min
	Modalità di default	Video
	EIS	Acceso/spento
	rilevamento delmovimento	Off / Low / Medium / High
	Modalità TV:	NTSC / PAL
	Freq chiaro.	50HZ / 60HZ
	Schermo spento	OFF / 30 Sekunden / 1 Min. / 2 Minuten.
	LED WiFi	ACCESO/SPENTO
	nitidezza	Forte / Normale / Morbido
	Modalità scena	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Impostazione del	tempo di preparazione
	Formato data	Y/M/D,D/M/Y,M/D/Y
	Wi-Fi	ACCESO/SPENTO
	WiFi SSID	GOXTREME
	WLAN	1234567890
	Passwort
	Formato	SI/NO
	Impostazione predefinito	SI/NO
	Versione	GOXTREME V1.0
Interfaccia		USB 2.0: ricarica / trasferimento file
Fonte di potere		Batteria Li-ion ricaricabile 1050mAh
Dimensioni (W * H * D)		L: 61mm, W: 42mm, H: 23mm (con la parte dell'obiettivo sarà 33mm)
Peso		Circa 78,5 g (con batteria)
Supporto		Driver di archiviazione di massa Windows XP (Service Pack 2) o successivo Mac OS
Requisiti di sistema
		PC con processore migliore di Pentium 4 3.2GHz

IT

Per Windows

Windows XP (Service Pack 2) o successivo RAM minima di 1 GB di sistema Minimo 256 MB di RAM Video Card Porta USB, unità CD-ROM 1024 * 768 pixel, monitor a colori a 32 bit compatibile

Tutte le specifiche del prodotto sono corrette al momento della stampa e sono soggette a modifiche senza preavviso.

Easypix GmbH si riserva il diritto di errori o omissioni.

Per il supporto tecnico visitare la nostra area di assistenza presso www.easypix.eu

IT

DICHIARAZIONE DI CONFORMITA

Il fabbricante dichiara che il marchio CE è stato apposto sul prodotto GoXtreme Black Hawk+ in conformità ai requisiti essenziali e alle altre disposizioni pertinenti delle seguenti direttive europee:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

La dichiarazione di conformità si può scaricare da:

http://www.easypix.info/download/pdf/doc_goxtreme_balckhawkplus.pdf

IT

SCARICO RIFIUTI

Smaltire l'imballaggio

Selezionare i materiali dell'imballaggio.

Aggiungere cartone e cartone alla carta da macero, le pellicole devono essere riciclate.

Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche e/o

batterie da parte di consumatori privati nell'Unione Europea.

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È necessario restituire i rifiuti di apparecchiature e/o batterie/accumulatori a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e/o batterie/accumulatori. Per ulteriori informazioni sul riciclaggio di questa apparecchiatura e/o batterie, contattare l'amministrazione locale, il negozio dove è stata acquistata l'apparecchiatura o un'azienda di smaltimento rifiuti. Il riciclaggio dei materiali aiuta a preservare le risorse naturali e garantisce un modo sicuro di riciclare per la salute umana e l'ambiente.

Avviso sulla batteria

- Non smontare o urtare la batteria. Fare attenzione a non cortocircuitare la batteria. Non esporre la batteria a temperature elevate. Non utilizzare la batteria se perde o si espande.

- Caricare sempre attraverso il sistema. Se la batteria viene sostituita con una di tipo errato, sussiste il pericolo di esplosione.

- Tenere la batteria lontano dalla portata dei bambini.

- Le batterie possono esplodere se esposte al fuoco aperto. Non gettare mai le batterie nel fuoco.

- Smaltire le batterie usate in conformità con le normative locali.

- La batteria deve essere rimossa e smaltita separatamente prima di smaltire l'apparecchio.

Avviso sui piccoli pezzi di ricambio

La fotocamera non è adatta a bambini al di sotto dei 3 anni a causa del rischio di soffocamento.
