Typ produktu	Sportovní kamera (Sportscam)
Značka	Easypix
Model	GoXtreme Black Hawk+ 4K
Senzor	CMOS 12 megapixelů
Maximální rozlišení videa	4K (3840x2160) při 60 snímcích za sekundu
Maximální rozlišení fotografie	14 megapixelů interpolovaných (4320x3240), 12 megapixelů nativních (4032x3024)
Objektiv	f = 3,21 mm, F2.8, zorný úhel 170°
Displej	LCD 2 palce, 320x240 pixelů
Stabilizace obrazu	Ano, elektronická (EIS) zapnutelná/vypnutelná
WiFi	Ano (SSID: GOXTREME, heslo: 1234567890), ovládání přes aplikaci iSmart DV
Konektivita	USB 2.0 (nabíjení a přenos), HDMI (výstup 1080p60), slot na microSD kartu
Úložiště	microSDHC U3 karta až 64 GB (není součástí)
Napájení	Li-ion dobíjecí baterie 1050 mAh, výdrž až 90 minut
Rozměry (D x Š x V)	61 x 42 x 23 mm (s objektivem: 33 mm)
Hmotnost	Přibližně 78,5 g (s baterií)
Voděodolnost	Dodávaný vodotěsný kryt (ponořitelný)
Speciální funkce	Time Lapse, zpomalený (720p při 240 fps), režim webkamery, smyčkový záznam, detekce pohybu
Údržba a čištění	Po použití ve slané nebo chlorované vodě vyčistěte kryt, nechte uschnout na vzduchu
Bezpečnost	Nevystavujte vysokým teplotám, nezkratujte baterii, uchovávejte mimo dosah dětí mladších 3 let
Náhradní díly a opravitelnost	Vyměnitelná baterie, vyměnitelná paměťová karta; pro pomoc kontaktujte Easypix na www.easypix.eu

Často kladené otázky - GoXtreme Black Hawk+ 4K EASYPIX

Jak naformátovat microSD kartu?

Před prvním použitím naformátujte kartu v přístroji přes menu: Menu režimu > Nastavení fotoaparátu > Formát. Pro 4K videa použijte kartu třídy U3 nebo vyšší.

Jaká je maximální kapacita paměťové karty?

microSD karta nesmí překročit 64 GB. Karty s vyšší kapacitou mohou způsobit chyby souborů.

Jak nabíjet baterii?

Nabíjejte baterii přes USB port pomocí síťového adaptéru (max 1000 mAh) nebo počítače. Během nabíjení musí být přístroj vypnutý. Plné nabití trvá přibližně 2 hodiny.

Jak připojit kameru k WiFi?

Nainstalujte si do smartphonu aplikaci iSmart DV. Na kameře stiskněte tlačítko WiFi na 2 sekundy pro aktivaci WiFi. Připojte telefon k síti GOXTREME (heslo: 1234567890). Spusťte aplikaci pro ovládání kamery.

Proč nelze má 4K videa přenášet přes WiFi?

Bezdrátový přenos je možný pouze pro videa s rozlišením ≤ 1080p. Soubory 4K nebo vyšší musí být přečteny pomocí čtečky karet na počítači.

Co dělat, když kamera zamrzne nebo nereaguje?

Vyjměte a znovu vložte baterii. Tím se přístroj resetuje. Ujistěte se, že používáte kompatibilní a naformátovanou SD kartu.

Jak používat kameru jako webkameru?

Vyjměte baterii a paměťovou kartu. Připojte kameru k počítači přes USB. V případě dotazu vyberte možnost PC-Cam nebo Web Cam. Zvuk není poskytován; použijte sluchátka s mikrofonem.

Mohu nahrávat videa nepřetržitě při nabíjení baterie?

Ano, v režimu montáže na vozidle (Menu > Režim montáže na vozidle) může kamera nahrávat během nabíjení. Jinak nabíjení není možné, pokud je přístroj zapnutý.

Jak používat kameru pod vodou?

Ujistěte se, že všechna víčka vodotěsného krytu jsou uzavřena a utěsněna. Po použití ve slané nebo chlorované vodě vyčistěte kryt sladkou vodou. Po použití nechte kryt otevřený, aby se zabránilo kondenzaci.

Jaký typ SD karty je doporučen pro 4K?

Použijte microSD kartu třídy U3 (UHS Speed Class 3) nebo vyšší. Pomalejší karty mohou způsobit trhání nebo zastavení nahrávání.

NÁVOD K OBSLUZE GoXtreme Black Hawk+ 4K EASYPIX

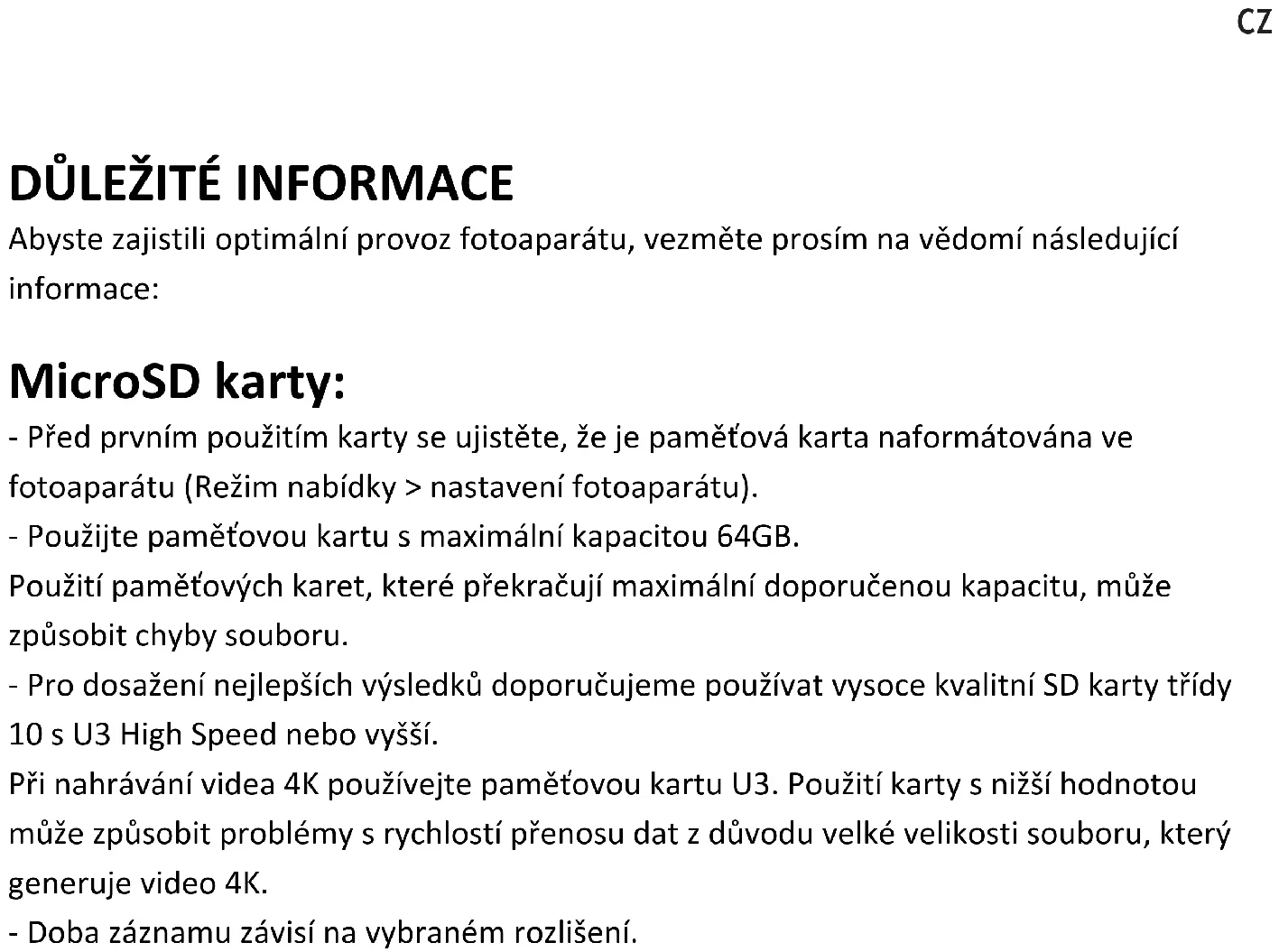

Abyste zajistili optimální provoz fotoaparátu, vezměte prosím na vědomí následující informace:

MicroSD karty:

- Před prvním použitím karty se ujistěte, že je paměťová karta naformátována ve fotoaparátu (Režim nabídky > nastavení fotoaparátu).

- Použijte paměťovou kartu s maximální kapacitou 64GB.

Použití paměťových karet, které překračují maximální doporučenou kapacitu, může způsobit chyby souboru.

- Pro dosažení nejlepších výsledků doporučujeme používat vysoce kvalitní SD karty třídy 10 s U3 High Speed nebo vyšší.

Při nahrávání videa 4K používejte paměťovou kartu U3. Použití karty s nižší hodnotou může způsobit problémy s rychlostí přenosu dat z důvodu velké velikosti souboru, který generuje video 4K.

- Doba záznamu závisí na vybraném rozlišení.

Nabíjení:

• Před prvním použitím se ujistěte, že je fotoaparát plně nabitý.
• Během nabíjení uchovávejte přístroj mimo dosah dětí.
• Během nabíjení se ujistěte, že je fotoaparát vypnutý. Pokud se fotoaparát automaticky zapne, když je připojen k napájecímu zdroji, vypněte jej a dokončete proces nabíjení.

Fotoaparát připojený k síti a zapnutý se nenabíjí.

• Fotoaparát by měl být nabíjen pouze přes USB port počítače nebo USB napájecí adaptér s maximální kapacitou 1000mAh.
• Před použitím fotoaparátu odpojte kabel USB připojený k fotoaparátu.
• Životnost baterie je - v závislosti na nastavení a venkovní teplotě - až 90 minut za optimálních podmínek.

WiFi připojení:

• Ujistěte se, že jste si stáhli správnou aplikaci pro váš model fotoaparátu.
• Vezměte prosím na vědomí, že bezdrátový přenos souborů přes aplikaci není možný pro videa s rozlišením vyšším než 1080p. K souborům s rozlišením vyšším než 1080p lze přistupovat pouze z počítače nebo čtečky karet.

Bezpečnost:

• VAROVÁNÍ: Fotoaparát není vhodný pro děti do 36 měsíců z důvodu udušení.
• VAROVÁNÍ: Fotoaparát vždy chráňte před pádem, otřesy a otřesy.
• Dodržujte dostatečnou vzdálenost od objektů, které vytvářejí silná magnetická pole nebo rádiové vlny, aby nedošlo k jejich poškození nebo ovlivnění zvuku a kvality obrazu.
• Přístroj uchovávejte v chladu (při pokojové teplotě) na suchém a bezprašném místě a nikdy ho nevystavujte vysokým teplotám ani stálému přímému slunečnímu světlu.
• V nepravděpodobném případě přehřátí, kouře nebo nepříjemných pachů z přístroje okamžitě odpojte od nabíjecího kabelu a vyjměte baterii, aby nedošlo k požáru.
• VAROVÁNÍ: Před použitím fotoaparátu ve vodě se ujistěte, že jsou všechna víka a uzávěry na fotoaparátu a podvodním pouzdru uzavřeny a uzavřeny.
• Po použití ve slané nebo chlorované vodě pouzdro vyčistěte a nechte ho uschnout.
• Fotoaparát by neměl být vystaven vysokým teplotám a vlhkosti, aby se zabránilo kondenzaci uvnitř skříně nebo za objektivem.
• Po použití pod vodou musí být kryt otevřený, aby nedošlo ke kondenzaci nebo korozi.

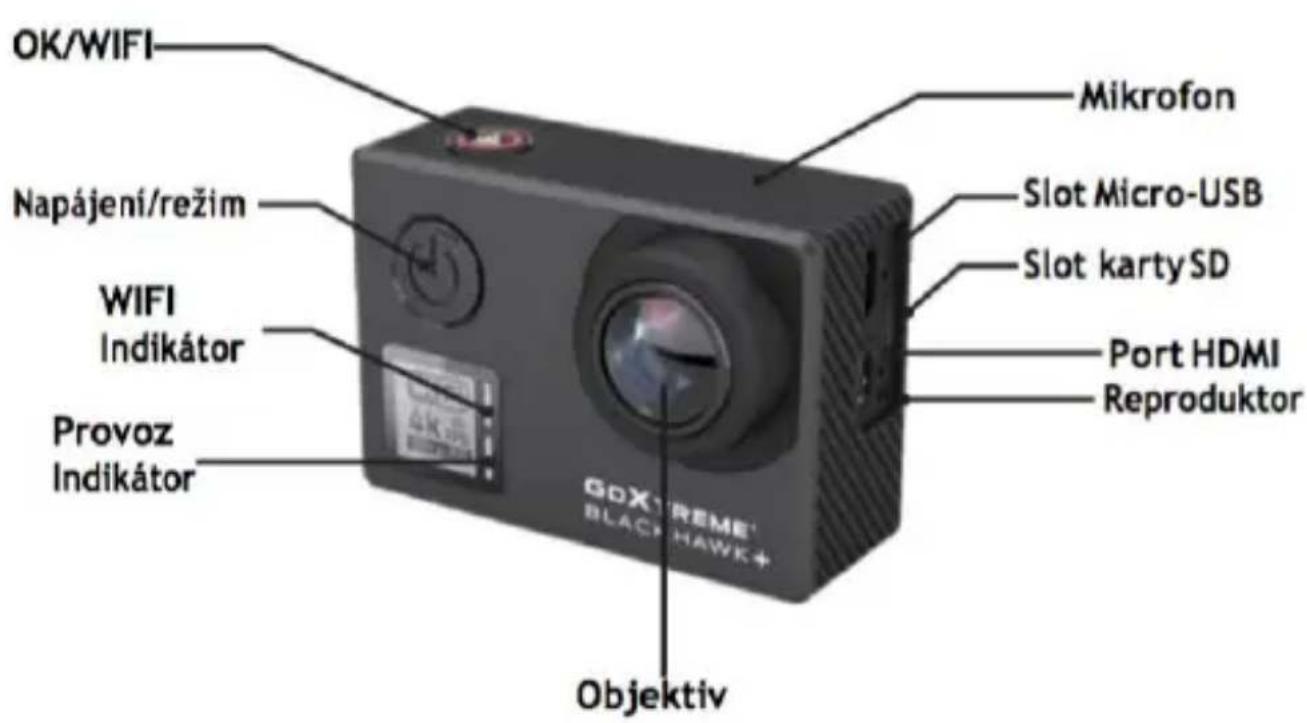

Popis produktu

OK/WIFI Napájení/režim WIFI Indikátor Provoz Indikátor Mikrofon Slot Micro-USB Slot karty SD Port HDMI Reproduktor GoX18REME BLACKHAWK+ Objektiv

OK/WIFI Nahoru Dolů Nabíjení Indikátor Provozní indikátor3 Obrazovka

Vodotěsný zámek dveří OK/WIFI Nahoru Dolů Objektiv Napájení/režim

Provoz:

Vložení karty microSD

Poznámka: Zvolte značkovou kartu microSD U3 a paměťovou kartu zformátujte pomocí fotoaparátu před prvním použitím (Režim nabídky> nastavení fotoaparátu).

Instalace a vyjmutí baterie

přihrádka na baterie může být zajištěna proti neúmyslnému otevření, a proto najdete v přihrádce baterie zámek. Chcete-li otevřít přihrádku na baterie, odemkněte ji a posuňte ji ve směru znázorněném na krytu.

Vyjměte baterii: Otevřete kryt baterie a vyjměte baterii.

Poznámka: Před použitím zařízení zajistěte zámek zámku vždy do polohy "LOCK".

Nabíjení baterie

baterie lze nabíjet připojením k počítači nebo napájecímu adaptéru.

Fotoaparát může během nabíjení nahrávat videa (v nabídce přepnout do režimu montáže vozidla).

Fotoaparát lze také nabíjet, pokud je fotoaparát vypnutý.

Režim napájení

Stiskněte a podržte tlačítko napájení po dobu 3-5 sekund, abyste zapnuli / vypnuli.

Přepínání mezi režimy

Dalším stisknutím tlačítka režimu napájení přepínáte mezi režimem videa / režimem fotografie / režimem nabídky.

V režimu nabídky najdete oblasti nastavení videa, nastavení fotografií, přehrávání, nastavení fotoaparátu (pro nastavení systému fotoaparátu a formátování paměťové karty).

Ovládání WiFi

Než zapnete funkci WiFi, nainstalujte aplikaci iSmart DV do vašeho smartphonu nebo tablet PC. Po zapnutí fotoaparátu stiskněte tlačítko WiFi na 2 sekundy a zapněte / vypněte funkci WiFi. Na displeji se zobrazí symbol WiFi Pokud je WiFi zapnut, fotoaparát se resetuje. Ikona WiFi se po vynulování změní na zelenou a čeká na 5 sekund (to znamená, že WiFi může být nyní připojen normálně).

Otevřete připojení WiFi na vašem mobilním telefonu a vyhledejte kamerové zařízení: GOXTREME z dostupných bezdrátových sítí (Heslo je1234567890).

Spustte software iSmart DV.

Záznam video

Přepínání mezi režimy opakovaným stisknutím tlačítka napájení.

Stisknutím tlačítka OK spustte nahrávání a ikona začne blikat. Opětovným stisknutím tlačítka "OK" záznam ukončíte a ikona zmizí.

Fotografování a nastavení fotografií

Přepínání mezi režimy opakovaným stisknutím tlačítka napájení. V levém horním rohu obrazovky se zobrazí, že se fotoaparát nachází v režimu fotografování.

Uložení a přehrávání souborů

Přepněte fotoaparát do režimu nabídky a klikněte na „Přehrát“.

Vyberte soubory pomocí šipek UP a DOWN, poté přehrávejte a zastavte videa nebo prohlížení fotografií stisknutím tlačítka fotografování. Můžete také přehrávat mobilní telefony prostřednictvím WiFi.

Poznámka: V případě, že fotoaparát během používání zamrzne, vyjměte a vložte baterii znovu.

FUNKCE WEBCAM

Vaše akční kamera má funkci webové kamery.

1. Vyjměte z fotoaparátu baterii a veškerou vloženou paměťovou kartu.
2. Připojte fotoaparát k počítači pomocí dodaného kabelu USB.
3. Pokud se na displeji zobrazí nabídka výběru, vyberte prosím PCCamera / PCCAM / DVmode (ne pro všechny kamery).
4. Instalace ovladače se spustí automaticky přes Windows. Fotoaparát je připraven k použití už za minutu nebo dvě.

UPOZORNĚNÍ:

Vezměte prosím na vědomí, že kamera nezaznamenává žádný zvuk - další funkce WebCam je v popředí.

Pro videotelefonii je vhodné použít headset nebo smartphone headset s mikrofonem kvůli lepší kvalitě zvuku.

Specifikace
Obraz Sensor	Typ	12MP CMOS
lente	Ohnisková	Objektiv f = 3.21mm
	F č.	F= 2.8
	F.O.V (D)	170°
LCD displej		2” 320x240 TFT LCD
Se zaměřením	Typ	Pevný
Expozice	Řízení	Naprogramovaná AE
	Kompenzace	± 2 EV (kroky 0,33 EV) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO ekvivalent	Auto, 100, 200, 400, 800, 1600
Vyvážení bílé		Automatické / Denní světlo / Stín / Tungstenové světlo / Fluorescenční / Podvodní
Rozlišení videa		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Stabilizace obrazu		Zapnuto/vypnuto
	Paměť	Externí paměť: podporuje karty micro SDHC U3 až do velikosti 64 GB (není součástí dodávky)
	Video enkodér	H.264
	Velikostobrázku	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)
Video výstup		HDMI: Podpora 1920x1080 P60, výstup s CECKompozitní: NTSC / PAL
Časová prodlevaFotografické funkce		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./ 60 sec.Samospoušť: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Burstová frekvence: OFF / 3 P / s / 7 P / s / 15 P / s/ 30P / s Časový interval snímku: OFF / 3 sec. / 5sec. / 10 sec. / 30 sec. / 60 sec.Doba záznamu snímku za čas: 5min / 10min /15min / 20min
	Výchozí režim	Video
	EIS	Zapnuto/vypnuto
	Detekce pohybu	Vypnuto / Nízké / Střední / Vysoké
	Režim TV	NTSC / PAL
	Light Freq.	50HZ / 60HZ
	Screen_Off	OFF / 30 Seconds / 1 Min. / 2Min.
	WiFi LED	ZAPNUTO/VYPNUTO
	Ostrost	Silná / Normální / Měkká
	Režim scény	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Nastavení času	čas na přípravu
	Datový formát	Y/M/D,D/M/Y,M/D/Y
	WiFi	ZAPNUTO VYPNUTO
	WiFi SSID	GOXTREME
	WiFi heslo	1234567890
	Formát	ANO/NF
	Výchozí nastavení	ANO/NE
	Verze	GOXTREME V1.0
Rozhraní		USB 2.0: dobíjení / přenos souborů
Zdroj energie		Li-ion dobíjecí baterie 1050mAh
Rozměry (W * H * D)		L: 61mm, W: 42mm, H: 23 mm (s částí objektivu bude 33mm)
Hmotnost		Asi 78,5 g (s baterií)
Podpěra, podpora		Řadič velkokapacitní pamětiWindows XP (Service Pack 2) nebo novější Mac OS X 10.5.11 nebo novější
Pro Windows		*PC s procesorem lepší než Pentium 4 3.2GHz*Windows XP (Service Pack 2) nebo novější*Minimální 1 GB systémové paměti RAM

CZ

*Minimální 256 MB grafické karty RAM*USB port, jednotka CD-ROM*1024 * 768 pixelů, 32bitový barevný displej kompatibilní s monitorem
