AquaPix W510 Neon - Câmera EASYPIX - Manual de utilização gratuito

Tipo de produto	Câmera digital à prova d'água
Marque	Easypix
Modèle	AquaPix W510 Neon
Sensor	CMOS 5 megapixels (interpolação até 12M)
Resolução de imagem	4032x3024 (12M), 3456x2592 (9M), 2560x1920 (5M), 2048x1536 (3M), 1280x960 (1.3M), 640x480 (VGA)
Resolução de vídeo	640x480 (VGA), 320x240 (QVGA)
À prova d'água	Até 10 metros
Resistência a impactos	Até 1 metro
Resistência ao frio	Até -10°C
Tela	LCD TFT 2,7 polegadas
Lente	f=8,15mm, F3.0
Zoom	Digital 8x
Flash	Integrado (Auto, Forçado, Redução de olhos vermelhos, Desativado)
Temporizador	2s, 5s, 10s, 3 fotos em sequência
Estabilizador de imagem	Sim
Detecção de rosto	Sim
Modos de cena	Auto, Cena noturna, Retrato, Retrato noturno, Esporte, Festa, Praia, Alta sensibilidade, Mergulho
Balanço de branco	Auto, Luz do dia, Sombra, Tungstênio, Fluorescente
ISO	Auto, 100, 200, 400
Alimentação	Bateria de íon de lítio recarregável via USB
Memória externa	Cartão Micro SD até 32 GB
Interface	USB 2.0
Sistema operacional	Windows 2000/XP/Vista/Win7, Mac OS X 10.2.6+
Acessórios fornecidos	CD-ROM, cabo USB, manual, pulseira, bolsa, bateria de lítio
Dimensões (estimadas)	Aproximadamente 10 x 6 x 3 cm
Peso (estimado)	Aproximadamente 130 g (com bateria)
Manutenção	Enxaguar com água doce após uso subaquático, secar com um pano limpo
Segurança	Não abrir o compartimento da bateria debaixo d'água; usar apenas carregador compatível

Perguntas frequentes - AquaPix W510 Neon EASYPIX

Como carregar a bateria da AquaPix W510 Neon?

Insira a bateria na câmera, depois conecte a câmera a um computador ou carregador USB (opcional) via cabo USB. O LED acende quando o carregamento estiver completo.

Qual a profundidade máxima de uso subaquático?

A câmera é à prova d'água até 10 metros de profundidade. Não ultrapasse esse limite.

Como inserir o cartão de memória?

Abra a tampa do compartimento da bateria/cartão. Insira o cartão Micro SD até ouvir um 'clique'. O ícone SD aparece na tela. O cartão interno é apenas para teste.

Como ajustar a data e hora?

No modo Foto ou Vídeo, pressione Menu, depois a seta direita para acessar as configurações. Selecione Data/Hora e use os botões direcionais para ajustar.

Como ativar o flash?

Pressione o botão direcional Cima para percorrer os modos: Auto, Forçado, Redução de olhos vermelhos, Desativado.

Como usar o zoom digital?

Use os botões T (zoom para frente) e W (zoom para trás). O fator de zoom aparece na tela (ex: x1,7).

O que fazer após usar a câmera subaquática?

Desligue a câmera, feche corretamente as tampas. Enxágue com água doce ou deixe de molho por 2-3 minutos, depois seque com um pano seco. Remova a bateria e o cartão, deixe de molho por mais 30 minutos e seque.

Como transferir fotos para o computador?

Conecte a câmera ao computador via cabo USB. A câmera é reconhecida como dispositivo de armazenamento. Você pode copiar os arquivos manualmente. O software fornecido (no CD) funciona apenas no Windows.

O que fazer se entrar água na câmera?

Desligue imediatamente a câmera, remova a bateria e o cartão, elimine qualquer vestígio de umidade. Se aparecer condensação na lente, envie a câmera ao revendedor para reparo.

Quais são os modos de fotografia disponíveis?

Os modos incluem: Auto, Cena, Cena noturna, Retrato, Retrato noturno, Esporte, Festa, Praia, Alta sensibilidade e Mergulho para fotos subaquáticas.

MANUAL DE UTILIZADOR AquaPix W510 Neon EASYPIX

Manual de instruções

Principais características....1

O que a sua câmera inclui ....1

Requisitos para computadores....1

Nota ao usuário....1

Resistência à água 2

Um olhar rápido sobre a câmera....3

Principais ícones da tela....3

Preparando sua câmera para uso....4

Carregando a bateria....5

Iniciando sua câmera digital....5

Anexo A: especificações técnicas....12

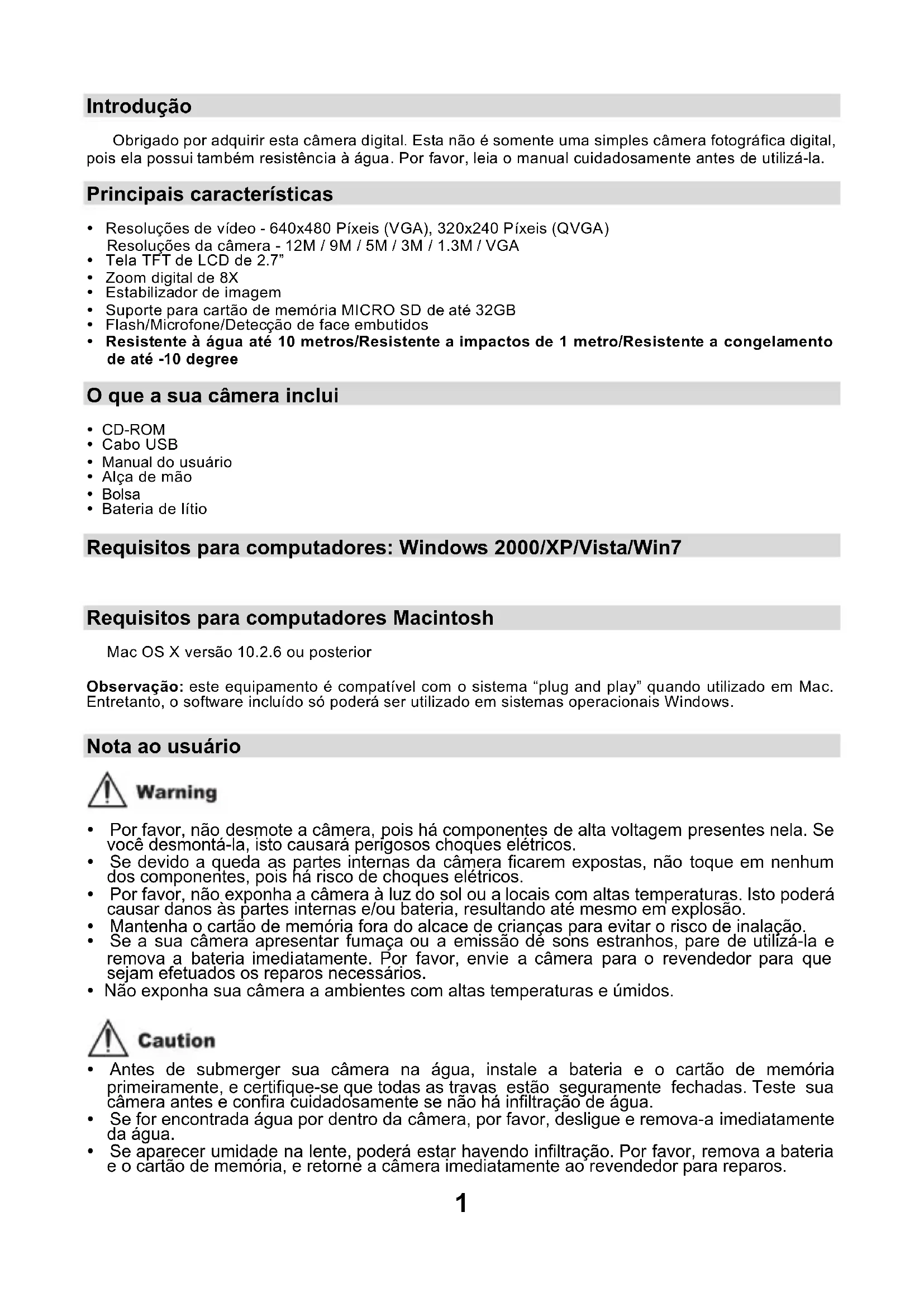

Introdução

Obrigado por adquirir esta câmera digital. Esta não é somente uma simples câmera fotográfica digital, pois ela possui também resistência à água. Por favor, leia o manual cuidadosamente antes de utilizá-la.

Principais características

• Resoluções de vídeo - 640x480 Píxeis (VGA), 320x240 Píxeis (QVGA)
  Resoluções da câmera - 12M / 9M / 5M / 3M / 1.3M / VGA
  • Tela TFT de LCD de 2.7"
• Zoom digital de 8X
• Estabilizador de imagem
• Suporte para cartão de memória MICRO SD de até 32GB
• Flash/Microfone/Detecção de face embutidos
• Resistente à água até 10 metros/Resistente a impactos de 1 metro/Resistente a congelamento de até -10 degree

O que a sua câmera inclui

• CD-ROM
• Cabo USB
• Manual do usuário
• Alça de mão
• Bolsa
• Bateria de lítio

Mac OS X versão 10.2.6 ou posterior

Observação: este equipamento é compatível com o sistema “plug and play” quando utilizado em Mac. Entretanto, o software incluído só poderá ser utilizado em sistemas operacionais Windows.

Nota ao usuário

Warning

• Por favor, não desmote a câmera, pois há componentes de alta voltagem presentes nela. Se você desmontá-la, isto causará perigosos choques elétricos.
• Se devido a queda as partes internas da câmera ficarem expostas, não toque em nenhum dos componentes, pois há risco de choques elétricos.
• Por favor, não exponha a câmera à luz do sol ou a locais com altas temperaturas. Isto poderá causar danos às partes internas e/ou bateria, resultando até mesmo em explosão.
• Mantenha o cartão de memória fora do alcace de crianças para evitar o risco de inalação.
• Se a sua câmera apresentar fumaça ou a emissão de sons estranhos, pare de utilizá-la e remova a bateria imediatamente. Por favor, envie a câmera para o revendedor para que sejam efetuados os reparos necessários.
• Não exponha sua câmera a ambientes com altas temperaturas e úmidos.

Caution

• Antes de submerger sua câmera na água, instale a bateria e o cartão de memória primeiramente, e certifique-se que todas as travas estão seguramente fechadas. Teste sua câmera antes e confira cuidadosamente se não há infiltração de água.
• Se for encontrada água por dentro da câmera, por favor, desligue e remova-a imediatamente da água.

• Se aparecer umidade na lente, poderá estar havendo infiltração. Por favor, remova a bateria e o cartão de memória, e retorné a câmera imediatamente ao revendedor para reparos.

• Se a câmera se tornar muito quente, deslique-a e remova a bateria imediatamente.

• Esta câmera é resistente à água e a pó. Por favor, não desmonte-a. Isto poderá causar danos à ela. Neste caso, se houver danos, o proprietário é responsável pelo reparo.
• Se a tela de LCD estiver danificada não utilize a câmera na água. Para evitar quaisquer acidentes, por favor, returne a câmera imediatamente ao revendedor para reparos.
• Esta câmera é resistente à uma profundidade de até 10 metros quando utilizada em água, portanto não exceda este limite.
• Se você não utilizar sua câmera, remova o cartão de memória e a bateria.

• Não utilize a câmera em outra voltagem que não seja a especificada pelo fabricante, A utilização a partir de fontes de energia ou voltagem diferentes das designadas poderá causar incêndio e choques elétricos. A voltagem especificada é de 100-240VAC.
• Por favor, não desmonte ou modifique o adaptador AC. Isto poderá causar fogo ou choque elétrico.
• Se ocorrerem fumaça ou sons estranhos durante a recarga, por favor, desconecte a câmera imediatamente e retorne o carregador USB e a câmera ao revendedor para reparos.
• Se temporais com raios ocorrerem durante o carregamento da câmera, desconecte-a da eletricidade e pare de utilizá-la. A insistência em continuar seu uso poderá acarretar em danos ao equipamento, fogo e choque elétrico.

Caution

• Por favor, evite fortes impactos e quedas do carregador, pois poderá ocasionar defeitos e mau funcionamento do equipamento.
• Se o carregador aquecer demais durante a recarga, desconecte-o imediatamente.
• Por favor, não dobre o terminal de saída do adaptador AC excessivamente, a fim de evitar quaisquer danos.
• Não conecte o carregador com as mãos molhadas ou úmidas, pois poderá ocasionar choques elétricos.
• Não puxe o cabo para desconetar da eletricidade. Segure o terminal de saída do carregador e a cabeça do cabo de USB para a desconexão, pois assim você evitará danos ao equipamento e ao cabo.
• Por favor, mantenha a câmera em lugar seguro quando você estiver carregando a bateria. A câmera poderá ser danificada se houver descuido ou quedas.

Resistência à água

• Certifique-se de encaixar a alça de mão e utilizá-la ao redor de seu punho.
• Por favor, não exponha a câmera a impactos e pressões, pois poderá causar perda de resistência à água e pó.
• Antes de utilizar sua câmera em água, certifique-se que a tampa da bateria e do microfone estão correntamente fechadas.
• Quando utilizando a câmera na água, não abra a tampa da bateria e do microfone, pois causará infiltrações.
• Se você necessitar trocar a bateria ou o cartão de memória durante o uso, primeiramente você deverá enxugar a câmera e limpar a sujeira ou a areia que se encontre em sua superfície. Aí enxague a câmera com água corrente, ou deixe-a em uma tigela com água fresca por 2 ou 3 minutos. Enxugue-a para remover a umidade com um pano limpo. Quando a câmera estiver limpa e seca, aí então você poderá abrir a tampa da bateria. Assim você evitará que a água ou qualquer outra substância penetre na câmera quando você estiver trocando a bateria ou o cartão de memória.

*** Por favor, não abra a tampa da bateria e do microfone na praia ou no mar, e também, evite trocar a bateria e o cartão de memória quando a câmera possuir alguma chance de ser molhada ou suja. Certifique-se também que suas mãos estejam secas.

- Após usar sua câmera na água, por favor, certifique-se que ela esteja desligada e que a tampa da bateria e do USB estejam firmemente fechadas. Limpe a sujeira e a areia, e enxague a câmera com água corrente, ou deixe-a em uma tigela com água fresca por 2 ou 3 minutos. Aí enxugue a câmera com um pano limpo. Após limpá-la, remova a bateria e o cartão de memória. Posteriormente, coloque a câmera novamente em uma tigela com água

fresca por 30 minutos. Finalmente, seque sua câmera com um pano limpo e armazene-a em lugar seguro.

- Evite utilizar sabão, detergente ou álcool para limpar a câmera, pois poderá afetar a resistência à água e pó que a câmera possui.

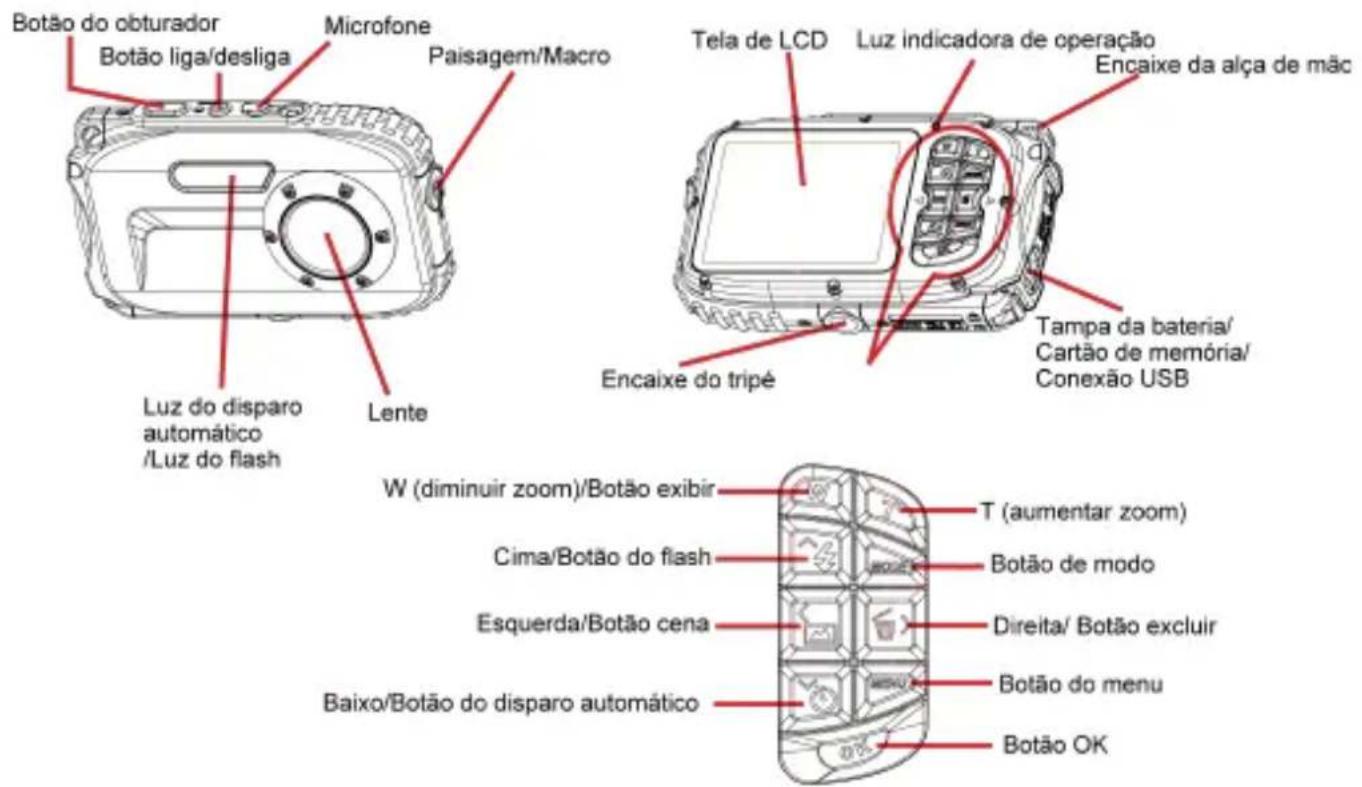

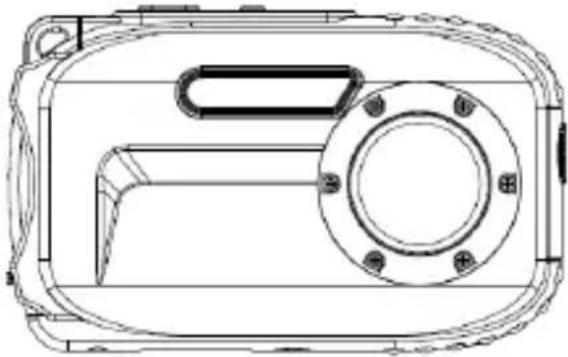

Um olhar rápido sobre a câmera

Botão do obturador Botão liga/desliga Microfone Paisagem/Macro Tela de LCD Luz indicadora de operação Encaixe da alça de mão Luz do disparo automático /Luz do flash Lente Encaixe do tripê Tampa da bateria/ Cartão de memória/ Conexão USB W (diminuir zoom)/Botão exibir Cima/Botão do flash Esquerda/Botão cena Baixo/Botão do disparo automático T (aumentar zoom) Botão de modo Direita/ Botão excluir Botão do menu Botão OK

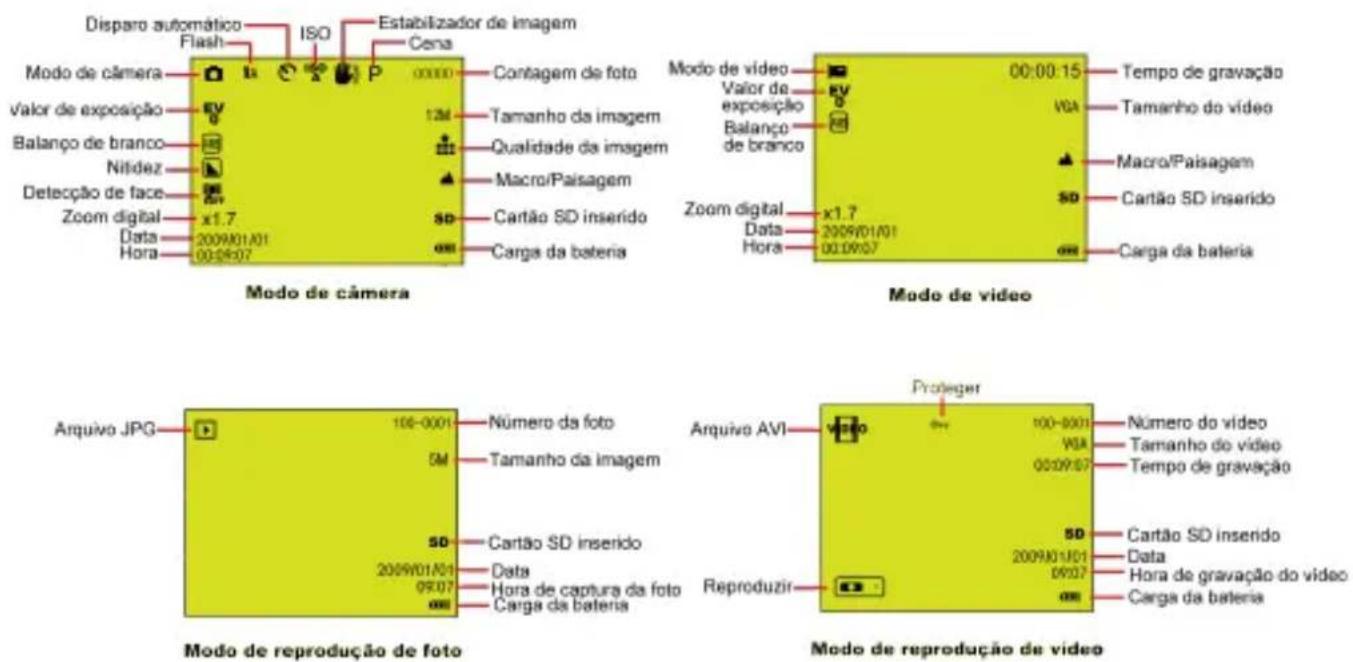

Principais ícones da tela

Disparo automático Flash ISO Estabilizador de imagem Cena Modo de câmera 00:00:00 Contagem de foto Valor de exposição EV 12M Tamanho da imagem Balanço de branco Qualidade da imagem Nitidez Macro/Paisagem Detecção de face DV Macro/Paisagem Zoom digital x1.7 SD Cartão SD inserido Data 2009/01/01 00:00:07 Hora Carga da bateriais Modo de vídeo 00:00:15 Tempo de gravação Valor de exposição VGA Tamanho do vídeo Balanço de branco Macro/Paisagem Zoom digital x1.7 SD Cartão SD inserido Data 2009/01/01 00:00:07 Hora Carga da bateriais Modo de vídeo 00:00:15 Tempo de gravação Valor de exposição VGA Tamanho do vídeo Balanço de branco Macro/Paisagem

Modos

Câmera

Video

Reprodução

FLASH

Ligado

Automático

Redução de olhos vermelhos

Desligado

Qualidade

Super Fino

Fino

Normal

Nitidez

Alta

Normal

Baixa

Macro / Distante

Captura distante

Captura macro

ISO

Preparando sua câmera para uso

Por favor, consulte a figura abaixo para instalar a bateria e o cartão de memória.

a bateria

Empurre em direção a posição destravar para abrir a tampa da bateria.

Direção do cartão Micro SD

Empurre a tampa da bateria para baixo até que você ouça o “clique” confirmando que a tampa está devidamente fechada. Se ela não fechar bem, haverá infiltração, e consequentemente danos às partes internas da câmera. Por favor, certifique-se de fechar a tampa da bateria corretamente antes de usá-la.

Bateria:

1. "Carga baixa" será exibido na tela quando a carga da bateria for insuficiente, e sua câmera será desligada em breve.
2. Por favor, remova a bateria quando sua câmera não for utilizada por um longo período, a fim de evitar vazamento e corrosão.

Cartão de memória Micro SD:

Esta câmera suporta cartões de memória Micro SD de até 32GB, e a memória interna é usada somente para tirar uma única foto como teste. Por favor, insira um cartão de memória compatível antes de utilizar a sua câmera.

Insira o cartão de memória até que você sinta e ouça o “clique” de encaixe. Quando o ícone aparecer na tela, isto indica que o seu cartão SD foi instalado corretamente.

1. A formatação apagará todos os dados do cartão de memória, inclusive os dados protegidos.
2. Não remova o cartão de memória durante a formatação, pois poderá danificar o cartão e torná-lo inutilizável.
3. Descarregue as fotos e vídeos para seu computador e excluá-os do seu cartão de memória para poder continuar utilizando sua câmera.

Carregando a bateria

1. Por favor, instale a bateria na câmera.
2. Por favor, utilize o cabo USB para carregar a bateria, conectando a câmera ao computador ou ao carregador USB (opcional).

LED

Quando a bateria está sendo carregada, a luz indicadora se acenderá.

<1> Através do computador:

Obs.: a especificação do carregador: ENTRADA:100\~240VAC/ SAÍDA: 5VDC. Para evitar falhas ou erros, por favor, não utilize carregadores despadronizados para carregar a bateria.

Iniciando sua câmera digital

Existem 3 modos de operação na sua câmera.

Modo de câmera

Modo de vídeo

Modo de reprodução

Modo de câmera

Tirando fotos

Será exibido o número de fotos que você tirou na canto superior direito da tela. Quando a memór estiver cheia, a tela exibirá a mensagem “memória cheia”.

Função de zoom digital

Use os botões T e W para ajustar o zoom. O ícone x1.7 será exibido na tela. Pressione o botão T para aumentar o zoom sobre o tema. Utilize o botão W para diminuir o zoom.

Captura Macro / Paisagem

Deslize o seletor Macro/Paisagem, e o ícone / será exibido do lado direito da câmera.

Flash

Pressione o botão cima para alterar para A flash automático / ligado (flash manual) / redução de olhos vermelhos / desligado.

Disparo automático:

1. Pressione o botão baixo repetidamente para selecionar 📋, 🔒 ou 🔒 segundos como intervalo da função de disparo automático, ou → para selecionar a função de disparo contínuo de 3 fotos.

2. Pressione o botão do obturador para iniciar com 2/5/10 segundos de contagem regressiva ou para selecionar a função de disparo contínuo de 3 fotos, e a foto será tirada automaticamente.

Excluir:

1. Pressione o botão direita para excluir fotos.
2. Após selecionar, pressione o botão OK para confirmar ou cancelar.

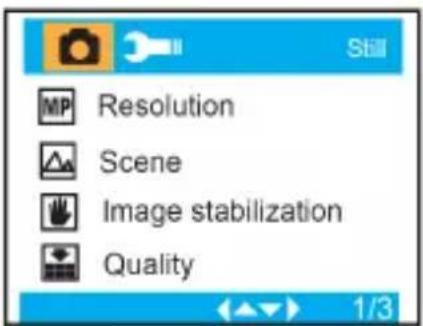

Pressione o botão menu para entrar em configurações, e pressione o botão cima/baixo para selecionar Resolução, Cena, Estabilização de imagem, Qualidade, Nitidez, Exposição, Balanço de branco, ISO e Detecção de face.

Automático, Cenário, Cena noturna, Retrato, Retrato Noturno, Esportes, Festa, Praia, Alta sensibilidade e Subaquático.

Estabilizador de imagem: Ligado/Desligado

Qualidade: Super Fino, Fino, Normal

Nitidez: Alta, Normal, Baixa

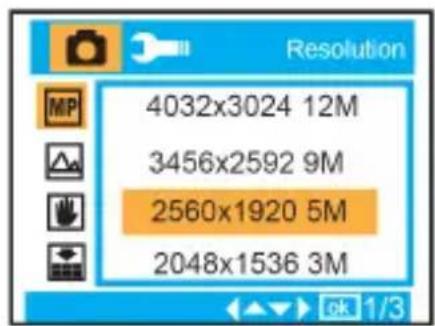

Resolution 4032x3024 12M 3456x2592 9M 2560x1920 5M 2048x1536 3M

Automático, Luz do dia, Nublado, Tungstênio e Fluorescente.

ISO:

Automático/ 100/ 200/ 400

Detecção de face:

Ligado/Desligado

Modo de vídeo:

No modo de vídeo, pressione o botão do menu para acessá-lo, e pressione o botão cima/baixo para selecionar entre Resolução, Balanço de branco e Exposição.

Automático, Luz do dia, Nublado, Tungstênio e Fluorescente.

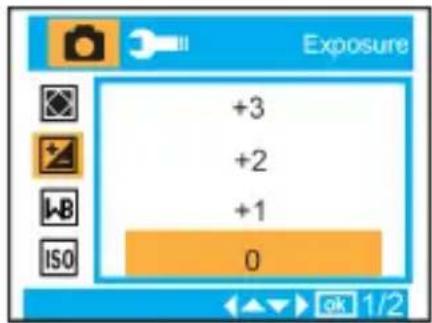

Exposição:

-3, -2, -1, 0, +1, +2, +3

Modo de reprodução

No modo de câmera, pressione o botão de modo duas vezes repetidamente para entrar no modo de reprodução.

Pressione o botão W para entrar no modo de foto, e pressione o botão cima/baixo/esquerda/direita para selecionar a foto que você gostaria de visualizar. Após a seleção, pressione o botão OK para visualizar a foto.

Você pode pressionar o botão T para aumentar o zoom, e pressionar o botão cima/baixo/esquerda/direita para ajustar o ângulo de visão.

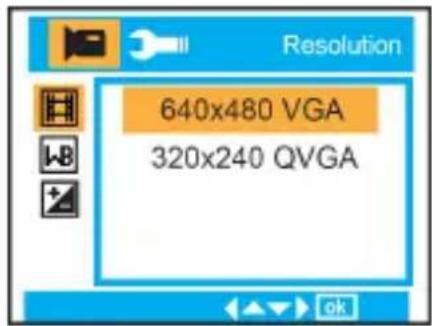

Resolution 640x480 VGA 320x240 QVGA

White Balance Auto Daylight Cloudy Tungsten

No modo de reprodução, pressione o botão do menu para acessar as configurações de reprodução: Excluir, Proteger, Girar, Cortar, Exibição de slides e Pictbridge.

Configuração da câmera

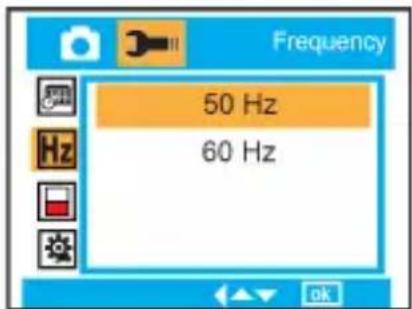

No modo de câmera ou vídeo, pressione o botão menu, e então pressione o botão direita para acessar as opções. Pressione cima/baixo para selecionar Data/hora, Desligamento automático, Avisos sonoros, Idioma, Registro de data, Frequência, Formatar e Configuração padrão.

Data/hora:

Desligamento automático:

60 segundos, 120 segundos, 180 segundos e Desligado.

Avisos sonoros:

Ligado/Desligado

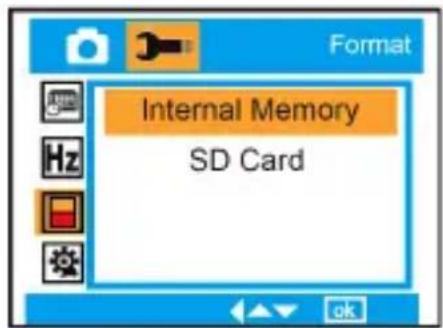

Memória interna ou Cartão SD.

Configuração padrão:

Cancelar/OK

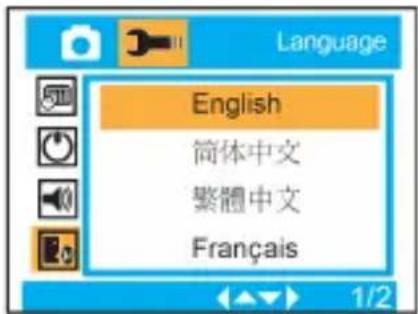

Language English 简体中文 繁體中文 Français

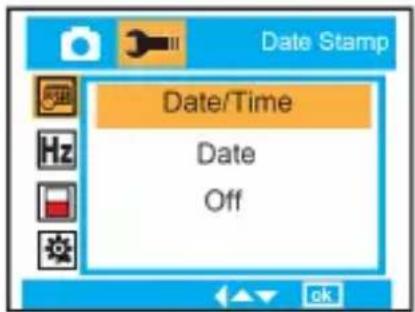

Date/Time Date Off

Manutenção da sua câmera digital

Esta câmera digital é um equipamento sensível. Manuseie sua câmera com cuidado para evitar danos.

Anexo A: especificações técnicas

Sensor de imagem		Sensor CMOS de 5 Mega Píxeis
Resolução de imagem		4032X3024 Píxeis (12M por interpolação), 3456X2592 Píxeis (9M por interpolação), 2560X1920 Píxeis (5M), 2048X1536 Píxeis (3M), 1280X960 Píxeis (1.3M), 640X480 Píxeis (VGA)
Resolução de vídeo		640x480 Píxeis (VGA), 320x240 Píxeis (QVGA)
Formato de arquivo	Imagem	JPEG
	Vídeo	AVI
Câmera para PC		Sim
Memória externa		Cartão de memória Micro SD com suporte de até 32GB
Tela de LCD		Tela TFT de LCD de 2.7"
Lente		F=8.15mm, F3.0
Zoom		Zoom digital de 8X
Exposição		-3, -2, -1, 0, +1, +2, +3
Cena		Automático, Cenário, Cena noturna, Retrato, Retrato Noturno, Esportes, Festa Praia, Alta sensibilidade e Subaquático.
Balanço de branco		Automático, Luz do dia, Nublado, Tungstênio e Fluorescente
ISO		Automático, 100, 200, 400
Flash		Automático, Ligado, Desligado, Redução de olhos vermelhos
Disparo automático		2, 5, ou 10 segundos de intervalo, ou disparo contínuo de 3 fotos
Detecção de face		Sim
Estabilizador de imagem		Sim
Pictbridge		Sim
Interface		USB 2.0 de alta velocidade
Requisitos do sistema		Windows 2000/XP/ Vista/Win7, Mac OS X (10.2.6 ou superior)
Bateria		Bateria de íon de lítio
Temperatura de funcionamento		-10~40 °C
