BEDIENUNGSANLEITUNG AquaPix W510 Neon EASYPIX

• Inhaltsverzeichnis Einführung p. 1
• ! Hauptmerkmale p. 1
• ! Ihre Kamerapaket enthält Folgendes p. 1
• ! Computersystemanforderung p. 1
• ! Gebrauchshinweise p. 1
• ! Laden der Batterie über das USB-Ladegerät (Option) p. 2
• ! Hinweise zur Wasserdichtigkeit p. 2

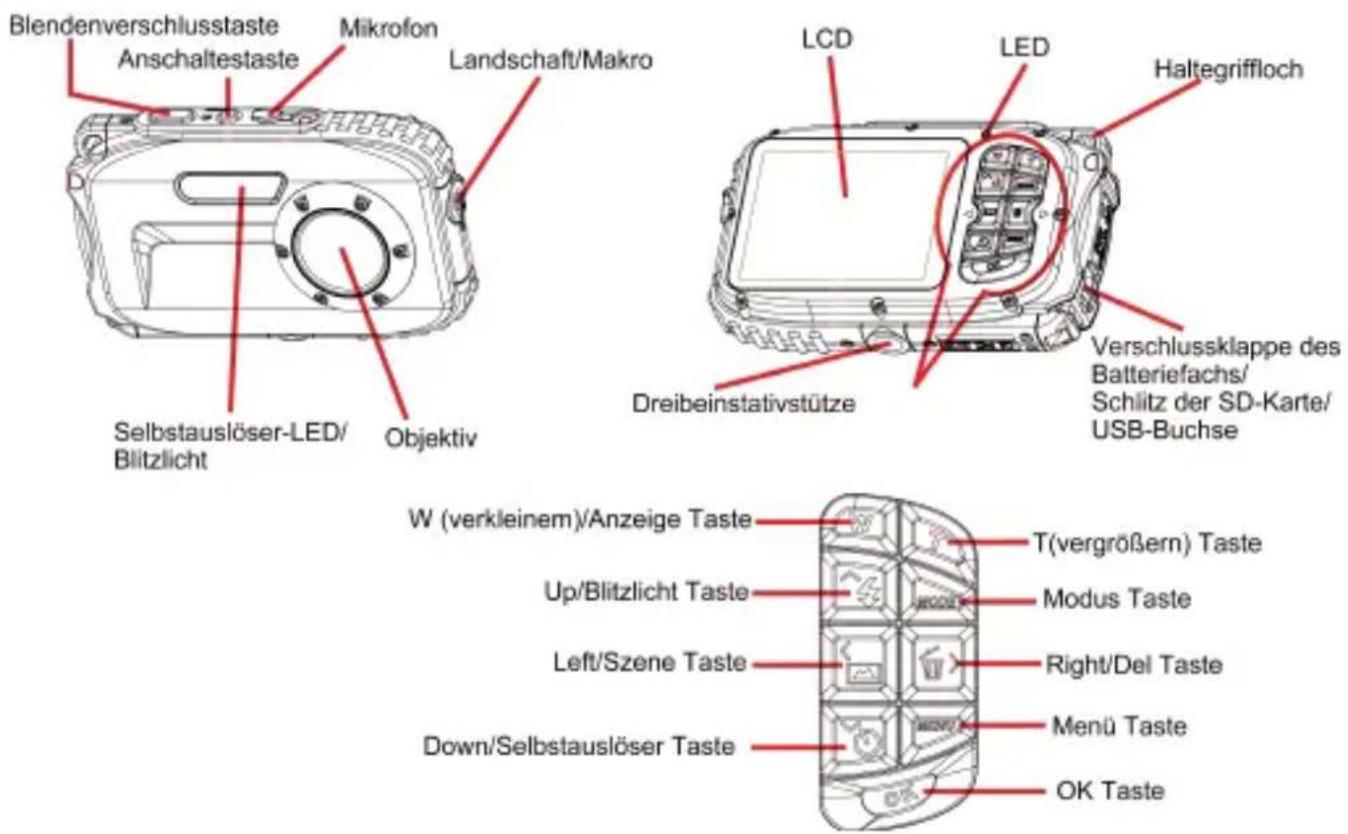

• ! Kurzer Überblick über Ihre Kamera p. 3

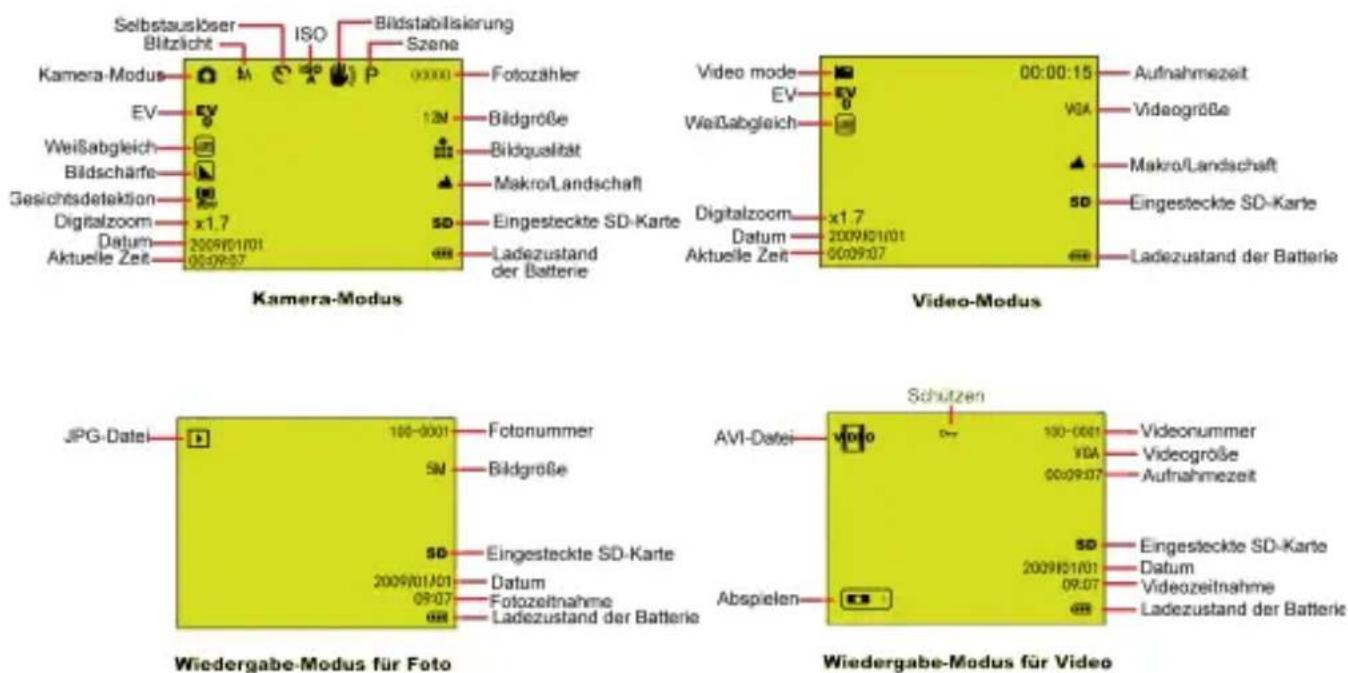

• ! Hauptzeichen auf dem LCD p. 3
• ! Vorbereiten Ihrer Kamera für Gebrauch p. 4
• ! Laden der Batterie p. 5
• ! Sarten Ihre Digitalkamera p. 5

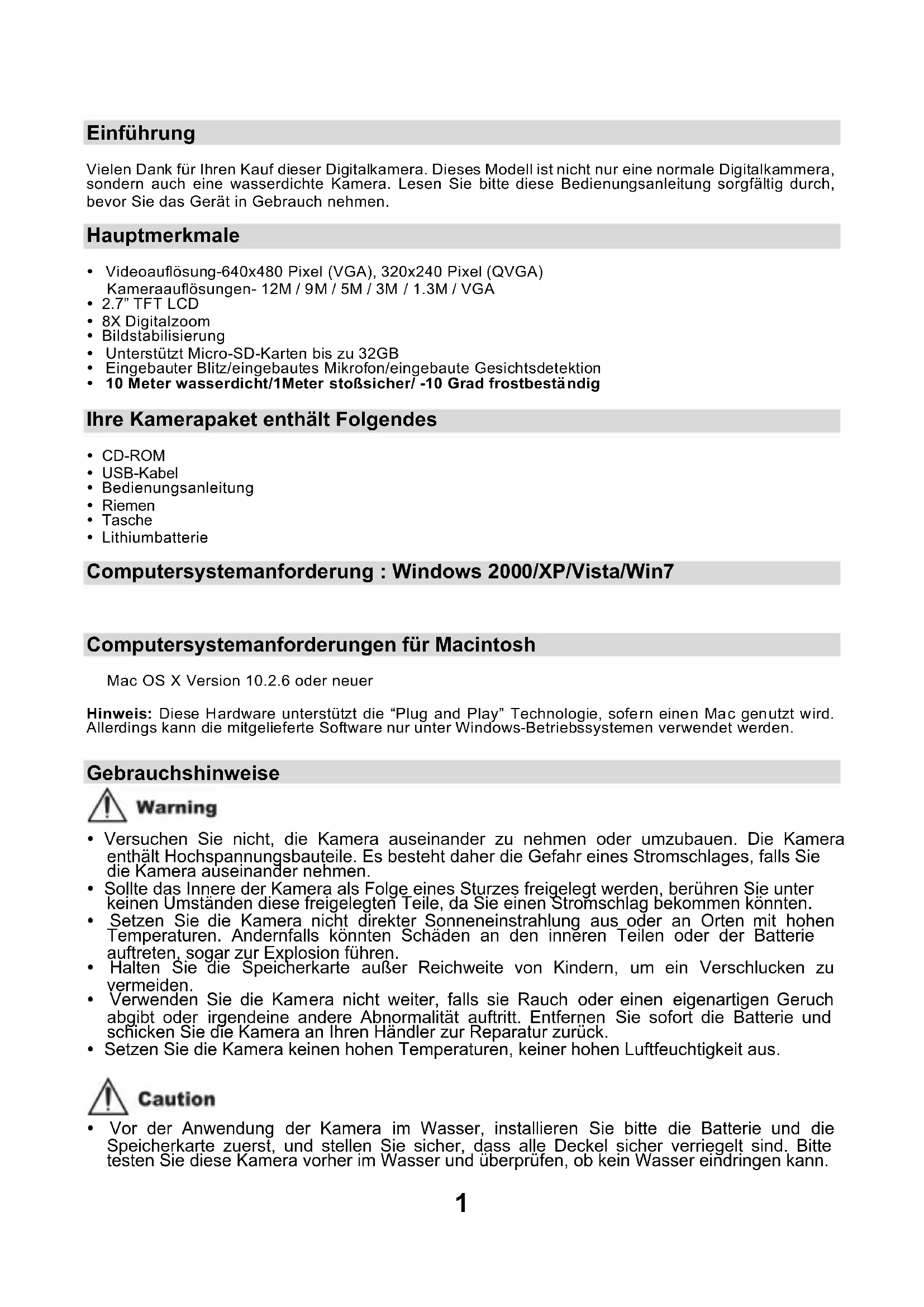

• ! Anhang A: Technische Daten !1 Einführung Vielen Dank für Ihren Kauf dieser Digitalkamera. Dieses Modell ist nicht nur eine normale Digitalkammera, sondern auch eine wasserdichte Kamera. Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Gebrauch nehmen. Hauptmerkmale ! Videoauflösung-640x480 Pixel (VGA), 320x240 Pixel (QVGA) Kameraauflösungen- 12M / 9M / 5M / 3M / 1.3M / VGA ! 2.7” TFT LCD ! 8X Digitalzoom ! Bildstabilisierung ! Unterstützt Micro-SD-Karten bis zu 32GB ! Eingebauter Blitz/eingebautes Mikrofon/eingebaute Gesichtsdetektion ! 10 Meter wasserdicht/1Meter stoßsicher/ -10 Grad frostbeständig Ihre Kamerapaket enthält Folgendes ! CD-ROM ! USB-Kabel ! Bedienungsanleitung ! Riemen ! Tasche ! Lithiumbatterie Computersystemanforderung : Windows 2000/XP/Vista/Win7 p. 12

Computersystemanforderungen für Macintosh Mac OS X Version 10.2.6 oder neuer Hinweis: Diese Hardware unterstützt die “Plug and Play” Technologie, sofern einen Mac genutzt wird. Allerdings kann die mitgelieferte Software nur unter Windows-Betriebssystemen verwendet werden. Gebrauchshinweise

! Versuchen Sie nicht, die Kamera auseinander zu nehmen oder umzubauen. Die Kamera enthält Hochspannungsbauteile. Es besteht daher die Gefahr eines Stromschlages, falls Sie die Kamera auseinander nehmen. ! Sollte das Innere der Kamera als Folge eines Sturzes freigelegt werden, berühren Sie unter keinen Umständen diese freigelegten Teile, da Sie einen Stromschlag bekommen könnten. ! Setzen Sie die Kamera nicht direkter Sonneneinstrahlung aus oder an Orten mit hohen Temperaturen. Andernfalls könnten Schäden an den inneren Teilen oder der Batterie auftreten, sogar zur Explosion führen. ! Halten Sie die Speicherkarte außer Reichweite von Kindern, um ein Verschlucken zu vermeiden. ! Verwenden Sie die Kamera nicht weiter, falls sie Rauch oder einen eigenartigen Geruch abgibt oder irgendeine andere Abnormalität auftritt. Entfernen Sie sofort die Batterie und schicken Sie die Kamera an Ihren Händler zur Reparatur zurück. ! Setzen Sie die Kamera keinen hohen Temperaturen, keiner hohen Luftfeuchtigkeit aus.

! Vor der Anwendung der Kamera im Wasser, installieren Sie bitte die Batterie und die Speicherkarte zuerst, und stellen Sie sicher, dass alle Deckel sicher verriegelt sind. Bitte testen Sie diese Kamera vorher im Wasser und überprüfen, ob kein Wasser eindringen kann.2 ! Falls Sie herausstellen, dass das Wasser innerhalb der Kamera ist, stellt bitte den Strom ab und stoppen Sie sie unter Wasser zu benutzen. ! Falls die Feuchtigkeit auf dem Objektiv während der Anwendung erscheint, könnte es undicht sein. Entfernen Sie bitte die Batterie und die Speicherkarte, und schicken Sie dann diese Kamera dem Einzelhändler für Reparatur sofort zurück. ! Falls es während der Anwendung heiß wird, schalten Sie bitte den Strom aus und entfernen Sie die Batterie sofort. ! Diese Kamera ist wasserdicht und staubdichtig. Nehmen Sie bitte die Kamera nicht auseinander, weil dadurch eine Beschädigung der Kamera verursacht werden kann. Falls der Schaden vorsätzlich verursacht wird, muss der Benutzer die Reparaturverantwortung tragen. ! Wird das LCD-Panel beschädigt, verwenden Sie es nicht unter dem Wasser. Zur Vermeidung von Personenschäden schicken Sie die Kamera dem Einzelhändler für Reparatur sofort. ! Diese Kamera ist 10 Meter wasserdicht und bitte benutzen Sie diese Kamera nicht über diese Tiefe. ! Entfernen Sie die Speicherkarte und die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden. Laden der Batterie über das USB-Ladegerät (Option)

! Verwenden Sie das Produkt nur mit der angegebenen Spannung. Die Verwendung mit einer anderen als der angegebenen Stromquelle oder Spannung kann zu einem Brand oder Stromschlag führen. Die vorgeschriebene Spannung beträgt 100-240 VAC. ! Versuchen Sie nicht, den AC adapter zu zerlegen oder umzubauen. Dies kann zu einem Brand oder Stromschlag führen. ! Falls Rauch oder ein fremdartiger Geruch beim Aufladen auftritt, schalten Sie bitte den Strom sofort aus, und schicken Sie dann das USB-Ladegerät und die Kamera dem Einzelhändler für Reparatur zurück. ! Falls während der Benutzung ein Gewitter eintritt, ziehen Sie das Netzkabel und benutzen Sie die Kamera nicht weiter. Eine weitere Verwendung kann zu Beschädigung der Ausrüstung, Brand oder Stromschlag führen.

! Setzen Sie das Produkt keinen starken Schlägen aus und lassen Sie es nicht auf eine harte Fläche fallen. Dies kann zu einer Fehlfunktion führen. ! Falls das Ladegeräte während des Ladevorgangs heiß wird, schalten Sie bitte den Strom aus. ! Knicken Sie die Ausgangsklemme des Netzteils übermäßig nicht, um Schaden zu vermeiden. ! Stecken Sie das Netzkabel nicht mit nassen Händen ein. Dies kann zu einem Stromschlag führen. ! Fassen Sie die Ausgangsklemme des Ladegerätes und USB-Stecker an, falls Sie das Netzkabel herausziehen. Es kann Schaden anrichten, falls sie das Elektrokabel direkt ziehen. ! Während die Batterie geladen wird, legen Sie die Kamera an einen sicheren Ort. Die Kamera kann durch eine Unachtsamkeit und ein Fallenlassen beschädigt werden. Hinweise zur Wasserdichtigkeit ! Vergessen Sie nicht den Riemen anzubringen und um Ihr Handgelenk zu führen, falls Sie die Kamera verwenden. ! Bitte unterwerfen Sie diese Kamera nicht einem starken Stoß oder einem Druck. Es kann einen Verlust in der wasserdichten und staubdichten Leistung verursachen. ! Vor der Anwendung der Kamera im Wasser seien Sie bitte sicher, dass die Verschlussklappe des Batterie- und Mikrofonfachs völlig zugeschlossen ist. ! Öffnen Sie die Batterie- und Mikrofon nicht, während Sie die Kamera unter dem Wasser verwenden. Es kann zu undichten Stellen kommen. ! Falls Sie die Batterie oder die Speicherkarte ersetzen, wischen Sie bitte jeden Schmutz oder Sand ab und spülen Sie die Kamera mit frischem Wasser oder lassen Sie sie in einer Schüssel mit frischem Wasser für 2 oder 3 Minuten. Dann wischen Sie die Kamera mit einem sauberen Tuch ab. Stellen Sie bitte sicher, dass die Kamera sauber und trocken ist. Man muß vermeiden, dass jede mögliche Substanz oder das Wasser in die Kamera durchkommt, wenn Sie die Batterie oder die Speicherkarte ersetzen. *** Bitte öffnen Sie die Verschlussklappe des Batteriefachs nicht am Strand oder am Meer, und vermeiden Sie auch, die Batterie oder die Speicherkarte zu ersetzen, wo die Kamera wahrscheinlich naß oder schmutzig sein kann, und stellen Sie sicher, dass Ihre Hände trocken sind.3 ! Nach der Anwendung der Kamera unter dem Wasser, stellen Sie bitte sicher, dass sie ausgeschaltet ist und die Verschlussklappe des Batteriefachs fest geschlossen ist. Wischen Sie bitte jeden Schmutz oder Sand ab und spülen Sie die Kamera mit frischem Wasser ab oder lassen Sie sie in einer Schüssel mit frischem Wasser für 2 oder 3 Minuten. Dann wischen Sie die Kamera mit einem sauberen Tuch ab. Nachdem Sie diese Kamera gereinigt haben, entfernen Sie bitte die Batterie und die Speicherkarte. Danach lassen Sie bitte die Kamera in einer Schüssel mit frischem Wasser für 30 Minuten wieder. Schließlich, trocknen Sie bitte diese Kamera mit einem sauberen Tuch, und bewahren Sie sie in einem sicheren Ort. ! Vermeiden Sie Seifenwasser, milde Reinigungsmitteln oder Spiritus für die Reinigung der Kamera zu benutzen, weil es die wasserdichte und staubdichte Leistung beeinflussen kann. Kurzer Überblick über Ihre Kamera Hauptzeichen auf dem LCD4

Vorbereiten Ihrer Kamera für Gebrauch Batterie- und Speicherkarteinstallation entnehmen Sie bitte der Abbildung.

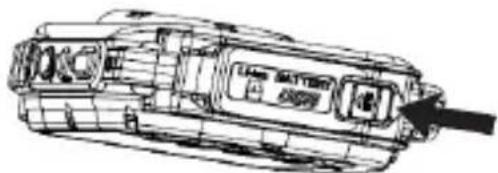

Drücken Sie auf die Entriegelung und öffnen Sie das Batteriefachdeckel.

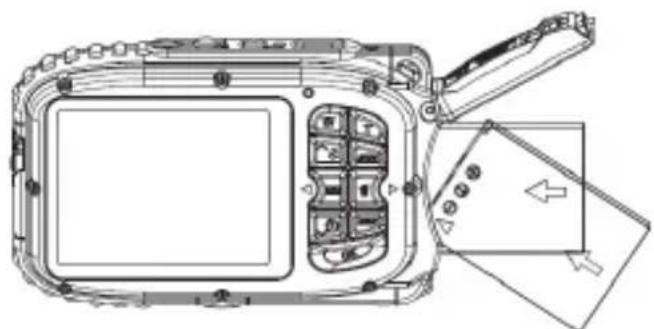

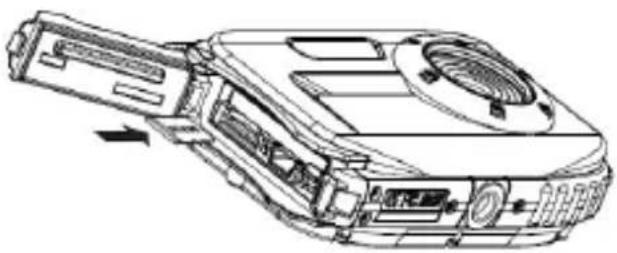

Richtung der Micro-SD-Karte Richtung der Batterie

Batteriefachdeckel: Schieben Sie das Batteriefachdeckel, bis Sie spüren, es „klickt“. Es bedeutet, dass der Batteriefachdeckel fest verschlossen ist. Es kann zu undichten Stellen kommen und kann interne elektronische Bauteile sofort zerstören, falls der Deckel nicht richtig verschlossen ist. Stellen Sie sicher, dass der Batteriefachdeckel vor Gebrauch komplett geschlossen ist.5 Batterie :

1. Die Anzeige für “Batterie leer” erscheint auf dem LCD-Bildschirm, falls die Batterie fast leer ist und

Ihre Kamera bald ausgeschaltet wird.

2. Nehmen Sie die Batterie heraus, falls die Kamera über einen längeren Zeitraum nicht benutzt wird,

um ein Auslaufen oder Korrodieren der Batterie in der Kamera zu vermeiden. Micro-SD-Speicherkarte : Diese Kamera unterstützt Micro-SD-Speicherkarten bis zu 32GB. Der begrenzte interne Speicher reicht, um ein Testfoto aufzunehmen. Stecken Sie bitte vor Gebrauch eine kompatible Speicherkarte ein. Schieben Sie die Karte in solche Position, bis Sie spüren, es „klickt“. Das Zeichen erscheint auf dem LCD-Bildschirm, so bedeutet dies, dass Ihre SD-Karte richtig installiert sind.

1. Das Formatieren löscht alle Daten auf der SD-Speicherkarte einschließlich geschützten Dateien.

2. Entfernen Sie beim Formatieren die SD Speicherkarte nicht. Andernfalls kann die Speicherkarte

beschädigt werden und damit unbrauchbar machen würden.

3. Laden Sie die Fotos/Videos auf Ihrem PC herunter und löschen Sie die Fotos und Videos von der

SD-Karte, um weiterhin Ihre Kamera zu verwenden. Laden der Batterie

1. Laden Sie bitte die Batterie in der Kamera.

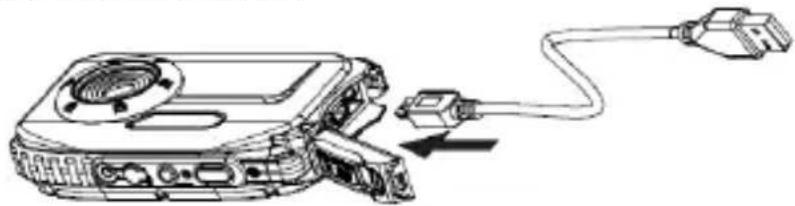

2. Schließen Sie das USB-Kabel zum Aufladen an DSC und

Computer/USB-Ladegerät (Option) an.

Die LED leuchtet während des Aufladevorgangs.

<1> über den Computer:

<2> über das USB-Ladegerät (Option):

PS. Die Spezifikation des Ladegeräts: Eingang:100~240VAC/ Ausgang: 5VDC. Um Defekt oder Fehler zu vermeiden, laden Sie bitte nicht mit Nicht-Standardladegerät die Batterie auf. Sarten Ihre Digitalkamera Es gibt 3 Modi auf Ihrer Kamera. Kamera-Modus

Video-Modus Wiedergabe-Modus Kamera-Modus6 Bildaufnahme Es zeigt die Fotonummer, die Sie rechts oben auf der LCD-Anzeige genommen haben. Falls der Speicher voll ist, wird auf dem LCD-Bildschirm eine Meldung "Memory Full" angeziegt. Digitalzoom-Funktion Benutzen Sie die Tasten T und W, um den Zoom einzustellen. Das Zeichen wird auf dem LCD-Bildschirm angezeigt. Drücken Sie die Taste T, um Ihren Gegenstand zu vergrößern. Drücken Sie die Taste W, um es zu verkleinern. Makros-/Landschaftsaufnahme Schieben Sie den Wechsel von Makro/Landschaft, und die Zeichen / erscheinen auf der rechten Seite der Kamera, Blitzlicht Drücken Sie die Up-Taste, um Automatischer Blitzlicht/ Erzwingen (manuelle Blitzsteuerung)/ Rote-Auge-Reduktion / Blitz Aus umzuschalten. Selbstauslöser:

1. Drücken Sie die Down-Taste, um oder oder Sekunden des Selbstauslösers oder

fortlaufende 3-Einzelbild-Aufnahme zu wählen.

2. Drücken Sie die Blendenverschlusstaste-Taste, um 2/5/10 Sekunden zu starten oder um

fortlaufende 3-Einzelbild-Aufnahme abwärts zu zählen, und die Bilder werden automatisch übernommen. Löschen:

1. Drücken Sie die Right-Taste, um Foto zu löschen.

2. Nach Auswahl drücken Sie OK-Taste, um OK oder Abbrechen zu bestätigen.

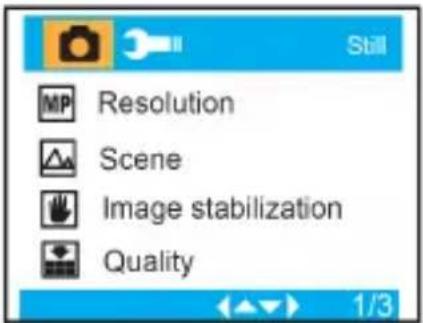

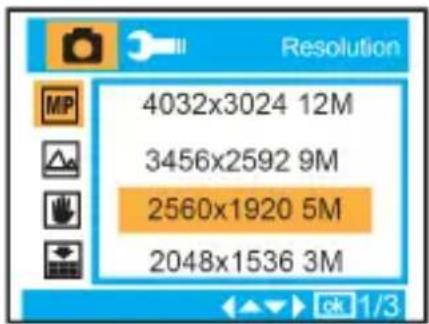

Menü: Drücken Sie Menü-Taste, um Einstellung zu öffnen und drücken Sie Up/Down-Taste, um Auflösung, Szene, Bildstabilisierung, Aufnahmequalität, Bildschärfe, Belichtung, Weißabgleich, ISO und Gesichtsdetektion zu wählen.7 Auflösung:

Szene: Automatik, Szenerie, Nachtaufnahme, Porträt, Nachtporträt, Sport, Party, Strand, hohe Empfindlichkeit, Unterwasser.

Bildstabilisierung: Ein/Aus

Aufnahmequalität: Super Gut, Gut, Normal

Bildschärfe: Stark, Normal, Weich8 Belichtung: -3, -2 , -1 , 0 , +1, +2, +3

Weißabgleich: Automatik, Tageslicht, Bewölkt, Kunstlicht, Leuchtstofflampe

Gesichtsdetektion: Ein/Aus

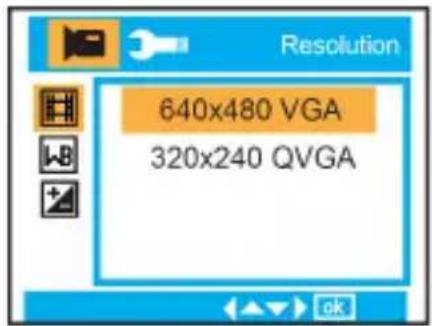

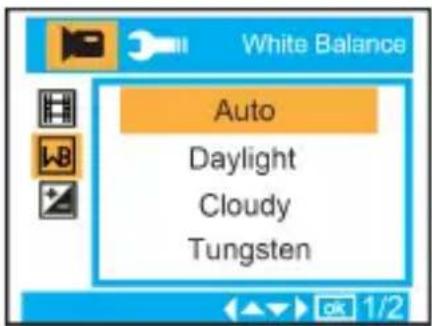

Video-Modus: Unter Video-Modus drücken Sie bitte die Menü-Taste, um Einstellung zu öffnen und drücken Sie Up/Down-Taste, um Auflösung, Weißabgleich und Belichtung zu wählen.9 Auflösung: VGA , QVGA

Weißabgleich: Automatik, Tageslicht, Bewölkt, Kunstlicht, Leuchtstofflampe

Wiedergabe-Modus Unter Kamera-Modus drücken Sie bitte MODE-Taste zweimal schnell, um Wiedergabe-Modus zu öffnen. Drücken Sie W-Taste, um Foto-Modus zu öffnen und drücken Sie Up/Down/Left/Right-Taste, um das gewünscht angesehene Foto zu wählen. Nach der Auswahl drücken Sie bitte OK-Taste, um das Foto anzuzeigen.

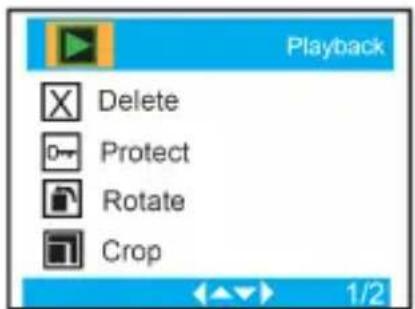

Drücken Sie T-Taste, um Foto zu vergrößern und drücken Sie Up/Down/Left/Right-Taste, um Ansichtswinkel zu verstellen.10 Im Wiedergabe-Modus drücken Sie bitte MENÜ-Taste, um Wiedergabe-Einstellung zu öffnen. Es gibt Löschen, Schützen, Drehen, Zuschneiden, Diashow und Pictbridge.

Kameraeinstellung Unter Kamera- oder Video-Modus drücken Sie bitte MENÜ-Taste und drücken Sie dann Right-Taste, um Einstellung zu öffnen. Drücken Sie Up/Down-Taste, um Datum/Uhrzeit, Abschaltautomatik, Piepton, Sprache, Datumsstempel, Frequenz, Format und Standardeinstellung zu wählen.

Abschaltautomatik: 60 Sekunden, 120 Sekunden, 180 Sekunden, Aus

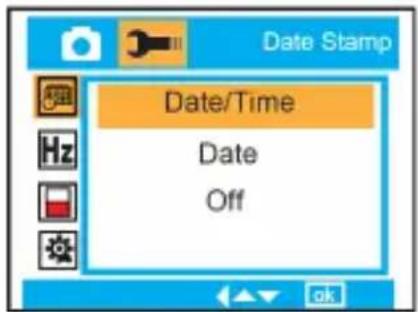

Datumsstempel: Datum/Uhrzeit, Datum oder Aus

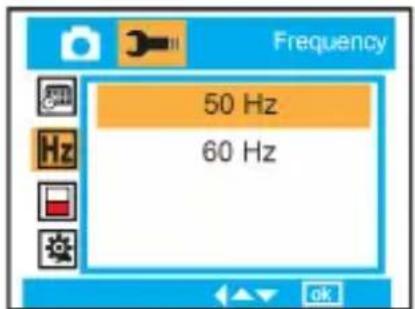

Frequenz: 50 Hz oder 60 Hz.

Format : Interner Speicher oder Speicherkarte

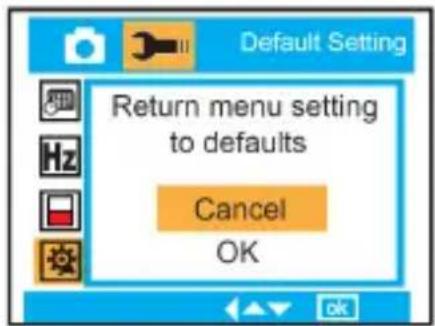

Standardeinstellung: Abbrechen/OK

Wartung Ihrer Digitalkamera

Die Digitalkamera ist ein zartes Gerät. Bitte behandeln Sie Ihre Kamera mit Vorsicht, um sie nicht zu beschädigen.12 Anhang A: Technische Daten

Vor Nutzung im Wasser bitte überprüfen, ob alle wasserdichten Verschlüsse und Abdichtungen an der Kamera geschlossen sind. Nach Benutzung der Kamera im Wasser bitte die Kamera trocknen lassen. Die Kamera sollte nicht zu großen Temperatur und Luftfeuchtigkeitsunterschieden ausgesetzt werden, um die Bildung von Kondenswasser hinter der Linse zu vermeiden. Batteriefach nur im trockenen Zustand öffnen.

Externer Speicher Micro SD Karte unterstützt bis zu 32GB LCD-Anzeige

Objektiv f=8.15mm, F3.0 Zoom 8X Digitalzoom Belichtung -3, -2, -1, 0, +1, +2, +3 Szene Automatisch, Szenerie, Nachtaufnahme, Porträt, Nachtporträt, Sport, Party, Strand, hohe Empfindlichkeit, Unterwasser Weißabgleich Automatisch, Tageslicht, Bewölkt, Kunstlicht, Leuchtstofflampe ISO Auto, 100, 200, 400 Blitz Automatik/Erzwingen/Immer Aus/Rote-Augen-Reduktion Selbstauslöser 2, 5 oder 10 Sekunden oder fortlaufende 3-Einzelbild-Aufnahme Gesichtsdetektion

Schnittstelle USB 2.0 hohe Geschwindigkeit Systemanforderungen Window 2000/XP/Vista/Win7, Mac OS X (10.2.6 oder höher) Batterie Lithium-Ionen-Batterie Arbeitstemperatur -10~40 °C13

HINWEISE ZUM ÖFFNEN DER KAMERA

Die Klappe hat eine Sicherheitsvorkehrung, damit sie sich im Wasser auf keinen Fall öffnet. Bitte drücken Sie den Schieber weg und schieben das Batteriefach GLEICHZEITIG von der Kamera auf.

KONFORMITÄTSERKLÄRUNG

easypix versichert, dass das Produkt W510 den wesentlichen Anforderungen der Richtlinie 1999/5/EC entspricht. Die Konformitätserklärung kann unter den nachfolgenden Link heruntergeladen werden: http://www.easypix.info/download/pdf/doc_w510_neon_easypix_gmbh.pdf Für technische Hilfe besuchen Sie bitte unseren Service-Bereich auf www.easypix.eu.
