MANUALE UTENTE Actioncam 530 ROLLEI

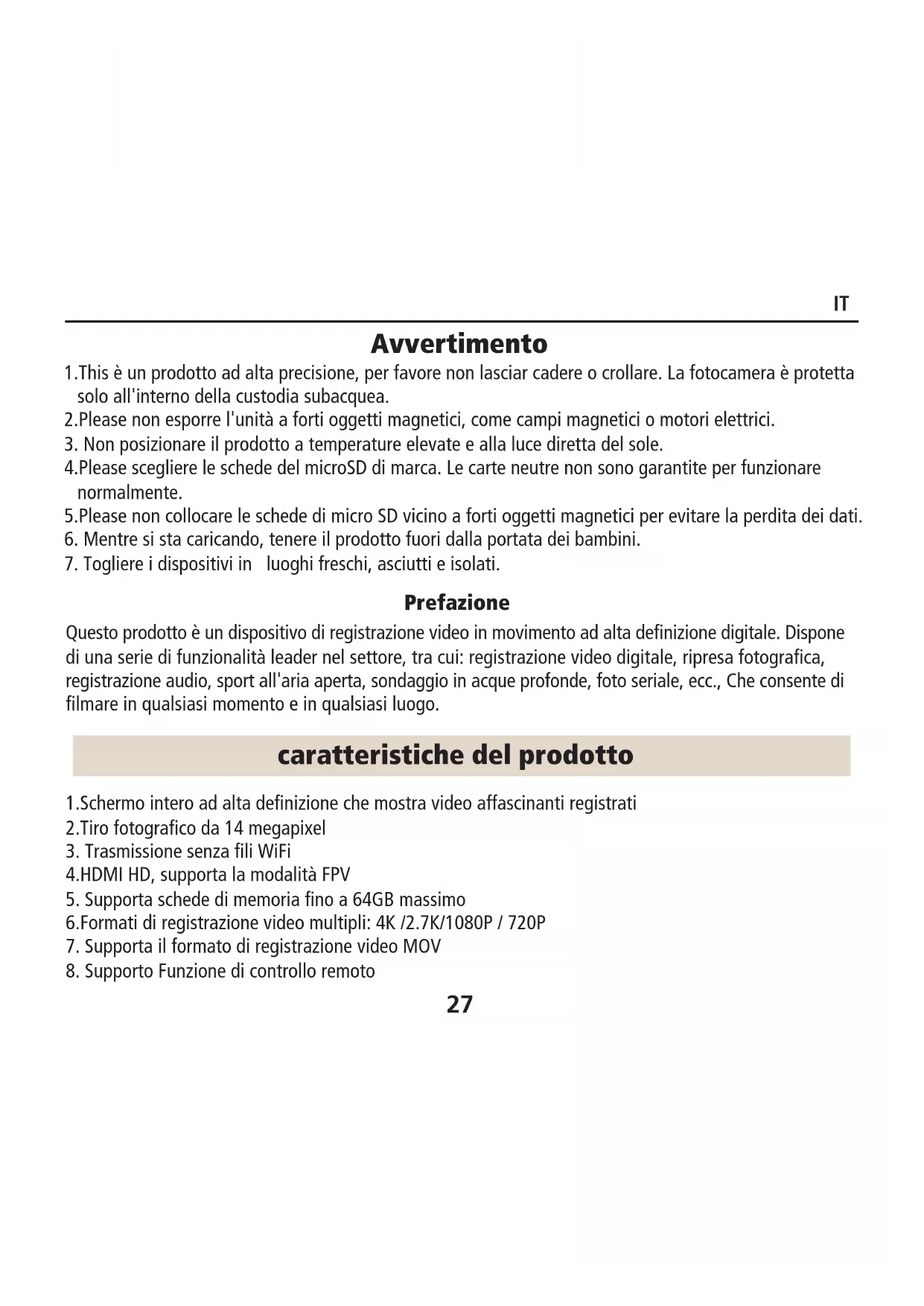

Avvertimento Prefazione 1.This è un prodotto ad alta precisione, per favore non lasciar cadere o crollare. La fotocamera è protetta solo all'interno della custodia subacquea. 2.Please non esporre l'unità a forti oggetti magnetici, come campi magnetici o motori elettrici.

3. Non posizionare il prodotto a temperature elevate e alla luce diretta del sole.

4.Please scegliere le schede del microSD di marca. Le carte neutre non sono garantite per funzionare normalmente. 5.Please non collocare le schede di micro SD vicino a forti oggetti magnetici per evitare la perdita dei dati.

6. Mentre si sta caricando, tenere il prodotto fuori dalla portata dei bambini.

7. Togliere i dispositivi in luoghi freschi, asciutti e isolati.

1.Schermo intero ad alta definizione che mostra video affascinanti registrati 2.Tiro fotografico da 14 megapixel

3. Trasmissione senza fili WiFi

4.HDMI HD, supporta la modalità FPV

5. Supporta schede di memoria fino a 64GB massimo

6.Formati di registrazione video multipli: 4K /2.7K/1080P / 720P

7. Supporta il formato di registrazione video MOV

8. Supporto Funzione di controllo remoto

caratteristiche del prodotto Questo prodotto è un dispositivo di registrazione video in movimento ad alta definizione digitale. Dispone di una serie di funzionalità leader nel settore, tra cui: registrazione video digitale, ripresa fotografica, registrazione audio, sport all'aria aperta, sondaggio in acque profonde, foto seriale, ecc., Che consente di filmare in qualsiasi momento e in qualsiasi luogo.IT

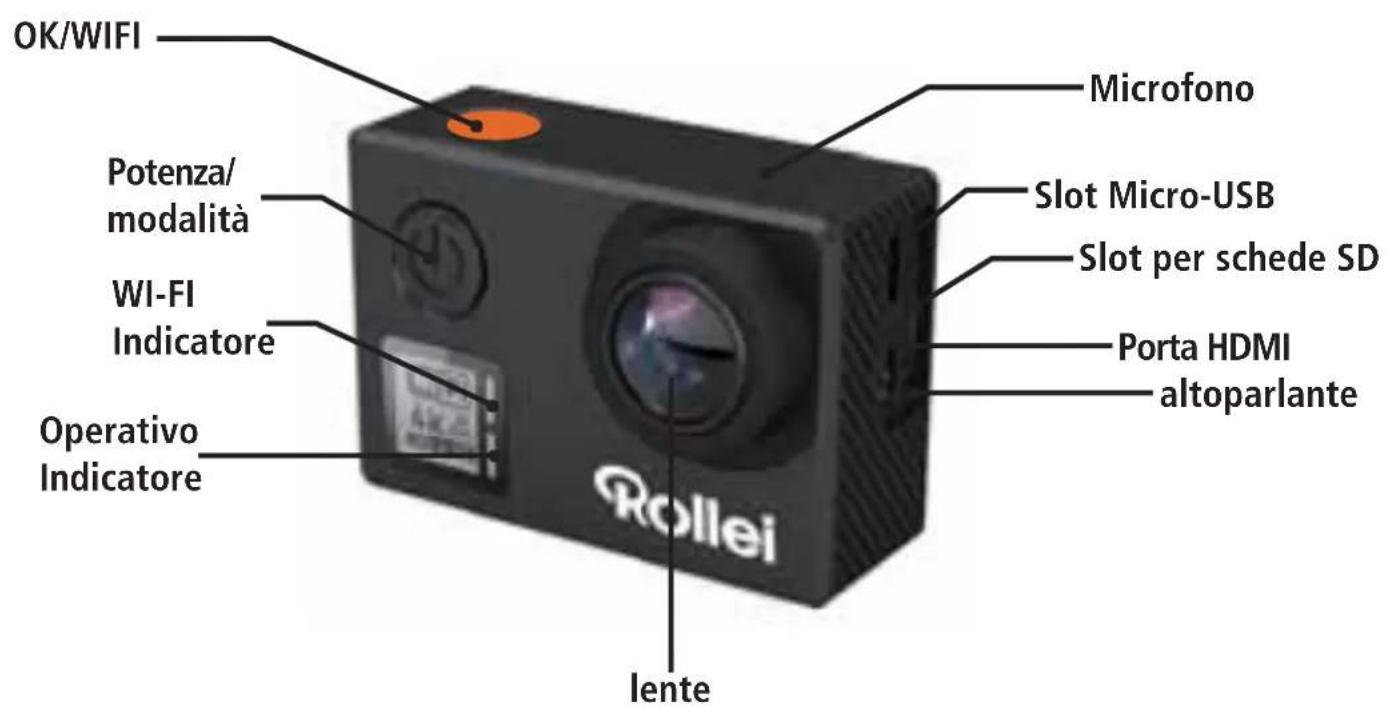

Discrizione del prodotto OK/WIFI Microfono Slot Micro-USB Slot per schede SD Porta HDMI altoparlante Potenza/ modalità WI-FI Indicatore Operativo Indicatore lenteIT

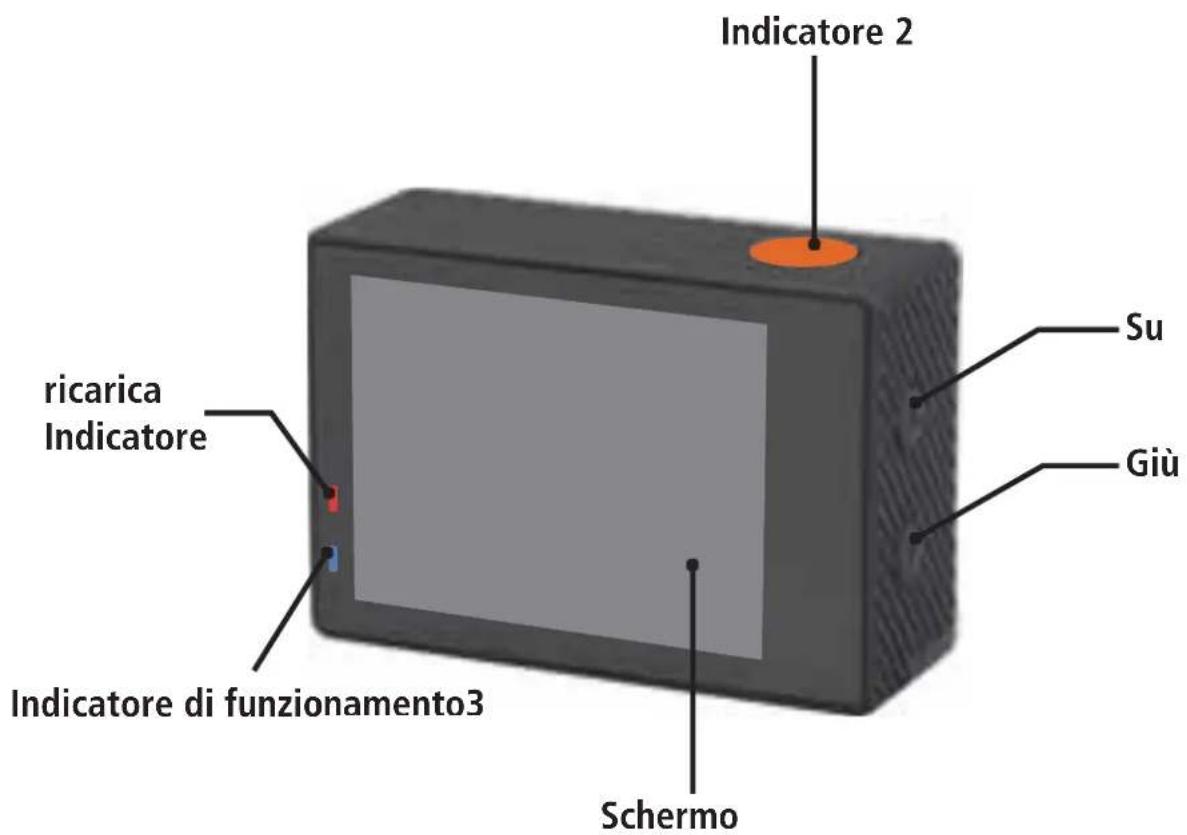

Giù Schermo Indicatore di funzionamento3 ricarica Indicatore onamento3IT

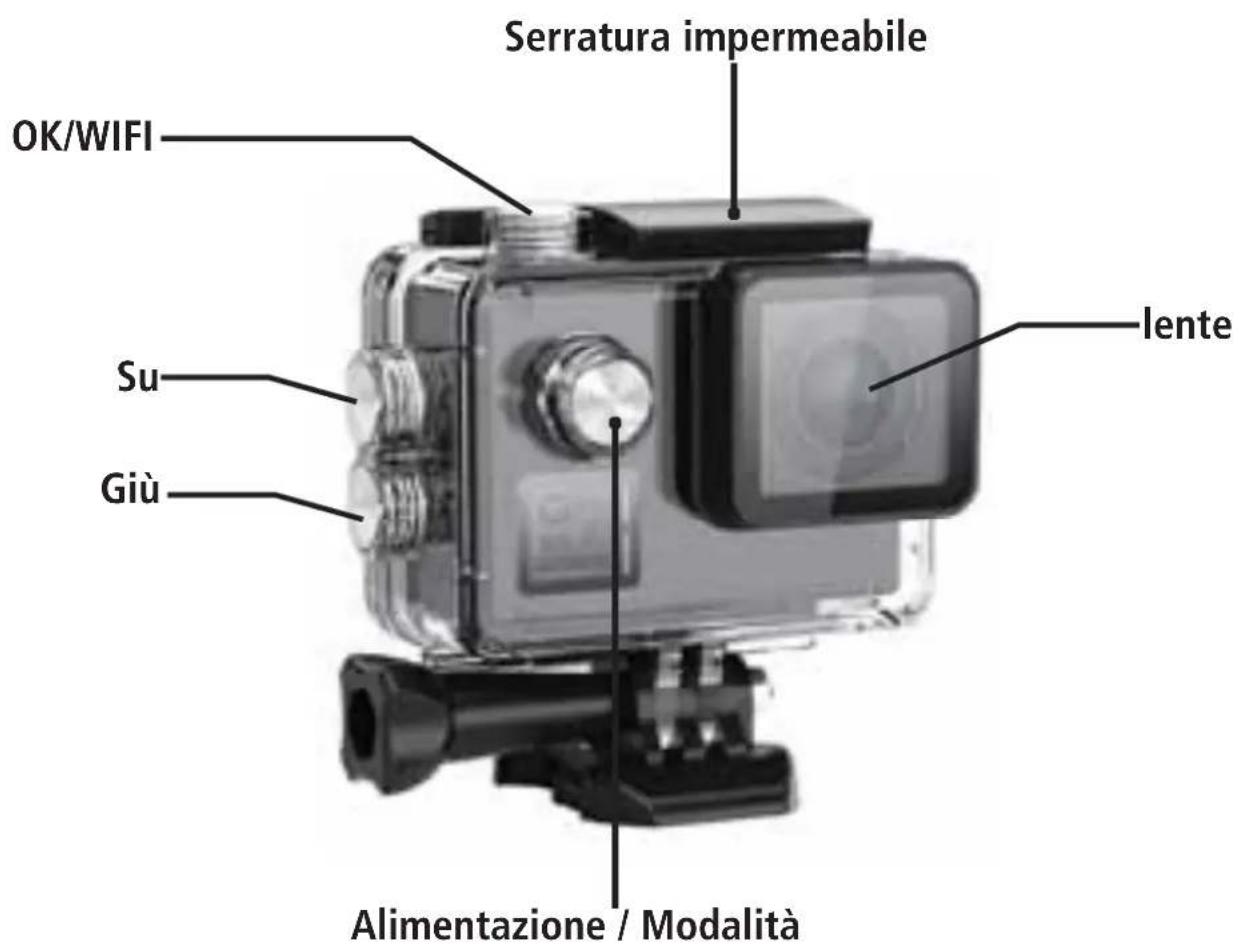

Serratura impermeabile lente Alimentazione / Modalità Giù

OK/WIFI Descrizione del caso impermeabileIT

1. Inserimento della scheda micro SD

Nota: Scegliere la scheda microSD marca e formattare la scheda di memoria utilizzando un computer o la fotocamera prima del primo utilizzo.

2. Installazione e rimozione della batteria

A. Il vano batteria può essere fissato contro l'apertura accidentale. Pertanto, si trova un pulsante di blocco sul vano batterie. Per aprire lo scomparto della batteria, sbloccarlo e farlo scivolare nella direzione indicata sul coperchio. B. Installare la batteria nella fotocamera come indicato da +/- simboli e direzione delle frecce contrassegnate sulla batteria. C. Potenza della batteria, fare riferimento ai simboli: Modalità di alimentazione completa " " Basso potere " ” D. Rimuovere la batteria: aprire il coperchio della batteria e togliere la batteria. Nota: premere ogni volta la serratura della serratura alla posizione di "LOCK" prima di utilizzare il dispositivo.

3. Carica della batteria

A. La batteria può essere caricata collegandola a un computer o ad un adattatore di alimentazione. B. La fotocamera può registrare video durante la carica (passare in modalità montata sul veicolo nel menu). C. La fotocamera può essere caricata anche se la fotocamera è spenta.

4. Modalità di alimentazione

Tenere premuto il pulsante di alimentazione per 3-5 secondi per attivarlo / disattivarlo. 5.Modalità di commutazione Passare tra la registrazione video / la ripresa / la riproduzione di foto / menu premendo brevemente e ripetutamente il pulsante di alimentazione. operazioneIT

6.WiFi Controllo Prima di utilizzare la funzione WiFi Control, installa l'applicazione "Rollei 530-630" sul tuo smartphone o tablet PC. Dopo aver acceso la fotocamera, premere il pulsante WiFi per 2 secondi e attivare / disattivare la funzione WiFi. Se è attivata la connessione WiFi, sul display verrà visualizzato il simbolo WiFi. Se la funzione Wi-Fi è attiva, la fotocamera si ripristina. L'icona Wi-Fi diventa verde dopo aver ripristinato e atteso per 5 secondi (ciò significa che il WiFi può ora essere collegato normalmente).Aprire la connessione WiFi al tuo cellulare per cercare il dispositivo della fotocamera: AC530 dalle reti wireless disponibili. (Password is1234567890). 3.Start il software "Rollei 530-630".

Avviare la fotocamera e andare al menu "Impostazione". Selezionare "Pair telecomando" e premere "OK". La videocamera visualizza "Comando remoto Pair Start". Allo stesso tempo, premere qualsiasi tasto sul telecomando e la luce blu inizia a lampeggiare. Sulla schermata della fotocamera appare "Pair" e dopo circa 20 secondi "telecomando Pair Success!", Verrà visualizzato sullo schermo. Ciò significa che la connessione è stata eseguita correttamente e la fotocamera torna al modo normale.

8. Come registrare i video e configurare l'impostazione di registrazione

8-1. Registrazione video Passare alla modalità di registrazione e nell'angolo superiore sinistro dello schermo apparirà un'icona. Premere OK per avviare la registrazione e l'icona inizia a lampeggiare. Premere nuovamente "OK" per interrompere la registrazione e l'icona scomparirà. 8-2. Ripresa foto e impostazione Accendere la fotocamera e premere "Modalità" per selezionare "Modalità di ripresa foto". L'icona nell'angolo superiore sinistro dello schermo mostra che la fotocamera è in modalità di scatto foto. Premere "OK" per scattare foto.IT

8-3. Modalità Burst e impostazione Accendere la fotocamera e premere "Mode" per selezionare "Burst shooting Mode". L'icona nella finestra L'angolo superiore sinistro dello schermo mostra che la fotocamera è nella modalità di scatto Burst. Premere"OK" per scattare foto. 8-4. Archiviazione e riproduzione di file Accendere la fotocamera nella "modalità di riproduzione" (" "È mostrato nell'angolo superiore sinistro della modalità di anteprima video e“ “Viene mostrato nell'angolo superiore sinistro della modalità di anteprima foto.), Seleziona i file utilizzando le frecce UP e DOWN, quindi riproduce e interrompe i video o esamina le foto premendo il pulsante di scatto. È inoltre possibile riprodurre tramite telefoni cellulari via WiFi." Nota: nel caso in cui la fotocamera si blocca durante l'uso, rimuovere e reinserire la batteria.IT

specificazioni Immagine Sensore Tipo Pixel efficaci 1/2.3” CMOS 14MP Circa. Pixel 14Mega (4320 * 3240) Circa. 14,24 Pixel MegaPixel di uscita Lunghezza focale F No. F.O.V (D) Lente f = 3,06 mm F= 2.8 166°(H=120° V=89°) 2 "960 * 240 punti matrici TFT LCD

Fisso Auto / Daylight / Shade / Tungsteno / Fluorescente / Subacqueo lente Display LCD Viewfinder Messa a fuoco Esposizione Mirino ottico Tipo Controllo AE programmato compensazione ± 2EV (0,33 EV) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0 ISO equivalente GUIDATO Modalità No Bilanciamento del bianco Auto, 100, 200, 400, 800, 1600Risoluzione video Stabilizzazione dell'immagine Telecomando Accoppiamento del telecomando La distanza del telecomando è di circa 8 metri Seleziona la coppia remota Acceso/spento Audio Mic e Speaker (Mono) dotati media Dimensioni immagine 14MP Uscita video Funzione Time Lapse Encoder video 14M（4320x3240） 10M（4320x2430） 8M （3840x2160） 5M （2592x1944） 2M （1920x1080）

4K 3840x2160 P30 2.7K 2704x1520 P30 1080P: 1920x1080 P60/P30 720P: 1280x720 P120/P60/P30 4K / 30P IMemoria interna: nessuna memoria interna Memoria esterna: supporta schede micro SDHC fino a 64GB HDMI: supporto 1920x1080 P60, uscita con CEC Composito: NTSC / PAL OFF / 3 secondi / 5 secondi / 10 secondi / 30 secondi / 60 secondi H.264Autoscatto: OFF / 3 secondi / 5 secondi / 10 secondi / 30 secondi / 60 secondi Frequenza di scatto: OFF / 3 P / s / 7 P / s / 15 P / s / 30P / sIntervallo di tempo intervallo di tempo: OFF / 3 secondi / 5 secondi / 10 secondi / 30 secondiTempo di scatto della foto Time lapse: 5Min / 10Min / 15Min / 20Min Funzioni foto Modalità di default Video EIS Acceso/spento rilevamento del movimento Record Loop Modalità TV: Freq chiaro. 50HZ / 60HZ Schermo spento OFF / 30 Sekunden / 1 Min. / 2 Minuten. LED WiFi ACCESO/SPENTO nitidezza Forte / Normale / Morbido Modalità scena ISO Auto / 100 / 200 / 400 / 800 / 1600 EV : 0.0 EV ：-2.0 / -1.0 / +0.0 / +1.0 / +2.0 Impostazione del tempo tempo di preparazione

Off / Low / Medium / High OFF / 2 Min. / 3 Min. / 5 minuti. Normale / Flashi / Notte / Sport / Paesaggio / Ritratto / Tramonto NTSC / PALFormato data Wi-Fi ACCESO/SPENTO WiFi SSID AC530 Formato SI/NO Versione AC530 V1.0 Interfaccia USB 2.0: ricarica / trasferimento file Fonte di potere Dimensioni (W * H * D) Peso Circa 78,5 g (con batteria) Supporto Requisiti di sistema Per Windows WLAN Passwort

L: 61mm, W: 42mm, H: 23mm (con la parte dell'obiettivo sarà 33mm) Driver di archiviazione di massa Windows XP (Service Pack 2) o successivo Mac OS X 10.5.11 o successivo Impostazione predefinita SI/NO Batteria Li-ion ricaricabile 1050mAH PC con processore migliore di Pentium 4 3.2GHz

• Windows XP (Service Pack 2) o successivo

• RAM minima di 1 GB di sistema

• Minimo 256 MB di RAM Video Card

• Porta USB, unità CD-ROM

Disposizione Avviso di batteria

• Non smontare mai, schiacciare o piegare la batteria o lasciare che la batteria sia cortocircuitata. Non esporre che la batteria sia posta in ambienti ad alta temperatura, se le perdite o le sporgenze della batteria non smettono di continuare ad essere utilizzate.

• Caricare sempre il caricabatterie. Rischio di esplosione se la batteria viene sostituita da un tipo errato.

• Tenere la batteria fuori dalla portata dei bambini.

• Le batterie possono esplodere se esposte a fuoco nudo. Non smaltire mai le batterie in un incendio.

• Smaltimento delle batterie usate rispettando le normative locali.

• Prima di smaltire il dispositivo, rimuovere la batteria. È necessario smaltire la vostra attrezzatura e / o la batteria rifiutandola per il riciclaggio di Smaltire l'imballaggio: Per lo smaltimento, imballare separatamente in diversi tipi. Il cartone e la scheda devono essere smaltiti come carta e la pellicola deve essere riciclata. Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche e / o batterie da parte di utenti in famiglie private nell'Unione europea. Questo simbolo sul prodotto o sull'imballaggio indica che questo non può essere smaltito come rifiuto domestico. apparecchiature elettriche ed elettroniche e / o batterie. Per ulteriori informazioni sul riciclaggio di questa apparecchiatura e / o della batteria, si prega di contattare il tuo ufficio cittadino, il negozio dove hai acquistato l'attrezzatura o il tuo servizio di smaltimento dei rifiuti domestici. Il riciclaggio dei materiali contribuirà a preservare le risorse naturali e ad assicurarne la riciclabilità in modo da proteggere la salute umana e l'ambiente.IT

Conformità Il Produttore dichiara che la marcatura CE è stata applicata alla Rollei Actioncam 30 in conformità ai requisiti di base e alle altre pertinenti disposizioni delle seguenti direttive CE: La Dichiarazione di conformità CE può essere richiesta dall'indirizzo indicato sulla carta di garanzia.

• Direttiva 2011/65 / CE RoHs

• Direttiva EMC 2014/30 / EU

• Direttiva LVD 2014/35 / EU

• Direttiva WEEE 2012/19 / CE

• Direttiva RED 2014/53 / EUSP
