KÄYTTÖOHJE Actioncam 530 ROLLEI

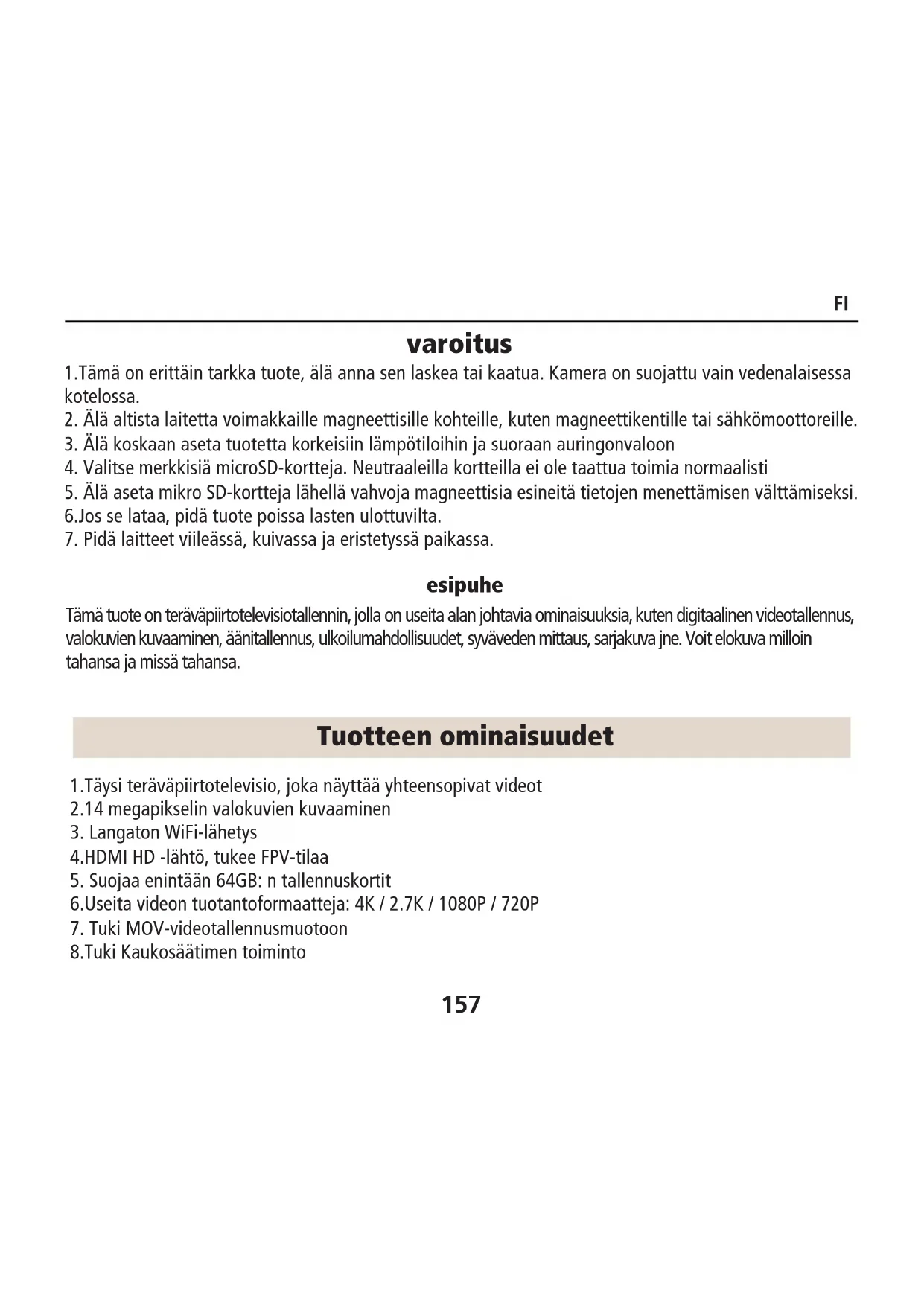

varoitus esipuhe 1.Tämä on erittäin tarkka tuote, älä anna sen laskea tai kaatua. Kamera on suojattu vain vedenalaisessa kotelossa.

2. Älä altista laitetta voimakkaille magneettisille kohteille, kuten magneettikentille tai sähkömoottoreille.

3. Älä koskaan aseta tuotetta korkeisiin lämpötiloihin ja suoraan auringonvaloon

4. Valitse merkkisiä microSD-kortteja. Neutraaleilla kortteilla ei ole taattua toimia normaalisti

5. Älä aseta mikro SD-kortteja lähellä vahvoja magneettisia esineitä tietojen menettämisen välttämiseksi.

6.Jos se lataa, pidä tuote poissa lasten ulottuvilta.

7. Pidä laitteet viileässä, kuivassa ja eristetyssä paikassa.

1.Täysi teräväpiirtotelevisio, joka näyttää yhteensopivat videot

2.14 megapikselin valokuvien kuvaaminen

3. Langaton WiFi-lähetys

4.HDMI HD -lähtö, tukee FPV-tilaa

5. Suojaa enintään 64GB: n tallennuskortit

6.Useita videon tuotantoformaatteja: 4K / 2.7K / 1080P / 720P

7. Tuki MOV-videotallennusmuotoon

8.Tuki Kaukosäätimen toiminto Tuotteen ominaisuudet Tämä tuote on teräväpiirtotelevisiotallennin, jolla on useita alan johtavia ominaisuuksia, kuten digitaalinen videotallennus, valokuvien kuvaaminen, äänitallennus, ulkoilumahdollisuudet, syväveden mittaus, sarjakuva jne. Voit elokuva milloin tahansa ja missä tahansa.FI

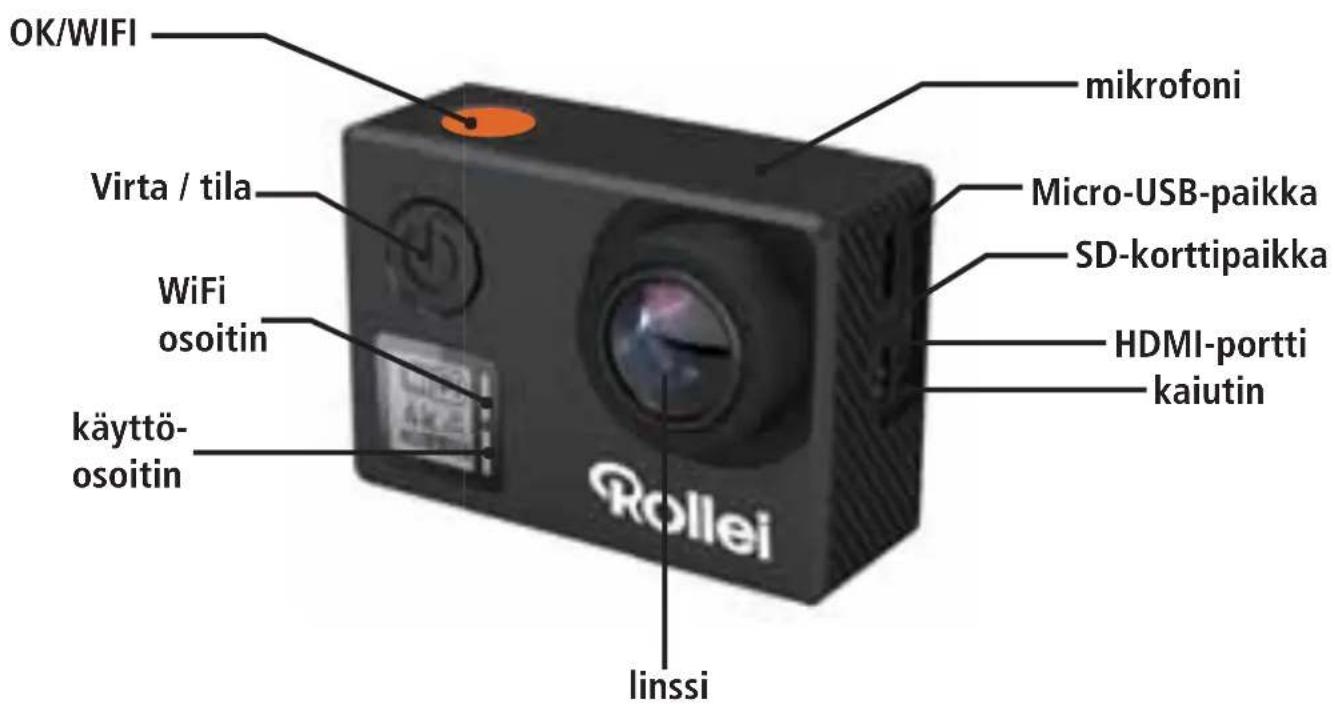

Tuotekuvaus OK/WIFI mikrofoni Micro-USB-paikka SD-korttipaikka HDMI-portti kaiutin Virta / tila WiFi osoitin käyttö- osoitin linssiFI

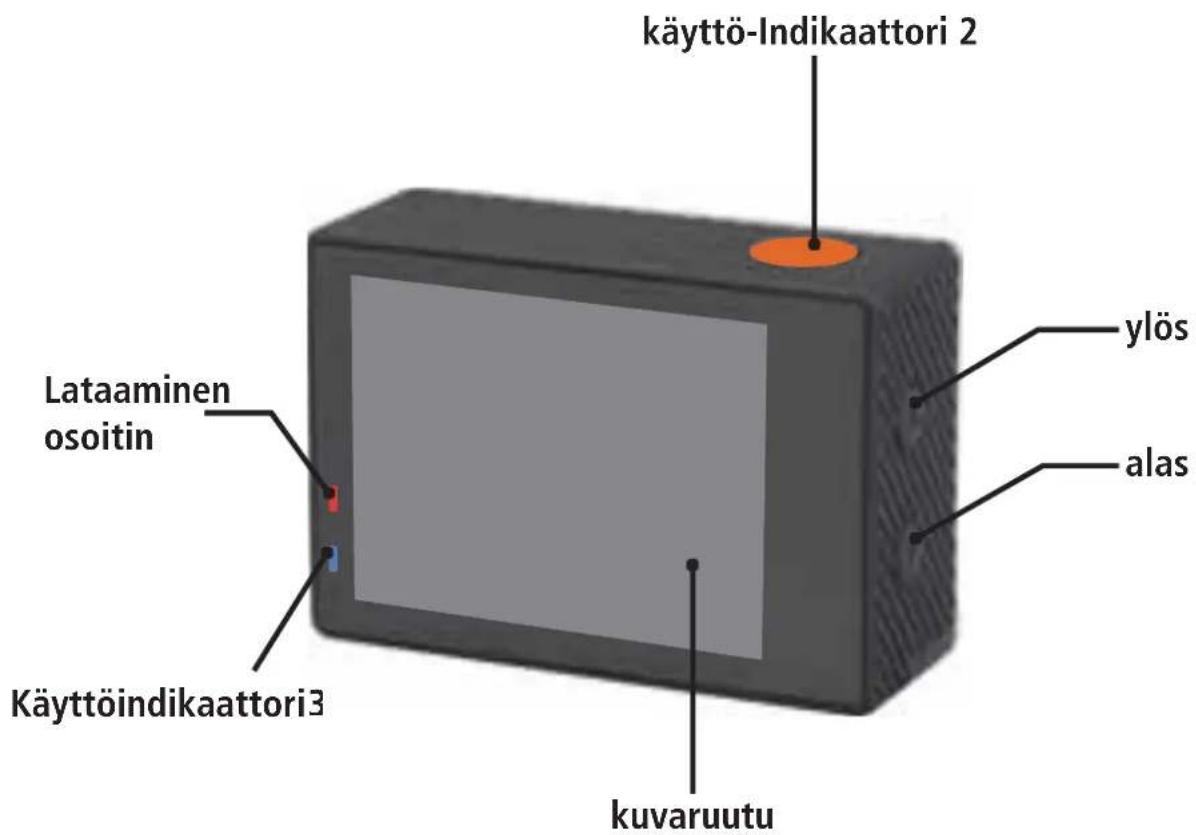

käyttö-Indikaattori 2 ylös alas kuvaruutu Käyttöindikaattori3 Lataaminen osoitin 3FI

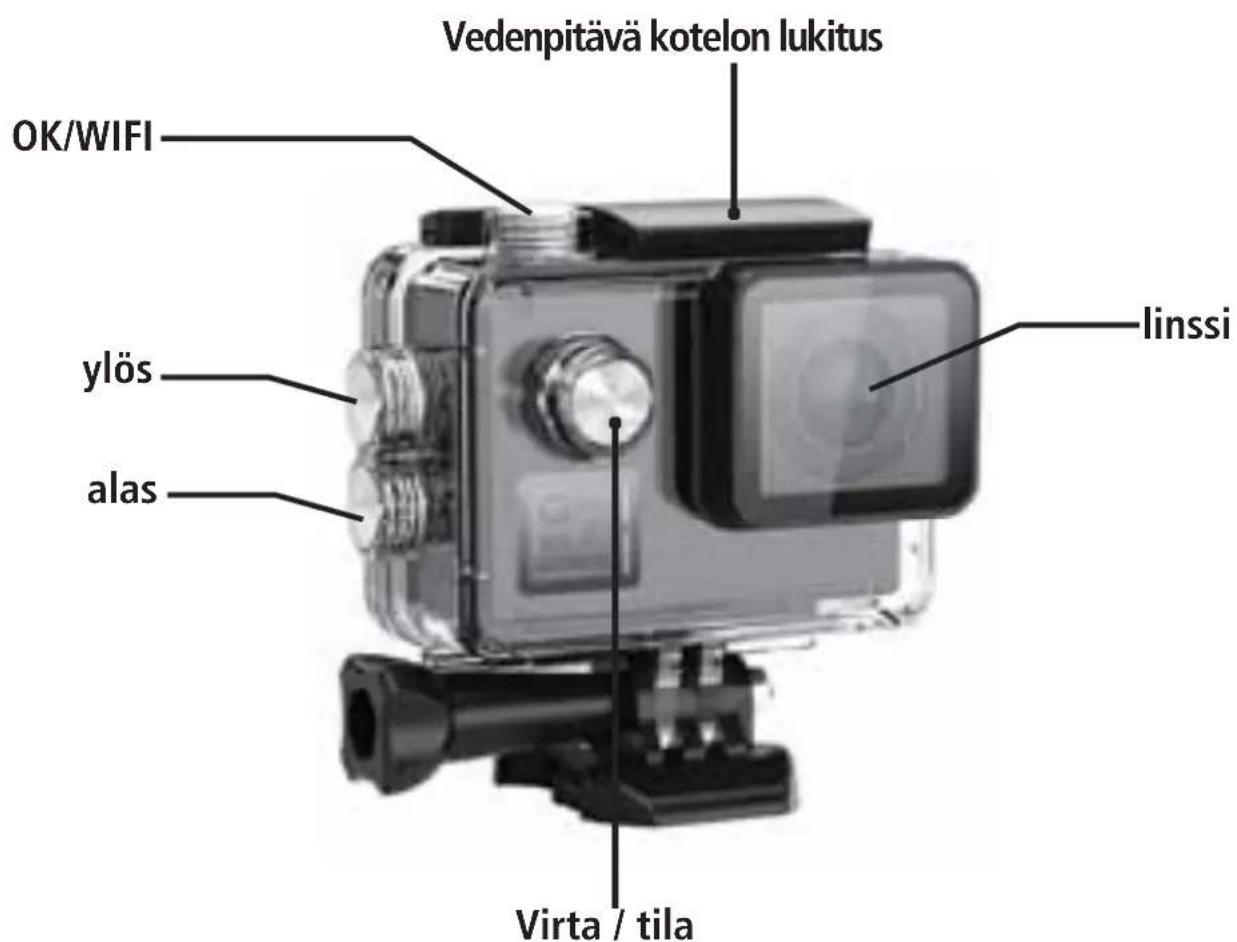

Vedenpitävä kotelon lukitus linssi Virta / tila alas ylös OK/WIFI Vedenpitävä kotelon kuvausFI

1. MicroSD-kortin asettaminen paikalleen

Huomaa: Valitse merkkinen microSD-kortti ja alusta muistikortti tietokoneella tai kameralla ennen ensimmäistä käyttöä.

2. Asenna ja poista akku

A. Paristokotelo voidaan kiinnittää vahingossa avautumaan, joten löydät akkulokeron lukituspainikkeen. Avaa paristolokero avaamalla se ja liu'uttamalla se kansiin nähden. B. Asenna akku kameraan, kuten on merkitty +/- symboleilla ja akun merkityillä nuolilla. C. Akun teho, katso symbolit: Täysi virtalähde " "Virransäästötila " ” D. Irrota akku: Avaa paristokotelon kansi ja ota akku ulos. Huomaa: Paina lukitussalpaa aina "LOCK" -asentoon ennen laitteen käyttöä.

A. akku voidaan ladata kytkemällä se tietokoneeseen tai virtalähteeseen. B. Kamera voi nauhoittaa videoita latauksen aikana (vaihda valikossa olevaan ajoneuvoon asennetulla tilalla). C. Kamera voidaan ladata myös, jos kamera on sammutettu.

Kytke se päälle / pois päältä painamalla virtapainiketta 3-5 sekuntia. 5.Mode Switching Vaihto videotallennuksen / valokuvien kuvaamisen / toiston / valikon välillä painamalla virtapainiketta lyhyesti ja toistuvasti. toimintaFI

6.WiFi Control Ennen kuin kytket WiFi-toiminnon käyttöön, asenna sovellus "Rollei 530-630" älypuhelimeen tai tablet- tietokoneeseen, kun kytket kameran päälle, paina WiFi-painiketta 2 sekuntia ja kytke päälle / pois WiFi-toiminto. Wi-Fi-symboli näkyy näytöllä. Jos WiFi on päällä, kamera nollautuu. Wi-Fi-kuvake muuttuu vihreäksi, kun se on asetettu uudelleen ja odottanut 5 sekuntia (tämä ilmaisee, että WiFi voidaan yhdistää normaalisti nyt). Avaa matkapuhelimesi WiFi-yhteys etsimällä kameralaitetta: AC530 käytettävissä olevista langattomista verkkoista (Salasana on1234567890).

3. Käynnistä "Rollei 530-630" -ohjelmisto.

Käynnistä kamera ja siirry kohtaan "Asetusvalikko", valitse "Kaukosäätimen pariliitos" ja "OK". Kamerassa näkyy "Kaukosäätimen pariliitos" ja samanaikaisesti paina kauko-ohjaimen näppäintä ja sininen valo Kameranäytössä näkyy "Pair" ja noin 20 sekunnin kuluttua "kaukosäädin Pair Success!", Ilmestyy näytölle. Tämä tarkoittaa, että yhteys on onnistunut ja kamera palaa normaalitilaan.

8. Kuinka nauhoittaa videoita ja määrittää tallennusasetukset

8-1. Videotallennus Vaihda tallennustilaan ja näytön vasemmassa yläkulmassa näkyy kuvake. Aloita tallennus painamalla OK-painiketta ja kuvake alkaa vilkkua. Paina "OK" uudelleen lopettaaksesi nauhoituksen ja kuvake katoaa.Kuva 8-2. Kuvaamisen ja asetusten määrittäminen Kytke kamera päälle ja paina "Mode"-painiketta valitaksesi "Photo Shooting Mode". Kuvaruutu vasemmassa yläkulmassa osoittaa, että kamera on valokuvien kuvaustilassa.FI

8-3 Burst-tila ja asetus Kytke kameraan virta ja valitse "Burst shooting mode" painamalla "Mode"Näytön vasemmassa yläkulmassa näkyy, että kamera on Burst-valokuvien kuvaustilassa. Ota kuva painamalla "OK". 8-4. Tiedostojen tallennus ja toisto Vaihda kamera “ "Toistotila” "Näkyy videon esikatselutilan vasemmassa yläkulmassa ja Näkyy valokuvan esikatselutilan vasemmassa yläkulmassa.), Valitse tiedostot UP- ja DOWN-nuolilla ja toista ja pysäytä videoita tai katsele valokuvia painamalla kuvauspainiketta. Voit myös toistaa matkapuhelimella WiFi-yhteyden kautta. Huomautus: Jos kamera jäätyy käytön aikana, irrota akku ja asenna se uudelleen.FI

Tekniset tiedot Kuva anturi Tyyppi Tehokas pikseli 1/2.3” CMOS 14MP Noin 14Mega-pikseliä (4320 * 3240) Noin 14,24 megapikseliäLähtökuvapisteet Polttoväli F No. F.O.V (D) Objektiivi f = 3,06 mm F= 2.8 166°(H=120° V=89°) 2 "960 * 240 dots matriisin TFT LCD

Kiinteä Auto / Daylight / Shade / volframia / fluoresoiva / vedenalainen Linssi LCD-näyttö Etsin Tarkennus Valotus Optinen etsin Tyyppi Ohjaus Ohjelmoitu AE Korvaus ± 2EV (0,33 EV-vaiheet) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0 ISO vastaava LED Tilat Ei Valkotasapaino Auto, 100, 200, 400, 800, 1600Videon tarkkuus Kuvanvakautus Kaukosäädin Kaukosäätimen pariliitos Kaukosäätimen etäisyys on noin 8 metriä Valitse etäpari Päällä / Pois Audio Mic ja Speaker (Mono) varustettu Tiedotusvälineet Kuvan koko 14MP Videolähtö Aikarajaustoiminto Videokooderi 14M（4320x3240） 10M （4320x2430） 8M（3840x2160） 5M（2592x1944） 2M（1920x1080）

4K 3840x2160 P30 2.7K 2704x1520 P30 1080P: 1920x1080 P60/P30 720P: 1280x720 P120/P60/P30 4K / 30P Sisäinen muisti: ei sisäistä muistia Ulkoinen muisti: mikro SDHC-korttien tuki jopa 64 Gt: aan HDMI: Tuki 1920x1080 P60, lähtö CEC: llä Komposiitti: NTSC / PAL OFF / 3 sekuntia / 5 sekuntia / 10 sekuntia / 30 sekuntia / 60 sekuntia H.264Itselaukaisin: OFF / 3 sekuntia / 5 sekuntia / 10 sekuntia / 30 sekuntia / 60 sekuntia Burst Rate: OFF / 3 P / s / 7 P / s / 15 P / s / 30P / s Aikavälin kuva-aika: OFF / 3 sekuntia / 5 sekuntia / 10 sekuntia / 30 sekuntia Aikavälien valokuvien kuvausaika: 5Min / 10Min / 15Min / 20Min Valokuvatoiminnot Oletustila Video EIS Päälle / Pois päältä Liikkeentunnistus Loop Record TV-tila： Valo taajuus 50HZ / 60HZ Screen_Off OFF / 30 sekuntia / 1 min / 2 min. WiFi LED ON / OFF Terävyys Vahva / Normaali / Pehmeä Scene Mode ISO Auto / 100 / 200 / 400 / 800 / 1600 EV : 0.0 EV: -2,0 / -1,0 / +0,0 / +1,0 / +2,0 Aika-asetukset Asennusaika

Pois / Matala / Keskitaso / Korkea OFF / 2 Min. / 3 Min. / 5 Min. Normaali / Flashi / Yö / Urheilu / Maisema / Muotokuva / Auringonlasku NTSC / PALPäivämäärän muoto WiFi ON / OFF WiFi SSID AC530 Muoto KYLLÄ / EI Versio AC530 V1.0 Liitäntä USB 2.0: Lataaminen / Tiedostonsiirto Virtalähde Mitat (W * H * D) Paino Noin 78,5 g (akulla) Tuki Järjestelmävaatimukset Windowsille WiFi salasana

L: 61mm, W: 42mm, H: 23mm (objektiivin ollessa 33mm) Massamuistiohjain Windows XP (Service Pack 2) tai uudempi Mac OS X 10.5.11 tai uudempi Oletusasetus KYLLÄ / EI Li-ion-akku 1050mAH *PC, jossa prosessori on parempi kuin Pentium 4 3.2GHz *Windows XP (Service Pack 2) tai uudempi *Vähintään 1 Gt: n järjestelmä RAM *Vähintään 256 Mt RAM-muistikortti *USB-portti, CD-ROM-asema *1024 * 768 pikseliä, 32-bittinen värinäyttö yhteensopiva näyttöFI

hävittäminen Hävitä pakkaus: Hävitettävä erillinen pakkaus eri tyyppeihin. Pahvi ja kartonki on hävitettävä, kun paperi ja folio on kierrätettävä. Sähkö- ja elektroniikkalaitteiden ja / tai akkujen hävittäminen kotitalouksissa Euroopan unionissa. Tämä symboli tuotteessa tai pakkauksessa osoittaa, ettei sitä voida hävittää kotitalousjätteenä. Hävitä jätteet equipment and/or battery by handling it Sähkö- ja elektroniikkalaitteiden ja / tai akkujen kierrätykseen sovellettavaa takaisinottoa koskevaan järjestelmään. Lisätietoja tämän laitteen ja / tai akun kierrättämisestä saat ottamalla yhteyttä kaupunkitoimistoon, myymälään, jossa olet hankkinut laitteen tai kotitalousjätteen huoltopalvelun. Materiaalien kierrätys auttaa säästämään luonnonvaroja ja varmistamaan, että se kierrätetään tavalla, joka suojaa ihmisten terveyttä ja ympäristöä. Akun varoitus

• Älä koskaan purkaa, murskkaa tai läikytä akkua tai anna akun oikosulun. Älä altista akkua korkeassa lämpötilassa, jos akku vuotaa tai kohoaa, lopeta käytön jatkaminen.

• Lataa aina laturin avulla. Räjähdysvaara, jos akku on korvattu väärällä tyypillä.

• Pidä akku poissa lasten ulottuvilta.

• Paristot saattavat räjähtää, jos ne altistuvat paljaalle tulelle. Älä koskaan hävitä paristoja tulipalossa.

• Käytetyt käytetyt paristot sijoitetaan paikallisten määräysten mukaisesti.

• Irrota akku ennen laitteen hävittämistä.FI

yhdenmukaisuus Valmistaja täten vakuuttaa CE-merkinnän Rollei Actioncam 30: lle seuraavien CE-direktiivien perusvaatimusten ja muiden määräysten mukaisesti:

• 2014/53 / EU RED-direktiivi EY-vaatimustenmukaisuusvakuutusta voi pyytää takuukortista ilmoitetusta osoitteesta.NO
