Actioncam 530 - Camcorder ROLLEI - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Actioncam 530 ROLLEI

1. Dies ist ein hochprézises Produkt, davonessen sie esitte nicht fallen. Die Kamera ist nur im Unterwassergehause geschützt.
   2.itte stennen Sie das Gerat nicht starken magnetischen Objekten wie Magnetfeldern oder Elektromotoren aus
   3.Setzen Sie das Produkt niemals hohen Temperaturen oder direkter Sonneneinstrahlung aus.
   4.Bitte wahlen Sie micro SD-Karten von Markenherstellern. Bei der Verwendung herkömmlicher Karten kann der Normalbetrieb nicht garantiert werden.
2. Legen Sie die micro SD-Karten nicht in die Nähe von starken magnetischen Objekten um Datenverlust zu vermeiden.
3. Wahrend es aufgeladen wird, halten Sie das Produkt aus der Reichweite von Kindern.
   7.Bewahren Sie das Gerät an kühlen und trockenen Orten auf.

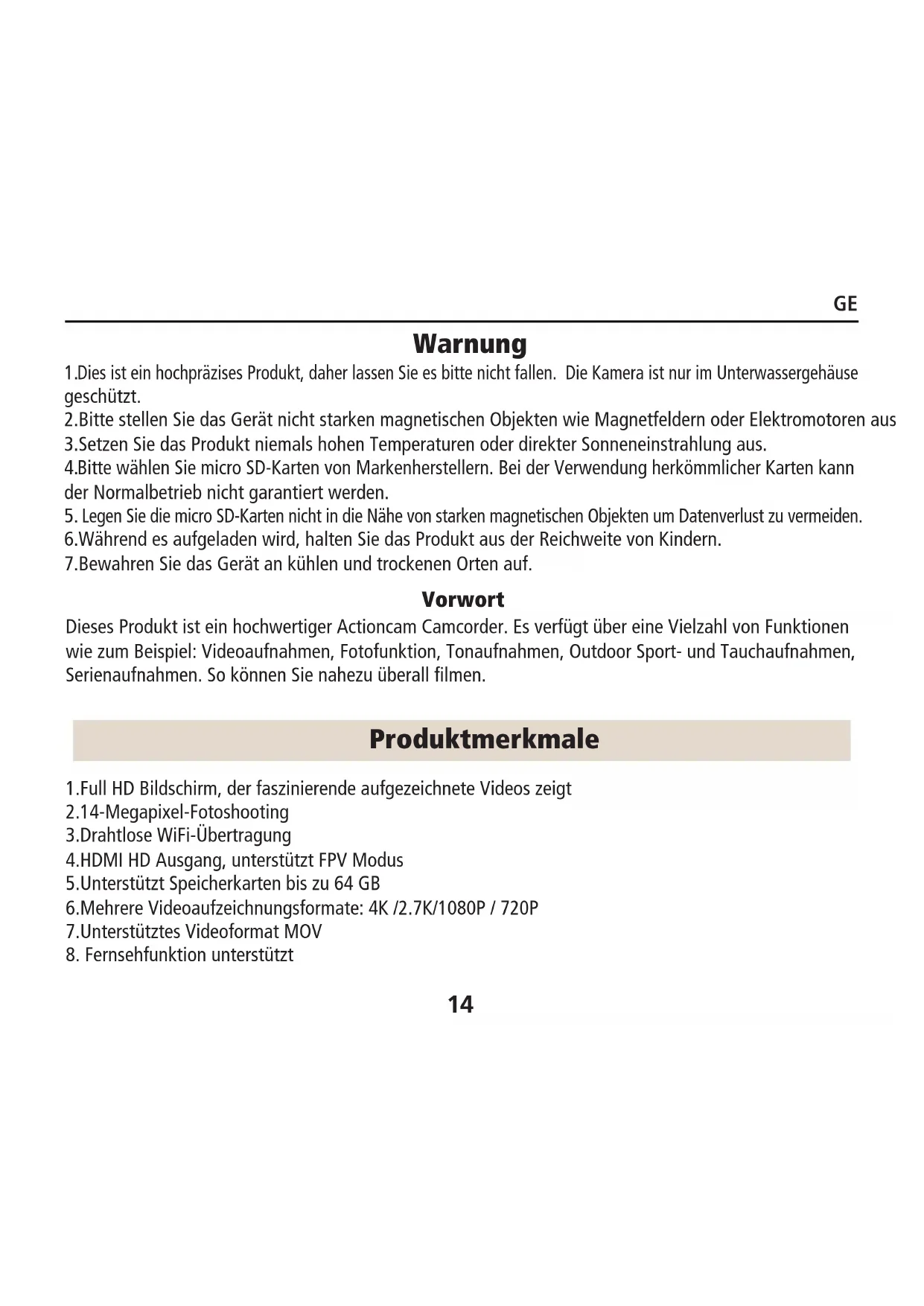

Vorwort

Dieses Produkt ist ein hochwertiger Actioncam Camcorder. Es verfügt über eine Vielzahl von Funktionen wie zum Beispiel: Videoaufnahmen, Fotofunktion, Tonaufnahmen, Outdoor Sport- und Tauchaufnahmen, Serienaufnahmen. So konnen Sie nahezu überall filmen.

Produktmerkmale

1.Full HD Bildschirm, der faszinierende aufgezeichnete Videos zeigt
2.14-Megapixel-Fotoshooting
3.Drahtlose WiFi-Ubertragung
4.HDMI HD Ausgang, understands FPV Modus
5.Unterstutz Speicherkarten bis zu 64 GB
6.Mehrere Videoaufzeinungsformate: 4K/2.7K/1080P / 720P
7.Unterstutzes Videoformat MOV
8. Fernsehfungtion unterszt

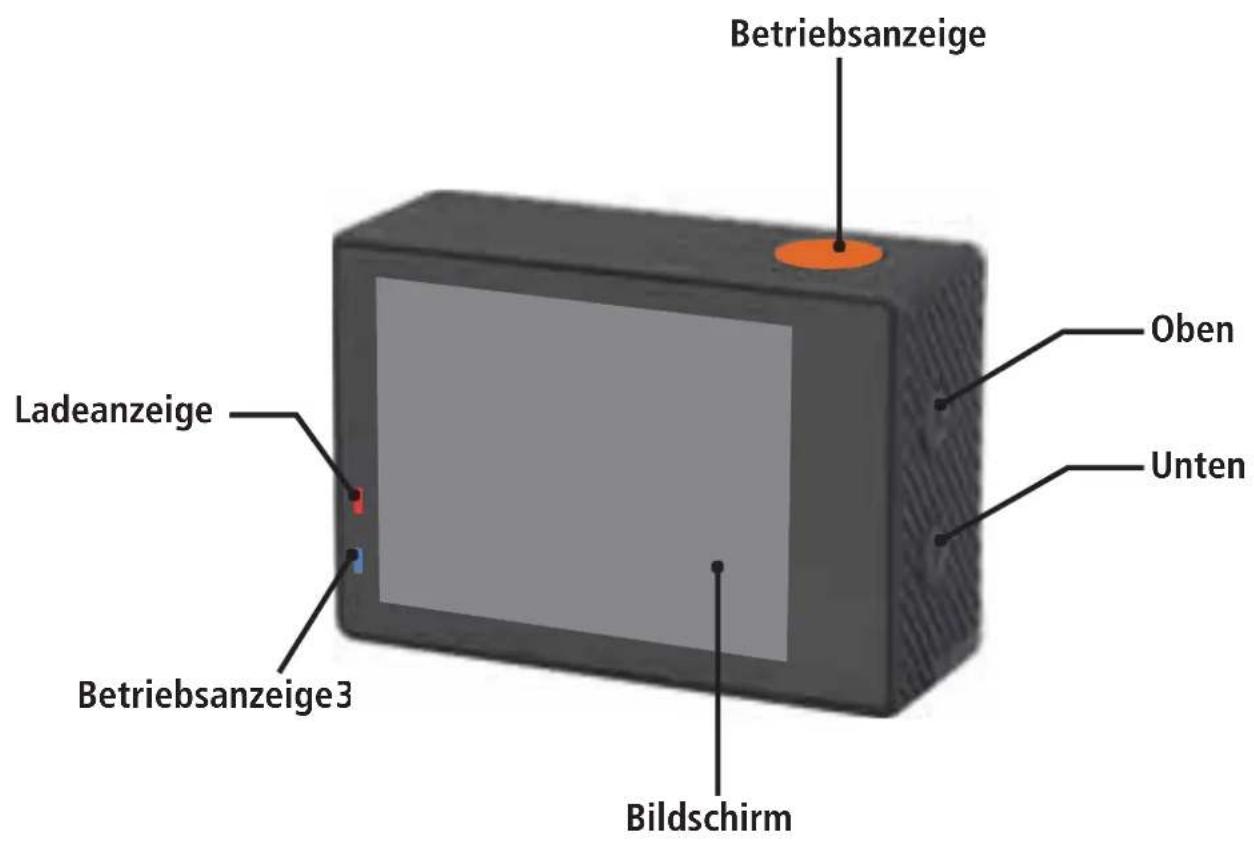

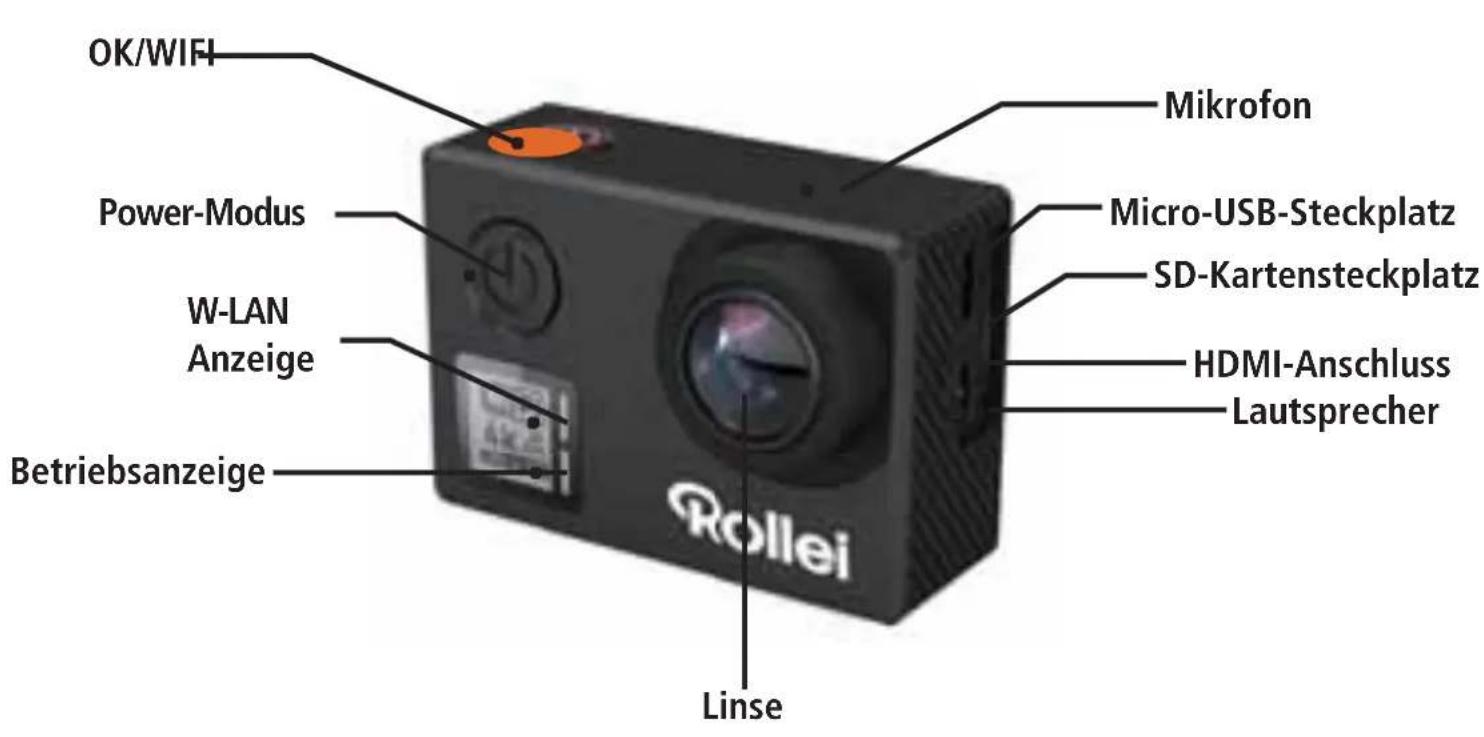

Produktbeschreibung

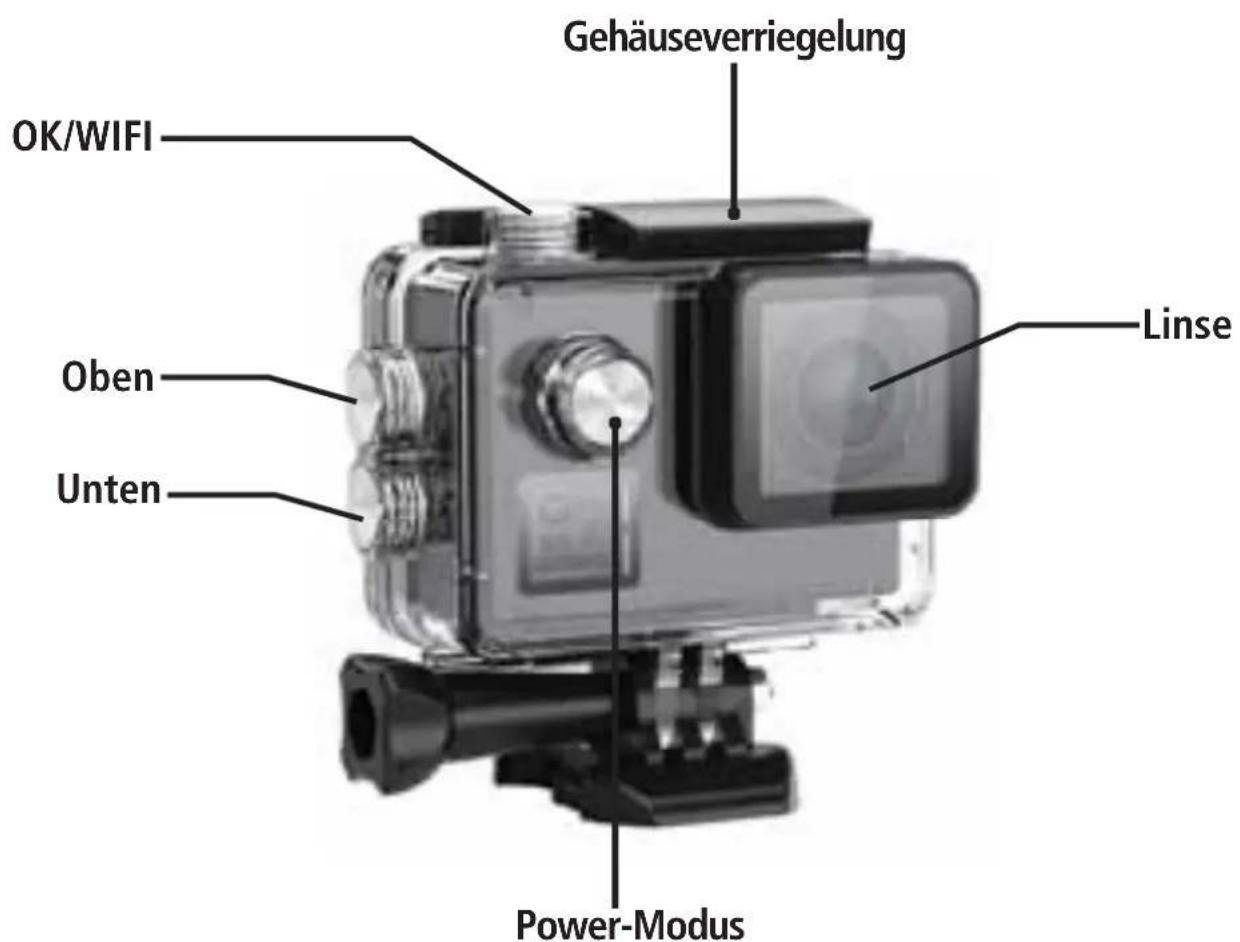

Wasserdichte Gehäusebeschreibung

Betrieb

1. Mikro-SD-Karte einstecken

Hinweis:itte wahlen Sie eine microSD-Karte und formatieren Sie die Speicherkarte mit einem Computer oder der Kamera vor dem ersten Gebrauch.

1. Batterie einsetzen und entfernen

A. Das Batteriefach kann gegen unbeabsichtigtes Öffnen gesichert werden. Sie finden also eine Sperrtaste am Batteriefach. Um das Batteriefach zu öffnen, entriegeln Sie es und schiben Sie es in die auf der Abdeckung angezeigte Richtung.
B. Setzen Sie den Akku so in die Kamera ein, wie es durch die Symbole + / - sowie den Pfeil auf dem Akku angegeben ist.
C. Batterieleistung, siehe Symbole: Vollstrommodus " " Low-Power-Modus "
D. Batterie entfernen: Batteriefachdeckel öffnen und Akku herausnahmen.

Hinweis:itte schieben Sie die Sperre≦des Mal auf die Position "LOCK",bevor Sie das Gerät benutzen.

1. Akku-Aufladung

A. Die Batterie kann aufgeladen werden, indem sie an einen Computer oder ein Netzteil angeschlossen wird.
B. Die Kamera kann während des Ladevorgangs Videos aufnehmen (Wechseln Sie damit in den Fahrzeugmodus).
C. Die Kamera kann auch geladen werden, wenn die Kamera ausgeschaltet ist.

1. Power-Modus

Halten Sie die Ein-/ Aus-Taste für 3-5 Sekunden gedrückt, um sie ein- oder auszuschalten.

5.Mode-Umschaltung

Drücken Sie die Power Taste mehrfach hintereinander um zwischen den einzelnen Modi zu wechseln: Videoaufnahme, Fotoaufnahme, Wiedergabe.

6.WiFi Steuerung

Bevor Sie die WiFi Funktion nutzen, installieren Sieitte die App "Rollei 530-630" auf Ihr Smartphone oder Tablet PC. Nachdem Sie die Kamera eingeschaltet haben, drucken Sie die WiFi-Taste fur zwei Sekunden und schalten Sie die WiFi-Funktion ein / aus. Wenn WiFi eingeschaltet ist, wird das WiFi-Symbol auf dem Display angezeigt. Wenn WiFi eingeschaltet ist, wird die Kamera zurückgesetzt. WiFi-Symbol wird grün nach dem Zurücksetzen und Warten auf 5 Sekunden (dies druckt aus, dass WiFi kann jetzt normal angeschlossen werden).

Öffnen Sie die WiFi-Verbindung auf Ihrm Mobiltelefon, um nach der Kamera zuuchen: AC530 aus den verfügbaren drahtlosen Netzwerken. (Password is1234567890).

Starten Sie die Software "Rollei 530-630".

7. Fernbedienung

Starten Sie die Kamera und gehen Sie zum "Einstellungsmenu". Wahlen Sie "Fernbedienung Pair" und drücken Sie "OK". Die Kamera zeigt "Fernbedienung Pair Start" an. Gleichzeitig drücken Sie eine beliebige Taste auf der Fembedienung und das blau Licht beginnnt zu blinken. Auf dem Kameradisplayerscheint "Pair"

und nach ca. 20 Sekunden wird "remote control Pair Success!" auf dem Bildschirm angezeigt. Das heißt, die Verbindung wird erfolgreich durchgeführt und die Kamera kehrt in den normalen Modus zurück.

1. Aufnehmen von Videos und konfigurieren der Aufnahmeeinstellung

8-1 Videoaufnahme

Wechseln Sie in den Videomodus und es wird ein Symbol in der oberen linken Ecke des Bildschirms. Drücken Sie OK, um die Aufnahme zu starten, und das Symbol beginnnt zu blinken. Drücken Sie erneut "OK", um die Aufnahme zu beenden und das Symbol verschwindet.

8-2 Fotomodus

Schalten Sie die Kamera ein und drücken Sie "die Modustaste", um "den Fotomodus" auszuwahlen. Das Symbol in der oberen linken Ecke des Bildschirms zeigt an, dass sich die Kamera im Fotomodus befindet.

Drucken Sie "OK", um Fotos zu machen.

8-3 Burst-Modus

Schalten Sie die Kamera ein und drücken Sie "die Modustaste", um "den Serienbildmodus" auszuwahlen. Das Symbol in der oberen linken Ecke des Bildschirms zeigt, dass sich die Kamera im Burst-Fotoaufnahme demodus befindet. Drücken Sie "OK", um Fotos zu machen.

8-4 Dateispeicher & Wiedergabe

Schalten Sie die Kamera in den "Wiedergabemodus" ("Wird in der oberen linken Ecke des Video-Vorschau-Modus angezeigt, und"Wird in der oberen linken Ecke des Foto-Vorschau-Modus angezeigt.), Wahlen Sie Dateien mit den UP- und DOWN-Pfeilen aus, und spiel den sie ab indem Sie die Aufnahmetaste drucken. Sie konnen auch per Handy über WiFi wiedergeben.

Hinweis: Falls die Kamera während des Gebrauchs einfriert, entfernen Sie den Akku und legen Sieihn anschließend wieder ein.

Technische Daten
Bild Sensor	Art	1/2.3" CMOS 14MP
	Effektive Pixel	Ca. 14Mega-Pixel (4320 * 3240)
		Ca. 14,24 MegapixelAusgangs pixel
Linse	Brennweite	Linse f = 3,06 mm
	F Nr.	F= 2.8
	F.O.V (D)	166°(H=120° V=89°)
LCD Bildschirm		2 "960 * 240 Punkte Matrix TFT LCD
Viewfinder	Optischer Sucher	Nein
Fokussierung	Art	Fest
Belichtung	Steuern Pro grammierte AE
	Kompensation	±2EV (0.33 EV steps) -2.0/-1.0/+0.0/+1.0/2.0
	ISO-Äquivalent	Auto, 100, 200, 400, 800, 1600
LED Modi	Nein
Weißabgleich		Auto / Tageslicht / Schatten / Wolfram Licht / Leuchtstoff / Unterwasser

GE

Video Auflösung	4K / 30P	4K 3840x2160 P30 2.7K 2704x1520 P30 1080P: 1920x1080 P60/P30 720P: 1280x720 P120/P60/P30
Audio Mic und Lautsprecher (Mono) ausgestattet
Bildstabilisierung An/aus
Fernbedienung Fernsteueraungsbstand ist ungebahr 8 Meter
Fernsteuerungspaarung		Wahlen Sie Remote Pair
	Medien	Internet Speicher: kein internet Speicher Externes Gedächtnis: Unterstützung von Micro SDHC Karten bis zu 64GB
	Video-Encoder	H.264
	Bildgroße 14MP	14M (4320x3240) 10M (4320x2430) 8M (3840x2160) 5M (2592x1944) 2M (1920x1080)
Video-Ausgang		HDMI: Unterstützung 1920x1080 P60, Ausgang mit CEC Composite: NTSC / PAL
Zeitrafferfung		OFF / 3 Sekunden / 5 Sekunden / 10 Sekunden / 30 Sekunden / 60 Sekunden

GE

Foto-Funktionen		Selbstauslöser: AUS / 3 Sekunden / 5 Sekunden / 10 Sekunden / 30 Sekunden / 60 Sekunden Burst Rate: OFF / 3 P / s / 7 P / s / 15 P / s / 30P / s Zeitraffer Fotointervall: OFF / 3 Sekunden / 5 Sekunden / 10 Sekunden / 30 Sekunden Zeitraffer Foto-Shooting-Zeit: 5Min / 10Min / 15Min / 20Min
	Standardmodus	Video
	EIS An /aus
	Bewegungserkennung	Aus / Niedrig / Mittel / Hoch
	Schleifenaufzeichnung	AUS / 2 Min. / 3 min. / 5 Minuten.
	TV-Modus	NTSC / PAL
	Licht Freq.	50HZ / 60HZ
	Abblenden	OFF / 30 Sekunden / 1 Min. / 2 Minuten.
	WiFi LED AN /AUS
	Scharfe Stark / Normal / Weich
	Szenenmodus	Normal / Flashi / Nacht / Sport / Landschaft / Porträt / Sonnenuntergang
	ISO Auto / 100 / 200 / 400 / 800 / 1600
	EV : 0.0 EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Zeiteinstellung	Aufbauzeit
	Datumsformat	Y/M/D,D/M/Y,M/D/Y
	W-Ian AN/AUS
	WiFi SSID	AC530
	WLAN Password	1234567890
	Format JA/NEIN
	Standardeinstellung	JA/NEIN
	Version AC530 V1.0
Schnittstelle		USB 2.0: Aufladen / Dateiübertragung
Energiequelle		Li-ion wiederaufladbare Batterie 1050mAh
Abmessungen (W * H * D)		L: 61mm, B: 42mm, H: 23 mm (mit Linsenteil 33mm)
Gewicht	Ca. 78,5 g (mit Batterie)
Unterstützung		Massenspeicherfahrer Windows XP (Service Pack 2) oder higher Mac OS X 10.5.11 oder higher
System Anforderungen
Für Windows		PC mit Prozessor better als Pentium 4 3.2GHz * Windows XP (Service Pack 2) oder higher * Minimum 1 GB System RAM * Minimum 256 MB RAM Grafikkarte * USB-Anschluss, CD-ROM-Laufwerk * 1024 * 768 Pixel, 32-Bit-Farbdisplay kompatibler Monitor

Entsorgung

Verpackungen entsorgen: Zur Entsorgung trennen Sie die einzelnen Verpackungsarten voneinander. Kartons müssen wie Papier entsorgt werden und Folien müssen recycleit werden.

Entsorgung von Elektro- und Elektronik-Altgeräten und / oder Batterien durch Benutzer in Privathaushalten in der Europäischen Union.

Dieses Symbol auf dem Produkt oder auf der Verpackung weist daraufhin, dass diese nicht als Hausmüll entsorgt werden kann. Sie müssen ihre Abfall- und / oder Batterie entsorgen, indem Sie sie auf das jeweilige Rücknahmesystem für das Recycling von Elektro- und Elektronikgeräten und / oder Batterien übertragen. Für weitere Informationen über das Recycling these Gerätes und / oder der Batterie wenden Sie sichitte an Ihr Stadtbüro, den Laden, in dem Sie die Ausrüstung erworbene haben oder an ihren Hausmüllbeseitigungsdienst. Das Recycling von Materialien wird dazu beitragen, die natürlichen Ressourcen zu schonen und sicherzustellen, dass es in einer Weise recycliert wird, die menschliche Gesundheit und die Umwelt schützt.

Batteriewarnung

• Den Akku niemals zerlegen, zerdrücken oder durchstehen oder den Akku kurzschlieben setzen. Setzen Sie den Akku nichthohen Temperaturen aus, wenn der Akku leckt oder wölbt, stoppen Sie weiter.
• Immer mit dem Ladegerät aufladen. Explosionsgefahr, wenn die Batterie durch einen falschen Typersetzt wird.
• Halten Sie den Akku außerhalb der Reichweite von Kindern.
• Batterien können explodieren, wenn sie einem offenen Feuer ausgesetzt sind. Niemals Batterien in Brand bringen.
• Entsorgen Sie verbrauchte Batterien unter Beachtung der ortlichen Vorschriften.
  Vor dem Entsorgendes Gerätes entnehmer Sieitte den Akku.

Konformität

Der Hersteller erklärt hiermit, dass die CE-Kennzeichnung auf die Rollei Actioncam 530 gemäß den grundlegenden Anforderungen und anderen relevanten Bestimmungen der folgenden CE-Richtlinien angewendet wurde:

2011/65 / EG RoHS-Richtlinie
EMR-Richtlinie 2014/30 / EU
2014/35 / EU-LVD-Richtlinie
2012/19 / EG WEEE-Richtlinie
2014/53 / EU-ROT-Richtlinie

Die EG-Konformitätserklarung kann bei der auf der Garantiekarte angegebenen Adresse angefordert werden.

Avvertimento

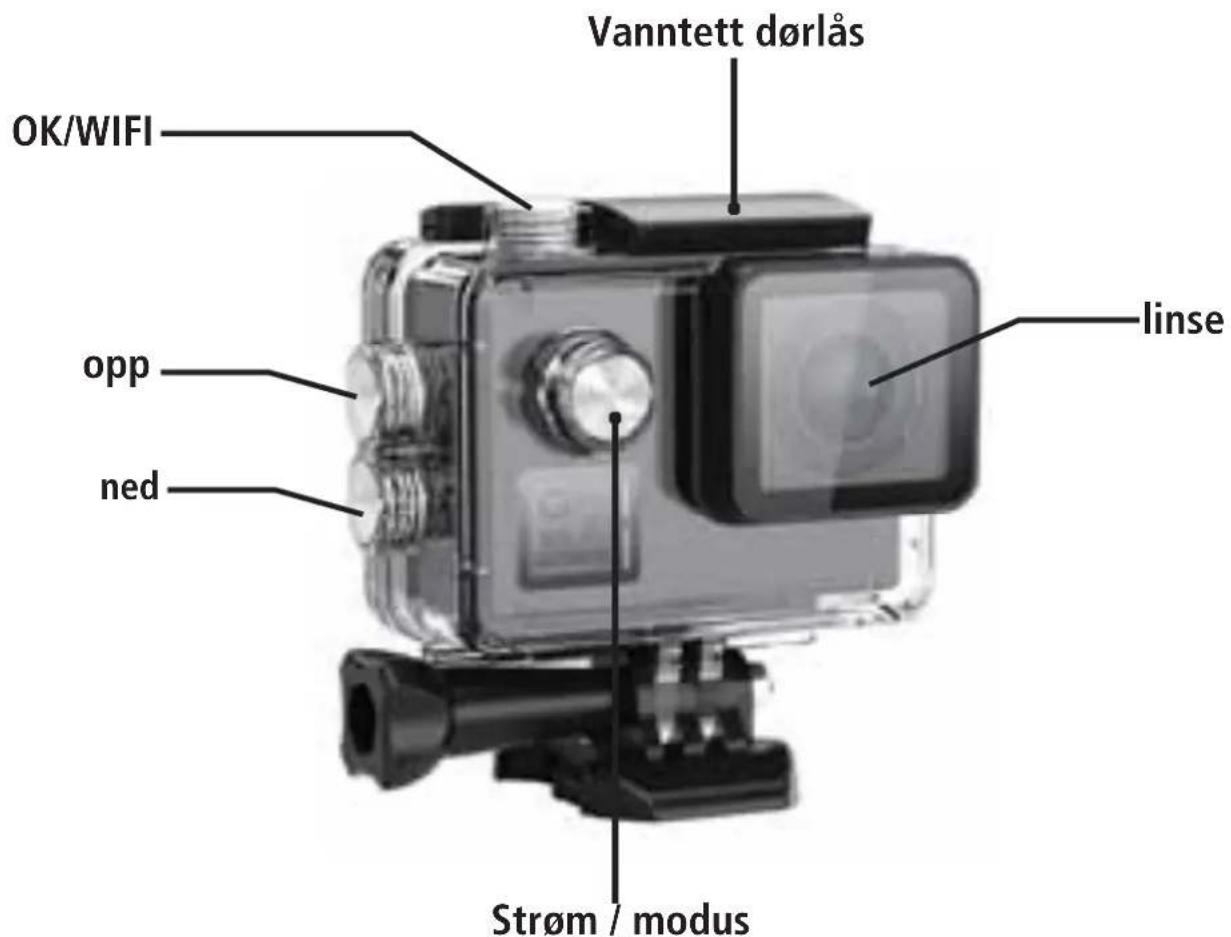

Vanntett Case Beskrivelse
