Mini Max - Bicicletta elettrica Argento - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Mini Max Argento

Questo manuale è valido per le seguenti Biciclette a Pedalata Assistita (EPAC)

MiniMax MiniMax GT MiniMad

Indice

1. Introduzione
2. Awvertenze su uso e sicurezza
3. Panorama del prodotto
4. Scheda tecnica
5. Assemblaggio
6. Display
7. Batteria
8. Messa in servizio
9. Conservazione, manutenzione e pulizia
10. Responsabilità e termini generali di garanzia
11. Informazioni sullo smaltimento

Manuale d'uso

Istruzioni originali

Grazie per aver scelto quello prodotto.

Per informazioni, supporto tecnico, assistenza e per consultare i termini generali di garanzia rivolgersi al proprio

rivenditore o visita il site www.argentobike.it

Per i ricambi vai sul site www.urbanemobility.com

1. Introduzione

Generalità

Questo manuale costituisce parte integrante ed essenziale della bicyclicta a pedalata assistita (EPAC).

Prima della messa in funzione, è indispensable che gli utilizzatori leggano, comprehando ed eseguo scrupolosamente le dispositionsi che seguono.

L'azienda non risponde dei anni causati e non è in alcun modo responsabile dei anni provocati a cose o persona nelle fattispecie in cui:

• il prodotto venga utilizzato in modo improprio o non conforme a quanto riportato nel manuale di istruzioni;
• il prodotto, in seguito all'acquisto, venga alterato o manomesso in tutti o in alcuni dei loro componenti.

Nell'ottica del continuo sviluppo technologico, la casa costrutrice si riserva di modificare il prodotto sulla preavviso e se nza che sua automaticamente aggiornato lo dato manuale. Per informazioni e per consultare le eventuali revisioni di quello manuale visita il site www.argentobike.it

Servizio assistenza

Per qualunque inveniente o richiesta di chiarimento contattate alla esitazioni il Servizio Assistenza del Suo Rivenditore autorizzato che dispone di personale competente e specializzato, attrezzature specifiche e ricambi originali.

Notalegale sull'utilizzo

Verificare e rispectare il codice della strada e le normative locali di circolazione vigenti in materia ciclistica in relazione alle restrizioni sulla tipologia dei conducenti che possono utilizzato il prodotto ed all'utilizzo stesso di quello tipo di prodotto.

Forma grafica delle avventenze di sicurezza

Per identificare i messaggi di sicurezza nel presente manuale, saranno utilizzati i seguenti symboli grafici di segnalazione che hanno la funzione di attirare l'attenzione dellettore /utilizzatore ai fini di un uso corretto e sicuro della bicyclicta a pedalata assistita.

ATTENZIONE

Prestare attenuatione

Evidenzia le regole da rispetto per evitare di danneggiare la bicyclicta a pedalata assistita e/o impedire il verificarsi di situazioni pericolose.

PERICOLO

Rischi residui

Evidenzia la presenza di pericoli che causano rischi residui ai quali l'utente deve prestare attenzione per evitare lesioni o danni materiali.

2. Avvertenze su uso e sicurezza

Regole generali per la sicurezza

Anche se si è giornatici nell'uso della bicyclicetta a pedalata assistita, è necessario seguire le istruzioni qui riportate, nelle precauzioni di carattere generale da osservare durante la guida di un mezzo a motore.

E' importante dedicare il tempo necessario per imparare le basi della pratica del prodotto per evitare qualsiasi incidente grave che possa aver luogo nelle prime fasi di utilizzo. Rivolgersi al proprio rivenditore per ricevere adeguato supporto in merito alle corrette modalità di utilizzo del prodotto o per essere indirizzato presso un'organizzazione di formazione appropriata.

L'Azienda declina agli responsabilità diretta o indiretta derivata dal cattivo utilizzo del prodotto, inadempienze tanto relative alle normative stradali quanto alle istruzioni di questo manuale, incidenti e controversie causate dal mancato rispetto delle normative e da azioni illegali.

Questo prodotto deve essere utilizzato per scopi ricreativi, non può essere utilizzato da più di una persona contemporaneamente e non deve essere utilizzato per il trasporto passeggeri.

Nonambiare in alcun modo la finalità di utilizzo del veicolo, quello prodotto non è adatto a fare acrobaze, competizioni, trasportare oggetti, trainare altri veicoli o appendici.

Il livello di pressione sonora di emissione ponderato A all'orecchio del conducente è inferiore a 70 dB(A).

Uso della bicyclicta a pedalata assistita

Ogni utilizzatore deve aver prima letto e compreso le istruzioni e le informazioni presenti nel manuale.

Nel caso in cui, in occasione dell'assemblaggio, si rileva quale difetto di fabbrica, dei passaggi non chiari o difficultà nelle'assemblaggio stesso o nelle regolazioni, non guidare il veicolo e contatta il loro rivenditore o visita il situ www.argentobike.it per ricevere assistenza tecnica.

ATTENZIONE

Rischi connessi all'uso della bicyclicta a pedalata assistita

Nonostante l'applicazione dei dispositivi di sicurezza, per un uso sicuro della bicyclicetta a pedalata assistita si deve prendere,.
nota di tutte le prescrizioni relative alla prevenzione degli infortuni riportate in quello manuale.

Rimanere sempre concentrati durante la guida e non sottovalutare i rischi residui connessi all'uso della bicycletta a pedalata assistita.

ATTENZIONE

Responsibilità

Il conducente ha l'obbligo di usare la bicyclicta a pedalata assistita con la massima diligenza e nel piano rispetto del codice della strada e di tutte le norme in materia cicclistica vigenti nel Paese di circolazione.

E importante tenere presente che quando ci si trovva in un luogo pubblico o sulla strada, anche seguondo quello manuale alla lettera, non si è immuni da lesions causate da violazioni o azioni inappropriate intraprese nei confronti di altri veicoli, ostacoli o persone. Il cattivo utilizzo del prodotto o il mancato rispetto delle istruzioni di quello manuale possono provocare seri danni.

Il conducente ha altresi l'obbligo di mantenere pulito ed in perfetto stato di efficienza e di manutenzione la bicyclicta a pedalata assistita, di eseguire diligentemente i controli di sicurezza di sua competenza或者其他 che di conservare tutte la documentazione relativa alla manutenzione dell prodotto.

Il conducente deve valutare attendamente le condizioni atmossferiche che potrebbero renderere pericoloso l'utilizzo della bicycletta a pedalata assistita.

Questo prodotto è un veicolo, pertanto, più velocemente si guida, più lo spazio di frenata si allunga. A tal proposito, si consiglia di moderare la velocità e di mantenere una adeguata distanza di frenata nel caso in cui ci si trovi in condizioni climatiche avverse e/o in caso di circolazione intensa.

Su strade bagnate, scivolose, fangose o ghiacciate, lo spazio di frenata aumenta e l'aderenza diminuisce notevolmente rischiando di far slittare le ruote e facendo perdere l'equilibrio rispetto alle strade asciutte.

E necessario quindi condurre il veicolo con maggiore prudenza, Maintainere adeguate velocità e distanze di sicurezza da alti veicoli o pedoni.

Fare maggiore attenzione quando si guida su strade sconosciute.

Per la propria sicurezza si consiglia di indossare adeguati dispositivi di protezione (casco, ginocchiere e gomitiere) per proteggersi da eventuali cadute e lesions nelle cui segna il prodotto. Quando si presta il prodotto, fare indossare dispositivi di sicurezza al conducente e spiegare come utilizzare il veicolo. Per evitare lesioni, non prestare il prodotto a persona che non sanno come utilizzato.

Indossare sempre le scarpe prima dell'utilizzo del prodotto.

Il prodotto è stato progettato per consentire il carico di un peso massimo complessivo (conducente ed eventuale carico). I航运amento non superiore al valore riportato nella scheda technique del prodotto.

Evitare in qualsiasi circostanza di utilizzato il prodotto in presenza di carico complessivo trasportato superiore a quanto prescritto per non incorrere nel rischio di deteriorare l'integrità delle componenti strutturali ed elettroniche dello stesso.

La bicyclicta a pedalata assistita (EPAC), conformamente a quanto previsto alla normativa di riferimento vigente EN 15194, è un mezzo di trasporto adibito al trasporto di una sola persona.

Il trasporto di un passeggero è amissibile esclusivamente nell'ambito delle normative vigenti nel Paese di circolazione in merito a: età minima del conducente, età massima del passeggero trasportato, dotazione dispositivi di trasporto passeggero normativamente omologati ed autorizzati.

E' responsabilità dell'utente accertarsi dell'idoneità dei dispositivi di equipaggiamento del prodotto adibiti al trasporto del passeggero in termini di caratteristiche costruttive, sistemi di sicurezza, sistemi di anticoraggio e della relativa installatione e montaggio sulla bicyclicetta a pedalata assistita conformmente a quanto previsto alla struttura della stessa ed entro i limiti di carico previsti (carico massimo sostortato dal prodotto e dal portapacchi in dotazione, se presente).

L'utente è inoltre responsabile in merito alla dotazione ed installatione di dispositivi di equipaggiamento del prodotto adibiti al trasporto di oggetti e animali (es: portapacchi, borse portabagagli, cestini portaoggetti, ecc...) in conformità a quanto normativamente omologato ed autorizzato nel Paese di circolazione ed a quanto previsto dalla struttura dello stesso ed entro i limiti di carico previsti (carico massimo sostortato dal prodotto e dal portapacchi in dotazione, se presente).

ATTENZIONE

L'installazione sul prodotto di accessori e dispositivi di equipaggiamento,或者其他 costituire fattore incidente delle prestazioni e sulle modalità di utilizzo dello stesso, cui in caso di relativa inidoneità èssoere causa di danni compromettendone il corretto funzionamento e le condizioni di sicurezza in fase di utilizzo.

Per informazioni in merito alla dotazione ed installatione di dispositivi di equipaggiamento adeguati ed idonei al prodotto, rivolgersi al proprio rivenditore autorizzato o ad operatori specializzati.

Avvertenze per gli utenti

• La bicyclicetta a pedalata assistita può essere utilizzata solo da adulti e ragazzi esperti.
• Non assumere alcohol o droge prima di guidare la bicyclicta a pedalata assistita.
• Questo modello di bicycletta a pedalata assistita è progettato e costruito per essere usato all'aperto, su strade pubbliche o piste ciclabili.
  Non chiedere alla bicyclicta a pedalata assistita prestazioni superiori a quelle per cui è stata progettata; non transitare su superfici con pendenza superiore al 10% , terreni sconnessi ed accidentati (fondi stradali irregulari, con buche, avvallamenti, ostacoli).
• Non guidare mai la bicyclicetta a pedalata assistita con parti smontate.
• Evitare superfici irregulari ed ostacoli.
• Guidare con entramble le mani sul manubrio.
  Sostituiere partu usurate e/o danneggiate, controllare che le protezioni funzionino nel mode corretto prima dell'utilizzo.
• Tenere lontano i bambini da parti plastiche (inclusi i materiali di imballo) e piccole parti che possono provocare soffocamenti.
• Supervisionare i bambini per assicurarsi che non giochino con il prodotto.
• Eliminare eventuali spigoli taglienti causati dall'utilizzo improprio, rotture o danneggiamenti del prodotto.
• Prestare massima attenzione utilizzato il prodotto in prossimità di pedoni ed averere cura di rallentare e segnalare la propria presenza per evitare di spaventarli sopraggiungendo alle loro spalle.
• Assemblare correttamente il prodotto.

ATTENZIONE

Modalità di utilizzo

La bicycletta a pedalata assistita è una bicycletta equipaggiata con un motore elettrico ausiliario che si attiva esclusivamente quando si azionano i pedali.

Il motore, quindi, non sostituisce il lavoro muscolare delle gambe, ma le aiuta a fare meno fatica, attivandosi nelle modalità previste dal funzionamento delle componenti elettriche ed elettroniche in dotazione al prodotto: batteria, comandi al manubrio, sensori ed elettronica di controllo (centralina).

In dettaglio, il motore elettrico è alimentato da una batteria e viene controllato da una centralina che ne gestisce l'erogazione della potenza e la spinta aggiantiva da fornire al contributo muscolare originato alla pedalata del conducente in base allalettura di valori forniti in tempo reale da una series di sensori (PAS), posizioni at esternamente sul telaio o all'interno dei componenti stessi, ed in funzione dei parametri di gestione inserti dall'utilizzatore attraverso i comandi al manubrio (Display).

Il motre elettrico in dotazione alla bicyclicetta a pedalata assistita, conformmente a quanto previsto dai requisiti della Direttiva Europea 2002/24/CE,及其他 ad attivarsi esclusivamente in supporto alla funzione di pedalata muscolare fornita dall'utilizzatore, si disattivera al raggiungimento dei 25km / h di velocità.

La bicyclicta a pedalata assistita è stata progettata e costruita per essere guidata all'esterno, sulla viabilità pubblica e nelle piste ciclibili, su superfici asfaltate e/o terreni adeguati alle specifiche caratteristiche tecniche e strutturali del prodotto.

Ogni modifica dello stato di costruzione può compensettere il comportamento, la sicurezza e la stabilità della bicyclicta a pedalata assistita e può condurre ad un incidente.

Altri tipi di impiego, oppure l'ampliamo dell'impioo altre quello previsto, non corrispondono alla destinazione attribuita dal costruttore, pertanto il costruttore non vuassumeri alcuna responsabilita per dani eventually risultanti.

L'autonomia della batteria in dotazione alla bicyclicetta a pedalata assistita, e quindi il relative dato di percorrenza in km stimato, cui potere sensibilmente a seconda delle specifiche modalità di utilizzo (carico complessivo trasportato, contributo muscolare fornito dal conducente, livello di assistenza elettrica alla pedalata selezionato, frequenza partenze/ripartenze), delle condizioni meccaniche ed elettriche del prodotto (pressione ed usura degli pneumatici, livello di efficienza della batteria) e degli influssi esterni (pendenze e fondo stradale, condizioni atmosseriche).

Prima di anni utilizzo controllare con attenzione il corretto funzionamento dei freni ed il loro stato di usura, verificare la pressione degli pneumatici, l'usura delle ruote e lo stato di carica della batteria.

Controllare regolarmente il serraggio dei varie elementi imballonati. I dadi e tutti gli altri fissaggi autoserranti possono perdere la loro efficienza, è quindi necessario controllare periodicamente e stringere questi componenti.

Come tutti i componenti meccanici,anche quello prodotto è soggetti ad usura e forti sollecitazioni. Materiali e componenti diversi possono reagire all'usura o alla fatica da sollecitatione in modi diversi. Se la vita utile di un componente venisse superata, potrebbe rompersi improvvisamente, causando lesioni all'utilizzatore. Qualsiasi forma di crepa, graffiti o cambiamento di colorazione in zone molto sollecitate indica che la vita del componente è stata raggiunta e deve essere sostituito.

ATTENZIONE

Velocità consentita

La velocità massima consentita per legge è di 25km / h

La centralina è stata configurata per non permettere variazioni al parametro della velocità massima.

Eventuali interventi non autorizzati dal costruttore alla centralina,或者其他 a costituire causa invalidante delle condizioni di garanzia sul prodotto, escludono il costruttore da eventuali responsabilita relative a danni causati a persone e/o cose.

PERICOLO

Pericolo di infortuni

Tenere una velocità e un comportamento adeguati alle proprie capacità, non usare mai la bicycletta a pedalata assistita或者其他 25Km/h in quanto si potrebbero causare gravi danni ed infortuni a se stessi o ad altre persona.

ATTENZIONE

Ambiente di utilizzo

La bicycletta a pedalata assistita cui esere utilizzata all'esterno, in assenza di condizioni atmsoferiche avverse (pioggia, grandine, neve, vento forte, ecc.).

Temperatura massima ammessa: +40°C

Temperatura minima ammessa: +0^

Umidità massima ammessa: 80%

L'ambiente di utilizzo deve presentare un fondo asfaltato piano, compatto, privo di asperità, buche o avvallamenti, privo di ostacoli e macchie d'olio.

Inolte il luogo di utilizzo deve essere illuminato, dal sole o da lui artificiali, in modo tale da garantire la corretta visione del percorso e dei comandi della bicycletta a pedalata assistita (consigliati da 300 a 500 lux).

Usi impropri e controindicazioni

Le azioni qui di seguito descripte, che oviamente non possono coprir l'intero arco di potenziali possibilità di "cattivo uso" della bicyclicta a pedalata assistita, sono da considerarsi assolutamente vietate.

Utilizzare la bicyclicetta a pedalata assistita per impieghi diversi da quelli per i quali è stata costruita.
Utilizzare la bicyclicta a pedalata assistita se il proprio peso è superiore a quello consentito.
- Utilizzare la bicyclicetta a pedalata assistita sotto l'effetto di alcohol o droghe.
Utilizare la bicyclicta a pedalata assistita in aree soggette a rischio di incendi, esplosioni od in ambienti con atmogera corrosiva e/o chimicamente attiva.
Utilizzare la bicyclicletta a pedalata assistita in presenza di condizioni atmosferiche avverse (pioggia battente, grandine, neve, forte vento, ecc.).
- Utilizzare la bicyclicletta a pedalata assistita in ambienti scarsamente illuminati.
- Transitare o sostare su terreni sconnessi ed accidentati (fondi stradali irregulari, con buche, avvallamenti, ostacoli, ecc.) per evitare rischi di caduta e seguenti danni al conducente ed al prodotto.
- Ricaricare la batteria in ambiente troppo caldo o non sufficientemente ventilato.
- Coprire la batteria durante la ricarica.
- Fumare outilizzare fiamme libero vicino alla zona di ricarica.
- Eseguire qualsiasi intervento di manutenzione con la batteria collegata.
- Inserire gli arti o le dita fra le parti mobili della bicyclicetta.
- Toccare i freni immediatamente dopo l'uso causa sorriscaldamento.
- Evitare che le componenti elettriche ed elettroniche della bicyclicta a pedalata assistita entrino a contatto con acqua o altri liquidi.
- Modificare o trasformare in alcun modo il prodotto o le sue parti meccaniche ed elettroniche per evitare il rischio di danneggiamenti strutturali, comprometterne l'efficienza e provocare danni.
- Se si rileva quale difetto di fabbrica, se si rilevano rumori insoliti o quale anomalia, non utilizzato il veicolo e contatta il suo rivenditore o visita il situ www. argentobike.it

Protezioni

E severamente vietato modificare o rimuovere le protezioni della batteria, della catena e delle altre componenti installate come le targhette di avventamento e di identificazione.

3. Panorama del prodotto

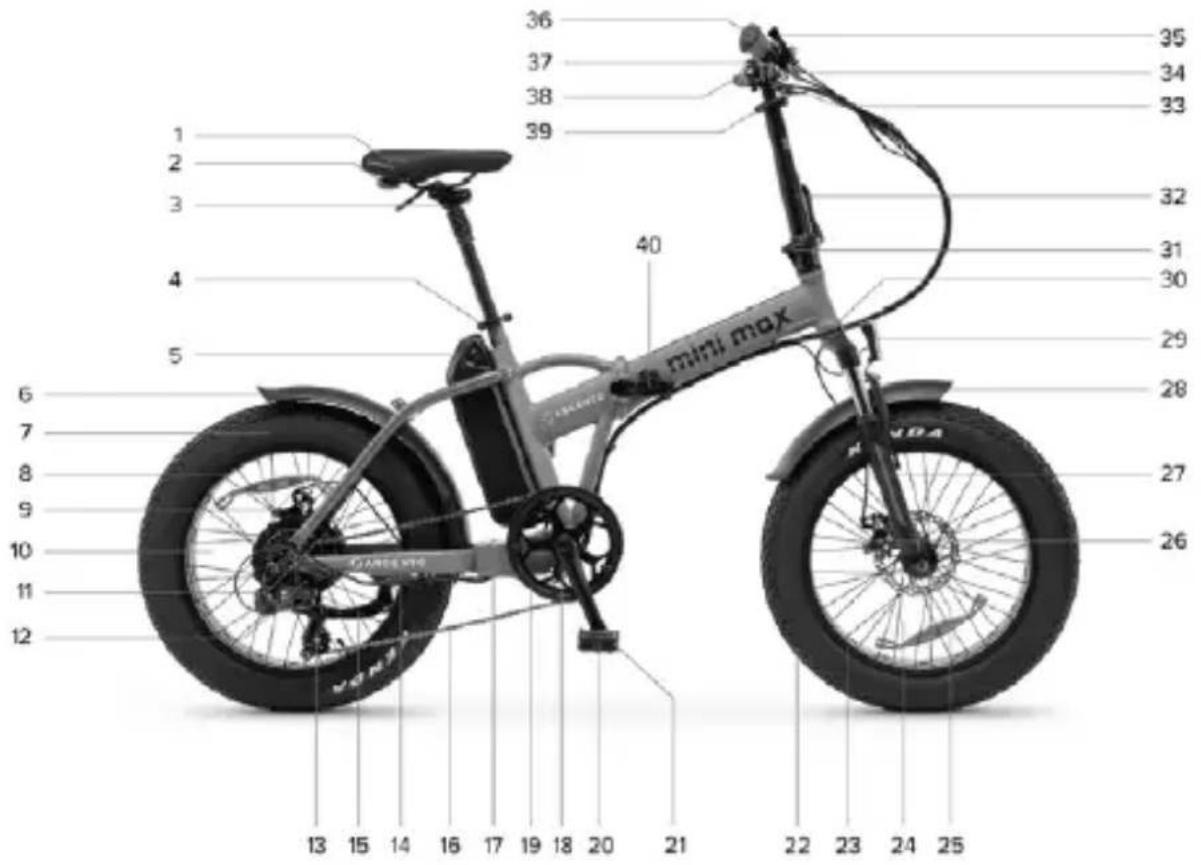

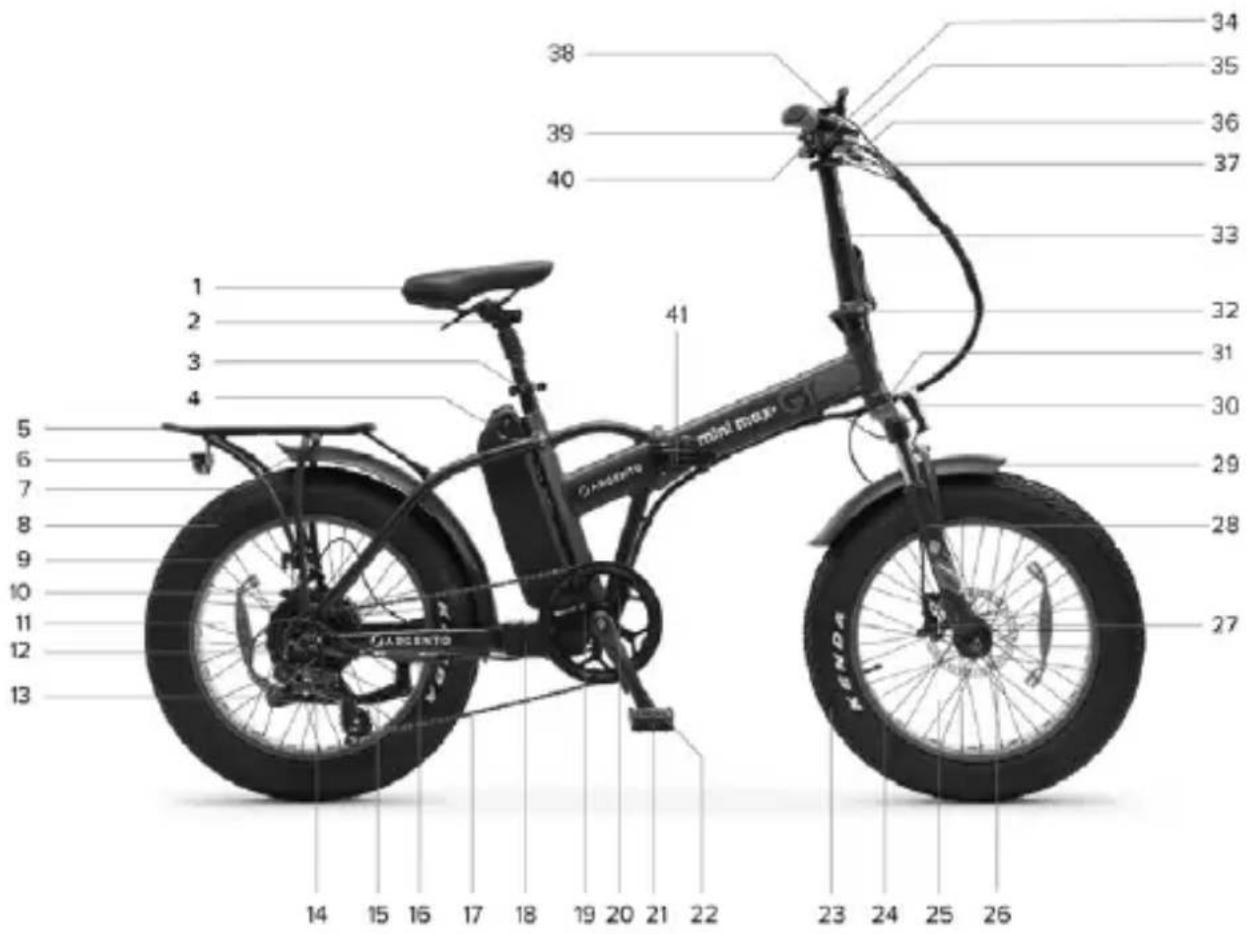

MiniMax

1. Sella
2. Luce posteriore sottosella
3. Cannotto reggisella ribaltabile
4. Collarino reggisella
5. Batteria Li-lon
6. Parafango posteriore
7. Pneumatico posteriore
8. Cerchione posteriore
9. Freno a disco posteriore
10. Ruota posteriore
11. Motore
12. Cassetta 7 velocità
13. Cambio - deragliatore posteriore
14. Presa motore
15. Cavalletto (lato opposto)
16. Catena
17. Vano centralina
18. PAS
19. Corona

20. Pedivella (lato destro)

21. Pedale pieghevole (lato destro)

22. Pneumatico anteriore
23. Cerchione anteriore
24. Ruota anteriore
25. Perno passante / Sgancio rapido ruota anteriore
26. Freno a disco anteriore
27. Forcella ammortizzata
28. Parafango anteriore
29. Luce anteriore a LED
    30.Numero seriale telaio
30. Leva blocco/sblocco piantone manubrio
31. Piantone manubrio telescopico e ripiegabile
32. Attacco manubrio
33. Manubrio
34. Leva freno ruota posteriore (lato destro)
35. Cambio - comando indicizzato
36. Campanello
37. Display
38. Leva freno ruota anteriore (lato sinistro)
39. Meccanismo di aperture/chiusura telaio

1. Sella
2. Cannotto reggisella ribaltabile
3. Collarino reggisella
4. Batteria Li-Ion
5. Portapacchi posteriore
6. Luce posteriora LED
7. Parafango posteriore
8. Pneumatico posteriore
9. Cerchione posteriore
10. Freno a disco posteriori
11. Ruota posteriore
12. Motore
13. Cassetta 7 velocità
14. Cambio - deragliatore posteriore
15. Cavalletto (lato opposto)
16. Presa motore
17. Catena
18. Vano centralina
19. PAS
20. Corona

21. Pedale pieghevole (lato destro)

22. Pedivella (lato destro)

23. Pneumatico anterio
24. Cerchione anteriore
25. Ruota anteriore
26. Perno passante / Sgancio rapido ruota anteriore
27. Freno a disco anteriore
28. Forcella ammortizzata
29. Parafango anteriore
30. Luce anteriore a LED
    31.Numero seriale telaio
31. Leva blocco/sblocco piantone manubrio
32. Piantone manubrio telescopico e ripiegabile
33. Manubrio
34. Leva freno ruota posteriore (lato destro)
35. Leva freno ruota anteriore (lato sinistro)
36. Attacco manubrio
37. Cambio - comando indicizzato
38. Campanello
39. Display
40. Meccanismo di aperture/chiusura telaio

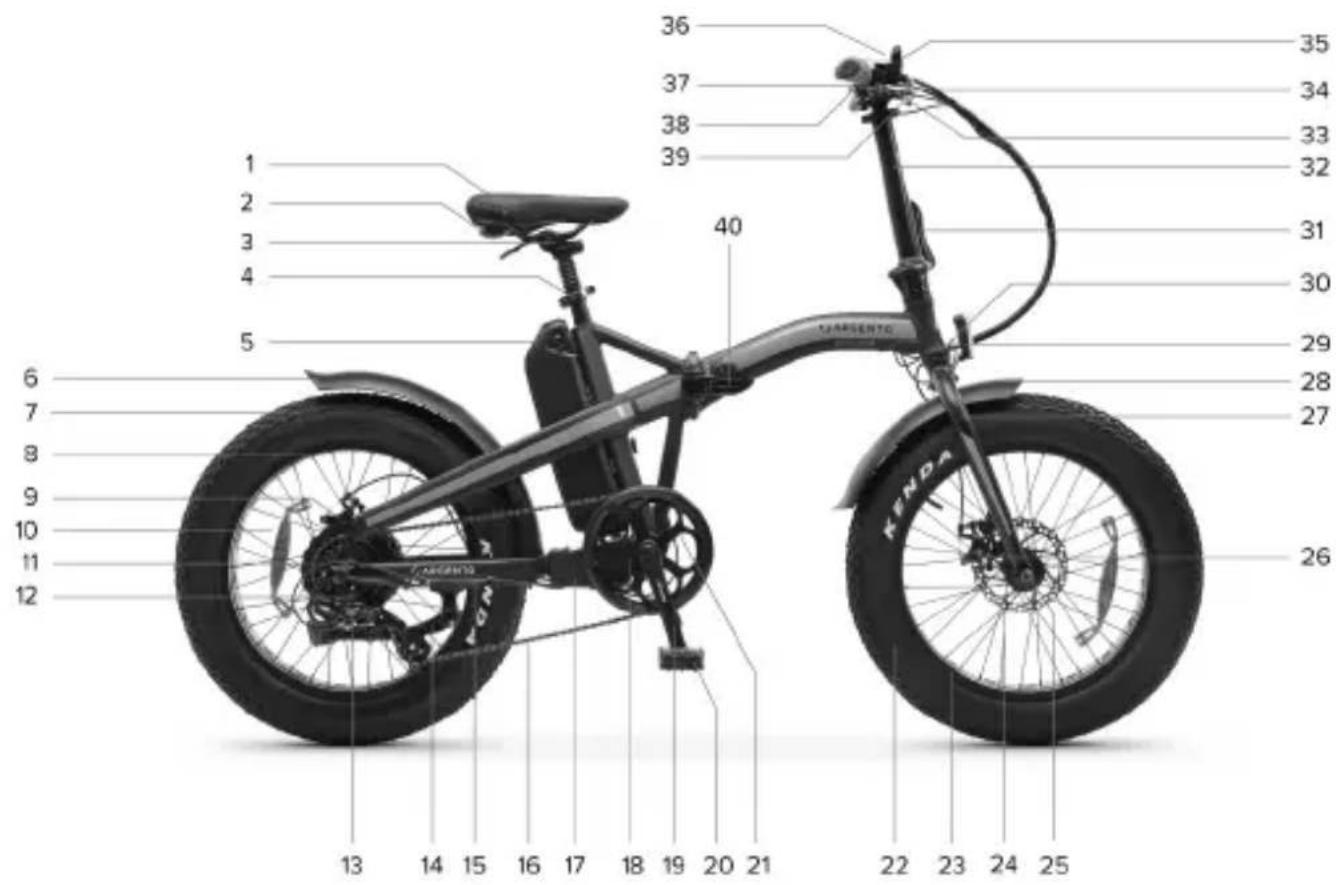

MiniMad

1. Sella
2. Luce posterioris sottosella
3. Cannotto reggisella ribaltabile
4. Collarino reggisella
5. Batteria Li-lon
6. Parafango posteriore
7. Pneumatico posteriore
8. Cerchione posteriore
9. Freno a disco posteriore
10. Ruota posteriore
11. Motore
12. Cassetta 7 velocità
13. Cambio - deragliatore posteriore
14. Cavalletto (lato opposto)
15. Presa motore
16. Catena
17. Vano centralina
18. PAS
19. Pedivella (lato destro)

20. Pedale pieghevole (lato destro)

21. Corona

22. Pneumatico anterio
23. Cerchione anteriore
24. Ruota anteriore
25. Perno passante ruota anteriore
26. Freno a disco anteriore
27. Forcellarigida
28. Parafango anteriore
29. Luce anterioe a LED
    30.Numero seriale telaio
30. Leva blocco/sblocco piantone manubrio
31. Piantone manubrio telescopico e ripiegabile
32. Attacco manubrio
33. Manubrio
34. Leva freno ruota posteriore (lato destro)
35. Cambio - lavoro indicizzato
36. Campanello
37. Display
38. Leva freno ruota anteriore (lato sinistro)
39. Meccanismo di aperture/chiusura telaio

4. Scheda tecnica

Descrizione prodotto Codice prodotto	Codice EAN
MiniMax Red	AR-BI-220008 8052679456031
	AR-BI-210004 8052870486639
MiniMax Yellow	AR-BI-220009 8052679456048
	AR-BI-210005 8052870486646
Informazioni generiche
Display LCD - CDC13-BT
Motore Bafang 36V 250W brushless - posteriore
Batteria Li-Ion 36V 10.4Ah 374Wh - esterna ed estraibile
Freni a disco meccanico anteriore e posteriore - leve freno con sensore cut-off
Cambio Shimano 7 rapporti (1x7) - deragliatore posteriore
Trasmissione a catena - 7 velocità
Ruote 20" anteriore e posteriore
Luci LED anteriore e posteriore
Telaio in alluminio 6061 - ripiegabile
Caricabatteria Input: AC 100V-240V 1.8A (Max) - Output: DC 42V 2.0A (Max)
Carico massimo supportato E-Bike 100 kg
Peso E-Bike	26 kg"
Velocità massima	25 km/h

Descrizione prodotto Codice prodotto	Codice EAN
MiniMax GT	AR-BI-220010 8052679456055
	AR-BI-210038 8052679456352
Informazioni generiche
Display LCD - CDC13-BT
Motore Bafang 48V 250W brushless - posteriore
Batteria Li-Ion 48V 12.8Ah 615Wh - esterna ed estraibile
Freni a disco idraulico anteriore e posteriore - leve freno con sensore cut-off
Cambio Shimano 7 rapporti (1x7) - deragliatore posteriore
Trasmissione a catena - 7 velocità
Ruote 20" anteriore e posteriore
Luci LED anteriore e posteriore
Telaio in alluminio 6061 - ripiegabile
Caricabatteria Input: AC 100V-240V 2.0A (Max) - Output: DC 54.6V 2.0A (Max)
Carico massimo supportato E-Bike 100 kg
Carico massimo supportato portapacchi	15 kg
Peso E-Bike	27 kg~
Velocità massima	25 km/h
Descrizione prodotto Codice prodotto Codice EAN
Argento E-Bike MiniMad	AR-BI-220014 8052679456093
Informazioni generiche
Display LCD - CDC13-BT
Motore Bafang 36V 250W brushless - posteriore
Batteria Li-Ion 36V 10.4Ah 374Wh - esterna ed estraeaile
Freni a disco meccanico anteriore e posteriore - leve freno con sensore cut-off
Cambio Shimano 7 rapporti (1x7) - deragliatore posteriore
Trasmissione a catena - 7 velocità
Ruote 20" anteriore e posteriore
Luci LED anteriore e posteriore
Telaio in alluminio 6061 - ripiegabile
Caricabatteria Input: AC 100V-240V 1.8A (Max) - Output: DC 42V 2.0A (Max)
Carico massimo supportato E-Bike 100 kg
Peso E-Bike 25 kg~
Velocità massima	25 km/h

5. Assemblaggio

Estrarre con cura il prodotto dal proprio l'imballo* e provvedere alla rimozione dei materiali di protezione prestando attenzione a non danneggiare le relative parti estetiche e a non forzare cavi e componenti preassemblate.

*La rimozione dall'imballo deve essere eseguita da due persone adulte per garantire l'integrità del prodotto ed evitare il rischio di incorrere in infortuni e/o schiacciamenti.

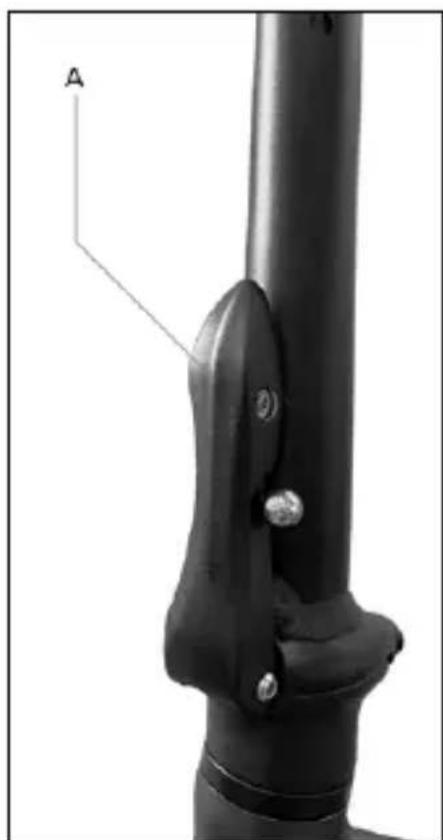

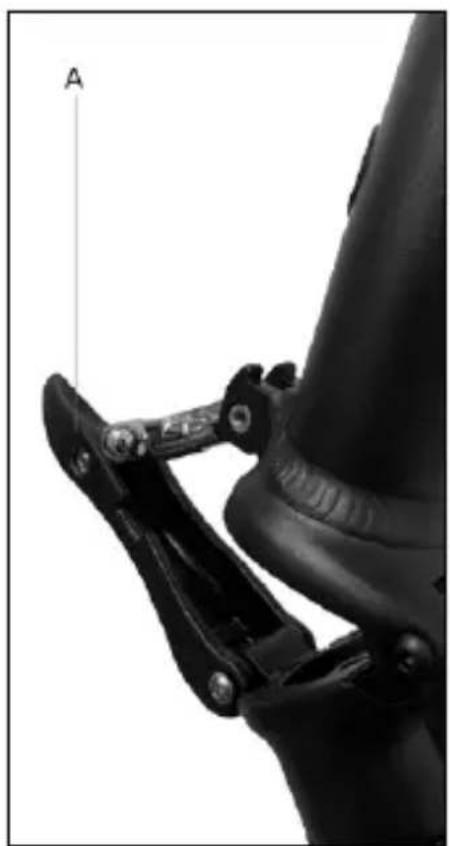

Posizionamento piantone manubrio

Sollevare il pianitone manubrio in posizione verticale; serrare il pianitone manubrio atraverso il dispositivo di bloccaggio. indicato alla lettera A.

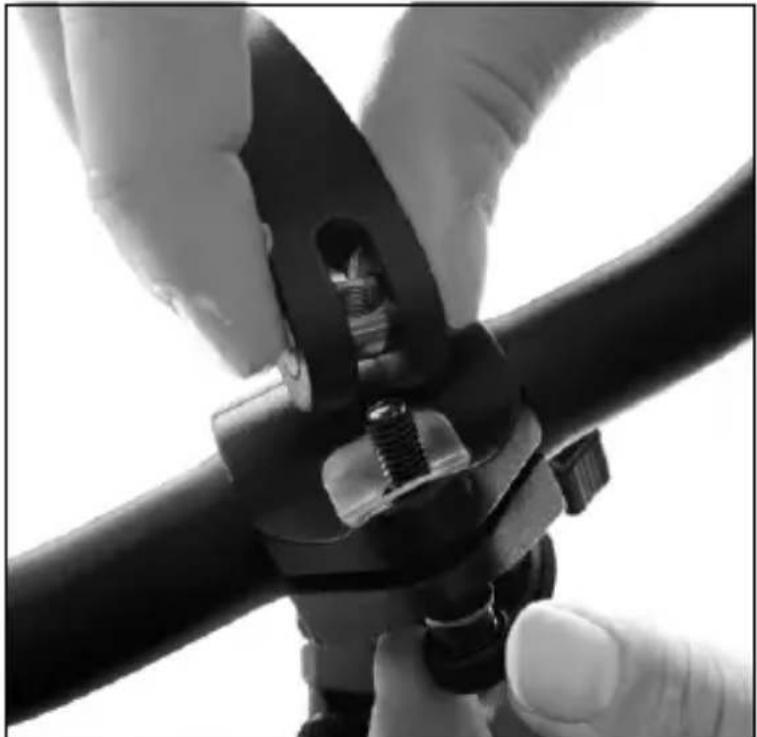

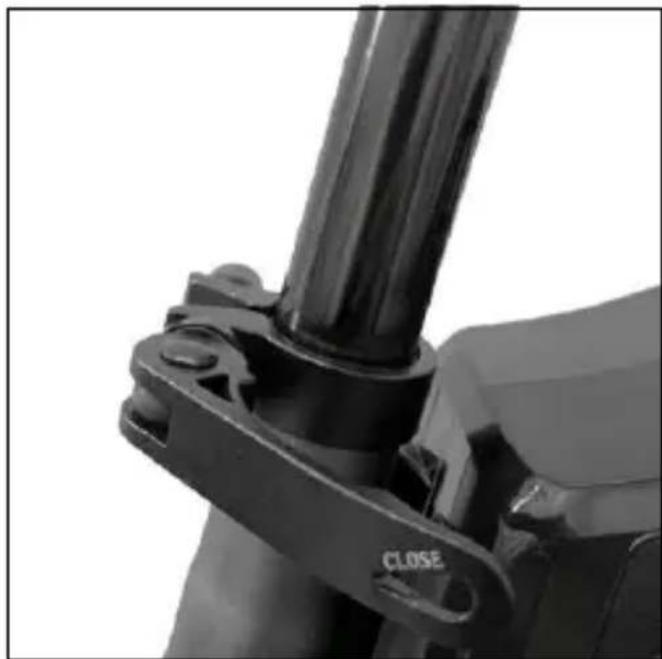

Posizionamento manubrio

Posizione il manubrio sul piantone manubrio facendo attenzione che sua ben centrato e correttamente orientato per favorire la presa sui comandi operandoattraverso la leva di serraggio dell'attacco manubrio (dispositivo di serraggio tra manubrio e piantone manubrio).

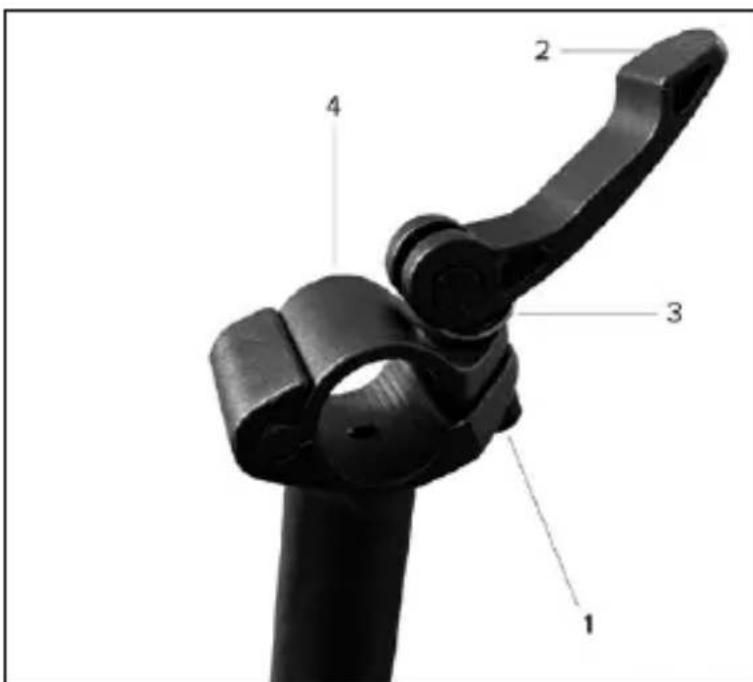

Istruzioni montaggio/smontaggio placca attacco manubrio per eventuale installmente/rimozione manubrio (se necessario - facoltativo)

Dall'estremità superiore del pianitone manubrio rimuovere la placca attacco manubrio come segue:

Rimuovere la vite numero 1 e successivement la leva numero 2.

Procedere poi a rimuovere la piastra metallica numero 3 ed infine rimuovere la piastra di metallo numero 4 facendola scorrere lateralmente.

Procedere a rimontare la placca attacco manubrio precedentamente rimossa nella sequenza inversa.

Assicurarsi di serrare correttamente per non incorrere in situazioni di pericolo durante la guida.

Installazione e posizionamento cannotto reggisella

Inserire il cannotto reggisella nel tubo piantone del telaio e, dopo aver adeguatamente posizionato la sella, fissare correttamente il cannotto reggisella atraverso l'apposto dispositivo di serraggio (collarino reggisella) presente sul telaio.

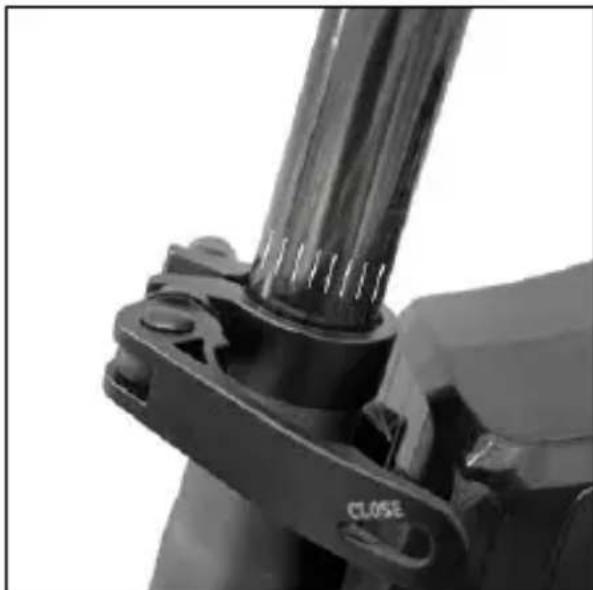

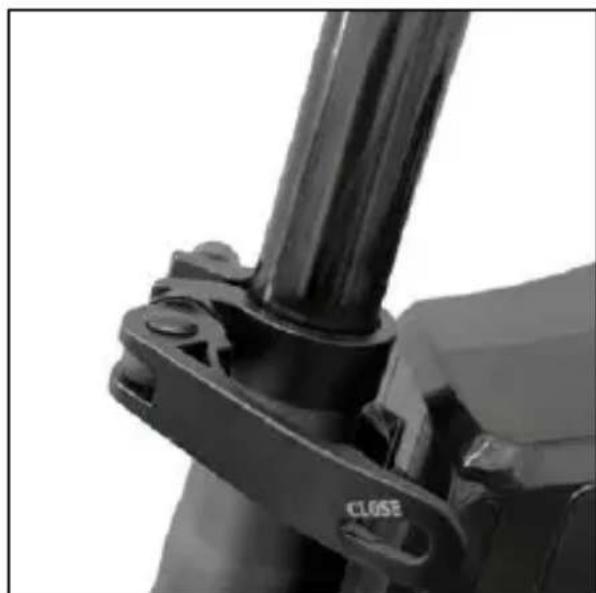

Limineto minimodisperimentodelcannotto reggisella

Per motivi strutturali e di sicurezza è severamente vietato, in fase di utilizzo del prodotto, estrarre il cannotto reggisella dal tubo piantone del telaio altre il limite indicate sullo stesso per evitare il rischio di causare eventuali fratture strutturali alla bicyclicletta ed incorrere in seri infortuni.

Il corretto e sicuro posizionamento del cannotto reggisella all'interno del tubo piantone del telaio sare confermato dall'ecuzione di una procedura di inserimento che esclude la visibilità della relativa marcatura e/oindicazione grafica del limite minimo di inserimento; si veda:

Posizione corretta

Posizione scorretta

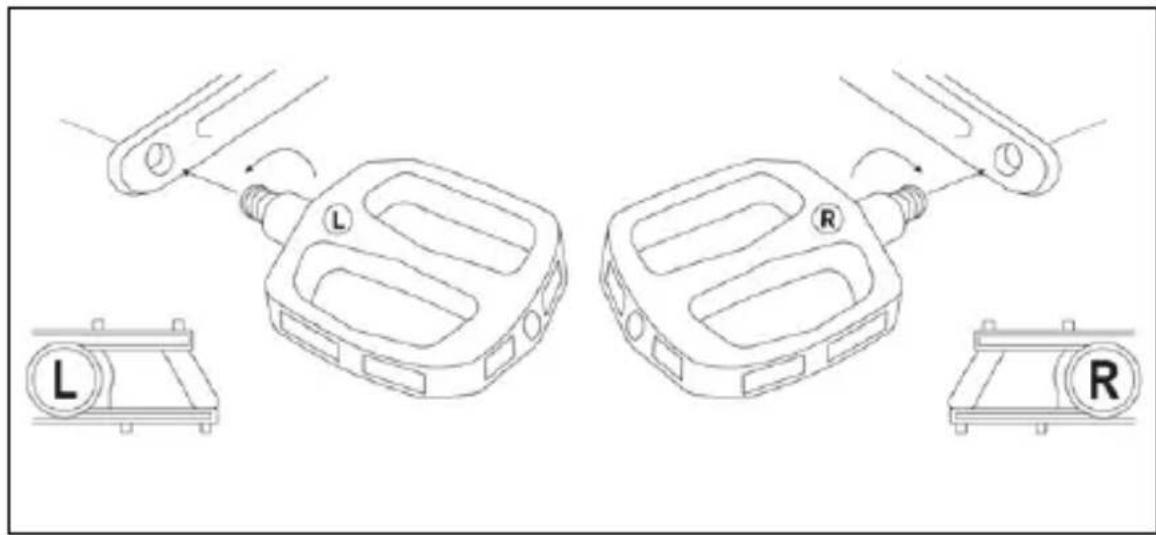

Installatione pedali

Individuare il pedale di destra (contrassegnato con la lettera R) ed il pedale di sinistra (contrassegnato con la lettera L).

Montare il pedale di destra (R) inserendo il perno filettato del pedale nella pedivella corrispondente presente sul lato destro della bicycletta ed avendo cura di avvitarlo in senso orario (ruotare in direzione della ruota anteriore) sino a relativo serraggio da eseguire utilizzando una chiave inglese 15mm .

Montare il pedale di sinistra (L) inserendo il perno filettato del pedale nella pedivella corrispondente presente sul lato sinistro della bicycletta ed avendo cura di avvitarlo in senso antiorario (ruotare in direzione della ruota anteriore) sino a relativo serraggio da eseguire utilizzato una chiave inglese 15mm .

ATTENZIONE

Verificare e controllare regolarmente il corretto serraggio dei vari elementi imballonati, delle viti di fissaggio, sganci rapidi e perrni passanti othere ad un controllo generale che tutte le parte siano in ordine.

I dadi e tutti gli altri fissaggi autoserranti possono perdere la loro efficienza, è quindi necessario controllare periodicamente e stringere questi componenti.

I valori delle coppie di serraggio consiglate per il fissaggio delle specifiche parti/componenti presenti sul prodotto (es: manubrio, attacco manubrio, pianitone manubrio, sella, reggisella, ruote, etc...) sono individuabili in corrispondenza dei relativi elementi. Per tutti gli altri fissaggi considerare il valore medio di 20Nm.

La verifica del corretto serraggio delle parti/componentiattraverso sistemi a leva (sgancio rapido,attacco manubrio,collarino reggisella,etc...),in assenza di indicazioni tecnicamente precise dei relativi valori,puo avvenire testando che la relativa parte/ componente oggetto di fissaggio non sua mobile e/o instabile se sottomosta ad energico tentativo di rimozione e/o estrazione (manubrio,cannotto reggisella,ruote,etc...)e verificando che la leva di serraggio presenta una adeguata resistenza in fase di chiusura (tale da lasciare un segno sul palmo della mano adibita a serraggio leva, cosiddetto "imprint on palm") e, successiva- mente alla chiusura, richieda si eserciti una notevole forza per permettere relativa aperture.

Luce posteriore

La luce a led posteriori è giornata installata sulla bicicletta a pedalata assistita ed ubicata come indicato nella panoramicà del prodotto (cap.3) della versione corrispondente.

L'accensione e lo spegnimento potra essere eseguito manualemente atraverso l'apposto pulsante presente sulla luce stessa.

ATTENZIONE

Set chiavi batteria

La bicycletta a pedalata assistita preve de la dotazione esclusiva di 2 chiavi univocamente associate al blocco serratura a chiave presente sulla batteria installata sul prodotto per permettere relativo blocco e/o sblocco per estrazione ed attivazione (se previsto alla versione in dotazione).

ATTENZIONE

Verifica negativa

Nel caso in cui, in occasione dell'assemblaggio, dovessero essere riscontrati difetti di fabbrica, dei passaggi non chiari o difficultà nell'assemblaggio stesso, non guidare la bicycletta a pedalata assistita e contattare il servizio assistenza del proprio rivenditore autorizzato o visitare il site www. argentobike.it

ATTENZIONE

Nell'ottica del continuo sviluppo technologico, la casa costrutrice si riserva di modificare il prodotto sulla preavviso, sulla che sua automaticamente aggiornato lo dato manuale.

Per informazioni e per consultare le revisioni di quello manuale visita il site www.argentobike.it

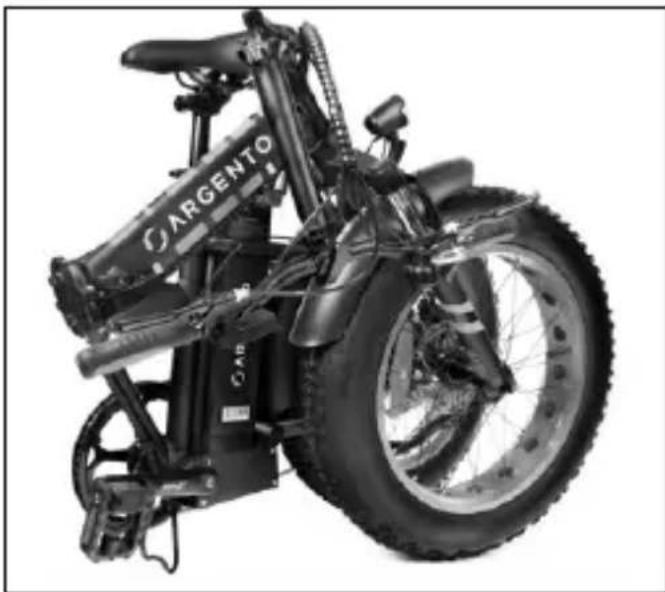

Ripiegamento della bicyclicta a pedalata assistita

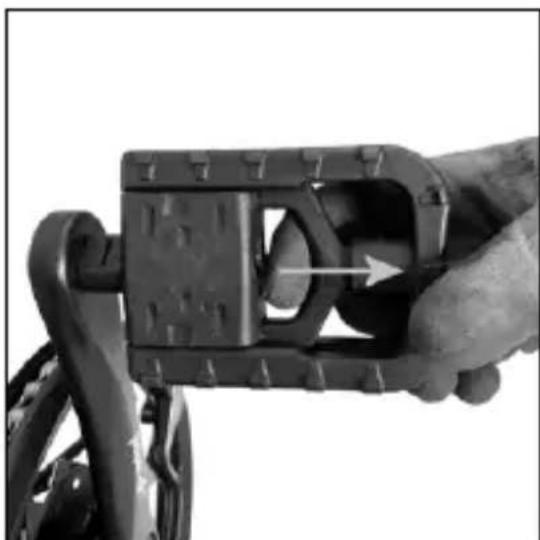

Ripiegareipedalagendosulmecanismo di sblocco.

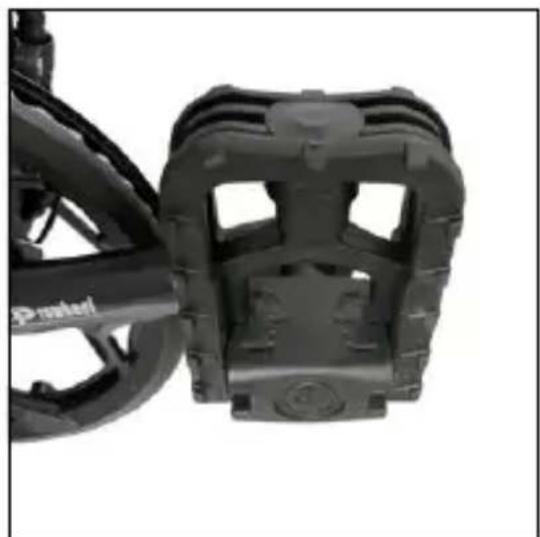

Pedale aperto

Pedale chiuso

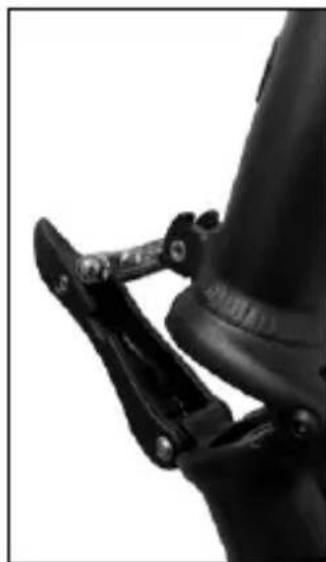

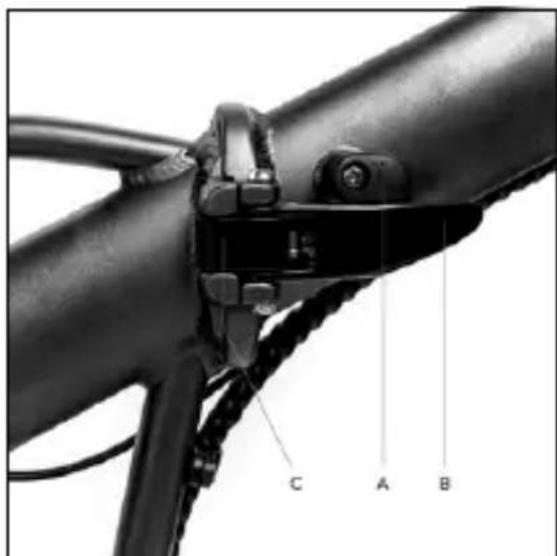

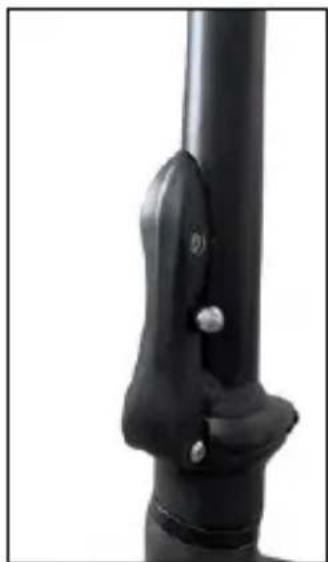

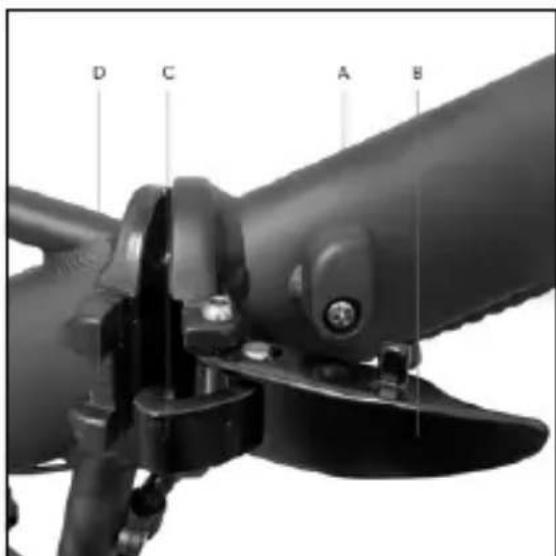

Sbloccare la leva del meccanismo di chiusura del pianitone manubrio intervenendo sul dispositorio di bloccaggio.

Ribaltare il piantone manubrio verso il basso.

Ruotare in senso antiorario il dispositivo di blocco della leva (A) presente nel meccanismo di aperture/chiusura del telaio. Tirare verso l'esterno la leva (B) sino a permettere l'estrazione del gancio di bloccaggio (C) alla propria sede (D).

Per l'apertura del telaio della bicyclicetta procedere essequendo la sequenza inversa.

6. Display

La bicyclicta a pedalata assistita è fornita di un dispositivo di commando posizionato sul manubrio, displayLCD, alimentato alla batteria in dotazione al prodotto, che permette la gestione completa di tutte le funzionalità elettriche ed elettroniche relative alla stessa.

- Display LCD - CDC13-BT

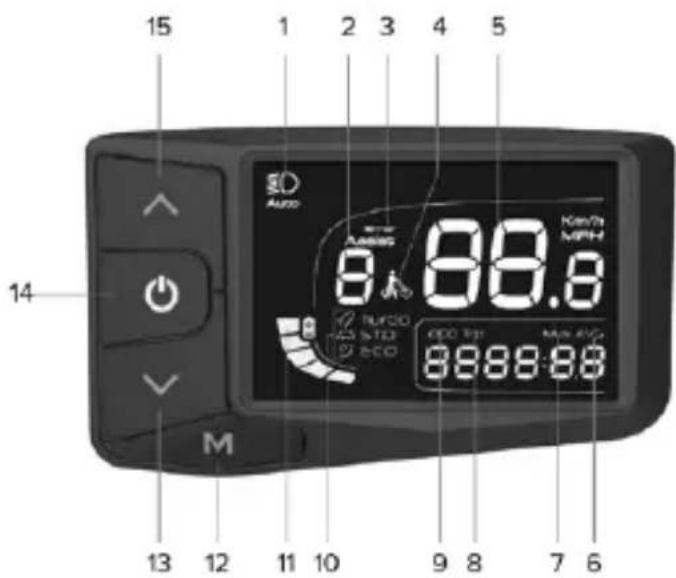

Panorama dei comandi e dei symboli

1. Spia attivazione luce
2. Assist: indicator del livello di Assistenza alla Pedalata selezionato (valore numero)
3. Error: spia rilevazione anomalia di funzionamento
4. Spia attivazione della funzione di Camminata Assistita
5. Tachimetro digitale: indicatore velocità istantanea rilevata in fase di utilizzo (Km/h o MPH)
6. AVG: visualizzazione dato velocità media registrata durante l'ultimo utilizzo (Km/h o MPH)
7. MAX: visualizzazione dato velocità massima registrata durante l'ultimo utilizzo (Km/h o MPH)
8. TRIP: visualizzazione dato distanza parziale percorsa (Kmoile)
9. ODO: visualizzazione dato distanza totale percorsa (Km o Mile)
10. Modalità andatura correspondente al livello di assistenza alla pedalata selezionato (ECO-STD-Turbo)
11. Indicatore livello di carica residua della batteria
12. M: pulsante di modalità (MODE)
13. Pulsante variazione e/o diminuzione valore (-)
14. Pulsante ON/OFF
15. Pulsante variazione e/o aumento valore (+).

Descrizione delle funzioni

Accensione/Spegnimento display

Premere il pulsante ON/OFF per almeno 3 secondi per accendere o spegnere il display.

Selezione del Livello di Assistenza alla Pedalata

Premere il pulsante correspondente per augmentare o diminuire il livello di assistenza alla pedalata selezionato.

I livelli di assistenza alla pedalata selezionabili sono compresi tra i valori 1 e 5 (Assist).

Il livello di assistenza 1 determina l'impostazione del minimo supporto elettrico fornito dal motore (potenza minima - modalità di utilizzo ECO).

I livelli di assistenza 2 e 3 determinano l'impostazione di un supporto elettrico fornito dal motore intermedio (potenza normale - modalità di utilizzo STD).

I livelli di assistenza 4 e 5 determinano l'impostazione del massimo supporto elettrico fornito dal motore intermediio (potenza massima - modalità di utilizzo Turbo).

Selezionando il livello 0 si esclude l'attivazione del supporto elettrico dal motore.

Attivazione Camminata Assistita

Selezionare il livello di assistenza alla pedalata ugue a 0 e successivement premere e Maintainere premuto il pulsante - perabilitare la funzione di camminata assistita che permette di attivare un supporte elettrico del motore sino a raggiungere la velocità massima di 6 Km/h.

Disabilitare la funzione interrompendo la digitazione del pulsante.

ATTENZIONE

La funzione di camminata assistita deve essere utilizzata in conformità alle normative vigenti nel Paese di circolazione ed è ammessa esclusivamente per condurre la bicycletta a pedalata assistita camminando a fianco della bicycletta ed impugnando saldamente e con entrambé le mani le manopole del manubrio.

PERICOLO

E' severamente vietato abilitare la funzione di camminata assistita trovandosi in sella alla bicycletta a pedalata assistita per evitare il pericolò di infortuni ed il rischio di danneggiamento alle componenti elettriche del prodotto.

Accensione/Spegnimento luci

Premere il pulsante ON/OFF rapidamente per accendere e spegnere la luce anteriore (luce posteriore se previsto).

Visualizzazione dati (AVG - MAX - TRIP - ODO)

I dati disponibili relativi a velocità (AVG e MAX) e percorrenza (TRIP e ODO) saranno visualizzati alternativamente ed automaticamente in sequenza: AVG - MAX - TRIP - ODO.

I dati di utilizzo parziali (TRIP - AVG - MAX) si azzereranno automaticamente a seguito dello spegnimento del display.

Indicatore del livello di carica residua della batteria

Il livello di carica della batteria viene visualizzato sullo schermo del display attraverso la presenza di un numero di segmenti compreso tra 0 e 5.

La presenza di 5 segmenti è indicativa del massimo intervallo di carica della batteria percentualmente definito e rilevato istantaneamente.

La riduzione dei segmenti presenti fornisce un dato significativo del decrescente livello di carica della batteria disponibile e della consequente autonomia.

L'indicatore della batteria può subire oscillazioni nel livello di carica a seconda dell'uso della bicycletta a pedalata assistita, per esempio percorrendo una salute il livello visualizzato può scendere rapidamente in quanto si ha un consumo molto più elevato della batteria.

I singoli segmenti sono indicativi dello specifico intervallo di carica della batteria rilevato istantaneamente e non rappresenta un dato necessariamente proportionale dell'autonomia residua.

Indicatore anomalia di funzionamento

Nel caso in cui venisse rilevata un'anomalia di funzionamento del systeme elettrico e/o elettronico del prodotto apparirà sullo schermo del display la spia Error e contestualmente verrà visualizzato il corrispondente Codice Errore identificativo:

Codice Errore Descrizione	ne anomalia
2 Anomalia utilizzo	leva assistenza alla camminata
3 Anomalia sensore	del freno
4 Anomalia centralina
7 Surriscaldamento centralina
8 Protezione per alta tensione (voltaggio sopra soglia)
10 Anomalia motore (eccessivo assorbimento di corrente)
11 Anomalia sensore hall motore
17 Anomalia di comunicazione cablaggi display-centralina
18 Anomalia di comunicazione programmazione display-centralina
19 Anomalia sensore del freno
20 Blocco motore

Configurazione dei parametri

Premere il pulsante M per almeno 3 secondi per accedere al menu di configurazione e successivement premere rapidamente il pulsante M per confermare il dato inserto e visualizzare il parametro configurable successivo.

Selezionare il valore desiderato del singolo parametro premendo i pulsanti + o - e confermarlo digitando il pulsante M (rapidamente per accederere al parametro successivo).

Segue sequenza parametri configurabili:

P1 - Unità di misura:

premere i pulsanti + o - per selezionare l'unità di misura relativa ai dati di velocità e percorrenza visualizzati sul display:systema metrico internazionale (Km/h e Km) od imperiale britannico (MPH e Mile)

P2 - Password Utente ON/OFF display:

opzioni disponibili = on/off

OFF = selezionando il dato "off", confermato digitando il pulsante M, si esclude l'abilitazione della richiesta di inserimento password utente (codice identificativo) per consentire all'utilizzatore di accedere ed attivare il display e permettere la gestione completa di tutte le funzialità previste per la bicycletta a pedalata assistita.

Comandi e funzioni del display saranno immediamente accessibile a seguito di digitazione pulsante di accensione.

ON = selezionando il dato "on", confirmato digitando il pulsante M, si abilita il parametro di configurazione che preve de l'attivazione del display e l'accesso a tutte le funzialità previste per la la gestione completa della bicycletta a pedalata assistita esclusivamente a seguito dell'insertimento di una password utente (codice identificativo).

Comandi e funzioni del display, successivamente a digitazione pulsante di accensione, saranno accessibile esclusivamente a seguito di inserimento password utente precedentemente impostata (P3).

P3 - Password Utente:

Parametro visualizzato esclusivamente a seguito di precedente selezione opzione "ON" che permette all'utente diabilitare la configurazione di accesso al display esclusamente atraverso inserimento password (codice numero identificativo composto da 4 cifre) precedentemente impostata e confermata come segue:

• selezionare le 4 cifre che compongono la password digitando i pulsanti ^+ o - e confermandole singolarmente digitando il pulsante ON/OFF

• confirmare il codice numerico identificativo composto da 4 cifre digitando il pulsante M.

0000 - Password settaggio parametri di sistema:

nel caso in cui si evidenziasero sul display dati anomali relativi a velocità (Km/h e Km) e percorrenza (MPH e Mile) contattare il servizio assistenza tecnica post-vendita per ricevere opportuno supporto: www.argentobike.it/assistenza/

7. Batteria

La bicyclicta a pedalata assistita avvia ed alimenta le proprie funzioni elettriche ed elettroniche a seguito dell'attivazione della batteriaagliioni di litio in dotazione al prodotto, esterna ed estrabile dal telaio, correttamente ricaricata installatae, se previsto, attivataattraverso chiave o specifico interruptore.

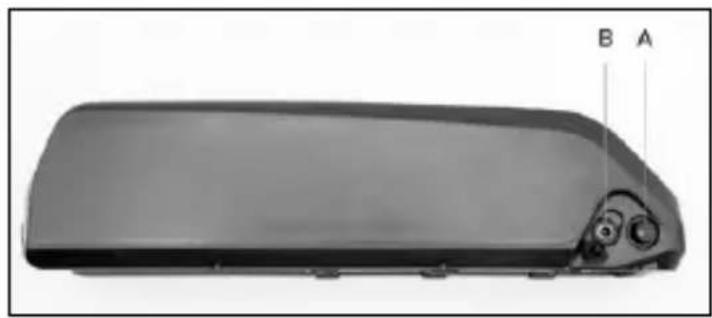

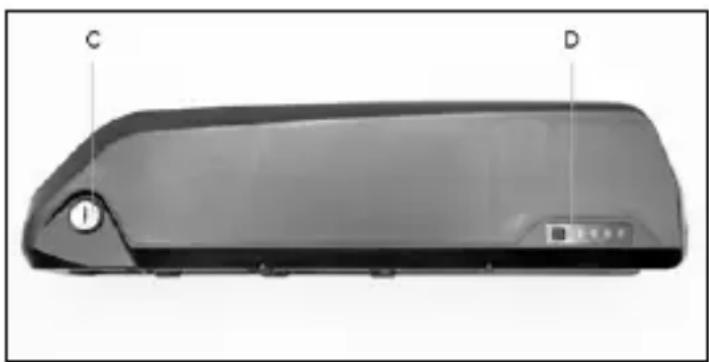

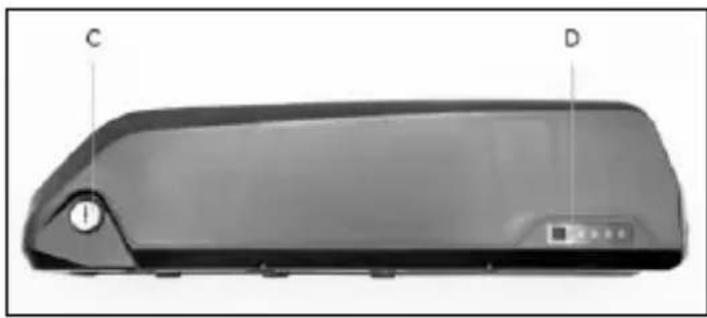

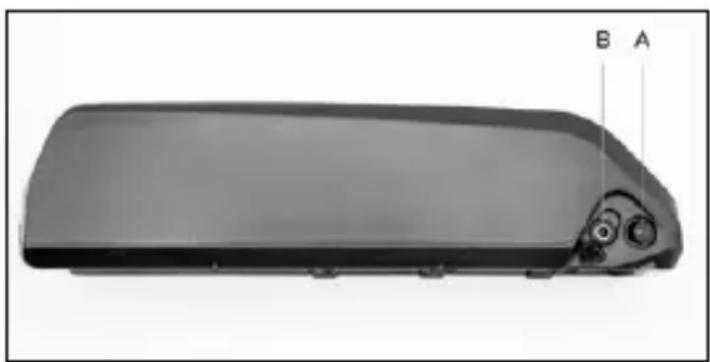

Imagine rappresentativa della struttura e delle componenti della batteria

A. Interruttore attivazione batteria (l= On / O= Off) - se previsto da versione in dotazione
B. Presa di ricarica per caricabatteria
C. Serratura blocco/sblocco batteria / Serratura blocco/sblocco/attivazione batteria - se previsto da versione in dotazione
D. Indicatore stato di carica residua

Estrazione e inserimento batteria

La batteria più essere rimossa dalla bicyclicetta per prevenirne il furto, per la ricarica o per essere conservata nelle condizioni ottimali.

Estrazione della batteria:

Inserire la chiave in dotazione nella serratura presente sulla batteria. Ruotare la chiave in senso antiorario sino a posizione di sblocco. Estrarre la batteria alla propria sede di fissaggio presente sul tubo piantone del telaio sfilandola verso l'alto ed allontanandola alla stessa sino a completing rimozione.

Inserimento della batteria:

Inserire la chiave in dotazione nella serratura presente sulla batteria. Ruotare la chiave in senso antiorario sino a posizione di sblocco. Inserire la batteria nella propria sede di fissaggio presente sul tubo piantone del telaio e completare l'installazione ruotando la chiave in senso orario sino posizione di blocco.

Verificare che la batteria si correttamente installata e bloccata eseguingo un energia tentativo di estrazione e/o accertandosi che la stessa si saldamente anticorata al telaio e non sua mobile.

Ricarica della batteria

Prima di utilizzare la bicyclicta a pedalata assistita per la prima volta occorre effettuare un ciclo completo di ricarica della batteria utilizzando l'apposto caricabatteria fornito in dotazione.

Il tempo medio per la ricarica completa della batteria, variabile in funzione del livello di carica residua della stessa, è stimabile come riportato nella schedà di seguito riportata.

Si consiglia di caricare la batteria con il suo apposto caricabatterie dopo ogni utilizzo della bicycletta a pedalata assistita.

ATTENZIONE

Utilizzare esclusivamente il caricabatteria in dotazione od un modello omologato avente le medesime specifiche tecniche avendo cura di osservare le relative modalità e precauzioni di utilizzo indicate sullo stesso o sul manuale.

EPAC Caricabatteria INPUT	Caricabatteria OUTPUT
MiniMax AC 100V-240V 1.8A	(Max) DC 42V 2.0A (Max)
MiniMax GT AC 100V-240V 1.8A	BA (Max) DC 54.6V 2.0A (Max)
MiniMad AC 100V-240V 1.8A	(Max) DC 42V 2.0A (Max)

Accertarsi che la bicycletta a pedalata assistita sua spenta e che la batteria sua spenta/disattivata (se previsto dal modello di batteria in dotazione al prodotto).

Assicurarsi che il caricabatteria, lo spinotto del caricabatteria e la porta di ricarica della batteria siano asciutti.

Collegare lo spinotto del caricabatteria alla presa di ricarica della batteria e successivement alla presa elettrica di rete (230V/50Hz).

Durante il ciclo di ricarica della batteria, il caricabatteria evidenzia una luce spia a LED di colore rosso. La successiva presenza della luce spia a LED di colore verde segnala che il ciclo di ricarica della batteria è stato completato.

Scollegare lo spinotto del caricabatteria alla presa di ricarica della batteria e successivement alla presa elettrica di rete.

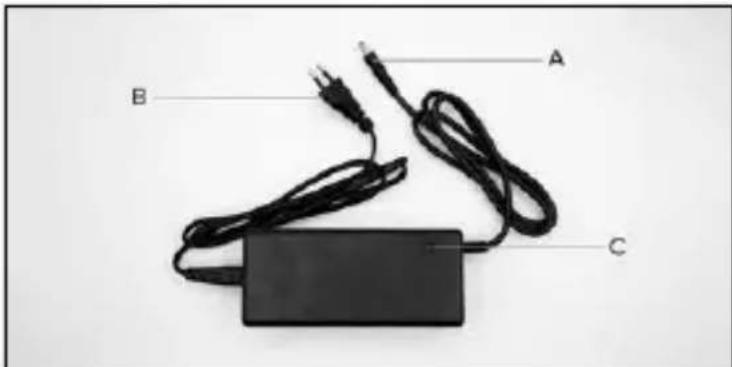

A. Spinotto di ricarica della batteria
B. Spinotto di alimentazione
C. Spia LED stato ricarica batteria

ATTENZIONE

L'utilizzo di un caricabatteria differente da quello in dotazione, non adeguato o non omologato, per la ricarica della batteria del prodotto cui quod cera due danneggiamento della stessa o comportare altri potenziali rischi.

Non caricare mai il prodotto alla supervisione.

Non accendere o guidare il prodotto durante la ricarica.

Durante la ricarica, tenere fuori alla portata dei bambini. Non posizionare nulla al di sopra del caricabatterie durante l'uso, non permettere a nessun liquido o metallo di penetrare nel caricabatteria.

Durante il ciclo di ricarica della batteria il caricabatteria si surriscalda.

Non ricaricare il prodotto immediatamente dopo l'uso. Lasciare che il prodotto si raffreddi prima di procedere alla ricarica.

Il prodotto non deve essere caricato per periodi prolongati. Il sovraccarico riduce la durata della batteria e comporta ulteriori rischi potenziali.

É consigiliable non permettere che il prodotto si scarichi completamente per evitare che si danneggi la batteria causando la perdita di efficienza.

Il danno provocato da un'assenza di carica prolongata è irreversible e non è coperto alla garanzia limitata. Una volta avvenuto il danno, la batteria non può essere ricaricata (è Vietato lo smontaggio della batteria da parte di personale non qualificato, in quanto ciò potrebbe provocare scosse elettriche, cortocircuiti o persino incidenti di sicurezza di notevole attività).

Caricare la batteria a intervalli regolari (almeno 1 volta agli 3/4 settimane),anche se non si utilizza la bicyclicta a pedalata assistita per un periodo prolongato.

Caricare la batteria in un ambiente asciutto, lontano da materiali inflammabili (ad esempio materiali che potrebbero esplodere in fiamme), preferibilmente a una temperatura interna di 15 - 25^ , ma mai inferiore a 0^ o superiore a +45^ .

Effettuare regolarmente l'ispezione visiva del caricabatterie e dei cavi del caricabatterie. Non utilizzato il caricabatterie se sono evidenti danni.

Autonomia e durata della batteria

L'autonomia della batteria in dotazione alla bicyclicta a pedalata assistita, e quindi il relative dato di percorrenza in km stimato, cui sono sensibilmente a seconda delle specifiche modalità di utilizzo (carico complessivo trasportato, contributo muscolare fornito dal conducente, livello di assistenza elettrica alla pedalata selezionato, frequenza partenze/ripartenze), delle condizioni meccaniche ed elettriche del prodotto (pressione ed usura degli pneumatici, livello di efficienza della batteria) e degli influssi esterni (pendenze e fondo stradale, condizioni atmosseriche).

Nel corso del tempo la energia e le prestazioni fornite alla batteria diminuiscono a causa del fisologico deterioramento elettrichimico delle管线 che la costituiscono.

Risulta impossibile prevedere la relativa durata con esattezza, poichéessa dipende soprattutto dal tipo diutilizzo e dallesollecitazioni acui è sottomosta.

Per favore la longevità della batteria è opportuno providere alla relativa conservazione in un ambiente asciutto ed al riparo dall'esposizione diretta ai raggi solari e preferibilmente a una temperatura interna di 15 - 25^ , ma mai inferiore a 0^ o superiore a +45^ , eseguire la ricarica idealmente a temperatura ambiente ed evitarne il sovraccarico o la relativa scarica completa in fase di utilizzato e providendo a ricaricare la batteria a intervalli regolarianche se non si utilizza la bicycletta a pedalata assistita per un periodo prolongato (almeno 1 volta agli 3/4 settimane).

In generale, si deve considerare che il freddo riduce le prestazioni della batteria. In caso di funzionamento durante l'inverno è raccommandabile che la batteria sia caricata e conservata a temperatura ambiente e venga insertita nella bicyclicetta a pedalata assistita solo peu prima del relativo utilizzo.

PERICOLO

Avvertenze sulla batteria

• La batteria è composta da nelle agli ioni di litio ed elementi chimici pericolosi per la salute e l'ambiente. Non utilizzato il prodotto se emette odori, sostanze o caloreccessivo.
  Non smaltire prodotto o la batteria insieme ai rifuti domestici.
  Lutente finale e responsabile dello smaltimento delle apparecchiature elettriche ed elettroniche e delle batterie in conformità con tutte le normative in vigore.
  Evitare diutilizzare batterie usate, difettose e/o non originali, di altrimodelli o marche.
  Non lasciare la batteria vicino al fuoco o fonti di calore. Rischio di incendio ed esplosione.
  Non aprire o smontare la batteria o colpire, lanciere, forare o attaccare oggetti alla batteria.
  Non toccare eventuali sostanze fuoriuscite alla batteria, poiché contiene sostanze pericolose.
  Non lasciare che bambini o animali tocchino la batteria.
  Non sovraccaricare o mandare in cortocircuito la batteria. Rischio di incendio ed esplosione.
  Non lasciare mai la batteria incustodita durante la ricarica. Rischio di incendio! Non collegare mai la presa di ricarica con oggetti metallici.
  Non immergere o esporre la batteria all'acqua, sotto la pioggia o ad altre sostanje liquide.
  Non esporre la batteria sotto la luce diretta del sole, a calore o freddo eccessivi (ad esempio, non lasciare il prodotto o la batteria in un'auto sotto la luce solare diretta per un periodo di tempo prolongato), ad un ambiente contentente gas esplosivi o fiamme.
  Non trasportare o conservare la batteria insieme a oggetti metallici come forcine, collane, ecc. Il contatto tra oggetti metallici e contatti della batteria puo provocare cortocircuiti che portano a danni fisici o morte.

8. Messa in servizio

Prima di utilizzare la bicyclicta a pedalata assistita,及其他 a verificare stato di carica e corretta installmente della batteria, per consentire una adeguata messa in strada e garantire un utilizzo efficiente e sicuro del prodotto, è sempre opportuno controllare attendamente agli parte provvedendo ad eseguire i necessari interventi di regolazione delle relative componenti meccaniche, direttamente od avvalendosi del supporto di operatori specializzati, si vedano: regolazione e serraggio sella e cannotto reggisella, regolazione e serraggio manubrio ed attacco manubrio, regolazione freni, regolazionechio, lubrificazione catena ed ingranaggi, verifica ruote e pressione pneumatici, verifica generale del corretto serraggio delle viti di fissaggio, sganci rapidi e perri passanti altre ad un controllo generale che tutte le parte siano in ordine.

Sella

La posizione sulla bicycletta è molto importante per garantire il miglior comfort di utilizzo del prodotto, per permettere un corretto esercizio della pedalata e per evitare problemi di sicurezza.

Per questa ragione è importante che la sella ed il relativo cannotto reggisella siano posizionati e regolati nelle modalità adequate alla fisionomia dell'utilizzatore.

La sella può essere regolata in altezza, in avanzamento ed in inclinazione.

Per regolare l'altezza della sella è necessario allentare il collarino che stringe il cannotto reggisella nel telaio ed alzarlo od abbassarlo in base alle proprie esigenze avendo cura di non estrarlo più il limite individato sullo stesso per evitare il rischio di eventuali fratture al telaio; definita la posizione gradita nel rispetto delle precauzioni relative all'estrazione del cannotto reggisella provedere a fissarla stringendo il relativo collarino sino al corretto serraggio per evitare che lo stesso risultati mobile e/o instabile.

In generale si consiglia di regolare l'altezza della sella verificando che appoggiando il piede sul pedale posizionato nel punto più basso della rotazione la gamba corrispondente sua quasi completeness distesa.

Per regolare l'inclinazione e l'avanzamento della sella è necessario allentare il relativo sistema di fissaggio presente nella staffa del reggisella permettendo di predisporre la posizione gradita in termini di angolazione ed avanzamento della sella e successivement ripristinare il corretto serraggio del sistema di fissaggio per evitare eventuali giochi e movimenti.

Manubrio

Il manubrio più essere regolato in altezza ed in inclinazione intervenendo sui relativi sistemi di fissaggio presenti sul piantone manubrio e/o sull'attacco manubrio.

Per regolare il manubrio in altezza è necessario allentare il collarino che stringe il pianitone manubrio telescopico permettend o estrazione od inserimento per alzare od abbassare il manubrio sino alla definizione della posizione gradita provvedendo a fissarla stringendo il relativo collarino sino ad evitare che lo stesso risulti mobile; in altri casi od allentando la vite che fissa l'attacco manubrio all'interno del cannotto forcella (ove presente) od intervenendo sullo snodo presente sull'attacco manubrio.

Per regolare l'inclinazione del manubrio intervenire allentando il system di serraggio presente sull'attacco manubrio, ruotare il manubrio sino a definizione della posizione gradita e provvedendo a fissario stringendo il system di serraggio sino ad evitare che lo stesso risulti mobile.

Freni

L'impiano frenante installato sul prodotto preve de la presenza di frei a disco, meccanici od idraulici, azionabili sulla ruota anteriore e sulla ruota posteriori atraverso le corripondenti leve posizionate sul manubrio, singolarmente dotate di un dispositivo (sensore cut-off) atraverso il quale, azionando la leva freno al quale lo stesso è collegato, avviene il disinserimento immediato dell'azione propulsiva del motore.

La leva del freno ubicata sul lato destro del manubrio aziona il freno posteriore permettendo l'arresto della ruota posteriore, al contrario la leva del freno ubicata sul lato sinistro del manubrio aziona il freno anterioe permitted o arresto della ruota anteriore.

Le leve dei fremi, anteriore e posteriore, devono essere ubicate ed orientate in modo da massimizzarne l'ergonomia favorendo una posizione naturale della mano e delle dità adibite al relative azionamento, minimizzato forza e tempistica necessarie per permettere l'attivazione della frenata e mantenendo la possibilità di avere una buona modulazione della stessa.

Controllare il funzionamento dei fremi con una prova di frenatura a bassa velocità (max 6km / h ) in una zona libera da ostacoli.

Il progressivo stato di usura delle pastiglie dei freni installate sulle relative pinze, riducendone lo spessore, richiedera alle correspondenti leve del freno una corsa maggiore per esercitare la stessa forza frenante.

Nel caso in cui l'impianto frenante in dotazione al prodotto sa a disco meccanico per compensare esta tipologia di usura sare necessario agire sulla ghiera di registrazione del cavo del freno, posta dietro la leva corrispondente, per ripristinare le condizioni ottimali di frenata; in presenza di condizioni di usura eccessiva delle pastiglie freno sare necessario provvedere a relativa sostituzione.

Nel caso in cui siano presenti fremi a disco idraulici, il progressivo stato di usura delle pastiglie installate sulle relative pinze, riducendone lo spessore, sare automaticamente compensato dal systema di valvole in dotazione all'impianto frenante garantendo la medesima efficienza di frenata sino ad esaurimento e necessaria sostituzione delle pastiglie.

Cambio e trasmissione

Ilsystema di carrio a cavo in dotazione al prodotto è indicizzato e permette di modificare il rapporto di marcia e lo sviluppo metrico della pedalata agenda sul dispositivo di commando presente sul manubrio determinando lo spostamento laterale della catena sul corrispondente pignone della cassetta installata sulla ruota posteriore atraverso il relativo deragliatore.

Verificare il correcto funzionamento delchio e la relativa regolazione oto alto stat di pulizia ed adeguata lubrificazione della catena e degli ingranaggi della trasmissione.

Ruote e Pneumatici

Verificare la corretta centratura, l'adeguato tensionamento dei raggi e la regolare installmente e serraggio dei perni passanti e/o lo sgancio-rapido della ruota anteriore (se presente).

Verifcare presenza e corretta installmente dei catarifrangenti.

Verificare le condizioni e lo stato di usura degli pneumatici: non devono essere presenti tagli, screpolature, corpi estranei, rigonfiamenti anomali, tele in vista e altri danni.

Verificare la pressione di gonfiaggio degli pneumatici facendo riferimento allo specifico intervallo di valori minimo e massimo riportato sul bianco degli stessi (il valore della pressione adeguata dovrè essere personalizzata in base al peso trasportato, alle condizioni atmospherice e del fondo stradale).

Pneumatici correttamente gonfiati, olet a migliorare lo scorrimeto della ruota, riducono il rischio di forature e deterioramento.

9. Conservazione, manutenzione e pulizia

Per assicurare e mantenere nel tempo un buon livello di sicurezza e funzionalità del prodotto è necessario provedere a sottoporre lo stesso a controli regolari e manutenzione periodica.

Alcune operazioni di controllo e manutenzione sono esse seeguite direttamente dall'utilizzatore o da chiunque abbia basiche attitudini meccaniche, manuale è disponga degli strumenti adeguati.

Altre operazioni richiedono la competenza e l'utensileria specifica di un operatore qualificato.

Il rivenditore potrà fornire tutte le informazioni relativeagli interventi di controlo eseguibili direttamente dall'utilizzatore e suggerire quali interventi di manutenzione ordinaria siano da eseguire periodicamente in funzione dell'intensità e delle condizioni di utilizzo del prodotto.

Tutte le operazioni di manutenzione devono essere eseguite con la batteria staccata ed avendo cura di appoggiare la bicycletta sul cavalletto.

Le varie parti che compongono il prodotto sono soggette a varie forme di usura da utilizzo.

In particolare, si suggerisce di eseguire ispezione regolare e manutenzione periodica delle seguenti componenti: pneumatici, ruote, freni,chio, catena, sospensioni e telaio.

Gli pneumatici installati sul prodotto sono soggetti al fisologico consumo del battistrada che può essere accentuato da specifiche modalità ed ambiente di utilizzo e sono sottoposti al naturale indurimento nel tempo della mescola della gomma che li compone.

Verificare costamente la corretta pressione delle camere d'aria installate all'interno degli pneumatici per ridurre il rischio di forature, limitarne il processo di deterioramento e garantire un utilizzo maggiornente sicuro e performante del prodotto.

Ispezionare periodicamente lo stato di usura ed invecchioamento/deterioramento degli pneumatici e provedere all'eventuale necessario intervento di sostituzione con pneumatici dotati delle medesime caratteristiche.

Il corretto stato di manutenzione delle ruote, soggette ad usura da utilizzo, prevece che sia periodicamente verificato che le stesse siano correttamente centrate ed il tensionamento dei raggi sua omogeneo ed adeguamente effettuato in base al tipo di cercchio; i cuscinetti dei mosti dovranno essere ispezionati, puliti e lubricati od eventualmente sostituiti se necessario.

L'integrità dei cerchi in dotazione al prodotto deve essere costamente oggettó di verifica per accertare esclusione di deformazioni, ammaccature, crepe e/od altri segni di corrosione e danneggiamento che ne rendano necessaria la sostituzione per ragioni di sicurezza.

Per garantire il mantenimento di un buono livello di funzionamento dei fremi, oletre a verificare regolarmente lo stato di usura ed integrità dei dischi, provvedere alla periodica sostituzione delle pastiglie dei fremi installate sulle relative pinze al raggiungimento di uno spessore non inferiore a 1 mm.

Nel caso in cui il prodotto sia dotato di fremi a disco meccanici sare necessario verificare periodicamente lo stato di logorama.
mento da usura dei cavi d'acciaio presenti all'interno delle guaine dell'impianto frenante e provvedere a relativa sostituzione per prevenire il relativo rischio di rottura.

Nel caso in cui il prodotto sa dotato di freni a disco idraulici, riscontrando un calo di efficienza nella frenata, sare necessario provedere allo spurgo od alla sostituzione dell'olio minerale presente nel circuito dell'impianto idraulico.

Il corretto funzionamento della trasmissione della bicycletta a pedalata assistita è garantito da una adeguata manutenzione e regolazione delle relative componenti.

Ilsystema di cambio a cavo in dotazione al prodotto,essendo un componente molto sollecitato durante l'uso e lavorando in consequence da una tensione meccanica, è portato a perdere facilmente la regolazione; la permanenza e/o il ripristino delle corrette condizioni di funzionamento del cambio indicizzato sono garantite da adeguati interventi di regolazione del deragliatore (viti di fine-corsa) e registrazione del cavo di cambio.

La catena ed i relativi ingranaggi della trasmissione sono soggetti ad usura da utilizzo e, per garantirne l'integrità ed il corretto funzionamento in termini di fluidità e silenziosità, devono essere regolarmente puliti e lubrificati con prodotti specifici (a goccia o spray, secchi o umidi), adeguati alla stagionalità ed alle modalità di utilizzo del prodotto e periodicamente sostituiti.

Eseguire l'intervento di lubrificazione esclusivamente dopo aver adeguatamente pulito e sgrassato le parti interessate e, successivement, in modo particulare nella fattispecie di utilizzo di lubrificanti oleosi, avendo cura di eliminare la presenza di eventuali eccedenze di lubrificante.

Le sospensioni anteriors e posteriori (ove presenti) non sono regolabili salvo differenti specifiche indicazioni riportate nel presente manuale e non necessitando di specifico intervento manutentivo, richiedono esclusivamente verifica periodica della corretta funzionalità ed assenza di giochi.

Il lubrificante (ove presente) necessario al corretto funzionamento delle sospensioni installate sul prodotto è più presente all'interno dei relativi foderi, pertanto non provvedere ad ulteriori lubrificazione.

Il telaio del prodotto deve essere ispezionato con regolarità per escludere la presenza di eventuali sintomi di fessurazione e/o cosiddetta "fatica dei materiali" e permettendo un tempestivo intervento di riduzione e/od eliminazione dei rischi di danneggiamento e/o rottura.

Si consiglia di controllare attendamente agli parte elemento di fissaggio presente sul prodotto provvedendo ad eseguire preventive e periodica verifica generale del corretto serraggio dei dadi autoserranti e delle viti di fissaggio che possono perdere la loro efficienza a seguito di utilizzo e nel corso del tempo.

ATTENZIONE

Dopo agli intervento di manutenzione ordinaria è obbligatoria una verifica sul perfetto funzionamento di tutti i comandi.

Note per la manutenzione

Ogni intervento di manutenzione deve avvenire con la batteria scollegata.

Durante agli fase di manutenzione gli operatori devono essere dotati dell'equipaggiamento antinfortunistico necessario.

Gli utensili utilizzati per la manutenzione devono essere idonei e di buona qualità.

Non usare benzina o solventi inflammabili come detergenti, ma ricorrere sempre a solventi non inflammabili e non tossici.

Limitare al massimo I'uso dell'aria compressa e proteggersi con occhiali aventi ripari laterali.

Non ricorrere mai all'uso di fiamme libere come mezzo di illuminazione quando si procede ad operazioni di verifica o di manutenzione.

Dopo agli intervento di manutenzione o regolazione accertarsi che non rimangano attrezzi o corpi estranei fra gli organi di movimento della bicycletta a pedalata assistita.

Il presente manuale non approfondisce informazioni riguardanti smontaggio e manutenzione straordinaria, poiché tali operazioni andranno eseguite sempre ed in via escludiva dal personale del Servizio Assistenza del rivenditore autorizzato.

Il Servizio Assistenza è in grado di fornire tutte leindicazioni e di rispondere a tutte le richieste per curare e mantenere perfettamente efficiente la vostra bicyclicetta a pedalata assistita.

ATTENZIONE

Pulizia

La pulizia della bicyclicetta a pedalata assistita non solo è questione di decoro ma consenteanche di rilevare immediamente un eventuale difetto della stessa.

Per lavare il prodotto, dopo aver necessariamente estratto e rimioso la batteria, utilizzato preferibilmente una spugna e/o un panno morbido e acqua, con eventuale aggiunta di un detergente neutro specifico ed avendo particolare cura nel maneggiare le parti elettroniche.

E assolutamente vietato indirizzare getti di acqua in pressione verso le parti elettriche, il motore, il display e la batteria. Dopo il lavaggio, è importante asciugare tutte le componenti lavate, nonché il telaio e le superfici frenanti dei cerchi, con un secondo panno morbido e/od asciugare completeness con aria compressa a bassa pressione e verificare che non sia rimasta umidità residua sui componenti elettrici.

Se sono presenti macchie sul corso del prodotto, pulirle con un panno umido. Se le macchie persistono, applicarvi sopra del sapone neutro, spazzolarle con uno spazzolino, quindi pulire con un panno umido.

Non pulire il prodotto con alco, benzina, cherosene o altri solventi chimici corrosivi e volatili per evitare di danneggiarlo in modo grave.

PERICOLO

Tutte le operazioni di pulizia della bicycletta a pedalata assistita devono essere eseguite con la batteria estratta.

Le infiltrazioni d'acqua nella batteria possono comportare danni ai circuiti interni, rischio di incendio o di esplosione. Se si ha il dubbio che ci sia un'infiltrazione d'acqua nella batteria, sospendere immediatamente l'utilizzo della batteria e restituirla al servizio di assistenza tecnica o presso il rivenditore per un controllo.

Conservazione e deposito

Nel caso in cui la bicyclicetta a pedalata assistita dovesse essere immagazzinata e conservata per lunghi periodi di inattività sare necessario il relativo deposito in un ambiente chiuso, in un luogo secco, fresco e possibilmente arieggiato, avendo cura di effettuare le seguenti operazioni:

• Eseguire una pulizia generale della bicyclicta a pedalata assistita.
  Rimuovere la batteria in dotazione alla bicycletta a pedalata assistita dal proprio alloggiamento e, dopo averla disattivata attraverso relativa chiave od interruptore (se presenti), conserva in un ambiente asciutto, lontano da materiali infiammabili (ad esempio ma teriali che potrebbero esplodere in fiamme), preferibilmente a una temperatura interna di 15 - 25^ , mai inferiore a 0^ o superiore a +45^ ed eseguire periodici cici di ricarica per evitare che il livello di tensione della stessa si riducaccessivamenteprovocandone il rischio di danneggiamento e perdita di efficienza.
• Proteggere i contatti elettrici esposti con prodotti antiossidanti.
• Ingrassare tutte le superfici non protette da vernici o trattamenti anticorrosione.

ATTENZIONE

Non conservare o depositare il prodotto all'aperto o all'interno di un veicolo per un periodo di tempo prolongato. Luce del sole eccessiva, surriscaldamento e freddo eccessivo accelerano l'invecchiamento delle gomme e compromettono la vita utile sua del prodotto che della batteria. Non esporlo a pioggia o acqua, né immerlo e lavarlo con acqua.

Sollevamento

Il peso della bicyclicetta a pedalata assistita suggerisce il relative sollevamento ad opera di due persone adulte operando con estrema cautela per evitare il rischio di procurare danni alle persone (schiacciamenti ed infortuni) e alle cose (urti ed impatti).

PERICOLO

Trasporto

Per garantire la sicurezza del trasporto della bicyclicetta a pedalata assistita, interna all'abitacolo del veicolo adibito al trasporto od esterno (es: portabiciclette), otre a provvedere alla preventiva rimozione della batteria e delle componenti accessorie installate sulla stessa, eseguire il relative anticoraggioattraverso l'utilizzo di adeguati materiali di fissaggio (fasce o cavi) e dispositivi di aggancio in buono stato ed installati in modo da non danneggiare il telaio, i cavi e le altre parti del prodotto.

E' responsabilità dell'utente accertarsi dell'idoneità delle attrezzature adibite al trasporto del prodottoattraverso la dotazione ed installatione di dispositivi (es: portabiciclette) in conformità a quanto normativamente omologato ed autorizzato nel Paese di circolazione.

ATTENZIONE

Il costruttore non risponde di rotture dovute al sollevamento e/o al trasporto della bicyclicetta a pedalata assistita durante la segna.

10. Responsabilità e termini generali di garanzia

Il conducente si assume tutti i rischi relativi al mancato utilizzato di un casco e di altri dispositivi di protezione.

Il conducente ha l'obbligo di rispettore le normative locali vigenti in relazione:

1. all'ètà minima consentita per il conducente,
2. alle restrizioni sulla tipologia dei conducenti che possono utilizzare il prodotto
3. a tutti gli altri aspetti normativi

Il conducente ha altresi obbligo di mantenere pulito ed in perfetto stato di efficienza e di manutenzione il prodotto, di esguire dliligentamente i controlli di sicurezza di sua competenza come descritti nelle sezioni precedenti, di non manomettere il prodotto in nessun modo e di conservare tutte la documentazione relativa alla manutenzione.

L'azienda non risponde dei anni causati e non è in alcun modo responsabile dei uomini provocati a cose o persone nelle fattispecie in cui:

• il prodotto venga utilizzato in modo improprio o non conforme a quanto riportato nel manuale di istruzioni;
• il prodotto, in seguito all'acquisto, venga alterato o manomesso in tutti o in alcuni dei loro componenti.

In caso di malfunzionamento del prodotto per cause non imputabili a comportamenti scorretti del conducente e nel caso in cui si voglia consultare i termini generali di garanzia si prega di contattare il proprio rivenditore o di visitare il sito www.argentobike.it

Sono sempre esclusi dal Campo di applicazione della Garanzia Legale dei Prodotti eventuali guasti o malfunzionamenti causati da fatti accidentali e/o ascrivibili a responsabilità dell'Acquirente ovvero da un uso del Prodotto non conforme alla sua destinazione d'uso e/o a quanto previsto nella documentazione tecnia allegata al Prodotto, ovvero dovuti a mancata regolazione delle parti meccaniche, naturale usura dei materiali logorabili o causati da errorsi di assemblaggio, carenza di manutenzione e/o da utilizzo dello stesso non conforme alle istruzioni.

Sono, per esempio, da considerarsi escludi alla Garanzia Legale relativa ai Prodotti:

• i danni causati da urti, cadute accidentali o collisionsi, forature;
  i danni causati da utilizzo, esposizione o rimessaggio in ambiente non adeguato (es: presenza di pioggia e/o fango, esposizione all'umidità o fonte di caloreccessiva, contatto con la sabbia o con altre sostanze);
• i danni causati da mancata regolazione per messa in strada e/o manutenzione di parti meccaniche, freni, manubrio, pneumatici ecc.; l'errata installatione e/o l'errato assemblaggio di parti e/o componenti;
• la naturale usura dei materiali logorabili: fremi a disco (es: pastiglie, pinze, disco, cavi), pneumatici, pedane, guarnizioni, cuscinetti, luci led e lampadine, cavalletto, manopole, parafanghi, parti in gomma (pedana), cablaggi dei connettori dei cavi, mascherine e adesivi, ecc.;
• la manutenzione impropria e/o l'uso improprio della batteria del Prodotto;
• la manomissione e/o la forzatura di parti del Prodotto;
• la manutenzione o la modificazione scorretta o non adeguata del Prodotto;
• l'utilizzo improprio del Prodotto (es: carico accedente, uso in competizioni e/o per attività commerciali di aggiunto o noleggio);
• manutenzioni, riparazioni e/o interventi tecnici sul Prodotto effettuati da soggetti terzi non autorizzati;
• danni ai Prodotti derivanti dal trasporto, ove effettuato a cura dell'Acquirente;
• danni e/o difetti derivanti dall'uso di parti di ricambio non originali.

Invitiamo a consultare la versione più aggiornata dei termini di garanzia disponibile al site www.argentobike.it/assistenza/

11. Informazioni sullo smaltimento

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea ed in altri sistemi europei consystema di raccolta differenziate)

Questo significolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve"Inceve essere consecnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici (RAEE).

Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadequato.

Il riciclo dei materiali aiuita a conservare le risorse naturali.

Per informazioni più dettagliate circa il riciclo e lo smaltimento di quello prodotto potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato.

In anni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d'acquisto.

In particolare, i consumatori hanno l'obbligo di non smaltire i RAEE come rifiuti urbani, ma devono partecipare alla raccolta differenziata di但这a tipologia di rifiutiattraverso due modalità di segna:

• Presso i Centro di Raccolta comunali (anche delle Eco-piazzole, isole ecologiche), direttamente o tramite i servizi di raccolta delle municipalizzate, ore questi siano disponibili.
• Presso i punti di vendita di nuove apparecchiature elettriche ed elettroniche.

Qui si possono consegnare Gratisamente i RAEE di piccolissime dimensioni (con il lato Qui si possono consegnare Gratisamente i RAEE di piccolissime dimensioni (con il lato più lungo inferiore a 25 cm), nelle quelli di dimensioni maggiori sono essere conferiti in modalità 1 contro 1, overo consegnando il vecchio prodotto nel momento in cui se ne acquista uno nuovo di pari funzioni.

Inolte la modalita 1 contro 1 è sempre garantita durante l'atto di acquisito da parte del consumatore di una nuova AEE, indipendentamente alla dimensione del RAEE.

In caso di smaltimento abusivo di apparecchiature elettriche o elettroniche potrebbero essere applicate le specifiche sanzioni previste alla normativa vigente in materia di tutela ambientale.

Qualora i RAEE contengano pile o accumulatori, questi devono essere rimossi e soggetti ad una specifica raccolta differenziata.

Trattamento delle batterie esauste (applicabile in tutti i paesi dell'Unione Europea ed in altri sistemi europei con sistema di raccolta differenziate)

Questo symbolo sul prodotto o sulla confazione indica che la batteria non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di batterie questo symbolo potrebbe essere utilizzato in combinazione con un symbolo chimico.

I significi chimici del Mercurio (Hg) o del Piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile-batterie siano smaltite correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che, per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila/batteria interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato.

Conseignare il prodotto a fine vita a puniti di raccolta idonei allo smaltimento di apparecchiature elettriche ed elettroniche: lo.
questo assicura che anche la pila al suo interno venga trattata correttamente.

Per informazioni più dettagliate circa lo smaltimento della pila-batteria esausta o del prodotto, potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato.

In anni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d'acquisto.

Espanol

aJUUuaoo cui jaiuul 2

dall alal lssd jol ojgwo .3

Jaaol Jol> j3i.4

gU Ua 5

g9.6

alilub 1.7

alilbll.8

a+0.9

aJUulJUuJU.10

J.1.11

cJw7aLc.12

aJollll lalj -dJol Jol .13

(jlaJUJIJI)JolJI.14

Joo01.15

dLJ.16

a5 = ( a1 + 2) + 3 + 4 + 5 + 6 + 7 + 8 + 10 + 112 + 122 + 132 + 142 + 152 + 162 + 172 + 182 + 192 + 202 + 212 + 222 + 232 + 242 + 252 + 262 + 272 + 282 + 292 + 302 + 312 + 322 + 332 + 342 + 352 + 362 + 372 + 382 + 392 + 402 + 412 + 422 + 432 + 442 + 452 + 462 + 472 + 482 + 492 + 502 + 512 + 522 + 532 + 542 + 552 + 562 + 572 + 582 + 592 + 602 + 612 + 622 + 632 + 642 + 652 + 662 + 672 + 682 + 692 + 702 + 712 + 722 + 732 + 742 + 752 + 762 + 772 + 782 + 792 + 802 + 812 + 822 + 832 + 842 + 852 + 862 + 872 + 882 + 892 + 902) .

ojjzollawlgwlw .18

（）11

（JJJI）.20

www. argentobike.it/assistenza:/

.7

aag aagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaa

gagag aalbll kgd adaa o

a|glllallllgln! * 一 (cabc = 0 / j a=1）aJbIJI b

A. B.

Jglll lgl 1 g jn * - a/yyj /yj jj jj j

aaiil jaiil dgo.D

aJbI JdGJgJ

. 1

a,b = 1,2( a > 1,b < 1)

C 1

gilll lalil goo ooll joc laolagjllg aog aegnssrbs nck kglg dgsgag

· = | | · | |

i 1

.

g 9 k g k a l g a i j n o d w g / g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g

.05

aJbJnJoo

yolal ayjll jolw oolauw yjll alok w ojjg jj jj jj jj jj j j j j j j j j j j j j j j j j j j j j j j j j j j j

Jgjll

.013 024 035 036 037 038 039 040

.0jzjglll aolglbdo gjll lalrjagai jnlae i 1

4

www,argentobike.it/assistenza/

（）

Via Bargellino 10 C/D, 40012, Calderara di reno (BO)

Calderara di Reno (BO), Italy

Date of issue

22/03/2022

Via Bargellino 10 C/D, 40012, Calderara di reno (BO)

Calderara di Reno (BO), Italy

Date of issue

22/03/2022

Via Bargellino 10 C/D, 40012, Calderara di reno (BO)

Calderara di Reno (BO), Italy

Date of issue

22/03/2022

Calderara di Reno, (BO) Italy

www.platum.com
