Bi Max - Bicicletta elettrica Argento - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Bi Max Argento

Questo manuale è valido per le seguenti Biciclette a Pedalata Assistita (EPAC)

BiMax

BiMax +

BiMax-S +

Indices

1. Introduzione
2. Awvertenze su uso e sicurezza
3. Panorama del prodotto
4. Scheda tecnica
5. Assemblaggio
6. Display
7. Batteria
8. Messa in servizio
9. Conservazione, manutenzione e pulizia
10. Responsabilità e termini generali di garanzia
11. Informazioni sullo smaltimento

Manuale d'uso

Istruzioni originali

Grazie per aver scelto quello prodotto.

Per informazioni, supporto tecnico, assistenza e per consultare i termini generali di garanzia rivolgersi al proprio

rivenditore o visita il site www.argentoemobility.com/it/

Per i ricambi vai sul site www.urbanemobility.com

1. Introduzione

Generalità

Questo manuale costituisce parte integrante ed essenziale della bicyclicta a pedalata assistita (EPAC).

Prima della messa in funzione, è indispensable che gli utilizzatori leggano, comprehando ed eseguo scrupolosamente le dispositionsi che seguono.

L'azienda non risponde dei anni causati e non è in alcun modo responsabile dei anni provocati a cose o persone nelle fattispecie in cui:

• il prodotto venga utilizzato in modo improprio o non conforme a quanto riportato nel manuale di istruzioni;
• il prodotto, in seguito all'acquisto, venga alterato o manomesso in tutti o in alcuni dei loro componenti.

Nell'ottica del continuo sviluppo technologico, la casa costrutrice si riserva di modificare il prodotto sulla preavviso e sulla che sua automaticamente aggiornato lo dato manuale. Per informazioni e per consultare le eventuali revisioni di quello manuale visita il site www.argentoemobility.com/it/

Servizio assistenza

Per qualunque inveniente o richiesta di chiarimento contattate alla esitazioni il Servizio Assistenza del Suo Rivenditore autorizzato che dispone di personale competente e specializzato, attrezzature specifiche e ricambi originali.

ATTENZIONE

Notalegale sull'utilizzo

Verificare e rispectare il codice della strada e le normative locali di circolazione vigenti in materia ciclistica in relazione alle restrizioni sulla tipologia dei conducenti che possono utilizzato il prodotto ed all'utilizzo stesso di quello tipo di prodotto.

Forma grafica delle avventenze di sicurezza

Per identificare i messaggi di sicurezza nel presente manuale, saranno utilizzati i seguenti symboli grafici di segnalazione che hanno la funzione di attirare l'attenzione dellettore /utilizzatore ai fini di un uso corretto e sicuro della bicyclicetta a pedalata assistita.

ATTENZIONE

Prestare attenuatione

Evidenzia le regole da rispettare per evitare di danneggiare la bicyclicta a pedalata assistita e/o impedire il verificarsi di situazioni pericolose.

PERICOLO

Rischi residui

Evidenzia la presenza di pericoli che causano rischi residui ai quali l'utente deve prestare attenzione per evitare lesioni o danni materiali.

2. Avvertenze su uso e sicurezza

Regole generali per la sicurezza

Anche se si è giornatici nell'uso della bicyclicetta a pedalata assistita, è necessario seguire le istruzioni qui riportate, nelle precauzioni di carattere generale da osservare durante la guida di un mezzo a motore.

E' importante dedicare il tempo necessario per imparare le basi della pratica del prodotto per evitare qualiasi incidente grave che possa aver luogo nelle prime fasi di utilizzo. Rivolgersi al proprio rivenditore per ricevere adeguato supporto in merito alle corrette modalità di utilizzo del prodotto o per essere indirizzato presso un'organizzazione di formazione appropriata.

L'Azienda declina agli responsabilità diretta o indiretta derivata dal cattivo utilizzo del prodotto, inadempienze tanto relative alle normative stradali quanto alle istruzioni di questo manuale, incidenti e controversie causate dal mancato rispetto delle normative e da azioni illegali.

Questo prodotto deve essere utilizzato per scopi ricreativi, non può essere utilizzato da più di una persona contemporaneamente e non deve essere utilizzato per il trasporto passeggeri.

Nonambiare in alcun modo la finalità di utilizzo del veicolo, quello prodotto non è adatto a fare acrobazie, competizioni, trasportare oggetti, trainare altri veicoli o appendici.

Il livello di pressione sonora di emissione ponderato A all'orecchio del conducente è inferiore a 70 dB(A).

ATTENZIONE

Uso della bicyclicetta a pedalata assistita

Ogni utilizzatore deve aver prima fatto e compreso le istruzioni e le informazioni presenti nel manuale.

Nel caso in cui, in occasione dell'assemblaggio, si rileva quale difetto di fabbrica, dei passaggi non chiari o dificoltà nell'assemblaggio stesso o nelle regolazioni, non guidare il veicolo e contatta il loro rivenditore o visita il sito wwwargonoemobility.com/it/ per ricevere assistenza tecnica.

ATTENZIONE

Rischi connessi all'uso della bicyclicetta a pedalata assistita

Nonostante l'application dei dispositivi di sicurezza, per un uso sicuro della bicyclicetta a pedalata assistita si deve prendere.
nota di tutte le prescrizioni relative alla prevenzione degli infortuni riportate in questo manuale.

Rimanere sempre concentrati durante la guida e non sottovalutare i rischi residui connessi all'uso della bicyclicta a pedalata assistita.

ATTENZIONE

Responsibilità

Il conducente ha l'obbligo di usare la bicyclicetta a pedalata assistita con la massima diligenza e nel piano rispetto del codice della strada e di tutte le norme in materia cicclistica vigenti nel Paese di circolazione.

E importante tenere presente che quando ci si trovare in un luogo pubblico o sulla strada, anche seguondo甚么 manuale alla lettera, non si è immuni da lesioni causate da violazioni o azioni inappropriate intraprese nei confronti di altri veicoli, ostacoli o persona. Il cattivo utilizzo del prodotto o il mancato rispetto delle istruzioni di甚么 manuale possono provocare seri danni.

Il conducente ha altresi I'obbligo di mantenere pulito ed in perfetto stato di efficienza e di manutenzione la bicycletta a pedalata assistita, di eseguire diligente i controllingi di sicurezza di sua competenza或者其他 che di conservare tutte la documentazione relativa alla manutenzione del prodotto.

Il conducente deve valutare attendamente le condizioni atmosseriche che potrebbero rendere pericoloso l'utilizzo della bicyclicetta a pedalata assistita.

Questo prodotto è un veicolo, pertanto, più velocemente si guida, più lo spazio di frenata si allunga. A tal proposito, si consiglia di moderare la velocità e di mantenere una adeguata distanza di frenata nel caso in cui ci si trovi in condizioni climatiche avverse e/o in caso di circolazione intensa.

Su strade bagnate, scivolose, fangose o ghiacciate, lo spazio di frenata augmente e l'aderenza diminuisce NOTEvolmente rischiando di far slittare le ruote e facendo perdere I'equilibrio rispetto alle strade asciutte.

E necessario quindi condurre il veicolo con maggiore prudenza, mantenere adequate velocità e distanze di sicurezza da altria veicoli o pedoni.

Fare maggiore attenzione quando si guida su strade sconosciute.

Per la propria sicurezza si consiglia di indossare adeguati dispositivi di protezione (casco, ginocchiere e gomitiere) per proteggersi da eventuali cadute e lesioni nelle cui seguda il prodotto. Quando si presta il prodotto, fare indossare dispositivi di sicurezza al conducente e spiegare come utilizzare il veicolo. Per evitare lesioni, non prestare il prodotto a persona che non sanno come utilizzato.

Indossare sempre le scarpe prima dell'utilizzo del prodotto.

Il prodotto è stato progettato per consentire il carico di un peso massimo complessivo (conducente ed eventuale carico). I tramportato) non superiore al valore riportato nella scheda tecnica del prodotto.

Evitare in qualsi ci circostanza di utilizzato il prodotto in presenza di carico complessivo trasportato superiore a quanto prescritto per non incorrere nel rischio di deteriorare l'integrità delle componenti strutturali ed elettroniche dello stesso.

La bicyclicta a pedalata assistita (EPAC), conformamente a quanto previsto alla normativa di riferimento vigente EN 15194, è un mezzo di trasporto adibito al trasporto di una sola persona.

Il trasporto di un passeggero è amissibile esclusivamente nell'ambito delle normative vigenti nel Paese di circolazione in merito a: è minima del conducente, è massima del passeggero trasportato, dotazione dispositivi di trasporto passeggero normativamente omologati ed autorizzati.

É responsabilità dell'utente accertarsi dell'idoneità dei dispositivi di equipaggiamento del prodotto adibiti al trasporto del passeggero in termini di caratteristiche costruttive, sistemi di sicurezza, sistemi di anticoraggio e della relativa installatione e montaggio sulla bicyclicta a pedalata assistita conformmente a quanto previsto alla struttura della stessa ed entro i limiti di carico previsti (carico massimo sostortato dal prodotto e dal portapacchi in dotazione, se presente).

L'utente è inoltre responsabile in merito alla dotazione ed installatione di dispositivi di equipaggiamento del prodotto adibiti al trasporto di oggetti e animali (es: portapacchi, borse portabagagli, cestini portaoggetti, ecc...) ed entro i limiti di carico previsti (carico massimo sostortato dal prodotto e dal portapacchi in dotazione, se presente).

ATTENZIONE

L'installazione sul prodotto di accessori e dispositivi di equipaggiamento,或者其他 costituire fattore incidente sulle prestazioni e sulle modalità di utilizzo dello stesso, cui in caso di relativa inidoneità essere causa di danni compromettendone il corretto funzionamento e le condizioni di sicurezza in fase di utilizzo.

Per informazioni in merito alla dotazione ed installazione di dispositivi di equipaggiamento adeguati ed idonei al prodotto rivolgersi al proprio rivenditore autorizzato o ad operatori specializzati.

Avvertenze per gli utenti

• La bicycletta a pedalata assistita cui siere estuizzata solo da adulti e ragazzi esperti.
  Non assumere alcohol o droghe prima di guidare la bicyclicta a pedalata assistita.
• Questo modello di bicyclicetta a pedalata assistita è progettato e costruito per essere usato all'aperto, su strade pubbliche o piste ciclabili.
  Non chiedere alla bicyclicta a pedalata assistita prestazioni superiori a quelle per cui è stata progettata; non transitare su superfici con pendenza superiore al 10% , terreni sconnessi ed accidentati (fondi stradali irregulari, con buche, avvallamenti, ostacoli).
• Non guidare mai la bicyclicetta a pedalata assistita con parti smontate.
• Evitare superfici irregulari ed ostacoli.
• Guidare con entrambe le mani sul manubrio.
  Sostituiere partu usurate e/o danneggiate, controllare che le protezioni funzionino nel modo corretto prima dell'utilizzo.
• Tenere lontano i bambini da parti plastiche (inclusi i materiali di imballo) e piccole parti che possono provocare soffocamenti.
• Supervisionare i bambini per assicurarsi che non giochino con il prodotto.
• Eliminare eventuali spigoli taglienti causati dall'utilizzo improprio, rotture o danneggiamenti del prodotto.
• Prestare massima attenzione utilizzato il prodotto in prossimità di pedoni ed avere cura di rallentare e segnalare la propria presenza per evitare di spaventarli sopraggiungendo alle loro spalle.
• Assemblare correttamente il prodotto.

ATTENZIONE

Modalità di utilizzo

La bicycletta a pedalata assistita è una bicycletta equipaggiata con un motore elettrico ausiliario che si attiva escludamente quando si azionano i pedali.

Il motore, quindi, non sostituisce il lavoro muscolare delle gambe, ma le aiuta a fare meno fatica, attivandosi nelle modalità previste dal funzionamento delle componenti elettriche ed elettroniche in dotazione al prodotto: batteria, comandi al manubrio, sensori ed elettronica di controllo (centralina).

In dettaglio, il motore elettrico è alimentato da una batteria e viene controllato da una centralina che ne gestisce l'erogazione della potenza e la spinta aggiantiva da fornire al contributo muscolare originato alla pedalata del conducente in base allalettura di valori forniti in tempo reale da una series di sensori (PAS), positonati esternamente sul telaio o all'interno dei componenti stessi, ed in funzione dei parametri di gestione inserti dall'utilizzatore attraverso i comandi al manubrio (Display).

Il motre elettrico in dotazione alla bicyclicta a pedalata assistita, conformmente a quanto previsto dai requisiti della Direttiva Europea 2002/24/CE,或者其他 attivarsi escludamente in supporto alla funzione di pedalata muscolare fornita dall'utilizzatore, si disattivera al raggiungimento dei 25km / h di velocità.

La bicyclicta a pedalata assistita è stata progettata e costruita per essere guidata all'esterno, sulla viabilità pubblica e nelle piste ciclabili, su superfici asfaltate e/o terreni adeguati alle specifiche caratteristiche tecniche e strutturali del prodotto.

Ogni modifica dello stato di costruzione può compensettere il comportamento, la sicurezza e la stabilità della bicyclicta a pedalata assistita e può condurre ad un incidente.

Altri tipi di impiego, oppure l'amplamento dell'impiego或者其他 predecessor, non corrispondono alla destinazione attribuita dal costruttore, pertanto il costruttore non può assumersi alcuna responsabilità per anni eventualmente risultanti.

L'autonomia della batteria in dotazione alla bicyclicetta a pedalata assistita, e quando il relative dato di percorrenza in km stimato, cui varie sensibilmente a seconda delle specifiche modalità di utilizzo (carico complessivo trasportato, contributo muscolare fornito dal conducente, livello di assistenza elettrica alla pedalata selezionato, frequenza partenze/ripartenze), delle condizioni meccaniche ed elettriche del prodotto (pressione ed usura degli pneumatici, livello di efficienza della batteria) e degli influssi esterni (pendenze e fondo stradale, condizioni atmosferiche).

Prima di anni utilizzo controllare con attenzione il corretto funzionamento dei freni ed il loro stato di usura, verificare la pressione degli pneumatici, l'usura delle ruote e lo stato di carica della batteria.

Controllare regolarmente il serraggio dei varie elementi imballonati. I dadi e tutti gli altri fissaggi autoserranti sono perdere la loro efficienza, è quindi necessario controllare periodicamente e stringere questi componenti.

Come tutti i componenti meccanici,anche questo prodotto è soggetto ad usura e forti sollecitazioni. Materiali e componenti diversi possono reagire all'usura o alla fatica da sollecitatione in modi diversi. Se la vita utile di un componente venisse superata, potrebbe rompersi improvisamente, causando lesioni all'utilizzatore. Qualsiasi forma di crepa, graffiti o camblamento di colorazione in zone molto sollecitate indica che la vita del componente è stata raggiunta e delve essere sostituito.

ATTENZIONE

Velocità consentita

La velocità massima consentita per legge è di 25km / h

La centralina è stata configurata per non permettere variazioni al parametro della velocità massima.

Eventuali interventi non autorizzati dal costruttore alla centralina,或者其他 a costituire causa invalidante delle condizioni di garanzia sul prodotto, escludono il costruttore da eventuali responsabilità relative a danni causati a persone e/o cose.

PERICOLO

Pericolo di infortuni

Tenere una velocità e un comportamento adeguati alle proprie capacità, non usare mai la bicyclicta a pedalata assistita或者其他 25Km/h in quanto si potrebbero causare gravi danni ed infortuni a se stessi o ad altre persone.

ATTENZIONE

Ambiente di utilizzo

• La bicyclicetta a pedalata assistita cui è uscere utilizzata all'esterno, in assenza di condizioni atmssferiche avverse (pioggia, grandine, neve, vento forte, ecc.).
• Temperatura massima ammessa: +40°C
• Temperatura minima ammessa: +0°C
• Umidità massima ammessa: 80%
  Lambi de i uio.
  Inoltre il luogo di utilizzo deve essere illuminato, dal sole o da luci artificiali, in modo tale da garantire la corretta visione del percorso e dei comandi della bicycletta a pedalata assistita (consigliati da 300 a 500 lux).

Usi impropri e controindicazioni

• Le azioni qui di seguito descripte, che ovviamente non possono coprir l'intero arco di potenziali possibilità di "cattivo uso" della bicycletta a pedalata assistita, sono da considerarsi assolutamente vietate.

Utilizzare la bicyclicetta a pedalata assistita per impieghi diversi da quelli per i quali è stata costruita.
Utilizzare la bicyclicta a pedalata assistita se il proprio peso è superiore a quello consentito.
- Utilizzare la bicyclicetta a pedalata assistita sotto l'effetto di alcohol o droghe.
Utilizare la bicyclicta a pedalata assistita in aree soggette a rischio di incendi, esplosioni od in ambienti con atmogera corrosiva e/o chimicamente attiva.
Utilizzare la bicycletta a pedalata assistita in presenza di condizioni atmospheriche avverse (pioggia battente, grandine, neve, forte vento, ecc.).
- Utilizzare la bicyclicletta a pedalata assistita in ambienti scarsamente illuminati.
- Transitare o sostare su terreni sconnessi ed accidentati (fondi stradali irregolari, con buche, avvallamenti, ostacoli, ecc.) per evitare rischi di caduta e seguenti danni al conducente ed al prodotto.
- Ricaricare la batteria in ambiente troppo caldo o non sufficientemente ventilato.
- Coprire la batteria durante la ricarica.
- Fumare outilizzare fiamme libero vicino alla zona di ricarica.
- Eseguire qualsiasi intervento di manutenzione con la batteria collegata.
- Inserire gli arti o le dita fra le parti mobili della bicyclicetta.
- Toccare i fremi immediatamente dopo l'uso causa surriscaldamento.
- Evitare che le componenti elettriche ed elettroniche della bicyclicta a pedalata assistita entrino a contatto con acqua o altria liquidi.
- Modificare o trasformare in alcun modo il prodotto o le sue parti meccaniche ed elettroniche per evitare il rischio di danneggiamenti strutturali, comprometterne l'efficienza e provocare danni.
Se si rileva quali che difetto di fabbrica, se si rilevano rumori insoliti o quali che anomalia, non utilizzato il veicolo e contatta il suo rivenditore o visita il site www.argentoemobility.com/it/

Protezioni

E severamente vietato modificare o rimuovere le protezioni della batteria, della catena e delle altre componenti installate come le targhette di avventamento e di identificazione.

ATTENZIONE

Informazioni sulle frequenze:

La banda di frequenza di funzionamento del dispositivo Bluetooth® è compresa tra 2,4000 GHz e 2,4835 GHz. La massima potenza di radiofrequenza trasmessa nelle bande di frequenza è di 100mW.

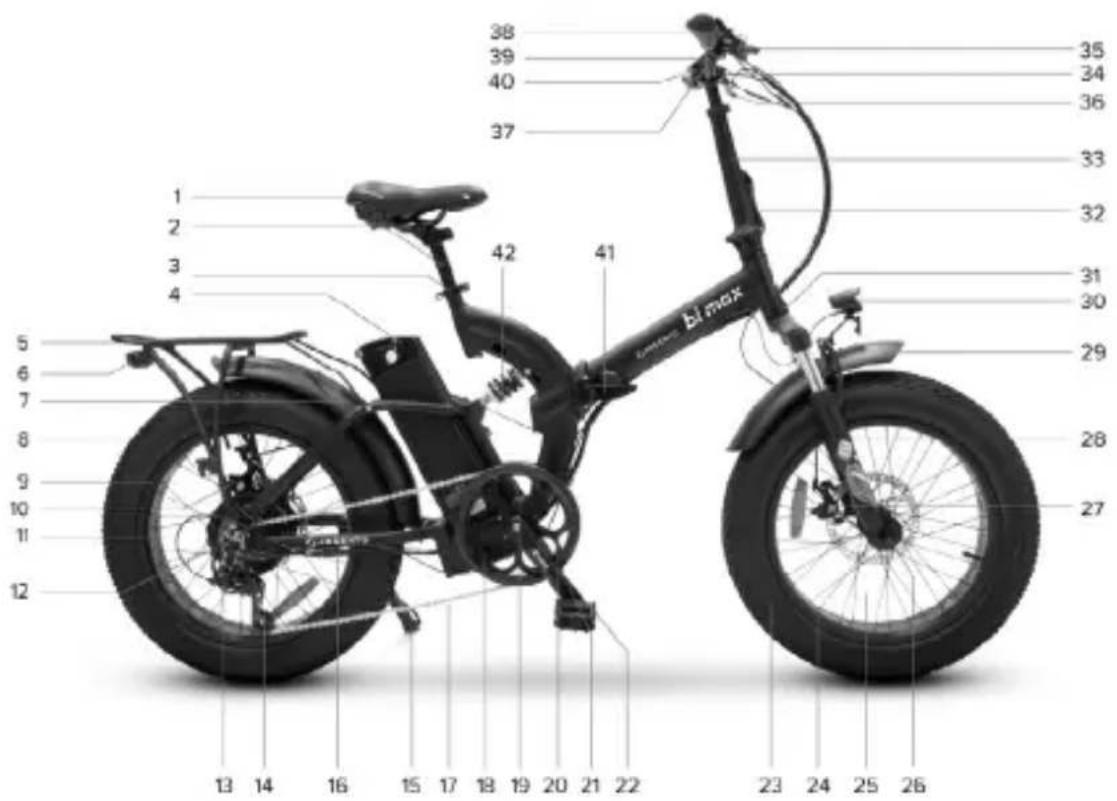

1. Sella
2. Cannotto reggisella
3. Collarino reggisella
4. Batteria Li-lon
5. Portapacchi posteriore
6. Luce posteriore a LED
7. Parafango posteriore
8. Pneumatico posteriore
9. Cerchione posteriore
10. Freno a disco posteriore
11. Ruota posteriore
12. Motore
13. Cassetta 7 velocità
14. Cambio - deragliatore posteriore
15. Cavalletto (lato opposto)
16. Presa motore
17. Catena
18. Vano centralina
19. PAS
20. Corona

21. Pedivella (lato destro)

22. Pedale (lato destro)

23. Pneumatico anteriore
24. Cerchione anteriore
25. Ruota anteriore
26. Mozzo a bullone/ Sgancio rapido ruota anteriore
27. Freno a disco anteriore
28. Forcella ammortizzata
29. Parafango anteriore
30. Luce anterioe a LED
    31.Numero seriale telaio
31. Leva blocco/sblocco piantone manubrio
32. Piantone manubrio telescopico e ripiegabile
33. Manubrio
34. Leva freno ruota posteriore (lato destro)
35. Leva freno ruota anteriore (lato sinistro)
36. Attacco manubrio
37. Cambio - comando indicizzato
38. Campanello
39. Display
40. Meccanismo di aperture/chiusura telaio
41. Ammortizzatore posteriore a molla

4. Scheda tecnica

Descrizione prodotto Codice prodotto Codice EAN
BiMax AR-BI-220006 8052679456017
Informazioni generiche
Display LCD - CDC13-BT
Motore Bafang 36V 250W brushless - posteriore
Batteria Li-Ion 36V 10.4Ah 374Wh - esterna ed estraibile
Freni a disco meccanico anteriore e posteriore - leve freno con sensore cut-off
Cambio Shimano 7 rapporti (1x7) - deragliatore posteriore
Trasmissione a catena - 7 velocità
Ruote 20" anteriore e posteriore
Luci LED anteriore e posteriore
Telaio in alluminio 6061 - ripiegabile
Caricabatteria Input: AC 100V-240V 1.8A (Max) - Output: DC 42V 2.0A (Max)
Carico massimo supportato E-Bike 100 kg
Carico massimo supportato portapacchi	15 kg
Peso E-Bike	27 kg~
Velocità massima	25 km/h

Descrizione prodotto Codice prodotto	Codice EAN
BiMax + Red	AR-BI-210027	8052870486875
BiMax + Blue	AR-BI-210028	8052870486882
Informazioni generiche
Display LCD - APT 500S
Motore Bafang 36V 250W brushless - posteriore
Batteria Li-Ion 36V 10.4Ah 374Wh - esterna ed estraibile
Freni a disco meccanico anteriore e posteriore - leve freno con sensore cut-off
Cambio Shimano 7 rapporti (1x7) - deragliatore posteriore
Trasmissione	a catena - 7 velocità
Ruote 20" anteriore e posteriore
Luci LED anteriore e posteriore
Telaio in alluminio 6061 - ripiegabile
Caricabatteria Input: AC 100V-240V 1.8A (Max) - Output: DC 42V 2.0A (Max)
Carico massimo supportato E-Bike 100 kg
Carico massimo supportato portapacchi	15 kg
Peso E-Bike	28 kg"
Velocità massima	25 km/h
Descrizione prodotto Codice prodotto Codice EAN
BiMax-S + AR-BI-210029 8052870486899
Informazioni generiche
Display LCD - APT 500S
Motore Bafang 36V 250W brushless - posteriore
Batteria Li-Ion 36V 12.8Ah 461Wh - esterna ed estraibile
Freni a disco idraulico anteriore e posteriore - leve freno con sensore cut-off
Cambio Shimano 7 rapporti (1x7) - deragliatore posteriore
Trasmissione a catena - 7 velocità
Ruote 20" anteriore e posteriore
Luci LED anteriore e posteriore
Telaio in alluminio 6061 - ripiegabile
Caricabatteria Input: AC 100V-240V 1.8A (Max) - Output: DC 42V 2.0A (Max)
Carico massimo supportato E-Bike 100 kg
Carico massimo supportato portapacchi	15 kg
Peso E-Bike	28 kg~
Velocità massima	25 km/h

5. Assemblaggio

Estrarre con cura il prodotto dal proprio l'imballo* e provvedere alla rimozione dei materiali di protezione prestando attenzione a non danneggiare le relative parti estetiche e a non forzare cavi e componenti preassemblate.

*La rimozione dall'imballo deve essere eseguita da due persone adulte per garantire l'integrità del prodotto ed evitare il rischio di incorrere in infortuni e/o schiacciamenti.

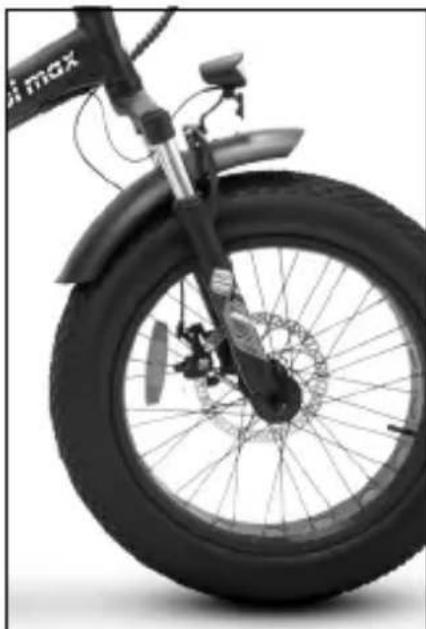

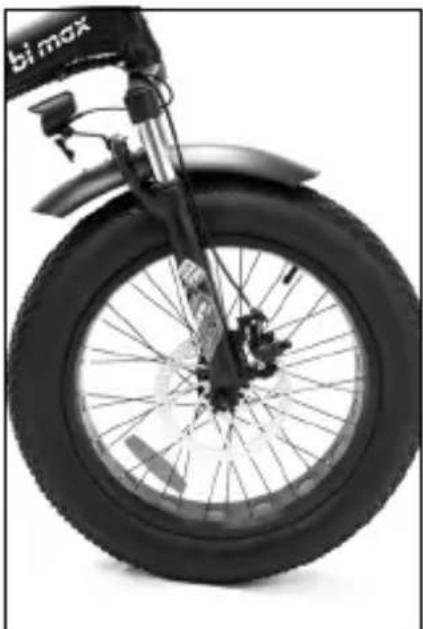

Posizionamento ruota anteriore

Verificare il corretto posizionamento della ruota anteriore.

L'idoneo orientamento della ruota anteriore sarea confirmato da l'icina della corretta ubicazione della luce anteriore (posizione frontalmente) e del disco freno ruota anteriore (posizione sul dato sinistro della ruota anteriore).

In caso contrario (fig. A), ruotare la ruota anteriore in senso orario di 180^ sino a relativivo allineamento rispetto al telaio avendo cura di non forzare cavi e componenti preassemblate (fig.B).

Fig. A

Fig.B

Posizionamento piantone manubrio

Sollevare il pianitone manubrio in posizione verticale; serrare il pianitone manubrio atraverso il dispositivo di bloccaggio. indicato alla lettera A.

Posizionamento manubrio

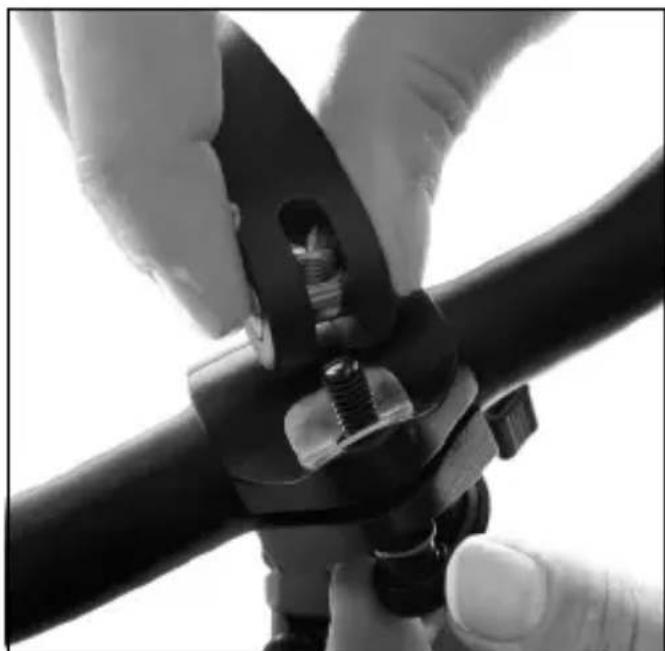

Posizione il manubrio sul piantone manubrio facendo attenzione che sia ben centrato e correttamente orientato per favorire la presa sui comandi operandoattraverso la leva di serraggio dell'attacco manubrio (dispositivo di serraggio tra manubrio e piantone manubrio).

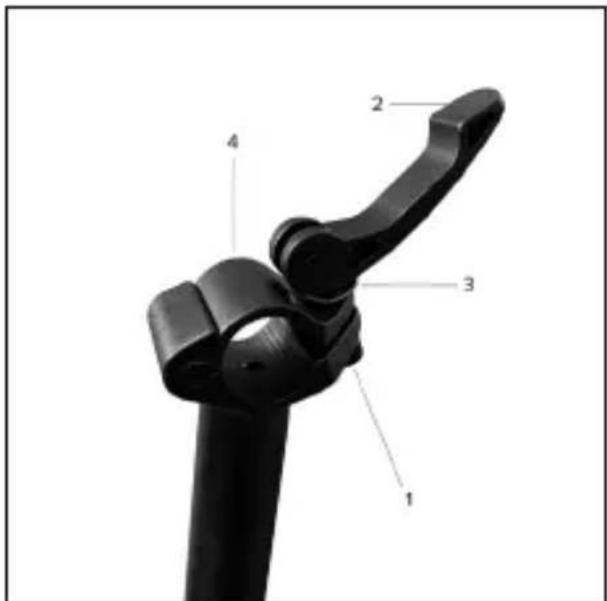

Istruzioni montaggio/smontaggio placca attacco manubrio per eventuale istallazione/rimozione manubrio (se necessario)

Dall'estremità superiore del pianitone manubrio rimuovere la placca attacco manubrio come segue:

Rimuovere la vite numero 1 e successivement la leva numero 2.

Procedere poi a rimuovere la piastra metallica numero 3 ed infinite rimuovere la piastra di metallo numero 4 facendola scorrere lateralmente.

Procedere a rimontare la placca attacco manubrio precedentamente rimossa nella sequenza inversa.

Assicurarsi di serrare correttamente per non incorrere in situazioni di pericolo durante la guida.

Installazione e posizionamento cannotto reggisella

Inserire il cannotto reggisella nel tubo piantone del telaio e, dopo aver adeguatamente posizionato la sella, fissare correttamente il cannotto reggisellaattraverso l'apposto dispositivo di serraggio (collarino reggisella) presente sul telaio.

PERICOLO

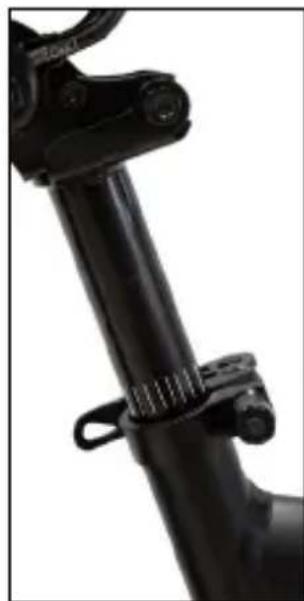

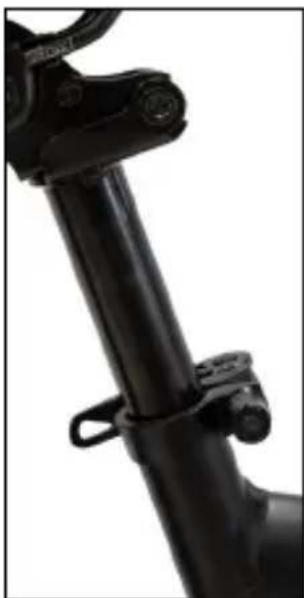

Limineto minimodi insertimento del cannotto reggisella

Per motivi strutturali e di sicurezza è severamente vietato, in fase di utilizzo del prodotto, estrarre il cannoto reggisella dal tubo piantone del telaio altre il limite indicate sullo stesso per evitare il rischio di causare eventuali fratture strutturali alla bicyclicletta ed incorrere in seri infortuni.

Il corretto e sicuro posizionamento del cannotto reggisella all'internalo del tubo piantone del telaio sare confermato dall'ecuzione di una procedura di inserimento che esclude la visibilità della relativa marcatura e/o indicative grafica del limite minimo di inserimento; si veda:

Posizione corretta Posizione scorretta

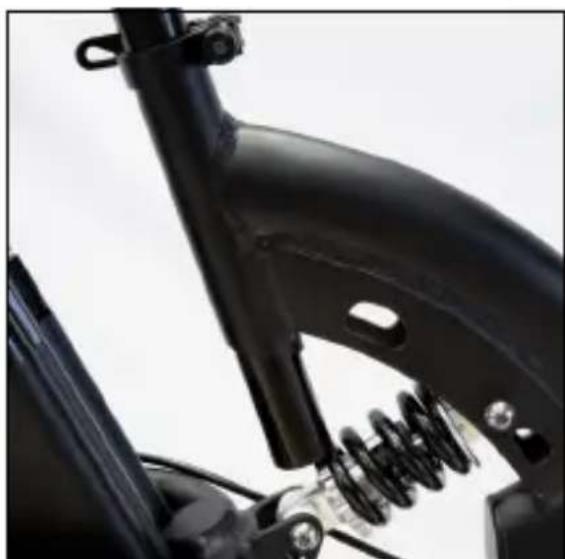

Liminestassimodisinserimento delcannotto reggisella

Per motivi strutturali, per prevenire il rischio di danneggiamento e per consentire un adeguato funzionamento dell'ammortizzatore posteriore a molla che raccorda il tubo piantone sella e il fodero verticale del telaio è severamente sconsigliato l'insertimento del cannotto reggisella altre il limite inferiore del tubo piantone sino ad eventuale contatto, o prossimità diicontutto, con l'ammortizzatore.

Regolare e verificare la presenza di una idonea distance tra le suddette componenti volta a garantire un adeguato margine di esercizio commisurato al carico supportato (si veda: peso utilizzatore).

Installazione pedali

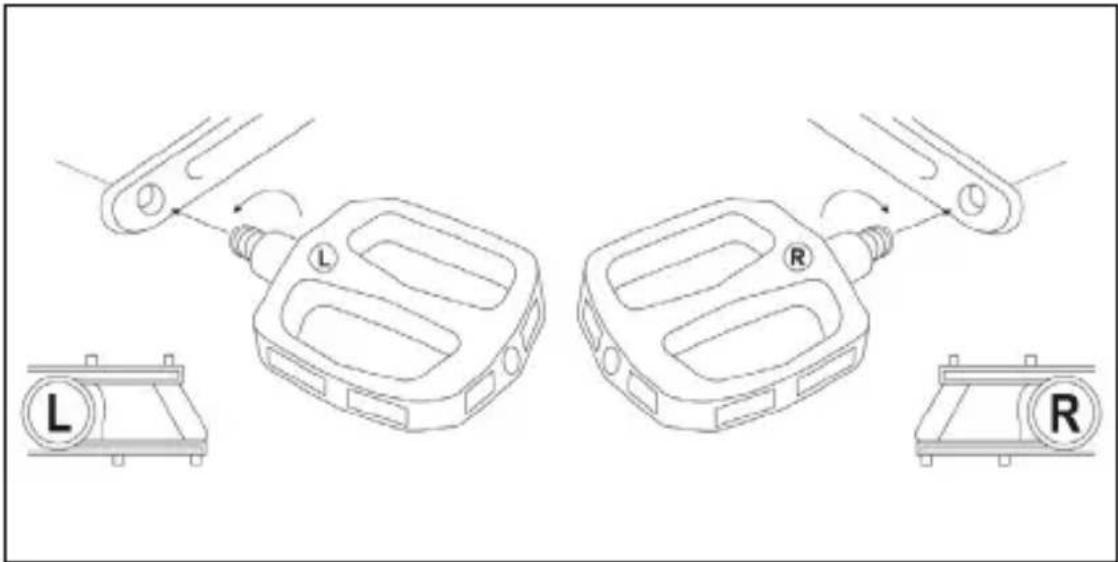

Individuare il pedale di destra (contrassegnato con la lettera R) ed il pedale di sinistra (contrassegnato con la lettera L).

Montare il pedale di destra (R) inserendo il perno filettato del pedale nella pedivella corrispondente presente sul lato destro della bicycletta ed avendo cura di avvitarlo in senso orario (ruotare in direzione della ruota anteriore) sino a relativo serraggio da eseguire utilizzato una chiave inglese 15mm .

Montare il pedale di sinistra (L) inserendo il perno filettato del pedale nella pedivella corrispondente presente sul lato sinistro della bicycletta ed avendo cura di avvitarlo in senso antiorario (ruotare in direzione della ruota anteriore) sino a relativo serraggio da eseguire utilizzando una chiave inglese 15mm.

ATTENZIONE

Verificare e controllare regolarmente il corretto serraggio dei vari elementi imballonati, delle viti di fissaggio, sganci rapidi e perrni passanti othere ad un controllo generale che tutte le parte siano in ordine.

I dadi e tutti gli altri fissaggi autoserranti possono perdere la loro efficienza, è quindi necessario controllare periodicamente e stringere questi componenti.

I valori delle coppie di serraggio consiglate per il fissaggio delle specifiche parti/componenti presenti sul prodotto (es: manubrio, attacco manubrio, pianitone manubrio, sella, reggisella, ruote, etc...) sono individuabili in corrispondenza dei relativi elementi. Per tutti gli altri fissaggi considerare il valore medio di 20Nm.

La verifica del corretto serraggio delle parti/componentiattraverso sistemi a leva (sgancio rapido, attacco manubrio, collarino reggisella, etc...), in assenza di includazioni tecnicamente precise dei relativi valori, cui avvenire testando che la relativa parte/componente oggetto di fissaggio non sua mobile e/o instabile se sottoposta ad enerico tentativo di rimozione e/o estrazione (manubrio, cannotto reggisella, ruote, etc...) e verificando che la leva di serraggio presenti una adeguata resistenza in fase di chiusura (tale da lasciare un segno sul palmo della mano adibita a serraggio leva, cosiddetto "imprint on palm") e, successivement alla chiusura, richieda si eserciti una notevole forza per permettere relativa apertura.

Luce posteriore

La luce a led posteriori si trovà più installata sulla parte terminale del portapacchi posteriore.

L'accensione e lo spegnimento potra essere eseguito manualemente attraverso l'apposto pulsante presente sulla luce stessa o, se previsto alla versione in dotazione, contestualmente all'accensione/spegnimento della luce a led anteriore atraverso il relativo comando presente sul display.

ATTENZIONE

Set chiavi batteria

La bicyclicetta a pedalata assistita preve de la dotazione esclusiva di 2 chiavi univocamente associate al blocco serratura a chiave presente sulla batteria installata sul prodotto per permettere relativa attivazione e permettere blocco e/o sblocco per estrazione.

Individuare le chiavi sul prodotto, ubicate in prossimita del manubrio od allegata ad altra componente della bicyclicta a pedalata assistita (telaio o batteria), avendo cura di evitarne il successivo smarrimento.

Verifica negativa

Nel caso in cui, in occasione dell'assemblaggio, dovessero essere riscontrati difetti di fabbrica, dei passaggi non chiari o difficultà nell'assemblaggio stesso, non guidare la bicycletta a pedalata assistita e contattare il servizio assistenza del proprio rivenditore autorizzato o visitare il site www.argentoemobility.com/it/

ATTENZIONE

Nell'ottica del continuo sviluppo technologico, la casa costrutrice si riserva di modificare il prodotto sulla preavviso, nella che sua automaticamente aggiornato lo dato manuale.

Per informazioni e per consultare le revisioni di quello manuale visita il site wwwargonemobility.com/it/

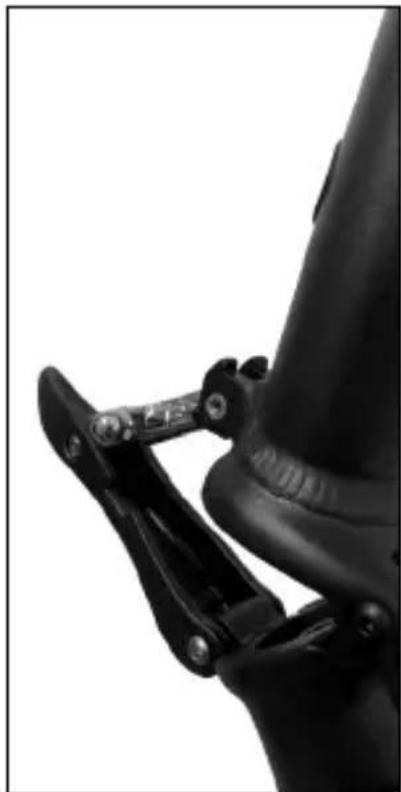

Ripiegamento della bicyclicletta a pedalata assistita

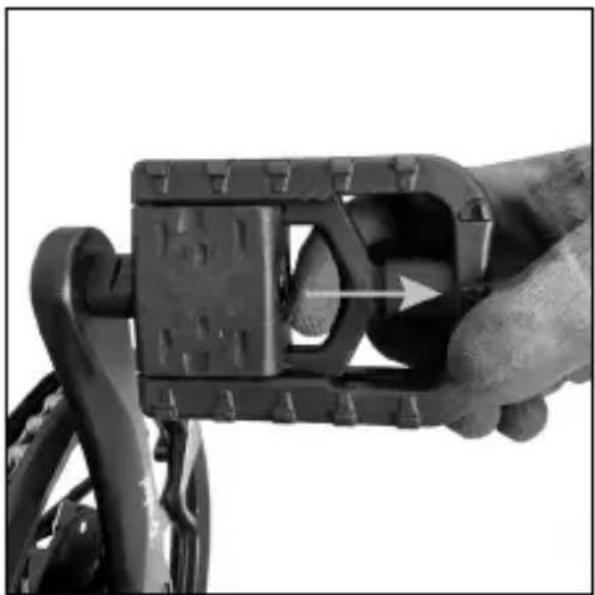

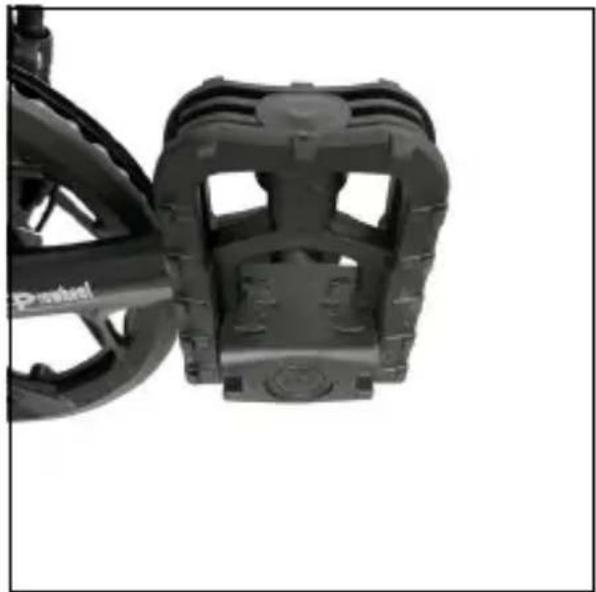

Ripiegare i pedali agenda sul meccanismo di sblocco.

Pedale aperto Pedale chiuso

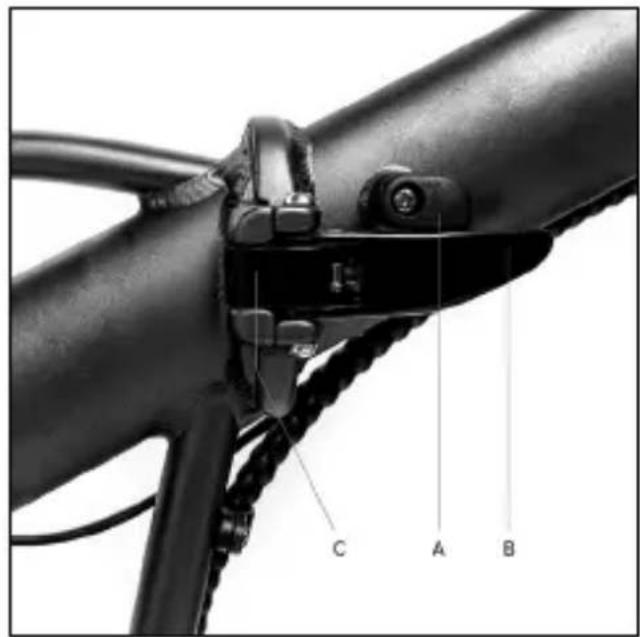

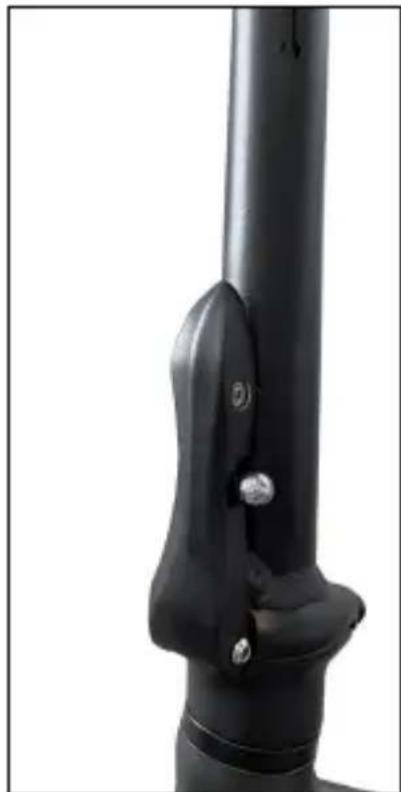

Sbloccare la leva del meccanismo di chiusura del pianitone manubrio intervenendo sul disposito di blocaggio.

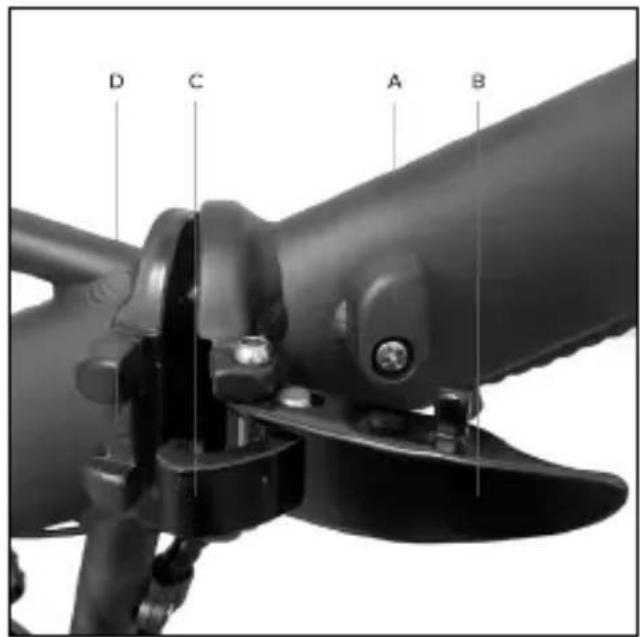

Sbloccare la leva del meccanismo di chiusura del pianitone manubrio intervenendo sul dispositorio di bloccaggio.

Rutare in senso antiorario il dispositivo di blocco della leva (A) presente nel meccanismo di aperture/chiusura del telaio. Tirare verso l'esterno la leva (B) sino a permettere l'estrazione del gancio di bloccaggio (C) alla propria sede (D).

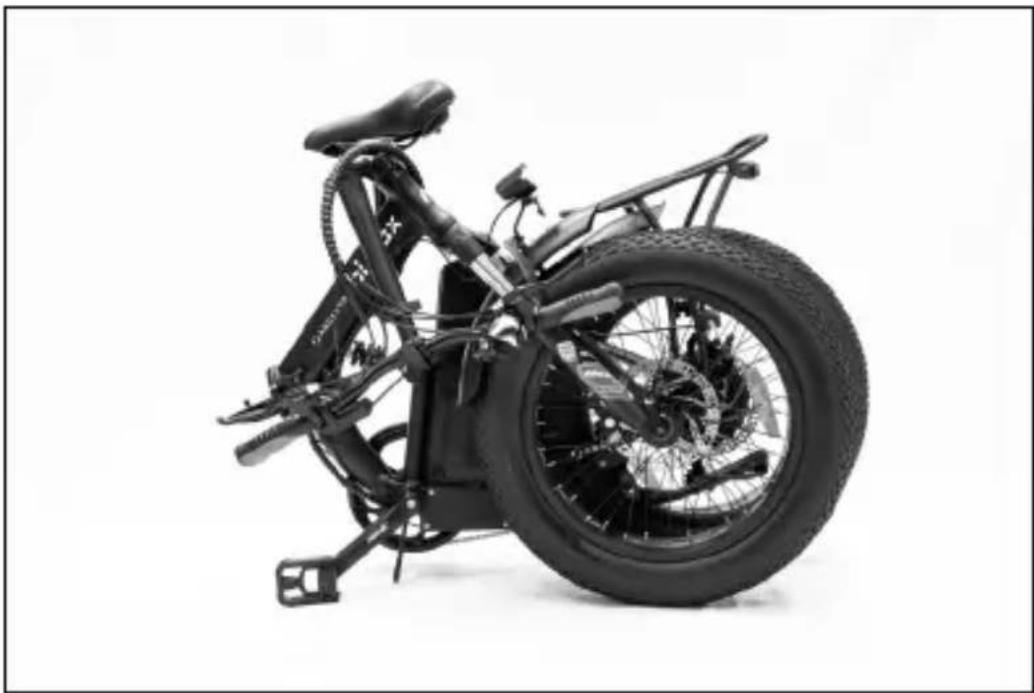

Ripiegare interamente il telaio della bicyclicta a pedalata assistita.

Per l'aperture del telao della bicycletta procedere essequendo la sequenza inversa.

6. Display

La bicyclicta a pedalata assistita è fornita di un dispositivo di commando posizionato sul manubrio, displayLCD, alimentato alla batteria in dotazione al prodotto, che permette la gestione completa di tutte le funzionalità elettriche ed elettroniche relative alla stessa.

- Display LCD - CDC13-BT

Panorama del comandi e dei symboli

1. Spia attivazione luce
2. Assist: indicator del livello di Assistenza alla Pedalata selezionato (valore numero)
3. Error: spia rilevazione anomalia di funzionamento
4. Spia attivazione della funzione di Camminata Assistita
5. Tachimetro digitale: indicatore velocità istantanea rilevata in fase di utilizzo (Km/h o MPH)
6. AVG: visualizzazione dato velocità media registrata durante l'ultimo utilizzo (Km/h o MPH)
7. MAX: visualizzazione dato velocità massima registrata durante l'ultimo utilizzo (Km/h o MPH)
8. TRIP: visualizzazione dato distanza parziale percorsa (Km o Mile)
9. ODO: visualizzazione dato distance totale percorsa (Km o Mile)
10. Modalità andatura corrispondente al livello di assistenza alla pedalata selezionato (ECO-STD-Turbo)
11. Indicatore livello di carica residua della batteria
12. M: pulsante di modalità (MODE)
13. Pulsante variazione e/o diminuzione valore (-)
14. Pulsante ON/OFF
15. Pulsante variazione e/o aumento valore (+).

Descrizione delle funzioni

Accensione/Spegnimento display

Premere il pulsante ON/OFF per almeno 3 secondi per accendere o spegnere il display.

Selezione del Livello di Assistenza alla Pedalata

Premere il pulsante corrispondente per augmentare o diminuire il livello di assistenza alla pedalata selezionato. I livelli di assistenza alla pedalata selezionabili sono compresi tra i valori 1 e 5 (Assist).

Il livello di assistenza 1 determina l'impostazione del minimo supporto elettrico fornito dal motore (potenza minima - modalità di utilizzo ECO).

I livelli di assistenza 2 e 3 determinano l'impostazione di un supporto elettrico fornito dal motore intermedio (potenza normale - modalità di utilizzo STD).

I livelli di assistenza 4 e 5 determinano l'impostazione del massimo supporto elettrico fornito dal motore (potenza massima - modalità di utilizzo Turbo).

Selezionando il livello 0 si esclude l'attivazione del supporto elettrico dal motore.

Attivazione Camminata Assistita

Selezionare il livello di assistenza alla pedalata ugue a 0 e successivement premere e mantenere premuto il pulsante - perabilitare la funzione di camminata assistita che permette di attivare un supporto elettrico del motore sino a raggiungere la velocità massima di 6 Km/h.

Disabilitare la funzione interrompendo la digitazione del pulsante.

ATTENZIONE

La funzione di camminata assistita deve essere utilizzata in conformità alle normative vigenti nel Paese di circolazione ed è ammessa esclusivamente per condurre la bicycletta a pedalata assistita camminando a fianco della bicycletta ed impugnando saldamente e con entrambé le mani le manopole del manubrio.

E' severamente vietato abilitare la funzione di camminata assistita trovandosi in sella alla bicycletta a pedalata assistita per evitare il pericolò di infortuni ed il rischio di danneggiamento alle componenti elettriche del prodotto.

Accensione/Spegnimento luce

Premere il pulsante ON/OFF rapidamente per accendere e spegnere la luce anteriore (luce posteriore se previsto).

Visualizzazione dati (AVG-MAX-TRIP-ODO)

I dati disponibili relativi a velocità (AVG e MAX) e percorrenza (TRIP e ODO) saranno visualizzati alternativamente ed automaticamente in sequenza: AVG - MAX - TRIP - ODO.

I di utilizzo parziali (TRIP - AVG - MAX) si azzereranno automaticamente a seguito dello spegnimento del display.

Indicatore del livello di carica residua della batteria

Il livello di carica della batteria viene visualizzato sullo schermo del display attraverso la presenza di un numero di segmenti compreso tra 0 e 5.

La presenza di 5 segmente è indicativa del massimo intervallo di carica della batteria percentualmente definito e rilevato istantamente.

La riduzione dei segmenti presenti fornisce un dato significativo del decrescente livllo di carica della batteria disponibile e della seguente autonomia.

L'indicatore della batteria può subire oscillazioni nel livello di carica a seconda dell'uso della bicicletta a pedalata assistita, per esempio percorrendo una salute il livello visualizzato può scendere rapidamente in quanto si ha un consumo molto più elevato della batteria.

I singoli segmenti sono indicativi dello specifico intervallo di carica della batteria rilevato istantaneamente e non rappresenta un dato necessariamente proportionale dell'autonomia residua.

Indicatore anomalia di funzionamento

Nel caso in cui venisse rilevata un'anomalia di funzionamento del systeme elettrico e/o elettronico del prodotto apparirà sullo schermo del display la spia Error e contestualmente verrà visualizzato il correspondente Codice Errore identificativo.

Codice Errore Descrizione	he anomalia
2 Anomalia utilizzò	leva assistenza alla camminata
3 Anomalia sensore	e del freno
4 Anomalia centralina	ina
7 Surriscaldamento centralina	centralina
8 Protezione per alta tensione (voltaggio sopra soglia)	tensione (voltaggio SOPRA soggia)
10 Anomalia motore (eccessivo assorbimento di corrente)	e (eccessivo assorbimento di corrente)
11 Anomalia sensore hall motore	hall motore
17 Anomalia di comunicazione cablaggi display-centralina	cambiazione cablaggi display-centralina
18 Anomalia di comunicazione programmazione display-centralina	cambiazione programmazione display-centralina
19 Anomalia sensore del freno	del freno
20 Blocco motore

Configurazione dei parametri

Premere il pulsante M per circa 3 secondi per accedere al menu di configurazione; premere il pulsante M per circa 3 secondi per uscire dal menu di configurazione confermando i parametri inserti.

Selezione il valore desiderato del singolo parametro premendo i pulsanti + o - e confirmarlo digitando il pulsante M (rapidamente per accederere al parametro configurable successivo o per circa 3 secondi per uscire dal menu di configurazione confermando i parametri inserti.).

Segue sequenza parametri configurabili:

P1 - Unità di misura:

Premere i pulsanti + o - per selezionare l'unità di misura relativa ai dati di velocità e percorrenza visualizzati sul display: Sistema metrico internazionale (Km/h e Km) od imperiale britannico (MPH e Mile)

P2 - Password Utente ON/OFF display:

Opzioni disponibili = on / off

OFF = selezionando il dato "off", confirmato digitando il pulsante M, si esclude l'abilitazione della richiesta di inserimento password utente (codice identificativo) per consentire all'utilizzatore di acceder e attendare il display e permettere la gestione completa di tutte le funzialità previste per la bicyclicta a pedalata assistita.

Comandi e funzioni del display saranno immediatamente accessibile a seguito di digitazione pulsante di accensione.

ON = selezionando il dato "on", confirmato digitando il pulsante M, si abilita il parametro di configurazione che prevede l'attivazione del display e l'accesso a tutte le funzionalità previste per la gestione completa della bicycletta a pedalata assistita esclusivamente a seguito dell'insertimento di una password utente (codice identificativo).

Comandi e funzioni del display, successivamente a digitazione pulsante di accensione, saranno accessibile esclusamente a seguito di inserimento password utente precedentemente impostata (P3).

P3 - Password Utente:

Parametro visualizzato escludamente a seguito di precedente selezione opzione "ON" che permette all'utente diabilitare la configurazione di accesso al display escludamente atraverso inserimento password (codice numero identificativo composto da 4 cifre) precedentemente impostata e confirmata come segue:

• selezionale le 4 cifre che compongono la password digitando i pulsanti ^+ o-e confermandole singolarmente digitando il pulsante ON/OFF

• confermare il codice numerico identificativo composto da 4 cître digitando il pulsante M per circa 3 secondi per uscire dal menu di configurazione confermando i parametri inserti.

0000 - Password settaggio parametri di sistema accessibile esclusivamente per assistenza post-vendita

Nel caso in cui si evidenziasero sul display dati anomali relativi a velocità (Km/h e Km) e percorrenza (MPH e Mile) contattare il servizio assistenza tecnica post-vendita per ricevere opportuno supporto: www.argentoemobility.com/it/support/

• Display LCD - APT 500S

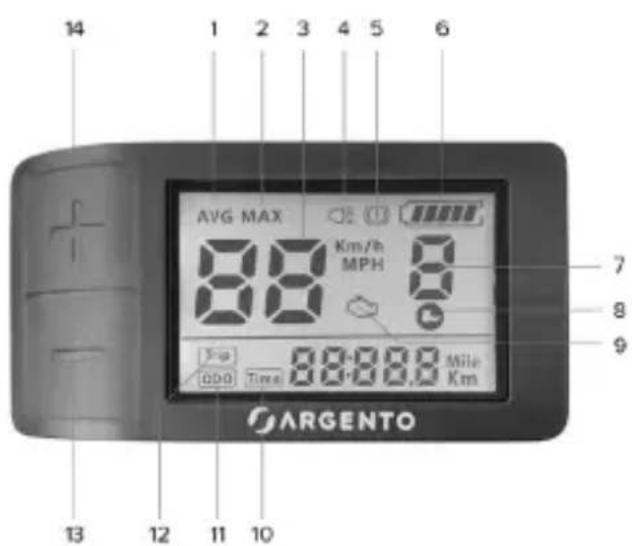

Panorama dei comandi e dei symboli

1. AVG: visualizzazione dato velocità media registrata durante l'ultimo utilizzato (Km/h o MPH)

2. MAX: visualizzazione dato velocità massima registrata durante l'ultimo utilizzo (Km/h o MPH)

3. Tachimetro digitale: indicatore velocità istantanea rilevata in fase di utilizzo (Km/h o MPH)

4. Spia attivazione luci

5. Spia disattivazione istantanea del motore atraverso azionamento leva freno con dotazione sensore cut-off (se previsto)

6. Indicatore livello di carica residua della batteria

7. Indicatore del livello di Assistenza alla Pedalata selezionato (valore numero) od indicatore dell'attivazione della funzione di Camminata Assistita (P)

1. Spia attivazione Assistenza alla Pedalata corrispondente a valore uguale o superiore a 1

2. Spia rilevazione anomalia di funzionamento

3. Time: visualizzazione dato tempo complessivo di utilizzo (Ore:Minuti)

4. ODO: visualizzazione dato distanza totale percorsa (Km o Mile)

5. TRIP: visualizzazione dato distanza parziale percorsa (Kmo Mile)

6. Pulsante variazione e/o diminuzione valore (-)

7. Pulsante variazione e/o aumento valore (+)

8. M: pulsante di modalità (MODE)

9. Pulsante ON/OFF

Descrizione delle funzioni

Accensione/Spegnimento display

Premere il pulsante ON/OFF per almeno 1 secondo per accendere o spegnere il display.

Selezione del Livello di Assistenza alla Pedalata

Premere il pulsante ^+ o-per augmentare o diminuire il livello di assistenza alla pedalata selezionato.

Il display è preconfigurato per offrir all'utilizzatore 5 livelli differenti di assistenza alla pedalata (valori variabili tra i valori 1 e 5).

Il livello di assistenza 1 fornisce il minimo supporto elettrico dal motore.

Il livello di assistenza 5 fornisce il massimo supporto elettrico dal motore.

Selezionando il livello 0 si esclude l'attivazione del supporto elettrico dal motore.

In fase di configurazione del display è possibile modificare il parametro relativo all'intervallo dei livelli di assistenza alla pedalata selezionabili: 0-3, 0-5 e 0-9.

Queste opzioni non modificano il valore minimo e massimo del supporto elettrico fornito dal motore ma permettono escludvamente una ripartizione dei livelli di assistenza alla pedalata differente compresi tra il valore minimo e massimo come descritto nella tabella sottostante:

Numero livelli assistenza alla pedalata
3 (1-3) 5 (1-5) 9 (1-9)
-11
--2
123
--4
-35
2-6
-47
--8
359

Attivazione Camminata Assistita

Selezionare un livello di assistenza alla pedalata uguale o superiore a 1 e successivement premere e mantenere premuto il pulsante - per abilitare la funzione di camminata assistita che permette di attivare un supporto elettrico del motore sino a raggiungere la velocità di 6Km / h

Disabilitare la funzione interrompendo la digitazione del pulsante - .

ATTENZIONE

La funzione di camminata assistita deve essere utilizzata in conformità alle normative vigenti nel Paese di circolazione ed è ammessa esclusivamente per condurre la bicycletta a pedalata assistita camminando a bianco della bicycletta ed impugnando saldamente e con entrambé le mani le manopole del manubrio.

PERICOLO

E' severamente vietà abilitare la funzione di camminata assistita trovandosi in sella alla bicycletta a pedalata assistita per evitare il pericolò di infortuni ed il rischio di danneggiamento alle componenti elettriche del prodotto.

Accensione/Spegnimento luce

Premere il pulsante + per almeno 1 secondo per illuminare lo schermo del display ed accendere o spegnere la luce anteriore e la luce posteriore.

Visualizzazione dati (AVG - MAX - TRIP - ODO - Time)

Premere rapidamente il pulsante M per visualizzare in successione i dati di utilizzo disponibili relativi a velocità (AVG e MAX), percorrenza (TRIP e ODO) e durata (Time).

AVG - MAX: il dato viene visualizzato provvisoriamente in corrispondenza del tachimetro digitale seguito da ripristino automatico del dato relativivo alla velocità istantanea.

TRIP - ODO - Time: il dato selezionato rimane visualizzato permanentemente sino allo spegnimento del display.

Premere contemporaneamente i pulsanti ^+ e - per 1 secondo per azzerare i dati AVG, MAX, TRIP e TIME.

Indicatore del livello di carica residua della batteria

Il livello di carica della batteria viene visualizzato sullo schermo del displayattraverso la presenza di un numero di segmenti compreso tra 0 e 5.

La presenza di 5 segmenti è indicativa del massimo intervallo di carica della batteria percentualmente definito e rilevato istantaneamente.

La riduzione dei segmenti presenti fornisce un dato significativo del decrescente livello di carica della batteria disponibile e della seguente autonomia.

L'indicatore della batteria può subire oscillazioni nel livello di carica a seconda dell'uso della bicicletta a pedalata assistita, per esempio percorrendo una salute il livello visualizzato può scendere rapidamente in quanto si ha un consumo molto più elevato della batteria.

I singoli segmenti sono indicativi dello specifico intervallo di carica della batteria rilevato istantaneamente e non rappresenta un dato necessariamente proportionale dell'autonomia residua.

Indicatore anomalia di funzionamento

Nel caso in cui venisse rilevata un'anomalia di funzionamento delsysteme elettrico e/o elettronico del prodotto apparirasa sulso schermo del display la relativa spia e contestualmente verrà visualizzato il corripondente Codice Errore identificativo.

Codice Errore Descrizione anomalia

04 Anomalia acceleratore

06 Protezione per Bassa tensione (voltaggio sotto soglia)

07 Protezione per alta tensione (voltaggio sopra soglia)

08 Anomalia sensore hall motore

09 Anomalia linea di fase motore

10 Surriscaldamento centralina

11 Surriscaldamento motore

12 Anomalia sensore currente

13 Surriscaldamento batteria

14 Anomalia motore

21 Anomalia sensore di velocità

22 Anomalia BMS

30 Anomalia di communicazione

Configurazione dei parametri

Premere il pulsante M per almeno 2 secondi per accedere al menu di configurazione e successivement premere rapidamente il pulsante M per confermare il dato inserto e visualizzare il parametro configurable successivo.

Selezione il valore desiderato del singolo parametro premendo i pulsanti + o - e confirmarlo digitando il pulsante M (rapidamente per accederere al parametro successivo o per almeno 2 secondi per uscire dal menu di configurazione).

Segue sequenza parametri configurabili:

S7 - Unità di misura:

premere i pulsanti + o - per selezionare l'unità di misura relativa ai dati di velocità e percorrenza visualizzati sul display:istema metrico internazionale (Km/h e Km) od imperiale britannico (MPH e Mile) B1 - Retroilluminazione:

premere i pulsanti + o - per modificare il livello di illuminazione dello schermo del display (valori selezionabili da 1 a 5).

OFF - Spegnimento automatico:

premere i pulsanti +o- per impostare i minuti che precedono lo spegnimento automatico del display (valori selezionabili da 1 a 15).

La funzione viene disabilitata selezionando il valore 0.

Hd - Parametro di sistema:

Valore predefinito = 22

ATTENZIONE

Nel caso in cui si evidenziazioso sul display dati anomali relativi a velocità e percorrenza ripristinare il valore corretto indicatoro utilizzato i pulsanti + o -.

Pd - Password:

insere la password "1919" atraverso i pulsanti ^+ o-e confermando agliSingola cifra digitando il pulsante M per permettere l'accessoagli ulteriori parametri diutilizzo configurabili.

SL - Limitatore di velocità:

premere i pulsanti + o - per augmentare od abbassare il limite di velocità impostato (valori selezionabili da 10 a 100).

ATTENZIONE

Conformamente a quanto previsto dai requisiti della Direttiva Europea 2002/24/CE il supporto alla pedalata musicolare fornito dal motore elettrico in dotazione al prodotto si disattivera automaticamente al raggiungimento dei 25km / h di velocità anche in presenza di un valore impostato superiore.

HL - Parametro di sistema: Valore predefinito = 6

ATTENZIONE

Nel caso in cui si evidenziasero sul display dati anomali relativi a velocità e percorrenza ripristinare il valore corretto indicatoro utilizzato i pulsanti + o -.

PA -Numero livelli di assistenza alla pedalata selezionabili:

premere i pulsanti + o - per impostare il numero di livelli di assistenza alla pedalata selezionabili durante l'utilizzo del prodotto.

Valori selezionabili:

UbE = valore test, non impostare

0-3 = 3 livelli di assistenza alla pedalata selezionabili (da 1 a 3)

0-5 = 5 livelli di assistenza alla pedalata selezionabili (da 1 a 5)

0 - 9 = 9 livelli di assistenza alla pedalata selezionabili (da 1 a 9)

7. Batteria

La bicyclicta a pedalata assistita avvia ed alimenta le proprie funzioni elettriche ed elettroniche atraverso la batteriaagli ioni di litio in dotazione al prodotto, correttamente ricaricata ed installata, ruotando la chiave in senso orario sino a posizione di accensione (ON).

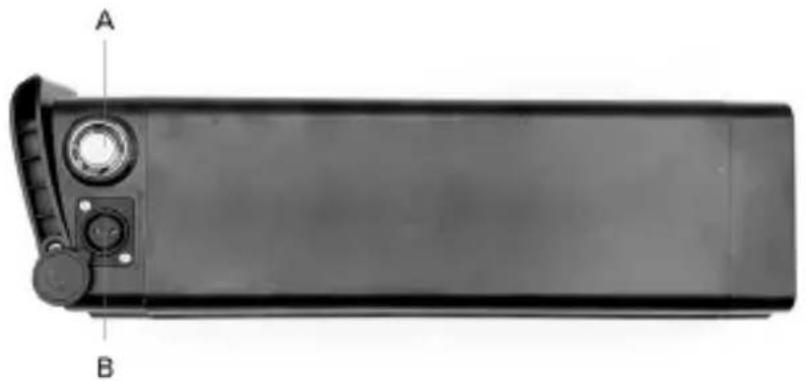

A. Serratura sblocco/blocco/attivazione batteria
B. Presa di ricarica per caricabatteria (ubicazione lato serratura o lato opposto)

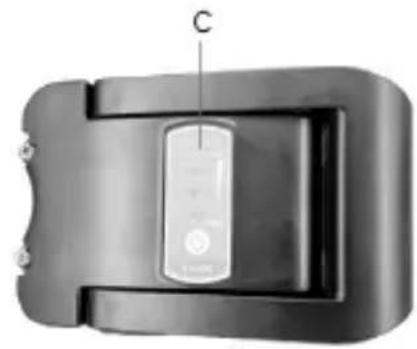

C. Indicatore stato di carica residua batteria

Estrazione e inserimento batteria

La batteria puo essere rimossa alla bicycletta per prevenirne il furto, per la ricarica o per essere conservata nelle condizioni ottimali.

Estrazione della batteria:

Inserire la chiave in dotazione nella serratura presente sulla batteria. Ruotare la chiave in senso antiorario sino a posizione di sblocco. Dopo aver ribaltato la sella e/o verificato che la posizione della stessa non ostruisca la rimozione della batteria, afferrare la maniglia presente sulla batteria provvedendo ad estrarla alla relativa sede fissata al telao tirando verso l'alto.

Inserimento della batteria:

Inserire la chiave in dotazione nella serratura presente sulla batteria. Ruotare la chiave in senso antiorario sino a posizione di sblocco. Dop o aver ribaltato la sella e/o verificato che la posizione della stessa non ostruisca l'introduzione della batteria provvedere ad insertirla nell'apposita sede fissata al telaio spingendo in basso sino ad esaurimento corsa. Ruotare la chiave in senso orario sino a posizione di blocco per garantire fissaggio della batteria al telaio.

Verificare che la batteria si correttamente installata e bloccata eseguingo un energia tentativo di estrazione e o accertandosi che la stessa si saldamente anticorata al telao e non sua mobile.

Ricarica della batteria

Prima di utilizzare la bicycletta a pedalata assistita per la prima volta occorre effettuare un ciclo completo di ricarica della batteria utilizzando l'apposto caricabatteria fornito in dotazione.

Il tempo medio per la ricarica completa della batteria, variabile in funzione del livello di carica residua della stessa, è stimabile come riportato nella schedà di seguito riportata.

Si consiglia di caricare la batteria con il suo apposto caricabatterie dopo agli utilizzato della bicicletta a pedalata assistita.

ATTENZIONE

Utilizzare esclusivamente il caricabatteria in dotazione od un modello omologato avente le medesime specifiche tecniche avendo cura di osservare le relative modalità e precauzioni di utilizzo indicate sullo stesso o sul manuale.

EPAC Caricabatteria INPUT Caricabatteria OUTPUT Durata ricarica

BiMax AC 100V-240V 1.8A (Max) DC 42V 2.0A (Max) 4-6 h

BiMax + AC 100V-240V 1.8A (Max) DC 42V 2.0A (Max) 4-6 h

BiMax-S + AC 100V-240V 1.8A (Max) DC 42V 2.0A (Max) 5-7 h

Accertarsi che la bicyclicetta a pedalata assistita sua spenta e che la batteria sua spenta/disattivata (se previsto dal modello di batteria in dotazione al prodotto).

Assicurarsi che il caricabatteria, lo spinotto del caricabatteria e la porta di ricarica della batteria siano asciutti.

Collegare lo spinotto del caricabatteria alla presa di ricarica della batteria e successivamente alla presa elettrica di rete (230V/50Hz).

Durante il ciclo di ricarica della batteria, il caricabatteria evidenza una luce spia a LED di colore rosso. La successiva presenza della luce spia a LED di colore verde segnala che il ciclo di ricarica della batteria è stato completato.

Scollegare lo spinotto del caricabatteria alla presa di ricarica della batteria e successivement alla presa elettrica di rete.

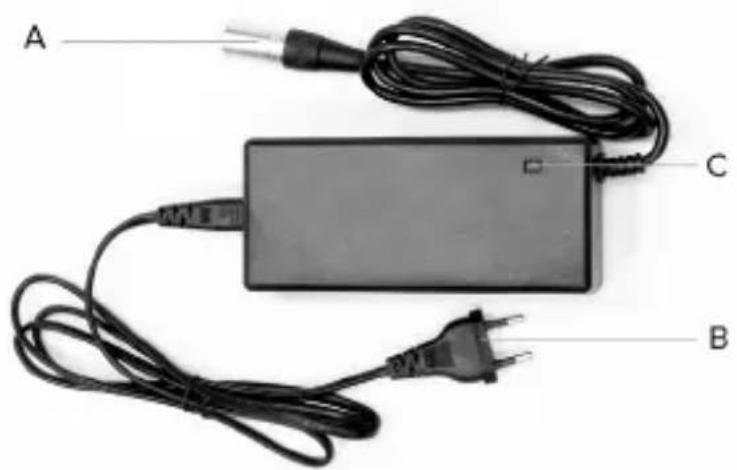

A. Spinotto di ricarica della batteria
B. Spinotto di alimentazione
C. Spia LED stato ricarica batteria

ATTENZIONE

L'utilizzo di un caricabatteria differente da quello in dotazione, non adeguato o non omologato, per la ricarica della batteria del prodotto cui quod cera due danneggiamento della stessa o comportare altri potenziali rischi.

Non caricare mai il prodotto alla supervisione.

Non accendere o guidare il prodotto durante la ricarica.

Durante la ricarica, tenere fuori alla portata dei bambini. Non posizionare nulla al di sopra del caricabatterie durante l'uso, non permettere a nessun liquido o metallo di penetrare nel caricabatterie.

Durante il ciclo di ricarica della batteria il caricabatteria si surriscalda.

Non ricaricare il prodotto immediamente come l'uso. Lasciare che il prodotto si raffreddi prima di procedere alla ricarica.

Il prodotto non deve essere caricato per periodi prolongati. Il sovraccarico riduce la durata della batteria e comporta ulteriori rischi potenziali.

E consigilabile non permettere che il prodotto si scarichi complemente per evitare che si danneggi la batteria causando la perdita di efficienza.

Il danno provocato da un'assenza di carica prolongata è irreversibile e non è coperto alla garanzia limitata. Una volta avvenuto il danno, la batteria non può essere ricaricata (è vietato lo smontaggio della batteria da parte di personale non qualificato, in quanto ciò potrebbe provocare scosse elettriche, cortocircuiti o persino incidenti di sicurezza di notevole entità).

Caricare la batteria a intervalli regolari (almeno 1 volta agli 3/4 settimane),anche se non si utilizza la bicyclicta a pedalata assistita per un periodo prolongato.

Caricare la batteria in un ambiente asciutto, lontano da materiali inflammabili (ad esempio materiali che potrebbero esplodere in fiamme), preferibilmente a una temperatura interna di 15 - 25^ , ma mai inferiore a 0^ o superiore a +45^ .

Effettuare regolarmente l'ispezione visiva del caricabatterie e dei cavi del caricabatterie. Non utilizzato il caricabatterie se sono evidenti danni.

Autonomia e durata della batteria

L'autonomia della batteria in dotazione alla bicyclicetta a pedalata assistita, e quindi il relative dato di percorrenza in km stimato, cui variare sensibilmente a seconda delle specifiche modalità di utilizzo (carico complessivo trasportato, contributo muscolare fornito dal conducente, livello di assistenza elettrica alla pedalata selezionato, frequenza partenze/ripartenze),

delle condizioni meccaniche ed elettriche del prodotto (pressione ed usura degli pneumatici, livllo di efficienza della batteria) e degli influssi esterni (pendenze e fondo stradale, condizioni atmosferiche).

Nel corso del tempo la capacità e le prestazioni fornite alla batteria diminuiscono a causa del fisiologico deterioramento elettrichimico delle celle che la costituiscono.

Risulta impossibile prevedere la relativa durata con esattezza, poichéessa dipende soprattutto dal tipo diutilizzo e dallesollecitazioni acui è sottomosta.

Per favore la longevità della batteria è opportuno provedere alla relativa conservazione in un ambiente asciutto ed al riparo dall'esposizione diretta ai raggi solari e preferibilmente a una temperatura interna di 15 - 25^ , ma mai inferiore a 0^ o superiore a +45^ , eseguire la ricarica idealmente a temperatura ambiente ed evitarne il sovraccarico o la relativa scarica completa in fase di utilizzo e provedendo a ricaricare la batteria a intervalli regolari anc se non si utilizza la bicycletta a pedalata assistita per un periodo prolongato (almeno 1 volta agli 3/4 settimane).

In generale, si deve considerare che il freddo riduce le prestazioni della batteria. In caso di funzionamento durante l'inverno è raccommandabile che la batteria sia caricata e conservata a temperatura ambiente e venga insertita nella bicyclicta a pedalata assistita solo peu prima del relativo utilizzo.

PERICOLO

Avvertenze sulla batteria

La batteria è composta da nelle agli ioni di litio ed elementi chimici pericolosi per la salute e l'ambiente. Non utilizzato il prodotto se emette odori, sostanje o caloreccessivo.

• Non smaltire il prodotto o la batteria insieme ai rifiuti domestici.
  Lutente finale e responsabile dello smaltimento delle apparecchiature elettriche ed elettroniche e delle batterie in conformità con tutte le normative in vigore.
• Evitare di utilizzare batterie usate, difettose e/o non originali, di altri modelli o marche.
  Non lasciare la batteria vicino al fuoco o fonti di calore. Rischio di incendio ed esplosione.
  Non apriere o smontare la batteria o colpire, lanciere, forare o attaccare oggetti alla batteria.
  Non toccare eventuali sostenze fuoriuscite alla batteria, poiché contiene sostenze pericolose. Non lasciare che bambini o animali tocchino la batteria.
• Non sovraccaricare o mandare in cortocircuito la batteria. Rischio di incendio ed esplosione.
  Non lasciare mai la batteria incustodita durante la ricarica. Rischio di incendio! Non collegare mai la presa di ricarica con oggetti metallici.
  Non immergere o esporre la batteria all'acqua, sotto la pioggia o ad autres sostanze liquide.
  Non esporre la batteria sotto la luce diretta del sole, a calore o freddo eccessivi (ad esempio, non lasciare il prodotto o la batteria in un'auto sotto la luce solare diretta per un periodo di tempo prolongato), ad un ambiente contenente gas esplosivi o fiamme.
  Non trasportare o conservare la batteria insieme a oggetti metallici come forcine, collane, ecc. Il contatto tra oggetti metallici e contatti della batteria pue provocare cortocircuiti che portano a danni fisici o morte.

8. Messa in servizio

Prima di utilizzato la bicycletta a pedalata assistita, altre a verificare stato di carica e corretta installmente della batteria, per consentire una adeguata messa in strada e garantire un utilizzo efficiente e sicuro del prodotto, è sempre opportuno controllare attentamente agli parte provvedendo ad eseguire i necessari interventi di regolazione delle relative componenti meccaniche, direttamente od avvalendosi del supporto di operatori specializzati, si vedano: regolazione e serraggio sella e cannotto reggisella, regolazione e serraggio manubrio ed attacco manubrio, regolazione freni, regolazionechio, lubrificazione catena ed ingranaggi, verifica ruote e pressione pneumatici, verifica generale del corretto serraggio delle viti di fissaggio, sganci rapidi e perri passanti及其他 ad un controllo generale che tutte le parte siano in ordine.

Sella

La posizione sulla bicycletta è molto importante per garantire il miglior comfort di utilizzo del prodotto, per permettere un corretto esercizio della pedalata e per evitare problemi di sicurezza.

Per questa ragione è importante che la sella ed il relativo cannotto reggisella siano posizionati e regolati nelle modalità adeguate alla fisionomia dell'utilizzatore.

La sella più essere regolata in altezza, in avanzamento ed in inclinazione.

Per regolare l'altezza della sella è necessario allentare il collarino che stringe il cannotto reggisella nel telaio ed alzarlo od abbassarlo in base alle proprie esigenze avendo cura di non estrarlo più il limite individato sullo stesso per evitare il rischio di eventuali fratture al telaio; definita la posizione gradita nel rispetto delle precauzioni relative all'estrazione del cannotto reggisella provvedere a fissarla stringendo il relativo collarino sino al corretto serraggio per evitare che lo stesso risultati mobile e/o instabile.

In generale si consiglia di regolare l'altezza della sella verificando che appoggiando il piede sul pedale posizionato nel punto più basso della rotazione la gamba corrispondente sua quasi completeness distesa.

Per regolare l'inclinazione e l'avanzamento della sella è necessario allentare il relativo sistema di fissaggio presente nella staffa del reggisella permettendo di predisporre la posizione gradita in termini di angolazione ed avanzamento della sella e successivement ripristinare il corretto serraggio del sistema di fissaggio per evitare eventuali giochi e movimenti.

Manubrio

Il manubrio può essere regolato in altezza ed in inclinazione intervenendo sui relativi sistemi di fissaggio presenti sull'attacco manubrio.

Per regolare il manubrio in altezza è necessario allentare il collarino che stringe il piantone manubrio telescipico permettendo estrazione od inserimento per alzare od abbassare il manubrio sino alla definizione della posizione gratita provvedendo a fissarla stringendo il relativo collarino sino ad evitare che lo stesso risulti mobile.

Per regolare l'inclinazione del manubrio intervenire allentando il system di serraggio presente sull'attacco manubrio, ruotare il manubrio sino a definizione della posizione gradita e provvedendo a fissarlo stringendo il system di serraggio sino ad evitare che lo stesso risulta mobile.

Freni

L'impiano frenante installato sul prodotto preve de la presenza di frei a disco, meccanici od idraulici, azionabili sulla ruota anterio e sulla ruota posteriori attraverso le corrispondenti leve posizionate sul manubrio, singolarmente dotate di un dispositivo (sensore cut-off) atraverso il quale, azionando la leva freno al quale lo stesso è collegato, avviene il disinserimento immediato dell'azione propulsiva del motore.

La leva del freno ubicata sul lato destro del manubrio aziona il freno posteriore permettendo l'arresto della ruota posteriore, al contrario la leva del freno ubicata sul lato sinistro del manubrio aziona il freno anterioe permitted o arresto della ruota anteriore.

Le leve dei fremi, anteriore e posteriore, devono essere ubicate ed orientate in modo da massimizzarne l'ergonomia favorendo una posizione naturale della mano e delle dita adibite al relative azionamento, minimizzato forza e tempistica necessarie per permettere l'attivazione della frenata e mantenendo la possibilità di avere una Buona modulazione della stessa.

Controllare il funzionamento dei fremi con una prova di frenatura a bassa velocità (max 6km/h) in una zona libera da ostacoli.

Il progressivo stato di usura delle pastiglie dei freni installate sulle relative pinze, riducendone lo spessore, richiedera alle correspondenti leve del freno una corsa maggiore per esercitare la stessa forza frenante.

Nel caso in cui l'impiano frenante in dotazione al prodotto sa a disco meccanico per compensare esta tipologia di usura sare necessario agire sulla ghiera di registrazione del cavo del freno, posta dietro la leva corrispondente, per ripristinare le condizioni ottimali di frenata; in presenza di condizioni di usura eccessiva delle pastiglie freno sare necessario provvedere a relativa sostituzione.

Nel caso in cui siano presenti freni a disco idraulici, il progressivo stato di usura delle pastiglie installate sulle relative pinze, riducendone lo spessore, sare automaticamente compensato dal systema di valvole in dotazione all'impianto frenante garantendo la medesima efficienza di frenata sino ad esaurimento e necessaria sostituzione delle pastiglie.

Cambio e trasmissione

Ilsystema di cuiio a cavo in dotazione al prodotto è indicizzato e permette di modificare il rapporto di marcia e lo sviluppo metrico della pedalata agenda sul dispositivo di comando presente sul manubrio determinando lo spostamento laterale della catena sul correspondente pignone della cassetta installata sulla ruota posteriore atraverso il relativo deragliatore.

Verificare il correcto funzionamento delchio e la relativa regolazione oto allo stato di pulizia ed adeguata lubrificazione della catena e degli ingranaggi della trasmissione.

Ruote e Pneumatici

Verificare la corretta centratura, l'adeguato tensionamento dei raggi e la regolare installmente e serraggio dei perni passanti e/o lo sgancio-rapido della ruota anteriore (se presente).

Verificare presenza e corretta installatione dei catarifrangenti.

Verificare le condizioni e lo stato di usura degli pneumatici: non devono essere presenti tagli, sprepolature, corpi estranei, rigonfiamenti anomali, tele in vista e altri danni.

Verificare la pressione di gonfiaggio degli pneumatici facendo riferimento allo specifico intervallo di valori minimo e massimo riportato sul bianco degli stessi (il valore della pressione adeguata dovr è essere personalizzata in base al peso trasportato, alle condizioni atmospherice e del fondo stradale).

Pneumatici correttamente gonfiati,或者其他 satisfactoriamenti.

9. Conservazione, manutenzione e pulizia

Per assicurare e mantenere nel tempo un buon livello di sicurezza e funzionalità del prodotto è necessario provedere a sottoporre lo stesso a controli regolari e manutenzione periodica.

Alcune operazioni di controllo e manutenzione sono esse seguide direttamente dall'utilizzatore o da chiunque abbia basiche attitudini meccaniche, manuale t e disponga degli strumenti adeguati.

Altre operazioni richiedono la competenza e l'utensileria specifica di un operatore qualificato.

Il rivenditore potrà fornire tutte le informazioni relative agli interventi di controllo esegubili direttamente dall'utilizzatore e suggerire quali interventi di manutenzione ordinaria siano da eseguire periodicamente in funzione dell'intensità e delle condizioni di utilizzo del prodotto.

Tutte le operazioni di manutenzione devono essere eseguite con la batteria staccata ed avendo cura di appoggiare la bicycletta sul cavalletto.

Le varie parti che compongono il prodotto sono soggette a varie forme di usura da utilizzo.

In particolare, si suggerisce di eseguire ispezione regolare e manutenzione periodica delle seguenti componenti: pneumatici, ruote, freni,chio, catena, sospensioni e telaio.

Gli pneumatici installati sul prodotto sono soggetti al fisologico consumo del battistada che può essere accentuato da specifiche modalità ed ambiente di utilizzo e sono sottoposti al naturale indurimento nel tempo della mescola della gomma che li compone.

Verificare costamente la corretta pressione delle camere d'aria installate all'interno degli pneumatici per ridurre il rischio di forature, limitarne il processo di deterioramento e garantire un utilizzo maggiornente sicuro e performante del prodotto.

Ispezionare periodicamente lo stato di usura ed invecchiamento/deterioramento degli pneumatici e provvedere all'eventuale necessario intervento di sostituzione con pneumatici dotati delle medesime caratteristiche.

Il corretto stato di manutenzione delle ruote, soggette ad usura da utilizzo, prevece che sia periodicamente verificato che le stesse siano correttamente centrate ed il tensionamento dei raggi sua omogeneo ed adeguamente effettuato in base al tipo di cercchio; i cuscinetti dei mosti dovranno essere ispezionati, puliti e lubricati od eventualmente sostituiti se necessario.

L'integrità dei cerchi in dotazione al prodotto deve essere costamente oggettodi verifica per accertare esclusione di deformazioni, ammaccature, crepe e/od altri segni di corrosione e danneggiamento che ne rendano necessaria la sostituzione per ragioni di sicurezza.

Per garantire il mantenimento di un buono livello di funzionamento dei freni,或者其他 verificare regolarmente lo stato di usura ed integrità dei dischi e delle pinze, eseguire la periodica sostituzione delle pastiglie dei freni installate sulle relative pinze al raggiungimento di uno spessore non inferiore a 1mm.

Nel caso in cui il prodotto sia dotato di fremi a disco meccanici sare necessario verificare periodicamente lo stato di logoramento da usura dei cavi d'acciaio presenti all'interno delle guaine dell'impianto frenante e provvedere a relativa sostituzione per prevenire il relativo rischio di rottura.

Nel caso in cui il prodotto sia dotato di fremi a disco idraulici, riscontrando un calo di efficienza nella frenata, sare necessario provvedere allo spurgo od alla sostuzione dell'olio minerale presente nel circuito dell'impianto idraulico.

Il corretto funzionamento della trasmissione della bicycletta a pedalata assistita è garantito da una adeguata manutenzione e regolazione delle relative componenti.

Ilsystemadiambioacavoindotazioneal prodotto,essendouncomponente molto sollecitato durante l'uso e lavorando inconsequenza diuna tensione meccanica,eportatoa perderefacilitmentela regolazione;la permanenzae/o il ripristino delle corrette condizioni di funzionamento del cambio indicizzato sono garantite da adeguati interventi di regolazione del deragliatore (viti di fine-corsa) e registrazione del cavo di cambio.

La catena ed i relativi ingranaggi della trasmissione sono soggetti ad usura da utilizzo e, per garantirne l'integrità ed il corretto funzionamento in termini di fluidità e silenziosità, devono essere regolarmente puliti e lubricati con prodotti specifici (a goccia o spray, secchi o umidi), adeguati alla stagionalità ed alle modalità di utilizzo del prodotto e periodicamente sostituiti.

Eseguire l'intervento di lubrificazione esclusivamente après aver adeguatamente pulito e sgrassato le parti interessate e, successivement, in modo particulare nella fattispecie di utilizzo di lubrificanti oleosi, avendo cura di eliminare la presenza di eventuali eccedenze di lubrificante.

Le sospensioni anteriors e posteriori non sono regolabili salvo differenti specifiche indicazioni riportate nel presente manuale e non necessitando di specifico intervento manutentivo, richiedono esclusivamente verifica periodica della corretta funzionalità ed assenza di giochi.

Il lubrificante (ove presente) necessario al corretto funzionamento delle sospensioni installate sul prodotto è più presente all'interno dei relativi foderi, pertanto non provvedere ad ulteriori lubrificazione.

Il telaio del prodotto deve essere ispezionato con regolarità per escludere la presenza di eventuali sintomi di fessurazione e/o cosiddetta "fatica dei materiali" e permettendo un tempestivo intervento di riduzione e/od eliminazione dei rischi di danneggiamento e/o rottura.

Si consiglia di controllare attendamente agli parte elemento di fissaggio presente sul prodotto provvedendo ad eseguire preventiva e periodica verifica generale del corretto serraggio dei dadi autoserranti e delle viti di fissaggio che sono perdere la loro efficienza a seguito di utilizzo e nel corso del tempo.

ATTENZIONE

Dopo agli intervento di manutenzione ordinaria è obbligatoria una verifica sul perfetto funzionamento di tutti i comandi.

Note per la manutenzione

Ogni intervento di manutenzione deve avvenire con la batteria scollegata.

Durante agli fase di manutenzione gli operatori devono essere dotati dell'equipaggiamento antinfortunistico necessario. Gli utensili utilizzati per la manutenzione devono essere idonei e di buona qualità.

Non usare benzina o solventi inflammabili come detergenti, ma ricorrere sempre a solventi non inflammabili e non tossici.

Limitare al massimo l'uso dell'aria compressa e proteggersi con occhiali aventi ripari laterali.

Non ricorrere mai all'uso di fiamme libere come mezzo di illuminazione quando si procede ad operazioni di verifica o di manutenzione.

Dopo agli intervento di manutenzione o regolazione accertarsi che non rimangano attrezzi o corpi estranei fra gli organi di movimento della bicycletta a pedalata assistita.

Il presente manuale non approfondisce informazioni riguardanti smontaggio e manutenzione straordinaria, poché tali operazioni andranno eseguite sempre ed in via esclusiva dal personale del Servizio Assistenza del rivenditore autorizzato.

Il Servizio Assistenza è in grado di fornire tutte leindicazioni e di rispondere a tutte le richieste per curare e mantenere perfettamente efficiente la vostra bicyclicta a pedalata assistita.

ATTENZIONE

Pulizia

La pulizia della bicyclicta a pedalata assistita non solo è questione di decoro ma consenteanche di rilevare immediamente un eventuale difetto della stessa.

Per lavare il prodotto, dopo aver necessariamente estratto e rimioso la batteria, utilizzato preferibilmente una spugna e/o un panno morbido e acqua, con eventuale aggiunta di un detergente neutro specifico ed avendo particolare cura nel maneggiare le parti elettroniche.

É assolutamente vietato indirizzare getti di acqua in pressione verso le parti elettriche, il motore, il display e la batteria. Dopo il lavaggio, è importante asciugare tutte le componenti lavate, nonché il telaio e le superfici frenanti con un secondo panno morbido e/od asciugare completeness con aria compressa a bassa pressione e verificare che non sia rimasta umidità residua sui componenti elettrici.

Se sono presenti macchie sul coro del prodotto, pulirle con un panno umido. Se le macchie persistono, applicarvi sopra del sapone neutro, spazzolarle con uno spazzolino, quindi pulire con un panno umido.

Non pulire il prodotto con alcol, benzina, cherosene o altri solventi chimici corrosivi e volatili per evitare di danneggiarlo in modo grave.

PERICOLO

Tutte le operazioni di pulizia della bicycletta a pedalata assistita devono essere eseguite con la batteria estratta.

Le infiltrazioni d'acqua nella batteria possono comportare danni ai circuiti interni, rischio di incendio o di esplosione. Se si ha il dubbio che ci sa un'infiltrazione d'acqua nella batteria, sospendere immediamente l'utilizzo della batteria e restituirla al servizio di assistenza tecnica o presso il rivenditore per un controllo.

Conservazione e deposito

Nel caso in cui la bicyclicetta a pedalata assistita dovesse essere immagazzinata e conservata per lunghi periodi di inattività sare necessario il relativo deposito in un ambiente chiuso, in un luogo secco, fresco e possibilmente arieggiato, avendo cura di effettuare le seguenti operazioni:

• Eseguire una pulizia generale della bicyclicetta a pedalata assistita.
  Rimuovere la batteria in dotazione alla bicicletta a pedalata assistita dal proprio alloggiamento e, dopo averla disattivata attraverso relativa chiave od interruptore (se presenti), conserva in un ambiente asciutto, lontano da materiali inflammabili

(ad esempio materiali che potrebbero esplodere in fiamme), preferibilmente a una temperatura interna di 15 - 25^ , mai inferiore a 0^ o superiore a +45^ ed eseguire periodici cici di ricarica per evitare che il livello di tensione della stessa si riducaecessivamenteprovocandoneil rischio di danneggiamento e perdita di efficienza.

Proteggere i contatti elettrici esposti con prodotti antiossidanti.
- Ingrassare tutte le superfici non protette da vernici o trattamenti anticorrosione.

ATTENZIONE

Non conservare o depositare il prodotto all'aperto o all'interno di un veicolo per un periodo di tempo prolongato. Luce del sole eccessiva, surriscaldamento e freddo eccessivo accelerano l'invecchiamento delle gomme e compromettono la vita utile sua del prodotto che della batteria. Non esporlo a pioggia o acqua, né immerlo e lavarlo con acqua.

Sollevamento

Il peso della bicyclicetta a pedalata assistita suggerisce il relative sollevamento ad opera di due persone adulte operando con estrema cautela per evitare il rischio di procurare danni alle persone (schiacciamenti ed infortuni) e alle cose (urti ed impatti).

PERICOLO

Trasporto

Per garantire la sicurezza del trasporto della bicyclicetta a pedalata assistita, interna all'abitacolo del veicolo adibito al trasporto od esterno (es: portabiciclette),或者其他 provedere alla preventive rimozione della batteria e delle componenti accessorie installate sulla stessa, eseguire il relative anticoraggioattraverso l'utilizzo di adeguati materiali di fissaggio (fasce o cavi) e dispositivi di aggancio in buono stato ed installati in modo da non danneggiare il telaio, i cavi e le altre parti del prodotto.

E' responsabilità dell'utente accertarsi dell'idoneità delle attrezzature adibite al trasporto del prodottoattraverso la dotazione ed installatione di dispositivi (es: portabiciclette) in conformità a quanto normativamente omologato ed autorizzato nel Paese di circolazione.

ATTENZIONE

Il costruttore non risponde di rotture dovute al sollevamento e/o al trasporto della bicycletta a pedalata assistita durante la segna.

10. Responsabilità e termini generali di garanzia

Il conducente si assume tutti i rischi relativi al mancato utilizzato di un casco e di altri dispositivi di protezione. Il conducente ha l'obbligo di rispetto le normative locali vigenti in relazione:

1. all'ètà minima consentita per il conducente,
2. alle restrizioni sulla tipologia dei conducenti che possono utilizzare il prodotto
3. a tutti gli altri aspetti normativi

Il conducente ha altresi obbligo di mantenere pulito ed in perfetto stato di efficienza e di manutenzione il prodotto, di eseguire diligente i controllingi di sicurezza di sua competenza come descritti nellesezioni precedenti, di non manomettere il prodotto in nessun modo e di conservare tutte la documentazione relativa alla manutenzione.

L'azienda non risponde dei anni causati e non è in alcun modo responsabile dei uomini provocati a cose o persone nelle fattispecie in cui:

• il prodotto venga utilizzato in modo improprio o non conforme a quanto riportato nel manuale di istruzioni;
• il prodotto, in seguito all'acquisto, venga alterato o manomesso in tutti o in alcuni dei loro componenti.

In caso di malfunzionamento del prodotto per cause non imputabili a comportamenti scorretti del conducente e nel caso in cui si voglia consultare i termini generali di garanzia si prega di contattare il proprio rivenditore o di visitare il site www.argentoemobility.com/it/

Sono sempre esclusi dal Campo di applicazione della Garanzia Legale dei Prodotti eventuali guasti o malfunzionamenti causati da fatti accidentali e/o ascrivibili a responsabilità dell'Acquirente ovvero da un uso del Prodotto non conforme alla sua destinazione d'uso e/o a quanto previsto nella documentazione tecnia allegata al Prodotto, ovvero dovuti a mancata regolazione delle parti meccaniche, naturale usura dei materiali logorabili o causati da errorsi di assemblaggio, carenza di manutenzione e/o da utilizzo dello stesso non conforme alle istruzioni.

Sono, per esempio, da considerarsi escludi alla Garanzia Legale relativa ai Prodotti:

• i danni causati da urti, cadute accidentali o collisioni, forature;
  i danni causati da utilizzo, esposizione o rimessaggio in ambiente non adeguato (es: presenza di pioggia e/o fango, esposi zione all'umidità o fonte di calore eccessiva, contatto con la sabbia o con altri sostanje);
  i danni causati da mancata regolazione per messa in strada e/o manutenzione di parti meccaniche, freni, manubrio, pneumatici ecc.; l'errata installatione e/o l'errato assemblaggio di parti e/o componenti;
  la naturale usura dei materiali logorabili: freni a disco (es: pastiglie, pinze, disco, cavi), pneumatici, pedane, guarnizioni, cuscinetti, luci led e lampadine, cavalletto, manopole, parafanghi, parti in gomma (pedana), cablaggi dei connettori dei cavi, mascherine e adesivi, ecc.;
• la manutenzione impropria e/o l'uso improprio della batteria del Prodotto;
• la manomissione e/o la forzatura di parti del Prodotto;
• la manutenzione o la modificazione scorretta o non adeguata del Prodotto;
  lutilizzo improprio del Prodotto (es: carico eccedente, uso in competizioni e/o per attività commerciali di affitto o noleggio);
• manutenzioni, riparazioni e/o interventi tecnici sul Prodotto effettuati da soggetti terzi non autorizzati;
• danni ai Prodotti derivanti dal trasporto, ove effettuato a cura dell'Acquirente;
• danni e/o difetti derivanti dall'uso di parti di ricambio non originali.

Invitiamo a consultare la versione più aggiornata dei termini di garanzia disponibile al site www.argentoemobility.com/it/support/

11. Informazioni sullo smaltimento

ATTENZIONE

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea ed in altri sistemi europei consystema di raccolta differenziate)

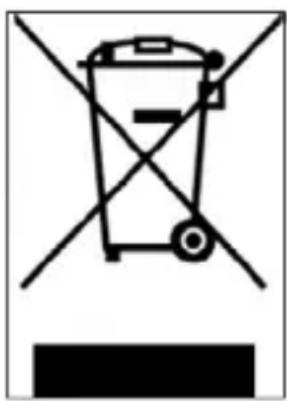

Questo significolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve[invece essere consecnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici (RAEE).

Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadequato.

Il riciclo dei materiali aiuita a conservare le risorse naturali.

Per informazioni più dettagliate circa il riciclo e lo smaltimento di quello prodotto potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato.

In agli caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d'acquisto.

In particolare, i consumatori hanno l'obbligo di non smaltire i RAEE come rifiuti urbani, ma devono partecipare alla raccolta differenziata di但这a tipologia di rifiutiattraverso due modalità di segna:

• Presso i Centri di Raccolta comunali (anche delle Eco-piazzole, isole ecologiche), direttamente o tramite i servizi di raccolta delle municipalizzate, ove quosti siano disponibili.
• Presso i punti di vendita di nuove apparecchiature elettriche ed elettroniche.

Qui si possono consegnare Gratismente i RAEE di piccolissime dimensioni (con il dato più lungo inferiore a 25 cm), nelle quali di dimensioni maggiori possono essere conferiti in modalità 1 contro 1, ovvero consegnando il vecchio prodotto nel momento in cui se ne acquista uno nuovo di pari funzioni.

Inolte la modalita 1 contro 1 è sempre garantita durante l'atto di acquisito da parte del consumatore di una nuova AEE, indipendente nella dimensione del RAEE.

In caso di smaltimento abusivo di apparecchiature elettriche o elettroniche potrebbero essere applicate le specifiche sanzioni previste alla normativa vigente in materia di tutela ambientale.

Qualora i RAEE contengano pile o accumulatori, questi devono essere rimossi e soggetti ad una specifica raccolta differenziata.

Trattamento delle batterie ESAuste (applicabile in tutti i paesi dell'Unione Europea ed in altri sistemi europei con sistema di raccolta differenziata)

Questo symbolo sul prodotto o sulla confezione indica che la batteria non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di batterie questo symbolo potrebbe essere utilizzato in combinazione con un symbolo chimico.

I simboli chimici del Mercurio (Hg) o del Piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile-batterie siano smaltite correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro smaltimento inadequato. Il ricolaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che, per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila/batteria interna, la stessa dovrè essere sostituita solo da personale di assistenza qualificato.

Conseignare il prodotto a fine vita a punti di raccolta idonei allo smaltimento di apparecchiature elettriche ed elettroniche: lo,. 10.
questo assicura che anche la pila al suo interno venga trattata correttamente.

Per informazioni più dettagliate circa lo smaltimento della pila-batteria esausta o del prodotto, potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato.

In anni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d'acquisto.

OFF - Apagado automatico:

Via Bargellino 10 C/D, 40012, Calderara di reno (BO)

Calderara di Reno (BO), Italy

Date of issue

2203/2022

Società unipersonale soggetta a direzione

e coordinamento di Electron S.p.A.

via Bargellino 10, 40012, Calderara di Reno, (BO) Italy
