Tipo di prodotto	Congelatore
Marca	Bauknecht
Modello	GK 1883 A2+
Alimentazione elettrica	230 V~ (50 Hz)
Refrigerante	R134a (HFC) o R600a (HC) secondo la targa
Classe climatica	SN, N, ST, T (temperatura ambiente da 10°C a 43°C)
Tipo di sbrinamento	Manuale
Funzioni principali	Conservazione di alimenti surgelati, congelazione di alimenti freschi, produzione di cubetti di ghiaccio
Comandi	Termostato rotativo da MIN a MAX
Accessori forniti	Vassoi rimovibili, vaschetta per cubetti di ghiaccio
Installazione	Spazio di 50 mm sopra, 25 mm sui lati; reversibilità della porta
Manutenzione e pulizia	Sbrinamento 1-2 volte all'anno; pulizia interna con acqua tiepida e detergente neutro; pulizia del condensatore posteriore
Sicurezza	Non posizionare sostanze infiammabili; non utilizzare apparecchi elettrici all'interno; non consumare cubetti di ghiaccio immediatamente
Ricambi e riparabilità	Lampada interna specifica (non adatta all'illuminazione domestica); riparazioni da parte del servizio assistenza autorizzato
Informazioni generali	Conforme alle direttive europee; non contiene CFC; gas fluorurato a effetto serra ermeticamente sigillato

Domande frequenti - GK 1883 A2+ BAUKNECHT

Come regolare la temperatura del congelatore?

Il termostato è preimpostato in fabbrica. Per modificare la temperatura, ruota la manopola da MIN (conservazione breve) a MAX (lunga conservazione). La posizione NORMALE è consigliata per l'uso quotidiano. Tieni conto della temperatura ambiente e della frequenza di apertura della porta.

Come sbrinare il congelatore?

Scollega l'apparecchio. Rimuovi gli alimenti e avvolgili in carta di giornale, mettili in fresco. Lascia la porta aperta fino a quando il ghiaccio si scioglie. Non utilizzare oggetti appuntiti. Pulisci l'interno con una spugna imbevuta di acqua tiepida e detergente neutro, poi asciuga. Ricollega e riaccendi. Si consiglia di sbrinare 1-2 volte all'anno.

Cosa fare se l'apparecchio non funziona?

Controlla i seguenti punti: interruzione di corrente, interruttore generale inserito, fusibili in buono stato, termostato in posizione corretta. Se il problema persiste, scollega l'apparecchio e attendi un'ora prima di riprovare. Contatta il servizio assistenza indicando il modello e il numero di servizio (sulla targa).

Come invertire il senso di apertura della porta?

Scollega l'apparecchio. Inclinalo leggermente all'indietro. Allenta le viti della cerniera, apri la porta e abbassala. Svitare il perno superiore e riavvitarlo dall'altro lato. Inserire la porta nel perno, chiuderla e avvitare saldamente il supporto della cerniera sul lato opposto. L'operazione richiede almeno due persone.

Posso congelare cibi caldi?

No, è indispensabile lasciare raffreddare i cibi caldi a temperatura ambiente prima di metterli nel congelatore. Introdurre cibi caldi aumenterebbe la temperatura interna e rischierebbe di danneggiare gli alimenti già congelati.

Quanto tempo devo attendere dopo l'installazione prima di mettere in funzione?

Si consiglia di attendere almeno due ore dopo l'installazione e il collegamento affinché il circuito refrigerante sia pienamente efficiente. Sistemare gli alimenti solo circa 2 ore dopo l'accensione.

Come pulire l'interno del congelatore?

Prima di qualsiasi pulizia, scollega l'apparecchio. Utilizza una spugna imbevuta di acqua tiepida e detergente neutro. Non usare prodotti abrasivi. Risciacqua e asciuga accuratamente. Il condensatore sul retro deve essere pulito regolarmente con un aspirapolvere o una spazzola.

Cosa fare in caso di assenza prolungata?

Svuota il congelatore. Scollegalo. Sbrina e pulisci l'interno. Lascia la porta aperta per evitare la formazione di cattivi odori e umidità.

Che tipo di refrigerante utilizza questo apparecchio?

Il circuito di raffreddamento contiene R134a (HFC) o R600a (isobutano), secondo la targa all'interno dell'apparecchio. L'R600a è infiammabile, verifica che i tubi siano in perfette condizioni.

Dove trovare il numero del servizio assistenza?

Il numero di servizio (SERVIZIO) si trova sulla targa posta all'interno dell'apparecchio. Annota anche il modello e il tipo di guasto prima di contattare il servizio assistenza.

MANUALE UTENTE GK 1883 A2+ BAUKNECHT

Istruzioni per l'uso

Brugsanvisning

Bruksanvisning

Käyttoohje

• Ajuste del termostato:

L'apparecchio che avete acquistato è statò sviluppato per essere impiegato in ambito domestico edanche:
- nelle aree cucina di luoghi di lavoro, negozi e/o uffici
- nelle fattorie
- in hotels, motels, residences, bed & breakfast ad uso del singolo cliente.

Perutilizzare al meglio il vostro appearecchio,vi invitiamo a leggere attendamente le Istruzioni per l'uso,in cui troverete la descrizione del prodotto e consigli utili.Conservare queste Istruzioni per future consultagioni.

I. Dopo aver disimballato l'apparecchio, assicurarsi che non sia danneggiato e che la porta si chiuda perfettamente. Eventuali danni devono essere通讯icati al rivenditore entro 24 ore alla segna dell'apparecchio.
2. Attendere almeno due ore prima di mettere in funzione l'apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficiente.
3. Accertarsi che l'installazione ed il collegamento elettrico siano effettuati da un technique qualificato secondo le istruzioni del fabbricante ed in conformità alle norme locali sulla sicurezza.
4. Pulire l'interno dell'apparecchio prima di utilizzato.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

1. Imballo

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal significolo del riciclaggio. Ber lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistiro, ecc...) deve essere tenuto fuori alla portata dei bambini in quanto potenziale fonte di pericolo.

2. Rottamazione/Smaltimento

L'apparecchio è stato realizzato con materiale riciclabile.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi cheQuesto apparecchio sia rottamato in modo corretto, contribuire a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sull'apparecchio, o sulla
documentazione di accompagnamento, indica che
questo apparecchio non deve essere trattato come
rifiuto domestico ma deve essere consegnato presso
l'idoneo punto di raccolta per il riciclaggio di
apparecchature elettriche e elettroniche.
Al momento della rottamazione, rendere
l'apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte ed i ripiani in
mode che i bambini non possano accedere
facilitmente all'interno dell'apparecchio.

Rottamarlo segundo le norme locali per lo smaltimento dei rifiuti e consegnarlo negli apposti punti di raccolta, non lasciandolo incustodito neanche per pochi giorni esendo una fonte di pericolo per un bambino. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello

apparecchio, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale l'apparecchio è stato acquistato.

Informazione:

Questo apparecchio é privo di CFC. Il circuito refrigerante contiene R134a (HFC) o R600a (HC), vindere la targhetto matricola posta all'interno dell'apparechio.

Per gli appearecchi con Isobutano (R600a): l'isobutano é un gas naturale perché effetti sull'ambiente ma

inflammabile. É quindi indispensableable accertarsi che i tubi del circuito refrigerante non siano danneggiati. Questo prodotto potrebbe contentere gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contento in unsystema sigillato ermeticamente. Gas refrigerante: Rl 34a ha un potenziale di riscaldamento globale (GWP) di I 300.

Dichiarazione di conformità

• Questo appearecchio è destinato alla conservazione di prodotti alimentari ed è fabbricato in conformità al regolamento (CE) No. 1935/2004.
• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a:
• obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti);
• i requisiti di protezione della Direttiva "EMC" 2004/108/CE.

La sicurezza elettrica dell'apparecchio é assicurata soltanto quando é correttamente collegato ad un efficiente impianto di messa a terra a norma di legge.

PRECAUZIONI E SUGGERIMENTI GENERALI

INSTALLAZIONE

La movimentazione e l'installazione dell'apparecchio deve essere effettuata da due o più personne.
- Fare attenzione durante gli spostamenti in modulo da non danneggiare i pavimenti (es. parquet).
- Durante l'installazione, accertarsi che l'apparecchio non danneggi il cavo di alimentazione.
- Accertarsi che l'apparecchio non sia vicino ad una fonte di calore.
- Per garantire un'aeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l'apparecchio e seguire le istruzioni d'installazione.
- Mantenere libero da ostruzioni le aperture di ventilazione dell'apparecchio.
Non danneggiare i tubi del circuito refrigerante dell'apparecchio.
- Installare e livellare l'apparecchio su un pavimento in grado di sostener il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo.
Collocare l'apparecchio in un ambiente asciutto e ben ventilato. L'apparecchio é predisisto per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta matricola.

L'apparechio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperatura superiore o inferiore all'intervaldo previsto.

Classe Climatica	T. Amb. (°C)	T. Amb. (°F)
SN da 10 a	32 da 50 a 90
N da 16 a	32 da 61 a 90
ST da 16 a	38 da 61 a 100
T da 16 a	43 da 61 a 110

Controllare che il voltaggio sulla targhetta matricola corrisponda alla tensione della vostra abitazione.
Non usare adattatori nè singoli nè multipli o prolonghe.
- Per il collegamento alla rete idrica, utilizzato il tubo in dotazione al nuovo apparecchio e non riutilizzato quello dell'apparecchio precedente.
- La modificazione sostituzione del cavo di alimentazione delve essere effettuata soltanto da personale qualificato o dal Servizio Assistenza Tecnica.
- La disconnessione dell'alimentazione elettrica deve essere possibile o disinserendo la spina o tramite un interrotturo bipolare di rete posto a monte della presa.

SICUREZZA

• Non introdurre nell'apparecchio bombolette spray o recipienti che contengano propellenti o sostanze inflammabili.

Non conservare o usare benzina, gas o liquidi inflammabili nelle vicinanze dell'apprecchio o di altri elettrodomestici. I vapori che si sprigionano sono inatti causare incendi o esplosioni.
- Non usare dispositivi meccanici, elettrici o chimici per accelererile il processodi sbrinamento diversi da quelli raccomandati dal fabbricante.
Non usare o introdure apparecchiature elettriche all'interno degli scomparti dell'apparecchio se questi non sono del tipo espessamente autorizzato dal costruttore.
- Questo apparecchio non è destinato ad essere utilizzato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza e/o conoscenza dell'apparechio, a meno che siano astruite o controllate durante l'utilizzo da una persona responsable della loro sicurezza.
- Controllare che i bambini non giochno con l'apparecchio per evitare il rischio di intrappolamento e soffocamento all'interno dell'apparechio.
Non ingerire il liquido (atossico) contento negli accumulatori del freddo (in alcuni modelli).
Non mangiare cubetti di ghiaccio o ghiaccioli subito bajo averli toti dal congelatore poichec potrebbero causare bruciature da freddo.

UTILIZZO

• Primadi qualsiasi operazione di manutenzione o pulizia, disinserire la spina alla presa di corrente o scollegare l'alimentazione elettrica.
• Tutti gli apparecchi provvisti di produttori di ghiaccio e distributori d'acqua devono essere collegati ad una rete idrica che eroghi escludamente acqua potabile (con una pressione della rete idrica compresa tra i 0,17 e 0,81 MPa (1,7 e 8,1 bar)). I produttori di ghiaccio e/distributori d'acqua non direttamente collegati all'alimentazione idrica devono essere riempiti unicamente con acqua potabile.
• Usare il comparto frigorifero solo per la conservazione di alimenti freschi ed il comparto congelatore solo per la conservazione di alimenti surgelati, il congelamento di alimenti freschi e la produzione di cubetti di ghiaccio.
  Non conservare liquidi in contentitori di vetro nel companto congelatore in quanto il contentitore potrebbe rompersi.
• Evitare di conservare gli alimenti non confezionati a diretto contatto con le parti interne del comparto frigorifero o del comparto congelatore.
• La lampadina utilizzata nell'apparecchio è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009).

Il fabbricante declina agli responsabilità nel caso in cui i suggerimenti e le precauzioni sulla elencate non siano state rispetto.

COME FAR FUNZIONARE IL CONGELATORE

In questo congelatore possono essere conservati alimenti già congelati ed essere congelati alimenti freschi.

Messa in funzione del congelatore

Non occorre impostare la temperatura del congelatore con il termostato poiché è gli stata preregolata in fabbrica.
- Inserire la spina.
Riporre gli alimenti solo dopo circa 2 ore dall'accensione.

Regolazione della temperatura

Posizioni da MIN a MAX: incremento della temperatura di raffreddamento.
- Impostazione termostato:

MIN - conservazione dei prodotti per brevi periodi;

NORMAL - conservazione dei prodotti per tempi più lunghi;

MAX - posizione per la conservazione per lunghi periodi.

Nota:

La temperatura ambiente, la frequenza di aperture della porta e la posizione dell'apparecchio sono influenzare la temperatura interna del congelatore.

Le posizioni del termostato devono variate in funzione di quosti fattori.

Congelamento

Posizione la quantità massima indica sulla targhetto matricola nel vano centrale evitando di riporli a contatto con cibi più congelati.

Si consiglia di mantenere la posizione del termostato usata nel normale funzionamento.

Attenzione:

In caso di piccole quantità di cibo, quello cui quod siere disporto in qualiasi vano del prodotto ad esclusione del cassetto inferiore.

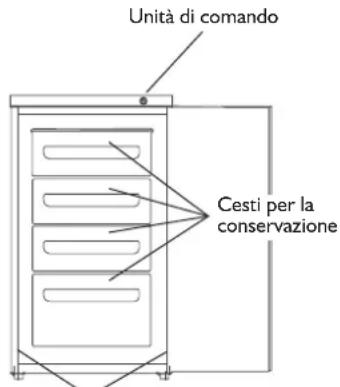

Dispositivi diregolazione

Unità di lavoro

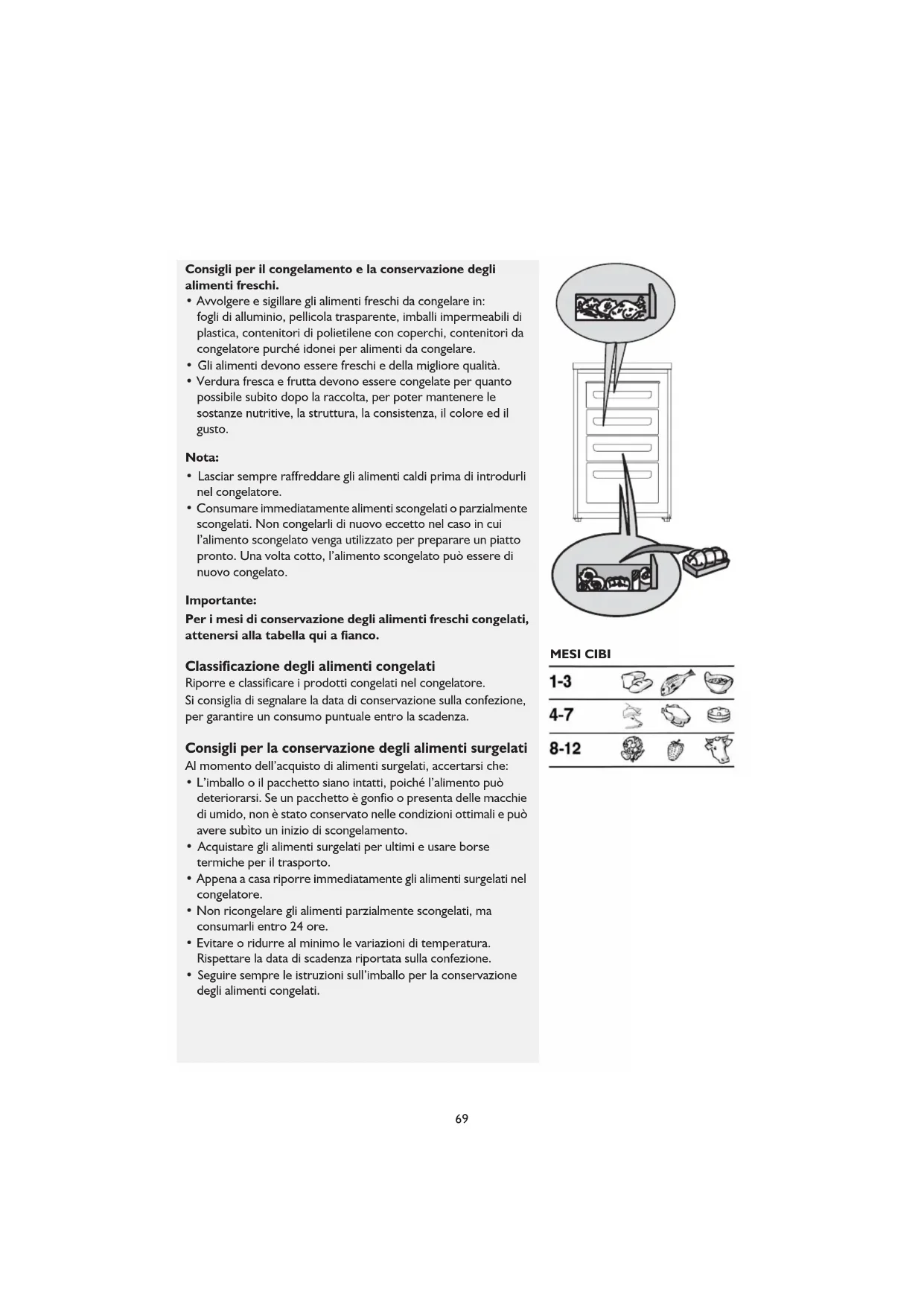

Consiglio per il congelamento e la conservazione degli alimenti freschi.

• Avvolgere e sigillare gli alimenti freschi da congelare in: fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contentitori di polietilene con coperchi, contentitori da congelatore perché idonei per alimenti da congelare.
  Gli alimenti devono essere freschi e della migliorare qualità.
• Verdura fresca e frutta devono essere congete per quando possibile subito dopo la raccolta, per poter mantenere le sostanze nutritive, la struttura, la consistenza, il colore ed il gusto.

Nota:

• Lasciar sempre raffreddare gli alimenti caldi prima di introdurli nel congelatore.
• Consumare immediamente alimenti scongelati o parzialmente scongelati. Non congetarli di nuovo eccetto nel caso in cui l'alimento scongelato venga utilizzato per preparare un piatto primo. Una volta cotto, l'alimento scongelato può essere di nuovo congelato.

Importante:

Per i mesi di conservazione degli alimenti freschi congelati, atteneri alla tabella qui a fianco.

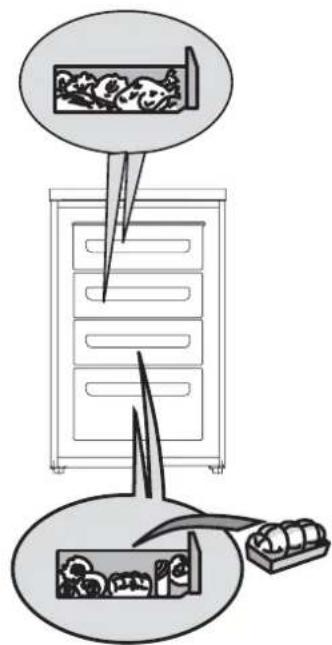

Classificazione degli alimenti congelati

Riporre e classificare i prodotti congelati nel congelatore. Si consiglia di segnalare la data di conservazione sulla confezi per garantire un consumo puntuale entro la scadenza.

Consiglio per la conservazione degli alimenti surgelati

Al momento dell'acquisto di alimenti surgelati, accertarsi che:

L'imballo o il sacchetto siano intatti, poiché l'alimento puo deteriorarsi. Se un sacchetto è gonfio o presente delle macchie di umido, non è stato conservato nelle condizioni ottimali e può avere subito un inizio di scongelamento.
- Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.
- Appena a casa riporre immediatamente gli alimenti surgelati nel congelatore.
Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.
- Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.
- Seguire sempre le istruzioni sull'imballo per la conservazione degli alimenti congelati.

MESICIBI

1-3
4-7
8-12

Rimozione dei cassetti

• Tirare i cassetti verso l'esterno fino a battuta, solleverli leggermente ed estrarli.

Nota:

Al fine di ottenere un volume maggiore, posso nono essere rimossi i cassetti.

Controllare che il carico non superi leindicazioni di limitazione, se presenti, sulle pareti laterali del prodotto.

Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nella'apposto vano di congelamento.
• Qualora la bacinella fosse attaccata al fondo del congelatore, non utilizzato oggetti appuntiti o taglienti per rimuoverla.
• Per facilitare la rimozione dei cubetti di ghiaccio alla bacinella, fletterla leggermente.

Nota:

La riapertura della porta del congelatore risulterà dificoltosa subito dopo averla chiusa.

Si prega di attendere due o tre minuti, per consentire la compensazione della depressione formatasi.

Fig.1

COME SBRINARE E PULIRE IL CONGELATORE

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina alla presa di corrente o comunque disinserire l'apparecchio alla rete elettrica.

Suggeriamo di sbrinare il congelatore 1 o 2 volte l'anno o quando la formazione di brina sulle griglie refrigeranti risulta eccessiva.

La formazione di brina sulle griglie di raffreddamento è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle condizioni ambientali e della frequenza di apertura della porta e tende ad accumularsi maggiornente sulle griglie poste più in alto.

Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.
• Lasciare aperta la porta del congelatore per permettere lo scioglamento della brina.
• Pulire l'interno del congelatore con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non utilizzato sostanze abrasive.
  Risciacquare e asciugare con cura.
• Sistemare gli alimenti.
• Chiudere la porta del congelatore.
  Reinserire la spina.
• Avviare il congelatore.

PULIZIA E MANUTENZIONE

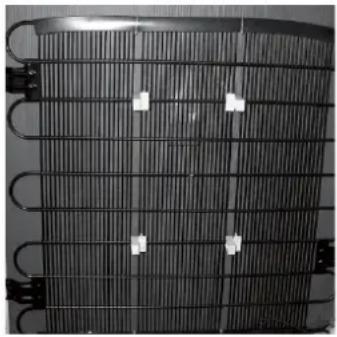

Pulire periodicamente con un aspirapolvere o con una spazzola il condensatore situato nella parte posteriore dell'apparecchio.

Per assenze prolongate

Svuotare il congelatore.
- Disinserire il congelatore alla rete elettrica.
Sbrinare e pulire l'interno.
- Lasciare aperta la porta per impedire la formazione di cattivi odori e per eliminare l'umidità interna.

I. L'apparecchio non funziona.

C' e un'interruzione di corrente?
L'interruttore generale è inserto?
- Le protezioni dell'impiano elettrico dell'abitazione sono correttamente funzionanti?
- Il termostato è sulla posizione corretta?
- La messa in funzione è stata effettuata correttamente?

2.Accumulo anomalo di brina.

• La canalina di scarico dell'acqua è stata riposizione correttamente?
• La porta è stata chiusa correttamente?

Note:

• Se il bordo anteriore del mobile è caldo, non è un difetto, ma previene la formazione di condensa.
• Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.

SERVIZIO ASSISTENZA TECHNICA

Prima di contattare il Servizio Assistenza:

1. Verificare se non è possibile eliminare da soli i guasti (vedere "Guida ricerca guasti").
2. Riaviare l'apparecchio per accertarsi che l'inveniente sia stato oviato. Se il risultato è negativo, disinserire nuovamente l'apparecchio e ripetere l'operazione dopo un'ora.
3. Se il risultato è ancora negativo, contattare il Servizio Assistenza.

Comunicare:

• il tipo di guasto,
• il modello,
• il numero Service (la cifra che si trova dopo la parola SERVICE, sulla targhetto matricola posta all'interno dell'apparecchio),
• il Vostro indirizzo completo,
• il Vostro numero e presupso Telefonico.

SERVICE

0000 000 0000

INSTALLAZIONE

• Installare il congelatore lontano da fonti di calorie. L'installazione in un ambiente caldo, l'esposizione diretta ai raggi solari o la collocazione dell'apparecchio nelle vicinanze di una fonte di calorie (caloriferi, fornelli), augmentano il consumo di corrente e dovrebbbero essere evitate.
• Qualora cià non fosse possibile, è necessario rispetto le seguenti distanze minime:
• 30~cm da cucine a carbone o petrolio;
• 3 cm da cucine elettriche e/o a gas.
• Posizionarlo in luogo asciutto e ben aerato.
• Pulire l'interno (vedere "Come sbrinare e pulire il congelatore").

• Inserire gli accessori a corredo.

• Montare i distanziali (Fig. 1, 2, oppure 3 a seconda dei modelli)

Collegamento elettrico

• I collegamenti elettrici devono essere conformi alle normative locali.
• I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetto matricola, posta all'interno dell'apparecchio.
• La messa a terra dell'apparecchio è obbligatoria a termini di legge. Il fabbricante declina agli responsabilità per eventuali danni subiti da persone, animali o cose, derivanti alla mancata osservanza delle norme sulla indicate.
• Se la spina e la presa non sono dello stesso tipo, far sostituire la presa da un technician qualificato.
• Non usare prolonghe o adattatori multipl.

Scollegamento elettrico

Lo scollegamento elettrico delve essere possibile o disinserendo la spina o tramite un interruptore bipolareizzato a monte della presa.

Reversibilità porta

Se l'installazione lo richiede, il lato di apertura della porta cui è essere invertito da destra a sinistra (a seconda di come viene fornito).

Attenzione! Durante l'operazione di inversionione del lato di apertura della porta, l'apparecchio non deve essere collegato alla rete di alimentazione. La spina alla rete di alimentazione deve essere scollegata in precedenza.

Inclinare leggermente all'indietro l'apparecchio e puntellarlo in una posizione sicura.

Svitare le viti della cerniera della porta e smontare la staffa del perno della cerniera.

Apire leggermente la porta e abbassarla.

Svitare il perno superiore e avvitarlo in posizione sul lato opposto.

Inserire la porta nel perno superiore e chiuderlo.

Avvitare saldamente la staffa del perno della cerniera in posizione sul dato opposto, utilizzando le viti.

Requisiti di installatione

Per assicurare il corretto funzionamento l'apparecchio non deve essere esesto a temperature inferiori a 16^ o maggiori di 32^ . Si consiglia di evitare le seguenti collocazioni: cucina priva di ventilazione, locale esterno, serra, garage. Per funzionare correttamente l'apparecchio deve essere installato:

in atmosfera asciutta.

Lontano dall'esposizione diretta al sole.

Lontano da temperature estreme (lontano da fornelli o altre fonti di calore).

Quando è pieno l'apparecchio sare pesante e, di seguenza, delve essere collocato su un pavimento saldo e robusto.

Requisiti di ventilazione

Spingere delicatamente il congelatore in posizione, fino a quando avrà raggiunto la distanza opportuna alla parete.

Quando si trovava in posizione, dovr'a essere mantenuta una distanza di 50 mm al di sopra dell'apparecchio.

Se sull'apparecchio non vi è spazio disponibile, occorrerà lasciare una distanza di 25 mm su entrambi i lati.

Verificare che l'apparecchio non schiacci il cavo di alimentazione.

Le parti soggette a riscaldamento non devono essere esposte. Quando è possibile, la parte posteriore dell'apparecchio deve essere vicina alla parete, lasciando lo spazio indicate per la ventilazione.

Livellamento

L'apparecchio deve essere in piano; per eliminare le oscillazioni: verificare che l'apparecchio sia verticale e che entrambi i dispositivi di regolazione siano a stretto contatto con il pavimento, in maniera tale per cui il vano si in piano.

Regolare il livellamento svitando il dispositivo di regolazione appropriato,ippo sulla parte anteriore (utilizzare le dità o un cacciavite).

L'apparecchio è pesante. Prestare la dovuta attenzione durante gli spostamenti.

• Per specifiche dettagliate si prega di fare riferimento alla targhetto matricola posta sulla parte posteriore del congelatore. Le specifiche sono soggette a modifiche nella preavviso.

Nota:

La reversibilità della porta dell'apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia.

PIANO AMOVIBLE

PIANO D'APPOGGIO DEL FRIGORIFERO 54 CM
COME RIMUOVERE IL PIANO PRIMA DI COLLOCARE L'APPARECCHIO NEL VANO A INCASSO

Operazione n° I

Rimuovere le 2 viti sul lato posteriore dell'apparecchio

Operazione ^2

Sollevare il piano dal lato posteriore e rimuoverlo dai punti di fissaggio anteriori

Operazione n° 3

Rimuovere le 10 viti sul telaio in plastica anteriore e la cerniera in metallo

Operazione ^ 4:

Estrarre la cerniera e il telao in plastica

Operazione n^5 ..

Ripositionare erimontare la cerniera in metallo con 2 viti

viti

viti

viti
