MANUALE UTENTE DWV901L DEWALT

(incertezza pressione sonora) dB(A) 3 3

(incertezza potenza sonora) dB(A) 3 3

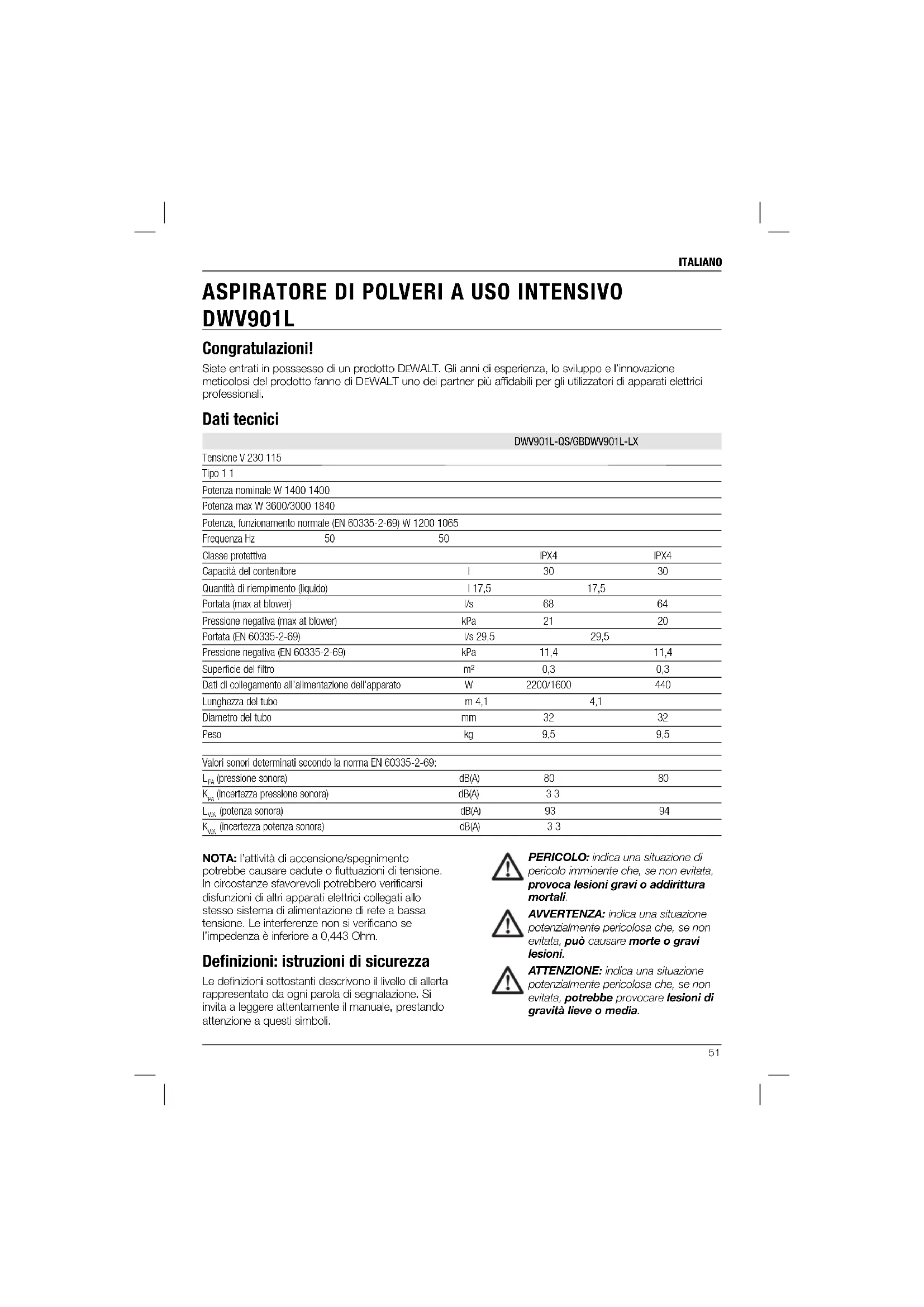

ASPIRATORE DI POLVERI A USO INTENSIVO

DWV901L NOTA: l’attività di accensione/spegnimento potrebbe causare cadute o fluttuazioni di tensione. In circostanze sfavorevoli potrebbero verificarsi disfunzioni di altri apparati elettrici collegati allo stesso sistema di alimentazione di rete a bassa tensione. Le interferenze non si verificano se l’impedenza è inferiore a 0,443 Ohm. Defi nizioni: istruzioni di sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media.52 ITALIANO PRIMA DI UTILIZZARE QUESTO APPARECCHIO, LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI. AVVERTENZA: gli operatori devono ricevere istruzioni adeguate sull’uso di queste macchine. AVVERTENZA: per ridurre il rischio di scossa elettrica. Non esporre alla pioggia. Conservare al chiuso.

• Prima dell’uso, l’operatore riceverà informazioni, istruzioni e addestramento per l’uso della macchina e delle sostanze per cui ne è previsto l’uso, compreso il metodo sicuro di rimozione e smaltimento del materiale raccolto.

• Gli operatori devono osservare le norme di sicurezza adatte ai materiali trattati.

• Non lasciare l’apparecchio quando è collegato a una presa di corrente. Scollegarlo dalla presa quando non è in uso e prima della manutenzione.

• Non lasciare che l’apparecchio venga utilizzato come se fosse un giocattolo. Prestare particolare attenzione quando l’apparecchio viene utilizzato da o nelle vicinanze di bambini.

• Usare questo apparecchio SOLTANTO secondo quanto descritto nel manuale. Utilizzare esclusivamente gli accessori consigliati da D EWALT.

• Non utilizzare questo apparecchio con un cavo o una spina danneggiati. Se l’apparecchio non funziona correttamente, o se è stato fatto cadere, danneggiato, lasciato all’aria aperta o immerso in acqua, riportarlo a un centro di assistenza.

• Non tirare né trasportare questo apparecchio per il cavo, usare il cavo come maniglia, impigliare il cavo in mezzo a una porta o tirare il cavo attorno a bordi o angoli affilati. Non azionare l’apparecchio sul cavo. Tenere il cavo lontano dalle superfici calde.

• Non scollegare questo apparecchio tirandolo per il cavo. Per scollegare, afferrare la spina, non il cavo.

• Non maneggiare la spina o l’apparecchio con le mani bagnate.

• Non inserire oggetti nelle aperture dell’apparecchio. Non usare l’apparecchio con nessuna delle aperture ostruita; tenere lontano da polvere, pelucchi, capelli e qualsiasi cosa che possa ridurre il flusso dell’aria.

• Tenere i capelli, gli indumenti larghi, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti mobili. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Evidenzia il rischio di scossa elettrica. Evidenzia il rischio d’incendio. Dichiarazione di conformità CE DIRETTIVA MACCHINE DWV901L

ASPIRATORE DI POLVERI A USO INTENSIVO

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN 60335-2-69. Questi prodotti sono anche conformi alle normative 2014/30/CE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all’indirizzo seguente o vedere sul retro del manuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT. Horst Grossmann Vice Presidente Progettazione DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germania

AVVERTENZA: per ridurre il rischio di lesioni, leggere il manuale di istruzioni. Importanti istruzioni sulla sicurezza AVVERTENZA! Leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

ITALIANO AVVERTENZA: questo apparecchio contiene polveri dannose. Lo svuotamento e la manutenzione, ivi compresa la rimozione della sacca per la polvere, possono essere effettuate esclusivamente da personale addestrato con indosso le apparecchiature di protezione adatte. Non accendere l’apparecchio finché non è stato installato un sistema di filtro completo. Gli estrattori di polvere di classe L sono adatti per l’estrazione di polveri secche, non combustibili con valori limiti del passo di lavoro di >1mg/m³.

POSIZIONE DEL CODICE DATA

Il codice data, che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2014 XX XX Anno di fabbricazione Contenuto della confezione La confezione contiene: 1 Estrattore per polveri 1 Tubo 1 Connettore DWV9310 2 Filtri 1 Manuale di istruzioni

• Verificare eventuali danni all’estrattore per polveri, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale. Descrizione(fi g. 1) AVVERTENZA: non modificare mai l’apparato elettrico o alcuna parte di esso. Potrebbe dar luogo a danni o a lesioni personali. a. Impugnatura superiore/avvolgicavo b. Cavo di alimentazione c. Interruttore acceso/spento d. Testa di aspirazione e. Dispositivo di chiusura del contenitore

• Spegnere tutti i comandi prima di scollegare l’apparecchio.

• Esercitare particolare attenzione durante la pulizia sulle scale.

• Non utilizzare l’apparecchio per raccogliere liquidi infiammabili o combustibili come la gasolina, e non usare in zone dove potrebbero essere presenti liquidi infiammabili o combustibili.

• Sono possibili scosse statiche in zone secche o quando l’umidità relativa dell’aria è bassa. Si tratta di un fenomeno solo temporaneo che non impatta l’uso dell’aspiratore. Per ridurre la frequenza delle scosse statiche, aggiungere umidità all’aria con una console, un umidificatore installato, oppure utilizzare il tubo non statico DWV9316-XJ fornito come accessorio.

• Per evitare la combustione spontanea, svuotare il contenitore dopo ogni utilizzo.

CONSERVARE QUESTE ISTRUZIONI

Norme di sicurezza aggiuntive

• Non aspirare niente che sia bruciante o fumante, come sigarette, fiammiferi o ceneri ardenti.

• Non usare per aspirare materiali combustibili o esplosivi come carbone, grano o altro materiale combustibile finemente diviso.

• Non utilizzare per aspirare materiali nocivi, tossici o cancerogeni, come amianto o pesticidi.

• Non aspirare mai liquidi esplosivi(es. gasolina, benzina diesel, nafta, acquaragia, ecc.), acidi o solventi.

• Non utilizzare l’aspiratore senza aver installato i filtri, eccetto per quanto descritto nella sezione Applicazioni per l’aspirazione di liquidi.

• Alcuni materiali in legno contengono conservanti che possono risultare tossici. Prestare particolare attenzione nell’impedire l’inalazione e il contatto con la pelle quando si lavora con questi materiali. Richiedere e seguire le eventuali informazioni di sicurezza disponibili presso il proprio fornitore di materiali.

• Non usare l’aspiratore come scala a pioli.

• Non collocare oggetti pesanti sull’aspiratore. Marcature sull’aspiratore di polveri Sull’apparecchio sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso.54 ITALIANO

• Questo prodotto non è destinato per l’uso da parte di persone(compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l’alimentazione corrisponda alla tensione della targhetta. Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal centro di assistenza DEWALT con un cavo appositamente predisposto disponibile presso il centro di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Utilizzo di un cavo di prolunga Se è necessario un cavo di prolunga, utilizzare un cavo di prolunga approvato a 3 anime adatto per l’ingresso di alimentazione di questo apparecchio(vedere i Dati tecnici). La dimensione minima del conduttore è 1,5 mm

; la lunghezza massima è 30 m. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza.

ASSEMBLAGGIO E REGOLAZIONI

(FIG. 1–3) AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparecchio e scollegarlo dalla presa di corrente prima di installare e rimuovere gli accessori, prima di regolare o modificare le configurazioni o quando si eseguono le riparazioni. Un avvio accidentale potrebbe provocare lesioni. AVVERTENZA: i filtri(i) devono essere sempre in posizione durante f. Contenitore g. Tubo di aspirazione h. Rotelle

j. Ingresso del tubo filettato k. Fermo del tubo l. Presa per apparati elettrici m. Interruttore di comando dell’apparato n. Sacca o. Connettore DWV9130 p. Connettore AirLock

OPZIONE TUBO ANTI-STATICO

Il DWV901L è munito di un sistema di messa a terra antistatico. È necessario acquistare un tubo anti- statico a pagamento dal proprio centro di assistenza autorizzato. Questo tubo (DWV9316-XJ) si inserisce nel sistema di estrazione polveri allo stesso modo di un tubo standard. Per contattare il venditore o individuare il riparatore autorizzato DEWALT più vicino nel catalogo DEWALT o rivolgersi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale.

Questi aspiratori sono utilizzati per l’aspirazione di particolati fini, come cartongesso, calcestruzzo o polveri superficiali.

Quest’apparecchio può essere utilizzato come aspiratore industriale e aspirapolveri per operazioni mobili per aspirare tutti i tipi di polveri secche, non combustibili fino alle polveri di classe L con valori limite di esposizione professionale maggiore a 1 mg/m³. NON utilizzare in condizioni di pioggia o in presenza di liquidi o gas infiammabili. Questi aspiratori a uso intensivo sono per applicazioni professionali. NON consentire ai bambini di entrare in contatto con questo apparecchio. L’uso di questo apparecchio da parte di persone inesperte deve avvenire sotto sorveglianza. NON usare l’aspiratore per polveri per le polveri combustibili. NON usare l’aspiratore per polveri in atmosfere esplosive. NOTA: questo apparecchio è adatto per uso commerciale, ad es. in alberghi, scuole, ospedali, fabbriche, negozi, uffici, società di noleggio e sui cantieri.55 ITALIANO COLLEGAMENTO AGLI APPARATI ELETTRICI (FIG. 1, 4, 5) AVVERTENZA: Utilizzare la presa(l) soltanto per gli scopi specificati nelle istruzioni.

1. Inserire il cavo di alimentazione dell’aspiratore in

NOTA: Consultare Dati di collegamento all’alimentazione dell’apparato elettrico alla voce Dati tecnici per l’alimentazione consentita per il collegamento dell’apparato alla presa(l).

3. Ruotare l’interruttore di comando(m)

alla posizione di ATTIVAZIONE

Questo consente di accendere e spegnere automaticamente l’aspirazione dall’apparato elettrico. NOTA: l’aspirapolvere si avvia automaticamente entro 0,5 secondi e continua a funzionare per 15 secondi dopo lo spegnimento dell’apparato elettrico.

4. Per tornare alla modalità manuale, ruotare

l’interruttore di comando dell’apparato(m) in posizione off. In modalità manuale, l’apparato e l’aspiratore vengono accesi e spenti indipendentemente gli uni dagli altri.

5. L’aspiratore per polveri di marca DEWALT

è munito di un sistema di raccordo AirLock DEWALT. L’AirLock consente un collegamento rapido e sicuro tra il tubo di aspirazione(g) e l’apparato elettrico. Il connettore AirLock(p) si collega direttamente agli apparati DEWALT compatibili o tramite l’uso di un adattatore AirLock(disponibile presso il proprio fornitore DEWALT di zona). Consultare la sezione Accessori per i dettagli sugli adattatori disponibili. NOTA: se si usa un adattatore, assicurarsi che sia saldamente fissato alla presa dell’apparato prima di seguire i passaggi sottostanti. a. Assicurarsi che il collare sul connettore AirLock sia nella posizione di sblocco. Allineare le tacche(q) sul collare e il connettore AirLock come indicato, per le posizioni di sblocco e di blocco. b. Spingere il connnettore AirLock sul punto di raccordo dell’adattatore. c. Ruotare il collare alla posizione di blocco. NOTA: i cuscinetti a sfera all’interno del collare si agganciano alla fessura e fissano la connessione. Ora l’apparato elettrico è saldamente connesso all’estrattore per le polveri. l’aspirazione, eccetto secondo quanto descritto nella sezione Applicazione per l’aspirazione di liquidi alla voce Funzionamento. Quando si aspirano polveri fini, è anche possibile utilizzare una sacca di carta o di tessuto per rendere più agevole lo svuotamento del contenitore.

1. Se è necessario utilizzare una sacca di carta o

di tessuto(n) opzionale, installarla come indicato in figura 2. NOTA: fare attenzione a non strappare la sacca. Posizionare saldamente la sacca sull’ingresso(j) per assicurare una chiusura ermetica onde massimizzare le prestazioni di raccolta della polvere.

2. Posizionare la testa di aspirazione(d) sul

contenitore e fissarlo chiudendo i dispositivi di chiusura del contenitore(e).

3. Inserire l’estremità del tubo(g) nell’ingresso del

tubo filettato(j) e serrare l’estremità del tubo sul serbatoio. FUNZIONAMENTO Istruzioni per l’uso(fi g. 1, 4) AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative in vigore. AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparecchio e scollegarlo dalla presa di corrente prima di installare e rimuovere gli accessori, prima di regolare o modificare le configurazioni o quando si eseguono le riparazioni. Un avvio accidentale potrebbe provocare lesioni.

1. Inserire il cavo di alimentazione in una presa

3. Seguire le istruzioni alla voce Collegamento

degli apparati elettrici per collegare l’apparato elettrico da utilizzare. NOTA: se l’interruttore di comando è acceso e nessun cavo di alimentazione è inserito nella presa (l), l’aspirazione si accenderà brevemente e poi si spegnerà nuovamente per indicare che l’interruttore di comando dell’apparato (m) è in posizione on.56 ITALIANO AVVERTENZA: se della schiuma o del liquido dovessero fuoriuscire dalla macchina, spegnerla immediatamente. ATTENZIONE: pulire regolarmente il dispositivo di limitazione del livello dell’acqua ed esaminarlo per la presenza di segni di danneggiamento. Fare riferimento alla Fig.7. AVVISO: NON rimuovere il flottante a sfera(s), altrimenti si causeranno danni all’aspiratore. Il flottante a sfera impedisce l’entrata dell’acqua nel motore. Prima di utilizzare l’aspiratore per l’aspirazione di liquidi:

• Assicurarsi che il contenitore sia vuoto e privo di polvere eccessiva.

• Rimuovere i filtri(i).

• Inserire l’aspiratore in una presa con protezione RCD. AVVERTENZA: non utilizzare la macchina con questa confi gurazione per le polveri di Classe L. PER SVUOTARE IL CONTENITORE(FIG. 1, 7) La valvola del flottante a sfera(s) blocca l’aria nel motore quando il contenitore è pieno e il suono del motore cambia immediatamente. Quando il motore emette un suono acuto e il flusso dell’aria/acqua si arresta, svuotare il contenitore.

1. Spegnere l’aspiratore e scollegare il cavo dalla

2. Aprire i dispositivi di chiusura del contenitore(e)

e rimuovere la testa di aspirazione(d).

3. Svuotare i contenuti del contenitore(f) in un

contenitore o scarico adatti. PER TORNARE ALL’USO DELL’ASPIRAZIONE A SECCO (FIG. 1)

1. Svuotare il contenitore, consultare le istruzioni

alla voce Per svuotare il contenitore.

2. Posizionare il contenitore a testa in giù finché

non è asciutto. NON usare il contenitore dei liquidi per l’aspirazione a secco.

3. Posizionare la testa di aspirazione(d) su una

superficie stabile finché non è asciutta.

4. Reinstallare i filtri quando la testa di

aspirazione è asciutta. Vedere Filtri alla voce Manutenzione.

SISTEMI DI PULIZIA AUTOMATICA DEL FILTRO

Questo aspiratore è dotato di un sistema di pulizia del filtro altamente efficace che minimizza l’ostruzione del filtro. Ogni 30 secondi, uno dei due filtri viene pulito automaticamente. La procedura di pulizia si alterna tra i filtri e continua per tutta la durata di servizio dell’unità. NOTA: è normale sentire il suono di uno scatto durante questa procedura. NOTA: dopo molte ore di funzionamento, è possibile che il sistema di pulizia automatica del filtro non sia più efficace. Quando ciò accade, è necessario pulire o sostituire i filtri. Consultare Filtro alla voce Manutenzione. FRENO DI STAZIONAMENTO (FIG. 1, 6) Il freno di stazionamento blocca una ruota in posizione per impedire il rotolamento dell’aspiratore.

1. Per innestare il freno di stazionamento, premere

sul lato ‘ON’ del freno.

2. Per disinnestare il freno di stazionamento,

premere sul lato ‘OFF’ del freno.

RIMOZIONE / SOSTITUZIONE DELLA SACCA DELLA

POLVERE USATA(FIG. 1) AVVERTENZA: è necessario l’uso di apparecchiature di protezione personale come una maschera antipolvere e guanti durante la manipolazione di sacche per la polvere usate.

1. Spegnere l’aspiratore e scollegare il cavo dalla

2. Aprire i dispositivi di chiusura del contenitore(e)

e rimuovere la testa di aspirazione(d)

3. Tirare la sacca di raccolta dall’ingresso con

4. Sigillare saldamente l’apertura della sacca

di raccolta durante la sua rimozione dalla macchina.

5. Smaltire la sacca di raccolta in un contenitore

adeguato secondo le disposizioni statutarie. APPLICAZIONI DI ASPIRAZIONE DI LIQUIDI(FIG. 1, 7) AVVERTENZA: NON collegare gli apparati elettrici alla presa(l) durante l’uso dell’aspiratore per l’aspirazione di liquidi. AVVERTENZA: inserire l’aspiratore in una presa con dispositivo di protezione a corrente residua (RCD) quando si utilizza l’aspiratore per l’aspirazione di liquidi.57 ITALIANO essere adeguatamente puliti devono essere smaltiti; tali oggetti saranno smaltiti in contenitori impenetrabili conformemente alle norme in vigore per lo smaltimento di tali rifiuti.

• Per gli aspiratori di polveri è necessario fornire una frequenza adeguata di ricambio dell’aria L nell’ambiente se l’aria di scarico viene restituita nell’ambiente. (NOTA: è necessario fare riferimento alle legislazioni nazionali.) Filtro(fi g. 1, 8, 9)

I filtri in dotazione con questo aspiratore sono filtri a lunga durata. Per essere efficaci nel minimizzare il ricircolo della polvere, i filtri DEVONO essere installati correttamente e in buone condizioni. AVVERTENZA: è necessario l’uso di apparecchiature di protezione personale adeguate come una maschera antipolvere e guanti durante la manipolazione dei filtri. Per rimuovere i filtri

1. Ruotare l’interruttore di controllo acceso/

spento(c) in posizione OFF (O) e scollegare il cavo dalla presa.

2. Sganciare i dispositivi di chiusura del

contenitore(e) e rimuovere la testa di aspirazione(d) dal contenitore. Posizionare la testa di aspirazione su una superficie stabile a testa in giù.

3. Ruotare ciascun filtro(i) in senso anti-orario

afferrandolo sul coperchio dell’estremità in plastica come illustrato, e rimuoverlo attentamente dalla testa, assicurandosi che non cadano detriti nel foro di montaggio. NOTA: fare attenzione a non danneggiare il materiale del filtro. 4 Se è necessario pulire il lato inferiore della testa di aspirazione(d), utilizzare un panno inumidito con acqua e sapone delicato e lasciarlo asciugare. Smaltire il panno in un contenitore adeguato.

5. Ispezionare i fi ltri per la presenza di usura,

strappi o altri danni. Le membrane dei fi ltri DEWALT sono rivestite in tefl on. Un tipo di danno o usura potrebbe consistere nel distacco di questo rivestimento in tefl on dalla membrana, fare riferimento alla fi g. 8.

5. Quando il contenitore è asciutto, posizionare

la testa di aspirazione(d) sul contenitore e fissarlo chiudendo i dispositivi di chiusura del contenitore(e). Spegnimento/Trasporto (fi g. 1)

1. Ruotare l’interruttore di controllo acceso/

spento(c) in posizione OFF.

2. Scollegare l’unità.

3. Ritirare il cavo di alimentazione(b) avvolgendolo

attorno all’impugnatura superiore/avvolgicavo(a) come illustrato.

4. Durante il trasporto sui veicoli, fissare la

macchina. MANUTENZIONE L’apparecchio DEWALT è stato progettato per lavorare a lungo con una minima manutenzione. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare dell’apparecchio. AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparecchio e scollegarlo dalla presa di corrente prima di installare e rimuovere gli accessori, prima di regolare o modificare le configurazioni o quando si eseguono le riparazioni. Un avvio accidentale potrebbe provocare lesioni. AVVERTENZA: per la manutenzione dell’utente, la macchina deve essere smontata, pulita e riparata per quanto ragionevole e praticabile, senza causare rischi al personale di manutenzione e ad altre persone. Precauzioni adeguate comprendono la decontaminazione prima dello smontaggio, una ventilazione di scarico con filtrazione locale dove la macchina viene smontata, la pulizia dell’area di manutenzione e protezioni personali adeguate.

• Il produttore, o una persona addestrata, eseguirà un’ispezione tecnica almeno annualmente consistente, per esempio, nell’ispezione dei filtri per eventuali danni, la tenuta ermetica della macchina e il funzionamento adeguato del meccanismo di controllo.

• Quando si eseguono le operazioni di manutenzione o riparazione, tutti gli oggetti contaminati che non possono58 ITALIANO non immergere alcuno dei componenti dell’apparecchio direttamente in un liquido.

1. Aspirare l’esterno dell’aspirapolveri. Per una

pulizia ulteriore, usare un panno inumidito solamente con acqua e sapone delicato se necessario.

2. Dopo l’uso, smaltire il panno in un contenitore

appropriato. Immagazzinaggio(fi g. 1)

1. Svuotare il contenitore, consultare Per

svuotare il contenitore alla voce Funzionamento.

2. Pulire l’aspiratore dentro e fuori. Vedere Pulizia.

3. Pulire o sostituire i filtri, vedere Filtri.

4. Ritirare il tubo di aspirazione e il cavo di

alimentazione come mostrato nell’illustrazione. Posizionare l’unità in un ambiente asciutto e proteggerla da un uso non autorizzato. Accessori opzionali AVVERTENZA: su questo apparecchio sono stati collaudati soltanto gli accessori offerti da DEWALT, quindi l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT. ACCESSORI DWV9340-XJ Filtro DWV9315-XJ Tubo antischiacciamento DWV9316-XJ Tubo anti-statico DWV9401-XJ Sacchetto di carta DWV9400-XJ Rivestimento in plastica DWV9402-XJ Sacchetto di stoffa DWV9500-XJ Cremagliera a vuoto Sistema AirLock D EWALT DWV9000 Raccordo con bloccaggio ad avvitamento DWV9110 Adattatore in gomma affusolato da 29-35mm DWV9120 Adattatore in gomma graduato da 35-38mm DWV9130 Adattatore OD da 35mm DWV9150 Adattatore angolare OD da 35mm NOTA: qualora sussistano dubbi sulla condizione dei filtri, è NECESSARIO sostituirli. NON continuare a usare i filtri se sono danneggiati. AVVERTENZA: Non usare mai aria compressa o una spazzola per pulire i filtri, altrimenti si verificheranno danni alla membrana del filtro e questo consentirà il passaggio della polvere attraverso il filtro. Se necessario, premere delicatamente contro una superficie dura o sciacquare con acqua a temperatura ambiente e lasciar asciugare all’aria. Solitamente la pulizia dei filtri è superflua, anche se il filtro è coperto di polvere. Il sistema automatico di pulizia dei filtri manterrà il massimo delle prestazioni e continuerà a funzionare. Se esistono danni visivi alla membrana del filtro, sostituire i filtri. Solitamente i filtri durano dai sei ai dodici mesi a seconda dell’uso e della cura. Per installare i filtri

1. Assicurarsi che la tenuta del filtro(t) sia in

della testa di aspirazione e, utilizzando una forza moderata, ruotare il filtro in senso orario fino a stringere. NOTA: fare attenzione a non danneggiare il materiale del filtro.

3. Posizionare la testa di aspirazione(d) sul

contenitore e fissarlo chiudendo i dispositivi di chiusura del contenitore(e). Lubrifi cazione L’apparecchio non richiede alcuna ulteriore lubrificazione. Pulizia AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparecchio. Questi prodotti chimici possono indebolire i materiali utilizzati in queste parti. Non far penetrare del liquido all’interno della macchina, e59 ITALIANO PROBLEMA SOLUZIONE La portata aspirazione diminuisce Rimuovere le ostruzioni nell’ugello di aspirazione, nel tubo di aspirazione o nei filtri. Sostituire il sacchetto di carta o di stoffa. Verificare la corretta installazione dei filtri. Pulire o sostituire i filtri. Svuotare il contenitore, consultare Per svuotare il contenitore alla voce Funzionamento. L’aspiratore smette di funzionare È scattato il sovraccarico termico:

1. Spegnere l’aspiratore e

scollegarlo dalla presa di corrente.

2. Svuotare il contenitore, se

3. Lasciare che l’unità si raffreddi.

4. Inserire il cavo di alimentazione

in una presa adeguata e ruotare l’interruttore di controllo acceso/spento in posizione ON ( ) per testarlo. Se l’aspiratore non parte più, contattare il venditore o individuare il riparatore autorizzato DEWALT più vicino nel catalogo DEWALT o rivolgersi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. Esce della polvere durante l’aspirazione Verificare la corretta installazione dei filtri. Assicurarsi che i filtri non siano danneggiati; sostituirli se necessario. Assicurarsi che le tenute dei filtri siano in posizione e fisse. La pulizia automatica del filtro non funziona Sentire lo scatto del solenoide per assicurarsi che il meccanismo di pulizia del filtro funzioni. Se l’aspirazione non riparte, contattare il venditore o individuare il riparatore autorizzato D EWALT più vicino nel catalogo DEWALT o rivolgersi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. L’apparato elettrico non si accende. Assicurarsi che l’interruttore di controllo dell’apparato sia nella posizione di ATTIVAZIONE .

INSTALLAZIONE DELLA CREMAGLIERA A VUOTO

DWV9500(FIG. 10) NOTA: Il DWV901LT è dotato di una cremagliera a vuoto DWV9500 già installata.

1. Rimuovere le 4 viti dell’impugnatura di trasporto

utilizzando una punta a stella T-25 e rimuovere l’impugnatura di trasporto.

2. Installare la cremagliera a vuoto riutilizzando le

viti dell’impugnatura di trasporto. Riposizionarle nei fori originali e serrarle.

3. Utilizzare le 2 viti(v) fornite in dotazione

posizionandole nei fori posteriori della cremagliera a vuoto. Spingere verso il basso e ruotare ciascuna vite per sfondare il materiale e penetrare nella sede della vite nascosta sottostante. Serrare. ATTENZIONE: non superare 9 kg (20lb) in ciascuna unità di magazzinaggio da 14 litri, massimo 2 unità di magazzinaggio per estrattore della polvere. Non superare 18 kg (40 lb) in ciascuna unità di magazzinaggio da 28 litri, 1 unità di magazzinaggio per estrattore della polvere. Il superamento dell’altezza e/o del peso consigliati potrebbe compromettere la stabilità dell’estrattore della polvere e provocare lesioni o danni. AVVISO: non rimuovere la testa dell’estrattore della polvere dal serbatoio con le unità di magazzinaggio con impilamento a T collegate. Così facendo si potrebbero provocare danni ai filtri dell’estrattore della polvere. FISSAGGIO DEL CAVO DI ALIMENTAZIONE AL TUBO (FIG. 1) Il cavo di alimentazione(b) può essere fissato al tubo di aspirazione(g) utilizzando la fascetta stringitubi D279058CL(disponibile presso il proprio fornitore DEWALT di zona). Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti. Ricerca guasti PROBLEMA SOLUZIONE Il motore non funziona Controllare il cavo di alimentazione, i tappi e la presa. Assicurarsi che l’interruttore di controllo acceso/spento sia in posizione ON ( ). Assicurarsi che l’interruttore di controllo acceso/spento dell’apparato sia in posizione OFF.60 ITALIANO Rispetto ambientale Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Se il prodotto D EWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell’acquisto di un nuovo prodotto. DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso un riparatore autorizzato che lo raccoglie per conto di DEWALT. È possibile individuare il riparatore autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. Altrimenti, è possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.61 NEDERLANDS Hartelijk gefeliciteerd! U hebt een DEWALT-product gekozen. Jaren van ervaring, grondige productontwikkeling en innovatie maken
