Technische Daten	Industriestaubsauger DEWALT DWV901L, Leistung 1.200 W, Fassungsvermf6gen 30 Liter, HEPA-Filterung, Luftstrom 3.800 l/min.
Anwendung	Entwickelt ffcr die Reinigung von Baustellen, Absaugung von feinem Staub und Schutt, kompatibel mit verschiedenen tragbaren Elektrowerkzeugen von DEWALT.
Wartung und Reparatur	Waschbarer HEPA-Filter, leicht zu entleerender Behe4lter, Ersatzteile verffcgbar, regelme4dfige Wartung empfohlen, um die Leistung zu gewe4hrleisten.
Sicherheit	Schutzsystem gegen dcberlastung, entspricht den geltenden Sicherheitsnormen, Verwendung von sicheren Kabeln und Steckern.
Allgemeine Informationen	Gewicht 12 kg, kompakte Abmessungen ffcr einfachen Transport, 3 Jahre Garantie, im Lieferumfang enthaltenes Zubehf6r: Schlauch, Bfcrsten und Adapter.

Häufig gestellte Fragen - DWV901L DEWALT

Wie kann ich den Filter des DEWALT DWV901L Staubsaugers reinigen?

Um den Filter zu reinigen, nehmen Sie ihn aus dem Staubsauger heraus und klopfen Sie vorsichtig, um den Staub zu entfernen. Ffcr eine grfcndlichere Reinigung kf6nnen Sie ihn mit lauwarmem Wasser absp00len. Stellen Sie sicher, dass er vor dem Wiedereinsetzen vollste4ndig trocknet.

Der DEWALT DWV901L Staubsauger le4sst sich nicht einschalten. Was soll ich tun?

Prfcfen Sie zune4chst, ob der Staubsauger richtig angeschlossen ist. Wenn das Problem weiterhin besteht, prfcfen Sie, ob die Sicherung durchgebrannt ist oder der Schalter defekt ist. Sie kf6nnen auch die Steckdose mit einem anderen Gere4t testen, um sicherzustellen, dass sie funktioniert.

Wie grodf ist das Fassungsvermf6gen des Behe4lters des DEWALT DWV901L Staubsaugers?

Der DEWALT DWV901L Staubsauger hat ein Behe4ltervolumen von 30 Litern, was le4ngeres Arbeiten ermf6glicht, ohne den Behe4lter he4ufig entleeren zu mfcssen.

Der Staubsauger macht wfcrdige Gere4usche we4hrend des Betriebs. Was soll ich tun?

Ein wfcrdiges Gere4usch kann auf ein Problem mit dem Motor oder einen blockierten Schlauch hinweisen. Schalten Sie den Staubsauger aus, ziehen Sie den Stecker und fcberprfcfen Sie, ob eine Verstopfung vorliegt. Wenn das Gere4usch anhe4lt, wird empfohlen, den Kundendienst zu kontaktieren.

Wie kann ich den Filterbeutel am DEWALT DWV901L austauschen?

Um den Filterbeutel zu wechseln, f6ffnen Sie das Beutelabteil, entfernen Sie den gebrauchten Beutel und setzen Sie einen neuen Beutel ein, wobei Sie sicherstellen, dass er richtig sitzt. Schliedfen Sie dann das Abteil, bevor Sie den Staubsauger verwenden.

Ist der DEWALT DWV901L Staubsauger zum Aufsaugen von Flfcssigkeiten geeignet?

Ja, der DEWALT DWV901L ist zum Aufsaugen von festen Stoffen und Flfcssigkeiten konzipiert, aber stellen Sie sicher, dass Sie die Anweisungen im Handbuch zum Reinigen von Flfcssigkeiten befolgen, um das Gere4t nicht zu besche4digen.

Wie lagere ich den DEWALT DWV901L Staubsauger richtig?

Ffcr eine optimale Lagerung entleeren Sie den Behe4lter, reinigen den Filter und bewahren den Staubsauger an einem trockenen und kfchlen Ort auf. Vermeiden Sie es, ihn extremen Temperaturen auszusetzen.

Sind die Zubehf6rteile des DEWALT DWV901L Staubsaugers mit anderen Modellen kompatibel?

Einige Zubehf6rteile kf6nnen mit anderen DEWALT-Modellen kompatibel sein, es wird jedoch empfohlen, die Kompatibilite4t im Benutzerhandbuch oder beim Hersteller zu fcberprfcfen, bevor Sie sie verwenden.

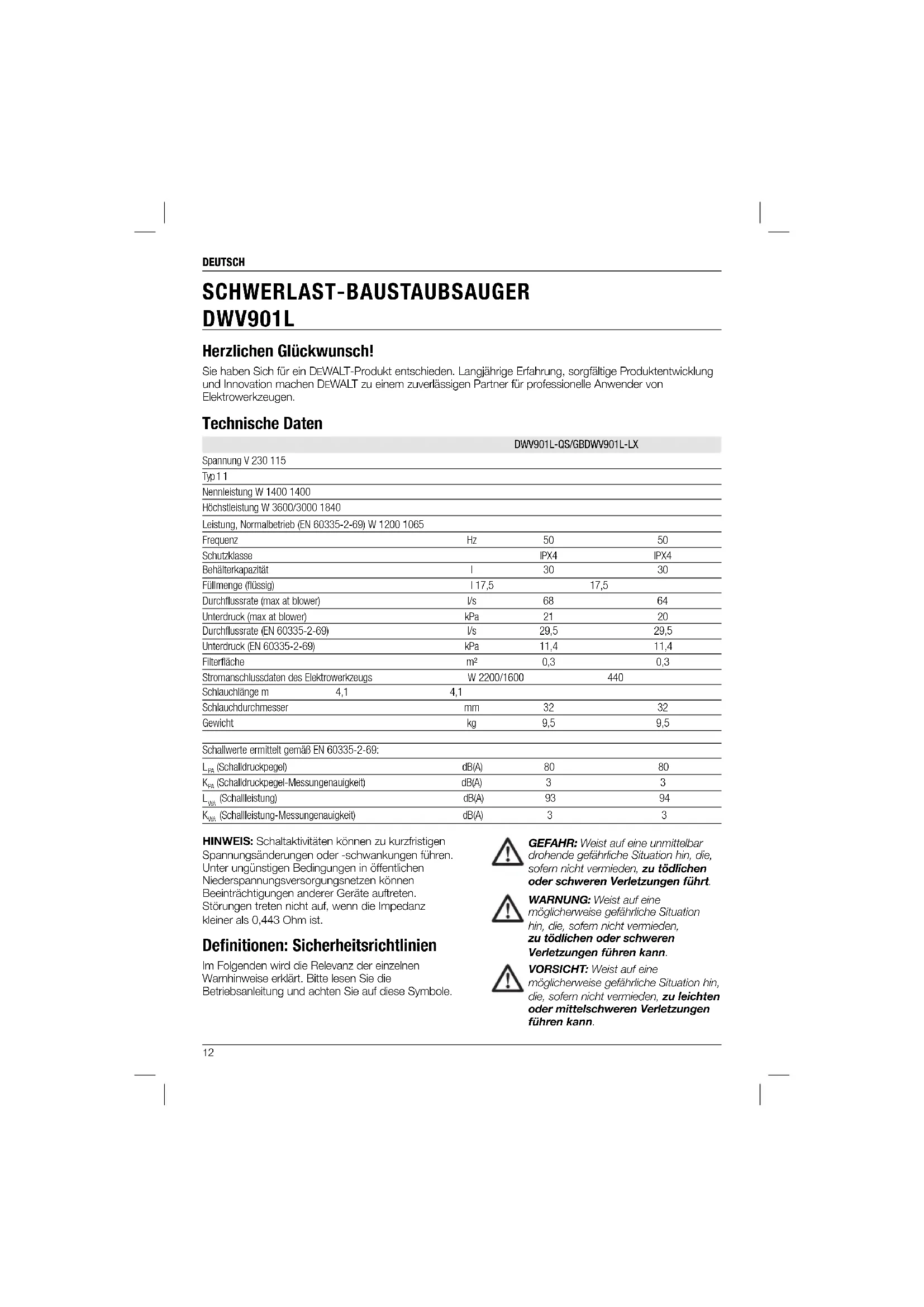

BEDIENUNGSANLEITUNG DWV901L DEWALT

Spannung V 230 115 Typ 1 1 Nennleistung W 1400 1400 Höchstleistung W 3600/3000 1840 Leistung, Normalbetrieb (EN 60335-2-69) W 1200 1065 Frequenz Hz 50 50 Schutzklasse IPX4 IPX4 Behälterkapazität l 30 30 Füllmenge(flüssig) l 17,5 17,5 Durchflussrate(max at blower) l/s 68 64 Unterdruck(max at blower) kPa 21 20 Durchflussrate (EN 60335-2-69) l/s 29,5 29,5 Unterdruck (EN 60335-2-69) kPa 11,4 11,4 Filterfläche m² 0,3 0,3 Stromanschlussdaten des Elektrowerkzeugs W 2200/1600 440 Schlauchlänge m 4,1 4,1 Schlauchdurchmesser mm 32 32 Gewicht kg 9,5 9,5 Schallwerte ermittelt gemäß EN 60335-2-69:

(Schalldruckpegel) dB(A) 80 80

(Schalldruckpegel-Messungenauigkeit) dB(A) 3 3

(Schallleistung) dB(A) 93 94

(Schallleistung-Messungenauigkeit) dB(A) 3 3 SCHWERLAST-BAUSTAUBSAUGER DWV901L HINWEIS: Schaltaktivitäten können zu kurzfristigen Spannungsänderungen oder -schwankungen führen. Unter ungünstigen Bedingungen in öffentlichen Niederspannungsversorgungsnetzen können Beeinträchtigungen anderer Geräte auftreten. Störungen treten nicht auf, wenn die Impedanz kleiner als 0,443 Ohm ist. Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.13 DEUTSCH LESEN UND BEACHTEN SIE ALLE ANWEISUNGEN, BEVOR

SIE DIESES GERÄT VERWENDEN

WARNUNG: Bediener müssen ausreichend über den Gebrauch dieser Maschinen geschult sein. WARNUNG: Dadurch wird das Risiko eines Stromschlags reduziert. Nicht Regen aussetzen. Nicht im Freien lagern.

• Vor der Verwendung müssen die Bediener Informationen, Anweisungen und Schulung in Bezug auf die Verwendung der Maschine und die Substanzen, für die sie zu verwenden ist, erhalten; dies schließt die sichere Sammlung und Entsorgung der aufgenommenen Materialien ein.

• Die Bediener müssen jegliche Sicherheitsbestimmungen in Bezug auf die Materialien, mit denen umgegangen wird, beachten.

• Das Gerät nicht unbeaufsichtigt lassen, solange es an eine Stromquelle angeschlossen ist. Netzstecker abziehen, wenn das das Gerät nicht verwendet wird, sowie vor jeglichen Instandsetzungsarbeiten.

• Das Gerät darf nicht als Spielzeug verwendet werden. Wenn das Gerät durch oder in der Nähe von Kindern verwendet wird, besondere Vorsicht walten lassen.

• Das Gerät NUR wie im Handbuch beschrieben verwenden. Nur von D EWALT empfohlene Anbauteile verwenden.

• Das Gerät nicht verwenden, wenn Netzstecker oder Netzkabel beschädigt sind. Wenn das Gerät nicht richtig arbeitet oder wenn es fallen gelassen, beschädigt, im Freien gelassen oder in Wasser getaucht wurde, ist es einem Kundendienstzentrum zu übergeben.

• Ziehen oder tragen Sie dieses Gerät nicht am Netzkabel, verwenden Sie das Netzkabel nicht als Griff, klemmen Sie das Netzkabel nicht in einem Türspalt ein und ziehen Sie es nicht über scharfe Kanten. Fahren Sie nicht mit dem Gerät über das Netzkabel. Halten Sie das Netzkabel von beheizten Flächen entfernt.

• Ziehen Sie nicht den Netzstecker ab, indem Sie am Netzkabel ziehen. Fassen Sie zum Abziehen am Netzstecker an, nicht am Netzkabel.

• Fassen Sie den Netzstecker oder das Gerät nicht mit feuchten Händen an.

• Legen Sie keine Gegenstände in die Öffnungen des Gerätes. Verwenden Sie das Gerät nicht, wenn Öffnungen blockiert sind; HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf ein Stromschlagrisiko hin. Weist auf eine Brandgefahr hin. EG-Konformitätserklärung MASCHINENRICHTLINIE SCHWERLAST-BAUSTAUBSAUGER DWV901L DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 60335-2-69. Diese Produkte erfüllen auch die Richtlinie 2014/30/ EG und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab. Horst Großmann Vizepräsident für Konstruktion DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen. Wichtige Sicherheitshinweise WARNUNG! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND ALLE

ANWEISUNGEN AUF14 DEUTSCH

• Legen Sie keine schweren Gegenstände auf den Staubsauger. Markierungen auf dem Staubsauger Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitung lesen. WARNUNG: Dieses Gerät enthält gefährlichen Staub. Die Entleerung und Wartung, einschließlich der Entnahme des Staubbeutels, darf nur durch geschultes Personal durchgeführt werden, das geeignete Schutzausrüstung trägt. Nicht einschalten, bevor das vollständige Filtersystem eingebaut wurde. Staubsauger der Klasse L sind für die Absaugung von trockenen, nicht brennbaren Stäuben mit Arbeitsplatzgrenzwerten von >1mg/m³ geeignet.

LAGE DES DATUMSCODES

Der Datumscode, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt. Beispiel: 2014 XX XX Herstelljahr Packungsinhalt Die Packung enthält: 1 Staubsauger 1 Schlauch 1 DWV9310-Anschluss 2 Filter 1 Betriebsanleitung

• Prüfen Sie den Staubsauger, die Teile und das Zubehör auf Beschädigungen, die beim Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen. Beschreibung (Abb. 1) WARNUNG: Nehmen Sie niemals Änderungen am Gerät oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen. entfernen Sie Staub, Flusen, Haare und alles, was den Luftstrom behindern kann.

• Halten Sie Haare, locker sitzende Kleidung, Finger und alle Körperteile von Öffnungen und beweglichen Teilen entfernt.

• Schalten Sie vor dem Abziehen des Netzsteckers alle Bedienelemente aus.

• Lassen Sie beim Reinigen von Treppen besondere Vorsicht walten.

• Verwenden Sie das Gerät niemals, um entzündliche oder brennbare Flüssigkeiten, z. B. Benzin, aufzusaugen, und nicht in Bereichen, wo solche Stoffe vorhanden sein können.

• In trockenen Bereichen oder bei niedriger Luftfeuchtigkeit sind Entladungen statischer Elektrizität möglich. Diese treten nur vorübergehend auf und beeinträchtigen die Verwendung des Staubsaugers nicht. Um die Häufigkeit der elektrostatischen Entladungen zu verringern, fügen Sie der Luft mit einem auf einer Konsole installierten Befeuchter Feuchtigkeit hinzu oder verwenden Sie den Antistatik-Zubehörschlauch DWV9316-XJ.

• Entleeren Sie den Behälter nach jeder Verwendung, um spontane Entzündungen zu vermeiden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Zusätzliche Sicherheitshinweise

• Saugen Sie keine brennenden oder rauchenden Gegenstände wie z. B. Zigaretten oder Streichhölzer sowie keine heiße Asche auf.

• Nicht zum Aufsaugen brennbarer und explosiver Materialien verwenden, wie z. B. Kohle, Getreide, oder andere fein verteilte brennbare Materialien.

• Nicht zum Aufsaugen gefährlicher, giftiger oder krebserregender Materialien wie Asbest oder Pestizide verwenden.

• Niemals explosive Flüssigkeiten(z. B. Benzin, Dieselkraftstoff, Heizöl, Farbverdünner usw.), Säuren oder Lösungsmittel aufsaugen.

• Den Staubsauger nicht ohne eingebaute Filter verwenden, außer wie unter Nasssauganwendungen beschrieben.

• Einige Holzarten enthalten Konservierungsstoffe, die giftig sein können. Vermeiden Sie beim Umgang mit solchen Materialien das Einatmen von Stäuben und den Hautkontakt. Beschaffen Sie Sicherheitsinformationen vom Lieferanten dieser Materialien und befolgen Sie diese.

• Verwenden Sie den Staubsauger nicht als Trittstufe.15 DEUTSCH Verwenden Sie den Staubsauger NICHT in explosionsfähigen Atmosphären. HINWEIS: Dieses Gerät eignet sich für die kommerzielle Verwendung z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Werkstätten, Büros, Vermietungsfirmen und auf Baustellen.

• Dieses Gerät darf nicht von Personen(einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden. Elektrische Sicherheit Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht. Wenn das Netzkabel beschädigt ist, muss es durch die DEWALT-Kundendienstorganisation durch ein speziell konfektioniertes Kabel, das bei der DEWALT- Kundendienstorganisation erhältlich ist, ersetzt werden.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Verwendung eines Verlängerungskabels Wenn ein Verlängerungskabel erforderlich ist, verwenden Sie ein zugelassenes, dreiadriges Verlängerungskabel, das für den Eingang dieses Gerätes geeignet ist(siehe Technische Daten). Der Mindestquerschnitt der Adern beträgt 1,5 mm

; die maximale Länge beträgt 30 m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab. a. Oberer Handgriff/Kabelaufwicklung b. Netzkabel c. Ein-/Aus-Schalter d. Unterdruckkopf e. Behälterverschluss f. Behälter g. Saugschlauch h. Laufrollen

j. Schlaucheinlass mit Gewinde k. Schlauchband l. Steckdose für Elektrowerkzeuge m. Werkzeugschalter n. Beutel o. DWV9130-Anschluss p. AirLock-Anschluss OPTIONALER ANTISTATIKSCHLAUCH Das Modell DWV901L ist mit einer antistatischen Erdungsvorrichtung ausgestattet. Es muss ein Antistatikschlauch von einem autorisierten Kundendienstzentrum erworben werden. Dieser Schlauch (DWV9316-XJ) passt genau wie der Standardschlauch in das Staubabsaugsystem. Wenn Sie sich mit Ihrem Händler in Verbindung setzen möchten, finden Sie die nächste DEWALT- Kundendienstwerkstatt im DEWALT-Katalog oder setzen Sie sich mit der DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Diese Staubsauger sind für das Aufsaugen von feinen Partikeln bestimmt, z. B. von Gipskarton-, Beton- oder Oberflächenstäuben.

Dieses Gerät kann als Industriestaubsauger und Staubabsauggerät zur Absaugung aller Arten von trockenen, nicht brennbaren Stäuben bis zur Staubklasse L mit Arbeitsplatzgrenzwerten von mehr als 1 mg/m³ verwendet werden. NICHT verwenden bei Regen oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen. Diese Schwerlaststaubsauger sind für den professionellen Einsatz gebaut. Lassen Sie NICHT zu, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen. Verwenden Sie den Staubsauger NICHT für brennbare Stäube.16 DEUTSCH

2. Stellen Sie den Ein-/Aus-Schalter(c) auf die

3. Beachten Sie zum Anschluss an das zu

verwendende Elektrowerkzeug die Anweisungen unter Anschluss an Elektrowerkzeuge. HINWEIS: Wenn der Werkzeugschalter eingeschaltet ist und kein Netzkabel in der Steckdose (l) steckt, leuchtet der Staubsauger kurz auf, um anzuzeigen, dass der Werkzeugschalter (m) in der Position ON steht. ANSCHLUSS AN ELEKTROWERKZEUGE(BILD. 1, 4, 5) WARNUNG: Verwenden Sie den Auslass(l) nur für in der Beschreibung angegebene Zwecke.

1. Stecken Sie den Netzstecker des Staubsaugers

in eine geeignete Steckdose ein.

2. Schließen Sie das Elektrowerkzeug an die

Steckdose(l) an. HINWEIS: Die maximale Leistungsaufnahme des an die Steckdose (l) anzuschließenden Werkzeugs finden Sie unter Anschlussdaten des Elektrowerkzeugs unter Technische Daten.

3. Drehen Sie den Werkzeugschalter(m) auf

die Position ACTIVATION . Dadurch wird der Staubsauger automatisch mit dem Elektrowerkzeug ein- und ausgeschaltet. HINWEIS: Der Staubsauger startet automatisch innerhalb von 0,5 Sekunden und läuft nach Ausschalten des Elektrowerkzeugs 15 Sekunden nach.

4. Um zum manuellen Modus zurückzukehren,

drehen Sie den Werkzeugschalter(m) aus. Im manuellen Modus sind das Werkzeug und der Staubsauger unabhängig voneinander ein- und ausschaltbar.

5. Ihr DEWALT-Baustaubsauger ist mit dem

DEWALT AirLock-Anschlusssystem ausgerüstet. AirLock ermöglicht einen schnellen, sicheren Anschluss zwischen Saugschlauch(g) und Elektrowerkzeug. Der AirLock-Anschluss(p) wird direkt oder über einen AirLock- Adapter(erhältlich bei Ihrem lokalen DEWALT- Lieferanten) an DEWALT-kompatible Werkzeuge angeschlossen. Einzelheiten zu verfügbaren Adaptern finden Sie im Abschnitt Zubehör. HINWEIS: Falls ein Adapter verwendet wird, stellen Sie dessen sichere Befestigung am Werkzeug sicher, bevor Sie die nachfolgenden Schritte ausführen. ZUSAMMENBAU UND EINSTELLUNGEN (BILD 1–3) WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen. WARNUNG: Die Filter(i) müssen beim Staubsaugen immer montiert sein, außer wie unter Nasssauganwendungen im Abschnitt Betrieb beschrieben. Beim Aufsaugen von Feinstaub können Sie auch einen zusätzlichen Papier- oder Filzbeutel verwenden, um das Entleeren des Behälters zu vereinfachen.

1. Wenn optionale Papier- oder Filzbeutel(n)

verwendet werden sollen, sind diese gemäß Bild2 einzusetzen. HINWEIS: Den Beutel nicht zerreißen. Den Beutel vorsichtig auf den Auslass(j) positionieren, um einen dichten Sitz zu erreichen, was maximale Staubsammelleistung garantiert.

2. Den Unterdruckkopf(d) auf den Behälter setzen

und durch Schließen der Behälterverschlüsse(e) sichern.

3. Stecken Sie das Schlauchende(g) in den

Schlaucheinlass mit Gewinde(j) und ziehen Sie das Schlauchende auf den Tank. BETRIEB Gebrauchsanweisungen (Bild 1, 4) WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

1. Stecken Sie den Netzstecker in eine geeignete

Steckdose ein.17 DEUTSCH

5. Sammelbeutel in geeignetem Behälter

vorschriftsgemäß entsorgen. NASSSAUGANWENDUNGEN (BILD 1, 7) WARNUNG: Beim Nasssaugen KEINE Elektrowerkzeuge an den Auslass(l) anschließen. WARNUNG: Staubsauger für Nasssaugbetrieb an mit Fehlerstrom- Schutzschalter abgesicherte Steckdose anschließen. WARNUNG: Wenn Schaum oder Flüssigkeiten aus der Maschine austreten, Maschine sofort ausschalten. VORSICHT: Die Wasserbegrenzungsvorrichtung regelmäßig reinigen und auf Schäden prüfen. Siehe dazu Abbildung7. HINWEIS: Schwimmerkugel(s) NICHT entfernen; anderenfalls wird der Staubsauger beschädigt. Die Schwimmerkugel verhindert ein Eindringen von Wasser in den Motor. Vor dem Nasssaugbetrieb des Staubsaugers:

• Der Behälter muss leer und frei von übermäßigem Staub sein.

• Filter(i) herausnehmen.

• Staubsauger an eine mit Fehlerstrom- Schutzschalter abgesicherte Steckdose anschließen. WARNUNG: Die Maschine in dieser Einrichtung nicht für Staubklasse L verwenden. LEEREN DES BEHÄLTERS (BILD 1, 7) Das Schwimmerkugelventil(s) blockiert die Luftzufuhr zum Motor, sobald der Behälter voll ist, und das Motorgeräusch ändert sich sofort. Leeren Sie den Behälter, wenn der Klang des Motors höher wird und der Durchfluss von Luft/Wasser stoppt.

1. Staubsauger ausschalten und Netzstecker

2. Behälterverriegelungen(e) lösen und

Unterdruckkopf(d) abnehmen.

3. Inhalt des Behälters(f) in ein geeignetes Gefäß

bzw. einen geeigneten Abfluss geben.

ZURÜCKRÜSTUNG AUF TROCKENEN STAUBSAUGBETRIEB

1. Behälter leeren, siehe Anweisungen unter

Leeren des Behälters. a. Stellen Sie sicher, dass sich der Ring am AirLock-Anschluss in der entsperrten Position befindet. Richten Sie die Kerben(q) am Ring und am AirLock-Anschluss wie abgebildet aus, um die Elemente in die entsperrte und gesperrte Position zu bringen. b. Drücken Sie den AirLock-Anschluss auf den Adapteranschlusspunkt. c. Drehen Sie den Ring in die gesperrte Position. HINWEIS: Führen Sie die Kugellager im Bundverschluss in den Schlitz ein und sichern Sie die Verbindung. Das Elektrowerkzeug ist jetzt sicher mit dem Staubsauger verbunden. AUTOMATISCHES FILTERREINIGUNGSSYSTEM Dieser Staubsauger verfügt über ein hocheffektives Filtersystem, das Filterverstopfungen minimiert. Alle 30 Sekunden wird einer der beiden Filter automatisch gereinigt. Der Reinigungsprozess wird während der gesamten Lebensdauer des Gerätes abwechselnd an beiden Filtern durchgeführt. HINWEIS: Ein Klickgeräusch ist während dieses Prozesses normal. HINWEIS: Nach vielen Betriebsstunden ist das automatische Filtersystem möglicherweise nicht mehr effektiv. In diesem Fall müssen die Filter gereinigt oder ersetzt werden. Siehe Filter unter Wartung. FESTSTELLBREMSE (BILD 1, 6) Die Feststellbremse blockiert ein Rad, um ein Wegrollen des Staubsaugers zu verhindern.

1. Zum Aktivieren der Bremse drücken Sie auf die

‚ON‘-Seite der Bremse.

2. Zum Deaktivieren der Bremse drücken Sie auf

die ‚OFF‘-Seite der Bremse.

GEBRAUCHTE STAUBSAMMELBEUTEL ENTFERNEN/WECH-

SELN (BILD 1) WARNUNG: Beim Umgang mit gebrauchten Staubbeuteln müssen geeignete Schutzausrüstungen wie z. B. Staubmaske und Handschuhe getragen werden.

1. Staubsauger ausschalten und Netzstecker

2. Behälterverriegelungen(e) lösen und

Unterdruckkopf(d) abnehmen.

3. Sammelbeutel vorsichtig vom Einlass(j)

4. Die Öffnung des Sammelbeutels nach

Abnehmen von der Maschine fest verschließen.18 DEUTSCH jährlichen Intervallen eine technische Prüfung durch, die z. B. aus einer Prüfung der Filter auf Schäden, der Luftdichtheit der Maschine sowie der ordnungsgemäßen Funktion des Steuermechanismus besteht.

• Bei der Durchführung von Instandhaltungs- oder Reparaturarbeiten sind alle verschmutzten Gegenstände, die nicht zufriedenstellend gereinigt werden können, zu entsorgen; solche Gegenstände sind in undurchlässigen Beuteln sowie gemäß aller entsprechenden Entsorgungsvorschriften zu entsorgen.

• Für Staubabsaugungen ist es erforderlich, eine ausreichende Luftaustauschrate L im Raum sicherzustellen, wenn die Abluft in den Raum zurückgeleitet wird. (HINWEIS: Hierzu sind nationale Richtlinien einzuhalten.) Filter (Bild 1, 8, 9) FILTERPFLEGE Die in diesem Staubsauger verwendeten Filter sind Langzeitfilter. Um bei der Minimierung der Staubzirkulation effektiv sein zu können, MÜSSEN die Filter richtig eingebaut und in gutem Zustand sein. WARNUNG: Beim Umgang mit Filtern müssen geeignete Schutzausrüstungen wie z. B. Staubmaske und Handschuhe getragen werden. Filter ausbauen

1. Stellen Sie den Werkzeugschalter(c) auf

die Position OFF (O) und ziehen Sie den Netzstecker des Geräts.

2. Behälterverriegelungen(e) lösen und

Unterdruckkopf(d) abnehmen. Unterdruckkopf umgekehrt auf ebene Fläche ablegen.

3. Jeden Filter(i) wie dargestellt an der

Kunststoffendabdeckung gegen den Uhrzeigersinn drehen und vorsichtig vom Kopf abnehmen; dabei darauf achten, dass keine Stücke in die Montageöffnung fallen. HINWEIS: Achten Sie darauf, das Filtermaterial nicht zu beschädigen. 4 Wenn die Unterseite des Unterdruckkopfes(d) gereinigt werden muss, verwenden Sie dazu ein feuchtes Tuch und milde Seife und lassen Sie den Kopf anschließend gut trocknen. Entsorgen Sie das Tuch in einen geeigneten Behälter.

2. Behälter mit der Öffnung nach unten aufstellen,

bis er vollständig getrocknet ist. Für den trockenen Staubsaugbetrieb KEINEN feuchten Behälter verwenden.

3. Unterdruckkopf(d) auf ebene Fläche ablegen,

4. Sobald der Unterdruckknopf trocken ist, Filter

wieder einbauen. Siehe Filter unter Wartung.

5. Sobald der Behälter trocken ist, den

Unterdruckkopf(d) auf den Behälter setzen und durch Schließen der Behälterverschlüsse(e) sichern. Ausschalten/Transport (Bild 1)

1. Drehen Sie den Werkzeugschalter(c) auf die

2. Ziehen Sie den Netzstecker.

3. Bewahren Sie das Netzkabel(b) auf, indem Sie

es wie abgebildet um den oberen Handgriff/die Kabelaufwicklung(a) wickeln.

4. Beim Transport in Fahrzeugen die Maschine

sichern. WARTUNG Ihr DEWALT-Gerät wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen. WARNUNG: Bei einer Instandhaltung durch den Benutzer muss die Maschine soweit wie vernünftigerweise durchführbar zerlegt, gereinigt und instandgesetzt werden, ohne dass dabei Risiken für das Wartungspersonal und andere Personen entstehen. Angemessene Sicherheitsmaßnahmen umfassen die Reinigung vor der Zerlegung, lokale Abluftfilterung am Zerlegeort, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

• Der Hersteller oder eine unterwiesene Person führen mindestens in19 DEUTSCH Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Achten Sie darauf, dass niemals Flüssigkeiten in die Maschine eindringen. Tauchen Sie niemals irgendein Teil des Geräts in eine Flüssigkeit.

1. Reinigen Sie die Außenseite des Staubsaugers

mit einem Staubsauger. Verwenden Sie für die weitere Reinigung ein nur mit Wasser und einer milden Seife befeuchtetes Tuch.

2. Entsorgen Sie das Tuch in einen geeigneten

Behälter. Lagerung (Bild 1)

1. Behälter leeren, siehe Anweisungen zu Leeren

des Behälters unter Betrieb.

2. Den Staubsauger innen und außen absaugen.

3. Filter reinigen bzw. ersetzen, siehe Filter.

4. Den Saugschlauch und das Netzkabel wie im

Bild dargestellt verstauen. Lagern Sie das Gerät in einem trockenen Raum und sichern Sie es vor unbefugter Benutzung. Optionales Zubehör WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden. ZUBEHÖR DWV9340-XJ Filter DWV9315-XJ Druckfester Schlauch DWV9316-XJ Antistatikschlauch DWV9401-XJ Papierbeutel DWV9400-XJ Kunststoffauskleidung DWV9402-XJ Filzbeutel DWV9500-XJ Staubsaugerhalterung

5. Filter auf Verschleiß, Risse und andere

Schäden prüfen. D EWALT-Filtermembranen sind tefl on-beschichtet. Ein Anzeichen von Beschädigung oder Verschleiß kann sein, dass diese Tefl onbeschichtung von der Membran abblättert, siehe Bild 8. HINWEIS: Bei Zweifel über den Zustand der Filter sind die Filter zu wechseln. Beschädigte Filter NICHT weiter verwenden. WARNUNG: Verwenden Sie zur Filterreinigung niemals Druckluft oder Bürsten, da sonst Schäden an der Filtermembran entstehen, wodurch Staub durch den Filter eindringen kann. Falls notwendig leicht gegen eine harte Fläche klopfen oder mit Wasser ausspülen, das Raumtemperatur hat, und an der Luft trocknen lassen. Das Reinigen der Filter ist gewöhnlich unnötig, auch wenn der Filter von Staub bedeckt ist. Das automatische Filterreinigungssystem bewahrt die optimale Leistung und funktioniert auch weiterhin. Falls die Filtermembran sichtbar beschädigt ist, sind die Filter auszutauschen. Filter halten je nach Beanspruchung und Pflege zwischen sechs und zwölf Monate. Filter einbauen

1. Die Filterdichtung(t) muss eingebaut und sicher

2. Filtergewinde(u) zum Gewinde des

Unterdruckkopfs ausrichten und den Filter handfest im Uhrzeigersinn anziehen. HINWEIS: Achten Sie darauf, das Filtermaterial nicht zu beschädigen.

3. Den Unterdruckkopf(d) auf den Behälter setzen

und durch Schließen der Behälterverschlüsse(e) sichern. Schmierung Ihr Gerät benötigt keine zusätzliche Schmierung. Reinigung WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes.20 DEUTSCH

Saugkapazität lässt nach Blockierungen in der Saugdüse, im Saugrohr, im Saugschlauch oder in den Filtern beseitigen. Den Papier- oder Filzbeutel wieder einsetzen. Richtigen Einbau der Filter prüfen. Filter reinigen oder austauschen. Behälter leeren, siehe Leeren des Behälters unter Betrieb. Der Staubsauger geht aus Es wurde eine thermische Überlast ausgelöst:

Staubsauger aus und trennen Sie ihn vom Netz.

2. Leeren Sie den Behälter, falls

3. Lassen Sie das Gerät

4. Stecken Sie das Netzkabel

in eine geeignete Steckdose ein und stellen Sie den Ein-/Aus-Schalter auf die Position ON ( ), um das Gerät zu prüfen. Wenn der Staubsauger den Betrieb nicht wieder aufnimmt, setzen Sie sich mit Ihrem Händler in Verbindung, suchen Sie die nächste DEWALT -Kundendienstwerkstatt im DEWALT -Katalog, oder Sie setzen sich mit der DEWALT -Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung. Beim Staubsaugen tritt Staub aus Richtigen Einbau der Filter prüfen. Die Filter dürfen nicht beschädigt sein; falls erforderlich, ersetzen. Die Filterdichtungen müssen eingebaut und sicher befestigt sein

STAUBSAUGERHALTERUNG DWV9500 INSTALLATION

(ABB. 10) HINWEIS: Das Modell DWV901LT wird mit einer bereits montierten Vorrichtung für die Staubsaugerhalterung DWV9500 geliefert.

1. Entfernen Sie die 4 Schrauben des

Transportgriffs mit einem T-25-Sterne-Bit und entfernen Sie den Transportgriff.

2. Bringen Sie die Staubsaugerhalterung mit Hilfe

der Schrauben des Transportgriffs an. Setzen Sie sie wieder in die ursprünglichen Löcher und ziehen Sie sie fest.

3. Setzen Sie die 2 mitgelieferten Schrauben(v) in

die hinteren Löcher der Staubsaugerhalterung. Drehen Sie alle Schrauben mit etwas Druck nach unten, damit sie das Material durchbricht und in den verborgenen Schraubdom eindringt. Festziehen. VORSICHT: Sie dürfen pro 14-Liter-Speicher 9 kg (20 lb) nicht überschreiten, maximal 2 Speicher pro Staubsauger sind zulässig. Sie dürfen pro 28-Liter-Speicher 18 kg (40 lb) nicht überschreiten, maximal 1 Speicher pro Staubsauger ist zulässig. Das Überschreiten der empfohlenen Höhe und/oder des Gewichts könnte zu einer instabilen Staubabsaugung führen und Verletzungen oder Schäden verursachen. HINWEIS: Entfernen Sie das Kopfteil des Staubsaugers nicht vom Tank, wenn die T-förmigen Speicheraufhängungen angebracht sind. Anderenfalls können die Staubabsaugfilter beschädigt werden. BEFESTIGUNG DES NETZKABELS AM SCHLAUCH (BILD 1) Das Netzkabel(b) kann mit dem Schlauchclip D279058CL(erhältlich bei Ihrem lokalen DEWALT- Händler) am Saugschlauch(g) befestigt werden. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör. Fehlerbehebung

Motor läuft nicht Netzkabel, Stecker und Steckdose prüfen. Der Ein-/Aus-Schalter muss sich in der Position ON ( ) befinden. Der Werkzeugschalter muss sich in der Position OFF befinden.21 DEUTSCH Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT- Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT- Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

Die automatische Filterreinigung funktioniert nicht Achten Sie auf das Klicken der Elektromagneten, die anzeigen, dass der Filterreinigungsmechanismus arbeitet. Wenn der Staubsauger nicht gestartet werden kann, setzen Sie sich mit Ihrem Händler in Verbindung; die nächste

EWALT-Kundendienstwerkstatt finden Sie im DEWALT-Katalog, oder setzen Sie sich mit der DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung. Das Elektrowerkzeug lässt sich nicht einschalten. Der Werkzeugschalter muss sich in der Position ACTIVATION befi nden . Umweltschutz Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden. Wenn Sie eines Tages feststellen, dass Ihr DEWALT- Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu. Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.22 ENGLISH Congratulations! You have chosen a DEWALT product. Years of experience, thorough product development and innovation make D EWALT one of the most reliable partners for professional power tool users. Technical Data
