Tekniska specifikationer	Industriell dammsugare DEWALT DWV901L, effekt på 1 200 W, kapacitet på 30 liter, HEPA-filtrering, luftflöde på 3 800 l/min.
Användning	Designad för rengöring av byggarbetsplatser, uppsugning av fin damm och skräp, kompatibel med olika DEWALT-bärbara elverktyg.
Underhåll och reparation	Tvättbart HEPA-filter, lätt tömningsbar behållare, reservdelar tillgängliga, regelbundet underhåll rekommenderas för att säkerställa prestanda.
Säkerhet	Överbelastningsskyddssystem, uppfyller gällande säkerhetsstandarder, användning av säkra kablar och kontakter.
Allmän information	Vikt på 12 kg, kompakta dimensioner för enkel transport, 3 års garanti, inkluderade tillbehör: slang, borstar och adaptrar.

Vanliga frågor - DWV901L DEWALT

Hur rengör jag filtret på DEWALT DWV901L-dammsugaren?

För att rengöra filtret, ta bort det från dammsugaren och knacka försiktigt för att ta bort damm. För en grundligare rengöring kan du skölja det i ljummet vatten. Se till att låta det torka helt innan du sätter tillbaka det.

DEWALT DWV901L-dammsugaren startar inte. Vad ska jag göra?

Kontrollera först att dammsugaren är ordentligt ansluten. Om problemet kvarstår, kontrollera om säkringen är trasig eller om strömbrytaren är defekt. Du kan också testa uttaget med en annan apparat för att säkerställa att det fungerar.

Vad är kapaciteten på DEWALT DWV901L-dammsugarens behållare?

DEWALT DWV901L-dammsugaren har en behållarkapacitet på 30 liter, vilket gör att du kan arbeta längre utan att behöva tömma behållaren ofta.

Dammsugaren låter konstigt under drift. Vad ska jag göra?

Ett konstigt ljud kan indikera ett problem med motorn eller ett föremål som fastnat i slangen. Stäng av dammsugaren, koppla ur den och kontrollera om det finns några blockeringar. Om ljudet kvarstår rekommenderas att kontakta eftermarknadstjänsten.

Hur byter jag filterpåsen på DEWALT DWV901L?

För att byta filterpåsen, öppna påsfacket, ta bort den använda påsen och sätt i en ny, se till att den sitter ordentligt. Stäng sedan facket innan du använder dammsugaren.

Är DEWALT DWV901L-dammsugaren lämplig för att suga upp vätskor?

Ja, DEWALT DWV901L är designad för att suga upp både fasta ämnen och vätskor, men se till att följa instruktionerna i manualen för rengöring av vätskor för att inte skada apparaten.

Hur förvarar jag DEWALT DWV901L-dammsugaren på rätt sätt?

För optimal förvaring, töm behållaren, rengör filtret och förvara dammsugaren på en torr och sval plats. Undvik att utsätta den för extrema temperaturer.

Är tillbehören till DEWALT DWV901L-dammsugaren kompatibla med andra modeller?

Vissa tillbehör kan vara kompatibla med andra DEWALT-modeller, men det rekommenderas att kontrollera kompatibiliteten i användarmanualen eller med tillverkaren innan användning.

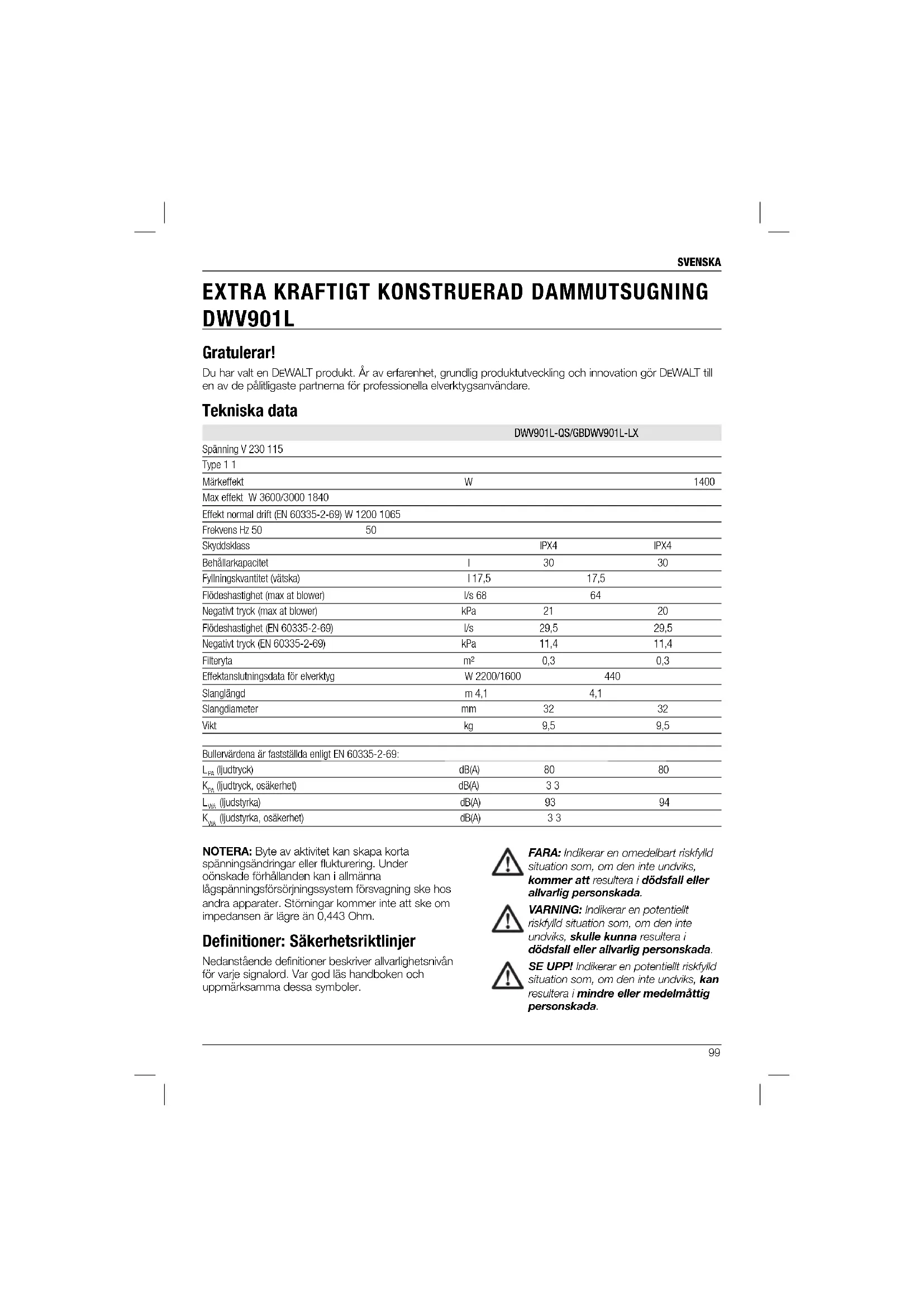

BRUKSANVISNING DWV901L DEWALT

SVENSKA Gratulerar! Du har valt en DEWALT produkt. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för professionella elverktygsanvändare. Tekniska data

DWV901L-QS/GB DWV901L-LX

Spänning V 230 115 Type 1 1 Märkeffekt W 1400 1400 Max effekt W 3600/3000 1840 Effekt normal drift (EN 60335-2-69) W 1200 1065 Frekvens Hz 50 50 Skyddsklass IPX4 IPX4 Behållarkapacitet l 30 30 Fyllningskvantitet(vätska) l 17,5 17,5 Flödeshastighet(max at blower) l/s 68 64 Negativt tryck(max at blower) kPa 21 20 Flödeshastighet (EN 60335-2-69) l/s 29,5 29,5 Negativt tryck (EN 60335-2-69) kPa 11,4 11,4 Filteryta m² 0,3 0,3 Effektanslutningsdata för elverktyg W 2200/1600 440 Slanglängd m 4,1 4,1 Slangdiameter mm 32 32 Vikt kg 9,5 9,5 Bullervärdena är fastställda enligt EN 60335-2-69:

(ljudtryck, osäkerhet) dB(A) 3 3

(ljudstyrka, osäkerhet) dB(A) 3 3

EXTRA KRAFTIGT KONSTRUERAD DAMMUTSUGNING

DWV901L NOTERA: Byte av aktivitet kan skapa korta spänningsändringar eller flukturering. Under oönskade förhållanden kan i allmänna lågspänningsförsörjningssystem försvagning ske hos andra apparater. Störningar kommer inte att ske om impedansen är lägre än 0,443 Ohm. Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada.100 SVENSKA INNAN APPARATEN ANVÄNDS LÄS IGENOM OCH FÖLJ ALLA INSTRUKTIONER. VARNING: Operatörer skall vara adekvat instruerade om användning av dessa maskiner. VARNING: För att minska risken för elektriska stötar. Utsätt den inte för regn. Förvara inomhus.

• Innan användning skall operatören informeras, instrueras och utbildas för användning av maskinen och de substanser som skall användas, inklusive säker metod för borttagning och avyttring av uppsamlat material.

• Operatörer skall iakttaga alla säkerhetsbestämmelser tillämpligt på materialet som hanteras.

• Lämna inte apparaten när den är ansluten till strömkällan. Koppla ifrån den från uttaget när den inte används eller innan service.

• Låt inte apparaten användas som leksak. Var uppmärksam när apparaten används i närheten av barn.

• Använd ENDAST denna apparat såsom beskrivs i bruksanvisningen. Använd endast

• Använd inte apparaten med en skadad sladd eller kontakt. Om apparaten inte fungerar korrekt eller om den har tappats, skadats, lämnats utomhus eller tappats i vatten, lämna den till ett servicecenter.

• Dra inte eller bär denna apparat i sladden, använd inte sladden som handtag, stäng inte en dörr över sladden och dra inte sladden runt vassa kanter eller hörn. Kör inte över sladden med apparaten. Håll sladden borta från heta ytor.

• Koppla inte ur apparaten genom att dra i sladden. För att koppla ur, ta tag i kontakten inte i sladden.

• Hantera inte kontakten eller sladden med våta hänger.

• Placera inga föremål i öppningarna på apparaten. Använd inte apparaten om någon öppning är blockerad; håll öppningarna fria från damm, bomullsfibrer, hår och övrigt som kan minska luftflödet.

• Håll hår, lösa kläder, fingrar och alla kroppsdelar borta från öppningar och rörliga delar.

• Sträng av alla kontroller innan apparaten kopplas ifrån.

• Var extra försiktig vid rengöring i trappor.

• Använd inte apparaten för att samla upp antändbara eller brännbara vätskor såsom bensin, använd den heller inte på platser där dessa kan finnas närvarande. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. EC-Följsamhetsdeklaration MASKINDIREKTIV DWV901L

EXTRA KRAFTIGT KONSTRUERAD DAMMUTSUGNING

DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN 60335-2-69. Dessa produkter uppfyller dessutom direktiv 2014/30/EC och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar. Horst Grossmann Vicepresident, Konstruktion DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

VARNING: För att minska risken för personskada, läs instruktionshandboken. Viktiga säkerhetsinstruktioner VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada. SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS101 SVENSKA Klass L dammutsugare är lämpliga för att suga ut torrt, icke-brännbart damm med arbetsplatsgränsvärden på >1mg/m³. DATUMKODPLACERING Datumkoden, vilken också inkluderar tillverkningsår, finns tryckt i kåpan. Exempel: 2014 XX XX Tillverkningsår Förpackningsinnehåll Förpackningen innehåller: 1 Dammsugöppning 1 Slang 1 DWV9310 kontakt 2 Filter 1 Instruktionshandbok

• Kontrollera om det finns skador på dammutsugare, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

• Ta dig tid att grundligt läsa och förstå denna handbok före användning. Beskrivning(bild 1) VARNING: Modifiera aldrig elapparaten eller någon del av den. Skada eller personskada kan uppstå. a. Topphandtag/sladdvinda b. Strömsladd c. På/av-omkopplare d. Dammsugarhuvud e. Spärrhake avfallsbehållare f. Behållare g. Sugslang h. Hjul

j. Gängat slanginlopp k. Slangrem l. Uttag för elverktyg m. Verktygsmanöverkontakt n. Väska o. DWV9130 kontakt p. Luftslusskontakt

• Statisk elektricitet är möjlig i torra utrymmen eller när den relativa luftfuktigheten är låg. Detta är endast temporärt och påverkar inte effekten när utsugning används. För att minska frekvensen av stötar från statiska elektricitet öka luftfuktigheten med en konsol, installerad luftfuktare eller använd DWV9316- XJ icke-statiska slangtillbehör.

• För att undvika spontan självantändning, töm behållaren efter varje användning.

SPARA DESSA INSTRUKTIONER

Ytterligare säkerhetsregler

• Sug inte upp något som brinner eller ryker, såsom cigarretter, tändstickor eller het aska.

• Använd inte för att suga upp självantändande explosiva material såsom kol, fibrer eller annat finfördelat självantändande material.

• Använd inte för att suga upp farliga, giftiga eller cancerframkallande material såsom asbests eller pesticid.

• Sug aldrig upp explosiva vätskor(t.ex. bensin, diesel, bränsleolja, thinner etc.), syror eller lösningsmedel.

• Använd inte dammsugaren utan filtret på plats förutom såsom beskrivs under Våtdammsugning.

• Visst trä innehåller konserveringsmedel som kan vara giftigt. Var extra försiktig för att undvika inandning och hudkontakt vid arbete med dessa material. Begär och följ all säkerhetsinformation som finns tillgänglig från materialleverantören.

• Använd inte dammsugaren som stege.

• Placera inga tunga föremål på dammsugaren. Märkningar på Dammsugaren Följande bildikoner visas på apparaten: Läs bruksanvisningen före användning. VARNING: Denna apparat innehåller skadligt damm. Tömning och underhåll, inklusive borttagning av dammsugarpåsen får endast utföras av utbildad personal som bär lämplig skyddsutrustning. Slå inte på enheten innan hela filtersystemet har installerats.102 SVENSKA Användning av Förlängningssladd Om en förlängningssladd krävs, använd en godkänd trekärnig sladd som är lämpligt för spänningsinmatningen för denna apparat (se Tekniska data). Minimum ledarstorlek är 1,5 mm

maximal längd är 30 m. Om du använder en sladdvinda, vira alltid av sladden fullständigt.

MONTERING OCH INSTÄLLNINGAR

(BILD 1–3) VARNING: För att minska risken för skador måste apparaten alltid stängas av och kopplas bort från strömkällan innan tillbehör monteras eller tas bort, innan inställningar genomförs eller ändras och innan reparationer utförs. En oavsiktlig start kan orsaka skador. VARNING: Filtren(i) måste alltid vara på plats vid dammsugning, förutom såsom beskrivs under Våtsugning under Hantering. Vid dammsugning av fint damm måste du använda en extra dammsugarpåse eller fleecepåse för att förenkla tömningen av behållaren.

1. Om ytterligare pappers- eller fleecepåse(n)

används installera den såsom visas i bild 2. OBSERVERA: Var försiktig så att påsen inte går sönder. Placera påsen säkert på inloppet(j) för att få en tät försegling för maximal dammuppsamling.

2. Placera dammsugarhuvudet(d) på behållaren

och fäst den genom att stänga behållarens hakar(e).

3. För in änden av slangen (g) i det gängade

slanginloppet (j) och dra åt änden av slangen till tanken. DRIFT Instruktion för användning(bild 1, 4) VARNING: Följ alltid säkerhetsinstruktionerna och tillämpbara bestämmelser. VARNING: För att minska risken för skador måste apparaten alltid stängas av och kopplas bort från strömkällan innan tillbehör monteras eller tas bort, innan inställningar genomförs eller ändras och innan reparationer utförs. En oavsiktlig start kan orsaka skador. ANTISTATISKT SLANGALTERNATIV DWV901L är utrustad med ett antistatisk jordningssystem. En antistatisk slang måste köpas till en extra kostnad från ditt auktoriserade servicecenter. Denna slang (DWV9316-XJ) passar i dammutsugningssystemet på samma sätt som standardslangen. Kontakta din försäljare eller ta reda på var ditt närmaste auktoriserade DEWALT reparationsombud finns i DEWALT-katalogen eller kontakta DEWALT närmaste kontor på den adress som anges i denna handbok.

Dessa dammsugare används för sugning av fina partiklar såsom träfiberplattor, betong eller ytdamm.

Denna apparat kan användas som industridammsugare och dammsugare för mobil användning för att suga upp alla typer av torrt, icke-brännbart damm upp till dammklass L med begränsade värden för yrkesexponering större än 1 mg/m³. ANVÄND INTE i regn eller i närheten av lättantändliga vätskor eller gaser. Dessa extra kraftiga dammsugare är till för professionell användning. LÅT INTE barn komma i kontakt med denna apparat. Övervakning krävs när oerfarna användare använder denna apparat. ANVÄND INTE dammsugaren för utsugning av brännbart damm. ANVÄND INTE dammsugaren för utsugning i explosiv miljö. OBSERVERA: Denna apparat är lämplig för kommersiellt användning t.ex. på hotell, skolor, sjukhus, fabriker, affärer, kontor, uthyrningsföretag och på byggarbetsplatser.

• Denna produkt är inte avsedd att användas av personer(inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt. Elektrisk Säkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Om den medföljande sladden är skadad måste den bytas av DEWALT serviceorganisation med en särskilt preparerad sladd som finns tillgänglig via DEWALT serviceorganisation103 SVENSKA OBSERVERA: Kullagret inuti konsolen låser i spåren och fäster anslutningen. Elverktyget är nu säkert anslutet till dammutsugningen.

AUTOMATISKT FILTERRENGÖRINGSSYSTEM

Denna dammsugare har ett högeffektivt filterrengöringssystem vilket minimerar tilltäppning av filtret. Var 30 sekund rengörs automatiskt ett av de två filtren. Rengöringsprocessen alternerar mellan filtren och fortsätter under enhetens livslängd. OBSERVERA: Det hör normalt ett klickande ljud under denna process. OBSERVERA: Efter många timmars drift med automatiskt filterrengöring kanske systemet inte längre är effektivt. När detta sker behöver filtren rengöras eller bytas. Se Filter under Underhåll. PARKERINGSBROMS (BILD 1, 6) Parkeringsbromsen låser ett hjul på plats för att förhindra att dammsugaren rullar iväg.

1. För att lägga i parkeringsbromsen, tryck ner på

2. För att lägga i parkeringsbromsen, tryck ner på

bromsens ”AV”-sida. TA BORT / BYTA ANVÄND DAMMSUGARPÅSE(BILD 1) VARNING: Lämplig personlig skyddsutrustning såsom dammask och handskar skall användas vid hantering av dammsugarpåsar.

1. Stäng av dammsugaren och koppla ifrån

sladden från uttaget.

2. Lås upp behållarens hakar(e) och ta bort

3. Dra försiktigt bort dammsugarpåsen från

4. Försegla dammsugarpåsens öppning när den

tas bort från maskinen.

5. Släng dammsugarpåsen i lämplig behållare

enligt fastställda bestämmelser. VÅTSUGNING(BILD 1, 7) VARNING: Anslut inte elverktyg till uttaget(m) när dammsugaren används för våtsugning. VARNING: Koppla in dammsugaren till en jordfelsbrytare (RCD) när dammsugaren används för våtsugning. VARNING: Om skum eller vätska kommer ut från maskinen, stäng av den omedelbart.

1. Koppla in strömkontakten i lämpligt uttag.

2. Ställ på/av-omkopplaren (c) till läge PÅ (

3. Följ anvisningarna under Ansluta till elverktyg

för att ansluta till elverktyget som ska användas. NOTERA: Om verktygets strömbrytare slås på och ingen nätkabel är ansluten till uttaget (l), kommer vakuumet att slås på en kort stund och sedan av igen för att indikera att verktygets strömbrytare (m) är i läge PÅ. ANSLUTA TILL ELVERKTYG (FIG. 1, 4, 5) VARNING: Använd endast uttaget(l) för de syften som specificeras i instruktionerna.

NOTERA: Se Strömanslutningsdata för elverktyg under Tekniska data för tillåten ström för verktyget som skall kopplas in i uttaget(l).

3. Vrid verktygets strömbrytare (m) till positionen

AKTIVERING . Detta gör att dammsugaren kan slås på och stängas av automatiskt av elverktyget. NOTERA: Dammsugaren startar automatiskt inom 0,5 sekunder och fortsätter att köra i 15 sekunder efter att elverktyget stängts av.

4. För att växla tillbaka till manuellt läge, vrid

verktygets strömbrytare (m) till läge AV. I manuellt läge slås verktyget och dammsugaren på och stängs av oberoende av varandra

EWALT konstruktion för dammutsugning är fäst med DEWALT AirLock anslutningssystem. AirLock möjliggör en snabb och säker anslutning mellan sugslangen(g) och elverktyget. AirLock-kopplingen(p) kopplas direkt till DEWALT kompatibla verktyg eller via en AirLock adapter(tillgänglig från din lokala

EWALT leverantör). Se sektionen Tillbehör för detaljer om tillgängliga adaptrar. OBSERVERA: Om en adapter används se till att den sitter fast på verktygets utlopp innan stegen nedan följs. a. Se till att flänsen på AirLock kopplingen är i upplåst läge. Rikta in spåren(q) på flänsen och AirLock kopplingen såsom visas för låsta och upplåsta positioner. b. Skjut på AirLock kopplingen på anslutningspunkten. c. Vrid flänsen till låst position.104 SVENSKA UNDERHÅLL Din DEWALT apparat har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig apparatvård och regelbunden rengöring. VARNING: För att minska risken för skador måste apparaten alltid stängas av och kopplas bort från strömkällan innan tillbehör monteras eller tas bort, innan inställningar genomförs eller ändras och innan reparationer utförs. En oavsiktlig start kan orsaka skador. VARNING: För användarservice måste maskinen demonteras, rengöras och ges service så långt som är praktiskt möjligt utan att utsätta underhållspersonalen och andra för risker. Lämpliga försiktighetsåtgärder skall vidtagas inklusive sanering innan demontering, ombesörjande av lokal filtrerad utsugsventilation där maskinen demonteras, rengöring av underhållsområdet och lämpligt personalskydd.

• Tillverkaren eller en instruerad person skall utföra en teknisk inspektion minst årligen bestående av exempelvis inspektion av filter för eventuella skador, maskinens lufttäthet och korrekt funktion av kontrollmekanismen.

• När service eller reparation utförs skall alla förorenade delar som inte kan rengöras tillfredsställande kastas i täta påsar i enlighet med aktuella bestämmelser för avyttring av sådant avfall.

• För klass M maskiner skall utsidan på maskinen saneras med dammsugarmetoder och torkas torr eller förseglas innan den tas ut från ett farligt område. Alla maskinens delar skall anses vara förorenade när de tas ut från det farliga området och lämpliga åtgärder skall vidtagas för att förhindra att damm sprids.

• För dammutsugare är det nödvändigt att tillhandahålla ett adekvat luftflöde L i rummet och den utsugna luften återförs till rummet. (OBSERVERA: Se nationella bestämmelser om så behövs.) SE UPP: Rengör begränsningsenheten för vattennivån regelbundet och undersök om den har skador. Se fi gur 7. OBSERVERA: Ta INTE bort kulflottören(s), om så görs kan dammsugaren skadas. Kulflottören förhindrar att vatten kommer in i motorn. Innan dammsugaren används för våtsugning:

• Se till att behållaren är tom och utan damm.

• Koppla in dammsugaren i ett uttag som är skyddat av jordfelsbrytare. VARNING: Använd inte maskinen med denna inställning för dammklass L. TÖMNING AV TANKEN(BILD 1, 7) Kulflottörventilen(s) kommer att blockera luften till motorn när behållaren är full och ljudet hos motorn ändras direkt. När motorn har ett högt avstämt ljud och luft-/vattenflödet stoppar, töm behållaren.

1. Stäng av dammsugaren och koppla ifrån

sladden från uttaget.

2. Lås upp behållarens hakar(e) och ta bort

dammsugarhuvudet(d).

3. Töm innehållet i behållaren(f) i lämplig behållaren

1. Töm behållaren se instruktionerna Tömma

2. Placera behållaren upp och ned tills den

torkat. Använd INTE en våt behållaren för torrdammsugning.

3. Placera dammsugarhuvudet(d) på en plan yta

4. Sätt tillbaka filtren nrä dammsugarhuvudet är

torrt. Se Filter under Underhåll.

5. När behållaren är torr placera

dammsugarhuvudet(d) på behållaren och fäst den genom att stänga behållarens hakar(e). Avstängning/transport (bild 1)

1. Vrid verktygets på/av-brytare(c) till läge AV.

2. Koppla ifrån enheten.

3. Förvara strömsladden (b) linda den runt det övre

1. Se till att filterförseglingen(t) finns på plats och

dammsugarhuvudets gängor och använd moderat kraft, vrid filtren medurs till de sitter fast. OBSERVERA: Var försiktig så att filtermaterialet inte skadas.

3. Placera dammsugarhuvudet(d) på behållaren

och fäst den genom att stänga behållarens hakar(e). Smörjning Din apparat behöver ingen ytterligare smörjning. Rengöring VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på apparaten. Dessa kemikalier kan försvaga de material som används i dessa delar. Låt aldrig någon vätska komma in i maskinen; sänk aldrig ner någon del av apparaten i en vätska.

1. Dammsug utsidan av dammutsugaren. Använd

en trasa som bara är fuktad med vatten och mild tvål om så behövs.

2. Efter användning släng trasan i lämplig

behållare. Förvaring(bild 1)

1. Töm behållaren se instruktionerna Tömma

behållaren under Hantering.

2. Rengöring av dammsugarens in- och utsida. Se

3. Rengör eller byt filtren, se Filter.

4. Förvara sugslangen och strömsladden såsom

visas i illustrationen. Placera enheten i ett torrt rum och se till att den inte kan användas av obehöriga. Filter(bild 1, 8, 9) FILTERVÅRD Filtren som medföljer denna dammsugare är filter med lång livslängd. För att effektivt minimera återcirkulation av dammet MÅSTE filtren installeras korrekt och vara i god kondition. VARNING: Lämplig personlig skyddsutrustning såsom dammask och handskar skall användas vid hantering av filter. För att ta bort filter

1. Sätt strömbrytaren(c) i läge AV (O) och dra ut

2. Lås upp behållarens hakar(e) och ta bort

dammsugarhuvudet(d) från behållaren. Placera dammsugarhuvudet på en plan yta upp och ned.

3. Vrid varje filter(i) moturs genom att greppa den

på plaständens lock såsom visas och försiktigt ta bort den från huvudet, se till att skräp inte faller ned i monteringshålet. OBSERVERA: Var försiktig så att filtermaterialet inte skadas. 4 Om undersidan av dammsugarhuvudet(d) behöver rengöras, använd en trasa fuktad med vatten och milt rengöringsmedel och låt den torka. Släng trasan i lämplig behållare.

5. Kontrollera filtren om det finns slitage eller

andra skador. D EWALTS filtermembran är teflonbelagda. En typ av skada eller slitage kan vara att teflonbeläggningen flagnar från membranet, se fig. 8. OBSERVERA: Om det finns tveksamheter om filtrens kondition MÅSTE de bytas. Fortsätt INTE att använda skadade filter. VARNING: Använd aldrig tryckluft eller en borste föra tt göra rent filtren eftersom filtermembranen kan skadas vilket kommer att släppa igenom massor med damm genom filtret. Om så behövs, knacka det försiktigt mot ett hårt underlag eller skölj med rumstempererat vatten och låt torka. Rengöring av filtret är normalt inte nödvä även om filtret är täckt med damm. Det automatiskt filterrengöringssystemet kommer att bibehålla maximal prestanda och fortsatt funktion. Om synliga skador finns på filtrets membran, byt filtret. Filtren håller normalt mellan sex och tolv månader beroende på användning och vård.106 SVENSKA OBSERVERA: Ta inte bort dammsugarhuvudet från tanken med T-formade lagringsenheten monterad. Om så görs kan det skada dammsugarfiltren. FÄSTA STRÖMSLADDEN TILL SLANGEN(BILD 1) Strömsladden(b) kan fästas till sugslangen(g) med D279058CL slangklämma(finns tillgänglig från din lokala D EWALT leverantör). Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör. Felsökning

Motorn går inte Kontrollera strömsladden, kontakten och uttaget. Se till att på/av-omkopplaren är i läge PÅ (

Se till att verktygets på/ av-omkopplare är i AV-positionen. Sugkapaciteten avtar Ta bort blockeringar i sugmunstycket, sugröret, sugslangen eller filtren. Byt pappers eller fleecepåsen. Kontrollera att filtren är korrekt installerade. Rengör eller byt filter. Töm behållaren se Tömma behållaren under Hantering. Extra tillbehör VARNING: Eftersom andra tillbehör än de som erbjuds av DEWALT, inte har testats med denna produkt, kan användningen av sådana tillbehör med denna produkt vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av

EWALT användas med denna produkt. TILLBEHÖR DWV9340-XJ Filter DWV9315-XJ Krossäker slang DWV9316-XJ Antistatisk slang DWV9401-XJ Papperspåse DWV9400-XJ Plastmellanlägg DWV9402-XJ Fleecepåse DWV9500-XJ Dammsugarställning

INSTALLATION(BILD10) NOTERA: DWV901LT levereras med DWV9500 dammsugarställningen redan installerad,

1. Ta bort de fyra skruvarna för handtaget med en

T-25 stjärnbits och ta bort bärhandtaget.

2. Installera dammsugarställningen med

skruvarna från bärhandtaget. Sätt tillbaka dem i originalhålen och dra åt.

3. Använd den två medföljande skruvarna(v)

genom att placera dem i bakre hålen på dammsugarställningen. Skjut ned och vrid varje skruv så att den bryter igenom materialet och in i de dolda skruvhålen under. Dra åt. SE UPP: Överskrid inte 9 kg i varje 14 liter lagringsenhet, maximalt två lagringsenheter per dammsugare. Överskrid inte 18 kg i en 28 liter lagringsenhet, maximalt en lagringsenhet per dammsugare. Överskridande av den rekommenderade höjden och/eller vikten kan resultera i en instabil dammsugare vilket kan resultera i skador på person eller egendom.107 SVENSKA Att skydda miljön Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall. Skulle du en dag upptäcka att din produkt från

EWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling. Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial. Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara. DEWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nått slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar. Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com.

Dammsugaren slutar att arbeta Termiska överbelastningsskyddet har löst ut:

1. Stäng av dammsugaren

och koppla bort det från strömkällan.

2. Töm behållaren om så

3. Låt enheten svalna.

4. Koppla in strömsladden i

ett lämpligt uttag och vrid på/av-brytaren till position ON ( ) för test. Om dammsugaren inte startar kontakta din försäljare eller ta reda på var ditt närmaste auktoriserade reparationsombud för DEWALT, i DEWALTs katalog, eller kontakta närmaste kontor för DEWALT på den adress som anges i denna handbok. Damm kommer ut under dammsugningen Kontrollera att filtren är korrekt installerade. Se till att filtren inte är skadade, byt om nödvändigt. Se till att filterförseglingen finns på plats och sitter fast. Automatisk filterrengöring fungerar inte Lyssna efter klick från elektromagnetiska spiralen för att garantera att rengöringsmekanismen fungerar. Om dammsugningen inte startar om, kontakta din försäljare eller ta reda på var ditt närmaste auktoriserade DEWALT reparationsombud finns i DEWALT-katalogen eller kontakta DEWALT närmaste kontor på den adress som anges i denna handbok. Elverktyget slås inte på. Se till att på/av-omkopplaren är i AKTIVERING-positionen
