Teknik Özellikleri	DEWALT DWV901L endüstriyel süpürge, 1.200 W güç, 30 litre kapasite, HEPA filtrasyon, 3.800 l/dak hava akışı.
Kullanım	Şantiye temizliği için tasarlanmıştır, ince toz ve kalıntı emme, çeşitli DEWALT taşınabilir elektrikli aletlerle uyumludur.
Bakım ve onarım	Yıkanabilir HEPA filtre, kolay boşaltılabilir hazne, yedek parçalar mevcut, performansı garanti etmek için düzenli bakım önerilir.
Güvenlik	Aşırı yük koruma sistemi, yürürlükteki güvenlik standartlarına uygun, güvenli kablo ve priz kullanımı.
Genel bilgiler	12 kg ağırlık, kolay taşıma için kompakt boyutlar, 3 yıl garanti, dahil aksesuarlar: hortum, fırçalar ve adaptörler.

Sık sorulan sorular - DWV901L DEWALT

DEWALT DWV901L süpürgenin filtresini nasıl temizleyebilirim?

Filtreyi temizlemek için süpürgeden çıkarın ve tozu gidermek için hafifçe vurun. Daha derin temizlik için ılık suyla durulayabilirsiniz. Yeniden takmadan önce tamamen kurumasını sağlayın.

DEWALT DWV901L süpürge açılmıyor. Ne yapmalıyım?

Öncelikle süpürgenin doğru şekilde takılı olduğundan emin olun. Sorun devam ederse, sigortanın atıp atmadığını veya anahtarın arızalı olup olmadığını kontrol edin. Ayrıca, prizde sorun olmadığından emin olmak için başka bir cihazla test edebilirsiniz.

DEWALT DWV901L süpürgenin hazne kapasitesi nedir?

DEWALT DWV901L süpürgenin hazne kapasitesi 30 litredir, bu da hazneyi sık sık boşaltmadan daha uzun süre çalışmanızı sağlar.

Süpürge çalışırken garip bir ses çıkarıyor. Ne yapmalıyım?

Garip ses, motorla ilgili bir sorun veya hortumda tıkanıklık olduğunu gösterebilir. Süpürgeyi kapatın, fişini çekin ve tıkanıklık olup olmadığını kontrol edin. Ses devam ederse, servis ile iletişime geçmeniz önerilir.

DEWALT DWV901L süpürgedeki filtre torbasını nasıl değiştiririm?

Filtre torbasını değiştirmek için torba bölmesini açın, kullanılmış torbayı çıkarın ve yeni torbayı düzgünce yerleştirin. Süpürgeyi kullanmadan önce bölmeyi kapatın.

DEWALT DWV901L süpürge sıvı çekmek için uygun mudur?

Evet, DEWALT DWV901L hem katı hem de sıvı çekmek için tasarlanmıştır, ancak cihazın zarar görmemesi için sıvı temizliği talimatlarını takip ettiğinizden emin olun.

DEWALT DWV901L süpürgeyi doğru şekilde nasıl saklarım?

Optimal saklama için hazneyi boşaltın, filtreyi temizleyin ve süpürgeyi kuru ve serin bir yerde muhafaza edin. Aşırı sıcaklıklara maruz bırakmaktan kaçının.

DEWALT DWV901L süpürge aksesuarları diğer modellerle uyumlu mudur?

Bazı aksesuarlar diğer DEWALT modelleriyle uyumlu olabilir, ancak kullanmadan önce uyumluluğu kullanım kılavuzunda veya üreticiyle kontrol etmek önerilir.

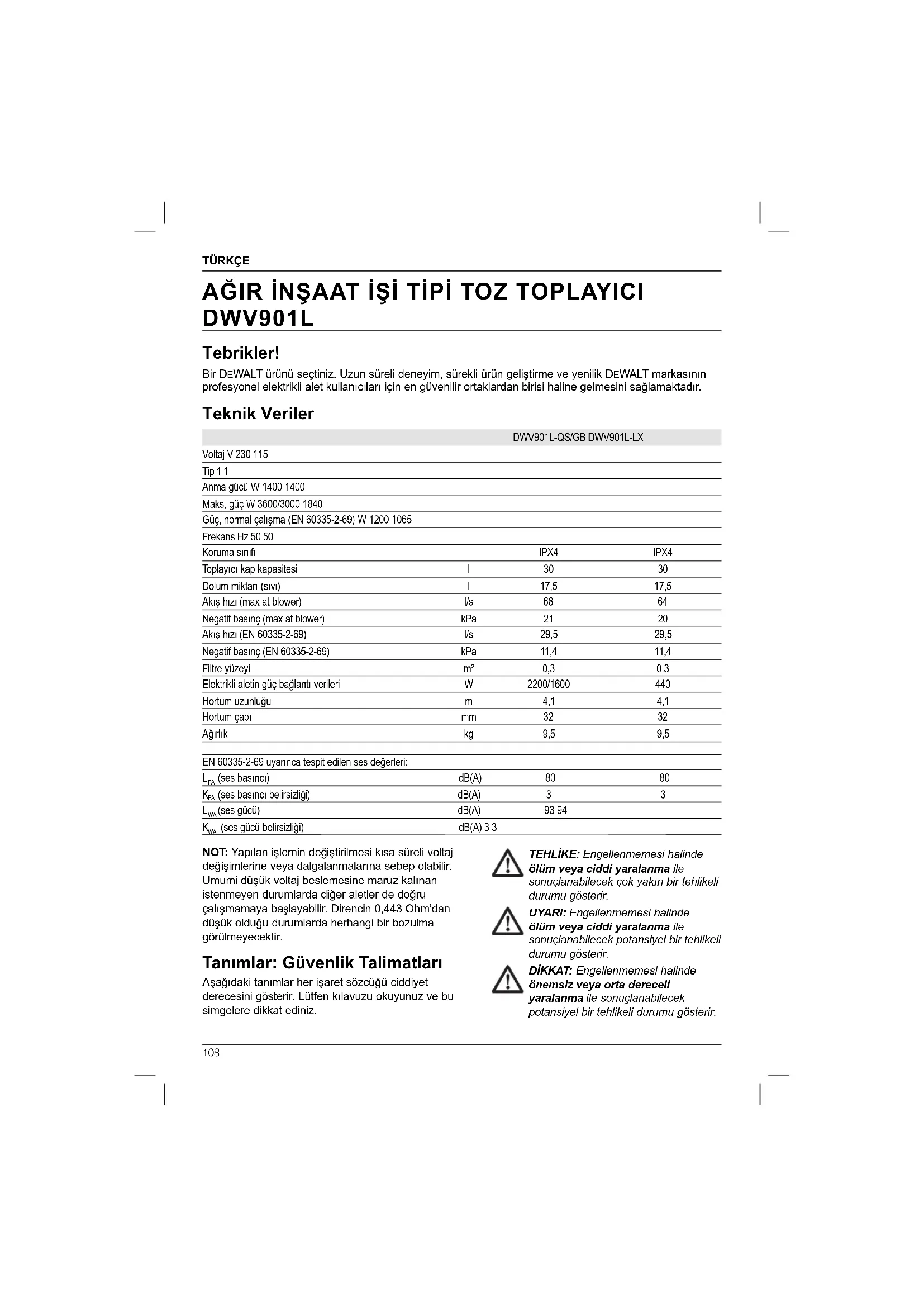

KULLANIM KILAVUZU DWV901L DEWALT

Tebrikler! Bir DEWALT ürünü seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik Veriler

DWV901L-QS/GB DWV901L-LX

Voltaj V 230 115 Tip 1 1 Anma gücü W 1400 1400 Maks, güç W 3600/3000 1840 Güç, normal çalışma (EN 60335-2-69) W 1200 1065 Frekans Hz 50 50 Koruma sınıfı IPX4 IPX4 Toplayıcı kap kapasitesi l 30 30 Dolum miktarı (sıvı) l 17,5 17,5 Akış hızı (max at blower) l/s 68 64 Negatif basınç (max at blower) kPa 21 20 Akış hızı (EN 60335-2-69) l/s 29,5 29,5 Negatif basınç (EN 60335-2-69) kPa 11,4 11,4 Filtre yüzeyi m² 0,3 0,3 Elektrikli aletin güç bağlantı verileri W 2200/1600 440 Hortum uzunluğu m 4,1 4,1 Hortum çapı mm 32 32 Ağırlık kg 9,5 9,5 EN 60335-2-69 uyarınca tespit edilen ses değerleri:

(ses basıncı) dB(A) 80 80

(ses basıncı belirsizliği) dB(A) 3 3

(ses gücü) dB(A) 93 94

(ses gücü belirsizliği) dB(A) 3 3 AĞIR İNŞAAT İŞİ TİPİ TOZ TOPLAYICI DWV901L NOT: Yapılan işlemin değiştirilmesi kısa süreli voltaj değişimlerine veya dalgalanmalarına sebep olabilir. Umumi düşük voltaj beslemesine maruz kalınan istenmeyen durumlarda diğer aletler de doğru çalışmamaya başlayabilir. Direncin 0,443 Ohm’dan düşük olduğu durumlarda herhangi bir bozulma görülmeyecektir. Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz. TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.109

İLERDE BAKMAK İÇİN TÜM UYARI VE

ÖNCE TÜM TALİMATLARI OKUYUN VE UYGULAYIN. UYARI: Operatörler kullanım öncesinde cihazla ilgili mutlaka yeterince bilgi sahibi olmalıdır. UYARI: Elektrik çarpması riskini azaltmak için. Yağmura maruz bırakmayın. Kapalı yerlerde muhafaza edin.

• Operatörlere cihazı kullanmaya başlamadan önce, makinenin kullanımı ve güvenli çıkartma yöntemi ve toplanan materyallerin atılması da dahil olmak üzere cihazın kullanılacağı maddelerle ilgili bilgi, talimat ve eğitim sağlanması gerekir.

• Operatörler cihazın kullanılacağı maddelerle ilgili tüm güvenlik talimatlarına uymaları gerekir.

• Bir güç kaynağına bağlı konumdayken cihazın başından ayrılmayın. Kullanılmadığında ve bakım öncesinde fişini prizden çekin.

• Oyuncak gibi kullanılmasına izin vermeyin. Cihazın çocuklar taraf ından veya onların yakınında kullanılması durumlarına karşı dikkatli olun.

• Bu cihazı SADECE kılavuzda tarif edildiği şekilde kullanın. Sadece D EWALT tarafından önerilen ataşmanları kullanın.

• Bu cihazı hasar görmüş kablo veya prizle kullanmayın. Eğer cihaz doğru şekilde çalışmıyorsa veya yere düşmüşse, hasar görmüşse, uzun süre dışarıda kalmışsa veya suya düşmüşse mutlaka bir servis merkezine götürün.

• Bu cihazı kablosunu kullanarak çekmeyin veya taşımayın, kablosunu taşıma kolu gibi kullanmayın, kabloyu kapıya sıkıştırmayın veya kabloyu keskin kenar veya köşelerde çekmeyin. Cihazı kablonun üzerindeyken çalıştırmayın. Kabloyu ısınmış yüzeylerden uzak tutun.

• Cihazı n fişini prizden çıkartırken çekmeyin. Çıkartma işlemi sırasında kabloyu değil fişi tutun.

• Fiş veya cihaza elleriniz ıslakken dokunmayın. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir. AT Uygunluk Beyanatı

DWV901L AĞIR İNŞAAT İŞİ TİPİ TOZ TOPLAYICI DEWALT, Teknik veriler bölümünde açıklanan bu ürünlerin 2006/42/EC ve EN 60335-2-69 normlarına uygun olarak tasarlandığını beyan eder. Bu ürünler ayrıca 2014/30/EC ve 2011/65/EU Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir. Horst Grossmann Başkan Yardımcısı, Mühendislik DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Önemli Güvenlik Talimatları UYARI! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.110

Toz Toplama Cihazı Üzerindeki İşaretler Cihaz üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun. UYARI: Bu cihaz zararlı toz içerir. Toz torbasının çıkartılması da dahil olmak üzere her türlü boşaltma ve bakım işleri uygun koruyucu donanıma sahip eğitimli personel tarafından yürütülebilir. Komple filtre sistemi takılana kadar cihazı çalıştırmayın. L Sınıfı toz toplama cihazları, çalışma hızı limit değerleri > 1 mg/m³ olan kuru, yanıcı olmayan tozları emmesi için uygundur.

İmalat yılını da içeren Tarih Kodu gövdeye basılıdır. Örnek: 2014 XX XX İmalat Yılı Ambalaj İçeriği Ambalaj içeriğinde şunlar bulunmaktadır: 1 Toz toplama cihazı 1 Hortum 1 DWV9310 konektörü 2 Filtreler 1 Kullanım kılavuzu

• Toz toplama cihazı, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın. Tanımlama (şekil 1) UYARI: Hiç bir zaman elektrikli cihaz veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

• Cihaz açıklıklarına herhangi bir nesne koymayın. Cihazı, açıklıklardan herhangi biri tıkalıyken kullanmayın, toz, kıl, saç ve hava akışını azaltabilecek herhangi bir şeyden uzak tutun.

• Saç, bol elbise, parmak ve diğer uzuvlarınızı açıklıklardan ve hareketli parçalardan uzak tutun.

• Cihazı prizden çıkartmadan önce tüm kumandaları kapatın.

• Merdivenleri temizlerken ilave dikkat gösterin.

• Bu cihazı benzin gibi alev alabilir veya yanıcı sıvıları toplamak için veya bu maddelerin bulunabileceği yerlerde kullanmayın.

• Kuru bölgelerde veya havadaki nispi nem oranı düştüğünde statik şoklar meydana gelebilir. Bu sadece geçici bir durumdur ve vakum gücünü etkilemez. Bu statik şokların sıklığını azaltmak için nemlendirici cihaz kullanarak havaya nem katın veya DWV9316-XJ statik olmayan hortum aksesuarı kullanın.

• Ani yanmaları önlemek için her kullanımdan sonra toplama kabını boşaltın.

TALİMATLARI SAKLAYIN

Ek Güvenlik Önlemleri

• Sigara, kibrit veya sıcak kül gibi yanan veya dumanı tüten şeyleri çekmek için kullanmayın.

• Yanıcı ve patlayıcı maddeleri, kömür, tahıllar veya dağılmış durumdaki diğer ufak ve yanıcı maddeleri çekmek için kullanmayın.

• Asbest veya böcek ilaçları gibi tehlikeli, zehirli veya kanserojen maddeleri çekmek için kullanmayın.

• Patlayıcı maddeleri (örn. benzin, dizel yakıt, kalorifer yakıtı, boya tineri vb. gibi ), asitleri veya solventleri çekmek için kullanmayın.

• Islak Çekme Talimatları altında tanımlanan durumlar haricinde, filtresi yerinde değilken cihazı çalıştırmayın.

• Bazı ahşaplar zehirli olabilecek koruyucu maddeler içerebilir. Bu maddelerle çalışırken solumayı ve cilt temasını önlemek için ilave önlem alın. Güvenlik talimatlarını öğrenmek için cihazı satın aldığınız yere başvurun ve bu talimatlata uyun.

• Cihazı bir seyyar merdiven olarak kullanmayın.

• Cihazın üzerine ağır nesneler koymayın.111

Bu toz toplama cihazını patlayıcı ortamlarda KULLANMAYIN. NOT: Bu cihaz otel, okul, hastane, fabrika, kiralama şirketleri ve inşaatlar vb. gibi yerlerde ticari kullanım için uygundur.

• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır. Elektrik emniyeti Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin. Besleme kablosu hasarlıysa, DEWALT servis organizasyonunda mevcut olan, özel olarak hazırlanmış bir kabloyla değiştirilmelidir. Uzatma Kablosu Kullanılması Uzatma kablosu kullanılması gerekiyorsa bu cihazın güç girişine (Teknik verilere bakın) uygun, onaylı bir 3 telli uzatma kablosu kullanın. Minimum iletken ebadı 1,5 mm

; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

(ŞEKİL 1–3) UYARI: Ayarlama yaparken veya kurulumları değiştirirken veya onarım yaparken aksesuarları takıp ve çıkarmadan önce, yaralanma riskini azaltmak için cihazı kapalı konuma getirin ve cihazı prizden çıkarın. Kazara çalışma yaralanmaya neden olabilir. UYARI: Vakumla temizleme sırasında filtreler (i) Çalışma başlığı altındaki Islak Çekme Uygulamaları bölümünde tanımlanan durumlar haricinde daima yerinde olmalıdır. İnce tozları vakumla çekme sırasında toplama kabını boşaltma işlemini kolaylaştırmak için ilave bir kağıt torba veya yün torba kullanabilirsiniz. a. Üst kol/kablo sargısı b. Güç kablosu c. Açma/kapama düğmesi d. Emme başlığı e. Toz toplama kabı mandalı f. Toz toplama kabı g. Emme hortumu h. Tekerlekler

j. Dişli hortum girişi k. Hortum kayışı l. Elektrikli alet çıkışı m. Alet kontrol düğmesi n. Torba o. DWV9130 konektörü p. AirLock konektörü

ANTİ-STATİK HORTUM SEÇENEĞİ

DWV901L anti statik topraklama sistemine sahiptir. Yetkili servis merkezinizden ilave ücret karşılığında bir anti-statik hortum satın almanız gerekir. Bu hortum (DWV9316-XJ) standart hortumda olduğu gibi toz toplama sistemine takılır. Satıcınızla temas kurmak veya size en yakın DEWALT yetkili servisinin yerini öğrenmek için DEWALT kataloğuna bakın veya bu kılavuzda belirtilen adresteki DEWALT merkeziyle temas kurun. KULLANIM AMACI Bu toz emiciler alçı, çimento veya yüzey tozu gibi ince partiküllü maddeleri çekmek için kullanılır.

Bu cihaz her türlü kuru ve yanıcı olmayan, 1 mg m³ üzerindeki mesleki maruziyet limitlerine sahip L Sınıfı tozları toplamayı gerektiren mobil operasyonlar için endüstriyel vakumlu temizleyici ve toz toplama cihazı olarak kullanılabilir. Yağmur altında veya yanıcı sıvı veya gazların bulunduğu ortamlarda KULLANMAYIN. Bu ağır hizmet tipi vakumlu temizleyiciler profesyonel kullanım içindir. Çocukların cihazı ellemesine İZİN VERMEYİN. Bu cihaz deneyimsiz operatörler tarafından kullanıldığında özel dikkat gerekir. Bu toz toplama cihazını yanıcı tozlar için KULLANMAYIN.112

konumuna getirin . Bu, vakum gücünün elektrikli cihaz tarafından otomatik olarak açılıp kapatılmasını sağlar. NOT: Vakumlu temizleyici 0,5 saniye içerisinde otomatik olarak başlar ve elektrikli alet kapatıldıktan sonra 15 saniye süreyle devam eder.

4. Manuel moda geri dönmek için, alet kontrol

düğmesini (m) kapatın. Manuel modda cihaz ve vakum birbirinden bağımsız olarak açılır ve kapanır.

EWALT inşaat yeri toz toplama cihazı, DEWALT AirLock bağlantı sistemine uygundur. AirLock sistemi emme hortumu (g) ve elektrikli cihaz arasında sağlam bağlantı sağlar. AirLock konektörü (p) DEWALT uyumlu cihazlara doğrudan veya bir AirLock adaptörü (yerel DEWALT bayinizde mevcuttur) kullanılarak bağlanır. Uygun adaptörlerle ilgili ayrıntı için Aksesuarlar bölümüne bakın. NOT: Eğer bir adaptör kullanıyorsanız aşağıdaki adımlara geçmeden önce adaptörün cihazın çıkışına sıkıca bağlandığından emin olun. a. AirLock konektörü üzerindeki kelepçenin açık kilit konumunda olduğundan emin olun. Kelepçe ve AirLock konektörü üzerindeki çentikleri (q) açık kilit ve kilit konumlarında gösterildiği gibi hizalayın. b. AirLock konektörünü adaptör bağlantı noktasına ittirin. c. Kelepçeyi kilitli konuma döndürün. NOT: Kelepçe içindeki bilyeli rulmanlaryuvaya kilitlenir ve bağlantıyı emniyete alır. Elektrikli alet artık toz toplama cihazına sağlam bir şekilde bağlanmıştır. OTOMATİK FİLTRE TEMİZLEME SİSTEMLERİ Bu vakum sistemi filtre tıkanmalarını minimize eden, yüksek düzeyde verimli bir filtre temizleme sistemine sahiptir. Her 30 saniyede bir iki filtreden biri otomatik temizlenir. Temizlik işlemi filtreler arasında değişmeli olur ve ünitenin hizmet ömrü boyunca devam eder. NOT: Bu işlem sırasında bir tıkırtı sesi duymanız normaldir. NOT: Çok uzun saatler boyunca çalıştığında otomatik filtre temizleme sistemi etkili çalışmayabilir. Bu durum oluştuğunda filtrelerin

1. İsteğe bağlı bir kağıt veya yüz torba (n)

kullanılacaksa, şekil 2’de gösterildiği gibi takın. NOT: Torbayı yırtmamaya dikkat edin. Maksimum toz toplama performansı için sıkı bir sızdırmazlık sağlamak amacıyla torbayı giriş (j) yerine sağlamca yerleştirin.

2. Vakum başlığını (d) toz toplama kabına

yerleştirin ve toz toplama kabı mandallarını (e) kapatarak sabitleyin.

3. Hortumu (g) dişli hortum girişine (j) takın ve

hortumun ucunu depoya sıkarak sabitleyin. ÇALIŞMA Kullanma Talimatları (Şekil 1, 4) UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. UYARI: Ayarlama yaparken veya kurulumları değiştirirken veya onarım yaparken aksesuarları takıp ve çıkarmadan önce, yaralanma riskini azaltmak için cihazı kapalı konuma getirin ve cihazı prizden çıkarın. Kazara çalışma yaralanmaya neden olabilir.

1. Güç kablosunu uygun bir prize takın.

2. Açma/kapama düğmesini (c) ON konumuna

3. Kullanılacak elektrikli alete bağlamak için

Elektrikli Aletlere Bağlama başlığı altındaki talimatlara bakın. NOT: Alet kontrol düğmesi açıksa ve prize (I) elektrik kablosu bağlı değilse, vakum bir süreliğine açılacak ve sonrasında alet kontrol düğmesinin (m) açık konumda olduğunu belirtmek için tekrar kapanacaktır.

ELEKTRİKLİ ALETLERE BAĞLAMA

(ŞEKİL 1, 4, 5) UYARI: Sadece talimatlarda belirtilen amaçlara uygun priz (l) kullanın.

1. Vakumlu emici güç kablosunu uygun bir prize

2. Elektrikli aleti prize (l) takın.

NOT: Prize (l) takılacak aletin güç toleransı için Elektrikli aletin güç bağlantı verileri bölümü Teknik Veriler altındaki bilgilere bakın.113

UYARI: Makineyi bu ayardayken L Sınıfı toz için kullanmayın. TOZ TOPLAMA KABINI BOŞALTMA (ŞEKİL 1, 7) Toz toplama kabı dolduğunda küre şeklindeki şamandıra valfi (s) motora giden havayı bloke eder ve motorun sesi hemen değişir. Motordan yüksek şiddetle ses geldiğinde ve hava/su akışı durduğunda toz toplama kabını boşaltın.

1. Vakumu kapatın ve fişini prizden çekin.

2. Toz toplama kabı mandallarını (e) açık ve

vakum başlığını (d) çıkartın.

3. Toz toplama kabının (f) içerisindekileri uygun

bir kaba boşaltın veya atın.

1. Toz toplama kabını boşaltmak için, Toz

Toplama Kabını Boşaltma talimatlarına bakın.

2. Toz toplama kabını kuruyana kadar baş aşağı

koyun. Kuru çekme için ıslak toz toplama kabı KULLANMAYIN.

3. Vakum başlığını (d) kuruyana kadar düz bir

4. Filtreleri vakum başlığı kuruduğunda tekrar

takın. Bkz. Filtreler başlığı Bakım bölümü.

5. Toz toplama kabı kuruduğunda vakum

başlığını (d) toz toplama kabına yerleştirin ve toz toplama kabı mandallarını (e) kapatarak sabitleyin. Kapatma/Taşıma (şekil 1)

1. Açma/kapama kontrol düğmesini (c) OFF

2. Üniteyi fişten çekin.

3. Elektrik kablosunu (b) üst kola/kablo

toplayıcıya (a) gösterildiği şekilde sararak toplayın.

4. Araç üzerinde taşırken makineyi emniyete alın.

BAKIM DEWALT cihazınız uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Uzun süre boyunca verimli bir şekilde çalışma, cihazda uygun bakım ve düzenli temizlik yapılmasına bağlıdır. temizlenmesi veya değiştirilmesi gerekir. Bu durumda Bakım bölümündeki Filtre başlığına bakın. PARK FRENİ (ŞEKİL 1, 6) Park freni vakumlu temizleyicinin kaymasını önlemek için tekerleklerden birini kilitler.

1. Sabitleme frenini etkinleştirmek için frenin ‘ON’

2. Sabitleme frenini devre dışı bırakmak için

frenin ‘OFF’ tarafına basın.

TOZ TOPLAMA TORBASINI ÇIKARTMA /

DEĞİŞTİRME (ŞEKİL 1) UYARI: Toz torbalarıyla çalışma öncesinde toz maskesi ve eldiven gibi uygun koruyucu ekipmanları mutlaka takın.

1. Vakumu kapatın ve fişini prizden çekin.

2. Toz toplama kabı mandallarını (e) açın ve

vakum başlığını (d) çıkartın.

3. Toz toplama torbasını girişten (j) çekin.

4. Toz toplama torbasını makineden çıkartırken

ağız kısmını sıkıca kapatın.

5. Toz toplama torbasını düzenleyici hükümlere

uygun şekilde kabına uygun yeni bir torbayla değiştirerek atın. ISLAK ÇEKME UYGULAMALARI (ŞEKİL 1, 7) UYARI: Vakumu ıslak çekme sırasında kullanırken elektrikli aleti çıkışa (m) BAĞLAMAYIN. UYARI: Vakumu ıslak çekme sırasında kullanırken, vakumu sadece artık akım cihazı (RCD) korumalı çıkışa takın. UYARI: Makineden köpük veya sıvı sızıyorsa derhal kapalı konuma getirin. DİKKAT: Su seviyesi belirleme düzeneğini düzenli temizleyin ve herhangi bir hasarı olup olmadığını kontrol edin. Şekil 7’ya bakın. İKAZ: Küre şeklindeki şamandırayı (s) ÇIKARTMAYIN, bu durum vakuma hasar verebilir. Küre şeklindeki şamandıra motora su girmesini önler. Vakumu ıslak çekme için kullanmadan önce:

• Toplama kabının boş olduğundan ve içerisinde toz bulunmadığından emin olun.

• Filtreleri (i) çıkartın.

• Vakumu bir RCD korumalı çıkışa takın.114

Bu vakum sisteminde bulunan filtreler uzun ömürlüdür. Tozun geri dağılımını en aza indirmek için filtreler MUTLAKA doğru şekilde ve iyi durumdayken takılmalıdır. UYARI: Filtrelerle çalışma öncesinde toz maskesi ve eldiven gibi uygun koruyucu ekipmanları mutlaka takın. Filtreleri Sökmek İçin

1. Açma/kapama kontrol düğmesini (c) OFF

konumuna ( ) getirin ve fişi prizden çekin.

2. Toz toplama kabı mandallarını (e) açın ve

vakum başlığını (d) toz toplama kabından çıkartın. Vakum başlığını baş aşağı bir şekilde düz bir zemine koyun.

3. Bütün filtreleri (i) gösterildiği şekilde plastik

uçlu kapak üzerinden tutarak saatin tersi yönde çevirin ve montaj deliğine kir girmediğinden emin olarak dikkatli bir şekilde başlıktan çıkartın. NOT: Filtre malzemesine zarar vermemeye dikkat edin. 4 Vakum başlığınının (d) alt tarafının temizlenmesi gerekirse su ve yumuşak sabunla nemlendirilmiş bir bez kullanın ve kurumaya bırakın. Bezi uygun bir çöpe atın.

5. Filtrelerde aşınma, yırtılma veya diğer bir

hasar olup olmadığını kontrol edin. DEWALT filtre membranları teflon kaplıdır. Çeşitli hasarlar veya eskime bu teflon kaplamanın membranlardan dökülmesine sebep olabilir, şekil 8’e bakın. NOT: Filterelerin durumuyla ilgili herhangi bir şüphe olması durumunda değiştirilmeleri GEREKİR. Hasarlı filtreleri kullanmaya devam ETMEYİN. UYARI: Filtreleri temizlemek için asla basınçlı hava veya bir fırça kullanmayın aksi takdirde filtre mebranı zarar görebilir ve bu tozun filtrenin içinden geçmesine neden olur. Gerekirse hafifçe sert bir yüzeye vurun veya oda sıcaklığındaki suyla yıkayın ve kurumasını bekleyin. Tipik olarak tozla kaplı olduklarında dahi filtrelerin temizlenmesi gerekmez. Otomatik filtre temizleme sistemi maksimum performans göstermeye ve çalışmaya devam edecektir. Filtre membranında görsel arıza olması durumunda filtreleri UYARI: Ayarlama yaparken veya kurulumları değiştirirken veya onarım yaparken aksesuarları takıp ve çıkarmadan önce, yaralanma riskini azaltmak için cihazı kapalı konuma getirin ve cihazı prizden çıkarın. Kazara çalışma yaralanmaya neden olabilir. UYARI: Kullanıcı bakımı için, makine makul olduğu sürece bakım ekibi ve diğerleri için risk yaratmayacak biçimde demonte edilmeli, temizlenmeli ve bakımı yapılmalıdır. Uygun önlemler arasında demonte etmeden önce zararlı maddeleri temizleme, makinenin demonte edileceği yerdeki filtre havalandırma düzenlemelerine uyma, bakım alanını temizleme ve uygun koruyucular kullanma bulunmaktadır.

• Üretici veya eğitimli bir kişi tarafından örneğin filtredeki hasarların kontrolü, makinenin hava geçirmezliğinin kontrolü ve makinenin kontrol mekanizmasının doğru şekilde çalışıp çalışmadığının kontrolünü içeren teknik muayeneleri yılda en az bir kez yapılmalıdır.

• Servis veya bakım işlemleri sırasında temizlenmesine rağmen tekrar kullanılamayacak durumdaki tüm kirlenmiş malzemeler atılmalıdır; bu malzemeler bu tür atıkların atılmasına dair güncel düzenlemelere uygun olarak, su ve hava geçirmeyen torbalarda atılmalıdır.

• M Sınıfı makineler için, makinenin dış kısmı vakumlu temizleme yöntemleriyle temizlenmeli ve silerek temizleme uygulanmalı veya tehlikeli bir bölgeden dışarıya almadan önce sızdırmazlık yapılmalıdır. Tüm makine parçaları tehlikeli bölgeden çıkartıldığında kirlenmiş olarak düşünülmeli ve tozun yayılmasını önlemek için uygun önlem alınmalıdır.

• Toz emiciler için, cihazdan çıkan hava odaya geri veriliyorsa, odada uygun bir hava değişim oranı L sağlanmalıdır. (NOT: Gerekirse Ulusal Düzenlemelere bakın.)115

İsteğe Bağlı Aksesuarlar UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu cihazla birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece D EWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. ACCESSORIES DWV9340-XJ Filtreler DWV9315-XJ Çarpma koruyucu hortum DWV9316-XJ Anti-statik hortum DWV9401-XJ Kağıt torba DWV9400-XJ Plastik kovan DWV9402-XJ Yün torba DWV9500-XJ Süpürge Düzeneği DEWALT AirLock Sistemi DWV9000 Dönme Kilitli bağlantő DWV9110 29-35 mm konik lastik adaptšr DWV9120 35-38 mm kademeli lastik adaptör DWV9130 35 mm OD adaptör DWV9150 35 mm OD adaptör

SÜPÜRGE DÜZENEĞİ DWV9500

KURULUMU (ŞEK. 10) NOT: DWV901LT, DWV9500 süpürge düzeneği kurulu şekilde gelmektedir,

1. 4 taşıma vidasnı T-25 yıldız uçla sökün ve

taşıma kolunu çıkarın.

2. Süpürge düzeneğini taşıma kolu vidalarını

kullanarak tekrar kurun. Yuvalarına geri takın ve sıkın.

3. verilen 2 vidayı (v) süpürge düzeneğinin arka

yuvalarına yerleştirin. Malzemeyi delik altındaki gizli vida yuvasına ulaşmak için her vidayı bastırın ve döndürün. Sıkın. DİKKAT: Her 14 litrelik depolama biriminde 9 kg (20 lb)’ı geçmeyin, toz emicisi başına maksimum 2 depolama birimi kullanılabilir. Her 28 litrelik depolama biriminde 18 kg (40 lb)’ı geçmeyin, toz emicisi başına maksimum 1 depolama birimi kullanılabilir. Tavsiye edilen yüksekliğin ve/veya ağırlığın aşılması dengesiz bir toz emişine, bu da yaralanmaya veya hasara sebep olabilir. değiştirin. Filtre ömrü kullanım ve bakıma bağlı olarak altı ile on iki ay arasındadır. Filtreleri Takmak İçin

1. Filtre contasının (t) yerinde ve sağlam

olduğundan emin olun.

2. Filtre dişleriyle (u) vakum başlığının dişlerinin

aynı sırada olduğundan emin olun ve filtreyi hafif şiddet kullanarak tam s ıkı olana kadar saat yönünde çevirin. NOT: Filtre malzemesine zarar vermemeye dikkat edin.

3. Vakum başlığını (d) toz toplayıcıya yerleştirin

ve toz toplama kabı mandallarını (e) kapatarak sabitleyin. Yağlama Cihazınızın ilave yağlanmasına gerek yoktur. Temizleme UYARI: Cihazın metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Makinenin içine herhangi bir sıvının girmesine izin vermeyin; cihazın herhangi bir parçasını bir sıvı içine daldırmayın.

1. Toz emici düzeneği dış kısmını vakumla

temizleyin. Daha iyi bir temzilik gerekirse, yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın.

2. Bezi kullandıktan sonra uygun bir çöpe atın.

1. Toz toplama kabını boşaltın ve Bakım başlığı

altındaki Toz Toplama Kabını Boşaltma bölümüne bakın.

2. Vakum düzeneğinin iş ve dış kısmını

temizleyin. Bkz. Temizleme.

3. Filtreleri temizleyin ve çıkartın, bunun için bkz.

4. Emme hortumu ve elektrik kablosunu şekilde

gösterildiği gibi saklayın. Üniteyi kuru bir odaya koyun ve yetkisiz kullanımlara izin vermeyin.116

Vakumlu temizleme sırasında toz geliyor Filtrelerin doğru takıldığını kontrol edin. Filtrelerin hasarlı olmadığını kontrol edin; gerekirse değiştirin. Filtre contalarının yerinde ve sağlam olduğundan emin olun. Otomatik filtre temizleme çalışmıyor Filtre temizleme mekanizmasının çalıştığından emin olmak için solenoid klik sesini dinleyin. Vakum çalışmazsa, satıcınızla temas kurmak veya size en yakın D EWALT yetkili servisinin yerini öğrenmek için DEWALT kataloğuna bakın veya bu kılavuzda belirtilen adresteki DEWALT merkeziyle iletişime geçin. Cihaz açılmıyor. Alet kontrol düğmesinin ACTIVATION ( ) konumunda olduğundan emin olun. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır. Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

EWALT, hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin. Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur. İKAZ: Toz emiciyi T-stack depolama birimi takılı depo başlığından çıkarmayın. Çıkarmanız toz emme filtrelerine hasar verebilir.

GÜÇ KABLOSUNU HORTUMA SABİTLE-

ME (FİG. 1) Güç kablosu (b) D279058CL hortum klipsi kullanılarak (yerel D EWALT bayinizde mevcuttur) emme hortumuna (g) sabitlenebilir. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün. Sorun Giderme

Motor çalışmıyor Güç kablosunu, tapaları ve çıkışı kontrol edin. Açma/kapama düğmesinin ON (

konumunda olduğundan emin olun. Açma/kapama düğmesinin OFF konumunda olduğundan emin olun. Emme gücü düşüyor Emme nozülü, emme borusu, emme hortumu veya filtreleri tıkayan şeyleri temizleyin. Kağıt veya yün torbayı değiştirin. Filtrelerin doğru takıldığını kontrol edin. Filtreleri temizleyin veya değiştirin. Toz toplama kabını boşaltın ve Bakım başlığı altındaki Toz Toplama Kabını Boşaltma sölümüne bakın. Vakum çalışması durdu Termal aşırı yük tetiklemiş olabilir:

1. Vakum sistemini kapatın ve

vakumlu temizleyiciyi güç kaynağından ayırın.

2. Gerekirse, toz toplama kabını

3. Üniteyi soğumaya bırakın.

4. Güç kablosunu uygun bir prize

takın ve test etmek için açma/ kapama düğmesini ON ( ) konumuna getirin. Vakumlu temizleyici çalışmazsa, DEWALT kataloğu çerisinde belirtilen en yakın yetkili DEWALT tamir servisiyle temas kurun veya bu kılavuzda belirtilen adreste bulunan D EWALT bürosuna başvurun.117
