Technische specificaties	Industriële stofzuiger DEWALT DWV901L, vermogen van 1.200 W, capaciteit van 30 liter, HEPA-filtering, luchtstroom van 3.800 l/min.
Gebruik	Ontworpen voor het schoonmaken van bouwplaatsen, het opzuigen van fijne stofdeeltjes en puin, compatibel met diverse draagbare elektrische gereedschappen van DEWALT.
Onderhoud en reparatie	Wasbaar HEPA-filter, gemakkelijk te legen reservoir, beschikbare reserveonderdelen, regelmatig onderhoud aanbevolen om optimale prestaties te garanderen.
Veiligheid	Overbelastingsbeveiligingssysteem, voldoet aan de geldende veiligheidsnormen, gebruik van veilige kabels en stekkers.
Algemene informatie	Gewicht van 12 kg, compacte afmetingen voor gemakkelijk transport, 3 jaar garantie, meegeleverde accessoires: slang, borstels en adapters.

Veelgestelde vragen - DWV901L DEWALT

Hoe kan ik het filter van de DEWALT DWV901L stofzuiger schoonmaken?

Om het filter schoon te maken, verwijder het uit de stofzuiger en tik het voorzichtig af om het stof te verwijderen. Voor een grondigere reiniging kunt u het afspoelen met lauw water. Zorg ervoor dat het volledig droog is voordat u het terugplaatst.

De DEWALT DWV901L stofzuiger gaat niet aan. Wat moet ik doen?

Controleer eerst of de stofzuiger correct is aangesloten. Als het probleem aanhoudt, controleer dan of de zekering is doorgebrand of dat de schakelaar defect is. U kunt ook het stopcontact testen met een ander apparaat om te controleren of het werkt.

Wat is de capaciteit van de tank van de DEWALT DWV901L stofzuiger?

De DEWALT DWV901L stofzuiger heeft een tankcapaciteit van 30 liter, waardoor u langer kunt werken zonder de tank vaak te hoeven legen.

De stofzuiger maakt een vreemd geluid tijdens het gebruik. Wat moet ik doen?

Een vreemd geluid kan duiden op een probleem met de motor of een object dat vastzit in de slang. Zet de stofzuiger uit, haal de stekker uit het stopcontact en controleer op verstoppingen. Als het geluid aanhoudt, wordt aanbevolen contact op te nemen met de klantenservice.

Hoe vervang ik de stofzak van de DEWALT DWV901L?

Om de stofzak te vervangen, opent u het zakcompartiment, verwijdert u de gebruikte zak en plaatst u een nieuwe zak, zorg ervoor dat deze goed vastzit. Sluit vervolgens het compartiment voordat u de stofzuiger gebruikt.

Is de DEWALT DWV901L stofzuiger geschikt voor het opzuigen van vloeistoffen?

Ja, de DEWALT DWV901L is ontworpen om zowel vaste stoffen als vloeistoffen op te zuigen, maar zorg ervoor dat u de instructies in de handleiding volgt voor het reinigen van vloeistoffen om schade aan het apparaat te voorkomen.

Hoe bewaar ik de DEWALT DWV901L stofzuiger op de juiste manier?

Voor optimale opslag zorgt u ervoor dat u de tank leegt, het filter reinigt en de stofzuiger op een droge en koele plaats bewaart. Vermijd blootstelling aan extreme temperaturen.

Zijn de accessoires van de DEWALT DWV901L stofzuiger compatibel met andere modellen?

Sommige accessoires kunnen compatibel zijn met andere DEWALT-modellen, maar het wordt aanbevolen om de compatibiliteit te controleren in de gebruikershandleiding of bij de fabrikant voordat u ze gebruikt.

GEBRUIKSAANWIJZING DWV901L DEWALT

EWALT één van de meest betrouwbare partners van gebruikers van professioneel elektrisch gereedschap. Technische gegevens

DWV901L-QS/GB DWV901L-LX

Spanning V 230 115 Type 1 1 Nominaal vermogen W 1400 1400 Max vermogen W 3600/3000 1840 Vermogen, normale werking (EN 60335-2-69) W 1200 1065 Frequentie Hz 50 50 Beveiligingsklasse IPX4 IPX4 Capaciteit container l 30 30 Hoeveelheid voor vulling(vloeistof) l 17,5 17,5 Debiet(max at blower) l/s 68 64 Negatieve druk(max at blower) kPa 21 20 Debiet (EN 60335-2-69) l/s 29,5 29,5 Negatieve druk (EN 60335-2-69) kPa 11,4 11,4 Filteroppervlak m² 0,3 0,3 Gegevens aansluiting voeding elektrisch gereedschap W 2200/1600 440 Slanglengte m 4,1 4,1 Slangdiameter mm 32 32 Gewicht kg 9,5 9,5 Geluidswaarden bepaald volgens EN 60335-2-69:

(geluidsdruk) dB(A) 80 80

(akoestisch vermogen) dB(A) 93 94

(onzekerheid akoestisch vermogen) dB(A) 3 3

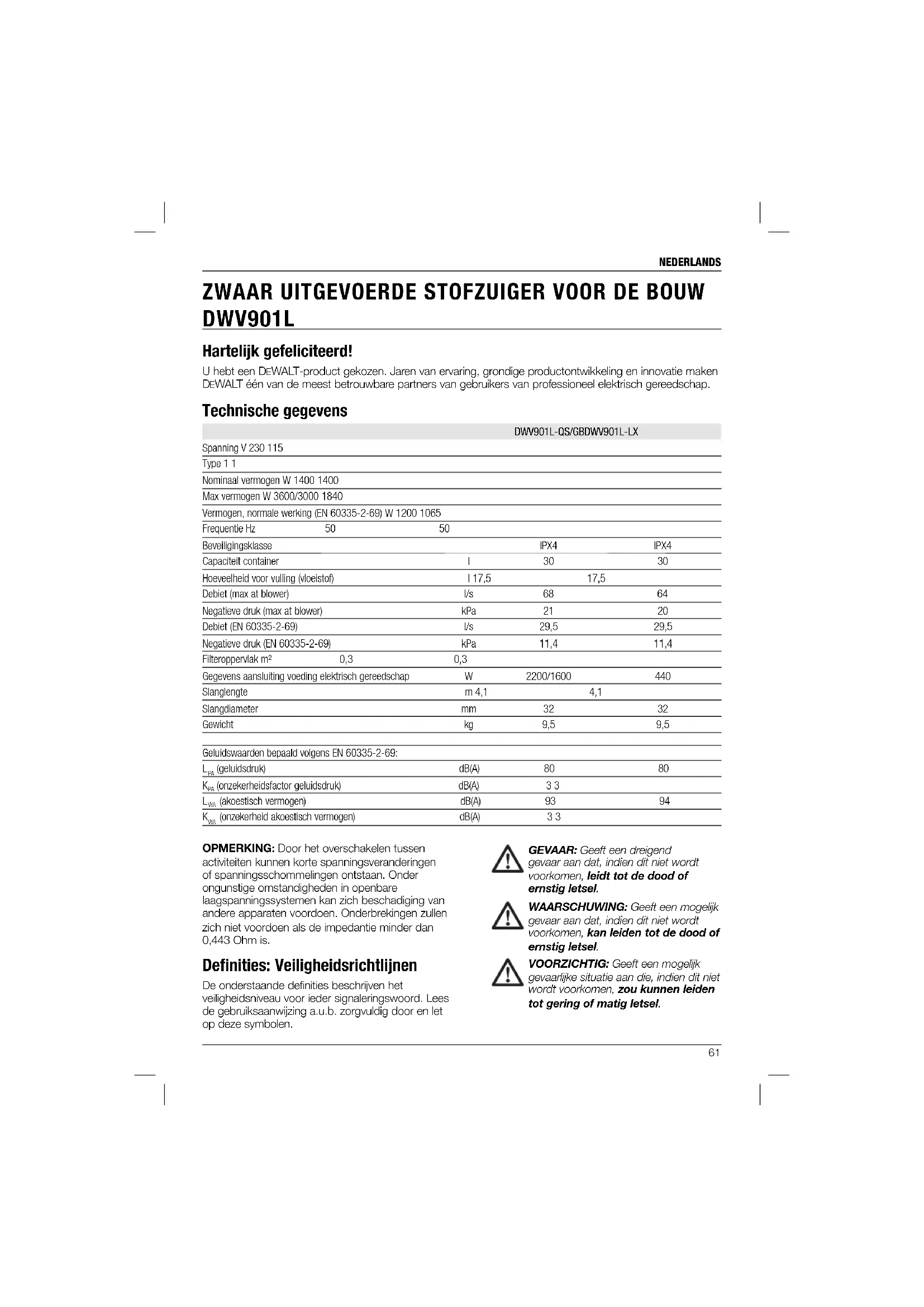

ZWAAR UITGEVOERDE STOFZUIGER VOOR DE BOUW

DWV901L OPMERKING: Door het overschakelen tussen activiteiten kunnen korte spanningsveranderingen of spanningsschommelingen ontstaan. Onder ongunstige omstandigheden in openbare laagspanningssystemen kan zich beschadiging van andere apparaten voordoen. Onderbrekingen zullen zich niet voordoen als de impedantie minder dan 0,443 Ohm is. Defi nities: Veiligheidsrichtlijnen De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen. GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel. WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel. VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel.62 NEDERLANDS

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES

ZODAT U DEZE LATER OOK KUNT RAADPLEGEN. LEES ALLE INSTRUCTIES EN VOLG DEZE OP VOORDAT U DIT APPARAAT IN GEBRUIK NEEMT. WAARSCHUWING: Gebruikers moeten voldoende worden geïnstrueerd over het gebruik van deze machines. WAARSCHUWING: Beperk het risico van elektrische schok. Stel het apparaat niet bloot aan regen. Berg het binnenshuis op.

• Voor ingebruikname moeten gebruikersinformatie, instructies en training worden verstrekt voor het gebruik van de machine en de stoffen waarvoor de machine moet worden gebruikt, waaronder een veilige methode voor het verwijderen en bij het afval verwerken van het verzamelde materiaal.

• Gebruikers moeten eventuele voorschriften voor de veiligheid in acht nemen, die gelden voor de materialen waarmee wordt gewerkt.

• Laat niet het apparaat onbeheerd achter wanneer het is aangesloten op een stroombron. Trek de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voordat het wordt nagezien.

• Sta niet toe dat het apparaat wordt gebruikt als speelgoed. Let goed op wanneer het apparaat wordt gebruikt door kinderen of in de buurt van kinderen.

• Gebruik dit apparaat ALLEEN volgens de beschrijving in de handleiding. Gebruik alleen hulpstukken die door DEWALT worden aanbevolen.

• Gebruik dit apparaat niet met een beschadigd snoer of een beschadigde stekker. Als het apparaat niet goed werkt, of als het is gevallen, beschadigd is, buiten is blijven staan, in het water is gevallen, breng het dan terug naar een servicecentrum.

• Trek het apparaat niet naar u toe aan het snoer, draag het apparaat niet aan het snoer, gebruik het snoer niet als handgreep, klem het snoer niet tussen de deur, trek het snoer niet langs scherpe randen of hoeken. Rij niet met het apparaat over het snoer. Houd het snoer weg bij hete oppervlakken.

• Trek niet de stekker uit het stopcontact door aan het snoer te trekken. Pak de stekker vast, niet het snoer, als u de stekker uit het stopcontact wilt trekken.

• Pak niet de stekker of het apparaat vast met natte handen.

• Steek geen voorwerpen in de openingen van het apparaat. Gebruik het apparaat niet als OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar. EG verklaring van overeenstemming

DEWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met: 2006/42/EG; EN 60335-2-69. Deze producten voldoen ook aan Richtlijn 2014/30/EG en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice-president Techniek

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Belangrijke veiligheidsinstructies WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.63 NEDERLANDS Markeringen op de Stofzuiger Het apparaat is voorzien van de volgende pictogrammen: Lees vóór gebruik de instructiehandleiding. WAARSCHUWING: Dit apparaat bevat schadelijk stof. Het legen en onderhouden, inclusief de verwijdering van de stofzak, mag alleen worden uitgevoerd door opgeleid personeel dat een geschikte beschermende uitrusting draagt. Schakel het apparaat pas in als het gehele filtersysteem is geïnstalleerd. Stofzuigers van klasse L zijn geschikt voor het opzuigen van droog, niet-ontbrandbaar stof met werkplaatsgrenswaarden van >1mg/m³. POSITIE DATUMCODE De datumcode, die ook het jaar van fabricage bevat, is binnen in de behuizing geprint. Voorbeeld: 2014 XX XX Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Stofzuiger 1 Slang 1 DWV9310 connector 2 Filters 1 Gebruiksaanwijzing

• Controleer de stofzuiger, onderdelen of accessoires op beschadigingen die eventueel kunnen zijn ontstaan tijdens transport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt. Beschrijving(afb. 1) WAARSCHUWING: Breng nooit wijzigingen aan in het elektrisch apparaat of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebben. a. Bovenste handgreep/snoerhaspel b. Netsnoer één van de openingen is geblokkeerd; houd het apparaat vrij van stof, pluizen, haar en van alles wat de luchtstroom kan beperken.

• Houd haar, losse kleding, vingers en alle lichaamsdelen weg bij de openingen en bewegende delen.

• Schakel alle bedieningsfuncties uit voordat u de stekker uit het stopcontact trekt.

• Ga extra voorzichtig te werk wanneer u schoonmaakwerkzaamheden uitvoert op een trap.

• Gebruik het apparaat niet voor het opnemen van brandbare of explosieve vloeistoffen, zoals benzine, en gebruik het apparaat niet op plaatsen waar brandbare of explosieve vloeistoffen voorkomen.

• Schokken als gevolg van statische elektriciteit zijn mogelijk op plaatsen waar het droog is of waar de relatieve luchtvochtigheid laag is. Dit is slechts tijdelijk en heeft geen invloed op het gebruik van de zuiger. U kunt de frequentie van schokken door statische elektriciteit verminderen door de lucht te bevochtigen met een luchtbevochtiger of door het accessoire DWV9316-XJ, de niet-statische slang, te gebruiken.

• Voorkom spontane ontbranding, leeg steeds na ieder gebruik het stofreservoir. BEWAAR DEZE INSTRUCTIES: Aanvullende veiligheidsregels

• Neem niet iets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.

• Zuig geen brandbare, explosieve materialen op, zoals kolen, graan of ander fijn verdeeld brandbaar materiaal.

• Zuig geen gevaarlijke, giftige of kankerverwekkende materialen op, zoals asbest of insectenbestrijdingsmiddel.

• Neem nooit explosieve vloeistoffen(bijv. benzine, dieselolie, stookolie, verfverdunner, enz.), zuren of oplosmiddelen op.

• Gebruik de zuiger nooit zonder de filters, behalve zoals wordt beschreven onder Toepassing voor opzuigen van vloeistoffen.

• Sommige houtproducten bevatten conserveringsmiddelen die giftig kunnen zijn. Ga extra voorzichtig te werk en voorkom inademing en contact met de huid wanneer u met deze materialen werkt. Vraag bij uw leverancier van materialen veiligheidinformatie aan en volg de aanwijzingen in deze informatie.

• Gebruik de zuiger niet als opstapje.

• Plaats geen zware voorwerpen op de zuiger.64 NEDERLANDS OPMERKING: Dit apparaat is geschikt voor commercieel gebruik, bijv. in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren, verhuurbedrijven en op bouwplaatsen.

• Dit product is niet bedoeld voor gebruik door personen(waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/ of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje. Als het netsnoer beschadigd is, moet het door de DEWALT-serviceorganisatie worden vervangen door een speciaal geprepareerd snoer dat verkrijgbaar is via de DEWALT-serviceorganisatie. Een verlengsnoer gebruiken Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3–aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit apparaat(zie Technische Gegevens). Het minimale formaat van de geleider is 1,5 mm

; de maximale lengte is 30 m. Rol het snoer altijd volledig af, als u een haspel gebruikt.

MONTAGE EN AANPASSINGEN

(AFB. 1–3) WAARSCHUWING: Beperk het risico van letsel, schakel het apparaat uit en trek de stekker uit het stopcontact voordat u accessoires installeert of verwijdert, voordat u installaties aanpast of wijzigt of wanneer u reparaties uitvoert. Wanneer het apparaat per ongeluk wordt gestart, kan dat letsel tot gevolg hebben. WAARSCHUWING: De filters(i) moeten tijdens het stofzuigen altijd zijn geplaatst, behalve zoals wordt omschreven onder Toepassing voor opzuigen van vloeistoffen bij Bediening. Wanneer u fijn stof opzuigt kunt u ook met een extra papieren zak of een zak van vliesachtig materiaal het leegmaken van het stofreservoir gemakkelijker maken. c. Aan/uit-schakelaar d. Stofzuigkop e. Vergrendeling stofreservoir f. Stofreservoir g. Zuigslang h. Wielen

j. Slangaansluiting met schroefdraad k. Slangriem l. Uitgang voor elektrisch gereedschap m. Regelschakelaar n. Zak o. DWV9130 connector p. AirLock-connector

OPTIE ANTISTATISCHE SLANG

De DWV901L is voorzien van een anti-statisch aardingssysteem. Een antistatische slang kan tegen meerprijs worden aangeschaft bij een officieel servicecentrum. Deze slang (DWV9316-XJ) past op dezelfde manier in het stofzuigsysteem als de standaardslang. Neem contact op met uw leverancier of kijk waar bij u in de buurt een officieel DEWALT-reparatiecentrum is, kijk in de DEWALT- catalogus of neem contact op met het DEWALT- kantoor op het adres dat in deze handleiding wordt vermeld. GEBRUIKSDOEL Deze stofzuigers worden gebruikt voor het opzuigen van fijne deeltjes, zoals van spaanplaat, beton of oppervlaktestof.

Dit apparaat kan worden gebruikt als een industriële stofzuiger en industrieel stofzuigsysteem voor mobiele toepassingen voor het opnemen van allerlei droog, niet-ontbrandbaar stof tot en met stof van Klasse L met grenswaarden voor blootstelling in de werkomgeving groter dan 1 mg/m³. NIET gebruiken in de regen of bij aanwezigheid van brandbare vloeistoffen of gassen. Deze zwaar uitgevoerde stofzuigers zijn bedoeld voor professioneel gebruik. Laat NIET kinderen in contact komen met dit apparaat. Toezicht is vereist wanneer onervaren gebruikers dit apparaat gebruiken. Gebruik de stofzuiger NIET voor explosief stof. Gebruik de stofzuiger NIET in een omgeving waar ontploffingsgevaar is.65 NEDERLANDS

2. Steek de stekker van het elektrisch

gereedschap in het stopcontact (l). OPMERKING: Zie Gegevens aansluiting voeding van elektrisch gereedschap onder Technische Gegevens voor de toleranties voor de voeding van het gereedschap dat in het stopcontact(l)wordt gestoken.

3. Draai de regelschakelaar(m) in de stand

ACTIVATION . Zo kan de stofzuiger automatisch worden in- of uitgeschakeld door middel van het elektrisch gereedschap. OPMERKING: De stofzuiger start automatisch binnen 0,5 seconde en blijft werken tot 15seconden nadat het elektrisch gereedschap is uitgeschakeld.

4. Schakel voor de handmatige stand de

regelschakelaar(m) uit. In de handmatige stand worden het gereedschap en de stofzuiger onafhankelijk van elkaar in- en uitgeschakeld.

5. Uw DEWALT-stofzuiger voor de bouw

is voorzien van het DEWALT AirLock- aansluitsysteem. Met de AirLock is een snelle, zekere aansluiting tussen de zuigslang(g) en het elektrisch gereedschap mogelijk. De AirLock-connector(p) brengt een directe aansluiting tot stand met geschikt DEWALT- gereedschap of door middel van een AirLock- adapter(verkrijgbaar bij de DEWALT-leverancier ter plaatse). Raadpleeg het hoofdstuk Accessoires voor meer informatie over verkrijgbare adapters. OPMERKING: Controleer, als u een adapter gebruikt, dat de adapter stevig op de uitgang van het gereedschap is bevestigd, voordat u onderstaande stappen volgt. a. Controleer dat de kraag van de AirLock- connector in de niet-vergrendelde stand staat. Houd de nokken(q) op de kraag en de AirLock-connector tegenover elkaar, zoals wordt getoond voor de vergrendelde en de niet-vergrendelde stand. b. Duw de AirLock-connector op het aansluitpunt van de adapter. c. Draai de kraag in de vergrendelde stand. OPMERKING: De lagers binnen in de kraag komen vast te zitten in de sleuf en zo wordt de aansluiting vastgezet. Het elektrisch gereedschap is nu stevig aangesloten op het stofafzuigsysteem.

1. Als u een papieren zak of een zak van

vliesachtig materiaal(n) wilt gebruiken, installeer deze zak dan zoals wordt getoond in afbeelding2. OPMERKING: Ga voorzichtig te werk zodat u de zak niet scheurt. Plaats de zak stevig op opening(j) zodat een goede afdichting ontstaat voor maximale stofopvang.

2. Plaats de stofzuigkop(d) op het stofreservoir en

sluit het apparaat goed af door de grendels(e) van het stofreservoir te sluiten.

3. Steek het uiteinde van de slang(g) in de

slangaansluiting met schroefdraad(j) en zet het uiteinde van de slang vast op de tank. BEDIENING Gebruiksinstructies(afb. 1, 4) WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften. WAARSCHUWING: Beperk het risico van letsel, schakel het apparaat uit en trek de stekker uit het stopcontact voordat u accessoires installeert of verwijdert, voordat u installaties aanpast of wijzigt of wanneer u reparaties uitvoert. Wanneer het apparaat per ongeluk wordt gestart, kan dat letsel tot gevolg hebben.

1. Steek de stekker van het netsnoer in een

geschikt stopcontact.

2. Draai de aan/uit-schakelaar(c) in de stand AAN

3. Volg de aanwijzing onder Aansluiten op

elektrisch gereedschap als u de aansluiting tot stand wilt brengen met elektrisch gereedschap dat u gebruikt. OPMERKING: Als de regelschakelaar van het gereedschap is ingeschakeld, en er is geen netsnoer in het stopcontact (l) gestoken, zal de stofzuiger kort inschakelen en daarna weer uitschakelen ten teken dat de regelschakelaar (m) in de stand ON (Aan) staat. AANSLUITEN OP ELEKTRISCH GEREEDSCHAP (AFB. 1, 4, 5) WAARSCHUWING: Gebruik alleen stopcontact(l) voor doeleinden die worden vermeld in de instructies.

1. Steek de stekker van het netsnoer van de

stofzuiger in een geschikt stopcontact.66 NEDERLANDS VOORZICHTIG: Reinig het toestel dat het waterniveau beperkt, regelmatig en onderzoek het op tekenen van beschadiging. Zie afb. 7. OPMERKING: Verwijder NIET de vlotter(s), wanneer u dat doet zal dat leiden tot beschadiging van de stofzuiger. De vlotter zorgt ervoor dat er geen water in de motor kan doordringen. Ga als volgt te werk voordat u de stofzuiger voor het opnemen van vloeistoffen gebruikt:

• Controleer dat het reservoir leeg is en niet al te stoffig.

• Verwijder de filters(i).

• Steek de stekker van de stofzuiger in een met een aardlekschakelaar beveiligd stopcontact. WAARSCHUWING: Gebruik de machine in deze stand niet voor stof van Klasse L. HET RESERVOIR LEEGMAKEN (AFB. 1, 7) De vlotterafsluiter(s) zal de luchtstroom naar de motoren blokkeren, wanneer het reservoir vol is en het geluid van de motoren zal ineens anders zijn. Wanneer de motor een hoog, gierend geluid maakt en de stroom lucht/water stopt, moet u het reservoir leegmaken.

1. Zet de stofzuiger uit en trek de stekker uit het

2. Maak de vergrendelingen(e) van het

stofreservoir los en verwijder de stofzuigkop(d).

3. Ledig de inhoud van het reservoir(f) in een

geschikte container of afvoer. WEER OVERSCHAKELEN NAAR HET ZUIGEN VAN DROGE STOFFEN(AFB. 1)

1. Ledig het reservoir, raadpleeg de instructies in

Het reservoir leegmaken.

2. Plaats het reservoir ondersteboven tot het

droog is. Gebruik NIET een nat reservoir voor het opzuigen van stof.

3. Plaats de stofzuigkop(d) op een vlak oppervlak

tot de kop droog is.

4. Plaats de filters weer wanneer de stofzuigkop

droog is. Zie Filters onder Onderhoud.

5. Plaats, wanneer het reservoir droog is, de

stofzuigkop(d) op het stofreservoir en zet de kop vast door de grendels(e) van het stofreservoir te sluiten.

SYSTEMEN VOOR AUTOMATISCHE FILTERREINIGING

Deze stofzuiger heeft een uiterst effectief systeem voor filterreiniging waardoor het verstopt raken van filters tot een minimum wordt beperkt. Iedere 30 seconden wordt één van de twee filters automatisch gereinigd. Het reinigingsproces wisselt af tussen de filters en blijft de gehele levensduur van het toestel werkzaam. OPMERKING: Het is normaal dat u tijdens dit proces een klikkend geluid hoort. OPMERKING: Na vele uren gebruik zal het automatische filterreinigingssysteem misschien niet effectief zijn. Wanneer dit gebeurt moeten de filters misschien worden gereinigd of vervangen. Raadpleeg Filter onder Onderhoud. PARKEERREM (AFB. 1, 6) De parkeerrem blokkeert één wiel zodat de stofzuiger niet kan wegrollen.

1. U kunt de parkeerrem inschakelen door op de

‘ON’-zijde van de rem te duwen.

2. U kunt de parkeerrem uitschakelen door op de

‘OFF’-zijde van de rem te duwen. STOFZAK UITNEMEN / VERWISSELEN(AFB. 1) WAARSCHUWING: Gebruik geschikte beschermende uitrusting zoals een stofmasker en handschoenen wanneer u gebruikte stofzakken hanteert.

1. Zet de stofzuiger uit en trek de stekker uit het

2. Maak de vergrendelingen(e) van het

stofreservoir los en verwijder de stofzuigkop(d).

3. Trek de stofzak voorzichtig uit de opening(j).

4. Sluit de opening van de stofzak stevig af

wanneer u de zak uit de machine haalt.

5. Verwerk de stofzak bij het afval in een geschikte

container, volgens de wettelijke bepalingen.

TOEPASSING VOOR OPZUIGEN VAN VLOEISTOFFEN

(AFB. 1, 7) WAARSCHUWING: Sluit NIET elektrisch gereedschap aan op stopcontact(l) wanneer u de stofzuiger gebruikt voor het opzuigen van vloeistoffen. WAARSCHUWING: Steek de stekker van de stofzuiger in een stopcontact dat is beveiligd met een aardlekschakelaar wanneer u de stofzuiger gebruikt voor het opzuigen van vloeistoffen. WAARSCHUWING: Schakel de machine onmiddellijk uit als er schuim of vloeistof ontsnapt.67 NEDERLANDS overeenstemming met eventuele actuele voorschriften voor de verwerking van dergelijk afval.

• Voor machines van Klasse M moet de buitenzijde van de machine worden gereinigd met behulp van een stofzuiger en schoon worden geveegd of worden behandeld met een afdichtmiddel voordat de machine uit een gevaarlijk gebied wordt verwijderd. Alle onderdelen van de machine moeten worden beschouwd als verontreinigd wanneer zij uit een gevaarlijk gebied zijn verwijderd en de juiste maatregelen moeten worden getroffen om te voorkomen dat stof wordt verspreid.

• Voor systemen voor stofafzuiging is het nodig te zorgen voor een afdoende luchtvervanging L in de ruimte, als de lucht terug wordt geblazen in de ruimte. (OPMERKING: Raadpleging van Nationale Voorschriften is noodzakelijk.) Filter(afb. 1, 8, 9)

VERZORGING VAN FILTERS

De filters die bij deze stofzuiger worden geleverd, zijn filters met een lange levensduur. De filters kunnen ALLEEN EFFECTIEF zijn bij het tot een minimum beperken van de recirculatie van het stof als zij op juiste wijze zijn geïnstalleerd en in goede staat zijn. WAARSCHUWING: Gebruik geschikte beschermende uitrusting zoals een stofmasker en handschoenen wanneer u de filters hanteert. Filters uitnemen

1. Draai de aan/uit-schakelaar(c) in de stand OFF

(O) en trek de stekker uit het stopcontact.

2. Maak de vergrendelingen(e) van het

stofreservoir los en neem de stofzuigkop(d) van het reservoir. Plaats de stofzuigkop op een vlak oppervlak tot de kop droog is.

3. Draai elk van de filters(i) naar links door het

vast te pakken aan het kunststof uiteinde, zoals wordt afgebeeld, en neem het voorzichtig van de kop, let er daarbij op dat er geen vuil in de montageopening valt. OPMERKING: Ga voorzichtig te werk zodat het materiaal van de filter niet wordt beschadigd. Afsluiten/Transporteren (fi g. 1)

1. Draai de aan/uit-schakelaar(c) in de stand OFF.

2. Trek de stekker uit het stopcontact.

3. Berg het netsnoer(b) op door het om de

bovenste handgreep/snoerhaspel(a) te winden, zoals wordt afgebeeld.

4. Zet bij vervoer in een voertuig de machine vast.

ONDERHOUD Uw DEWALT-apparaat is ontworpen voor gebruik gedurende een lange periode en met een minimum aan onderhoud. Voortdurend gebruik naar tevredenheid is afhankelijk van de juiste verzorging en regelmatige reiniging van het apparaat. WAARSCHUWING: Beperk het risico van letsel, schakel het apparaat uit en trek de stekker uit het stopcontact voordat u accessoires installeert of verwijdert, voordat u installaties aanpast of wijzigt of wanneer u reparaties uitvoert. Wanneer het apparaat per ongeluk wordt gestart, kan dat letsel tot gevolg hebben. WAARSCHUWING: Als de gebruiker de machine wil nazien, moet het apparaat worden gedemonteerd, gereinigd en onderhouden, voor zover dat redelijkerwijs in de praktijk mogelijk is, zonder dat er gevaar ontstaat voor onderhoudspersoneel en anderen. Geschikte maatregelen vooraf zijn onder meer ontsmetting voorafgaand aan demontage, toepassing van gefilterde ventilatie ter plaatse, reiniging van de onderhoudsplek en geschikte persoonlijke bescherming.

• De fabrikant, of een opgeleide monteur moet ten minste jaarlijks een technische inspectie uitvoeren, die bestaat uit, bijvoorbeeld, inspectie van filters op beschadiging, luchtdichtheid van de machine en een juist functioneren van het regelmechanisme.

• Wanneer service- of reparatiewerkzaamheden worden uitgevoerd, moeten alle verontreinigde items die niet naar tevredenheid kunnen worden gereinigd, als afval worden verwerkt; dergelijke items moeten worden opgeruimd in ondoordringbare zakken in68 NEDERLANDS Reiniging WAARSCHUWING: Gebruik nooit oplosmiddelen of andere scherpe chemicaliën voor het reinigen van de niet-metalen onderdelen van het apparaat. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt, verzwakken. Gebruik nooit een vloeistof binnen in de machine; dompel nooit een onderdeel van het apparaat onder in een vloeistof.

1. Reinig de buitenzijde van het stofafzuigsysteem

met een stofzuiger. Reinig het apparaat verder met een doek die alleen wat vochtig is gemaakt met water en een milde zeepoplossing, als dat nodig is.

2. Gooi de doek na gebruik weg in een geschikte

container. Opslag(afb. 1)

1. Ledig het reservoir, raadpleeg de instructies in

Het reservoir leegmaken onder Bediening.

2. Reinig de stofzuiger van binnen en van buiten.

Raadpleeg Reiniging.

3. Reinig of vervang filters, raadpleeg Filters.

4. Berg de zuigslang en het netsnoer op zoals in

de afbeelding wordt getoond. Plaats het toestel in een droge ruimte en zorg ervoor dat het niet door onbevoegden kan worden gebruikt. Optionele accessoires WAARSCHUWING: Omdat accessoires die niet door DEWALT worden aangeboden, niet zijn getest op gebruik met dit product, kan het gebruik van dergelijke accessoires met dit apparaat gevaarlijk zijn. Beperk het risico van letsel, gebruik alleen door DEWALT aanbevolen accessoires met dit product. ACCESSOIRES DWV9340-XJ Filter DWV9315-XJ Niet-indrukbare slang DWV9316-XJ Antistatische slang DWV9401-XJ Papieren zak DWV9400-XJ Kunststof voering DWV9402-XJ Zak van vliesmateriaal DWV9500-XJ Vac Rack 4 Als de onderzijde van de stofzuigkop(d) moet worden gereinigd, gebruik dan een doek die vochtig is gemaakt met een water en een milde zeepoplossing en laat de kop drogen. Gooi de doek weg in een geschikte container.

5. Inspecteer de filters op slijtage, scheuren

of andere beschadigingen. D EWALT filtermembranen zijn voorzien van een teflon- coating. Een vorm van beschadiging of slijtage kan zijn het van het membraan afbladderen van de teflon-coating, zie afb 8. OPMERKING: Als er twijfel bestaat over de staat waarin de filters verkeren, MOETEN zij worden vervangen. Gebruik filters NIET LANGER als zij zijn beschadigd. WAARSCHUWING: Reinig nooit filters met druklucht of een borstel, omdat u dan het membraan zult beschadigen en er stof door het filter kan passeren. Tik, zo nodig, voorzichtig tegen het harde oppervlak of spoel het filter af met water op kamertemperatuur en laat het drogen. Het is eigenlijk niet nodig filters te reinigen, ook niet als het filter bedekt is met stof. Het automatische filterreinigingssysteem zorgt ervoor dat het filter maximaal blijft presteren en blijft werken. Vervang filters als u ziet dat het filtermembraan beschadigd is. Filters gaan gewoonlijk tussen zes en twaalf maanden mee, afhankelijk van gebruik en onderhoud. Filters plaatsen

1. Controleer dat de filterafdichting(t) op z’n plaats

2. Houd de schroefdraad van de filter(u) tegenover

de draad van de stofzuigkop en draai de filter met niet te veel kracht naar rechts vast. OPMERKING: Ga voorzichtig te werk zodat het materiaal van de filter niet wordt beschadigd.

3. Plaats de stofzuigkop(d) op het container

en zet vast door de grendels(e) van het stofreservoir te sluiten. Smering Dit apparaat extra smeren is niet nodig.69 NEDERLANDS Problemen oplossen PROBLEEM OPLOSSING Motor loopt niet Controleer het netsnoer, de stekkers en het stopcontact. Controleer dat de aan/uit- schakelaar in de stand ON (

staat. Controleer dat de regelschakelaar in de stand OFF staat. Het zuigvermogen neemt af. Verwijder blokkeringen uit de zuigmond, de zuigbuis, zuigslang of de filters. Vervang de papieren zak of de zak van vliesmateriaal. Controleer dat de filters goed zijn geïnstalleerd. Reinig of vervang de filters. Ledig het stofreservoir, raadpleeg Het reservoir leegmaken onder Bediening. De stofzuiger stopt. De thermische overbelastingsbeveiliging is ingeschakeld.

1. Zet de stofzuiger uit en trek de

stekker van de stofzuiger uit het stopcontact.

2. Ledig het stofreservoir, als dat

3. Laat het toestel afkoelen.

4. Steek de stekker van het

netsnoer in een geschikt stopcontact en test het toestel door de Aan/uit-schakelaar in de stand ON ( ) te zetten. Neem, als de stofzuiger niet start, contact op met uw leverancier of kijk waar bij u in de buurt een officieel DEWALT-reparatiecentrum is, kijk in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat in deze handleiding wordt vermeld. Er komt tijdens het stofzuiger stof uit de machine. Controleer dat de filters goed zijn geïnstalleerd. Controleer dat de filters niet beschadigd zijn; vervang ze als dat nodig is. Controleer dat de filterafdichting op z’n plaats en stevig vastzit.

EWALT AirLock-systeem DWV9000 Aansluiting door draaivergrendeling DWV9110 Tapse rubberen adapter van 29-35mm DWV9120 Rubberen adapter toenemend in omvang van 35-38mm DWV9130 Adapter met een buitendiameter van 35 mm DWV9150 Hoekadapter met buitendiameter van 35 mm VAC RACK DWV9500 INSTALLATIE(AFB. 10) OPMERKING: De DWV901LT wordt geleverd met het DWV9500 vac-rack-hulpstuk al geinstalleerd,

1. Draai de 4 schroeven van de draaghandgreep

los met een T-25 ster-bit en neem de draaghandgreep los.

2. Installeer de vac-rack met behulp van de

schroeven van de draaghandgreep. Zet ze terug in hun oorspronkelijke gaten en zet ze vast.

3. Gebruik de 2 schroeven(v) die zijn geleverd,

door ze in achterste gaten van het vac-rack te plaatsen. Duw iedere schroef naar beneden door het materiaal heen en in de verborgen schroefnok eronder. Zet ze vast. VOORZICHTIG: Let erop dat de inhoud van de 14-liter opslagunits de 9kg niet overschrijdt, maximaal 2 opslag-units per stofzuiger. Let erop dat de inhoud van de 28-liter opslagunits de 18 kg niet overschrijdt, 1 opslag-unit per stofzuiger. Wanneer de aanbevolen hoogte en/of het aanbevolen gewicht wordt overschreden, dan kan dat leiden tot een instabiele stofzuiger en dat kan letsel en schade veroorzaken. KENNISGEVING: Verwijder de kop van de stofzuiger niet van de tank terwijl de T-stack opslag-units zijn bevestigd. Wanneer u dat doet kan dat beschadiging van de filters van de stofzuiger tot gevolg hebben. HET NETSNOER VASTZETTEN OP DE SLANG(AFB. 1) Het netsnoer(b) kan worden vastgezet op de zuigslang(g) met de slangklem D279058CL(verkrijgbaar bij uw lokale DEWALT- leverancier). Vraag uw dealer om nadere informatie over de juiste accessoires.70 NEDERLANDS PROBLEEM OPLOSSING Automatische filterreiniging werkt niet Luister of u een elektromagneer hoort klikken zodat u weet dat het filterreinigingsmechanisme werkt. Als de stofzuiger niet weer start, neem dan contact op met uw leverancier of kijk in de

EWALT-catalogus waar bij u in de buurt een officieel DEWALT- reparatiecentrum is of neem contact op met het DEWALT- kantoor dat in deze handleiding wordt vermeld. Het lukt niet het elektrisch gereedschap in te schakelen. Controleer dat de regelschakelaar in de stand ACTIVATION staat

Bescherming van het milieu Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden. Als u op een dag bemerkt dat uw DEWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling. Gescheiden inzameling van gebruikte producten of verpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft. DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt. U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.71 NORSK Gratulerer! Du har valgt et DEWALT produkt. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy. Tekniske data
