Características técnicas	Aspirador industrial DEWALT DWV901L, potência de 1 200 W, capacidade de 30 litros, filtração HEPA, fluxo de ar de 3 800 l/min.
Uso	Projetado para limpeza de canteiros de obras, aspiração de poeiras finas e detritos, compatível com várias ferramentas elétricas portáteis DEWALT.
Manutenção e reparo	Filtro HEPA lavável, reservatório fácil de esvaziar, peças de reposição disponíveis, manutenção regular recomendada para garantir o desempenho.
Segurança	Sistema de proteção contra sobrecarga, conforme as normas de segurança vigentes, uso de cabos e tomadas seguros.
Informações gerais	Peso de 12 kg, dimensões compactas para transporte fácil, garantia de 3 anos, acessórios incluídos: mangueira, escovas e adaptadores.

Perguntas frequentes - DWV901L DEWALT

Como posso limpar o filtro do aspirador DEWALT DWV901L?

Para limpar o filtro, retire-o do aspirador e bata suavemente para remover o pó. Para uma limpeza mais profunda, você pode enxaguá-lo com água morna. Certifique-se de deixá-lo secar completamente antes de recolocá-lo.

O aspirador DEWALT DWV901L não liga. O que fazer?

Verifique primeiro se o aspirador está corretamente conectado. Se o problema persistir, verifique se o fusível está queimado ou se o interruptor está defeituoso. Você também pode testar a tomada com outro aparelho para garantir que está funcionando.

Qual é a capacidade do reservatório do aspirador DEWALT DWV901L?

O aspirador DEWALT DWV901L tem uma capacidade de reservatório de 30 litros, o que permite trabalhar por mais tempo sem precisar esvaziar o reservatório com frequência.

O aspirador faz um barulho estranho durante o funcionamento. O que devo fazer?

Um barulho estranho pode indicar um problema no motor ou um objeto bloqueado na mangueira. Desligue o aspirador, desconecte-o e verifique se há obstruções. Se o barulho persistir, é aconselhável contatar o serviço pós-venda.

Como posso substituir o saco filtrante no DEWALT DWV901L?

Para substituir o saco filtrante, abra o compartimento do saco, remova o saco usado e insira um novo, certificando-se de que está bem fixado. Feche o compartimento antes de usar o aspirador.

O aspirador DEWALT DWV901L é adequado para aspirar líquidos?

Sim, o DEWALT DWV901L é projetado para aspirar sólidos e líquidos, mas certifique-se de seguir as instruções do manual para a limpeza de líquidos para não danificar o aparelho.

Como armazenar corretamente o aspirador DEWALT DWV901L?

Para um armazenamento ideal, esvazie o reservatório, limpe o filtro e guarde o aspirador em um local seco e fresco. Evite expô-lo a temperaturas extremas.

Os acessórios do aspirador DEWALT DWV901L são compatíveis com outros modelos?

Alguns acessórios podem ser compatíveis com outros modelos DEWALT, mas é recomendável verificar a compatibilidade no manual de uso ou com o fabricante antes de usá-los.

MANUAL DE UTILIZADOR DWV901L DEWALT

Tensão V 230 115 Tipo 1 1 Potência nominal W 1400 1400 Potência máxima W 3600/3000 1840 Potência, funcionamento normal (EN 60335-2-69) W 1200 1065 Frequência Hz 50 50 Classe de protecção IPX4 IPX4 Capacidade do recipiente l 30 30 Quantidade de enchimento(líquida) l 17,5 17,5 Caudal(max at blower) l/s 68 64 Pressão negativa(max at blower) kPa 21 20 Caudal (EN 60335-2-69) l/s 29,5 29,5 Pressão negativa (EN 60335-2-69) kPa 11,4 11,4 Superfície do filtro m² 0,3 0,3 Dados de ligação de alimentação da ferramenta eléctrica W 2200/1600 440 Comprimento da mangueira m 4,1 4,1 Diâmetro da mangueira mm 32 32 Peso kg 9,5 9,5 Valores acústicos determinados de acordo com a norma EN 60335-2-69:

(pressão sonora) dB(A) 80 80

(variabilidade da pressão sonora) dB(A) 3 3

(potência sonora) dB(A) 93 94

(variabilidade da potência sonora) dB(A) 3 3

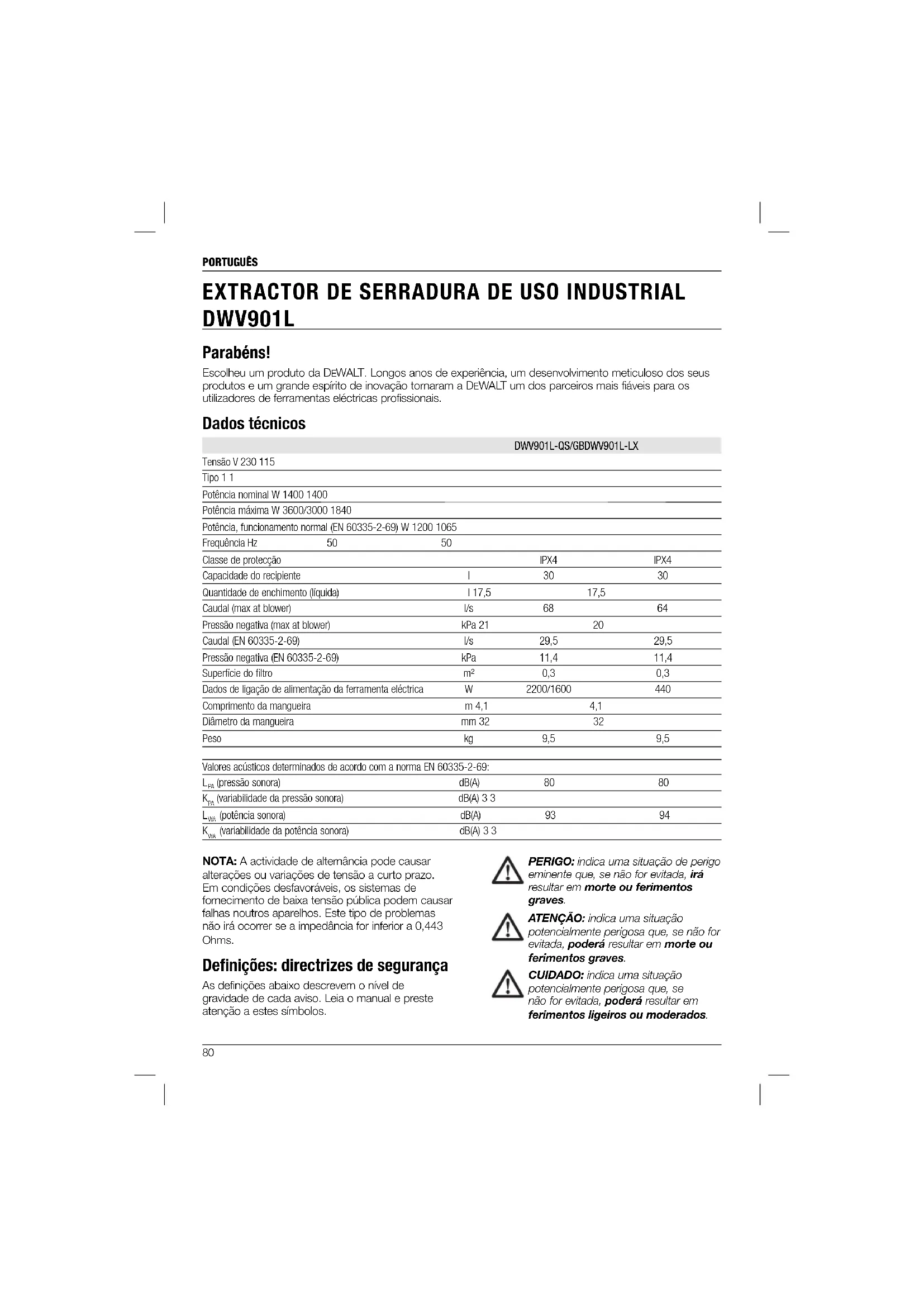

EXTRACTOR DE SERRADURA DE USO INDUSTRIAL

DWV901L NOTA: A actividade de alternância pode causar alterações ou variações de tensão a curto prazo. Em condições desfavoráveis, os sistemas de fornecimento de baixa tensão pública podem causar falhas noutros aparelhos. Este tipo de problemas não irá ocorrer se a impedância for inferior a 0,443 Ohms. Defi nições: directrizes de segurança As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos. PERIGO: indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves. ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves. CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.81 PORTUGUÊS ANTES DE UTILIZAR ESTE EQUIPAMENTO, LEIA E SIGA TODAS AS INSTRUÇÕES. ATENÇÃO: os operadores devem receber instruções adequadas sobre a utilização destas máquinas. ATENÇÃO: para reduzir o risco de choque eléctrico. Não exponha o equipamento à chuva. Armazene num espaço fechado.

• Antes de utilizarem o equipamento, os operadores irão receber informações, instruções com informação e formação no que respeita à utilização do equipamento e o material para o qual será utilizado, incluindo o método seguro de remoção e eliminação do material recolhido.

• Os operadores devem cumprir quaisquer regulamentações de segurança adequadas para os materiais que estão a ser processados.

• Não deixe o equipamento sem assistência quando estiver ligado a uma fonte de alimentação. Desligue a ficha da tomada quando não estiver a utilizá-lo e antes de enviá-lo para reparação.

• Não deixe que o equipamento seja utilizado como um brinquedo. Preste especial atenção se o equipamento for utilizado por crianças ou perto das mesmas.

• Utilize o equipamento APENAS como descrito neste manual. Utilize apenas os acessórios recomendados pela D EWALT.

• Não utilize este equipamento com um cabo ou ficha danificado. Se o equipamento não funcionar correctamente, ou se o deixar cair, ficar danificado, se o deixar no exterior ou o deixar cair dentro de água, envie-o para um centro de assistência.

• Não deve puxar nem transporte a ferramenta pelo fio, utilizar o fio como pega, entalar o fio na porta ou puxar o fio perto de extremidades ou cantos afiados. Não ligue a ferramenta sobre o cabo. Mantenha o cabo afastado de superfícies aquecidas.

• Não puxe o cabo para desligar a ferramenta. Para desligar a ferramenta, retire a ficha, não puxe o cabo.

• Não segure na ficha ou na ferramenta com as mãos húmidas.

• Não coloque objectos dentro dos orifícios da ferramenta. Não utilize a ferramenta com os orifícios obstruídos; mantenha-a limpa em termos de pó, fios, cabelos e qualquer substância que possa reduzir o fluxo de ar.

• Mantenha substâncias como cabelos, roupa larga, dedos e todas as partes do AVISO: indica uma prática(não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais. Indica risco de choque eléctrico. Indica risco de incêndio. Declaração de conformidade da CE

A DEWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN 60335-2-69. Além disso, estes produtos também se encontram em conformidade com a Directiva 2014/30/CE e 2011/65/UE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual. O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT. Horst Grossmann Vice-presidente da Divisão de Engenharia DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções. Instruções importantes de segurança ATENÇÃO! leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. GUARDE TODOS OS AVISOS E INSTRUÇÕES

PARA FUTURA REFERÊNCIA82

PORTUGUÊS Marcas no extractor de serradura O equipamento apresenta os seguintes pictogramas: Leia o manual de instruções antes de utilizar o equipamento. ATENÇÃO: Esta ferramenta contém poeiras nocivas. O esvaziamento e a manutenção, incluindo a remoção do saco da serradura, só podem ser efectuados por pessoal devidamente formado com equipamento de protecção adequado. Só deve ligar a ferramenta quando estiver instalado o sistema completo do filtro. Os extractores de serradura de classe L são adequados para a extracção de poeiras secas e não combustíveis com valores de limite de espaço de >1mg/m³. POSIÇÃO DO CÓDIGO DE DATA O código de data, o qual também inclui o ano de fabrico, está impresso na superfície do equipamento. Exemplo: 2014 XX XX Ano de fabrico Conteúdo da embalagem A embalagem contém: 1 Extractor de serradura 1 Mangueira 1 Conector DWV9310 2 Filtros 1 Manual de instruções

• Verifique se o extractor de serradura, as peças ou os acessórios apresentam danos que possam ter ocorrido durante o transporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento. corpo afastadas de orifícios e peças em movimento.

• Antes de desligar o aparelho, desligue todos os controlos.

• Tenha especial cuidado quando limpar escadas.

• Não utilize a ferramenta para recolher líquidos inflamáveis ou combustíveis, como gasolina nem utilize-as em locais onde existam esse tipo de líquidos.

• É provável que ocorram choques de electricidade estática em locais secos ou se a percentagem de humidade relativa for reduzida. Isto é apenas temporário e não afecta a utilização do vácuo. Para reduzir a frequência de choques de electricidade estática, adicione humidade ao ar com uma consola, o humidificador instalado ou utilize a mangueira DWV9316-XJ sem estática.

• Para evitar uma combustão espontânea, esvazie a caixa de metal após cada utilização.

• Não agarre qualquer material que esteja a arder ou com fumo, como cigarros, fósforos ou cinzas quentes.

• Não utilize a ferramenta para aspirar materiais combustíveis e explosivos, como carvão, grãos ou outros materiais combustíveis finos.

• Não utilize a ferramentas para aspirar materiais perigosos, tóxicos ou cancerígenos, como amianto ou pesticida.

• Nunca recolha líquidos explosivos(por exemplo, gasolina, gasóleo, óleo aquecido, diluente, etc.), ácidos ou solventes.

• Não utilize o vácuo sem os filtros instalados, excepto indicação em contrário em Aplicações de extracção de líquidos.

• Alguns tipos de madeira contêm conservantes que podem ser tóxicos. Quando trabalhar com estes materiais, tenha especial atenção para impedir a inalação e o contacto com a pele. Solicite e siga quaisquer informações de segurança disponíveis fornecidas pelo seu fornecedor de material.

• Não utilize o vácuo como escada de mão.

• Não coloque objectos pesados sobre o vácuo.83 PORTUGUÊS Estes aspiradores de uso industrial destinam-se apenas a utilização profissional. NÃO deixe que as crianças entrem em contacto com esta ferramenta. É necessário supervisão quando este carregador for manuseado por utilizadores inexperientes. NÃO utilize o extractor de serradura para poeira combustível. NÃO utilize o extractor de serradura em ambientes explosivos. NOTA: Esta ferramenta é adequada para uso comercial, por exemplo, hotéis, escolas, hospitais, fábricas, lojas, escritórios, empresas de aluguer e em obras.

• Este produto não deve ser utilizado por pessoas(incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto. Segurança eléctrica O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta. Se o cabo de alimentação estiver danificado, deve ser substituído pela organização de assistência da DEWALT por um cabo especialmente preparado, disponível através da organização de assistência da DEWALT. Utilizar uma extensão Se for necessário utilizar uma extensão, utilize uma extensão de 3 núcleos aprovada, adequada para a entrada de corrente desta ferramenta(consulte Dados técnicos). O tamanho mínimo do condutor é de 1,5 mm

; o comprimento máximois 30 m. Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

(FIG. 1–3) ATENÇÃO: Para reduzir o risco de ferimentos, desligue a ferramenta e retire a ficha da fonte de alimentação antes de instalar e remover acessórios, ajustar ou alterar as instalações ou efectuar reparações. Um arranque acidental pode causar lesões. Descrição(fi g. 1) ATENÇÃO: Nunca modifique a ferramenta eléctrica ou qualquer parte da mesma. Tal poderia resultar em danos ou ferimentos. a. Pega superior/enrolador do fio b. Cabo de alimentação c. Interruptor de alimentação para ligar/desligar d. Parte superior de vácuo e. Patilha da caixa de metal f. Caixa de metal g. Mangueira de aspiração h. Rodízios

O modelo DWV901L está equipado com um sistema de terra antiestática. Se for necessário adquirir uma mangueira antiestática para o modelo, sem custo adicional, no centro de assistência autorizado. A mangueira (DWV9316-XJ) encaixa no sistema de extracção de serradura da mesma maneira que a mangueira padrão. Para contactar o seu revendedor ou verificar a localização do seu agente de reparação autorizado da D EWALT mais próximo no catálogo da DEWALT ou contacte o escritório da DEWALT através da morada indicada neste manual.

Esta ferramenta pode ser utilizada como aspirador industrial e extractor de serradura para as operações móveis com capacidade para todos os tipos de poeiras secas, não combustíveis, até à poeira classe L, com valores de limite para exposição ocupacional superior a 1 mg/m³. NÃO utilize a ferramenta se chover ou na presença de líquidos ou gases inflamáveis.84 PORTUGUÊS LIGAÇÃO A FERRAMENTAS ELÉCTRICAS (FIG. 1, 4, 5) ATENÇÃO: Utilize apenas a saída (l) para os fins especificados nas instruções.

1. Ligue o cabo de alimentação do aspirador à

NOTA: Consulte Dados de ligação de alimentação das ferramentas eléctricas em Dados técnicos para saber qual é a capacidade de potência da ferramenta que será ligada à tomada (l).

3. Rode o interruptor de controlo da ferramenta

(m) para a posição ACTIVATION (Activação) . Isto permite à ferramenta eléctrica ligar ou desligar automaticamente a função de vácuo. NOTA: O dispositivo de limpeza por vácuo é iniciado automaticamente 0,5 segundos e continua a funcionar durante 15 segundos depois da ferramenta eléctrica ter sido desligada.

4. Para mudar para o modo manual, desligue o

interruptor de controlo da ferramenta (m). No modo manual, a ferramenta e o sistema de vácuo são ligados e desligados de maneira independente.

5. O extractor de serradura de construção da

DEWALT está equipado com um sistema de ligação DEWALT AirLock. O AirLock permite uma ligação rápida e segura entre a mangueira de aspiração(g) e a ferramenta eléctrica. O conector AirLock(p) permite uma ligação directa a ferramentas compatíveis da DEWALT ou através da utilização de um adaptador AirLock(disponível a partir do seu fornecedor DEWALT local). Consulte a secção Acessórios para obter mais informações sobre os adaptadores disponíveis. NOTA: Se utilizar um adaptador, certifique- se de que está encaixado com firmeza na ferramenta antes de seguir os passos indicados abaixo. a. Certifique-se de que o anel no conector AirLock está desbloqueado. Alinhe as ranhuras(q) no anel e o conector AirLock, como indicado para as posições de desbloqueio e bloqueio. b. Empurre o conector AirLock para dentro do conector do adaptador. c. Rode o anel para a posição de bloqueio. ATENÇÃO: Os filtros(i) devem estar sempre instalados quando aspirar, excepto indicação em contrário em Aplicações de extracção de líquidos em Operação. Quando aspirar pó fino, também pode utilizar um saco de papel ou um saco de velo para esvaziar a caixa de metal mais depressa.

1. Se utilizar o saco de papel ou velo opcional(n),

instale-o de acordo com a figura 2. NOTA: tenha cuidado para não rasgar o saco. Coloque devidamente o saco dentro da entrada(j) para que fique hermético para o máximo desempenho da recolha de serradura.

2. Coloque a parte superior do aspirador(d) sobre

a caixa de metal e fixe-a, fechando as patilhas da caixa de metal(e).

3. Insira uma extremidade da mangueira (g) na

entrada da mangueira roscada (j) e aperte a extremidade da mangueira no depósito. FUNCIONAMENTO Instruções de utilização(fi g. 1, 4) ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis. ATENÇÃO: Para reduzir o risco de ferimentos, desligue a ferramenta e retire a ficha da fonte de alimentação antes de instalar e remover acessórios, ajustar ou alterar as instalações ou efectuar reparações. Um arranque acidental pode causar lesões.

1. Ligue o cabo de alimentação a uma tomada

posição ON (Ligado) ( ).

3. Siga a instrução indicada em Ligação a

ferramentas eléctricas para ligar a ferramenta eléctrica que pretende utilizar. NOTA: Se o interruptor de controlo da ferramenta estiver ligado e nenhum cabo de alimentação estiver ligado à tomada (l), o vácuo será ligado por alguns instantes e depois desliga-se novamente para indicar ao interruptor de controlo da ferramenta (m) está na posição ON (Ligado).85 PORTUGUÊS ATENÇÃO: Ligue o sistema de vácuo à tomada com protecção do dispositivo de corrente residual (RCD) quando utilizar o sistema de vácuo para a extracção de líquidos. ATENÇÃO: se houver fuga de espuma ou líquidos da máquina, desligue-a de imediato. CUIDADO: limpe o dispositivo de limitação do nível da água com regularidade e inspeccione-o, para verificar se apresenta danos. Consulte a Fig. 7. AVISO: NÃO retire o flutuador(s), se o fizer pode causar danos no sistema de vácuo. O flutuador impede a entrada de água no motor. Antes de utilizar o sistema de vácuo para a extracção de líquidos:

• Certifique-se de que a caixa de metal está vazia e não tem excesso de poeira.

• Retire os filtros(i).

• Ligue o sistema de vácuo a uma tomada com protecção RCD. ATENÇÃO: Não utilize a máquina com este tipo de instalação para os modelos da classe L em termos de poeira. ESVAZIAR A CAIXA DE METAL(FIG. 1, 7) A válvula do flutuador(s) impede a entrada do ar no motor quando a caixa de metal está cheia e o som do motor muda de imediato. Quando o motor atingir um som agudo e o fluxo de ar/água parar, esvazie a caixa de metal.

1. Desligue o sistema de vácuo e retire o cabo da

2. Abra as patilhas da caixa de metal(e) e retire a

parte superior do aspirador(d).

3. Esvazie o conteúdo da caixa de metal(f) para

dentro um contentor ou dreno adequado. MUDAR DE NOVO PARA A OPERAÇÃO DE ASPIRAÇÃO A SECO(FIG. 1)

1. Esvazie a caixa de metal, consulte as instruções

Esvaziar a caixa de metal.

2. Coloque a caixa de metal ao contrário até

secar. NÃO utilize a caixa de metal quando estiver húmida para efectuar a extracção a seco.

3. Coloque a parte superior do aspirador(d) num

superfície nivelada até secar. NOTA: os rolamentos esféricos dentro do sistema de bloqueio do anel fiquem encaixados dentro da ranhura e fixam a ligação. A ferramenta eléctrica está agora devidamente ligada ao extractor de serradura. SISTEMAS DE LIMPEZA DE FILTROS AUTOMÁTICA Este vácuo inclui um sistema de limpeza de filtros muito eficaz que minimiza a obstrução dos filtros. Um dos dois filtros são limpos automaticamente de 30 em 30 segundos. O processo de limpeza alterna entre os filtros e é efectuado durante a vida útil da unidade. NOTA: é normal ouvir um estalido durante este processo. NOTA: se estiver operacional durante muitas horas, o sistema de limpeza do filtro automático pode não ser eficaz. Se isto ocorrer, pode ser necessário limpar ou substituir os filtros. Consulte Filtro em Manutenção. TRAVÃO DE ESTACIONAMENTO (FIG. 1, 6) O travão de estacionamento bloqueia uma das rodas para impedir o movimento do sistema de vácuo.

1. Para accionar o travão de estacionamento,

empurre a parte “ON” (Ligado) do travão.

2. Para desengatar o travão de estacionamento,

empurre a parte “OFF” (Desligado) do travão. REMOVER/SUBSTITUIR SACO DE RECOLHA DE SERRADU- RA GASTO(FIG. 1) ATENÇÃO: deve ser utilizado equipamento de protecção adequado, como máscaras de gás e luvas, quando utilizar sacos de serradura gastos.

1. Desligue o sistema de vácuo e retire o cabo da

2. Abra as patilhas da caixa de metal(e) e retire a

parte superior do aspirador(d).

3. Puxe o saco de recolha com cuidado da

4. Feche a abertura do saco de recolha com

firmeza depois de o remover do equipamento.

5. Deite o saco de recolha num recipiente

adequado de acordo com as disposições legais. APLICAÇÕES DE EXTRACÇÃO DE LÍQUIDOS(FIG. 1, 7) ATENÇÃO: NÃO ligue as ferramentas eléctricas à tomada(m) quando utilizar o sistema de vácuo para a extracção de líquidos.86 PORTUGUÊS

• Quando efectuar as operações de serviço ou reparação, todos os itens contaminados que não possam ser limpos de maneira satisfatória, devem ser eliminados em sacos impermeáveis de acordo com a actual regulamentação relacionada com a eliminação desse tipo de resíduos.

• No que respeita aos extractores de serradura, é necessário fornecer um caudal de ar L adequado na divisão, caso seja necessário uma nova entrada de ar de escape na divisão. (NOTA: É necessário referência às regulamentações nacionais.) Filtro(fi g. 1, 8, 9)

CUIDADOS A TER COM O FILTRO

Os filtros fornecidos com este sistema de vácuo tem um vida útil prolongada. Para que sejam eficazes na redução ao máximo da recirculação de poeira, os filtros DEVEM ser instalados de maneira correcta e devem estar em bom estado. ATENÇÃO: Deve usar equipamento de protecção pessoal como máscaras anti-poeiras e luvas quando segurar os filtros. Remover os filtros

1. Rode o interruptor de controlo para ligar/

desligar a ferramenta (c) para a posição OFF (Desligado) (O) e desligue a ficha da tomada.

2. Abra as patilhas da caixa de metal(e) e retire

a parte superior do aspirador(d) da caixa de metal. Coloque a parte superior do aspirador numa superfície nivelada ao contrário.

3. Rode cada filtro(i) para a esquerda,

agarrando-o pela extremidade em plástico, como indicado, e retire-o com cuidado da parte superior, certificando-se de que os resíduos não caem dentro do orifício de montagem. NOTA: tenha cuidado para não danificar o material de filtração. 4 Se for necessário limpar o lado inferior da parte superior do aspirador(d), use um pano humedecido com água e sabão suave e deixe-a a secar. Deite o pano num recipiente adequado.

5. Inspeccione os filtros no que respeita a

desgaste, rasgões ou outros danos. As membranas do filtro DEWALT têm um revestimento de teflon. Se ocorrerem danos ou desgaste no revestimento de teflon, a membrana pode descolar-se, consulte a fig 8.

4. Volte a instalar os filtros quando a parte superior

do aspirador estiver seca. Consulte Filtros em Manutenção.

5. Quando a caixa de metal estiver seca, coloque

a parte superior do aspirador(d) dentro da caixa de metal e fixe-a, fechando as patilhas da caixa de metal(e). Fecho/transporte(fi g. 1)

1. Rode o interruptor de controlo para ligar/

desligar (c) para a posição OFF (Desligado).

2. Retire a ficha da tomada.

3. Guarde o cabo de alimentação (b) enrolando-o

à volta da pega superior/guarda-fio (a), como indicado.

4. Se transportar o equipamento num veículo,

deve prender a ferramenta. MANUTENÇÃO A ferramenta DEWALT foi concebida para funcionar durante um período de tempo prolongado e com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção apropriada e de uma limpeza regular da ferramenta. ATENÇÃO: Para reduzir o risco de ferimentos, desligue a ferramenta e retire a ficha da fonte de alimentação antes de instalar e remover acessórios, ajustar ou alterar as instalações ou efectuar reparações. Um arranque acidental pode causar lesões. ATENÇÃO: No que respeita à reparação efectuada pelos utilizadores, a ferramenta deve ser desmontada, limpa e reparada, tanto quanto for razoavelmente possível, sem causar riscos ao pessoal de manutenção e aos outros. As precauções adequadas incluem descontaminação antes da desmontagem, ventilação de escape filtrada a nível local caso a ferramenta seja desmontada, limpeza da área de manutenção e protecção pessoal adequada.

• O fabricante, ou uma pessoa com a devida formação, deve efectuar uma inspecção técnica pelo menos uma vez por ano, consistindo, por exemplo, na inspecção dos filtros quanto a danos, estanquidade da ferramenta e o funcionamento adequado do mecanismo de controlo.87 PORTUGUÊS

1. Aspire a parte exterior do extractor de

serradura. Para uma limpeza mais exaustiva, use um pano humedecido apenas com água e sabão suave, se necessário.

2. Após a utilização, deite o pano num recipiente

adequado. Armazenamento(fi g. 1)

1. Esvazie a caixa de metal, consulte Esvaziar a

caixa de metal em Funcionamento.

4. Armazene a mangueira de sucção e o cabo de

alimentação, tal como indicado na ilustração. Coloque o equipamento numa sala seca e fixe-a de modo a ficar protegida contra utilização não autorizada. Acessórios opcionais ATENÇÃO: uma vez que os acessórios, além dos fornecidos pela DEWALT, não foram testados com este produto, a utilização desses acessórios com este equipamento pode ser perigosa. Para reduzir o risco de ferimentos, só deve utilizar os acessórios recomendados pela DEWALT neste equipamento. ACESSÓRIOS DWV9340-XJ Filtro DWV9315-XJ Mangueira à prova de compressão DWV9316-XJ Mangueira antiestática DWV9401-XJ Saco de papel DWV9400-XJ Revestimento de plástico DWV9402-XJ Saco de velo DWV9500-XJ Suporte para aspirador Sistema D EWALT AirLock DWV9000 Ligação de fecho em pião DWV9110 Adaptador de borracha cónico de 29 a 35 mm DWV9120 Adaptador de borracha graduado de 35 a 38 mm DWV9130 Adaptador OD de 35 mm DWV9150 Adaptador de ângulo OD de 35 mm

INSTALAÇÃO DO SUPORTE PARA ASPIRADOR

DWV9500(FIG. 10) NOTA: O modelo DWV901LT é fornecido com um suporte para aspirador DWV9500 já instalado, NOTA: se tiver alguma dúvida no que respeita ao estado dos filtros, estes DEVEM ser substituídos. NÃO continue a utilizá-los se apresentarem danos. AVISO: Nunca utilize ar comprimido ou uma escova para limpar os filtros, caso contrário podem ocorrer danos na membrana do filtro, que permitem a passagem de pó através do filtro. Se necessário, toque ligeiramente numa superfície dura ou enxagúe com água à temperatura ambiente e deixe-o a secar ao ar. A limpeza dos filtros é normalmente desnecessária, mesmo que o filtro esteja coberto com pó. O sistema de limpeza automática do filtro irá manter o máximo desempenho e continuar a funcionar. Se ocorrerem danos na membrana do filtro, substitua os filtros. Normalmente, os filtros têm uma duração de seis a doze meses, dependendo da utilização e dos cuidados. Instalar os filtros

1. Certifique-se de que o vedante do filtro(t) está

parte superior do aspirador e, aplicando força moderada, rode o filtro para a direita até ficar fixo. NOTA: tenha cuidado para não danificar o material de filtração.

3. Coloque a parte superior do aspirador(d)

dentro do recipiente e fixe-a, fechando as aberturas da caixa de metal(e). Lubrifi cação O equipamento não requer lubrificação adicional. Limpeza ATENÇÃO: nunca utilize solventes ou outros produtos químicos abrasivos para limpar peças não metálicas do equipamento. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Nunca permita a entrada de líquidos dentro do equipamento; nunca mergulhe qualquer parte do equipamento dentro de líquidos.88 PORTUGUÊS

A capacidade de aspiração diminui Retire os bloqueios no dispositivo de aspiração, tubo de aspiração, mangueira de sucção ou dos filtros. Substitua o saco de papel ou velo. Verifique se os filtros estão devidamente instalados. Limpe ou substitua os filtros. Esvazie a caixa de metal, consulte Esvaziar a caixa de metal em Funcionamento. O sistema de vácuo deixa de funcionar A protecção térmica para sobrecarga foi accionada:

1. Desligue o sistema de

vácuo e retire a ficha da fonte de alimentação.

2. Esvazie a caixa de metal, se

3. Deixe o equipamento a

alimentação a uma tomada adequada e rode o interruptor para ligar/ desligar a ferramenta para a posição ON (Ligado)

) para efectuar o teste. Se o sistema de vácuo não for reiniciado, contacte o seu revendedor ou verifique onde se encontra o seu agente de reparação autorizado da DEWALT mais próximo no catálogo da DEWALT ou contacte o escritório da DEWALT através do endereço indicado neste manual. Há saída de serradura durante a aspiração Verifique se os filtros estão devidamente instalados. Certifique-se de que os filtros não estão danificados; substitua-os, se necessário. Certifique-se de que os vedantes do filtro estão colocados e fixos.

1. Retire os 4 parafusos da pega de transporte

com uma broca em estrela T-25 e retire a pega de transporte.

2. Instale o suporte para aspirador utilizando de

novo os parafusos da pega de transporte. Puxe-os para trás para os orifícios originais e aperte.

3. Utilize os 2 parafusos(v) fornecidos, inserindo-

os nos orifícios traseiros do suporte para aspirador. Empurre para baixo e rode cada parafuso para perfurar o material e para dentro da saliência do parafuso oculto, indicada abaixo. Aperte. ATENÇÃO: Não exceda 9 kg (20 lb) em cada unidade de armazenamento de 14 litros, máximo de 2 unidades de armazenamento por extractor de poeira. Não exceda 18 kg (40 lb) numa unidade de armazenamento de 28litros, 1 unidade de armazenamento por extractor de poeira. Se a altura e/ou peso recomendado for excedido, isso pode resultar num extractor de poeira instável, o que pode causar ferimentos ou danos. AVISO: Não retire a parte superior do extractor de poeira do depósito com as unidades de armazenamento em T instaladas. Se o fizer, podem ocorrer danos nos filtros do extractor de poeira. FIXAR O CABO DE ALIMENTAÇÃO À MANGUEIRA(FIG. 1) O cabo de alimentação(b) pode ser fixado à mangueira de aspiração(g) utilizando a abraçadeira da mangueira D279058CL(pode ser adquirida no seu fornecedor DEWALT local). Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados. Resolução de problemas

O motor não funciona Verifique o cabo de alimentação, as fichas e a tomada. Certifi que-se de que o interruptor de ligar/desligar está na posição ON (Ligado) (

Certifique-se de que o interruptor de controlo está na posição OFF (Desligado).89 PORTUGUÊS Poderá verificar a localização do agente de reparação autorizado mais perto de si contactando o representante local da D EWALT através da morada indicada neste manual. Em alternativa, poderá encontrar na internet(em www.2helpU.com) uma lista dos agentes de reparação autorizados da D EWALT, bem como os dados de contacto completos do nosso serviço pós-venda.

A limpeza automática dos filtros não está a funcionar Esteja atentado ao estalido do solenóide para certificar-se de que o mecanismo de limpeza do filtro está a funcionar. Se o sistema de vácuo não for reiniciado, contacte o seu revendedor ou verifique a localização do seu agente de reparação autorizado da D EWALT mais próximo no catálogo da DEWALT ou contacte o escritório da DEWALT através da morada indicada neste manual. A ferramenta eléctrica não liga. Certifi que-se de que o interruptor de controlo da ferramenta está na posição ACTIVATION (Activação)

Proteger o meio ambiente Recolha de lixo selectiva – este produto não deve ser eliminado juntamente com o lixo doméstico normal. Se, um dia, o seu produto da D EWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva. A recolha selectiva de embalagens e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas. Os regulamentos locais podem especificar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto. A DEWALT disponibiliza um serviço de recolha e reciclagem dos respectivos produtos quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DEWALT.90 SUOMI Onnittelut! Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille. Tekniset tiedot
