MANUAL DE UTILIZADOR DWV902MT DEWALT

DeWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN60335-1:2012 +A11:2014 EN60335-2-69:2012. Estes equipamentos também estão em conformidade com a Directiva, 2014/30/UE e a 2011/65/UE. Para obter mais informações, contacte a DeWALT através da morada indicada em seguida ou consulte o verso domanual. O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DeWALT

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual deinstruções. Definições: directrizes de Segurança As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estessímbolos.

PERIGO: indica uma situação iminentemente perigosa que, se não for evitada, irá resultar em morte ou lesõesgraves.

ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesõesgraves.

CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras oumoderadas. AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danosmateriais.

Indica risco deincêndio. Gratulerer! Optou por uma ferramenta da DeWALT . Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DeWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais. Dados técnicos

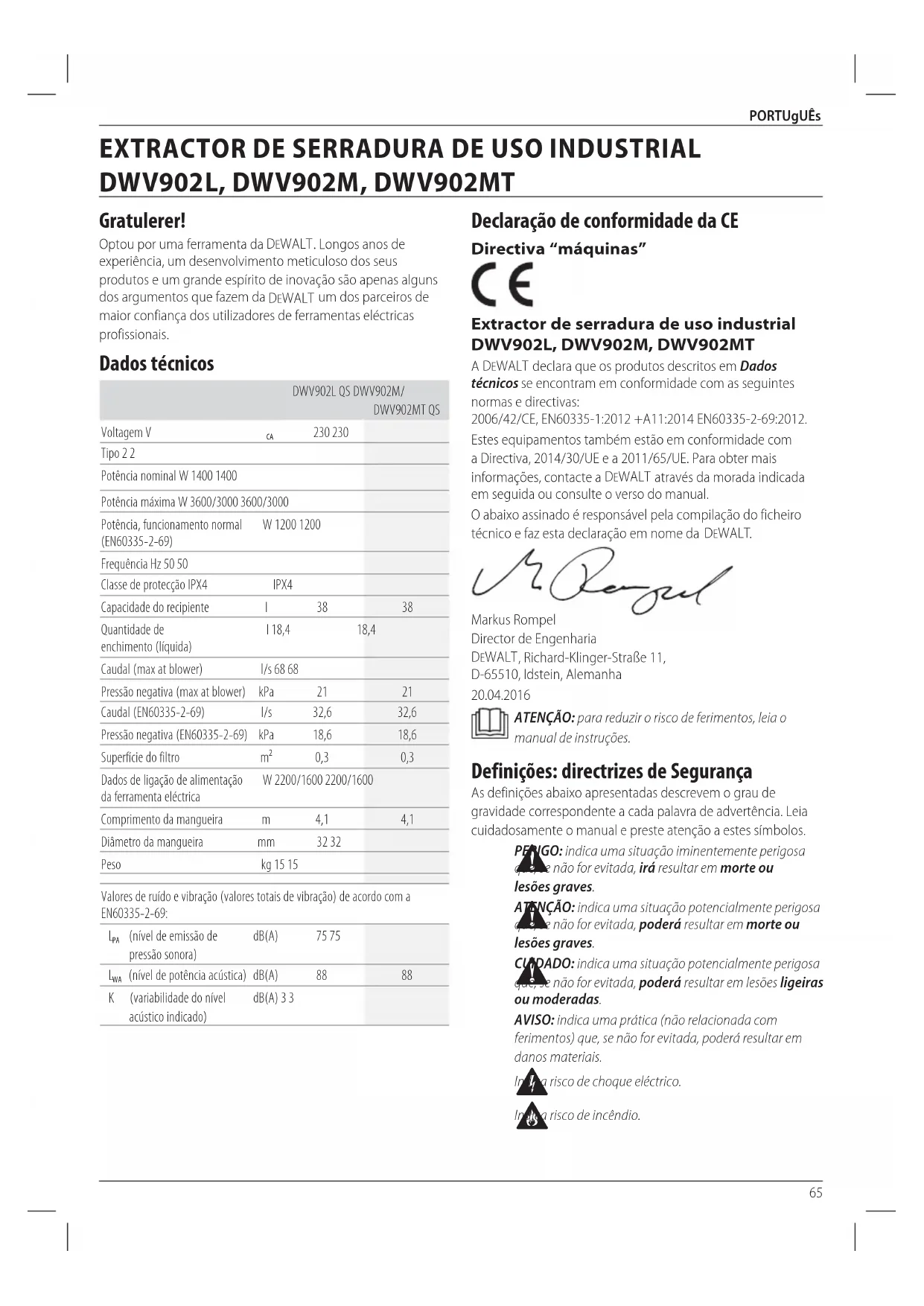

Tipo 2 2 Potência nominal W 1400 1400 Potência máxima W 3600/3000 3600/3000 Potência, funcionamento normal (EN60335-2-69) W 1200 1200 Frequência Hz 50 50 Classe de protecção IPX4 IPX4 Capacidade do recipiente I 38 38 Quantidade de enchimento (líquida) I 18,4 18,4 Caudal (max at blower) l/s 68 68 Pressão negativa (max at blower) kPa 21 21 Caudal (EN60335-2-69) l/s 32,6 32,6 Pressão negativa (EN60335-2-69) kPa 18,6 18,6 Superfície do filtro m² 0,3 0,3 Dados de ligação de alimentação da ferramenta eléctrica W 2200/1600 2200/1600 Comprimento da mangueira m 4,1 4,1 Diâmetro da mangueira mm 32 32 Peso kg 15 15 Valores de ruído e vibração (valores totais de vibração) de acordo com a EN60335-2-69:

(nível de emissão de pressão sonora) dB(A) 75 75

(nível de potência acústica) dB(A) 88 88 K (variabilidade do nível acústico indicado) dB(A) 3 3

Português (traduzido das instruções originais)66 PORTUGUÊS Instruções importantes de segurança

ATENÇÃO! leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

ATENÇÃO: os operadores devem receber instruções adequadas sobre a utilização destas máquinas.

ATENÇÃO: para reduzir o risco de choque eléctrico. Não exponha o equipamento à chuva. Armazene num espaço fechado.

• Antes de utilizarem o equipamento, os operadores irão receber informações, instruções com informação e formação no que respeita à utilização do equipamento e o material para o qual será utilizado, incluindo o método seguro de remoção e eliminação do material recolhido.

• Os operadores devem cumprir quaisquer regulamentações de segurança adequadas para os materiais que estão a ser processados.

• Não deixe o equipamento sem assistência quando estiver ligado a uma fonte de alimentação. Desligue a ficha da tomada quando não estiver a utilizá-lo e antes de enviá-lo para reparação.

• Não deixe que o equipamento seja utilizado como um brinquedo. Preste especial atenção se o equipamento for utilizado por crianças ou perto das mesmas.

• Utilize o equipamento APENAS como descrito neste manual. Utilize apenas os acessórios recomendados pela D

• Não utilize este equipamento com um cabo ou ficha danificado. Se o equipamento não funcionar correctamente, ou se o deixar cair, ficar danificado, se o deixar no exterior ou o deixar cair dentro de água, envie-o para um centro de assistência.

• Não deve puxar nem transporte a ferramenta pelo fio, utilizar o fio como pega, entalar o fio na porta ou puxar o fio perto de extremidades ou cantos afiados. Não ligue a ferramenta sobre o cabo. Mantenha o cabo afastado de superfícies aquecidas.

• Não puxe o cabo para desligar a ferramenta. Para desligar a ferramenta, retire a ficha, não puxe o cabo.

• Não segure na ficha ou na ferramenta com as mãos húmidas.

• Não coloque objectos dentro dos orifícios da ferramenta. Não utilize a ferramenta com os orifícios obstruídos; mantenha-a limpa em termos de pó, fios, cabelos e qualquer substância que possa reduzir o fluxo de ar.

• Mantenha substâncias como cabelos, roupa larga, dedos e todas as partes do corpo afastadas de orifícios e peças em movimento.

• Antes de desligar o aparelho, desligue todos os controlos.

• Tenha especial cuidado quando limpar escadas.

• Não utilize a ferramenta para recolher líquidos inflamáveis ou combustíveis, como gasolina nem utilize-as em locais onde existam esse tipo de líquidos.

• É provável que ocorram choques de electricidade estática em locais secos ou se a percentagem de humidade relativa for reduzida. Isto é apenas temporário e não afecta a utilização do vácuo. Para reduzir a frequência de choques de electricidade estática, adicione humidade ao ar com uma consola, o humidificador instalado ou utilize a mangueira DWV9316-XJ sem estática.

• Para evitar uma combustão espontânea, esvazie a caixa de metal após cada utilização.

• Não agarre qualquer material que esteja a arder ou com fumo, como cigarros, fósforos ou cinzas quentes.

• Não utilize a ferramenta para aspirar materiais combustíveis e explosivos, como carvão, grãos ou outros materiais combustíveis finos.

• Não utilize a ferramentas para aspirar materiais perigosos, tóxicos ou cancerígenos, como amianto ou pesticida.

• Nunca recolha líquidos explosivos(por exemplo, gasolina, gasóleo, óleo aquecido, diluente, etc.), ácidos ou solventes.

• Não utilize o vácuo sem os filtro instalados, excepto indicação em contrário em Aplicações de extracção de líquidos.

• Alguns tipos de madeira contêm conservantes que podem ser tóxicos. Quando trabalhar com estes materiais, tenha especial atenção para impedir a inalação e o contacto com a pele. Solicite e siga quaisquer informações de segurança disponíveis fornecidas pelo seu fornecedor de material.

• Não utilize o vácuo como escada de mão.

• Não coloque objectos pesados sobre o vácuo. Segurança eléctrica O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta. Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DeWALT

Utilizar uma extensão Não deve ser utilizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para a potência da alimentação do seu carregador (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1,5mm

; o comprimento máximo da extensão é 30m. Ao utilizar uma bobina de cabo, desenrole sempre o cabo naíntegra. Conteúdo da embalagem A embalagem contém: 1 Extractor de serradura67 PORTUgUês 1 Mangueira 1 Kit de conector DWV9210-XJ 2 Filtros 1 Manual de instruções

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante otransporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar oequipamento. Marcas no extractor de serradura O equipamento apresenta os seguintes pictogramas: Leia o manual de instruções antes de utilizar este equipamento. ATENÇÃO: esta ferramenta contém poeiras nocivas. O esvaziamento e a manutenção, incluindo a remoção do saco da serradura, só podem ser efectuados por pessoal devidamente formado com equipamento de protecção adequado. Só deve ligar a ferramenta quando estiver instalado o sistema completo do filtro. Os extractores de serradura de classe L são adequados para a extracção de poeiras secas e não combustíveis com valores de limite de espaço de >1mg/m³. Os extractores de poeira de classe M são adequados para extrair poeiras secas, não combustíveis com valores de limite de espaço de ≥ 0,1 mg/m³. Posição do Código de data (Fig. A) O código de data

, o qual também inclui o ano de fabrico, está impresso na superfície do equipamento. Exemplo: 2016 XX XX Ano de fabrico Descrição (Fig. A)

ATENÇÃO: nunca modifique a ferramenta eléctrica ou qualquer parte da mesma. Tal poderia resultar em danos ou ferimentos.

Patilha da caixa de metal

Mangueira de aspiração

Entrada da mangueira com fecho de pião

Abraçadeira da mangueira

Botão de sucção variável

Botão de libertação da pega telescópica

Kit de conector DWV9210-XJ (inclui DWV9000, DWV9120, DWV9130) Utilização Adequada Estes aspiradores são utilizados para a recolha de partículas finas, como placas de madeira ou poeiras de superfície. DWV902L Esta ferramenta pode ser utilizada como aspirador industrial e extractor de serradura para as operações móveis com capacidade para todos os tipos de poeiras secas, não combustíveis, até à poeira classe L, com valores de limite para exposição ocupacional superior a 1 mg/m³.

Esta ferramenta pode ser utilizada como aspirador industrial e extractor de serradura para operações móveis com capacidade para todos os tipos de poeiras secas e não combustíveis até à poeira classe M com valores de limite para a exposição ocupacional superior ou igual a 0,1 mg/m³. nÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidosinflamáveis. Estes aspiradores de uso industrial destinam-se apenas a utilização profissional. nÃO permita que crianças entrem em contacto com as mesmas. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadoresinexperientes. nÃO utilize o extractor de serradura para poeira combustível. nÃO utilize o extractor de serradura em ambientes explosivos. nOTa: Esta ferramenta é adequada para uso comercial, por exemplo, hotéis, escolas, hospitais, fábricas, lojas, escritórios, empresas de aluguer e em obras.

• Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com esteproduto. Mangueira antiestática Os modelos DWV902L, DWV902M e DWV902MT estão ambos equipados com um sistema de ligação à terra antiestática. Se for68 PORTUGUÊS necessário adquirir uma mangueira antiestática para o modelo, sem custo adicional, no centro de assistência autorizado. A mangueira (DWV9316-XJ) encaixa no sistema de extracção de serradura da mesma maneira que a mangueira padrão. Para contactar o seu revendedor ou verificar a localização do seu agente de reparação autorizado da DeWALT mais próximo no catálogo da DeWALT ou contacte o escritório da DeWALT

ATENÇÃO: para reduzir o risco de ferimentos, desligue a ferramenta e retire a ficha da fonte de alimentação antes de instalar e remover acessórios, ajustar ou alterar as instalações ou efectuar reparações. Um arranque acidental pode causar lesões.

devem estar sempre instalados quando aspirar, excepto indicação em contrário em Aplicações de extracção de líquidos em Operação. Quando aspirar pó fino, também pode utilizar um saco de papel ou um saco de velo para esvaziar a caixa de metal mais depressa.

ATENÇÃO: os sacos de recolha de serradura devem ser utilizados para a poeira de classe M.

, instale-o de acordo com a figuraB. NOTA: tenha cuidado para não rasgar o saco. Coloque devidamente o saco dentro da entrada

para que fique hermético para o máximo desempenho da recolha de serradura.

2. Coloque a parte superior do aspirador

sobre a caixa de metal e fixe-a, fechando as patilhas da caixa de metal

3. Insira a extremidade da mangueira

na entrada do tubo com fecho em pião

e rode-a para a esquerda para fixála. FUNCIONAMENTO Instruções de utilização (Fig. A, D)

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

ATENÇÃO: Para reduzir o risco de ferimentos, desligue a ferramenta e retire a ficha da fonte de alimentação antes de instalar e remover acessórios, ajustar ou alterar as instalações ou efectuar reparações. Um arranque acidental pode causar lesões.

1. Ligue o cabo de alimentação a uma tomada adequada.

para a posição ON (Ligado) ( ) .

3. Regule o botão de aspiração variável

para a posição pretendida. Esta funcionalidade permite ao utilizador controlar a potência de vácuo, aspiração e ruído. NOTA: esta definição também permite controlar o nível de aspiração. Isto é muito útil em aplicações onde o vácuo cria níveis inaceitáveis de fumo para a peça de trabalho.

4. Siga a instrução indicada em Ligação a ferramentas

para o tamanho do diâmetro interno da mangueira (ou tubo), tendo em conta a secção maior. O diâmetro escolhido do controlo de ajuste deve ser igual ou superior ao diâmetro maior dos acessórios da mangueira/tubo utilizados. A mangueira fornecida tem 32 mm de diâmetro interno. Será emitido um alarme acústico se o caudal for inferior a 20 m/s. O sistema tem um atraso de tempo para reduzir o número de alarmes não pretendidos. Se o alarme soar, mas não houver nenhum bloqueio aparente:

1. Certifique-se de que o controlo de ajuste está definido para

o diâmetro correcto.

2. Se o ajuste de caudal estiver definido para um valor acima

do máximo, aumente este valor até haver caudal suficiente na mangueira para parar o alarme.

3. Se o alarme continuar a soar, retire a mangueira e verifique

se é desligado. Retire e substitua o saco para o pó se estiver cheio ou obstruído. Em seguida, verifique o estado do filtro e substitua-o se necessário. Se, mesmo assim, o alarme continuar a soar, contacte um técnico de assistência local da DeWALT

Ligação a ferramentas eléctricas (Fig. A, D, E)

ATENÇÃO: utilize apenas a saída

para os fins especificados nas instruções.

1. Ligue o cabo de alimentação do aspirador à tomada

NOTA: Consulte Dados de ligação de alimentação das ferramentas eléctricas em Dados técnicos para saber qual é a capacidade de potência da ferramenta que será ligada à tomada

para a posição ACTIVATION (ACTIVAÇÃO) . Isto permite à ferramenta eléctrica ligar ou desligar automaticamente a função de vácuo. NOTA: O dispositivo de limpeza por vácuo é iniciado automaticamente 0,5 segundos e continua a funcionar durante 15 segundos depois da ferramenta eléctrica ter sido desligada.

4. Para voltar ao modo manual, rode o interruptor de controlo

para a posição ON (Ligado) ( ). No modo manual, a ferramenta e o sistema de vácuo são ligados e desligados de maneira independente.

5. O extractor de serradura de construção da D

WALT está equipado com um sistema de ligação D

WALT AirLock. O AirLock permite uma ligação rápida e segura entre a mangueira de aspiração

permite uma ligação directa a ferramentas compatíveis da D

WALT ou através da utilização de um adaptador AirLock (disponível a partir do69 PORTUGUÊS seu fornecedor D

WALT local). Consulte a secção Acessórios para obter mais informações sobre os adaptadores disponíveis. NOTA: Se utilizar um adaptador, certifique-se de que está encaixado com firmeza na ferramenta antes de seguir os passos indicados abaixo. a. Certifique-se de que o anel no conector AirLock está desbloqueado. Alinhe as ranhuras

no anel e o conector AirLock, como indicado para as posições de desbloqueio e bloqueio. b. Empurre o conector AirLock para dentro do conector do adaptador. c. Rode o anel para a posição de bloqueio. NOTA: os rolamentos esféricos dentro do sistema de bloqueio do anel fiquem encaixados dentro da ranhura e fixam a ligação. A ferramenta eléctrica está agora devidamente ligada ao extractor de serradura. Sistemas de limpeza de filtros automática Este vácuo inclui um sistema de limpeza de filtros muito eficaz que minimiza a obstrução dos filtros. Um dos dois filtros são limpos automaticamente de 30 em 30 segundos. O processo de limpeza alterna entre os filtros e é efectuado durante a vida útil da unidade. NOTA: é normal ouvir um estalido durante este processo. NOTA: se estiver operacional durante muitas horas, o sistema de limpeza do filtro automático pode não ser eficaz. Se isto ocorrer, pode ser necessário limpar ou substituir os filtros. Consulte Filtro em Manutenção. Travão de estacionamento (Fig. A, F) O travão de estacionamento bloqueia uma das rodas para impedir o movimento do sistema de vácuo.

para encaixar o travão na posição bloqueada.

2. Para desengatar o travão de estacionamento, prima o botão

do travão, para que este encaixe na posição desbloqueada. Remover/substituir saco de recolha de serradura gasto (Fig. A)

ATENÇÃO: deve ser utilizado equipamento de protecção adequado, como máscaras de gás e luvas, quando utilizar sacos de serradura gastos.

3. Abra as patilhas da caixa de metal

e retire a parte superior do aspirador

4. Puxe o saco de recolha com cuidado da entrada

5. Feche a abertura do saco de recolha com firmeza depois de

o remover do equipamento.

6. Deite o saco de recolha num recipiente adequado de acordo

com as disposições legais. Aplicações de extracção de líquidos (Fig. A, G)

quando utilizar o sistema de vácuo para a extracção de líquidos.

ATENÇÃO: Ligue o sistema de vácuo à tomada com protecção do dispositivo de corrente residual (RCD) quando utilizar o sistema de vácuo para a extracção de líquidos.

CUIDADO: limpe o dispositivo de limitação do nível da água com regularidade e inspeccione-o, para verificar se apresenta danos. AVISO: NÃO retire o flutuador

, se o fizer pode causar danos no sistema de vácuo. O flutuador impede a entrada de água no motor. Antes de utilizar o sistema de vácuo para a extracção de líquidos:

• Certifique-se de que a caixa de metal está vazia e não tem excesso de poeira.

• Ligue o sistema de vácuo a uma tomada com protecção RCD.

ATENÇÃO: não utilize o equipamento com este tipo de instalação para os modelos da classe L e M em termos de poeira. Esvaziar a caixa de metal (Fig. A, G) A válvula do flutuador

impede a entrada do ar no motor quando a caixa de metal está cheia e o som do motor muda de imediato. Quando o motor atingir um som agudo e o fluxo de ar/água parar, esvazie a caixa de metal.

1. Desligue o sistema de vácuo e retire o cabo da tomada.

2. Abra as patilhas da caixa de metal

e retire a parte superior do aspirador

3. Esvazie o conteúdo da caixa de metal

para dentro um contentor ou dreno adequado. Mudar de novo para a operação de aspiração a seco (Fig. A)

1. Esvazie a caixa de metal, consulte as instruções Esvaziar a

2. Coloque a caixa de metal ao contrário até secar. NÃO utilize

a caixa de metal quando estiver húmida para efectuar a extracção a seco.

3. Coloque a parte superior do aspirador

num superfície nivelada até secar.

4. Volte a instalar os filtros quando a parte superior do

aspirador estiver seca. Consulte Filtros em Manutenção.

5. Quando a caixa de metal estiver seca, coloque a parte

dentro da caixa de metal e fixe-a, fechando as patilhas da caixa de metal

PORTUGUÊS Pega telescópica (Fig. A, H) Prima o botão de libertação

para levantar e baixar a pega telescópica

para a posição OFF (Desligado).

4. Armazene o cabo de alimentação

5. Se transportar o equipamento num veículo, deve prender a

ferramenta. MANUTENÇÃO A ferramenta DeWALT foi concebida para funcionar durante um período de tempo prolongado e com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção apropriada e de uma limpeza regular da ferramenta.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a ferramenta e retire a ficha da fonte de alimentação antes de instalar e remover acessórios, ajustar ou alterar as instalações ou efectuar reparações. Um arranque acidental pode causar lesões.

ATENÇÃO: no que respeita à reparação efectuada pelos utilizadores, a ferramenta deve ser desmontada, limpa e reparada, tanto quanto for razoavelmente possível, sem causar riscos ao pessoal de manutenção e aos outros. As precauções adequadas incluem descontaminação antes da desmontagem, ventilação de escape filtrada a nível local caso a ferramenta seja desmontada, limpeza da área de manutenção e protecção pessoal adequada.

• O fabricante, ou uma pessoa com a devida formação, deve efectuar uma inspecção técnica pelo menos uma vez por ano, consistindo, por exemplo, na inspecção do filtro quanto a danos, estanquidade da ferramenta e o funcionamento adequado do mecanismo de controlo.

• Quando efectuar as operações de serviço ou reparação, todos os itens contaminados que não possam ser limpos de maneira satisfatória, devem ser eliminados em sacos impermeáveis de acordo com a actual regulamentação relacionada com a eliminação desse tipo de resíduos.

• No que respeita ao equipamento da Classe M, a parte exterior do equipamento deve ser descontaminado através de métodos de limpeza a vácuo e limpa ou tratada com um vedante antes de ser retirada de uma área de perigo. Todas as peças da máquina devem ser consideradas como contaminadas depois de serem removidas da área de perigo e devem ser tomadas medidas adequadas para impedir a dispersão de poeiras.

• No que respeita aos extractores de serradura, é necessário fornecer um caudal de ar L adequado na divisão, caso seja necessário uma nova entrada de ar de escape na divisão. (NOTA: É necessário referência às regulamentações nacionais.) Filtro (Fig. A, I, J) Cuidados a ter com o filtro Os filtros fornecidos com este sistema de vácuo tem um vida útil prolongada. Para que sejam eficazes na redução ao máximo da recirculação de poeira, os filtros DEVEM ser instalados de maneira correcta e devem estar em bom estado.

ATENÇÃO: Deve usar equipamento de protecção pessoal como máscaras anti-poeiras e luvas quando segurar os filtros. Remover os filtros

para a posição OFF (Desligado) ( ) e desligue o cabo da tomada.

2. Abra as patilhas da caixa de metal

e retire a parte superior do aspirador

da caixa de metal. Coloque a parte superior do aspirador numa superfície nivelada ao contrário.

para a esquerda, agarrando-o pela extremidade em plástico, como indicado, e retire-o com cuidado da parte superior, certificando-se de que os resíduos não caem dentro do orifício de montagem. NOTA: tenha cuidado para não danificar o material de filtração.

4. Se for necessário limpar o lado inferior da parte superior

, use um pano humedecido com água e sabão suave e deixe-a a secar. Deite o pano num recipiente adequado.

5. Inspeccione os filtros no que respeita a desgaste, rasgões ou

outros danos. NOTA: se tiver alguma dúvida no que respeita ao estado dos filtros, estes DEVEM ser substituídos. NÃO continue a utilizá-los se apresentarem danos.

ATENÇÃO: Nunca utilize ar comprimido ou uma escova para limpar os filtros, caso contrário podem ocorrer danos na membrana do filtro, que permitem a passagem de pó através do filtro. Se necessário, toque ligeiramente numa superfície dura ou enxagúe com água à temperatura ambiente e deixe-o a secar ao ar. A limpeza dos filtros é normalmente desnecessária, mesmo que o filtro esteja coberto com pó. O sistema de limpeza automática do filtro irá manter o máximo desempenho e continuar a funcionar. Se ocorrerem danos na membrana do filtro, substitua os filtros. Normalmente, os filtros têm uma duração de seis a doze meses, dependendo da utilização e dos cuidados. Instalar os filtros

1. Certifique-se de que o vedante do filtro

com as roscas da parte superior do aspirador e, aplicando força moderada, rode o filtro para a direita até ficar fixo.71 PORTUGUÊS NOTA: tenha cuidado para não danificar o material de filtração.

3. Coloque a parte superior do aspirador

dentro do recipiente e fixe-a, fechando as aberturas da caixa de metal

Lubrificação O equipamento não requer lubrificação adicional. Limpeza

ATENÇÃO: nunca utilize solventes ou outros produtos químicos abrasivos para limpar peças não metálicas do equipamento. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Nunca permita a entrada de líquidos dentro do equipamento; nunca mergulhe qualquer parte do equipamento dentro de líquidos.

1. Aspire a parte exterior do extractor de serradura. Para uma

limpeza mais exaustiva, use um pano humedecido apenas com água e sabão suave, se necessário.

2. Após a utilização, deite o pano num recipiente adequado.

Armazenamento (Fig. K)

1. Esvazie a caixa de metal, consulte Esvaziar a caixa de

metal em Funcionamento.

4. Armazene a mangueira de sucção e o cabo de alimentação,

tal como indicado na ilustração. Coloque o equipamento numa sala seca e fixe-a de modo a ficar protegida contra utilização não autorizada. NOTA: Ligue a ficha

para manter os resíduos dentro da caixa de metal quando remover a mangueira de aspiração. Também pode fixar as extremidades da mangueira em conjunto e bloqueá-las em conjunto com a extremidade com fecho em pião. Acessórios opcionais

ATENÇÃO: uma vez que os acessórios, além dos fornecidos pela DeWALT , não foram testados com este produto, a utilização desses acessórios com este equipamento pode ser perigosa. Para reduzir o risco de ferimentos, só deve utilizar os acessórios recomendados pela DeWALT neste equipamento. ACESSÓRIOS DWV9340-XJ Filtro DWV9315-XJ Mangueira à prova de compressão DWV9316-XJ Mangueira antiestática DWV9401-XJ Saco de papel DWV9400-XJ Revestimento de plástico DWV9402-XJ Saco de velo DWV9500-XJ Suporte para aspirador Sistema DeWALT AirLock DWV9000 Ligação de fecho em pião DWV9110 Adaptador de borracha cónico de 29 a 35 mm DWV9120 Adaptador de borracha graduado de 35 a 38 mm DWV9130 Adaptador OD de 35 mm DWV9150 Adaptador de ângulo OD de 35

Instalação do Suporte para aspirador DWV9500 (Fig. K, L) NOTA: O modelo DWV902MT é fornecido com um suporte para aspirador DWV9500 já instalado,

1. Retire os 4 parafusos da pega de transporte com uma broca

em estrela T-25 e retire a pega de transporte.

2. Instale o suporte para aspirador utilizando de novo os

parafusos da pega de transporte. Puxe-os para trás para os orifícios originais e aperte.

fornecidos, inserindo-os nos orifícios traseiros do suporte para aspirador. Empurre para baixo e rode cada parafuso para perfurar o material e para dentro da saliência do parafuso oculto, indicada abaixo. Aperte.

ATENÇÃO: não exceda 9 kg (20 lb) em cada unidade de armazenamento de 14 litros, máximo de 2 unidades de armazenamento por extractor de poeira. Não exceda 18 kg (40 lb) numa unidade de armazenamento de 28litros, 1 unidade de armazenamento por extractor de poeira. Se a altura e/ou peso recomendado for excedido, isso pode resultar num extractor de poeira instável, o que pode causar ferimentos ou danos. AVISO: não retire a parte superior do extractor de poeira do depósito com as unidades de armazenamento em T instaladas. Se o fizer, podem ocorrer danos no filtro do extractor de poeira. Fixar o cabo de alimentação à mangueira (Fig. A) O cabo de alimentação

pode ser fixado à mangueira de aspiração

utilizando a abraçadeira da mangueira D279058CL(pode ser adquirida no seu fornecedor D

WALT local). Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados. Resolução de problemas Problema Solução O motor não funciona Verifique o cabo de alimentação, as fichas e a tomada. Certifique-se de que o interruptor de controlo de ligar/desligar está na posição ON (Ligado) ( ).72 PORTUGUÊS Problema Solução A capacidade de aspiração diminui Retire os bloqueios no dispositivo de aspiração, tubo de aspiração, mangueira de sucção ou dos filtros. Substitua o saco de papel ou velo. Verifique se os filtros estão devidamente instalados. Limpe ou substitua os filtros. Esvazie a caixa de metal, consulte Esvaziar a caixa de metal em Funcionamento. O sistema de vácuo deixa de funcionar A protecção térmica para sobrecarga foi accionada:

1. Desligue o sistema de vácuo e retire

a ficha da fonte de alimentação.

2. Esvazie a caixa de metal, se

3. Deixe o equipamento a arrefecer.

4. Ligue o cabo de alimentação a

uma tomada adequada e rode o interruptor de controlo para ligar/ desligar a ferramenta para a posição ON (Ligado) ( ) para efectuar o teste. Se o sistema de vácuo não for reiniciado, contacte o seu revendedor ou verifique onde se encontra o seu agente de reparação autorizado da DeWALT mais próximo no catálogo da DeWALT ou contacte o escritório da DeWALT através do endereço indicado neste manual. Há saída de serradura durante a aspiração Verifique se os filtros estão devidamente instalados. Certifique-se de que os filtros não estão danificados; substitua-os, se necessário. Certifique-se de que os vedantes do filtro estão colocados e fixos. A limpeza automática dos filtros não está a funcionar Esteja atentado ao estalido do solenóide para certificar-se de que o mecanismo de limpeza do filtro está a funcionar. A ferramenta eléctrica não liga. Certifique-se de que o interruptor de controlo para ligar/desligar a ferramenta está na posição ACTIVATION (Activação)
