MANUALE UTENTE DWV902MT DEWALT

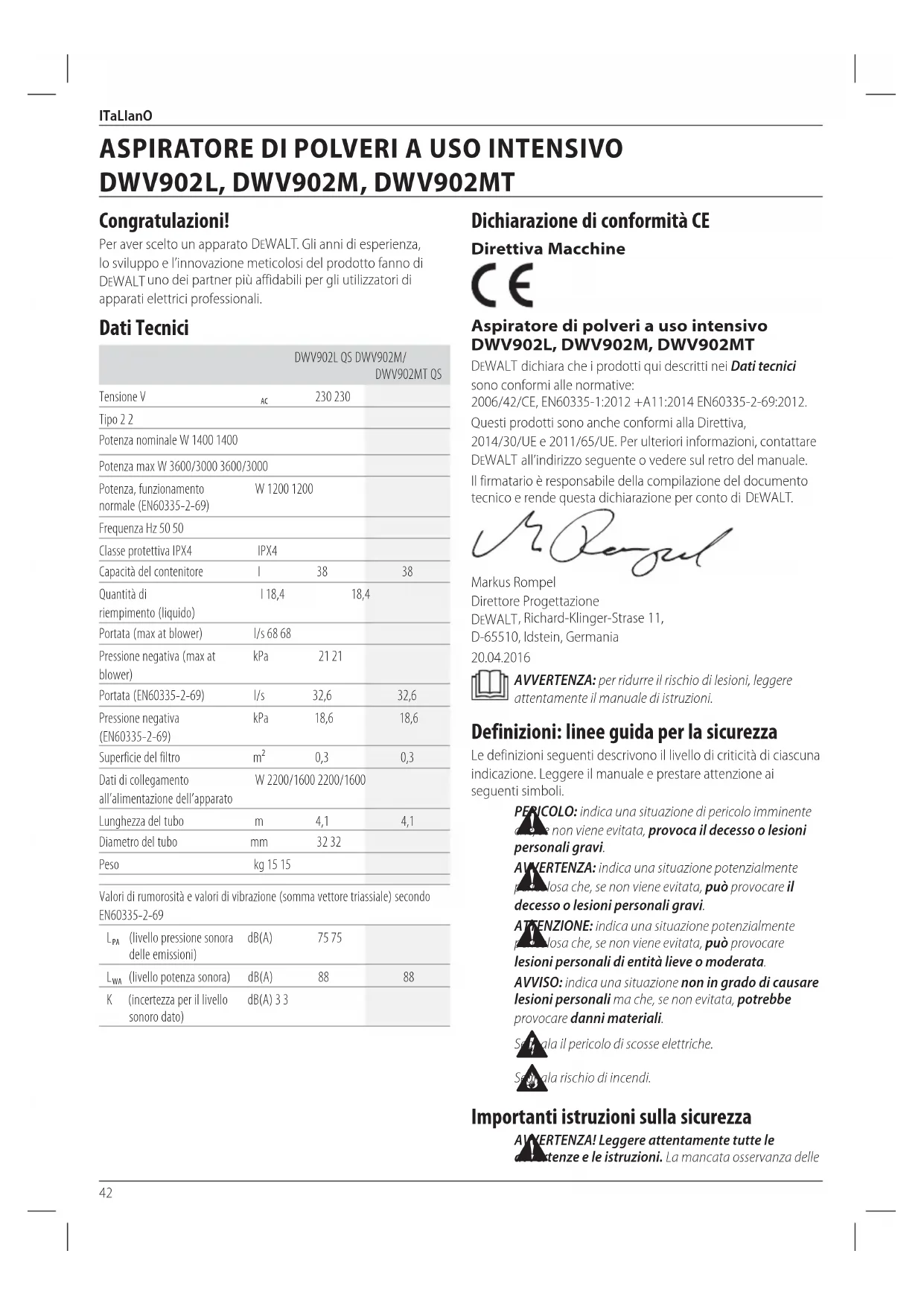

DeWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN60335-1:2012 +A11:2014 EN60335-2-69:2012. Questi prodotti sono anche conformi alla Direttiva, 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DeWALT all’indirizzo seguente o vedere sul retro delmanuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DeWALT

Markus Rompel Direttore Progettazione DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Germania

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale diistruzioni. Definizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguentisimboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personaligravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personaligravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve omoderata. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare dannimateriali.

Segnala il pericolo di scosseelettriche.

Segnala rischio diincendi. Importanti istruzioni sulla sicurezza

AVVERTENZA! Leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle Congratulazioni! Per aver scelto un apparato DeWALT . Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DeWALT uno dei partner più affidabili per gli utilizzatori di apparati elettriciprofessionali. Dati Tecnici

Tipo 2 2 Potenza nominale W 1400 1400 Potenza max W 3600/3000 3600/3000 Potenza, funzionamento normale (EN60335-2-69) W 1200 1200 Frequenza Hz 50 50 Classe protettiva IPX4 IPX4 Capacità del contenitore I 38 38 Quantità di riempimento (liquido) I 18,4 18,4 Portata (max at blower) l/s 68 68 Pressione negativa (max at blower) kPa 21 21 Portata (EN60335-2-69) l/s 32,6 32,6 Pressione negativa (EN60335-2-69) kPa 18,6 18,6 Superficie del filtro m² 0,3 0,3 Dati di collegamento all’alimentazione dell’apparato W 2200/1600 2200/1600 Lunghezza del tubo m 4,1 4,1 Diametro del tubo mm 32 32 Peso kg 15 15 Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN60335-2-69

(livello pressione sonora delle emissioni) dB(A) 75 75

(livello potenza sonora) dB(A) 88 88 K (incertezza per il livello sonoro dato) dB(A) 3 3

Italiano (tradotto dalle istruzioni originali)43 ITALIANO istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

CONSERVARE TUTTI GLI AVVERTIMENTI

E LE ISTRUZIONI PER CONSULTAZIONI

AVVERTENZA: gli operatori devono ricevere istruzioni adeguate sull’uso di queste macchine.

AVVERTENZA: per ridurre il rischio di scossa elettrica. Non esporre alla pioggia. Conservare al chiuso.

• Prima dell’uso, l’operatore riceverà informazioni, istruzioni e addestramento per l’uso della macchina e delle sostanze per cui ne è previsto l’uso, compreso il metodo sicuro di rimozione e smaltimento del materiale raccolto.

• Gli operatori devono osservare le norme di sicurezza adatte ai materiali trattati.

• Non lasciare l’apparecchio quando è collegato a una presa di corrente. Scollegarlo dalla presa quando non è in uso e prima della manutenzione.

• Non lasciare che l’apparecchio venga utilizzato come se fosse un giocattolo. Prestare particolare attenzione quando l’apparecchio viene utilizzato da o nelle vicinanze di bambini.

• Usare questo apparecchio SOLTANTO secondo quanto descritto nel manuale. Utilizzare esclusivamente gli accessori consigliati da D

• Non utilizzare questo apparecchio con un cavo o una spina danneggiati. Se l’apparecchio non funziona correttamente, o se è stato fatto cadere, danneggiato, lasciato all’aria aperta o immerso in acqua, riportarlo a un centro di assistenza.

• Non tirare né trasportare questo apparecchio per il cavo, usare il cavo come maniglia, impigliare il cavo in mezzo a una porta o tirare il cavo attorno a bordi o angoli affilati. Non azionare l’apparecchio sul cavo. Tenere il cavo lontano dalle superficicalde.

• Non scollegare questo apparecchio tirandolo per il cavo. Per scollegare, afferrare la spina, non il cavo.

• Non maneggiare la spina o l’apparecchio con le manibagnate.

• Non inserire oggetti nelle aperture dell’apparecchio. Non usare l’apparecchio con nessuna delle aperture ostruita; tenere lontano da polvere, pelucchi, capelli e qualsiasi cosa che possa ridurre il flusso dell’aria.

• Tenere i capelli, gli indumenti larghi, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti mobili.

• Spegnere tutti i comandi prima di scollegare l’apparecchio.

• Esercitare particolare attenzione durante la pulizia sulle scale.

• Non utilizzare l’apparecchio per raccogliere liquidi infiammabili o combustibili come la gasolina, e non usare in zone dove potrebbero essere presenti liquidi infiammabili o combustibili.

• Sono possibili scosse statiche in zone secche o quando l’umidità relativa dell’aria è bassa. Si tratta di un fenomeno solo temporaneo che non impatta l’uso dell’aspiratore. Per ridurre la frequenza delle scosse statiche, aggiungere umidità all’aria con una console, un umidificatore installato, oppure utilizzare il tubo non statico DWV9316-XJ fornito come accessorio.

• Per evitare la combustione spontanea, svuotare il contenitore dopo ogni utilizzo.

CONSERVARE QUESTE ISTRUZIONI

Norme di sicurezza aggiuntive

• Non aspirare niente che sia bruciante o fumante, come sigarette, fiammiferi o ceneri ardenti.

• Non usare per aspirare materiali combustibili o esplosivi come carbone, grano o altro materiale combustibile finemente diviso.

• Non utilizzare per aspirare materiali nocivi, tossici o cancerogeni, come amianto o pesticidi.

• Non aspirare mai liquidi esplosivi(es. gasolina, benzina diesel, nafta, acquaragia, ecc.), acidi o solventi.

• Non utilizzare l’aspiratore senza aver installato i filtro eccetto per quanto descritto nella sezione Applicazioni per l’aspirazione di liquidi.

• Alcuni materiali in legno contengono conservanti che possono risultare tossici. Prestare particolare attenzione nell’impedire l’inalazione e il contatto con la pelle quando si lavora con questi materiali. Richiedere e seguire le eventuali informazioni di sicurezza disponibili presso il proprio fornitore di materiali.

• Non usare l’aspiratore come scala a pioli.

• Non collocare oggetti pesanti sull’aspiratore. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l’alimentazione corrisponda alla tensione della targhetta. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DeWALT

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipoprescritto. Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttoredifferenziale. Utilizzo di un cavo di prolunga Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1,5mm

e la lunghezza massima è 30m. Se si utilizza un cavo in bobina, srotolarlocompletamente. Contenuto della confezione La confezione contiene:44 ITaLIanO 1 Estrattore per polveri 1 Tubo 1 Kit connettore DWV9210-XJ 2 Filtri 1 Manuale di istruzioni

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante iltrasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questomanuale. Marcature sull’aspiratore di polveri Sull’apparecchio sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. AVVERTENZA: questo apparecchio contiene polveri dannose. Lo svuotamento e la manutenzione, ivi compresa la rimozione della sacca per la polvere, possono essere effettuate esclusivamente da personale addestrato con indosso le apparecchiature di protezione adatte. Non accendere l’apparecchio finché non è stato installato un sistema di filtro completo. Gli estrattori di polvere di classe L sono adatti per l’estrazione di polveri secche, non combustibili con valori limiti del passo di lavoro di >1mg/m³. Gli estrattori di polvere di classe M sono adatti per l’estrazione di polveri secche, non combustibili con valori limiti del passo di lavoro di ≥0,1 mg/m³. Posizione del codice data (Fig. A) Il codice data

, che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2016 XX XX Anno di fabbricazion Descrizione (Fig. A)

AVVERTENZA: non modificare mai l’apparato elettrico o alcuna parte di esso. Potrebbe dar luogo a danni o a lesioni personali.

Impugnatura superiore/avvolgicavo

Cavo di alimentazione

Testa di aspirazione

Dispositivo di chiusura del contenitore

Rotelle (una munita di freno di stazionamento)

Ingresso del tubo con bloccaggio ad avvitamento

Presa per apparati elettrici

Manopola di regolazione variabile dell’aspirazione

Regolazione allarme del flusso (solo modelli di classe M)

Tappo di ingresso (solo modelli di classe M)

Kit connettore DWV9210-XJ (include DWV9000, DWV9120, DWV9130) Utilizzo Previsto Questi aspiratori sono utilizzati per l’aspirazione di particolati fini, come cartongesso o polveri superficiali. DWV902L Quest’apparecchio può essere utilizzato come aspiratore industriale e aspirapolveri per operazioni mobili per aspirare tutti i tipi di polveri secche, non combustibili fino alle polveri di classe L con valori limite di esposizione professionale maggiore a 1 mg/m³.

Quest’apparecchio può essere utilizzato come aspiratore industriale e aspirapolveri per operazioni mobili per aspirare tutti i tipi di polveri secche, non combustibili fino alle polveri di classe M con valori limite di esposizione professionale maggiore o uguale a 0,1 mg/m³. nOn utilizzare in condizioni di bagnato o in presenza di liquidi o gasinfiammabili. Questi aspiratori a uso intensivo sono per applicazioni professionali. nOn PERMETTERE ai bambini di avvicinarsi all’apparato. Le persone inesperte devono utilizzare questo apparato solo sottosorveglianza. nOn usare l’aspiratore per polveri per le polveri combustibili. nOn usare l’aspiratore per polveri in atmosfere esplosive. nOTa: questo apparecchio è adatto per uso commerciale, ad es. in alberghi, scuole, ospedali, fabbriche, negozi, uffici, società di noleggio e sui cantieri.

• Questo prodotto non è destinato per l’uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questoprodotto.45 ITALIANO Opzione tubo anti-statico I modelli DWV902L, DWV902M e DWV902MT sono entrambi muniti di un sistema di messa a terra antistatico. È necessario acquistare un tubo anti-statico a pagamento dal proprio centro di assistenza autorizzato. Questo tubo (DWV9316-XJ) si inserisce nel sistema di estrazione polveri allo stesso modo di un tubo standard. Per contattare il venditore o individuare il riparatore autorizzato DeWALT più vicino nel catalogo DeWALT o rivolgersi all’ufficio DeWALT di zona all’indirizzo indicato nel presente manuale.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparecchio e scollegarlo dalla presa di corrente prima di installare e rimuovere gli accessori, prima di regolare o modificare le configurazioni o quando si eseguono le riparazioni. Un avvio accidentale potrebbe provocare lesioni.

devono essere sempre in posizione durante l’aspirazione, eccetto secondo quanto descritto nella sezione Applicazione per l’aspirazione di liquidi alla voce Funzionamento. Quando si aspirano polveri fini, è anche possibile utilizzare una sacca di carta o di tessuto per rendere più agevole lo svuotamento del contenitore.

AVVERTENZA: è necessario utilizzare sacche di raccolta della polvere per la polvere di Classe M.

1. Se è necessario utilizzare una sacca di carta o di tessuto

opzionale, installarla come indicato in figuraB. NOTA: fare attenzione a non strappare la sacca. Posizionare saldamente la sacca sull’ingresso

per assicurare una chiusura ermetica onde massimizzare le prestazioni di raccolta della polvere.

2. Posizionare la testa di aspirazione

sul contenitore e fissarlo chiudendo i dispositivi di chiusura del contenitore

nell’ingresso del tubo con bloccaggio ad avvitamento

e ruotarlo in senso anti- orario per fissare in posizione. FUNZIONAMENTO Istruzioni per l’uso (Fig. A, D)

AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative in vigore.

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparecchio e scollegarlo dalla presa di corrente prima di installare e rimuovere gli accessori, prima di regolare o modificare le configurazioni o quando si eseguono le riparazioni. Un avvio accidentale potrebbe provocare lesioni.

1. Inserire il cavo di alimentazione in una presa adeguata.

2. Ruotare l’interruttore di controllo acceso/spento/

in posizione ON ( ) .

3. Impostare la manopola di regolazione variabile

alla posizione desiderata. Questa funzione consente all’utente di controllare la potenza, l’aspirazione e la rumorosità dell’apparecchio. NOTA: questa impostazione controlla inoltre il livello di aspirazione. Risulta molto utile in applicazioni dove l’aspirazione crea livelli inaccettabili di resistenza sul pezzo da lavorare.

4. Seguire le istruzioni alla voce Collegamento degli

apparati elettrici per collegare l’apparato elettrico da utilizzare. Regolazione di allarme del flusso (Fig. D) Solo modelli classe M Regolare il controllo di regolazione dell’allarme del flusso

al tubo corretto entro le dimensioni del diametro o del diametro dell’accessorio riferito alla sezione più ampia. Il diametro prescelto del controllo di regolazione deve essere pari o superiore al diametro maggiore degli accessori del tubo utilizzati. Il tubo in dotazione ha un diametro interno pari a 32mm. Suonerà un allarme acustico se la portata scende al di sotto di 20 m/s. Il sistema ha un ritardo temporale per ridurre gli allarmi involontari. Se l’allarme suona quando non c’è alcun blocco apparente:

1. Assicurarsi che il controllo di regolazione sia impostato al

2. Se la regolazione della velocità del flusso è impostata al di

sotto del massimo, aumentare questo livello finché un flusso sufficiente attraverso il tubo provoca l’arresto dell’allarme.

3. Se l’allarme continua comunque a suonare, rimuovere

il tubo e controllare che non sia ostruito. Rimuovere e sostituire la sacca della polvere quando è piena od ostruita e verificare lo stato dei filtri e sostituirli ove necessario. Se l’allarme continua a suonare, contattare il proprio agente di assistenza DeWALT di zona. Collegamento agli apparati elettrici (Fig. A, D, E)

AVVERTENZA: utilizzare la presa

soltanto per gli scopi specificati nelle istruzioni.

1. Inserire il cavo di alimentazione dell’aspiratore in una presa

NOTA: Consultare i Dati di collegamento all’alimentazione dell’apparato elettrico alla voce Dati tecnici per l’alimentazione consentita per il collegamento dell’apparato alla presa

3. Ruotare l’interruttore di controllo acceso/spento/

alla posizione di ATTIVAZIONE . Questo consente di accendere e spegnere automaticamente l’aspirazione dall’apparato elettrico. NOTA: l’aspirapolveri si avvia automaticamente entro 0,5 secondi e continua a funzionare per 15 secondi dopo lo spegnimento dell’apparato elettrico.

4. Per ripassare alla modalità manuale, ruotare l’interruttore di

in posizione ON ( ). In modalità manuale, l’apparato e l’aspiratore vengono accesi e spenti indipendentemente gli uni dagli altri.46 ITALIANO

WALT è munito di un sistema di raccordo AirLock D

WALT. L’AirLock consente un collegamento rapido e sicuro tra il tubo di aspirazione

e l’apparato elettrico. Il connettore AirLock

si collega direttamente agli apparati D

WALT compatibili o tramite l’uso di un adattatore AirLock (disponibile presso il proprio fornitore D

WALT di zona). Consultare la sezione Accessori per i dettagli sugli adattatori disponibili. NOTA: se si usa un adattatore, assicurarsi che sia saldamente fissato alla presa dell’apparato prima di seguire i passaggi sottostanti. a. Assicurarsi che il collare sul connettore AirLock sia nella posizione di sblocco. Allineare le tacche

sul collare e il connettore AirLock come indicato, per le posizioni di sblocco e di blocco. b. Spingere il connnettore AirLock sul punto di raccordo dell’adattatore. c. Ruotare il collare alla posizione di blocco. NOTA: i cuscinetti a sfera all’interno del collare si agganciano alla fessura e fissano la connessione. Ora l’apparato elettrico è saldamente connesso all’estrattore per le polveri. Sistemi di pulizia automatica del filtro Questo aspiratore è dotato di un sistema di pulizia del filtro altamente efficace che minimizza l’ostruzione del filtro. Ogni 30 secondi, uno dei due filtri viene pulito automaticamente. La procedura di pulizia si alterna tra i filtri e continua per tutta la durata di servizio dell’unità. NOTA: è normale sentire il suono di uno scatto durante questa procedura. NOTA: dopo molte ore di funzionamento, è possibile che il sistema di pulizia automatica del filtro non sia più efficace. Quando ciò accade, è necessario pulire o sostituire i filtri. Consultare Filtro alla voce Manutenzione. FRENO DI STAZIONAMENTO (Fig. A, F) Il freno di stazionamento blocca una ruota in posizione per impedire il rotolamento dell’aspiratore.

1. Per inserire il freno di stazionamento, premere il pulsante del

per innestare il freno nella posizione di blocco.

2. Per disinserire il freno di stazionamento, premere il pulsante

del freno e il freno si innesterà nella posizione di sblocco. Rimozione / Sostituzione della sacca della polvere usata (Fig. A)

AVVERTENZA: è necessario l’uso di apparecchiature di protezione personale come una maschera antipolvere e guanti durante la manipolazione di sacche per la polvere usate.

1. Spegnere l’aspiratore e scollegare il cavo dalla presa.

2. Chiudere l’ingresso del tubo con bloccaggio ad

con il tappo di ingresso

3. Aprire i dispositivi di chiusura del contenitore

e rimuovere la testa di aspirazione

4. Tirare la sacca di raccolta dall’ingresso con cautela

5. Sigillare saldamente l’apertura della sacca di raccolta

durante la sua rimozione dalla macchina.

6. Smaltire la sacca di raccolta in un contenitore adeguato

secondo le disposizioni statutarie. Applicazioni di aspirazione di liquidi (Fig. A, G)

AVVERTENZA: NON collegare gli apparati elettrici alla presa

AVVERTENZA: inserire l’aspiratore in una presa con dispositivo di protezione a corrente residua (RCD) quando si utilizza l’aspiratore per l’aspirazione di liquidi.

AVVERTENZA: se della schiuma o del liquido dovessero fuoriuscire dalla macchina, spegnerla immediatamente.

ATTENZIONE: pulire regolarmente il dispositivo di limitazione del livello dell’acqua ed esaminarlo per la presenza di segni di danneggiamento. AVVISO: NON rimuovere il flottante a sfera

, altrimenti si causeranno danni all’aspiratore. Il flottante a sfera impedisce l’entrata dell’acqua nel motore. Prima di utilizzare l’aspiratore per l’aspirazione di liquidi:

• Assicurarsi che il contenitore sia vuoto e privo di polvere eccessiva.

• Inserire l’aspiratore in una presa con protezione RCD.

AVVERTENZA: non utilizzare la macchina con questa configurazione per le polveri di Classe L e M. Per svuotare il contenitore (Fig. A, G) La valvola del flottante a sfera

blocca l’aria nel motore quando il contenitore è pieno e il suono del motore cambia immediatamente. Quando il motore emette un suono acuto e il flusso dell’aria/acqua si arresta, svuotare il contenitore.

1. Spegnere l’aspiratore e scollegare il cavo dalla presa.

2. Aprire i dispositivi di chiusura del contenitore

e rimuovere la testa di aspirazione

3. Svuotare i contenuti del contenitore

in un contenitore o scarico adatti. Per tornare all’uso dell’aspirazione a secco (Fig. A)

1. Svuotare il contenitore, consultare le istruzioni alla voce Per

svuotare il contenitore.

2. Posizionare il contenitore a testa in giù finché non è asciutto.

NON usare il contenitore dei liquidi per l’aspirazione a secco.

3. Posizionare la testa di aspirazione

su una superficie stabile finché non è asciutta.

4. Reinstallare i filtri quando la testa di aspirazione è asciutta.

Vedere Filtri alla voce Manutenzione.

5. Quando il contenitore è asciutto, posizionare la testa

sul contenitore e fissarlo chiudendo i dispositivi di chiusura del contenitore

ITALIANO Impugnatura telescopica (Fig. A, H) Premere il pulsante di sblocco

per sollevare e abbassare l’impugnatura telescopica

1. Ruotare l’interruttore di controllo acceso/spento/

2. Scollegare l’unità.

3. Solo classe M: chiudere l’ingresso del tubo con bloccaggio

con il tappo di ingresso

4. Ritirare il cavo di alimentazione

5. Durante il trasporto sui veicoli, fissare la macchina.

MANUTENZIONE L’apparecchio DeWALT è stato progettato per lavorare a lungo con una minima manutenzione. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare dell’apparecchio.

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparecchio e scollegarlo dalla presa di corrente prima di installare e rimuovere gli accessori, prima di regolare o modificare le configurazioni o quando si eseguono le riparazioni. Un avvio accidentale potrebbe provocare lesioni.

AVVERTENZA: per la manutenzione dell’utente, la macchina deve essere smontata, pulita e riparata per quanto ragionevole e praticabile, senza causare rischi al personale di manutenzione e ad altre persone. Precauzioni adeguate comprendono la decontaminazione prima dello smontaggio, una ventilazione di scarico con filtrazione locale dove la macchina viene smontata, la pulizia dell’area di manutenzione e protezioni personali adeguate.

• Il produttore, o una persona addestrata, eseguirà un’ispezione tecnica almeno annualmente consistente, per esempio, nell’ispezione dei filtri per eventuali danni, la tenuta ermetica della macchina e il funzionamento adeguato del meccanismo di controllo.

• Quando si eseguono le operazioni di manutenzione o riparazione, tutti gli oggetti contaminati che non possono essere adeguatamente puliti devono essere smaltiti; tali oggetti saranno smaltiti in contenitori impenetrabili conformemente alle norme in vigore per lo smaltimento di tali rifiuti.

• Per le macchine di classe M, l’esterno della macchina deve essere decontaminato con metodi di aspirazione e pulizia professionale o trattato con sigillante prima di essere rimosso dalla zona di pericolo. Tutti i componenti della macchina saranno considerati contaminati quando vengono rimossi dall’area di pericolo e verranno intrapresi provvedimenti adeguati per impedire la dispersione della polvere.

• Per gli aspiratori di polveri è necessario fornire una frequenza adeguata di ricambio dell’aria L nell’ambiente se l’aria di scarico viene restituita nell’ambiente. (NOTA: è necessario fare riferimento alle legislazioni nazionali.) Filtro (Fig. A, I, J) Cura dei filtri I filtri in dotazione con questo aspiratore sono filtri a lunga durata. Per essere efficaci nel minimizzare il ricircolo della polvere, i filtri DEVONO essere installati correttamente e in buone condizioni.

AVVERTENZA: è necessario l’uso di apparecchiature di protezione personale adeguate come una maschera antipolvere e guanti durante la manipolazione dei filtri. Per rimuovere i filtri

1. Ruotare l’interruttore di controllo acceso/spento/

in posizione OFF ( ) e scollegare il cavo dalla presa.

2. Sganciare i dispositivi di chiusura del contenitore

e rimuovere la testa di aspirazione

dal contenitore. Posizionare la testa di aspirazione su una superficie stabile a testa in giù.

in senso anti-orario afferrandolo sul coperchio dell’estremità in plastica come illustrato, e rimuoverlo attentamente dalla testa, assicurandosi che non cadano detriti nel foro di montaggio. NOTA: fare attenzione a non danneggiare il materiale del filtro.

4. Se è necessario pulire il lato inferiore della testa di

, utilizzare un panno inumidito con acqua e sapone delicato e lasciarlo asciugare. Smaltire il panno in un contenitore adeguato.

5. Ispezionare i filtri per la presenza di usura, strappi o altri

danni. NOTA: qualora sussistano dubbi sulla condizione dei filtri, è NECESSARIO sostituirli. NON continuare a usare i filtri se sono danneggiati.

AVVERTENZA: non usare mai aria compressa o una spazzola per pulire i filtri, altrimenti si verificheranno danni alla membrana del filtro e questo consentirà il passaggio della polvere attraverso il filtro. Se necessario, premere delicatamente contro una superficie dura o sciacquare con acqua a temperatura ambiente e lasciar asciugare all’aria. Solitamente la pulizia dei filtri è superflua, anche se il filtro è coperto di polvere. Il sistema automatico di pulizia dei filtri manterrà il massimo delle prestazioni e continuerà a funzionare. Se esistono danni visivi alla membrana del filtro, sostituire i filtri. Solitamente i filtri durano dai sei ai dodici mesi a seconda dell’uso e dellacura.48 ITALIANO Per installare i filtri

1. Assicurarsi che la tenuta del filtro

sia in posizione e fissa

alle filettature della testa di aspirazione e, utilizzando una forza moderata, ruotare il filtro in senso orario fino a stringere. NOTA: fare attenzione a non danneggiare il materiale del filtro.

3. Posizionare la testa di aspirazione

sul contenitore e fissarlo chiudendo i dispositivi di chiusura del contenitore

Lubrificazione L’apparecchio non richiede alcuna ulteriore lubrificazione. Pulizia

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparecchio. Questi prodotti chimici possono indebolire i materiali utilizzati in queste parti. Non far penetrare del liquido all’interno della macchina, e non immergere alcuno dei componenti dell’apparecchio direttamente in un liquido.

1. Aspirare l’esterno dell’aspirapolveri. Per una pulizia ulteriore,

usare un panno inumidito solamente con acqua e sapone delicato se necessario.

2. Dopo l’uso, smaltire il panno in un contenitore appropriato.

Immagazzinaggio (Fig. K)

1. Svuotare il contenitore, consultare Per svuotare il

contenitore alla voce Funzionamento.

2. Pulire l’aspiratore dentro e fuori. Vedere Pulizia.

3. Pulire o sostituire i filtri, vedere Filtri.

4. Ritirare il tubo di aspirazione e il cavo di alimentazione

come mostrato nell’illustrazione. Posizionare l’unità in un ambiente asciutto e proteggerla da un uso non autorizzato. NOTA: inserire il tappo di ingresso

per mantenere i detriti all’interno del contenitore quando viene rimosso il tubo di aspirazione. È inoltre possibile fissare le estremità del tubo insieme e bloccarle insieme con l’estremità di bloccaggio ad avvitamento. Accessori opzionali

AVVERTENZA: su questo apparecchio sono stati collaudati soltanto gli accessori offerti da DeWALT , quindi l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DeWALT

ACCESSORI DWV9340-XJ Filtro DWV9315-XJ Tubo antischiacciamento DWV9316-XJ Tubo anti-statico DWV9401-XJ Sacchetto di carta DWV9400-XJ Rivestimento in plastica DWV9402-XJ Sacchetto di stoffa DWV9500-XJ Cremagliera a vuoto Sistema AirLock DeWALT DWV9000 Raccordo con bloccaggio ad avvitamento DWV9110 Adattatore in gomma affusolato da 29–35mm DWV9120 Adattatore in gomma graduato da 35–38mm DWV9130 Adattatore OD da 35mm DWV9150 Adattatore angolare OD da 35mm Installazione della cremagliera a vuoto DWV9500 (Fig. K, L) NOTA: Il DWV902MT è dotato di una cremagliera a vuoto DWV9500 già installata.

1. Rimuovere le 4 viti dell’impugnatura di trasporto utilizzando

una punta a stella T-25 e rimuovere l’impugnatura di trasporto.

2. Installare la cremagliera a vuoto riutilizzando le viti

dell’impugnatura di trasporto. Riposizionarle nei fori originali e serrarle.

3. Utilizzare le 2 viti

fornite in dotazione posizionandole nei fori posteriori della cremagliera a vuoto. Spingere verso il basso e ruotare ciascuna vite per sfondare il materiale e penetrare nella sede della vite nascosta sottostante. Serrare.

ATTENZIONE: non superare 9 kg (20lb) in ciascuna unità di magazzinaggio da 14 litri, massimo 2 unità di magazzinaggio per estrattore della polvere. Non superare 18 kg (40 lb) in ciascuna unità di magazzinaggio da 28 litri, 1 unità di magazzinaggio per estrattore della polvere. Il superamento dell’altezza e/o del peso consigliati potrebbe compromettere la stabilità dell’estrattore della polvere e provocare lesioni o danni. AVVISO: non rimuovere la testa dell’estrattore della polvere dal serbatoio con le unità di magazzinaggio con impilamento a T collegate. Così facendo si potrebbero provocare danni al filtro dell’estrattore della polvere. Fissaggio del cavo di alimentazione al tubo (Fig. A) Il cavo di alimentazione

può essere fissato al tubo di aspirazione

utilizzando la fascetta stringitubi D279058CL(disponibile presso il proprio fornitore D

WALT di zona). Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.49 ITALIANO Ricerca guasti Problema Soluzione Il motore non funziona Controllare il cavo di alimentazione, i tappi e la presa. Assicurarsi che l’interruttore di controllo acceso/spento/dell’apparato

sia in posizione ON ( ). La portata aspirazione diminuisce Rimuovere le ostruzioni nell’ugello di aspirazione, nel tubo di aspirazione o nei filtri. Sostituire il sacchetto di carta o di stoffa. Verificare la corretta installazione dei filtri. Pulire o sostituire i filtri. Svuotare il contenitore, consultare Per svuotare il contenitore alla voce Funzionamento. L’aspiratore smette di funzionare È scattato il sovraccarico termico:

1. Spegnere l’aspiratore e scollegarlo

dalla presa di corrente.

2. Svuotare il contenitore, se necessario.

3. Lasciare che l’unità si raffreddi.

4. Inserire il cavo di alimentazione

in una presa adeguata e ruotare l’interruttore di controllo acceso/ spento/dell’apparato in posizione ON ( ) per testarlo. Se l’aspiratore non parte più, contattare il venditore o individuare il riparatore autorizzato DeWALT più vicino nel catalogo DeWALT o rivolgersi all’ufficio DeWALT di zona all’indirizzo indicato nel presente manuale. Esce della polvere durante l’aspirazione Verificare la corretta installazione dei filtri. Assicurarsi che i filtri non siano danneggiati; sostituirli se necessario. Assicurarsi che le tenute dei filtri siano in posizione e fisse. La pulizia automatica del filtro non funziona Sentire lo scatto del solenoide per assicurarsi che il meccanismo di pulizia del filtro funzioni. L’apparato elettrico non si accende. Assicurarsi che l’interruttore di controllo acceso/spento/dell’apparato sia nella posizione di ATTIVAZIONE . Rispetto ambientale Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com.50 nEDERLanDs EG-conformiteitsverklaring Richtlijn Voor Machines Zwaar uitgevoerde stofzuiger voor de bouw
