MANUALE UTENTE DC500 DEWALT

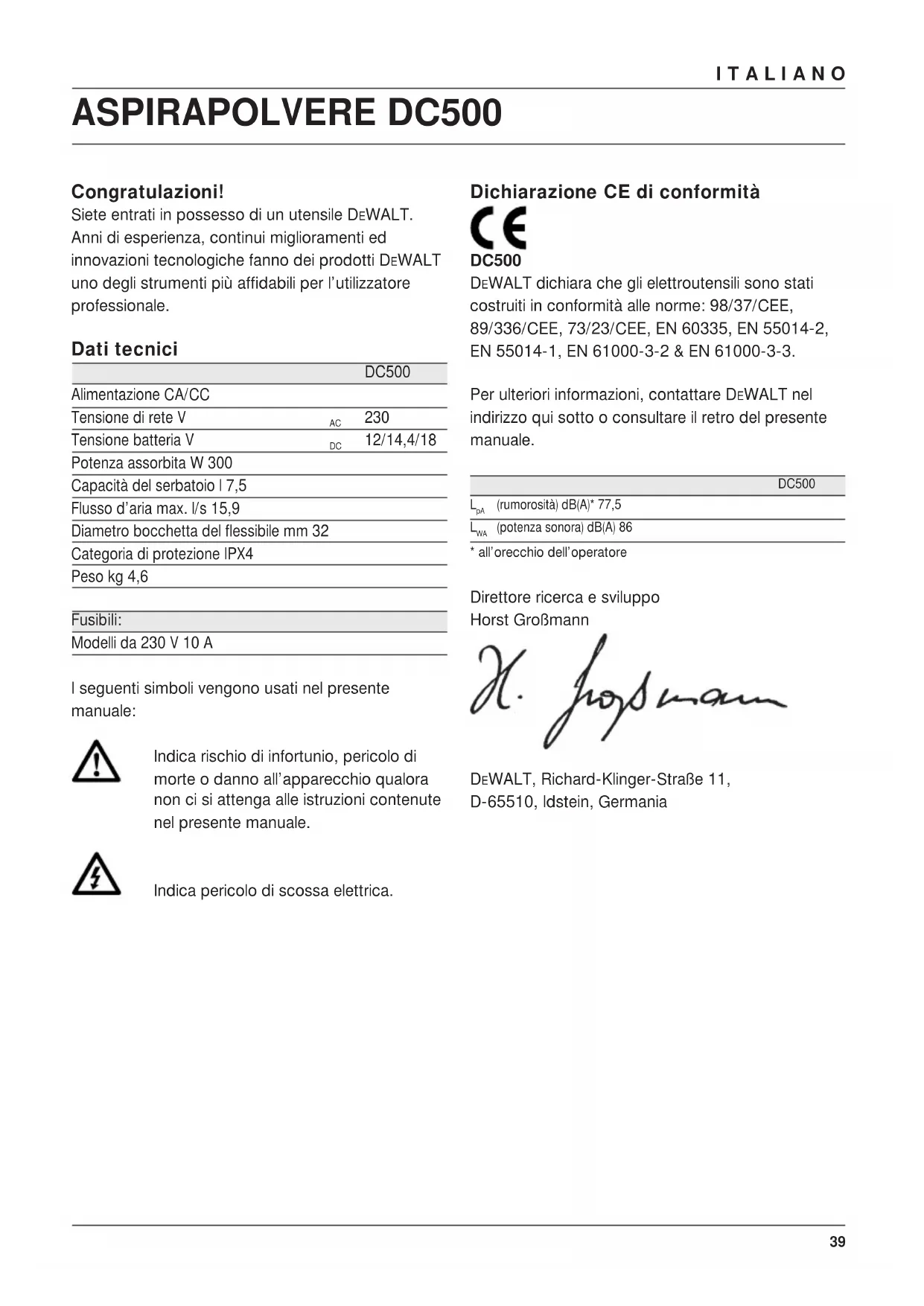

12/14,4/18 Potenza assorbita W 300 Capacità del serbatoio l 7,5 Flusso d’aria max. l/s 15,9 Diametro bocchetta del flessibile mm 32 Categoria di protezione IPX4 Peso kg 4,6 Fusibili: Modelli da 230 V 10 A I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica. Dichiarazione CE di conformità DC500 DEWALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare DEWALT nel indirizzo qui sotto o consultare il retro del presente manuale. DC500

• all’orecchio dell’operatore Direttore ricerca e sviluppo Horst Großmann DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania40 ITALIANO Norme generali di sicurezza Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Prima di adoperare l’utensile, leggere attentamente le istruzioni di cui al presente manuale. Conservare questo manuale di istruzioni per successive consultazioni. Informazioni generali 1 Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. 2 Tener presenti le caratteristiche dell’ambiente di lavoro Tenere ben illuminata l’area di lavoro. Non usare l’utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infiammabile. 3 Tenere i bambini lontani dall’area di lavoro Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro, toccare l’utensile o il cavo di alimentazione. 4 Usare il vestiario appropriato Evitare l’uso di abiti svolazzanti e/o gioielli che potrebbero rimanere impigliati nelle parti in movimento o essere aspirati dal flusso d’aria. Se si portano i capelli lunghi, indossare un copricapo di protezione. Quando si lavora all’esterno, è consigliabile indossare dei guanti adeguati e calzature antisdrucciolevoli. 5 Protezione personale Indossate occhiali di sicurezza. Indossate una mascherina contro la polvere ogni volta che l’uso dell’utensile provochi polvere o schegge. Se tali particelle possono essere particolarmente calde, indossare anche un grembiule resistente al caldo. Fare sempre uso di sistemi di otoprotezione. Indossare sempre un elmetto di sicurezza. 6 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore di sicurezza per correnti di guasto (FI). 7 Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. 8 Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l’utensile quando si è stanchi. 9 Usare l’utensile adatto L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. L’utensile funzionerà meglio e in modo più sicuro alla velocità per cui è stato realizzato. Non forzare l’utensile. Attenzione! L’uso di accessori o attrezzature diversi o l’impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d’uso comportano il rischio di infortuni. 10 Controllare che non vi siano parti danneggiate Prima dell’uso, ispezionare accuratamente l’utensile e il cavo elettrico per rilevare eventuali danni. Controllare se ci sono parti non allineate o parti mobili con gioco, pezzi rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento dell’utensile. Accertare che l’utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l’utensile se presenta elementi danneggiati o difettosi. Non impiegare l’utensile se non è possibile accenderlo e spegnerlo mediante l’interruttore. Eventuali componenti difettosi o danneggiati vanno sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni. 11 Custodia dell’elettroutensile dopo l’uso Riporre gli utensili elettrici in luogo sicuro e ben asciutto, fuori dalla portata dei bambini. 12 Mantenere l’utensile con cura Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi. 13 Riparazioni Il presente utensile elettrico è conforme alle principali norme di sicurezza vigenti. Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni.41 ITALIANO Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi. Istruzioni di sicurezza per utensili con alimentazione elettrica 14 Prolunghe Ispezionare la prolunga prima dell’uso e sostituirla se è danneggiata. Quando l’utensile viene impiegato all’esterno, usare unicamente le prolunghe per uso esterno. 15 Scollegare l’utensile Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre la spina dalla presa di alimentazione quando l’utensile non è in uso, o prima di cambiare pezzi, accessori o complementi o prima di eseguire lavori di manutenzione. 16 Non abusare del cavo elettrico Non trasportare mai l’utensile afferrandolo per il cavo. Non tirare mai il cavo per estrarlo dalla presa. Proteggere il cavo dal calore ed evitarne il contatto con olio e bordi taglienti. Istruzioni di sicurezza per utensili a batteria 17 Rimuovere il gruppo batterie Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre il gruppo batterie quando non è in uso, prima di cambiare pezzi, accessori o complementi o prima di eseguire interventi di manutenzione. Istruzioni di sicurezza supplementari per aspirapolvere

• Questo utensile è del tutto a prova di schizzo, in conformità della classe di protezione IPX4. Non immergere l’utensile in acqua.

• Non adoperare l’utensile per aspirare amianto.

• Non adoperare l’utensile per aspirare silicati.

• Non adoperare l’utensile per aspirare liquidi infiammabili.

• Non adoperare l’utensile per aspirare particelle bollenti. Contenuto dell’imballo L’imballo comprende: 1 Aspirapolvere 1 Flessibile aspirapolvere 1 Bocchetta grande 1 Bocchetta per interstizi 1 Adattatore per aspirazione polvere 1 Manuale istruzione

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile. Descrizione (fig. A) L’aspirapolvere professionale con/senza filo DC500 è stato messo a punto per la pulizia a secco e l’aspirazione di liquidi. L’utensile può essere usato anche come soffiatore per rimuovere detriti dal posto di lavoro e asciugare superfici umide. L’utensile può essere alimentato dalla rete principale (usato con il filo) o dalla batteria (cordless) ed essere adoperato all’esterno o all’interno. Se usato senza filo, l’utensile consente l’uso di batterie NiCd e NiMH DEWALT con tensione compresa tra 12 e 18 V. 1 Interruttore acceso/spento 2 Vano di alimentazione 3 Serbatoio 4 Tappo di spurgo 5 Presa di aspirazione 6 Uscita soffio 7 Fermo 8 Bocchetta grande 9 Bocchetta per interstizi 10 Tubo flessibile 11 Coperchio del vano batterie Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. Il Vostro utensile DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60335, perciò non è richiesta la messa a terra.42 ITALIANO CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm

. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Assemblaggio

• Prima di effettuare il montaggio disinserire sempre la spina dalla presa di alimentazione.

• Prima del montaggio, controllare se è installata una batteria e, in caso affermativo, estrarla. Inserimento di un gruppo batteria (fig. B)

• Sganciare il fermo (12) e aprire il coperchio del vano batteria (11).

• Inserire completamente il gruppo batteria (13) nell’alloggiamento (14).

• Chiudere il coperchio del vano batteria. Prima di inserire o estrarre il gruppo batteria, spegnere sempre l’utensile. Stato del gruppo batteria

• Accertarsi che il gruppo batterie sia (completamente) caricato. Se la batteria non produce un’alimentazione sufficiente, sostituirla seguendo le istruzioni riportate nel manuale del caricabatteria. Usate solamente batterie e caricabatterie DEWALT. Attacco del tubo flessibile (fig. C) Modalità sottovuoto

• Inserire l’attacco (15) nella presa di aspirazione (5).

• Per fissare in posizione il flessibile, ruotare l’attacco in senso orario.

• Inserire l’accessorio desiderato sulla bocchetta (16) del flessibile. Modalità di soffiaggio

• Inserire l’attacco (15) nell’uscita di soffiaggio (6).

• Per fissare in posizione il flessibile, ruotare l’attacco in senso orario.

• Inserire l’accessorio desiderato sulla bocchetta (16) del flessibile. Istruzioni per l’uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti. Accensione e spegnimento (fig. A)

• Per accendere l’utensile, mettere su I l’interruttore on/off (1).

• Per spegnere l’utensile, mettere su 0 l’interruttore on/off (1). Alimentazione Questo utensile funziona con l’alimentazione di rete o a batteria. L’utensile passa automaticamente dall’alimentazione CA (di rete) all’alimentazione CC (a batteria). Alimentazione di rete

• Svolgere del tutto il cavo dell’alimentazione di rete.

• Prima di accendere l’utensile, inserire la spina nella presa di rete.

• Spegnete sempre l’utensile al termine del lavoro e prima di disinserire la spina. Avvolgere con cura il cavo di alimentazione di rete quando non si usa l’utensile. Alimentazione a batteria

• Avvolgere il cavo dell’alimentazione di rete.

• Inserire un gruppo batteria. Accertarsi che il gruppo batteria sia installato correttamente.43 ITALIANO

• Spegnere sempre l’utensile a lavoro finito e prima di estrarre la batteria. Aspirazione (fig. A)

• Prima dell’uso, svuotare e pulire il serbatoio (3).

• Attaccare il flessibile (10) alla presa di aspirazione (5).

• Selezionare l’accessorio del caso.

• Si suggerisce di non mischiare sostanze asciutte e bagnate. Quando si passa da una sostanza all’altra, svuotare e pulire prima il serbatoio. Raccolta di polveri (fig. D) In modalità aspirazione, l’utensile può essere usato anche per raccogliere polveri o detriti di lavorazione. Per agevolare l’attacco di un attrezzo elettrico (18) alla bocchetta del flessibile (16), utilizzare l’adattatore per l’estrazione delle polveri (17) in corredo. Filtro di raccolta polvere Si suggerisce di utilizzare l’utensile con il filtro di raccolta polvere sempre installato. Se, per errore, l’utensile viene utilizzato quando il filtro non è installato, nel momento in cui il livello del liquido contenuto nel serbatoio raggiunge la soglia massima si attiva una funzione di spegnimento. Una valvola galleggiante blocca l’apertura di aspirazione per impedire l’ulteriore aspirazione e determinando l’accelerazione del motore.

• Usare l’utensile sempre in posizione verticale. Non inclinare l’utensile per evitare che i liquidi raccolti nel serbatoio penetrino nel vano motore.

• Far funzionare l’utensile sempre con il filtro di raccolta polvere in posizione. Soffiaggio (fig. A)

• Prima dell’uso, svuotare e pulire il serbatoio (3).

• Attaccare il flessibile (10) all’uscita di soffiaggio (6).

• Selezionare l’accessorio del caso. Accessori in dotazione (fig. E) L’utensile viene fornito con i seguenti accessori: - Bocchetta grande (8) - Bocchetta per interstizi (9) - Adattatore per aspirazione polvere (17) Accessori opzionali Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili. Manutenzione Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Svuotamento del serbatoio (fig. F & G) Il serbatoio va svuotato quando la capacità di aspirazione si riduce sensibilmente. Svuotamento di sostanze secche (fig. F)

• Sganciare i fermi (7) ed estrarre il vano di alimentazione (2) dal serbatoio (3).

• Svuotare il serbatoio in un contenitore per rifiuti.

• Pulire il filtro (19) come descritto di seguito.

• Reinstallare il vano di alimentazione sul serbatoio e bloccare i fermi. Svuotamento di sostanze umide (fig. G)

• Mettere un contenitore adatto sotto il tappo di spurgo (4).

• Levare il tappo di spurgo.

• Attendere un tempo sufficiente a spurgare il liquido. Mantenere l’unità ad un’angolazione di circa 10° per agevolare la fuoriuscita del liquido dal foro di spurgo.

• Dopo che il liquido è stato scaricato, reinstallare il tappo di spurgo.

• Il liquido deve essere smaltito con le dovute precauzioni per l’ambiente Pulitura (fig. F & H)

• Staccare l’utensile dall’alimentazione ed estrarre la batteria prima di pulire l’alloggiamento con un panno morbido.

• Pulire regolarmente l’alloggiamento con un panno morbido. Pulitura del serbatoio (fig. F) Il serbatoio va pulito dopo ogni uso o quando si passa da una sostanza all’altra.

• Svuotare il serbatoio (3).

• Pulire il serbatoio con un detergente non aggressivo e un panno umido.44 ITALIANO

• Asciugare con cura il serbatoio usando un panno morbido. Pulitura del filtro di raccolta polvere (fig. H) Il filtro di raccolta polvere va pulito dopo ogni uso. Se il filtro è danneggiato o non funziona correttamente, sostituirlo.

• Per rimuovere il filtro di raccolta polvere (19), ruotarlo in senso antiorario ed estrarlo dall’apertura di aspirazione (20).

• Per eliminare la polvere in eccesso, battere il filtro su un contenitore per rifiuti.

• In base al suo stato, sciacquare l’esterno del filtro con acqua corrente tiepida.

• Fissare il filtro collocandolo sopra l’apertura di aspirazione e girandolo in senso orario.

• Non lavare l’interno del filtro. Se la parte interna del filtro si bagna, attendere che si asciughi perfettamente.

• Non fare uso di spazzole per pulire il filtro. Pulitura del filtro della presa di aspirazione (fig. H) Se l’utensile viene usato senza il filtro di raccolta polvere, il filtro della presa di aspirazione deve essere pulito.

• Allontanare la valvola galleggiante (21) e rimuovere il filtro dall’apertura di aspirazione (20).

• Sciacquare il filtro in acqua corrente tiepida.

• Fare asciugare il filtro prima di reinstallarlo in posizione.

• Pulire la valvola galleggiante (21) con un panno umido. Soluzione di problemi Se l’utensile non sembra funzionare correttamente, procedere come segue. Se il problema persiste, contattare il servizio assistenza tecnica. Si aziona la funzione di spegnimento.

• Spegnere immediatamente l’utensile.

• Svuotare il serbatoio come descritto sopra.

• Pulire il filtro della presa di aspirazione come descritto sopra.

• Ricordare di reinstallare il filtro di raccolta polvere prima di riprendere la pulizia. Utensili inutilizzabili e tutela ambientale Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell’ambiente. Batteria ricaricabile Una batteria a lunga durata va ricaricata quando non produce più un’alimentazione sufficiente per svolgere lavori che prima venivano eseguiti facilmente. Smaltire le batterie scariche rispettando l’ambiente.

• Esaurire completamente la carica della batteria prima di estrarla dall’utensile.

• Le batterie al NiCd e NiMH sono riciclabili e vanno consegnate al concessionario o portate presso un impianto di riciclaggio di zona. Le batterie così raccolte vengono riciclate o smaltite nel rispetto delle normative vigenti.45 ITALIANO GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE • Se non siete completamente soddisfatti delle prestazioni del vostro utensile DEWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell’utensile, presentando debita prova dell’avvenuto acquisto.

• MANUTENZIONE GRATUITA PER UN ANNO • L’eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

• GARANZIA TOTALE DI UN ANNO • Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).

• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
