BRUKSANVISNING DC500 DEWALT

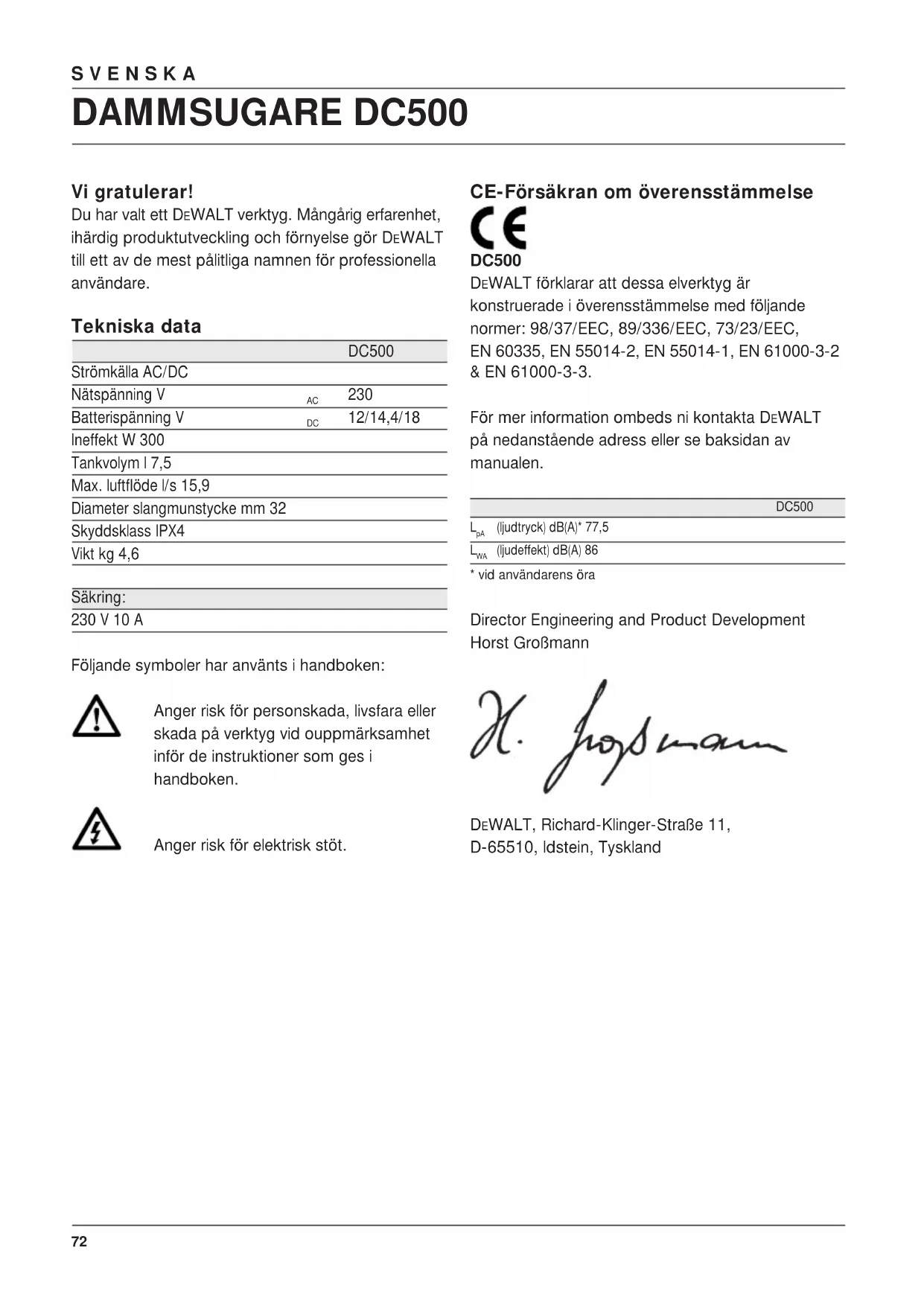

12/14,4/18 Ineffekt W 300 Tankvolym l 7,5 Max. luftflöde l/s 15,9 Diameter slangmunstycke mm 32 Skyddsklass IPX4 Vikt kg 4,6 Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. CE-Försäkran om överensstämmelse DC500 DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. DC500

• vid användarens öra Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland73 SVENSKA Säkerhetsanvisningar Iakttag, när du använder elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada. Läs bruksanvisningen noggrant innan du använder verktyget. Behåll denna bruksanvisning för framtida referens. Allmänt 1 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 2 Tänk på arbetsmiljöns inverkan Ha bra belysning över arbetsytan (250 - 300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser. 3 Håll barn undan Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller sladden. 4 Klä dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar eller fångas av luftströmmen. Använd hårnät om du har långt hår. Vid arbete utomhus bör du helst bära lämpliga handskar och halkfria skor. 5 Skyddskläder Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Om dessa partiklar kan väntas vara heta, bör du också bära ett värmebeständigt förkläde. Använd alltid hörselskydd. Bär alltid en skyddshjälm 6 Eliminera risken för elektriska stötar Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp). Om apparaten används under extrema omständigheter (t.ex. hög fuktighet, om metallspån produceras etc.), kan den elektriska säkerheten förbättras genom att använda en isolerande transformator eller en (FI) jordslutningsbrytare. 7 Sträck dig inte för mycket Se till att du alltid har säkert fotfäste och balans. 8 Var uppmärksam Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. 9 Använd rätt verktyg Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. 10 Kontrollera verktyget för skador Kontrollera verktyget och sladden för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna bytas ut av en auktoriserad DEWALT serviceverkstad. Försök aldrig reparera verktyget själv. 11 Förvara verktyg säkert När verktyget inte används ska det förvaras på en torr plats och låsas undan ordentligt, utom räckhåll för barn. 12 Sköt verktyget med omsorg Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll alla handtag och strömbrytare torra, rena och fria från olja och fett. 13 Reparationer Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser. Låt det endast repareras av ett auktoriserat DEWALT serviceombud. Reparationer får endast utföras av kvalificerad personal som använder originaldelar, annars kan användaren utsättas för stor fara.74 SVENSKA Säkerhetsanvisningar för verktyg som drivs med nätström 14 Förlängningssladdar Kontrollera förlängningssladden innan den används. Byt ut den om det behövs. Om verktyget används utomhus ska bara förlängningssladdar som är avsedda för utomhusbruk användas. 15 Drag ur kontakten Stäng av verktyget och låt det stanna helt innan du lämnar det utan tillsyn. Tag ur kontakten när verktyget inte är i bruk samt före byte av någon del av verktyget, tillbehör eller verktygsfästen och innan serviceåtgärder utförs. 16 Misshandla inte sladden Bär aldrig verktyget i sladden. Dra aldrig i sladden för att koppla lös stickkontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter. Säkerhetsanvisningar för verktyg som drivs med batterier 17 Avlägsna batteriet Stäng av verktyget och låt det stanna helt innan du lämnar det utan tillsyn. Tag av batteriet när verktyget inte är i bruk samt före byte av någon del, tillbehör eller verktygsfästen och innan serviceåtgärder utförs. Tillkommande säkerhetsanvisningar för dammsugare

• Detta verktyg är stänkskyddat från alla riktningar enligt skyddsklass IPX4. Sänk aldrig verktyget i vatten!

• Använd inte verktyget till att suga asbest.

• Använd inte verktyget till att suga silikater.

• Använd inte verktyget till att suga eldfarliga vätskor.

• Använd inte verktyget till att suga heta partiklar. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Dammsugare 1 Dammsugarslang 1 Brett munstycke 1 Munstycke för springor 1 Dammutsugningsadapter 1 Instruktionshandbok

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Din DC500 dammsugare för nät-/batteridrift är avsedd för sugning av torra och våta ämnen vid professionella tillämpningar. Verktyget kan även användas till att blåsa, för att avlägsna skräp från arbetsplatsen eller torka fuktiga ytor. Verktyget kan drivas med nätström (med sladd) eller batteri (sladdlös), både inom- och utomhus. För sladdlösa tillämpningar går verktyget på DEWALT NiCd eller NiMH batteripaket från 12 till 18 V. 1 Strömbrytare 2 Drivhuvud 3 Tank 4 Tömningsplugg 5 Sugöppning 6 Blåsöppning 7 Spärr 8 Brett munstycke 9 Munstycke för springor 10 Slang 11 Batterilucka Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 60335; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Om du använder en sladdvinda, vira alltid av sladden fullständigt.75 SVENSKA Montering

• Koppla alltid ur verktyget innan Du börjar med inställning.

• Kontrollera innan du monterar verktyget om ett batteripaket är på plats, avlägsna i så fall detta. Placering av batteripaketet (fig. B)

• Lossa spärren (12) för att öppna batteriluckan (11).

• Placera batteripaketet (13) i uttaget (14) tills det är helt på plats.

• Stäng batteriluckan. Stäng alltid av verktyget innan batteripaketet sätts in eller avlägsnas. Batteripaketets tillstånd

• Se till att batteripaketet är (helt) laddat. Om batteripaketet inte ger tillräcklig kraft ska det laddas enligt anvisningarna från laddarens tillverkare. Använd endast DEWALT batterier och laddare. Koppling av slangen (fig. C) Sugläge

• För in kopplingsstycket (15) i sugöppningen (5).

• Vrid kopplingsstycket medsols för att spärra slangen på plats.

• Placera ett lämpligt tillbehör på slangens munstycke (16). Blåsläge

• För in kopplingsstycket (15) i blåsöppningen (6).

• Vrid kopplingsstycket medsols för att spärra slangen på plats.

• Placera ett lämpligt tillbehör på slangens munstycke (16). Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser. Strömbrytare (fig. A)

• Starta verktyget genom att ställa strömbrytaren (1) i läge I.

• Stäng av verktyget genom att ställa strömbrytaren (1) i läge 0. Strömkälla Verktyget kan drivas med antingen nätström eller batteriström. Verktyget kopplar automatiskt om mellan AC (nätström) och DC (batteri). Nätström

• Linda av nätkabeln helt.

• Koppla kontakten till vägguttaget innan du startar verktyget.

• Stäng alltid av maskinen innan Du drar ur sladden efter avslutat arbete. Linda upp nätkabeln när verktyget inte används. Batteridrift

• Placera ett batteripaket. Se till att batteripaketet är ordentligt på plats.

• Stäng alltid av verktyget när du är klar och innan du avlägsnar batteripaketet. Sugning (fig. A)

• Töm och rengör tanken (3) före bruk.

• Koppla slangen (10) till sugintaget (5).

• Välj ett lämpligt tillbehör.

• Vi avråder dig från att blanda våta och torra ämnen. Rengör och töm tanken först innan du växlar mellan ämnen. Dammuppsamling (fig. D) I sugläge kan verktyget även fungera som dammuppsamlare vid arbeten som producerar damm eller skräp. Använd den medföljande dammutsugningsadaptern (17) för att kunna koppla ett elverktyg (18) till slangmunstycket (16). Dammfilter Vi rekommenderar att alltid ha dammfiltret på plats när verktyget används. Om verktyget av misstag används utan dammfilter, kommer en avstängningsfunktion att aktiveras när vätskenivån i tanken har nått sitt maximum. En flottörventil blockerar sugöppningen, varvid verktyget slutar suga och motorns varvtal ökar.76 SVENSKA

• Använd alltid verktyget i upprätt läge Luta inte verktyget för att hindra vätska i tanken att tränga in i motorhuset.

• Använd alltid verktyget med dammfiltret på plats. Blåsning (fig. A)

• Töm och rengör tanken (3) före bruk.

• Koppla slangen (10) till blåsutgången (6).

• Välj ett lämpligt tillbehör. Bifogade tillbehör (fig. E) Följande tillbehör medföljer verktyget: - Brett munstycke (8) - Munstycke för springor (9) - Dammutsugningsadapter (17) Extra tillbehör Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Tömning av tanken (fig. F & G) Tanken måste tömmas när sugkraften avtar märkbart. Tömning av torra ämnen (fig. F)

• Lossa spärrarna (7) och avlägsna drivhuvudet (2) från tanken (3).

• Töm tankens innehåll i en sopbehållare.

• Rengör filtret (19) enligt nedanstående beskrivning.

• Sätt tillbaka drivhuvudet på tanken och fäst spärrarna. Tömning av våta ämnen (fig. G)

• Sätt en lämplig behållare under tömningspluggen (4).

• Avlägsna tömningspluggen.

• Ge vätskan gott om tid att rinna ut helt. Luta apparaten i en vinkel på ca. 10° så att vätskan rinner lättare mot tömningspluggen.

• Sätt tillbaka pluggen när vätskan har tömts ut.

• Tänk på miljön när du kastar vätskan. Rengöring (fig. F & H)

• Drag ut kontakten ur vägguttaget och avlägsna batteripaketet innan du rengör höljet med en mjuk trasa.

• Rengör höljet regelbundet med en mjuk trasa. Rengöring av tanken (fig. F) Tanken ska rengöras efter varje bruk eller när du börjar suga en annan substans.

• Rengör tanken med ett milt tvålmedel och en fuktig trasa.

• Torka tanken noggrant med en mjuk trasa. Rengöring av dammfiltret (fig. H) Dammfiltret ska rengöras efter varje bruk. Filtret måste bytas om det är skadat eller inte fungerar väl.

• Avlägsna dammfiltret (19) genom att vrida det motsols och avlägsna det från sugöppningen (20).

• Skaka bort överflödigt damm genom att knacka på filtret i en sopbehållare.

• Om filtret är i gott skick ska utsidan sköljas under ljummet rinnande vatten.

• Fäst filtret genom att placera det över sugöppningen och vrida det medsols.

• Tvätta inte filtrets insida. Låt filtret torka ordentligt om insidan har blivit våt.

• Använd inte en borste till att rengöra filtret. Rengöring av sugöppningens filter (fig. H) Sugöppningens filter måste rengöras om verktyget används utan dammfiltret på plats.

• Håll flottörventilen (21) åt sidan och avlägsna filtret från sugöppningen (20).

• Skölj filtret under ljummet rinnande vatten.

• Torka filtret innan du sätter tillbaka det.

• Rengör flottörventilen (21) med en fuktig trasa. Felsökning Följ anvisningarna nedan om något problem uppkommer. Kontakta din auktoriserade serviceverkstad om du inte kan lösa problemet. Avstängningsfunktionen aktiveras

• Stäng genast av verktyget.

• Töm tanken enligt beskrivningen ovan.

• Rengör sugöppningens filter enligt beskrivningen ovan.77 SVENSKA

• Kom ihåg att sätta tillbaka filtret innan du arbetar vidare. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. Uppladdningsbart batteripaket Ett långlivat batteripaket måste laddas på nytt när det inte längre ger tillräcklig kraft vid arbeten som först gick utan problem. När batteriets tekniska livstid är över ska det kastas på ett miljövänligt sätt.

• Låt batteripaketet laddas ur helt och avlägsna det sedan ur verktyget.

• NiCd- och NiMH-celler kan återvinnas. Lämna dem till inköpsstället eller den lokala återvinningsstationen. Återlämnade batterier återvinns eller kastas på ett miljövänligt sätt. GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com.78
