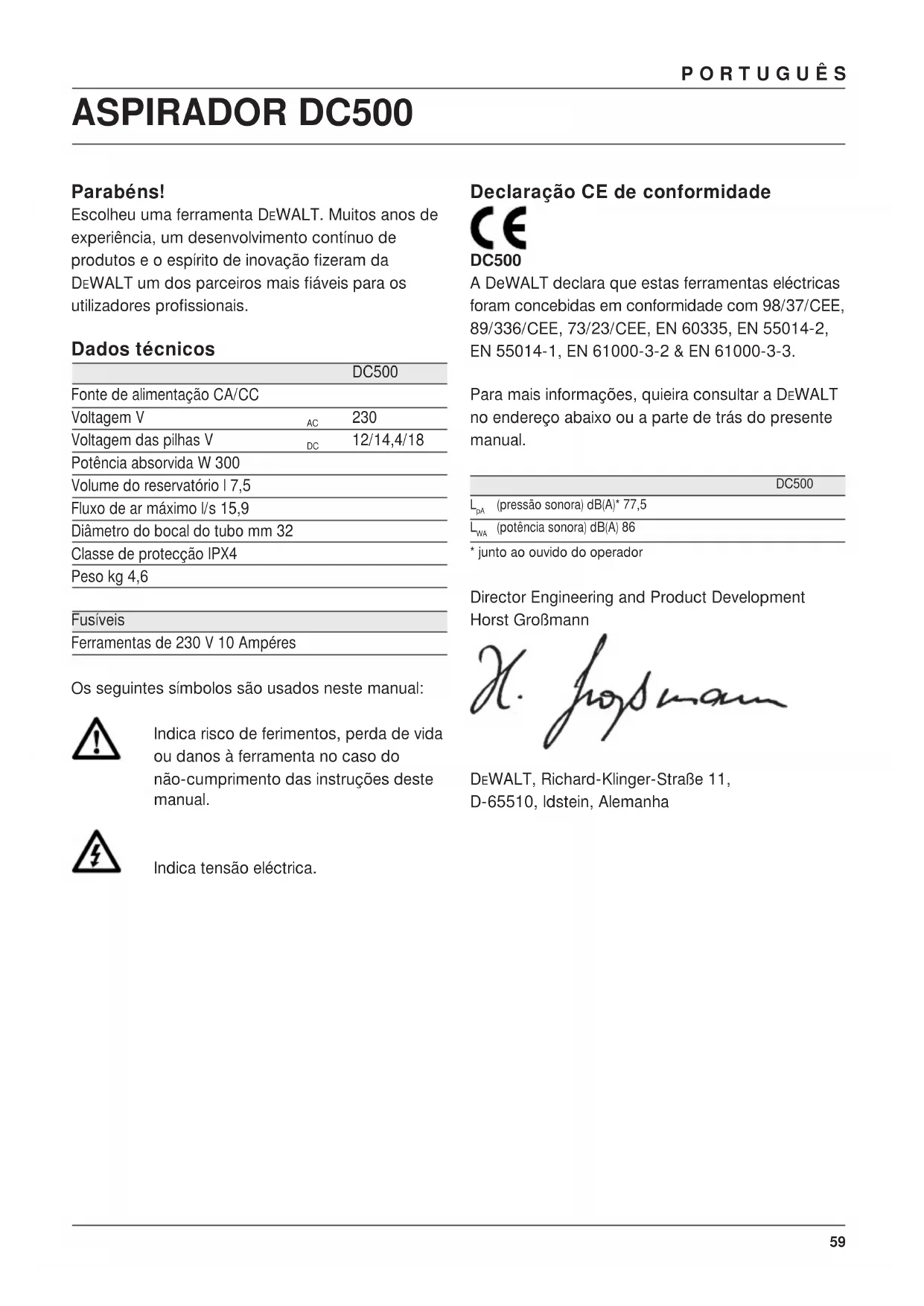

MANUAL DE UTILIZADOR DC500 DEWALT

Voltagem das pilhas V

12/14,4/18 Potência absorvida W 300 Volume do reservatório l 7,5 Fluxo de ar máximo l/s 15,9 Diâmetro do bocal do tubo mm 32 Classe de protecção IPX4 Peso kg 4,6 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual. Indica tensão eléctrica. Declaração CE de conformidade DC500 A DeWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. DC500

(pressão sonora) dB(A)* 77,5

(potência sonora) dB(A) 86

• junto ao ouvido do operador Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha60 PORTUGUÊS Instruções de segurança Quando usar ferramentas eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia todo o manual atentamente antes de utilizar a ferramenta. Guarde este manual para futura referência. Instruções gerais 1 Mantenha a área de trabalho arrumada. Bancadas e áreas de trabalho desarrumadas podem provocar acidentes. 2 Cuide do ambiente da área de trabalho Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta onde haja risco de fogo ou explosão, como por exemplo na presença de líquidos ou gases inflamáveis. 3 Mantenha as crianças afastadas. Não permita que crianças, visitantes ou animais aproximem-se da área de trabalho ou que toquem a ferramenta ou o cabo de força. 4 Vista-se de maneira apropriada Não use vestuário largo nem jóias, pois podem prender-se numa peça móvel ou serem apanhados pelo fluxo de ar. Cubra o cabelo se tiver cabelo comprido. Ao trabalhar ao ar livre, de preferência use luvas adequadas e calçados anti-derrapantes. 5 Protecção pessoal Sempre use óculos de protecção. Utilize uma máscara de protecção para o rosto ou anti-poeira sempre que as operações possam produzir poeira ou partículas que voem. Caso tais partículas sejam consideravelmente quentes, use também um avental resistente ao calor. Use sempre protectores auriculares. Utilize sempre um capacete de segurança. 6 Cuidado com choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Quando usar a ferramenta em condições extremas tais como alto grau de humidade ou ao trabalhar com soldaduras, a segurança eléctrica pode ser melhorada com a colocação de um transformador de isolamento ou disjuntor de fuga de terra (FI). 7 Verifique a sua posição Mantenha-se sempre bem posicionado e em equilíbrio. 8 Esteja atento Preste atenção no que faz. Use o bom senso. Não utilize ferramentas quando estiver cansado. 9 Use a ferramenta apropriada. Neste manual constam as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta. Aviso! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode causar riscos de ferimento. 10 Verifique se há peças danificadas Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de força não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta esteja a funcionar correctamente e a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor não funcionar para ligá-la ou desligá- la. Providencie para que um técnico autorizado DEWALT efectue a troca de quaisquer peças danificadas ou defeituosas. Nunca tente efectuar reparos por sua própria conta. 11 Guarde as ferramentas que não estiverem em uso Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças. 12 Cuide das suas ferramentas com atenção Para um desempenho melhor e mais seguro, mantenha as ferramentas em boas condições e limpas. Siga as instruções para manutenção e troca de acessórios. Mantenha todas as alavancas e interruptores secos, limpos e livres de óleo e graxa. 13 Reparos Esta ferramenta satisfaz as normas de segurança relevantes. Providencie para que um técnico autorizado DEWALT conserte sua ferramenta.61 PORTUGUÊS Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores. Instruções de segurança para ferramentas eléctricas 14 Cabos de extensão Antes de iniciar o uso, verifique o estado do cabo de extensão e substitua-o se estiver danificado. Quando usar a ferramenta ao ar livre, utilize somente cabos de extensão apropriados para tal e correctamente rotulados. 15 Desconecte a ferramenta Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Desconecte a ferramenta quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção. 16 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo. Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. Instruções de segurança para ferramentas a pilhas 17 Retire o jogo de baterias Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Retire o jogo de baterias quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção. Instruções de segurança adicionais para aspiradores

• Esta ferramenta é totalmente à prova de salpicos de acordo com a classe de protecção IPX4. Não mergulhe a ferramenta em água!

• Não utilize a ferramenta para aspirar fibrocimento.

• Não utilize a ferramenta para aspirar silicatos.

• Não utilize a ferramenta para aspirar líquidos inflamáveis.

• Não utilize a ferramenta para aspirar partículas quentes. Verificação do conteúdo da embalagem A embalagem contém: 1 Aspirador 1 Tubo de aspiração 1 Bocal grande 1 Acessório para fendas 1 Adaptador de extracção de poeira 1 Manual de instruções

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) O seu aspirador DC500 sem fios/com fios foi concebido para aspirar substâncias secas e húmidas em aplicações profissionais. A ferramenta também pode ser operada como um soprador para remover fragmentos do local de trabalho e para secar superfícies húmidas. Trabalhando quer com fios (electricidade) ou com pilhas (sem fios), a ferramenta pode ser utilizada tanto no interior como no exterior. Para aplicações sem fios, a ferramenta aceita pilhas de NiCd e NiMH DEWALT entre 12 a 18 V. 1 Interruptor on/off 2 Cabeça de potência 3 Reservatório 4 Bujão de drenagem 5 Entrada de aspiração 6 Saída de sopro 7 Trinco 8 Bocal grande 9 Acessório para fendas 10 Tubo 11 Tampa do compartimento das baterias Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 60335, não sendo, por isso, necessária uma ligação à terra.62 PORTUGUÊS Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm

No caso de se usar uma bobina, desenrole o cabo todo. Montagem

• Antes da montagem de acessórios tire sempre a ficha da tomada.

• Antes de montar, verifique se as pilhas estão colocadas e retire-as. Inserção as pilhas (fig. B)

• Liberte o trinco (12) para abrir a tampa do compartimento das pilhas (11).

• Insira as pilhas (13) no receptáculo (14) até que estejam correctamente colocadas.

• Feche a tampa do compartimento das pilhas. Desligue sempre a ferramenta antes de inserir ou retirar o conjunto de pilhas. Estado do conjunto de pilhas

• Certifique-se de que a bateria está (completamente) carregada. Caso o conjunto de pilhas não produza energia suficiente, carregue o mesmo seguindo as instruções no manual do carregador. Use só baterias e carregadores DEWALT. Ligação do tubo (fig. C) Modo de aspiração

• Insira a peça de ligação (15) na entrada de aspiração (5).

• Rode a peça de ligação no sentido dos ponteiros do relógio para fixar o tubo.

• Coloque o acessório correcto no bocal do tubo (16). Modo de sopro

• Insira a peça de ligação (15) na saída de sopro (6).

• Rode a peça de ligação no sentido dos ponteiros do relógio para fixar o tubo.

• Coloque o acessório correcto no bocal do tubo (16). Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis. Ligar e desligar (fig. A)

• Para ligar a ferramenta, defina o interruptor de ligar/desligar (1) para a posição I.

• Para desligar a ferramenta, defina o interruptor de ligar/desligar (1) para a posição 0. Fonte de alimentação A ferramenta funciona quer a electricidade quer a pilhas. A ferramenta alterna automaticamente entre a CA (energia eléctrica) e CC (pilhas). Energia eléctrica

• Desenrole completamente o cabo de alimentação.

• Ligue a ficha à tomada de corrente antes de ligar a ferramenta

• Sempre desligue a ferramenta quando o trabalho está acabado e antes de tirar a ficha da tomada. Enrole o cabo de alimentação quando não utilizar a ferramenta. Pilhas

• Enrole o cabo de alimentação.

• Insira as pilhas. Certifique-se de que estão correctamente colocadas.

• Desligue sempre a ferramenta depois de ter acabado o trabalho e antes de tirar as pilhas. Aspiração (fig. A)

• Esvazie e limpe o reservatório (3) antes de cada utilização.

• Ligue o tubo (10) à entrada de aspiração (5).

• Seleccione o acessório apropriado.

• Recomendamos que não misture substâncias húmidas e secas. Sempre que mudar de substância, esvazie e limpe o reservatório em primeiro lugar.63 PORTUGUÊS Colector de pó (fig. D) No modo de aspiração, a ferramenta também funciona como um colector de pó para aplicações que produzam pó ou fragmentos. Utilize o adaptador de extracção de pó fornecido (17) para facilitar a ligação de uma ferramenta eléctrica (18) ao bocal do tubo (16). Filtro de pó Recomendamos que utilize a ferramenta sempre com o filtro de pó colocado. Caso a ferramenta seja utilizada sem o filtro de pó colocado, a função de corte activa-se sempre que o nível de líquido no reservatório atinja o máximo. Uma válvula de flutuação irá bloquear a abertura de aspiração, parando a aspiração e aumentando a velocidade do motor.

• Utilize smepre a ferramenta na posição vertical. Não incline a ferramenta para evitar que os líquidos sejam acumulados no reservatório entrando no compartimento do motor.

• Opere a ferramenta sempre com o filtro de pó colocado. Sopro (fig. A)

• Esvazie e limpe o reservatório (3) antes de cada utilização.

• Ligue o tubo (10) à saída de sopro (6).

• Seleccione o acessório apropriado. Acessórios fornecidos (fig. E) São fornecidos com a ferramenta os seguintes acessórios: - Bocal grande (8) - Acessórios para fendas (9) - Adaptador de extracção de pó (17) Acessórios opcionais Para mais informações sobre os acessórios apropriados, consulte o seu revendedor autorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Esvaziamento do reservatório (fig. F & G) O reservatório deve ser esvaziado quando a força de aspiração diminuir significativamente. Esvaziamento de substâncias secas (fig. F)

• Solte os trincos (7) e remova a cabeça de potência (2) do reservatório (3).

• Esvazie o conteúdo do reservatório para um recipiente de lixo.

• Limpe o filtro (19) como abaixo descrito.

• Volte a colocar a cabeça de potência no reservatório e aperte os trincos. Esvaziamento de substâncias húmidas (fig. G)

• Coloque um recipiente adequado por baixo do bujão de drenagem (4).

• Retire o bujão de drenagem.

• Espere o tempo suficiente para que o líquido seja drenado. Segure na unidade a um ângulo de aproximadamente 10° para ajudar o líquido a sair pelo bujão de drenagem.

• Depois do líquido ter sido drenado, volte a colocar o bujão de drenagem.

• Elimine o líquido com cuidado tendo em atenção o ambiente. Limpeza (fig. F & H)

• Retire a ficha da tomada de corrente e remova as pilhas antes de limpar a carcaça com um pano macio.

• Limpe regularmente a estrutura utilizando um pano macio. Limpeza do reservatório (fig. F) O reservatório deverá ser limpo depois de cada utilização ou sempre que mudar de substância durante a utilização.

• Esvazie o reservatório (3).

• Limpe o reservatório utilizando um detergente suave e um pano húmido.

• Seque cuidadosamente o reservatório utilizando um pano macio. Limpeza do filtro de pó (fig. H) O filtro de pó deverá ser limpo após cada utilização. Caso o filtro seja danificado ou não funcione correctamente, deve ser substituído.64 PORTUGUÊS

• Remova o filtro de pó (19) rodando-o no sentido contrário dos ponteiros do relógio e retirando-o da abertura de aspiração (20).

• Retire o excesso de pó para dentro de um recipiente de lixo.

• Dependendo do seu estado, lave a parte exterior do filtro com água morna.

• Fixe o filtro colocando-o por cima da abertura de aspiração e rodando-o no sentido dos ponteiros do relógio.

• Não lave o interior do filtro. Deixe secar o filtro caso o seu interior fique húmido.

• Não utilize uma escova para limpar o filtro. Limpeza do filtro da abertura de aspiração (fig. H) O filtro da abertura de aspiração necessita de ser limpo caso a ferramenta seja operada sem o filtro de pó colocado.

• Mantendo a válvula de flutuação (21) afastada, remova o filtro da abertura de aspiração (20).

• Lave o filtro com água morna.

• seque o filtro antes de o voltar a colocar.

• Limpe a válvula de flutuação (21) utilizando um pano húmido. Resolução de problemas Caso a ferramenta não funcione correctamente, siga as instruções abaixo. Caso não consiga resolver o prblema, contacte o Centro de Assistência Técnica. A função de corte bloqueia

• Desligue imediatamente a ferramenta.

• Esvazie o reservatório como descrito acima.

• Limpe o filtro da abertura de aspiração como descrito acima.

• Não se esqueça de voltar a colocar o filtro de pó antes de voltar aos trabalhos. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente. Pilhas recarregáveis As pilhas de longa duração devem ser recarregadas sempre que ficarem fracas aquando da execução de trabalhos em que eram feitos facilmente. Quando a sua duração técnica falhar, elimine as pilhas tendo atenção o ambiente.

• Descarregue completamente as pilhas e remova- as da ferramenta.

• As pilhas NiCd e NiMH são recicláveis. Entregue-as ao seu fornecedor ou numa estação de reciclagem local. As pilhas recolhidas serão recicladas ou eliminadas correctamente.65 PORTUGUÊS GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.

• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.

• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.66 SUOMI
