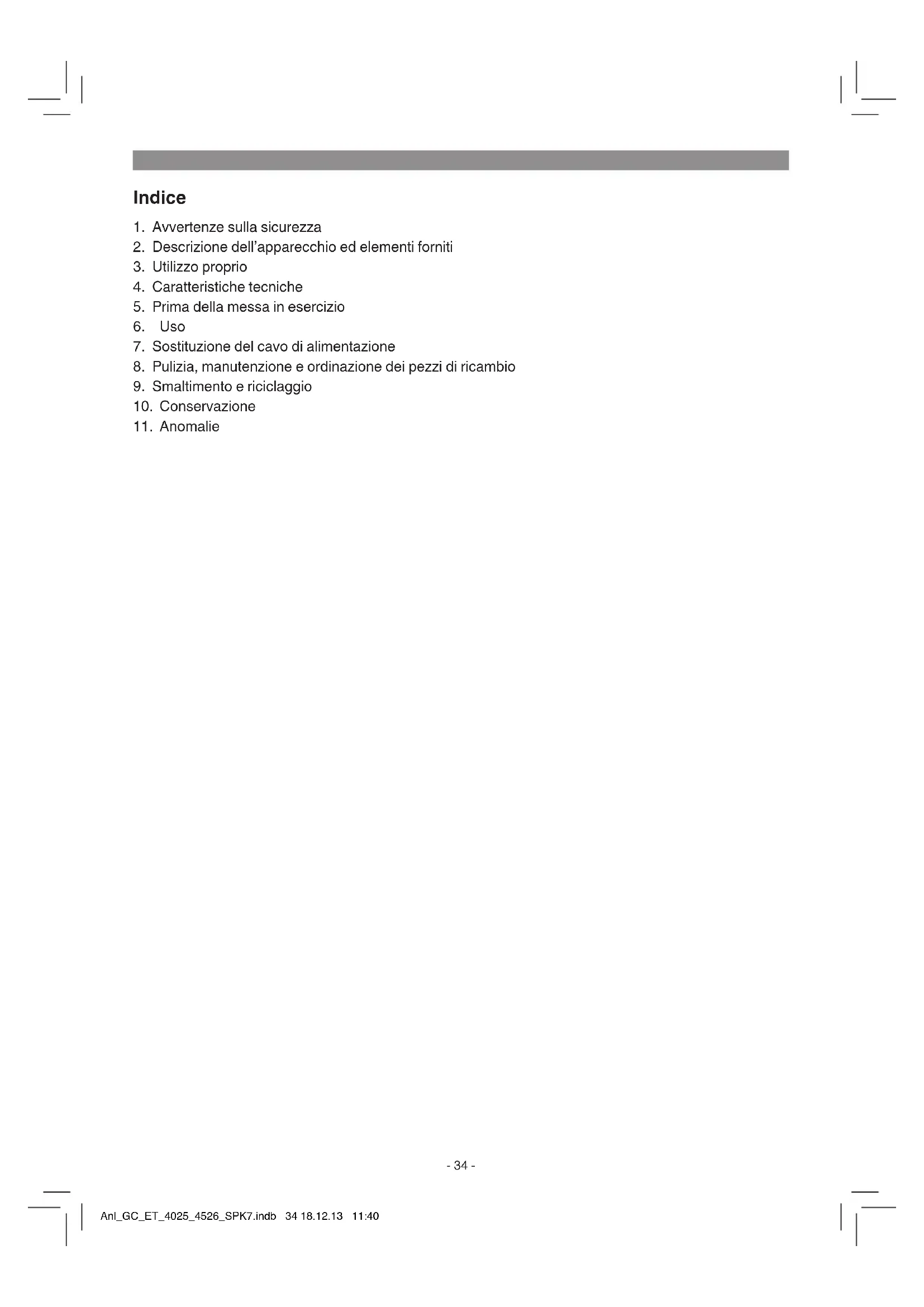

MANUALE UTENTE GCET 4025 EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

m Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. m Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 13) A Avvertimento! B Leggete le istruzioni per l’uso prima della messa in esercizio! C Indossate occhiali protettivi e cue antirumo- re! E Proteggete dall’umidità! E Staccate la spina dalla presa di corrente prima di controllare un cavo di alimentazione danneggiato! F Tenete lontane le altre persone dalla zona di pericolo! G L’utensile continua a ruotare dopo avere spento il motore! H Attenzione! Lama alata. Tenete lontane le mani. Anl_GC_ET_4025_4526_SPK7.indb 34 18.12.13 11:40II

Indice m Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. m Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 13) A Avvertimento! B Leggete le istruzioni per l’uso prima della messa in esercizio! C Indossate occhiali protettivi e cue antirumo- re! E Proteggete dall’umidità! E Staccate la spina dalla presa di corrente prima di controllare un cavo di alimentazione danneggiato! F Tenete lontane le altre persone dalla zona di pericolo! G L’utensile continua a ruotare dopo avere spento il motore! H Attenzione! Lama alata. Tenete lontane le mani.

1. Cavo di alimentazione

2. Impugnatura superiore

3. Interruttore ON/OFF

4. Impugnatura addizionale

5. Bloccaggio dell‘impugnatura addizionale

6. Bloccaggio della regolazione del manico

9. Guida di protezione

10. Bloccaggio per testa del motore ruotabile

12. Calotta protettiva

13. Supporto antistrappo

14. Vite per il montaggio della guida di protezione

15. Bloccaggio di regolazione dell‘angolo del ma-

Vericate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza Anl_GC_ET_4025_4526_SPK7.indb 35 18.12.13 11:40II

L’apparecchio è concepito per tagliare l’erba del prato e di piccole superci erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell’agricoltura e nell’economia forestale. Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto dell’apparecchio. Attenzione! In considerazione del pericolo per persone e cose, l’apparecchio non deve essere usato per sminuzzare riuti organici per il compostaggio. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

4.2 Caratteristiche tecniche GC-ET 4526

.........................................1,23 dB Portate cue antirumore. L’eetto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 786. Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cue antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identica- zione corrispondano a quelli di rete. Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

5.1 Montaggio del tagliabordi

Mettete la calotta protettiva (Fig. 3a/Pos. 12) sulla testa del motore e fissatela alla testa stessa con la vite (Fig. 3b/Pos. A).

Montate la guida di protezione (Fig. 3c/Pos.

9) sulla testa del motore e fissatela con le viti

(Fig. 3c/Pos. 14) come mostrato in Fig. 3c.

5.2 Regolazione dell‘impugnatura addizionale

(Fig. 4a e 4b) Appoggiate il tagliabordi in verticale e in modo stabile sul terreno. Spingete indietro il bloccaggio (Fig. 4a/Pos. 5) e regolate così la posizione otti- male dell‘impugnatura addizionale (vedi Fig. 4b). L‘impugnatura viene ssata chiudendo il bloccag- gio (Fig. 4b/Pos. 5).

5.3 Regolazione dell‘altezza (Fig. 5)

Grazie alla regolazione dell‘altezza si può regola- re una posizione di lavoro ottimale.

Allentate il bloccaggio della regolazione del manico (Fig. 5/ Pos. 6).

Estraete il manico inferiore (Fig. 5/Pos. 8) fino al raggiungimento della lunghezza desidera- ta.

Serrate nuovamente il bloccaggio della rego- lazione del manico (Fig. 5/ Pos. 6).

5.4 Regolazione dell‘angolo del manico

(Fig. 6) Tenendo premuto il bloccaggio (Fig. 6/Pos. 15) l‘angolo del manico può essere regolato in 5 po- sizioni. Scegliete l‘angolazione più comoda per il lavoro che volete eseguire. Nel far questo assicu- ratevi che il manico scatti bene in posizione.

Il tagliaerba è dotato di un sistema di allunga- mento del lo parzialmente automatico. Ad ogni azionamento di tale sistema il lo viene allungato automaticamente in modo da permettere di tagliare l’erba sempre con la larghezza di taglio ottimale. Per far avanzare il nuovo lo, far funzi- onare il motore a pieno regime e «premere» la testina portalo contro il prato. In questo modo il lo viene liberato automaticamente e il coltello nel deettore taglierà il lo in eccesso. Tenete presente che l’usura del lo aumenta azionando di frequente l’allungamento automatico. Avvertenza: se l’attrezzo è messo in esercizio per la prima volta, l’eventuale estremità del lo di taglio eccessiva viene accorciata dalla lama tagli- ente della calotta protettiva. Se alla prima messa in esercizio il lo è troppo corto, premete il bottone sulla bobina ed estraete con forza il lo. Alla prima messa in moto il lo di taglio viene automaticamente accorciato alla lunghezza ottimale. Per ottenere le migliori prestazioni dal vostro to- saerba seguite le seguenti istruzioni per l’uso

Non usate il tosaerba senza calotta protettiva.

Non utilizzate l’apparecchio quando l’erba è bagnata. I migliori risultati si ottengono con l’erba asciutta.

Collegate il cavo di alimentazione alla prolun- ga e fissate questa al dispositivo di eliminazi- one della trazione (Fig. 7/Pos. 13).

3) per spegnere il tosaerba.

Avvicinate l’apparecchio all’erba solo quando l’interruttore è premuto, ossia quando il tosae- rba è in funzione.

Se l’erba è alta, deve venire tagliata gradual- mente dall’alto verso il basso (vedi Fig. 10).

Usate la guida per bordo e la calotta protetti- va per evitare un‘usura superflua del filo.

Tenete il tosaerba lontano da oggetti duri per evitare un’usura superflua del filo. Uso dell‘apparecchio per tagliare i bordi (Fig. 11) Per tagliare i bordi di prati e aiole il tagliabordi va regolato come segue:

Tirare il bloccaggio nella direzione della frec- cia (Fig. 11/Pos. 10).

Quando il bloccaggio è tirato, ruotate la testa del motore di 90°. (La rotazione di 90° può av- venire sia verso destra che verso sinistra).

La regolazione dell‘altezza funziona anche in questo caso come descritto al punto 5.3.

L‘apparecchio è stato così regolato in modo da tagliare i bordi e da eseguire i tagli verticali del prato.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualicata al ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Togliete con una spazzola i depositi sulla copertura di protezione

8.2 Sostituzione della bobina

Attenzione! Prima di sostituire la bobina del lo si deve assolutamente staccare la spina dalla presa di corrente!

Premete lateralmente sui punti contrassegna- ti della copertura della bobina ed estraetela (Fig. 12b).

Nell‘impugnatura addizionale si trova una bo- bina di filo di ricambio. Per estrarla procedete nel modo seguente: premete la leva (Fig. 12a/ Pos. B) nella direzione della freccia e tirate la bobina del filo di ricambio estraendola dal supporto.

Fate scorrere l’estremità del filo della nuova bobina attraverso l’occhiello della sede della bobina stessa (Fig. 12c) e fate sporgere il filo di circa 10 cm.

Inserite di nuovo la copertura della bobina nella rispettiva sede.

Alla prima messa in moto il filo di taglio viene accorciato automaticamente alla lunghezza ottimale. Attenzione! Le parti del lo di nylon scagliate all’intorno possono causare lesioni!

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info Bobina di ricambio n. art.: 34.056.90 Anl_GC_ET_4025_4526_SPK7.indb 38 18.12.13 11:40II

dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Togliete con una spazzola i depositi sulla copertura di protezione

8.2 Sostituzione della bobina

Attenzione! Prima di sostituire la bobina del lo si deve assolutamente staccare la spina dalla presa di corrente!

Premete lateralmente sui punti contrassegna- ti della copertura della bobina ed estraetela (Fig. 12b).

Nell‘impugnatura addizionale si trova una bo- bina di filo di ricambio. Per estrarla procedete nel modo seguente: premete la leva (Fig. 12a/ Pos. B) nella direzione della freccia e tirate la bobina del filo di ricambio estraendola dal supporto.

Fate scorrere l’estremità del filo della nuova bobina attraverso l’occhiello della sede della bobina stessa (Fig. 12c) e fate sporgere il filo di circa 10 cm.

Inserite di nuovo la copertura della bobina nella rispettiva sede.

Alla prima messa in moto il filo di taglio viene accorciato automaticamente alla lunghezza ottimale. Attenzione! Le parti del lo di nylon scagliate all’intorno possono causare lesioni!

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info Bobina di ricambio n. art.: 34.056.90

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riuti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale.

L’attrezzo non funziona: controllate che il cavo di alimentazione sia colle- gato correttamente e controllate i fusibili di rete. Nel caso in cui l’apparecchio non funzioni pur in presenza di tensione, speditelo all’indirizzo ripor- tato dell’assistenza clienti. Anl_GC_ET_4025_4526_SPK7.indb 39 18.12.13 11:40I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei riuti domestici! Secondo la direttiva europea 2002/96/CE sui riuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riuti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modiche tecniche Anl_GC_ET_4025_4526_SPK7.indb 40 18.12.13 11:40I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certicato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certicato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Sede bobina Materiale di consumo/parti di consumo * Bobina Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GC_ET_4025_4526_SPK7.indb 41 18.12.13 11:40I

Certicato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti dell‘apparecchio provatamente ricon-

ducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti o alla sostituzione dell‘apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter-

net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GC_ET_4025_4526_SPK7.indb 42 18.12.13 11:40HR/BIH
