MANUALE UTENTE SIRENA EDILKAMIN

I Installazione, uso e manutenzione

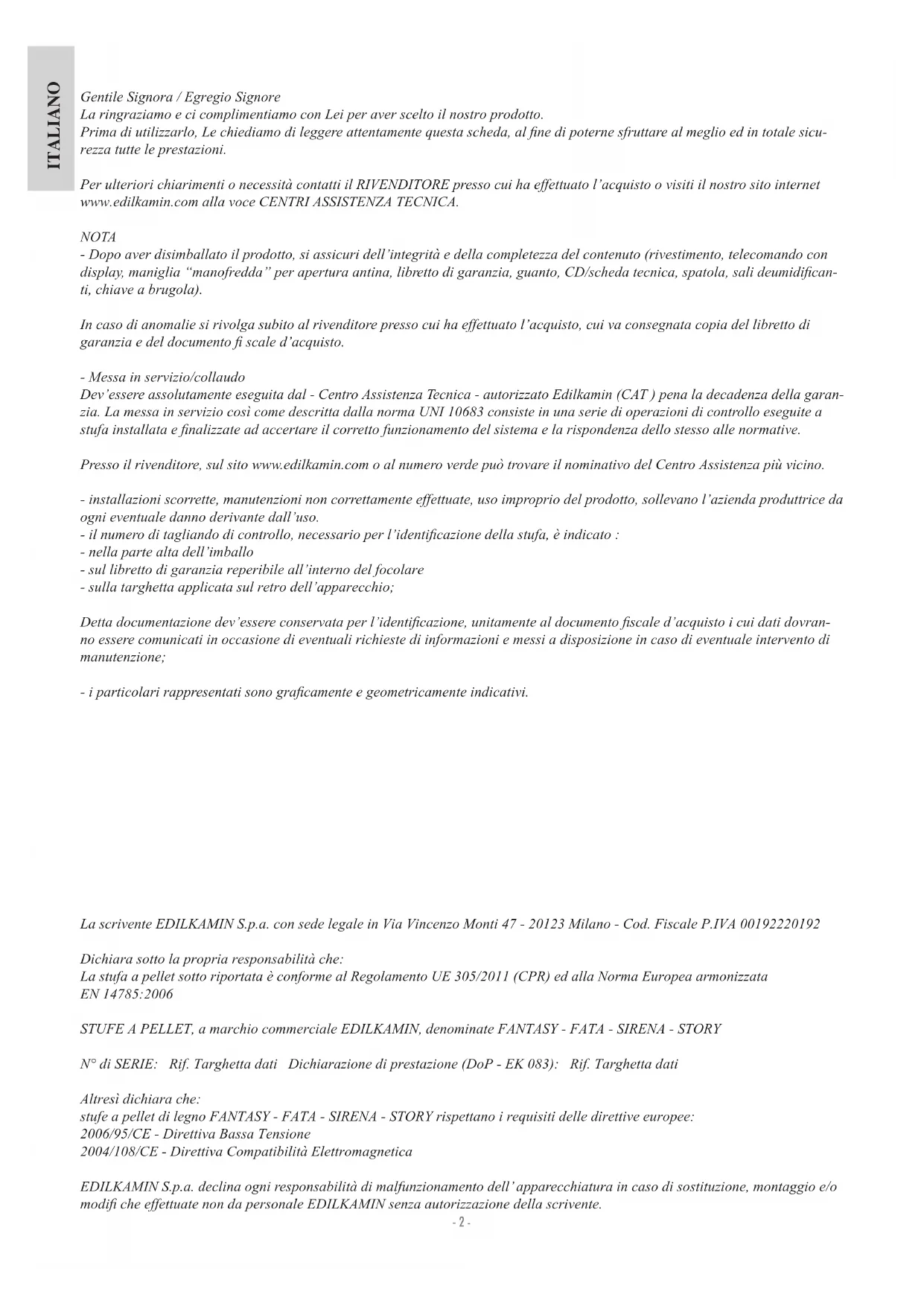

pag. 2

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzato, Le chiediamo di leggere attendamente questa sched, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECHNICA.

NOTA

• Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completeness del contento (rivestimento, telecomando con display, maniglia "manofredda" per apertura antina, libretto di garanzia, quanto, CD/scheda tecnica, spatola, sali deumidificanti, chiave a brugola).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consecnata copia del libretto di garanzia e del documento fi scale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT ) pena la decidenza della garanzia. La messa in servizioosi come descritta nella norma UNI 10683 consiste in una series di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del systeme e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

• installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da agli eventuale danno derivante dall'uso.
• il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato :
• nella parte alta dell'imballo
• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetto applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione, unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

• i particulari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La stufa a pellet除去 riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006

STUFE A PELLET, a marchio commerciale EDILKAMIN, denominate FANTASY - FATA - SIRENA - STORY

N^ di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 083): Rif. Targhetta dati

Altresi dichiara che:

stufe a pellet di legno FANTASY - FATA - SIRENA - STORY rispettoi i requisiti delle direttive europee:

2006/95/CE - Direttiva Bassa Tensione

2004/108/CE - Direttiva Compatabilità Elettromagnetica

EDILKAMIN S.p.a. declina agli responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifi che effettuate non da personale EDILKAMIN perché autorizzazione della scrivente.

Le stufe scaldano l'aria utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente. Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla fi gura 1).

Il combustibile (pellet)iene prelevato dal serbatoio di stoccaggio (A) e,tramite una coclea (B) attenuata da motoriduttore (C),viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite un ventilatore estrattore fumi (F).

I fumi prodotti alla combustione, vengono estratti dal focolaretramite lo stesso ventilatore, ed espulsi dal bocchettone (G)ubicato nella zona bassa del retro delle stufe.

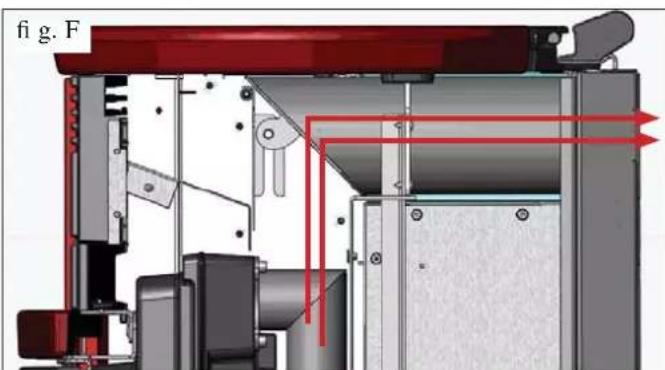

Le stufe permettono la canalizzazione dell'aria calda, in modo da veicolarla per riscaldare locali adiacenti.

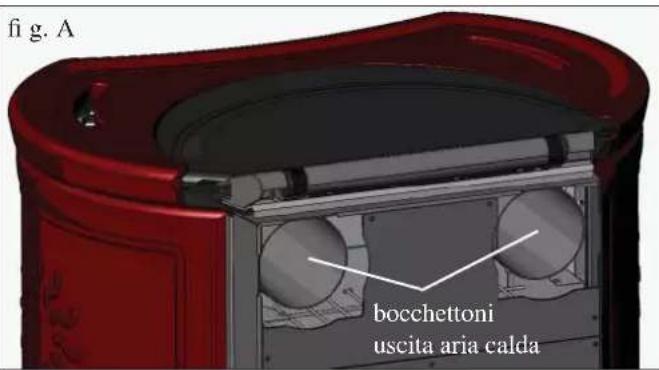

Sul retro delle stufe sono presenti due bocchetoni 10cm maschio per il collegamento della canalizzazione aria calda.

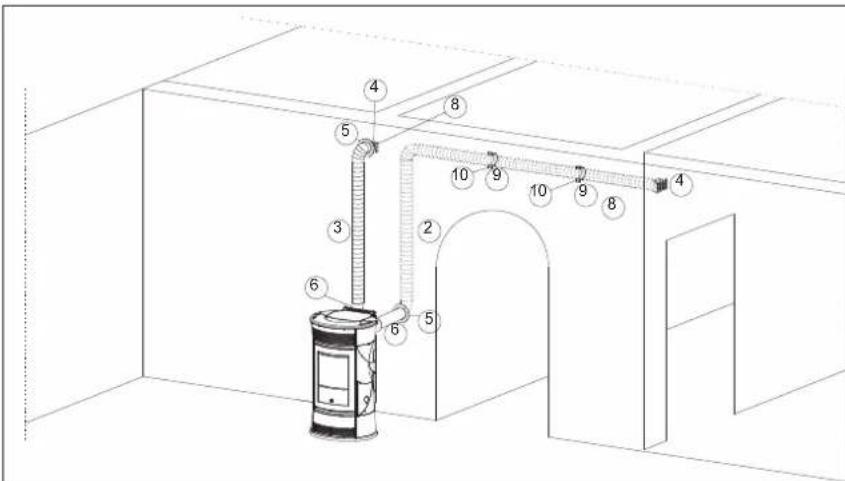

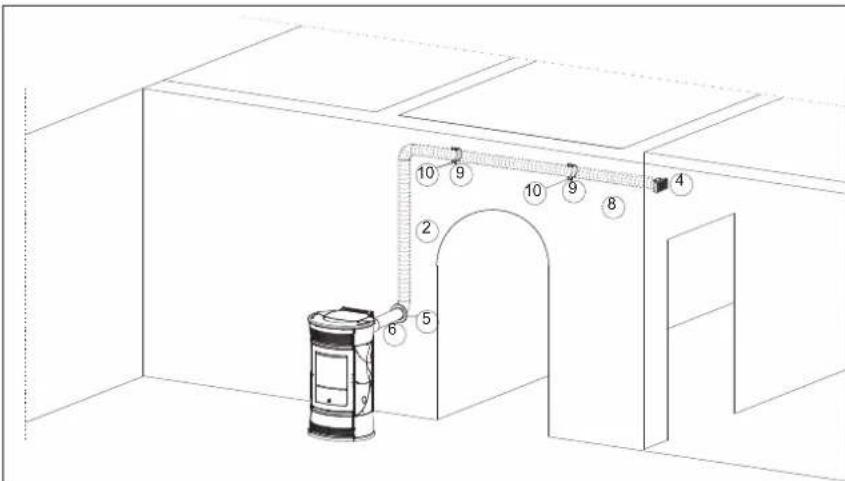

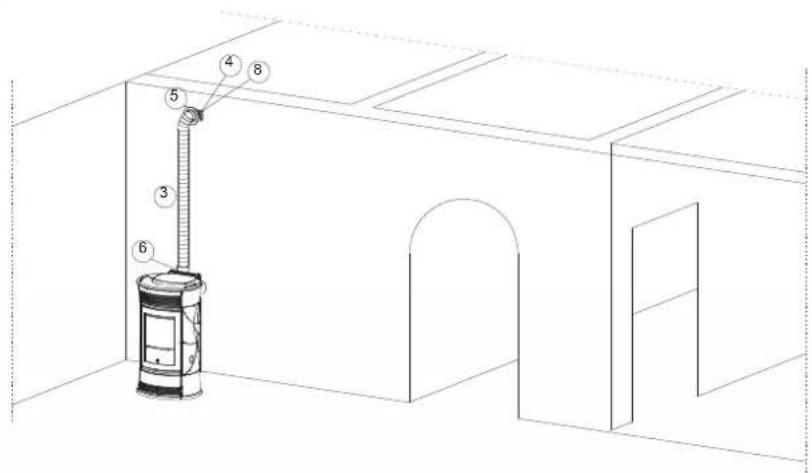

Per canalizzare l'aria calda in uno o due locali attigui, la stufa è dotata di due bocchettoni sul retro ai quali devono essere collegati apposti tubi in alluminio.

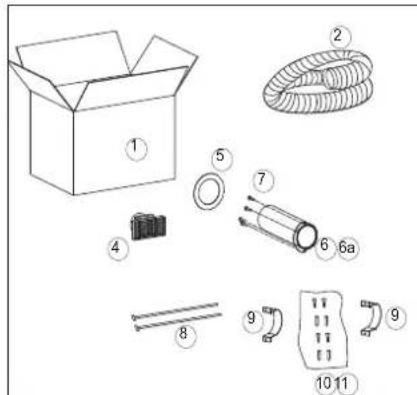

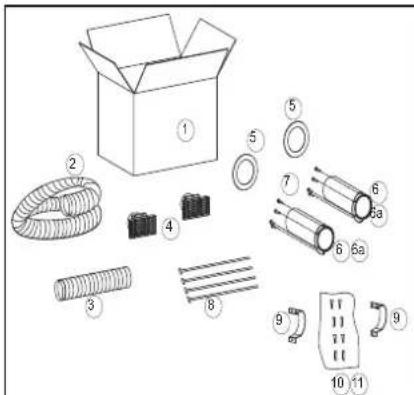

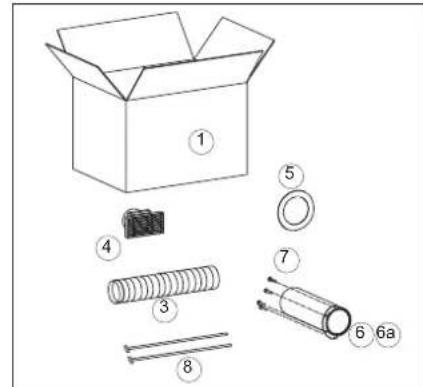

Per agevolare la distribuzione dell'aria calda sono disponibili i KIT 11 e KIT 11 BIS optional (vedi pag. 11-12-13).

La quantità di combustibile e l'estrazione fumi/alimentazione aria comburente, sono regolate tramite schedealettronica dotata di software con sistema Leonardo al fi ne di otteneruna combustione ad alto rendimento e basse emissioni.

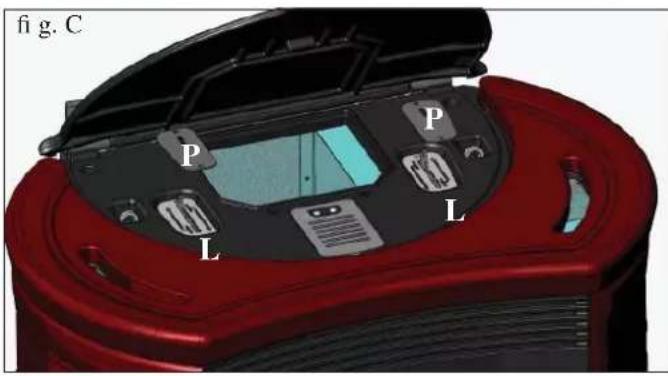

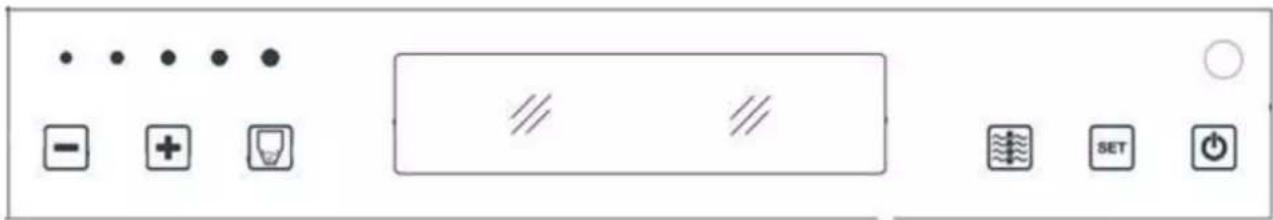

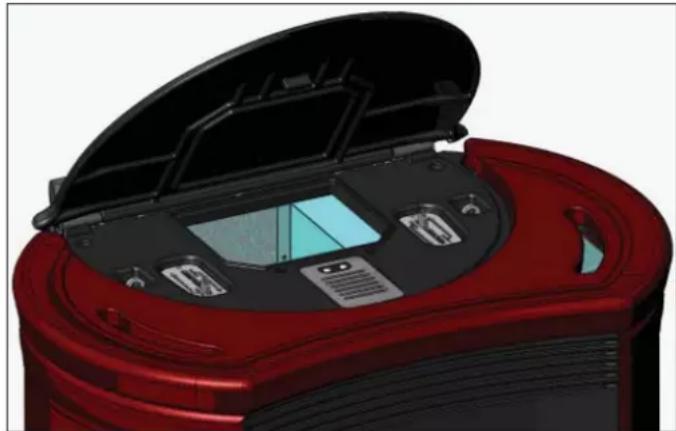

Sul top è installato il pannello sinottico (M) che consente la gestione e la visualizzazione di tutte le fasi di funzionamento. Le principali fasi possono essere gestite ancche atraverso il telecomando.

La stufa è dotata sul retro di una presa serialle per collegamento (con cavetto optional cod. 640560) a dispositivi di accensione remota (quali combinatori Telefonici, cronotermostati ect.).

Le stufe sono realizzate con una struttura interna completamente in ghisa.

INFORMAZIONI PER LA SICUREZZA

Le stufe sono progettate per scaldare,attraverso una combustione automatica di pellet nel focolare, il locale nel quale si trova sua,per irraggiamento che per movimento di aria che esce alla griglia frontale.

L'apparecchio non è destinato a essere usato da persona, bambini compresi, le cui capacità fi siche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.

Gli unici rischi derivabili dall'impiego della stufa possono essere legati a una non corretta installazione, a un diretto contatto con parti elettriche in tensione (interne), a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda), all'introduzione di sostenze estranee, a combustibili non raccomandati, a una non corretta manutenzione.

• Nel caso di mancato funzionamento di componenti o anomalie, la stufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire nella intervenire.

• Per un regolare funzionamento la stufa deve essere installata rispettoando quanto indicate su questa_scheda.

• Durante il funzionamento non deve essere aperta la porta del focolare: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

• Usare come combustible solo pellet di legno diam. 6 mm di ottima qualità e certifi cato

• In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee, rispetto al pellet.

• Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infi ammabili.

• Le parti del focolare e del serbatoio devono essere solo aspi-rate solo a FREDDO.

• Il vetro più essere pulito a FREDDO con apposto prodotto (es. GlassKamin Edilkamin) e un panno.

Non pulire a caldo.

• Assicurarsi che la stufa viene posata e accesa da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente sched; condizioni peraltro indispensablei per la validazione della garanzia.

• Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alto temperature (non toccare sulla l'appostoizzato).

• Non depositare oggetti non resistenti al calore nelle immedi-ate vicinanze della stufa.

• Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

• Non occludere le aperture di aerazione nel locale di installatione, né gli ingressi di aria della stufa stessa.

• Non bagnare la stufa, non avvincinarsi alle parti elettriche con le mani bagnate.

• Non insertire riduzioni sui tubi di scarico fumi.

• La stufa deve essere installata in locali adeguati alla prevenzione antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.

IN CASO DI FALLITA ACCENSIONE, NON RIPETERE L'ACCENSIONE PRIMA DI AVERE SVUOTATO IL CROGIOLO.

• Attenzione: il pellet svuotato dal crogiolo non deve essere depositato nel scrbatoio.

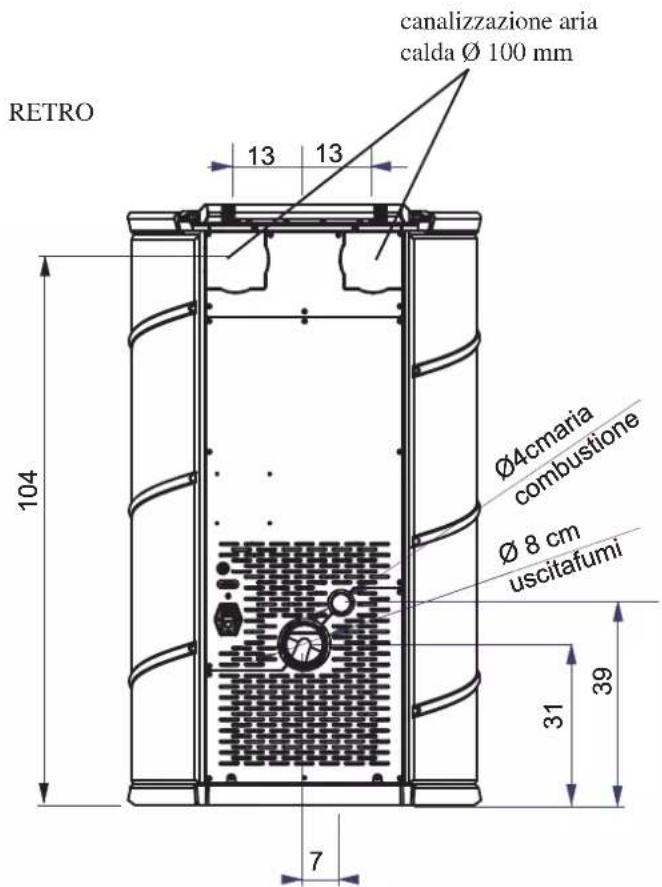

DIMENSIONE FINTURE

• FANTASY: pietra allare
• FATA: ceramicica bianco panna, rossa, cuoio.
• SIRENA: ceramicica bianco panna, rossa, cuoio.
• STORY: acciaio verniciato grigio.

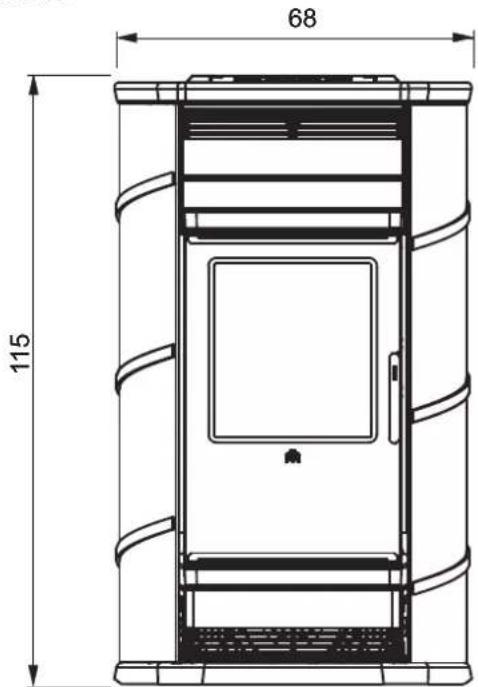

FRONTE

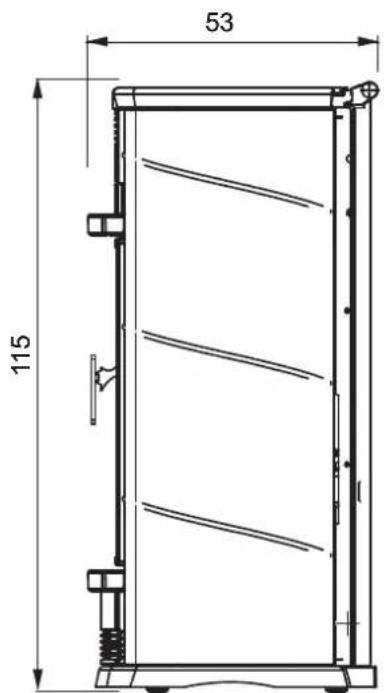

FIANCO

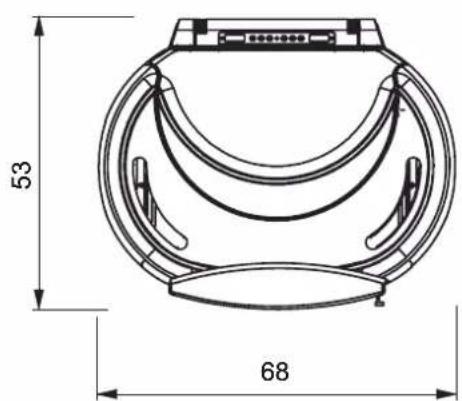

PIANTA
MISURE VALID PER 14 MODELLI

CARATTERISTICHE

- APPARATI ELETTRONICI

LEONARDO® è unsystemadi sicurezza e regolazione della combustione che consente un funzionamento ottimale in qualunque condizione, grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi.

La rilevazione e la seguente ottimizzazione dei due parametri avviene in continuo, in modo da correggere in tempo reale eventuali anomiale di funzionamento. Ilsystema ottiene una combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.).

LEONARDO è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l'afflusso per garantire attimo dopo attimo il livello di combustione richiesto.

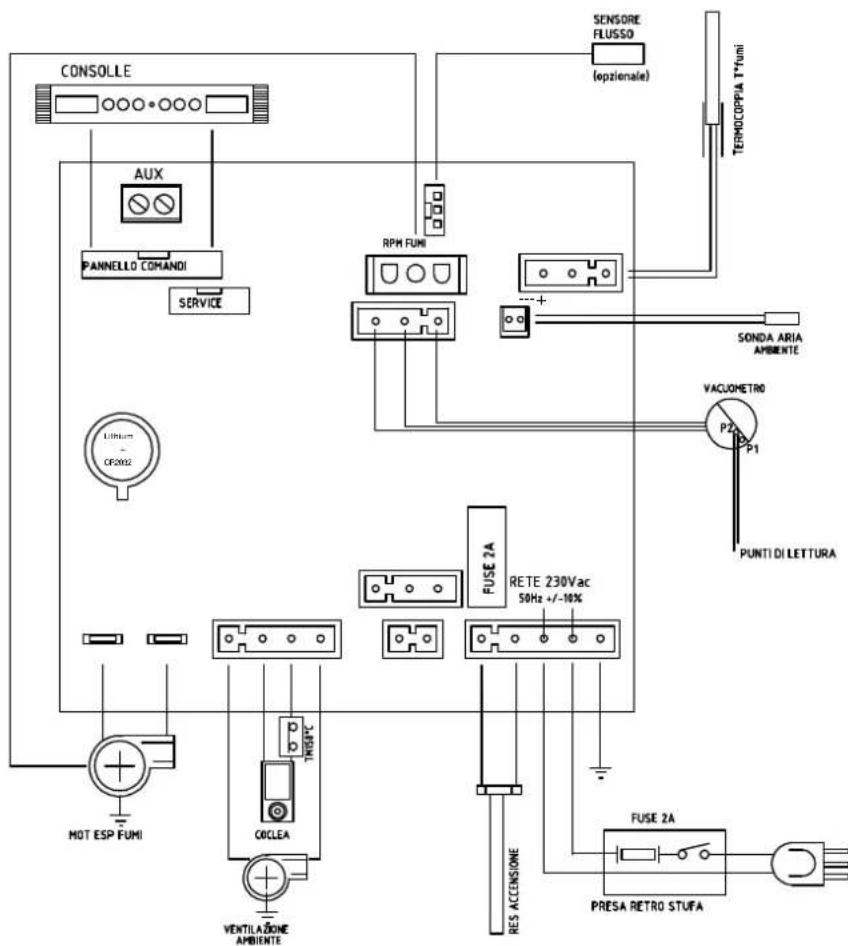

- SCHEDA ELETTRONICA

PORTASERIALE

Sull'uscita seriale RS232 con apposto cavetto (cod. 640560) è possible far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore Telefonico, termostato ambiente.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tip CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritte "Control. Batteria".

Per maggiori riferimenti, contattare il CAT che ha effettuato la 1^ accensione.

FUSIBILE

sulla presa con interrottore posta sul retro della stufa, sono inserti due fusibili, di cui uno funzionale * e l'alto di scorta**.

CARATTERISTICHE

CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785

	Potenza Nominale Potenza Ridotta
Potenza termica 13,2 5,1 kW
Rendimento / Efficenza	92,5	93,3	%
Emissione CO al 13% \( O_2 \)	0,019	0,038	%
Temperatura massima fumi	96	70	°C
Tiraggio minimo	12 - 5	10 - 3	Pa
Portata in Massa dei fumi	13,5 7,4	g/s
Consumo combustibile	3	1,1	kg/h
Capacità serbatoio	23,5		kg
Autonomia	7	19	ore
Volume riscaldabile *	345 m		3
Diametro conduitto fumi (maschio)	80 mm
Diametro conduitto presa aria (maschio)	40 mm
Peso con imballo FANTASY / FATA / SIRENA / STORY	271 / 248 / 248 /230		kg

• Il volume riscaldabile è calculato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.

CARATTERISTICHE ELETTRICHE

Alimentazione 230Vac +/- 10% 50 Hz
Interruttore on/off si
Potenza assorbita media 100 W
Potenza assorbita in accensione 400 W

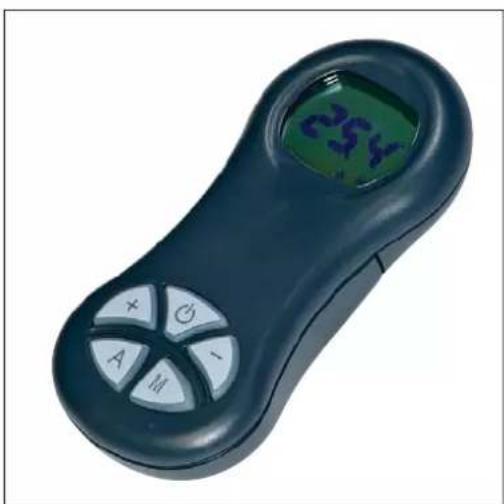

Frequenza telecomando infrarossi
Protezione su alimentazione generale * (vedi pag. 5) Fusibile 2AT, 250 Vac 5x20
Protezione su scheduled elettronica * Fusibile 2AT, 250 Vac 5x20

N.B.

1) tenere in considerazione che apparecchiature esterne posso provecare disturbi al funzionamento della sched elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere fatto da personale qualificato.

(prima di effettuare qualiasi manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica)

I dati sopra riportati sono indicativi.

EDILKAMIN s.p.a. si riserva di modificare i prodotti alla preavviso e a suo insindacabile giudizio.

DISPOSITIVI di SICUREZZA

- TERMOCOPPIA:

posta sullo scarico fumi ne rileva la temperatura. In funzione dei parametri impostati controllingi las fasi di accensione, lavoro e spegnimento.

VACUOMETRO:

Posto sull'estrattore fumi, che rileva il valore della depressione (rispetto all'ambiente di installmente) in camera di combustione.

- SENSORE FLUSSO ARIA:

posto nel canale d'aspirazione, intervene quando il flusso dell'aria comburette non è corretto, con seguenti problemi di depressione nel circuito fumi provocando lo spegnimento della stufa.

- TERMOSTATO DI SICUREZZA:

Interviene nel caso in cui la temperatura all'interno della stufa è troppo elevata. Blocca il caricamento del pellet provocando lo spegnimento della stufa.

MINUTERIA IN DOTAZIONE:

nr. 2 viti M6x25

nr. 2 viti M6x12

nr. 4 distanziali in silicone per top in ceramic

nr. 8 rondelle M6

nr. 2 bussole

nr. 16 distanziali in silicone per elementi ceramicica

nr. 2 piastrine fi ssaggio ceramiche

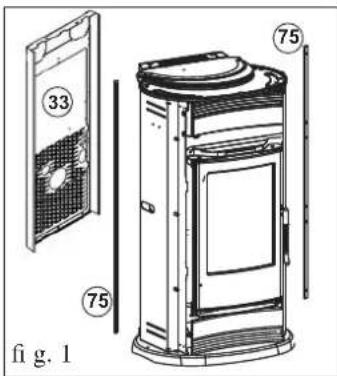

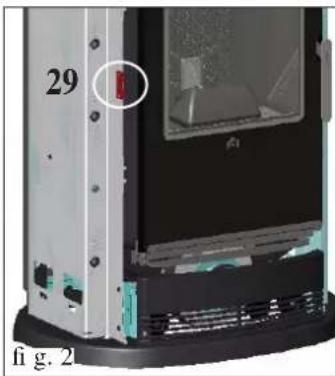

MONTAGGIO PIASTRELLE LATERALI (fig. 1-2)

• Smontare il pannello posteriori (33) e i due profi li (75).

• Fissare le due piastrine (29) sui fi anchi zincati.

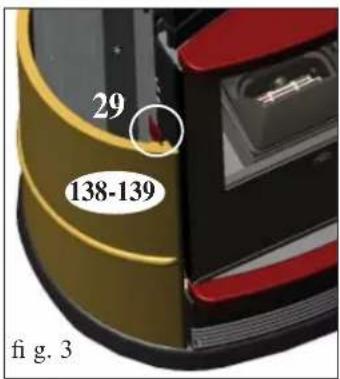

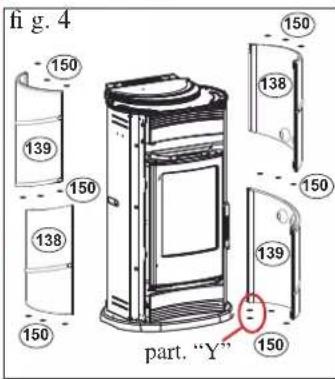

per il modello FATA (fi. g. 3-4)

• La piastrina di sinistra deve essere fi ssata ai fori centrale e superiore nelle la piastrina di destra deve essere fi ssata ai fori centrale e inferiore.
• Calzare le piastrelle in ceramicica (138-139) sulle piastrine (29)
• Interporre 2 distanziali siliconati (150) nella parte posteriore tra il basamento in ghisa e la piastrella inferiore destra (139) (vedi part. Y - fi g. 4).
• Per un corretto fi ssaggio della piastrella in ceramica laterale superiore destra e della piastrella in ceramica laterale inferiore sinistra è opportuno-agire sulle viti di regolazione di fermo presenti sui bianci zincati della struttura (fig. 5-6).
  Fianco dx (fig. 5): Regolare la vite di fissaggio in battuta alla piastrella in ceramica laterale superiore destra (138).

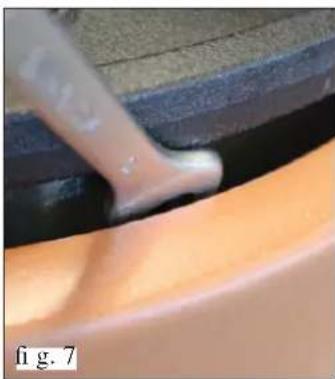

  Fianco sx (fig. 6): Rimuovere la piastrella in ceramica superiore sinistra (139) e regolare la vite di fi ssaggio in battuta alla piastrella in ceramica laterale inferiore sinistra (138).
• Rimontare la piastrella in ceramica superiore sinistra (139).

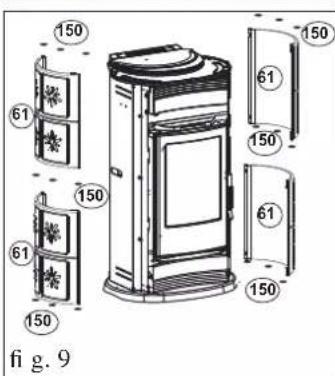

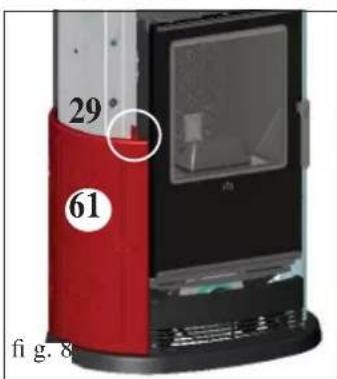

per il modello SIRENA (fi g. 8-9)

• Entrambe le piastrine devono essere fi ssate ai fori centrale e inferiore.
• Calzare le piastrelle in ceramica (61) sulle piastrine (29)

NOTA: Le piastrelle esendo realizzate per colaggio, potrebbero risultare leggermente differenti in altezza l'une dall'altra. Per ovviare all'eventuale leggera variazione di altezza, è possibile interporre i distanziuali siliconati (150 - fi g. 4-9) sulla peraltro pregiudicare l'estetica della stufa.

Rimontare i profi li (75) ed il pannello posteriore (33).

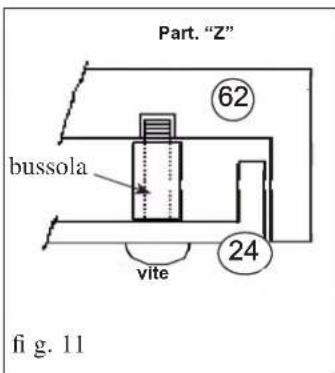

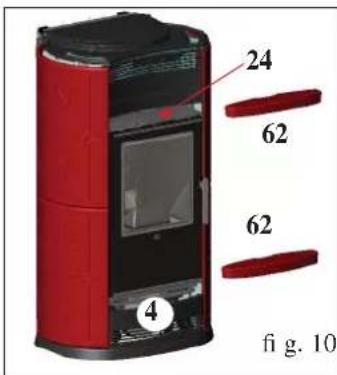

MONTAGGIO FRONTALINO SUPERIORE ANTERIORFATA/SIRENA (fi g. 10-11)

• Posizione are il frontalino anteriore superiore in ceramicica (62) in appoggio al supporto frontalino (24) posizionato sopra l'antina.
• Fissare il frontalino con le 2 viti M6x25 (utilizzando chiave a brugola).

Prima di effettuare tale operazione è necessario après l'antina.

NOTA: Per un corretto montaggio del frontalino anteriore superiore (62) è necessario interporre fra diesso e il frontalino (24) la bussola fornita in dotazione, come indicate nel particolare “Z” a fi g. 11.

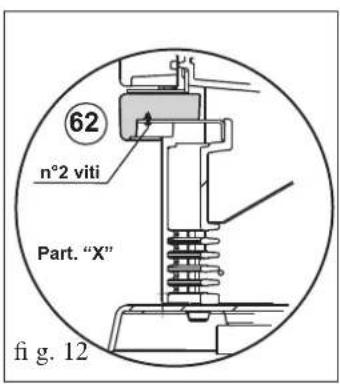

MONTAGGIO FRONTALINO INFERiore ANTERIORE FATA/SIRENA (fi g. 10-12)

• Svitare con la chiave a brugola in dotazione, le viti di fermo della griglia inferiore in ghisa (4) e rimuoverla.
• Posizione are il frontalino (62) e fi ssarlo con le 2 viti M6x12 (utilizzando chiave a brugola) come indicato nel particolare "X" a fi g. 12.

MONTAGGIO RIVESTIMENTO FATA/SIRENA

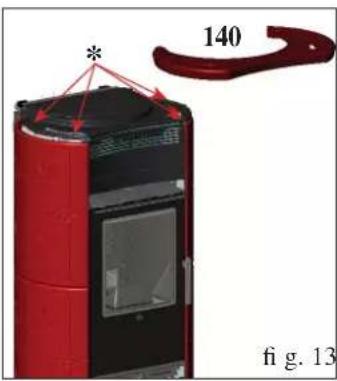

MONTAGGIO TOP IN CERAMICA FATA/SIRENA (fi g. 13)

• Inserire i 4 distanziali per ceramicica (*) nei rispettiivi 4 fori liberi del top in ghisa e appoggiare il top in ceramicica (140)
• Ove necessario apporre tra il distanziale in silicone e il top in ghisa una rondella.

NOTA:

• lo smalto rosso con cristallina, applicato sulla maiolica, cavilla uniformamente (screpolature) su tutte la superfi cie. Questa cavillatura non è un difetto ma una caratteristica dello smalto applicato su maiolica denominata "cracle".
• I particolari di ceramica, (maiolica) sono colati e smaltati manualmente e possono presentare piccole imperfezioni (piccoli avvallamenti o porosità dello smalto) che non ne pregiudicano la loro qualità, maanzi ne testimonia la lavoarazione manuale.

MONTAGGIO RIVESTIMENTO STORY

MINUTERIA IN DOTAZIONE:

nr. 2 viti M6x25

nr. 2 viti M6x12

nr. 4 distanziali in silicone per ceramica top

nr. 8 rondelle M6

nr. 2 bussole

La stufa viene consegnata con i fi anchi laterali in metallo già montati, nelle i frontalini in ceramica superiore e inferiore (62) ed il top (140) sono imballati a parte e devono essere montati procedendo come segue:

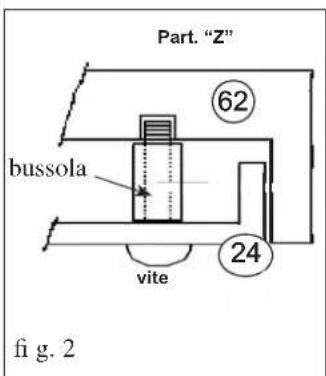

MONTAGGIO FRONTALINO SUPERIORE ANTERIORE (fig. 1-2)

• Posizione are il frontalino anteriore superiore in ceramicica (62) in appoggio al supporto frontalino (24) posizionato sopra l'antina.
• Fissare il frontalino con le 2 viti M6x25 (utilizzando chiave a brugola).

Prima di effettuare tale operazione è necessario après l'antina.

NOTA:

Per un correto montaggio del frontalino anteriore superiore (62) è necessario interporre fra diesso e il frontalino (24) la bussola fornita in dotazione, come indicate nel particolare “Z” a fi g. 2.

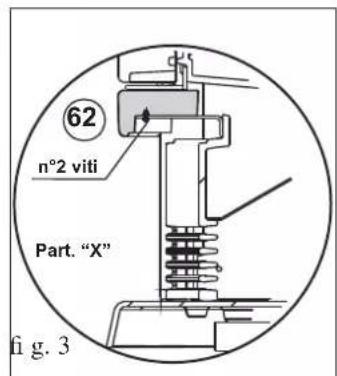

MONTAGGIO FRONTALINO INFERIORE ANTERIORE (fig. 1-3)

• Svitare con la chiave a brugola in dotazione, le viti di fermo della griglia inferiore in ghisa (4) e rimuoverla.
• Posizione are il frontalino (62) e fi ssarlo con le 2 viti M6x12 (utilizzando chiave a brugola) come indicato nel particolare "X" a fi g.3.

MONTAGGIO TOP IN CERAMICA (fig. 4)

• Inserire i 4 distanziali per ceramicica (*) nei rispetti 4 fori liberi del top in ghisa e appoggiare il top in ceramicica (140)
• Ove necessario apporre tra il distanziale in silicone e il top in ghisa una rondella in dotazione.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparccchio. In Italia fare riferimento alla norma UNI 10683, nonché ad eventualiindicazioni regionali o delle ASL locali. E' indispensableile comunique fare riferimento alle leggi vigenti nelle singole nazioni. In caso di installatione in condominio, chiedere parerepreventivo all'amministratore.

VERIFICA DI COMPATIBILITA'CON ALTRI DISPOSITIVI

La stufa NON deve essere installata nello stesso ambiente in cui si trovano apparente da riscaldamento a gas del tipo B (es. caldaie a gas, stufe e apparente asserviti da cappa aspirante) in quanto la stufa potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparente oppure essere infl uenzata.

VERIFICA ALLACCIAMENTO ELETTRICO (posizione la presa di corrente in un punto facilemente accessibile) La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V50Hz , preferibilmente con interrutore magnetotermico.

Variazioni di tensione superiori al 10% possono compensettere il funzionamento della stufa.

L'impiano elettrico deve essere a norma; verifi care in particolare l'effi cienza del circuito di terra.

La non effi cienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico.

La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

POSIZIONAMENTO

Per il corretto funzionamento la stufa deve essere posizionata in bolla. Verifi care la capacità portante del pavimento.

DISTANZE DI SICUREZZA ANTICENDIO

La stufa deve essere installata nel rispetto delle seguenti condi-zioni di sicurezza:

• distanza minima sui lati e sul retro di 20 cm dai materiali infi ammabili.

• davanti alla stufa non possono essere collocati materiali infi ammabili a meno di 80~cm

Se non risultasse possibile rispettore le distance sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare agli rischio di incendio.

In caso di collegamento con parete in legno o altri materiale infiammabile, è necessario coibentare adeguamente il tubo di scarico fumi.

PRESA D'ARIA

E indispensableabile che venga predisposita dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80~cm^2 , che garantisca suffi ciente alimentazione di aria per la combustione.

In alternatively, è possibile prelevare l'aria per la stufa direttamente dall'esternoattraverso un prolongamento in acciaio del tubo di diametro 4 cm ubicato sullo schienale della stufa stessa. Il tubo delve essere di lunghezza inferiore a 1 metro e non delve presentare curve. In ongi caso lungo tutto il percorso il condotto presa aria delve essere garantita una sezione libera almeno di 12cm^2 .Il terminale esterno del condotto presa aria delve terminare con un trattto a 90^ gradi verso il basso o con una protezione antivento ed essere protetto con una rete anti insetti che comunque non riduca la scizione passante utile di 12cm^2

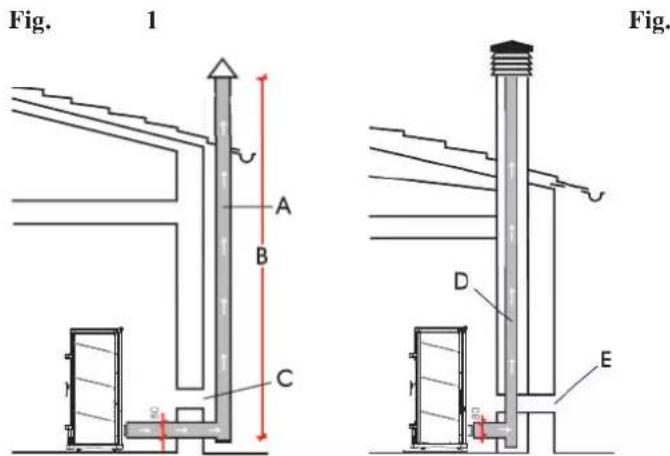

SCARICO FUMI

Ilsystemadi scaricodeveseessere unico per la stufa (non siammettono scarichi in canna fumaria comune con altridiispositivi).

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm posto sul retro. Lo scarico fumi deve essere collegato con l'esterno utilizzato tubi in acciaio certifi cati EN 1856.

Il tubo delve assere sigillato ermeticamente.

Por la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammeso può ave lunghezza fi no a 2 m. E' possibile un numero di curve con ampiezza max. 90^ (rispetto alla verticale) fi no a duc.

E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale di almeno 1,5 mt e un terminale antivento (riferimento UNI 10683).

Il condotto verticale vuo essere interno o esterno.

Se il canale da fumo è all'esterno deve essere coibentato adeguatamente. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi e se più grande di 0.150mm , è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio 0.80mm ).

Tutti i tratti del condotto fumi devono essere ispezionabili.

I comignoli e condotti di fumo ai quali sono collegati gli apparvecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verifi care se nella propria nazione esiste una normativa al riguardo).

L'assenza di controllo e pulizia regolari aumento la probabilità di incendio del comignolo. Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet. Rivolgersi a personale specializzato prima di riavviare la macchina.

La stufa è progettata per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento la stufa. In quello caso non far funzionare l'apparecchio con le sicurezze disabilitate, se il problema dovesse persistere contattare il Centro Assistenza Tecnica.

CASITIPICI

A: canna fumaria in acciaio coibentata

B: altezza minima 1.5 m e comunique或者其他 la quota di gronda del fatto etutto

C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)

D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura.

COMIGNOLO

Le caratteristica fondamentali sono:

• sezione interna alla base uguale a quale della canna fumaria

• sezione di uscita non minore del doppio di quella della canna fumaria

• posizione al di sopra del colmo fatto ed al di fuori delle zone di refl usso.

INSTALLAZIONE

CIRCOLAZIONE ARIA CALDA

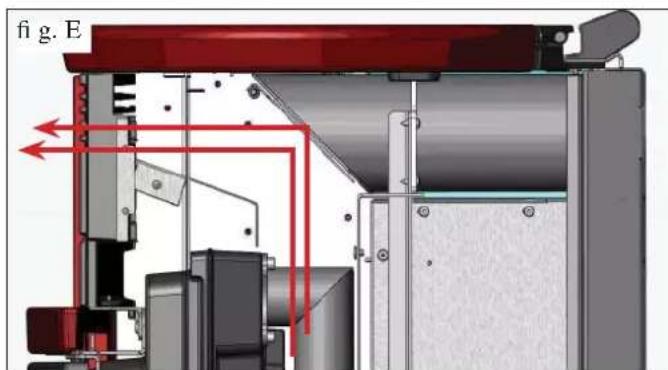

L'erogazione di aria calda nel locale di installatione aviene alla griglia installata frontalmente nella parte superiore (fig. E).

Per canalizzare l'aria calda in uno o due locali attigui, la stufa è dotata di due bocchettoni sul retro (fi g. A) ai quali devono essere collegati appositi tubi in alluminio.

Per agevolare la distribuzione dell'aria calda sono disponibili il KIT 11 e KIT 11 BIS optional (vedi pag.11-12-13).

É importante ricordare l'importanza di opportuna coibentazione del tubo in cui passa l'aria calda per evitare dispersioni. Sono da evitare il più possibile curve dei tubi stessi.

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERAL SUPERiore IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBLE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

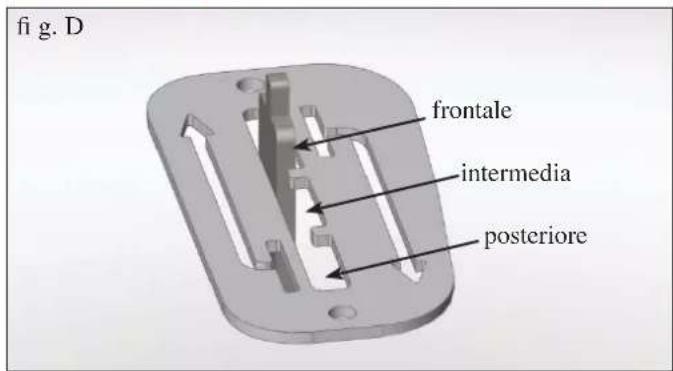

La distribuzione dell'aria canalizzata è regolabile manually tramite delle leve "L" (fi g. D).

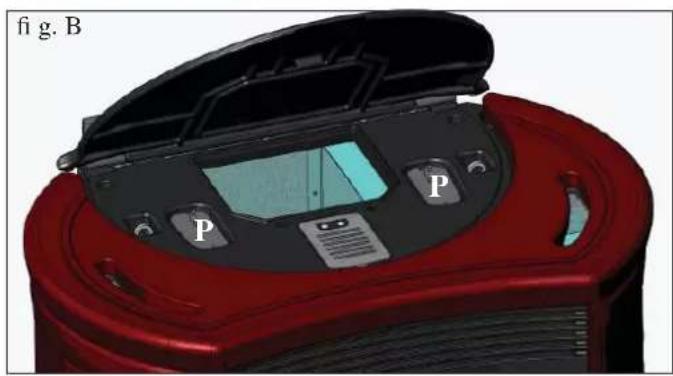

Per essere movimentate bisogna togliere le piastrine di bloccaggio "P" fissate con viti (fig. B-C).

Una volta tolte le piastrine, l'aria calda può essere indirizzata o nella parte superiore frontale fi g. E (leva in posizione tutte indietro - vedi fig. D) o nella parte posteriore fig. F (leva in posizione tutte avanti - vedi fi g. D) o metà nella parte superiore frontale e metà nella parte nella parte posteriore (leva nella posizione intermedia - vedi fi g. D).

N.B.: SE LA STUFA NON VIENE CANALIZZATA LE PIASTRINE (P) NON DEVONO ESSERE RIMOSSE.

1^ SOLUZIONE: KIT 11 (cod. 645700) - SOLO LOCALE ATTIGUO

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERiore IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

• Definire il posizionamento della stufa rispetto la muratura (fig. a).
• Smontare la parte superiore dello schienale (132) ed asportare uno dei due tappi preincisi in corrispondenza dei bocchettoni uscita aria calda (fi g. b).
• Attivare la leva di commando canalizzazione aria calda (13) togliendo la piastrine di blocco (133) (fig. b).
• Tagliere il copricanna a misura (6a) intervenendo sulla parte lato muro (fig.c)
• Sistemare la stufa nella posizione defi nitiva.
• Estendere il tubo di alluminio (3) per la canalizzazione dell'aria calda, alla collegarlo al bocchettone della stufa.
• Calzare preventivamente sul tubo in alluminio il rosoe (5) e il copritubo (6a), senza bloccarlo (fig. c).
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (8) (fig. d).
• Rimontare la parte superiore dello schienale (132).
• Sistemare in posizione definitiva il copritubo (6a) e fissarlo al retro della stufa con le viti in dotazione (7) (fig. d).
• Installare la bocchetta terminale (4) e il relative tubo in alluminio (3) (fig. d).
• Fissare il rosone a muro (5) con silicone (fi g. d).

fig.a

f i g. c

fi g.d

fig.b
132

13

		n° KIT 11
1	Scatola 1 645740
3	Tubo Ø 10 1 162520
4	Bocchetta terminale 1 293430
5	Rosone a muro 1 644190
6a	Copricanna 1 645730
7	Viti fi ssaggio copricanna 4 168260
8	Fascetta bloccaggio tubi 2 46160

INSTALLAZIONE

2^ SOLUZIONE: KIT 11 BIS (cod. 645710) - SOLO LOCALE NON ATTIGUO

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERiore IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

• Definire il posizionamento della stufa rispetto la muratura (fig. a).
• Smontare la parte superiore dello schienale (132) ed asportare uno dei due tappi preincisi in corrispondenza dei bocchettoni uscita aria calda (fi g. b).
• Attivare la leva di comando canalizzazione aria calda (13) togliendo la piastrine di blocco (133) (fig. b).
• Tagliere il copricanna a misura (6a) intervenendo sulla parte lato muro (fig.c)
• Sistemare la stufa nella posizione defi nitiva.
• Estendere il tubo di alluminio (2) per la canalizzazione dell'aria calda, alla collegarlo al bocchettone della stufa.
• Calzare preventivamente sul tubo in alluminio il rosoe (5) e il copritubo (6a), sanza bloccarlo (fig. c).
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (8) (fig. d).
• Rimontare la parte superiore dello schienale (132).
• Sistemare in posizione definitiva il copritubo (6a) e fissario al retro della stufa con le viti in dotazione (7) (fig. d).
• Installare la bocchetta terminale (4) e il relative tubo in alluminio (2) fissandolo con il collare a muro (9) ed i tasselli con viti (10-11) (fi g. d).
• Fissare il rosone a muro (5) con silicone (fi g. d).

fig.a

fi g. c

fi g.d

fig.b

		n° KIT 11	BIS
1	Scatola 1 643910
2	Tubo Ø 10 1 643900
4	Bocchetta terminale 1 293430
5	Rosone a muro 1 644190
6a
7	Viti fi ssaggio copricanna 4 168260
8	Fascetta bloccaggio tubi 2 46160
9	Collare a muro	2 645750
10	Viti	4	8410
11	Tasselli	4	8520

INSTALLAZIONE

3^ SOLUZIONE: KIT 11 (cod. 645700) con KIT 11 BIS (cod. 645710) - ENTRAMBI LOCALI

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERiore IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

• Definire il posizionamento della stufa rispetto la muratura (fig. a).
• Smontare la parte superiore dello schienale (132) ed asportare i tappi preincisi in corrispondenza dei bocchetoni uscita aria calda (fi g. b).
• Attivare le leve di comando canalizzazione aria calda (13) togliendo le piastrine di blocco (133) (fig. b).
• Tagliere i copricanna a misura (6a) intervenendo sulla parte lato muro (fig.c)
• Sistemare la stufa nella posizione defi nitiva.
• Estendere i tubi di alluminio (2-3) per la canalizzazione dell'aria calda, alla collegarli ai bocchetoni della stufa.
• Calzare preventivamente sui tubi in alluminio i rosoni (5) e i copritubi (6a), sanza bloccarli (fig. c).
• Calzare i tubi in alluminio ai bocchetoni uscita aria calda sul retro della stufa (8) (fig. d).
• Rimontare la parte superiore dello schienale (132).
• Sistemare in posizione definitiva i copritubi (6a) e fissarli al retro della stufa con le viti in dotazione (7) (fig. d).
• Installare le bocchette terminali (4) e i relativi tubi in alluminio (2-3) fissandoli con i collari a muro (9) ed i tasselli con viti (10-11) (fi g. d).
• Fissare i rosoni a muro (5) con silicone (fi g. d).

fig.a

f i g. c

fi g.d

fig.b

		n° KIT 11	KIT 11 BIS
1	Scatola 1 645740 643910
2	Tubo Ø 10 1 - 643900
3	Tubo Ø 10 1 162520 -
4	Bocchetta terminale 2 293430 293430
5	Rosone a muro 2 644190 644190
6a	Copricanna	2 645730	645730
7	Viti fissaggio copricanna	8	168260	168260
8	Fascetta bloccaggio tubi	4	46160	46160
9	Collare a muro	2	-	645750
10	Viti	4	-	8410
11	Tasselli	4 -	8520

La messa in servizio deve essere eseguita A cura del Centro Assistenza Tecnica autorizzato Edilkamin (CAT) prima accensione e collaudo nel rispetto della norma UNI 10683.

Detta norma indica le operazioni di controllo da eseguire sulippo, fi nalizzate ad accertare il corretto funzionamento delsystema.

Prima di accendere.

Per la prima accensione è indispensable rivaolgersi al centro assistenza tecnica Edilkamin di zona (CAT), (per informazioni consultare il sito www.edilkamin.com) che tarera la stufa in base al tipo di pellet e alle condizioni di installmente attivando so la garanzia.

La mancata accensione da parte di un C.A.T. autorizzato non permette a Edilkamin di garantire il corretto funzionamneto.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verifi care:

La corretta installment.
L'alimentazione elettrica.
- La chiusura della porta, che deve essere a tenuta

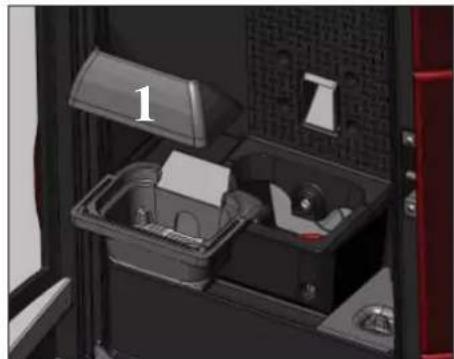

- La pulizia del crogiolo.
- La presenza sul display dell'indicazione di stand-by (data, potenza o temperatura lampeggiante).

CARICAMENTO DEL PELLET NEL SERBATOIO

Il coperchio del serbatoio si après e si chiude atraverso il praticoistema a clik-clak mediante una leggera pressione sulla parte anteriore del coperchio in ghisa (fi g. 1).

ATTENZIONE :

utilizzare apposto quanto in dotazione se si carica la stufa perché è in funzione e quindi calda.

f g. 1

NOTA sul combustible.

Le stufe sono progettate e programmate per bruciare pellet di legno di diametro di 6mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuiti pressando segatura, ad alto valori,enza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15Kg

Per NON prompressere il funzionamento della stufa è indispiabile NON bruciarivi altri.

L'impiego di altri materiali (legna compresa), rilevabile da analisi di lavoratorio, implica la decidenza della garanzia.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliorari prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri

lunghezza massima: 40mm

umidita massima : 8 %

resa calorica : 4300 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una specifica caratura della termostufa, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1^ accensione.

L'uso di pellet non idonei cui provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcamento del vetro, incombusti, ...

Una semplice analisi del pellet cui assere condotta visamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

ISTRUZIONID'USO

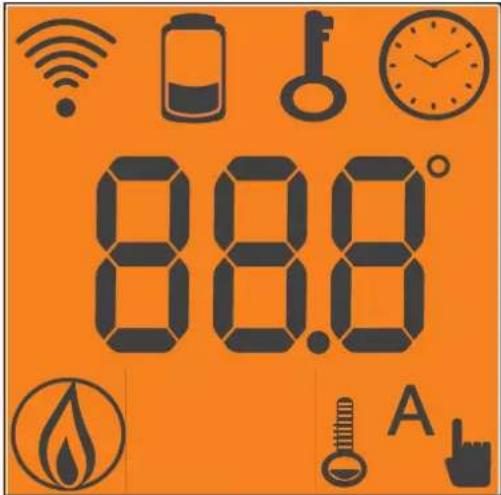

Pannello sinottico

per accendere e spegnere (tenere premuto per 2"), e per uscire dal menu durante le programmazioni

Premuto brevamente commuta la stufa da funzionamento manuale a funzionamento automatico, mantenendolo premuto (tenere premuto per 2") permette di accederai ai vari menu di programmazione.

per incrementare le diverse regolazioni

per decrementare le diverse regolazioni; premendo per 5^ blocca la tastiera, premendo per 5^ sblocca la tastiera

Adgni pressione informa la memoria della sched elettronica che sono stati inserti nel serbatoio 15Kg ,una pressione continua di 5 ^ cancella i Kg residui o precedentamente inserti

Premuto bremente commuta alternativamente la ventilazione della stufa da un livello più silenzioso denominato "Comfort" ad un livello più enerico denominato "Turbo".

Toccare il corrispondenza dei punti led per selezionare la potenza di lavoro desiderata. Si può utilizzato in alternatively l'impostazione tradizionale che avviene tramite l'utilizzo dei tasti +/-

Riempimento coclea.

Nel caso si svuoti completeness il serbatoio del pellet, è necessario effettuare il riempimento della coclea premendo contemporaneamente i tasti + e - (dal telecomando o dal pannello sinottico) per quale secondo dati che, lasciati i tasti, a display compare la scritta "RICARICA".

L'opération è da eseguirsi prima dell'accensione se la stufa si è fermata per esaurimento del pellet.

E'normale che nel serbatoio resti una quantita residua di pellet che la coclea non riesce ad aspirare.

Una volta al mese aspirare Completely il serbatoio per evitare l'accumulo di residui polverosi.

Accensione automatica

A stufa in stand-by, premendo per 2" il tasto 0/1 (dal pannello sinottico o dal telecomando) si avvia la procedura di accensione e viene visualizzata la scritta "Accensione" e unconto alla rovescia in secondi (1020). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la schedra rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fi amma.

Accensione manuale

In casi di temperatura除去 13^ che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della resistenza stessa è possibile usare per l'accensione della diavolina. Introduire nel crogiolo un cubetto di diavolina ben accesa, chiudere la porta e premere 0/1 dal pannello sinottico o dal telecomando.

Regimi di funzionamento

Manuale: l'utente imposta la potenza di lavoro voluta (da 1 minima, a 5 massima)

Automatico: l'utente imposta, tramite tasto +/- o dal telecomando, la temperatura desiderata nella stanza, la stufa leggendo la stessa, modula la potenza al fine di raggiungere la temperatura impostata, per poi posizionarsi in potenza 1.

Funzionamento manuale da pannello sinottico/telecomando

A stufa in funzione o in stand-by premendo una volta il tastingo MENU' da pannello sinottico/telecomando viene visualizzato a display la scritta Potenza (con la potenza in cui la stufa sta lavorando), il tastingo + da telecomando è possibile incrementare la potenza di funzionamento (da Potenza 1 a Potenza 5).

Funzionamento automatico da pannello sinottico/telecomando Premendo il tasto MENU' 2 volte si commuta da funzionamento to manuale a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per regolare la temperatura da 10^ a 29^ utilizzare i tasti + e - col telecomando) e la stufa regola la potenza di lavoro per raggiungerla. Se si imposta una temperatura inferiore a quella del locale, la stufa lavora in Potenza1.

Spegnimento

Per il maggior comport, la stufa si spegne con il ventilatore aria ambiente alla stessa potenza in cui stava lavorando.

A stufa funzionante premendo per 2" il tasto 0/1 (da pannello sinottico o dal telecomando) si avvia la procedura di spegnimento e viene visualizzato il conto alla rovescia, variabile a seconda della potenza in cui si trovava quando è stata avviata la fase di spegnimento. La fase di spegnimento (che ha l'obiettivo di spegnere la fi amma, non lasciare incombusti nel crogiolo e raffreddare la stufa) predeve :

• Interruzione caduta pellet.
• Ventilazione attiva al livello in cui la stufa stava funzionando.
• Motore espulsione fumi attivo.

Non staccare mai la spina durante le fasi di spegnimento.

Regolazione orologio

Premendo per 2" il tastingo MENU' e seguito coi tastingi + e - le indicazioni del display, si accede al Menu "Orologio".

Permettendo di impostare l'orologio interno alla schedea elettronica. Premendo successivamente il tasto MENU', appaiano in sequenza e possono essere regolati i seguenti dati: Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta Salvataggio? da confirmare con MENU' permette di verifi care l'esattezza delle operazioni compuire prima di confermarle (viene allora visualizzato sul display Salvataggio OK).

Programmatore di accensioni e spegnimenti orari durante la settimana

Premendo per 2 secondi il tastingo MENU' si accede alla regolazione dell'orologio e premendo il tastingo + si accede alla funzione di programmazione oraria settimanale, identifi cata sul display con la descrizione "Program. ON/OFF".

La programmazione permette di impostare un numero di accensioni e spegnimenti al giorno (fi no a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "MENU" appeare una delle seguenti possibilità:

• "No Prog." (nessun programma impostato)
• "Programma giorn." (unico programmapertuttiigiorni)
• "Programma sett." (impostazione per agli singolo giorno) Si passa dall'una all'altra coi tasti + e-.

Confermando col tasto MENU' le opzione "Programma giorno." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzato "Programma giorn." il programma/i impostato/i sare lo stesso per tutti i giorni della settimana.

Premendo successivamente ^+ si posso n o visualizzare:

• No Programmi.
• 1^ Programma giorn. (una accensione e uno spegnimento al giorno), 2^ Programma giorn. (idem), 3^ Programma giorn. (idem)

Usare il tastingo MENU' per visualizzare in ordine inverso. Se si selezione 1^ programmaviene visualizzata l'ora della accensione.

A display compare: 1 Acceso ore 10,30; con il tasto +/- si varia l'ora e si conferma con MENU'.

A display compare: 1 Accesso minuti 10,30; con il tasting +/- si variano i minuti e si conferma con MENU'.

In maniera analoga si regola l'ora degli spennimenti. La confirma del programma viene data con la pressione del tasto MENU' quando si legge "Salvataggio OK" sul display.

Confermando "Programma sett." si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, scorrendi coli tasti + e - e confermando col tasto MENU', si proseguirà con la programmatiche con la stessa modalità con la quale si esegue un "Programma giorno", scegliendo per agli giorni della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari.

in caso di erre in qualunque momento della programmazione si cui uscire dal programma alla salvare premendo tasto 0/1.

Notasulla variabilita della fi amma

Eventuali variazioni dello stato della fi amma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fi amma di combustibile solido e dlalle pulizia periodiche del crogiolo che la stufa automaticamente esgue.

N.B. le pulizie automatiche eseguite alla stufa non sono sostitutive della necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

Segnalazione riserva pellet

La stufa è dotata di funzione elettronica rilevamento di quantità pellet. Il sistema di rilevamento pellet, integrato all'interno della sched elettronica permette alla stufa di monitorare in qualsiasi momento durante il funzionamento quanti kg manca- no all'esaurimento carico di pellet effettuato.

É importante per il corretto funzionamento del sistema che alla 1^ accessione (che deve essere eseguita dal CAT) venga effettuato il seguente procedimento.

Prima di iniziare ad utilizzato ilsystema di rilevamento pellet è necessario caricare e consumare completeness un primo sacco di pellet, quello per ottenere un breve rodaggio del systema di caricamento.

Caricare quindi 15kg di pellet.

Dopo di che premere una volta il tasto "riserva" inserendoosto in memoria che sono stati caricati 15kg

Da quello momento sul display è visualizzata la rimanenza di pellet con indicazione decrescente in kg (15...14...13)

Adgni ricarica va inserto in memoria il quantitativo di pellet caricato. Per l'insertimento in memoria se la ricarica sare di 15 kg è suffi ciente premere il tasto "carico pellet"; per quantità diverse o in caso di errorsi siouldicare il quantitativo attra- verso il menu riserva pellet come segue.

Premendo per 2" il tastingo MENU' si visualizza SETTAGGI. Premendo il tastingo + o - consecutivamente si visualizza "RISERVAPELLET".

Confermando con il tastingo MENU' compare il quantitativo di pellet presente ^+ quello che si carica (di default 15, variabile coi tasti + / -

Premendo il tastingo ^+ incremento i Kg da insertire, premendo il tastingo - li diminuiso, premendo ripeturamente il tastingo - raggiungo il carico 00Kg (R a display) che permette di cancellare il carico residuo.

Nel caso il pellet si esaurisca nel serbatoio, la stufa va in blocco con la scritta "Stop/Fiamma".

N.B.: Ogni tanto ricordarsi di azzerare la "segnalazione riserva pellet", in modo da permettere una migliorie affiabilità della funzione stessa.

Per qualsiasi Upgrade contattare il Centro Assistenza Tecnica autorizzato (CAT) che ha effettuato la 1^ accensione.

Si tratta di un riferimentoindicativo. Una maggior precisione si ottiene con un regolare azzeramento prima del nuovo caricamento. Edilkamin non rispondere in alcun modo di variazioni rispetto all'indicato (puo dipendere da fattori esterni).

Regolazione temperatura ambiente

Una可供e e simplice regolazione prevista di series in questa linea di prodotti, permette di gestire la potenza della stufa in funzione della temperatura ambiente.

Previa attivazione della funzione "Comfort Clima" dal menu parametri (richiedere al CAT), possiamo utilizzare detta funzione per spegnere la stufa al raggiungimento della temperatura impostata.

Tale funzionalità è abbinata al all'impostazione della stufa in AUTOMATICO, il funzionamento in modalità MANUALE rimarra in agli caso invariato.

Dopo l'abilitazione eseguita dal CAT, è possible attivare/disattivare la funzione Comfort clima dal dato utente; premere il tasto SET, cercare il dato "Comfort clima" con i tasti +/-, selezionario con il tasto SET, impostare ON/OFF con i tasti +/-, salvare l'impostazione desiderata uscendo con il tasto 0/1.

Funzionamento Comfort clima ON

La stufa, quando posta in AUTOMATICO, modula la sua potenza inseguendo la temperatura impostata dall'utente, al raggiungimento della temperatura ambiente la stufa si spegne, per poi riaccendersi autonomamente allo riscendere della temperatura.

Selezione temperatura: In modalità "Comfort clima", premendo i tasti +/- sul pannello sinottico o sul telecomando, si imposta a display la temperature desiderata in ambiente, avremo quando le seguenti situazioni:

• Con temperatura ambiente inferiore all'impostazione, la stufa si accende in autonomia modulando in automatico la potenza.

• Con temperatura ambiente raggiunta (+2^) la stufa si porta in fase di stand-by

• La temperatura ambiente viene trasmessa dal telecomando in dotazione; il trasmettitore del telecomando deve trovarsi in allineamento visivo con il ricevitore del paneletto sinottico.

Nel caso in cui a causa di un non corretto posizionamento del telecomando, non avvenga l'invio della temperatura registrata dallo stesso, la stufa decide autonomamente di passare all'utilizzo della sonda di temperatura installata a bordo, quello sino a quando non si ripristini il collegamento con il telecomando.

Regolazione della temperatura con termostato esterno

Disponibile un sistema di controllo della temperature ambiente alternatively al telecomando, è infatti possibile collegare alla porta serialle il proprio termostato ambiente di casa oppure uno qualsiasi (uscita in contatto pulito) di semplice reperibilità: La stufa riconoscerà automaticamente il collegamento alla porta serialle del termostato, osservando quando le seguenti condizioni:

• Con temperature ambiente inferiore all'impostazione del termostato (contatto chiuso), la stufa modula normalmente le potenze per inseguire il set di temperatura
• Con temperatura ambiente raggiunta dal termostato (contatto aperto), la stufa si porta in fase di stand-by.

Confi gurazione	Temperatura fornita da telecomando	Temperatura fornita da termostato ambiente esterno	Nessuna regolazione (impostazione di fabbrica)
Parametro “Comfort Clima”	ON ON OFF
Parametro “Sonda IR”	ON OFF ON
Collegamento alla porta serialie	NO nessun collegamento	SI con cavo serialie blu	NO nessun collegamento

ISTRUZIONI D'USO

TELECOMANDO

Legenda tasti e display:

taste accensione/spegnimento

• : tasto per incrementare la potenza/temperatura di lavoro (all'internalo di un menu incrementa la variabile visualizzata)
  : tasto per decrementare la potenza/temperatura di lavoro (all'interno di un menu decrementa la variabile visualizzata)
  A : tasting per passare alla programmazione "EASY TIMER"
  M : tasto per passare alternativamente alla funzione automatica a quella manuale e viceversa

Indica una trasmissione di dati dal telecomando alla sched.

tastiera bloccata, evita attivazioni indesiderate (premere "A" e "M" in contemporanea per quale secondo per bloccare o sbloccare la tastiera)

battery scarica (n^3 pile alkaline mini stilo AAA)

Indica che si sta impostando un accensione/spegnimento con il programma "EASY TIMER"

Indica la temperatura ambiente rilevata dal telecomando (durante la confi gurazione tecnia del telecomando indica i valori dei parametri settati).

Indica che è stato trasmesso un ordine di accensione alla stufa

indicatore settaggio telecomando per una stufa a pellet/aria

funzione automatica (appare sul display il valore della temperatura)

funzione di regolazione manuale (appare sul display il valore della potenza di lavoro)

TEMPERATURA RILEVATA DAL TELECOMANDO

Il telecomando è dotato di sonda interna per il rilevamento della temperatura ambiente visualizzata in tempo reale sul display dello stesso. La temperature rilevata viene trasmessa periodicamente alla sched elettronica della stufa se il led trasmettitore del telecomando ed il sensore ricevente del pannello sinottico della stufa si trovano reciprocamente in Campo visivo.

Se la temperatura del telecomando non giunge alla scheda della stufa, per un tempo superiore a 30 minuti, si utilizza il dato della temperatura proveniente dalla sonda collegata nel pannello sinottico.

SELEZIONE MODALITA'FUNZIONAMENTO

Con la pressione breve del tasting "M" possiamo scorrere e regolare le seguenti funzioni:

regolazione automatica della potenza

regolazione manuale della potenza

ISTRUZIONI D'USO

UTILIZZO DEL PROGRAMMA "EASY TIMER"

Tramite il telecomando è possible utilizzare programmazione oraria molto intuitiva e veloce:

• Se la stufa é acces: é possible impostare uno spegnimento con un posticipo regolabile tra una e dodici ore; nel display del pannello sinottico verra visualizzato il tempo mancante allo spegnimento programmato.

• Se la stufa è spenta: è possibile impostare un'accensione con un posticipo regolabile tra una e dodici ore, nel display del pannello sinottico verrà visualizzato il tempo mancante all'accessione programmata.

• Impostazione: per impostare il timer proseguire come segue:

a) Premere il tasto "A", si accende sul display I'icona confermando I'accesso alla programmazione "Easy timer".
b) Con i tasti +/- impostare il numero di ore desiderato, esempio:

c) Puntare il telecomando verso il ricevitore del pannello sinottico
d) Confermare la programmazione premendo il tasto "A" per un paio di secondi, si spegnerà l'icona apparirà sul pannello sinottico l'indicazione del tempo mancante per l'intervento programmato.
e) Per annullare la programmazione ripeterei i punti a),b),c),d) impostando il numero di ore a "00H"

BLOCCOTASTIERA

E' possibie bloccare la tastiera del telecomando per evitare attivazioni accidentali non controllate dall'utente.

Premendo contemporaneamente i tasti A e M, si accenderà il symbolo della chiave a conferma del blocco tastiera avvenuto.

Per sbloccare la tastiera premere nuovamente i tasti A e M simultaneamente.

INDICAZIONE BATTERIE SCARICHE

L'accensione dell'icona della batteria indica che lepile interne altelecomando sono quasi esaurite, provvedere alla loro sostituzione con tre elementi dello stesso modello (size AAA 1,5V).

• Non mescolare nel telecomando batterie nuove con batterie parzialmente usate.
• Non mescolare marche e tipi diversi, poiché agli tipo emarca ha differenti capacità.
• Non mescolare pile tradizzionali e ricaricabili;
• Non cercare di ricaricare pile alcaline e zinco-carbone poiché si potrebbero provocare rotture o fuoriuscite di liquido.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche e elettroniche, nonché allo smaltimento dei rifiuti". Il significo del cassetto Barrato riportato rìportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti. L'utente dovrá, pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri di raccolta differenziate dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

MANUTENZIONE

Prima di effettuare qualiasi manutenzione, scollegare l'appareccchio alla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa

LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decidenza della garanzia.

NOTA: Ogni 800kg di pellet bruciato compare la scritta "Manutenz_ione" per ricordare la pulizia dei canali fumo a cura del privato; il messaggio scompare premendo per 5 secondi il tasto "TURBO".

Al raggiungimento dei 2000kg di pellet bruciato compare la scritta "Manutenz_ione CAT" che non scompar piu ed è quindi necessario l'intervento di un centro assistenza tecnica Edilkamin (CAT).

Tale messaggio si resettta dal menu parametri.

N.B.:

-E' vietata ogni modifi ca non autorizzata
- Utilizzare pesz di ricambio raccomandati dal costruttore
- L'impiego di componenti non originali implica la decidenza della garanzia

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata alla rete elettrica

• Deve essere effettuata con l'aiuto di un aspirapolvere (vedi optional pag. 24).
  L'intera procedura richiede pochi minuti.

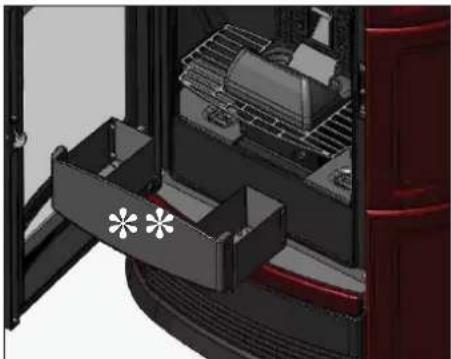

• Aprire l'antina ed estrarre e svuotare il cassettocene (^** fig.B).
• NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.
• Aspirare all'interno dello sportello, il piano fuoco, il vano attorno al crogiolo dovecade la cenere.
• Togliere il crogiolo (1 - fig. C) e scrostarlo con la spatolina (in dotazione), pulire eventuali occlusioni delle asole.
• Aspirare il vano crogiolo, pulire i bordi di fatto.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai lacene calda,compromette l'aspiratore impiegato con possibile rischio di incendio.

fi g.B

fi g.C

MANUTENZIONE SETTIMANALE

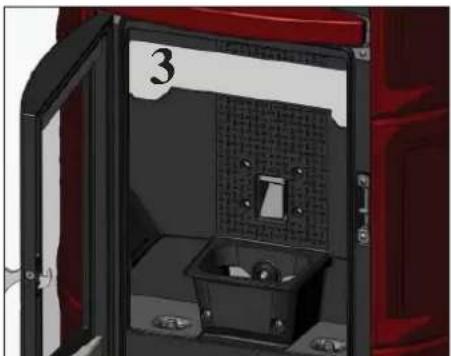

• Pulizia del focolare (con scovolo) dopo aver molto il deviatore fumo (3 - fig. D/E).

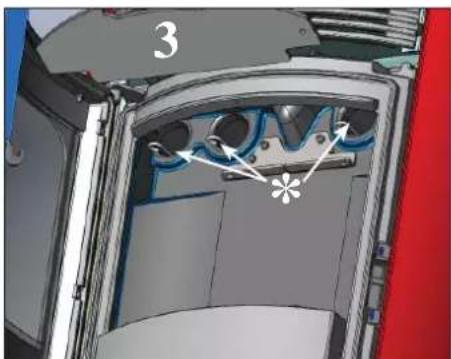

  Agire sugli scopoli (^* - fi g. E).
• Svuotare il serbatoio pellet e aspirarne il fondo.

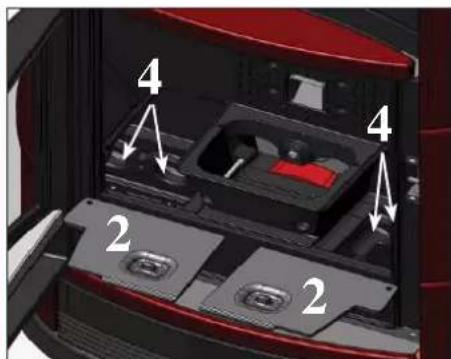

• Durante la pulizia del crogiolo, sollevare i tappi fumo (2 - fig. F) e aspirare i quattro tubi sottostanti (4 - fig. F).

fig. D

fig. E

fig.F

MANUTENZIONE

MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica Edilkamin)

Pulizia generale interna ed esterna
Pulizia accurata dei tubi di scambio
Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia ventilatori, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
Pulizia condotto fumi (vedi pulizia settimanale)
Pulizia del vano ventilatore estrazione fumi
Pulizia sensore di fl usso
- Controllo termocoppia
Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
Pulizia /controllo del pannello sinottico
- Ispezione visiva dei cavi elettrici, delle connessioni
Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
Sostituzione della guarnizione portello
Collaudio funzionale, caricamento coclea, accensione, funzionamento per 10 minuti specnimento

In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo agli 3 mesi.

ATTENZIONE !!!

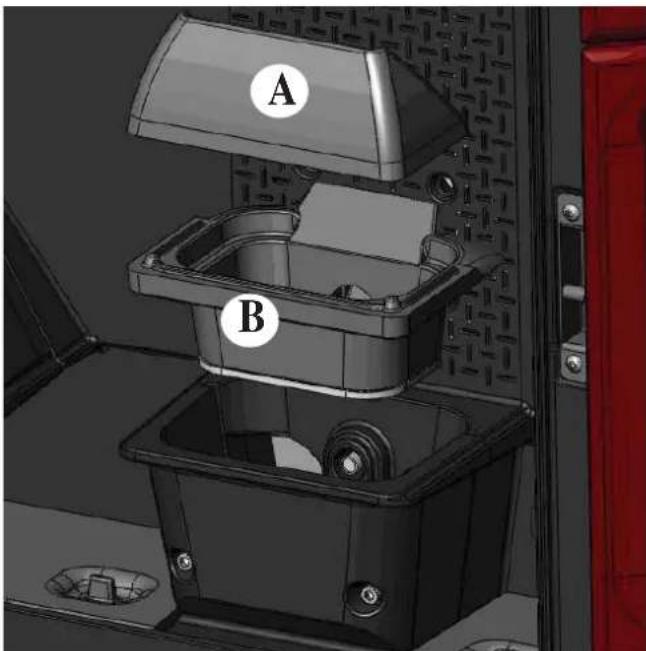

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) (fig. 1) con il crogiolo inferiore (B) (fig. 1) cui compromettere il funzionamento della stufa.

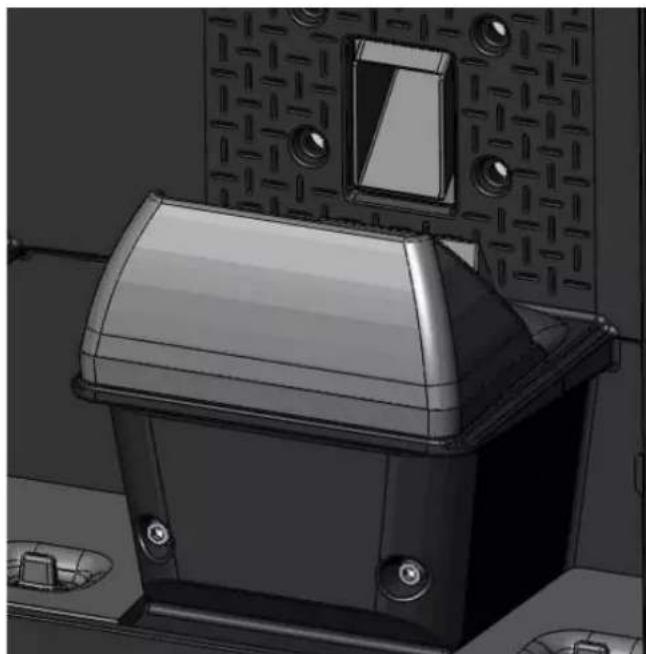

Quindi prima dell'accensione della stufa, assicurarsi che i crogioli siano accopiati correttamente come indicato in (fig. 2) nella presenza di genere o incombusti sul perimetro di appoggio.

Ricordiamo che l'uso della stufa,enza aver effettuato la pulizia del crogiolo,potrebbe comportare l'accensione improvisa dei gas all'interno della camera di combustione con seguente rottura del vetro della porta.

fi g.1

fi g. 2

POSSIBILI INCONVENIENTI

In caso di problemi la stufa si arresta automaticamente esguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti con risconto sonoro) e quando premere il tasto 0/1.

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Segnalazione: Verifica/flua. aria (interviene se il sensore di flusso rileva flusso aria comburette insufficiente).

Inconveniente: Spegnimento per mancanza depressione

Il flusso più essere insufficiente se c'è portello aperto o tenuta non perfetta del portello stesso (es. guarnizio ne); se c'è problema di aspirazione aria o di espulsione fumi, oppure crogiolo intasato, oppure sensore di sporco (pulire con aria secca)

Azioni: Controllare:

chiusura portello
- canale di aspirazione aria comburente (pulire facendo attenzioneagli elementi del sensore di flusso):
- pulire il sensore di flusso con aria secca (tipoper tastiera di PC)
- posizione stufa: non deve essere addossata al muro
- posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
- canale da fumo (pulire)
- installatione (se non è a norma e presenta più di 2-3 curve, lo scarico fumi non è regolare)
Se si sospetta un malfunzionamento del sensore, fare collaudo a freddo. Se variano le condizioni, already

portello ad esempio, il valore visualizzato non cambia, è un problema di sensore.

N.B.: L'allarme depressione pou verificarsi anche durante la fase di accensione, in quanto il sensore di flusso inizia a monitorare dal 90" dello start ciclo accensione.

2) Segnalazione: Verifica/estratt. (interviene se il sensore giri estrattore fumi rileva un'anomalia)

Inconveniente: Spegnimento per rilevazione anomalia giri estrattore fumi

Azioni: Verificare funzionalità estrattore fumi (collegamento sensore di giri) (CAT)

• Verifi care pulizia canale da fumo
• Verifi care impianto elettrico (messa a terra)
• Verifi care schedules elettronica (CAT)

3) Segnalazione: Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fi amma)

Inconveniente: Spegnimento per crollo temperatura fumi

Azioni: La fiamma può essere mancata perché:

• Verifi care mancanza pellet nel serbatoio

• Verificare se troppo pellet ha soffocato la fiamma, verificare qualità pellet (CAT)

• Verificare se è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi) (CAT)

4) Segnalazione: BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fiamma o non è raggiunta la temperatura di avvio).

Inconveniente: Spegnimento per temperatura fumi non corretta in fase di accensione.

Distinguui e due casi seguenti:

NON è comparà fi amma

Azioni: Verificare: posizionamento e pulizia del crogiolo

• funzionalità resistenza di accensione (CAT)
• temperatura ambiente (se inferiore 3^ serve diavolina) e umidità.
• Provare ad accendere con diabolina (vedi pag. 15).

E' comparsa fiamma maupon la scritta Avvio e comparso BloccoAF/NO Avvio

Azioni: Verificare: · funzionalita termocoppia (CAT)

• temperatura di avvio impostata nei parametri (CAT)

5) Segnalazione: Mancata/Energia (non è un difetto della stufa).

Inconveniente: Spegnimento per mancanza energia elettrica

Azioni: Verificare allacciamento elettrico e cali di tensione.

6) Segnalazione: Guasto/TC (interviene se la termocoppia è guasta o scollegata)

Inconveniente: Spegnimento per termocoppia guasta o scollegata

Azioni: Verificare collegamento della termocoppia alla sched: verificare funzionalità nel collaudo a freddo (CAT).

POSSIBILI INCONVENIENTI

7) Segnalazione: ^ C fumi/alfa (spagnimento per eccessiva temperatura dei fumi)

Inconveniente: Specnimento per superamento temperatura massima fumi.

Azioni: Verificare tipo di pellet,

• Verifi care anomalia motore estrazione fumi
• Verificare esistenza di eventuali ostruzioni sul canale da fumo
• Verifi care corretta installmente,
• Verifi care eventuale "deriva" del motoriduttore
• Verifi care esistenza presa aria nel locale

8) Segnalazione: ALLARME CORRENTE ALTA: Interviene quando viene rilevato un anomalo ed eccessivo assorbimento di corrente del motoriduttore.

Azioni: Verificare funzionamento (CAT): motoriduttore - Collegamenti elettrici e scheda elettronica.

9) Segnalazione: ALLARME CORRENTE BASSA: Interviene quando viene rilevato un anomalo ed insufficiente assorbimento di corrente del motoriduttore.

Azioni: Verificare funzionamento (CAT): motoriduttore - pressostato - termostato serbatoio - collegamenti elettrici e scheda elettronica

10) Segnalazione: "Control. Batteria"

Inconveniente: La stufa non si ferma, ma appeare la scritta a display.

Azioni: -Deve essere sostituita la batteria tampone sulla scheda.

Si ricorda che è un componente soggetto ad usura e quindi non coperto da garanzia.

11) Inconveniente: Telekomando ineffi cidente

Azioni: avvicinarsi al ricettore della stufa

controllare e nel caso cancellare la pila

12) Inconveniente: Aria in uscita non calda:

Azioni: - pulire lo scambiatore dall'internalo del focolare utilizzando le apposite aste.

13) Inconveniente: Durante la fase di accensione "salta il differenziale" (per il Centro Assistenza Tecnica CAT)

Azioni: Verificare umidità della resistenza di accensione

14) Inconveniente: Mancata accensione:

Azioni: -Pulire crogiolo.

NOTA

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul pannello, premendo il tasting 0/1.

Si raccomanda di non far ripartire la stufa prima di aver verificato l'eliminazione del problema.

N.B.:

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controli e la pulizia, si aumento la probabilità di un incendio del comignolo.

IMPORTANT !!!

Nel caso si manifestasse un principio di incendio nella stufa, nel canale da fumo o nel camino, procedere come segue:

• Staccare alimentazione elettrica
• Intervenire con estintore ad anidride carbonica CO^2
  -Richiedere l'intervento dei Vigili del fuoco

NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA!

Successivamente richiedere la verifica dell'apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato (CAT) e far verifi care il camino da un technique autorizzato.

CHECK LIST

Da integrare con lagettura completa della schedatecnica

Posa e installmente

• Messa in servizio effettuata da CAT abilitato che ha rilasciate la garanzia
  Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico della stufa
• Il canale da fumo presente: massimo 2 curve, massimo 2 metri in orizzontale
  comignolo oler la zona di refl usso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali inflammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cenere sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inserto nell'apposto vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE

In caso di fallita accensione, NON ripetere l'accensione prima di averre svuotato il crogiolo

OPTIONAL

COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA (cod. 281900)

E' possible ottenere l'accensione a distance facendo collegare dal CAT (centro assistenza tecnica) il combinatore Telefonico alla porta serialle diaetro la stufa, tramite cavetto optional (cod. 640560)

KIT 11 per la canalizzazione aria calda in N^ 1 locale attiguo, con lunghezza del tubo di canalizzazione max 1,5 mt (cod. 645700).

KIT 11 BIS per la canalizzazione aria calda in N^ 1 locale non attiguo, con lunghezza del tubo di canalizzazione max 5 mt (cod. 645710).

ACCESSORIPERLA PULIZIA

GlassKamin (cod. 155240)

Utile per la pulizia del vetro ceramicico

Bidone aspiracenere sensa motore (cod. 275400)

Utile per la pulizia del focolare

Dear Sir/Madam

Indica che si sta impostando un accensione/spegnimento con il programma "EASY TIMER"

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparccchio. In Italia fare riferimento alla norma UNI 10683, nonché ad eventualiindicazioni regionali o delle ASL locali. E' indispensableile comunique fare riferimento alle leggi vigenti nelle singole nazioni. In caso di installazione in condominio, chiedere parerepreventivo all'amministratore.

EIIAAHOEYH SYMBATOTHTA ME AAAES YKEYE

Acendimento automatico
