MANUALE UTENTE VYDA2 Air Tight C EDILKAMIN

Per ogni aggiornamento www.edilkamin.com

I Installazione, uso e manutenzione pag. 2

Introduzione e destinatari del manuale 3

Informazioni per la sicurezza 4

Dimensioni - Dati tecnici 5

Disimballo 8

Installazione 10

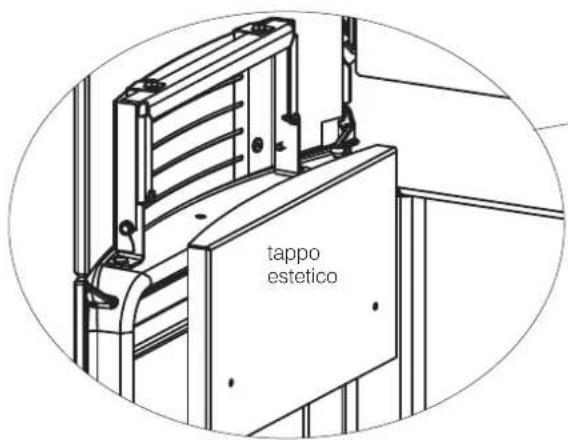

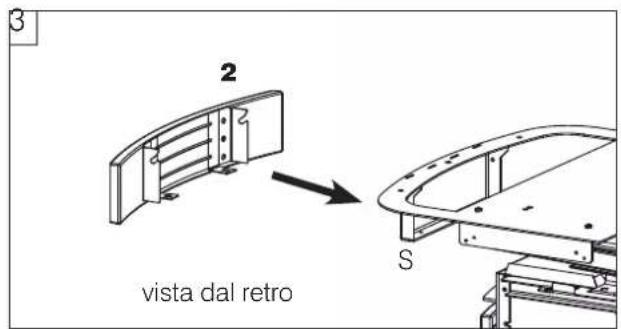

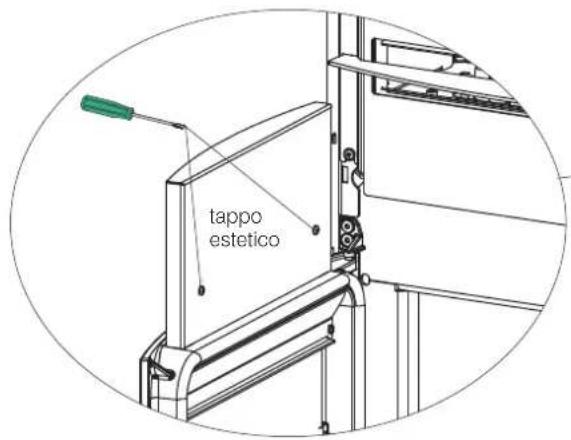

Montaggio rivestimento 16

Istruzioni d'uso 22

Manutenzione 42

Consigli per eventuali inconvenienti 45

Edizione in lingua originale italiana

La scrivente EDILKAMIN S.p.a. con sede legale in Via P.

Moscati 8 - 20154 Milano - Cod. Fiscale P. IVA 00192220192

Dichiara sotto la propria responsabilità che:

le stufe a pellet sotto riportate sono conformi al Regolamento

UE 305/2011 ed alla Norma Europea armonizzata

EN 14785:2006

STUFE A PELLET, a marchio commerciale

N° di SERIE: Rif. Targhetta dati

VYDA2 AIR TIGHT C: Dichiarazione di prestazione (DoP - EK n° 182)

Altresì dichiara che:

le stufe a pellet di legno VYDA2 AIR TIGHT C rispettano i

requisiti delle direttive europee:

2014/35/UE - Direttiva Bassa Tensione

2014/30/UE - Direttiva Compatibilità Elettromagnetica

2009/125/CE - Ecodesign

2010/30/UE - Etichettatura

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Destinatari del manuale

Questo manuale si rivolge a:

• chi usa il prodotto in casa ("UTENTE");
- il tecnico che installa il prodotto ("INSTALLATORE")

Il destinatario della pagina è indicato in basso da una fascia a fondo pagina (UTENTE o INSTALLATORE).

Note generali

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

Identificazione del prodotto e garanzia.

Il prodotto è identificato in modo univoco da un numero, il numero di serie (tagliando di controllo) che trovate:

• sul certificato di garanzia,
• sulla targa CE

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità (o i documenti richiesti nella nazione di installazione) che le ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto e sul sito www.edilkamin.com

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancala osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura.
• Il prodotto è progettato per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale.
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.
• Per la garanzia legale e convenzionale fare riferimento al certificato di garanzia che si trova nel prodotto: in particolare né Edilkamin né il rivenditore potranno rispondere di danni derivanti da installazione o manutenzioni non corrette.

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei, in particolare soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A rischio di incendio.
• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a stufa spenta ma calda, utilizzare sempre il guanto.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.

- uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.

- uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

- pulizia del focolare a caldo. NON ASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente.

- pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

- pulizia del vetro caldo o con prodotti non

idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.

• depositodimateriali infiammabili a distanze inferiori alle distanze di sicurezza indicate in questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLE DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone.
• utilizzo della stufa a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti. Rischio di parti elettriche in tensione accessibili altrimenti.

Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale. In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

I nominativi dei centri di assistenza tecnica (CAT) Edilkamin contrattualizzati e patentati e dei rivenditori sono reperibili SOLO su www.edilkamin.com

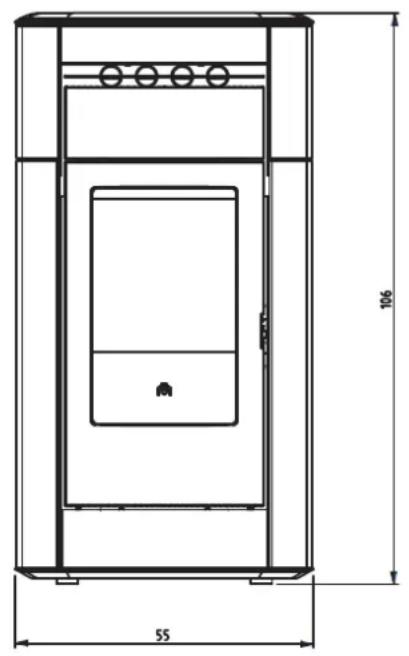

VYDA2 AIR TIGHT C - DIMENSIONI (cm)

- Il diametro dell'uscita fumi non è il diametro del sistema camino. Il sistema camino deve essere dimensionato secondo le norme nazionali e locali.

In particolare, (elenco non esaustivo) fare riferimento a EN 13384, EN 1443, EN 1856, EN 1457 e a tutte le norme locali.

DATI TECNICI - EN 14785 I dati riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato nelle condizioni di norma.
	VYDA2 AIR TIGHT C
	Potenza Nominale Potenza Ridotta
Potenza utile 10,6 3,7 kW
Rendimento 92,3 90,8 %
Emissione CO al 13% O_2	0,003 0,002	%
Temperatura fumi	152 114	°C
Consumo combustibile *	2,3 0,83	kg/h
Capacità serbatoio	17		kg
Tiraggio	11,4	10 Pa
Autonomia	7	22	ore
Volume riscaldabile **	260		m^3
Diametro condotto fumi (maschio)	80		mm
Diametro condotto presa aria (maschio)	60		mm
Peso con imballo	180		kg
Classe ambientale secondo DM 186	4 stelle
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A++

* Per il calcolo del consumo si è usato un potere calorifico di 4,8 kW/Kg.
** Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.
*** L'autonomia può variare in funzione delle caratteristiche di uso/installazione/combustibile non costituisce un vincolo contrattuale, ne possibile motivo di contestazione.

Il prodotto può funzionare in sicurezza anche con tiraggio maggiore.

Un tiraggio eccessivo potrebbe però comportare spegnimento e/o diminuzione di rendimento.

NOTA: Il diametro dell'uscita fumi non è il diametro del sistema camino che dovrà essere dimensionato

DATI TEČNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione
	Potenza Nominale	Potenza Ridotta
Temperatura uscita fumi allo scarico	184	120	°C
Tiraggio minimo	0,01		Pa
Portata fumi	5,8	3,8	g/s
Classificazione focolare secondo pr EN16510	CC 50

CARATTERISTICHE ELETTRICHE

Alimentazione 230 Vac +/- 10% 50 Hz
Potenza assorbita nominale 154 W
Potenza assorbita ridotta 24 W
Potenza assorbita stand by 3 W
Potenza assorbita in accensione 300 W
Frequenza radiocomando (fornito) 2,4 GHz
Protezione Fusibile 4 AT, 250 Vac 5x20

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikamin S.p.A.

20045 Lamate (MI), via P. Mascagni 7

Tel: [phone]

Fax [phone]

mertgestkarnit.com

www.edukaman.com

Capitale € 4.100.000 int. vers.

Niede legale

2015e Milano, Via P. Moscali 8

Reg. Imp. di Milano 00192220192

REA n° 878885

Cod. Flaccare e Partite n/A 00192220192

INFORMAZIONI PER APPARECCHI DI RISCALDAMENTO D'AMBIENTE LOCALE A COMBUSTIBILE SOLIDO - REGOLAMENTO (EU) 2015/1185 E 2015/1186

Produttore Edilkamin S.p.A.

Marchio Edilkamin

Identificativo del modello Vyda2 Air Tight - Vyda2 Air Tight C

Descrizione Stufa e pellet di legno

Funzione di riscaldamento indiretto no

Potenza termica diretta 10,6 kW

Norma di riferimento EN 14785

Organismo Notificato Acteco srl (Via Amman 41,33084 Cordenons-PN-Italy) NB1880

Combustibile	Combustibile preferito (unico)	Emissioni dovute al riscaldamento d'ambiente alla potenza nominale				Emissioni dovute al riscaldamento d'ambiente alla potenza termica minimaNecessario sole se si applicano l'azioni di cornezione (2) o 100
		PM = particolato, OOCs = composti gassioni organici, CO = monessido di carbono, NOx = ossidi di azola
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2				mg/m3 at 13%O2
Legno compresso con tenore di umidità ≤ 12%	si	15	3	41	133	8	5	20	122

Rispettare le specifiche precauzioni per installazione, assemblaggio, uso e manutenzione indicate nel manuale e le regole nazionali e locali vigenti.

Fino a 01/01/2022
_b [%]	88,0
EEI [%]	130
Classe di efficienza energetica	A++

Da 01/01/2022
ηs [%]	88,0
EEI [%]	130
Classe di efficienza energetica	A++

Calcoli in accordo ai regolamenti (EU) 2015/1186 e 2015/1185

Caratteristiche quando l'apparecchio è in funzione unicamente con il combustibile preferito

$$ \mathrm{EEI} = (\eta_ {2, \infty} \cdot B L F) - 1 0 \% + F (2) + F (3) - F (4) - F (5) $$

$$ \eta_ {s} = \eta_ {s, o n} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1,45

F5 non di pertinenza

Potenza termica

Voce	Simbolo	Valore	Unità di misura
Potenza temica nominale	P_nom	10,6	kW
Potenza termica minima Indicativa	P_min	3,7	kW

Consumo ausiliario di energia elettrica

Voce	Simbolo	Valore	Unità di misura
Alla potenza temica nominale	e_lux	0,154	kW
Alla potenza temica minima	e_lon	0,024	kW
In standby	e_ls	0,003	kW

$$ F (4) = C C \cdot \frac {0 , 2 \cdot e l _ {\max} + 0 , 8 \cdot e l _ {\min} + 1 , 3 \cdot e l _ {\text {ab}}}{P _ {\mathrm{nam}}} \cdot 1 0 0 [ \% ] $$

Efficienza utile (NCV ricevuto)

Voce	Simbolo	Valore	Unità di misura
Efficienza utile alla potenza termica nominale	_th/cm	92,3 %
Efficienza utile alla potenza termica minima (indicativa)	_th/in	90,8 %

Tipo di potenza termica/controllo della temperatura ambiente (solo una opzione)

potenza termica a fase unica senza controllo della temperatura ambiente	NO
due o più fasi manuali senza controllo della temperatura ambiente	NO
con controllo della temperatura ambiente tramite termostato meccanico	NO
con controllo elettronico della temperatura ambiente	NO
con controllo elettronico della temperatura ambiente e temporizzatore giornaliero	NO
con controllo elettronico della temperatura ambiente e temporizzatore settimanale	SI

F(2)

7,0%

fino al 2022

F(2)

7,0%

dal 2022

Altre opzioni di controllo (possibile selezione multipla)
Controllo della temperatura ambiente con rilevamento di presenza	NO
Controllo della temperatura ambiente con rilevamento di finestre aperte	NO
con opzione di controllo a distanza	SI

F (3)

1,0%

fino al 2022

F(3)

1,0%

dal 2022

Contatti

Nome e indirizzo del fabbricante

EDILKAMIN S.p.A

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Direttore Generale

Paolo Gusella

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utente finale in conformità delle vigenti leggi in materia.

Effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

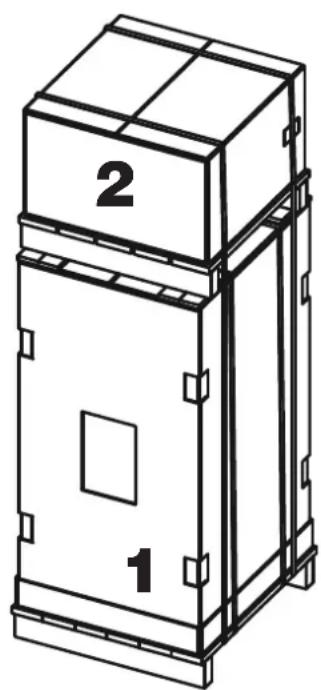

IMBALLO (dettagli al paragrafo rivestimenti)

L'imballo contiene due colli:

• uno (1) con la struttura della stufa
• uno (2) con le ceramiche o le pietre

Nel collo della stufa si trovano:

• il certificato di garanzia,
• il presente manuale,
• il cavo di alimentazione
• il radiocomando
• la minuteria per il montaggio del rivestimento
• la manofredda (maniglia asportabile) per l'apertura della porta del focolare

2 1

Il materiale dell'imballo (per esempio plastiche, fogli a pellicola) possono essere pericolosi per i bambini.

C'è rischio di soffocamento. Tenere gli imballaggi lontano dai bambini.

NON CERCARE DI TOGLIERE IL PRODOTTO DAL BANCALE PRIMA DI TOLTO I FIANCHI E AVER SVITATO LE VITI CHE LO FISSANO AL BANCALE

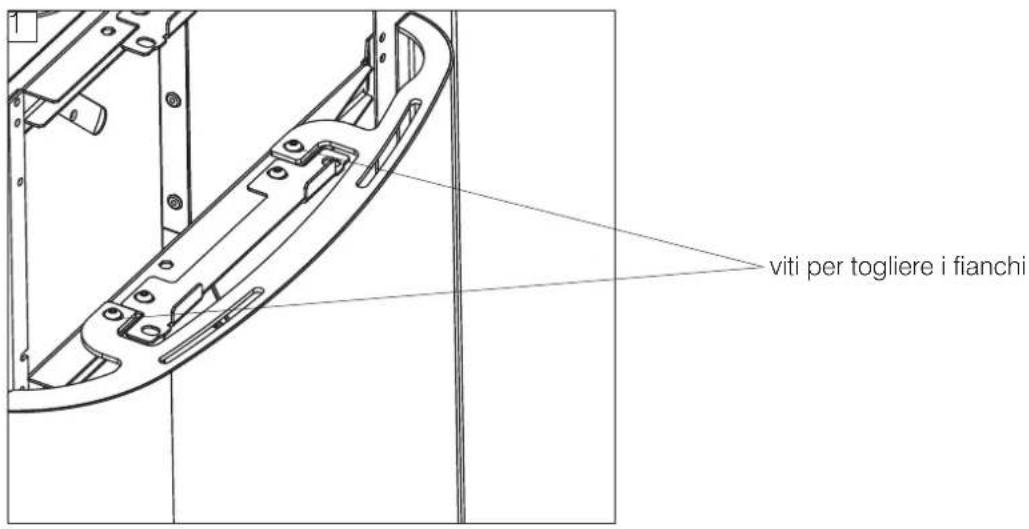

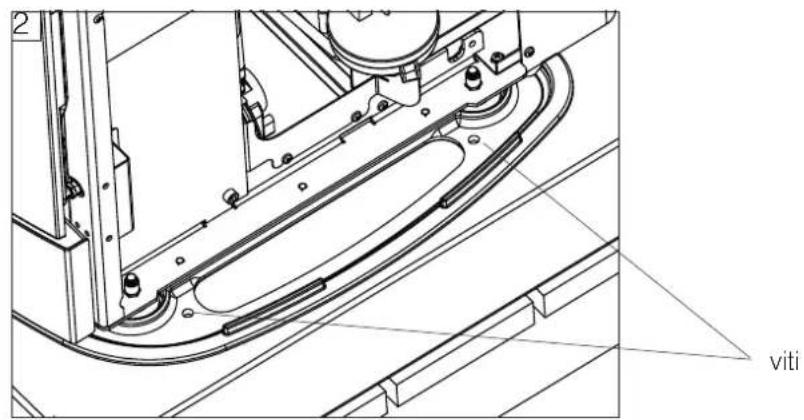

PER TOGLIERE LA STUFA DAL BANCALE

Per togliere la stufa dal bancale

1. togliere i fianchi svitando le viti sopra
2. svitare e togliere le due viti (due per lato)

viti per togliere i fianchi

2 viti

I DISEGNI SONO INDICATIVI, UTILI PER IL MONTAGGIO, MA NON RIFERITI SEMPRE AL MODELLO SPECIFICO.

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione deve essere effettuata da personale qualificato;
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683;in Francia rispettare le indicazioni del DTA (Document Technique d'Application Référence Avis Technique), www.cstb.fr
• in caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore;
• in caso di installazione in locali pubblici, verificare e rispettare le normative locali per queste installazioni.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Ricordiamo che Vyda2 Air Tight C è stagna, cioè, in corrette condizioni di installazione, con tubo di presa aria collegato esternamente, preleva la maggior parte dell'aria dall'esterno. In ogni nazione verificate se ci sono condizioni di installazione particolari ammesse per le stufe stagne.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 30 m³
• Il pavimento deve poter sopportare il peso del prodotto e degli accessori* (vedere nota nel paragrafo sulla protezione del calore)
• Posizionare il prodotto in bolla
• In Italia, ai sensi della norma 10683 è ammessa l'installazione anche in camera da letto o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale purché la presa di aria sia collegata all'esterno.
• Non installare in locale soggetti a rischio di incendio o esplosioni.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Il prodotto deve essere installato nel rispetto delle seguenti condizioni di sicurezza:

- distanza minima sui lati di 15 cm e sul retro di 10 cm dai materiali infiammabili.

- davanti alla stufa non possono essere collocati materiali infiammabili a meno di 80 cm.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

In caso di installazione su pavimento di materiale infiammabile e/o combustibile o con insufficiente portata*, si consiglia di posizionare il prodotto su piastra in acciaio o in vetro per la distribuzione del carico.

Chiedere al rivenditore l'optional.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

NOTA

Il diametro dell'uscita fumi non è il diametro del sistema camino. Il sistema camino deve essere dimensionato secondo le norme nazionali e locali.

In particolare, (elenco non esaustivo) fare riferimento a EN 13384, EN 1443, EN 1856, EN 1457 e a tutte le norme locali.

INDICAZIONI PER LO SCARICO FUMI CON O SENZA USO DI TUBO CONCENTRICO

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5
  • terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero
  • essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale
• essere opportunamente certificati, con opportuna placca camino se metallici
• mantenere la sezione iniziale o variarla solo subito sopra l'uscita del prodotto e non lungo la canna fumaria

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare al più 3 curve con angolo massimo di 90°
- l'eventuale tratto orizzontale può avere lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
  • deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
  • essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 1,5 metri
• mantenere sezione costante
  • essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• se preesistente deve essere pulita, per evitare rischi di incendio.
• a carattere di indicazione generale, si consiglia di intubare la canna fumaria se di diametro superiore ai 150 mm.

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

• deve funzionare in pressione negativa;
  • deve essere ispezionabile
• deve rispettare le indicazioni locali.

IL COMIGNOLO (In ogni paese e in Francia in particolare, verificare le condizioni specifiche di deroga)

• deve essere di tipo antivento;
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria;
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA PER LA COMBUSTIONE

L'afflusso della indispensabile aria per la combustione, dell'aria di pulizia vetro e un ricambio dell'aria di riscaldamento e deve provenire dall'esterno*

La stufa stagna è adatta per l'installazione anche in case passive. In questo caso la presa d'aria deve essere una presa d'aria diretta

In caso non interessi l'uso della stufa come stagna, è possibile, anche se non consigliata) la realizzazione di una presa d'aria indiretta

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) almeno 80 cm² (diametro 10 cm).

Consigliamo, per evitare correnti di aria, di predisporre la presa di aria dietro il prodotto o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

*L'afflusso di aria può provenire da un locale adiacente solo a patto che :

• il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno ;
• il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto
• il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 Pa (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

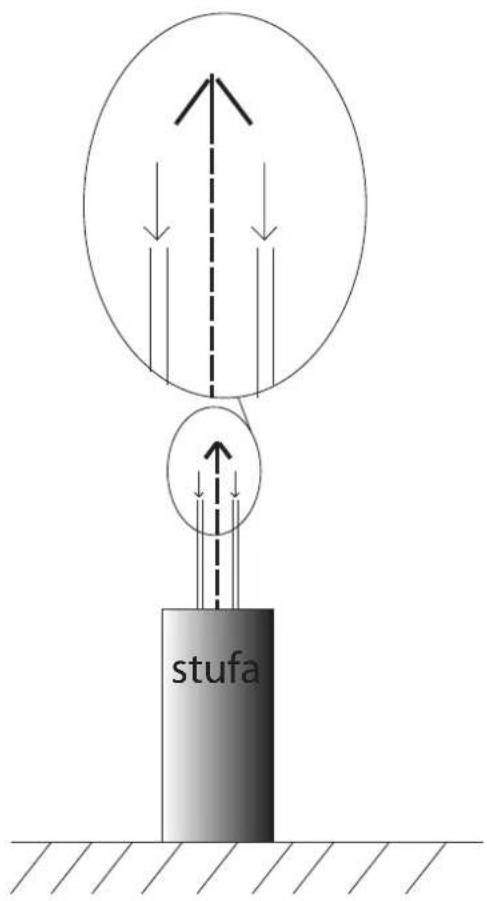

USO DI TUBI CONCENTRICI

Ferme restando le indicazioni generali, è possibile utilizzare tubi concentrici (che cioè prevedono il passaggio dei fumi all'interno e il passaggio dell'aria di combustione nella corono circolare esterna).

Questo tipo di installazione permette di effettuare un solo foro sul muro, invece di uno per la presa d'aria e uno per lo scarico dei fumi

Esempi di possibili installazioni. Per le condizioni di scarico dei fumi (a tetto, ecc) verificare le normative locali per le stufe a pellet stagne.

stufa

scarico fumi sopra presa aria sopra con uso coassiale

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde della stufa.

Alimentare la stufa portando l'interruttore da 0 a 1.

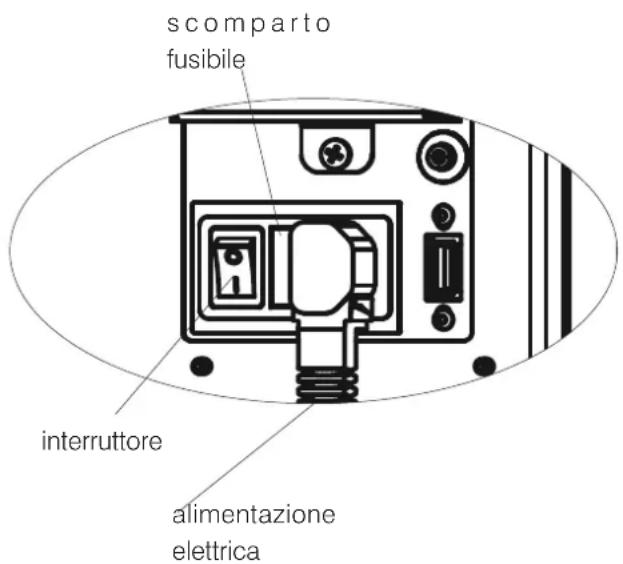

Sulla presa con interruttore posta sul retro della stufa è inserito un fusibile 4 A.

scomparto fusibile interruttore alimentazione eletrica

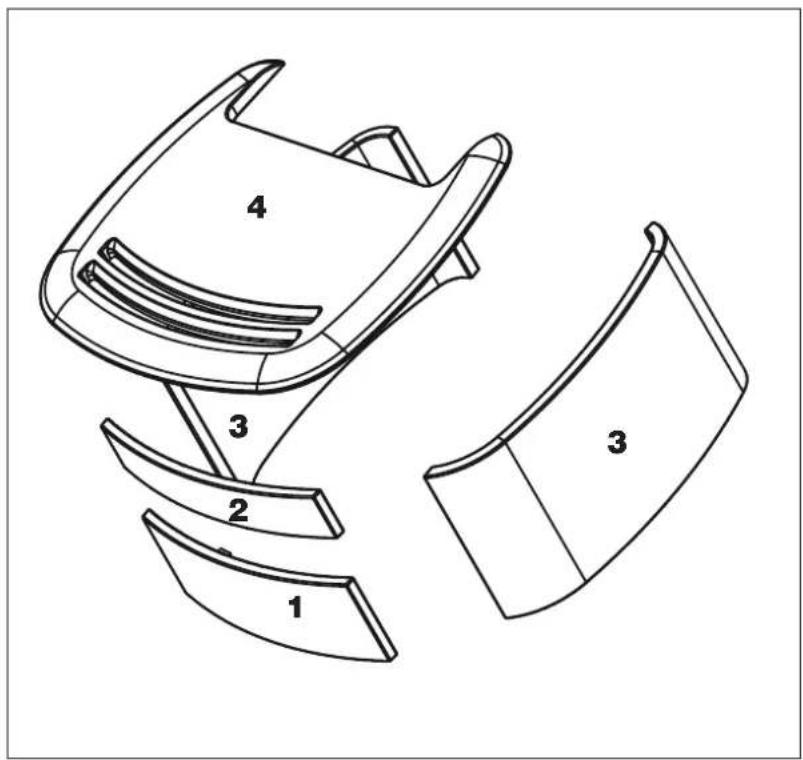

Descrizione Riferimento in	Figura sotto	Quantità
Frontalino sopra la porta (ceramica o pietra) (1) 1
Frontalino superiore (ceramica o pietra) con staffa metallica montata	(2) 1
Fianchi (ceramica o pietra) interscambiabili destra o sinistra con staffa metallica montata	(3) 2
Top (ceramica o pietra) (4) 1

1 2 3 3 4

* Minuteria :
• viti M4 con rondelle per il fissaggio delle parti in ceramica
• viti M6 per il fissaggio delle parti in pietra
- pressacavi per la morsettiera sul retro

I DISEGNI SONO INDICATIVI, UTILI PER IL MONTAGGIO, MA NON RIFERITI SEMPRE AL MODELLO SPECIFICO.

Rimontare i fianchi smontati per togliere il prodotto dal bancale e riavvitarli con le viti superiori.

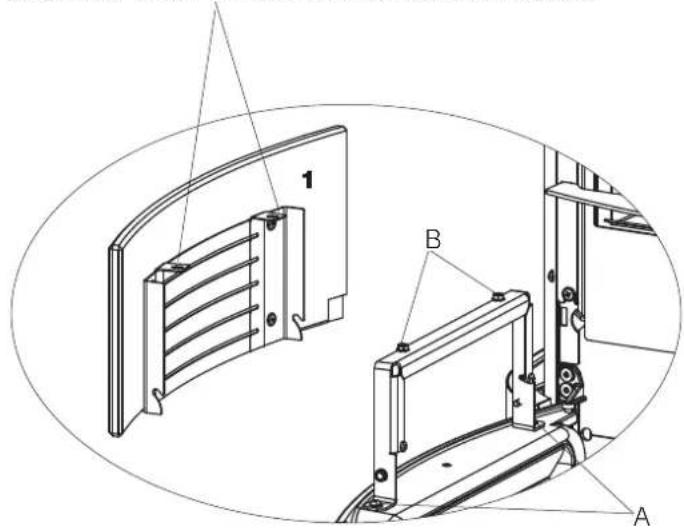

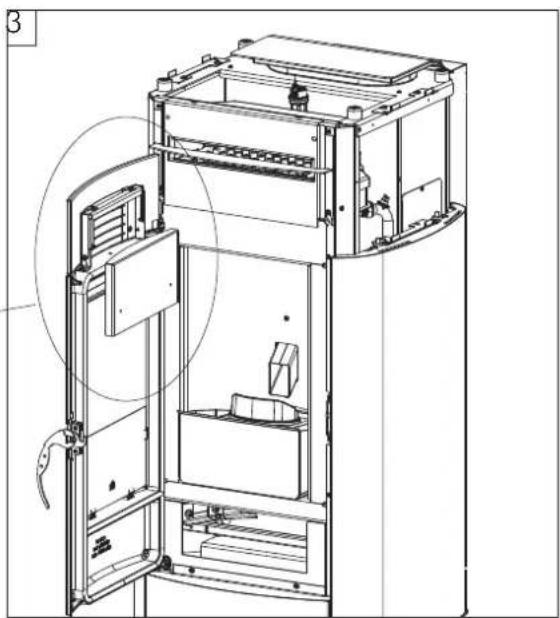

Montaggio del frontalino sopra la porta (1), pietra o ceramica

I DISEGNI SONO INDICATIVI, UTILI PER IL MONTAGGIO, MA NON RIFERITI SEMPRE AL MODELLO SPECIFICO.

1. Aprire la porta del focolare con la manofredda (maniglia asportabile P) e svitare due viti per togliere il "tappo estetico".

tappo estetico

1. Svitare le viti (B). Inserire il frontalino (1) in ceramica o la pietra sul supporto metallico sopra la porta E' fissato a incastro sui lati e avvitato sopra.

Se necessario, piegare le "staffe" aiutandosi con un cacciavite piatto

Per effettuare eventuali regolazioni di allineamento della ceramica/pietra con la porta, potete agire sulle viti A, B A permette una regolazione "avanti/indietro" B permette una regolazione di inclinazione

1. Riposizionare il "tappo estetico

tappo estetico

1. Riavvitarlo con le due viti tolte al punto 1

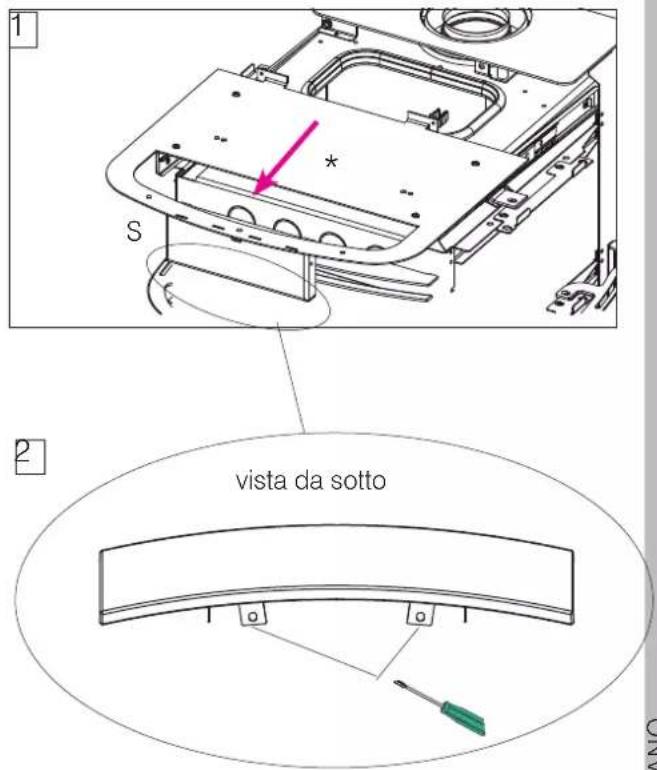

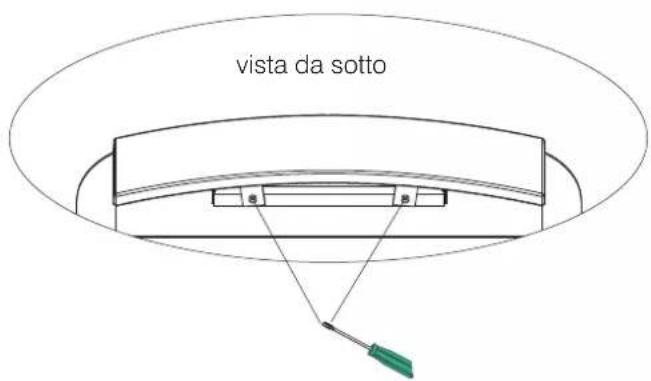

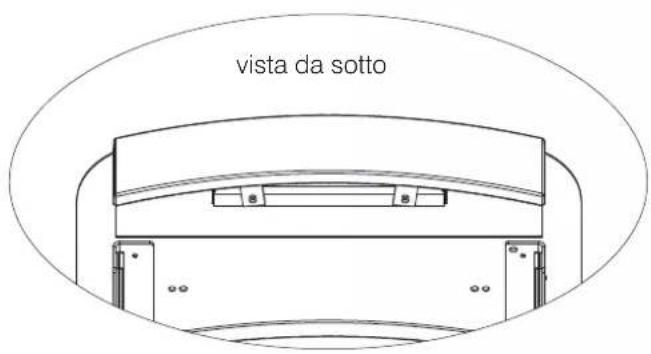

Montaggio del frontalino superiore (2), pietra o ceramica

1. scorrere verso l'avanti la piastra in metallo superiore(*)
2. svitare due viti inferiori che serviranno per fissare il fronalino

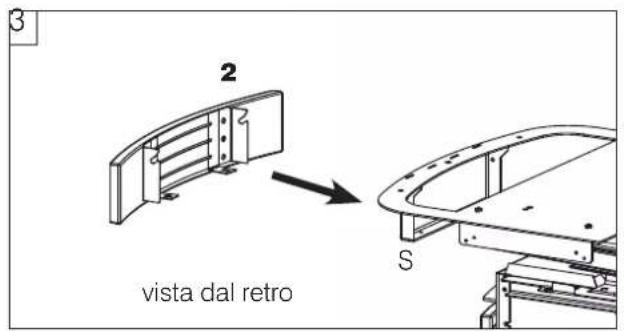

3. Posizionare il frontalino superiore -2-(ceramica o pietra) sul supporto metallico (S). Avvitare il frontalino (2) con le viti svitate prima

1 S * 2 vista da sotto

3 2 vista dal retro S

vista da sotto

Chiudere la porta del focolare per poter verificare gli allineamenti

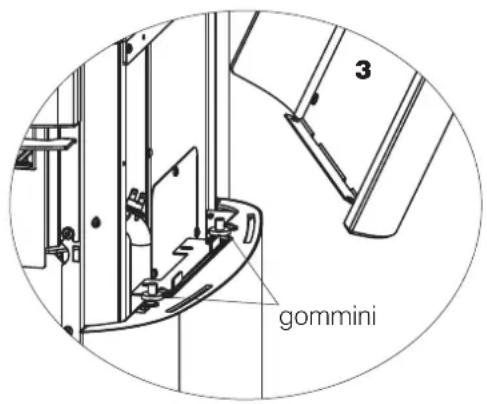

Montaggio dei fianchi (3), pietra o ceramica

I fianchi (4) sono solo agganciati.

1. Posizionare i gommini e agganciare i laterali alla struttura

gommini 3

Per effettuare eventuali regolazioni di allineamento della ceramica/pietra con la porta, potete agire sulle viti superiori o inferiori della staffa fissata alla struttura.

Le viti superiori nelle asole permettono un allineamento col top

Le viti inferiori nelle asole permettono un allineamento col frontale e con il laterale inferiore.

Se si notano disallineamenti, togliere il laterale in pietra o ceramica, regolare le viti e riposizionare il laterale in pietra o ceramica

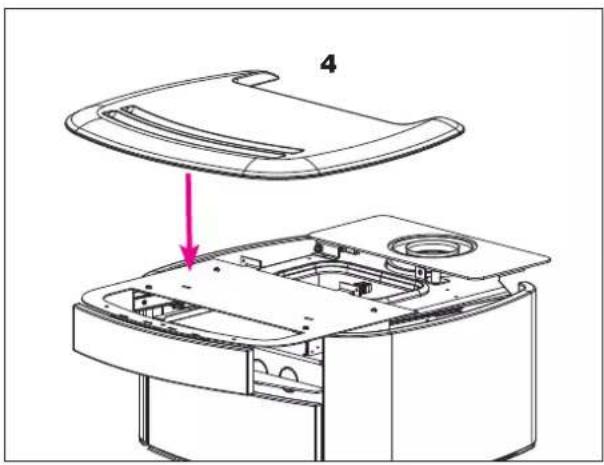

Montaggio del top (4), pietra o ceramica

1. Sempre con la piastra in metallo superiore tirata verso l'avanti, appoggiare il top e avvitarlo con le viti sotto.

4

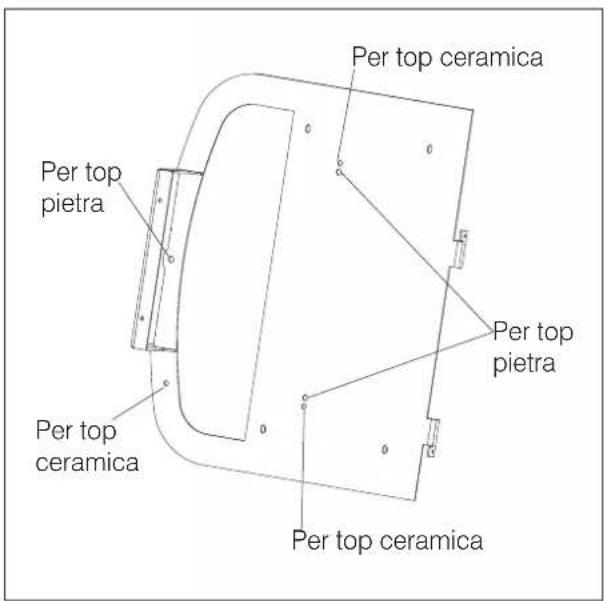

Per top pietra Per top ceramica Per top pietra Per top ceramica Per top ceramica

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
• Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro.
• Assicurarsi che il tecnico abbia effettuato la prima accensione, effettuando anche il primo riempimento del serbatoio del pellet. Vedere il paragrafo "carico pellet".

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

COMBUSTIBILE

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm;

lunghezza 3-4 cm

umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare la stufa come inceneritore

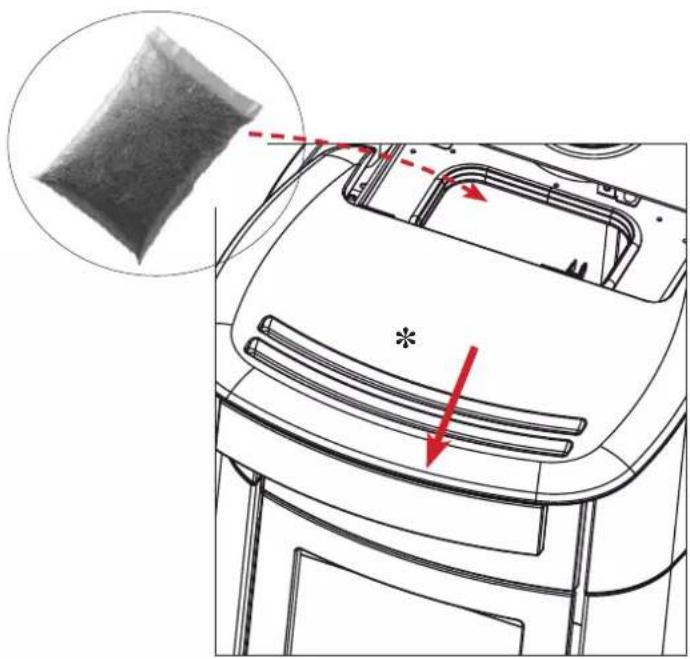

CARICAMENTO DEL PELLET NEL SERBATOIO

Per caricare il pellet far scorrere il top *

L'uso di combustibile diverso può provocare danni al prodotto

A stufa calda, NON APPOGGIARE il sacchetto del pellet sul top

Utilizzare apposito quanto se si carica la stufa mentre è in funzione e quindi calda.

Prestare attenzione a non toccare il tubo di scarico dei fumi se caldo

Il prodotto può essere messo in funzione solo dopo il montaggio dei rivestimenti.

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti.

Rischio di parti elettriche in tensione accessibili altrimenti.

Come tutti i prodotti, questo prodotto, durante le varie fasi, si scalda e si raffredda.

Ciò comporta normali dilatazioni. Tali dilatazioni possono provocare leggeri rumori di assestamento che non costituiscono motivo di contestazione.

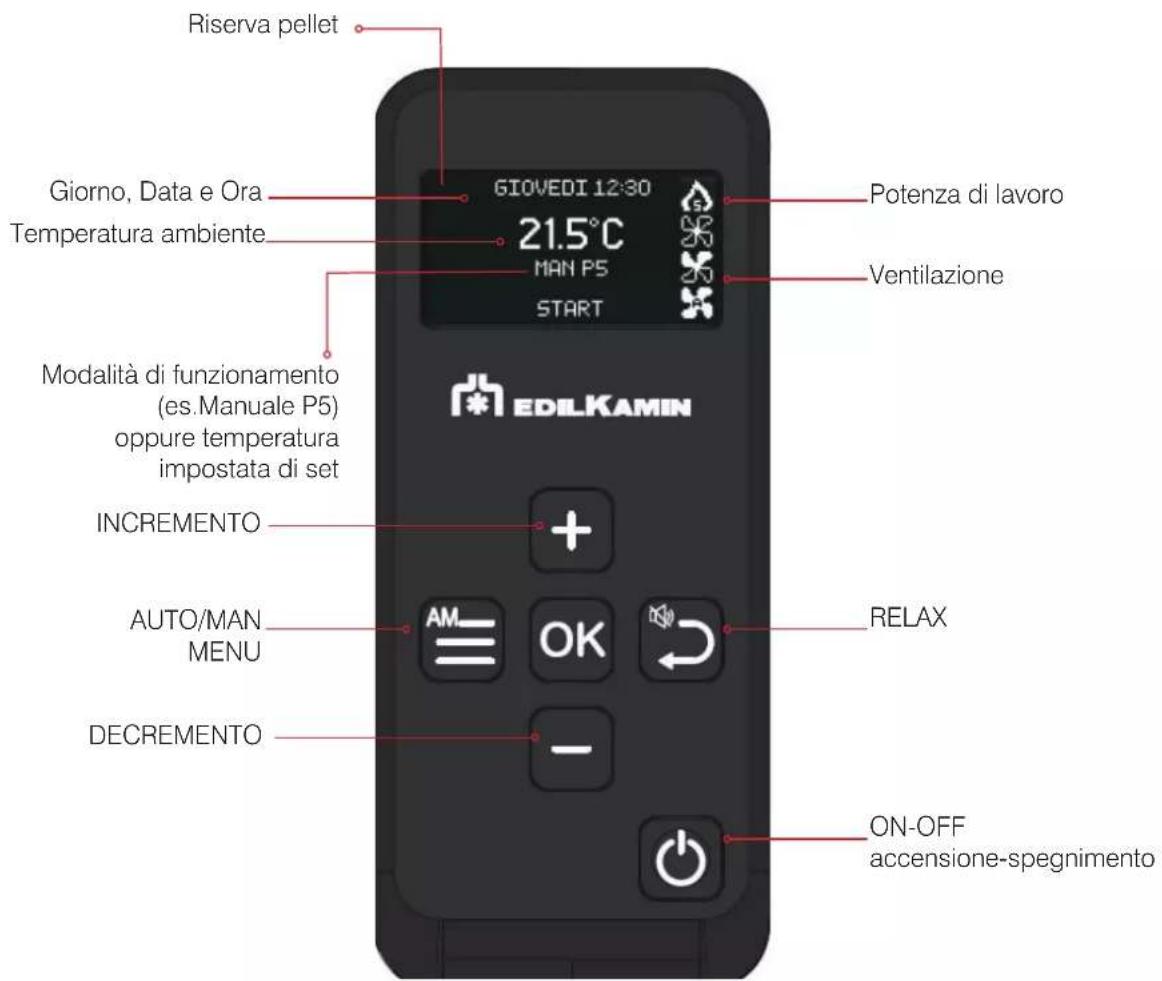

Caratteristiche:

Frequenza 2,4 GHz - Alimentazione 2 batterie stilo AA da 1,5 Vdc.

Dimensioni 66x29x144mm ; peso 105 senza batteria. Display LCD 2".

Deve essere mantenuto in temperatura massime da -5°C a 50°C.

Il radicomando ha una sonda che legge la temperatura e comunica al prodotto per la gestione in automatico

Pericolo di esplosione se le batterie sono sostituite con altre di tipo errato.

Riserva pellet GIOVEDI 12:30 21.5°C MAN P5 START Potenza di lavoro Ventilazione Giorno, Data e Ora Temperatura ambiente Modalità di funzionamento (es.Manuale P5) oppure temperatura impostata di set INIncrementO AUTO/MAN MENU DECREMENTO RELAX ON-OFF accensione-spegnimento

- Blocco/ Sblocco tasti

Premendo contemporaneamente + e - per 2" (pressione lunga) si abilita il blocco della tastiera.

Premendo un tasto appare il simbolo del lucchetto nella schermata principale.

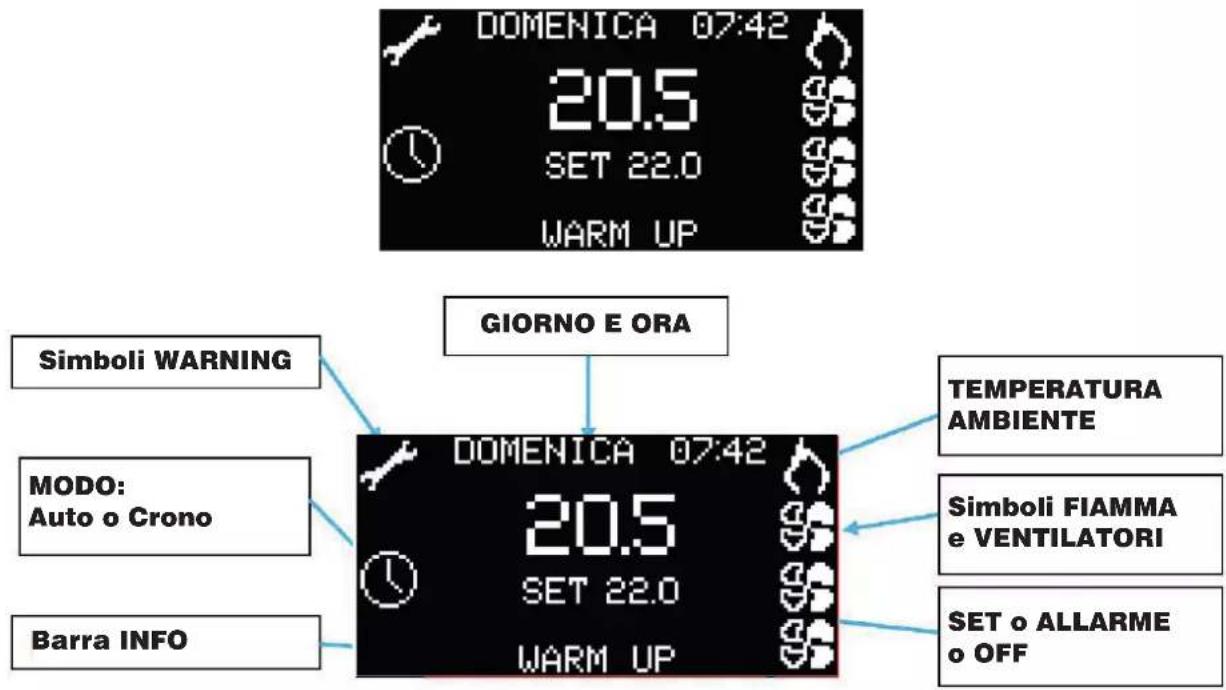

DOMENICA 07:42

DOMENICA 07:42 20.5 SET 22.0 WARM UP GIORNO E ORA Simboli WARNING MODO: Auto o Crono Barra INFO DOMENICA 07:42 20.5 SET 22.0 WARM UP TEMPERATURA AMBIENTE Simboli FIAMMA e VENTILATORI SET o ALLARME o OFF

Velocità 1 Velocità 2 Velocità 3

Velocità 4 Velocità 5 Velocità AUTOMATICA

Funzione Relax attiva

- ON-OFF

- INCREMENTO

- DECREMENTO

- CONFERMA OK

- MENU - AUTO/MAN (pressione lunga) - SCORRIMENTO SX

- RETURN - RELAX (pressione lunga) - SCORRIMENTO DX

- Risparmio energetico

Dopo 20" secondi di inattività si spegne la sola retroilluminazione e dopo circa 10" si spegne completamente il display.

Sostituzione delle batterie del telecomando.

Il radiocomando è dotato di 2 batterie di tipo AA.

1. Togliere il coperchio delle batteria facendo leva sulla linguetta sul retro del telecomando.
2. Estrarre le vecchie batterie e sostituirle con delle nuove assicurandosi che la polarità sia corretta come raffigurato sul retro del dispositivo, Sostituire entrambe le batterie unicamente con batterie dello stesso tipo o equivalenti. Riposizionare il coperchio.
3. Smaltire le batterie in sicurezza. Le batterie usate devono essere riposte in un centro di riciclaggio e non smaltite con i rifiuti domestici.

Non esporre le batterie a calore eccessivo, come ad esempio luce solare, fuoco o simili.

MODALITA' DI FUNZIONAMENTO

Modalità Grandezze impostabili

MANUALE • livello di potenza• livello di ventilazione (i ventilatori, se sono presenti più di uno, sono regolabili separata-mente)*

AUTOMATICO • temperatura ambiente desiderata• livello di ventilazione *

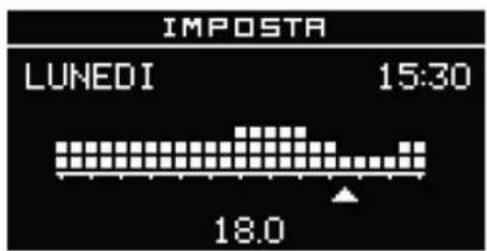

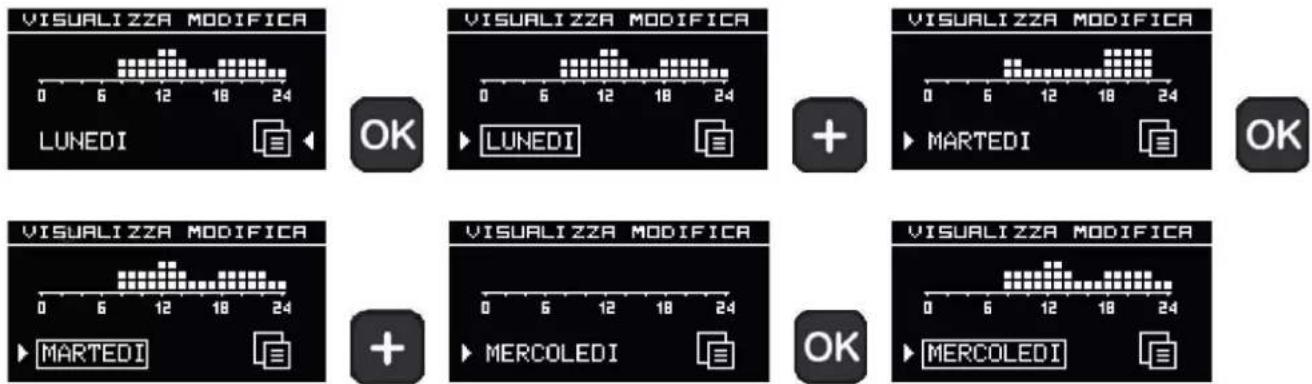

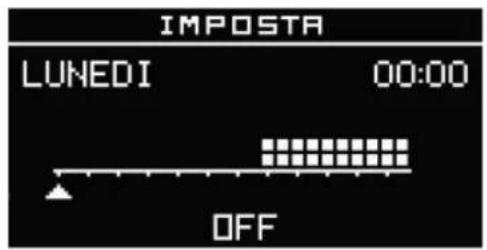

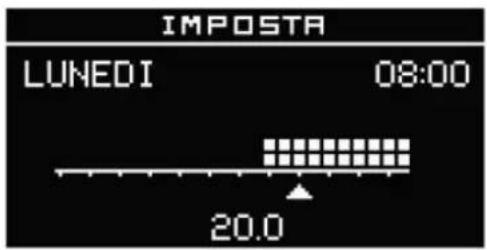

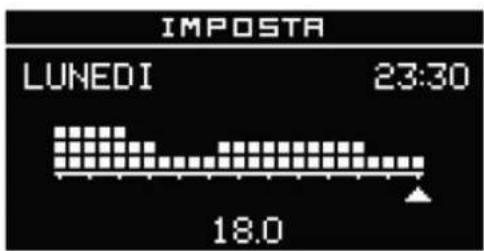

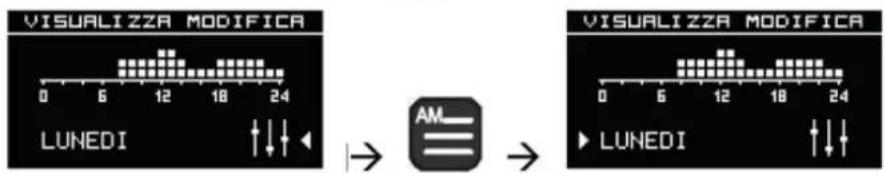

CRONO • temperatura ambiente desiderata, scelta nei vari giorni della settimana• livello di ventilazione*

* abbassando la ventilazione il prodotto può modula re automaticamente anche la potenza per mantenere il massimo rendimento.

Il prodotto dispone anche delle seguenti funzioni aggiuntive.

Funzione In	quali modalità è attivabile	Cosa fa

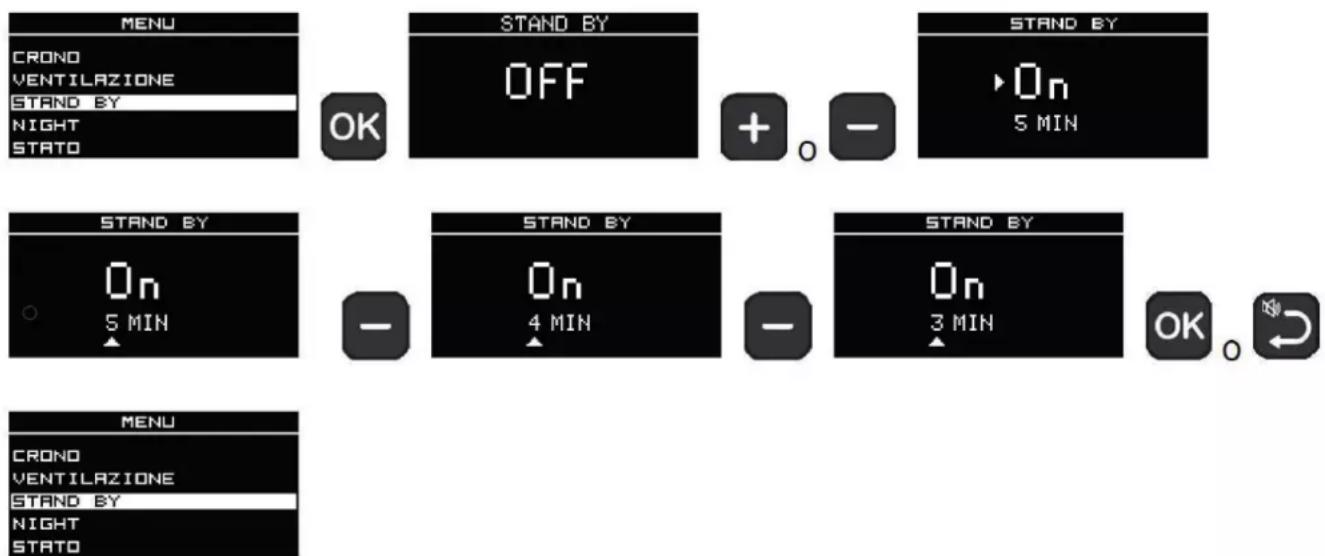

Stand-By automatico crono		al raggiungimento della temperatura desiderata, il prodotto si spegne per riaccendersi se la temperatura scende
RELAX manuale automatico crono		permette il funziona-mento a convezione naturale (ventilazione spenta), riducendo la potenza
EASY TIMER	manuale automatico	permette di pro-grammare lo spegnimento/ac-censione dopo un determinato numero di ore (max 12)

CONNESSIONI OPTIONAL

Il tecnico, a richiesta, può fornire:

• termostato esterno,
• combinatore telefonico,
- sonde/termostati per la gestione dei ventilatori di canalizzazione(se presenti sul modello acquistato)

1) 2) 3)

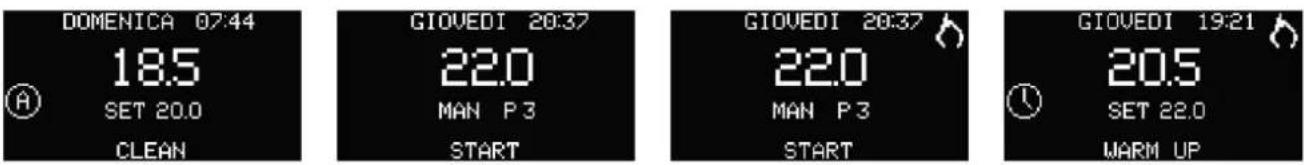

DOMENICA 08:59 18.5 SET 20.0

GIOVEDI 20:37 22.0 MAN P 3

GIOVEDI 19:21 20.5 SET 22.0

1) Es: prodotto aria in Automatico con 3 ventole in AUTO, Potenza P5, Set Ambiente 18,5°C
2) Es: prodotto aria in Manuale con 3 ventole in V3, Potenza P3.
3) Es: prodotto aria con Crono attivo e Ventole in V5, Potenza P5, Set Ambiente = 22°C.

L'ACCENSIONE E LO SPEGNIMENTO

richiedono alcuni minuti, durante i quali la fiamma deve comparire o spegnersi. Lasciare avvenire senza intervenire.

Durante l'accensione:

DOMENICA 07:44 18.5 SET 20.0 CLEAN GIOVEDI 20:37 22.0 MAN P 3 START GIOVEDI 20:37 22.0 MAN P 3 START GIOVEDI 19:21 20.5 SET 22.0 WARM UP

• CLEAN in fase di pulizia
• START nelle fasi Carico Pellet e Avvio 1
• START nella fase Avvio 2 con simbolo fiamma
• WARM UP nella fase di Warm Up con simbolo fiamma

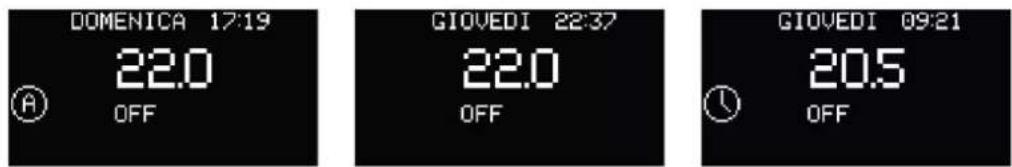

Durante lo spegnimento,

il display mostra la scritta "OFF".

DOMENICA 17:19 22.0 OFF GIOVEDI 22:37 22.0 OFF GIOVEDI 09:21 20.5 OFF

Se è attiva la programmazione oraria:

E' possibile forzare l'accensione o lo spegnimento del prodotto con Crono attivo, con la pressione lunga del tasto

GIOVEDI 08:59 20.5 GIOVEDI 08:59 20.5 SET 22.0 CLEAN GIOVEDI 09:12 20.5 SET 22.0 GIOVEDI 19:21 20.5 SET 22.0 GIOVEDI 19:21 20.5 OFF GIOVEDI 19:34 20.5

L'accensione e lo spegnimento forzano il passaggio da modo Crono a modo Automatico con il Set Ambiente e Ventilazione preimpostati

COMANDI UTENTE DA RADIOCOMANDO ON/OFF

Premere a lungo il tasto ON/OFF per portare il prodotto in stato di ON.

Impostazione AUTOMATICO e MANUALE

Premere alcuni secondi il tasto AUTO/MAN per passare da manuale ad automatico o viceversa.

AUTOMATICO

MANUALE

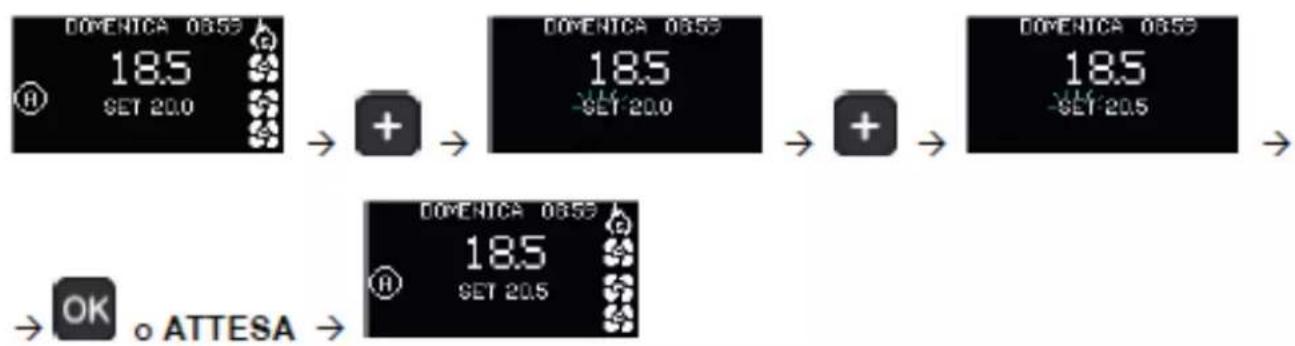

In AUTOMATICO:

Impostazione della Temperatura Ambiente (letta dal radiocomando, che si consiglia stia nel locale in cui è installato il prodotto). Modificare la temperatura desiderata coi tasti "+" e "-"

Si preme un tasto e si attiva il display, poi si preme il tasto

Appare il simbolo "SET" o "MAN" lampeggiante spariscono i simboli della Modalità di funzionamento e i simboli dei Livelli di Potenza e Ventilazione.

Il Set si modifica con i tasti + o - e l'impostazione si conferma con il tasto OK o attendendo 5" senza alcuna pressione di tasti.

NOTA

Con CRONO attivo, dalla schermata principale non è possibile modificare la scelta del livello di Temperatura (T1, T2 o T3) ne' il valore di T1, T2 o T3. Per farlo è necessario accedere al Menù.

I tasti + o - sono disattivati.

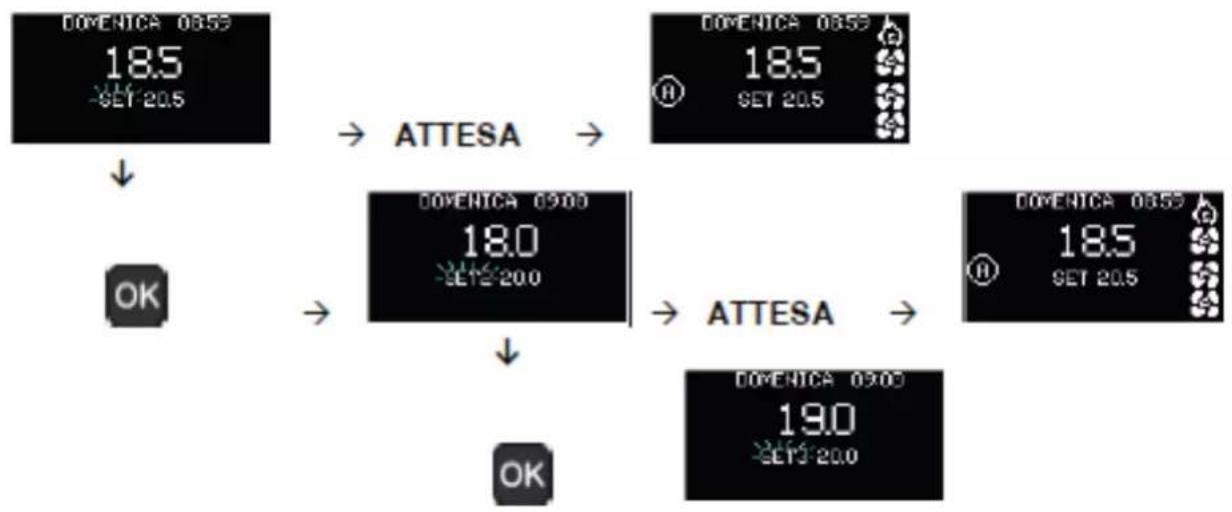

Se il prodotto è in modalità AUTOMATICO

zone canalizzate, premendo il tasto

sono presenti e attivate le sonde ambiente delle

per confermare l'impostazione del Set Ambiente principale, entro

all'impostazione dei set ambiente delle zone canalizzate 2 e 3 visualizzando la Temperatura Ambiente della zona canalizzata e il relativo Set

In MANUALE:

Impostazione della Potenza

Modificare il livello di potenza (visualizzato dal simbolo della fiamma) coi tasti “+” e “-”.

Si preme un tasto e si attiva il display, poi si preme il tasto

Appare il simbolo "SET" o "MAN" lampeggiante spariscono i simboli della Modalità di funzionamento e i simboli dei Livelli di Potenza e Ventilazione.

Il Set si modifica con i tasti + o - e l'impostazione si conferma con il tasto o attendendo 5" senza alcuna pressione di tasti.

- REGOLAZIONE VENTILAZIONE

La regolazione della ventilazione è accessibile dal Menù. vedere paragrafo dedicato

- FUNZIONE RELAX

Funzionamento a convezione naturale (senza ventilazione) con limitazione automatica della potenza.

Funzione attivabile in tutte le modalità : automatica, manuale o crono.

Premere per due secondi il tasto per attivare la funzione Relax.

L'attivazione sul display viene segnalata dal simbolo RELAX al posto della ventola frontale.

Sempre con la pressione a lungo del tasto

si disattiva la funzione.

Il prodotto riduce la potenza e dopo qualche minuto spegne la ventilazione.

Premere 1 secondo il tasto "AM" per accedere al Menu.

Compaiono le voci di Menù con la prima voce già selezionata.

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Alla visualizzazione dell'elenco AM i tasti hanno la seguente funzione

Tasti attivi:

tornare alla schermata principale

tornare indietro di un livello

scorrimento delle voci di AM Menu

selezione della voce di AM Menu

• CRONO
• VENTILAZIONE
• STAND BY (visibile solo se il prodotto è in modalità “automatica)
• NIGHT
• CARICO PLT
• STATO
• RICETTA PLT

AM Menu 2:

• DATA-ORA
• LINGUA
• BEEP
• ALLARMI
• DATI
• SOFTWARE
• MENU TECNICO

- Crono

A funzione Crono attiva, l'utente imposta una temperatura desiderata e una fascia oraria a cui è legata la temperatura ambiente desiderata.

La regolazione avviene in passaggi, effettuabili in momenti anche non consequenziali :

• abilitazione del Crono su 7 giorni o su singoli giorni ("ABILITA" a display);
• impostazione di tre livelli di temperature, con l'attenzione che T1 sia sempre inferiore a T2 e T2 a T3 ("TEMP" a display);
  • associazione di una delle tre temperature (T1, T2, T3) a una fascia oraria (VISUALIZZA/MODIFICA).

Per accedere all'impostazione del Crono, si entra nel

Menù con il tasto

e la prima voce è quella del CRONO

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Confermo la scelta con il tasto e visualizzo le opzioni

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Sulla barra di navigazione si visualizza la voce "Crono".

- Abilita

Con "Abilita" attivo o disattivo il Crono

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Confermo la voce "Abilita" con il tasto e appare la schermata

ABILITA OFF

oppure la schermata

ABILITA On

Con i tasti + e - passo da "OFF" a "ON" e viceversa.

Confermo la scelta con il tasto OK o il tasto e ritorno alla schermata precedente.

- T1 - T2 e T3

Con T1, T2 o T3 imposto la temperatura associata ai livelli. Tipicamente:

T1 = Livello Notte (\~16°C)

T2 = Livello Giorno (\~20°C)

T3 = Livello Confort (\~22°C)

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Scelgo T1, T2 o T3 con i tasti

(discesa nel Menù) e confermo la voce con il

tasto

T1 18.0

Con i tasti 0,5.

imposto il valore con passo

Confermo la scelta e ritorno alla schermata precedente

con il tasto

o con il tasto

- Visualizza/Modifica le impostazioni

Con "Visualizza/Modifica", visualizzo la programmazione in corso e posso modificarla.

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Confermo la scelta con il tasto OK, e vedo la programmazione del Lunedì e il cursore è posizionato sul simbolo "Imposta"

VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI ↑↓↑ → AM → VISUALIZZA MODIFICA 0 6 12 18 24 ► LUNEDI ↑↓↑

Con il tasto sposto il cursore tra il simbolo di "Imposta" e il Giorno della Settimana.

Con il tasto ↻ torno alla schermata precedente.

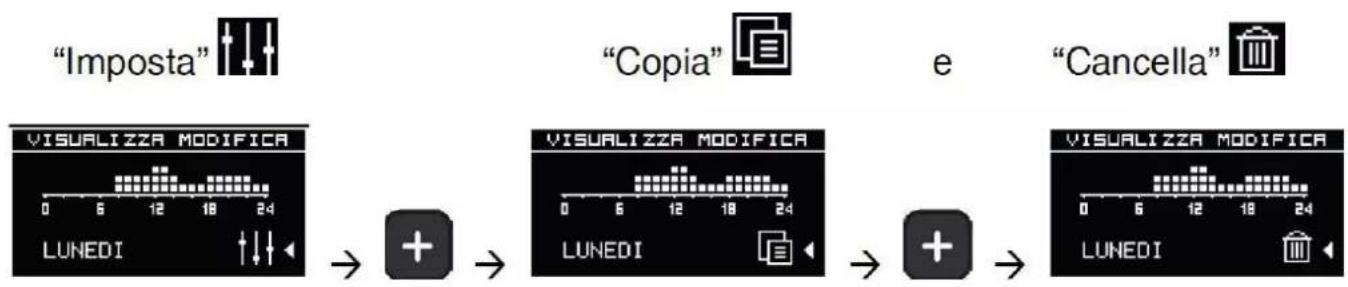

Se il cursore indica il simbolo "Imposta" con i tasti scelgo l'azione tra

    subgraph "Imposta"
        D["VISUALIZZA MODIFICA"]
        E["LUNEDI"]
    end

    subgraph "Copia"
        F["VISUALIZZA MODIFICA"]
        G["LUNEDI"]
    end

    subgraph "Cancella"
        H["VISUALIZZA MODIFICA"]
        I["LUNEDI"]
    end

Con il tasto OK confermo l'azione selezionata.

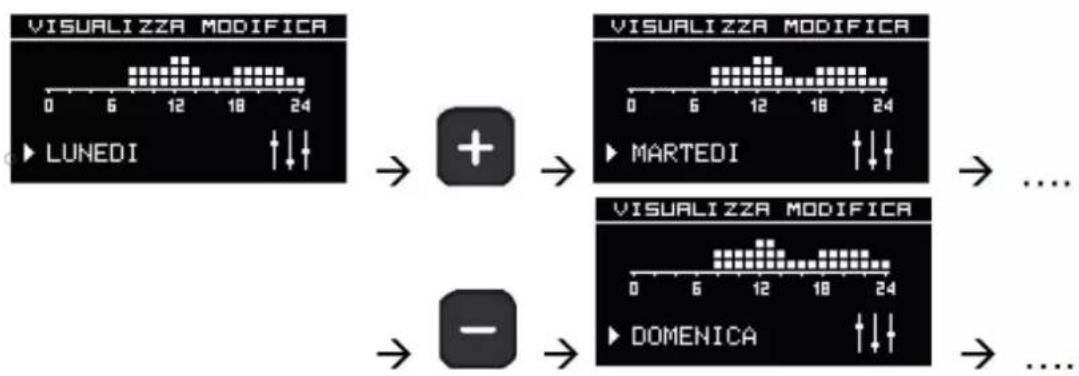

Se il cursore indica il giorno della settimana con i tasti + e - scelgo il giorno e vedo visualizzata la relativa programmazione

- per Impostare

si sceglie "IMPOSTA"

Premendo il tasto, sia che il cursore sia sull'Azione che sul giorno della settimana, appare la programmazione delle prime 12 ore del giorno selezionato.

In alto a sx visualizzo il riferimento del giorno e in alto a dx l'ora iniziale della fascia oraria (00:00) con il cursore in corrispondenza sotto la barra grafica.

In basso al centro visualizzo il Set corrente tra OFF e i valori di T1, T2 e T3.

IMPOSTA LUNEDI 00:00 OFF

IMPOSTA LUNEDI 08:00 20.0

IMPOSTA LUNEDI 15:30 18.0

IMPOSTA LUNEDI 23:30 18.0

Con i tasti + o - modifico i livelli di temperatura tra OFF - T1, T2 e T3

Con i tasti e si sposta la fascia oraria avanti e indietro.

Con il tasto OK si salva.

Se lo spostamento viene fatto tenendo premuto a lungo il tasto Si copia il livello precedente con frequenza di 1/2h al secondo.

0

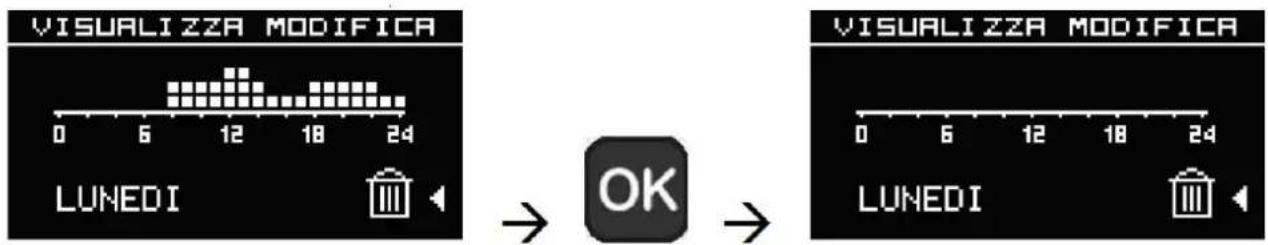

-per Cancellare

Se si sceglie l'azione "Cancella" e ho confermato con il tasto,

la programazione viene azzerata.

VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI

- per copiare/ incollare

Se si sceglie l'azione "Copia" e si conferma con il tasto

Viene evidenziato il giorno della settimana e appare il cursore.

Con i tasti

si sceglie il giorno su cui incollare la programmazione.

Con il tasto

si conferma l'azione di copia. Viene evidenziato il su cui ho fatto l'azione e posso ripetere l'operazione.

Con il tasto

si torna alla schermata precedente.

Con il tasto

si porta sulla scelta dell'azione.

VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 ► LUNEDI + VISUALIZZA MODIFICA 0 6 12 18 24 ► MARTEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 ► MARTEDI + VISUALIZZA MODIFICA 0 6 12 18 24 ► MERCOLEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 ► MERCOLEDI

Con il tasto

torno alla schermata precedente

VISUALIZZA MODIFICA MERCOLEDI

Con il tasto

torno alla scelta dell'azione

VISUALIZZA MODIFICA MERCOLEDI

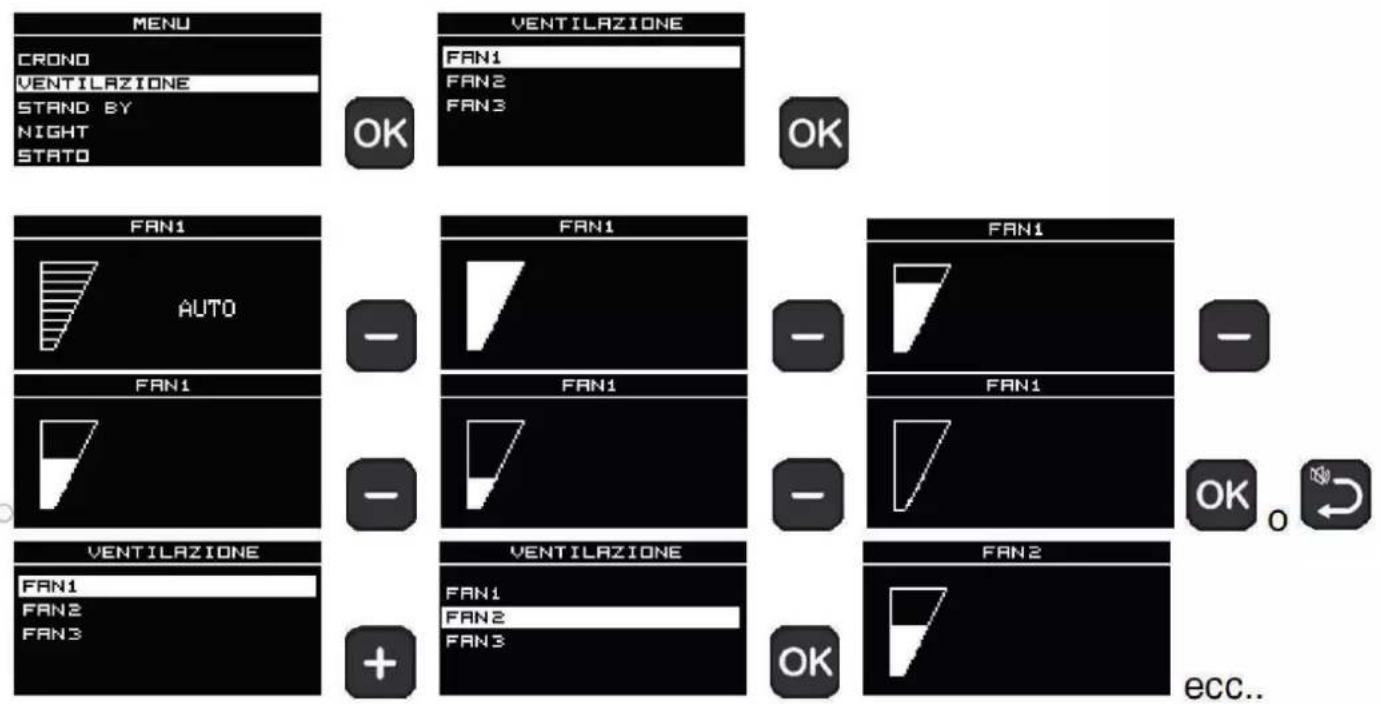

-per ventilazione

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

- Stand by

Con funzione Stand by attiva, in modalità automatica e crono, al raggiungimento della temperatura desiderata, il prodotto si spegne per riaccendersi quando la temperatura ambiente scende.

Con funzione Stand By non attiva, il prodotto , al raggiungimento della temperatura desiderata , modula fino alla potenza minima.

NOTA visibile solo se il prodotto è in modalità "automatica".

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO STAND BY OFF + 0 - STAND BY On 5 MIN STAND BY On 5 MIN - 4 MIN - STAND BY On 3 MIN OK 0 ← MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Il prodotto è programmato di default con un delta di +/- 1 °C per garantire il maggiore comfort.

Il tecnico può variare tale regolazione in fase di prima accensione per venire incontro alle esigenze.

Il display mostra la temperatura troncata. Ciò significa che sia 20,1°C che 20,9° sono visualizzati come “20°”. Ad esempio, impostando 20°C come temperatura ambiente, il prodotto andrà in modulazione/spegnimento al raggiungimento dei 21°C e si riaccenderà al di sotto dei 19°C.

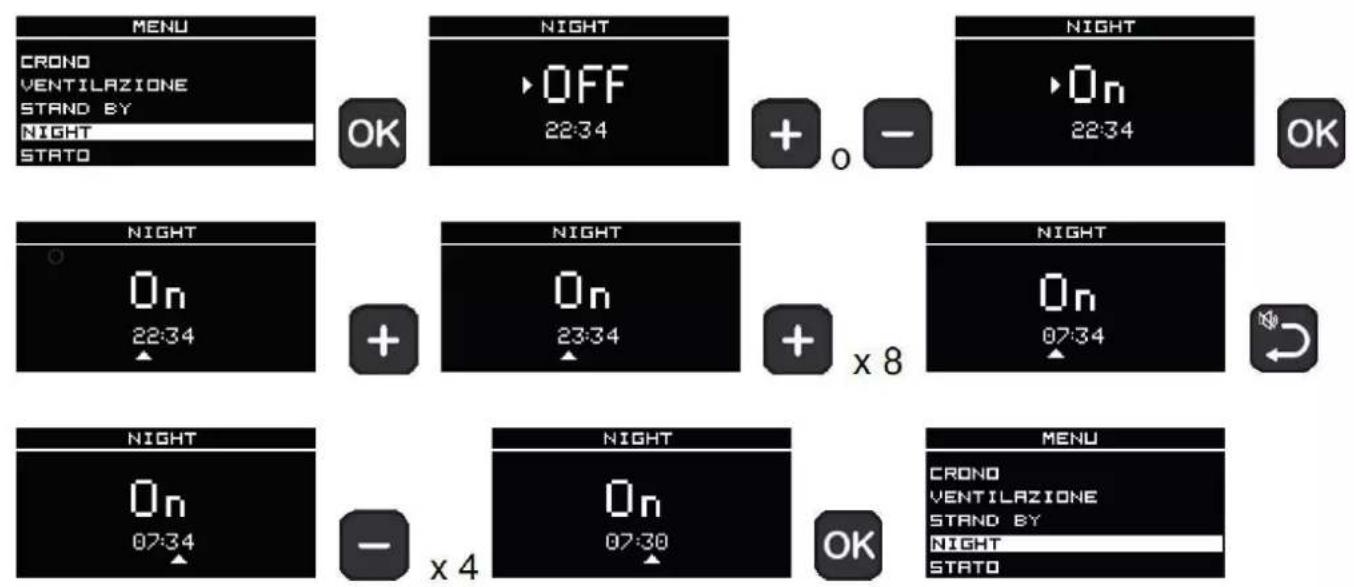

Night (spegnimento e accensione posticipata)

La funzione è disponibile solo se non è attivo il Crono.

Con questa funzione si spegne/accende il prodotto dopo un tempo impostabile dall'attivazione della funzione.

Utile se ad esempio si va a dormire e si vuole spegnere/ accendere il prodotto dopo qualche ora (massimo 12 ore dopo).

x 8

x 4

Nella schermata principale viene riportato l'orario di accensione

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

NIGHT OFF 22:37

NIGHT On 22:37

NIGHT On 22:37

NIGHT OFF 00:37

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Nella schermata principale viene riportato l'orario di spegnimento

OFF 00:37 -22:37 22.0 MAN P3

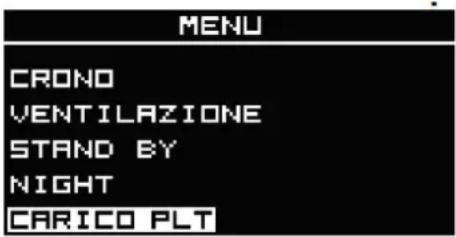

- Carico PLT (pellet)

Permette di caricare pellet dopo lo svuotamento della coclea in seguito ad un allarme per fine pellet.

Utile per il tecnico in fase di prima accensione.

Disponibile solo in Stato di OFF. In caso di tentativo di attivazione in stati diversi, non è permesso l'accesso alla funzione.

La funzione è disponibile solo in stato OFF. Negli altri stati non è visibile.

MENU CRONO VENTILAZIONE STAND BY NIGHT CARICO PLT

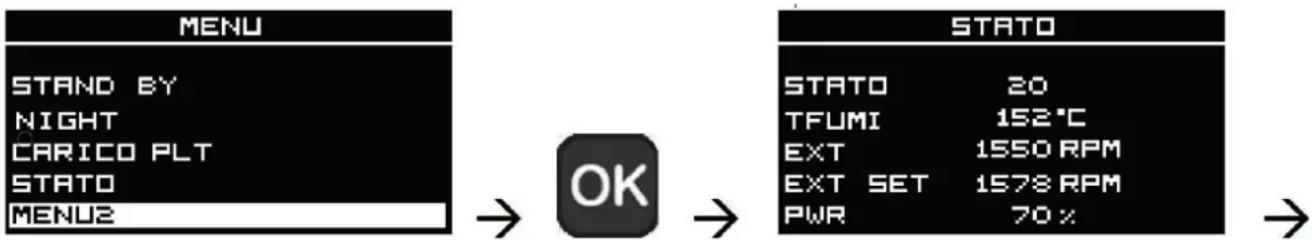

- Stato

Letture da effettuare solo sotto la guida di un tecnico. Il tecnico ha a disposizione il significato diagnostico delle scritte e delle cifre e potrebbe chiedervi di leggergliele in caso di problematiche.

Visualizzazione stato del prodotto

MENU STAND BY NIGHT CARICO PLT STATO MENU2 → OK → STATO 20 TFUMI 152°C EXT 1550 RPM EXT SET 1578 RPM PWR 70%

4 pagine di visualizzazione, che si scorrono con i tasti

Il Menù 2 riporta delle funzioni Utente di uso non frequente.

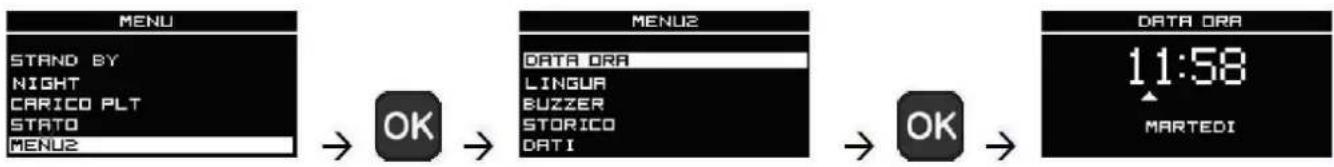

- Data Ora

Permette di regolazione la data e l'ora corrente.

Appare la prima volta che si attiva il radiocomando a prodotto alimentato elettricamente o appunto, entrando nel Menù.


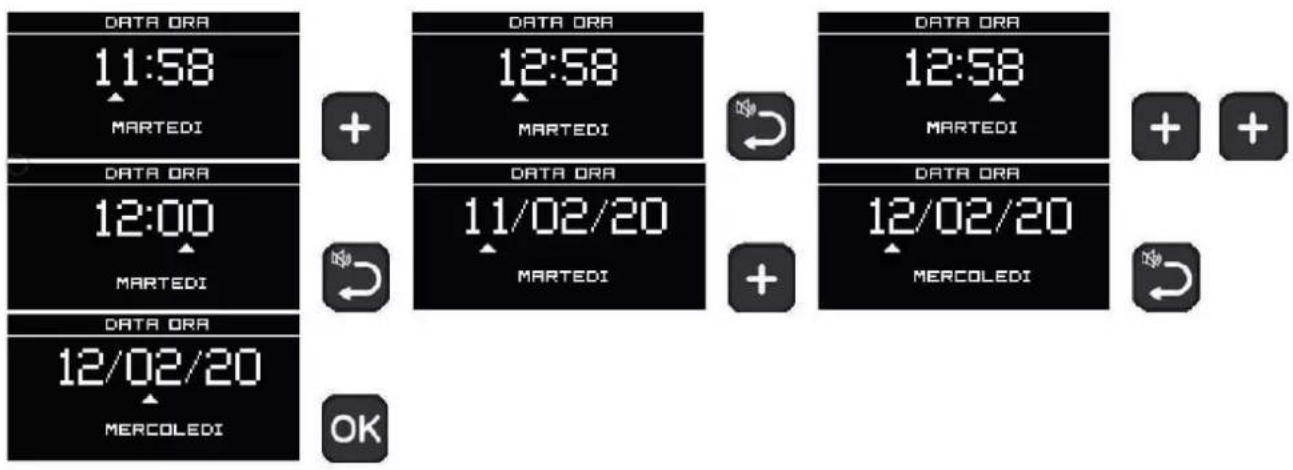

Il cursore indica il campo in modifica.

Con i tasti + e - modifico il valore.

Con il tasto 📋 scorro i campi facendo avanzare il cursore.

Con il tasto AM scorro i campi facendo indietreggiare il cursore.

Con il tasto OK, salvo e torno alla schermata precedente

DATA ORA 11:58 MARTEDI + DATA ORA 12:58 MARTEDI + DATA ORA 12:58 MARTEDI + DATA ORA 12:00 MARTEDI + DATA ORA 11/02/20 MARTEDI + DATA ORA 12/02/20 MERCOLEDI + OK

- Lingua

Permette di scegliere la lingua di comunicazione.

Appare la prima volta che si attiva il radiocomando a prodotto alimentato elettricamente o appunto, entrando nel Menù.

Il giorno della settimana cambia in automatico.

- Ricetta PLT (pellet)

Da usare solo su indicazioni del tecnico.

Utile per verificare il carico in fase di cambio pellet.

- Menu tecnico

Accessibile solo da tecnico abilitato in possesso di corretta password.

Prima di effettuare qualsiasi manutenzione, scollegare il prodotto dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento del prodotto.

La mancata manutenzione non permette al prodotto di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a prodotto spento, freddo e preferibilmente scollegato dalla rete elettrica.

E' necessario un aspiratore adatto.

L'intera procedura richiede pochi minuti.

L'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente detonazione

MANUTENZIONE

1. Aprire la porta del focolare (P) con la maniglia asportabile (manofredda) in dotazione.
2. Il crogiolo (A) è inserito a incastro nella sua sede. Svuotare il contenuto del cassetto cenere (B) e del crogiolo in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci) o aspirarlo se freddo. Aspirare l'interno del focolare, il piano fuoco, il vano allorno al crogiolo dove cade la cenere.
3. Scrostare il crogiolo e pulire eventuali occlusioni dei fori.
4. Se necessario pulire il vetro (a freddo) con apposito prodotto (es Glasskamin) che può trovare presso il rivenditore.

1

P

B

ITALIANO

43

A

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna. Ricordiamo la necessità di manutenzione stagionale da parte di tecnico abilitato secondo le disposizioni nazionali e locali

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

Raccomandiamo di NON utilizzare aria compressa per pulire il tubo di ingresso dell'aria comburente

RIPARAZIONI

Da far eseguire solo da centri di assistenza tecnica/ rivenditori Edilkamin patentati. I nominativi dei centri di assistenza tecnica (CAT) Edilkamin contrattualizzati e patentati e dei rivenditori sono reperibili SOLO su www.edilkamin.com.

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi del prodotto.

Consigliamo di svuotare il pellet nel serbatoio.

Inserire dei sali antiumidità nel focolare.

In zone particolarmente umide valutare di scollegare la presa aria e il raccordo fumi, ed inserire nella camera di combustione idoneo prodotto per assorbire l'umidità (es. sacchetti sali disidratanti, pastiglie antiossidanti).

RICAMBI

• Per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.
• Far eseguire eventuali riparazioni solo da centri di assistenza tecnica/rivenditori Edilkamin patentati.
• I nominativi dei centri di assistenza tecnica (CAT) Edilkamin contrattualizzati e patentati e dei rivenditori sono reperibili SOLO su www.edilkamin.com.
• L'uso di componenti non originali provoca rischi al prodotto e esonera Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti. Provoca anche decadenza della garanzia in quanto manomissione.
• E' vietata ogni modifica non autorizzata.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Ricordiamo la necessità di manutenzione stagionale da parte di tecnico abilitato secondo le disposizioni nazionali e locali.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento.

Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF del radiocomando o quello di accensione semplificata.

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo.

Il prodotto è dotato di ogni sicurezza, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione. In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

Al posto del SET della temperatura ambiente viene visualizzato il codice allarme preceduto da "ALL"

Nella barra di stato in un'unica riga visualizzo la descrizione dell'allarme (le due righe del file lingua di seguito, separate da uno spazio)

La pressione lunga del tasto (come accensione) porta alla richiesta di sblocco del prodotto. Nella barra INFO inferiore appare la richiesta di sblocco tradotto nelle varie lingue.

Un' ulteriore pressione lunga 2 " del tasto

sblocca il prodotto.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento. Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF del radiocomando o quello di accensione semplificata. Tenere premuto finché compare scritta “VUOI SBLOCCARE?” .Lasciare a quel punto il tasto e premerlo di nuovo a lungo.

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo.

Il prodotto è dotato di valvola di sicurezza, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione. In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE INCONVENIENTE AZIONI
H01	interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	· Verificare che la porta del focolare sia chiusa· Verificare la pulizia del prodotto, dello scarico e del con-dotto di aspirazione aria di combustione.
H02	interviene se la scheda non rileva i corretti giri del ventilatore fumi	· Contattare il tecnico
H03	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	· Verificare la mancanza pellet nel serbatoio· Contattare il tecnico
H04	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :· Verificare il posizionamento e pulizia del crogiolo· Verificare presenza di pellet nel serbatoio e nel crogiolo· Provare ad accendere con un po' di accenditore ecologico solido (sentire il tecnico prima di eseguire scru-polosamente le istruzioni del fornitore dell'accenditore). L'operazione è da considerarsi di pura prova sotto la guida del tecnico.
H05	Spegnimento per rottura del sensore di lettura della portata dell'aria	· Contattare il tecnico
H06	Interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	· Contattare il tecnico
HO7	Spegnimento per superamento temperatura massima fumi.	Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)contattare il tecnico
H08	Spegnimento per eccessiva temperatura nel prodotto	vedere HO7
H09	Spegnimento per rottura del motoriduttore.	Contattare il tecnico
H10	Spegnimento per sovratemperatura della scheda elettronica.	Contattare il tecnico
H11	Spegnimento per intervento del pressostato di sicurezza.	Verificare la pulizia del prodotto, dello scaricoContattare il tecnico
H12	Guasto della sonda temperatura ambiente. Il prodotto funziona in manuale.	Contattare il tecnico

SEGNALAZIONI CHE NON PROVOCANO SPEGNIMENTO MA SONO SOLO AVVISI

LIVELLO BASSO DELLA BATTERIA DEL RADIOCOMANDO:

In caso di livello basso della batteria, sul display del radiocomando compare il simbolo della batteria.

MANUTENZIONE:

Dopo 2000 ore di funzionamento, a display compare il simbolo di una "chiave inglese".

Il prodotto funziona, ma è necessario far eseguire dal tecnico abilitato Edilkamin una manutenzione.

MANCANZA COMUNICAZIONE:

In caso di assenza prolungata di comunicazione tra prodotto e radiocomando, appare l'icona di mancata (qq) comunicazione (antenna barrata) e rimane visibile la temperatura ambiente, l'ora e il giorno della settimana. Si visualizza la Potenza a livello 1 se il prodotto era in Automatico/Crono, mentre al livello precedentemente impostato se era in Manuale. La ventilazione mantiene l'ultima visualizzazione.

Se la mancata comuniazione avviene durante la navigazione nei Menù, torna automaticamente alla schermata principale.

SPIA RISERVA PELLET:

La funzione è disponibile solo se installato e attivato il sensore di livello pellet. Quando interviene il sensore di livello la scheda emette un singolo "bip" (in qualunque stato di accensione o On) ed appare sul display il simbolo "PLT" che indica la riserva.

Dopo un tempo di circa 20/40 min e variabile da modello a modello, il prodotto va in spegnimento per fine pellet, mantenendo il simbolo PLT

INDEX

20154 Milano, Via P. Moscari B

Reg. imp. di Milano 00182220192

REA n° 878988

Cod. Fiscale e Partita IVA 00192220192

EXIGENCES D'INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE - RÉGULATION (EU) 2015/1185 E 2015/1186

Descrizione Poele Granulé bois

Fonction de chauffage indirect non

F (2) 7,0 % dal 2022

1 S * 2 vista da sotto

3 2 vista dal retro S

vista da sotto

I nominativi dei centri di assistenza tecnica (CAT) Edilkamin contrattualizzati e patentati e dei rivenditori sono reperibili SOLO su www.edilkamin.com
