MANUALE UTENTE TINY EDILKAMIN

I Installazione, uso e manutenzione p. 2

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (rivestimento, radiocomando solo per Tiny, manicotti di collegamento, libretto di garanzia, quanto, scheda tecnica, spatola, sali deumidificanti).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fiscale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT) pena la decadenza della garanzia. La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.

- il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato :

• nella parte alta dell'imballo
• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata

EN 14785:2006

N° di SERIE: Rif. Targhetta dati

Dichiarazione di prestazione:(DoP - EK 053): Rif. Targhetta dati

Altresì dichiara che:

stufe a pellet di legno TINY - KELLY rispettano i requisiti delle direttive europee:

2006/95/CEE - Direttiva Bassa Tensione

2004/108/CEE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

Le stufe TINY - KELLY scaldano l'aria utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente. Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla figura 1).

Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio (A) e, tramite una coclea (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza clettrica (E) e aspirata nel crogiolo tramite un ventilatore estrattore fumi (F).

I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso ventilatore, ed espulsi dal bocchettone (G) ubicato nella zona bassa della stufa.

Le stufe prevedono la canalizzazione dell'aria calda, per riscaldare un locale adiacente.

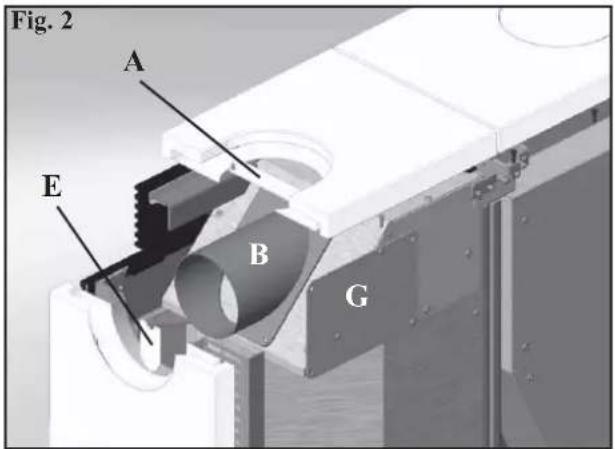

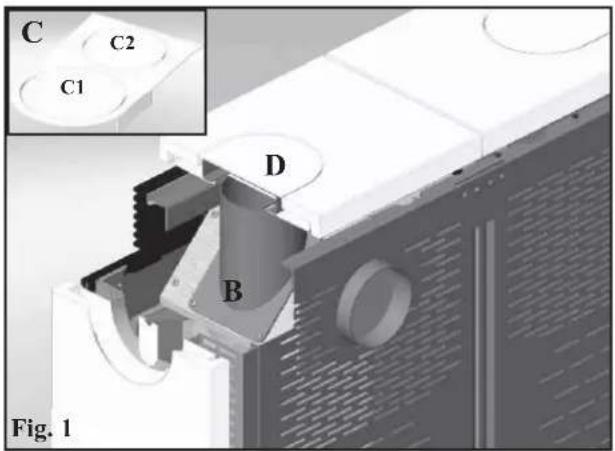

Per canalizzare l'aria calda sono previsti tre bocchettoni di uscita (sul retro, sul fianco e in alto). Utilizzare quello più idoneo (di conseguenza gli altri bocchettoni dovranno essere tappati) collegandolo con l'apposito KIT 8 optional.

Il focolare è rivestitoin ghisa, chiuso frontalmente da due antine sovrapposte.

- un'antina esterna in vetro ceramico (per l'apertura utilizzare l'apposito quanto termico).

- un'antina interna in vetro ceramico a contatto con il fuoco. La quantità di combustibile, l'estrazione fumi, alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software al fine di ottenere una combustione ad alto rendimento e basse emissioni.

Tutte le fasi di funzionamento possono essere gestite tramite radiocomando (in dotazione per modello Tiny).

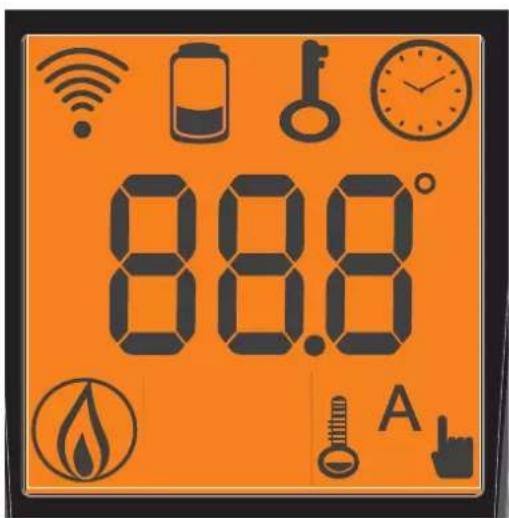

Mentre per il modello Kelly è installato, sul fianco sinistro, il pannello sinottico (M) che consente la gestione e la visualizzazione di tutte le fasi di funzionamento.

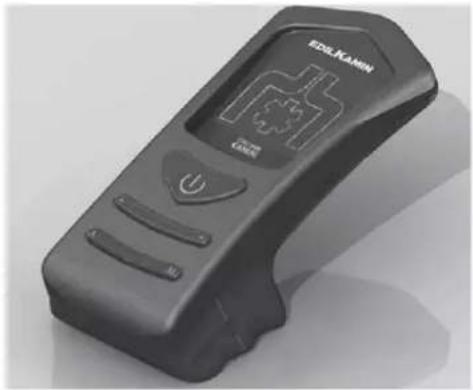

Per il modello Kelly è disponibile optional un telecomando per la gestione delle principali funzioni.

La stufa è dotata di una presa seriale per collegamento con cavetto optional (TINY cod. 621240 - KELLY cod. 620550) a dispositivi di accensione remota (quali combinatori telefonici, cronotermostati cct.).

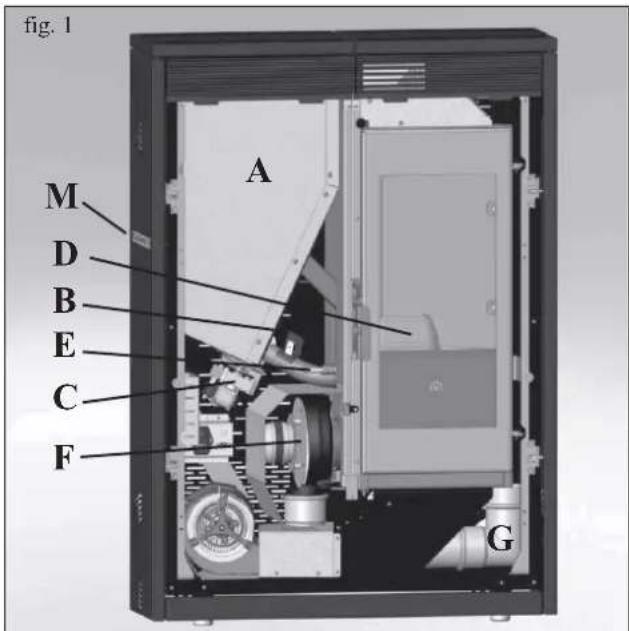

fig. 1 M D B E C F A G

INFORMAZIONI PER LA SICUREZZA

Le stufe TINY - KELLY sono progettate per scaldare, attraverso una combustione automatica di pellet nel focolare, il locale nel quale si trovano, per irraggiamento e per movimento di aria che esce dalla griglia frontale, e il locale attiguo tramite il movimento dell'aria canalizzabile dal bocchettone sul retro, sul fianco destro o superiormente.

- Gli unici rischi derivabili dall'impiego delle stufe sono legati a un non rispetto dell'installazione o a un diretto contatto con parti elettriche in tensione (interne) o a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o all'introduzione di sostanze estranee.

- Usare come combustibile solo pellet di legno diam. 6 mm.

- Nel caso di mancato funzionamento di componenti, le stufe sono dotate di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.

- Per un regolare funzionamento la stufa deve essere installata rispettando quanto su questa scheda e durante il funzionamento non deve essere aperta la porta: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

- In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee.

- Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infiammabili.

- Le parti del focolare e del serbatoio devono essere solo aspirate con aspirapolvere a FREDDO.

- Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin Edilkamin) e un panno.

• Non pulire a caldo.

- Assicurarsi che le stufe vengano posate e accese da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente scheda.

- Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito guanto).

- Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.

- Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

- Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della stufa stessa.

- Non bagnare la stufa, non avvicinarsi alle parti elettriche con le mani bagnate.

• Non inserire riduzioni sui tubi di scarico fumi.

- La stufa deve essere installata in locali adeguati alla prevenzione antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.

- In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo.

• ATTENZIONE: IL PELLET SVUOTATO DAL CROGIO-LO NON DEVE ESSERE DEPOSITATO NEL SERBATOIO.

DIMENSIONI E FINITURE

TINY

• rivestimento in ceramica bianco opaco
• rivestimento in ceramica rossa
• rivestimento in ceramica nera

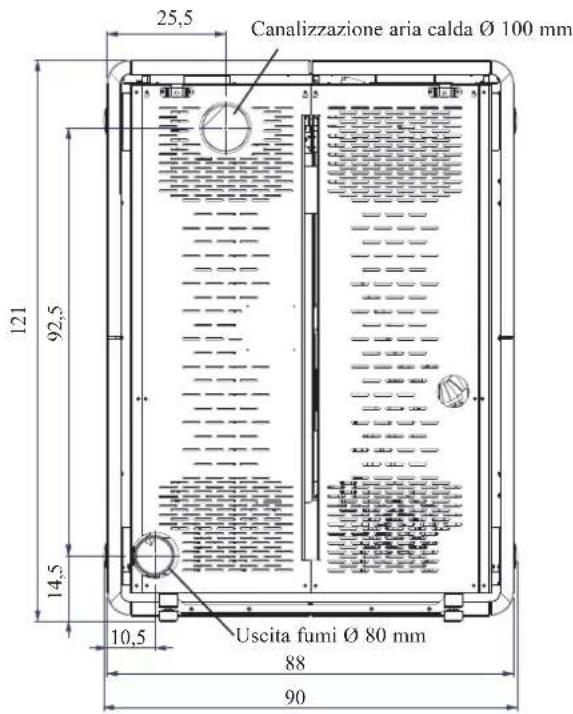

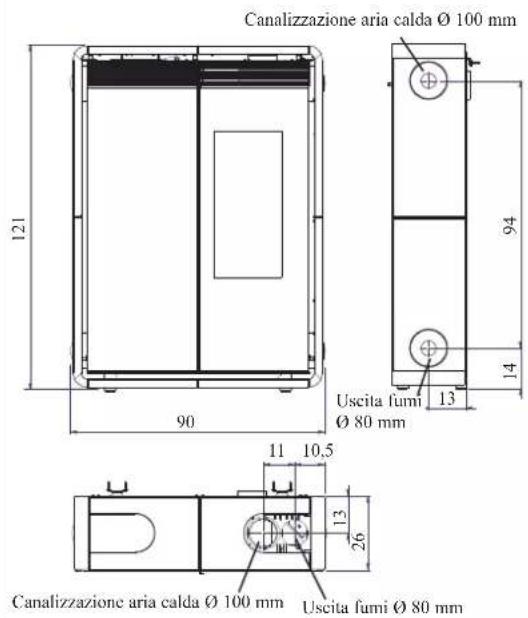

25,5 Canalizzazione aria calda Ø 100 mm 121 92,5 14,5 10,5 Uscita fumi Ø 80 mm 88 90

Canalizzazione aria calda Ø 100 mm 121 90 94 13 Uscita fumi Ø 80 mm 11 10.5 13 26 Canalizzazione aria calda Ø 100 mm Uscita fumi Ø 80 mm

KELLY

• rivestimento in acciaio verniciato bordeaux
• rivestimento in acciaio verniciato grigio perla

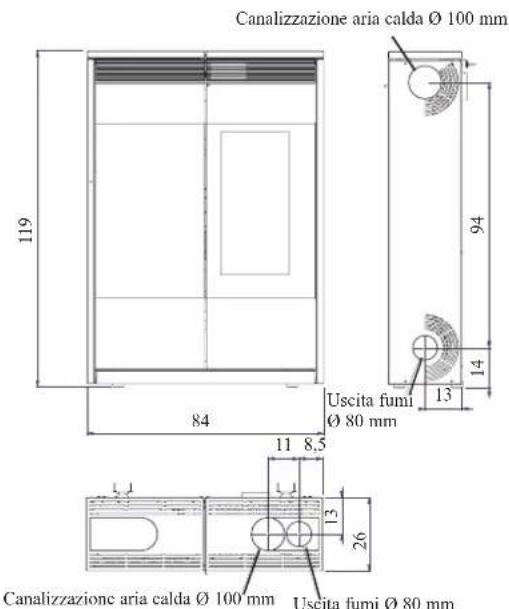

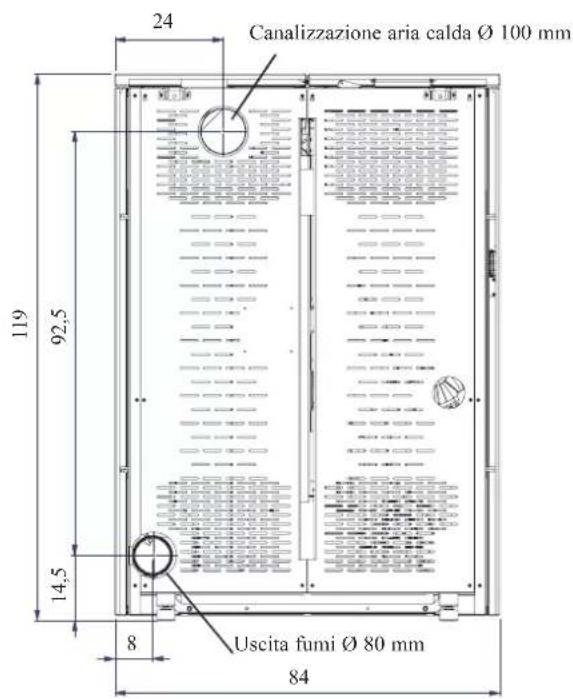

24 Canalizzazione aria calda Ø 100 mm 119 92,5 14,5 8 Uscita fumi Ø 80 mm 84

Canalizzazione aria calda Ø 100 mm 119 84 94 14 13 Uscita fumi Ø 80 mm 11 8,5 13 26 Canalizzazione aria calda Ø 100 mm Uscita fumi Ø 80 mm

CARATTERISTICHE

La stufa a pellet TINY è equipaggiata con SISTEMA LEONARDO ^® .

LEONARDO® è un sistema di sicurezza e regolazione della combustione che consente un funzionamento ottimale in qualunque condizione.

LEONARDO® garantisce un funzionamento ottimale grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento.

Il sistema ottiene una combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.).

Per un corretto funzionamento è necessario che siano rispettate le norme d'installazione.

LEONARDO® è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l'afflusso per garantire attimo dopo attimo il livello di combustione richiesto.

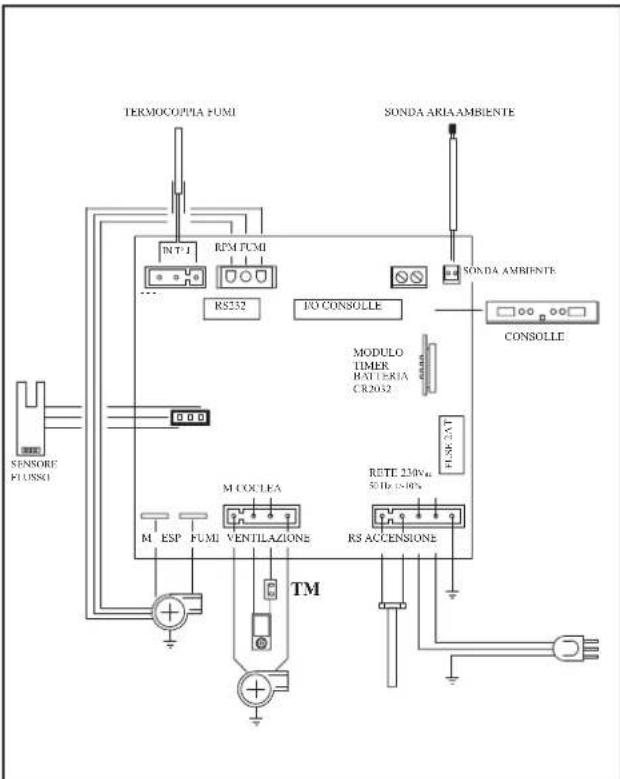

SCHEDA ELETTRONICA TINY

schema elettrico

M RS212/AUX N SUS- AUX R RS212/465 SERVICE F LITHRIM CR2032 D M FSP TUMI A P B C RES-ACCENSIONE G SENSORE FLUSSO IN T J SONDA Temperature ambiental (optional) VACUOMETRO H L G TURMOCCOPPIA PLUNTI DI LETTURA F VENTILAZIONE TM 150 °C M COCLEA

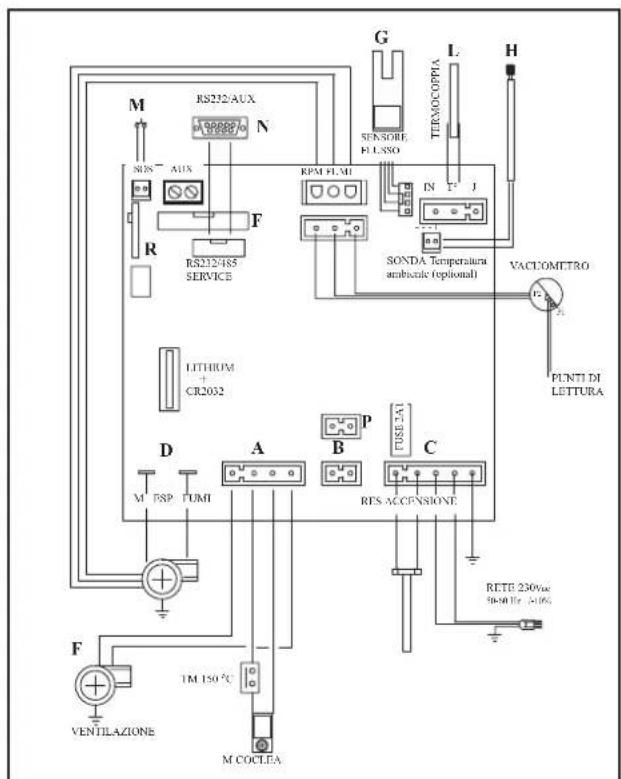

SCHEDA ELETTRONICA KELLY

schema elettrico

TERMOCOPTIA FUMI SONDA ARIA AMBIENTE INT-J REM FUMI RS232 JO CONSOLLE SONDA AMBIENTE MODULO TIMER WATERIA CR2052 FUS 2.4V CONSOLLE M COCLEA M ESP FUMI VENTILAZIONE RETE 230mA 50 Hz 15-90% RS ACCENSIONE TM

PORTA SERIALE

Sull'uscita seriale RS232 con apposito cavetto (TINY cod. 621240 - KELLY cod. 620550) è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore telefonico, termostato ambiente. L'uscita seriale si trova all'interno della stufa sul lato sinistro.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritte “Control. Batteria” per modello TINY e “Batt. 1 - Batt. 2” per modello KELLY. Per maggiori riferimenti all’occorenza, contattare il CAT che ha effettuato la 1º accensione.

SONDA TEMPERATURA AMBIENTE

Sul retro della stufa è prevista l'uscita del cavo temperatura ambiente di lunghezza 1 mt. Sul terminale del cavo è cablata la sonda da fissare a muro tramite il supporto in dotazione.

CARATTERISTICHE TERMOTECNICHE
Potenza nominale	9	kW
Rendimento potenza nominale	94,1	%
Emissione CO (13% O_2 ) potenza nominale	149	ppm
Massa fumi potenza nominale	5,8	g/s
Potenza ridotta	2,8	kW
Rendimento potenza ridotta	96,2	%
Emissione CO (13% O_2 ) potenza ridotta	206	ppm
Massa fumi potenza ridotta	2,1	g/s
Massima sovratemperatura fumi	111	°C
Tiraggio minimo	12 / 5	Pa
Autonomia min/max	9 / 28	ore
Consumo combustibile min/max	0,6/2	kg/h
Capacità serbatoio	20	kg
Volume riscaldabile *	235	m^3
Peso con imballo (Tiny/Kelly)	217/189	kg
Diametro condotto fumi (maschio)	80	mm
Diametro condotto presa aria (maschio)	40	mm

* Il volume riscaldabile è calcolato considerando l'utilizzo di pellet con p.c.i. di almeno 4300 Kcal/Kg e un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
* E' importante tenere in considerazione anche la collocazione della stufa nell'ambiente da scaldare.

I dati sopra riportati sono indicativi. EDILKAMIN s.p.a. si riserva di modificare senza preavviso i prodotti.

CARATTERISTICHE ELETTRICHE

Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 100 W
Potenza assorbita in accensione 400 W
Frequenza telecomando (optional) infrarossi
Frequenza radiocomando (serie) onderadio 2,4 GHz
Protezione su scheda elettronica Fusibile 2AT, 250 Vac 5x20

DISPOSITIVI DI SICUREZZA

TERMOCOPPIA: posta sullo scarico fumi ne rileva la temperatura. In funzione dei parametri impostati controlla le fasi di accensione, lavoro e spegnimento.

SENSORE FLUSSO ARIA: posto nel canale d'aspirazione, interviene quando il flusso dell'aria comburente non è corretto, provocando quindi problemi di depressione nel circuito fumi.

TERMOSTATO DI SICUREZZA: interviene nel caso in cui la temperatura all'interno della stufa è troppo elevata. Blocca il caricamento del pellet provocando lo spegnimento della stufa.

ASSEMBLAGGIO RIVESTIMENTI

TINY (il modello KELLY viene fornito già assemblato)

Minuteria in dotazione:

nr. 4 Barra filettata M8
nr. 4 Borchia fissaggio tappi ceramica
nr. 28 Vite M4 x 8
nr. 8 Spessore 5 mm
nr. 2 Staffe per fissaggio a muro con tasselli e viti

Fig. 1

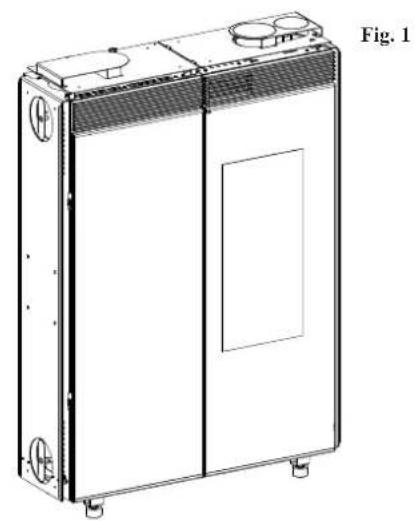

Questa figura presenta la stufa, nello stato in cui si trova dopo essere stata sballata.

N.B.:

La stufa viene consegnata con la parte metallica dei rivestimenti dei fianchi (fig. 2) già montata.

Devono essere invece assemblati i due elementi del rivestiemto ceramico (H - fig. 6) procedendo come di seguito.

MONTAGGIO RIVESTIMENTI LATERALE ELEMENTI CERAMICI

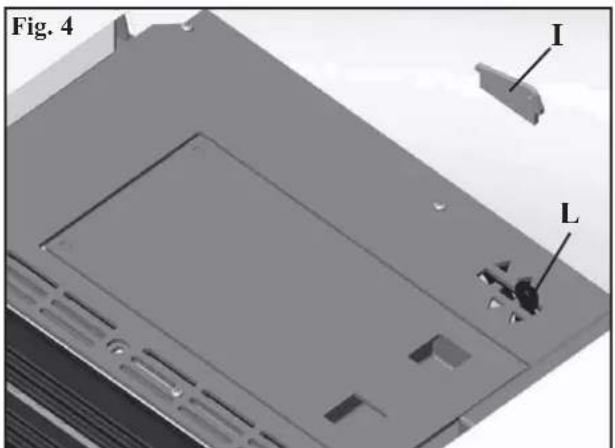

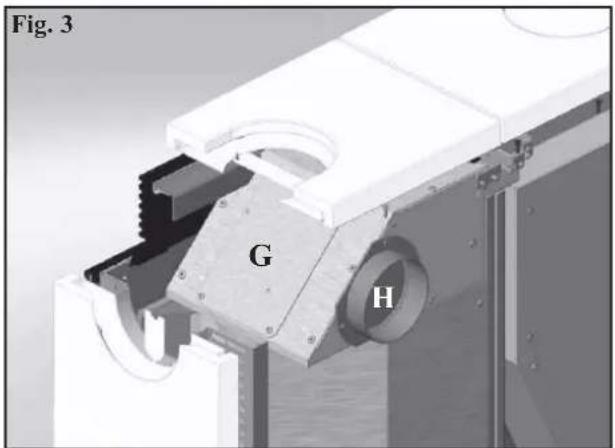

Fig. 3/4

Appoggiare una coppia degli elementi ceramici H (fig. 3) su un piano sufficientemente grande, interponendo un panno o altro per evitare abrasioni.

Sovrapporre il fianco metallico (fig. 4) dopo averlo smontato dal corpo della stufa.

Fig. 5

Avvitare le n° 8 viti M4 x 8 (d) in dotazione, nelle relative boccole inserite negli elementi ceramici e verificarne il corretto allineamento.

ATTENZIONE!!! Non avvitare con forza, ma operare con estrema delicatezza in quanto è possibile sfilare gli inserti filettati dalla ceramica.

Ripetere la stessa operazione per la seconda coppia di elementi ceramici H.

ASSEMBLAGGIO RIVESTIMENTI

TINY

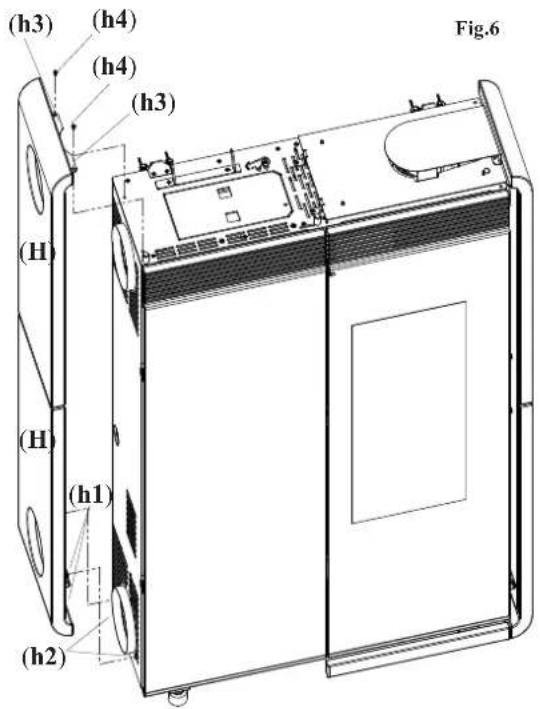

(h3) (h4) (h4) (h3) (H) (H) (h1) (h2) Fig.6

Fig. 7

Applicare i fianchi (H) in lamiera (completi degli elementi in ceramica) utilizzando le viti autofilettanti tolte in precedenza, procedendo come segue:

• far calzare le staffette metalliche (h1) (presenti alla base sul lato interno) nei perni (h2) sporgenti dalla struttura della stufa;
• far aderire il fianco alla struttura in modo che le staffette (h3) adcriscano al top;
• bloccare il fianco al top tramite le viti (h4) attraverso i fori delle staffette (h3).

MONTAGGIO TOP SINISTRO

Fig. 7

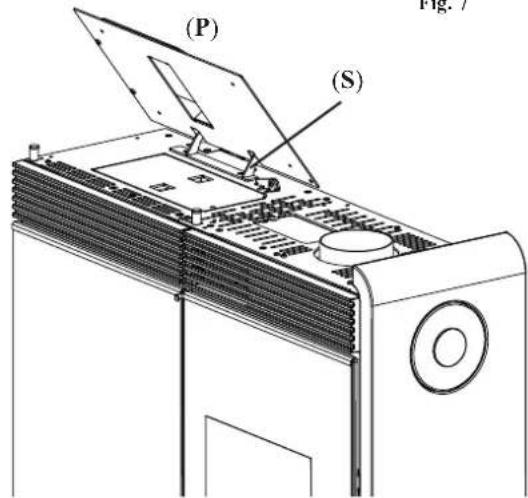

Il top sinistro è composto da un supporto metallico verniciato (P), e da un elemento in ceramica (L - fig. 8).

Il supporto (P) viene fornito già assemblato alla staffa (S) della stufa.

Fig. 8

Montare il copricoperchio (L) in ceramica utilizzando le viti M4 x 8 (a1, b1, c1,d1).

ATTENZIONE!!! Verificare che il copricoperchio in ceramica (L) non strusci contro il top nella rotazione e che una volta aperto per caricare il pellet, non si chiuda da solo, cadendo.

ASSEMBLAGGIO RIVESTIMENTI

TINY

(N) (R) (O) (N+R+O) Fig. 10 (N+R+O) (M) (M) Fig. 11 (M) (F) (T) (U) Fig. 12 (F) (V) (K) (Y) (X) Fig. 14

MONTAGGIO TOP DESTRO

Fig. 9

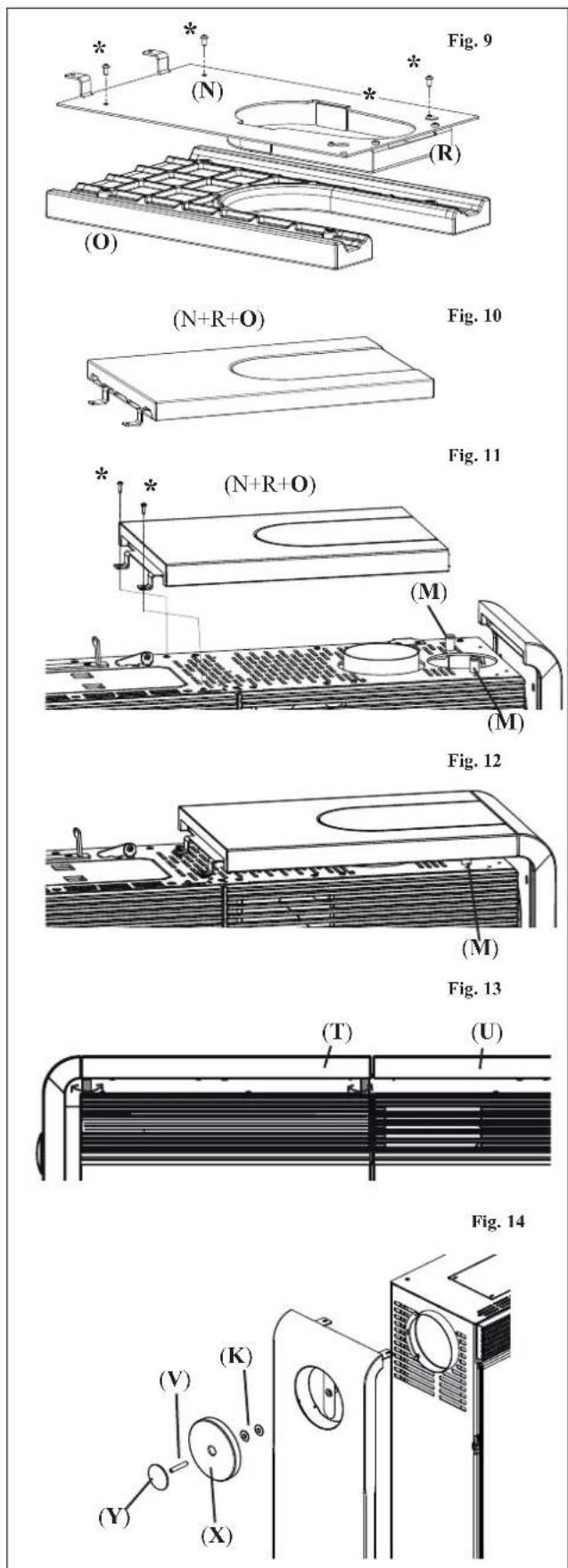

Il top destro è composto da un supporto metallico verniciato (N), da un coperchietto chiuso anch'esso verniciato (R), già assemblati tra loro e alla stufa, oltre ad un elemento in ceramica (O).

(Nel caso in cui l'uscita fumi o il tubo della canalizzazione aria calda fossero utilizzati con uscita dall'alto, in sostituzione del coperchietto chiuso (R) si dovrà utilizzare un coperchietto aperto incluso nel sacchetto accessori).

ATTENZIONE!!! Appoggiare l'elemento in ceramica (O) su un piano sufficientemente grande interponendo un panno o altro per evitare abrasioni.

Smontare il supporto metallico (N) completo di coperchietto (R) dalla stufa e fissarlo con le n°4 viti M4 x 8 (*) all'elemento in ceramica (O).

Fig. 10

Capovolgere l'insieme ceramica e supporti (elementi N, R, O) come in figura.

Fig. 11

Fissare l'insieme (N, R, O) alla stufa (nella stessa posizione di partenza) utilizzando le due viti autofilettanti (*) tolte in precedenza.

Fig. 12/13

Agire sui n° 4 perni (M) sotto il top sx e dx per allineare le due ceramiche, semitop destro (U) e semitop sinistro (T).

Fig. 14

Avvitare la borchia metallica (Y) sulla barra filettata (V). Inserire il tutto nel coperchietto di ceramica (X); completare inserendo due distanziali (K) ∅ 40 con foro ∅ 8. Avvitare il tutto sul fianco della stufa.

ASSEMBLAGGIO RIVESTIMENTI

TINY

Fig. 15 (Z) (W) (W) Fig. 16 * * Fig. 17 Fig. 18 (a) (b)

MONTAGGIO INSERTI INFERIORI

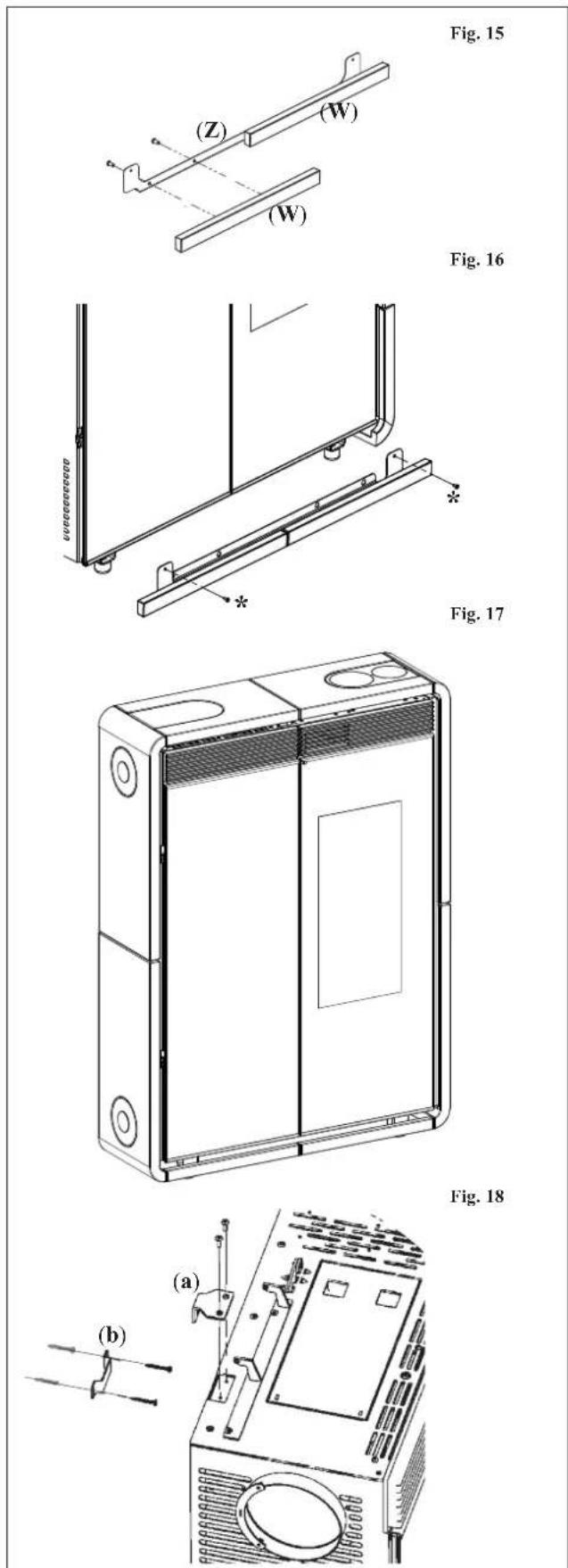

Fig. 15

Fissare i due inserti di ceramica (W) sull'apposito supporto in lamiera (Z) utilizzando le viti M4 x 8.

Fig. 16

Fissare il supporto in lamiera completo di inserti in ceramica sul basamento della stufa utilizzando le viti autofilettanti in dotazione (*); i fori sono accessibili aprendo le due ante di vetro.

Fig. 17

La figura rappresenta la stufa completamente allesti- ta.

POSIZIONAMENTO

Fig. 18

Fissare la stufa a muro mediante le squadrette (a) e le staffe (b) fornite in dotazione, oppure utilizzare sistemi alternativi che garantiscano la sua stabilità.

Per il corretto funzionamento la stufa deve essere posizionata in bolla.

Verificare la capacità portante del pavimento.

INSTALLAZIONE

Per quanto non espressamente riportato, in ogni nazione fare riferimento alle norme locali. In Italia fare riferimento alla norma UNI 10683, nonché ad eventuali indicazioni regionali o delle ASL locali. In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

La stufa NON deve essere installata nello stesso ambiente in cui si trovano estrattori, apparecchi da riscaldamento di tipo B, ed altri apparati che possano compromettere il cor- retto funzionamento.

Vedi norma UNI 10683.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico. Nel caso in cui la presa di corrente non fosse facilmente accessibile, predisporre un dispositivo di interruzione dell'alimentazione (interruttore) a monte della stufa (a cura cliente). Variazioni di tensione superiori al 10% possono compromettere la stufa (se non già esistente si preveda un interruttore differenziale adeguato). L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico.

DISTANZE DI SICUREZZA ANTICENDIO

La stufa può essere fissata direttamente su pareti in laterizio e/o in cartongesso. Nel caso di pareti combustibili (es. legno) è necessario prevedere un adeguata isolamento in materiale non combustibile. E' obbligatorio coibentare adeguatamente il tubo di scarico fumi e il tubo di canalizzazione aria calda in quanto raggiungono temperature elevate. Ogni elemento adiacente alla stufa in materiale combustibile e/o sensibile al calore deve trovarsi ad una distanza minima di cm 20 oppure opportunamente coibentato con materiale isolante e non combustibile; in ogni caso davanti alla stufa non possono essere collocati materiali a meno di 80 cm perché direttamente sottoposti all'irraggiamento del focolare. Prevedere un'opportuna distanza dall'elemento adiacente laterale per poter agevolmente utilizzare il pannello sinottico posto sul fianco sinistro della stufa Kelly.

PRESA D'ARIA

É indispensabile che venga predisposta dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80 cm², che garantisca sufficiente alimentazione di aria per la combustione.

SCARICO FUMI

Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi).

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm posto sul retro, sul fianco destro o superiormente.

Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856. Il tubo deve essere sigillato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature). L'unico tratto orizzontale ammeso può avere lunghezza fino a 2 m. E' possibile un numero di curve con ampiezza max. 90° (rispetto alla verticale) fino a due. E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale e un terminale antivento (riferimento UNI 10683). Il condotto verticale può essere interno o esterno. Se il canale da fumo è all'esterno deve essere coibentato adeguatamente. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi e se più grande di ø 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonci (es. acciaio ø 80 mm).

Tutti i tratti del condotto fumi devono essere ispezionabili. I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo). L'assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo. Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina.

CASI TIPICI

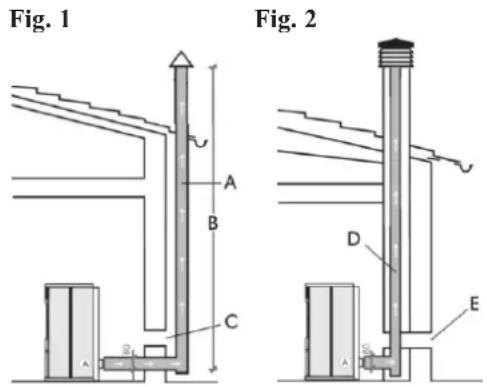

A: canna fumaria in acciaio coibentata
B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto
C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)
D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura.

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione in pieno vento, al di sopra del colmo tetto ed al di fuori delle zone di reflusso.

INSTALLAZIONE

CIRCOLAZIONE ARIA CALDA

L'erogazione di aria calda nel locale di installazione avviene dalla griglia installata frontalmente nella parte superiore destra.

Tiny e Kelly sono inoltre dotate di un sistema di canalizzazione che consente di convogliare l'aria calda per il riscaldamento in un locale adiacente.

E' possibile configurare la stufa per ottenere l'uscita dell'aria canalizzata dal top, dal retro o dal fianco destro (i manicotti di collegamento B - H si trovano a parte nell'imballo).

Per il collegamento è necessario utilizzare il coperchio pretagliato fornito a parte (C) asportando il diaframma C1, al posto del coperchio senza pretaglio (D - fig.1).

Asportare dalla piastra in metallo di supporto ceramica destra il diaframma pretagliato (A - fig. 2) e fissare il manicotto di collegamento (B - fig. 1).

Infilare e calzare il tubo convogliatore sul manicotto (B) attraverso il foro ottenuto sul coperchio C.

COLLEGAMENTO USCITA ARIA CALDA DAL FIANCO DESTRO

Per collegare il tubo convogliatore è sufficiente asportare il diaframma (E - fig. 2) pretagliato dal fianco metallico destro di supporto ceramiche laterali e fissare il manicotto di collegamento (B - fig. 2). Calzare il tubo sul manicotto di collegamento (B) facendolo passare attraverso il foro nella ceramica (in questo caso il tappo in ceramica non viene utilizzato).

COLLEGAMENTO USCITA ARIA CALDA DAL RETRO

E' inoltre possibile configurare la stufa per l'uscita posteriore della canalizzazione (fig. 3). In questo caso occorre rimuovere il coperchietto presente sull'uscita posteriore (G-fig.2) e fissarlo in posizione G - fig. 3.

Installare l'apposito manicotto di collegamento (H-fig.3) e calzare il tubo convogliatore.

REGOLAZIONE DISTRIBUZIONE ARIA CALDA

La distribuzione dell'aria calda è regolabile manualmente tramite la leva L accessibile sollevando il coperchio di ceramica (acciaio su Kelly) superiore sinistro (fig. 4).

N.B. per poter azionare la leva di comando è necessario asportare la placchetta di sicurezza (I-fig.4).

E' possibile convogliare l'aria calda totalmente nel locale di installazione (leva completamente a destra), totalmente nel locale adiacente (leva completamente a sinistra) o parzialmente nei due locali (leva in posizione centrale).

Per realizzare la canalizzazione dell'aria calda è disponibile il KIT 8 optional (vcdi pag. 14).

È importante ricordare l'importanza di opportuna coibentazione del tubo in cui passa l'aria calda per evitare dispersioni. Sono da evitare il più possibile curve dei tubi stessi.

N.B.: SI CONSIGLIA UNA CANALIZZAZIONE CON TUBI LUNGHI AL MASSIMO MT. 3 CON 2 CURVE.

C C2 C1 D B Fig. 1

Fig. 2 A E B G

Fig. 3 G H

Tiny e Kelly sono predisposte al collegamento del tubo di uscita fumi dal top, dal retro o dal fianco destro. La stufa viene consegnata configurata per l'uscita del tubo fumi dal top.

Per il collegamento è sufficiente calzare il tubo (non fornito) sul gomito di raccordo (G-fig.5) già presente sulla stufa e accessibile aprendo l'anta a vetro destra (fig. 5). Sul gomito (G) è presente un coperchio di ispezione per la pulizia (H). In caso di utilizzo dell'uscita sul top è necessario utilizzare il coperchio pretagliato (C - fig. 1 a pag. 12) asportando il dia-framma C2, al posto del coperchio senza pretaglio (D - fig. 1 a pag. 12).

COLLEGAMENTO USCITA FUMI DAL RETRO

Per configurare la stufa con uscita fumi posteriore è sufficiente allentare la fascetta di bloccaggio (F-fig.5/6) del gomito di raccordo e ruotare lo stesso di 90°. Così facendo è possibile collegare il tubo posteriormente facendolo passare attraverso il foro presente nella parte inferiore dello schienale in lamiera.

COLLEGAMENTO USCITA FUMI LATERALE

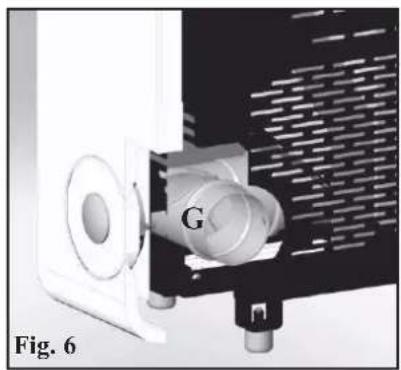

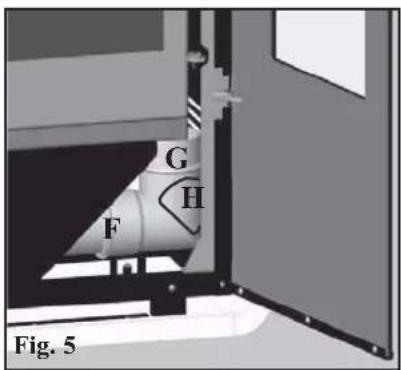

Asportando il gomito (G-fig.6) è possibile collegare il tubo di uscita fumi lateralmente (fig. 7) attraverso il foro presente nel fianco in ceramica. In questo caso è sufficiente asportare il diaframma pretagliato dal fianco destro in lamiera del supporto ceramiche laterali per consentire il passaggio del tubo (in questo caso il tappo in ceramica non viene utilizzato). Il gomito (G) può essere utilizzato esternamente come raccolta condensa.

G H F Fig. 5

È indispensabile che venga predisposta dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80 cm², che garantisca sufficiente alimentazione di aria per la combustione.

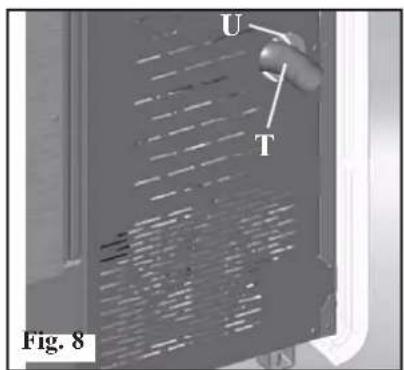

Sul retro della stufa è predisposto un foro (U - fig. 8) per realizzare una presa d'aria collegata direttamente con l'esterno mediante tubazione.

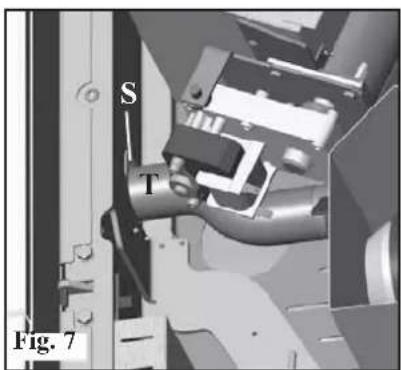

Aprendo l'antina anteriore sinistra (fig.7) è possibile disinnestare il tubo flcssibile (T) dal suo supporto (S) e farlo transitare attraverso il foro (U) sulla schiena della stufa.

Lo stesso tubo (T) dovrà poi essere collegato con l'esterno.

E' necessario predisporre la presa d'aria, collegata con l'esterno, nel caso di installazione della stufa a muro. In questo caso è necessario proteggere con una rete l'ingresso dell'aria, di cui va garantita una sezione libera di almeno 12 cm². Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve.

Deve inoltre terminare con un tratto a 90° gradi verso il basso o con una protezione dal vento.

S T Fig. 7

U T Fig. 8

INSTALLAZIONE

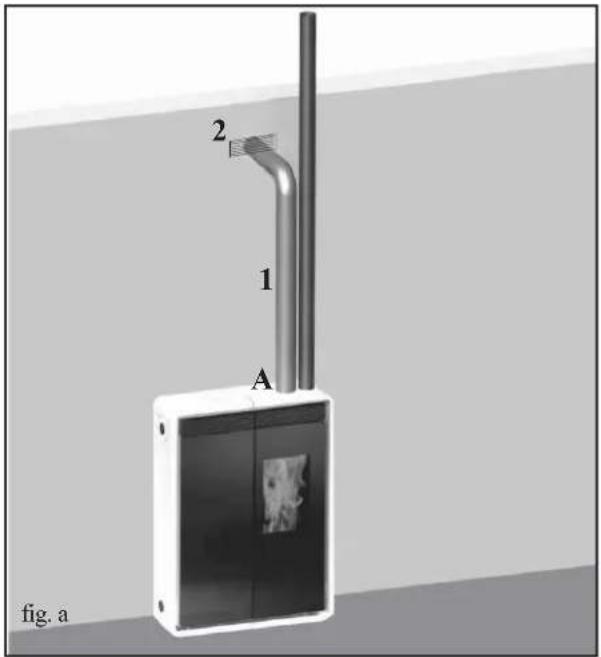

KIT 8 (cod. 297360)

N.B.: LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

• Definire il posizionamento della stufa rispetto la muratura (fig. a).
• Attivare la leva di comando canalizzazione aria calda (vedi pag. 12).
• Sistemare la stufa nella posizione definitiva e fissarla a muro mediante le squadrette (A) e le staffe (B) fornite in dotazione, oppure utilizzare sistemi alternativi che garantiscano la stabilità della stufa (vedi pag. 11).
• Estendere il tubo di alluminio (2) per la canalizzazione dell'aria calda, senza collegarlo al bocchettone della stufa.
• Calzare il tubo in alluminio al bocchettone uscita aria calda (A).
• Installare la bocchetta terminale (3) e il relativo tubo in alluminio (2).

È importante ricordare l'importanza di opportuna coibentazione del tubo in cui passa l'aria calda per evitare dispersioni. Sono da evitare il più possibile curve dei tubi stessi.

2 1 A fig. a

	KIT 8	n° cod.
-	fascetta bloccaggio tubo	2 461	60
1	Tubo ∅ 10	1 162	520
2	Bocchetta terminale	1 293	430

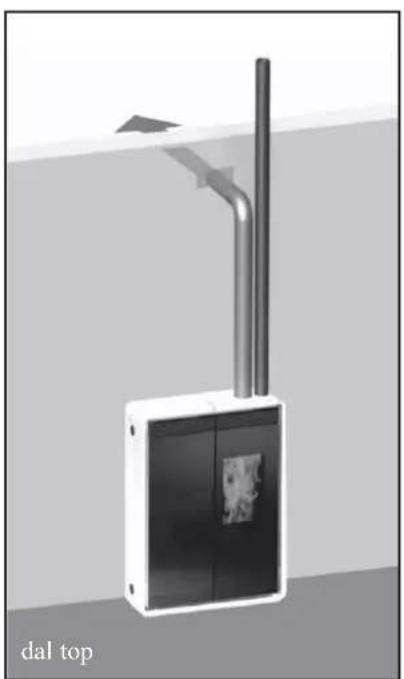

ESEMPI DI CANALIZZAZIONE ARIA CALDA E USCITA FUMI

Per la 1ºAccensione è indispensabile rivolgersi al centro assistenza tecnica Edilkamin di zona (CAT), (per informazioni consultare il sito www.edilkamin.com) che tarerà la stufa in base al tipo di pellet e alle condizioni di installazione attivando così la garanzia.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verificare:

=> La corretta installazione.
=> L'alimentazione elettrica.
=> La chiusura della porta, che deve essere a tenuta (portello interno destro).
=> La pulizia del crogiolo.
=> La presenza sul display dell'indicazione di stand-by (data, potenza o temperatura lampeggiante).

Caricamento del pellet nel serbatoio

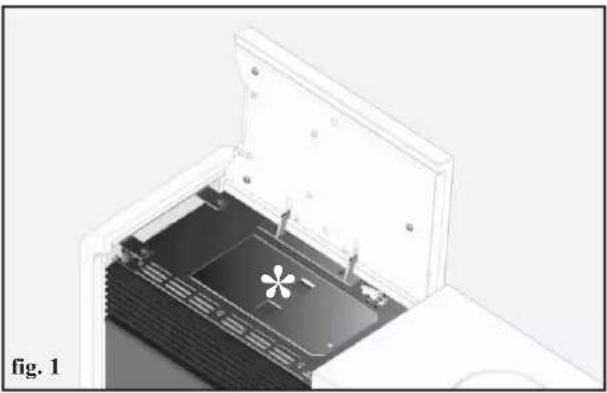

Per accedere al serbatoio aprire il top in ceramica/acciaio sinistro * (fig. 1-2).

IL TOP IN CERAMICA E' MOLTO FRAGILE.

ACCOMPAGNARLO LENTAMENTE DURANTE LA FASE DI APERTURA E CHIUSURA.

ATTENZIONE :

utilizzare apposito quanto in dotazione se si carica la stufa mentre è in funzione e quindi calda.

NOTA sul combustibile.

TINY - KELLY sono progettate e programmate per bruciare pellet di legno di diametro di 6 mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento delle stufe è indispensabile NON bruciarvi altro. L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri - lunghezza massima : 40 mm - umidità massima : 8 % - resa calorica : 4300 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una nuova taratura delle stufe, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1° accensione.

L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcizia del vetro, incombusti, ...

Una semplice analisi del pellet può essere condotta visivamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

ISTRUZIONI D'USO

RADIOCOMANDO DI SERIE PER MODELLO TINY

Serve per gestire tutte le funzioni per l'utilizzo.

Legenda tasti e display:

: per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo)

+/- : per incrementare / decrementare le diverse regolazioni

A : per selezionare il funzionamento Automatico

M : per selezionare il funzionamento Manuale e per accedere ai menù di controllo e programmazione

- icona lampeggiante: radiocomando in ricerca di rete

- icona fissa: radiocomando con collegamento attivo

batteria scarica

tastiera bloccata (premere "A" e "M" in contemporanea

per qualche secondo per bloccare o sbloccare la tastiera)

programmazione attivata

88.8° A

display alfanumerico composta da 16 cifre disposte in due righe da 8 cifre ciascuna

- icona lampeggiante: stufa in fase di accensione

- icona fissa: stufa in fase di lavoro

funzione di regolazione manuale

(appare sul display il valore della potenza di lavoro)

funzione automatica

(appare sul display il valore della temperatura)

Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra.

- Posizione Stand-by:

si visualizza la temperatura ambiente (20°C), i Kg di pellet rimasti (15Kg) nel serbatoio e l'ora corrente (15:33)

- Fase di lavoro manuale:

si visualizza la potenza impostata (Power 1), la temperatura ambiente (20°C), i Kg di pellet e l'autonomia residua (15Kg 21H)

- Fase di lavoro automatica:

si visualizza la temperatura impostata (Set 22°C), la temperatura ambiente (20°C), i Kg di pellet e l'autonomia residua (15Kg 21H).

NON PREMERE PIU' VOLTE IL TASTO

N.B.: Se il radiocomando non viene utilizzato per alcuni secondi, il dispaly si oscura, perché viene attivata la funzione di risparmio energetico. Il display si riattiva premendo un tasto qualsiasi.

ISTRUZIONI D'USO

SEGUE: radiocomando di serie per modello Tiny

Riempimento coclea.

Al primo utilizzo o in caso di svuotamento completo del serbatoio del pellet, per riempire la coclea premere contemporaneamente i tasti “+” e “-” dal radiocomando, per qualche secondo; dopo di che, lasciati i tasti, a display compare la scritta “RICARICA”.

L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata per esaurimento pellet, a fine operazione svuotare il crogiolo prima di accendere.

E' normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare.

Accensione automatica

Ad inserto in stand by, premendo per 2" il tasto radiocomando, si avvia la procedura di accensione e viene visualizzata la scritta "AVVIO", contemporaneamente ha inizio un conto alla rovescia in secondi (da 1020 a 0). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fiamma.

Accensione manuale

In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi a sufficienza o di temporanea non funzionalità della resistenza stessa, è possibile usare per l'accensione della “diavolina”.

Introdurre nel crogiolo un pezzetto di “diavolina” ben accesa, chiudere la porta e premere adi radiocomando.

REGOLAZIONE POTENZA

- Funzionamento manuale da radiocomando

A stufa in funzione, premendo una volta il tasto "M" sul radiocomando viene visualizzata a display la scritta "POTENZA P" (con indicazione della potenza in cui l'inserto sta lavorando), premendo i tasti "+" o "-" è possibile incrementare o decrementare la potenza di lavoro dell'inserto (da "POTENZA P1" a "POTENZA P5").

- Funzionamento automatico da radiocomando

Premendo il tasto "A" si commuta a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per impostare la temperatura da 5°C a 35°C utilizzare i tasti "+" e "-" e l'inserto regola la potenza di lavoro per raggiungere la temperatura impostata. Se si imposta una temperatura inferiore a quella del locale, l'inserto rimarrà in "POTENZA P1".

Spegnimento

A stufa funzionante premendo per 2" il tasto "e" radiocomando si avvia la procedura di spegnimento sul display viene visualizzato il conto alla rovescia da 9 a 0 (per un totale di 10 minuti).

La fase di spegnimento prevede:

• Interruzione caduta pellet.
• Ventilazione al massimo.
• Motore espulsione fumi al massimo.

Non staccare mai la spina durante la fase di spegnimento.

ISTRUZIONI D'USO

SEGUE: radiocomando di serie per modello Tiny

OPERAZIONI EFFETTUABILI SOLO CON RADIOCOMANDO

Regolazione orologio

Premendo per 2" il tasto "M" si accede al Menù "OROLOGIO" che consente di impostare l'orologio interno alla scheda elettronica. Premendo successivamente il tasto "M", appaiono in sequenza e possono essere regolati i seguenti dati: Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta SALVATAGGIO?? da confermare con "M" permette di verificare l'esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display la scritta Salvataggio).

Programmatore orario settimanale

Premendo per 2 secondi il tasto "M" dal radiocomando si accede alla regolazione dell'orologio e premendo il tasto “+” si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione "PROGRAM. ON/OFF".

Questa funzione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "M" appare una delle seguenti possibilità:

NO PROG (nessun programma impostato)

PROGRAMMA GIORN. (unico programma per tutti i giorni)

PROGRAMMA SETT. (programma specifico per ogni singolo giorno)

Con tasti “+” e “-” si passa da un tipo di programmazione all'atro.

Confermando col tasto "M" l'opzione "PROGRAMMA GIORN." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzando "PROGRAMMA GIORN." il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.

Premendo successivamente il tasto “+” si possono visualizzare:

- NO PROG.

- 1° progr. (una accensione e uno spegnimento al giorno), 2° progr. (idem), 3° progr. (idem)

Usare il tasto “—” per visualizzare in ordine inverso.

Se si seleziona 1° programma viene visualizzata l'ora della accensione.

A display compare: 1 “ACCESO” ore 10; con il tasto “+” e “-” si varia l'ora e si conferma col tasto "M".

A display compare: 1 “ACCESO” minuti 30; con il tasto “+” e “-” si variano i minuti e si conferma col tasto "M".

Analogamente per il momento dello spegnimento da programmare e per le successive accensioni o spegnimenti. Si conferma premendo "M" all'apparizione della scritta SALVATAGGIO?? sul display.

Confermando "PROGRAMMA SETT." si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu ; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, utilizzando i tasti “+” e “-” e confermando col tasto "M", si proseguirà con la programmazione con la stessa modalità con la quale si esegue un "PROGRAMMA GIORN.", scegliendo per ogni giorno della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari.

in caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto

, a display comparirà NO SALVATAGGIO.

Variazione carico pellet

Premendo per due secondi il tasto "M" dal radiocomando e scorrendo le indicazioni del display con i tasti "+" e “—”, si incontra la descrizione "Menù utente", poi confermando appare la scritta "ADJ-PELLET e ADJ-TIRAGGIO".

Se impostiamo “Autoreg. ON” il sistema regola in automatico la caduta del pellet, invece se impostiamo “Autoreg. OFF” possiamo correggere manualmente la caduta del pellet, variandone la portata in termini percentuali (+/- 30 %).

Confermando questa funzione con il tasto menù si accede ad una regolazione del caricamento del pellet, diminuendo il valore impostato si diminuisce il caricamento del pellet, incrementando il valore impostato si aumenta il caricamento del pellet. Questa funzione può essere utile nel caso in cui sia cambiato il tipo di pellet per il quale è stato tarato l'inserto e sia quindi necessaria una correzione del caricamento.

Se tale correzione non fosse sufficiente contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo assetto di funzionamento.

Nota sulla variabilità della fiamma: Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (NB:che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

ISTRUZIONI D'USO

SEGUE: radiocomando di serie per modello Tiny

SEGNALAZIONE RISERVA

La stufa è dotata di funzione elettronica per il rilevamento del quantitativo di pellet residuo nel serbatoio.

Il sistema di rilevamento, integrato all'interno della scheda elettronica permette di monitorare in qualsiasi momento quante ore e Kg mancano all'esaurimento pellet. È importante per il corretto funzionamento del sistema che durante la prima accessione (a cura del CAT) venga eseguito il seguente procedimento.

1° Accensione/Collaudo a cura del Centro Assistenza Tecnica autorizzato Edilkamin (CAT)

La messa in servizio deve essere eseguita come prescritto dalla norma UNI 10683 punto 3.21.

Detta norma indica le operazioni di controllo da eseguire sul posto, finalizzate ad accertare il corretto funzionamento del sistema.

Sistema riserva pellet

Prima di attivare il sistema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzare l'inserto fino ad esaurimento del combustibile caricato.

Ciò al fine di ottenere un breve rodaggio del sistema.

Dopo di che è possibile riempire completamente il serbatoio e quindi mettere in funzione l'inserto.

Durante il funzionamento, nel momento in cui sarà possibile caricare un intero sacchetto da 15 Kg di pellet, apparirà a display, lampeggiando ad intermittenza, la scritta “RISERVA”.

A questo punto dopo aver versato un sacchetto di pellet, è necessario inserire in memoria l'avvenuto carico dei 15 Kg. A tal fine procedere come segue:

1. premere il tasto "M" (per circa 3-4 secondi) fino alla comparsa della scritta "OROLOGIO".
2. premere il tasto “+” fino alla comparsa della scritta “RISERVA”.
3. premere il tasto "M" per la comparsa della seguente videata,

Kg residui nel serbatoio

PELLET KG 07 + 15* Kg caricati

quindi con il tasto “+” portare la cifra (*) al valore pari ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).

1. premere il tasto "M" per confermare
2. premere il tasto per uscire.

A seguito dell'effettuazione dell'operazione di cui sopra il sistema dopo il consumo di 15 Kg farà nuovamente apparire lampeggiando ad intermittenza la scritta "RISERVA".

Dopo di che dovrà essere ripetuta l'operazione procedendo dal punto 1 al punto 5.

PULSANTE DI EMERGENZA

Nel caso in cui il radiocomando fosse guasto, è possibile accedere alle funzioni di base tramite un pulsante di emergenza rosso, posizionato sotto il portello esterno, sulla destra (vedi fig.7).

Premere il pulsante una o più volte per attivare la funzione desiderata:

1. A STUFA SPENTA

premendo il pulsante rosso per 2" si accende.

1. A STUFA ACCESA

premendo il pulsante rosso per 2" si spegne.

1. A STUFA ACCESA

modalità manuale, premendo il pulsante rosso si passa da P1 sino a P5.

1. A STUFA ACCESA

modalità automatica, premendo il pulsante rosso si passa da 5°C a 30°C.

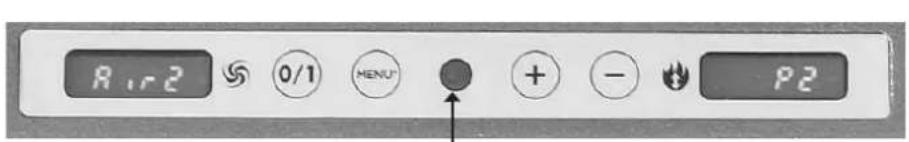

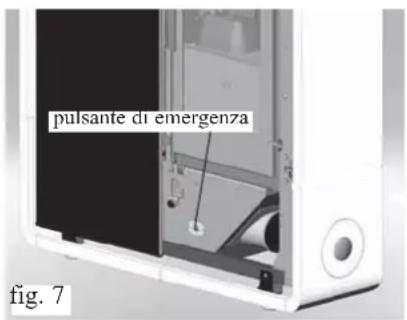

pulsante di emergenza fig. 7

ANTENNA RADIO

La stufa dialoga con il comando remoto tramite onde radio. Il segnale radio è ricevuto dal radiocomando tramite una piccola antenna integrata nella scheda elettronica.

ISTRUZIONI D'USO

TELECOMANDO cod. 633280 OPTIONAL PER MODELLO KELLY

[Non-Text]

: tasto accensione/spegnimento

• : tasto per incrementare la potenza/temperatura di lavoro (all'interno di un menù incrementa la variabile visualizzata)
• : tasto per decrementare la potenza/temperatura di lavoro (all'interno di un menù decrementa la variabile visualizzata)

A : tasto per passare alternativamente dalla funzione manuale a quella automatica

M : tasto per passare alternativamente dalla funzione automatica a quella manuale

Un telecomando infrarosso si identifica facilmente da un radiocomando perché ha il led di trasmissione in punta (vedi foto"A").

L'accensione della retroilluminazione dei tasti alla pressione di uno degli stessi, indica che il telecomando sta trasmettendo il segnale; il "beep" proveniente dalla stufa ne conferma la riccezione.

PORTATA

- Il telecomando trasmette con segnale infrarosso, il led di trasmissione segnale deve essere in linea visiva con il led di ricezione della stufa perché vi sia una corretta trasmissione, in campo libero quindi privo di ostacoli, è possibile coprire una distanza di 4-5mt.

DURATA BATTERIE

- Il telecomando funziona con 3 batterie alcaline da 1,5V size AAA, la durata delle batterie dipende dell'uso, ma copre comunque abbondantemente l'utilizzo dell'utente medio per un intera stagione.

• La temperatura di lavoro è: 0-40°C
• La corretta temperatura di stoccaggio è : -10/+50°C
• Umidità di lavoro: 20-90% U.R. senza condensa
• Grado di protezione: IP 40
• Peso del telecomando con pile inserite: 160gr

ISTRUZIONI D'USO

Pannello sinottico per modello Kelly

Tasto 0/1 del pannello

Per accendere o spegnere la stufa e uscire dalla programmazione oraria (prog).

Tasto MENÙ del pannello

Commuta il funzionamento della stufa da Manuale ad Automatico e viceversa e permette di entrare nella programmazione oraria (prog) e per spostarsi dalla regolazione della potenza alla regolazione della temperatura.

Tasti "+ e -" del pannello

Permettono di spostarsi all'interno della programmazione oraria (prog) e per regolare la temperatura o la potenza impostata.

R1r2 0/1 MENU + - P2

Ricettore Telecomando

Indicazione del display

Ac: Fase di accensione (comparsa della fiamma)

Ar: seconda fase di accensione (stabilizzazione della fiamma) prima della fase di lavoro

Of: fase di spegnimento di durata 10 minuti

P1 o P2 o P3: livello di potenza impostato

8-29: temperatura impostata per il funzionamento in automatico

H1..H7: blocco con identificativo del problema (vedere pag. 27)

Pu: pulizia automatica crogiolo in atto

ηη: attesa fermo motore, attendere qualche decina di secondi prima di impartire altri comandi.

Quando la stufa è in stand by mostra lampeggiante la modalità di funzionamento con cui ripartire e l'ora.

Riempimento coclea

Nel caso si svuoti completamente il serbatoio del pellet, per riempire la coclea premere contemporaneamente i tasti + e -.

L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata perché è finito il pellet.

E' normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare.

Accensione automatica

A stufa in stand by, premendo per 2" il tasto 0/1 si avvia la procedura di accensione e viene visualizzata la scritta Ac per alcuni minuti (la fase di accensione non è a tempo predeterminato: la sua durata è abbreviata automaticamente se la scheda rileva il superamento di alcuni test).

Dopo circa 5 minuti compare la fiamma. E' normale che nel crogiolo si sviluppi un pò di fumo prima della fiamma.

Compare quindi la scritta Ar fino a stabilizzazione della fiamma.

Accensione manuale

In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della resistenza è possibile usare per l'accensione della diavolina.

Introdurre nel crogiolo un pezzo di diavolina ben accesa, chiudere la porta e premere 0/1.

REGOLAZIONE POTENZA (a stufa in funzione si passa da una modalità all'altra premendo tasto MENU)

- Funzionamento manuale

Si regola la potenza di lavoro (da P1 a P3) e la ventilazione.

ISTRUZIONI D'USO

SEGUE: Pannello sinottico per modello Kelly

- Funzionamento automatico

Si regola temperatura che si vuole raggiungere nel locale, la stufa regola la potenza di lavoro per raggiungerla (P3) o mantenerla (P1).

Se si imposta una temperatura inferiore a quella del locale, la stufa lavora in P1, consumando la quantità corrispondente di pellet.

Nota sulla variabilità della fiamma

Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

Spegnimento

A stufa funzionante premendo per 2" il tasto 0/1 si avvia la procedura di spegnimento e viene visualizzato "of" (per un totale di 10 minuti)

La fase di spegnimento prevede:

• Interruzione caduta pellet.
• Ventilazione al massimo.
• Motore espulsione fumi al massimo.

Non staccare mai la spina durante lo spegnimento.

PROGRAMMATORE ORARIO SETTIMANALE INCORPORATO NEL PANNELLO

Il concetto del programmatore orario settimanale incorporato nel pannello centrale

Sono disponibili 3 programmi orari di accensione da impostare:

Pr01 con ora di accensione e spegnimento da impostare

Pr02 con ora di accensione e spegnimento da impostare

Pr03 con ora di accensione e spegnimento da impostare

In ognuno dei giorni della settimana (day1=lunedì;day2=martedì...day7=domenica) si può attivare uno o più dei tre programmi disponibili.

In standby il display mostra alternativamente modalità di accensione (P1, P2 o P3 o una temperatura) e l'ora corrente.

Regolare l'ora corrente

Tenendo premuto il tasto MENU' per circa due secondi, compare tS premendo per tre volte il tasto MENU' compare Prog, premendo il tasto "-" compare SEt premendo il tasto MENU' compare l'ora corrente, che è possibile modificare con il tasto "-" abbassando di 1 minuto per volta e con il tasto "+" alzando di 15 minuti per volta. Sistemata così l'ora, si conferma con il tasto MENU' e compare day n° (day1=lunedì; day2=martedì... day7=domenica) che si può variare coi tasti "-" c "+".

Confermando con MENU' compare Prog, premendo il tasto 0/1 si esce dalla regolazione ora corrente.

Attivazione programmazione oraria

Tenendo premuto il tasto MENU' per circa due secondi, compare tS premendo per tre volte il tasto MENU' compare Prog, premendo il tasto "+" compare Pr OF e premendo il tasto MENU' compare OFF, premendo il tasto "+" o il tasto "-" compare ON, si conferma con il tasto MENU' e si visualizza Prog. Premendo il tasto O/1 si ritorna in standby.

La stufa in modalità Pr On può recepire comandi di accensione e spegnimento temporizzato.

Impostazione di un programma (es. Pr01)

Tenendo premuto il tasto MENU' per circa due secondi, compare tS premendo per tre volte il tasto MENU' compare Prog, premendo il tasto "+" per due volte compare Pr1 premendo il tasto MENU' compare On P1 e l'ora a cui si vuole impostare l'accensione, che può essere variata con i tasti "+" e "-" di 10 minuti in 10 minuti. Premendo il tasto MENU' si conferma e compare Of P1 e l'ora a cui si vuole impostare lo spegnimento, che si può variare con i tasti "+" e "-" di 10 minuti in 10 minuti.

Premendo MENU' si conferma e compare "Of d1" (cioè che il programma 1 non è attivo nel giorno 1, lunedì), che si può variare in Ond1(cioè che il programma 1 è attivo nel giorno 1, lunedì), con i tasti "+" e "-".

Si passa al secondo giorno, martedì con MENU' e in maniera analoga fino a day7.

Premendo ancora il tasto MENU' compare Prog e per uscire premere il tasto 0/1.

In maniera analoga si impostano ora di accensione e spegnimento di Pr 2 e Pr 3 e si può decidere quali giorni attivarli o disattivarli.

MANUTENZIONE

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente. Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

PER ACCEDERE COMODAMENTE A TUTTI GLI ORGANI ELETTRO-MECCANICI È SUFFICIENTE APRIRE L'ANTINA SINISTRA DELLA STUFA. L'ANTINA È TENUTA FERMA NELLA POSIZIONE DI CHIUSURA TRAMITE UNA VITE, DA RIMUOVERE SOLO IN CASO DI NECESSITA' DI ISPEZIONE A CURA DEL CENTRO ASSISTENZA TECNICO.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica

• Deve essere effettuata con l'aiuto di un aspirapolvere (vedi optional pag. 29).
  • L'intera procedura richiede pochi minuti.

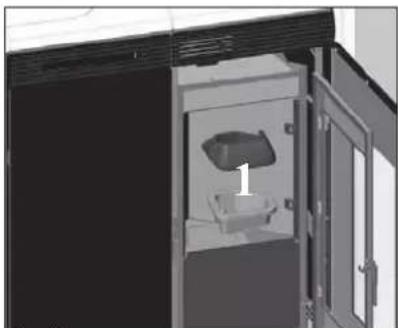

• Aprire l'antina di destra, estrarre il crogiolo (1 - fig. A) e rovesciare i residui nel cassetto cenere (3 - fig. C).
  • NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.
• Estrarre il cielino (2 - fig. B) e rovesciare i residui nel cassetto cenere (3 - fig. C).
• Estrarre e svuotare il cassetto cenere (3 - fig. C) in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde c/o braci).
• Aspirare all'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
• Togliere il crogiolo (1 - fig. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni delle asole.
• Aspirare il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua sede.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici

MANUTENZIONE SETTIMANALE

• Consiste nella pulizia del focolare (con scovolo) dopo aver tolto il cassetto cenere (3 - fig. C).
• Svuotare il serbatoio pellet e aspirarne il fondo.

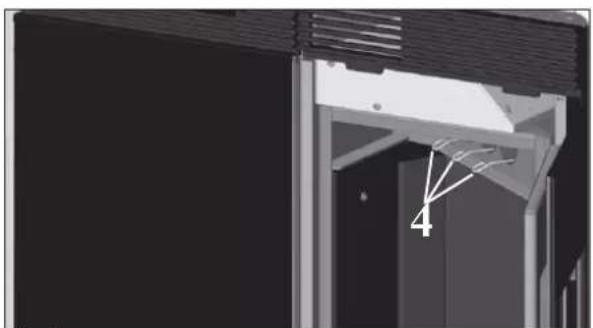

• Agirc sugli scovoli (4 - fig. D), aspirare i 3 tubi sottostanti (5 - fig. E)
• Pulire la camera di combustione e l'estrattore fumi (6 - fig. E).

MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica)

Consiste nella:

• Pulizia generale interna ed esterna
• Pulizia accurata dei tubi di scambio
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia ventilatori, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
- Pulizia condotto fumi (vedi pulizia settimanale)
- Pulizia del vano ventilatore estrazione fumi, pulizia sensore di flusso, controllo termocoppia.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
• Pulizia /controllo del Pannello Sinottico
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
- Sostituzione della guarnizione portello
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento

In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.

ATTENZIONE !!!

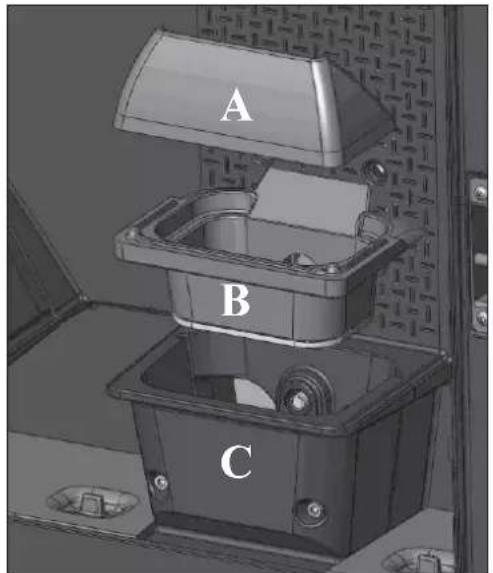

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) (figura 1) con il crogiolo inferiore (B) (figura 1) può compromettere il funzionamento della stufa.

Quindi prima dell'accensione della stufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (figura 2).

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

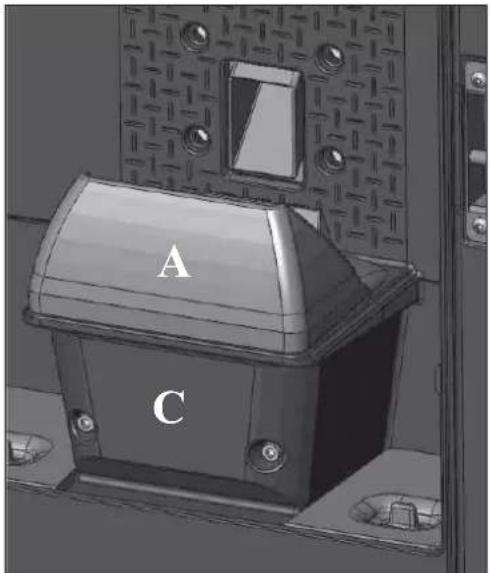

A B C

fig. 1

A C

fig. 2

CONSIGLI PER POSSIBILI INCONVENIENTI TINY

In caso di problemi la stufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (600 secondi con riscontro sonoro) e quindi premere il tasto

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Verifica/flu. aria (interviene se il sensore di flusso rileva flusso aria comburente insufficiente).

spegnimento per mancanza depressione in camera di combustione

Il flusso può essere insufficiente se c'è portello aperto, tenuta non perfetta del portello (es. guarnizione), se c'è problema di aspirazione aria o di espulsione fumi, oppure crogiolo intasato.

Controllare:

• chiusura portello
• canale di aspirazione aria comburente (pulire facendo attenzione agli elementi del sensore di flusso):
• pulire il sensore di flusso con aria secca (tipo per tastiera di PC)
• posizione stufa: non deve essere addossata al muro
• posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
• canale da fumo (pulire)
• installazione (se non è a norma e presenta più di 2-3 curve, lo scarico fumi non è regolare)

Se si sospetta un malfunzionamento del sensore, fare collaudo a freddo. Se variando le condizioni, aprendo il portello ad esempio, il valore visualizzato non cambia, è un problema di sensore.

L'allarme depressione può verificarsi anche durante la fase di accensione, in quanto il sensore di flusso inizia a monitorare dal 90" dopo lo start ciclo accensione.

2) Verifica/estratt. (interviene se il sensore giri estrattore fumi rileva un'anomalia) spegnimento per anomalia al sensore giri del motore espulsione fumi

• controllare funzionalità estrattore fumi (collegamento sensore di giri)
• controllare pulizia canale da fumo
• controllare impianto elettrico (messa a terra)
• controllare scheda elettrica

3) Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma) spegnimento per crollo temperatura fumi

La fiamma può essere mancata perché

• manca pellet
• troppo pellet ha soffocato la fiamma
• è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi)

4) BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fiamma o non è raggiunta la temperatura di avvio). spegnimento per temperatura fumi non corretta in fase di accensione.

Distinguere i due casi seguenti:

NON è comparsa fiamma	E' comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio
Verificare:posizionamento e pulizia del crogiolofunzionalità resistenza di accensionetemperatura ambiente (se inferiore 3°C serve diavolina) e umidità. Provare ad accendere con diavolina.	Verificare:funzionalità termocoppiatemperatura di avvio impostata nei parametri

CONSIGLI PER POSSIBILI INCONVENIENTI TINY

5) Mancata/Energia (non è un difetto della stufa).

spegnimento per mancanza energia elettrica

Verificare allacciamento elettrico e cali di tensione.

6) Guasto/TC (interviene se la termocoppia è guasta o scollegata)

spegnimento per termocoppia guasta o scollegata

Verificare collegamento della termocoppia alla scheda: verificare funzionalità nel collaudo a freddo.

7) °C fumi/alta (spegnimento per eccessiva temperatura dei fumi)

spegnimento per superamento temperatura massima fumi.

Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, "deriva" del motoriduttore, mancanza di presa aria nel locale.

Radiocomando inefficiente:

• avvicinarsi al ricettore della stufa
• controllare e nel caso cambiare la pila

Aria in uscita non calda:

- pulire lo scambiatore dall' interno del focolare utilizzando le apposite aste (vedi pagina 23).

Durante la fase di accensione "salta il differenziale" (per il Centro Assistenza Tecnica CAT)

- Verificare umidità della resistenza di accensione

Mancata accensione:

- Pulire crogiolo.

"Control. Batteria"

La stufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda.

NOTA 1

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul radiocomando, premendo il tasto Si raccomanda di non far ripartire la stufa prima di aver verificato l'eliminazione del problema.

NOTA 2

Dopo 1000 kg di pellet consumati, a display compare lampeggiante la scritta “manutenz_ione”.

La stufa funziona, ma è necessario far eseguire dal CAT abilitato una manutenzione straordinaria.

CONSIGLI PER POSSIBILI INCONVENIENTI KELLY

In caso di problemi la stufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti con riscontro sonoro) e quindi premere il tasto 0/1.

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) H1 Allarme depressione (interviene se il sensore di flusso rileva flusso aria comburente insufficiente) spegnimento per mancanza depressione in camera di combustione

Il flusso può essere insufficiente se c'è portello aperto, tenuta non perfetta del portello (es. guarnizione), se c'è problema di aspirazione aria o di espulsione fumi, oppure crogiolo intasato.

Controllare:

• chiusura portello
• canale di aspirazione aria comburente (pulire facendo attenzione agli elementi del sensore di flusso):
• pulire il sensore di flusso con aria secca (tipo per tastiera di PC)
• posizione stufa: non deve essere addossata al muro
• posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
• canale da fumo (pulire)

- installazione (se non è a norma e presenta più di 2-3 curve, lo scarico fumi non è regolare)

Se si sospetta un malfunzionamento del sensore, fare collaudo a freddo. Se variando le condizioni, aprendo il portello ad esempio, il valore visualizzato non cambia, è un problema di sensore.

L'allarme depressione può verificarsi anche durante la fase di accensione, in quanto il sensore di flusso inizia a monitorare dal 90" dopo lo start ciclo accensione.

2) H2 Avaria motore espulsione fumi (interviene se il sensore giri estrattore fumi rileva un'anomalia) spegnimento per anomalia al sensore giri del motore espulsione fumi

• controllare funzionalità estrattore fumi (collegamento sensore di giri)
• controllare pulizia canale da fumo
• controllare impianto elettrico (messa a terra)
• controllare scheda elettrica

3) SF (H3) Stop fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma) spegnimento per crollo temperatura fumi

La fiamma può essere mancata perché

• manca pellet
• troppo pellet ha soffocato la fiamma
• è intervenuto il termostato di massima (caso raro perché ci sarebbe Over temperatura fumi)

4) AF (H4) Accensione fallita (interviene se in un tempo massimo di 15 minuti non compare fiamma e non è raggiunta la temperatura di avvio). Spegnimento per temperatura fumi non corretta in fase di accensione. Distinguere i due casi seguenti.

NON è comparsa fiamma E' comparsa fiamma ma dopo la scritta Ar è comparso AF
Verificare:- posizionamento e pulizia del crogiolo- arrivo al crogiolo di aria comburente- funzionalità resistenza- temperatura ambiente (se inferiore 3°C serve diavolina) e umiditàProvare ad accendere con diavolina	Verificare: (solo per il CAT)- funzionalità termocoppia- temperatura di avvio impostata nei parametri

CONSIGLI PER POSSIBILI INCONVENIENTI KELLY

5) H5 Blocco:black-out (non è un difetto della stufa).

spegnimento per mancanza energia elettrica

Verificare allacciamento elettrico e cali di tensione.

6) H6 Termocoppia guasta (interviene se la termocoppia è guasta o scollegata)

spegnimento per termocoppia guasta o scollegata

Verificare collegamento della termocoppia alla scheda: verificare funzionalità nel collaudo a freddo.

7) H7 Over temp. fumi (specgnimento per cccessiva temperatura dei fumi)

spegnimento per superamento temperatura massima fumi.

Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, "deriva" del motoriduttore, mancanza di presa aria nel locale.

8) Batt. 1 - Batt. 2

La stufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda.

Contattare il CAT.

Pannello sinottico spento:

- controllare che il cavo di alimentazione sia collegato controllare fusibile (sulla presa di alimentazione)

Telecomando (OPTIONAL) inefficiente:

• avvicinarsi al ricettore della stufa

• controllare e nel caso cambiare la pila

Aria in uscita non calda:

- pulire lo scambiatore dall'interno del focolare utilizzando le apposite aste (vedi pagina 21).

Durante la fase di accensione "salta il differenziale" (per il Centro Assistenza Tecnica CAT)

- Verificare umidità della resistenza di accensione

Mancata accensione:

- Pulire crogiolo.

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul pannello, premendo il tasto 0/1 Si raccomanda di non far ripartire la stufa prima di aver verificato la avvenuta eliminazione del problema.

Importante riferire al CAT (centro assistenza tecnica) le segnalazioni sul pannello.

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Messa in servizio effettuata da CAT abilitato che ha rilasciato la garanzia e il libretto di manutenzione
  • Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico della stufa
• Il canale da fumo presenta: massimo 2 curve
  massimo 2 metri in orizzontale
  • comignolo oltre la zona di reflusso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cencre sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inserito nell'apposito vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

OPTIONAL

COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA (cod. 281900)

E' possibile ottenere l'accensione a distanza facendo collegare dal CAT (centro assistenza tecnica) il combinatore telefonico alla porta seriale dietro la stufa, tramite cavetto optional (TINY cod. 621240 - KELLY cod. 620550)

Telecomando senza display (KELLY cod. 633280)

ACCESSORI PER LA PULIZIA

Utile per la pulizia del vetro ceramico

Utile per la pulizia del focolare.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiatura elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconscgnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

Dear Sir/Madam

MANUTENZIONE SETTIMANALE
