NAUDOJIMO INSTRUKCIJA TINY EDILKAMIN

Sveikiname ir dékojame, kad pasirinkote mūsų gaminį. Prieš pradėdami naudoti šį gaminį, siekiant visiškai saugiai gauti geriausius rezultatus, prašome atidžiai perskaityti šį dokumentą.

Dėl papildomos informacijos ar pagalbos kreipkitės i ATSTOVA, iš kurio pirkote gamini arba apsilankykite mūsų svetainėje www.edilkamin.com ir spauskite mygtuką ATSTOVAI.

PASTABA

-Išemę iš pakuotės, patikrinkite, ar komplekte yra visos dalys ir jos nėra pažeistos (danga, Tiny serijos nuotolinio valdymo įrenginys, jungiamosios movos, garantijos knygelė, pirštīnės, techninių duomenų lapas, mentelė, sausiklis).

Esant neatitikimams, nedelsiant susisiekite su gaminio pardavėju. Tokiu atveju būtina pateikti garantijos knygelės kopiją ir galiojanti pirkimo čekį.

-Ivedimas i eksploataciją/testavimas

Ivedimo i eksploataciją ir testavimo darbus privalo atlikti ATSTOVAS. To nepadarius, garantija negalios. Ivedant i eksploataciją, pagal standarto UNI 10683/2012 reikalavimus, atliekami keli įmontuotos krosnies patikrinimai, siekiant nustatyti teisingą sistemos veikimą ir jos atitikti galiojantiems teisės aktams.

-Gamintojas neprisiima atsakomybės už žalą, atsiradusią dėl netinkamo gaminio montavimo, netinkamos priežiūros ar netinkamo naudojimo.

-Pirkinio etiketė, būtina katilo identifikavimui, yra tvirtinama:

-paketo viršuje;

-garantijos knygelėje, esančioje pakuros viduje;

-ant ID plokštelės, pritvirtintos užpakalinėje įrenginio pusėje;

Ši dokumentą būtina išsaugoti kartu su galiojančiu pirkimo čekiu. Jame pateiktus duomenis būtina nurodyti prašant informacijos ir pateikti atliekant aptarnavimo darbus;

-Visi paveikslėliai pateikiami tik iliustravimo tikslais, faktiniai produktai gali skirtis.

Žemiau pasirašes EDILKAMIN S.p.a., kurios buveinės adresas yra Via Vincenzo Monti 47-20123 Milanas-Italija-VAT IT192220192

Atsakingai pareiškia, kad:

Granulinis katilas-krosnis atitinka reglamento ES 305/2011 (CPR) ir darniojo Europos Standarto EN 14785-5:2006 reikalavimus.

MEDŽIO GRANULIŲ KATILAS, prekinis ženklas EDILKAMIN, pavadinimas TINY-KELLY

Pagaminimo metai: Bazinių duomenų plokštelė Eksploatacinių

savybių deklaracija (DoP – EK 053): baziniai duomenys numerio plokštelė

Medienos granulių krosnis TINY-KELLY atitinka šių Europos Direktyvų reikalavimus:

2006/95/EB – Žemos įtampos direktyva

2004/108/EB- Elektromagnetinio suderinamumo direktyva

EDILKAMIN S.p.a. neprisiima atsakomybės dėl sutrikimų ar įrangos sugadinimo neteisėto pakeitimo, surinkimo ar bet kokios minėtos įrangos modifikacijos atveju, jeigu šiuos darbus atlieka ne EDILKAMIN darbuotojai.

VEIKIMO PRINCIPAS

TINY-KELLY krosnys šildo orą medienos granulėmis, degimo procesas valdomas elektroniniu būdu. Toliau pateikiamas gaminio funkciju aprašymas (raides žiūrėti 1 pav.). Kuras (granulės) paduodamos iš bunkerio (A) į degimo kamerą (D) pavaros varikliu (C) varomu padavimo sraigtu (B). Granulės yra uždegamos elektra šildomu oru per šildymo elementą (E) ir dūmų ištraukėju (F) įsiurbiamos į degimo kamerą.

Degimo proceso metu susidarę dūmai ištraukiami iš židinio išcentriniu ventiliatoriumi (F) ir išmetami per išleidimo angą (G), esančią krosnies apačioje. Krosnyse oras kaitinamas ir kanalais nukreipiamas i gretimą kambarj. Šilto oro nukreipimui sumontuotos trys

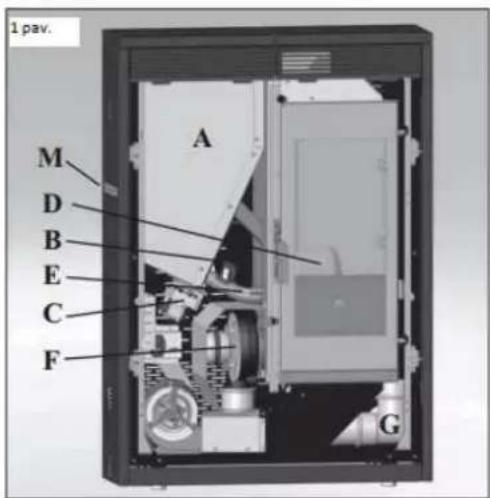

1 pav. M A D B E C F G

išėjimo angos (gale, šone ir viršuje). Naudokite labiausiai tinkamą (tuo tarpu kitos angos turi būti uždengtos dangčiais), jungiančią ją su specialiai suprojektuota papildomas KIT 8 komplektas. Pakura yra dengta ketumi, uždaroma iš priekio dvejomis persidengiančiomis durelėmis.

• Keraminio stiklo išorinės durelės (atidarydami krosnį užsidėkite specialias karščiui atsparias pirštines).
• Vidinės keraminio stiklo durelės, turinčios tiesioginį salyti su liepsna.

Kuro kiekis, dūmų ištraukimo / degimo oro tiekimas yra reguliuojami valdymo plokšte su programine įranga, leidžiančia pasiekti aukštą degimo efektyvumą ir žemą taršą. Visi veikimo etapai yra valdomi radijo nuotolinį valdymo įrenginį (tiekiamas kartu su Tiny modeliu). Tuo tarpu Kelly modelyje yra apžvalginis skydelis (M), sumontuotas kairėje pusėje, leidžianti valdyti ir apžvelgti visus veikimo etapus. Kelly modeliuose taip pat yra suprojektuotas papildoma nuotolinio valdymo įrenginys, skirtas pagrindinių funkcijų valdymui. Krosnyje taip pat yra sumontuota serijinė jungtis papildomo kabelio, jungiamo prie nuotolinio uždegimo prietaisų (pvz. nuotolinio telefono, vietinio termostato) prijungimui (TINY kodas 621240- KELLY kodas 620550).

SAUGOS INFORMACIJA

TINY-KELLY krosnys gamina šilumą deginant granules automatiniu režimu pakuroje kambaryje, kuriame jos yra įrengtos, taip pat skleidžia šilumą ir cirkuliuoja orą, išeinantį per priekines groteles, ir gretimame kambaryje skleidžiant kanalais nukreipiamą orą iš galinės, dešinės pusės ar viršutinės išleidimo angos.

• Pagrindiniai pavojai, kylantys naudojant krosnį, yra susiję su montavimo instrukcijų nesilaikymu, tiesioginiu sąlyčiu su veikiančiomis elektrinėmis dalimis (vidaus), sąlyčiu su ugnimi ar įkaitusiomis dalimis (stiklas, vamzdžiai, karšto oro išleidimo anga) ar dedant pašalines medžiagas i krosnį.
• Kurui naudokite tik 6 mm skersmens medienos granules.
• Tam atvejui, jeigu įvyktų kokių nors dalių gedimas, krosnyse yra sumontuoti saugos įrenginiai, automatiškai išjungiantys prietaisą. Jie aktyvuojami be rankinio reguliavimo.
• Sickiant užtikrinti tinkamą veikimą, krosnis turi būti sumontuota laikantis knygelėje pateiktų instrukcijų, krosniai veikiant durelių negalima atidaryti: degimas yra pilnai automatinis ir nereikalaujantis rankinio reguliavimo.
• I pakurą ar bunkerį jokiu būdu negalima dėti kokių nors pašalinių medžiagų.
• Nenaudokite degių medžiagų dūmų kanalo (kuro sekcija, jungianti katilo-krosnelės dūmų išvestį prie dūmtraukio) valymui.
• Pakuros ir bunkerio dalis būtina valyti siurbliu.
• Stiklą valykite ATVĖSUSI naudodami tam tinkamą valymo priemonę (pvz. GlassEdilkamin) ir audini.
• Nevalykite kai prietaisas yra įkaitęs.
• Krosnies montavimo ir uždegimo darbus privalo atlikti kvalifikuotas Edilkamin ATSTOVAS, laikantis šiose instrukcijose pateikiamų nurodymų.
• Krosniai veikiant išmetimo vamzdžiai ir durelės smarkiai įkaista (dėvėkite tinkamas pirštines, kad nenudegtumėte).
• Nestatykite arti krosnies karščiui neatsparių daiktų.
• Krosnies užkūrimui ar žarijų uždegimui NIEKADA nenaudokite skysto kuro.
• Neužkiškite ventiliacijos angų patalpose, kuriose yra sumontuota krosnis ir pačios krosnies oro įleidimo angų.
• Stebėkite, kad ant krosnies nesusidarytų kondensatas ir nelieskite elektrinių dalių šlapiomis rankomis.
• Nenaudokite reduktorių ant dūmų išmetimo vamzdžių.
• Krosnis turi būti montuojamas patalpoje, kurioje yra priešgaisrinės apsaugos sistema ir visi įrengimai (maitinimo ir oro tiekimo sistemos ir išvestys), būtini tinkamam ir saugiam krosnies veikimui.
• Jeigu krosnis užgęsta, prieš pakartotinį uždegimą ištuštinkite degimo kamera.

• DĖMESIO: NEDĖKITE IŠ DEGIMO KAMEROS IŠIMTŲ GRANULIŲ I BUNKERI.

MATMENYS IR APDAILA

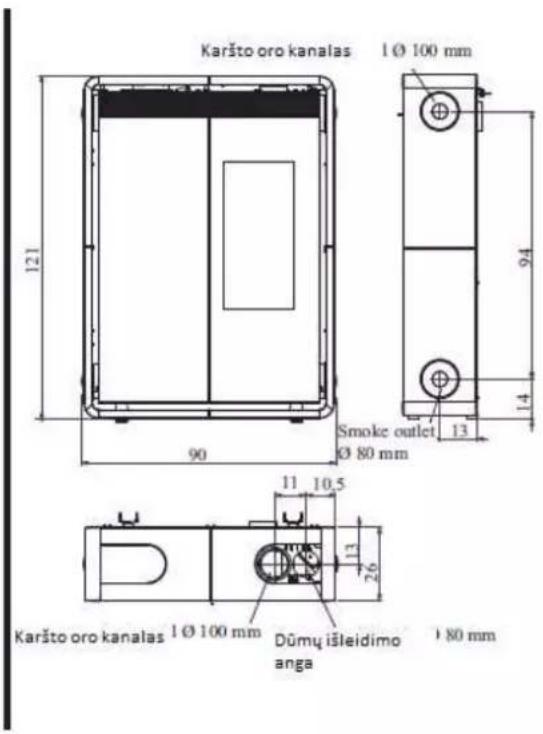

TINY

-matinė baltos spalvos keraminė apdaila -raudonos spalvos keraminė apdaila -juodos spalvos keraminė apdaila

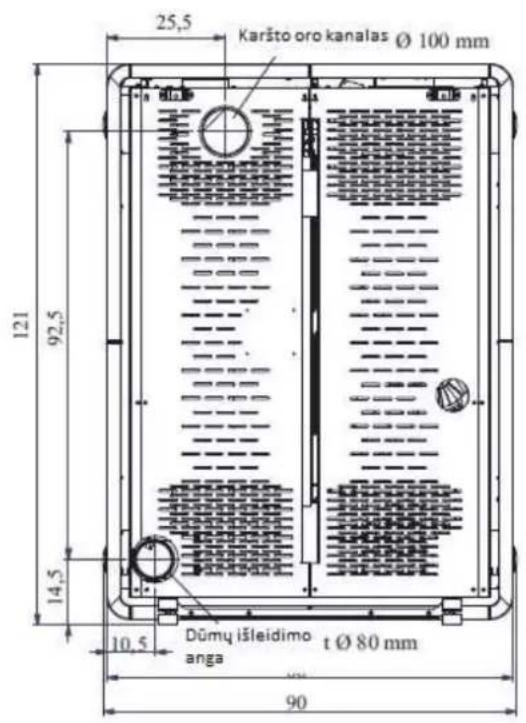

25,5 Karšto oro kanalas Ø 100 mm 121 92,5 14,5 10,5 Dūmų išleidimo anga t Ø 80 mm 90

Karšto oro kanalas 1 Ø 100 mm 121 90 Smoke outlet Ø 80 mm 13 14 11 10.5 26 Karšto oro kanalas 1 Ø 100 mm Dūmų išleidimo anga 180 mm

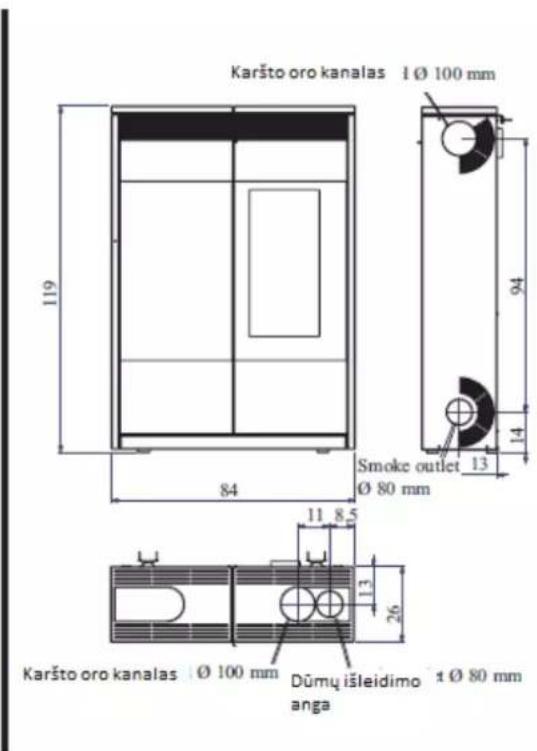

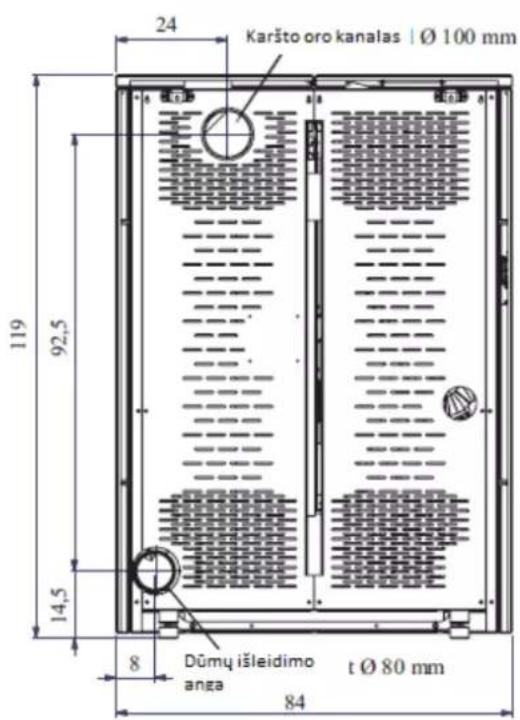

KELLY

-bordo spalvos plieno apdaila

-perlamutrinės pilkos spalvos plieno apdaila

24 Karšto oro kanalas | Ø 100 mm 119 92,5 14,5 8 Dūmų išleidimo anga t Ø 80 mm 84

Karšto oro kanalas 1 Ø 100 mm 119 84 Smoke outlet 13 Ø 80 mm 11 8.5 13 26 Karšto oro kanalas Ø 100 mm Dūmų išleidimo 1 Ø 80 mm anga

FUNKCIJOS

TINY granulinėje krosnyje yra įdiegta LEONARDO® SISTEMA.

LEONARDO® yra degimo proceso saugos ir valdymo sistema, užtikrinanti optimalų našumą bet kokiomis sąlygomis.

Tai saugos sistema, užtikrinanti optimalų funkcionavimą bet kokiomis sąlygomis.

LEONARDO® užtikrina puikų veikimą dėka dviejų jutiklių, matuojančių slėgio lygį degimo kameroje ir dūmų temperatūrą. Šie parametrai yra matuojami ir toliau optimizuojami nuolat sickiant koreguoti veikimo trikdžius realiu laiku.

LEONARDO® užtikrina nuolatinį degimo procesą, automatiškai reguliuojant dūmtraukio charakteristikas (posūkiai, ilgis, forma, skersmuo ir kt.) ir aplinkos sąlygas (vėjas, drėgmė, atmosferos slėgis, montavimas dideliame aukštyje ir kt.). Būtina laikytis montavimo standartų. LEONARDO® sistema taip pat gali atpažinti granulių tipą ir automatiškai sureguliuoti srauto momentą siekiant užtikrinti reikiamą degimo lygį.

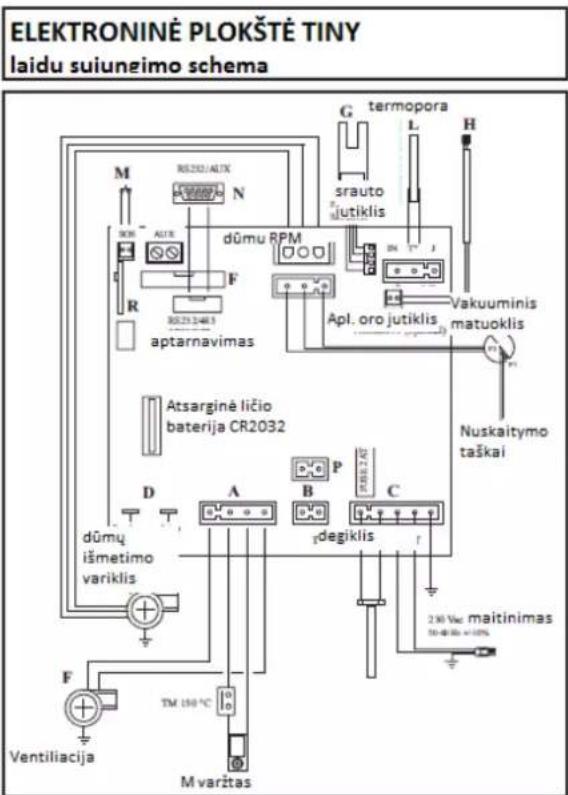

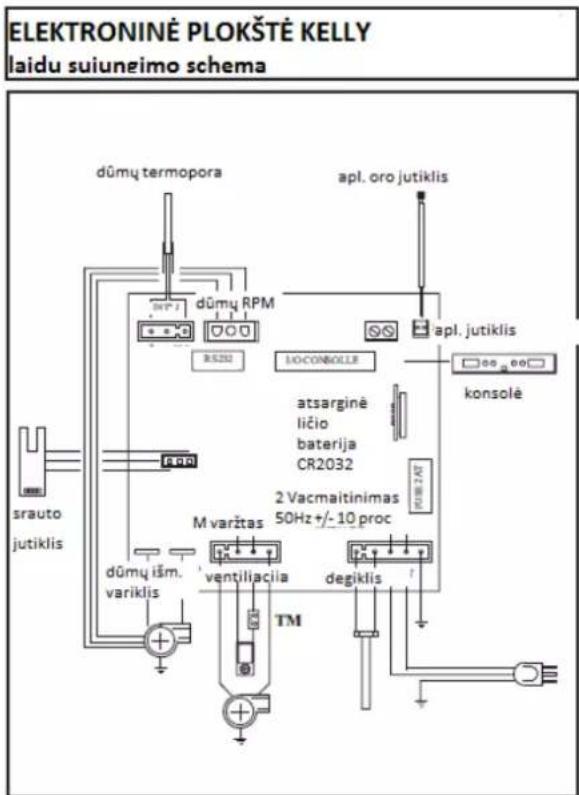


SERIJINĖ JUNGTIS

Atstovas gali pasirinktinai ją ïdiegti i AUX lizdą ijungimo ir išjungimo proceso kontroliavimui (pvz., nuotolini telefoną, vietini termostatą), esanti krosnies užpakalinėje dalyje. Gali būti prijungtas per specialų laisvai pasirenkamą perėjimą (kodas 640560). Serijinė jungtis yra krosnyje kairėje pusėje.

ATSARGINÉ BATERIJA

Atsarginė baterija yra įmontuota valdymo plokštėje (3-Voltų CR 2032 baterija). Jos veikimo sutrikimas apibrėžiamas tokiu pranešimu (ne dėl defekto, bet dėl įprasto nusidėvėjimo): „Baterijos patikrinimas“ TINY modeliui ir „Batt.1-Batt.2“ KELLY modeliui. Norėdami gauti daugiau informacijos, susisiekite su ATSTOVU, atlikusiu pradinį uždegimą.

KAMBARIO TEMPERATÜROS JUTIKLIS

Nugarinėje krosnies pusėje yra išvestis, prie kurios jungiamas 1 metro ilgio kambario temperatūros jutiklio kabelis. Jutiklis, komplekte esančiu kronšteinu tvirtinamas prie sienos, prijungiamas prie kabelio galo.

ŠILUMINĖS TECHNINĖS CHARAKTERISTIKOS
Nominali galia 9 kW
Efektyvumas nominalia galia 94,1 %
CO emisija (13% O_2 ) nominalia galia 149 ppm
Dūmų masės srautas nominalia galia	5,8	g/s
Minimali galia 2,8 kW
Efektyvumas sumažėjusia galia 96,2 %
CO emisija (13% O_2 ) minimalia galia 206 ppm
Dūmų masės srautas minimalia galia	2,1	g/s
Maksimali dūmų perkaitimo temperatūra	111	°C
Minimali trauka 12/5 Pa
Veikimas autonominiu režimu (min./maks.) 9/28 Valandos
Kuro sąnaudos (min/maks.)	0,6/2	Kg/val
Bunkerio talpa 20 kg
Šildomas plotas*	235 m	3
Svoris su pakuote (Tiny/Kelly)	217/189	kg
Dūmų išmetimo vamzdžio skersmuo (apgaubiamas)	80	mm
Oro įleidimo vamzdžio skersmuo (apgaubiamas)	40	mm

*Šildomos patalpos matmenys apskaičiuojami pagal granulių lbv, ne mažesnį kaip 4300 kcal/kg ir naudojamą patalpų izoliaciją vadovaujantis Italijos įstatymu 10/91 su vėlesniais pakeitimais su numatoma šilumos galia 33 kcal/m3 per valandą.
*Taip pat svarbu atsižvelgti i krosnies padėti šildomame kambaryje.

Aukščiau pateikti duomenys yra orientacinio pobūdžio.

EDILKAMIN s.p.a. pasilieka teisę savo nuožiūra be įspėjimo keisti gaminių specifikacijas siekiant pagerinti jų eksploatacines savybes.

ELEKTRINÈS CHARAKTERISTIKOS

Maitinimo įtampa	230Vac+/-10% 50Hz
Vidutinės energijos sąnaudos	100	W
Energijos sąnaudos degimo proceso metu	400	W
Nuotolinio valdymo dažnis (pasirenkamas)	Infraraudonieji spinduliai
Nuotolinio valdymo dažnis (standartinis)	Radijo bangos 2.4 GHz
Elektorinės plokštės apsauga	2AT, 250 Vac, 5x20 saugiklis

SAUGOS IRENGINIAI

TERMOPORA:Sumontuota apie dūmų išmetimo angos ir skirta temperatūros aptikimui.Įjungia ir išjungia krosnį ir valdo jos funkcijas pagal nustatytus parametrus.

ORO SRAUTO JUTIKLIS:Sumontuotas prie oro įleidimo kanalo.Aktyvuojamas aptikus degimo oro srauto anomaliją, dėl kurios atsiranda nepakankamas degimas

dūmtakiuose.

SAUGOS TERMOSTATAS:

Isijungia esant per aukštai temperatūrai krosnyje. Sustabdo granulių įkrovimą ir krosnis užgęsta.

GAUBTO SURINKIMAS

TINY (modelis KELLY tiekiamas surinktas)

Tiekiama iranga:

nr.4 srieginis strypas M8

nr.4 keraminio dangčio tvirtinimo kaištis

nr.28 M4x8 varžtai

nr.4 reguliavimo kaištis

nr.2 kronšteinai tvirtinimui prie sienos su kaiščiais ir varžtais

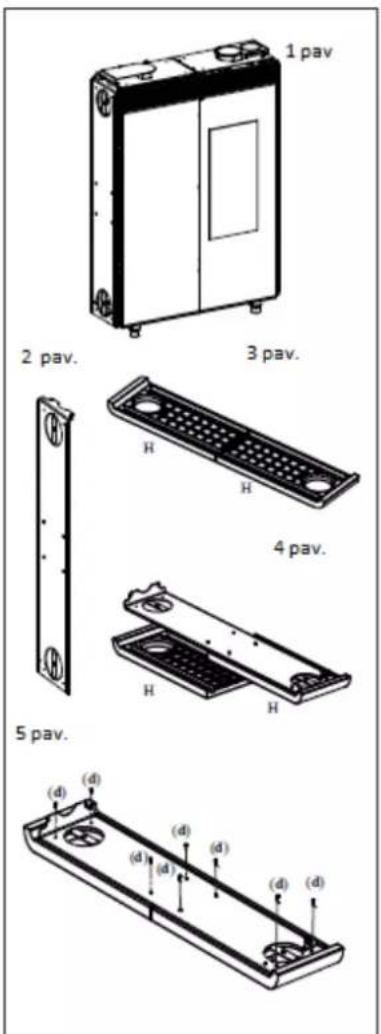

Šiame paveikslėlyje pateikiamas krosnies vaizdas išėmus ją iš pakuotės.

Pastaba:

Krosnis tiekiama su jau sumontuotomis šoninės dengiamosios plokštės metalinėmis dalimis (2 pav.).

Dvi keraminės dangos plokštės (H- pav.6) tvirtinamos tokia seka:

ŠONINIO GAUBTO SURINKIMAS: KERAMINIAI

ELEMENTAI

3/4 pav.

Padėkite du keraminius elementus (H- pav.3) ant audiniu ar kita medžiaga uždengto pakankamai didelio paviršiaus, kad paviršius nesusibraižytų.

Ant jų uždėkite metalinę šoninę detalę (4 pav.) nuėmę ją nuo krosnies korpuso.

5 pav.

Įveržkite 8 M4x8 (d) varžtus į atitinkamas įvores, esančias keraminiuose elementuose ir patikrinkite tinkamą išlyginimą.

DĖMESIO!!! Nepriveržkite varžto per daug stipriai; būkite atsargūs, kad srieginiai intarpai neišeitų iš keraminės šoninės detalės.

Pakartokite tuos pačius veiksmus montuodami kitą keraminių elementų H porą.

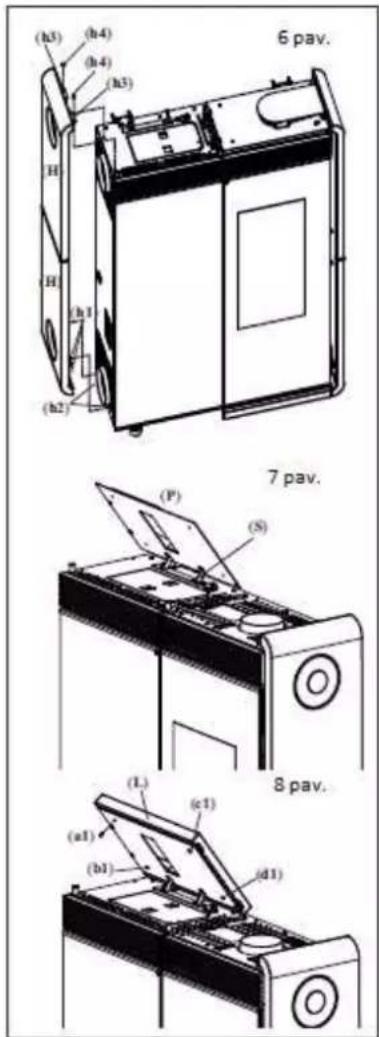

(h3) (h4) (h4) (h3) 6 pav. H H (h1) (h2) 7 pav. (P) (S) 8 pav. (L) (c1) (a1) (b1) (d1)

6 pav.

Pritvirtinkite lakštinio metalo šonines plokštes (H) (kartu su keraminiais elementais) naudodami ankščiau išsuktus savisriegius varžtus, atlikdami tokius veiksmus:

- Uždėkite metalinius kronšteinus (h1) (esančius prie vidinės pusės pagrindo) ant kaiščių (h2), kyšančių iš krosnies konstrukcijos;

- Atlikite šonini prijungimą prie konstrukcijos taip, kad kronšteinai (h3) prisitvirtintų prie viršaus;

- Varžtais (b4) pritvirtinkite kraštinę plokštę ant viršaus, jsukdami varžtus i kronšteinų angas (h3).

KAIRIOSIOS VIRŠUTINĖS DALIES SURINKIMAS

7 pav.

Kairiają viršutinę dalį sudaro dażyta metalinė atrama (P) ir keraminis elementas (L- pav.8). Atrama tiekiama pritvirtinta prie krosnies kronšteino (S).

8 pav.

Tuomet varžtais M6 X 8 (a1, b1, c1, d1) pritvirtinkite keraminį gaubtą su dangteliu (L).

DĖMESIO!!! Įsitikinkite, kad keraminis dangtelis (L) sukant nesiliečia su viršumi sukdamasis, ir neužsidaro savaime, kai jis yra atidarytas granulių įkrovimui.

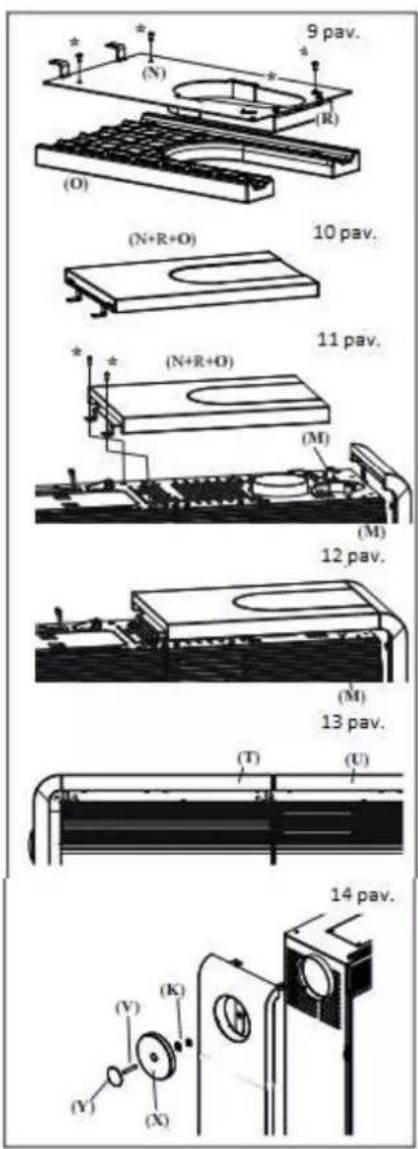

DEŠINIOSIOS VIRŠUTINĖS DALIES SURINKIMAS

9 pav.

Dešiniają viršutinę dalį sudaro dažyta metalinė atrama (N) ir dažytas uždaras dangtelis (R), kurie yra sumontuoti kartu, taip pat pritvirtinti prie krosnies ir prie keraminio elemento (O).

(jeigu dūmu išleidimo anga ir karšto oro nukreipimo vamzdis yra naudojami su išleidimu iš viršaus, uždarą dangtelį (R) pakeiskite atviru dangteliu, pateikiamu priedų rinkinyje).

DÉMESIO!!! Keraminį elementą (O) padėkite ant pakankamai didelio paviršiaus, uždengto audeklu ar kitą medžiaga, kad nesusibraižytų.

Nuimkite metalinę atramą (N) su dangteliu (R) nuo krosnies ir pritvirtinkite ją 4 M4x8 varžtais (*) prie keraminio elemento (O).

10 pav.

Apverskite keraminį elementą ir atramas (elementai N, R, O) kaip parodyta paveikslėlyje.

11 pay.

Pritvirtinkite tris detales (N, R, O) prie krosnies (tokioje pačioje paleidimo padėtyje), naudodami du anksčiau išsuktus savisriegius varžtus (*).

12/13 pav.

Naudokite 4 kaiščius (M) po viršutinėmis dalimis LT ir RT, kad sulygiuotumėte du keraminius elementus- dešiniąją (U) ir kairiąją (T) viršutinę dalį.

14 pav.

Isukite metalinę įvorę (Y) i srieginį kronšteiną (V). Iđėkite visa tai į keraminį gaubtą (X); Istatykite viską į keraminį dangtį (X); pabaigoje įstatykite du skėtiklius (K) ∅40 su ∅8 anga.

Pritvirtinkite bloką prie krosnies šono.

APATINIO IDĖKLO SURINKIMAS

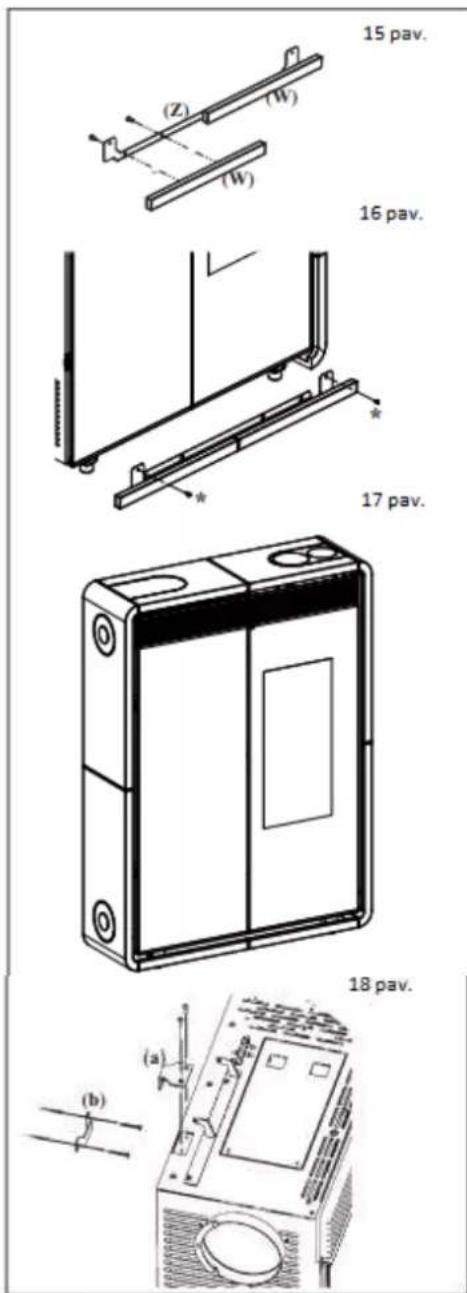

15 pav. (Z) (W) (W) 16 pav. * * 17 pav. 18 pav. (a) (b)

15 pav.

M4x8 varžtais pritvirtinkite du keraminius įdėklus (W) prie plieninės atraminės plokštės (Z).

16 pav.

Pritvirtinkite metalinę atramą su keraminiais ïdėklais ant krosnies pagrindo naudodami komplekte esančius savisriegius varžtus; angos prieinamos atidarius dvi stiklines dureles.

17 pav.

Paveikslėlyje pateiktas pilnai sumontuotos krosnies vaizdas.

PASTATYMAS

18 pav.

Pritvirtinkite krosni prie sienos naudodami tiekiamus kronšteinus (A ir B) arba, jeigu reikia, alternatyvią sistemą, užtikrinančią krosnies stabilumą.

Kad krosnis tinkamai veiktų, ją būtina pastatyti lygiai. Patikrinkite grindų leistiną apkrovą.

MONTAVIMAS

Dėl informacijos, nepateikiamos šiose instrukcijose, žiūrėkite vietinius reglamentus, galiojančius šalyje, kurioje yra naudojamas įrenginys. Italijoje būtina remtis standartu UNI 10683 ir regioniniais ar vietos sveikatos priežiūros institucijos reglamentais.

Irengiant krosni daugiabučiame pastate, prieš atliekant montavimo darbus, kreipkitės i statybos valdytoją.

PATIKRINKITE SUDERINAMUMA SU KITAIS PRIETAISAIS

Krosnis NEGALI būti montuojama toje pačioje erdvėje, kaip ir ištraukėjai, B tipo šildymo įranga ir kiti prietaisai, galintys įtakoti jos veikimą. Žr. reglamentą UNI 10683.

PATIKRINKITE MAITINIMO JUNGTIS (turi būti prieinamas kištukas)

Krosnis parduodama su maitinimo kabeliu, kuris turi būti prijungtas prie 230V 50 Hz lizdo pageidautina su įmontuotu jžeminimo jungikliu. Tuo atveju, jeigu maitinimo išvestis nėra lengvai prieinama, sumontuokite maitinimo išjungimo įrengini (jungiklį) ties krosnies įvestimi (turi pateikti pirkėjas).

Elektros sistema turi atitikti teisės aktus; ypač patikrinti jžeminimo sistemos efektyvumą.

Maitinimo linija turi turėti tinkamą profilį katilo galiai. Įtampos svyravimai, viršijantys 10%, gali pažeisti krosnį (jeigu dar neįrengtas, būtina sumontuoti diferencinį jungiklj). Elektros sistema turi atitikti teisės aktus; visų pirma patikrinkite įžeminimo sistemos efektyvumą. Maitinimo linija turi turėti tinkamą profilį, atitinkanti krosnies galią.

Nepakankama ižeminimo sistema gali sukelti anomalijas, dėl kurių Edilkamin gamintojas nebus atsakingas.

ATSTUMAI, ATITINKANTYS PRIEŠGAISRINĖS SAUGOS REIKALAVIMUS

Krosnis gali būti montuojama tiesiogiai i mūro ar gipso plokščių sienas. Jeigu sienos yra degios (pvz. medinės), jas būtina padengti tinkama nedegia izoliacine medžiaga. Būtina tinkamai izoliuoti dūmų išmetimo vamzdį ir šilto oro nukreipimo vamzdį, nes juose pasiekiama aukšta temperatūra. Visos detalės, pagamintos iš degios ir/arba karščiui jautrios medžiagos, esančios šalia krosnies, turi būti statomos ne mažesniu kaip 20 cm atstumu arba kitaip turi būti tinkamai izoliuotos nedegia izoliacine medžiaga, ir jokiu būdu medžiagos negali būti dedamos mažesniu kaip 80 cm atstumu priešais krosnį, kadangi jas tiesiogiai veikia pakuros skleidžiama šiluma.

Užtikrinkite pakankamus tarpus tarp šalia esančių elementų ir krosnies, kad galėtumėte patogiai naudotis apžvalginiu skydeliu, esančiu kairėje Kelly krosnies pusėje.

ORO IÈJIMO ANGA

Patalpoje, kurioje montuojama krosnis, turi būti įrengta oro įleidimo sistema su ne mažesniu kaip 80 cm² skerspjūviu siekiant užtikrinti degimo proceso metu sunaudojamo oro papildymą. Ją būtina prijungti prie lauko, siekiant užtikrinti pakankamą degimui skirto oro tiekimą į krosnį.

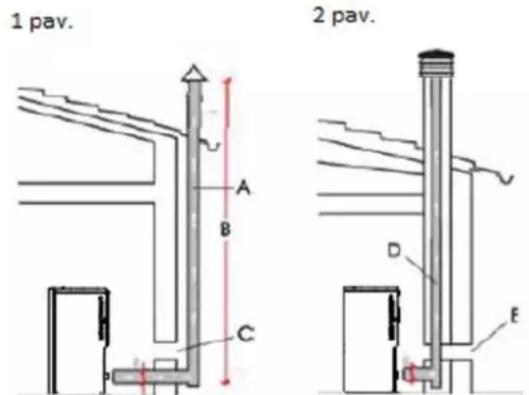

DŪMŲ IŠĖJIMO ANGA

Krosnyje turi būti atskira dlūmų išėjimo anga (dūmai negali būti išleidžiami į dūmtraukį, kurį naudoja kiti įtaisai). Dūmai išleidžiami per 8 cm skersmens angą krosnies nugarinėje pusėje, dešinėje, viršuje. Dūmų išėjimo anga turi būti prijungta prie išorės tinkamais plieniniais vamzdžiais ir be kliūčių. Dūmų išleidimas turi būti prijungtas prie išorės, naudojant tinkamus plieninius ar juodojo metalo sertifikuotus EN 1856 vamzdžius. Visi vamzdžiai turi būti užhermetinti, ir, jei reikia, izoliuoti, įvairių elem entų vamzdynų sandarinimui turi būti naudojamos atsparios aukštai temperatūrai medžiagos (silikonas arba mastika, skirti aukštai temperatūrai). Vienintelis leidžiamas horizontalus pjūvis gali būti iki 2 m ilgio. Jis gali turėti iki dviejų 90° kampų (vertikalios ašies atžvilgiu). Jei išėjimas nėra sumontuotas į dūmtraukį, yra reikalingas vertikalusis pjūvis ir vėjo apsauga (nuoroda UNI 10683). Vertikalus ortakis gali būti vidinis ar išorinis. Jei dūmų kanalas yra išorėje, jis turi būti tinkamai izoliuotas. Jei dūmų kanalas yra įrengtas dūmtraukio viduje, pastarasis turi būti tinkamas kietajam kurui. Jei jis yra platesnis nei 150 mm skersmens, jis turi būti pagerintas, įvedant vamzdį, turintį tinkamą skerspjūvį ir pagamintą iš tinkamos medžiagos, (pavyzdžiui, 80 mm skersmens plieno). Visi dūmų kanalo skyriai turi būti prieinama patikrinimui. Kaminų deflektoriai ir dūmtraukiai, jungiami prie kietojo kuro įrenginių, turi būti valomi kartą per metus (patikrinkite, ar jūsų šalyje yra priimti atitinkami teisės aktai). Nereguliari krosnies patikra ir valymas padidina gaisro tikimybę kamino deflektoriuje. Tokiu atveju atlikite šiuos veiksmus: negesinkite ugnies vandeniu; ištuštinkite granu lių bunkerį; prieš pakartotinai uždegdami krosnį kreipkitės į kvalifikuotus specialistus.

TIPINIAI PAVYZDŽIAI

1 pav. A B C 2 pav. D E

A: izoliuotas plieno dūmtraukis, Izoliacija
B: minimalus 1,5 m aukštis už stogo karnizo
C-E: oro ileidimas iš lauko (per 80 cm² profilj)
D: plieninis dūmtraukis esamo mūrinio dūmtraukio viduje

KAMINO DEFLEKTORIUS

- Vidinis skerspjūvis ties pagrindu yra toks pats kaip ir dūmtraukio.

- Skerspjūvio anga yra du kartus didesnė nei dūmtraukio.

- Turi būti pakankamai aukštai kad pagautų vėją ir būtų išvengta skysčių nuotėkio audringo vėjo atvejais.

KARŠTO ORO CIRKULIACIJA

Šiltas oras i kambari, kuriame yra pastatyta krosnis, tiekiamas per groteles, sumontuotas viršuje, dešinėje pusėje, krosnies priekinėje dalyje.

Modeliai Tiny ir Kelly taip pat tiekiami su kanalų sistema, leidžiančia nukreipti šiltą orą i gretimus kambarius.

Galima pastatyti krosni taip, kad oro nukreipimo vamzdis išeitų per viršų, per nugarinę ar per dešiniąją pusę (B-H jungiamosios movos tickiamos atskirai pakuotėje).

ŠILTO ORO IŠĖJIMO VAMZDŽIO

PRIJUNGIMAS VIRŠUJE

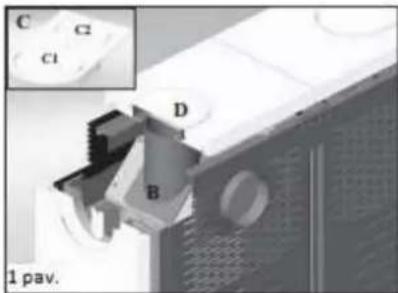

Išėjimo vamzdžio prijungimui jums reikės atskiro iš anksto išpjauto dangtelio (C) nuimant diafragmą C1 vietoje neišpjauto dangtelio (D- pav.1). Nuimkite iš anksto išpjautą diafragmą (A-pav.2) nuo dešiniosios keraminės atramos metalinės plokštės ir pritvirtinkite jungiamają movą (B -pav.1). Įstumkite ir pritvirtinkite jungiamąjį vamzdį ant movos (B) per angą, esančią dangtyje C.

C C1 D B 1 pav.

2 p av. A E B G

Norint prijungti nukreipimo vamzdį jums reikės tik nuimti iš anksto išpjautą diafragmą (E-pav.2) nuo dešiniosios keraminės atramos metalinės plokštės ir pritvirtinti jungiamąją movą (B-pav.2). Pritvirtinkite vamzdį virš jungiamosios movos (B) įkišdami jį per angą

keraminiame elemente (šiuo atveju keraminis gaubtas nėra naudojamas).

ŠILTO ORO IŠĖJIMO VAMZDŽIO PRIJUNGIMAS NUGARINĖJE PUSĖJE

Galima pastatyti krosnji su nukreipiamojo vamzdžio išvestimi nugarinėje pusėje (3 pav.). Šiuo atveju jums reikės nuimti dangtį nuo galinės išleidimo angos (G- pav.2) ir pritvirtinti į padėti G-

pav.3). sumontuokite reikiamą jungiamają movą (H-pav.3) ir uždėkite ją ant nukreipiamojo vamzdžio.

ŠILTO ORO PASKIRSTYMO VALDYMAS

Šilto oro paskirstymą galima reguliuoti rankiniu būdu naudojant svirti L, kuri yra pricinama pakėlus viršutini kairijį keraminį dangtį (Kelly modelyje – plieninį) (4 pav.).

N.B. Kad galètumète valdyti valdymo svirti, nuimkite apsauginę plokšte (I-pav.4).

Galima nukreipti visą šiltą orą i kambarį, kuriame yra pastatyta krosnis (svirtis pilnai nulenkta į dešinę), taip pat galima nukreipti šiltą orą i gretimą kambarį (svirtis pilnai nulenkta į kairę) arba i abu kambarius (svirtis yra centrinėje padėtyje).

Šilto oro nukreipimui galima naudoti papildomą KIT 8 (žr. 42 psl.).

Labai svarbu yra tinkamai izoliuoti vamzdžius, per kuriuos eina karštas oras, kad jis neišsisklaidytų. Vamzdžiuose turi būti kiek įmanoma mažiau sulenkimų.

N.B.: REKOMENDUOJAMA NAUDOTI MAKSIMALIAI 3 M ILGIO NUKREIPIAMUOSIUS VAMZDŽIUS SU 2 SULENKIMAIS.

DŪMŲ IŠĖJIMO VAMZDIS

Tiny ir Kelly modeliai suprojektuoti taip, kad dūmų išėjimo vamzdį galima tvirtinti ant viršaus, nugarinėje ir dešinėje pusėje. Krosnis tiekiama paruošta dūmų išėjimo vamzdžio prijungimui ant viršaus.

DŪMŲ IŠĖJIMO VAMZDŽIO PRIJUNGIMAS ANT VIRŠAUS

Norėdami prijungti vamzdį (tiekiamas atskirai) tiesiog uždėkite jį ant alkūninės jungties (G-pav.5), kuri yra sumontuota ant krosnies ir prieinama atidarius dešinės pusės stiklines dureles (5 pav.). Patikros dangtelis valymui (H) yra ant alkūninės jungties (G). Montuojant išėjimą viršuje jums reikės naudoti iš anksto išpjautą dangtelį (C- pav. 1 39 psl.) nuimant diafragmą C2, vietoje neišpjauto dangtelio (D- pav.1 39 psl.).

DŪMŲ IŠĖJIMO VAMZDŽIO PRIJUNGIMAS NUGARINĖJE PUSĖJE

Norėdami sumontuoti krosnies dūmų išėjimo vamzdį nugarinėje pusėje atlaisvinkite alkūninės jungties fiksavimo apkabą (F- pav. 5/6) ir pasukite 90 laipsnių. Tokiu būdu galėsite prijungti vamzdį nugarinėje pusėje, perkišdami jį per angą, esančią metalinės plokštės apačioje.

DŪMŲ IŠĖJIMO VAMZDŽIO PRIJUNGIMAS IŠ ŠONO

Nuémę alkūnę (G-pav.6), galite prijungti dūmų išėjimo vamzdį iš šono (7 pav.) per angą, esančią ant keraminio šoninio elemento. Tam reikalui nuimkite iš anksto išpjautą diafragmą nuo dešiniosios keraminės atramos metalinės plokštės, kad galėtumėte perkišti vamzdį (šiuo atveju keraminis gaubtas nėra naudojamas). Alkūnę (G) galina tvirtinti išorėje kondensato surinkimui.

G H F 5 p av.

Už krosnies turi būti mažiausiai 80 cm ^2 oro įleidimo anga. Ją būtina prijungti prie išorės, kad būtų užtikrintas pakankamas degimo procesui būtino oro tiekimas į krosnį. Nugarinėje krosnies pusėje yra anga (U- pav.8), skirta oro įleidimo vamzdžio tiesioginiam sujungimui su išore. Atidarius priekines kairės pusės dureles (7 pav.) galima nuimti lankstųjį vamzdį (T) nuo jo atramos (S) ir perkišti jį per angą (U), esančią krosnies nugarinėje pusėje.

Tuomet ši vamzdj (T) reikia sujungti su išore.

Šiuo atveju gali kilti kondensacijos problemų, todėl ant oro jėjimo angos būtina uždėti groteles, kurių skerspjūvis yra ne mažesnis kaip 12 cm².

Montuojant krosnis i sieną, būtina sujungti oro jėjimo angą su išore. Vamzdis turi būti trumpesnis nei 1 m ilgio, tiesus. Jis turi baigtis 90° kampu, nukreiptu žemyn arba su apsauga nuo véjo.

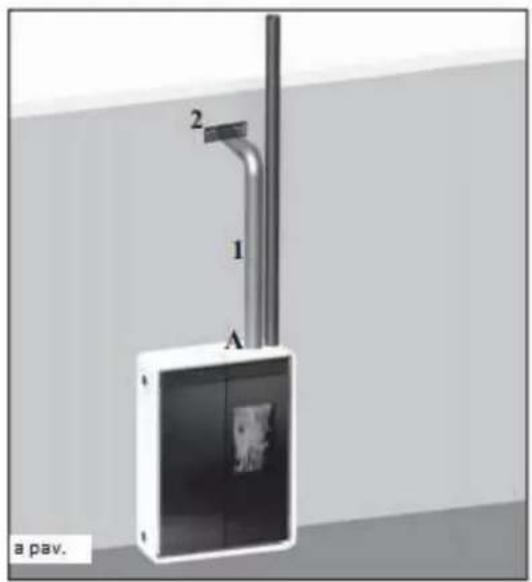

• Nustatykite krosnies padėti sienos atžvilgiu (a pav.).
• Aktyvuokite karšto oro nukreipimo valdymo svirtį (žr. 39 psl.).
• Pastatykite krosnį i galutinę padėtį ir pritvirtinkite ją prie sienos komplekte esančiais kronšteinais (A ir B) arba, jeigu reikia, naudokite alternatyvią sistemą, užtikrinančią krosnies stabilumą (žr. 40 psl.).
• Ištraukite karšto oro nukreipimo aliuminio vamzdį (2) neprijungdami krosnies išėjimo angos.
• Pritvirtinkite aliuminio vamzdį prie karšto oro išėjimo angos (A).
• Sumontuokite išėjimo lizdą (3) ir jo aliuminį vamzdį (2).

Labai svarbu yra tinkamai izoliuoti vamzdžius, per kuriuos eina karštas oras, kad jis neišsisklaidytų. Vamzdžiuose turi būti kiek įmanoma mažiau sulenkimų.

2 1 A a pav.

	KIT 8	n^	kodas
-	Vamzdžio blokavimo apkaba	2	46160
1	∅ 10 vamzdis	1	162520
2	Dūmų išėjimo antgalis	1	293430

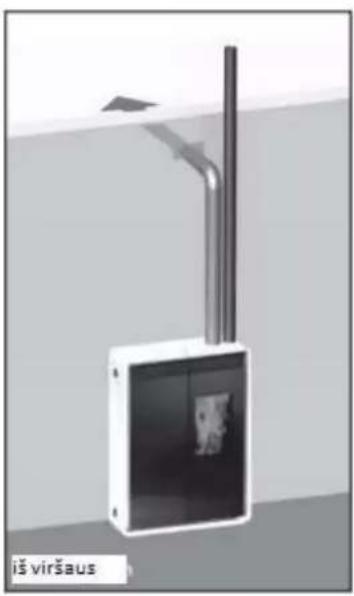

ŠILTO ORO NUKREIPIMO IR DŪMŲ IŠĖJIMO VAMZDŽIŲ MONTAVIMO PAVYZDŽIAI

Prieš pirmaji krosnies uždegimą pasikonsultuokite su vietos Edilkamin ATSTOVU dėl krosnies kalibravimo pagal granulių tipą ir montavimo sąlygų siekiant užtikrinti garantijos galiojima.

Pirmuju keliu uždegimu metu gali būti juntamas nežymus dažu kvapas, tačiau jis greitai išnyksta.

Prieš uždegimą privaloma patikrinti:

→ Tinkamą irenginio sumontavimą
Maitinima
→ Ar tinkamai užsidaro durelės iki tobulo prispaudimo
→ Degimo kameros švarą
Ekrano budėjimo režimą (data, galia ar temperatūra mirksi)

Granulių bunkerio pildymas

Kad pasiektumete bunkerj, atidarykite kairjji keraminj/plienini viršu * (1-2 pav.).

KERAMINIS VIRŠUS YRA LABAI TRAPUS. BÜKITE ITIN ATSARGÜS Jİ ATIDARYDAMI IR UŽDARYDAMI.

DÈMESIO:

Pildydami krosnį mūvėkite komplekte esančią pirštinę, kadangi veikianti krosnis įkaista.

PASTABA dèl kuro naudojimo.

TINY-KELLY krosnis yra suprojektuota ir užprogramuota 6 mm skersmens medienos granulių deginimui. Granulės – tai mažos granulės formą turintis cilindras, jos pagamintos iš suspaustų pjuvenų, supresuotų aukštu slėgiu be klijų ar kitų medžiagų. Jos parduodamos maišuose po 15 kg. Norint kad krosnis gerai veiktų, Jūs NETURITE deginti joje nieko kito. Naudojant kitas medžiagas (įskaitant medieną) garantija nebus taikoma. Tai nustatoma laboratoriniais tyrimais. Edilkamin sukūrė, išbandė ir suprogramavo krosnis, garantuojančius geriausias eksploatacines savybes, naudojant tokias granules, atitinkančias šias charakteristikas:

Skersmuo: 6 mm - Maksimalus ilgis: 40 mm -Maksimali drègme: 8% -Kaloringumas: ne mažiau kaip 4300 kcal/kg.

Naudojant skirtingų charakteristikų granules reikia perkalibruoti krosnis. Tai tokia pat procedūra, kurią turi atlikti ATSTOVAS, kai krosnis pirmą kartą uždegama. Naudojant netinkamas granules įrenginys gali sumažėti krosnies efektyvumas, ji gali sugesti arba sustoti dėl užterštumo, purvo ant stiklo, nesudegusio kuro ir t.t. Granulių kokybę galima nustatyti paprastai jas apžiūrint:

Geros kokybés granulès: lygios, vienodo ilgio, néra labai dulkétos.

Blogos kokybės granulės: Su išilginiais ir skersiniais įtrūkimais, dulkėtos, įvairių ilgių ir sumaišytos su kitomis medžiagomis.

TINY MODELIŲ SERIJOS RADIJO BANGOMIS VALDOMAS NUOTOLINIO VALDYMO PULTAS

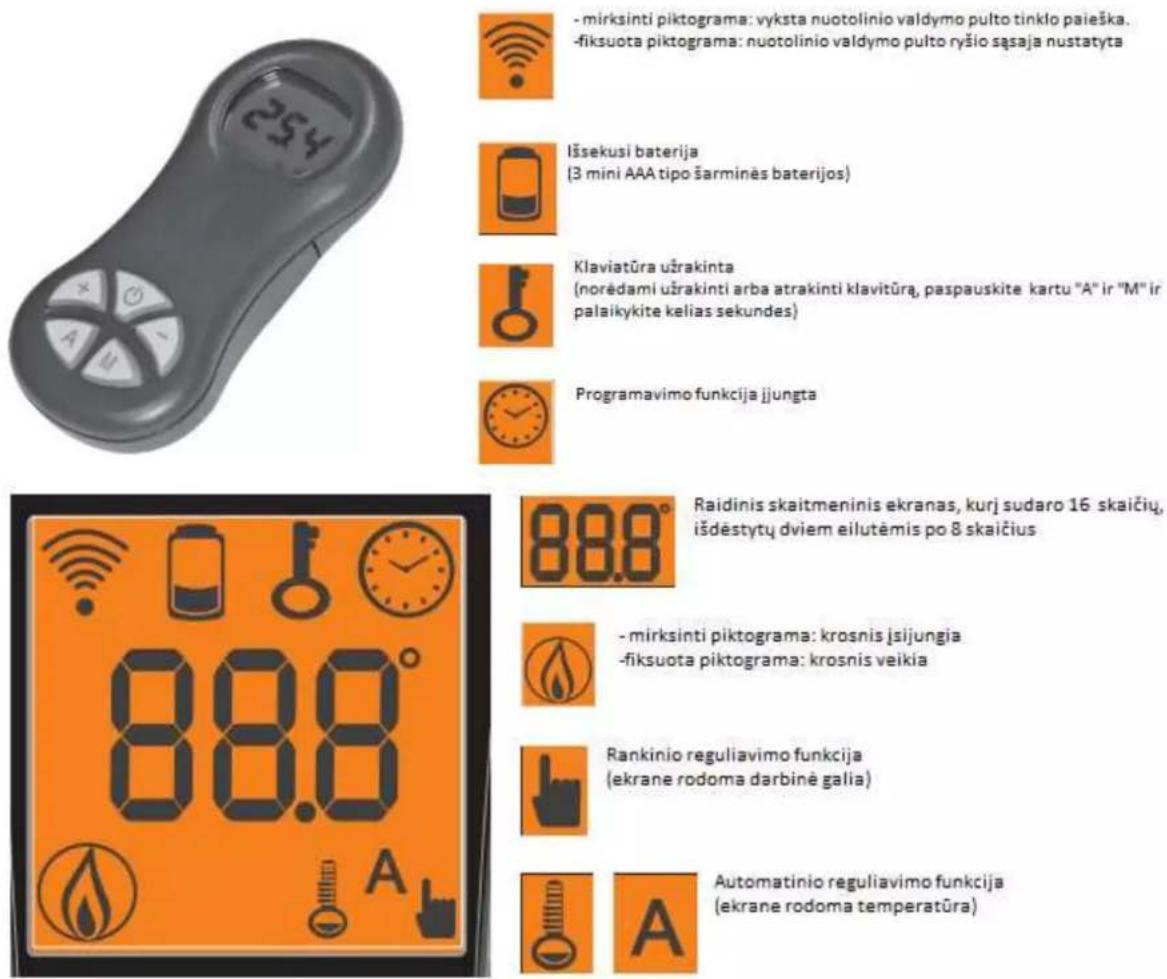

Mygtukų ir ekrano paaiškinimai:

: išjungti ir ijungti (pereiti iš nuotolinio valdymo budėjimo režimo i nuotolinio valdymo ijungimą)
+/-: padidintu/sumažinti įvairius nustatymus
A: pasirinkti Automatinio valdymo funkciją
M: pasirinkti Rankinio valdymo funkcija ir prieigą prie valdymo ir programavimo meniu.

-mirksinti piktograma: vyksta nuotolinio valdymo pulto tinklo paieška. -fiksuota piktograma: nuotolinio valdymo pulto ryšio sąsaja nustatyta

Išsekusi baterija (3 mini AAA tipo šarminės baterijos)

Klaviatūra užrakinta (norėdami užrakinti arba atrakinti klavitūrą, paspauskite kartu "A" ir "M" ir palaikykite kelias sekundes)

Programavimo funkcija jjungta

Raidinis skaitmeninis ekranas, kurj sudaro 16 skaičių, išdėstytų dviem eilutėmis po 8 skaičius

-mirksinti piktograma: krosnis jsijungia -fiksuota piktograma: krosnis veikia

Rankinio reguliavimo funkcija (ekrane rodoma darbinė galia)

Automatinio reguliavimo funkcija (ekrane rodoma temperatura)

Be aukščiau aprašytų piktogramų ekrane taip pat yra pateikiama kita naudinga informacija.

- Budėjimo padėtis:

Rodoma kambario temperatūra (20°C), talpoje likusių granulių kiekis kg (15 kg) ir esamas laikas (15.33)

Rodoma nustatyta galia (Galia 1), kambario temperatūra (20°C), granulių kiekis kg ir likęs autonominio režimo laikas (15 kg 21 val.).

- Veikimo automatiniu režimu fazė:

Rodoma nustatyta temperatūra (nustatymas 22°C), kambario temperatūra (20°C), granulių kiekis kg ir likęs autonominio režimo laikas (15 kg 21 val.).

MYGTUKA SPAUSKITE TIK VIENĄ KARTĄ.

Jeigu radijo bangomis valdomas pultas nenaudojamas kelias sekundes, ekranas išsijungia ir pereina i energijos taupymo režimą. Ekraną galima ijungti, paspaudus bet kurį mygtuką.

TESINYS: TINY modelio serijos radijo bangomis valdomas pultas Sraigtinės talpos pildymas

Pirmą kartą naudojant gaminį arba visiškai ištuštėjus granulių talpai, norint užpildyti sraigto talpą, vienu metu paspauskite ir kelias sekundes palaikykite nuotolinio valdymo pulto mygtukus „+“ ir „-“. Atleidus mygtukus ekrane turi būti rodomas pranešimas „LOAD“ (įkrovimas). Tai būtina atlikti prieš uždegimą, jeigu krosnis nustojo veikti dėl granulių trūkumo, darbo pabaigoje norint ištuštinti degimo kamerą prieš įjungiant.

Gali likti šiek tiek nejsiurbtų granulių – tai yra normalu.

Automatinis uždegimas.

Idėklui esant budėjimo režime, paspauskite ir palaikykite 2 sekundes nuotolinio valdymo pulto mygtuką 📄 Tokiu būdu bus ijungtas uždegimo procesas. O ekrane bus rodomas pranešimas „START“. Tuo pat metu pradedamas atgalinis skaičiavimas sekundėmis (nuo 1020 iki 0).

Tačiau uždegimo procesas vykdomas ne nustatytu laiku: jo trukmė yra automatiškai sutrumpinama, kai skydelyje pasirodo pranešimas apie atliekamus testus. Liepsna atsiranda maždaug po 5 minučių.

Automatinis uždegimas.

Jeigu temperatūra yra žemesnė kaip 3°C, elektrinė rite neužtikrins tinkamo šildymo. Tokiu atveju, arba jeigu rite laikinai neveikia, galima naudoti Diavolina® tipo ugnies įdegtukus. Įdėkite Diavolina® ugnies įdegtuką i degimo kamera, uždarykite dureles ir paspauskite nuotolinio

valdymo pulto mygtuką

GALIOS REGULIAVIMAS

• Rankinis valdymas nuotolinio valdymo pultu

Krosniai veikiant, vieną kartą paspauskite nuotolinio valdymo pulto mygtuką „M“. Ekrane bus rodomas žodis „POWER P“ (nurodo jdėklo darbinę galią). Norėdami padidinti arba sumažinti jdėklo darbinę galią (nuo „POWER P1“ iki „POWER P5“), spauskite mygtukus „+“ arba „-“.

• Automatinis valdymas nuotolinio valdymo pultu

Paspauskite mygtuką „A“, norėdami aktyvuoti automatinio veikimo funkciją, reguliuojančią kambario temperatūrą (temperatūros nustatymui nuo 5°C iki 35°C naudokite mygtukus „+“ arba „-“), o įdėklas reguliuoja darbinę galią, reikalingą nustatytai temperatūrai pasiekti.

Jeigu nus tatyta temperatūra yra žemesnė už kambario temperatūrą, įdėklas liks „POWER P1“ režime.

Išjungimas

Krosniai veikiant, paspauskite ir 2 sekundes palaikykite nuotolinio valdymo pulto mygtuką

. Prasidės išjungimo procesas, ekrane prasidės atgalinis skaičiavimas nuo 9 iki 0 (iš viso 10 minučių).

Išjungimo etapą sudaro:

• Granulių padavimo nutraukimas
• Maksimali ventiliacija
• Dūmų išmetimo variklis veikia maksimaliu režimu

Niekuomet neištraukite kištuko irenginiu esant išsijungimo etape.

TESINYS: TINY modelio serijos radijo bangomis valdomas pultas

OPERACIJOS, KURIAS GALIMA ATLIKTI TIK NUOTOLINIO VALDYMO PULTU

Laikrodžio reguliavimas

Norėdami įeiti į meniu „CLOCK“ paspauskite mygtuką „M“ ir palaikykite 2 sekundes. Tokiu būdu galėsite nustatyti elektroninės plokštės laikrodį. Tuo tarpu spaudžiant mygtuką „M“, paeiliui rodomi tokie reguliuojami duomenys:

Diena, mènuo, metai, valanda, minutès, savaitès diena.

Prieš patvirtinant paspaudus mygtuką „M“ bus rodomas pranešimas „SAVE??“. Tai leis jums prieš užbaigiant patikrinti, ar atlikti veiksmai yra teisingi (ekrane bus rodomas pranešimas „SAVE“).

Savaitinis laikmatis

Paspauskite nuotolinio valdymo pulto mygtuką „M“ ir palaikykite 2 sekundes. Tokiu būdu bus ijungta laikrodžio reguliavimo funkcija, o paspaudus mygtuką „+“ bus pasiekiama savaitinio laikmačio funkcija, tuo tarpu ekrane bus rodomas pranešimas „PROGRAMM ON/OFF“. Ši funkcija leis jums nustatyti kiek kartų įdėklas įsijungs ir išsijungs (daugiausia iki trijų kartų)

kiekvieną savaitės dieną. Patvirtinus ekrano nustatymus mygtuko „M“ paspaudimu, bus rodomas vienas iš šių variantų:

NO PROG (nenustatyta jokia programa)

DAILY PROGRAM (atskira programa kiekvienai savaitės dienai)

WEEKLY PROGRAM (konkreti programa kiekvienai dienai atskirai)

Perėjimui nuo vienos programos prie kitos spauskite mygtukus „+“ arba „-“.

Paspaudę mygtuką „M“ patvirtinkite variantą „DAILY PROGRAM“ norėdami pasirinkti per dieną atliekamų programų (jjungimas/išjungimas) kiekį.

Norėdami nustatyti identišką programą/as kiekvienai savaitės dienai, naudokite „DAILY PROGRAM“.

Tuo tarpu spaudžiant mygtuką „+“ bus rodomi šie variantai:

- Prog. nr.

- 1-a prog. (vienas ijungimas ir vienas išjungimas per dieną), 2-a prog. (identiška), 3-a prog. (identiška).

Spaudžiant mygtuką „-“, bus rodoma atvirkštine seka.

Pasirinkus 1-ą programą, rodomas įsijungimo laikas.

Ekrane rodoma: 1 „ON“ ties 10. Spauskite mygtukus „+“ ir „-“, kad pakeistumėte valandas. Patvirtinkite paspaudę mygtuką „M“.

Ekrane rodoma: 1 „ON“ ties 30. Spauskite mygtukus „+“ ir „-“, kad pakeistumėte minutes. Patvirtinkite paspaudę mygtuką „M“.

Tuos pačius veiksmus atlikite norėdami nustatyti išsijungimo laiką ir tolimesnį įsijungimą ir išsijungimą.

Patvirtinkite paspaudę mygtuką „M“, ekrane bus rodomas pranešimas „SAVE??“.

Patvirtinant :WEEKLY PROGRAM“ jums reikės pasirinkti dieną, kurią programa bus taikoma:

1 Pirm; 2 Antr; 3 Treč; 4 Ketv; 5 Penkt; 6 Šešt; 7 Sekm.

Pasirinkę dieną, spauskite mygtukus „+“ ir „-“ ir patvirtinkite paspaudę mygtuką „M“, kad užprogramuotumėte tokiu pat būdu, kaip ir „DAILY PROGRAM“, pasirenkant programos kiekvienai savaitės dienai paleidimą ar išjungimą ir pasirenkant intervencijų kiekį ir jų laiką.

Jeigu programuodami padarete klaidą, galite išeiti iš programos, jos neišsaugoję. Paspaudus

mygtuką 🚫, ekrane bus rodomas pranešimas „NO SAVE“.

Granulių įkrovimo keitimas

Paspauskite radijo bangomis valdomo nuotolinio valdymo pulto mygtukąą „M“ ir palaikykite 2 sekundes ir, spausdami mygtukus „+“ ir „-“ slinkite ekrano instrukcijas. Pasiekus „USER menu“ ir patvirtinus, pasirodys pranešimas „ADJ-PELLET and ADJ-DRAUGHT“.

Nustačius „Auto – adjust ON“, sistema automatiškai sureguliuos g ranulių nuleidimą. Ir atvirkščiai, pasirinkus „Auto –adjust OFF“, galėsite rankiniu būdu sureguliuoti granulių nuleidimą, keičiant diapazoną procentais (+/-30%).

Patvirtinę šią funkciją meniu mygtuku, galėsite jeiti į granulių įkrovimo reguliavimo funkciją. Mažinant nustatytą vertę, mažėja granulių įkrovimas. Didinant nustatytą vertę, didėja granulių įkrovimas. Ši funkcija yra naudinga keičiant granulių tipą, kuriam yra sukalibruotas įdėklas ir dėl šios priežasties yra būtinas koregavimas.

Jeigu toks koregavimas yra nepakankamas, susisiekite su įgaliotu Edilkamin atstovu naujo veikimo pagrindo sukūrimui.

Pastabos dėl liepsnos kintamumo

Liepsnos būsena keičiasi priklausomai nuo naudojamų granulių tipo, be to ir nuo įprasto kieto kuro liepsnos kintamumo ir reguliaraus automatinio degimo kameros valymo.

(N.B.: tai nepakeičia šalto įsiurbimo, kuri prieš uždegimą turi atlikti vartotojas).

TESINYS: TINY modelio serijos radijo bangomis valdomas pultas

REZERVINIO LYGIO İSPĖJIMAS

Krosnyje yra įdiegta elektroninė funkcija, aptinkanti likusi granulių kiekį talpoje. Aptikimo sistema yra integruota i elektroninę plokštę ir leidžia jums matyti, kiek valandų ir kilogramų liko granulių ištraukimo bet kuriuo metu. Kad sistema tinkamai veiktų yra svarbu atlikti tokius veiksmus pirmojo uždegimo metu (atlieka Atstovas).

1-as uždegimas/testavimas, kurj atlieka Edilkamin igaliotas Atstovas

Paleidimas turi būti atliekamas taip, kaip aprašyta standarto UNI 10683 p. 3.21.

Granulių rezervinio lygio sistema

Prieš ijungiant sistemą, jums reikės supilti į talpą vieną maišą granulių ir ijungti krosnį, kad ji veiktų tol, kol visos granulės baigsis. Taip atliksite trumpą sistemos eigos bandymą. Po to, pilnai pripildykite talpą ir ijunkite krosnį. Krosniai veikiant, supilant visą 15 kg. maišą, ekrane bus rodomas pranešimas „RESERVE“.

Šiame etape, supylus maišą granulių, jums reikės „pateikti informaciją“ i atmintį apie tai, kad jūs supylėte 15 kg. granulių. Atlikite tokius veiksmus:

1. Spauskite mygtuką „M“ (maždaug 3-4 sekundes), kol pasirodys pranešimas „CLOCK“.
2. Spauskite mygtuką „+“ tol, kol pasirodys pranešimas „RESERVE“.
3. Spauskite mygtuką „M“ tol, kol pasirodys toks ekranas,

GRANULÉS KG 07 + 15* Talpoje likę Kg. Jkrauti Kg.

Tuomet spausdami mygtuką „+“, nustatykite skaičių (*) ties verte, lygia įkrautų granulių Kg. Kiekiui (aukščiau pateiktame pavyzdyje – 15 kg.).

1. Norėdami patvirtinti, paspauskite mygtuką „M“.

2. Norėdami išeiti, paspauskite mygtuką

Atlikus aukščiau aprašytus veiksmus, išnaudojus 15 kg, tam tikrais intervalais pradeda mirgėti pranešimas „RESERVE“. Po to operaciją būtina pakartoti nuo 1 iki 5 punkto.

AVARINIS MYGTUKAS

Jeigu nuotolinio valdymo pultas neveikia, pagrindines funkcijas galite atlikti naudodami raudoną avarinį mygtuką, esantį po išorinėmis durelėmis, dešinėje pusėje (žr. 7 pav.).

Norėdami aktyvuoti norimą funkcija, paspauskite mygtuką vieną ar kelis kartus:

1. KROSNIS IŠJUNGTA

Isijungia paspaudus raudoną mygtuką ir palaikius 2 sek.

1. KROSNIS 54 IJUNGTA

Išsijungia paspaudus raudoną mygtuką ir palaikius 2 sek.

1. KROSNIS 54 IJUNGTA

Rankinis režimas, paspaudus raudoną mygtuką pereisite nuo P1 prie P5.

1. KROSNIS 54 IJUNGTA

Automatinis režimas, paspaudus raudoną mygtuką pereisite nuo 5°C prie 30°C.

avarinis mygtukas 7 pav.

RADIJO ANTENA

Radijo signalas gaunamas iš radijo bangomis valdomo nuotolinio valdymo pulto per nedidelę anteną, įmontuotą elektroninėje plokštėje.

PAPILDOMAS NUOTOLINIO VALDYMO PULTAS kodas 633280 KELLY MODELIAMS

: uždegimo/išjungimo mygtukas

+: galios/darbinės temperatūros didinimo mygtukas (atidarius meniu langą, didinama rodoma vertė).

-: galios/darbinės temperatūros mažinimo mygtukas (atidarius meniu langą, mažinama rodoma vertė).

A: persijungimo iš rankinio į automatinį režimą mygtukas.

M: persijungimo iš automatinio i rankinį režimą mygtukas.

Infraraudonujų spindulių nuotolinio valdymo pultas yra lengvai identifikuojamas perduodant radijo signalus dėl jame įmontuoto LED indikatoriaus. Žr. nuotrauką „A“ žemiau.

Paspaudus mygtuką įsijungia foninis apšvietimas, o tai reiškia, kad nuotolinio valdymo pultas perduoda signalą. Priėmimas patvirtinamas pasigirdus krosnies garsiniam signalui.

GALIA

- Nuotolinio valdymo pultas perduoda infraraudonujų spindulių signalą 4-5 metrų diapazone. Siekiant užtikrinti tinkamą signalo perdavimą, LED signalo siųstuvas turi būti viename lygyje su krosnies LED imtuvu. Tai pat būtina užtikrinti laisvo lauko aplinką, be kliūčių 4-5 metrų atstumu.

BATERIJOS TARNAVIMO LAIKAS

Nuotolinio valdymo pultas veikia su 3 šarminėmis 1.5V AAA baterijomis. Jų tarnavimo laikas priklauso nuo naudojimo, tačiau vidutiniškai jos gali tarnauti visą sezoną.

• Darbinė temperatūra: 0-40°C
• Tinkama laikymo temperatūra: -10-+50°C
• Darbinė drėgme : 20-40% R.H be kondensacijos
• Apsaugos klasė: IP 40
• Nuotolinio valdymo pulto svoris su baterijomis: 160 g.

Kelly modelio apžvalginis skydelis

Skydelio 0/1 mygtukas

Ijungia ir išjungia krosnji ir nutraukia užprogramuotą laiką (prog.)

Skydelio MUNU mygtukas

Šiuo mygtuku galima persijungti iš Rankinio į Automatinį režimą ir atvirkščiai, programuoti laikmatį (prog) ir persijungti iš galios reguliavimo į temperatūros reguliavimą.

Skydelio ,,+“ ir ,,-“ mygtukai

Šiais mygtukais galėsite keisti nustatymus laikmačio programavimo režime (prog) ir reguliuoti temperatūros ar galios nustatymus.

R1c2 0/1 MENU + - P2 Nuotolinio valdymo pulto imtuvas

Ekrano pranešimai:

Ac: uždegimo etapas (liepsnos pasirodymas)

Ar: antrasis uždegimo etapas (liepsnos stabilizavimas) prieš veikimo etapą.

Of: išjungimo etapas (10 minučių)

P1, P2 arba P3: nustatytas galios lygis

8-29: nustatyta automatinio veikimo temperatūra

H1.. H7: sustojimo problemos identifikavimo numeris (žr. 55 psl.).

Pu: vyksta automatinis degimo kameros valymo procesas

ηη: variklio sustojimas: palaukite keliolika sekundžių prieš įvesdami kitas komandas.

Kai krosnis veikia budėjimo režimu, šie pranešimai mirksi ir rodo režimą, kuriuo krosnis bus paleista ir kada.

SRAUGTINIO TIEKTUVO IKROVIMAS

Granulių bunkeriui visiškai ištuštėjus paspauskite mygtukus + ir – kartu sraigtinio tiektuvo užpildymui. Tai būtina atlikti prieš krosnies uždegimą , jeigu krosnis išsijungė dėl pasibaigusių granulių. Yra normalu, kad bunkeryje lieka tam tikras kiekis sraigto nejsiurbtų granulių.

Automatinis uždegimas

Kad pradėtumėte uždegimo procesą, krosniai veikiant budėjimo režimu, paspauskite ir palaikykite dvi sekundes mygtuką 01/1. Ekrane kelias minutes bus rodomas pranešimas Ac (uždegimo procesas faktiškai nevyksta nustatytą laiką: jis automatiškai sutrumpėja elektroniniams įrenginiams nustačius atliktus testus). Liepsna pasirodo maždaug po penkių minučių. Prieš pasirodant liepsnai degimo kameroje gali būti matomas šiek tiek dūmų- tai yra normalu. Ekrane rodomas pranešimas „Ar“ tol, kol liepsna stabilizuojasi.

Rankinis uždegimas

Jeigu temperatūra yra mažesnė nei 3°C (per maža kaitinimo elemento įkaitimui), arba jeigu kaitinimo elementas laikinai neveikia, uždegimui galima naudoti ugnies įdegtukus. Uždegtą įdegtuką įdėkite į degimo kamerą, uždarykite dureles ir paspauskite mygtuką 0/1.

GALIOS REGULIAVIMAS (krosniai veikiant, paspauskite mygtuką MENU režimų perjungimui)

- Rankinis režimas

Sureguliuokite darbinę galią (nuo P1 iki P5) ir ventiliaciją.

TESINYS: Kelly modelio apžvalginis skydelis

• Automatinis režimas

Nustatykite reikalingą pasiekti kambario temperatūrą; krosnis automatiškai sureguliuoja darbinę galią jos pasiekimui (P3) arba palaikymui (P1).

Nustačius žemesnę temperatūrą, nei esama kambario temperatūra, krosnis veikia P1 režimu ir sudegina atitinkamą granulių kiekį.

Pastabos dėl liepsnos kintamumo

Liepsnos būsena keičiasi priklausomai nuo naudojamų granulių tipo, be to ir nuo įprasto kieto kuro liepsnos kintamumo ir reguliaraus automatinio degimo kameros valymo.

(N.B.: tai nepakeičia šalto įsiurbimo, kurį prieš uždegimą turi atlikti vartotojas).

IŠJUNGIMAS

Krosniai veikiant, paspauskite mygtuką 0/1 ir palaikykite dvi sekundes. Prasideda išjungimo procesas, o ekrane rodomas pranešimas „Off“ (iš viso 10 minučių).

Išjungimo etapą sudaro:

• Granulių padavimo nutraukimas
• Maksimali ventiliacija
• Dūmų išmetimo variklis veikia maksimaliu režimu

SKYDELYJE IMONTUOTAS SAVAITINIO LAIKMAČIO PROGRAMAVIMO MYGTUKAS

Pagrindiniame skydelyje įmontuotas savaitinio laikmačio programavimo mygtuko koncepcija.

Galima nustatyti 3 uždegimo programas:

Pr01 su nustatomais ijungimo ir išjungimo laikais;

Pr02 su nustatomais ijungimo ir išjungimo laikais;

Pr03 su nustatomais ijungimo ir išjungimo laikais.

Galima atlikti vieną ar kelis iš trijų nustatymų kiekvienai savaitės dienai (1diena = pirmadienis, 2 diena= antradienis... 7 diena= sekmadienis).

Budėjimo režime ekrane pakaitomis rodomas uždegimo režimas (P1, P2, P3 arba temperatūra) ir laikrodis.

Laikrodžio nustatymas

Paspauskite mygtuką MENU ir palaikykite dvi sekundes, kol pasirodys „tS“. Paspauskite mygtuką MENU tris kartus, kol pasirodys „Prog“. Paspauskite mygtuką „-“, kol pasirodys „SEt“. Paspauskite mygtuką MENU, kol pasirodys laikrodis. Jį galima keisti spaudžiant mygtuką „-“, vienu paspaudimu laikas sumažinamas viena minute, ir spaudžiant mygtuką „+“, vienu paspaudimu laikas padidinamas 15 minučių. Nustatę laiką, patvirtinkite paspaudę mygtuką MENU. Bus rodoma dienos skaičius (1diena = pirmadienis, 2 diena= antradienis... 7 diena= sekmadienis), kurį galima keisti mygtukais „-“ ir „+“. Patvirtinkite paspaudę mygtuką MENU. Pasirodo pranešimas „Prog“. Norėdami užbaigti laikrodžio nustatymus, paspauskite mygtuką 0/1.

Programų ijungimas

Paspauskite mygtuką MENU ir palaikykite dvi sekundes, kol pasirodys „tS“. Paspauskite mygtuką MENU tris kartus, kol pasirodys „Prog“. Paspaudkite mygtuką „+“, kol pasirodys „PrOF“. Paspauskite mygtuką MENU, kol pasirodys „OFF“. Paspauskite mygtukus „+“ arba „-“, kol pasirodys „ON“. „+“. Patvirtinkite paspaudę mygtuką MENU. Pasirodo pranešimas „Prog“. Norėdami grįžti į budėjimo režimą, paspauskite mygtuką O/I. Krosniai veikiant Per režimu ji reaguoja i užprogramuotus ijungimo ir išjungimo laikus.

Paspauskite mygtuką MENU ir palaikykite dvi sekundes, kol pasirodys „tS“. Paspauskite mygtuką MENU tris kartus, kol pasirodys „Prog“. Paspauskite mygtuką „+“ du kartus, kol pasirodys „Pr1“. Paspauskite mygtuką MENU, kol pasirodys „On P1“ kartu su „isijungimo laiku“. Jį galima keisti mygtukais „+“ ir „-“ dešimties minučių intervalais. Patvirtinkite paspaudę mygtuką MENU. Ekrane pasirodo pranešimas „Of d1“ (tai reiškia, kad 1 programa nėra įjungta 1 dienai, pirmadieniui). Spaudžiant mygtukus „+“ ir „-“, šį nustatymą galima keisti į „Ond1“ (tai reiškia, kad 1 programa yra įjungta 1 dienai, pirmadieniui).

PRIEŽIŪRA

Prieš atlikdami priežiūros darbus atjunkite prietaisą nuo elektros tinklo.

Nuolatinė priežiūra yra reikalinga krosnies tinkamo veikimo užtikrinimui.

Krosnis neveiks tinkamai, JEIGU NEBUS ATLIEKAMA NUOLATINĖ PRIEŽIŪRA.

Visos problemos, kylančios dėl krosnies nepriežiūros iškarto nutraukia garantijos galiojimą.

KAD GALÈTUMÈTE LENGVAI PASIEKTI VISAS ELEKTRINES IR MECHANINES DALIS, ATIDARYKITE KROSNIES DURELES KAIRÈJE PUSÈJE. DURELÈS

SUTVIRTINTOS VARŽTU, KURI ATLIEKANT PRIEŽIŪROS DARBUS GALI IŠUKTI TIK TECHNINĖS PAGALBOS CENTRO DARBUOTOJAI. KASDIENĖ PRIEŽIŪRA

Operacijos turi būti atliekamos esant išjungtai, šaltai ir atjungtai nuo maitinimo šaltinio krosniai.

• Valymas turi būti atliekamas dulkių siurbliu (žr. priedus psl. 57).
• Visa procedūra trunka kelias minutes kiekvieną dieną.
• Atidarykite dešinės pusės dureles, išimkite degimo kamera (1- pav.A) ir ištuštinkite likučius iš pelenų dėžės (3- pav. C).
  • NEIŠPILKITE LIKUČIŲ I GRANULIŲ BUNKERI.
• Viršutinę sienelę (2- pav. B) ir išpilkite likučius i pelenų dėže (3- pav. C).
• Išimkite ir ištuštinkite pelenų dėžę (3- pav. C) į ugniai atsparią talpą (pelenai vis dar gali būti karšti arba juose gali būti įkaitusių žarijų).
• Ištraukite degimo kamerą arba išgramdykite ją naudodami mentelę ir išvalykite užsikimšusias angas iš visų pusių.
• Ištraukite degimo kamerą (1- pav. A) ir išvalykite mentele. Pašalinkite bet kokias kliūtis angose.
• Išsiurbkite degimo kameros laikiklj, nuvalykite kraštus, ant kurių laikosi degimo kamera.
  • Jeigu reikia, nuvalykite stiklą (atvėsusį).

Niekuomet nesiurbkite karštu pelenu, antraip galite sugadinti siurblj ir sukelti gaisro pavoju kambariuose.

• Ieina pakuros valymas (naudojant šepeti) išėmus pelenu dėžę (3- pav. C).
• Ištuštinkite granulių bunkerį ir siurbliu išvalykite pagrindą.
• Išvalykite šepečiais (4- pav. D), išsiurbkite 3 žemiau esančius vamzdžius (5- pav. E).
• Išvalykite degimo kamerą ir dūmų ištraukėją (6- pav. E).

• Išvalykite krosnies vidų ir išorę.
• Kruopščiai išvalykite šilumokaičio vamzdžius.
- Kruopščiai išvalykite ir pašalinkite nešvarumus iš degimo kameros ir su ja besiliečiančiuose skyriuose.
- Nuvalykite ventilatorius, patikrinkite mechaninį ir veržtuvo atsipalaidavimą.

- Išvalykite dūmų kanalus (pakeiskite dūmų išmetimo vamzdžio tarpines).

• Išvalykite dūmtakį (žr. savaitinį valymą).

- Išvalykite dūmų ištraukimo ventiliatoriaus skyrių, srauto jutiklj ir patikrinkite termoporą.

- Išvalykite, patikrinkite ir nugrandykite visas nuosėdas iš uždegimui atsparaus skyriaus ir, jei reikia, pakeiskite ji.

• Išvalykite / patikrinkite apžvalginj skydelj.

- Vizualiai patikrinkite elektros laidus, jungtis ir maitinimo kabeli.

- Nuvalykite granulių bunkerį ir patikrinkite padavimo sraigto - pavaros surinkimo atsipalaidavimą.

- Pakeiskite durelių sandarinimo medžiagą.

- Funkcionalumo testas: užkraukite padavimo sraigtą, užsidekite, paleiskite jį 10 minučių ir išjunkite.

Jei krosnis yra naudojama labai dažnai, patartina kas 3 mėnesius valyti dūmų kanalą.

DÈMESIO !!!

Baigus įprastinę valymo procedūrą, NETEISINGAS viršutinės (A), (Pav. 1) ir apatinės (B) (Pav. 2) degimo kameros sujungimas gali sutrikdyti krosnies našumą. Prieš uždegant krosni, įsitikinkite, kad degimo kameros yra tinkamai sujungtos, kaip nurodyta (pav. 2).

Primename, kad naudojant krosni ir nevalant tiglio, vidaus degimo kameroje galimas staigus duju užsidegimas ir del to gali sudužti stiklas.

Gedimų atveju krosnis automatiškai sustoja ir vyksta išjungimo procesas, o ekrane pasirodo tekstas apie uždarymo priežastį (žr. žemiau, įvairūs signalai).

Išjungdami dėl gedimo niekada neišjunkite iš tinklo.

Norėdami vėl paleisti krosnį po išjungimo, palaukite kol pasibaigs išjungimo procedūra (po 10 minučių pasigirsta pyptelėjimas), tada paspauskite mygtuką.

Nepatikrinę nesklandu mù priežasties, nejunkite /IŠTUŠTINKITE TIGLI.

krosnies ir IŠVALYKITE

INFORMACIJA APIE GALIMAS SUTRIKIMO PRIEŽASTIS, NUORODOS IR ŠALINIMO BŪDAI:

1) Patikr./oro srautas: (imkitės veiksmų, jeigu srauto jutiklis aptinka nepakankamą degimo oro srautą).

Išsijungia dėl išretėjusio slėgio.

Oro srautas gali būti nepakankamas, nes yra atidarytos arba blogai uždarytos durelės (pvz., bloga izoliacija), oro įsiurbimo ar dūmų ištraukimo problema, arba užsikišusi degimo kamera.

Patikrinkite:

• durelių uždarymą;
• degimo oro įsiurbimo ortakį (išvalykite, atkreipkite dėmesį i srauto jutiklio komponentus);
• sausu oru išvalykite srauto jutiklj (kaip valote PC klaviatūrą);
• krosnies vietą: ji neturi būti statoma prie sienos;
• degimo kameros padėti ir švarą (valykite reguliariai pagal granulių tipą);
• dūmų kanalą (išvalykite);
• jrengimas (jei jis neatitinka reglamentų ar dūmų išėjimo anga turi daugiau nei 2-3 sulenkimus); Jei įtariate, kad jutiklis yra sugedęs, atlikite šaltuosius bandymus. Jei sąlygos yra pakeistos (pavyzdžiui, atidarant duris) ir vertė nekinta, tai yra jutiklio problema.

Uždegimo metu taip pat gali atsirasti nepakankamo oro srauto signalas, nes srauto jutiklis pradeda stebėti prasidėjus degimo ciklui po 90 sekundžių.

2) Patikrinimas/ištraukimas: (imkitės veiksmų, jei dūmų ištraukėjo apsukų jutiklis aptinka anomaliją).

Išsijungia dėl dūmų šalinimo gedimo

• Patikrinkite dūmų ištraukėjo veikimą (jutiklio jungties decentraliza vimas) ir plokštę.
• Patikrinkite dūmų kanalą (dėl purvo).
• Patikrinkite elektros ir jžeminimo sistemas.
• Patikrinkite elektroninę plokštę.

3) Stop/Liepsna: (tai nutinka, jei termopora aptinka žemesnę nei nustatyta dūmų temperatūrą, kurią jis interpretuoja kaip liepsnos nebuvimą). Išjungia dėl dūmų temperatūros sumažėjimo.

Liepsna gali užgesti dėl bet kurios iš šių priežasčių:

- granulių trūkumas

- Per daug granulių užgesino liepsną.

- Patikrinkite, ar maksimalus termostatas sukėlė problemą (retas atvejis, tai nutinka dėl per aukštos dūmų temperatūros).

4) Block_FI/Uždegimas nepavyko (ivyksta, jeigu liepsna neatsiranda per 15 minučių, arba jei yra nepasiekiama užsidegimo temperatūra). Išsijungia dėl neteisingos dūmų temperatūros uždegimo metu.

Išskirkite vieną iš šių atvejų:

NEPASIRODO liepsna Liepsnos pasirodo, bet po pranešimo„Ignition“ pasirodo pranešimas„Block_FI/NO Start“
Patikrinkite:- degimo kameros padėti ir švarą;- ritės veikimą;- kambario temperatūrą (jei mažesnė nei 3 °C)ir drėgme;- Pabandykite uždegti naudodami Diavolina®.	Patikrinkite:- termoporos veikimą;- uždegimo temperatūros nustatymo parametrus.

5) Sustoja del elektros tiekimo atjungimo (ne krosnies defektas).

Išsijungia dėl elektros energijos trūkumo.

Patikrinkite elektros jungtis ir įtampos perkryčius.

6) Gedimas/RC: (tai įvyksta sulūžus arba atsijungus termoporai).

Išjungia dėl termoporos gedimo arba atsijungimo.

Patikrinkite termoporos jungti su plokšte: Patikrinkite funkcija šaltuoju bandymu.

7) Aukšta dūmų °C: išsijungia dėl viršytos maksimalios dūmų temperatūros.

Dūmų perkaitimas gali priklausyti nuo granulių tipo, nenormalaus dūmų šalinimo, užblokuoto kanalo, neteisingo montavimo, variklio pavaros.

Neveikia nuotolinio valdymo pultas:

• Pritraukite arčiau krosnies imtuvo
• Patikrinkite bateriją ir, jei reikia, pakeiskite

Išeinantis oras néra karštas:

• Išvalykite pakuros šilumokaiti

Uždegimo metu įsijungia diferencinis jungiklis (ATSTOVAS):

• Patikrinkite uždegimo rites drègme.

Neužsidega:

• Išvalykite degimo kamerą.

„Baterijos patikrinimas“:

• Krosnis neišsijungia, bet ekrane rodomos klaidos.
  • Reikia keisti valdymo plokštės buferio bateriją.

NOTA 1

Visi signalai/ įspėjimai rodomi tol, kol jūs paspausite nuotolinio valdymo pulto mygtuką

. Nenaudokite ïdėklo tol, kol problema nebus pašalinta.

NOTA 2

Sudeginus 1000 kg granulių, ekrane pradeda mirgėti pranešimas „Mainten.“. Krosnis veikia, tačiau jūs turite iškviesti Atstovą neeilinės priežiūros darbams atlikti.

GEDIMU ŠALINIMO REKOMENDACIJOS KELLY MODELIAMS

Gedimų atveju krosnis automatiškai sustoja ir vyksta išjungimo procesas, o ekrane pasirodo tekstas apie uždarymo priežastį (žr. žemiau, įvairūs signalai).

Išjungdami dėl gedimo niekada neišjunkite iš tinklo.

Norédami vél paleisti kros ní po išjungimo, palaukite kol pasibaigs išjungimo procedūra (po 10 minučių pasigirsta pyptelėjimas), tada paspauskite mygtuką 0/1.

Nepatikrinę nesklandumų ų priežasties, nejunkite krosnies ir IŠVALYKITE /IŠTUŠTINKITE TIGLį.

INFORMACIJA APIE GALIMAS SUTRIKIMO PRIEŽASTIS, NUORODOS IR ŠALINIMO BŪDAI:

1) H1 Néra slėgio (imkitės veiksmų, jeigu srauto jutiklis aptinka nepakankamą degimo oro srautą).

Išsijungia dėl išretėjusio slėgio.

Oro srautas gali būti nepakankamas, nes yra atidarytos arba blogai uždarytos durelės (pvz., bloga izoliacija), oro įsiurbimo ar dūmų ištraukimo problema, arba užsikišusi degimo kamera.

Patikrinkite:

• durelių uždarymą;
• degimo oro įsiurbimo ortakį (išvalykite, atkreipkite dėmesį i srauto jutiklio komponentus);
• sausu oru išvalykite srauto jutikli (kaip valote PC klaviatūrą);
• krosnies vietą: ji neturi būti statoma prie sienos;

- degimo kameros padėti ir švarą (valykite reguliariai pagal granulių tipą);

- dūmų kanalą (išvalykite);

- įrengimas (jei jis neatitinka reglamentų ar dūmų išėjimo anga turi daugiau nei 2-3 sulenkimus); Jei įtariate, kad jutiklis yra sugedęs, atlikite šaltuosius bandymus. Jei sąlygos yra pakeistos (pavyzdžiui, atidarant duris) ir vertė nekinta, tai yra jutiklio problema.

Uždegimo metu taip pat gali atsirasti nepakankamo oro srauto signalas, nes srauto jutiklis pradeda stebėti prasidėjus degimo ciklui po 90 sekundžių.

2) H2 Dūmų šalinimo variklio gedimas (tai nutinka, jei dūmų ištraukimo greičio jutiklis aptinka gedimą)

Išsijungia dėl dūmų šalinimo variklio

• Patikrinkite dūmų ištraukėjo veikimą (jutiklio jungties decentralizavimas) ir plokštę.
• Patikrinkite dūmų kanalą (dėl purvo).
• Patikrinkite elektros ir ižeminimo sistemas.
• Patikrinkite elektroninę plokšte.

3) SF (H3) Stop/Liepsna: (tai nutinka, jei termopora aptinka žemesnę nei nustatyta dūmų temperatūrą, kurią jis interpretuoja kaip liepsnos nebuvimą). Išjungia dėl dūmų temperatūros sumažėjimo.

Liepsna gali užgesti dėl bet kurios iš šių priežasčių:

• granulių trūkumas
• Per daug granulių užgesino liepsną.
• Patikrinkite, ar maksimalus termostatas sukėlė problemą (retas atvejis, tai nutinka dėl per aukštos dūmų temperatūros).

4) AF (H4) Uždegimas nepavyko (ivyksta, jeigu liepsna neatsiranda per 15 minučių, arba jei yra nepasiekiama užsidegimo temperatūra). Išsijungia dėl neteisingos dūmų temperatūros uždegimo metu.

Išskirkite vieną iš šių atvejų:

NEPASIRODO liepsna Liepsnos pasirodo, bet po Ar pasirodo pranešimas „AF“
Patikrinkite:- degimo kameros padėti ir švarą;- degimo oro patekimą i degimo kamerą;- ar veikia kaitinimo elementas;- kambario temperatūrą (jei mažesnė nei 3 °C, naudokite prakurą) ir drėgmę;	Patikrinkite:- termoporos veikimą;-uždegimo temperatūros nustatymo parametrus.

5) H5 Sustoja dèl elektros tiekimo atjungimo (ne krosnies defektas).
Išsijungia dėl elektros energijos trūkumo.
Patikrinkite elektros jungtis ir įtampos perkryčius.

6) H6 Termoporos gedimas: (tai įvyksta sulūžus arba atsijungus termoporai). Išjungia dėl termoporos gedimo arba atsijungimo.

Patikrinkite termoporos jungti su plokšte: Patikrinkite funkcija šaltuoju bandymu.

7)H7 Perkaito dūmai – išsijungia dėl viršytos maksimalios dūmų temperatūros.

Dūmų perkaitimas gali priklausyti nuo granulių tipo, nenormalaus dūmų šalinimo, užblokuoto kanalo, neteisingo montavimo, variklio pavaros.

8) Batt.1- Batt.2

Krosnis neišsijungia, tačiau toks pranešimas rodomas ekrane. Reikia keisti valdymo plokštės buferio bateriją.

Ekranas- valdymo skydelis išjungtas:

- İsitikinkite, kad ijungtas maitinimo laidas, patikrinkite saugikli (maitinimo lizde).

Neveikia nuotolinio valdymo pultas (papildomas):

• Pritraukite arčiau krosnies imtuvo.
  • Patikrinkite bateriją ir, jei reikia, pakeiskite.

Išeinantis oras néra karštas:

• Išvalykite pakuros šilumokaitį.

Uždegimo metu įsijungia diferencinis jungiklis (ATSTOVAS):

• Patikrinkite uždegimo rites drėgmę.

Neužsidega:

• Išvalykite degimo kamera.

Pranešimas rodomas tol, kol jūs paspausite valdymo skydelyje esanti mygtuką 0/1. Nejunkite krosnies, kol neišsiaiškinsite problemos ir nepašalinsite gedimo.

Labai svarbu yra apibūdinti Atstovui skydelio perduodamus signalus.

KONTROLINIS SARAŠAS

Kartu su pateiktomis techninėmis specifikacijomis

Pastatymas ir montavimas

- Eksploataciją atliko, garantiją ir priežiūros instrukcijas išdavė kvalifikuotas ATŠTOVAS.

• Patalpos oro ventiliacija.

- Tik katilo krosnies išėjimas eina per dūmų kanalą / dūmtraukį.

• Dūmų kanalo ypatybės: ne daugiau kaip 2 vingiai, ne daugiau kaip 2 horizontalūs metrai.

- Išmetimo vamzdžiai yra pagaminti iš tinkamos medžiagos (rekomenduojama: nerūdijantis plienas).

- Naudojant degias medžiagas (pvz., medieną), turi būti imtasi visų atsargumo priemoniu, užkirsti kelia gaisro pavojui.

Naudokite

• Geros kokybės, sausos medienos granules.

- Kamino deflektorius ir pelenu skyrius yra švarūs ir gerai pastatyti.

• Durelės yra tinkamai uždarytos.

• Degimo kamera yra tinkamai idėta i atitinkama skyriu.

NEPAMIRŠKITE PRIEŠ KIEKVIENĄ UŽDEGIMĄ IŠSIURBTI DEGIMO KAMERA

Nepavykus uždegti, neištuštine degimo kameros NEDEKITE iš naujo.

LAISVAI PASIRENKAMA IRANGA

SUDERINTAS NUOTOLINIO UŽDEGIMO TELEFONAS (kodas 281900)

Krosnis gali būti uždegta nuotoliniu būdu, paprašius ATSTOVO prijungti telefono priedėlį prie nuoseklaus prievado už krosnies pasirenkamu kabeliu (TINY kodas:621240- KELLY kodas 620550).

VALYMO PRIEDAI

GlassKamin (kodas 155240) Naudojamas keraminio stiklo valymui

Pelenų siurblys Naudojamas pakuros valymui

INFORMACIJA NAUDOTOJAMS

Sutinkamai su įstatyminiu dekretu № 151, 2005 m. liepos 25, str. 13"Direktyvų įgyvendinimas: 2002/95 / EB, 2002/96 / EB ir 2003/108 / EB, susijusiu su pavojingų medžiagų, naudojamų elektros ir elektroninėje įrangoje, mažinimu, o taip pat jų šalinimas ".Perbrauktos šiukšlių dėžės su ratukais simbolis ant įrangos ar ant pakuotės nurodo, kad pasibaigus jo naudingo tarnavimo laikui, produktas turi būti šalinamas atskirai. Todėl įrangos naudingo tarnavimo laiko pabaigoje, vartotojas turi atiduoti jį tinkamoms elektros ir elektroninės įrangos atliekų surinkimo įmonėms, arba gražinti jį atstovui, kai perkamas naujas, toks pat prietaisas, santykiu vienas prie vieno.
