MANUALE UTENTE SLIDE-PHX EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag. 42

INDICE

Informazioni per la sicurezza 4

Informazioni generali 5

Disimballo 7

Installazione 11

Istruzioni d'uso 15

Manutenzione 34

Consigli per possibili inconvenienti 37

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P. IVA 00192220192

Dichiara sotto la propria responsabilità che:

La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 ed alla Norma Europea armonizzata

EN 14785:2006

STUFA A PELLET, a marchio commerciale

EDILKAMIN, denominata SLIDE - SLIDE 7

N° di SERIE: Rif. Targhetta dati

Dichiarazione di prestazione:

Altresì dichiara che:

stufa a pellet di legno SLIDE E SLIDE 7 rispettano i requisiti delle direttive europee:

2014/35/UE - Direttiva Bassa Tensione

2014/30/UE - Direttiva Compatibilità Elettromagnetica

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Il prodotto è identificato in modo univoco da un numero, il “tagliando di controllo” che trova sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
• taratura del prodotto in funzione delle reali condizioni di installazione e uso
• spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il certificato di garanzia che si trova nel prodotto .Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura.
• Il prodotto è progettato per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale.
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei, in particolare soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A rischio di incendio.
• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a stufa spenta ma calda, utilizzare sempre il guanto.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.

- uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

- pulizia del focolare a caldo. NON ASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente.

- pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

- pulizia del vetro caldo o con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.

- deposito di materiali infiammabili a distanze inferiori alle distanze di sicurezza indicate in questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLE DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.

• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone.
  • utilizzo della stufa a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.

In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale.

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti. Rischio di parti elettriche in tensione accessibili altrimenti.

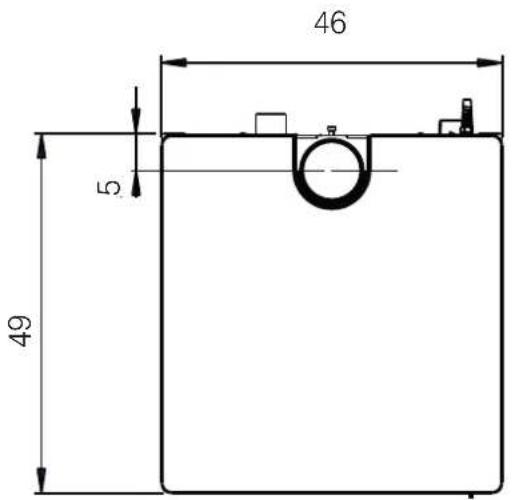

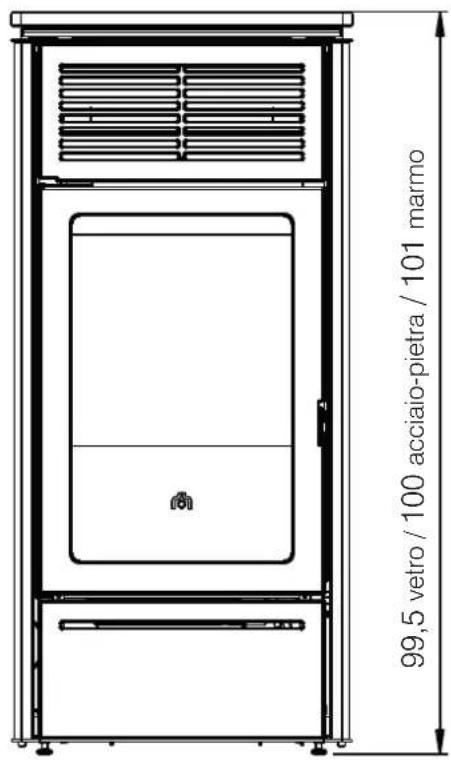

SLIDE DIMENSIONI (cm)

99,5 vetro / 100 acciaio-pietra / 101 marmo

∅ 8 cm uscita fumi femmina

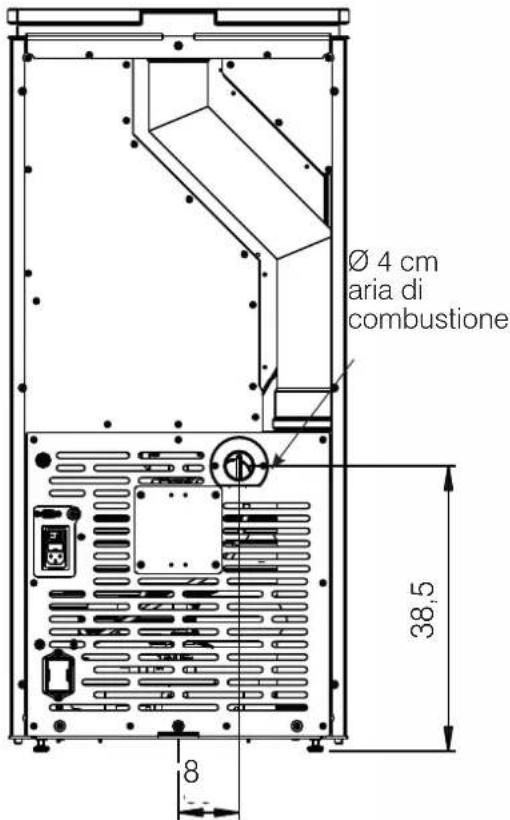

Ø 4 cm aria di combustione 38,5 8

46 5 49

CARATTERISTICHE TECNICHE ai sensi EN 14785
	SLIDE 7 SLIDE		SLIDE SLIDE 7
	Potenza Nominale	Potenza Nominale	Potenza Ridotta
Potenza utile 7,1 4,9 2,3 kW
Rendimento 90,7 90,2 93,4 %
Emissione CO al 13% O_2	0,010 0,008	0,032 %
Temperatura fumi 144 126 82 °C
Consumo combustibile 1,6 1,1 0,5 kg/h
Capacità serbatoio 20 kg
Tiraggio	11	11	10 Pa
Autonomia	13	18	40	ore
Volume riscaldabile *	180 130		m	^3
Diametro condotto fumi (femmina)	80			mm
Diametro condotto presa aria (maschio)	40			mm
Peso con imballo	acciao 121 / marmo 132 pietra 128 / vetro 124			kg
Classe ambientale secondo DM 186	4 stelle
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A+

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
	SLIDE 7 SLIDE		SLIDESLIDE 7
	PotenzaNominale	PotenzaNominale	PotenzaRidotta
Temperatura uscita fumi allo scarico	173 151 99	°C
Tiraggio minimo	0,01			Pa
Portata fumi	4,8 4,2	2	g/s

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.

CARATTERISTICHE ELETTRICHE
	SLIDE 7	SLIDE
Alimentazione	230 Vac +/- 10% 50 Hz
Potenza assorbita nominale	77 W	80 W
Potenza assorbita ridotta	13 W	25 W
Potenza assorbita stand by	4 W	4 W
Potenza assorbita in accensione	300 W
Frequenza radiocomando (fornito)	2,4 GHz
Protezione	Fusibile 4 AT, 250 Vac 5x20

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato. EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

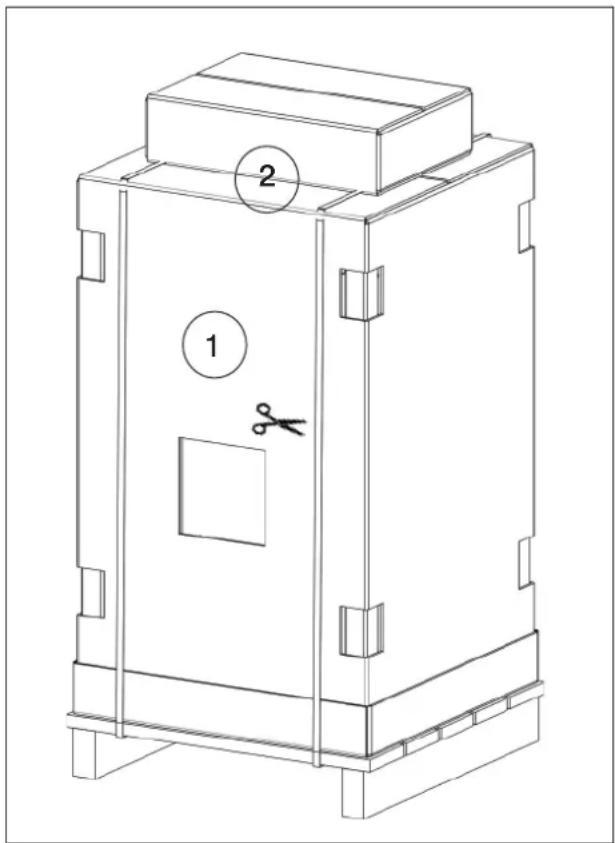

IMBALLO

L'imballo contiene due colli:

• uno con la struttura della stufa (1) coi fianchi già installati e un sacchetto minuteria con cinque gommini per il top
• uno con il top (2) in marmo o pietra

Nella stufa si trovano:

il radiocomando, il certificato di garanzia, il presente manuale, i sali antiumidità, il cavo di alimentazione. La manofredda per l'apertura della porta si trova sul bancale.

Procedere come segue (vedere figure seguenti alle pagine seguenti):

- Per togliere la stufa dal bancale :togliere le viti e la staffa posteriore; togliere i fianchi per togliere le viti davanti.

ATTENZIONE

NON CERCARE DI TOGLIERE LA STUFA DAL BANCALE PRIMA DI AVER TOLTO I FIANCHI E RIMOSSO LE VITI (UNA PER LATO) CHE FISSANO LA STUFA AL BANCALE

Il materiale dell'imballo (per esempio plastiche, fogli a pellicola) può essere pericoloso per i bambini.

C'è rischio di soffocamento. Tenere gli imballaggi lontano dai bambini.

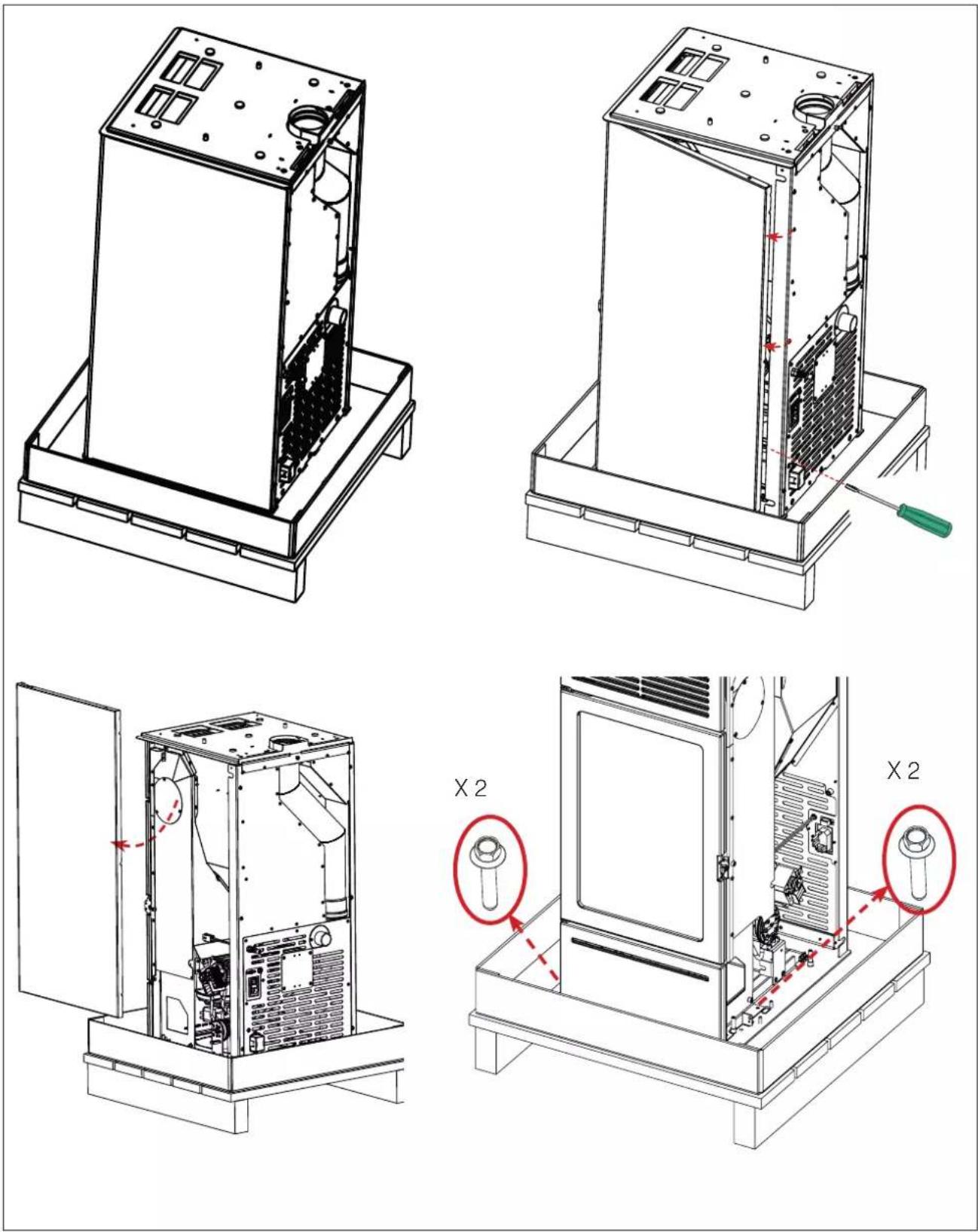

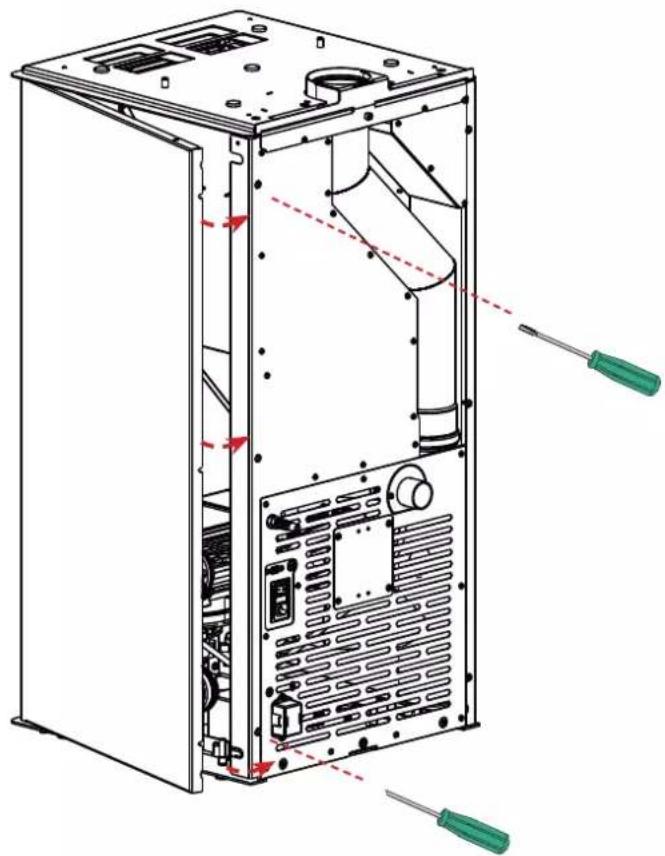

Per togliere la stufa dal bancale: togliere le viti; togliere i fianchi per togliere le viti davanti.

ATTENZIONE

NON CERCARE DI TOGLIERE LA STUFA DAL BANCALE PRIMA DI AVER TOLTO I FIANCHI E RIMOSSO LE VITI (DUE PER LATO) CHE FISSANO LA STUFA AL BANCALE

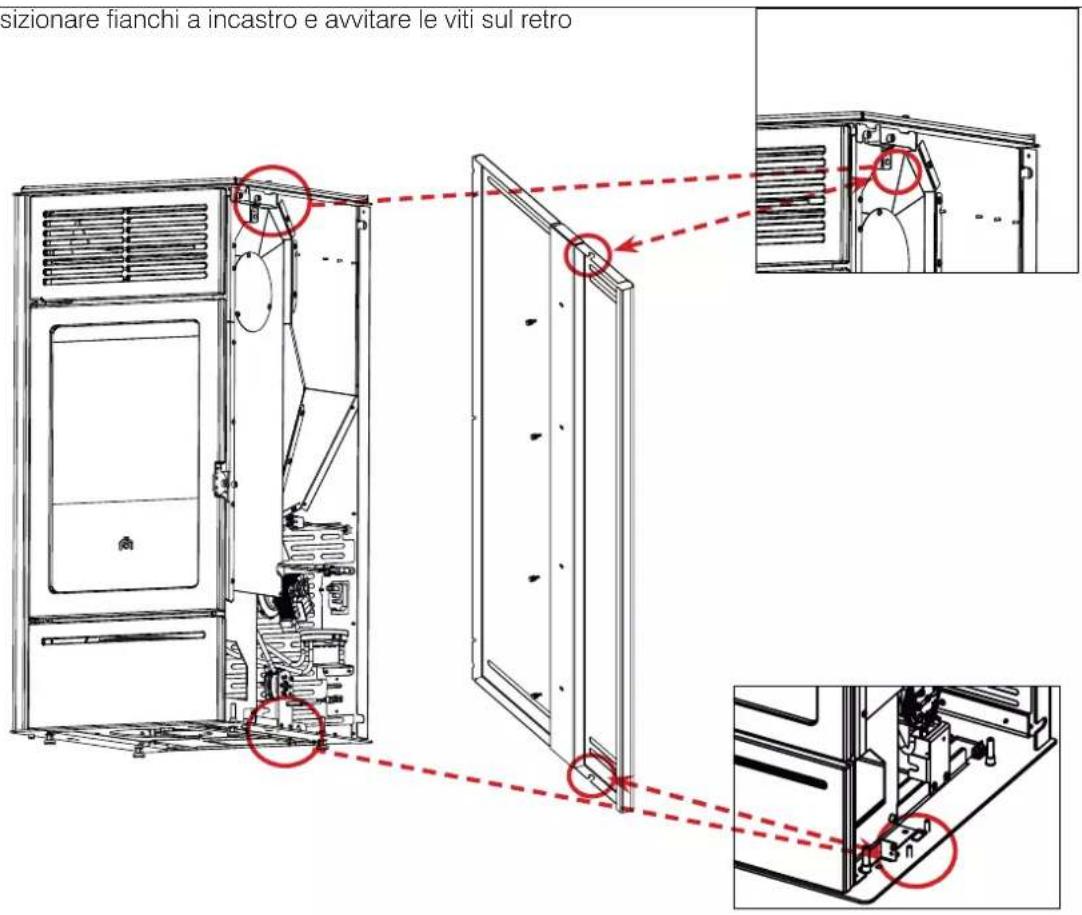

Posizionare fianchi a incastro e avvitare le viti sul retro

sizionare fianchi a incastro e avvitare le viti sul retro

Posizionare il top estetico, dopo aver messo i 5 gommini, incastrandolo sui due perni (frecce)

SLIDE TOP VETRO

Rimuovere i due perni (P) con i dadi sottostanti (da non riutilizzare).

Posizionare il top estetico, dopo aver messo i 5 gommini

p

P

SLIDE TOP ACCIAIO

1. Avvitare le quattro viti (V) fornite col top estetico (1) sul retro del top stesso, senza serrarle.
2. Far scorrere il top inferiore (2),

V

V

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione deve essere effettuata da personale qualificato;
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683;
• in caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 20 m³
• Il pavimento deve poter sopportare il peso del prodotto e degli accessori.
• Posizionare il prodotto in bolla
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento. Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Il prodotto deve essere installato nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati e sul retro di 10 cm dai materiali infiammabili.
• davanti alla stufa non possono essere collocati materiali infiammabili a meno di 80 cm.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

In caso di installazione su pavimento di materiale infiammabile e/o combustibile o con insufficiente portata, si consiglia di posizionare il prodotto su piastra in acciaio o in vetro per la distribuzione del carico.

Chiedere al rivenditore l'optional.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero

• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale.

• essere opportunamente certificati, con opportuna placca camino se metallici

• mantenere la sezione iniziale o variarla solo subito sopra l'uscita del prodotto e non lungo la canna fumaria

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare massimo 3 curve con angolo massimo di 90^
- presentare un solo tratto orizzontale di lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

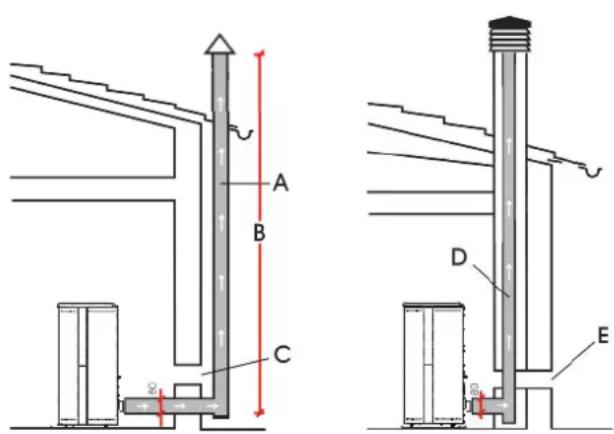

CASI TIPICI

A: canna fumaria in acciaio coibentata ai sensi EN 1856
B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto
C·E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)
D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 1,5 metri
• mantenere sezione costante
• essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• se preesistente deve essere pulita, per evitare rischi di incendio.
• a carattere di indicazione generale, si consiglia di intubare la canna fumaria se di diametro superiore ai 150 mm.

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

- deve funzionare in pressione negativa;

- deve essere ispezionabile

- deve rispettare le indicazioni locali.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

A carattere generale, suggeriamo due modi alternativi per garantire l'afflusso della indispensabile aria per la combustione.

Presa aria indiretta

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) di almeno 80 cm² (diametro 10 cm).

Consigliamo, per evitare correnti di aria, di predisporre la presa di aria dietro la stufa o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

Presa aria diretta

Predisporre una presa d'aria, di sezione utile ((al netto di retine o altre protezioni) di superficie pari alla sezione del foro di ingresso aria dietro al prodotto.

Collegare la presa d'aria al foro con un tubo anche flessibile.

Consigliamo di non superare i 5 m e di effettuare al più tre curve, in funzione del tiraggio della canna fumaria.

L'afflusso di aria può provenire da un locale adiacente solo a patto che :

• il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno ;
• il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto
• il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 PA (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico.

La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde della stufa.

Alimentare la stufa portando l'interruttore da 0 a 1.

Sulla presa con interruttore posta sul retro della stufa è inserito un fusibile 4 A.

CARICAMENTO DEL PELLET NEL SERBATOIO

Per caricare il pellet far scorrere il top *

1) Durante questa operazione NON APPOGGIARE MAI il sacchetto di pellet sulla griglia superiore, evitando così che il sacchetto di plastica con il calore possa rovinare la vernice del top.
2) Utilizzare apposito quanto se si carica la stufa mentre è in funzione e quindi calda.

*

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm;

lunghezza 3-4 cm

umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare la stufa come inceneritore

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
• Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Attenzione

L'uso di combustibile diverso può provocare danni al prodotto

Caratteristiche:

Frequenza 2,4 GHz - Alimentazione 2 batterie stilo AA da 1,5 Vdc.

Dimensioni 66x29x144mm ; peso 105 senza batteria. Display LCD 2".

Deve essere mantenuto in temperatura massime da -5°C a 50°C.

Il radicomando ha una sonda che legge la temperatura e comunica al prodotto per la gestione in automatico

Pericolo di esplosione se le batterie sono sostituite con altre di tipo errato.

Riserva pellet GIOVEDI 12:30 21.5°C MAN P5 START Potenza di lavoro Ventilazione Giorno, Data e Ora Temperatura ambiente Modalità di funzionamento (es.Manuale P5) oppure temperatura impostata di set INIncrementO AUTO/MAN MENU DECREMENTO RELAX ON-OFF accensione-spegnimento

- Blocco/ Sblocco tasti

Premendo contemporaneamente + e - per 2" (pressione lunga) si abilita il blocco della tastiera.

Premendo un tasto appare il simbolo del lucchetto nella schermata principale.

DOMENICA 07:42

GIORNO E ORA

Simboli WARNING

Velocità 1 Velocità 2 Velocità 3

Velocità 4 Velocità 5 Velocità AUTOMATICA

Funzione Relax attiva

• ON-OFF
• INCREMENTO
• DECREMENTO
• CONFERMA OK
• MENU - AUTO/MAN (pressione lunga) – SCORRIMENTO SX
• RETURN - RELAX (pressione lunga) – SCORRIMENTO DX

- Risparmio energetico

Dopo 20" secondi di inattività si spegne la sola retroilluminazione e dopo circa 10" si spegne completamente il display.

Sostituzione delle batterie del telecomando.

Il radiocomando è dotato di 2 batterie di tipo AA.

1. Togliere il coperchio delle batteria facendo leva sulla linguetta sul retro del telecomando.
2. Estrarre le vecchie batterie e sostituirle con delle nuove assicurandosi che la polarità sia corretta come raffigurato sul retro del dispositivo, Sostituire entrambe le batterie unicamente con batterie dello stesso tipo o equivalenti. Riposizionare il coperchio.
3. Smaltire le batterie in sicurezza. Le batterie usate devono essere riposte in un centro di riciclaggio e non smaltite con i rifiuti domestici.

Non esporre le batterie a calore eccessivo, come ad esempio luce solare, fuoco o simili.

MODALITA' DI FUNZIONAMENTO

Modalità Grandezze impostabili

MANUALE • livello di potenza• livello di ventilazione (i ventilatori, se sono presenti più di uno, sono regolabili separata-mente)*

AUTOMATICO • temperatura ambiente desiderata• livello di ventilazione *

CRONO • temperatura ambiente desiderata, scelta nei vari giorni della settimana• livello di ventilazione*

* abbassando la ventilazione il prodotto può modula re automaticamente anche la potenza per mantenere il massimo rendimento.

Il prodotto dispone anche delle seguenti funzioni aggiuntive.

Funzione In	quali modalità è attivabile	Cosa fa
Stand-By automatico crono		al raggiungimento della temperatura desiderata, il prodotto si spegne per riaccendersi se la temperatura scende
RELAX manuale automatico crono		permette il funziona-mento a convezione naturale (ventilazione spenta), riducendo la potenza
EASY TIMER	manuale automatico	permette di pro-grammare lo spegnimento/ac-censione dopo un determinato numero di ore (max 12)

CONNESSIONI OPTIONAL

Il tecnico, a richiesta, può fornire:

• termostato esterno,
• combinatore telefonico,
- sonde/termostati per la gestione dei ventilatori di canalizzazione(se presenti sul modello acquistato)

1) 2) 3)

DOMENICA 08:59 18.5 SET 20.0

GIOVEDI 20:37 22.0 MAN P3

GIOVEDI 19:21 20.5 SET 22.0

1) Es: prodotto aria in Automatico con 3 ventole in AUTO, Potenza P5, Set Ambiente 18,5°C
2) Es: prodotto aria in Manuale con 3 ventole in V3, Potenza P3.
3) Es: prodotto aria con Crono attivo e Ventole in V5, Potenza P5, Set Ambiente = 22°C.

ISTRUZIONI D'USO

L'ACCENSIONE E LO SPEGNIMENTO

richiedono alcuni minuti, durante i quali la fiamma deve comparire o spegnersi. Lasciare avvenire senza intervenire.

Durante l'accensione:

• CLEAN in fase di pulizia
• START nelle fasi Carico Pellet e Avvio 1
• START nella fase Avvio 2 con simbolo fiamma
• WARM UP nella fase di Warm Up con simbolo fiamma

Durante lo spegnimento,

il display mostra la scritta "OFF".

Se è attiva la programmazione oraria:

E' possibile forzare l'accensione o lo spegnimento del prodotto con Crono attivo, con la pressione lunga del tasto

L'accensione e lo spegnimento forzano il passaggio da modo Crono a modo Automatico con il Set Ambiente e Ventilazione preimpostati

COMANDI UTENTE DA RADIOCOMANDO ON/OFF

Premere a lungo il tasto ON/OFF per portare il prodotto in stato di ON.

Impostazione AUTOMATICO e MANUALE

Premere alcuni secondi il tasto AUTO/MAN per passare da manuale ad automatico o viceversa.

AUTOMATICO

MANUALE

In AUTOMATICO:

Impostazione della Temperatura Ambiente (letta dal radiocomando, che si consiglia stia nel locale in cui è installato il prodotto). Modificare la temperatura desiderata coi tasti "+" e "-"

Si preme un tasto e si attiva il display, poi si preme il tasto

Appare il simbolo "SET" o "MAN" lampeggiante spariscono i simboli della Modalità di funzionamento e i simboli dei Livelli di Potenza e Ventilazione.

Il Set si modifica con i tasti + o - e l'impostazione si conferma con il tasto OK o attendendo 5" senza alcuna pressione di tasti.

NOTA

Con CRONO attivo, dalla schermata principale non è possibile modificare la scelta del livello di Temperatura (T1, T2 o T3) ne' il valore di T1, T2 o T3. Per farlo è necessario accedere al Menù.

I tasti + o - sono disattivati.

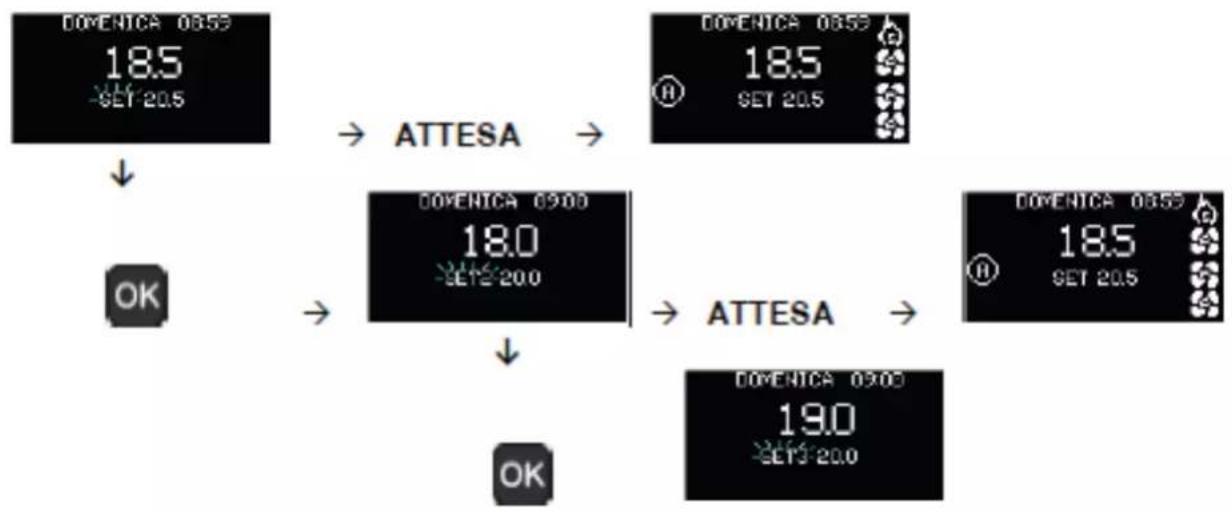

Se il prodotto è in modalità AUTOMATICO

zone canalizzate, premendo il tasto

sono presenti e attivate le sonde ambiente delle

per confermare l'impostazione del Set Ambiente principale, entro

all'impostazione dei set ambiente delle zone canalizzate 2 e 3 visualizzando la Temperatura Ambiente della zona canalizzata e il relativo Set

In MANUALE:

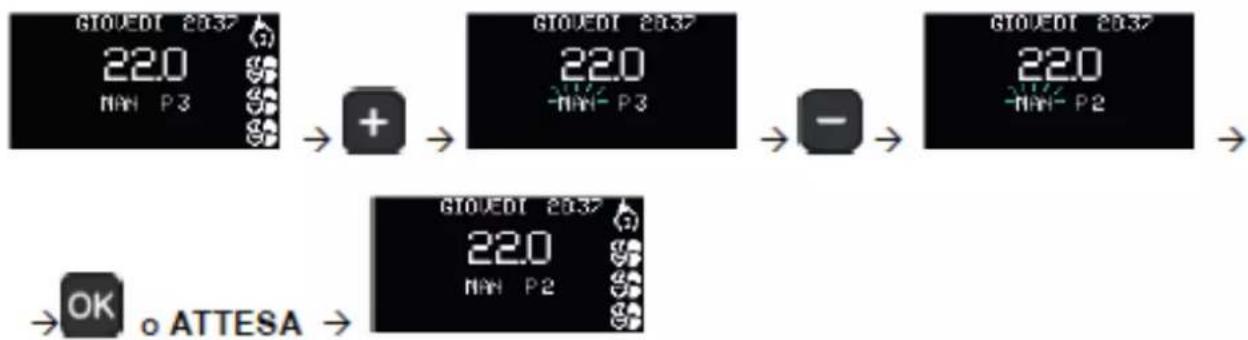

Impostazione della Potenza

Modificare il livello di potenza (visualizzato dal simbolo della fiamma) coi tasti “+” e “-”.

Si preme un tasto e si attiva il display, poi si preme il tasto

Appare il simbolo "SET" o "MAN" lampeggiante spariscono i simboli della Modalità di funzionamento e i simboli dei Livelli di Potenza e Ventilazione.

Il Set si modifica con i tasti + o - e l'impostazione si conferma con il tasto o attendendo 5" senza alcuna pressione di tasti.


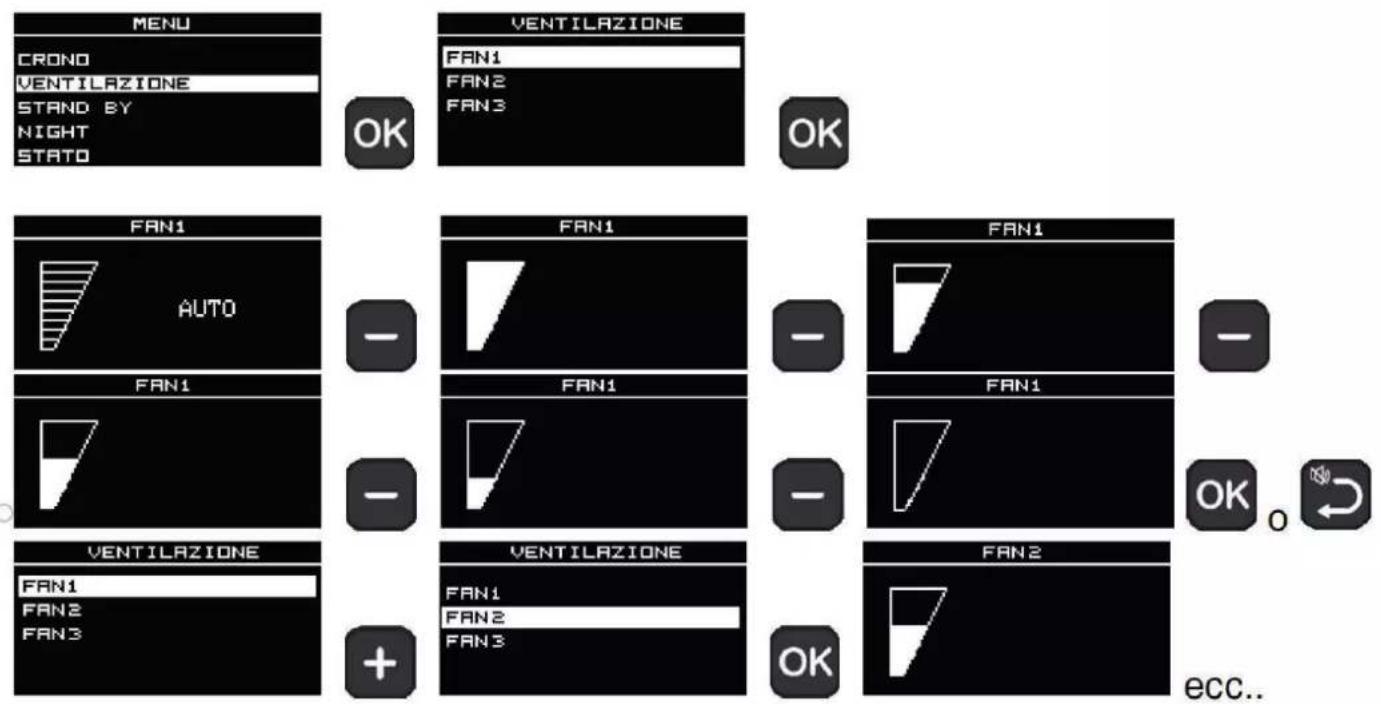

- REGOLAZIONE VENTILAZIONE

La regolazione della ventilazione è accessibile dal Menù. vedere paragrafo dedicato

- FUNZIONE RELAX

Funzionamento a convezione naturale (senza ventilazione) con limitazione automatica della potenza.

Funzione attivabile in tutte le modalità : automatica, manuale o crono.

Premere per due secondi il tasto per attivare la funzione Relax.

L'attivazione sul display viene segnalata dal simbolo RELAX al posto della ventola frontale.

Sempre con la pressione a lungo del tasto

si disattiva la funzione.

Il prodotto riduce la potenza e dopo qualche minuto spegne la ventilazione.

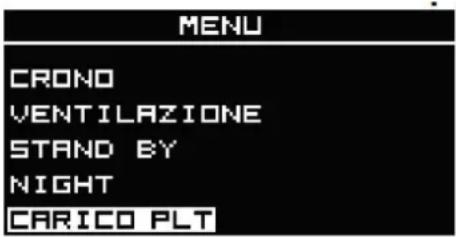

Premere 1 secondo il tasto "AM" per accedere al Menu.

Compaiono le voci di Menù con la prima voce già selezionata.

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Alla visualizzazione dell'elenco AM i tasti hanno la seguente funzione

Tasti attivi:

tornare alla schermata principale

tornare indietro di un livello

scorrimento delle voci di AM Menu

selezione della voce di AM Menu

• CRONO
• VENTILAZIONE
• STAND BY (visibile solo se il prodotto è in modalità “automatica)
• NIGHT
• CARICO PLT
• STATO
• RICETTA PLT

AM Menu 2:

• DATA-ORA
• LINGUA
• BEEP
• ALLARMI
• DATI
• SOFTWARE
• MENU TECNICO

- Crono

A funzione Crono attiva, l'utente imposta una temperatura desiderata e una fascia oraria a cui è legata la temperatura ambiente desiderata.

La regolazione avviene in passaggi, effettuabili in momenti anche non consequenziali :

• abilitazione del Crono su 7 giorni o su singoli giorni ("ABILITA" a display);
• impostazione di tre livelli di temperature, con l'attenzione che T1 sia sempre inferiore a T2 e T2 a T3 ("TEMP" a display);
  • associazione di una delle tre temperature (T1, T2, T3) a una fascia oraria (VISUALIZZA/MODIFICA).

Per accedere all'impostazione del Crono, si entra nel

Menù con il tasto

e la prima voce è quella del CRONO

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Confermo la scelta con il tasto e visualizzo le opzioni

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Sulla barra di navigazione si visualizza la voce "Crono".

- Abilita

Con "Abilita" attivo o disattivo il Crono

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Confermo la voce "Abilita" con il tasto e appare la schermata

ABILITA OFF

oppure la schermata

ABILITA On

Con i tasti + e - passo da "OFF" a "ON" e viceversa.

Confermo la scelta con il tasto OK o il tasto e ritorno alla schermata precedente.

- T1 - T2 e T3

Con T1, T2 o T3 imposto la temperatura associata ai livelli. Tipicamente:

T1 = Livello Notte (\~16°C)

T2 = Livello Giorno (\~20°C)

T3 = Livello Confort (\~22°C)

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Scelgo T1, T2 o T3 con i tasti

(discesa nel Menù) e confermo la voce con il

tasto

T1 18.0

Con i tasti 0,5.

imposto il valore con passo

Confermo la scelta e ritorno alla schermata precedente

con il tasto

o con il tasto

- Visualizza/Modifica le impostazioni

Con "Visualizza/Modifica", visualizzo la programmazione in corso e posso modificarla.

CRONO ABILITA T1 T2 T3 VISUALIZZA MODIFICA

Confermo la scelta con il tasto OK, e vedo la programmazione del Lunedì e il cursore è posizionato sul simbolo "Imposta"

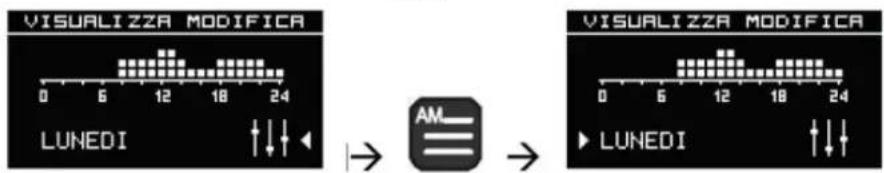

VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI ↑↓↑ → AM → VISUALIZZA MODIFICA 0 6 12 18 24 ► LUNEDI ↑↓↑

Con il tasto sposto il cursore tra il simbolo di "Imposta" e il Giorno della Settimana.

Con il tasto ↻ torno alla schermata precedente.

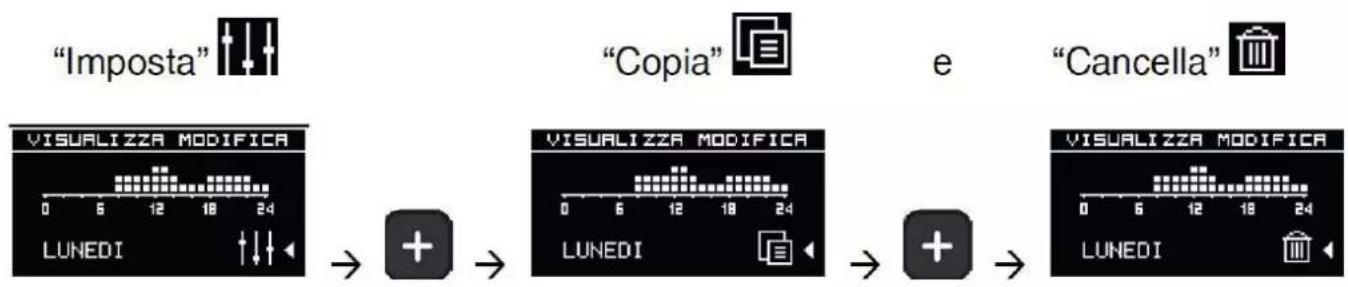

Se il cursore indica il simbolo "Imposta" con i tasti scelgo l'azione tra

    subgraph "Imposta"
        D["VISUALIZZA MODIFICA"]
        E["LUNEDI"]
    end

    subgraph "Copia"
        F["VISUALIZZA MODIFICA"]
        G["LUNEDI"]
    end

    subgraph "Cancella"
        H["VISUALIZZA MODIFICA"]
        I["LUNEDI"]
    end

Con il tasto OK confermo l'azione selezionata.

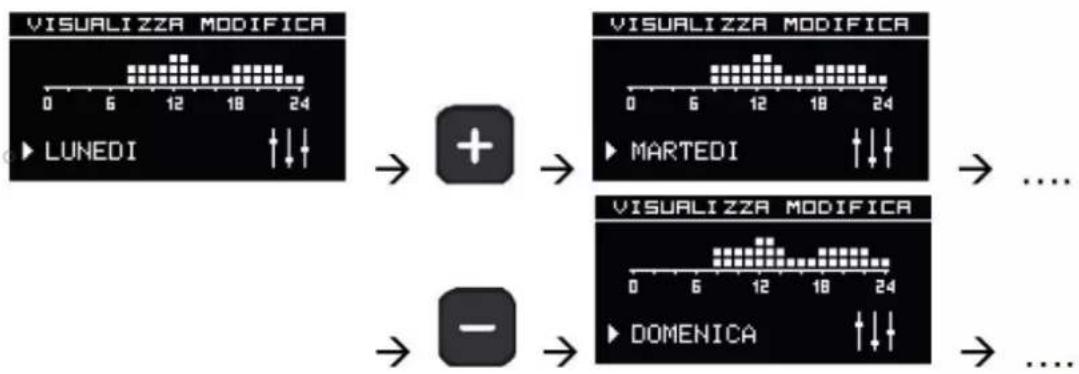

Se il cursore indica il giorno della settimana con i tasti + e - scelgo il giorno e vedo visualizzata la relativa programmazione


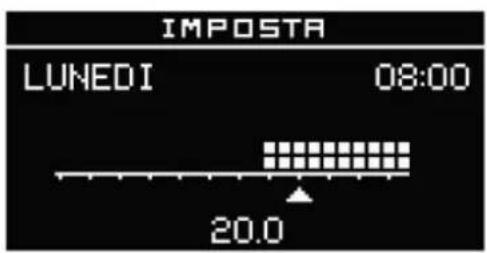

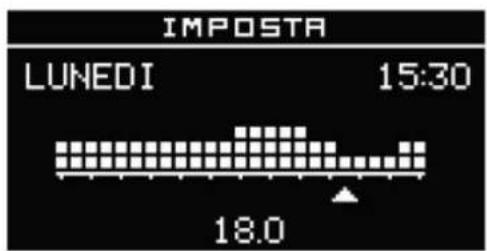

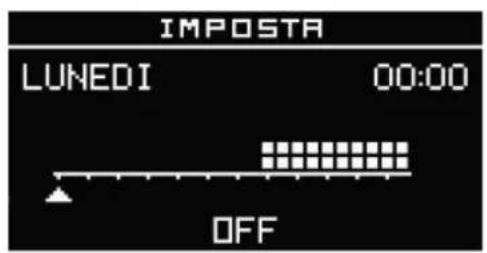

- per Impostare

si sceglie "IMPOSTA"

Premendo il tasto, sia che il cursore sia sull'Azione che sul giorno della settimana, appare la programmazione delle prime 12 ore del giorno selezionato.

In alto a sx visualizzo il riferimento del giorno e in alto a dx l'ora iniziale della fascia oraria (00:00) con il cursore in corrispondenza sotto la barra grafica.

In basso al centro visualizzo il Set corrente tra OFF e i valori di T1, T2 e T3.

IMPOSTA LUNEDI 00:00 OFF

IMPOSTA LUNEDI 08:00 20.0

IMPOSTA LUNEDI 15:30 18.0

IMPOSTA LUNEDI 23:30 18.0

Con i tasti + o - modifico i livelli di temperatura tra OFF - T1, T2 e T3

Con i tasti e si sposta la fascia oraria avanti e indietro.

Con il tasto OK si salva.

Se lo spostamento viene fatto tenendo premuto a lungo il tasto Si copia il livello precedente con frequenza di 1/2h al secondo.

0

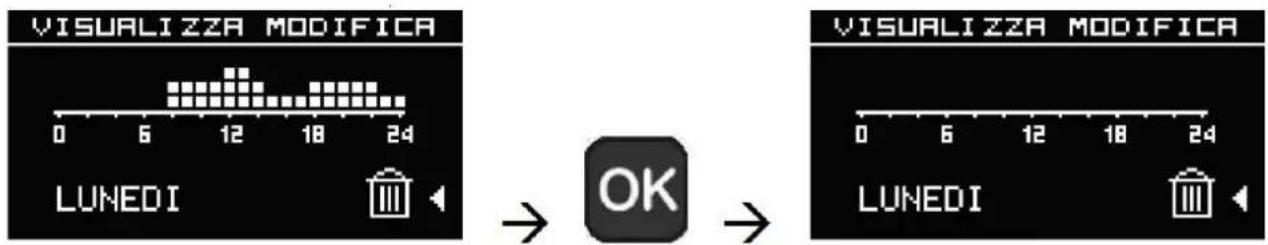

-per Cancellare

Se si sceglie l'azione "Cancella" e ho confermato con il tasto,

la programazione viene azzerata.

VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI

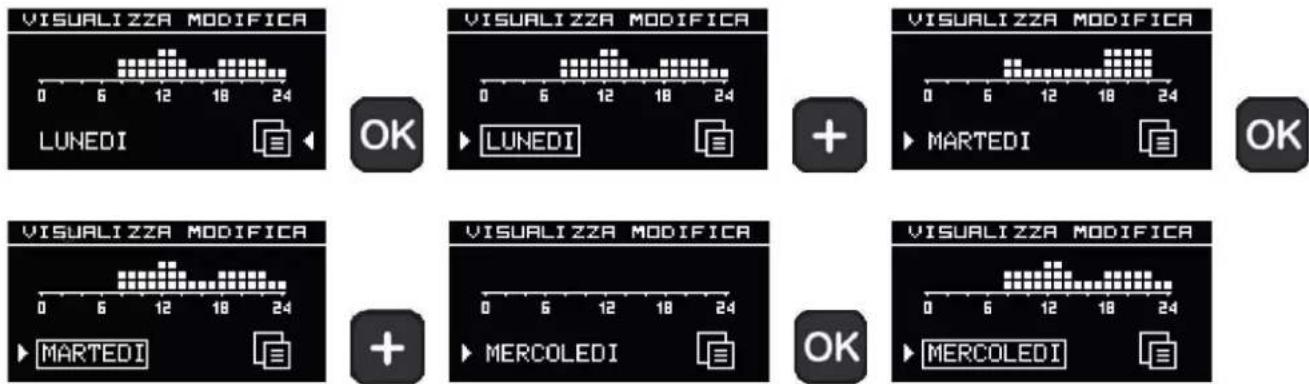

- per copiare/ incollare

Se si sceglie l'azione "Copia" e si conferma con il tasto

Viene evidenziato il giorno della settimana e appare il cursore.

Con i tasti + e - si sceglie il giorno su cui incollare la programmazione.

Con il tasto OK si conferma l'azione di copia. Viene evidenziato il su cui ho fatto l'azione e posso ripetere l'operazione.

Con il tasto 📊 si torna alla schermata precedente.

Con il tasto si porta sulla scelta dell'azione.

VISUALIZZA MODIFICA 0 6 12 18 24 LUNEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 ► LUNEDI + VISUALIZZA MODIFICA 0 6 12 18 24 ► MARTEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 ► MARTEDI + VISUALIZZA MODIFICA 0 6 12 18 24 ► MERCOLEDI OK VISUALIZZA MODIFICA 0 6 12 18 24 ► MERCOLEDI

Con il tasto 📋 torno alla schermata precedente

VISUALIZZA MODIFICA MERCOLEDI

Con il tasto AM torno alla scelta dell'azione

VISUALIZZA MODIFICA MERCOLEDI

-per ventilazione

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

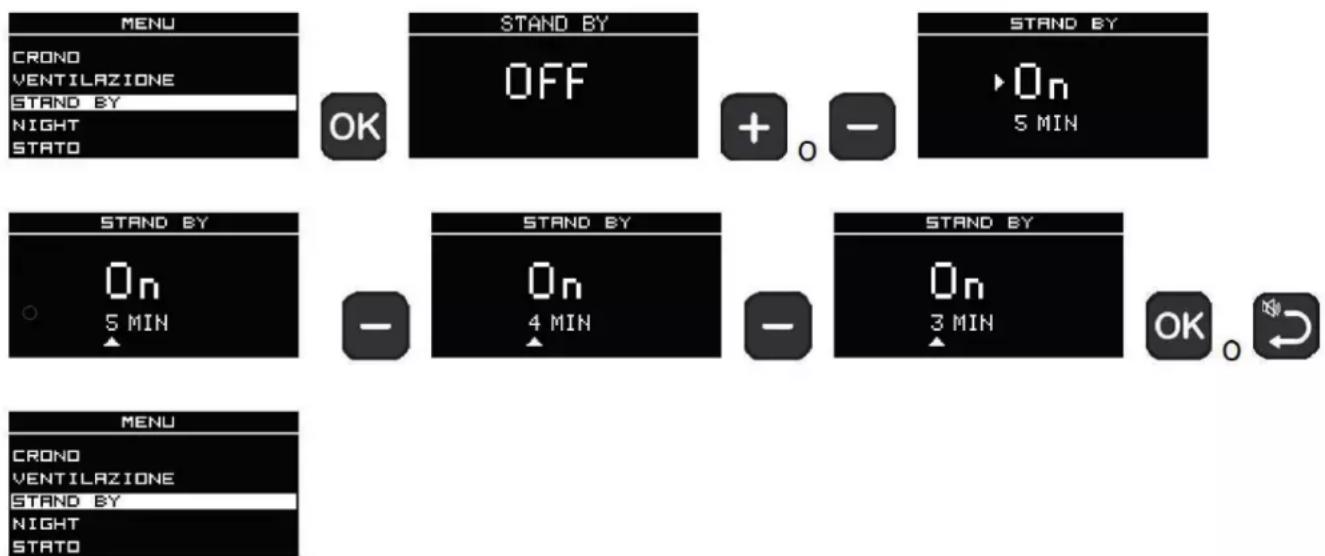

- Stand by

Con funzione Stand by attiva, in modalità automatica e crono, al raggiungimento della temperatura desiderata, il prodotto si spegne per riaccendersi quando la temperatura ambiente scende.

Con funzione Stand By non attiva, il prodotto , al raggiungimento della temperatura desiderata , modula fino alla potenza minima.

NOTA visibile solo se il prodotto è in modalità "automatica".

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO STAND BY OFF + 0 - STAND BY On 5 MIN STAND BY On 5 MIN - 4 MIN - STAND BY On 3 MIN OK 0 ← MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Il prodotto è programmato di default con un delta di +/- 1 °C per garantire il maggiore comfort.

Il tecnico può variare tale regolazione in fase di prima accensione per venire incontro alle esigenze.

Il display mostra la temperatura troncata. Ciò significa che sia 20,1°C che 20,9° sono visualizzati come “20°”. Ad esempio, impostando 20°C come temperatura ambiente, il prodotto andrà in modulazione/spegnimento al raggiungimento dei 21°C e si riaccenderà al di sotto dei 19°C.

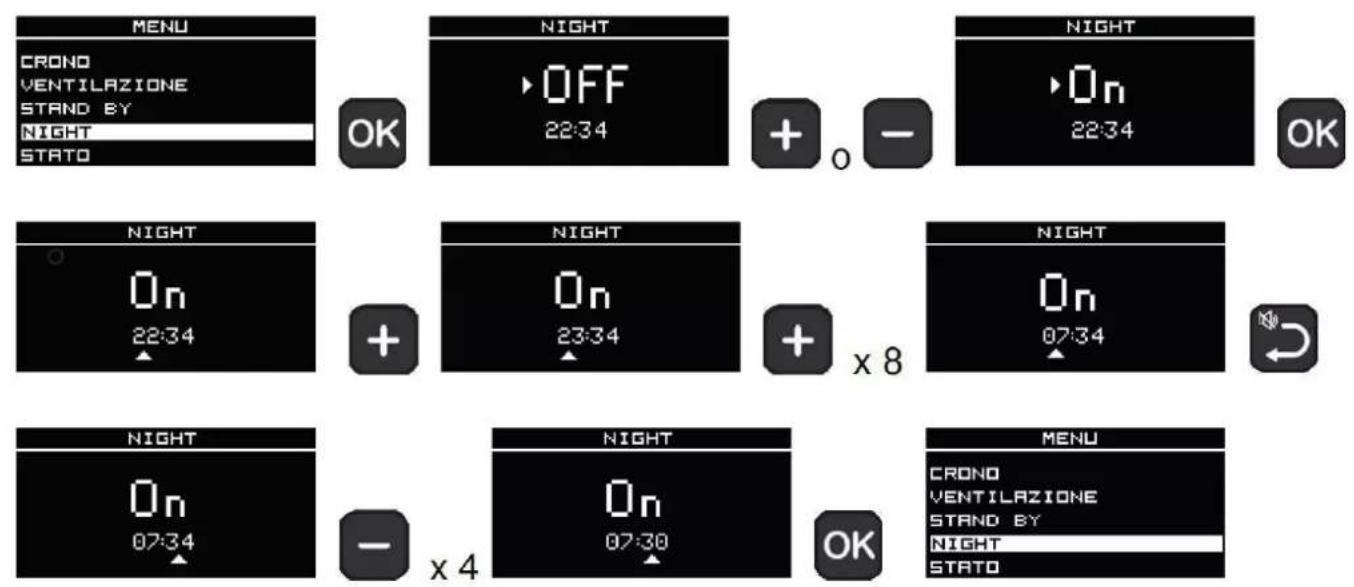

Night (spegnimento e accensione posticipata)

La funzione è disponibile solo se non è attivo il Crono.

Con questa funzione si spegne/accende il prodotto dopo un tempo impostabile dall'attivazione della funzione.

Utile se ad esempio si va a dormire e si vuole spegnere/ accendere il prodotto dopo qualche ora (massimo 12 ore dopo).

Nella schermata principale viene riportato l'orario di accensione

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

NIGHT OFF 22:37

NIGHT On 22:37

NIGHT On 22:37

NIGHT OFF 00:37

MENU CRONO VENTILAZIONE STAND BY NIGHT STATO

Nella schermata principale viene riportato l'orario di spegnimento

OFF 00:37 - 22:37 22.0 MAN P3

- Carico PLT (pellet)

Permette di caricare pellet dopo lo svuotamento della coclea in seguito ad un allarme per fine pellet.

Utile per il tecnico in fase di prima accensione.

Disponibile solo in Stato di OFF. In caso di tentativo di attivazione in stati diversi, non è permesso l'accesso alla funzione.

La funzione è disponibile solo in stato OFF. Negli altri stati non è visibile.

MENU CRONO VENTILAZIONE STAND BY NIGHT CARICO PLT

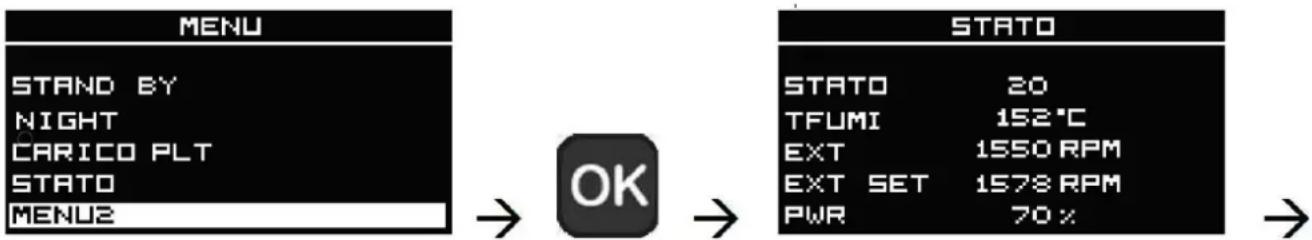

- Stato

Letture da effettuare solo sotto la guida di un tecnico. Il tecnico ha a disposizione il significato diagnostico delle scritte e delle cifre e potrebbe chiedervi di leggergliele in caso di problematiche.

Visualizzazione stato del prodotto

MENU STAND BY NIGHT CARICO PLT STATO MENU2 → OK → STATO 20 TFUMI 152°C EXT 1550 RPM EXT SET 1578 RPM PWR 70%

4 pagine di visualizzazione, che si scorrono con i tasti

Il Menù 2 riporta delle funzioni Utente di uso non frequente.

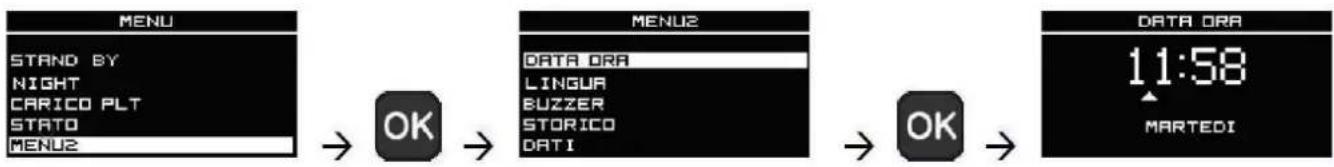

- Data Ora

Permette di regolazione la data e l'ora corrente.

Appare la prima volta che si attiva il radiocomando a prodotto alimentato elettricamente o appunto, entrando nel Menù.


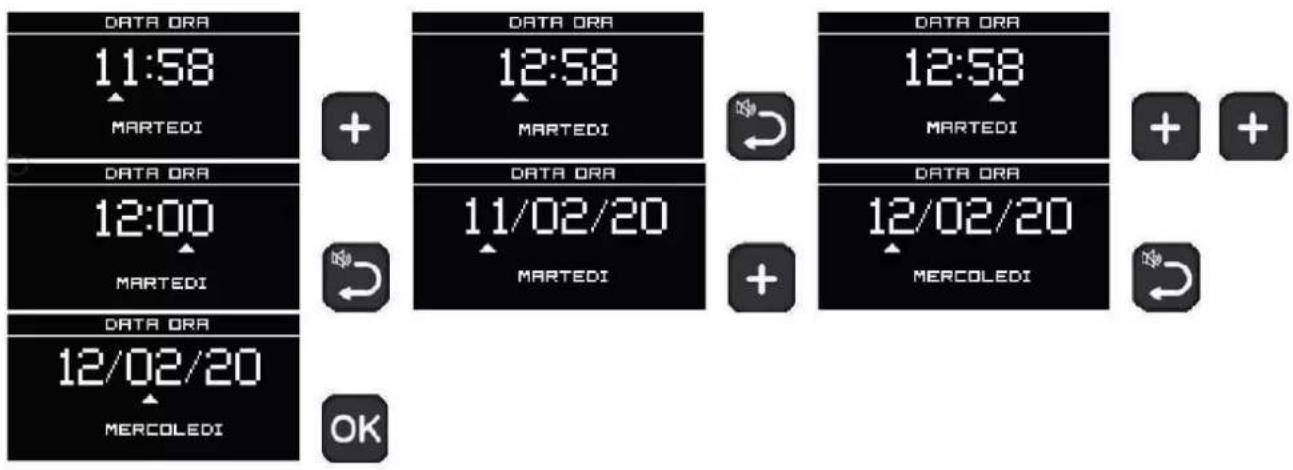

Il cursore indica il campo in modifica.

Con i tasti + e - modifico il valore.

Con il tasto scorro i campi facendo avanzare il cursore.

Con il tasto AM scorro i campi facendo indietreggiare il cursore.

Con il tasto OK, salvo e torno alla schermata precedente

DATA ORA 11:58 MARTEDI + DATA ORA 12:58 MARTEDI + DATA ORA 12:58 MARTEDI + DATA ORA 12:00 MARTEDI + DATA ORA 11/02/20 MARTEDI + DATA ORA 12/02/20 MERCOLEDI + OK

- Lingua

Permette di scegliere la lingua di comunicazione.

Appare la prima volta che si attiva il radiocomando a prodotto alimentato elettricamente o appunto, entrando nel Menù.

Il giorno della settimana cambia in automatico.

- Ricetta PLT (pellet)

Da usare solo su indicazioni del tecnico.

Utile per verificare il carico in fase di cambio pellet.

- Menu tecnico

Accessibile solo da tecnico abilitato in possesso di corretta password.

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa.

LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

N.B.:

• E' vietata ogni modifica non autorizzata
• Utilizzare pezzi di ricambio originali
• L'impiego di componenti non originali implica la decadenza della garanzia

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica.

• Deve essere effettuata con l'aiuto di un aspirapolvere
  • L'intera procedura richiede pochi minuti.

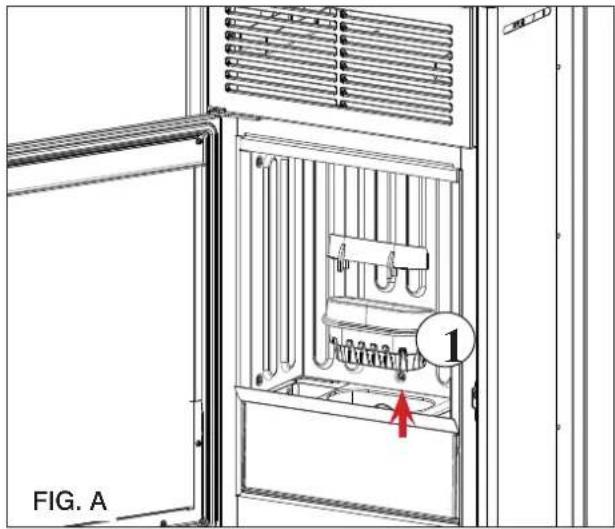

  • Aprire l'antina, estrarre il crogiolo (1 - fig. A)

• NON SCARICARE I RESIDUI DELLA PULIZIA NEL SERBATOIO DEL PELLET.

• Svuotare il contenuto del cassetto cenere (2 - fig. B).e del crogiolo in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci).
• Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
• Scrostare il crogiolo con la spatolina e pulire eventuali occlusioni dei fori.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici.

ATTENZIONE:

ASSICURARSI CHE IL CASSETTO CENERE, UNAVOLTARIMONTATO, SIA BEN POSIZIONATO NELLA PROPRIA SEDE

MANUTENZIONE SETTIMANALE

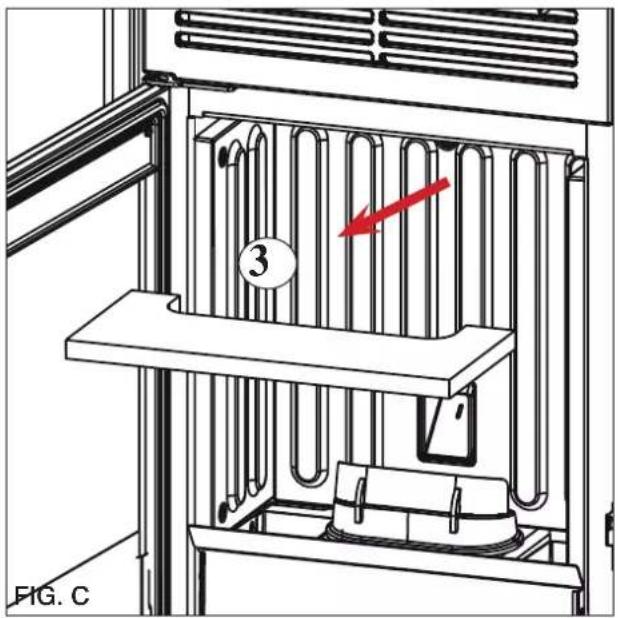

- Estrarre il deflettore (3 - fig. C) e rovesciare i residui nel cassetto cenere.

Il cielino è un componente soggetto ad usura, il costruttore non potrà rispondere di rotture dello stesso, tanto più se la rottura è dovuta durante l'estrazione o il riposizionamento dello stesso nella sua sede.

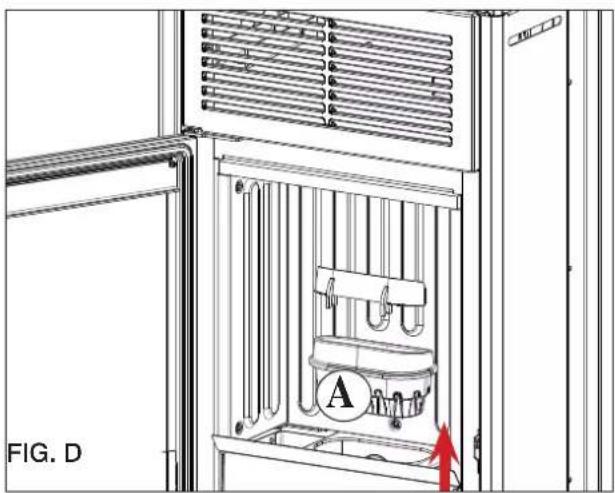

Dopo la normale pulizia, il NON CORRETTO posizionamento del crogiolo (A - fig. D) può compromettere il funzionamento della stufa.

Quindi prima dell'accensione della stufa, assicurarsi che il crogiolo sia posizionato correttamente come indicato in fig. E senza presenza di cenere o incombusti sul perimetro di contatto.

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente leggera detonazione

3 FIG. C

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della stufa.

Consigliamo di svuotare il pellet ne serbatoio.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Smaltire opportunamente anche le batterie esauste del radiocomando.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento.

Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF del radiocomando o quello di accensione semplificata.

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo.

Il prodotto è dotato di ogni sicurezza, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione. In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

Al posto del SET della temperatura ambiente viene visualizzato il codice allarme preceduto da "ALL"

Nella barra di stato in un'unica riga visualizzo la descrizione dell'allarme (le due righe del file lingua di seguito, separate da uno spazio)

La pressione lunga del tasto (come accensione) porta alla richiesta di sblocco del prodotto. Nella barra INFO inferiore appare la richiesta di sblocco tradotto nelle varie lingue.

Un' ulteriore pressione lunga 2 " del tasto

sblocca il prodotto.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento. Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF del radiocomando o quello di accensione semplificata. Tenere premuto finché compare scritta “VUOI SBLOCCARE?” .Lasciare a quel punto il tasto e premerlo di nuovo a lungo.

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo.

Il prodotto è dotato di valvola di sicurezza, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione. In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE INCONVENIENTE AZIONI
H01	interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	· Verificare che la porta del focolare sia chiusa· Verificare la pulizia del prodotto, dello scarico e del con-dotto di aspirazione aria di combustione.
H02	interviene se la scheda non rileva i corretti giri del ventilatore fumi	· Contattare il tecnico
H03	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	· Verificare la mancanza pellet nel serbatoio· Contattare il tecnico
H04	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :· Verificare il posizionamento e pulizia del crogiolo· Verificare presenza di pellet nel serbatoio e nel crogiolo· Provare ad accendere con un po' di accenditore ecologico solido (sentire il tecnico prima di eseguire scru-polosamente le istruzioni del fornitore dell'accenditore). L'operazione è da considerarsi di pura prova sotto la guida del tecnico.
H05	Spegnimento per rottura del sensore di lettura della portata dell'aria	· Contattare il tecnico
H06	Interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	· Contattare il tecnico
HO7	Spegnimento per superamento temperatura massima fumi.	Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)contattare il tecnico
H08	Spegnimento per eccessiva temperatura nel prodotto	vedere HO7
H09	Spegnimento per rottura del motoriduttore.	Contattare il tecnico
H10	Spegnimento per sovratemperatura della scheda elettronica.	Contattare il tecnico
H11	Spegnimento per intervento del pressostato di sicurezza.	Verificare la pulizia del prodotto, dello scaricoContattare il tecnico
H12	Guasto della sonda temperatura ambiente. Il prodotto funziona in manuale.	Contattare il tecnico

SEGNALAZIONI CHE NON PROVOCANO SPEGNIMENTO MA SONO SOLO AVVISI

LIVELLO BASSO DELLA BATTERIA DEL RADIOCOMANDO:

In caso di livello basso della batteria, sul display del radiocomando compare il simbolo della batteria.

MANUTENZIONE:

Dopo 2000 ore di funzionamento, a display compare il simbolo di una "chiave inglese".

Il prodotto funziona, ma è necessario far eseguire dal tecnico abilitato Edilkamin una manutenzione.

MANCANZA COMUNICAZIONE:

In caso di assenza prolungata di comunicazione tra prodotto e radiocomando, appare l'icona di mancata («») comunicazione (antenna barrata) e rimane visibile la temperatura ambiente, l'ora e il giorno della settimana. Si visualizza la Potenza a livello 1 se il prodotto era in Automatico/Crono, mentre al livello precedentemente impostato se era in Manuale. La ventilazione mantiene l'ultima visualizzazione.

Se la mancata comuniazione avviene durante la navigazione nei Menù, torna automaticamente alla schermata principale.

SPIA RISERVA PELLET:

La funzione è disponibile solo se installato e attivato il sensore di livello pellet. Quando interviene il sensore di livello la scheda emette un singolo "bip" (in qualunque stato di accensione o On) ed appare sul display il simbolo "PLT" che indica la riserva.

Dopo un tempo di circa 20/40 min e variabile da modello a modello, il prodotto va in spegnimento per fine pellet, mantenendo il simbolo PLT

INDEX
