BEDIENUNGSANLEITUNG SIRENA EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

pag. 94

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch这点 Merkblatt aufmerksam zu lessen, um samtliche Leistungen des Gerats auf die beste Weise und in volliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sichitte mit dem IÄNDERLER in Verbindung, bei dem Sie den Kauf getätigten haben oder besuchen Sie unsere Websites www.edilkamin.com unter dem Menüpunkt HändLER.

HINWEIS

• Nach dem Auspacken des Ofens, sich der Universehrheit und der Vollständigkeit des Inhalts vergewisern (Verkleidung, Fernbedienung mit Display, „Kalthandgriff für Öffnung der Tur, Garantieheft, Handschuh, CD/technische Beschreibung, Spachtel, Entfeuchtungssalz, Inbusschlussl).

Im Fall von Störungen wenden Sie sichotide sofort an den Handler, bei dem der Kauf getatigt wurde und handigen Sie him Kopie des Garantiehefts und die steuerlich gultige Kaufbescheinigung aus.

-Inbetriebnahme/Abnahme

Thesehatunbedingtdurchden zu erfolgen,andernfallsverfalltdieGarantie.

Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen durchgehinfert werden und darauf abzielen, die korrekte Funktionseweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts enthalten den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.
• Die Nummer des Kontrollabschnitts, der für die Identifizierung des Heizofen erforderlich ist, ist angegeben:
• Im oberen Teil der Verpackung
• Im Garantieheft im inneren des Brennraums
• Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfugung zu stellen sind.

• Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-Nr. 00192220192

erklärt hiermit eigenerverantwortlich, dass:

Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

PELLET-HEIZOFEN der Handelsmarke EDILKAMIN, mit dem Modellnamen FANTASY - FATA - SIRENA - STORY

SERIEN-NUMMER: Typenschild-Daten Leistungserklarung (DoP - EK 083): Typenschild Nr.

Außerdem wird erklärart, dass:

der Holzpellet-Heizofen FANTASY - FATA - SIRENA - STORY den folgenden EU-Richtlinien entspricht:

2006/95/EG - Niederspannungsrichtlinie

2004/108/EG - Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schlieft im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jeder Haftung für Funktionstörungen des Gerätes aus.

BETRIEBSWEISE

Die Öfen erwärmen die Luft, indem sie Holz-Pellet als Brennstoff verwenden, dessen Verbrennung elektronisch gesteuert wird. Nachfolgend wird deren Betriebsweise beschrieben (die Buchstaben beziehen sich auf die Abbildung 1).

Der Brennstoff (Pellet) wird dem Brennstoffbehalter (A) entnommen und mittels einer durch einen Getriebemotor (C) angetriebenen Förderschnecke (B) in den Verbrennungstiegel (D) befindert.

Das Anzündes des Pellet erfolgt durch von einem elektrischen Widerstand (E) erzeugte Heiluft, die mittels eines Rauchabzugsgebläses (F), in den Siegel gesaugt wird. Die durch die Verbrennung erzeugten Rauchgase werden durch denselben Fliehkaftventilator (F) aus dem Feuerraum abgezogen und vom Stutzen (G) auf der unteren Rückseite des Öfen ausgewißen. Die Öfen ermöglichen die Kanalisierung der Warluft, sodass diese für die Erwärung der benachbarten Räume dorthin befindert wird. Auf der Rückseite der Öfen befänden sich Steck-Stutzen mit 0 cm für den Anschluss der Warluftkanalisierung. Um die Warluft in einen oder zwei benachbarte Räume zu leiten, ist der Öfen mit zwei Stutzen auf der Rückseite versehen, an die die entsprechenden Aluminiumrohr re anzuschlieben sind.

Um die Verteilung der Warmluft zu begünstigen, sind die Kit 11 und KIT 11 BIS als Optional erhältlich (siehe S. 103-104-105). Die Brennstoffmenge und der Rauchabzug bzw. die Versorgung mit Verbrennungsluft werden durch die elektronische

Karte gesteuert, die mit einer Software mit System Leonardo ausgestattet ist, um eine Verbrennung von hohem Wirkungsgrad und mit niedrigem Schadstoffausstob zu erhalten.

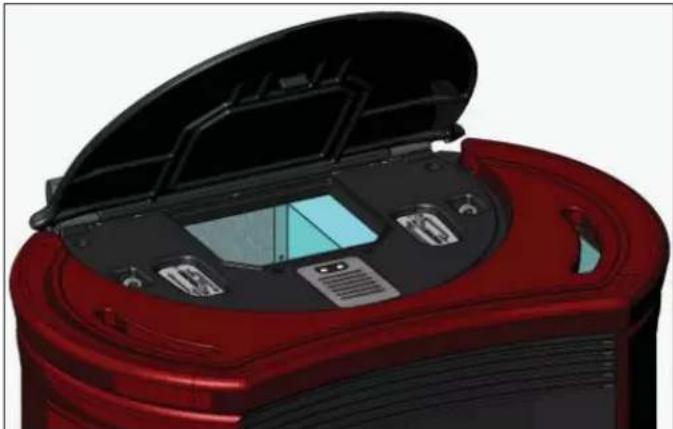

Auf dem Oberteil des Ofens ist ein Display (M) eingebaut, das den Betrieb und die Anzeige aller Betriebsphasen erhögt. Die Hauptphasen können auch mit der Fernbedienung vorgenommen werden. Der Ofen ist auf der Rückseite mit einem seriellen Anschluss für die Verbindung (mittels des auf Wunsch erhaltenen Kabels Code 640560) mit Fernschaltvorrichtungen versehen (wie Telefonchalter, Zeithermostaten, usw.).

Die Öfen sind mit einem vollig aus Gusseisen bestehend inneren Aufbau verschen.

SICHERHEITSHINWEISE

Der Heizofen wurde entwickelt, um den Raum, in dem er sich befindet, durch die automatische Verbrennung von Pellet im Feuerraum sowohl durch Abstrahlung als auch durch Bewegung von Warmluft, die vorne aus dem Gitter austritt, zu erwarten.

• Das Gerät ist nicht dazu geeignet, durch Personen mit körperlich, sensoriell oder geistig eingeschrankten Fährigkeiten betriben zu werden - Kinder eingeschlossen. Kinder sind zu überwachen, damit sichergestellt wird, dass sie nicht mit dem Gerät speien.

• Die einzigen vom Gebrauch des Ofens ausgehenden Gefahren rühren von einer mangelnden Einhaltung der Installationsvorschriften oder einer direkten Berührung von (inneren) elektrischen Teilen oder einer Berührung des Feuers und heiter Teile (Scheibe, Rohre, Warmluftaustritt) Beim Einführer fremder Stoffe, bei falschen Brennstoffen, bei unzureichender Wartung.

• Als Brennmaterial nur Holzpellets mit einem Durchmesser von 6 mm verwenden, von sehr guter Qualität und mit Zertifik kat

• Für den Fall des mangelhaften Betriebs sind die Öfen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten;这点es muss ohne Eingreifen des Benutzers automatisch erfolgen.

• Für einen ordnungsgemäß Betrieb muss der Ofen unter Einhaltung der in dieser technischen Merkblatt enthalten den Angaben installiert werden. Während des Betriebs darf die Tur nicht geöffnet werden: Die Verbrennung wirdathamlich automatisch verwaltet und bedarf kines Eingriffs.

• In keinem Fall)durfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.

• Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutz den Ofens mit dem Schornstein verbindet))durfen keine entfl ammbaren Erzeugnisse verwendet werden

Die Teile des Feuerraums und des Brennstoffbehalters dürfen nur KALT abgesaugt werden.

Die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin Edilkamin) und einem Tuch gereinigt werden.

• Nicht in warmem Zustand reinigen.

• Sicherstellen, dass der Heizofen durch ein von Edilkamin zuglassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in thisem Datenblatt, die zudem für die Validierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird.

• Wahlend des Betriebs des Ofens erreichen die Abzugsrohrc und die Tur sehr hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).

• Keine nicht hitzebeständigen Gegenstände in unmittelbarer Höhe des Ofens ablegen.

• NIEMALS fl üssige Brennstoffe verwenden, um den Ofen anzuzünden oder die Glut zu entfachen.

Die Beluftungsöffnungen im Installationsraum, noch die Luftcinlasse des Ofens selbst verschlücht.

• Den Ofen nicht nassen, sich den elektrischen Teilen nicht mit nassen Händenähern.

• Keine Reduzierstücke auf die Rauchabzugsrohrre stecken.

• Der Ofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Gerats erforderlichen Ausstattungen (Luftzuführ und Abzüge) versehen sind.

• Im Fall von erfolglosem Anzünden,这点e NICTT wiederholen, ohne den Brenntiegel geleert zu haben.

• ACHTUNG: DAS AUS DEM BRENTIEGEL ENTLE-ERTE PELLET DARF NICT IN DEN PELLETBEHALTER GEGBEN WE RDEN

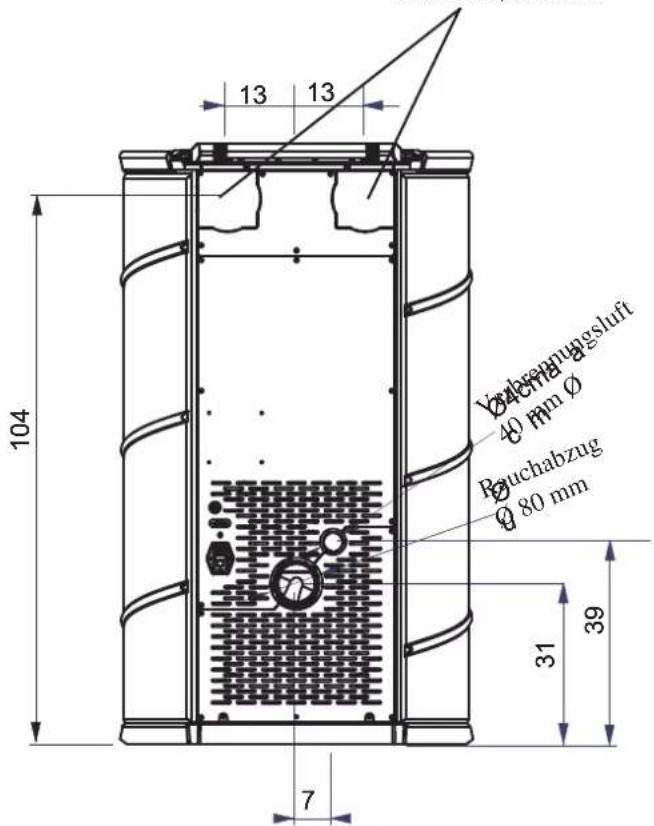

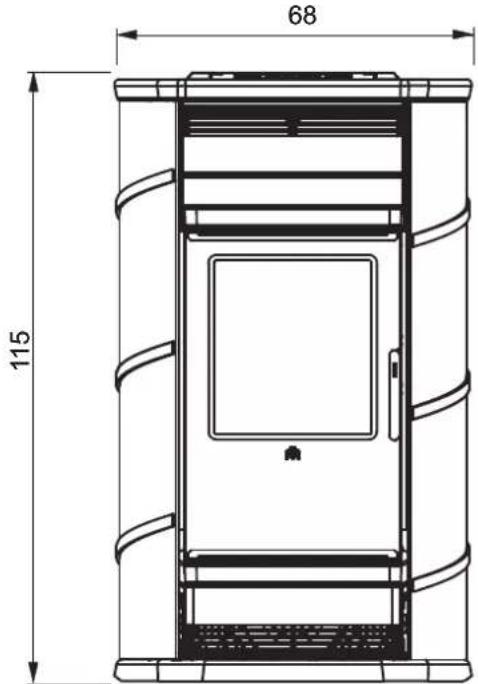

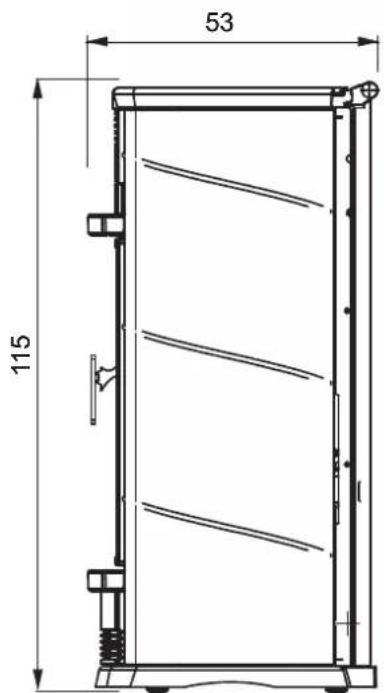

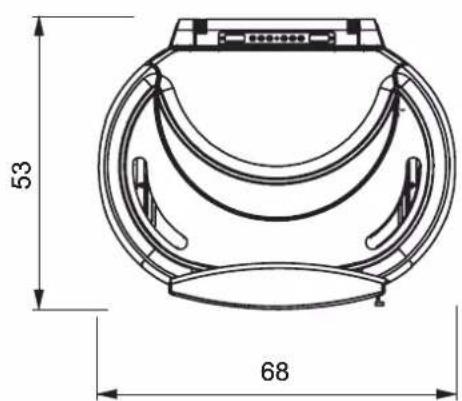

ABMESSAGENGEN UND FINISHES

FANTASY: Specksteinverkleidung.
-FATA: Keramik cremewei, rot, ledereffekt.
- SIRENA: Keramik cremeweiβ, rot, ledereffekt.
- STORY: grau lackierter Stahl.

FRONT ZURUCK

Kanalisierung

Warmluft 0 100mm

SEITE GRUNDISS

FÜR DIE 4 MODELLE GÜLTIGE ABMESSAGENGEN

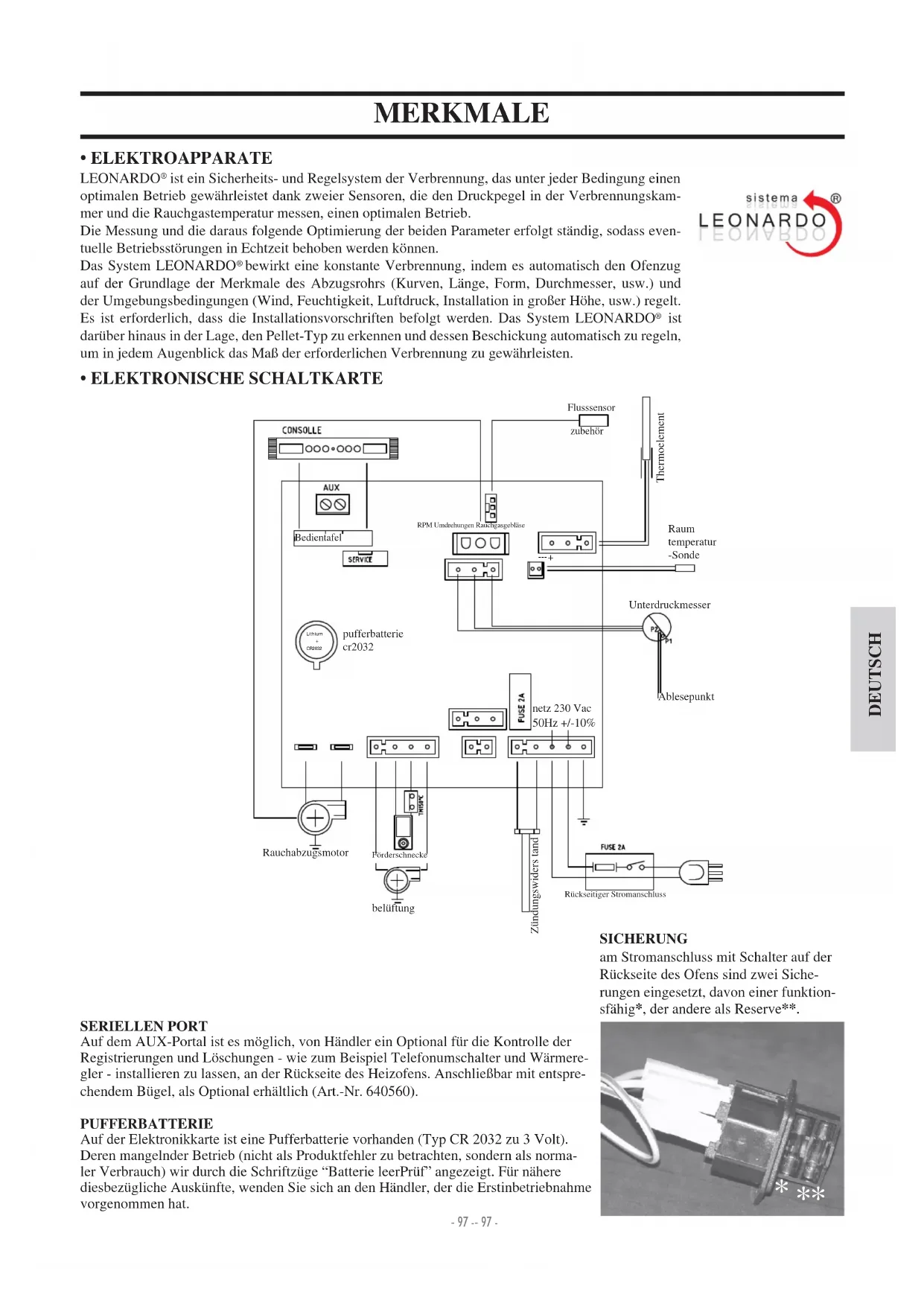

MERKMALE

ELEKTROAPPARATE

LEONARDO^® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb.

Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden konnen.

Das System LEONARDO® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt. Es ist erforderlich, dass die Installationsvorschriften befolgt werden. Das System LEONARDO® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten.

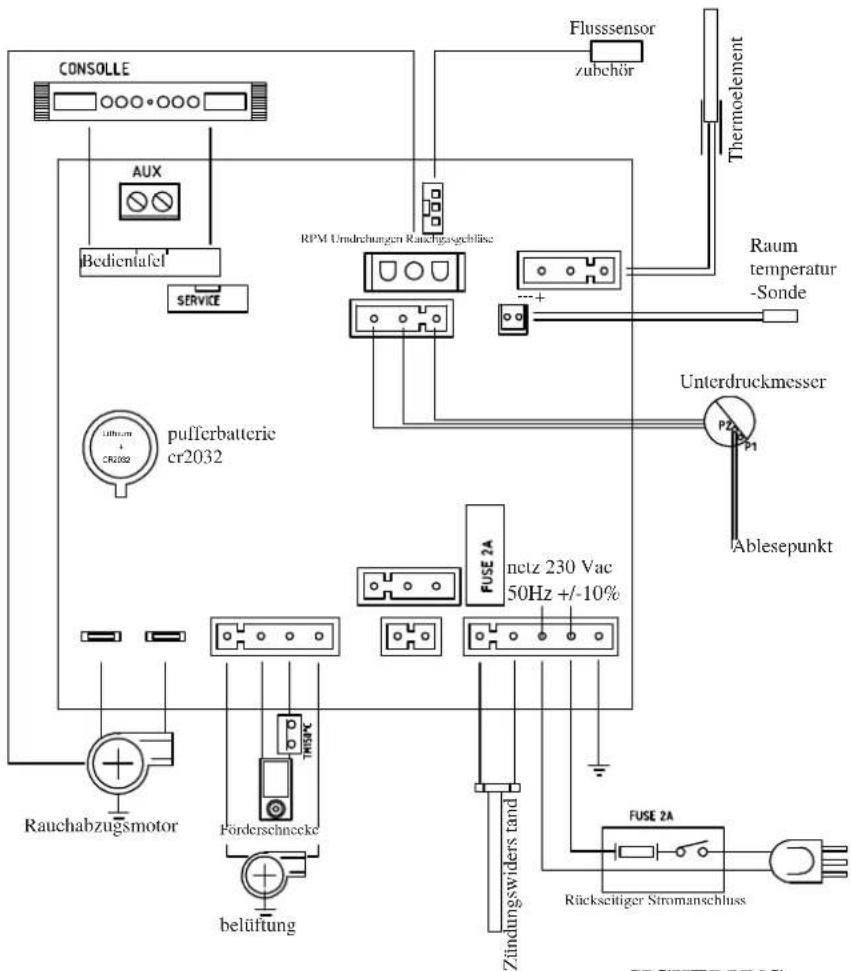

ELEKTRONISCHE SCHALTKARTE

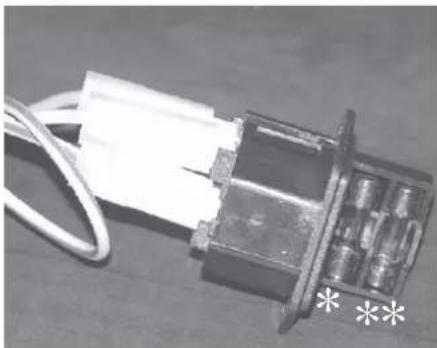

SICHERUNG

am Stromanschluss mit Schalter auf der Rückseite des Ofens sind zwei Sicherungen eingesetzt, davon einer Funktionsfähig, der andere als Reserve*.

SERIELLEN PORT

Auf dem AUX-Portal ist es möglich, von Handler ein Optional für die Kontrolle der Registrierungen und Löschungen - wie zum Beispiel Telefonumschalter und Wärmeregler - installieren zu halten, an der Rückseite des Heizofens. Anschließlich mit entsprechendem Bügel, als Optional erhältlich (Art.-Nr. 640560).

PUFFERBATTERIE

Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht als Produktfehler zu betrachten, sondern als normaler Verbrauch) wir durch die Schriftzüge "Batterie leerPruf" angezeigt. Für{nahere diesbezügliches Auskünfte, wenden Sie sich an den Handler, der die Erstinbetriebnahme vorgenommen hat.

MERKMALE

HEIZTECHNISCHE MERKMALE gemäß EN 14785
	Nennwärmeleistung Reduzierte Leistung
Heizleistung 13,2 5,1 kW
Wirkungsgrad / Effi zienz 92,5 93,3 %
Emissionen CO 13% O2	0,019	0,038	%
Maximale Rauchtemperatur	96	70	°C
Mindestzug	12 - 0	10 - 0	Pa
Rauchdurchsatz	13,5 7,4	g/s
Brennstoffverbrauch Pellets	3	1,1	kg/h
Fassungsvermögen des Brennstoffbehalters	23,5		kg
Betriebsdauer	7	19	Stun-den
Bcheizbarcs Raumvolumen*	345 m		3
Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil)	80 mm
Durchmesser des unabhängigen Außenlufteingangs (Steckerteil)	40 mm
Gewicht mit Verpackung FANTASY / FATA / SIRENA / STORY	271 / 248 / 248 /230		kg

• Das Beheizbare Raumvolumen ist berechnet bei einer Isolation nach den neuesten aurichtlinien, und anschließenden Änderungen und aufgrund einer Wärmeanforderung con 33 Kcal/m³ pro Stunde.

ELEKTRISCHE MERKMALE
Stromversorgung 230Vac +/- 10% 50 Hz
Schalter AN/AUS ja
Durchschnittliche Leistungsaufnahme 100 W
Leistungsaufnahme bei Zündvorgang 400 W
Frequenz der Fernbedienung Infrarotwellen
Schutzvorrichtung auf Hauptversorgungl * (siehe S.97)	Sicherung 2AT, 250 Vac 5x20
Schutzvorrichtung auf elektronischer Schaltkarte * Sicherung 2AT, 250 Vac 5x20

ACHTUNG:

1) daran denken, dass externe Geräte den Betrieb der elektronischen Schaltkarte stären können.
2) Eingriffe nur von geschultem Fachpersonal durchführten halten.

Die oben aufgeführten Angaben sind Richtwerte.

EDILKAMIN s.p.a. besteht sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigemem Er-messen zu ändern.

SICHERHEITSVORRICHTUNGEN

- THERMOELEMENT:

Am Rauchabzug installiert, ermittelt es die Rauchgastemperatur am Abzug. In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Betriebs- und Abschaltphasen.

- UTERDRUCKMESSER:

Misst den Depressionswert (im Vergleich zur Installationsumgebung) in der Brennkammer.

- FLUSSSENSOR LUFT:

Im Luftansaugkanal angebracht, greift dieser ein, wenn der Fluss der Verbrennungsluft nicht einwandfrei ist, mit darauf resultierenden Unterdruckproblemen im Rauchgaskreislauf, wodurch das Erlöschen des Ofens bewirkt wird.

SICHERHEITSTHERMOSTAT:

Schreitet ein, wenn die Temperatur im Inneren des Ofens zu sehr ansteigt. Er verhindert die Versorgung mit Pellet und bewirkt das Erlöschems des Ofens.

MONTAGE DER VERKLEIDUNGEN FATA/SIRENA

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silicon-Abstandshalter für die Aufsatzplatte aus Keramik
8 fl ache Unterlegscheiben mit Durchmesser 6
2 Buchsen
16 Abstandsstücke aus Silikon für Keramikteile
2 Befestigungspätten Keramikteile

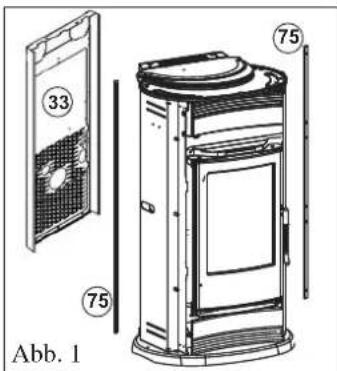

MONTAGE DER SEITLICHEN KACHELN (Abb. 1-2)

Die Ruckwand (33) abbauen und die beiden Profi le (75).

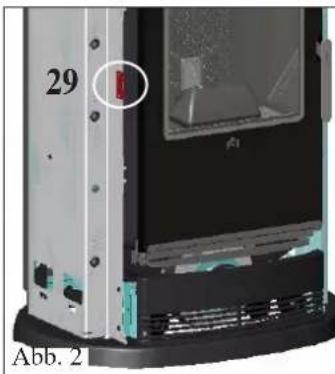

Die beiden Plättchen (29) auf den verzinkten Seitenteilen festmachen.

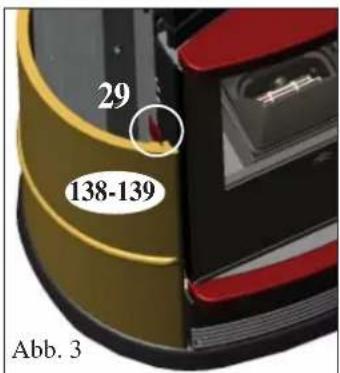

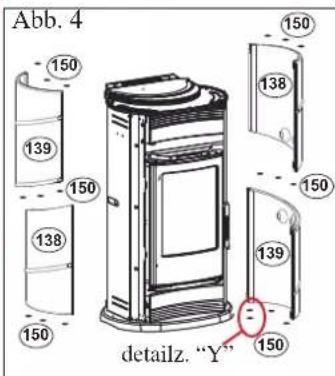

furdasModellFATA(Abb.3-4)

• Das linke Plattchen ist am mittleren und oberen Loch festzumachen, während das rechte Plattchen am mittleren und unteren Loch festzumachen ist.
  Die Keramikfliesen (138-139) auf die Plattchen (29) streifen
• 2 silikonhaltige Abstandsstücke (150) im hinteren Teil zwischen dem Gusseisensockel und der unteren rechten Fliese (139) anordnen (siehe Detail Y - Abb. 4).
• Zur korrekten Befestigung der oberen rechten Seitenfl iese aus Keramik sowie der unteren linken Seitenfl iese aus Keramik die Feststellschrauben entsprechend einstellen, die sich auf den verzinkten Seitenteilen der Struktur befinden (Abb. 5-6)

• Rechte Seite (Abb. 5): Die Klemmschraube regulieren, die als Anschlag für die obere rechte Seitenfl iese aus Keramik fungiert (138)

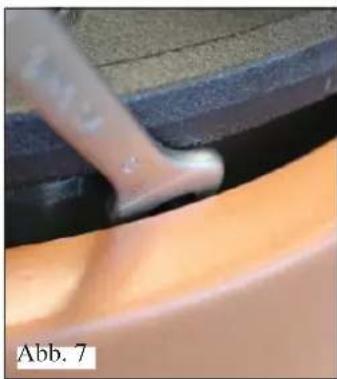

• Linke Seite (Abb. 6): Die obere linke Seitenfliese aus Keramik abnehmer (139) und die Klemmschraube regulieren, die als Anschlag für die untere linke Seitenflie se aus Keramik dient (138)
  Die obere linke Seitenfliese aus Keramik wieder einbauen (139)

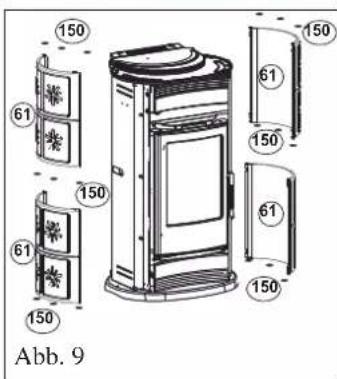

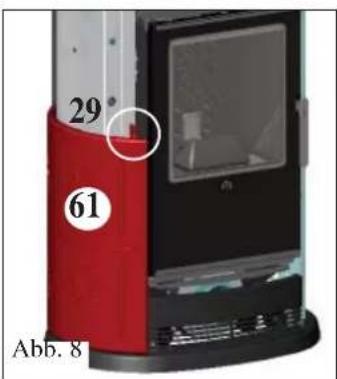

für das Modell SIRENA (Abb. 8-9)

• Beide Plättchen müssen am mittleren und unteren Loch befestigt werden.
  Die Keramikfliesen (61) auf die Plattchen (29) streifen

HINWEIS: Da die Plättchen guss gefertigt sind, konnten sie in der Höhe voneinenander abweichen. Um den eventuellen Hohenunterschied auszugleichen, konnen die Silikon-Abstandshalter (150 - Abb. 4-9) dazwischen gelegt werden, ohne übrigens das Aussehen des Ofens zu beeinträchtigen.

• Die Profi le (75) wieder montieren die Rückwand (33) wieder anbauen.

"MONTAGE DES OBEREN FRONTPANEELS VORN FATA/SIRENA (Abb. 10-11)

• Das vordere obere Frontpaneel aus Keramik (62) abgestützt auf die Frontpaneel Halterung (24) in Position bringen, wurde oberhalb der Tur positioniert
  Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlüssels) zuvor ist die Tur zu offen.

HINWEIS: Zur korrekten Montage des oberen vorderen Frontpaneels (62) ist es notwendig, dass zwischen diesen und dem Frontpaneel (24) der mitgelieferte Einsatz platziert wird, so wie es im Detail "Z" auf Abb. 11 angegeben ist.

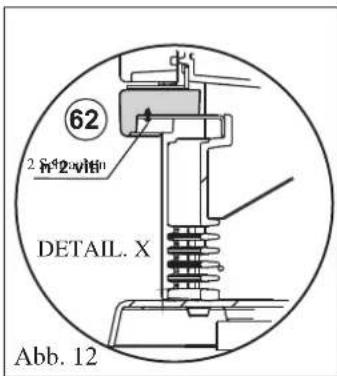

MONTAGE DER UTEREN VORDEREN BLENDE FATA/SIRENA (Abb. 10-12)

• Mit dem Inbusschlüssel die Befestigungsschrauben des Sockelgitters aus Gusseisen (4) ausschauben und diesen abnehmer.
  Die Blende (62) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) wie im Detail "X" angegeben, befestigen (Abb. 12).

MONTAGE DER VERKLEIDUNGEN FATA/SIRENA

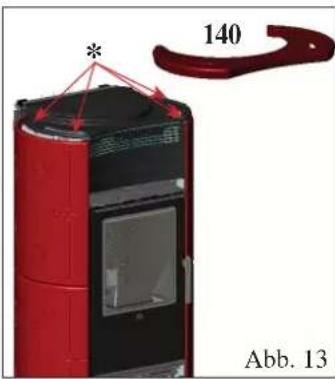

MONTAGE DES KERAMIKAUFSATZES FATA/SIRENA (Abb.13)

Die 4 Keramik-Abstandshalter (^*) in die entspruchenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (140) aufsetzen
- Falls erforderlich, zwischen dem Abstandshalter aus Silicon und dem Gusseisenaufsatz eine Unterlegscheibe legen.

HINWEIS:

Die rote Kristallinemaille auf den Steingutkacheln bildet einheitliche Haarrisse auf der gesamten Fläche. Diese Haarrisse stellen keinen Mangel dar, sondern ein typisches Merkmal der Emaille auf Steingutkacheln ("Crackle"-Effekt).

Die Keramikteile (Steingutkacheln) sind von Hand gegessen und emailiert und können dazu hergeringfugige Unregelmäßigkeiten aufweisen (kleine Mulden oder Poren in der EmaiLleschicht), die ihre Qualität jedoch nicht beeinträchtigen, sondern bezeugt dessen Bearbeitung von Hand.

MONTAGE DER VERKLEIDUNGEN STORY

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silicon-Abstandshalter für die Aufsatzplatte aus Keramik
8 fl ache Unterlegscheiben mit Durchmesser 6
2 Buchsen

Der Ofen wird mit bereits montierten Metallsitenteilen ausgeliefert, während das obere undunte (62) Frontpaneel aus Keramik und das Top (140) separat verpackt sind und wie folgt montiert werden müssen:

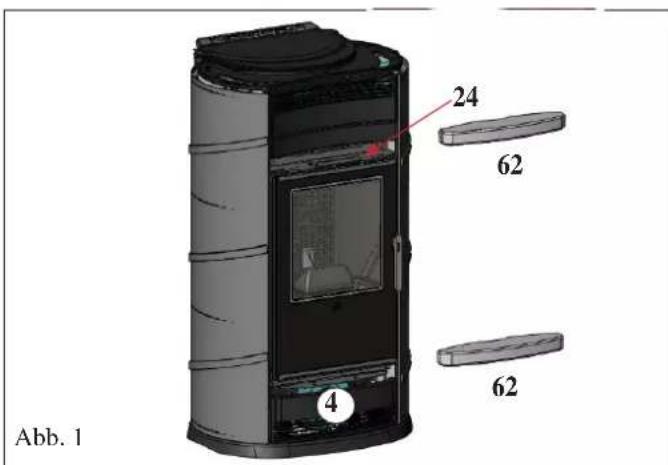

MONTAGE DER OBEREN VORDEREN BLENDE (Abb. 1-2)

• Das vordere obere Frontpaneel aus Keramik (62) abgestützt auf die Frontpaneel Halterung (24) in Position bringen, wurde oberhalb der Tur positioniert.
  Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlusses) zuvor ist die Tur zu offen.

HINWEIS: Zur korrekten Montage des oberen vorderen Frontpaneels (62) ist es notwendig, dass zwischen diesen und dem Frontpaneel (24) der mitgelieferte Einsatz platziert wird, so wie es im Detail "Z" in Abb. 2 angegeben ist.

MONTAGE DER UTEREN VORDEREN BLENDE (Abb.1-3)

• Mit dem Inbusschluss die Befestigungsschrauben des Sockelgitters aus Gusseisen (4) ausschauben und diesen abnehmer.
  Die Blende (62) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) wie im Detail "X" angegeben, befestigen (Abb.3).

MONTAGE DES KERAMIKAUFSATZES (Abb.4)

Die 4 Keramik-Abstandshalter (*) in die entspruchenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (140) aufsetzen
- Wo erforderlich, zwischen dem Silikon-Abstandshalter und dem Gusseisen-Oberteil eine mitgelieferte Unterlegscheibe cinlegen.

Bei Installation und Gebrauch des Geräts müssen alle lokalen und nationalen Gcsetzsvorschriften und Europanormen beachtet werden. In Italien gilt UNI 10683 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL. In jedem Fall sind die einschädigten nationalen Bestimmungen zu beachten. Bei der Installation in einem Mehrparteienhaus sollte zunachst die Genchmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER VERTRAGLICHKEIT MIT ANDEREN GERÄTEXN

Der Ofen damit NICHT in Räumen aufgestellt werden, in denen Gasheizgräte vom Typ B in Betrieb sind (z.B. Gas-Wassererhitzer, Öfen und Geräte, die über Abzugshauben betrieben werden), da der Öfen Unterdruck im Raum erzeugen und dadurch den Betrieb solcher Geräte beeinflussen bzw. beinträchtigen kann.

PRÜFUNG DES ELEKTROANSCHLUSSES (die Steckdose an zugänglicher Stelle anbringen)

Der Ofen wird mit einem Netzversorgungskabel gefelfert, das an eine Steckdose mit 230V50Hz anzuschreiben ist, vorzugsweise mit einem Magnet-Thermoschutzschalter versehen. Spannungsschwankungen von mehr als 10% können den Ofen beinträchtigen (falls noch nicht vorhanden, einen geeigneten Differenzialschalter vorsehen). Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.

AUFSTELLUNG

Für einen ordnungsgemänen Betrieb des Ofens, muss diese mit der Wasserwauge ausgerichtet werden.

Die Tragfähigkeit des Fußbodens überprüfen.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu stallieren:

• Seitlich und auf der Rückseite 20 cm Mindestabstand zu entzündlichen Materialien halten.

• vor dem Ofen dürfen keine entzündlichen Materialien mit einem Abstand von weniger als 80 cm aufgestellt werden. Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen getroffen werden, um jeder Brandgebung auszuschreiben.

Für den Fall der Montage auf einer Wand aus Holz oder andere rennbaren Material muss das Rauchabzugrsrohr angemessen gedämmt werden.

INSTALLATION LUFTEINLASS

Der Aufstellungsraum muss über einen Luftinlass mit einem Querschnitt von mindestens 80~cm^2 verfügen, der sicherstilt, dass die bei der Verbrennung verbrauchte Luft ersetzt wird. Statt dessen kann man die Luft für den Heizofen auch direkt aus dem Freien entnahmen, indem man das Rohr mit 4 cm Durchmesser mit einem Stahlrohrstück verlangert. In dieser Fall kann es zu Problemen durch Kondenswasserbildungkommen, und es ist notwendig, den Luftinlass mit einem Gitter zu schützen das einen freiern Querschnitt von mindestens 12 cm^2 aufzuweisen hat. Das Rohr muss eine Länge von weniger als 1 Meter aufweisen undarf nicht gekrummt sein. Es muss in einen Endabschnitt möglich, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist. In jedem Fall den ganzen Weg Luftansaugkanal muss ein freierr Querschnitt von mindestens 12~cm^2 gewährleistet sein. Das außer Ende des Luftleiters muss mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12~cm^2 nicht verringgert werden darf.

RAUCHABZUGD

In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

• Die Pelletöfen befinden sich in derselben Wohnung.

• oder sind vom selbchen Typ (Grotewärmeleistung und Geblasekennlinie).

• Die Pelletöfen)dürfen nicht zusammen mit Gerätenohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf der Rückseite. Der Rauchabzug muss mit dem Außeren mittels geeigneter Stahlrohr Rohne Behinderungen EN 1856. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gcbgenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaten widersteth (Silikon oder Dichtmasse fur hohe Temperaten). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind 2 Kurven mit einem Hochstwinkel von 90^ möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, sind ein senkrechten Außenstück von mindestens 1.5m und ein abschlussbender Windschutz erforderlich (gemäß UNI 10683). Das senkrechte Stück kanninnen oder außer verlaufen. Ist das Rohr außer verlegt, muscs angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoff zugelassen sein und, falls sein Durchmesser mehr als 150~mm beträgt, muss ein neuen Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80~mm Durchmesser).Alle Rohrabschnittte müssen inspizierbar sein. Die Schornsteine und die Rauchabzuge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen (prufen, ob im eigenen Land eine entsprechende Regelung gilt). Eine mangelnde Überprüfung und regelmäßige Reinigung erhöht die Wahrscheinlichkeit eines Schornsteinbrands. In thisem Fall wie folgt vorgehen: Nicht mit Wasser loschen; den Pelletbehalter leeren. Sich nach dem Zwischenfall vor dem erneuten Betrieb des Gerats an Fachpersonal wenden. Der Ofen ist für den Betrieb unter beliebigen klimatischen Bedingungen ausgelegt. Unter besonderen Bedingungen, etwa bei starkem Wind, springen ggf. die Sicherheitsseinrichtungen an und der Ofen schaltet ab. Das Gerät in thisem Fall nicht mit deaktivierten Sicherheitsvorkhrungen betrieben. Wenden Sie sich bei anhaltendem Problem an den Technischen Kundenservice.

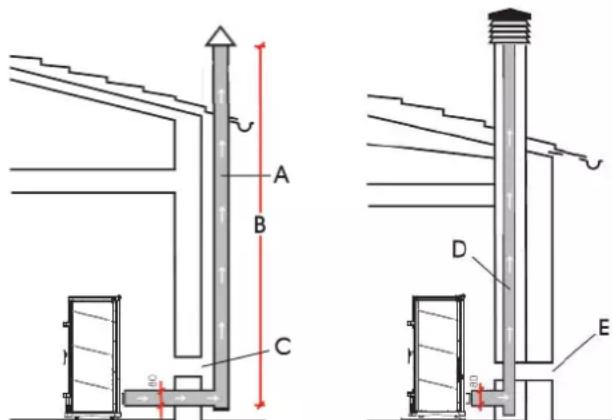

TYPISCHE FALLE

Abb. 1
Abb.
A: Rauchabzug aus gedämmten Stahl

B: Mindesthöhe 1,5 m und jeder falls über die Traufe des Daches hinaus C-E: Luftceinlass von außen (Mindestquerschnitt 80~cm^2

D: Rauchabzug aus Stahl in Rauchabzug aus Mauerwerk eingezogen.

SCHORNSTEIN

Die wichtigsten Merkmale sind:

• Innenquerschnitt an der Basis gleich dem des Rauchabzugs

• Offnungsquerschnitt nicht geringer als dem zweifichen des Rauchabzugs

• Lage in vollem Wind, oberhalb des Daches und außerhalb der Rückfl ussbereiche, Lage in vollem Wind, über den Dachfi rst hinaus und außerhalb des Ruckschlagbereichs.

INSTALLATION

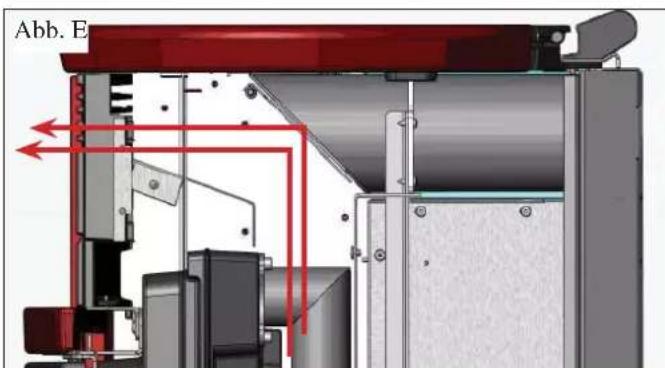

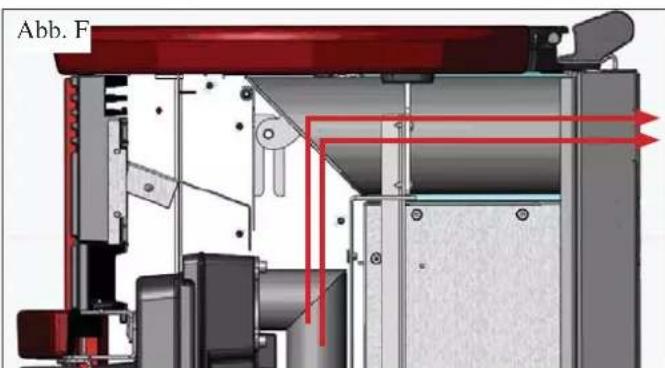

WARMLUFTZIRKULATION

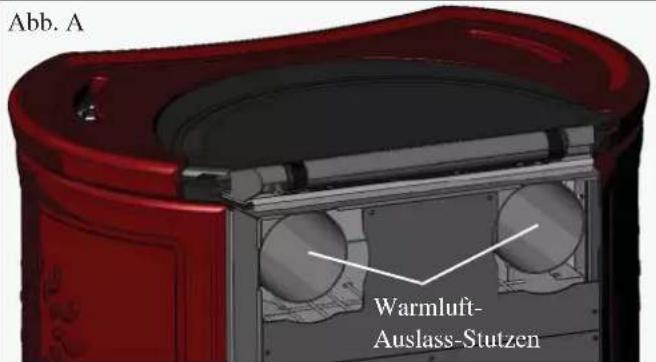

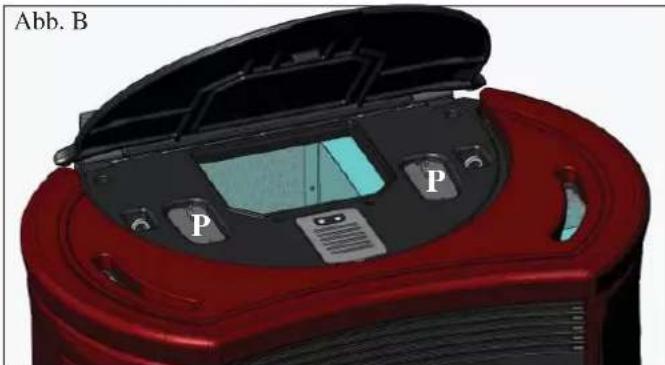

Die Abgabe von Warmluft in den Installationsraum erfolgt durch das im oberen Teil frontal eingebaute Gitter (Abb. E).

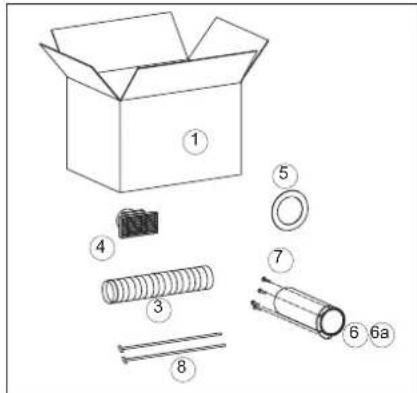

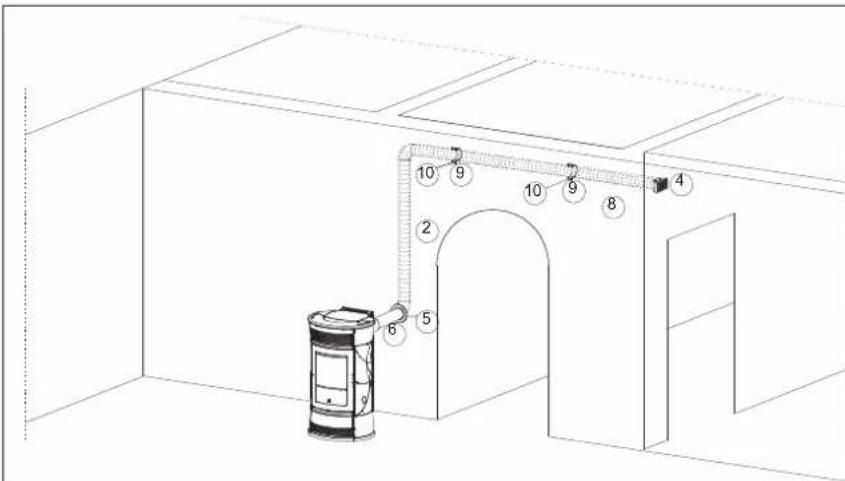

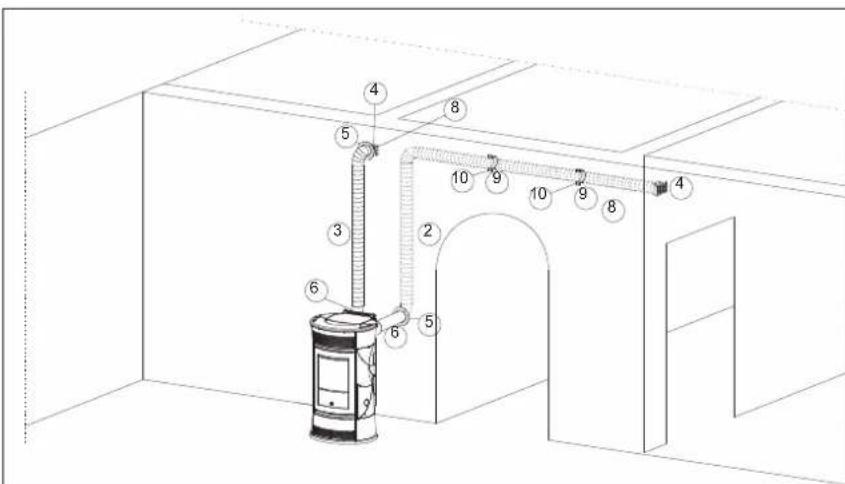

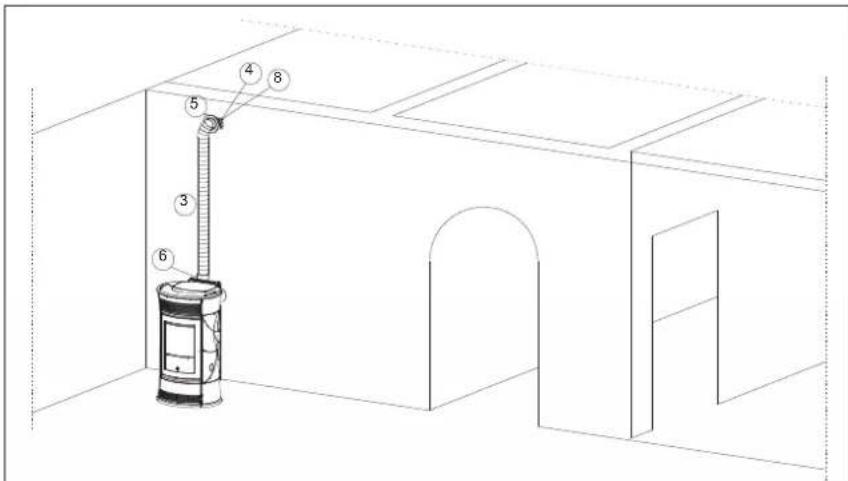

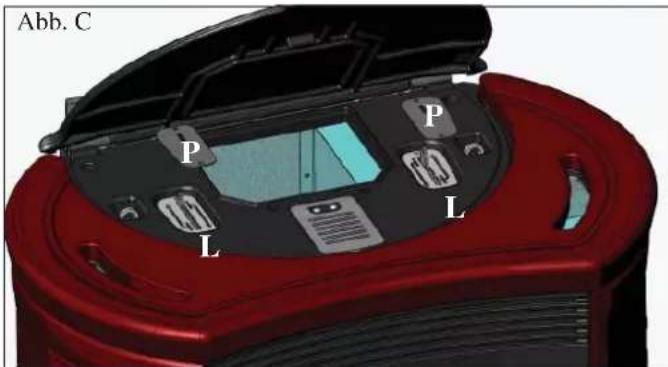

Um die Warmluft in einen oder zwei benachbarte Räume zu leiten, ist der Ofen mit zwei Stutzen auf der Rückseite versehen (Abb. A), an die entsprechende Aluminiumrohre anzuschließlich sind.

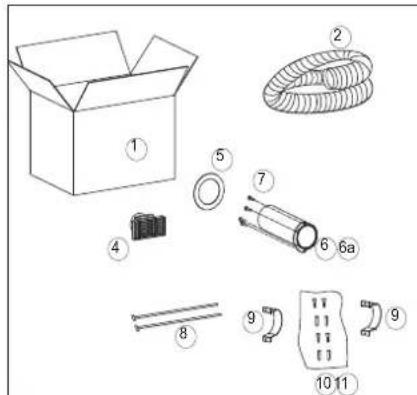

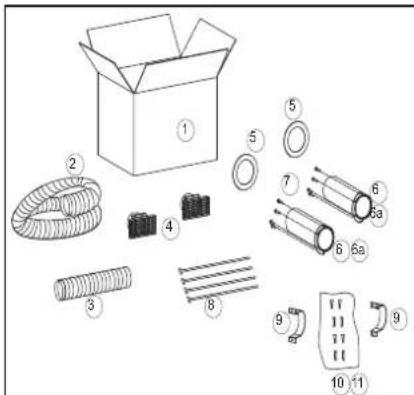

Um die Verteilung der Warmluft zu erreichtern, sind die KIT 11 und KIT 11 BIS auf Wunsch erhältlich (siehe S. 103-104-105).

Esistwichtig,daran zu erinnern,dassdas Rohr,durch das die Warmluft fliebt,zweckmaberwerse gedammt wird,um Wärmeverluste zu vermeiden. Es sind soweit wir möglich Kurven des Rohrs zu vermeiden.

NB: DIE SCHLAUCHE MUSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MULLVOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZUBESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDURCHMESTER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

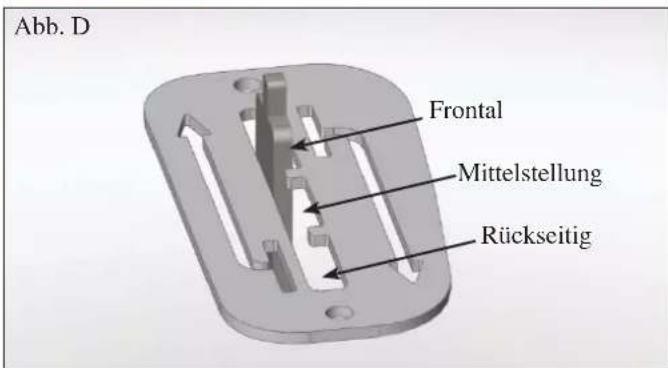

Die Verteilung der kanalisierten Luft wird mittels der Hebel "L" (Abb. D) geregelt. Um diese bewegen zu konnen, müssen die mit Schrauben befestigten Abdeckungen "P" halten werden (Abb. B-C).

Sind die Abdeckungen abgenommen, kann die Warmluft entweder zum Frontgitter Abb. E (Hebel ganz nach hinten siehe Abb. D) oder zur Rückseite Abb. F (Hebel ganz nach vorne -siche Abb.D) oder zur Halfc nach vorne und zur Rückseite (Hebel in Mittelstellung - siehe Abb. D) geleitet werden.

NB: WIRD DER OFEN NICT KANALISIERT, DURFEN DIE ABDECKUNGEN (P) NICT ENTFERNT WERDEN.

1. LösUNG: KIT 11 (Art.-Nr. 645700) - NUR BENACHBARTER RAUM

NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MÜSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

-Die Stellung des Ofens gegenüber der Mauer festlegen (Abb. a).
- Den oberen Teil der rückwärtingen Abdeckung (132) abbauen und einen der beiden vorgestanzten Deckel der Warmluftausstritsstuten entfern (Abb. b).
- Den Hebel der Warmluftkanalisierung (13) betätig, nach dem die Sperrabdeckungen (133) entfertn wurden (Abb. b).
Die Rohrhuise (6) an der auf der Wand zugewandten Seite nach Maß abschneiden (Abb. c).
- Den Ofen in die endgültige Stellung setzen.
-Das Aluminiumrohr(3) fur die Warmluftkanalisierung ausrolten, ohne es an den Stutzen des Ofens anzuschlieben.
-Auf das Aluminiumrohr die Rosette (5) und die Rohrhülse (6a) aufstecken, ohne sie zu befestigen (Abb. c).
-Das Aluminiumrohr auf den Warmluftaustritsstuten auf der Rückseite des Ofens aufstecken (8) (Abb. d).
-Das Oberteil der rückwärftigen Abdeckung (132) wieder anbauen.
Die Rohrhuise (6) in ihre endgültige Stellung bringen und auf der Rückseite des Ofens mit den mitgelieferten Schrauben (7) befestigen (Abb. d).
- Den Abschlussstutzen (4) und das entsprechende Aluminiumrohr (3) einbauen (Abb. d).
Die Rosette and der Wand (5) mit Silikon befestigen (Abb. d).

Abb. a Abb. b

Abb. c

Abb. d

		n° KIT 11
1 Schachtel 1 645740
3 Rohr Ø 10 1 162520
4 Abschlussstutzen 1 293430
5 Wandrosette 1 644190
6a Rohrhülse 1 645730
7 Befestigungsschrauben Rohrhülse 4 168260
8 Befestigungsschelle Rohr 2 46160

INSTALLATION

2. LösUNG: KIT 11 (Art.-Nr. 645710) - NUR NICTB BENACHBARTER

NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MÜSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

Die Stellung des Ofens gegenüber der Mauer festlegen (Abb. a).

• Den oberen Teil der rückwärftigen Abdeckung (132) abbauen und einen der beiden vorgestanzten Deckel der Warmluftausstrittsstuten entfern (Abb. b).

• Den Hebel der Warluftkanalisierung (13) betätigten, nach dem die Sperrabdeckungen (133) entfernt wurden (Abb. b).

Die Rohrhuise (6) an der auf der Wand zugewandten Seite nach Maß abschneiden (Abb. c).

• Den Ofen in die endgültige Stellung setzen.

-Das Aluminiumrohr(2) fur die Warmluftkanalisierung ausrolten, ohne es an den Stutzen des Ofens anzuschlieben.

-Auf das Aluminiumrohr die Rosette (5) und die Rohrhülse (6a) aufstecken, ohne sie zu befestigen (Abb. c).

-Das Aluminiumrohr auf den Warmluftaustritsstutzen auf der Rückseite des Ofens aufstecken (8) (Abb. d).

-Das Oberteil der rückwartigen Abdeckung (132) wieder anbauen.

-Dic Rohrhuise (6) in ihre endgültige Stellung bringen und auf der Rückseite des Ofens mit den mitgelieferten Schrauben (7) befestigen (Abb. d).

Den Abschlussstutz (4) und das entsprechende Aluminiumrohr (2) einbauen, wobei these mit der Rohrmanschette (9) und den Dübeln mit Schrauben (10-11) an der Wand befestigt wird (Abb. d).

Die Rosette an der Wand (5) mit Silikon befestigen (Abb. d).

Abb. a

Abb. c

Abb.d

Abb. b

		n° KIT 11	BIS
1 Schachtel 1 643910
2 Rohr Ø 10 1 643900
4 Abschlussstutzen 1 293430
5 Wandrosette 1 644190
6a Rohrhülse 1 645730
7 Befestigungsschrauben Rohrhülse 4 168260
8 Befestigungsschelle Rohr 2 46160
9 Rohrmanschette 2 645750
10 Schrauben 4 8410
11 Dübel		4	8520

INSTALLATION

3. LösUNG: KIT 11 (Art.-Nr. 645700) und KIT 11 BIS (Art.-Nr. 645710) - BEIDE RÄUME

NB: DIE SCHLAUCHE MUSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MULLVOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

Die Stellung des Ofens gegenüber der Mauer festlegen (Abb. a).

• Den oberen Teil der rückwärtingen Abdeckung (132) abbauen und die beiden vorgestanzten Deckel der Warmluftaustritsstutzen entfernen (Abb. b).

Die Hebel der Warmluftkanalisierung (13) betätigten, nach dem die Sperrabdeckungen (133) entfert wurden (Abb. b).

Die Rohrhulsen (6) an der auf der Wand zugewandten Seite nach Maß abschneiden (Abb. c).

• Den Ofen in die endgültige Stellung setzen.

Die Aluminiumrohre (2-3) fur die Warmluftkanalisierung ausrolten, ohne sie an den Stutzen des Ofens anzuschlieben.

-Auf die Aluminiumrohre die Rosetten (5) und die Rohrhulsen (6a) aufstecken, ohne sie zu befestigen (Abb. c).

Die Aluminiumrohre auf die Warmluftausstrittsstutzen auf der Rückseite des Ofens aufstecken (8) (Abb. d).

-Das Oberteil der rückwartigen Abdeckung (132) wieder anbauen.

Die Rohrhulsen (6) in ihre endgültige Stellung bringen und auf der Rückseite des Ofens mit den mitgelieferten Schrauben (7) befestigen (Abb. d).

Die Abschlussstutz (4) und die entsprechenden Aluminiumrohre (2-3) einbauen, wobei diese mit den Rohrmanschetten (9) und den Dübeln mit Schrauben (10-11) an der Wand befestigt wird (Abb. d).

Die Rosetten and der Wand (5) mit Silikon befestigen (Abb. d).

Abb. a

Abb. c

Abb. d

Abb. b

		\( {\mathrm{n}}^{ \circ } \) KIT 11	KIT 11 BIS
1 Schachtel 1 645740 643910
2 Rohr Ø 10 1 - 643900
3 Rohr Ø 10 1 162520 -
4 Abschlussstutzen 2 293430 293430
5 Wandrosette 2 644190 644190
6a Rohrhülse 2 645730 645730
7 Befestigungsschrauben Rohrhülse 8 168260 168260
8	Befestigungsschelle Rohr	4	46160	46160
9 Rohrmanschette		2	-	645750
10 Schrauben 4 - 8410
11 Dübel		4 -	8520

GEBRAUCHSANWEISUNGEN

Die Inbetriebnahme ist einem autorisierten Servicecenter von Edilkamin zu übertragen. Die erste Einschaltung und die Abnahme hat nach UNI 10683.

These Norme bezeichnet die vor Ort vorzunehmenden Kontrolltätigkeiten, die den ordnungsgemäß Betrieb des Systems bestätigten sollen.

Vor dem Anzünden

Beim ersten Zünden ist das zuständige Servicecenter von Edilkamin zu verständigen (Informationen auf der Website www.cdilkamin.com), das den Ofen in Funktion zum verwendeten Pellet und der Einbausituation justiert und die Garantie für den Ofen ausstellt.

Wenn das erste Züden nicht durch ein autorisiertes Servicecenter erfolgt, kann Edilkamin den einwandfreiien Betrieb des Ofens nicht garantieren.

Während der ersten Brennvorgänge konnen sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden.

Vor dem Anzünden ist jeder falls zu überprüfen:

Die ordnungsgemäß Installation
Die Stromversorgung
- Der Verschluss der Tur, die dicht sein muss
Die Sauberkeit des Brenntiegels
- Das Vorliegen der Stand-By-Anzeige auf dem Display (blinkendes Datum, Leistung oder Temperatur).

LADEN DES PELLET IN DEN BEHÄLTER

Der Deckel des Behalters öffnet und schließt sich mittels des praktischen Klick-Klack-System durch einen leichten Druck auf das vordere Teil des Gusseisen-Deckels (fi g. 1).

ACHTUNG:

Den beigeführten Handschuh beim Laden des Ofens verwenden, wenn dieser in Betrieb und darauf heißt ist.

Abb.1

ANMERKUNGEN zum Bremnstoff

De Ofen ist ausgelegt für den Einsatz von Holz-Pellets zu verbrennen mit 6 mm Durchemesser.

Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6mm Durchmesser präsentiert, die durch das Pressen von Sagemehl, ohne Zusammen von Kleb- oder anderen Fremdstoffen, erhalten werden. Er ist im Handel in Säcken von 15kg erhältlich. Um den Betrieb des Ofens NICHT zu beinträchtigen, ist es unerlässlich, NICHTS anderes darin zu verbrennen. Die Verwendung von anderen Materialien, Brennholz inbegriffen, die durch Laboruntersuchungen festgestellt werden kann, bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellet der folgenden Eigenschaften gewährleisten:

Durchmesser: 6 Millimeter

Hochstlange: 40mm

Höchst-Feuchtageitsgehalt: 8%

Heizwert: Mindestens 4300 kcal/kg

Die Verwendung von Pellet mit entsprechenden Eigenschaften erfordert eine spezifi sche Einstellung des Ofens, die der entspricht, die der Handler bei der Erstanzung vornimmt.

Der Gebrauch von ungeeignetem Pellet kann Folgendes verursachen: Verringerung des Wirkungsgrades; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellet kann Aufschluss über dessen Qualität geben.

Gute Qualität: Glatt, regelmäßige Länge, weniger staubig.

Minderwertige Qualität: mit Längs- und Querspalten, sehr staubig, sehr veränderliche Längen und Anwesenheit von Fremdkörpern.

GEBRAUCHSANWEISUNGEN

BEDIENFELD

2 Sek. lang gedrückt, schaltet ein und aus

Nach kurzem Druck schaltet der Ofen von Handbetrieb auf Automatikbetrieb um; halt man die Taste hingegen etwas länger gedrückt (2"), hat man Zugang zu den diversen Programmiermenus.

Zur Erhöhung der entsprechenden Einstellungen

Zur Verminderung der entsprechenden Einstellungen; Druck man 5^ wird die Tastatur blockiert, druck man 5^ wird die Tastatur frei gegeben.

Bei jedem Druck informiert der Speicher der Leiterplatte den Bediener, dass 15Kg im Tank eingefüllt wurden, ein kontinuierliches Drücken von 5' löscht die restlichen oder vorher eingegebenen Kg

Bei kurzem Drücken wird die Belütfung des Ofens abwechselnd von einem geräuschärmeren Niveau mit dem Name "Comfort" auf ein energischeres Niveau mit dem Name "Turbo" umgeschaltet.

In Übereinstimmung mit den LED Punkten berühren um die gewünschte Arbeitsleistung auszuwahlen. Alternativ dazu kann man die traditionelle Einstellung benutzen, die mit Hilfe der Tasten +/- erfolgt.

Befüllen der Förderschnecke

Beim ersten Gebrauch oder bei volliger Entleuerung des Pelletbehalters mussen zur Befullung der Forderschnecke gleichzeitig die Tasten ^+ + und · , - " (des Bedienfels oder der Fernbedienung) eine Sekunden lang gedrückt werden; nach dem Loslassen der Tasten erscheint die Anzeige NACHFULUNG. Der Vorgang ist vor dem Züden auszuführen, wenn der Ofen wegen Pelletmangels seinen Betrieb eingestellt hat. Es ist normal, dass im Brennstoffbehalter eine Restmenge Pellet zurückbleibt, die die Forderschnecke nicht ansaugen kann. Einmal im Monat den Behälter vollständig saugen, um die Ablagerung von Staubresten zu vermeiden.

Automatisches Anzüden

Bei Ofen in Standby, durch Drücken der Taste 0/1 (des Bedienfelds oder der Fernbediedung) 2 Sekunden lang, beginnt das Zündverfahren und es wird die Schrift ZUENDUNG angezeigt, gleichzeitig beginnnt eine Rückwärtszahlung in Sekunden (von 1020). Die Zündungsphase ist jedoch zeitlich nicht vorbestimmt: Ihr Dauer wird automatisch verkurzt, wenn die Schaltkarte das Bestehen einiger Tests feststellt. Nach etwa 5 Minuten erscheint die Flamme.

Manuelles Anzünden

Im Fall von Temperaten unter 3^ , die dem Widerstand nicht erlaubt, sich genugend zu erhitzen oder bei zeitweiligen Ausfall des Widersands selbst, ist es möglich, für den Zündvorgang Zündhilfe zu verwenden. In den Tiegel ein gut brennendes Stück Zündhilfe geben, die Tur schlieben und 0/1 auf dem Bedienfeld oder der Fernbedienung drucken.

Betriebsarten

Manuell: Der Benutzer stellt die gewünschte Leistung ein (von 1 bis 5).

Automatisch: der Bediener stellt mit Hilfe der Taste +/- oder mit der Fernbedienung die gewünschte Raumtemperatur ein; der Ofen liest diese, passt die Leistung an um die gewünschte Temperatur zu erreichen und Goes dann auf Leistungsstufe 1 über.

Handbetrieb mittels Bedienfeld/Fernbedienung

Befindet sich der Ofen in Betrieb oder auf Stand-By, erscheidet auf dem Dispaly nach einem einmaligen Drücken der MENU Taste vom Bedienfeld/von der Fernbedierung aus die Aufschrift Leistung (mit der Leistung, mit welcher der Ofen gerade arbeitet); mit der Taste + kann man von der Fernbedierung aus die Betriebsleistung steigern (von Leistungsstufe 1 bis 5).

Automatischer Betrieb mittels Bedienfeld/Fernbedienung Betätig man die MENÜ Taste hingesegen 2 Mal, schaltet man von Handbetrieb auf Automatikbetrieb um und regelt die Temperatur, die man im Raum erreichen möchte (zum Regel der Temperatur von 10^ auf 29^ die Tasten + und - auf der Fernbedienung benutzten) und der Ofen regelt die Arbeitsleistung um diese zu erreichen. Gibt man eine Temperatur ein, die geringer als die des Raumes ist, arbeitet der Ofen auf Leistungsstufe 1.

Abstellen

Für eine größere Bequemlichkeit stellt sich der Ofen mit der gleichen Gebläscstufe ab, mit der er arbeitet.

Bei Ofen in Betrieb 2 Sekunden lang die Taste 0/1 drücken (auf dem Bedienfeld oder der Fernbedienung):

Es startet das Abstellverfahren und es wird die Rückzahlung angezeigt, die je nach der Leistung verschieten ist, in der sich der Ofen beim Start der Abstellphase befind.

Die Abstellphase (die Denn Zweck hat, die Flamme zu löschen, keine unverbrannten Rückstände im Brenntiegel zu belassen und den Ofen abzukühlen) sieht vor:

• Unterbrechung der Pelletzufuhr.
• Gebleiase auf der Stufe, in der sich der Ofen befind.
• Rauchabzugsmotor in Betrieb.

Während der Abstellphase niemals den Netzsteckerziehen.

Einstellung der Uhrzeit

Durch 2 Sekunden langes Drucken der Taste MENU und mit den Tasten +/- den Angaben des Displays folgend, gelangt man ins Menu „Uhr“ und ermöglicht damit die Einstellung der in der Schaltkarte befi ndlichen Uhr. Durch aufeinanderfolgenden Drucken der Taste MENU erscheinen folgende Daten in Folge und konnen eingestellt werden:

Tag, Monat, Jahr, Stunde, Minuten, Wochentag.

Der Schriftzug Speichern?, der mit der MENU-Taste zu bestätigen ist, ermöglicht die Überprüfung der erfolgten Einlagen vor der Bestätigung (daraufhin entscheid auf dem Display Speicherung OK).

Programmierer der Ein- und Abschaltstunden während derWoche

Durch 2 Sekunden langes Drücken der Taste MENU gelamt man zur Einstellung der Uhr und durch Drücken der Taste + zur wochentlichen Stundenprogrammierung, die auf dem Display mit dem Schriftzug „Programm.ON/OFF" angezeigt wird. Die Programmierung ermöglicht eine Anzahl von täglichen Ein- und Abschaltungen (bis zu drei) an allen Tagen der Woche.

Nach Bestätigung mit der Taste MENU entscheidet eine der folgenden Möglichkeit:

• „No Prog.“ (kein Programm eingegeben)

-,Tägl.Progr.：“(ein einzigesProgramm für alle Tage)

-,Wochtl.Progr.：“(Einstellung fur jeder einzelnen Tag)

Man wechselt mit den Tasten + / - von einem zum anderen.

Bestätgt man mit der Taste MENU die Option „Tägl.

Programm", erhält man Zugriff auf die Wahl der Anzahl der an einem Tag auszuführenden Programme (Ein-/Abschaltungen). Verwendet man „Tagl. Progr.“, wird das eingebene Programm für alle Tage der Woche gleich sein. Durch aufeinnanderfolgenden Drücken von + werden angezeigt:

• No Progr. (keine Programme)

• 1. tgl. Programm (ein Ein- und ein Abschalten am Tag), 2. tgl. Programm (ebenso), 3. tgl. Programm (ebenso) Die Taste MENU benutzen, um in umgekehrter Reihenfolge anzuzeigen. Wähl man 1. Programm, wird die Uhrzeit des Einsatzens angezeigt. Auf dem Display erscheint: 1 Einsatzen 10:30, mit den Tasten +/- verändert man die Uhrzeit und bestätigt mit MENU.

Auf die gleiche Weise stellt man die Uhrzeit der Abschaltung ein. Die Bestätigung des Programms erfolgt mit der Taste MENU, wenn man auf dem Display „Speicherung OK" liest. Bestätigt man „Wochentl. Progr“, ist der Tag zu wahlen, an dem die Programmierung erfolgen soll:

1 Mo, 2 Di, 3 Mi, 4 Do, 5 Fr, 5 Sa, 7 So

Nach Wahl des Tages mittels der Tasten +/- und nach Bestätigung mit der Taste MENU, fahr met mit der Programmierung auf die gleiche Weise fort wie bei de Programmierung des „Tägl. Programms“, indem man jeder Tag entscheidet, ob ein Programm erfolgen soll die Anzahl der Eingriffe und der Uhrzeiten bestimmt.

Im Fall einer Falscheingabe kann man in jedem Zeitpunkt der Programmierung das Programm durch Drücken der Taste 0/1 ohne zu speichern verlassen.

Hinweis zur Veränderlichkeit der Flamme

Eventuelle Veränderungen des Zustands der Flamme hangen vom eingesetzten Pellet ab, sowie von einer normalen Veränderlichkeit der Flamme eines Festbrennstoffes und den regelmäßigen Reinigung des Brenntiegels, die der Ofen automatisch ausfuhr.

N.B. Die automatisch vom Ofen ausgeführten Reinigungen ersetzen nicht das erforderliche Absaugen in kaltem Zustand seitens des Benutzers vor dem Anzünden.

Pelletreserve-Anzeige

Die Öfen sind mit einer elektronischen Funktion zur Messung der Pelletmenge versehen. Die Messvorrichtung, die im Inneren der elektronischen Schaltkarte integriert ist, ermöglicht dem Öfen, jederzeit zu überwachen, wie viel Stunden und Kilos bis zum Versiegen der Pelletladung fehlen.

Für den ordnungsgemänen Betrieb des Systems ist wichtig, dass während des ersten Anzündens (seitens des Handlers) folgende Prozedur befolgt wird. Vor der Aktivierung des Systems, muss ein Sack Pellet in den Behälter geladen und bis zum Versiegen des geladenen Pellet verbraucht werden.

Dies dient einer kurzen Einlaufphase des Ladesystems.

AnschlieBend 15kg Pellet laden.

Anschließlich einmal die Taste "Reserve" drücken, um damit dem Speicher mitzuteilen, dass 15kg Pellet geladen wurden. Ab thisem Augenblick erscheint auf dem Display die verbliebene Pelletmenge in abnehmender Anzeige mmkg (15...14...13) Bei jedem Nachfüllen ist die geladene Pelletmenge zu speichern. Besteht die Ladung aus 15kg , reicht für das Speichern die Betätigung der Taste „Pelletladung"; bei unterschiedlichen Mengen oder im Fall von Fehlern kann die Menge mittels des Pelletreserve-Menus wie folgt angegeben werden.

Durch Drücken der Taste MENU (2 Sekunden lang) wird EINSTELLUNGEN angezeigt. Durch mehrmaliges Drucken der Taste + oder - wird RESERVE. angezeigt.

Durch Bestätigung mit der Taste MENU erscheint die vorhandene Pelletmenge + die, die man lakt (voreingestellt 15, das mit den Tasten +/- verändert werden kann).

GEBRAUCHSANWEISUNGEN

Beim Betätigungen der Taste + erhöhe ich die einzugebenden Kg, beim Drücken der Taste - verringere ich hingegen den Wert; beim wiederholten Betätigungen der Taste - erreiche ich die Beladung 00Kg (R auf Display), was möglich die Restladung zu LOSchen.

Versiegt das Pellet im Behälter, blockiert der Ofen und es wird der Schriftzug „FlamAus Nopellet“ angezeigt (siehe Seite 89). NB: Ab und zu daran denken, die “Pellet-Reserve-Anzeige” zurrückzustellen, um eine größere Zuverlösigkeit dieser Funktion zu gewährleisten.

Sich für jeder Klärung mit dem Handler in Verbindung setzen, der die ersten Anzündung vorgenommen hat.

Hierbei handelt es sich um Richtwerte. Gröbere Prázision wird erreicht, wenn vor jedem neuen Befüllen regelmäß auf null gesetzt wird. Edilkamin haftet in keiner Weise für Abweichungen von diesen Angaben (dies kann von äußerten Einflüssen abhängen).

Regelung der Raumtemperatur

eine komfortable und einfache, seriennmig in dieser Produkt-Baureihe vorgesehene Regelung ermöglich, die Leistung des Ofens entsprechend der Raumtemperatur zu verwalten.

Nach Aktivierung der Funktion „Klima-Komfort“ vom Menu Parameter (beim Handler anfordern), kann besagte Funktion dazu verwendet werden, den Ofen bei Erreichen der eingestellen Temperatur abzustellen. Diese Funktion ist mit der Einstellung des Ofens auf AUTOMATIK gekoppelt; der Betrieb in HANDBETRIEB bleibt in jedem Fall unverändert.

Nach der Seiten des Handlers erfolgen Freigabe kann die Funktion Klima-Komfort vom Benutzer-MENU aus ein-bzw. ausgeschaltet werden; die Taste SET drücken, das Menu

,Klima-Komfort" mit den Tasten + / - suchen,deses mit der Taste SET markieren,mit den Tasten + / - EIN/AUS eingeben, die gewünschte Einstellung beim Verlassen mit der Taste 0/1 speichern.

Detail des Betriebs mit Klima-Komfort EIN

ist der Ofen auf AUTOMATIK eingestellt, regelt er seine Leistung, indem er die vom Benutzer vorgegebene Temperatur verfolgt; bei Erreichen der Raumtemperatur schaltet der Ofen ab, um sich bei Absinken der Temperatur wieder von selbst einzuschalten.

Auswahl der Temperatur: Durch Drücken der Tasten +/- auf dem Bedienfeld oder der Fernbedienung im Betriebsmodus „Klima-Komfort“, stellt man auf dem Display die gewünschte Raumtemperatur ein. Es ergeben sich daher folgende Situationen:

• Bei geringerer Raumtemperatur als die Vorgabe, springt der Ofen von alleine an und regelt die Leistung automatisch.

• Bei erreichter Raumtemperatur (+2^) schaltet der Ofen in Stand-by. Die Raumtemperatur wird von der mitgelieferten Fernbedienung übertragen; der Sender der Fernbedienung muss sich in Sichtverbindung mit dem Empfänger des Bedienfels befinden (wie bei einer Fernseh-Fernbedienung).

Für den Fall, dass aufgrund einer nicht ordnungsgemäßen Lage der Fernbedienung der Versand der von dieser gesmessenen Temperatur nichtstattfi ndet, entscheidet sich der Ofen von selbst zum Übergang auf die Verwendung der an Bord eingebauten Temperatursonde, dies solange, bis die Verbindung mit der Fernbedienung wieder hergestellt ist.

Regelung der Temperatur mit externem Thermostat

es steht ein zur Fernbedienung alternatives Temperatursteuersystem zur Verfügung; es istathamlich möglich, den seriellen Port mit dem Raumthermostat des Hauses oder mit einem beliebigen,leitung zu erwerbenden zu verbinden (Ausgang mit saubercem Kontakt).

Der Ofen erkennt automatisch die Verbindung des seriellen Ports mit dem Thermostat und befolgt dazu folgende Bedingungen:

• Bei niedrigrer Raumtemperatur als der Einstellung des Thermostaten (geschlossener Kontakt) regelt der Ofen gewöhnlich die Leistung, um die Sollwert-Temperatur zu verfolgen
• Bei vom Thermostaten (offener Kontakt) erreichter Raumtemperatur stellt sich der Ofen auf Stand-by.

Konfi gurierung	Temperatur von Fernbedienung gehelft	Temperatur von externem Raumthermo-staten gehelft	Keine Regelung (werksseitige Einstellung)
Parameter „Klima-Komfort“	EIN EIN EIN
Parameter „IR-SONDE“	EIN AUS EIN
Anschluss an den seriellen Port	NEIN kein Anschluss	Ja mit blauem serialen Kabel	NEIN kein Anschluss

GEBRAUCHSANWEISUNGEN

FERNBEDIENUNG

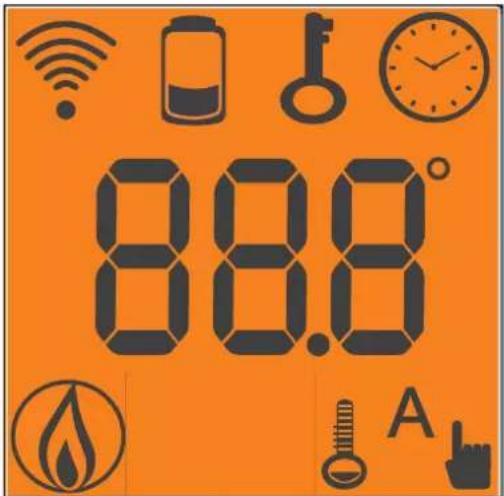

Legende der Tasten und des Displays:

: Ein-bzw. Ausschalttaste

• : Taste zur Erhöhung der Leistung bzw. Betriebstemperatur (im Inneren eines Menü erhoht sie die angezeigte Veränderliche)
  : Taste zur Verringerung der Leistung bzw. Betriebstemperatur (im Inneren eines Menü verringgert sie die angezeigte Veränderliche)
  A : Taste, um zur Programmierung “EASY TIMER” zu wechseln
  M : Taste zum abwechselnden Wechsel von Automatik-Funktion zu manueller Funktion und umgekehrt

Zeigt eine Datenübertragung von der Fernbedienung zur Karte an.

Tastatur gesperrt, um unerwünsche Schaltungen zu verhindern ("A" und "M" gleichzeitig eine Sekunden lang drücken, um die Tastatur zu sperren bzw. freiizugegeben)

bateria descargada (n^3 pilas alcalinas mini stilo A A A)

Zeigt die Eingabe einer Ein-bzw. Abschaltung mit dem Pro-gramm "EASY TIMER" an

Zeigt die von der Fernbedienung gemessene Raumtemperatur an (während der technischen Konfi guration der Fernbedienung werden die Werte der eingestellten Parameter angezeigt)

Zeigt die Übertragung eines Einsatzbefehls des Ofens an

Anzeige der Fernbedienungs-Einstellung fur Warmluft-Pellet-Ofen

Automatik-Funktion

Funktion Handeinstellung

(auf dem Display erscheint der Wert der Betriebsleistung)

VON DER FERNBEDIENUNG GEMESSENE TEMPERATUR

Die Fernbedienung ist mit einer internen Sonde für die Messung der in Echtzeit auf dem Display derselben angezeigten Raumtemperatur versehen. Die gemessene Temperatur wird regelmäß an die Elektronische karte des Einsatzes bzw. Ofens übertragen, falls die Sender-Led und der Empfangssensor des Bedienfels des Einsatzes bzw. Ofens sich jeweils im Sichtfeld befinden. Erreicht die Temperatur der Fernbedienung die Karte des Einsatzes bzw. des Ofens nicht innerhalb einer Dauer von 30 Minuten, wird der von der Sonde im Bedienfeld ermittelte Temperaturwert verwendet.

WAHL DER BETRIEBSWEISE

Durch einen kurzen Druck auf die Taste "M" konnen wir folgende Funktionen durchlaufen und einstellen:

automatische Leistungsregelung

manuelle Leistungsregelung

GEBRAUCHSANWEISUNGEN

GEBRAUCH DES PROGRAMMS "EASY TIMER"

Über die Fernbedienung kann die Uhrzeit besondere intuitiv und Schnell programmiert werden:

• Ist der Ofen eingeschaltet: Es ist möglich, ein Abschalten mit einer zwischen einer und Zwölf Stunden regelbaren Einstellung vorzunheiten. Auf dem Display des Bedienfeldes wird die bis zur programmierten Abschaltung verbliebene Zeit angezeigt.

• Ist der Ofen ausgeschaltet: Es ist möglich, ein Einschalten mit einer zwischen einer undzwif Stunden regelbaren Einstellung vorzunheiten. Auf dem Display des Bedienfeldes wird die bis zur programmierten Einsatzung verbliebene Zeit angezeigt.

• Einstellung: Für die Einstellung des Timers wie folgt vorgehen:

a) Die Taste "A" drücken, auf dem Display leuchtet das Symbol zur Bestätigung des Zugangs zur Programmierung "Easy timer"auf.

b) Mit den Tasten + / - die gewünschte Stundenzahl eingeben, z. B.:

c) Die Fernbedienung auf den Empfänger im Bedienfeld richten
d) Für eineige Sekunden die Taste "A" drücken, um die Programmierung zu bestätigten, das Icon schaltet sich aus, auf dem Bedienfeld wird die für den programmierten Eingriff verbliebene Zeit angezeigt.
e) Für das Rückgangigmachen der Programmierung die Punkte a),b),c),d) wiederholen, wobei die Stundenzahl auf "00H" eingestellt wird.

TASTATUR-SPERRE

Es ist möglich, die Tastatur der Fernbedienung zu sperren, um zufällige, vom Benutzer unerwünsche Schaltungen zu verhindern. Durch gleichzeitiges Drücken der Tasten A und M leuchtet das Symbol des Schlüssels zur Bestätigung der erfolgenden Sperre der Tastatur auf. Um die Tastatur erneut freiugegeben, erneut die Tasten A und M gleichzeitig drucken.

ANZEIGE VERBRAUCHTER BATTERIEN

Das Aufleuchten des Symbols der Batterie zeigt an, dass die Batterien im Inneren der Fernbedienung fast verbraucht sind, deren Austausch mit drei Batterien des gleichen Typs (Gröbe AAA 1,5V) vormehen.

• In der Fernbedienung nicht neue Batterien mit teilweise verbrauchten mischen.
• Nicht verzischendene Marken und Typen mischen, da jeder Marke und jeder Typ entsprechende Kapazitäten aufweist.
• Nicht herkommenliche mit wieder aufl adbaren Batterien mischen.
• Nicht versuchen, Alkali- und Zink-Kohle-Batterien aufzuladen, da sich Zerstörungen und Flüssigkeitsaustritte erigen konnten.

BENUTZERHINWEIS

Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 “Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämming des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung”. Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderen Abfall zu entsorgen ist. Der Benutzer hat davon das Gerät bei denen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Handler zum Zeitpunkt des Erwerbs eines neuen GerätsGLEicher Art im Verhältnis von eins zu eins zu übergeben.

WARTUNG

Antes dc realiVor der Vornahme jeglicherWartungsarbeiten, den Ofen von der Netzversorgung trennen.

Eine regelmäßige Wartung ist für denGNU Betrieb des Ofens grundlegend.

DIE zumindest JAHRESZEITLICHE MANGELNDE WARTUNG kann schlechten Betrieb verursachen.

Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie.

HINWEIS: Alle 800kg erscheidt die Schrift "Reini/gunKunde", um an die Reinigung der Rauchabzüge seitens des Besitzers zu erinnern, die Meldung erlischt durch 5 Sekunden langes Drücken der Taste "TURBO".

Bei Erreichen von 2000kg Pellet entscheidt die Schrift "Wartung/Hadler", die nicht mehr erlischt; es ist daher das Einsatzen des Handlers erforderlich. Diese Meldung wird über das Menu Parameter zurückgesetzt.

HINWEIS:

• Jede nicht befugte Veränderung ist untersagt
• Stets nur vom Hersteller empfohlene Ersatzteile verwenden
• Der Einsatz von nicht originalen Ersatzteilen hat den Verfall der Garantie zur Folge

TÄGLICHE WARTUNG

Bei abgestelltem, kaltem und vom Netz getrennten Ofen auszuführende Arbeiten.

Die Reinigung muss mithilfe eines Staubsaugers erfolgen (auf Wunsch erhältlich, Seite 116).
- Der ganze Vorgang erfordert nur weniger Minuten am Tag.

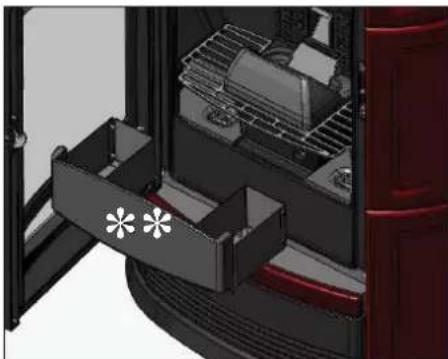

- Tur öffnen und die Aschenlade herausnehmer und leeren (Abb. B) (^**)
DIE RÜCKSTÄNDE NICHT IN DEN PELLETBEHÄLTER ZURÜCKWERFEN.
Den Tiegel entfernen und mit dem Metallspachtel entkrusten, etwaige Verstopfungen der Öffnungen auf allen Seiten reinigen.

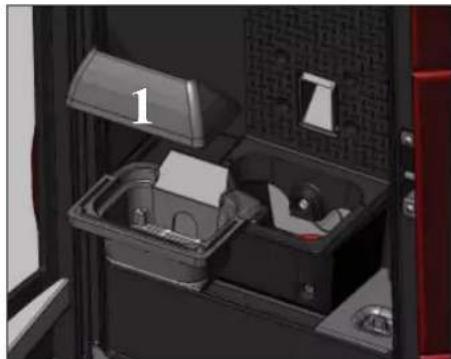

- Den Brenntiegel (1) (Abb. C) Herausnehmen und mit der Spachtel entkrusten, etwaige Verstopfungen der Schlitze saubern.
- Den Brenntiegelraum saugen, die Kontaktfl achen saubern.
- Falls erforderlich, die Scheibe reinigen (in kaltem Zustand)

Niemals heie Asche aufsaugen, dies gefahrdet den Staubsauger und bringt die hauslichen Räume in randgefahr.

Abb.B Abb.C

WÖCHENTLICHE WARTUNG

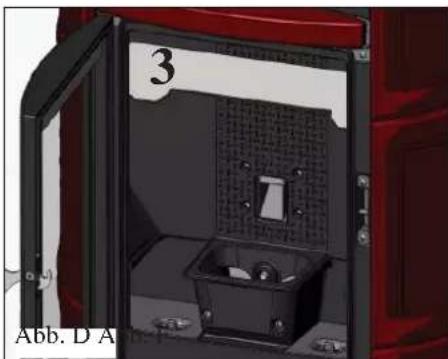

• Reinigung des Brennraums (mit Reinigungsbürste), nach Entfernung der 2 Rauchgasleitbleche (3 - fig. D/E).

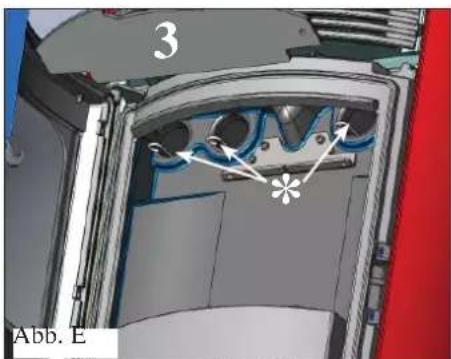

  Die Bürsten betätigten (* -, Abb E).
• leeren Sie den Pellet-Behälter und den Grund nicht.
• Wahlend der Reinigung des Brenntiegels, die Rauchstöpsel (2 - fig. F) abnehmer und die darunter liegenden vier Rohre (4 - fig. F) aussaugen.

WARTUNG

JAHRESZEITLiche WARTUNG (SEITENS DES HändLERs)

Besteht in:

Allgemeine Innen- und Außenreinigung
Sorgfaltige Reinigung der Wärmetauschrohe hinter dem HeiBluftgitter oben an der Ofenfront
Sorgfaltige Reinigung und Entkrusten des Tiegels und des Tiegelraums
- Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen
- Reinigung des Rauchkanals (Austausch der Dichtung des Rauchabzugrohrs)
- Reinigung des Raums des Rauchabzugventilators
- Reinigung des Raums des Flussensors
- Reinigung des Raums Kontrolle des Thermoelements
- Reinigung, Inspektion und Entkrusten des Raums des Zündwiderstands, eventueller Austausch desselben
- Reinigung/Prüfung des Bedienfelds
Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels
- Reinigung des Pelletbehalters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor
Austausch der Türdlichtung
- Betriebsabnahme, Befüllung der Förderschnecke, Anzüden, 10-minütiger Betrieb und Abschalten.

Wird der Ofen halten benutzt, wird die Reinigung des Rauchabzugs alle 3 Monate anempfohlen.

ACHTUNG!!!

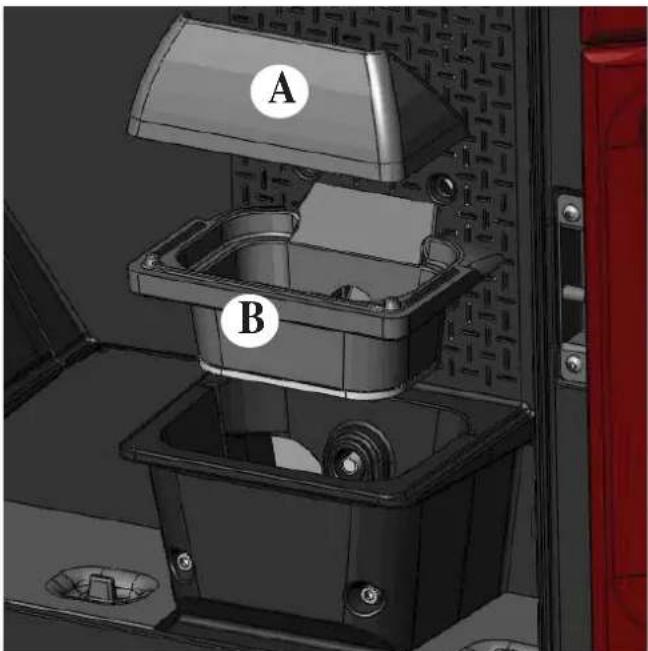

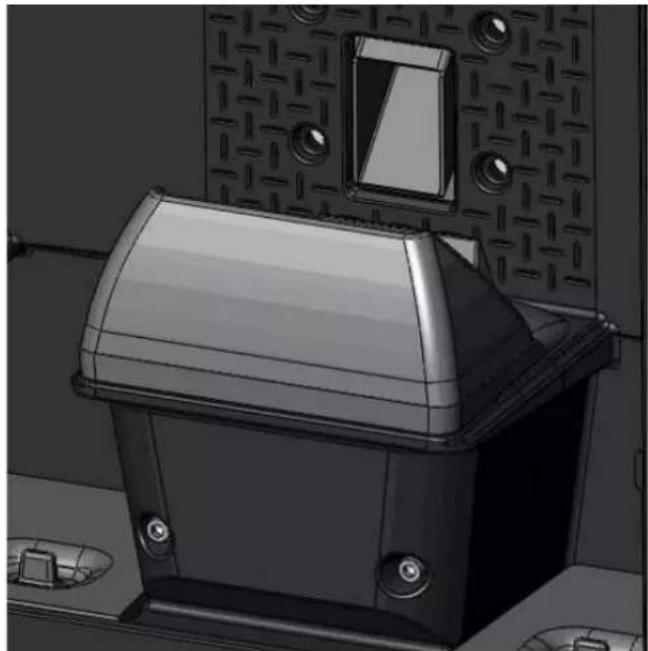

Nach der gewöhnlichen Reinigung, kann das NICT ORDNUNGSGEMÄSSE Aufsätzen des oberen Brenntiegels (A) auf den unteren Brenntiegel (B) den Betrieb des Ofens beeinträchtigen (Abb. 1).

Bevor der Heizofen in Betrieb genommen wird, sicherstellen, dass die Brenntiegel korrekt angeschlossen sind, wie in (Abb. 2) gezeigt und dass sich keine Asche oder Verbrennungsrückstände auf den Rändern befinden.

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plottlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tur platzt.

Abb.1

Abb.2

MÖGLICHE PROBLEME

Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausfuhr und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unter).

Während der Phase wegen Ausfalls niemals den Netzsteckerziehen.

Für den Fall des erfolgten Ausfalls ist für den erneute Start des Ofen erforderlich, dass die Abschaltprozeder (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste 0/1 drucken.

Ofen nicht erneut anstellen, bevor nicht der Grund für den Ausfall festgestellt und der Brenntiegel GEREINIGT UND GELEERT wurde.

MELDUNGEN ETWAIGER AUSFALLURSACHEN UND HINWEISE UND ABHILFEN:

1) Anzeige: Problem Luftsen. (greift ein, wenn der Flusssensor einen unzureichenden Fluss der Verbrennungsluft feststell). Störung: Erlöschen wegen Unterdruckmangel

Die Verbrennungsluftzufahr kann zu gaining sein, wenn die Ofentur geöffnet ist oder nicht gut schliebt (z. B. Dichtung), wenn es Probleme mit dem Lufteinlass oder mit dem Rauchausstob gibt, oder wenn thereinsatz verstoptf ist.

Maßnahmen: Kontrollieren:

Schliebung der Ofentür;

• Einlasskanal für die Verbrennungsluft (reinigen, damit auf die Luftstromsensoren Acht geben);

• den Luftstromsensor mit entfeuchteter Luft (wie etwa für PC-Tastaturen) reinigen;

• Aufstellposition des Heizofens:arf sich nicht an der Wand befinden;

• Position und Reinigung des Brennkammereinsatzes (Häufigkeit hängt vom Pellet-Typ ab);

• Rauchkanal (reinigen);

• Installation (Rauchabzug ist unzulässig, wenn er mehr als drei Krümmungen aufweist);

Bei Verdacht auf eine Funktionstörung des Messfuhlers ist ein Kalt-Test durchzuführen. Wenn sich bei

Veränderung der Einsatzbedingungen, beispelsweise bei Öffnung der Ofentür, der Anzeigewert nicht ändert, liegt das Problem beim Messfuhrler.

N.B.: Ein Unterdruck-Alarm kann auch während der Zündphase aufreten, da der Luftstromsensor 90 Sekunden nach dem Start des Zündvorgangs zu messen beginnnt.

2) Anzeige: Problem Abgasgeb.: (greift ein, wenn der Umdrehungssensor des Rauchabzugs eine Störung feststellt).
Störung: Ausschaltung bei Feststellung einer Drehzahlstörung des Rauchabzugs

Maßnahmen: - Den Betrieb des Rauchabzugsmotors überprüfen (Verbindung zum Umdrehungssensor) und Steckkarte (Händler).

Sauberkeit des Rauchabzugs überprüfen
Die Elektroanlage und die Erdung überprüfen.
- Kontrolle Schaltplan (Händler).

3) Anzeige: FlamAus NoPellet: (greift ein, wenn das Thermoelement eine)

Störung: Erlöschen wegen Temperatursturz der Rauchgase

geringere als die eingebene Rauchgastemperatur feststellt, weil es dies als mangelndes Vorliegen einer gt).

Maßnahmen: Pellet fehlt

• zuviel Pellet die Flamme erstick hat
• der Hochsttemperatur-Thermostat eingeschritten ist (sehr salten, greift nur bei zu hoher

Rauchgastemperatur ein) (Händler).

4) Anzeige: Sperre/No Zünd.: (schreitet ein, wenn in einer Höchstzeit von 15 Minuten keine FlammEs sind zwei Fälle zu unterscheiden)

Störung: Abschalten wegen nicht ordnungsgemäß Rauchgastemperatur in der Zündungsphase. Es sind zwei Fälle zu untersuchen: KEINE Flamme erschienen

Maßnahmen: · Überprüfen:

• Position und Verschmutzungsgrad des Brennkammer-einsatzes
• Verbrennungsluft gelangt bis zum Brennanmerein-satz? (Händler).
• Funktionstüchtigkeit des Heizwiderstands
• Raumtemperatur (bei weniger als 3^ C ist Esbit erfor-derlich) und Luftfeuchte Feuer versuchswise mit Esbitwurfel entzüden (Seite 107).

Flamme ist erschienen, aber nach der Meldung "Ar" er-scheint die Angabe "AF"

Maßnahmen: Überprüfen: (nur für Handler)

• Funktionstüchtigkeit des Temperaturfuhlers
• unter den Betriebsparametern eingegebene Starttem-peratur.
• Das Kohlenbecken leeren und die Zündung wiederholen

5) Anzeige: Strom/ausfall: (dies ist kein Fehler des Ofen).

Störung: Abschalten wegen fehlenden Stroms

Maßnahmen: Stromanschluss und Spannungsschwankungen überprüfen.

MÖGLICHE PROBLEME

6) Anzeige: FBdefekt Funksto: (greift ein, wenn dasThermoelement ausgefallen oder nicht angeschlossen ist).

Störung: Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoelement

Maßnahmen: Pellettyp überprüfen,

• Störung Rauchabzugsmotor überprüfen
  Den Rauchkanal auf möglich Verstopfungen überprüfen
  Die ordnungsgemäß Installation überprüfen,
• Das eventuelle "Abtriften" des Getriebemotors überprüfen
• Das Vorhandensein eines Luftteinlasses im Raum überprüfen

7) Anzeige: zu hohe Abgast : (Abschaltung wegen zu hoher Rauchtemperatur)

Abschalten wegen zu hoher Rauchgastemperatur.

Uberprüfen (nur für Handler): Pellettyp, Störung des Rauchabzugs,

verstopfter Rauchkanal, nicht ordnungsgemäß Installation, „Drift“ des Getriebemotors.

8) Anzeige: ALARM STROM ZU HOCH: Springt an, wenn das Untersetzungsgetriebc ungewohnlich viel Strom absorb

biert.

Maßnahmen: Funktionstest (Servicecenter): Untersetzungsgetriebe - Elektroanschlussüsse und Leiterplatte.

9) Anzeige: ALARM STROM ZU NIEDRIG: Springt an, wenn das Untersetzungsgetriebe ungewohnlich weniger Strom absorbiert.

Maßnahmen: Funktionstest (Servicecenter): Untersetzungsgetriebe - Druckwächter - Behälterthermostat-Elektranschluss und Leiterplatte

10) Anzeige: "Batterie leerPruf"

Störung: Das Signal leuchtet auf, obwohl des Ofen weiterfunktioniert

Maßnahmen: Die Notstrombatterie der Platte muss ersetzt werden (Händler). Es wird darauf hingewiesen, dass es sich um ein Verschleißteil handelt, das nicht durch die Garantie abgedeckt ist.

11) Störung: Funksteuerung Funktioniert nicht:
Maßnahmen: · Näher an den Empfänger des Ofen
Die Alkali-Batterien ersetzen.
12) Anzeige: Austretende Luft ist nicht warm:
Maßnahmen: - Den Wärmetauscher vom Inneren des Feuerraums aus reinigen.
13) Anzeige: Wahlend der Zündphase greift der Differentialschalter ein (Händler)
Maßnahmen: Feuchtigkeit des Zündwiderstands überprüfen
14) Anzeige: Mangelnde Zündung:
Maßnahmen: - Siegel reinigen.

ANMERKUNG

Die Meldungen bleiben solange angezeigt, bis man auf dem Bedienfeld die Taste 0/1 drückt.

Es wird empfohlen, den Ofen nicht neu zu starten, bevor nicht das Problem behoben wurde.

HINWEIS:

Die Schornsteine und Rauchabzüge, an die die Geräte angeschlossen sind, die feste Brennstoffe verwenden, müssen einmal im Jahr gereinigt werden (überprüfen, ob im Einsatzland des Geräts eine dieserbezügliches Vorschrift besteht).

In Ermangelung regelmäßiger Kontrollen und Reinigung erhöht sich die Möglichkeit eines Schornsteinbrandes.

WICHTIG!!!

Falls ein Brand im Ofen, im Rauchgaskanal oder im Schornstein zu befürchten ist, folgendermaßen vorgehen:
- Stromversorgung trennen
- Einschreiben mit einem CO^2 Löscherat
-Feuerwehr rufen

KEINE LÖSCHVERSUCHE MIT WASSER UTERNEHMEN!

Anschliebend das Gerät von einem vertraglichen Kundenservicezentrum (CAT) und den Kamin von einem Fachtechniker überprüfen setzen.

CHECKLISTE

Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen

Einbau und Inbetriebnahme

• Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat
• Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens
• Der Rauchabzug weist auf: hochstens 2 Kurven hochstens 2 Meter in der Waagerechten
• Schornsteinabschluss über dem Rückstrombereich
  Die Abzugssrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Be der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen

Gebrauch

• Das verwendete Pellet ist von gutter Qualität und nicht feucht (Feuchigkeit max. 8%)
• Der Tiegel und der Aschenraum sind sauber
  Die Reinigung der Scheibe muss immer in kaltem Zustand erfolgen.
  Die Tur muss gut verschlossen sein
• Der Tiegel muss gut in seinen Sitz eingesetzt sein.

DARAN DENKEN, DEN TIEGEL VOR JEDEM ANZUNDEN ZU SAUGEN Im Fall von gescheerter Zündung vor dem erneuten Start, den Tiegel leeren.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

TELEFONWAHLER FÜR FERNZündUNG (Art.-Nr. 281900)

Es ist möglich, die Fernzündung zu erhalten, indem ein Telefonwahler mittels des auf Wunsch erhältlichen Kabels (Art.-Nr. 640560) am seriellen Port auf der Rückseite des Ofens durch den Handler angeschlossen wird.

KIT 11 für die Kanalisierung der Warmluft in einen benachbarten Raum, mit einer Länge des Kanalisierungsrohrs von max. 1,5 m (Art.-Nr. 645700).

KIT 11 BIS für die Kanalisierung der Warmluft in einen benachbarten Raum, mit einer Länge des Kanalisierungsrohrs von max. 5m (Art.-Nr. 645710).

REINIGUNGS-ZUBEHÖR

GlassKamin

(Art.-Nr.155240)

Für die Reinigung

der Keramikscheibe.

Eimer des Aschen

saugers ohne Motor

(Art.-Nr.275400)

Für die Reinigung

des Brennraums

GEBRAUCHSANWEISUNGEN

maximum vochtigkeit : 8 %

calorisch rendement : minstens 4300kcal / kg

GEBRAUCHSANWEISUNGEN

SYNOPTISCH PANEL

Automatische ontsteking

GEBRAUCHSANWEISUNGEN

GEBRAUCHSANWEISUNGEN

AFSTANDSBEDIENING

GEBRAUCHSANWEISUNGEN

HET PROGRAMMA "EASY TIMER" GEBRUIKEN

12) Storing: Uitkomende lucht is nicht warm:

NIE povajil sie plomien

INDICACAO DE PILHAS GASTAS
