BEDIENUNGSANLEITUNG SPACE EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung p. 126

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

HINWEIS

- Nach dem Auspacken des Ofens, sich der Unversehrtheit und der Vollständigkeit des Inhalts vergewissern (Verkleidung, Fernbedienung mit Display, Kalthandgriff, Garantieheft, Handschuh, technische Beschreibung, Spachtel, Entfeuchtungssalz, Inbusschlüssel).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus.

- Inbetriebnahme/Abnahme

Diese hat unbedingt durch den zu erfolgen, andernfalls verfällt die Garantie.

Die Inbetriebnahme besteht gemäß der UNI 10683, in einer Reihe von Kontrollarbeiten, die mit eingebautem Einsatz durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

- Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den

Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.

- Die Nummer des Kontrollabschnitts, der für die Identifizierung des Einsatz erforderlich ist, ist angegeben:

- Im oberen Teil der Verpackung

- Im Garantieheft im inneren des Brennraums

- Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind.

- Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192

erklärt hiermit eigenverantwortlich, dass:

Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

PELLET-HEIZOFEN der Handelsmarke EDILKAMIN, mit dem Modellnamen CHERIE - FUNNY - MOON - SPACE - VINTAGE

SERIEN-NUMMER: Typenschild-Daten

Leistungserklärung (DoP - EK 043-062): Typenschild Nr.

Außerdem wird erklärt, dass

der Holzpellet-Heizofen CHERIE - FUNNY - MOON - SPACE - VINTAGE den folgenden EU-Richtlinien entspricht:

2006/95/CEE - Niederspannungsrichtlinie

2004/108/CEE - Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schließt im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jede Haftung für Funktionsstörungen des Gerätes aus.

BETRIEBSWEISE

Die Öfen erwärmen die Luft, indem sie Holz-Pellet als Brennstoff verwenden, dessen Verbrennung elektronisch gesteuert wird.

Nachfolgend wird deren Betriebsweise beschrieben (die Buchstaben beziehen sich auf die Abbildung 1). Der Brennstoff (Pellet) wird dem Brennstoffbehälter (A - siehe S. 146) entnommen und mittels einer durch einen Getriebemotor (C) angetriebenen Förderschnecke (B) in den Verbrennungstiegel (D) befördert. Das Anzünden des Pellet erfolgt durch von einem elektrischen Widerstand (E) erzeugte Heißluft, die mittels eines Rauchabzugsgebläses (F), in den Tiegel gesaugt wird. Die durch die Verbrennung erzeugten Rauchgase werden durch denselben Flichkraftventilator (F) aus dem Feuerraum abgezogen und vom Stutzen (G) auf der unteren Rückseite des Öfen ausgestoßen.

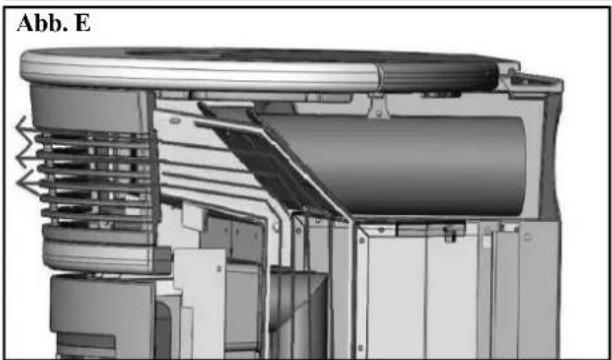

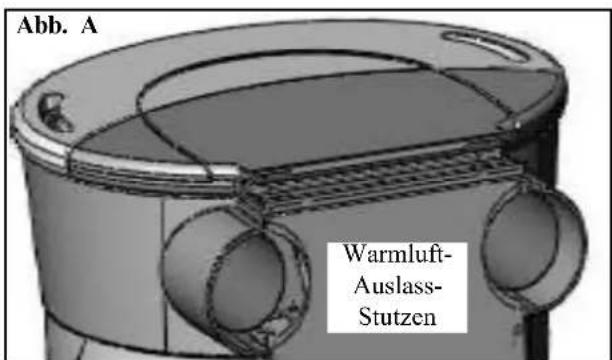

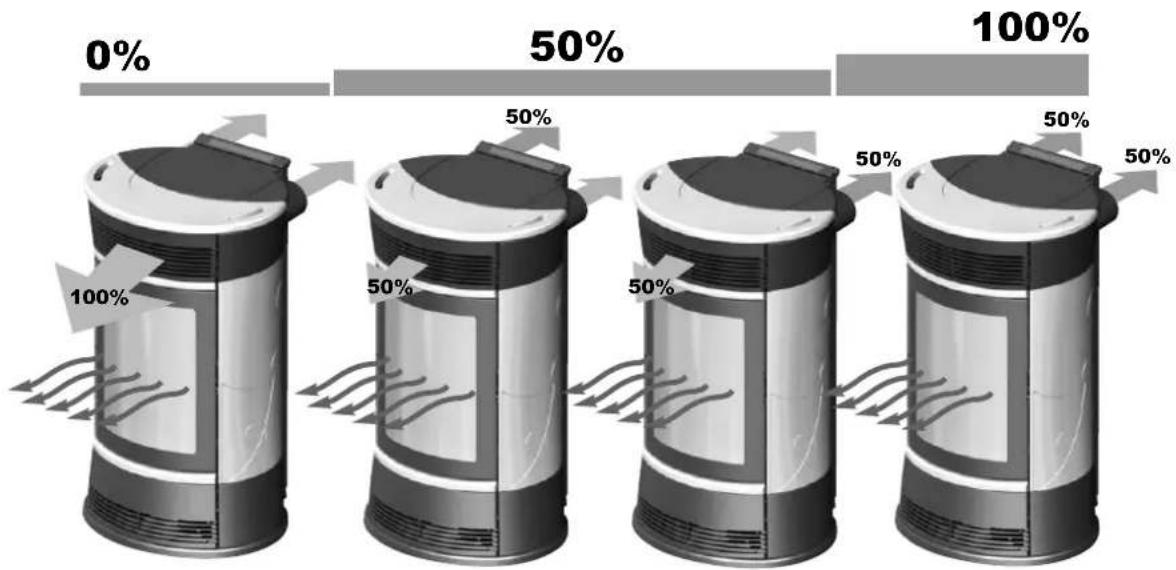

Die Öfen ermöglichen die Kanalisierung der Warmluft, sodass diese für die Erwärmung der benachbarten Räume dorthin befördert wird. Auf der Rückseite der Öfen befinden sich Steck-Stutzen mit ∅ 10 cm für den Anschluss der Warmluftkanalisierung.

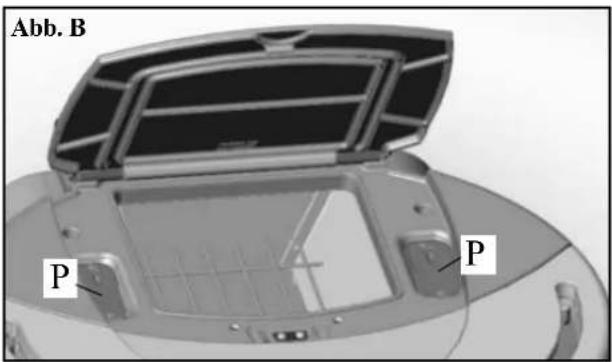

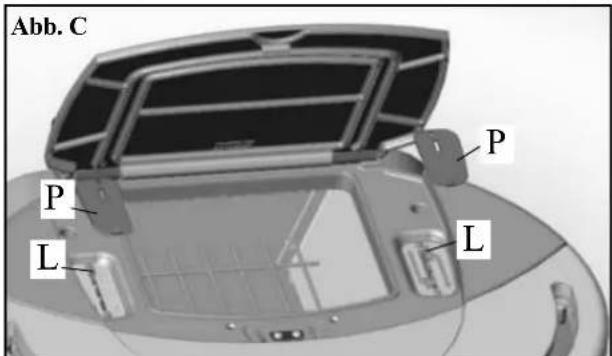

Um die Warmluft in einen oder zwei benachbarte Räume zu leiten, ist der Ofen mit zwei Stutzen auf der Rückseite versehen, an die die entsprechenden Aluminiumrohre anzuschließen sind. Um die Verteilung der Warmluft zu begünstigen, sind die Kit 10 und KIT 10 BIS als Optional erhältlich (siehe S. 142-143-144). Die Brennstoffmenge und der Rauchabzug bzw. die Versorgung mit Verbrennungsluft werden durch die elektronische Karte gesteuert, die mit einer Software mit System Leonardo® ausgestattet ist, um eine Verbrennung von hohem Wirkungsgrad und mit niedrigem Schadstoffausstoß zu erhalten.

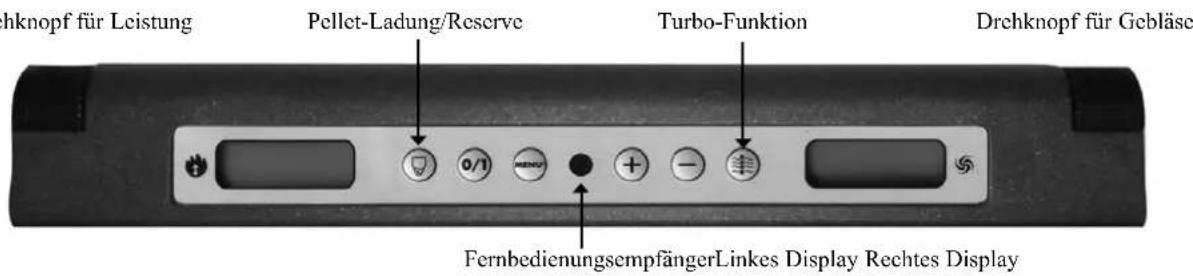

Auf dem Oberteil des Ofens ist ein Display (M) eingebaut, das den Betrieb und die Anzeige aller Betriebsphasen ermöglicht. Die Hauptphasen können auch mit der Fernbedienung vorgenommen werden.

Der Ofen ist auf der Rückseite mit einem seriellen Anschluss für die Verbindung (mittels des auf Wunsch erhältlichen Kabels Code 621240) mit Fernschaltvorrichtungen versehen (wie Telefonschalter, Zeitthermostaten, usw.).

Tür mit gebogener Keramikglasscheibe mit Siebdruck, automatisch immer sauber. Für die Öffnung, den Kalthandgriff verwenden.

Die Öfen sind mit einem völlig aus Gusseisen bestehendem inneren Aufbau versehen.

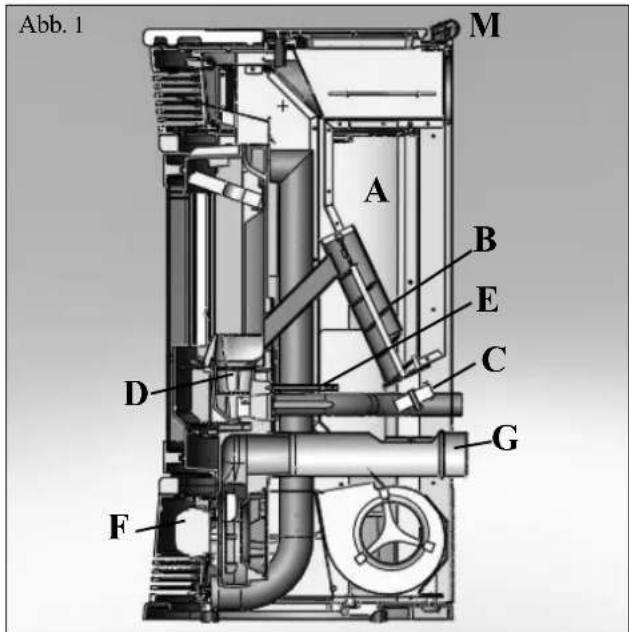

Abb. 1 M A B E C D G F

SICHERHEITSHINWEISE

Die Öfen wurden entwickelt, um durch eine automatische Verbrennung von Pellet im Brennraum den Raum, in dem sie sich befinden, mittels Ausstrahlung und des Luftstroms, der aus den vorderen Auslassgittern ausströmt, zu heizen, und die benachbarten Räume mittels der Bewegung der kanalisierbaren Luft aus den Stutzen auf der Rückseite.

- Das Gerät ist nicht dazu geeignet, durch Personen mit körperlich, sensoriell oder geistig eingeschränkten Fähigkeiten betrieben zu werden - Kinder cingeschlossen. Kinder sind zu überwachen, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Die einzigen vom Gebrauch des Ofens ausgehenden Gefahren rühren von einer mangelnden Einhaltung der Installationsvorschriften oder einer direkten Berührung von (inneren) elektrischen Teilen oder einer Berührung des Feuers und heißer Teile (Schcibe, Rohre, Warmluftaustritt) oder der Einführung fremder Stoffe in den Brennraum her.

- Als Brennstoff darf ausschließlich Holz-Pellet verwendet werden.

- Für den Fall des mangelhaften Betriebs sind die Öfen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses muss ohne Eingreifen des Benutzers automatisch erfolgen.

- Für einen ordnungsgemäßen Betrieb muss der Ofen unter Einhaltung der in diesem technischen Merkblatt enthaltenen Angaben installiert werden. Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und bedarf keines Eingriffs.

- In keinem Fall dürfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.

- Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutzen des Ofens mit dem Schornstein verbindet) dürfen keine entflammbaren Erzeugnisse verwendet werden.

• Die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin Edilkamin) und einem Tuch gereinigt werden.

- Nicht in warmem Zustand reinigen.

- Sicherstellen, dass die Öfen seitens eines von Edilkamin zuglassenen Händlers entsprechend den Anweisungen der vorliegenden Merkblatts eingebaut und angezündet werden.

- Während des Betriebs des Ofens erreichen die Abzugsrohre und die Tür sehr hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).

- Keine nicht hitzebeständigen Gegenstände in unmittelbarer Nähe des Ofens ablegen.

- NIEMALS flüssige Brennstoffe verwenden, um den Ofen anzuzünden oder die Glut zu entfachen.

• Die Belüftungsöffnungen im Installationsraum, noch die Lufteinlässe des Ofens selbst verschließen.

- Den Ofen nicht nässen, sich den elektrischen Teilen nicht mit nassen Händen nähern.

- Keine Reduzierstücke auf die Rauchabzugsrohre stecken.

- Der Ofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Luftzufuhr und Abzüge) verschen sind.

- IM FALL VON ERFOLGLOSEM ANZÜNDEN, DIESES NICHT WIEDERHOLEN, OHNE DEN BRENNTIEGEL GELEERT ZU HABEN.

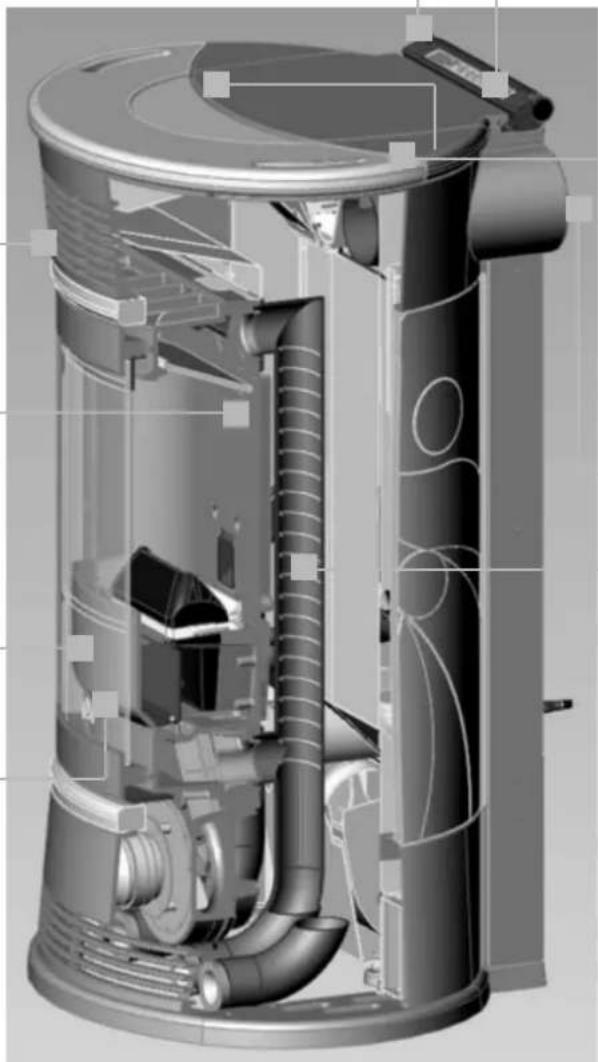

MERKMALE

Fernbedienung zur

Verwaltung aus der Ferne von Einschaltung, Ausschaltung

und Automatik- und Hand-Betrieb.

Mehr-Funktions-Oberteil mit

Bedienungsteil für die Eingabe der gewünschten Temperatur und der Ein- und Ausschaltzeiten während der Woche.

Reserveanzeige, die anzeigt, wann ein ganzer Sack Pellet nachgefüllt werden kann.

Frontgitter für die Verteilung der Warmluft im Raum.

Gusseisenblock aus einem Stück für eine außergewöhnliche Festigkeit und eine vorzügliche Heizleistung.

Tür mit gebogener Keramikglasscheibe mit

Siebdruck, automatisch immer sauber. Für die Öffnung, den Kalthandgriff verwenden.

Aschenlade, um die

Reinigung des Feuerraums zu erleichtern.

Einstellhebel, um von Hand die Verteilung der Warmluft zu steuern und bis zu zwei benachbarte Räume zu heizen (den entsprechenden Haken verwenden)

Geräumiger Pelletbehälter für einen langen Betrieb ohne häufiges Nachfüllen, mit Drucköffnung.

2 Stk. Stutzen ∅ 10 cm für die Kanalisierung von Warmluft

Warmluft-Wärmetauscher Reinigung

der Wärmetauscher äußerst einfach dank des lei- chten Zugangs zu den Wärmetauschern.

Kräftiger und leises Gebläse für höchsten Komfor

(800 m³/h)

AUTO-CLEAN"-System

für einen stets sauberen Brenntiegel.

ÄUSSERE AUSFÜHRUNGEN

CHERIE

Seiten, Oberteil und Einsätze aus sahneweiber Keramik

Seiten, Oberteil und Einsätze aus roter Keramik

Seiten, Oberteil und Einsätze aus haselnuss Keramik

FUNNY

Seiten aus Stahl, Oberteil und Einsätze aus grauer Keramik

Seiten aus Stahl, Oberteil und Einsätze aus sahneweßer Keramik

Seiten aus Stahl, Oberteil und Einsätze aus roter Kceramik

MOON

Seiten, Oberteil und Einsätze aus Topfstein

SPACE

Seiten, Oberteil und Einsätze aus Sandstein

VINTAGE

Seiten, Oberteil und Einsätze aus weiß-marmoriert Keramik

Seiten, Oberteil und Einsätze aus roter Keramik

MERKMALE

Die Pelletöfen sind mit dem SYSTEM LEONARDO® ausgestattet.

LEONARDO® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet.

LEONARDO® gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.

Das System LEONARDO ^® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der

Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der

Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt. Es ist erforderlich, dass die Installationsvorschriften befolgt werden.

Das System LEONARDO ^® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten.

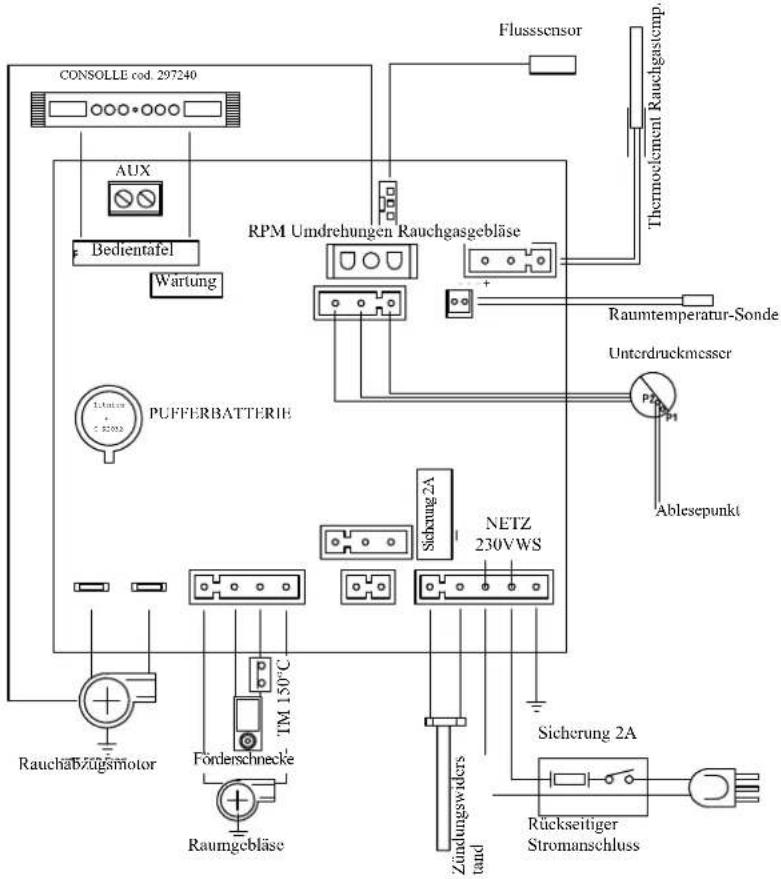

SCHALTPLAN

CONSOLLE cod. 297240 AUX Bedientafel Wartung RPM Umdrehungen Rauchgasgebläse PUFFERBATTERIE Rauchab Zugsmotor Forderschnecke TM 150°C Raumgebläse Flussensor Thermoelement Rauchgastemp. Rumtemperatur-Sonde Unterdruckmesser P2 P1 Ablesepunkt Sicherung 2A NETZ 230VWS Zündungswiders tand Sicherung 2A Rückseitiger Stromanschluss

SERIELLEN PORT

Auf dem AUX-Portal ist es möglich, von Händler ein Optional für die Kontrolle der Registrierungen und Löschungen - wie zum Beispiel Telefonumschalter und Wärmeregler - installieren zu lassen, an der Rückseite des Heizofens. Anschließbar mit entsprechendem Bügel, als Optional erhältlich (Code 621240).

PUFFERBATTERIE

Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht als Produktfehler zu betrachten, sondern als normaler Verbrauch) wir durch die Schriftzüge "Batterie leerPrüf" angezeigt. Für nähere diesbezügliche Auskünfte, wenden Sie sich an den Händler, der die Erstinbetriebnahme vorgenommen hat.

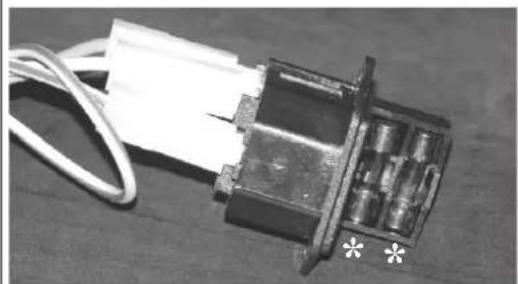

SICHERUNG\*

am Stromanschluss mit Schalter auf der Rückseite des Ofens sind zwei Sicherungen eingesetzt, davon einer funktionsfähig, der andere als Reserve.

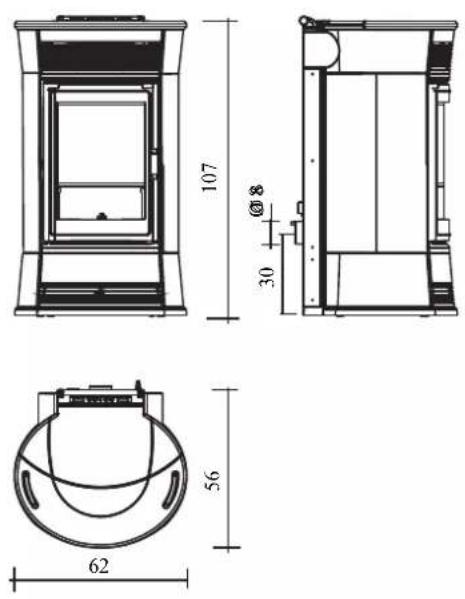

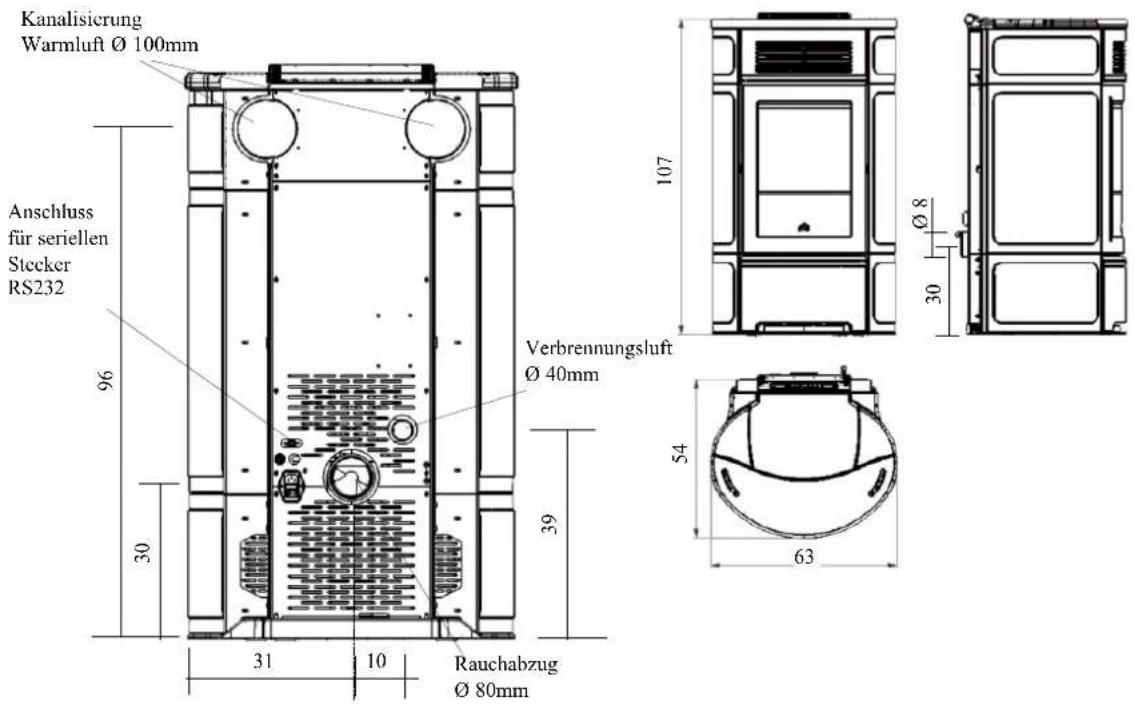

Kanalisierung Warmluft Ø 100mm 16,5 16,5 Anschluss für seriellen Stecker RS232 96 30 31 10 Rauchabzug Ø 80mm Verbrennungsluft Ø 40mm 39

107 Ø8 30 56 62

VINTAGE

Kanalisierung Warmluft Ø 100mm Anschluss für seriellen Stecker RS232 96 30 31 10 Verbrennungsluft Ø 40mm 39 Rauchabzug Ø 80mm 107 Ø 8 30 54 63

MERKMALE

TECHNISCHE MERKMALE
Nennwärmeleistung	11	kW
Wirkungsgrad Nennwärmeleistung	90,06	%
Emissionen CO (13% O2) Nennwärmeleistung	0,016	%
Abgasmasse Nennwärmeleistung	7,25	g/s
Reduzierte Leistung	5,5	kW
Wirkungsgrad Reduzierte Leistung	93,33	%
Emissionen CO (13% O2) Reduzierte Leistung	0,044	%
Abgasmasse Reduzierte Leistung	4,31	g/s
Höchste Übertemperatur Rauchgase	179	°C
Mindestzug	12 / 0	Pa
Betriebsdauer (Min / Max)	6 / 13	Stun-den
Brennstoffverbrauch Pellets (Min / Max)	1,2 / 2,5	kg/h
Fassungsvermögen des Brennstoffbehälters	19	kg
Beheizbares Raumvolumen*	285	m^3
Gewicht mit Verpackung CHERIE	227	kg
Gewicht mit Verpackung FUNNY	207	kg
Gewicht mit Verpackung MOON	243	kg
Gewicht mit Verpackung SPACE	233	kg
Gewicht mit Verpackung VINTAGE	226	kg
Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil)	80	mm
Durchmesser des unabhängigen Außenlufteingangs (Steckerteil)	40	mm

*Das Beheizbare Raumvolumen ist berechnet bei Pellet mit mindestens 4300 Kcal/Kg und einer Isolation nach den neuesten Baurichtlinien, und anschließenden Änderungen und aufgrund einer Wärmeanforderung con 33 Kcal/m³ pro Stunde.

* Die Wahl des richtigen Standortes des Ofens ist sehr wichtig.

Die oben aufgeführten Angaben sind Richtwerte. EDILKAMIN s.p.a. behält sich das Recht vor, ohne Vorankündigung Änderungen an den Produkten zu deren Leistungsverbesserung vorzunehmen.

ELEKTRISCHE MERKMALE

Stromversorgung 230Vac +/- 10% 50 Hz
Schalter AN/AUS ja
Durchschnittliche Leistungsaufnahme 100 W
Leistungsaufnahme bei Zündvorgang 400 W
Frequenz der Fernbedienung Infrarotwellen
Schutzvorrichtung auf Hauptversorgung* (siehe S. 129) Sicherung 2AT, 250 Vac 5x20
Schutzvorrichtung auf elektronischer Schaltkarte Sicherung 2AT, 250 Vac 5x20

SICHERHEITSVORRICHTUNGEN

THERMOELEMENT:Am Rauchabzug installiert, ermittelt es die Rauchgastemperatur am Abzug. In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Betriebs- und Abschaltphasen.

FLUSSSENSOR LUFT:Im Luftansaugkanal angebracht, greift dieser ein, wenn der Fluss der Verbrennungsluft nicht einwandfrei ist, mit daraus resultierenden Unterdruckproblemen im Rauchgaskreislauf.

SICHERHEITSTHERMOSTAT:Schreitet ein, wenn die Temperatur im Inneren des Ofens zu sehr ansteigt.Er verhindert die Versorgung mit Pellet und bewirkt das Erlöschens des Ofens.

MONTAGE DER VERKLEIDUNGEN CHERIE

Phase A

Für eine ordnungsgemäße Montage der Keramikteile auf dem Ofen, entsprechend der Montagefolge vorgehen (die Nummer in Klammern entspricht der auscinandergezogenen Zeichnung des Ofens):

Phase A

Diese Phase gibt den Ofen in dem Zustand wieder, in dem er sich nach dem Auspacken und dem Aufstellen im Raum befindet.

Phase B

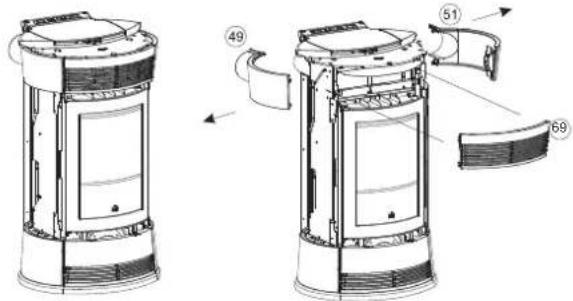

1) Die Schrauben abschrauben, um die beiden hinteren Keramikbefestigungs-Profile (82) abzunehmen (Abb. 1)
2) Die auf dem Ofen eingeklinkte obere Frontblende aus Gusseisen (69) abnehmen (Abb.2)

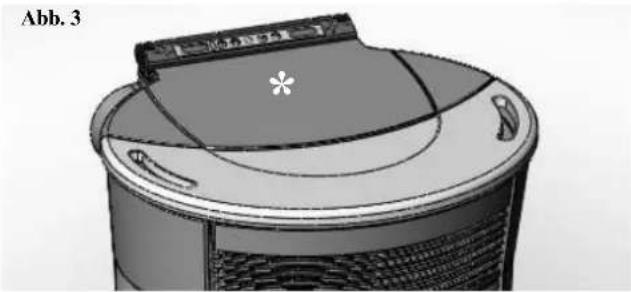

3) Die Schrauben ausschrauben (Abb.3), um die oberen seitlichen Blenden aus Gusseisen auf der rechten und der linken Seite (51 - 49) abzunehmen (Abb. 4)

Phase C

Montage der seitlichen rechten Keramik (Seite des Griffs):

4) Die Tür des Brennraums öffnen
5) Die im vorderen Teil der Keramik vorhandenen Nuten (47) mit den Befestigungsbügeln (44) auf dem Ofenaufbau ausrichten (Abb. 5).
6) Die Keramik in die Bügel einführen
7) Den rückwärtigen Teil der Keramik an die verzinkte Flanke des Ofens und an das rückwärtige Keramik-Befestigungsprofil anlehnen (Abb. 6)
8) Die Tür des Brennraums verschließen
9) Prüfen, ob sich zwischen dem seitlichen Keramikteil und der Brennraumtür genügend Raum befindet, um eine bequeme Öffnung mit dem Griff zu ermöglichen; ander-nfalls, die Keramik abbauen und die Einstellung wie folgt vornehmen:

- Die Schrauben des oberen und des unteren Bügels lösen (Abb. 7)

- Die Bügel entsprechend verstellen

- Die Befestigungsschrauben der Bügel festziehen

10) Das Keramikteil gemäß der Folge von Punkt 4 bis Punkt 9 erneut montieren; nach der Überprüfung des ausreichenden Raums zwischen Keramikteil und Brennraumtür, mit der Montagefolge gemäß Punkt 11 fortfahren.

11) Die obere seitliche Blende aus Gusseisen (51) wieder einsetzen 12) Das hintere rechte Keramik-Befestigungs-Profil (82) wieder anbringen

NB: Es sind Silikongummis beigefügt, die für einen etwaigen Ausgleich zwischen den Keramikeilen und den Teilen aus Gusseisen zu verwenden sind; in diesem Fall sind 3 Stk. Gummis in gleichem Abstand auf der Sockelblende aus Gusseisen anzubringen

MONTAGE DER VERKLEIDUNGEN CHERIE

Phase C

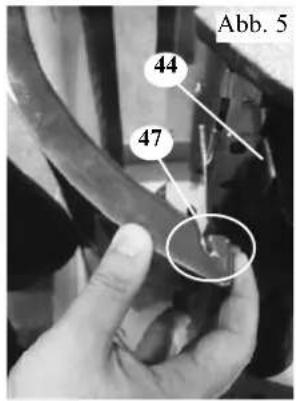

Abb. 5 44 47

Montage des linken Keramikteils:

13) Die Brennraumtür geschlossen halten
14) Die im vorderen Teil der Keramik vorhandenen Nuten (47) mit den Befestigungsbügeln (44) auf dem Ofenaufbau ausrichten (Abb. 5)
15) Die Keramik in die Bügel einführen
16) Den rückwärtigen Teil der Keramik an die verzinkte Flanke des Ofens und an das rückwärtige Keramik-Befestigungsprofil anlehnen (Abb. 6)
17) Falls erforderlich, die Einstellung der Befestigungsbügel gemäß Punkt 9 vornchmen (Abb. 7)
18) Die obere seitliche Blende aus Gusseisen (49) wieder einsetzen
19)Das hintere rechte Keramik-Befestigungs-Profil (82) wieder anbringen
NB: Es sind Silikongummis beigefügt, die für einen etwaigen Ausgleich zwischen den Keramikeilen und den Teilen aus Gusseisen zu verwenden sind; in diesem Fall sind 3 Stk. Gummis in gleichem Abstand auf der Sockelblende aus Gusseisen anzubringen

Phase D

Montage der Keramikblenden:

20) Die Bohrungen der obere Keramikblende (53) mit den entsprechenden Bohrungen des Frontgitters (69) übereinstimmen lassen.
21) Um die obere Keramikblende (53) am obere Frontgitter (69) zu befestigen, die gerändelte Unterlegscheibe auf das Gewinde des Stift aufsetzen und von Hand anziehen (ohne Werkzeug).
22) Das Gusseisengitter mit der Keramikblende auf den Ofen aufsetzen, indem ausreichender Druck ausgeübt wird, um es in die entsprechenden Haltefedern einrasten zu lassen 23) Mit dem Inbusschlüssel die Befestigungsschrauben des Sockelgitters aus Gusseisen (52) ausschrauben und dieses abnehmen 24) Die Bohrungen der unteren Keramikblende (53) mit den entsprechenden Bohrungen des Frontgitters (69) übereinstimmen lassen.
25) Um die unteren Keramikblende (53) am unteren Frontgitter (69) zu befestigen, die gerändelte Unterlegscheibe auf das Gewinde des Stift aufsetzen und von Hand anziehen (ohne Werkzeug).
26) Das Gitter zusammen mit der Keramik auf den Ofen einsetzen und die zuvor entfernten Schrauben des Gitters befestigen

Phase E

Montage der Keramikauflage:

27) Die Keramikauflage (79) auf die Gusseisenplatte des Ofens legen
28) Sollte die Keramikauflage nicht eben aufliegen, diese wieder abnehmen
29) Falls erforderlich, die ebene Auflage der Keramikauflage erreichen, indem zwischen dem Gummi und der Gusseisenplatte eine mitgelieferte Unterlegscheibe eingesetzt wird
30) Die Keramiklauflage wieder platzieren

Phase F

Der Ofen ist für die Aufstellung bereit.

DEMONTAGE DER VERKLEIDUNG CHERIE

Phase A

Phase B

Für eine korrekte Demontage der Keramikserie wie folgt verfahren:

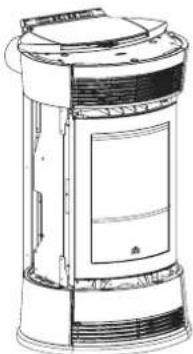

Phase A

Darstellung des Ofens in der Fertigversion

Phase B

Das Keramikoberteil (1) abnehmen

Phase C/D

Demontage der Keramikblenden:

Den oberen Rost (2) durch Ausübung eines angemessenen Drucks von den entsprechenden Blockierfedern lösen und ausbauen.

Die gerändelten Unterlegscheiben mit Dichtung entnehmen, um die darunter liegende Keramikblende (4) zu entfernen.

Die Befestigungsschrauben des Sockelgitters (3) mit dem Inbusschlüssel aufschrauben und das Gitter entfernen.

Die gerändelten Unterlegscheiben mit Dichtung entnehmen, um die darunter liegende Keramikblende (5) zu entfernen.

Phase E

Demontage der Keramik auf der rechten Seite (Griff):

Die Ofentür öffnen.

Die Befestigungsschrauben lösen, um das hintere Profil (6) auszubauen.

Die Keramik (7) von den Haltestiften ablösen und entfernen.

Die Ofentür schließen.

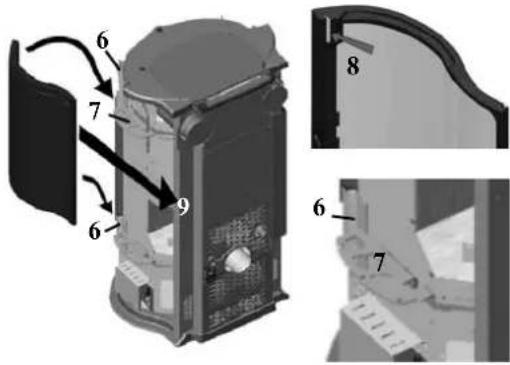

Demontage der Keramik auf der linken Seite:

Die Ofentür geschlossen lassen.

Die Befestigungsschrauben lösen, um das hintere Profil (8) auszubauen.

Die Keramik (9) von den Haltestiften ablösen und entfernen.

MONTAGE DER VERKLEIDUNGEN FUNNY

Phase A

Diese Phase gibt den Ofen in dem Zustand wieder, in dem er sich nach dem Auspacken und dem Aufstellen im Raum befindet.

Phase B

Das obere Frontteil (69) abklemmen "D", anschließend mit den mitgelieferten Schrauben (71) den Keramik-Einsatz (53) an das obere Frontteil (69) anschrauben "E", dann dieses wieder einsetzen. Die beiden Schrauben (58) abschrauben und die untere Sockelabdeckung (52) herausziehen "F". Mit den mitgelieferten Schrauben (71) den Keramik-Einsatz (53) an die Sockelabdeckung (52) schrauben, diese wieder einsetzen "H" und festschrauben.

Phase C

Auf das Oberteil aus Gusseisen (78) die drei Gummis (74) platzieren, anschließend das Keramik-Oberteil (79) auflegen.

Phase D

Der Ofen ist für die Aufstellung bereit.

MONTAGE DER VERKLEIDUNGEN MOON/SPACE

Phase A
Phase B

Diese Phase gibt den Ofen in dem Zustand wieder, in dem er sich nach dem Auspacken und dem Aufstellen im Raum befindet.

Phase B

Das vordere Frontteil (69) herausziehen, um die beiden Schrauben zu lösen, mit denen die rechten (51) und linken (49) Abdeckungen aus Gusseisen befestigt sind.

Phase C/D

Die Plättchen (140) an die Seitenteile aus Stein (47) mit den mitgelieferten 6-Kant-Kopf-Schrauben M6x12 "A-B" anbringen und die Blechschrauben 4,2x9,5 in die beiden vorderen und hinteren Winkel (141-142-152-153) zur Befestigung an die Struktur einschrauben, ohne sie anzuzichen.

Das Stein-Seitenteil (47) zunächst in den unteren Sitz einsetzen "C", dann nach Drehen im Oberteil anlehnen, indem es in den vordern Winkel (141-152) eingeklemmt wird "D".

Nun die Blechschrauben in den vorderen und hinteren Befestigungswinkel (141-142-152-153) anzichen.

NB:

Während der Montage der Baureihe Topfstein, ist zu prüfen, dass die Steine mit dem Oberteil aus Gusseisen auf einer Linie liegen. Sollte dies nicht der Fall sein, d. h. die Steinteile sind einige mm nach innen versetzt, ist zwischen dem Seitenteil und dem Zentrierbügel eine flache Unterlegscheibe anzubringen (151), um den Einsprung der Verkleidung auszugleichen.

Phase E

Mit den mitgelieferten Schrauben (71) und Unterlegscheibe (151) den Keramikeinsatz Guss (53) an das Frontteil (69) anschrauben, dieses anschließend einsetzen "G". Die beiden Schrauben (58) abschrauben und das untere Frontteil (52) herausziehen "H". Mit den mitgelieferten Schrauben (71) und Unterlegscheibe (151) den Keramikeinsatz Guss (53) an das untere Frontteil (52) anschrauben, dieses wieder einsetzen und anschrauben "T".

Phase F

Die beiden rechten (51) und linken (49) Abdeckungen aus Gusseisen vorne mit den zuvor abgeschraubten Schrauben wieder anschrauben.

Das Frontgitter (69) durch Drücken wieder einsetzen.

Phase G

Auf das Oberteil aus Gusseisen (78) die drei Gummis (74) platzieren, anschließend das Keramik-Oberteil (79) auflegen.

Phase H

Der Ofen ist für die Aufstellung bereit.

MONTAGE DER VERKLEIDUNGEN VINTAGE

Phase A

Diese Phase gibt den Ofen in dem Zustand wieder, in dem er sich nach dem Auspacken und dem Aufstellen im Raum befindet.

Phase B

Um den oberen vorderen Rost (1) und die untere Blende (2), die am Ofen durch Einspannen zusammengebaut sind, auszubauen, diese nach oben abziehen.

Phase C

Montage der Keramikblenden:

Die Löcher mit Gewindehülse der Keramikblenden und die entsprechenden Löcher am Rost und an der Blende übereinanderlegen.

Die Keramikblenden fixieren, indem die enthaltenen Schrauben in die Gewindehülsen cingeschraubt werden. Die Schrauben nur per Hand anziehen, um zu vermeiden, dass die Keramik zerbricht.

Phase D

Die hinteren Metallprofile (3-4-5) durch Betätigen der entsprechenden Schrauben entfernen.

MONTAGE DER VERKLEIDUNGEN VINTAGE

Phase E

Montage der seitlichen Keramik-Zwischenelemente.

Das Keramikelement parallel zu den Seitenteilen anlegen, wobei die Hohlräume 8 (an den Enden des hinteren Randes) auf die Befestigungsbügel (6) aufgesteckt werden.

Das Keramikelement auf die Rückseite des Ofens gleiten lassen, bis es komplett auf den Befestigungsbügeln aufgesteckt ist.

Die hinteren Zwischenprofile aus Blech (4) wieder montieren.

Die Position des Keramikelements mit Hilfe der entsprechenden Einstellstifte (V) regulieren. Die 3 Einstellstifte müssen an jeden einzelnen unteren Befestigungsbügel (7) angeschraubt werden.

N.B.: Den Stift mit der Aussparung nach unten in den unteren Befestigungsbügel einfügen.

Phase F

Montage der seitlichen unteren und oberen Keramikelemente

Das Keramikelement parallel zu den Seitenteilen anlegen, wobei die Öffnungen 8 (an den Enden des hinteren Randes) auf die Befestigungsbügel (6) aufgesteckt werden.

Die Keramikelemente auf die Rückseite des Ofens gleiten lassen, bis sie komplett auf den Befestigungsbügeln aufgesteckt sind.

Die hinteren profile aus Blech (3-5) wieder montieren.

Die Anzugsmomente einstellen und die Ausrichtung des oberen Keramikelements mithilfe der entsprechenden Einstellstifte (V) regulieren. Die 3 Einstellstifte müssen an jeden einzelnen unteren Befestigungsbügel (7) angeschraubt werden.

N.B.: Den Stift mit der Aussparung nach oben in den oberen Befestigungsbügel einfügen.

Phase G

Montage der Keramikauflage:

Die Keramikauflage (10) auf die Gusseisenplatte des Ofens legen

INSTALLATION

Soweit nicht ausdrücklich angegeben, sind in jedem Land die örtlichen Vorschriften zu befolgen. In Italien ist die Norm UNI 10683 zu befolgen, sowie eventuelle regionale Bestimmungen oder Vorgaben der lokalen Gesundheitsbehörden. Im Fall der Installation in einem Mitbesitzerhaus ist die vorherige Stellungsnahme des Verwalters einzuholen.

PRÜFUNG DER YERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

Der Ofen darf NICHT in Räumen installiert werden, in denen sich Luftabzugsgeräte, Gasgeräte des Typs B, und andere Geräte befinden, die den ordnungsgemäßen Betrieb beeinträchtigen könnten.

PRÜFUNG DES ELEKTROANSCHLUSSES (die Steckdose an zugänglicher Stelle anbringen)

Der Ofen wird mit einem Netzversorgungskabel geliefert, das an eine Steckdose mit 230 V 50 Hz anzuschließen ist, vorzugsweise mit einem Magnet-Thermoschutzschalter versehen. Spannungsschwankungen von mehr als 10% können den Ofen beeinträchtigen (falls noch nicht vorhanden, einen geeigneten Differenzialschalter vorsehen). Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.

AUFSTELLUNG

Für einen ordnungsgemäßen Betrieb des Ofens, muss diese mit der Wasserwaage ausgerichtet werden. Die Tragfähigkeit des Fußbodens überprüfen.

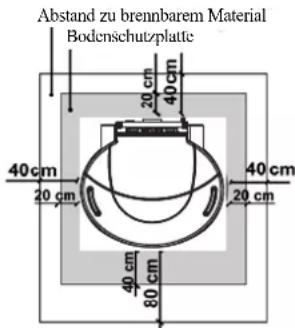

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren: - Seitlich und auf der Rückseite Mindestabstand von 20 cm zu durchschnittlich entzündbaren Materialien - Auf der Vorderseite Mindestabstand von 80 cm zu leicht entzündbaren Materialien Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen getroffen werden, um jede Brandgefahr auszuschließen. Für den Fall der Montage auf einer Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

Abstand zu brennbarem Material Bodenschutz/platte 40 cm 20 cm 40 cm 20 cm 40 cm 80 cm

LUFTEINLASS

Es ist wichtig, dass hinter dem Ofen ein Lufteinlass vorbereitet wird, der ins Freie führt. Der nutzbare Mindestquerschnitt dieser Öffnung muss 80 cm² betragen, um eine ausreichende Luftversorgung für die Verbrennung zu gewährleisten. Als Alternative kann vom Ofen Luft entnommen werden, indem man ihn mit dem, auf der Rückseite des Ofens befindlichen Stutzen, an der Rückseite des Ofens an ein Rohr (ø 4 cm) anschließt. In diesem Fall kann es zu Problemen durch Kondenswasserbildung kommen, und es ist notwendig, den Lufteinlass mit einem Gitter zu schützen das einen freien Querschnitt von mindestens 12 cm ^2 aufzuweisen hat. Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein. Es muss in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist.

RAUCHABZUG Das Rauchabzugssystem muss für einzig für den Ofen bestehen (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig).

In Deutschland kann der Auslass über einen Mchrfachrauchabzug erfolgen:

- Die Pelletöfen befinden sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Gebläseckennlinic).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf der Rückseite. Der Rauchabzug muss mit dem Äußeren mittels geeigneter Stahlrohre Rohne Behinderungen EN 1856. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind bis zu zwei Kurven mit einem Höchstwinkel von 90° möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, ist ein senkrechter Rohrabschnitt von mindestens 1,5 m und ein abschließender Windschutz (gemäß UNI 10683) erforderlich. Das senkrechte Stück kann innen oder außen verlaufen. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neucs Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein. Die Schornsteine und die Rauchabzüge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen (prüfen, ob im eigenen Land eine entsprechende Regelung gilt). Eine mangelnde Überprüfung und regelmäßige Reinigung erhöht die Wahrscheinlichkeit eines Schornsteinbrands.

In diesem Fall wie folgt vorgehen: Nicht mit Wasser löschen; den Pelletbehälter leeren. Sich nach dem Zwischenfall vor dem erneuten Betrieb des Geräts an Fachpersonal wenden.

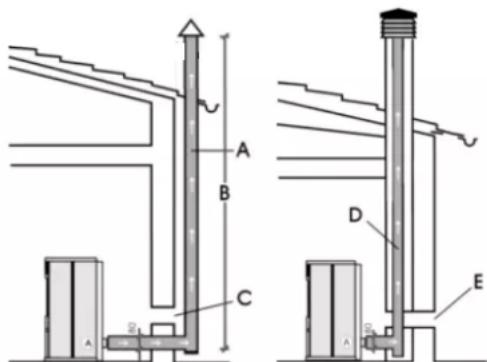

TYPISCHE FÄLLE
Abb. 2Abb. 1

A: Rauchabzug aus gedämmten Stahl

B:

Mindesthöhe 1.5 m

C-E:

Lufteinlass von außen

(Mindestquerschnitt 80 cm²)

D: Rauchabzug aus Stahl in Rauchabzug aus Mauerwerk eingezogen.

SCHORNSTEIN

Die wichtigsten Merkmale sind:

- Innenquerschnitt an der Basis gleich dem des Rauchabzugs - Öffnungsquerschnitt nicht geringer als dem zweifachen des Rauchabzugs

- Lage in vollem Wind, oberhalb des Daches und außerhalb der Rückflussbereiche.

INSTALLATION

WARMLUFTZIRKULATION

Die Abgabe von Warmluft in den Installationsraum erfolgt durch das im oberen Teil frontal eingebaute Gitter (Abb. E).

Um die Warmluft in einen oder zwei benachbarte Räume zu leiten, ist der Ofen mit zwei Stutzen auf der Rückseite versehen (Abb. A), an die entsprechende Aluminiumrohre anzuschließen sind.

Um die Verteilung der Warmluft zu erleichtern, sind die KIT 10 und KIT 10 BIS auf Wunsch erhältlich (siehe S. 142-143-144).

Es ist wichtig, daran zu erinnern, dass das Rohr, durch das die Warmluft fließt, zweckmäßigerweise gedämmt wird, um Wärmeverluste zu vermeiden. Es sind soweit wir möglich Kurven des Rohrs zu vermeiden.

NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLAS-SSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

Die Verteilung der kanalisierten Luft wird mittels der Hebel "L" (Abb. D) geregelt.

Um diese bewegen zu können, müssen die mit Schrauben befestigten Abdeckungen "P" entfernt werden (Abb. B-C).

Sind die Abdeckungen abgenommen, kann die Warmluft entweder zum Frontgitter Abb. E (Hebel ganz nach hinten - siehe Abb. D) oder zur Rückseite Abb. F (Hebel ganz nach vorne - siehe Abb. D) oder zur Hälfte nach vorne und zur Rückseite (Hebel in Mittelstellung - siehe Abb. D) geleitet werden.

Um Verbrennungen zu vermeiden, die Hebel mithilfe des Kalthandgriffes bewegen.

Auf der folgenden Seite sind die unterschiedlichen möglichen Kombinationen aufgeführt.

NB: WIRD DER OFEN NICHT KANALISIERT, DÜRFEN DIE ABDECKUNGEN (P) NICHT ENTFERNT WERDEN.

Abb. A Warmluft- Auslass- Stutzen

Abb. B P P

Abb. D Frontal Mittelstellung Rückseitig

Kanalisierungs-Beispiele

In die benachbarten Räume kanalisierte Warmluft

Warmluft in den Installationsraum aus Frontgitter

INSTALLATION

1. LÖSUNG: KIT 10 (Art.-Nr. 643890) - NUR BENACHBARTER RAUM

NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDUR-CHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

-Die Stellung des Ofens gegenüber der Mauer festlegen (Abb. a).
-Den oberen Teil der rückwärtigen Abdeckung (132) abbauen und einen der beiden vorgestanzten Deckel der Warmluftaustrittsstutzen entfernen (Abb. b).
-Den Hebel der Warmluftkanalisierung (13) betätigen, nachdem die Sperrabdeckungen (133) entfernt wurden (Abb. b).
-Die Rohrhülse (6) an der auf der Wand zugewandten Seite nach Maß abschneiden (Abb. c).
-Den Ofen in die endgültige Stellung setzen.
-Das Aluminiumrohr(3) für die Warmluftkanalisierung ausrollen, ohne es an den Stutzen des Ofens anzuschließen.
-Auf das Aluminiumrohr die Rosette (5) und die Rohrhülse (6) aufstecken, ohne sie zu befestigen (Abb. c).
-Das Aluminiumrohr auf den Warmluftaustrittsstutzen auf der Rückseite des Ofens aufstecken (8) (Abb. d).
-Das Oberteil der rückwärtigen Abdeckung (132) wieder anbauen.
-Die Rohrhülse (6) in ihre endgültige Stellung bringen und auf der Rückseite des Ofens mit den mitgelieferten Schrauben (7) befestigen (Abb. d).
-Den Abschlussstutzen (4) und das entsprechende Aluminiumrohr (3) einbauen (Abb. d).
-Die Rosette an der Wand (5) mit Silikon befestigen (Abb. d).

fig. a

		n° KIT 10
1	Schachtel 1 645740
3	Rohr ∅ 10	1 162520
4	Abschlussstutzen	1 293430
5	Wandrosette	1 644190
6	Rohrhülse	1 644140
7	Befestigungsschrauben Rohrhülse	4 168260
8	Befestigungsschelle Rohr	2 46160

INSTALLATION

2. LÖSUNG: KIT 10 (Art.-Nr. 645690) - NUR NICHT BENACHBARTER

NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDUR-CHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

-Die Stellung des Ofens gegenüber der Mauer festlegen (Abb. a).
-Den oberen Teil der rückwärtigen Abdeckung (132) abbauen und einen der beiden vorgestanzten Deckel der Warmluftaustrittsstutzen entfernen (Abb. b).
-Den Hebel der Warmluftkanalisierung (13) betätigen, nachdem die Sperrabdeckungen (133) entfernt wurden (Abb. b).
-Die Rohrhülse (6) an der auf der Wand zugewandten Seite nach Maß abschneiden (Abb. c).
-Den Ofen in die endgültige Stellung setzen.
-Das Aluminiumrohr(2) für die Warmluftkanalisierung ausrollen, ohne es an den Stutzen des Ofens anzuschließen.
-Auf das Aluminiumrohr die Rosette (5) und die Rohrhülse (6) aufstecken, ohne sie zu befestigen (Abb. c).
-Das Aluminiumrohr auf den Warmluftaustrittsstutzen auf der Rückseite des Ofens aufstecken (8) (Abb. d).
-Das Oberteil der rückwärtigen Abdeckung (132) wieder anbauen.
-Die Rohrhülse (6) in ihre endgültige Stellung bringen und auf der Rückseite des Ofens mit den mitgelieferten Schrauben (7) befestigen (Abb. d).
-Den Abschlussstutzen (4) und das entsprechende Aluminiumrohr (2) einbauen, wobei dieses mit der Rohrmanschette (9) und den Dübeln mit Schrauben (10-11) an der Wand befestigt wird (Abb. d).
-Die Rosette an der Wand (5) mit Silikon befestigen (Abb. d).

fig. a

		n° KIT 10 BIS
1	Schachtel 1 643910
2	Rohr ∅ 10	1 643900
4	Abschlussstutzen	1 293430
5	Wandrosette	1 644190
6	Rohrhülse	1 644140
7	Befestigungsschrauben Rohrhülse	4 168260
8	Befestigungsschelle Rohr	2 46160
9	Rohrmanschette	2 645750
10	Schrauben	4 8410
11	Dübel 4 8520

INSTALLATION

3. LÖSUNG: KIT 10 (Art.-Nr. 643890) und KIT 10 BIS (Art.-Nr. 645690) - BEIDE RÄUME

NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDUR-CHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

-Die Stellung des Ofens gegenüber der Mauer festlegen (Abb. a).
-Den oberen Teil der rückwärtigen Abdeckung (132) abbauen und die beiden vorgestanzten Deckel der Warmluftaustrittsstutzen entfernen (Abb. b).
-Die Hebel der Warmluftkanalisierung (13) betätigen, nachdem die Sperrabdeckungen (133) entfernt wurden (Abb. b).
-Die Rohrhülsen (6) an der auf der Wand zugewandten Seite nach Maß abschneiden (Abb. c).
-Den Ofen in die endgültige Stellung setzen.
-Die Aluminiumrohre (2-3) für die Warmluftkanalisierung ausrollen, ohne sie an den Stutzen des Ofens anzuschließen.
-Auf die Aluminiumrohre die Rosetten (5) und die Rohrhülsen (6) aufstecken, ohne sie zu befestigen (Abb. c).
-Die Aluminiumrohre auf die Warmluftaustrittsstutzen auf der Rückseite des Ofens aufstecken (8) (Abb. d).
-Das Oberteil der rückwärtigen Abdeckung (132) wieder anbauen.
-Die Rohrhülsen (6) in ihre endgültige Stellung bringen und auf der Rückseite des Ofens mit den mitgelieferten Schrauben (7) befestigen (Abb. d).
-Die Abschlussstutzen (4) und die entsprechenden Aluminiumrohre (2-3) einbauen, wobei diese mit den Rohrmanschetten (9) und den Dübeln mit Schrauben (10-11) an der Wand befestigt wird (Abb. d).
-Die Rosetten an der Wand (5) mit Silikon befestigen (Abb. d).

fig. a

GEBRAUCHSANWEISUNGEN

BEDIENFELD

2 Sek. lang gedrückt, schaltet ein und aus

Zugriff auf das Menü

Zur Erhöhung bzw. Verminderung der unterschiedlichen Einstellungen

(Taste Pellet-Ladung/Reserve) einmal gedrückt, informiert den Speicher des Ofens, dass ein 15-kg-Sack Pellet geladen wurde, um die Zählung für die Reserve vornehmen zu können (siehe Seite 148)

Drehknopf rechts: Zur Einstellung des Gebläses (von 1 bis 10)

Drechnopf links: Zur Einstellung der Leistung (von 1 bis 5)

Auf dem linken DISPLAY wird die Stufe des Gebläses und der Kanalisation angezeigt.

Auf dem rechten DISPLAY wird die Leistungsstufe oder die Temperatur und die Reserve oder das Datum und die Uhrzeit angezeigt.

Turbo-Funktion: Sie ermöglicht, die Leistung des Gebläses für jede eingestellte Heizleistung auf höchster Stufe zu verwenden (für die Kanalisierung empfohlene Funktion)

Drehknopf für Leistung

hknopf für Leistung Pellet-Ladung/Reserve Turbo-Funktion Drehknopf für Gebläse FernbedienungsempfängerLinkes Display Rechtes Display

MÖGLICHE ANZEIGEN

STAND-BY

GG-MM-AA HH:MIN

DATUM

UHRZEIT

KG 00 HH:MIN

GEBLÄSESTUFE

AIR 10

LEVEL

LÜFTUNG

MANUELL

POWER P3 +/-

LEISTUNG

TURBO

TURBO

AUTOMATISCH

AUTO SET 29 °C

RAUMTEMPERATUR

TURBO

TURBO

GEBRAUCHSANWEISUNGEN

Vor dem Anzünden

Für das erste Anzünden ist es unerlässlich, sich an den zuständigen Edilkamin-Händler zu wenden, der den Ofen aufgrund des Pellettyps und den Installationsbedingungen einstellt und dadurch die Garantie auslöst.

Während der ersten Brennvorgänge können sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden.

Vor dem Anzünden ist jedenfalls zu überprüfen:

=> Die ordnungsgemäße Installation
=> Die Stromversorgung
=> Der Verschluss der Tür, die dicht sein muss
=> Die Sauberkeit des Brenntiegels
=>Das Vorliegen der Stand-By-Anzeige auf dem Display (blinkendes Datum, Leistung oder Temperatur).

Laden des Pellet in den Behälter

Der Deckel des Behälters öffnet und schließt sich mittels des praktischen Klick-Klack-System durch einen leichten Druck auf das vordere Teil des Gusseisen-Deckels* (Abb. 3).

ACHTUNG : Den beigefügten Handschuh beim Laden des Ofens verwenden, wenn dieser in Betrieb und daher heiß ist.

Befüllen der Förderschnecke.

Beim ersten Gebrauch oder bei völliger Entleerung des Pelletbehälters müssen zur Befüllung der Förderschnecke gleichzeitig die Tasten „+“ und „-“ (des Bedienfelds oder der Fernbedienung) einige Sekunden lang gedrückt werden; nach dem Loslassen der Tasten erscheint die Anzeige NACHFÜLLUNG.

Der Vorgang ist vor dem Zünden auszuführen, wenn der Ofen wegen Pelletmangels seinen Betrieb eingestellt hat. Es ist normal, dass im Brennstoffbehälter eine Restmenge Pellet zurückbleibt, die die Förderschnecke nicht ansaugen kann.

Einmal im Monat den Behälter vollständig saugen, um die Ablagerung von Staubresten zu vermeiden.

Automatisches Anzünden

Bei Ofen in Standby, durch Drücken der Taste 0/1 (des Bedienfelds oder der Fernbedienung) 2 Sekunden lang, beginnt das Zündverfahren und es wird die Schrift Start angezeigt, gleichzeitig beginnt eine Rückwärtszählung in Sekunden (von 1020). Die Zündungsphase ist jedoch zeitlich nicht vorbestimmt: Ihre Dauer wird automatisch verkürzt, wenn die Schaltkarte das Bestehen einiger Tests feststellt. Nach etwa 5 Minuten erscheint die Flamme.

Manuelles Anzünden

Im Fall von Temperaturen unter 3°C, die dem Widerstand nicht erlaubt, sich genügend zu erhitzen oder bei zeitweiligen Ausfall des Widerstands selbst, ist es möglich, für den Zündvorgang Zündhilfe zu verwenden. In den Tiegel ein gut brennendes Stück Zündhilfe geben, die Tür schließen und 0/1 auf dem Bedienfeld oder der Fernbedienung drücken.

Betriebsarten

Manuell: Der Benutzer stellt die gewünschte Leistung ein (von 1 bis 5).

Automatisch: Der Benutzer stellt die gewünschte Raumtemperatur ein und der Ofen regelt die Leistung dementsprechend und stellt sich bei Erreichen der Temperatur in Leistungs-Stufe 1.

ANMERKUNGEN zum Brennstoff

CHERIE-FUNNY-MOON-SPACE-VINTAGE ist ausgelegt für den Einsatz von Holz-Pellets zu verbrennen mit 6 mm Durchemesser.

Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6 mm Durchmesser präsentiert, die durch das Pressen von Sägemehl, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erhalten werden. Er ist im Handel in Säcken von 15 kg erhältlich. Um den Betrieb des Ofens NICHT zu beeinträchtigen, ist es unerlässlich, NICHTS anderes darin zu verbrennen. Die Verwendung von anderen Materialien, Brennholz inbegriffen, die durch Laboruntersuchungen festgestellt werden kann, bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellet der folgenden Eigenschaften gewährleisten:

Durchmesser: 6 Millimeter - Höchstlänge: 40 mm - Höchst-Feuchtigkeitsgehalt: 8 % - Heizwert: Mindestens 4300 kcal/kg

Die Verwendung von Pellet mit unterschiedlichen Eigenschaften erfordert eine spezifische Einstellung des Ofens, die der entspricht, die der Händler bei der Erstanzündung vornimmt.

Der Gebrauch von ungeeignetem Pellet kann Folgendes verursachen: Verringerung des Wirkungsgrads; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellet kann Aufschluss über dessen Qualität geben.

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig.

Minderwertige Qualität: mit Längs- und Querspalten, sehr staubig, sehr veränderliche Längen und Anwesenheit von Fremdkörpern.

GEBRAUCHSANWEISUNGEN

Handbetrieb mittels

Bedienfeld/Fernbedienung (auf Wunsch)

Bei Ofen in Betrieb oder in Standby wird bei einmaligem Drücken der Taste MENÜ auf dem Bedienfeld bzw. der Fernbedienung auf dem Display der Schriftzug Leistung (mit der Leistungsstufe, in der der Ofen arbeitet) angezeigt, dreht man den linken Knopf oder drückt man die Taste + auf der Fernbedienung, kann die Betriebsleistung gesteigert werden (von Leistung 1 auf Leistung 5).

Einstellung des Gebläses auf dem

Bedienfeld

Durch Drehen des rechten Knopfes kann das Gebläse bei Ofen in Betrieb oder in Standby geregelt werden, (von 1 bis 10 in allen Leistungsstufen).

Automatischer Betrieb mittels Bedienfeld /

Fernbedienung (auf Wunsch)

Durch zweimaliges Drücken der Taste MENÜ wechselt man von Handbetrieb zu Automatik-Betrieb, indem man die gewünschte Raumtemperatur einstellt (die Tasten +/- auf der Fernbedienung oder den linken Knopf auf dem Bedienfeld verwenden, um die Temperatur zwischen 10°C und 29°C einzustellen) und der Ofen regelt die Leistung derart, dass er sie erreicht. Stellt eine geringere als die Raumtemperatur ein, arbeitet der Ofen auf Leistungsstufe 1.

Abstellen

Für eine größere Bequemlichkeit stellt sich der Ofen mit der gleichen Gebläsestufe ab, mit der er arbeitet.

Bei Ofen in Betrieb 2 Sekunden lang die Taste 0/1 drücken (auf dem Bedienfeld oder der Fernbedienung): Es startet das Abstellverfahren und es wird die Rückzählung angezeigt, die je nach der Leistung verschieden ist, in der sich der Ofen beim Start der Abstellphase befand.

Die Abstellphase (die denn Zweck hat, die Flamme zu löschen, keine unverbrannten Rückstände im Brenntiegel zu belassen und den Ofen abzukühlen) sieht vor:

• Unterbrechung der Pelletzufuhr.
• Gebläse auf der Stufe, in der sich der Ofen befand.
  • Rauchabzugsmotor in Betrieb.

Während der Abstellphase niemals den Netzstecker ziehen.

Einstellung der Uhrzeit

Durch 2 Sekunden langes Drücken der Taste MENÜ und mit den Tasten +/- den Angaben des Displays folgend, gelangt man ins Menü „Uhr“ und ermöglicht damit die Einstellung der in der Schaltkarte befindlichen Uhr. Durch aufeinanderfolgendes Drücken der Taste MENÜ erscheinen folgende Daten in Folge und können eingestellt werden:

Tag, Monat, Jahr, Stunde, Minuten, Wochentag. Der Schriftzug Speichern?, der mit der MENÜ-Taste zu bestätigen ist, ermöglicht die Überprüfung der erfolgten Eingaben vor der Bestätigung (daraufhin erscheint auf dem Display Speicherung OK).

Programmierer der Ein- und Abschaltstunden während der Woche

Durch 2 Sekunden langes Drücken der Taste MENÜ der Fernbedienung gelangt man zur Einstellung der Uhr und durch Drücken der Taste + zur wöchentlichen Stundenprogrammierung, die auf dem Display mit dem Schriftzug „Programm.ON/OFF“ angezeigt wird.

Die Programmierung ermöglicht eine Anzahl von täglichen Ein- und Abschaltungen (bis zu drei) an allen Tagen der Woche.

Nach Bestätigung mit der Taste MENÜ erscheint eine der folgenden Möglichkeiten:

• „No Prog.“ (kein Programm eingegeben)
• „Tägl. Progr.“ (ein einziges Programm für alle Tage)
• „Wöchtl. Progr.“ (Einstellung für jeden einzelnen Tag) Man wechselt mit den Tasten +/- von einem zum anderen.
  Bestätigt man mit der Taste MENÜ die Option „Tägl. Programm“, erhält man Zugriff auf die Wahl der Anzahl der an einem Tag auszuführenden Programme (Ein-/Abschaltungen).
  Verwendet man „Tägl. Progr.“, wird das eingegebene Programm für alle Tage der Woche gleich sein.
  Durch aufeinanderfolgendes Drücken von + werden angezeigt:

- No Progr. (keine Programme)

- 1. tägl. Programm (ein Ein- und ein Abschalten am Tag), 2. tägl. Programm (ebenso), 3. tägl. Programm (ebenso) Die Taste MENÜ benutzen, um in umgekehrter Reihenfolge anzuzeigen.

Wählt man 1. Programm, wird die Uhrzeit des Einschaltens angezeigt.

Auf dem Display erscheint: 1 Einschalten 10:30, mit den Tasten +/- verändert man die Uhrzeit und bestätigt mit MENÜ.

Auf die gleiche Weise stellt man die Uhrzeit der Abschaltung ein. Die Bestätigung des Programms erfolgt mit der Taste MENÜ, wenn man auf dem Display „Speicherung OK“ liest. Bestätigt man „Wöchentl. Progr.“, ist der Tag zu wählen, an dem die Programmierung erfolgen soll: 1 Mo, 2 Di, 3 Mi, 4 Do, 5 Fr, 5 Sa, 7 So Nach Wahl des Tages mittels der Tasten +/- und nach Bestätigung mit der Taste MENÜ, fährt man mit der Programmierung auf die gleiche Weise fort wie bei der Programmierung des „Tägl. Programms“, indem man für jeden Tag entscheidet, ob ein Programm erfolgen soll und die Anzahl der Eingriffe und der Uhrzeiten bestimmt. Im Fall einer Falscheingabe kann man in jedem Zeitpunkt der Programmierung das Programm durch Drücken der Taste 0/1 ohne zu speichern verlassen; auf dem Display erscheint der Schriftzug Saved.

Hinweis zur Veränderlichkeit der Flamme

Eventuelle Veränderungen des Zustands der Flamme hängen vom eingesetzten Pellet ab, sowie von einer normalen Veränderlichkeit der Flamme eines Festbrennstoffes und den regelmäßigen Reinigungen des Brenntiegels, die der Ofen automatisch ausführt. N.B. Die automatisch vom Ofen ausgeführten Reinigungen ersetzen nicht das erforderliche Absaugen in kaltem Zustand seitens des Benutzers vor dem Anzünden.

GEBRAUCHSANWEISUNGEN

Pelletreserve-Anzeige

Die Öfen sind mit einer elektronischen Funktion zur Messung der Pelletmenge versehen. Die Messvorrichtung, die im Inneren der elektronischen Schaltkarte integriert ist, ermöglicht dem Ofen, jederzeit zu überwachen, wie viel Stunden und Kilos bis zum Versiegen der Pelletladung fehlen.

Für den ordnungsgemäßen Betrieb des Systems ist wichtig, dass während des ersten Anzündens (seitens des Händlers) folgende Prozedur befolgt wird.

Vor der Aktivierung des Systems, muss ein Sack Pellet in den Behälter geladen und bis zum Versiegen des geladenen Pellet verbraucht werden. Dies dient einer kurzen Einlaufphase des Ladesystems.

Anschließend 15 kg Pellet laden.

Anschließend einmal die Taste "Reserve" drücken, um damit dem Speicher mitzuteilen, dass 15 kg Pellet geladen wurden.

Ab diesem Augenblick erscheint auf dem Display die verbliebene Pelletmenge in abnehmender Anzeige inn kg (15...14...13)

Bei jedem Nachfüllen ist die geladene Pelletmenge zu speichern. Besteht die Ladung aus 15 kg, reicht für das Speichern die Betätigung der Taste „Pelletladung“; bei unterschiedlichen Mengen oder im Fall von Fehlern kann die Menge mittels des Pelletreserve-Menüs wie folgt angegeben werden.

Durch Drücken der Taste MENÜ (2 Sekunden lang) wird EINSTELLUNGEN angezeigt.

Durch mehrmaliges Drücken der Taste + oder – wird T.max.E. angezeigt.

Durch Bestätigung mit der Taste MENÜ erscheint die vorhandene Pelletmenge + die, die man lädt (vorcingestellt 15, das mit den Tasten +/- verändert werden kann).

Versiegt das Pellet im Behälter, blockiert der Ofen und es wird der Schriftzug „FlamAus Nopellet“ angezeigt (siehe Seite 152).

NB: Ab und zu daran denken, die "Pellet-Reserve-Anzeige" zurückzustellen, um eine größere Zuverlässigkeit dieser Funktion zu gewährleisten.

Sich für jede Klärung mit dem Händler in Verbindung setzen, der die erste Anzündung vorgenommen hat.

GEBRAUCHSANWEISUNGEN

FERNBEDIENUNG cod. 633310

: Ein- bzw. Ausschalttaste (etwa 1 Sekunde lang gedrückt halten) Diese Taste ist auch zu verwenden, um das Programmier-Menü zu verlassen

+ : Taste zur Erhöhung der Leistung bzw. Betriebstemperatur (im Inneren eines Menüs erhöht sie die angezeigte Veränderliche)

- : Taste zur Verringerung der Leistung bzw. Betriebstemperatur (im Inneren eines Menüs verringert sie die angezeigte Veränderliche)

A : Taste, um zur Programmierung "EASY TIMER" zu wechseln

M : Taste zum abwechselnden Wechsel von Automatik-Funktion zu manueller Funktion und umgekehrt

BESCHREIBUNG DER DISPLAY-SIMBOLE DER FERNBEDIENUNG

Zeigt eine Datenübertragung von der Fernbedienung zur Karte an.

Batterien verbraucht, beim Austausch darauf achten, sie in die entsprechenden Fächer einzusetzen

Tastatur gesperrt, um unerwünschte Schaltungen zu verhindern ("A" und "M" gleichzeitig einige Sekunden lang drücken, um die Tastatur zu sperren bzw. freizugeben)

Zeigt die Eingabe einer Ein- bzw. Abschaltung mit dem Programm "EASY TIMER" an

Zeigt die Übertragung eines Einschaltbefehls des Ofens an

Anzeige der Geschwindigkeitsstufe der Ventilatoren

Anzeige der Fernbedienungs-Einstellung für wassergeführten Pellet-Ofen

Anzeige der Fernbedienungs-Einstellung für Warmluft-Pellet-Ofen

Automatik-Funktion

Funktion Handeinstellung (auf dem Display erscheint der Wert der Betriebsleistung)

Zeigt die von der Fernbedienung gemessene Raumtemperatur an (während der technischen Konfiguration der Fernbedienung werden die Werte der eingestellten Parameter angezeigt)

GEBRAUCHSANWEISUNGEN

VON DER FERNBEDIENUNG GEMESSENE TEMPERATUR

Die Fernbedienung ist mit einer internen Sonde für die Messung der in Echtzeit auf dem Display derselben angezeigten Raumtemperatur versehen.

Die gemessene Temperatur wird regelmäßig an die Elektronische karte des Einsatzes bzw. Ofens übertragen, falls die Sender-Led und der Empfangssensor des Bedienfelds des Einsatzes bzw. Ofens sich jeweils im Sichtfeld befinden. Erreicht die Temperatur der Fernbedienung die Karte des Einsatzes bzw. des Ofens nicht innerhalb einer Dauer von 30 Minuten, wird der von der Sonde im Bedienfeld ermittelte Temperaturwert verwendet.

WAHL DER BETRIEBSWEISE

Durch einen kurzen Druck auf die Taste "M" können wir folgende Funktionen durchlaufen und einstellen:

Temperaturregelung in Automatikbetrieb

Leistungseinstellung von Hand

Gebläseeinstellung von Hand

GEBRAUCH DES PROGRAMMS "EASY TIMER"

Die neue Fernbedienung ermöglicht eine sehr intuitive und schnell vorzunehmende Zeitplanung:

• Ist der Ofen eingeschaltet: Es ist möglich, mit der Fernbedienung ein Abschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen; im Display des Bedienfeldes wird die bis zur programmierten Abschaltung verbliebene Zeit angezeigt.
• Ist der Ofen ausgeschaltet: Es ist möglich, mit der Fernbedienung ein Einschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen; im Display des Bedienfeldes wird die bis zur programmierten Einschaltung verbliebene Zeit angezeigt.
• Einstellung: Für die Einstellung des Timers wie folgt vorgehen:

a) Die Taste "A" drücken, auf dem Display leuchtet das Symbol Programmierung "Easy timer" auf.

zur Bestätigung des Zugangs zur

b) Mit den Tasten +/- die gewünschte Stundenzahl eingeben, z. B.:

c) Die Fernbedienung auf den Empfänger im Bedienfeld richten

d) Die Programmierung durch einige Sekunden langes Drücken der Taste "A" bestätigen; das Symbol 🕒 erlischt und es wird die verbliebene Zeit bis zum Einschreiten der Programmierung "Easy timer" auf dem Bedienfeld angezeigt.
e) Für das Rückgängigmachen der Programmierung die Punkte a),b),c),d) wiederholen, wobei die Stundenzahl auf "00H" eingestellt wird.

TASTATUR-SPERRE

Es ist möglich, die Tastatur der Fernbedienung zu sperren, um zufällige, vom Benutzer unerwünschte Schaltungen zu verhindern.

Durch gleichzeitiges Drücken der Tasten A und M leuchtet das Symbol des Schlüssels zur Bestätigung der erfolgten Sperre der Tastatur auf. Um die Tastatur erneut freizugeben, erneut die Tasten A und M gleichzeitig drücken.

GEBRAUCHSANWEISUNGEN

ANZEIGE VERBRAUCHTER BATTERIEN

Das Aufleuchten des Symbols der Batterie zeigt an, dass die Batterien im Inneren der Fernbedienung fast verbraucht sind, deren Austausch mit drei Batterien des gleichen Typs (Größe AAA 1,5V) vornehmen.

• In der Fernbedienung nicht neue Batterien mit teilweise verbrauchten mischen.
• Nicht verschiedene Marken und Typen mischen, da jede Marke und jeder Typ unterschiedliche Kapazitäten aufweist.
• Nicht herkömmliche mit wieder aufladbaren Batterien mischen.
• Nicht versuchen, Alkali- und Zink-Kohle-Batterien aufzuladen, da sich Zerstörungen und Flüssigkeitsaustritte ereignen könnten.

BENUTZERHINWEIS

Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 "Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämmung des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung".

Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderem Abfall zu entsorgen ist.

Der Benutzer hat daher das Gerät bei dessen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Händler zum Zeitpunkt des Erwerbs eines neuen Geräts gleicher Art im Verhältnis von eins zu eins zu übergeben.

HINWEISE UND TECHNISCHE MERKMALE

REICHWEITE

- Die Fernsteuerung überträgt mit einem Infrarot-Signal, die Übertragungs-Led muss mit der Empfangs-Led des Ofens bzw. Einsatzes in einer Blicklinie liegen, damit eine ordnungsgemäße Übertragung erfolgt; in freiem Feld, d. h. ohne Hindernisse beträgt die überbrückte Entfernung 4-5 m.

BATTERIEDAUER

-Die Fernbedienung wird von 3 Alkali-Batterien zu 1,5 V der Größe AAA betrieben; die Lebensdauer der Batterien hängt vom Gebrauch ab, deckt jedoch den Gebrauch eines durchschnittlichen Benutzers für die Dauer einer gesamten Saison.

REINIGUNG

- Die Fernbedienung ist mit einem feuchten Tuch zu reinigen, ohne Reinigungsmittel oder Flüssigkeit direkt auf dieselbe zu spritzen; in jedem Fall neutrale Reinigungsmittel ohne aggressive Stoffe verwenden.

PFLEGE DES GERÄTS

- Die Fernbedienung nicht Hitze-, Dampfquellen, Staub, Strahlen und Spritzern von Wasser oder anderen Flüssigkeiten aussetzen. - Die Fernbedienung sorgfältig handhaben, angesichts ihrer Abmessungen könnte ein zufälliges Herabfallen deren Bruch verursachen.

• Die Betriebstemperatur beträgt: 0-40°C
• Die Lagertemperatur beträgt: -10/+50°C
• Betriebsfeuchtigkeit: 20-90% rel. Luftfeuchtigkeit ohne Kondensbildung
• Schutzgrad: IP40
• Gewicht der Fernbedienung mit eingesetzten Batterien: 160

MÖGLICHE PROBLEME

PROBLEM URSACHE LÖSUNG
Bedienfeld abgeschaltet Fehlen von Netzspannung		Prüfen, ob das Netzkabel ü angeschlossen ist Sicherung prüfen (zur Steckdose, Seite 129)
Fernbedienung (auf Wunsch) leistungsschwach	Zu große Entfernung vom Ofen Sich dem Offen nähern
	Batterie der Fernbedienung leer	Prüfen und gegebenenfalls die Batterie wechseln
Austretende Luft nicht warm Zuviel Ruß im Wärmetauscher		Den Wärmetauscher im Inneren des Brennraums mit den speziellen Stangen säubern (siehe Seite 154)
Es erscheint keine Flamme (diese erscheint 5 Minuten nach dem Drücken der Taste 0/1)	Die Befüllung der Förderschnecke ist nicht erfolgt	Befüllung der Förderschnecke vornehmen (siehe Absatz zum Anzünden, Seite 146)
Mangelndes Anzünden	Ansammlung von unverbrannten Rückständen im Brenntiegel	Brenntiegel reinigen
“Batterie leerPrüf” wird auf dem Bedienungsdisplay angezeigt	Pufferbatterie im Inneren der elektronischen Schaltkarte verbraucht	Pufferbatterie auswechseln
Dic Einschalt- bzw. Ausschaltphase startet nicht zur gewünschten Zeit	Falsche Einstellung: Aktuelle Uhrzeit Programm-Aktivierung Aktivierung des Tagesprogramms	Verificare secondo indicazioni

RATSCHLÄGE IM FALL VON PROBLEMEN (für den Händler)

1) Problem Luftsen. (greift ein, wenn der Flusssensor unzureichenden Verbrennungsluftstrom feststellt).

Abschalten wegen mangelnden Unterdrucks im Verbrennungsraum

Der Luftstrom kann unzureichend sein, weil die Tür geöffnet ist oder nicht dicht schließt (z. B. Dichtung), wenn ein Problem bei der Luftansaugung oder dem Rauchabzug besteht, der Brenntiegel verstopft ist (mit trockener Luft reinigen).

Die Eingriffsschwelle des Flusssensors überprüfen (in den Parametern für den Händler). Der Unterdruckalarm kann auch während der Anzünd-Phase auftreten.

2) Problem Abgasgeb (greift ein, wenn der Umdrehungssensor des Rauchabzugs eine Störung feststellt)

Abschalten wegen Störung des Umdrehungssensors des Rauchabzugsmotors

• Betrieb des Rauchabzugs überprüfen ( Anschluss des Umdrehungssensors)
• Sauberkeit des Rauchabzugs überprüfen
• Elektroanlage überprüfen (Erdung)

3) FlamAus NoPellet (greift ein, wenn das Thermoelement eine niedrigere als eine eingegebene Temperatur feststellt und dies als Fehlen der Flamme interpretiert) Abschalten wegen Temperatursturz der Rauchgase Die Flamme kann erloschen sein wegen.

• Pelletmangel.
• Zuviel Pellet hat die Flamme erstickt.
• Einschreiten des Höchsttemperatur-Thermostats (seltener Fall, da dies der Übertemperatur der Rauchgase entspräche).

MÖGLICHE PROBLEME

4) Sperre/no Zünd. (schreitet ein, wenn innerhalb von 15 Minuten keine Flamme erscheint oder die Starttemperatur nicht erreicht wird). Abschalten wegen nicht ordnungsgemäßer Rauchgastemperatur in der Zündungsphase. Folgende zwei Fälle sind zu unterscheiden:

Es ist keine Flamme erschienen	Die Flamme ist erschienen, jedoch nach dem Schriftzug Start ist Sperre/no Zünd. erschienen
Überprüfen:• Lage und Reinigung des Brenntiegels• Betrieb des Heizwiderstands• Raumtemperatur (falls geringer als 3°C, ist Zündhilfe erforderlich) und Feuchtigkeit. Versuchen mit Zündhilfe anzuzünden.	Überprüfen:• Betrieb des Thermoelements• In den Parametern eingestellte Starttemperatur

5) Strom/ausfall

Abschalten wegen fehlenden Stroms.

Stromanschluss und Spannungsschwankungen überprüfen.

6) FBdefekt Funkstö (greift ein, wenn das Thermoelement ausgefallen oder nicht angeschlossen ist)

Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoclement

Den Anschluss des Thermoelements an die Schaltkarte überprüfen: Dessen Betrieb bei Abnahme in kaltem Zustand überprüfen.

7) zu hohe Abgast (Abschalten wegen zu hoher Rauchgastemperatur)

Ein zu hohe Rauchgastemperatur kann abhängen von: Pellettyp, Störung des Rauchabzugs, verstopfter Rauchkanal, nicht ordnungsgemäße Installation, „Drift“ des Getriebemotors, Fehlen des Lufteintritts in den Raum.

Während der Zündphase greift der Differentialschalter ein (Händler):

- Feuchtigkeit des Zündwiderstands überprüfen

- „ Batterie leerPrüf “: zeigt an, dass die Pufferbatterie auszutauschen ist.

Meldungen

Die Meldungen bleiben solange angezeigt, bis man auf dem Bedienfeld die Taste 0/1 drückt.

Es wird empfohlen, den Ofen nicht neu zu starten, bevor nicht das Problem behoben wurde.

Im Fall von erfolgter Blockierung, ist für einen Neustart erforderlich, dass die Abschaltprozedur abgelaufen ist (10 Minuten mit akustischer Bestätigung); anschließend die Taste 0/1 drücken.

Niemals den Netzstecker während des Abschaltens wegen Blockierung ziehen.

Es ist wichtig, dem Händler zu melden, was das Display anzeigt.

Im Fall von Störungen, die nicht unmittelbar von Ihnen behoben werden können und für jede Art von Reklamation, sich an den Händler wenden, der die Inbetriebnahme vorgenommen hat, indem Sie die Nummer des Kontrollscheins und den Bezug des Kaufbelegs angeben.

WARTUNG

Antes de realiVor der Vornahme jeglicher Wartungsarbeiten, den Ofen von der Netzversorgung trennen.

Eine regelmäßige Wartung ist für den guten Betrieb des Ofens grundlegend.

DIE zumindest JAHRESZEITLICHE MANGELNDE WARTUNG kann schlechten Betrieb verursachen.

Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie.

TÄGLICHE WARTUNG

Bei abgestelltem, kaltem und vom Netz getrennten Ofen auszuführende Arbeiten.

Die Reinigung muss mithilfe eines Staubsaugers erfolgen (auf Wunsch erhältlich, Seite 156).

Der ganze Vorgang erfordert nur wenige Minuten am Tag.

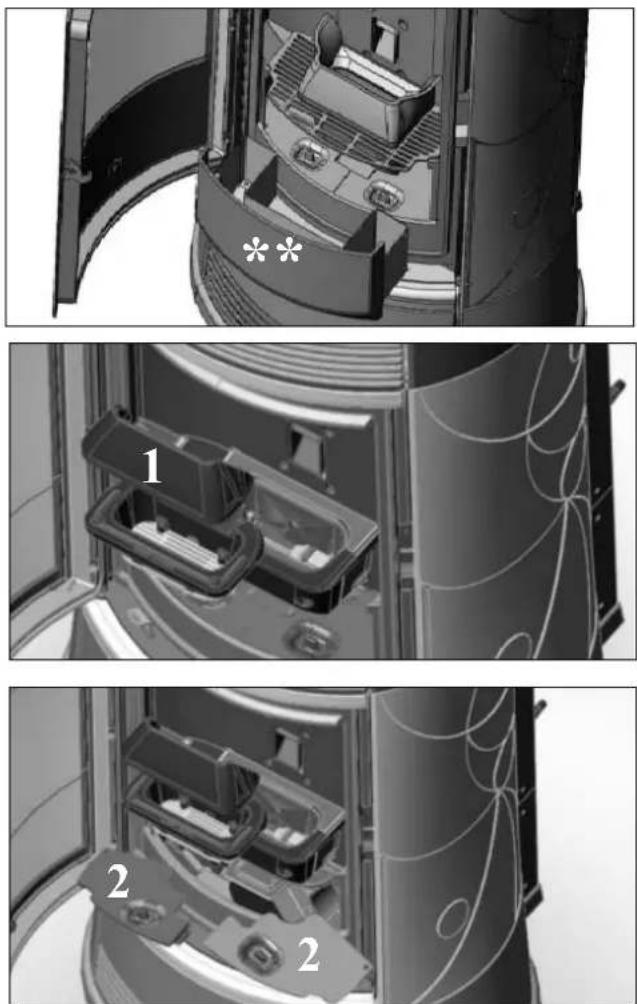

• Tür öffnen und die Aschenlade herausnehmen und leeren (**).
  • DIE RÜCKSTÄNDE NICHT IN DEN PELLETBEHÄLTER ZURÜCKWERFEN.
• Den Tiegel entfernen und mit dem Metallspachtel entkrusten, etwaige Verstopfungen der Öffnungen auf allen Seiten reinigen.
• Den Brenntiegel (1) herausnehmen und mit der Spachtel entkrusten, etwaige Verstopfungen der Schlitze säubern.
• Den Brenntiegelraum saugen, die Kontaktflächen säubern und die Rauchdeckel entfernen (2).
  • Falls erforderlich, die Scheibe reinigen (in kaltem Zustand)

Niemals heiße Asche aufsaugen, dies gefährdet den Staubsauger und bringt die häuslichen Räume in randgefahr.

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

WARTUNG

WÖCHENTLICHE WARTUNG

• Reinigung des Brennraums (mit Reinigungsbürste), nach Entfernung der 2 Rauchgasleitbleche (3).
  • Die unter dem Keramiktop befi ndliche Reinigungsbürste ausklopfen (*).
• leeren Sie den Pellet-Behälter und den Grund nicht.
• Während der Reinigung des Brenntiegels, die Rauchstöpsel (2) abnehmen und die darunter liegenden vier Rohre (4) aussaugen

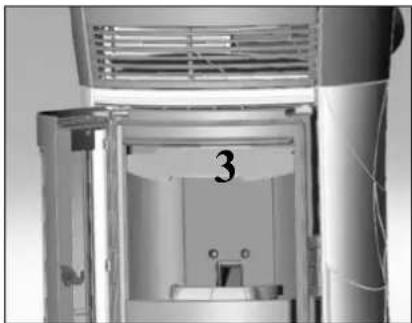

Bitte beachten: beim Wiedereinbau des Rauchableiters (3) muss die Reinigungsbürste (*) ganz nach oben gezogen sein

HINWEIS: Alle 800 kg erscheint die Schrift "Reini/gunKunde", um an die Reinigung der Rauchabzüge seitens des Besitzers zu erinnern, die Meldung erlischt durch 5 Sekunden langes Drücken der Taste "TURBO". Bei Erreichen von 2000 kg Pellet erscheint die Schrift "Wartung/Hädler", die nicht mehr erlischt; es ist daher das Einschreiten des Händlers erforderlich. Diese Meldung wird über das Menü Parameter zurückgesetzt.

JAHRESZEITLICHE WARTUNG (seitens des Händlers)

• Allgemeine Innen- und Außenreinigung
• Sorgfältige Reinigung der Wärmetauscherrohre
- Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums
- Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen
- Reinigung des Rauchkanals (Austausch der Dichtung des Rauchabzugrohrs)
- Reinigung des Raums des Rauchabzugventilators, des Flusssensors, Kontrolle des Thermoelements
- Reinigung, Inspektion und Entkrusten des Raums des Zündwiderstands, eventueller Austausch desselben
- Reinigung/Prüfung des Bedienfelds
- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels
- Reinigung des Pelletbehälters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor
• Austausch der Türdichtung
- Betriebsabnahme, Befüllung der Förderschnecke, Anzünden, 10-minütiger Betrieb und Abschalten.

Wird der Ofen häufig benutzt, wird die Reinigung des Rauchabzugs alle 3 Monate anempfohlen.

ACHTUNG!!!

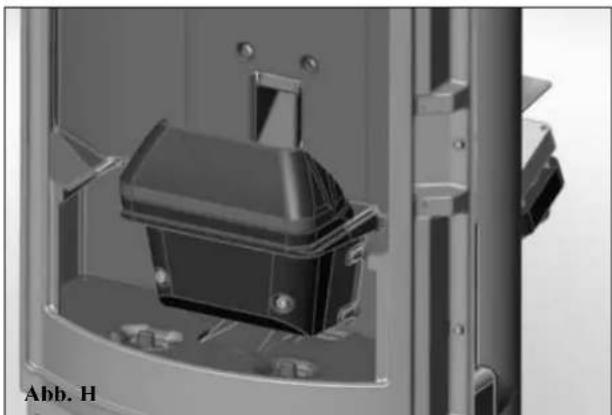

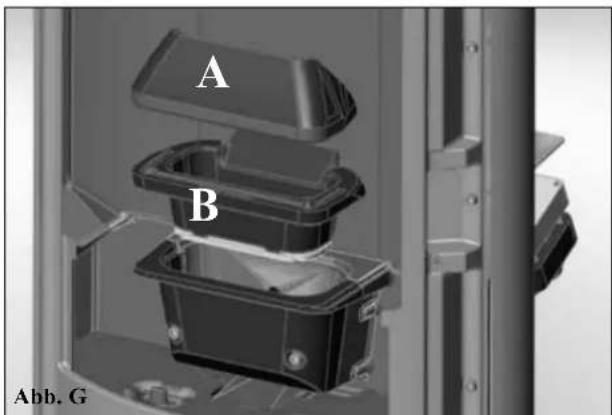

Nach der gewöhnlichen Reinigung, kann das NICHT ORDNUNGSGEMÄSSE Aufsetzen des oberen Brenntiegels (A) auf den unteren Brenntiegel (B) den Betrieb des Ofens beeinträchtigen (figura G). Daher ist vor dem Anzünden des Ofens zu überprüfen, ob die Tiegel gemäß der Abbildung (1) richtig zusammengesetzt sind (figura H).

A B Abb. G

Mit der vollständigen Lektüre des technischen Merkblatts zu ergänzen

Aufstellung und Installation

• Inbetriebnahme durch den Händler, der die Garantie und das Wartungsheft ausgestellt hat
• Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens
• Der Rauchabzug weist auf: höchstens zwei Kurven höchstens 2 Meter in der Waagerechten
• Schornsteinabschluss über dem Rückstrombereich
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen

Gebrauch

• Das verwendete Pellet ist von guter Qualität und nicht feucht.
• Der Brenntiegel und der Aschenraum sind sauber und gut platziert.
  • Die Tür ist gut verschlossen.
• Der Brenntiegel sitzt gut in seiner Auflage.

DARAN DENKEN, DEN BRENNTIEGEL VOR JEDEM ANZÜNDEN ZU SAUGEN Im Fall von erfolglosem Anzünden, dieses NICHT wiederholen, ohne den Brenntiegel geleert zu haben.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

TELEFONWÄHLER FÜR FERNZÜNDUNG (Art.-Nr. 281900)

Es ist möglich, die Fernzündung zu erhalten, indem ein Telefonwähler mittels des auf Wunsch erhältlichen Kabels (Art.-Nr. 621240) am seriellen Port auf der Rückseite des Ofens durch den Händler angeschlossen wird.

KIT 10 für die Kanalisierung der Warmluft in einen benachbarten Raum, mit einer Länge des Kanalisierungsrohrs von max. 1,5 m (Art.-Nr. 643890).

KIT 10 BIS für die Kanalisierung der Warmluft in einen benachbarten Raum, mit einer Länge des Kanalisierungsrohrs von max. 5 m (Art.-Nr. 645690).

REINIGUNGS-ZUBEHÖR

GlassKamin (Art.-Nr. 155240)
Für die Reinigung der Keramikscheibe

Eimer des Aschensaugers ohne Motor (Art.-Nr. 275400)
Für die Reinigung des Brennraums

ELEKTRISCHE EIGENSCHAPPEN

GEBRAUCHSANWEISUNGEN

Automatische ontsteking

OPMERKINGEN EN TECHNISCHE EIGENSCHAPPEN

REIKWIJDTE

ELEKTRISKE EGENSKABER
