GEBRUIKSAANWIJZING SPACE EDILKAMIN

NL Installatie, gebruik en onderhoud p. 157

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

OPMERKING

-Verzeker u ervan, nadat u de kachel uitgepakt heeft, dat hij integer en compleet isinhoud (bekleding, afstandsbediening met display, "koud" handvat, garantiebewijs, handschoen, technisch blad, spatel, vochtopnemend zout, inbussleutel).

Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garantiebewijs en het aankoopbewijs mee.

- Inbedrijfstelling/keuring

Deze handeling moet absoluut uitgevoerd worden door de dealer op straffe van de verlies van het recht op garantie. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwhaard geïnstalleerd is van de inbouwkachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen.

- de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist

onderhoud en een verkeerd gebruik van het product.

- het controlenummer voor de identificatie van de inbouwkachel treft u:

- aan de bovenkant van de verpakking

- in het garantiebewijs in de vuurhaard

- op het plaatje aan de achterkant van het apparaat;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan - SOFI- Nummer BTWnummer 00192220192

Verklaart voor eigen verantwoordelijk verantwoordelijkheid:

De pelletkachel, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

KACHEL MET PELLET met het commerciële merk EDILKAMIN, genaamd CHERIE - FUNNY - MOON - SPACE - VINTAGE

SERIE NUMMER: Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 043-062): Ref. Gegevensplaat

Verklaart tevens dat

De kachel met houten pellets CHERIE - FUNNY - MOON - SPACE - VINTAGE de vereisten van de Europese richtlijnen respecteert. 2006/95/EEG - Laagspanningsrichtlijn

2004/108/EEG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.

FUNCTIONERINGSPRINCIPE

De kachels verwarmen lucht met behulp van houtpellets, De verbranding hiervan wordt op elektronische wijze aangestuurd.

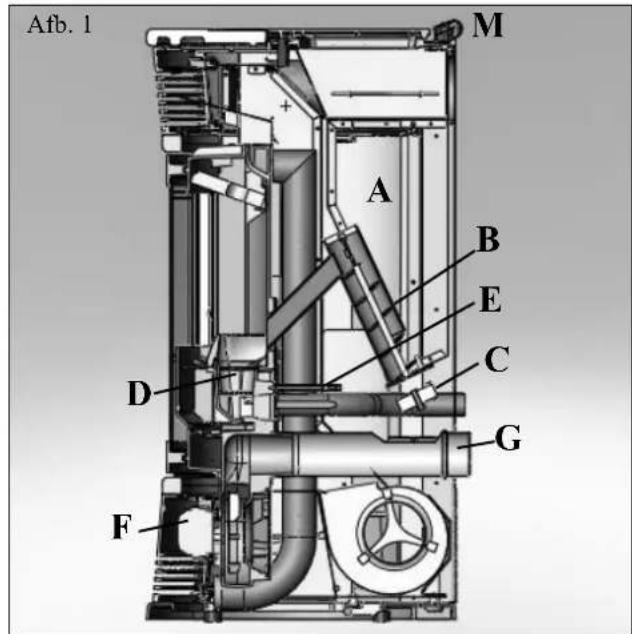

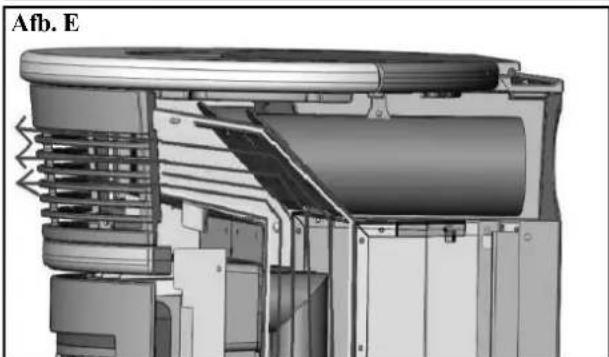

Hieronder wordt de functionering beschreven (De letters verwijzen allen naar de afbeelding 1). De brandstof (houtpellets) wordt vanuit de opslagtank (A- zie pag. 177) door de vulschroef (B), aangedreven door de reductiemotor (C), naar de verbrandingshaard (D) vervoerd. De houtpellets worden aangestoken met behulp van warme lucht die door een elektrische weerstand (E) geproduceerd wordt. Deze warme lucht wordt door een rookverwijderaar (F), de vuurhaard ingezogen. De rook geproduceerd door de verbranding wordt door dezelfde centrifugaalventilator (F) uit de haard verwijderd en door de opening (G) in het lage deel aan de achterkant van de kachel uitgestoten. Met deze kachels is het mogelijk de geproduceerde warme lucht te kanaliseren naar aangrenzende ruimten. Op de achterkant van de kachels zijn twee openingen ∅10 cm mannelijk aangebracht waar de kanalisatie van de warme lucht op kan worden aangesloten. De kachel is voorzien van twee openingen op de achterkant waar u speciale aluminium buizen op aan moet sluiten om de warme lucht naar een of twee aangrenzende ruimten te kanaliseren. U kunt apart de KIT 10 en KIT 10Bis bestellen om de verdeling van de warme lucht te bevorderen (zie pag. 173-174-175). De hoeveelheid brandstof en de verwijdering van gassen/de toevoer van verbrandingslucht worden allen aangestuurd door de elektronische kaart voorzien van software met het Leonardo® systeem waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden. Op de bovenkant is een synoptisch paneel (M) geïnstalleerd dat de besturing en de weergave van de verschillende functioneringsfases mogelijk maakt. De belangrijkste fases kunnen ook met behulp van de afstandsbediening worden aangestuurd.

De kachel is aan de achterkant voorzien van een sericel contact voor de aansluiting op remote inschakelapparatuur (met behulp van het optionele kabeltje code 621240) bijv. telefoonschakelaar, omgevingsthermostaat. De kachels bestaan vanbinnen volledig uit gietijzer.

Deur met keramickglas rond en gescrigrafeerd, automatisch altijd schoon. Gebruik het "koude" handvat om de deur te openen. De kachels zijn voorzien van een complect gietijzeren binnenstructuur.

Afb. 1 M A B E C D G F

VEILIGHEIDSINFORMATIE

De kachels zijn ontworpen om met behulp van de automatische verbranding van houtpellets in de vuurhaard door middel van straling en de beweging van lucht, dat de kachel vanuit de roosters aan de voorkant verlaat, de installatieruimtes te verwarmen, en de aangrenzende ruimten dankzij de beweging van de lucht die door de openingen op de achterkan gekanaliseerd wordt.

- Het apparaat is niet bestemd om te worden gebruikt door personen, kinderen inbegrepen, met beperkte lichamelijke, zintuiglijke of mentale capaciteiten. Kinderen moeten onder toczicht worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.

- Het enige gevaar dat door het gebruik van de kachel veroorzaakt kan worden, is verbonden aan het niet opvolgen van de installationenormen, de directe aanraking met de (externe) elektrische onderdelen onder spanning, de aanraking met vuur en de warme onderdelen of de introductie van vreemde stoffen.

- Maak voor de verbranding uitsluitend gebruik van houtpellets.

- De kachels zijn voorzien van beschermingsinstallaties die de uitdoving van de kachel garanderen in het geval dat bepaalde componenten slecht functioneren. Laat dit gebeuren zonder dat u ingrijpt.

- Voor een normale functionering moet de kachel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

- Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

- Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de kachel met de schoorsteen verbindt).

- De onderdelen van de vuurhaard en de tank mogen uitsluitend met een stofzuiger uit te worden gezogen.

- Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin Edilkamin) en een doek.

- Voormijd de reiniging als de haard warm is.

- Verzeker u ervan dat de kachels door een erkende Edilkamin Dealer geplaatst en aangestoken worden in overeenstemming met de aanwijzingen van dit blad.

- Tijdens de functionering van de kachel bereiken de afvoerleidingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

- Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de thermokachel.

- Maak NOOIT gebruik van vloeibare brandstoffen om de kachel aan te steken of het houtskool aan te wakkeren.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de kachel nooit af.

- Maak de kachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

- Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.

- De kachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicatics van dit technische blad) nodig heeft.

- PROBEER DE KACHEL NOOIT OPNIEUW AAN TE STEKEN ALS DIT EERDER NIET GELUKT IS. LEEG EERST DE VUURHAARD

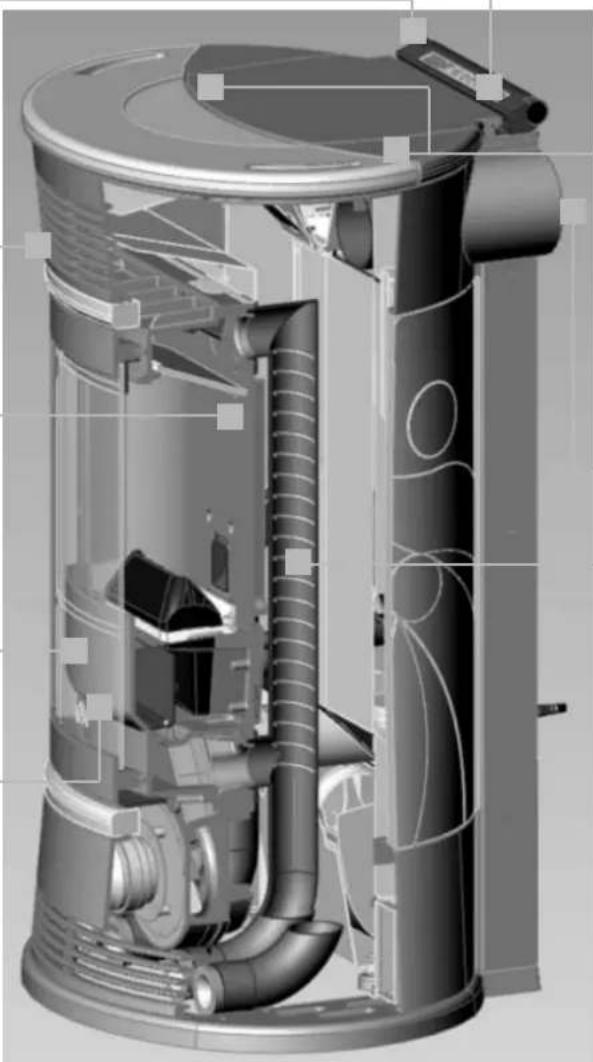

EIGENSCHAPPEN

Afstandsbediening voor het op afstand aansturen van de ontsteking, de uitdoving, en

de automatische en handmatige functionering.

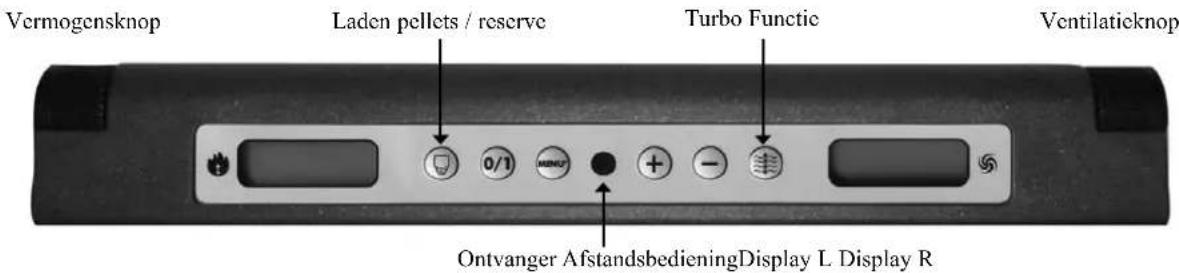

Multifunctionele top met synoptisch paneel voor het instellen van de gewenste temperatuur en de wekelijkse tijdstippen voor het ontsteken en uitdoven.

Reservesignalering die aan- geeft wanneer u een hele zak met pellets toe kunt voegen.

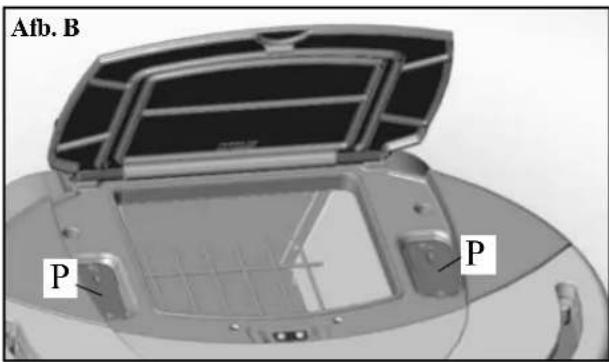

Rooster aan de voorkant voor de verspreiding van warme lucht over de ruimte.

Gietijzeren monoblock structuur voor een uitzonder- lijke stevigheid en een excep- tioneel thermisch rendement.

Deur met keramickglas rond en geserigrafeerd, automatisch altijd schoon.

Gebruik het "koude" handvat om de deur te open-

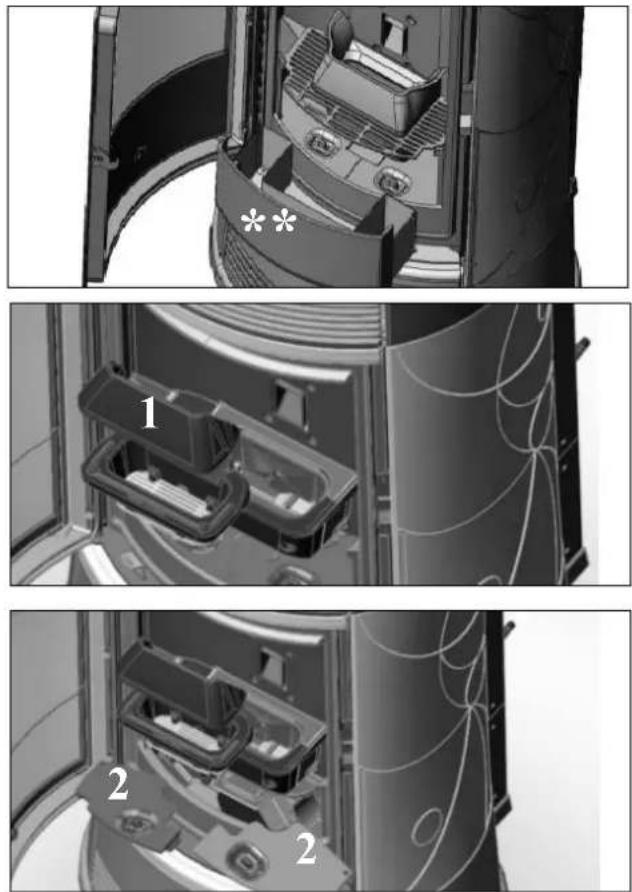

Aslade voor een eenvoudige reiniging van de haard.

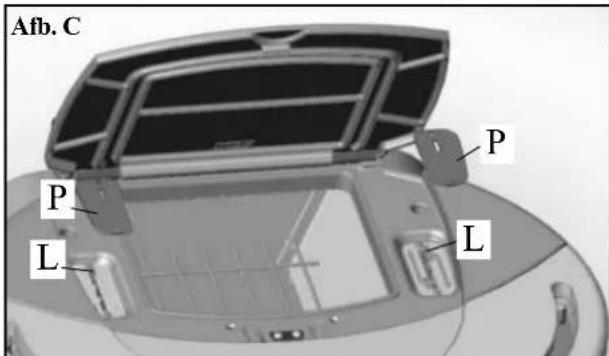

Stelhendels waarmee u handmatig de verspreiding van warme lucht kunt afstellen om maximaal twee aangrenzende ruimten te verwarmen. (maak gebruik van de speciale klep)

Ruime pellettank voor een langdurige functionering zonder dat regelmatig bijvullen noodzakelijk is, met drukopening.

2 openingen voor de kanalisatie van warme lucht ∅ 10 cm

Uitwisselaars warme lucht

Zeer eenvoudige reiniging van de uitwisselaars dankzij een gemakkelijke toegang.

Krachtige en geruisloze ventilator voor een optimaal comfort. (800 m³/h)

"AUTO-CLEAN" systeem voor een altijd schone vuurhaard.

EXTERNE AFWERKING

CHERIE

boven- en zijkanten en inzetstukken van roomwitte keramiek boven- en zijkanten en inzetstukken van rode keramiek boven- en zijkanten en inzetstukken van hazelnootbruin keramiek

FUNNY

stalen zijkanten, grijs keramieken bovenkant en inzetstukken stalen zijkanten, roomwitte keramieken bovenkant en inzetstukken stalen zijkanten, rode keramieken bovenkant en inzetstukken

MOON

boven- en zijkanten en inzetstukken van speksteen

SPACE

boven- en zijkanten en inzetstukken van zandsteen

VINTAGE

boven- en zijkanten en inzetstukken van gesprenkeld keramiek boven- en zijkanten en inzetstukken van rode keramiek

EIGENSCHAPPEN

De pelletkachels zijn voorzien van het LEONARDO® SYSTEEM.

LEONARDO® is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt.

LEONARDO® garandeert een optimale functionering dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden.

Het LEONARDO® systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen.

De installationnormen moeten in acht worden genomen.

Het LEONARDO® systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

ELEKTRONISCHE KAART

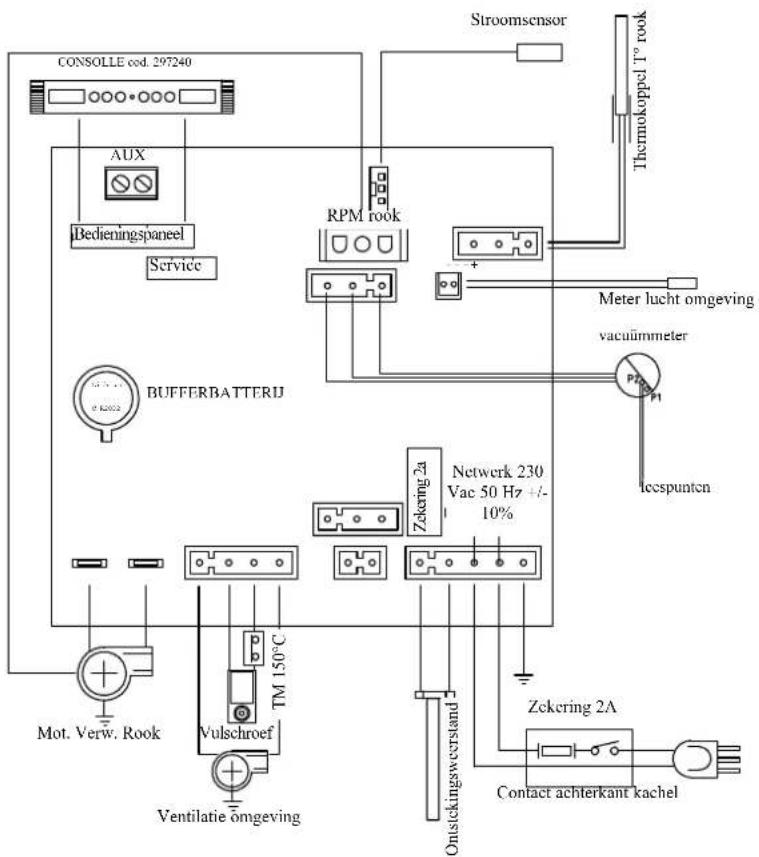

CONSOLLE cod. 297240 AUX Bedieningspaneel Service BUFFERBATTERIJ Mot. Verw. Rook Vulschroef Ventilatie omgeving RPM rook Zekring 2a Netwerk 230 Vac 50 Hz +/- 10% Onstickingswcrstand Zekring 2A Contact achterkant kachel Stermosensor Thermokoppel T° rook Meter lucht omgeving vacuïmmeter P1 P1 Iccspunten

SERIEPOORT

Op de AUX poort is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevingsthermostaat), op de achterkant van de kachel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (code 621240).

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing in de functionering (hetgeen niet als een storing in het product maar als nromale slijtage moet worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten "Battery check".

Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

ZEKERING\*

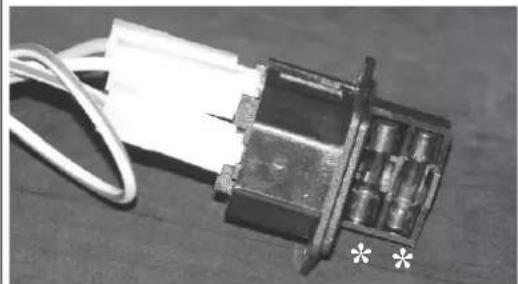

op het contact met schakelaar aan de achterkant van de kachel zijn twee zekeringen aanwezig, eentje actief en eentje reserve.

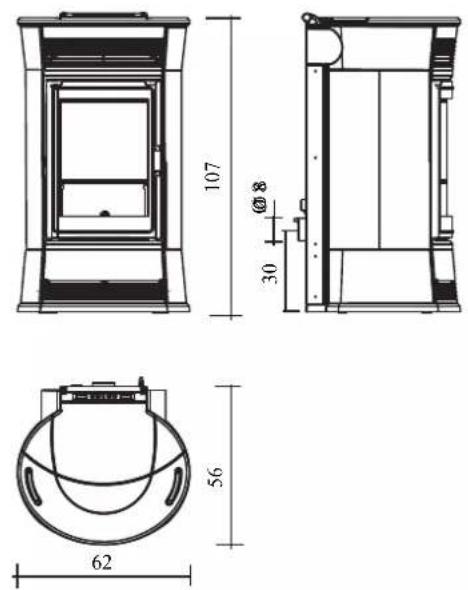

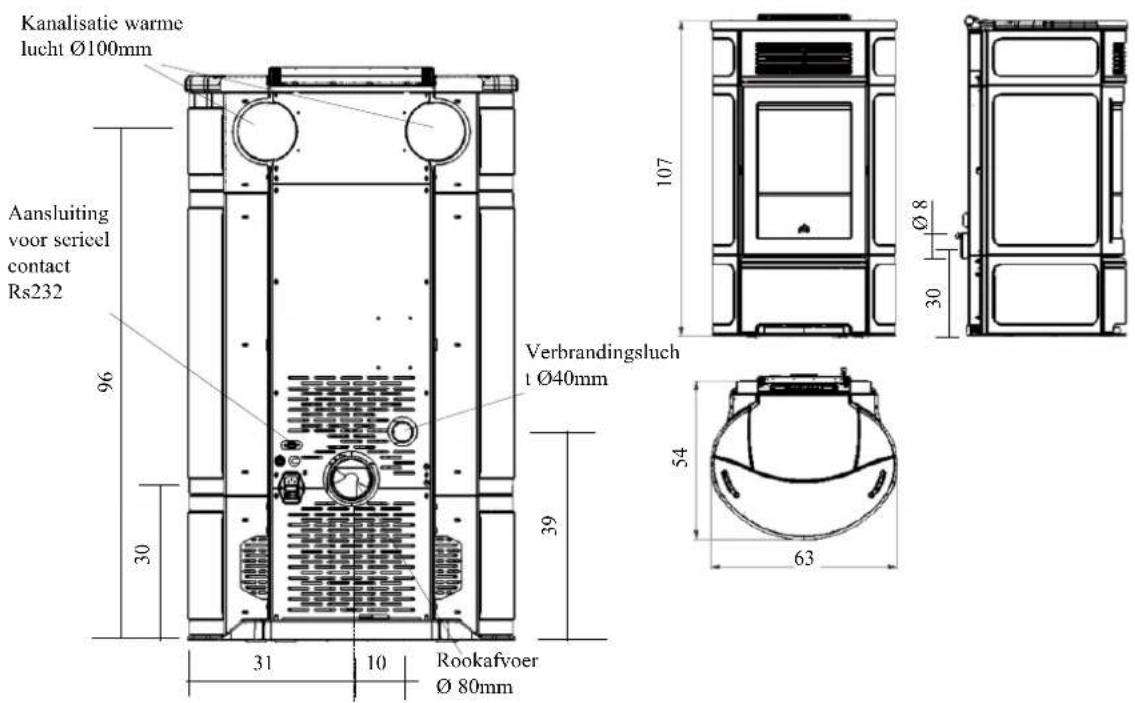

Kanalisatie warme lucht Ø100mm 16,5 16,5 Aansluiting voor serieel contact Rs232 96 30 31 10 Verbrandingslucht t Ø40mm 39 Rookafvoer Ø 80mm

107 Ø8 30 56 62

VINTAGE

Kanalisatie warme lucht Ø100mm Aansluiting voor sericel contact Rs232 96 30 31 10 Rookafvoer Ø 80mm Verbrandingslucht Ø40mm 107 Ø8 30 54 63

EIGENSCHAPPEN

TECHNISCHE EIGENSCHAPPEN
Nominaal vermogen	11	kW
Rendement nominaal vermogen	90,06	%
Ultstoot CO (13% O2) nominaal vermogen	0,016	%
Gewicht rook nominaal vermogen	7,25	g/s
Beperkt vermogen	5,5	kW
Rendement beperkt vermogen	93,33	%
Ultstoot CO (13% O2) beperkt vermogen	0,044	%
Gewicht rook beperkt vermogen	4,31	g/s
Maximum overtemperatuur rook	179	°C
Minimum trek	12 / 5	Pa
Autonomie min/max	6 / 13	uur
Verbruik brandstof min/max	1,2 / 2,5	kg/h
Capaciteit reservoir	19	kg
Voor ruimtes van / tot*	285	m3
Gewicht met verpakking CHERIE	227	kg
Gewicht met verpakking FUNNY	207	kg
Gewicht met verpakking MOON	243	kg
Gewicht met verpakking SPACE	233	kg
Gewicht met verpakking VINTAGE	226	kg
Diameter afvoerpijp rook (A mannelijk)	80	mm
Diameter luchtinlaatpijp (B mannelijk)	40	mm

* Het verwarmingsvolume is berekend met inachtneming van het gebruik van pellets van ten minste 4.300 kcal/kg en een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.
* Het is belangrijk ook rekening te houden met de plaats van de kachel in de te verwarmen ruimte.

De hierboven vermelde gegevens zijn indicatief. EDILKAMIN s.p.a. behoudt zich het recht om zonder melding de producten te wijzingen om hier de prestaties van te verbeteren.

Voeding 230Vac +/- 10% 50 Hz
Schakelaar on/off ja
Gemiddeld geabsorbeerd vermogen 100 W
Geabsorbeerd vermogen tijdens ontsteking 400 W
Frequentie afstandsbediening infrarood
Beveiliging op hoofdvoeding* (zie pag. 160) Zekering 2AT, 250 Vac 5x20
Beveiliging op elektronische kaart Zekering 2AT, 250 Vac 5x20

THERMOKOPPEL:bevindt zich op de rookafvoer en meet de temperatuur van de rook op.Controleert met behulp van ingestelde parameters de ontsteking, de functionering en de uitdoving van de haard.

LUCHTSTROOMSENSOR:bevindt zich op het aanzuigkanaal en grijpt in als de stroom verbrandingslucht niet correct is waardoor een lage druk in de het rookcircuit veroorzaakt wordt.

VEILIGHEIDSTHERMOSTAAT:grijpt in als de temperatuur in de kachel te hoog is.Blokkeert het laden van pellets waardoor de kachel uitgaat.

MONTAGE BEKLEDING CHERIE

Fase A

Voer de volgende procedure uit om de keramieken tegels op correcte wijze op de kachel te monteren (het nummer tussen de haakjes verwijst naar de explosietekening van de kachel):

Fase A

Deze fase stelt de kachel voor nadat het verpakkingsmateriaal verwijderd is en als hij in de installatieruimte geplaatst is.

Fase B

1) Draai de schroeven los om de achterste twee bevestigingsprofielen voor de keramicken tegels (82) te verwijderen (afb. 1)
2) Demonteer het gietijzeren rooster aan de voorkant (69) dat in de kachel gestoken is (afb. 2)
3) Draai de schroeven (afb. 3) los om de voortegels aan de rechter- en linkerzijkant bovenaan te verwijderen (51 - 49) (afb. 4)

Fase C

montage keramieken tegel rechterzijkant (zijde met handvat):

4) Open het deurtje van de vuurhaard

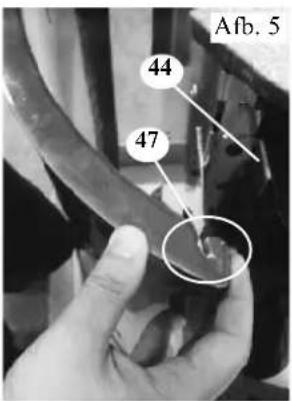

5) Breng de sleuven op de voorkant van de keramieken tegel (47) op een lijn met de bevestigingsbeugels (44) op de structuur (afb. 5)
6) Monteer de keramieken tegel op de beugels
7) Laat de achterkant van de keramieken tegel steunen op de verzinkte zijkant van de kachel en breng de tegel in aanraking met het keramieken bevestigingsprofiel op de achtkant (afb. 6)
8) Sluit het deurtje van de vuurhaard
9) Controleer of tussen dee keramieken zijtegel en het deurtje van de vuurhaard voldoende ruimte is zodat u het deurtje gemakkelijk met het handvat kunt openen.

Demonteer sw keramieken tegel als dit niet het geval is en voer de volgende procedure uit:

• draai de schroeven van de bovenste en onderste beugel los (afb. 7)
• stel de beugels goed af
• draai de schroeven van de beugels aan

10) Hermonteer de keramieken tegel door de procedure van punt 4 tot punt 9 uit te voeren. Voer de montageprocedure vanaf punt 11 uit als er voldoende ruimte zit tussen de keramieken tegel en het deurtje van de vuurhaard.
11) Hermonteer het gietijzeren voorelement (51)
12) Hermonteer de achterste bevestigingsprofiel voor de keramieken tegel rechts (82)

N.B. in de verpakking zijn siliconen ringetjes bijgesloten die u kunt gebruiken om de keramieken tegel met de gietijzeren onderdelen uit te lijnen. Breng in dit geval 3 ringetjes op gelijke afstand aan op de onderkant van het onderste gietijzeren voorelement

MONTAGE BEKLEDING CHERIE

Fase C

Afb. 5 44 47

Afb. 6 Afb. 7

de keramieken tegel op de linkerzijde monteren:

13) Houd het deurtje van de vuurhaard gesloten.
14) Breng de sleuven op de voorkant van de keramieken tegel (47) op een lijn met de bevestigingsbeugels (44) op de structuur (afb. 5)
15) Monteer de keramieken tegel op de beugels
16) Laat de achterkant van de keramieken tegel steunen op de verzinkte zijkant van de kachel en in aanraking met het achterste keramieken bevestigingsprofiel (afb. 6) 17) Stel, indien noodzakelijk, de bevestigingsbeugels af op de wijze die in punt 9 beschreven is (afb. 7)
18) Hermonteer het gietijzeren voorelement (49)
19) Hermonteer de achterste bevestigingsprofiel voor de keramieken tegel rechts (82)

N.B. aan de verpakking zijn siliconen ringetjes bijgesloten die u kunt gebruiken om de keramieken tegel met de gietijzeren onderdelen uit te lijnen. Breng in dit geval 3 ringetjes op gelijke afstand aan op de onderkant van het gietijzerenonderelement

Fase D

de keramieken voortegels monteren:

20) Plaats de openingen in het bovenste keramieken voorelement (53) op de openingen in het rooster aan de voorkant (69).
21) Breng een geribbelde ring aan op het schroefdraad van de pen en draai het geheel handmatig (zonder gereedschap) aan om het bovenste keramieken voorelement (53) op het bovenste rooster aan de voorkant vast te zetten 22) Monteer het rooster met keramieken tegel op de kachel. Druk het rooster goed aan om hem aan de bevestigingsveren vast te haken.
23) Draai met de bijgesloten inbussleutel de bevestigingsschroeven van het onderste gietijzeren rooster aan de voorkant (52) los en haal het rooster uit de kachel 24) Plaats de openingen in het onderste keramieken voor relement (53) op de openingen in het rooster aan de voorkant (69).
25) Breng een geribbelde ring aan op het schroefdraad van de pen en draai het geheel handmatig (zonder gereedschap) aan om het onderste keramieken voorelement (53) op het onderste rooster aan de voorkant vast te zetter 26) Monteer het rooster met de keramieken tegel op de kachel en draai de bevestigingsschroeven van het rooste aan

Fasc E

de keramieken boventegel monteren:

27) Plaats de keramieken boventegel (79) op de gietijzeren bovenkant van de kachel
28) Verwijder de keramieken boventegel als hij niet sta- biel ligt
29) U kunt de keramieken boventegel stabiliseren door het bijgesloten ringetje aan te brengen tussen het rubbertje en de gietijzeren bovenkant
30) Hermonteer de keramieken boventegel

Fase F

Nu kunt u de kachel installeren.

BEKLEDING DEMONTEREN CHERIE

Fase A
Fasc B

Voer de volgende procedure uit om de keramische tegels op correcte wijze te demonteren:

Fase A

Toont de kachel in de definitieve staat

Fase B

Verwijder de keramische top (1)

Fase C/D

De keramische voortegels demonteren:

Demonteer het bovenste rooster (2) door op de vergren- delingsveren te drukken tot het rooster los schiet.

Verwijder de keramische voortegel onder het rooster (4) door de geribbelde ringen te verwijderen.

Draai de schroeven van het rooster aan de voorkant onder (3) met de bijgevoegde inbussleutel los en verwijder het rooster.

Verwijder de keramische voortegel onder het rooster (5) door de geribbelde ringen te verwijderen.

Fase E

Demonteer de keramische tegel aan de rechterzijde (handvat):

Open het deurtje.

Demonteer het profiel aan de achterkant (6) door aan de schroeven te draaien.

Verwijder de keramische tegel (7) door hem van de beugels los te halen.

Sluit het deurtje.

De keramische tegel aan de linkerzijde demonteren:

Houd het deurtje dicht.

Demonteer het profiel aan de achterkant (8) door aan de schroeven te draaien.

Verwijder de keramische tegel (9) door hem van de beugels los te halen.

MONTAGE BEKLEDING FUNNY

Fase A

Deze fase stelt de kachel voor nadat het verpakkingsmateriaal verwijderd is en als hij in de installatieruimte geplaatst is

Fase B

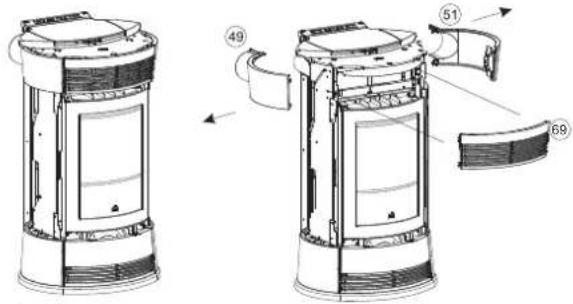

Verwijder het voorelement aan de bovenkant "D" (69). Monteer met de bijgesloten schroeven (71) de keramieken tegel (53) op het bovenste voorelement (69) en hermonteer het voorelement.

Draai de twee schroeven (58) los en verwijder het onderste profiel "F" (52).

Monteer met de bijgesloten schroeven (71) de keramieken tegel (53) op het onderste voorelement "H" (52) en hermonteer het voorelement.

Fase C

Breng de drie pakkingen (74) aan op de gietijzeren bovenkant en plaats hier vervolgen de keramieken tegel (79) op.

Fase D

Nu kunt u de kachel installeren.

MONTAGE BEKLEDING MOON/SPACE

MOON/SPACE

Fase A
Fase B

Deze fase stelt de kachel voor nadat het verpakkingsmateriaal verwijderd is en als hij in de installatieruimte geplaatst is

Fase B

Verwijder het voorelement (69) om de twee schroeven los te kunnen draaien waarmee het gietijzeren elementen rechtsboven (51) en linksboven (49) zijn vastgezet.

Fase C/D

Monteer de plaatjes (149) op de stenen zijkanten "A-B" (47). Maak gebruik van de schroeven T.E. M6x12 en breng de zelfborgende schroeven 4,2x9,5 aan zonder dat u ze aandraait op de bevestigingsplaatjes voor en achter (141-142-152-153).

Breng het stenen zijelement (47) aan. Schuif het element op zijn plaats aan de onderkant "C", draai hem en laat hem steunen op het bovenste deel. Haak het element aan het voorplaatje "D" (141-152).

Draai de schroeven aan op de bevestigingsplaatjes voor en achter (141-142-152-153).

N.B.:

Controleer tijdens de montagefase van de stenen elementen of de stenen zich op een lijn bevinden met de gietijzeren bovenkant. Als dit niet het geval is en als er sprake is van een verschil van een paar mm, dan moet u ter compensatie tussen de stenen elementen en de centrecerbeugel een platte ring (151) aanbrengen.

Fase E

Monteer met de bijgesloten schroeven (71) en ring (151) de keramieken gietijzer tegel (53) op het bovenste voorelement (69) en hermonteer het voorelement "G".

Draai de twee schroeven (58) los en verwijder het onderste profiel "H" (52).

Monteer met de bijgesloten schroeven (71) en ring (151) de keramieken gietijzer tegel (53) op het onderste voorelement (52) en hermonteer het voorelement "I".

Fase F

Hermonteer de twee bovenste voorelementen rechts (51) en links (49) en draai ze vast met de schroeven die u eerder losgedraaid had.

Druk het rooster aan de voorkant op zijn plaats (69).

Fase G

Breng de drie pakkingen (74) aan op de gietijzeren bovenkant (78) en plaats hier vervolgen de keramieken tegel (79) op.

Fase H

Nu kunt u de kachel installeren.

MONTAGE BEKLEDING VINTAGE

Fase A

Deze fase stelt de kachel voor nadat het verpakkingsmateriaal verwijderd is en als hij in de installatieruimte geplaatst is.

Fase B

Demonteer het rooster aan de voorkant boven (1) door het naar buiten te trekken en demonteer de onderste voortegel (2) die op de kachel vastgeklemd zijn.

Fase C

de keramieken voortegels monteren:

Zorg ervoor dat de openingen met de bus van de keramische tegels overeenstemmen met de opening in het rooster en de voortegel.

Bevestig de keramische voortegels door de bijgevoegde schroeven in de bussen vast te draaien. Draai de schroeven handmatig aan om een breuk van de keramische tegels te vermijden.

Fase D

Verwijder de metalen profielen aan de achterkant (3-4-5) door de schroeven los te draaien.

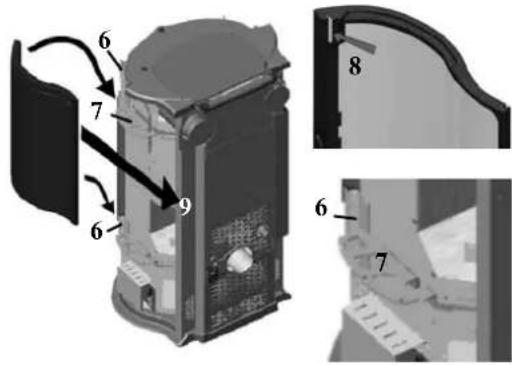

MONTAGE BEKLEDING VINTAGE

Fase E

De keramische tussentegels aan de zijkant monteren

Plaats de keramische tegel tegen de zijkant van de kachel en zorg ervoor dat de holtes 8 (aan het uiteinde van de rand voor) met de beugels (6) overeenstemmen.

Laat de keramische tegel naar de achterkant van de kachel schuiven tot hij perfect op de beugels past.

Hermonteer de plaatstalen tussenprofielen aan de achterkant (4).

Stel de stand van de keramische tegel af met behulp van de stelbouten (V). De 3 stelbouten zitten onder elke onderste beugel (7).

N.B.: Breng de bout aan in de onderste bevestigingsbeugel met de holte naar beneden gekeerd.

Fase F

De keramische tegels boven en onder aan de zijkant monteren

Plaats de keramische tegel tegen de zijkant van de kachel en zorg ervoor dat de holtes 8 (aan het uiteinde van de rand voor) met de beugels (6) overeenstemmen.

Laat de keramische tegels naar de achterkant van de kachel schuiven tot ze perfect op de beugels passen.

Hermonteer de plaatstalen profielen aan de achterkant (3-5).

Stel de stand van de bovenste keramische tegel af met behulp van de stelbouten (V) en lijn hem uit. De 3 stelbouten mocten op elke bovenste bevestigingsbeugel (7) aangedraaid worden.

N.B.: Breng de bout aan in de onderste bevestigingsbeugel met de holte naar beneden gekeerd.

Fase G

de keramieken boventegel monteren:

Plaats de keramieken boventegel (10) op de gietijzeren bovenkant van de kachel

INSTALLATIE

Raadpleeg, voor zover dit niet uitdrukkelijk aangegeven staat, de wetgeving die in uw land van kracht is. aadpleeg in Italië de norm UNI 10683 in combinatie met de regionale of ASL bepalingen. In het geval van een installatie in een appartementencomplex moet u van te voeren de beheerder om toestemming vragen.

CONTROLE COMPATIBILITEIT MET ANDERE INSTALLATIES

De kachel mag NOOIT in een ruimte met extractoren, type B verwarmingsinstallaties en andere apparaten, die de correcte functionering in gevaar kunnen brengen, worden geïnstalleerd.

CONTROLE ELEKTRISCHE AANSLUITING (breng de stekkerdoos op een bereikbare plek aan)

De kachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de kachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slecht functionerend aardccircuit.

PLAATSING

Voor een correcte functionering moet de kachel waterpas worden geplaatst. Controleer het draagvermogen van de vloer.

VEILIGE AFSTANDEN VOOR BRANDWERING

De kachel moet in overeenstemming met de volgende veiligheidsvoorwaarden worden geïnstalleerd:

• minimum afstand aan de achter
• en zijkanten van 20 cm tot ontvlambare materialen.
• aan de voorkant van de kachel moeten licht ontvlambare materialen op een afstand van minstens 80 cm worden geplaatst.

Als het niet mogelijk is de hierboven aangegeven afstanden toe te passen, is het noodzakelijk technische en bouwkundige voorzorgsmaatregelen te treffen om brandgevaar te voorkomen.

In het geval van de aansluiting op een houten wand of een wand van andere ontvlambare materialen, is het noodzakelijk de rookafvoerleiding te isoleren.

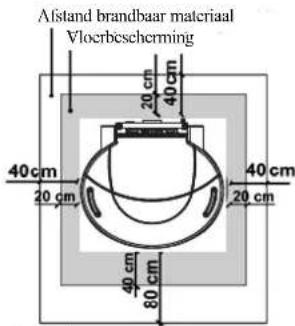

Alstand brandbaar materiaal Vloerbescherming 20 cm 40 cm 40 cm 20 cm 20 cm 40 cm 80 cm

LUCHTINLAAT

Het is noodzakelijk dat voor de toevoer van voldoende verbrandingslucht aan de achterkant van de kachel een lucht toevoeropening met een nuttige minimum doorsnede van 80 cm² aangesloten op de buitenlucht aanwezig is.

U kunt ook de lucht voor de kachel van buitenaf aanvocren door de opening aan de achterkant van de kachel met een buis ø 4 cm met buiten te verbinden. In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbij een minimale vrije doorgang van 12cm² is gewaarborgd. De buis moet korter zijn dan 1 meter en mag geen bochten hebben. De buis moet cindigen met een segment van 90° naar beneden gericht met een windbescherming.

ROOKAFVOER Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt).

Het afvoeren van de rook vindt plaats door een opening aan de achterkant met een doorsnede van 8 cm. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertificeerd. De leiding moet hermctisch afgesloten zijn. Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen). Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van twee bochten met een max. wijdte van 90° is toegestaan. Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend cindstuk te installeren (referentie UNI 10683). Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. De schoorstenen en rookkanalen waar apparaten voor de verbranding van vaste brandstoffen op aangesloten zijn, moeten eenmaal per jaar geveegd worden (controleer of in uw land dit per wet geregeld is). Een onregelmatige controle en reiniging zorgen ervoor dat het gevaar voor schoorsteenbrand toeneemt. Voer in dit geval de volgende handelingen uit: voorkom het blussen met water; leeg de pelletstank; Neem na een brand contact op met gespecialiseerd personcel voordat u het apparaat weer aansteckt.

TYPISCHE GEVALLEN

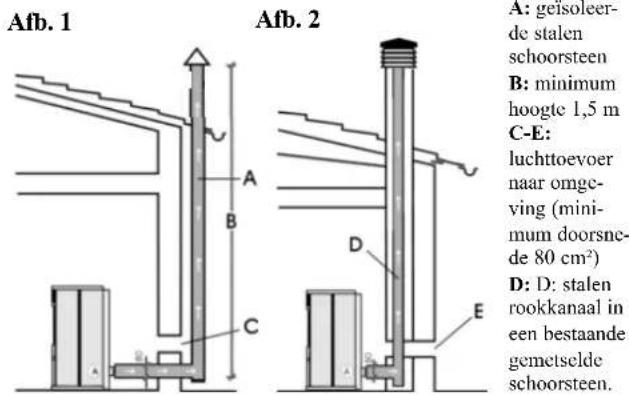

Afb. 1 Afb. 2 A: geisoleer- de stalen schoorsteen B: minimum hoogte 1,5 m C-E: luchttoevoer naar omge- ving (mini- mum doorsne- de 80 cm²) D: D: stalen rookkanaal in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst buiten het bereik van refluxzones.

INSTALLATIE

CIRCULATIE VAN WARME LUCHT

De warme lucht wordt naar de installatieruimte gezonden door het rooster dat op de voorkant bovenaan geïnstalleerd is (afb. E).

De kachel is voorzien van twee openingen op de achterkant (afb. A) waar u speciale aluminium buizen op aan moet sluiten om de warme lucht naar een of twee aangrenzende ruimten te kanaliseren.

U kunt apart de KIT 10 en KIT 10Bis bestellen om de verdeling van de warme lucht te bevorderen (zie pag. 173-174-175).

Het is heel belangrijk dat u onthoudt de leiding voor de warme lucht op passende wijze te isoleren om warmteverlies te voorkomen.

Probeer zoveel mogelijk bochten in de buis te voorkomen.

N.B.: DE LEIDINGEN AANGESLOTEN OP DE OPENINGEN VOOR DE AFVOER VAN WARME LUCHT MOETEN AANGESLOTEN WORDEN ALVORENS U DE BEKLEDING MONTEERT. DEMONTEER VOOR DEZE HANDELING HET BOVENSTE GIETIJZEREN ZIJPANEEL. HET BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE INTERNE DOORSNEDE AANZIENLIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING.

U kunt handmatig de distributie van de kanaliseerbare lucht afstellen met behulp van de hendels "L" (afb. D).

Verwijder de bevestigingsplaatjes "P" door de schroeven los te draaien om de hendels te kunnen verplaatsen (afb. B-C).

Als u de plaatjes verwijderd heeft kan de warme lucht naar de bovenkant vooraan afb. E (hendel helemaal achteruit - zie afb. D) of naar de achterkant afb. F (hendel helemaal vooruit - zie afb. D) of gedeeltelijk naar de voorkant en gedeeltelijk naar de achterkant (hendel halverwege zie afb. D) gekanaliseerd worden.

Verplaats de hendels met het "koude" handvat om brandwonden te voorkomen.

Op de volgende pagina zijn de mogelijke combinaties aangegeven.

N.B.: U HOEFT DE PLAATJES (P) NIET TE VERWIJDEREN ALS U DE KACHEL NIET KANALISEERT.

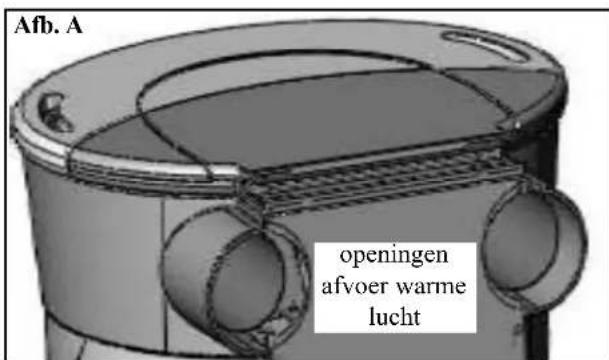

Afb. A openingen afvoer warme lucht

Afb. B P P

Afb. C P P L L

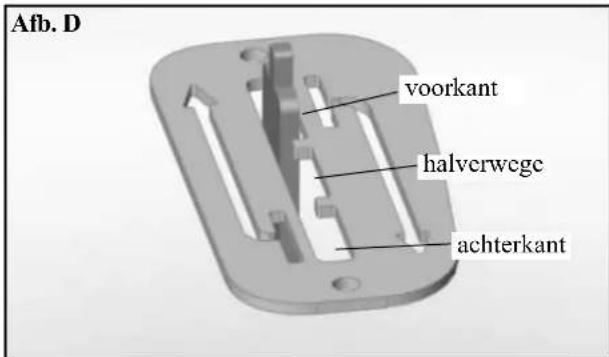

Afb. D voorkant halverwege achterkant

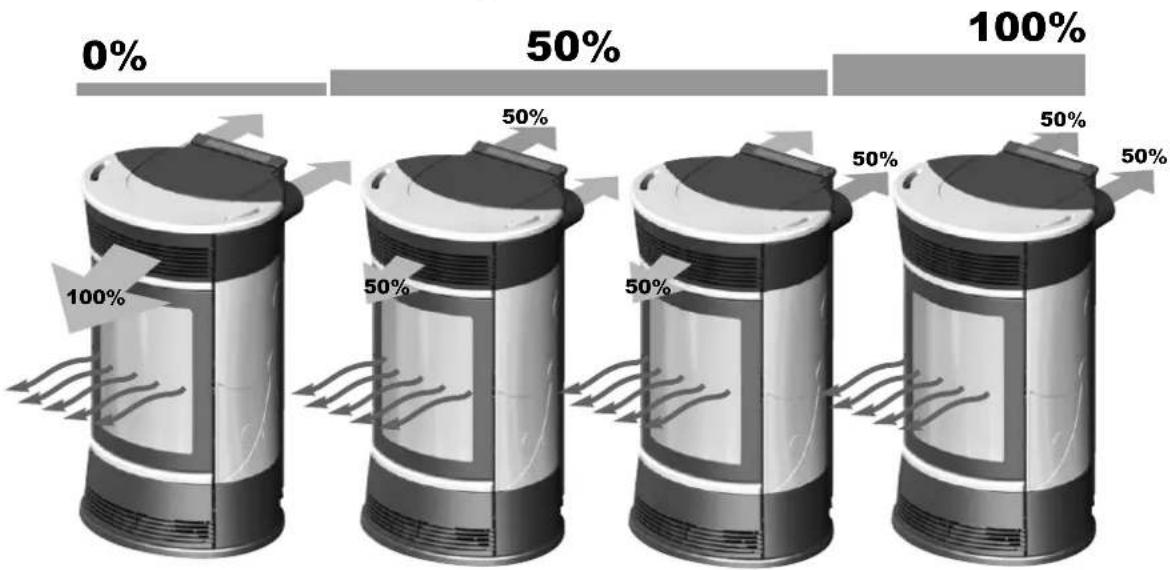

Voorbeelden voor kanalisatie

Gekanaliseerde warme lucht naar aangrenzende ruimtes

Warme lucht in de installatieruimte door het rooster aan de voorkant

INSTALLATIE

1° OPLOSSING: KIT 10 (code 643890) - EEN ENKELE AANGRENZENDE RUIMTE

N.B.: DE LEIDINGEN AANGESLOTEN OP DE OPENINGEN VOOR DE AFVOER VAN WARME LUCHT MOETEN AANGESLOTEN WORDEN ALVORENS U DE BEKLEDING MONTEERT. DEMONTEER VOOR DEZE HANDELING HET BOVENSTE GIETIJZEREN ZIJPANEEL. HET BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE INTERNE DOORSNEDE AANZIEN-LIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING.

• Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a)
• Demonteer de bovenste deel aan de achterkant (132) en verwijder een van de twee ingesneden doppen ter hoogte van de uitvoeropeningen voor warme lucht (afb. b).
• Activeer de bedieningshendel voor de kanalisatie van warme lucht (13) door de vergrendelplaatjes (133) (afb. b) ter verwijderen.
• Snijd het afdekstuk van de buis op maat (6) aan de muurzijde (afb. c)
• Plaats de kachel in de definitieve stand.
• Verleng de aluminium buis (3) voor de kanalisatie van warme lucht zonder dat u hem op de opening van de kachel aansluit.
• Breng eerst de ring (5) en de afdekking voor de buis (6) op de aluminium buis aan zonder dat u hem vastzet (afb. c).
• Breng de aluminium buis aan op de uitvoeropening voor warmte lucht aan de achterkant van de kachel (8) (afb. d).
• Hermonteer het bovenste deel aan de achterkant (132).
• Breng de afdekking voor de buis (6) op zijn definitieve plaats aan en zet hem vast op de achterkant van de kachel met behulp van de bijgesloten schroeven (7) (afb. d).
• Installeer de uitvoer (4) en de bijbehorende aluminium buis (3) (afb. d).
• Bevestig de ring (5) met behulp van siliconenkit aan de muur (afb. d).

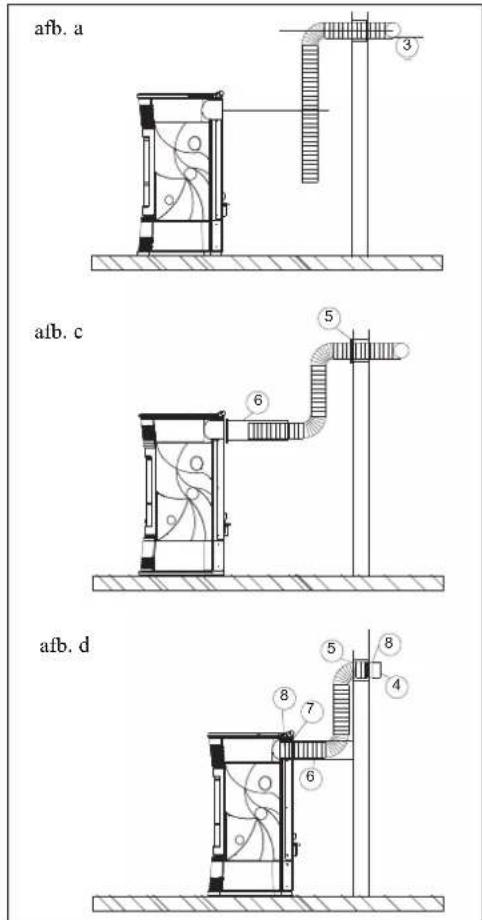

afb. a 3 alb. c 5 6 afb. d 8 4 7 5 6 afb. d

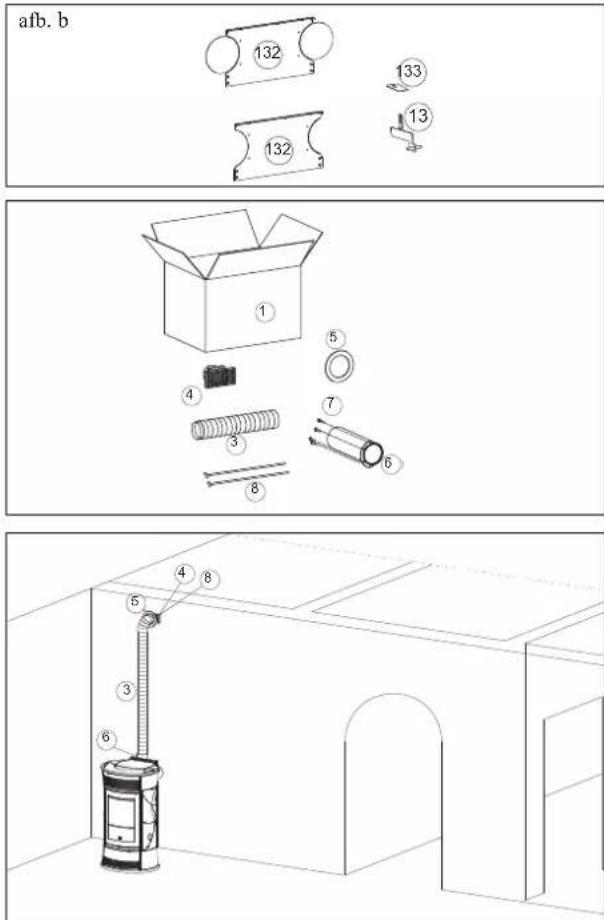

afb. b 132 133 132 13 ① ④ ③ ⑧ ⑤ ⑦ ⑥ ④ ⑧ ⑤ ③ ⑥

		n° KIT 10
1	Doos 1 645740
3	Buis ∅ 10	1 162520
4	Opening	1 293430
5	Ring	1 644190
6	Afdekking voor de buis	1 644140
7	Bevestigingsschroef afdekking voor de buis	4 168260
8	Klemring buizen	2 46160

INSTALLATIE

2° OPLOSSING: KIT 10 BIS (code 645690) - EEN ENKELE NIET-AANGRENZENDE RUIMTE

N.B.: DE LEIDINGEN AANGESLOTEN OP DE OPENINGEN VOOR DE AFVOER VAN WARME LUCHT MOETEN AANGESLOTEN WORDEN ALVORENS U DE BEKLEDING MONTEERT. DEMONTEER VOOR DEZE HANDELING HET BOVENSTE GIETIJZEREN ZIJPANEEL. HET BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE INTERNE DOORSNEDE AANZIEN-LIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING.

• Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a)
• Demonteer de bovenste deel aan de achterkant (132) en verwijder een van de twee ingesneden doppen ter hoogte van de uitvoeropeningen voor warme lucht (afb. b).
• Activeer de bedieningshendel voor de kanalisatie van warme lucht (13) door de vergrendelplaatjes (133) (afb. b) ter verwijderen.
• Snijd het afdekstuk van de buis op maat (6) aan de muurzijde (afb. c)
• Plaats de kachel in de definitieve stand.
• Verleng de aluminium buis (2) voor de kanalisatie van warme lucht zonder dat u hem op de opening van de kachel aansluit.
• Breng eerst de ring (5) en de afdekking voor de buis (6) op de aluminium buis aan zonder dat u hem vastzet (afb. c).
• Breng de aluminium buis aan op de uitvocropening voor warmte lucht aan de achterkant van de kachel (8) (afb. d).
• Hermonteer het bovenste deel aan de achterkant (132).
• Breng de afdekking voor de buis (6) op zijn definitieve plaats aan en zet hem vast op de achterkant van de kachel met behulp van de bijgesloten schroeven (7) (afb. d).
• Installeer de uitvoer (4) en de bijbehorende aluminium buis (2) bevestig hem met de ring (9) en de pluggen met schroeven (10-11) aan de muur (afb. d).
• Bevestig de ring (5) met behulp van siliconenkit aan de muur (afb. d).

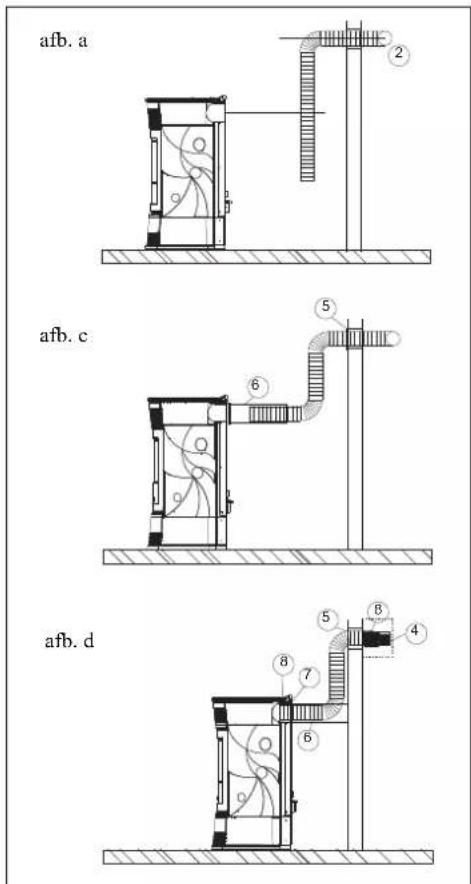

afb. a 2 5 6 afb. c afb. d 5 8 4 7 6

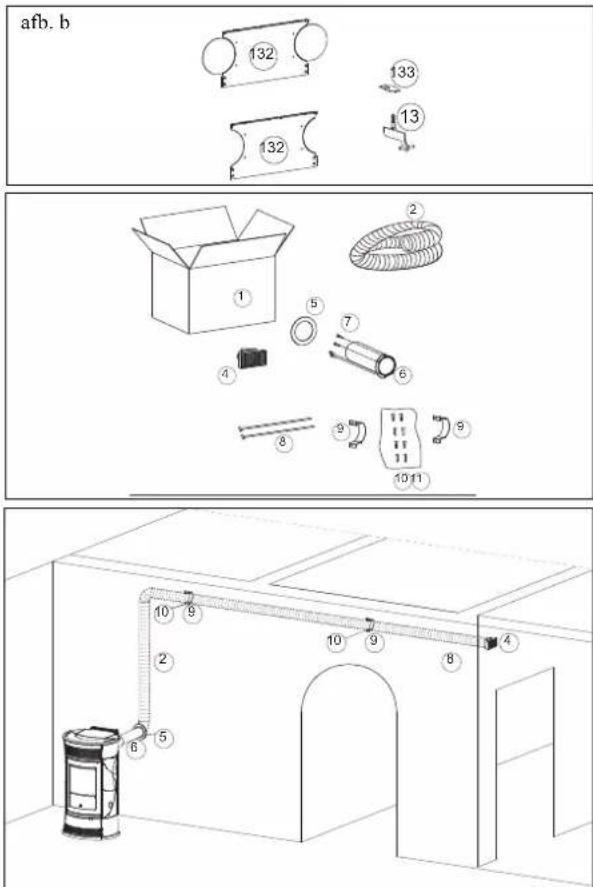

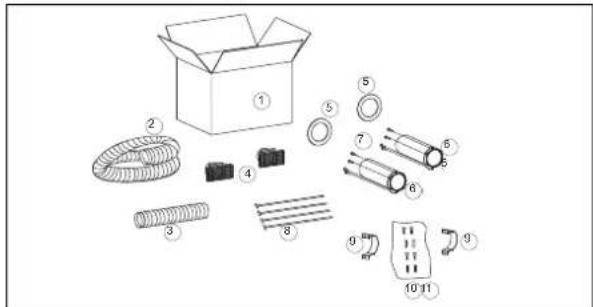

afb. b 132 133 132 13 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

		n° KIT 10 BIS
1	Doos 1 643910
2	Buis ∅ 10	1 643900
4	Opening	1 293430
5	Ring	1 644190
6	Afdckking voor de buis	1 644140
7	Bevestigingsschroef afdekking voor de buis	4 168260
8	Klemring buizen	2 46160
9	Ring	2 645750
10	Schroeven	4 8410
11	Pluggen 4 8520

INSTALLATIE

3° OPLOSSING: KIT 10 (code 643890) met KIT 10 BIS (code 645690) - BEIDE RUIMTES

N.B.: DE LEIDINGEN AANGESLOTEN OP DE OPENINGEN VOOR DE AFVOER VAN WARME LUCHT MOETEN AANGESLOTEN WORDEN ALVORENS U DE BEKLEDING MONTEERT. DEMONTEER VOOR DEZE HANDELING HET BOVENSTE GIETIJZEREN ZIJPANEEL. HET BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE INTERNE DOORSNEDE AANZIEN-LIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING.

• Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a)
• Demonteer de bovenste deel aan de achterkant (132) en verwijder de doppen ter hoogte van de uitvoeropeningen voor warme lucht (afb. b).
• Activeer de bedieningshendels voor de kanalisatie van warme lucht (13) door de bevestigingsplaatjes te verwijderen (133) (afb. b).
• Snijd de afdekking voor de buis op maat (6) aan de muurzijde (afb. c)
• Plaats de kachel in de definitieve stand.
• Verleng de aluminium buizen (2-3) voor de kanalisatie van warme lucht zonder dat u ze op de openingen van de kachel aansluit.
• Breng eerst de ring (5) en de afdekking van de buizen (6) op de aluminium buizen aan zonder dat u ze vastzet (afb. c).
• Plaats de aluminium buizen op de uitvoeropeningen voor warmte lucht aan de achterkant van de kachel (8) (afb. d).
• Hermonteer het bovenste deel aan de achterkant (132).
• Definitieve stand de afdekkingen voor de buizen (6) en bevestig ze aan en zet hem vast op de achterkant van de kachel met behulp van de bijgesloten schroeven (7) (afb. d).
• Installeer de openingen (4) en de bijbehorende aluminium buizen (2 - 3) en bevestig ze met de ring (9) en de pluggen met schroeven (10-11) aan de muur (afb. d).
• Bevestig de ringen (5) aan de muur met behulp van siliconenkit (afb. d).

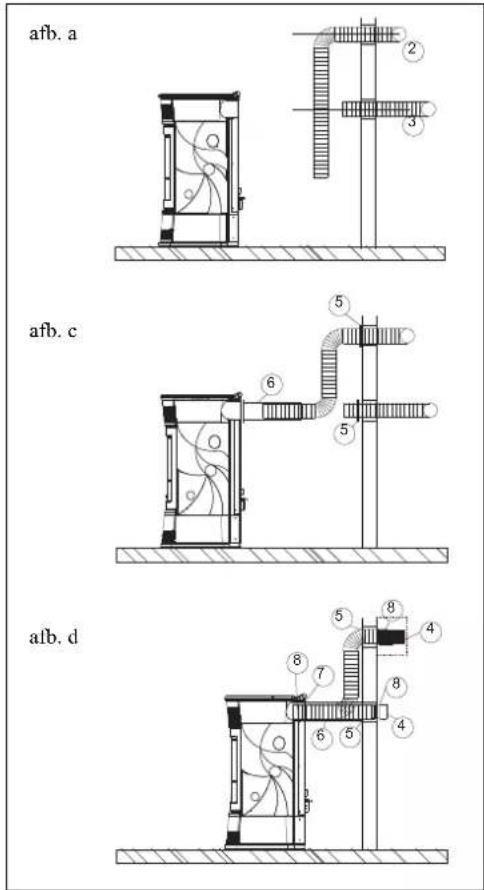

afb. a afb. c afb. d

afb. b 132 133 132 13

		n° KIT	10 KIT 10 BIS
1	Doos 1 645/40 643910
2	Buis ∅ 10	1 - 643900
3	Buis ∅ 10	1 162520 -
4	Opening	2 293430 293430
5	Ring	2 644190 644190
6	Afdekking voor de buis	2 644140 644140
7	Bevestigingsschroef afdekking voor de buis	8 168260 168260
8	Klcmring buizen	4 46160	46160
9	Ring	2	-	645750
10	Schroeven	4	-	8410
11	Pluggen	4 -	8520

GEBRUIKSAANWIJZINGEN

SYNOPTISCH PANEEL

schakelt het apparaat in en uit als u hem 2" indrukt

voor toegang tot het menu

voor de toename/afname van de verschillende instellingen

(toets pellets laden/reserve) Door de toets één keer in te drukken "informecert" hij het geheugen van de kachel dat een zak met 15 kg pellets toegevoegd is. Door de toets ingedrukt te houden wordt de reserve berekend (zie pagina 179).

Knop R: voor het variëren van de ventilatie (van 1 tot 10)

Knop L: voor het variëren van het vermogen (van 1 tot 5)

Op het DISPLAY R worden het ventilatie- en kanalisatieniveau weergegeven.

Op het DISPLAY L worden het vermogensniveau of de temperatuur en de reserve of de datum en het tijdstip weergegeven.

Turbo Functie: maakt het mogelijk om voor elk ingesteld bedrijfsvermogen het maximum vermogen van de ventilator te benutten (deze functie wordt aanbevolen in het geval van kanalisatie).

Vermogensknop Laden pellets / reserve Turbo Functie Ventilatieknop Ontvanger AfstandsbedieningDisplay L Display R

MOGELIJKE VARIATIES

STAND-BY

GG-MM-AA HH:MIN

DATUM

UUR

KG 00 HH:MIN

RESERVE

HANDMATIG

POWER P3 +/-

VERMOGEN

TURBO

AUTOMATISCH

TURBO

AIR 10

VENTILATIEVERMOGEN

AUTO SET 29 °C

OMGEVINGSTEMPERATUUR

TURBO

TURBO

Gebruiksaanwijzingen

Voor de 1ste Ontsteking is het noodzakelijk dat u zich wendt tot uw plaatselijk erkende Edilkamin Dealer, welke de kachel naar aanleiding van het soort pellets en de installatieomstandigheden zal ijken en de garantie in werking zal laten treden.

Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verflucht ruikt. Dit zal binnen korte tijd verdwijnen.

Voor het ontsteking is het hoe dan ook noodzakelijk het volgende te controleren:

=> De correcte installatie.
=> De elektrische voeding.
=> De hermetische afsluiting van het deurtje.
=> De reiniging van de vuurhaard.
De stand-by weergave op het display (datum, vermogen of knipperende temperatuur).

Pellets aan de tank toevoegen

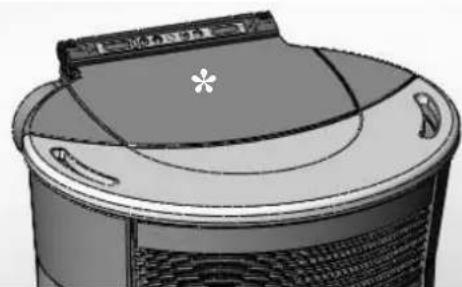

De deksel van de tank kan met behulp van een handig click-clack systeem geopend en gesloten worden door lichtjes op de bovenkant van de gietijzeren deksel te drukken *. (afb. 3).

LET OP: maak gebruik van de speciaal geleverde handschoen als u pellets aan de kachel toevoegt terwijl hij brandt en dus warm is.

Afb. 3

De vulschroef vullen.

In het geval de pelletstank helemaal leeg geraakt is, moet u de vulschroef vullen door tegelijkertijd een aantal seconden lang te drukken op de toetsen + en – (op de afstandsbediening of op het synoptische paneel). Hierna moet op het display de tekst RICARICA weergegeven worden.

Deze handeling moet worden uitgevoerd voordat u de kachel aansteekt als hij wegens gebrek aan pellets uitgegaan is.

Het is normaal dat in de tank een kleine hoeveelheid pellets achterblijft dat de vulschroef niet in staat is op de nemen.

Zuig de tank eenmaal per maand helemaal uit om de ophoping van stofresten te voorkomen.

Druk, als de kachel in stand-by staat, 2" lang op de toets 0/1 (op het synoptische paneel of op de afstandsbediening). De ontstekingsprocedure wordt nu opgestart en het bericht Start wordt weergegeven in combinatie met het aftellen van seconden (1020). Voor de ontstekingsfase is echter geen vaste duur ingesteld: de duur hiervan wordt automatisch ingekort als de kaart leest dat een aantal tests een positief resultaat opgeleverd hebben. Na ongeveer 5 minuten verschijnt de vlam.

Handmatige ontsteking

In het geval de temperatuur lager dan 3°C is, waardoor de elektrische weerstand niet kan gaan gloeien of als de weerstand tijdelijk niet functioneert, is het mogelijk om de haard te ontsteken met behulp van aanmaakblokjes.

Plaats een brandend aanmaakblokjes in de vuurhaard, sluit de deur en druk op het synoptische paneel of op de afstandsbediening op de toets 0/1.

Functioneringswijze

Handmatig: de gebruiker stelt het gewenste verbrandingsvermogen in (van 1 minimum tot 5 maximum).

Automatisch: de gebruiker stelt de gewenste temperatuur in de kamer in en de kachel,de gebruiker stelt de gewenste temperatuur in de kamer in en de kachel, nadat hij deze waarde afgelezen heeft, regelt het vermogen om deze temperatuur te kunnen bereiken. Als de temperatuur bereikt is, schakelt de kachel over naar vermogen 1.

OPMERKING betreffende de brandstof.

CHERIE-FUNNY-MOON-SPACE -VINTAGE zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter. Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen.

Houtpellets worden verkocht in zakken van 15 Kg.

Om de functionering van de kachels niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt.

Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

doorsnede : 6 millimeter – maximum lengte : 40 mm – maximum vochtigheid : 8 % - calorisch rendement : minstens 4300 kcal/kg Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachels, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert.

Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuild glas, onverbrande stoffen, ...

Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffig, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

GEBRUIKSAANWIJZINGEN

Handmatige functionering op het synoptische paneel/de afstandsbediening (optic)

Door eenmaal op de toets MENU te drukken, als de kachel functioneert of in stand-by staat, wordt op het synoptische paneel/de afstandsbediening het bericht 'Power' (met de waarde van het vermogen waarop de kachel functioneert) weergegeven. Door aan de knop L te draaien of door op de toets + op de afstandsbediening te drukken is het mogelijk het functioneringsvermogen toe te laten nemen (van Power 1 tot Power 5).

De ventilatie op het synoptische paneel instellen

Door aan de R knop te draaien stelt u, als de kachel functioneert of in stand-by staat, de ventilatie in (van 1 tot 10 voor alle vermogens).

Automatische functionering op het synoptische paneel / de afstandsbediening (optie)

Door 2 maal op de toets MENU te drukken schakelt u over van de handmatige functionering naar de automatische functionering. In dit geval stelt u de gewenste omgevingstemperatuur in (maak voor het instellen van de temperatuur van 10°C tot 29°C gebruik van de toetsen + en – of de knop L op het paneel). De kachel stelt in dit geval het functioneringsvermogen in om de ingestelde waarde te bereiken.

Als u een temperatuur instelt die lager is dan de temperatuur van de omgeving, zal de kachel overschakelen naar Power 1.

Uitdoven

Om een maximaal comfort te garanderen dooft de kachel uit terwijl de ventilatoren voor de lucht omgeving met hetzelfde vermogen blijven functioneren.

Druk 2" lang op de toets 0/1 (op het synoptische paneel of op de afstandsbediening) als de kachel functioneert. De uitdoofprocedure wordt opgestart en het terugstellen, afhankelijk van het vermogen waarop de kachel functioneerde op het moment dat de uitdooffase opgestart werd, wordt weergegeven.

De uitdooffase (welke het doel heeft de vlam te doven, te voorkomen dat onverbrande resten in de vuurhaard achterblijven en de kachel af te laten koelen) voorziet:

• De onderbreking van pelletstoevoer.
• Actieve ventilatie op hetzelfde niveau als hetgeen waarop de kachel eerder
  functioneerde.
• Motor verwijdering rook actief.

Voorkom dat u tijdens de uitdooffase de stekker uit het stopcontact verwijderd.

Klok instellen

Door 2" lang de toets MENU in te drukken en door vervolgens met behulp van de toetsen + en – de aanwijzingen van het display op te volgen, krijgt u toegang tot het Menu

'Clock'. Dit menu maakt het mogelijk om de interne klok van de elektrische kaart in te stellen. Door vervolgens op de toets MENU te drukken verschijnen achtereenvolgens de volgende gegevens, welke u dus in kunt stellen:

Dag, Maand, Jaar, Uren, Minuten, Dag van de week.

Het bericht ‘Save?’, welke u moet bevestigen door te drukken op de toets MENU, maakt het mogelijk om te controle- ren of u de handelingen op correcte wijze uitgevoerd heeft voordat u de gegevens bevestigd (nu wordt op het display het bericht ‘Save OK’ weergegeven).

Tijdprogrammeur onsteken en uitdoven tijdens de week

Door 2 seconden lang te drukken op de toets MENU op het afstandsbediening krijgt u toegang tot de instellingen van de klok. Door vervolgens te drukken op de toets + krijgt u toegang tot de functie wekelijkse tijdprogrammering, hetgeen op het display aangeduid wordt met het bericht "Program. ON/OFF".

De programmering maakt het mogelijk om een aantal ontstekingen en uitdovingen per dag in te stellen (tot maximaal dric) voor elke dag van de week.

Nadat u met behulp van de toets MENU bevestigd heeft, wordt op het display een van de volgende mogelijkheden weergegeven:

• "No Prog." (geen enkel programma ingesteld)
• "Daily program." (een enkel programma voor alle dagen)
• "Weekly program." (voor elke dag een aparte instelling) U kunt met behulp van de toetsen + en – langs de verschillende instellingen lopen.

Door met behulp van de tocts MENU de optic “Daily program.” te bevestigen kunt u het aantal programma’s (ontstekingen/uitdovingen) per dag bepalen.

Met behulp van "Daily program." geldt het ingestelde programma / de ingestelde programma's voor alle dagen van de week. Door vervolgens te drukken op de toets + is het mogelijk het volgende weer te geven:

- No Programs.

- 1ste Programma dag (een ontsteking en een uitdoving per dag), 2de Programma dag (idem) 3de Programma dag (idem). Maak gebruik van de toets MENU om de gegevens in omgekeerde volgorde te tonen.

Als u voor het 1ste programma kiest, wordt het tijdstip voor de ontsteking weergegeven.

Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen.

Bevestig met MENU.

Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU.

Op dezelfde wijze kunt u het tijdstip van de uitdovingen instellen. Door een druk op de toets MENU, als op het display het bericht "Save OK" weergegeven wordt, bevestigt u het programma.

Als u “Weekly program.” bevestigt, moet u kiezen voor de dag waarop u het programma wenst uit te laten voeren: 1 Ma; 2 Di; 3 Wo; 4 Do; 5 Vr; 6 Za; 7 Zo

U kunt met behulp van de toetsen + en – langs de dagen lopen. Kies de gewenste dag en bevestig met behulp van de toets MENU. Voer vervolgens de rest van de programmering uit op de manier die u ook voor een “Daily program.” gebruikt. Kies voor elke dag van de week of u een programmering wenst te activeren en geef hier het aantal handelingen en de tijdstippen van aan. In het geval van een fout kunt u op elk gewenst moment van de programmering het programma verlaten zonder dat u de gegevens opslaat. Druk hiervoor op de toets 0/1 waarna op het display het bericht Saved weergegeven wordt.

Opmerking over de variabiliteit van de vlam

Eventuele veranderingen in de staat van de vlam zijn afhankelijk van het gebruikte soort pellets, de normale variabiliteit van de vlam tijdens de verbranding van vaste brandstoffen en de regelmatige reiniging van de vuurhaard die automatisch door de kachel uitgevoerd wordt.

N.B. de automatische reiniging die door de kachel uitgevoerd wordt vormt geen vervanging van de noodzakelijke verwijdering van as met behulp van de stofzuiger bij koude haard voordat u de haard aansteekt.

GEBRUIKSAANWIJZINGEN

Reservesignalering pellets

De kachels zijn voorzien van een elektronische functie voor het opmeten van de hoeveelheid pellets. Dit meet-systeem, dat in de elektronische kaart geïntegreerd is, biedt de kachel de mogelijkheid om op elk gewenst moment tijdens de functionering op te meten hoeveel kg pellets in de kachel aanwezig is voordat de lading oprakt.

Voor de correcte functionering van het systeem is het belangrijk dat op het moment van de 1ste ontsteking (door de Dealer) de volgende procedure uitgevoerd wordt.

Voordat u van het systeem gebruik maakt is het noodzakelijk een hele zak houtpellets te laden en op te branden. Dit is nodig om het vulsysteem een korte inloopperiode te bieden.

Voeg vervolgens 15 kg pellets toe.

Druk vervolgens eenmaal op de toets "reserve" zodat u aan het geheugen aangeeft dat u 15 kg toegevoegd heeft.

Van nu af aan worden op het display de resterende kilo's houtpellets in afnemende hoeveelheid aangegeven (15...14...13).

Elke keer dat u houtpellets toevoegt moet u het geladen aantal aan het geheugen doorgeven. Om aan het geheugen mee te delen dat u 15 kg toegevoegd heeft, is het voldoende op de toets "pellets laden" te drukken. Indien u andere hoeveelheden toevoegt of in het geval van fouten kunt u de hoeveelheid aangeven in het menu reserve pellets, op de wijze die hieronder beschreven staat.

Druk 2" lang op de toets MENU tot het bericht SET-TINGS weergegeven wordt.

Druk vervolgens op de toets + of –, het bericht T.max.E wordt weergegeven.

Bevestig met de toets MENU. De aanwezige hoeveelheid pellets + het toegevoegde aantal wordt weergegeven (defaultwaarde 15, welke u met behulp van de toetsen +/- kunt wijzigen).

In het geval de pellets in de tank opraken, wordt de kachel geblokkeerd waarna het bericht "Stop/Flame" weergegeven wordt (zie pag. 183).

N.B.: Onthoud dat u telkens de "signalering pelletreserve" reset zodat deze functie zo betrouwbaar mogelijk is.

Neem voor overige informatie contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

GEBRUIKSAANWIJZINGEN

AFSTANDSBEDIENING cod. 633310

: toets ontsteking/uitdoving (ongeveer 1 seconde lang ingedrukt houden) deze toets kan tevens worden gebruikt om het menu programmering te verlaten

• : toets om het vermogen/de bedrijfstemperatuur toe te laten nemen (in een menu necmt de weergegeven variabele toe)
• : toets om het vermogen/de bedrijfstemperatuur af te laten nemen (in een menu neemt de weergegeven variabele af)

A : toets waarmee u op de "EASY TIMER" programmering overschakelt

M : toets waarmee u van automatisch naar handmatig en omgekeerd overschakelt

OMSCHRIJVING VAN DE SYMBOLEN OP HET DISPLAY VAN DE AFSTANDSBEDIENING

Geeft de transmissie weer van gegevens van de afstandsbediening naar de kaart.

batterijen leeg. De batterijen vervangen en de nieuwe batterijen correct aanbrengen.

toetsen vergrendeld ter voorkoming van ongewenste activeringen (druk tegelijkertijd een aantal seconden lang op "A" en "M" om de toetsen te vergrendelen/ontgrendelen).

Geeft aan dat u een ontsteking/uitdoving met het "EASY TIMER" programma aan het instellen bent.

Geeft aan dat u de opdracht doorgezonden heeft om de kachel te ontsteken.

indicator snelheidsniveau ventilatoren

indicator instelling afstandsbediening voor thermokachel op hout/water

indicator instelling afstandsbediening voor een hout-/luchtkachel

automatische functionering (op het display wordt de temperatuur weergegeven)

functie handmatige instelling (op het display wordt de waarde van het bedrijfsvermogen weergegeven)

Geeft de omgevingstemperatuur aan die door de afstandsbediening gemeten is (tijdens de technische configuratie van de afstandsbediening geeft hij de waarde aan van de ingestelde parameters).

GEBRUIKSAANWIJZINGEN

TEMPERATUUR GEMETEN DOOR DE AFSTANDSBEDIENING

De afstandsbediening is uitgerust met een interne temperatuurmeter voor het opmeten van de omgevingstemperatuur. De gemeten waarde wordt direct op het display van de afstandsbediening weergegeven.

De gemeten temperatuur wordt regelmatig aan de elektronische kaart van de inbouwhaard/kachel doorgegeven als de led zender van de afstandsbediening en de ontvangstsensor van het synoptische paneel van de inbouwhaard/kachel elkaar kunnen zien.

Als meer dan 30 minuten lang de temperatuur van de afstandsbediening niet aan de elektronische kaart van de inbouwhaard/kachel doorgegeven wordt, zal de inbouwhaard/kachel gebruik maken van de temperatuur die gemeten wordt door de temperatuurmeter aangesloten op het synoptische paneel.

KEUZE FUNCTIONERINGSWIJZE

Met behulp van een korte druk op de toet "M" kunt u langs de volgende functies lopen en ze instellen:

temperatuurinstelling tijdens automatische functionering

handmatige instelling van de vermogens

handmatige instelling van de ventilatie

HET PROGRAMMA "EASY TIMER" GEBRUIKEN

De nieuwe afstandsbediening biedt u de mogelijkheid om gebruik te maken van een nieuwe, zeer intuïttieve en snelle uurprogrammering:

• Als de kachel brandt: is het mogelijk op de afstandsbediening de uitdoving in te stellen binnen een tijdspanne van één tot twaalf uur. Op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde uitdoving weergegeven.
• Als de kachel niet brandt: is het mogelijk op de afstandsbediening de ontsteking in te stellen binnen een tijdspanne van één tot twaalf uur. Op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde ontsteking weergegeven.
• Instelling: voer de volgende procedure uit om de timer in te stellen:

a) Druk op de toets "A". Op het display wordt de icoon "Easy timer" aangegeven wordt.

weergegeven waarmee de toegang tot de programmering

b) Stel het gewenste aantal uren in met behulp van de toetsen +/-, bijvoorbeeld:

c) Richt de afstandsbediening op de ontvanger van het synoptische paneel.

d) Bevestig de programmering door een aantal seconden lang de toets "A" ingedrukt te houden. De icoon wordt niet langer weergegeven en op het display verschijnt de resterende tijd tot de ingreep van de programmering "Easy timer" op het synoptische paneel.
e) Herhaal de stappen a),b),c),d) en stel het aantal uren in op "00H" om de programmering te annuleren.

VERGRENDELING TOETSEN

Het is mogelijk om de toetsen van de afstandsbediening te vergrendelen om ongewenste en ongecontroleerde ontstekingen te voorkomen.

Druk tegelijkertijd op de toetsen A en M. Het sleutelsymbool wordt weergegeven ter indicatie dat de toetsen vergrendeld zijn. Druk wederom tegelijkertijd op de toetsen A en M om de toetsen te ontgrendelen.

GEBRUIKSAANWIJZINGEN

INDICATIE BATTERIJEN LEEG

Het oplichten van de batterijenicoon geeft aan dat de batterijen van de afstandsbediening bijna leeg zijn. Vervang ze met drie soortgelijke batterijen (size AAA 1,5V).

• Voorkom het gecombincerde gebruik van nieuwe en gedeeltelijk gebruikte batterijen in uw afstandsbediening.
• Voorkom het gecombineerde gebruik van diverse merken en soorten batterijen omdat elk soort en elk merk verschillende eigenschappen heeft.
• Voorkom het mengen van normale en oplaadbare batterijen.
• Probeer nooit om alkaline en zink-koolstof batterijen op te laden. Hierdoor kunnen ze beschadigd raken en kan de vloeistof naar buiten lopen.

GEBRUIKERSINFORMATIE

In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking".

Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden.

De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelecentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.

- De afstandsbediening produceert een infrarood signaal, de transmissieled moet voor de ontvangstled van de kachel/inbouwhaard zichtbaar zijn om een correcte doorgave mogelijk te maken. In een vrij veld zonder obstakels kan een afstand van 4-5mt worden overbrugd.

LEVENSDUUR BATTERIJEN

- De afstandsbediening functioneert op 3 alkaline 1,5V batterijen size AAA. De levensduur van de batterijen hangt af van het gebruik en overbrugt ruimschoots het gebruik van een gemiddelde gebruiker in een seizoen.

REINIGING

- De afstandsbediening moet met een vochtige dock gereinigd worden. Voorkom dat u reinigingsmiddelen of vloecistoffen direct op de afstandsbediening sproeit. Maak in ieder geval gebruik van neutrale reinigingsmiddelen zonder bestanddelen.

DE AFSTANDSBEDIENING BEHANDELEN

• Voorkom dat u de afstandsbediening blootstelt aan warmtebronnen, stoom, stof, stralen en druppels water of andere vlocistoffen.

• Behandel de afstandbediening voorzichtig, gezien de omvang kan hij beschadigd raken door hem te laten vallen.

• De bedrijfstemperatuur is: 0-40°C

• De bewaartemperatuur is: -10/+50°C
• Bedrijfsluchtvochtigheid: 20-90% R.V. zonder condens
• Beschermingsgraad: IP 40
• Gewicht van de afstandsbediening met batterijen: 160gr

MOGELIJKE STORINGEN

PROBLEEM OORZAAK OPLOSSINGEN
synoptisch paneel uit netspanning ontbreekt		controleer dat de voedingskabel aangesloten is controleer de zekering (op het stopcontact, zie op pag 160)
de afstandsbediening (optic) functioneert niet	u staat te ver bij de kachel vandaan benader de kachel
	de batterij van de afstandsbediening is leeg	controleer en vervang, indien noodzakelijk, de batterij
uitgestoten lucht niet warm teveel roet	in de warmteuitwisselaar	reinig de warmteuitwisselbaar vanuit de binnenkant van de haard met behulp van de speciale staven (zie op pag 185)
de vlam verschijnt niet (onthoud dat de vlam ongeveer 5 minuten nadat u op de toets 0/1 gedrukt heeft verschijnt)	de vulschroef is niet gevuld	Vul de vulschroef (raadpleeg de paragraaf ontsteking, zie op pag 177)
geen ontsteking	teveel onverbrande materialen in de vuurhaard	reinig de vuurhaard
“Battery check” weergegeven op het synoptische paneel	bufferbatterij op de elektronische kaart leeg	de bufferbatterij vervangen
de ontstekings-/uitdooffase wordt niet op het gewenste tijdstip opgestart	onjuiste instelling van: de tijd activering programma's activering van het dagprogramma	Controleer in overeenstemming met de aanwijzingen

TIPS IN HET GEVAL VAN STORINGEN (voor de Dealer)

1) Verific./air flow (grijpt in als de stroomsensor onvoldocende stroom verbrandingslucht opmeet) uitschakeling wegens uitblijven onderdruk in verbrandingskamer.

De stroom kan onvoldoende zijn als de deur open staat of niet hermetisch afsluit (bijv. pakking); in het geval van problemen in de aanzuiging van lucht of de verwijdering van rook; als de vuurhaard verstopt is of als de stroomsensor vuil is (reinigen met droge lucht).

De drempel van de stroomsensor controleren (binnen de parameters voor de Dealer) Het onderdrukalarm kan zich ook tijdens de ontstekingsfase voordoen.

2) Verific. extract. (grijpt in als de toerentalsensor rookverwijderaar een storing opmerkt) uitschakeling wegens een storing aan de toerentalsensor van de motor rookverwijderaar.

• controleer de functionering van de rookverwijderaar (aansluiting toerrentalsensor);
• controleer de reiniging van het rookkanaal;
• controleer de elektrische installatie (aarding).

3) Stop/Flame (rijpt in als de thermokoppel een rooktemperatuur opmeet die lager is dan een ingestelde waarde. Dit kan worden gezien als het ontbreken van de vlam) uitschakeling wegens plotselinge afname rooktemperatuur. De vlam kan ontbreken omdat

• de pellets ontbreken
• teveel pellets de vlam gedoofd hebben
• de thermostaat maximum temperatuur ingegrepen heeft (komt zelden voor aangezien dit een Overtemperatuur van de rook inhoudt).

MOGELIJKE STORINGEN

4) Block_FI/NO Start (grijpt in als binnen 15 minuten de vlam niet verschijnt of als de starttemperatuur niet bereikt is) Uitschakeling wegens verkeerde temperatuur tijdens de ontstekingsfase. Maak onderscheid tussen de volgende gevallen:

De vlam is NIET verschenen	De vlam is verschenen maar na het bericht Avvio is het bericht Block_FI/NO Start verschenen
Controleer:• de plaatsing en de reiniging van de vuurhaard• de functionering van de ontstekingsweerstand• de omgevingstemperatuur (als deze lager dan 3°C is moet u aanmaakblokjes gebruiken) en de vochtigheid. Probeer de kachel met aanmaakblokjes aan te steken.	Controleer:• de functionering van de thermokoppel• de starttemperatuur die in de parameters ingesteld is

5) Failure/Power

uitschakeling wegens het gebrek aan elektrische energie

Controleer de elektrische aansluiting en de spanningsafname.

6) Fault/RC (grijpt in als de thermokoppel defect of losgekoppeld is)

uitschakeling wegens een defecte of losgekoppelde thermokoppel

Controleer de aansluiting van de thermokoppel op de kaart: controleer de functionering tijdens een keuring bij koude kachel.

7) smoke °C/high (uitschakeling wegens overtemperatuur van de rook).

Uitschakeling wegens het overschrijden van de maximum rooktemperatuur.

Een te hoge rooktemperatuur kan te wijten zijn aan: het soort pellets, storingen in de verwijdering van rook, verstopt rookkanaal, onjuiste installatie, "drift" van de reductiemotor, geen luchtinvoer in de installatieruimte.

Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

- controleer de vochtigheid van de ontstekingsweerstand

- "Battery check": geeft aan dat de bufferbatterij vervangen moet worden

Signaleringen

De signaleringen worden weergegeven tot u op het paneel ingrijpt, door op de toets 0/1 te drukken.

We raden u aan om de kachel niet in te schakelen voordat u gecontroleerd heeft dat het probleem verholpen is.

In het geval van een blokkering is het noodzakelijk de uitschakelingsprocedure uit te vocren om de kachel weer in te kunnen schakelen (10 minuten met geluidssignaal). Druk vervolgens op de toets 0/1.

Voorkom dat u tijdens de uitdooffase wegens de blokkering van de kachel de stekker uit het stopcontact verwijderd.

Het is belangrijk dat u de Dealer het bericht doorgeeft dat op het paneel weergegeven wordt.

Wend u, in het geval van storingen die u niet onmiddellijk kunt verhelpen en voor klachten, tot de Dealer die de uw kachel in bedrijf gesteld heeft en verwijs naar het nummer op de controlecoupon en het aankoopbewijs.

ONDERHOUD

Koppel het apparaat van de elektrische voeding los voordat u een willekeurige onderhoud- swerkzaamheid uitvoert.

Regelmatig onderhoud vormt de basis een goede functionering van uw kachel.

HET NALATEN VAN OP ZIJN MINST DE SEIZOENSGEBONDEN REINIGING kan een slechte functionering veroorzaken

De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud.

DAGELIJKS ONDERHOUD

Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde kachel verricht moeten worden

Deze reiniging moet met behulp van een stofzuiger worden uitgevoerd. (zie de optics op pag. 187)

Deze procedure vereist een aantal minuten per dag.

• Open het deurtje, verwijder de aslade en leeg hem (**).
  • GOOI DE RESTEN NOOIT IN DE PELLETTANK.
• Verwijder de vuurhaard of maak hem met behulp van een spateltje schoon, verwijder de eventuele verstoppingen uit de openingen aan de zijkanten..
• Verwijder de vuurhaard (1), schraap de wanden van de vuurhaard met het spateltje en verwijder eventueel vuil uit de sleuven.
• Zuig de ruimte van de vuurhaard, reinig de contactranden en verwijder de rookdoppen (2).
• Reinig het glas, indien noodzakelijk (bij koude haard).

Zuig de warme as nooit op om schade aan de stofzuiger en brand in de woning te vermijden

Wij wijzen u crop dat het gebruik van de kachel zonder dat de verbrandingshaard gercinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

ONDERHOUD

WEKELIJKS ONDERHOUD

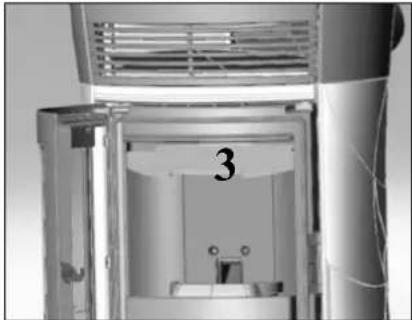

• Reinig de haard (met een borstel) nadat u de 2 rookschotten verwijderd heeft (3).
• Schud de borstel (*) onder de keramische top.
• Leeg de tank en zuig de bodem hiervan leeg.
• Hef de rookdoppen (2) op tijdens het reinigen van de vuurhaard en zuig de 4 onderstaande leidingen uit (4). NB: de borstel (*) moet volledig worden omhoog getrokken om de rookomleiding (3) opnieuw te monteren.

Elke 800 kg wordt het bericht "Mainten." weergegeven ter herinnering dat de eigenaar de rookkanalen moet laten reinigen. Het bericht kan gewist worden door 5 seconden op de toets "TURBO" te drukken.

Na 2000 kg pellets wordt het bericht "Mainten.-dealer" weergegeven. De eigenaar kan dit bericht niet wissen en moet zich dus wenden tot de dealer. Dit bericht kan in het parametermenu worden gereset.

SEIZOENSGEBONDEN ONDERHOUD (door uw Dealer)

• Algehele reiniging van de binnen- en buitenkant
  • Zorgvuldige reiniging van de warmteuitwisselbuizen
• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte
• Reiniging van de ventilatoren, mechanische controle van de spelingen en de bevestigingen
• Reiniging rookkanaal (vervanging van de pakking op de rookafvoerleiding)
• Reiniging rookkanaal (zie wekelijkse reiniging)
• Reiniging van de ventilatieruimte voor rookverwijdering, reiniging stroomsensor, controle thermokoppel.
• Reiniging, controle en verwijdering van de afzettingen op de ontstekingsweerstand, indien noodzakelijk de weerstand vervangen
• Reiniging / controle van het Synoptische Paneel
• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel
• Reiniging pelletstank en controle speling vulschroef-reductiemotor
• De pakking van het deurtje vervangen
• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving.
  In het geval u zeer regelmatig van de kachel gebruik maakt, raden we u aan om het rookkanaal eens in de 3 maanden te reinigen.

LET OP!!!

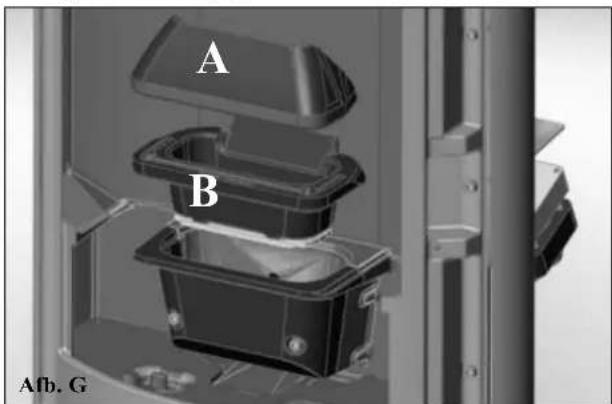

Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) op de onderste vuurhaard (B) de functionering van de kachel in gevaar brengen (afbeelding G).

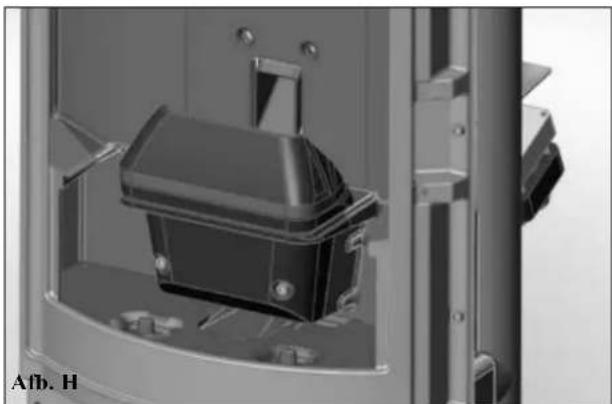

Verzeker u er dus van, voordat u de kachel aansteckt, dat de vuurhaarden op correcte wijze op elkaar aangesloten zijn, zoals aangegeven staat in (afbeelding H).

A B Afb. G

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs en de onderhoudshandleiding overhandigd heeft.
• Ventilatie van de installatieruimte.
• Het rookkanaal/de schoorsteen worden uitsluitend voor de kachel gebruikt.
• Het rookkanaal heeft: maximaal 2 bochten en is maximaal 2 meter lang horizontaal.
• de schoorsteen steekt boven de refluxzone uit.
• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.

Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.
• De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• De deur is goed afgesloten.
• De vuurhaard bevindt zich in de speciale ruimte.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHEL AANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

OPTIES

TELEFOONSCHAKELAAR VOOR ONTSTEKING OP AFSTAND (code 281900)

Het is mogelijk de kachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje (code 621240).

KIT10 voor de kanalisatie van warme lucht naar een aangrenzende ruimte met een kanalisatiebuis met een lengte van max. 1,5 mt (code 643890).

KIT10 BIS voor de kanalisatie van warme lucht naar een aangrenzende ruimte met een kanalisatiebuis met een lengte van max. 5 mt (code 645690).

REINIGINGSACCESSOIRES

Handig voor de reiniging van het keramickglas

Aszuiger zonder motor (code 275400)

Handig voor de reiniging van de haard.

Kære Hr./Fru
