GEBRUIKSAANWIJZING LOGO EDILKAMIN

NL Installatie, gebruik en onderhoud

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

OPMERKING

-Verzeker u ervan, nadat u de kachel uitgepakt heeft, dat hij integer en compleet isinhoud (bekleding, afstandsbediening, "koud" handvat, garantiebewijs, handschoen, CD/technisch blad, spatel, vochtopnemend zout, inbussleutel).

Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garantiebewijs en het aankoopbewijs mee.

- Inbedrijfstelling/keuring

Deze handeling moet absoluut uitgevoerd worden door de dealer op straffe van de verlies van het recht op garantie. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de kachel geïnstalleerd is van de inbouwkachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen.

- de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product.

- het controlenummer voor de identificatie van de kachel treft u:

- aan de bovenkant van de verpakking

- in het garantiebewijs in de vuurhaard

- op het plaatje aan de achterkant van het apparaat;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan – SOFI- Nummer BTWnummer 00192220192

Verklaart voor eigen verantwoordelijk verantwoordelijkheid:

De pelletkachel, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

KACHEL MET PELLET met het commerciële merk EDILKAMIN, genaamd LOGO

SERIE NUMMER: Ref. Gegevensplaatje Prestatieverklaring (DoP - EK 066): Ref. Gegevensplaat

Verklaart tevens dat:

De kachel met houten pellets LOGO de vereisten van de Europese richtlijnen respecteert.

2006/95/EG - Laagspanningsrichtlijn

2004/108/EG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.

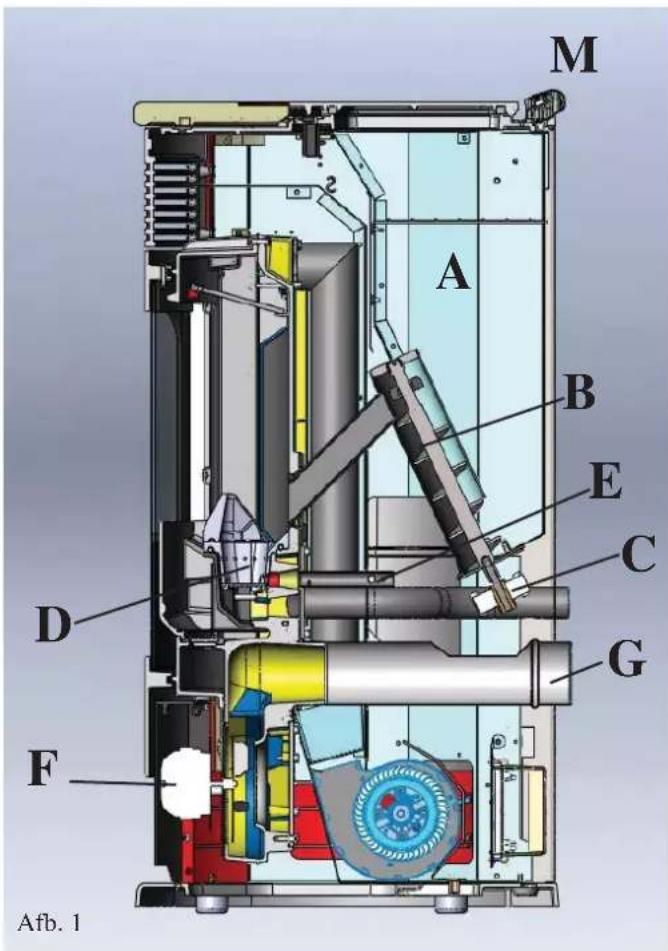

FUNCTIONERINGSPRINCIPE

De kachel LOGO produceert warme lucht door middel van de verbranding van houten pellets, op elektronische wijze aangestuurd. Hieronder wordt de functionering beschreven (De letters verwijzen allen naar de afbeelding 1). De brandstof (houtpellets) wordt vanuit de opslagtank (A) door de vulschroef (B), aangedreven door de reductiemotor (C), naar de verbrandingshaard (D) vervoerd. De houtpellets worden aangestoken met behulp van warme lucht die door een elektrische weerstand (E) geproduceerd wordt. Deze warme lucht wordt door een rookverwijderaar (F), de vuurhaard ingezogen. De rook geproduceerd door de verbranding wordt door dezelfde centrifugaalventilator uit de haard verwijderd en door de opening (G) in het lage deel aan de achterkant van de kachel uitgestoten.

De vuurhaard is bekleed met gietijzer en wordt aan de voorkant afgesloten door een deurtje van keramisch glas (gebruik voor het open het speciale "koude" handvat).

De hoeveelheid brandstof en de verwijdering van gassen/de toevoer van verbrandingslucht worden allen aangestuurd door de elektronische kaart voorzien van software met het Leonardo® systeem waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden. Op de bovenkant is een synoptisch paneel (M) geïnstalleerd dat de besturing en de weergave van de verschillende functioneringsfases mogelijk maakt. De belangrijkste fases kunnen ook met behulp van de optioneel geleverde afstandsbediening beheerd worden. De kachel is aan de achterkant voorzien van een serieel contact voor de aansluiting op remote inschakelapparatuur (met behulp van het optionele kabeltje code 640560) bijv. telefoonschakelaar, omgevingsthermostaat.

M A B E C D G F Afb. 1

VEILIGHEIDSINFORMATIE

De kachel LOGO is ontworpen voor het verwarmen van de installatieruimte door middel van de automatische verbranding van pellets in de vuurhaard aan de hand van uitstraling en de beweging van de lucht die aan de voorkant naar buiten stroomt.

- Het enige gevaar dat door het gebruik van de kachel veroorzaakt kan worden, is verbonden aan het niet opvolgen van de installatienormen, de directe aanraking met de (externe) elektrische onderdelen onder spanning, de aanraking met vuur en de warme onderdelen of de introductie van vreemde stoffen.

- Maak voor de verbranding uitsluitend gebruik van houtpellets.

- De kachels zijn voorzien van beschermingsinstallaties die de uitdoving van de kachel garanderen in het geval dat bepaalde componenten slecht functioneren. Laat dit gebeuren zonder dat u ingrijpt.

- Voor een normale functionering moet de kachel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

- Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

- Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de kachel met de schoorsteen verbindt).

- Deze onderdelen van de vuurhaard en de tank kunnen uitsluitend bij KOUDE kachel worden uitgezogen.

- Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin Edilkamin) en een doek.

• Voormijd de reiniging als de haard warm is.

- Controleer of de kachel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken wordt. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

- Tijdens de functionering van de kachel bereiken de afvoerleidingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

- Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de kachel.

- Maak NOOIT gebruik van vloeibare brandstoffen om de kachel aan te steken of het houtskool aan te wakkeren.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de kachel nooit af.

- Maak de kachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

- Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.

- De kachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.

- Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

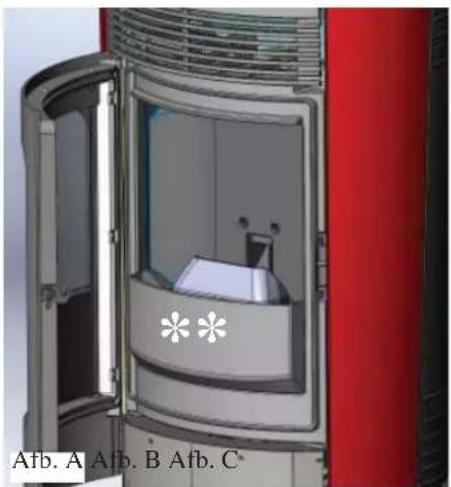

- LET OP: DE PELLETS DIE U UIT DE VUURHAARD HAALTMAGNIET IN DE TANK GESTOPTWORDEN.

AFMETINGEN EN UITRUSTINGEN

• zijkanten en bovenkant van roomwit keramiektegels
• zijkanten en bovenkant van bordeauxrode keramiektegels
• zijpanelen, bovenkant van grijze keramiektegels

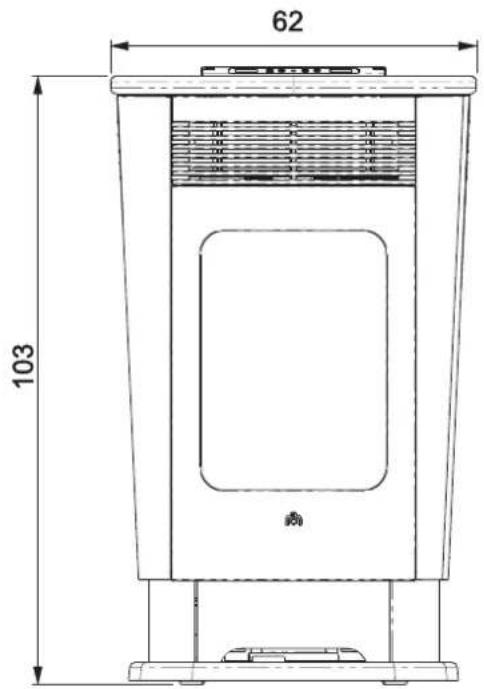

FRONT

62 103

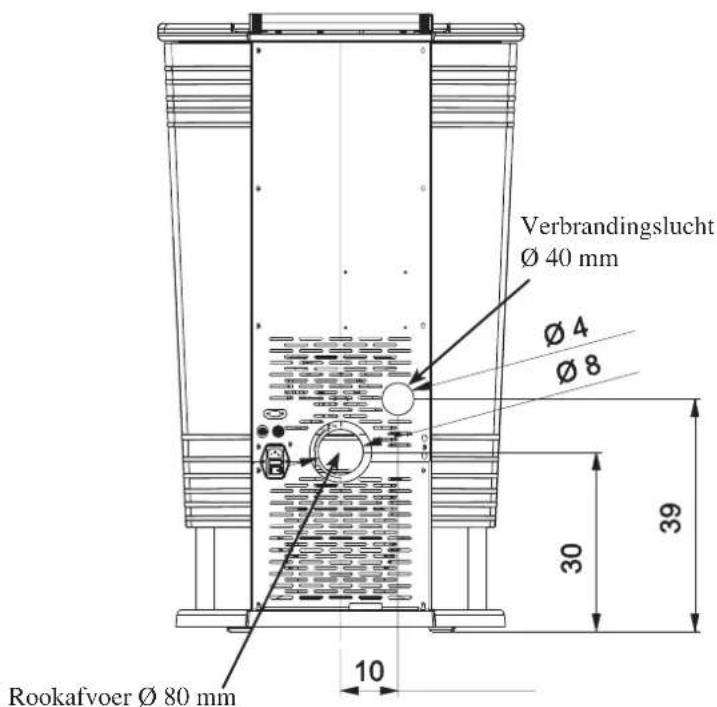

TUREG

Verbrandingslucht Ø 40 mm Ø 4 Ø 8 30 39 10 Rookafvoer Ø 80 mm

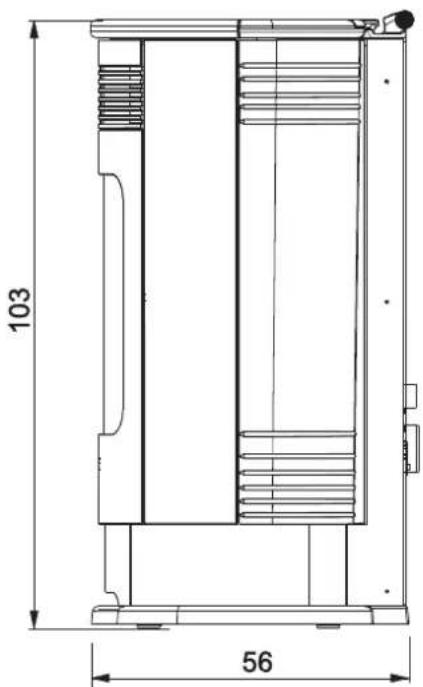

KANT

103 56

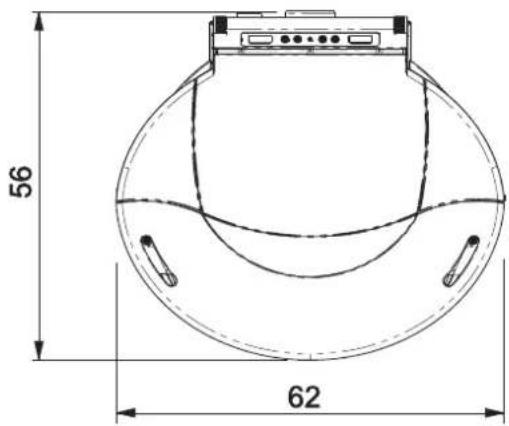

PLAN

56 62

ELEKTRONISCHE APPARATEN

LEONARDO ^ is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden. Het LEONARDO ^ systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen. De installatienormen moeten in acht worden genomen.

Het LEONARDO® systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

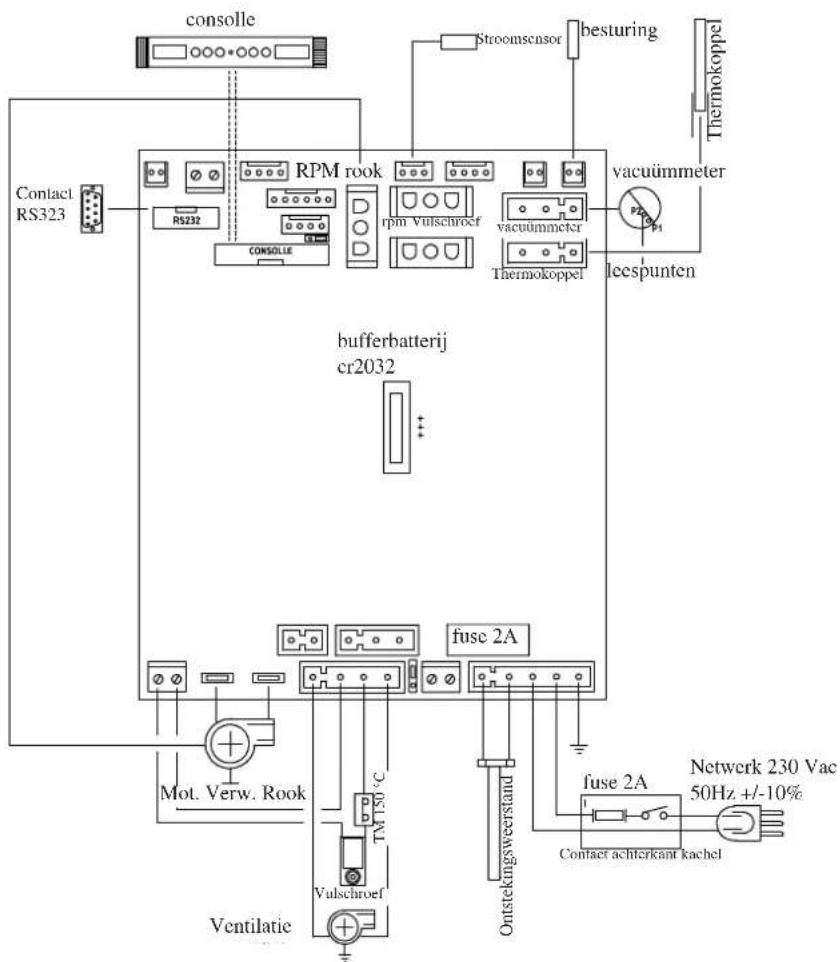

SCHALTPLAN

console Contact RS323 RS232 RPM rook Consolle rpm Vulschroef RPM rook rpm Vulschroef Stermensor besturing vacuümmeter Thermokoppel leespunten Thermokoppel bufferbatterij cr2032 Mot. Verw. Rook Vulschroef ventilatie fuse 2A TM T50 °C Onstekingsweerstand fuse 2A Netwerk 230 Vac 50Hz +/-10% Contact achterkant kachel

SERIEPOORT

Op de AUX poort is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevings-thermostaat), op de achterkant van de kachel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (code 640560).

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing in de functionering (hetgeen niet als een storing in het product maar als nromale slijtage moet worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten "Battery check". Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

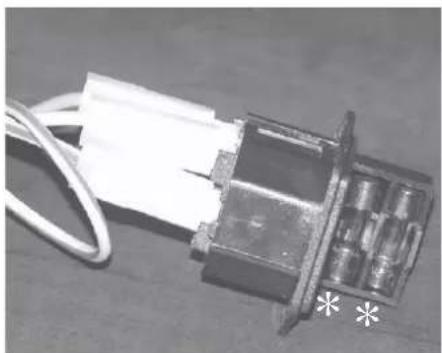

ZEKERING \*

op het contact met schakelaar aan de achterkant van de kachel zijn twee zekeringen aanwezig, eentje actief en eentje reserve.

TECHNISCHE EIGENSCHAPPEN
Nominaal vermogen 9 kW
Rendement nominaal vermogen 90,1 %
Ultstoot CO (13% O2) nominaal vermogen 0,014 %
Gewicht rook nominaal vermogen 7,75 g/s
Beperkt vermogen	2,7	kW
Rendement beperkt vermogen	90,88 %
Ultstoot CO (13% O2) beperkt vermogen	0,028 %
Gewicht rook beperkt vermogen	3,83 g/s
Maximum overtemperatuur rook	136 °C
Minimum trek	12 / 5	Pa
Autonomie min/max	8 / 28	uur
Verbruik brandstof min/max	0,6 / 2,1	kg/h
Capaciteit reservoir	20 kg
Voor ruimtes van / tot*	235 m3
Gewicht met verpakking (staal/keramiek)	202	kg
Diameter afvoerpijp rook (mannelijk)	80 mm
Diameter luchtinlaatpijp (mannelijk)	40 mm

* Het verwarmingsvolume is berekend een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.
* Het is belangrijk ook rekening te houden met de plaats van de kachel in de te verwarmen ruimte.

NB:

1) houd er rekening mee dat externe apparatuur de functionering van de elektronische kaart kan storen.
2) OPGELET: Laat het aansluiten van onderdelen onder spanning, onderhoud en/of nazicht uitsluitend door gespecialiseerde.

ELEKTRISCHE EIGENSCHAPPEN
Voeding 230Vac +/- 10% 50 Hz
Schakelaar on/off ja
Gemiddeld geabsorbeerd vermogen 100 W
Geabsorbeerd vermogen tijdens ontsteking 400 W
Frequentie afstandsbediening (optic) infrarood
Beveiliging op hoofdvoeding * (zie pag. 95)	Zekering 2AT, 250 Vac 5x20
Beveiliging op elektronische kaart *	Zekering 2AT, 250 Vac 5x20

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich het recht voor zonder mededeling en naar onherroepelijk oordeel de producten te kunnen wijzigen.

Bevindt zich op de rookafvoer en meet de temperatuur van de rook op. Controleert met behulp van ingestelde parameters de ontsteking, de functionering en de uitdoving van de haard.

• LUCHTSTROOMSENSOR:

Geplaatst op het aspiratiekanaal, grijpt in als de stroom van de verbrandingslucht niet correct is waardoor dus depressieproblemen in het rookcircuit veroorzaakt worden. Hierdoor zal de kachel worden uitgeschakeld.

• VEILIGHEIDSTHERMOSTAAT:

Grijpt in als de temperatuur in de kachel te hoog is. Blokkeert het laden van pellets waardoor de kachel uitgaat.

MONTAGE BEKLEDING

Bijgevoegde schroeven, bouten en moeren:

nr. 2 Beugels boven bevestiging keramiektegel (K - Afb. 3-4)

nr. 2 Beugels onder bevestiging keramiektegel(N1 - Afb. 7)

nr. 4 Vlakke beugels afstelling keramiek (X - Afb. 4)

nr. 4 Hoekbeugels afstelling keramiek (N - Afb. 4)

nr. 4 Zelfborgende schroeven 4,2 x 9,5

nr. 12 Geribbelde pennen

nr. 4 Schroeven M5 x 8

nr. 4 Afstandsblokjes (N2 - afb. 7)

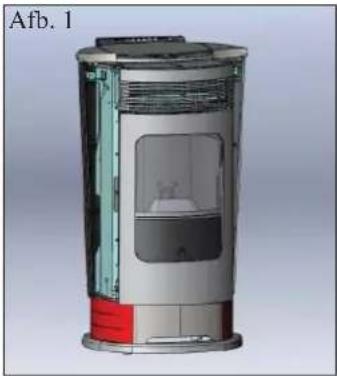

Afb. 1

Deze afbeelding toont de uitgepakte kachel.

Afb. 2

Op het moment van de levering is het metalen deel van de bekleding van de zijkanten onder (A) al gemonteerd.

DE KERAMIEKTEGELS OP DE ZIJKANTEN MONTEREN Afb. 3

- De beugels voor de bevestiging van de keramiektegels (K) bovenaan op de achterkant van de tegels aanbrengen. Richt de pijl naar de voorkant van de kachel en zet ze in de voorziene openingen vast met de meegeleverde pennen.

N.B.: monteer de keramiektegels op de zijkanten met de gleuf naar de voorkant van de kachel gericht (S - afb. 7).

Aan de binnenkant is tevens rechts of links aangegeven.

Afb. 4

- Bevestig de vlakke beugel voor het afstellen van de keramiektegel (X) met behulp van de meegeleverde schroeven 4,2 x 9,5 aan de hoekbeugel voor het afstellen van de keramiektegel (N).

Afb. 5 - 6

- Bevestig de eerder gemonteerde beugels (N - X) op de bovenste beugel voor de bevestiging van de keramiektegel (K) en zet ze met de meegeleverde pennen vast in de openingen.

Afb. 7

- De beugels voor de bevestiging van de keramiektegels (N1) onderaan op de achterkant van de tegels aanbrengen. Richt de pijl naar de voorkant van de kachel en door ze met behulp van de meegeleverde pennen in de openingen vast te zetten.

Afb. 8 - 9

- Breng de onderkant van de keramiektegel aan en monteer de beugel onder voor de bevestiging van de keramiektegel (N1) op de pennen (P) in de structuur van de kachel.

- Voltooi de handeling door de bovenkant van de keramiektegel aan te brengen en de beugels (X-N) in de voorziene openingen op de top vast te schroeven (met behulp van de meegeleverde schroeven M5x8 - V).

LET OP: CONTROLEER OF HET DEURTJE TIJDENS HET OPENEN DE KERAMIEKTEGELS OP DE ZIJKANTEN NIET RAAKT.

CONTROLEER DE BEVESTIGING VAN DE KERA- MIEKTEGELS OP DE GIETIJZEREN ZIJPANELEN EN VERRICHT EVENTUEEL DE NOODZAKELIJKE AFSTELLINGEN MET BEHULP VAN DE SCHROEVEN (V) EN DE BEUGELS (N-X). GEBRUIK, INDIEN NOODZAKELIJK, DE MEEGELE- VERDE AFSTANDSBLOKJES (N2).

MONTAGE TOP VAN KERAMIEK

Afb. 10

Plaats de top van keramiek (T) op de bovenkant van gietijzer en centreer hem op de holtes erin.

Raadpleeg, voor zover dit niet uitdrukkelijk aangegeven staat, de wetgeving die in uw land van kracht is. aadpleeg in Italië de norm UNI 10683 in combinatie met de regionale of ASL bepalingen. In het geval van een installatie in een appartementencomplex moet u van te voeren de beheerder om toestemming vragen.

CONTROLE COMPATIBILITEIT MET ANDERE INSTALLATIES

De kachel mag NOOIT in een ruimte met extractoren, type B verwarmingsinstallaties en andere apparaten, die de correcte functionering in gevaar kunnen brengen, worden geïnstalleerd. Zie de norm UNI 10683.

CONTROLE ELEKTRISCHE AANSLUITING

(breng de stekkerdoos op een bereikbare plek aan)

De kachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de kachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slecht functionerend aardecircuit.

PLAATSING

Voor een correcte functionering moet de kachel waterpas worden geplaatst. Controleer het draagvermogen van de vloer.

VEILIGE AFSTANDEN VOOR BRANDWERING

De kachel moet in overeenstemming met de volgende veiligheidsvoorwaarden worden geinstalleerd:

• minimum afstand aan de achter
• en zijkanten van 20 cm tot ontvlambare materialen.
• aan de voorkant van de kachel moeten licht ontvlambare materialen op een afstand van minstens 80 cm worden geplaatst.
  Als het niet mogelijk is de hierboven aangegeven afstanden toe te passen, is het noodzakelijk technische en bouwkundige voorzorgsmaatregelen te treffen om brandgevaar te voorkomen.
  In het geval van de aansluiting op een houten wand of een wand van andere ontvlambare materialen, is het noodzakelijk de rookafvoerleiding te isoleren.

LUCHTINLAAT

De ruimte waarin de kachel staat moet absoluut een luchtinlaat hebben met een opening van minstens 80 cm ^2 , om erzeker van te zijn dat er voldoende de verbrandingslucht is. De kachel kan ook lucht aanvoeren door een rechtstreekse verbinding naar buiten via een verlengstuk op de stalen buismet een diameter van 4 cm. In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbijeen minimale vrije doorgang van 12cm ^2 is gewaarborgd. De buis moet korter zijn dan 1 meter en mag geen bochtenhebben. De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming In ieder geval helemaal luchtinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm ^2 gewaarborgd worden. Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige doorsnede van 12 cm ^2 niet beperkt.

ROOKAFVOER

Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt).

Het afvoeren van de rook vindt plaats door een opening aan de achterkant met een doorsnede van 8 cm. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertificeerd. De leiding moet hermetisch afgesloten zijn.

Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen).

Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van twee bochten met een max. wijdte van 90° is toegestaan.

Het is noodzakelijk (als de afvoer niet naar een schoorsteen loopt) een verticaal stuk van minstens 1,5 m en een windscherm te installeren (referentie UNI 10683).

Het verticale kanaal kan zowel intern als extern zijn.

Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn.

Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. De schoorstenen en rookkanalen waar apparaten voor de verbranding van vaste brandstoffen op aangesloten zijn, moeten eenmaal per jaar geveegd worden (controleer of in uw land dit per wet geregeld is). Een onregelmatige controle en reiniging zorgen ervoor dat het gevaar voor schoorsteenbrand toeneemt. Voer in dit geval de volgende handelingen uit: voorkom het blussen met water; leeg de pelletstank; Neem na een brand contact op met gespecialiseerd personeel voordat u het apparaat weer aansteekt.

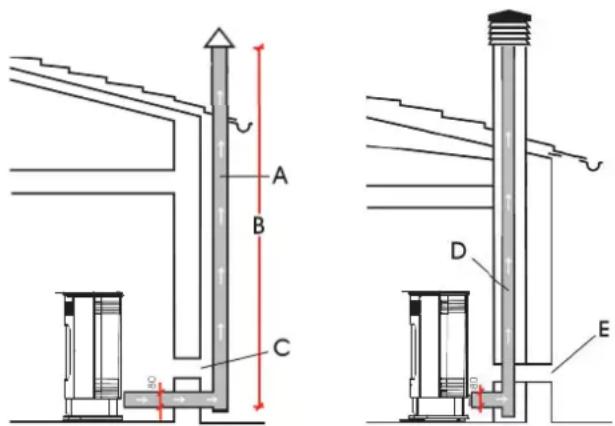

TYPISCHE GEVALLEN

Afb. 1

Afb.

A: geïsoleerde stalen schoorsteen
B: minimum hoogte 1,5 m en in ieder geval boven de dakgoot.
C-E: luchttoevoer naar omgeving (minimum doorsnede 80 cm²)
D: stalen rookkanaal in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst buiten het bereik van refluxzones, boven de nokbalk en buiten het bereik van reflux gebieden.

1ste Ontsteking/Test ten laste van de geautoriseerde dealer Edilkamin

De inbedrijfstelling moet uitgevoerd worden zoals voorgeschreven door de norm UNI 10683.

Deze norm duidt aan welke controlewerkzaamheden moeten uitgevoerd worden om de correcte werking van het systeem te garanderen.

Gebruiksaanwijzingen

Voor de 1ste Ontsteking is het noodzakelijk dat u zich wendt tot uw plaatselijk erkende Edilkamin Dealer, welke de kachel naar aanleiding van het soort pellets en de installatieomstandigheden zal ijken en de garantie in werking zal laten treden.

Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verfl ucht ruikt. Dit zal binnen korte tijd verdwijnen.

Voor het ontsteking is het hoe dan ook noodzakelijk het volgende te controleren:

• De correcte installatie.
• De elektrische voeding.
• De hermetische afsluiting van het deurtj
• De reiniging van de vuurhaard.
• De stand-by weergave op het display (datum, vermogen of knipperende temperatuur).

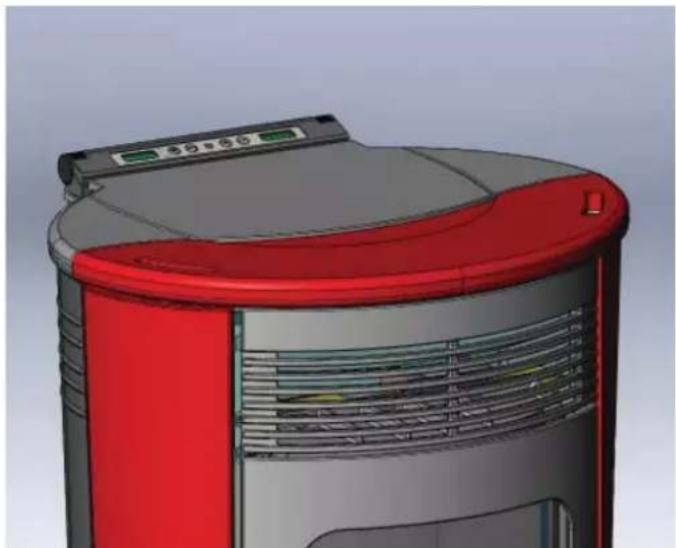

CPELLETS AAN DE TANK TOEVOEGEN

De deksel van de tank kan met behulp van een handig clickclack systeem geopend en gesloten worden door lichtjes op de bovenkant van de gietijzeren deksel te drukken (Afb. 1-2).

LETOP:

maak gebruik van de speciaal geleverde handschoen als u pellets aan de kachel toevoegt terwijl hij brandt en dus warm is.

LOGO zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter.

Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen. Houtpellets worden verkocht in zakken van 15 Kg. Om de functionering van de kachels niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

doorsnede : 6 millimeter

maximum lengte : 40 mm

maximum vochtigheid : 8 %

calorisch rendement : minstens 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachels, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuill glas, onverbrande stoffen, ... Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffi g, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

GEBRUIKSAANWIJZINGEN

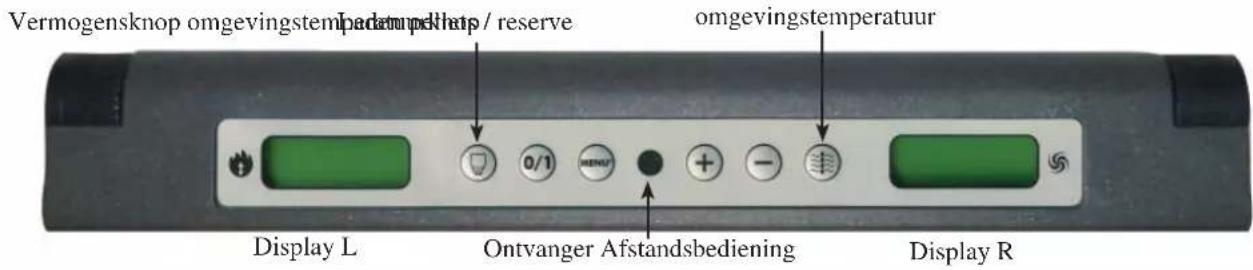

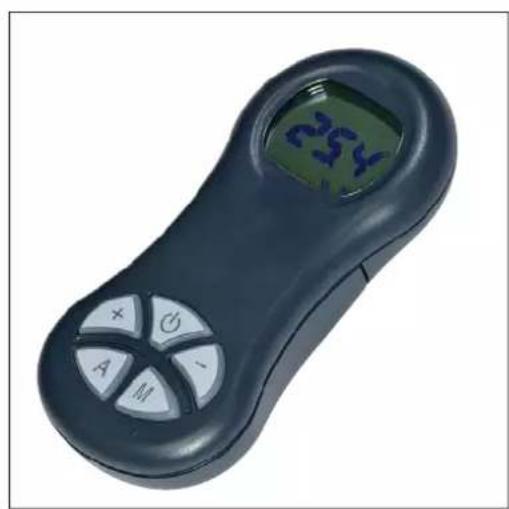

SYNOPTISCH PANEEL

schakelt het apparaat in en uit als u hem 2" indrukt

voor toegang tot het menu

voor de toename van de verschillende instellingen

voor de afname van de verschillende instellingen

(toets pellets laden/reserve) Door de toets één keer in te drukken "informeert" hij het geheugen van de kachel dat een zak met 15 kg pellets toegevoegd is. Door de toets ingedrukt te houden wordt de reserve berekend.

Knop R: voor het variëren van omgevingstemperatuur Knop L: voor het variëren van het vermogen (van 1 tot 5)

Op het DISPLAY R worden het omgevingstemperatuur Op het DISPLAY L worden het vermogensniveau of de temperatuur en de reserve of de datum en het tijdstip weergegeven geeft de omgevingstemperatuur gemeten door de meter

Vermogensknop omgevingstemperatuur omgevingstemperatuur display L Ontvanger Afstandsbediening Display R

MOGELIJKE VARIATIES

STAND-BY

GG-MM-AA HH:MIN

DATUM UUR

HANDMATIG

POWER P3 +/-

VERMOGEN

KG 00 HH:MIN

RESERVE

TEMP. AIR 20.0 °C

OMGEVINGSTEM- PERATUUR

TEMP. AIR 20.0 °C

OMGEVINGSTEM- PERATUUR

AUTO SET 29 °C

OMGEVINGSTEM- PERATUUR

TEMP. AIR 20.0 °C

OMGEVINGSTEM- PERATUUR

De vulschroef vullen.

In het geval de pelletstank helemaal leeg geraakt is, moet u de vulschroef vullen door tegelijkertijd een aantal seconden lang te drukken op de toetsen + en – (op de afstandsbediening of op het synoptische paneel). Hierna moet op het display de tekst RICARICA weergegeven worden. Deze handeling moet worden uitgevoerd voordat u de kachel aansteekt als hij wegens gebrek aan pellets uitgegaan is. Het is normaal dat in de tank een kleine hoeveelheid pellets achterblijft dat de vulschroef niet in staat is op de nemen. Zuig de tank eenmaal per maand helemaal uit om de ophoping van stofresten te voorkomen.

Druk, als de kachel in stand-by staat, 2" lang op de toets 0/1 (op het synoptische paneel of op de afstandsbediening). De ontstekingsprocedure wordt nu opgestart en het bericht Start wordt weergegeven in combinatie met het aftellen van seconden (1020). Voor de ontstekingsfase is echter geen vaste duur ingesteld: de duur hiervan wordt automatisch ingekort als de kaart leest dat een aantal tests een positief resultaat opgeleverd hebben. Na ongeveer 5 minuten verschijnt de vlam.

Handmatige ontsteking

In het geval de temperatuur lager dan 3°C is, waardoor de elektrische weerstand niet kan gaan gloeien of als de weerstand tijdelijk niet functioneert, is het mogelijk om de haard te ontsteken met behulp van aanmaakblokjes. Plaats een brandend aanmaakblokjes in de vuurhaard, sluit de deur en druk op het synoptische paneel of op de afstandsbediening op de toets 0/1.

Functioneringswijze

Handmatig: de gebruiker stelt het gewenste verbrandingsvermogen in (van 1 minimum tot 5 maximum).

Automatisch: de gebruiker stelt de gewenste temperatuur in de kamer in en de kachel, de gebruiker stelt de gewenste temperatuur in de kamer in en de kachel, nadat hij deze waarde afgelezen heeft, regelt het vermogen om deze temperatuur te kunnen bereiken. Als de temperatuur bereikt is, schakelt de kachel over naar vermogen 1.

Handmatige functionering op het synoptische paneel/de afstandsbediening (optie)

Door eenmaal op de toets MENU te drukken, als de kachel functioneert of in stand-by staat, wordt op het synoptische paneel/de afstandsbediening het bericht 'Power' (met de waarde van het vermogen waarop de kachel functioneert) weergegeven. Door aan de knop L te draaien of door op de toets + op de afstandsbediening te drukken is het mogelijk het functioneringsvermogen toe te laten nemen (van Power 1 tot Power 5).

Automatische functionering op het synoptische paneel/de afstandsbediening (optie)

Door 2 maal op de toets MENU te drukken schakelt u over van de handmatige functionering naar de automatische functionering. In dit geval stelt u de gewenste omgevingstemperatuur in (maak voor het instellen van de temperatuur van 10°C tot 29°C gebruik van de toetsen + en – of de knop R op het paneel). De kachel stelt in dit geval het functioneringsvermogen in om de ingestelde waarde te bereiken. Als u een temperatuur instelt die lager is dan de temperatuur van de omgeving, zal de kachel overschakelen naar Power 1.

Uitdoven

Om een maximaal comfort te garanderen dooft de kachel uit terwijl de ventilatoren voor de lucht omgeving met hetzelfde vermogen blijven functioneren.

Druk 2" lang op de toets 0/1 (op het synoptische paneel of op de afstandsbediening) als de kachel functioneert. De uitdo- ofprocedure wordt opgestart en het terugstellen, afhankelijk van het vermogen waarop de kachel functioneerde op het moment dat de uitdooffase opgestart werd, wordt weergegeven. De uitdooffase (welke het doel heeft de vlam te doven, te voorkomen dat onverbrande resten in de vuurhaard achterblijven en de kachel af te laten koelen) voorziet:

- De onderbreking van pelletstoevoer.

- Actieve ventilatie op hetzelfde niveau als hetgeen waarop de kachel eerder functioneerde.

- Motor verwijdering rook actief.

Voorkom dat u tijdens de uitdooffase de stekker uit het stopcontact verwijderd.

Klok instellen

Door 2" lang de toets MENU in te drukken en door vervolgens met behulp van de toetsen + en – de aanwijzingen van het display op te volgen, krijgt u toegang tot het Menu 'Clock'. Dit menu maakt het mogelijk om de interne klok van de elektrische kaart in te stellen. Door vervolgens op de toets MENU te drukken verschijnen achtereenvolgens de volgende gegevens, welke u dus in kunt stellen: Dag, Maand, Jaar, Uren, Minuten, Dag van de week. Het bericht 'Save?', welke u moet bevestigen door te drukken op de toets MENU, maakt het mogelijk om te controleren of u de handelingen op correcte wijze uitgevoerd heeft voordat u de gegevens bevestigd (nu wordt op het display het bericht 'Save OK' weergegeven).

Tijdprogrammeur onsteken en uitdoven tijdens de week Door 2 seconden lang te drukken op de toets MENU op het afstandsbediening krijgt u toegang tot de instellingen van de klok. Door vervolgens te drukken op de toets + krijgt u toegang tot de functie wekelijkse tijdprogrammering, hetgeen op het display aangeduid wordt met het bericht "Program. ON/OFF". De programmering maakt het mogelijk om een aantal ontstekingen en uitdovingen per dag in te stellen (tot maximaal drie) voor elke dag van de week. Nadat u met behulp van de toets MENU bevestigd heeft, wordt op het display een van de volgende mogelijkheden weergegeven:

- "No Prog." (geen enkel programma ingesteld)

- "Daily program." (een enkel programma voor alle dagen)

- "Weekly program." (voor elke dag een aparte instelling) U kunt met behulp van de toetsen + en – langs de verschillende instellingen lopen. Door met behulp van de toets MENU de optie "Daily program." te bevestigen kunt u het aantal programma's (ontstekingen/ uitdovingen) per dag bepalen. Met behulp van "Daily program." geldt het ingestelde programma / de ingestelde programma's voor alle dagen van de week. Door vervolgens te drukken op de toets + is het mogelijk het volgende weer te geven:

- No Programs.

- 1ste Programma dag (een ontsteking en een uitdoving per dag), 2de Programma dag (idem) 3de Programma dag (idem). Maak gebruik van de toets MENU om de gegevens in omgekeerde volgorde te tonen. Als u voor het 1ste programma kiest, wordt het tijdstip voor de ontsteking weergegeven. Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU. Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU. Op dezelfde wijze kunt u het tijdstip van de uitdovingen instellen. Door een druk op de toets MENU, als op het display het bericht "Save OK" weergegeven wordt, bevestigt u het programma.

Als u “Weekly program.” bevestigt, moet u kiezen voor de dag waarop u het programma wenst uit te laten voeren: 1 Ma; 2 Di; 3 Wo; 4 Do; 5 Vr; 6 Za; 7 Zo U kunt met behulp van de toetsen + en – langs de dagen lopen. Kies de gewenste dag en bevestig met behulp van de toets MENU. Voer vervolgens de rest van de programmering uit op de manier die u ook voor een “Daily program.” gebruikt. Kies voor elke dag van de week of u een programmering wenst te activeren en geef hier het aantal handelingen en de tijdstippen van aan. In het geval van een fout kunt u op elk gewenst moment van de programmering het programma verlaten zonder dat u de gegevens opslaat. Druk hiervoor op de toets 0/1 waarna.

Opmerking over de variabiliteit van de vlam

Eventuele veranderingen in de staat van de vlam zijn afhankelijk van het gebruikte soort pellets, de normale variabiliteit van de vlam tijdens de verbranding van vaste brandstoffen en de regelmatige reiniging van de vuurhaard die automatisch door de kachel uitgevoerd wordt. N.B. de automatische reiniging die door de kachel uitgevoerd wordt vormt geen vervanging van de noodzakelijke verwijdering van as met behulp van de stofzuiger bij koude haard voordat u de haard aansteekt.

Reservesignalering pellets

De kachels zijn voorzien van een elektronische functie voor het opmeten van de hoeveelheid pellets. Dit meetsysteem, dat in de elektronische kaart geïntegreerd is, biedt de kachel de mogelijkheid om op elk gewenst moment tijdens de functionering op te meten hoeveel kg pellets in de kachel aanwezig is voordat de lading oprakt. Voor de correcte functionering van het systeem is het belangrijk dat op het moment van de 1ste ontsteking (door de Dealer) de volgende procedure uitgevoerd wordt. Voordat u van het systeem gebruik maakt is het noodzakelijk een hele zak houtpellets te laden en op te branden. Dit is nodig om het vulsysteem een korte inloopperiode te bieden. Voeg vervolgens 15 kg pellets toe. Druk vervolgens eenmaal op de toets “reserve” zodat u aan het geheugen aangeeft dat u 15 kg toegevoegd heeft. Van nu af aan worden op het display de resterende kilo’s houtpellets in afnemende hoeveelheid aangegeven (15...14...13).

Elke keer dat u houtpellets toevoegt moet u het geladen aantal aan het geheugen doorgeven. Om aan het geheugen mee te delen dat u 15 kg toegevoegd heeft, is het voldoende op de toets “pellets laden” te drukken. Indien u andere hoeveelheden toevoegt of in het geval van fouten kunt u de hoeveelheid aangeven in het menu reserve pellets, op de wijze die hieronder beschreven staat.

Druk 2” lang op de toets MENU tot het bericht SETTINGS weergegeven wordt. Druk vervolgens op de toets + of –, het bericht T.max.E wordt weergegeven. Bevestig met de toets MENU. De aanwezige hoeveelheid pellets + het toegevoegde aantal wordt weergegeven (defaultwaarde 15, welke u met behulp van de toetsen +/- kunt wijzigen). In het geval de pellets in de tank opraken, wordt de kachel geblokkeerd waarna het bericht “Stop/Flame” weergegeven wordt (zie pag. 107).

N.B.: Onthoud dat u telkens de “signalering pelletreserve” reset zodat deze functie zo betrouwbaar mogelijk is.

Neem voor overige informatie contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

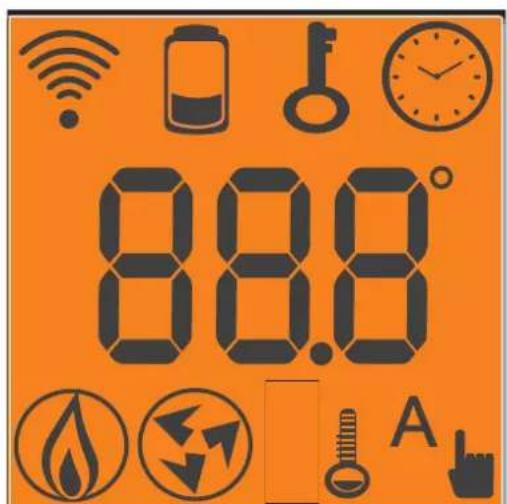

Legenda toetsen en dispaly:

: toets ontsteking/uitdoving

+ : toets om het vermogen/de bedrijfstemperatuur toe te laten nemen (in een menu neemt de weergegeven variabele toe)

- : toets om het vermogen/de bedrijfstemperatuur af te laten nemen (in een menu necmt de weergegeven variabele af)

A : toets waarmee u op de "EASY TIMER" programmering overschakelt

M : toets waarmee u van automatisch naar handmatig en omgekeerd overschakelt

Geeft de transmissie weer van gegevens van de afstandsbediening naar de kaart.

toetsen vergrendeld ter voorkoming van ongewenste active- ringen (druk tegelijkertijd een aantal seconden lang op "A" en "M" om de toetsen te vergrendelen/ontgrendelen).

batterij op (3 alkaline batterijen mini stilo)

Geeft de omgevingstemperatuur aan die door de afstandsbediening gemeten is (tijdens de technische configuratie van de afstandsbediening geeft hij de waarde aan van de ingestelde parameters).

Geeft aan dat u de opdracht doorgezonden heeft om de kachel te ontsteken.

88.8°

indicator snelheidsniveau ventilatoren

indicator instelling afstandsbediening voor een hout-/luchtka-chel

automatische functionering

(op het display wordt de temperatuur weergegeven)

functie handmatige instelling (op het display

wordt de waarde van het bedrijfsvermogen weergegeven)

TEMPERATUUR GEMETEN DOOR DE AFSTANDSBEDIENING

De afstandsbediening is uitgerust met een interne temperatuurmeter voor het opmeten van de omgevingstemperatuur. De gemeten waarde wordt direct op het display van de afstandsbediening weergegeven. De gemeten temperatuur wordt regelmatig aan de elektronische kaart van de inbouwhaard/kachel doorgegeven als de led zender van de afstandsbediening en de ontvangstsensor van het synoptische paneel van de inbouwhaard/kachel elkaar kunnen zien. Als meer dan 30 minuten lang de temperatuur van de afstandsbediening niet aan de elektronische kaart van de inbouwhaard/ kachel doorgegeven wordt, zal de inbouwhaard/kachel gebruik maken van de temperatuur die gemeten wordt door de temperatuurmeter aangesloten op het synoptische paneel.

KEUZE FUNCTIONERINGSWIJZE

Met behulp van een korte druk op de toet "M" kunt u langs de volgende functies lopen en ze instellen:

temperatuurinstelling tijdens automatische functionering

handmatige instelling van de vermogens

handmatige instelling van de ventilatie

Met behulp van de afstandsbediening kunt u een intuïtieve en snelle uurprogrammering gebruiken:

• Als de kachel aan staat: u kunt een uitdoving instellen na één tot twaalf uur; op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde uitdoving weergegeven.
• Als de kachel uit staat: u kunt een ontsteking instellen na één tot twaalf uur; op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde ontsteking weergegeven.

- Instelling: voer de volgende procedure uit om de timer in te stellen:

a) Druk op de toets "A". Op het display wordt de icoon 📄 weergegeven waarmee de toegang tot de programmering "Easy timer" aangegeven wordt.
b) Stel het gewenste aantal uren in met behulp van de toetsen +/-, bijvoorbeeld:

c) Richt de afstandsbediening op de ontvanger van het synoptische paneel.
d) Bevestig de programmering door de toets "A" een aantal seconden lang ingedrukt te houden. Het symbool □verdwijnt en op het synoptische paneel wordt de resterende tijd tot het geprogrammeerde onderhoud weergegeven.
d) Bevestig de programmering door een aantal seconden lang de toets "A" ingedrukt te houden. De icoon

VERGRENDELING TOETSEN

Het is mogelijk om de toetsen van de afstandsbediening te vergrendelen om ongewenste en ongecontroleerde ontstekingen te voorkomen. Druk tegelijkertijd op de toetsen A en M. Het sleutelsymbool wordt weergegeven ter indicatie dat de toetsen vergrendeld zijn. Druk wederom tegelijkertijd op de toetsen A en M om de toetsen te ontgrendelen.

INDICATIE BATTERIJEN LEEG

Het oplichten van de batterijenicoon geeft aan dat de batterijen van de afstandsbediening bijna leeg zijn. Vervang ze met drie soortgelijke batterijen (size AAA 1,5V).

• Voorkom het gecombineerde gebruik van nieuwe en gedeeltelijk gebruikte batterijen in uw afstandsbediening.
• Voorkom het gecombineerde gebruik van diverse merken en soorten batterijen omdat elk soort en elk merk verschillende eigenschappen heeft.
• Voorkom het mengen van normale en oplaadbare batterijen.
• Probeer nooit om alkaline en zink-koolstof batterijen op te laden. Hierdoor kunnen ze beschadigd raken en kan de vloeistof naar buiten lopen.

GEBRUIKERSINFORMATIE

In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking". Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden. De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelcentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.

ONDERHOUD

Koppel het apparaat van de elektrische voeding los voordat u een willekeurige onderhoudswerkzaamheid uitvoert. Regelmatig onderhoud vormt de basis een goede functionering van uw kachel.

HETNALATEN VAN OPZIJN MINSTDE SEIZOENSGEBONDEN REINIGINGkan een slechte functionering veroorzaken. De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud.

DAGELIJKS ONDERHOUD

Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde kachel verricht moeten worden

• Deze reiniging moet met behulp van een stofzuiger worden uitgevoerd. (zie de opties op pag. 109)
• Deze procedure vereist een aantal minuten per dag.
• Open het deurtje, verwijder de aslade en leeg hem (** - fig. A).

GOOI DE RESTEN NOOIT IN DE PELLETTANK.

• Verwijder de vuurhaard of maak hem met behulp van een spateltje schoon, verwijder de eventuele verstoppingen uit de openingen aan de zijkanten.
• Verwijder de vuurhaard (1 - fig. B), schraap de wanden van de vuurhaard met het spateltje en verwijder eventueel vuil uit de sleuven.
• Zuig de ruimte van de vuurhaard, reinig de contactranden en verwijder de rookdoppen (2 - fig. C).
• Reinig het glas, indien noodzakelijk (bij koude haard).

Zuig de warme as nooit op om schade aan de stofzuiger en brand in de woning te vermijden

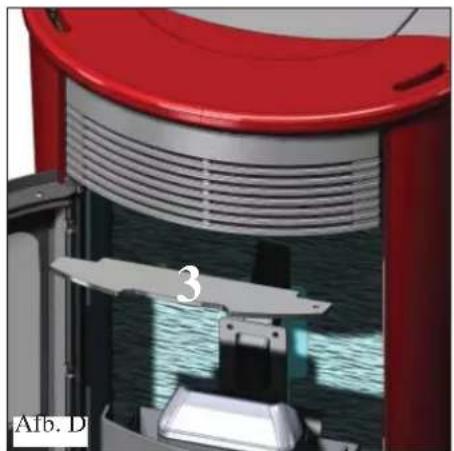

• Reiniging van de haard na het verwijderen van de rookomleiding (3 - fig. D).
• Schud de borstel (* - fi g. E) onder de keramische top.
• Leeg de tank en zuig de bodem hiervan leeg.
• Hef de rookdoppen (2 - fig. F) op tijdens het reinigen van de vuurhaard en zuig de 4 onderstaande leidingen uit (4 - fig. F). NB: de borstel (* - fig. E) moet volledig worden omhoog getrokken om de rookomleiding (3 - fig. D) opnieuw te monteren.

OPMERKING: Elke 800 kg wordt het bericht "Mainten." weergegeven ter herinnering dat de eigenaar de rookkanalen moet laten reinigen. Het bericht kan gewist worden door 5 seconden op de toets te drukken.

Na 2000 kg pellets wordt het bericht "Mainten.-dealer" weergegeven. De eigenaar kan dit bericht niet wissen en moet zich dus wenden tot de dealer. Dit bericht kan in het parametermenu worden gereset.

ONDERHOUD

SEIZOENSGEBONDEN ONDERHOUD (door uw Dealer)

Bestaat uit:

• Algehele reiniging van de binnen- en buitenkant
  • Zorgvuldige reiniging van de warmteuitwisselbuizen
• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte
• Reiniging van de ventilatoren, mechanische controle van de spelingen en de bevestigingen
• Reiniging rookkanaal (vervanging van de pakking op de rookafvoerleiding)
• Reiniging rookkanaal (zie wekelijkse reiniging)
• Reiniging van de ventilatieruimte voor rookverwijdering, reiniging stroomsensor, controle thermokoppel.
• Reiniging, controle en verwijdering van de afzettingen
• Reiniging, de ontstekingsweerstand
• Reiniging, indien noodzakelijk de weerstand vervangen
• Reiniging / controle van het Synoptische Paneel
• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel
• Reiniging pelletstank en controle speling vulschroef-reductiemotor
• De pakking van het deurtje vervangen
• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving.

In het geval u zeer regelmatig van de kachel gebruik maakt, raden we u aan om het rookkanaal eens in de 3 maanden te reinigen

LET OP!!!

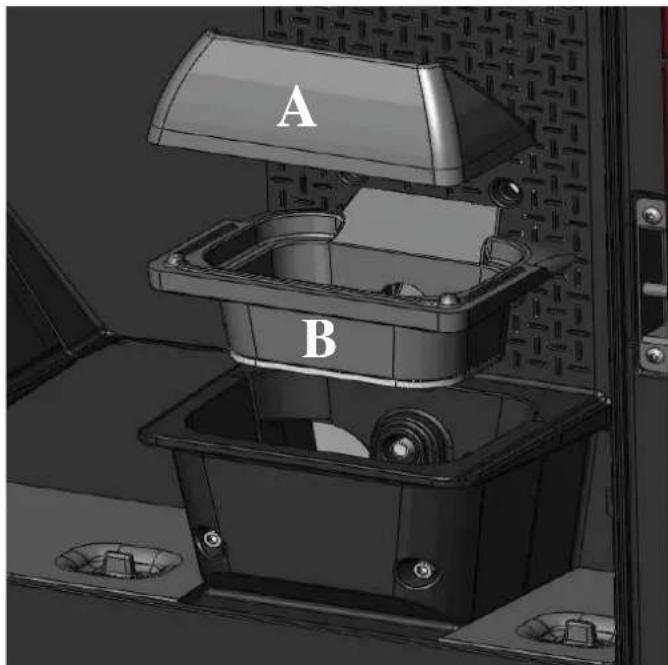

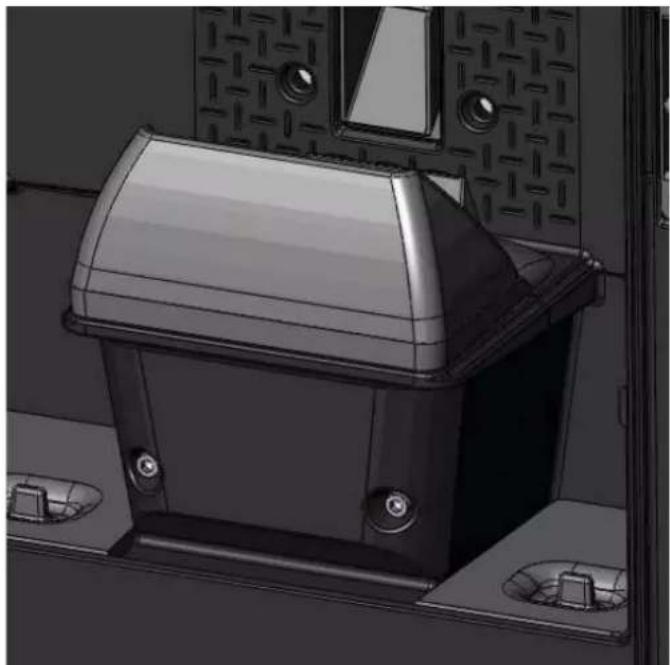

Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afbeelding 1) op de onderste vuurhaard (B) (afbeelding 1) de functionering van de kachel in gevaar brengen.

Controleer, alvorens u de kachel ontsteekt, of de haarden op correcte wijze op elkaar zijn aangesloten, zie (afb. 2) en of op de steunranden geen as of onverbrande producten aanwezig zijn.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

A B

Afb. 1 Afb. 2

IIn dit geval komt de kachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen).

Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact.

Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de haard te kunnen ontsteken (600 seconden met geluidmelding). Druk vervolgens op de toets 0/1.

Ontsteek de kachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GE-LEEGD heeft.

SIGNALERINGVAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Signalering:	Verific./air flow (grijpt in wanneer de sensor onvoldoende brandbevorderende luchtstroming waarneemt).
Storing:	doving door gebrek aan drukverlagingDe stroom kan onvoldoende zijn indien de deur is geopend, indien de deur niet perfect dicht is (bijvoorbeeld: pakking), indien er een probleem is met de afzuiging van de lucht of de afvoer van rook, indien het haardon derstel vuil is.

Handelingen: Controleer:

• of de deur is gesloten;
• het aanzuigkanaal van verbrandingslucht (schoonmaken en daarbij letten op de onderdelen van de luchtstro omsensor);
- maak de luchtstroomsensor schoon met droge lucht (type voor computer toetsenbord);
- de plaatsing van de kachel: de kachel mag niet tegen een muur leunen;
- of het haardonderstel goed is teruggeplaatst en regelmatig wordt schoongemaakt (frequentie afhankelijk van het soort pellets);
- het rookkanaal (schoonmaken);
- de installatie (indien de installatie niet conform de normen is en ze verschillende bochten heeft, vindt geen goede rookafvoer plaats);
Indien u denkt dat de luchtstroomsensor defect is, voer dan een koude test uit. Indien bijvoorbeeld bij gewijzigde omstandigheden of bij het openen van de deur, de waarde op het scherm niet verandert, dan is er een probleem met de sensor.

N.B.: Het onderdruk-alarm kan eveneens optreden tijdens het aansteken, want de luchtstroomsensor begint 90 seconden na het begin van de ontsteekcyclus te meten.

2) Signalering: Verific./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Storing: Doving door daling van de rooktemperatuur

Handelingen: • Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)

• Controleer de reiniging van het rookkanaal;
• Controleer het elektrische circuit en de aarding.
• Controleer de elektronische kaart (Dealer)

3) Signalering: Stop/Flame: (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde waarde en dit interpreteert als afwezigheid van vlam)

Storing: Doving door daling van de rooktemperatuur

• gebrek aan pellet
• te veel pellet heeft de vlam gedoofd, controleer de kwaliteit van de pellets (Dealer)
• de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

4) Signalering: Block\_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstemperatuur niet werd bereikt).

Storing: Doving door niet correcte rooktemperatuur bij de ontsteking.

Onderscheid de volgende twee gevallen:

Er is GEEN vlam

Handelingen: Controleer: - de positie en netheid van het haardonderstel;

• de aanvoer van verbrandingslucht in het haardonderstel (Dealer);
• de goede werking van de weerstand;
• de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de vochtiheidsgraad. Probeer aan te steken met een aanmaakblokje (zie op pag. 101)

Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed

Handelingen: Controleer (Dealer):

• de goede werking van het thermokoppel;
• de geprogrammeerde ontstekingstemperatuur in de parameters.
• Leeg de vuurpot en herhaal de ontsteking.

5) Signalering: Failure/Power: (dit is geen defect van de kachel).

Storing: Uitdoven door gebrek aan elektrische energie

Handelingen: Controleer de elektrische aansluiting en eventuele spanningsvallen

MOGELIJKE STORINGEN

6) Signalering: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Storing: Uitdoving door defect of ontkoppeld thermokoppel

Handelingen: • Controleer het soort pellets,

• Controleer of de motor rookverwijderaar storingen vertoont
• Controleer of het rookkanaal verstopt is
• Controleer de correcte installatie,
• Controleer de eventuele "drift" van de reductiemotor
• Controleer of in de ruimte een luchttoevoer aanwezig is

7) Signalering: smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

Storing: uitdoven door overschrijding van de maximum temperatuur van de rook

Een overmatige temperatuur van de rook kan afhankelijk zijn van: het type pellet, afwijking rookzuiging, verstopt rookkanaal, niet correcte installatie, "afwijking" van het drijfwerk.

8) Signalering: "Battery check"

Storing: De kachel wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt. Handelingen: De bufferbatterij op de inbouwhaard moet worden vervangen (Dealer).

9) Storing: Afstandsbediening werkt niet:

Handelingen: • dichter bij de ontvanger van de kachel.
• vervang met andere batterijen.

10) Storing: Uitkomende lucht is niet warm:

Handelingen: • reinig de warmtewisselaar vanuit de vuurhaard.

11) Storing: Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

Handelingen: • controleer de vochtigheid van de ontstekingsweerstand

12) Storing: Geen ontsteking:

Handelingen: • reinig de vuurhaard.

OPMERKING

De signaleringen worden weergegeven tot u op het paneel ingrijpt, door op de toets 0/1 te drukken.

We raden u aan om de kachel niet in te schakelen voordat u gecontroleerd heeft dat het probleem verholpen is.

CHECK LIST

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs en de onderhoudshandleiding overhandigd heeft.
• Ventilatie van de installatieruimte.
• Het rookkanaal/de schoorsteen worden uitsluitend voor de kachel gebruikt.
• Het rookkanaal heeft: maximaal 2 bochten
  en is maximaal 2 meter lang horizontaal.
• de schoorsteen steekt boven de refl uxzone uit.
• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.

Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.
• De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• De deur is goed afgesloten.
• De vuurhaard bevindt zich in de speciale ruimte.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

OPTIES

TELEFOONSCHAKELAAR VOOR ONTSTEKING OPAFSTAND (code 281900)

Het is mogelijk de kachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje (code 640560).

REINIGINGSACCESSOIRES

GlassKamin (code 155240)

Handig voor de reiniging van het keramiekglas

Aszuiger zonder motor (code 275400)

Handig voor de reiniging van de haard.

Kære kunde.
