BEDIENUNGSANLEITUNG LOGO EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

HINWEIS

• Nach dem Auspacken des Ofens, sich der Unversehrtheit und der Vollständigkeit des Inhalts vergewissern (Verkleidung, Fernbedienung, Kalthandgriff, Garantieheft, Handschuh, CD/technische Beschreibung, Spachtel, Entfeuchtungssalz, Inbusschlüssel).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus.

- Inbetriebnahme/Abnahme

Diese hat unbedingt durch den zu erfolgen, andernfalls verfällt die Garantie.

Die Inbetriebnahme besteht gemäß der UNI 10683, in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.

• Die Nummer des Kontrollabschnitts, der für die Identifizierung des Heizofen erforderlich ist, ist angegeben:

• Im oberen Teil der Verpackung

• Im Garantieheft im inneren des Brennraums

• Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind.

• Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-№ 00192220192

erklärt hiermit eigenverantwortlich, dass:

Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

PELLET-HEIZOFEN der Handelsmarke EDILKAMIN, mit dem Modellnamen LOGO

SERIEN-NUMMER: Typenschild-Daten Leistungserklärung (DoP - EK 066): Typenschild No

Außerdem wird erklärt, dass:

der Holzpellet-Heizofen LOGO den folgenden EU-Richtlinien entspricht:

2006/95/EG - Niederspannungsrichtlinie

2004/108/EG – Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schließt im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jede Haftung für Funktionsstörungen des Gerätes aus.

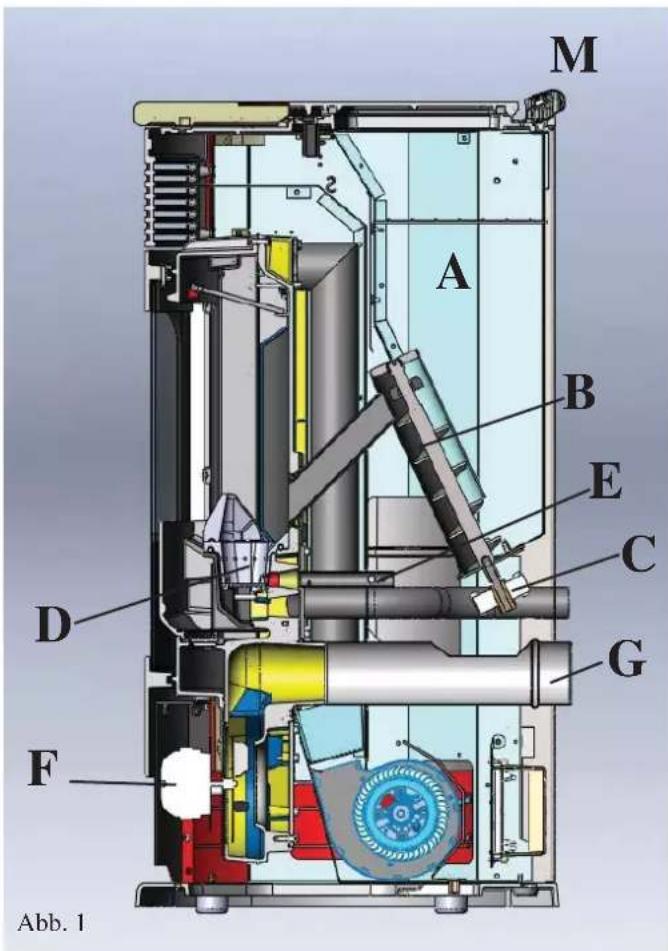

BETRIEBSWEISE

Der Heizofen LOGO produziert warme Luft, er verwendet dazu als Brennstoff Holzpellet, dessen Verbrennung elektronisch gesteuert wird. Nachfolgend wird deren Betriebsweise beschrieben (die Buchstaben beziehen sich auf die Abbildung 1).

Der Brennstoff (Pellet) wird dem Brennstoffbehälter (A) entnommen und mittels einer durch einen Getriebemotor (C) angetriebenen Förderschnecke (B) in den Verbrennungstiegel (D) befördert.

Das Anzünden des Pellet erfolgt durch von einem elektrischen Widerstand (E) erzeugte Heißluft, die mittels eines Rauchabzugsgebläses (F), in den Tiegel gesaugt wird.

Die durch die Verbrennung erzeugten Rauchgase werden durch denselben Fliehkraftventilator aus dem Feuerraum abgezogen und vom Stutzen (G) auf der unteren Rückseite des Öfen ausgestoßen.

Der Feuerraum ist mit Gusseisen verkleidet und ist auf der Vorderseite durch eine äußere Flügeltür aus Keramikglas verschlossen (zum Öffnen den speziellen Kalthandgriff verwenden) Die Brennstoffmenge und der Rauchabzug bzw. die Versorgung mit Verbrennungsluft werden durch die elektronische Karte gesteuert, die mit einer Software mit System Leonardo® ausgestattet ist, um eine Verbrennung von hohem Wirkungsgrad und mit niedrigem Schadstoffausstoß zu erhalten. Auf dem Oberteil des Ofens ist ein Display (M) eingebaut, das den Betrieb und die Anzeige aller Betriebsphasen ermöglicht.

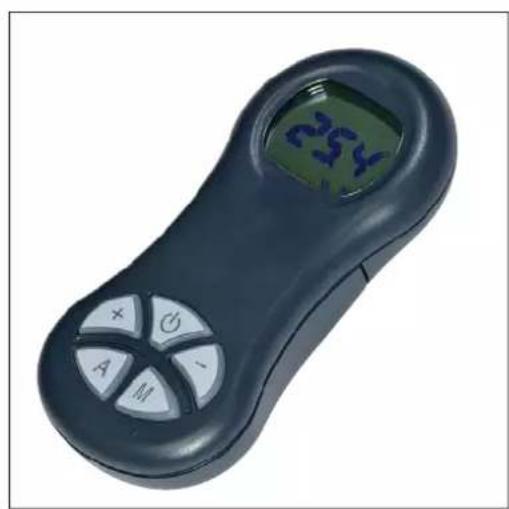

Die Hauptbedienschritte können auch mithilfe der Fernbedienung, die als Optional erhältlich ist, durchgeführt werden. Der Ofen ist auf der Rückseite mit einem seriellen Anschluss für die Verbindung (mittels des auf Wunsch erhältlichen Kabels Code 640560) mit Fernschaltvorrichtungen versehen (wie Telefonschalter, Zeitthermostaten, usw.).

M A B E C D G F Abb. 1

SICHERHEITSHINWEISE

Der Heizofen LOGO wurde entwickelt, um den Raum, in dem er sich befindet, durch die automatische Verbrennung von Pellet im Feuerraum sowohl durch Abstrahlung als auch durch Bewegung von Warmluft, die vorne aus dem Gitter austritt, zu erwärmen.

• Die einzigen vom Gebrauch des Ofens ausgehenden Gefahren rühren von einer mangelnden Einhaltung der Installationsvorschriften oder einer direkten Berührung von (inneren) elektrischen Teilen oder einer Berührung des Feuers und heißer Teile (Scheibe, Rohre, Warmluftaustritt) oder der Einführung fremder Stoffe in den Brennraum her.

- Als Brennstoff darf ausschließlich Holz-Pellet verwendet werden.

- Für den Fall des mangelhaften Betriebs sind die Öfen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses muss ohne Eingreifen des Benutzers automatisch erfolgen.

- Für einen ordnungsgemäßen Betrieb muss der Ofen unter Einhaltung der in diesem technischen Merkblatt enthaltenen Angaben installiert werden. Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und bedarf keines Eingriffs.

- In keinem Fall dürfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.

- Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutzen des Ofens mit dem Schornstein verbindet) dürfen keine entflammbaren Erzeugnisse verwendet werden

• Die Teile des Feuerraums und des Brennstoffbehälters dürfen nur KALT abgesaugt werden.

• Die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin Edilkamin) und einem Tuch gereinigt werden.

• Nicht in warmem Zustand reinigen.

- Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Validierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird.

- Während des Betriebs des Ofens erreichen die Abzugsrohre und die Tür sehr hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).

- Keine nicht hitzebeständigen Gegenstände in unmittelbarer Nähe des Ofens ablegen.

- NIEMALS fl üssige Brennstoffe verwenden, um den Ofen anzuzünden oder die Glut zu entfachen.

• Die Belüftungsöffnungen im Installationsraum, noch die Lufteinlässe des Ofens selbst verschließen.

- Den Ofen nicht nässen, sich den elektrischen Teilen nicht mit nassen Händen nähern.

- Keine Reduzierstücke auf die Rauchabzugsrohre stecken.

- Der Ofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Luftzufuhr und Abzüge) versehen sind.

- Im Fall von erfolglosem Anzünden, dieses NICHT wiederholen, ohne den Brenntiegel geleert zu haben.

- ACHTUNG: DAS AUS DEM BRENNTIEGEL ENTLEERTE PELLET DARF NICHT IN DEN PELLETBEHALTER GEGEBEN WE RDEN

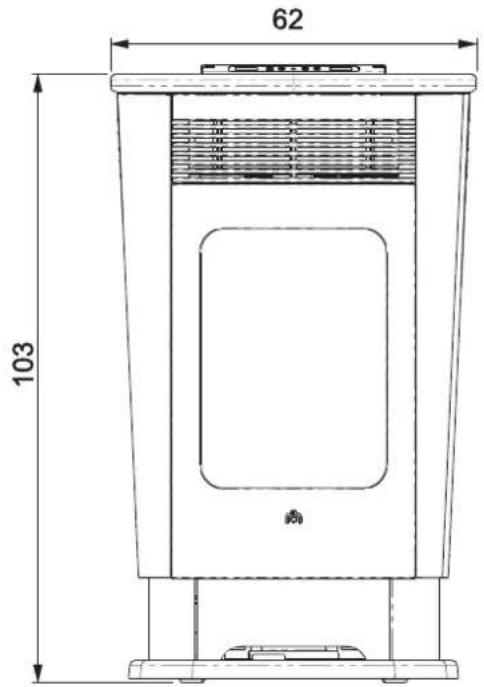

ABMESSUNGEN UND FINISHES

• Seitenteile, Aufl ageplatte aus cremeweißer Keramik
• Seitenteile, Auflageplatte aus bordeauxfarbener Keramik
• Seitenteile, Aufl ageplatte aus grauer Keramik

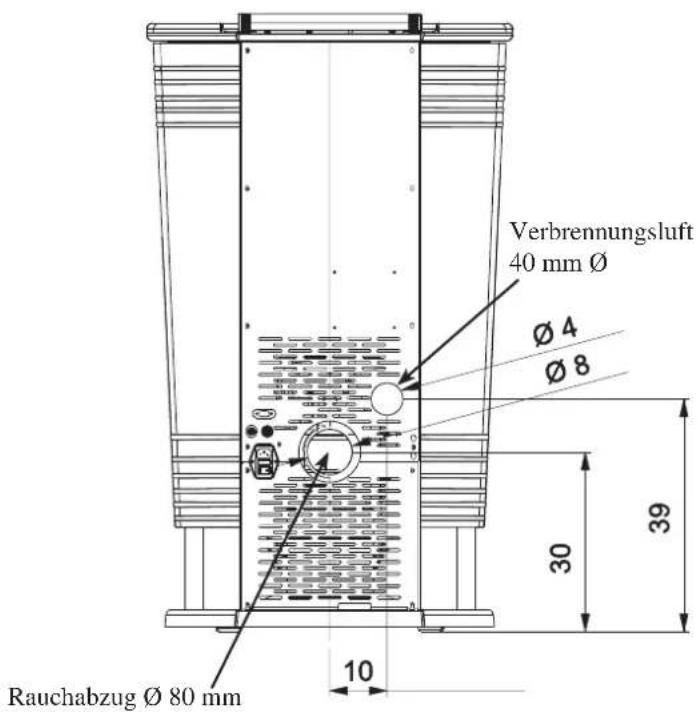

FRONT ZURÜCK

62 103

Verbrennungsluft 40 mm Ø Ø 4 Ø 8 Rauchabzug Ø 80 mm 10 30 39

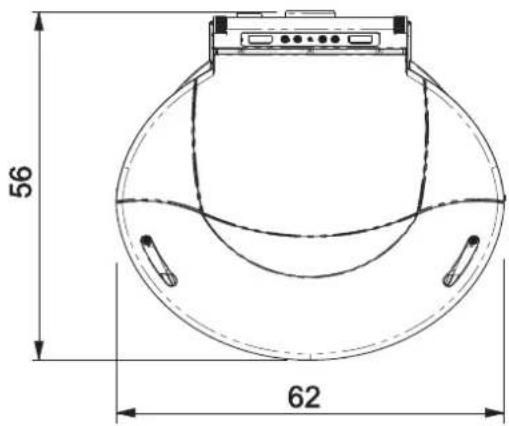

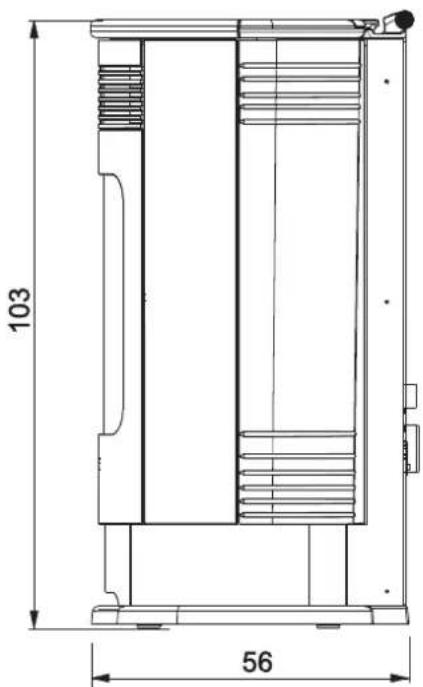

SEITE GRUNDISS

103 56

56 62

ELEKTROAPPARATE

LEONARDO® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb.

Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.

Das System LEONARDO® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt. Es ist erforderlich, dass die Installationsvorschriften befolgt werden. Das System LEONARDO® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten.

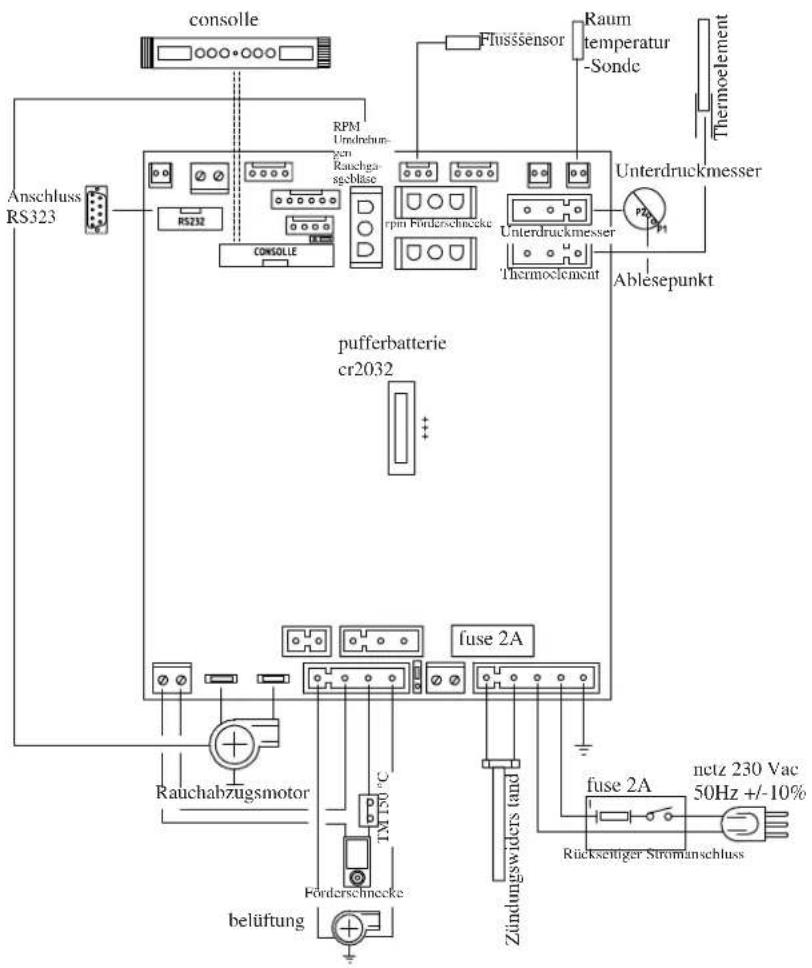

ELEKTRONISCHE SCHALTKARTE

console Anschluss RS323 RS232 RPM Urdrehum- zern Rauchga- sgeblase CONSOLE rpm Förderschnecke Flüssensor Raum temperatur -Sonde Unterdruckmesser Thermoelement Ablesepunkt pufferbatterie cr2032 Fuse 2A Rauchabzugsmotor 1M 150 °C Förderschnecke Zündungswiders tand fuse 2A netz 230 Vac 50Hz +/-10% Rückseitiger Stromanschluss belüftung

SERIELLEN PORT

Auf dem AUX-Portal ist es möglich, von Händler ein Optional für die Kontrolle der Registrierungen und Löschungen - wie zum Beispiel Telefonumschalter und Wärmeregler - installieren zu lassen, an der Rückseite des Heizofens. Anschließbar mit entsprechendem Bügel, als Optional erhältlich (Art.-Nr. 640560).

PUFFERBATTERIE

Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht als Produktfehler zu betrachten, sondern als normaler Verbrauch) wir durch die Schriftzüge "Batterie leerPrüf" angezeigt. Für nähere diesbezügliche Auskünfte, wenden Sie sich an den Händler, der die Erstinbetriebnahme vorgenommen hat.

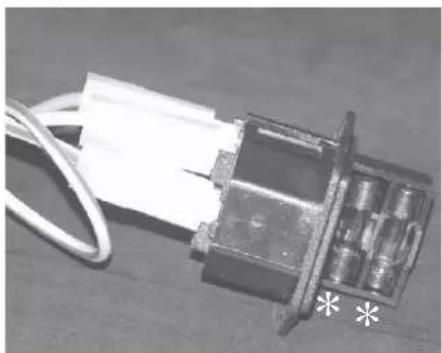

SICHERUNG \*

am Stromanschluss mit Schalter auf der Rückseite des Ofens sind zwei Sicherungen eingesetzt, davon einer funktionsfähig, der andere als Reserve.

TECHNISCHE MERKMALE
Nennwärmeleistung 9 kW
Wirkungsgrad Nennwärmeleistung 90,1 %
Emissionen CO (13% O2) Nennwärmeleistung 0,014 %
Abgasmasse Nennwärmcleistung 7,75 g/s
Reduzierte Leistung	2,7	kW
Wirkungsgrad Reduzierte Leistung	90,88 %
Emissionen CO (13% O2) Reduzierte Leistung 0,028 %
Abgasmasse Reduzierte Leistung 3,83 g/s
Höchste Übertemperatur Rauchgase	136 °C
Mindestzug	12 / 0 Pa
Betriebsdauer (Min / Max)	8 / 28	Stun-den
Brennstoffverbrauch Pellets (Min / Max)	0,6 / 2,1	kg/h
Fassungsvermögen des Brennstoffbehälters	20	kg
Beheizbares Raumvolumen*	235 m3
Gewicht mit Verpackung (Stahl-/Keramikausf.)	202	kg
Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil)	80 mm
Durchmesser des unabhängigen Außenlufteingangs (Steckerteil)	40 mm

* Das Beheizbare Raumvolumen ist berechnet bei einer Isolation nach den neuesten aurichtlinien, und anschließenden Änderungen und aufgrund einer Wärmeanforderung con 33 Kcal/m³ pro Stunde.

* Die Wahl des richtigen Standortes des Ofens ist sehr wichtig.

ACHTUNG:

1) daran denken, dass externe Geräte den Betrieb der elektronischen Schaltkarte stören können.
2) Eingriffe nur von geschultem Fachpersonal durchführen lassen.

ELEKTRISCHE MERKMALE
Stromversorgung 230Vac +/- 10% 50 Hz
Schalter AN/AUS ja
Durchschnittliche Leistungsaufnahme 100 W
Leistungsaufnahme bei Zündvorgang 400 W
Frequenz der Fernbedienung (zubehör) Infrarotwellen
Schutzvorrichtung auf Hauptversorgungl * (siehe S. 77)	Sicherung 2AT, 250 Vac 5x20
Schutzvorrichtung auf elektronischer Schaltkarte * Sicherung 2AT, 250 Vac 5x20

Die oben aufgeführten Angaben sind Richtwerte.

EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Ermessen zu ändern.

SICHERHEITSVORRICHTUNGEN

• THERMOELEMENT:

Am Rauchabzug installiert, ermittelt es die Rauchgastemperatur am Abzug. In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Betriebs- und Abschaltphasen.

• FLUSSSENSOR LUFT:

Im Luftansaugkanal angebracht, greift dieser ein, wenn der Fluss der Verbrennungsluft nicht einwandfrei ist, mit daraus resultierenden Unterdruckproblemen im Rauchgaskreislauf, wodurch das Erlöschen des Ofens bewirkt wird.

• SICHERHEITSTHERMOSTAT:

Schreitet ein, wenn die Temperatur im Inneren des Ofens zu sehr ansteigt. Er verhindert die Versorgung mit Pellet und bewirkt das Erlöschens des Ofens.

MONTAGE DER VERKLEIDUNGEN

Mitgelieferte Kleinteile:

2 obere Montagebügel für die Befestigung der Keramik (K - Abb. 3-4)

2 untere Montagebügel für die Befestigung der Keramik (N1 - Abb. 7)

4 verstellbarer Keramik Flachbügel (X - Abb. 4)

4 verstellbarer Keramik Montagewinkel (N - Abb. 4)

4 Blechschrauben 4,2 x 9,5

12 gerändelte Stifte

4 Schrauben M5 x 8

4 Distanzstücke (N2 - Abb. 7)

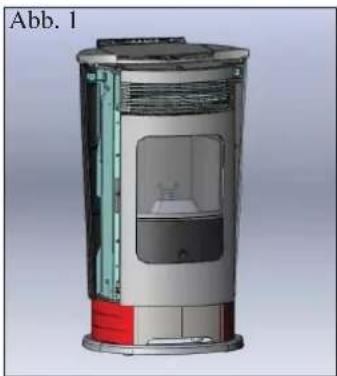

Abb. 1

Auf dieser Abbildung wird der Heizofen entpackt dargestellt.

Abb. 2

Bei Lieferung sind die metallenen Seitenverkleidungen der unteren Seitenteile (A) bereits montiert.

MONTAGE DER SEITLICHEN KERAMIKELEMENTE Abb. 3

- Die oberen Keramik Befestigungsbügel (K) hinten oben an den Keramikelementen anbringen, der eingeprägte Pfeil muss in Richtung Ofenvorderseite zeigen. Indem sie mit den mitgelieferten Stiften in den vorgesehenen Bohrungen befestigt werden.

N.B.: Die seitlichen Keramikelemente müssen mit der unteren Öffnung in Richtung Ofenvorderseite montiert werden (S - Abb. 7). Ferner befindet sich im Innern die Angabe der Version rechts oder links.

Abb. 4

- Den verstellbaren Keramik Flachbügel (X) am verstellbaren Keramik Montagewinkel (N) befestigen, dazu die mitgelieferten Blechschraube 4,2 x 9,5 verwenden.

Abb. 5 - 6

- Am oberen Keramik Befestigungsbügel (K) die zuvor montierten Bügel (N-X) anbringen und indem sie mit den mitgelieferten Stiften in den vorgesehenen Bohrungen befestigt werden.

Abb. 7

- Die unteren Keramik Befestigungsbügel (K) hinten unten an den Keramikelementen anbringen, der eingeprägte Pfeil muss in Richtung Ofenvorderseite zeigen. Indem sie mit den mitgelieferten Stifen in den vorgesehenen Bohrungen befestigt werden.

Abb. 8 - 9

- Den unteren Teil des Keramikseitenteils anlegen, wobei der untere Keramik Befestigungsbügel (N1) auf die Stifte (P), die sich am Ofenaufbau befin den, aufgesteckt wird.

- Um diesen Arbeitsschritt abzuschließen, den oberen Teil des Keramikseitenteils anlegen und die Bügel (X-N) in die an der Auflageplatte vorgesehenen Löcher schrauben (die mitgelieferten Schrauben M5x8 verwenden -V).

ACHTUNG: ÜBERPRÜFEN, DASS DIE OFENTÜR BEIM ÖFFNEN NICHT MIT DEN SEITLICHEN KERA- MIKELEMENTEN IN BERÜHRUNG KOMMT

DIE PASSUNGEN DER SEITLICHEN KERAMIKELEMENTE UND DER SEITENTEILE AUS GUSSEISEN PRÜFEN UND FALLS ERFORDERLICH ÜBER DIE SCHRAUBEN (V) UND DIE BÜGEL (N-X) EINSTELLEN. FALLS ERFORDERLICH, DIE MIT DISTANZSTÜCKE VERWENDEN (N2).

MONTAGE DER KERAMIKAUFLAGE

Abb. 10

Die Keramikauflage (T) auf die Auflageplatte aus Gusseisen legen und auf die darauf befi ndlichen Aussparungen ausrichten.

Soweit nicht ausdrücklich angegeben, sind in jedem Land die örtlichen Vorschriften zu befolgen. In Italien ist die Norm UNI 10683 zu befolgen, sowie eventuelle regionale Bestimmungen oder Vorgaben der lokalen Gesundheitsbehörden. Im Fall der Installation in einem Mitbesitzerhaus ist die vorherige Stellungsnahme des Verwalters einzuholen.

PRÜFUNG DER VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

Der Ofen darf NICHT in Räumen installiert werden, in denen sich Luftabzugsgeräte, Gasgeräte des Typs B, und andere Geräte befinden, die den ordnungsgemäßen Betrieb beeinträchtigen könnten. Siehe die Norm UNI 10683.

PRÜFUNG DES ELEKTROANSCHLUSSES (die Steckdose an zugänglicher Stelle anbringe

Der Ofen wird mit einem Netzversorgungskabel geliefert, das an eine Steckdose mit 230 V 50 Hz anzuschließen ist, vorzugsweise mit einem Magnet-Thermoschutzschalter versehen. Spannungsschwankungen von mehr als 10% können den Ofen beeinträchtigen (falls noch nicht vorhanden, einen geeigneten Differenzialschalter vorsehen). Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.

AUFSTELLUNG

Für einen ordnungsgemäßen Betrieb des Ofens, muss diese mit der Wasserwaage ausgerichtet werden. Die Tragfähigkeit des Fußbodens überprüfen.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

- Seitlich und auf der Rückseite Mindestabstand von 20 cm zu durchschnittlich entzündbaren Materialien - Auf der Vorderseite Mindestabstand von 80 cm zu leicht entzündbaren Materialien

Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen getroffen werden, um jede Brandgefahr auszuschließen.

Für den Fall der Montage auf einer Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

INSTALLATION LUFTEINLASS

Der Aufstellungsraum muss über einen Lufteinlass mit einem Querschnitt von mindestens 80 cm² verfügen, der sicherstellt, dass die bei der Verbrennung verbrauchte Luft ersetzt wird. Statt dessen kann man die Luft für den Heizofen auch direkt aus dem Freien entnehmen, indem man das Rohr mit 4 cm Durchmesser mit einem Stahlrohrstück verlängert. In diesem Fall kann es zu Problemen durch Kondenswasserbildung kommen, und es ist notwendig, den Lufteinlass mit einem Gitter zu schützen das einen freien Querschnitt von mindestens 12 cm² aufzuweisen hat. Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein. Es muss in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist. In jedem Fall den ganzen Weg Luftansaugkanal muss ein freier Querschnitt von mindestens 12 cm² gewährleistet sein. Das äußere Ende des Luftleiters muss mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12 cm² nicht verringert werden darf.

RAUCHABZUGD as Rauchabzugssystem muss für einzig für den Ofen bestehen (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig).

In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

- Die Pelletöfen befin den sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Gebläsekennlinie).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf der Rückseite. Der Rauchabzug muss mit dem Äußeren mittels geeigneter Stahlrohre Rohne Behinderungen EN 1856. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind bis zu zwei Kurven mit einem Höchstwinkel von 90° möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, sind ein senkrechtes Außenstück von mindestens 1,5 m und ein abschließender Windschutz erforderlich (gemäß UNI 10683). Das senkrechte Stück kann innen oder außen verlaufen. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neues Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein. Die Schornsteine und die Rauchabzüge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen (prüfen, ob im eigenen Land eine entsprechende Regelung gilt). Eine mangelnde Überprüfung und regelmäßige Reinigung erhöht die Wahrscheinlichkeit eines Schornsteinbrands. In diesem Fall wie folgt vorgehen:

Nicht mit Wasser löschen; den Pelletbehälter leeren. Sich nach dem Zwischenfall vor dem erneuten Betrieb des Geräts an Fachpersonal wenden.

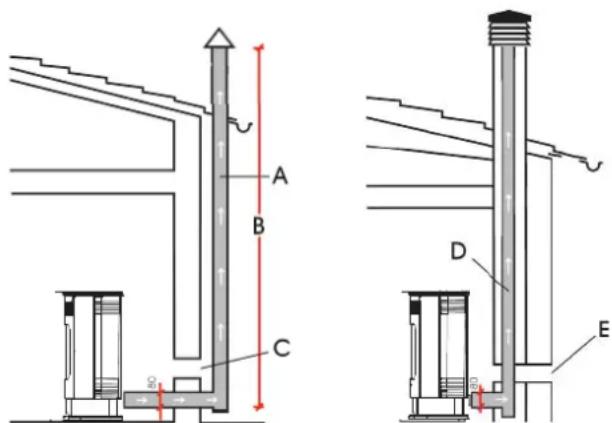

TYPISCHE FÄLLE

Abb. 1

Abb.

A: Rauchabzug aus gedämmten Stahl
B: Mindesthöhe 1,5 m und jedenfalls über die Traufe des Daches hinaus
C-E: Lufteinlass von außen (Mindestquerschnitt 80 cm²)
D: Rauchabzug aus Stahl in Rauchabzug aus Mauerwerk eingezogen.

SCHORNSTEIN

Die wichtigsten Merkmale sind:

- Innenquerschnitt an der Basis gleich dem des Rauchabzugs - Öffnungsquerschnitt nicht geringer als dem zweifachen des Rauchabzugs

- Lage in vollem Wind, oberhalb des Daches und außerhalb der Rückfl usbereiche, Lage in vollem Wind, über den Dachfi rst hinaus und außerhalb des Rückschlagbereichs.

GEBRAUCHSANWEISUNGEN

1. Zündung/Abnahme seitens des zugelassenen Edilkamin-Händlers

Die Inbetriebnahme hat entsprechend der Vorschriften der Norm UNI 10683 Punkt 3.21 zu erfolgen. Diese Norm bezeichnet die vor Ort vorzunehmenden Kontrolltätigkeiten, die den ordnungsgemäßen Betrieb des Systems bestätigen sollen.

Vor dem Anzünden

Für das erste Anzünden ist es unerlässlich, sich an den zuständigen Edilkamin-Händler zu wenden, der den Ofen aufgrund des Pellettyps und den Installationsbedingungen einstellt und dadurch die Garantie auslöst.

Während der ersten Brennvorgänge können sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden.

Vor dem Anzünden ist jedenfalls zu überprüfen:

• Die ordnungsgemäße Installation
• Die Stromversorgung
- Der Verschluss der Tür, die dicht sein muss
• Die Sauberkeit des Brenntiegels
- Das Vorliegen der Stand-By-Anzeige auf dem Display (blinkendes Datum, Leistung oder Temperatur).

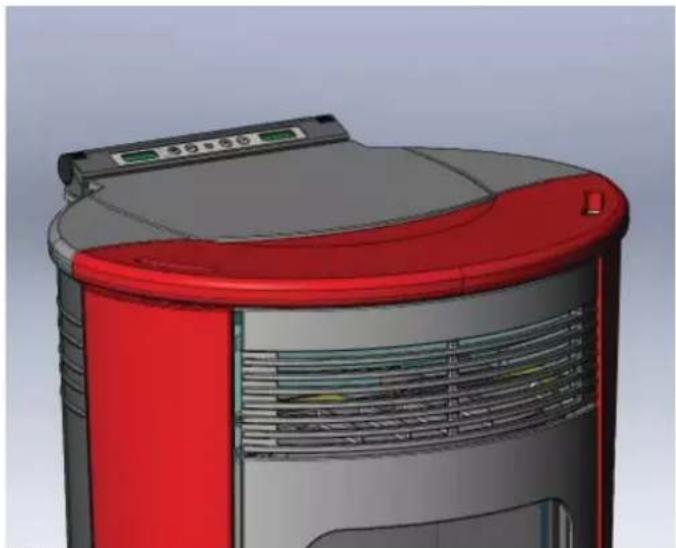

LADEN DES PELLET IN DEN BEHÄLTER

Der Deckel des Behälters öffnet und schließt sich mittels des praktischen Klick-Klack-System durch einen leichten Druck auf das vordere Teil des Gusseisen-Deckels (Abb. 1-2).

ACHTUNG :

Den beigefügten Handschuh beim Laden des Ofens verwenden, wenn dieser in Betrieb und daher heiß ist.

ANMERKUNGEN zum Brennstoff

LOGO ist ausgelegt für den Einsatz von Holz-Pellets zu verbrennen mit 6 mm Durchemesser. Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6 mm Durchmesser präsentiert, die durch das Pressen von Sägemehl, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erhalten werden. Er ist im Handel in Säcken von 15 kg erhältlich. Um den Betrieb des Ofens NICHT zu beeinträchtigen, ist es unerlässlich, NICHTS anderes darin zu verbrennen. Die Verwendung von anderen Materialien, Brennholz inbegriffen, die durch Laboruntersuchungen festgestellt werden kann, bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellet der folgenden Eigenschaften gewährleisten:

Durchmesser: 6 Millimeter

Höchstlänge: 40 mm

Höchst-Feuchtigkeitsgehalt: 8 %

Heizwert: Mindestens 4300 kcal/kg

Die Verwendung von Pellet mit unterschiedlichen Eigenschaften erfordert eine spezifi sche Einstellung des Ofens, die der entspricht, die der Händler bei der Erstanzündung vornimmt. Der Gebrauch von ungeeignetem Pellet kann Folgendes verursachen: Verringerung des Wirkungsgrads; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellet kann Aufschluss über dessen Qualität geben.

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig. Minderwertige Qualität: mit Längs- und Querspalten, sehr staubig, sehr veränderliche Längen und Anwesenheit von Fremdkörpern.

GEBRAUCHSANWEISUNGEN

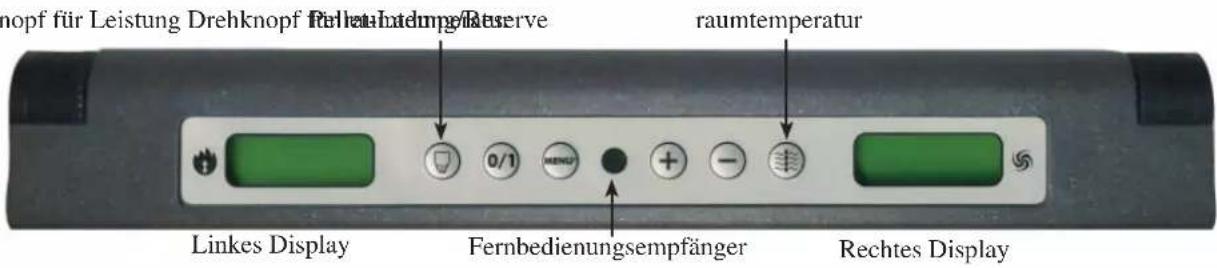

BEDIENFELD

2 Sek. lang gedrückt, schaltet ein und aus

Zugriff auf das Menü

Zur Erhöhung der unterschiedlichen Einstellungen

Zur Verminderung der unterschiedlichen Einstellungen

(Taste Pellet-Ladung/Reserve) einmal gedrückt, informiert den Speicher des Ofens, dass ein 15-kg- Sack Pellet geladen wurde, um die Zählung für die Reserve vornehmen zu können

Drehknopf rechts: Zur Einstellung des raumtemperatur Drehknopf links: Zur Einstellung der Leistung (von 1 bis 5)

Auf dem linken DISPLAY wird des raumtemperatur. Auf dem rechten DISPLAY wird die Leistungsstufe oder die Temperatur und die Reserve oder das Datum und die Uhrzeit angezeigt

Anzeige der von der Sonde gemessenen Raumtemperatur

Drehknopf für Leistung Drehknopf für kauhndempfreserve

Hopf für Leistung Drehknopf für leistungsreserve raumtemperatur Links Display Fernbedienungsempfänger Rechtes Display

MÖGLICHE ANZEIGEN

STAND-BY

GG-MM-RR

HH:MIN

DATUM

UHRZEIT

MANUELL

POWER P3

+/-

LEISTUNG

KG 00

HH:MIN

GEBLÄSESTUFE

TEMP. AIR

20.0 ℃

RAUMTEMPERATUR

TEMP. AIR

20.0 ℃

RAUMTEMPERATUR

AUTO SET

29°C

RAUMTEMPERATUR

TEMP. AIR

20.0 ℃

RAUMTEMPERATUR

Befüllen der Förderschnecke

Beim ersten Gebrauch oder bei völliger Entleerung des Pelletbehälters müssen zur Befüllung der Förderschnecke gleichzeitig die Tasten „+“ und „,-“ (des Bedienfelds oder der Fernbedienung) einige Sekunden lang gedrückt werden; nach dem Loslassen der Tasten erscheint die Anzeige NACHFÜLLUNG. Der Vorgang ist vor dem Zünden auszuführen, wenn der Ofen wegen Pelletmangels seinen Betrieb eingestellt hat. Es ist normal, dass im Brennstoffbehälter eine Restmenge Pellet zurückbleibt, die die Förderschnecke nicht ansaugen kann. Einmal im Monat den Behälter vollständig saugen, um die Ablagerung von Staubresten zu vermeiden.

Automatisches Anzünden

Bei Ofen in Standby, durch Drücken der Taste 0/1 (des Bedienfelds oder der Fernbedienung) 2 Sekunden lang, beginnt das Zündverfahren und es wird die Schrift Start angezeigt, gleichzeitig beginnt eine Rückwärtszählung in Sekunden (von 1020). Die Zündungsphase ist jedoch zeitlich nicht vorbestimmt: Ihre Dauer wird automatisch verkürzt, wenn die Schaltkarte das Bestehen einiger Tests feststellt. Nach etwa 5 Minuten erscheint die Flamme.

Manuelles Anzünden

Im Fall von Temperaturen unter 3°C, die dem Widerstand nicht erlaubt, sich genügend zu erhitzen oder bei zeitweiligen Ausfall des Widerstands selbst, ist es möglich, für den Zündvorgang Zündhilfe zu verwenden. In den Tiegel ein gut brennendes Stück Zündhilfe geben, die Tür schließen und 0/1 auf dem Bedienfeld oder der Fernbedienung drücken.

Betriebsarten

Manuell: Der Benutzer stellt die gewünschte Leistung ein (von 1 bis 5).

Automatisch: Der Benutzer stellt die gewünschte Raumtemperatur ein und der Ofen regelt die Leistung dementsprechend und stellt sich bei Erreichen der Temperatur in Leistungs-Stufe 1.

Handbetrieb mittels Bedienfeld/Fernbedienung (auf Wunsch)

Bei Ofen in Betrieb oder in Standby wird bei einmaligem Drücken der Taste MENÜ auf dem Bedienfeld bzw. der Fernbedienung auf dem Display der Schriftzug Leistung (mit der Leistungsstufe, in der der Ofen arbeitet) angezeigt, dreht man den linken Knopf oder drückt man die Taste + auf der Fernbedienung, kann die Betriebsleistung gesteigert werden (von Leistung 1 auf Leistung 5).

Automatischer Betrieb mittels Bedienfeld/Fernbedienung (auf Wunsch)

Durch zweimaliges Drücken der Taste MENÜ wechselt man von Handbetrieb zu Automatik-Betrieb, indem man die gewünschte Raumtemperatur einstellt (die Tasten +/- auf der Fernbedienung oder den Rechtes Knopf auf dem Bedienfeld verwenden, um die Temperatur zwischen 10°C und 29°C einzustellen) und der Ofen regelt die Leistung derart, dass er sie erreicht. Stellt eine geringere als die Raumtemperatur ein, arbeitet der Ofen auf Leistungsstufe 1.

Abstellen

Für eine größere Bequemlichkeit stellt sich der Ofen mit der gleichen Gebläsestufe ab, mit der er arbeitet.

Bei Ofen in Betrieb 2 Sekunden lang die Taste 0/1 drücken (auf dem Bedienfeld oder der Fernbedienung):

Es startet das Abstellverfahren und es wird die Rückzählung angezeigt, die je nach der Leistung verschieden ist, in der sich der Ofen beim Start der Abstellphase befand.

Die Abstellphase (die denn Zweck hat, die Flamme zu löschen, keine unverbrannten Rückstände im Brenntiegel zu belassen und den Ofen abzukühlen) sieht vor:

- Unterbrechung der Pelletzufuhr.

- Gebläse auf der Stufe, in der sich der Ofen befand.

• Rauchabzugsmotor in Betrieb.

Während der Abstellphase niemals den Netzstecker ziehen.

Einstellung der Uhrzeit

Durch 2 Sekunden langes Drücken der Taste MENÜ und mit den Tasten +/- den Angaben des Displays folgend, gelangt man ins Menü „Uhr“ und ermöglicht damit die Einstellung der in der Schaltkarte befi ndlichen Uhr. Durch aufeinanderfolgendes Drücken der Taste MENÜ erscheinen folgende Daten in Folge und können eingestellt werden:

Tag, Monat, Jahr, Stunde, Minuten, Wochentag.

Der Schriftzug Speichern?, der mit der MENÜ-Taste zu bestätigen ist, ermöglicht die Überprüfung der erfolgten Eingaben vor der Bestätigung (daraufhin erscheint auf dem Display Speicherung OK).

Programmierer der Ein- und Abschaltstunden während der Woche

Durch 2 Sekunden langes Drücken der Taste MENÜ der Fernbedienung gelangt man zur Einstellung der Uhr und durch Drücken der Taste + zur wöchentlichen Stundenprogrammierung, die auf dem Display mit dem Schriftzug

„Programm.ON/OFF“ angezeigt wird. Die Programmierung ermöglicht eine Anzahl von täglichen Ein- und Abschaltungen (bis zu drei) an allen Tagen der Woche.

Nach Bestätigung mit der Taste MENÜ erscheint eine der folgenden Möglichkeiten:

- „No Prog.“ (kein Programm eingegeben)

- „Tägl. Progr.“ (ein einziges Programm für alle Tage)

- „Wöchtl. Progr.“ (Einstellung für jeden einzelnen Tag) Man wechselt mit den Tasten +/- von einem zum anderen. Bestätigt man mit der Taste MENÜ die Option „Tägl.

Programm“, erhält man Zugriff auf die Wahl der Anzahl der an einem Tag auszuführenden Programme (Ein-/Abschaltungen). Verwendet man „Tägl. Progr.“, wird das eingegebene Programm für alle Tage der Woche gleich sein. Durch aufeinanderfolgendes Drücken von + werden angezeigt:

- No Progr. (keine Programme)

- 1. tägl. Programm (ein Ein- und ein Abschalten am Tag), 2. tägl. Programm (ebenso), 3. tägl. Programm (ebenso)

Die Taste MENÜ benutzen, um in umgekehrter Reihenfolge anzuzeigen. Wählt man 1. Programm, wird die Uhrzeit des Einschaltens angezeigt. Auf dem Display erscheint: 1 Einschalten 10:30, mit den Tasten +/- verändert man die Uhrzeit und bestätigt mit MENÜ.

Auf die gleiche Weise stellt man die Uhrzeit der Abschaltung ein. Die Bestätigung des Programms erfolgt mit der Taste MENÜ, wenn man auf dem Display „Speicherung OK“ liest.

Bestätigt man „Wöchentl. Progr.“, ist der Tag zu wählen, an dem die Programmierung erfolgen soll: 1 Mo, 2 Di, 3 Mi, 4 Do, 5 Fr, 5 Sa, 7 So Nach Wahl des Tages mittels der Tasten +/- und nach Bestätigung mit der Taste MENÜ, fährt man mit der Programmierung auf die gleiche Weise fort wie bei der Programmierung des „Tägl. Programms“, indem man für jeden Tag entscheidet, ob ein Programm erfolgen soll und die Anzahl der Eingriffe und der Uhrzeiten bestimmt. Im Fall einer Falscheingabe kann man in jedem Zeitpunkt der Programmierung das Programm durch Drücken der Taste 0/1 ohne zu speichern verlassen.

Hinweis zur Veränderlichkeit der Flamme

Eventuelle Veränderungen des Zustands der Flamme hängen vom eingesetzten Pellet ab, sowie von einer normalen Veränderlichkeit der Flamme eines Festbrennstoffes und den regelmäßigen Reinigungen des Brenntiegels, die der Ofen automatisch ausführt.

N.B. Die automatisch vom Ofen ausgeführten Reinigungen ersetzen nicht das erforderliche Absaugen in kaltem Zustand seitens des Benutzers vor dem Anzünden.

Pelletreserve-Anzeige

Die Öfen sind mit einer elektronischen Funktion zur Messung der Pelletmenge versehen. Die Messvorrichtung, die im Inneren der elektronischen Schaltkarte integriert ist, ermöglicht dem Ofen, jederzeit zu überwachen, wie viel Stunden und Kilos bis zum Versiegen der Pelletladung fehlen.

Für den ordnungsgemäßen Betrieb des Systems ist wichtig, dass während des ersten Anzündens (seitens des Händlers) folgende Prozedur befolgt wird.

Vor der Aktivierung des Systems, muss ein Sack Pellet in den Behälter geladen und bis zum Versiegen des geladenen Pellet verbraucht werden.

Dies dient einer kurzen Einlaufphase des Ladesystems.

Anschließend 15 kg Pellet laden.

Anschließend einmal die Taste “Reserve” drücken, um damit dem Speicher mitzuteilen, dass 15 kg Pellet geladen wurden.

Ab diesem Augenblick erscheint auf dem Display die verbliebene Pelletmenge in abnehmender Anzeige inn kg (15...14...13) Bei jedem Nachfüllen ist die geladene Pelletmenge zu speichern. Besteht die Ladung aus 15 kg, reicht für das Speichern die Betätigung der Taste „Pelletladung“; bei unterschiedlichen Mengen oder im Fall von Fehlern kann die Menge mittels des Pelletreserve-Menüs wie folgt angegeben werden.

Durch Drücken der Taste MENÜ (2 Sekunden lang) wird EINSTELLUNGEN angezeigt.

Durch mehrmaliges Drücken der Taste + oder – wird T.max.E. angezeigt.

Durch Bestätigung mit der Taste MENÜ erscheint die vorhandene Pelletmenge + die, die man lädt (voreingestellt 15, das mit den Tasten +/- verändert werden kann).

Versiegt das Pellet im Behälter, blockiert der Ofen und es wird der Schriftzug „FlamAus Nopellet“ angezeigt (siehe Seite 89).

NB: Ab und zu daran denken, die "Pellet-Reserve-Anzeige" zurückzustellen, um eine größere Zuverlässigkeit dieser Funktion zu gewährleisten.

Sich für jede Klärung mit dem Händler in Verbindung setzen, der die erste Anzündung vorgenommen hat.

GEBRAUCHSANWEISUNGEN

FERNBEDIENUNG

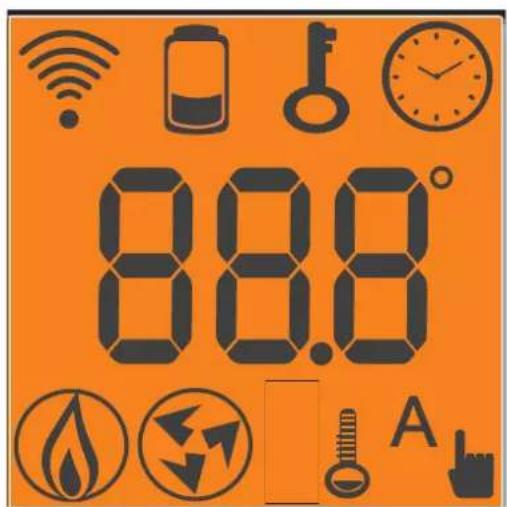

Legende der Tasten und des Displays:

: Ein- bzw. Ausschalttaste

+ : Taste zur Erhöhung der Leistung bzw. Betriebstemperatur (im Inneren eines Menüs erhöht sie die angezeigte Veränderliche)

- : Taste zur Verringerung der Leistung bzw. Betriebstemperatur (im Inneren eines Menüs verringert sie die angezeigte Veränderliche)

A : Taste, um zur Programmierung "EASY TIMER" zu wechseln

M : Taste zum abwechselnden Wechsel von Automatik-Funktion zu manueller Funktion und umgekehrt

Zeigt eine Datenübertragung von der Fernbedienung zur Karte an.

Tastatur gesperrt, um unerwünschte Schaltungen zu verhindern ("A" und "M" gleichzeitig einige Sekunden lang drücken, um die Tastatur zu sperren bzw. freizugeben)

Zeigt die Eingabe einer Ein- bzw. Abschaltung mit dem Programm "EASY TIMER" an

Zeigt die von der Fernbedienung gemessene Raumtemperatur an (während der technischen Konfiguration der Fernbedienung werden die Werte der eingestellten Parameter angezeigt)

Zeigt die Übertragung eines Einschaltbefehls des Ofens an

88.8°

Anzeige der Geschwindigkeitsstufe der Ventilatoren

Anzeige der Fernbedienungs-Einstellung für Warmluft-Pellet-Ofen

Automatik-Funktion

Funktion Handeinstellung

(auf dem Display erscheint der Wert der Betriebsleistung)

VON DER FERNBEDIENUNG GEMESSENE TEMPERATUR

Die Fernbedienung ist mit einer internen Sonde für die Messung der in Echtzeit auf dem Display derselben angezeigten Raumtemperatur versehen. Die gemessene Temperatur wird regelmäßig an die Elektronische karte des Einsatzes bzw. Ofens übertragen, falls die Sender-Led und der Empfangssensor des Bedienfelds des Einsatzes bzw. Ofens sich jeweils im Sichtfeld befinden. Erreicht die Temperatur der Fernbedienung die Karte des Einsatzes bzw. des Ofens nicht innerhalb einer Dauer von 30 Minuten, wird der von der Sonde im Bedienfeld ermittelte Temperaturwert verwendet.

WAHL DER BETRIEBSWEISE

Durch einen kurzen Druck auf die Taste "M" können wir folgende Funktionen durchlaufen und einstellen:

Temperaturregelung in Automatikbetrieb

Leistungseinstellung von Hand

Gebläseeinstellung von Hand

GEBRAUCHSANWEISUNGEN

GEBRAUCH DES PROGRAMMS "EASY TIMER"

Über die Fernbedienung kann die Uhrzeit besonders intuitiv und schnell programmiert werden:

• Ist der Ofen eingeschaltet: Es ist möglich, ein Abschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen. Auf dem Display des Bedienfeldes wird die bis zur programmierten Abschaltung verbliebene Zeit angezeigt.
• Ist der Ofen ausgeschaltet: Es ist möglich, ein Einschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen. Auf dem Display des Bedienfeldes wird die bis zur programmierten Einschaltung verbliebene Zeit angezeigt.

- Einstellung: Für die Einstellung des Timers wie folgt vorgehen:

a) Die Taste “A” drücken, auf dem Display leuchtet das Symbol ☐ zur Bestätigung des Zugangs zur Programmierung “Easy timer” auf.
b) Mit den Tasten +/- die gewünschte Stundenzahl eingeben, z. B.:

c) Die Fernbedienung auf den Empfänger im Bedienfeld richten
d) Für einige Sekunden die Taste "A" drücken, um die Programmierung zu bestätigen, das Icon 📄 schaltet sich aus, auf dem Bedienfeld wird die für den programmierten Eingriff verbliebene Zeit angezeigt.
e) Für das Rückgängigmachen der Programmierung die Punkte a),b),c),d) wiederholen, wobei die Stundenzahl auf "00H" eingestellt wird.

TASTATUR-SPERRE

Es ist möglich, die Tastatur der Fernbedienung zu sperren, um zufällige, vom Benutzer unerwünschte Schaltungen zu verhindern. Durch gleichzeitiges Drücken der Tasten A und M leuchtet das Symbol des Schlüssels zur Bestätigung der erfolgten Sperre der Tastatur auf. Um die Tastatur erneut freizugeben, erneut die Tasten A und M gleichzeitig drücken.

ANZEIGE VERBRAUCHTER BATTERIEN

Das Aufleuchten des Symbols der Batterie zeigt an, dass die Batterien im Inneren der Fernbedienung fast verbraucht sind, deren Austausch mit drei Batterien des gleichen Typs (Größe AAA 1,5V) vornehmen.

• In der Fernbedienung nicht neue Batterien mit teilweise verbrauchten mischen.
• Nicht verschiedene Marken und Typen mischen, da jede Marke und jeder Typ unterschiedliche Kapazitäten aufweist.
• Nicht herkömmliche mit wieder aufladbaren Batterien mischen.
• Nicht versuchen, Alkali- und Zink-Kohle-Batterien aufzuladen, da sich Zerstörungen und Flüssigkeitsaustritte ereignen könnten.

BENUTZERHINWEIS

Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 “Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämmung des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung”. Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderem Abfall zu entsorgen ist. Der Benutzer hat daher das Gerät bei dessen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Händler zum Zeitpunkt des Erwerbs eines neuen Geräts gleicher Art im Verhältnis von eins zu eins zu übergeben.

WARTUNG

Antes de realiVor der Vornahme jeglicherWartungsarbeiten, den Ofen von der Netzversorgung trennen.

Eine regelmäßige Wartung ist für den guten Betrieb des Ofens grundlegend.

DIE zumindest JAHRESZEITLICHE MANGELNDE WARTUNG kann schlechten Betrieb verursachen.

Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie.

TÄGLICHE WARTUNG

Bei abgestelltem, kaltem und vom Netz getrennten Ofen auszuführende Arbeiten.

• Die Reinigung muss mithilfe eines Staubsaugers erfolgen (auf Wunsch erhältlich, Seite 91).
- Der ganze Vorgang erfordert nur wenige Minuten am Tag.

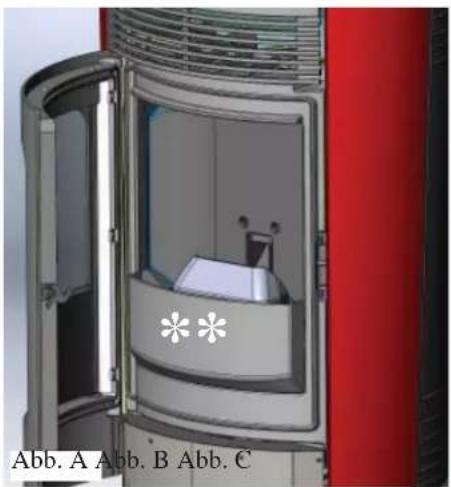

- Tür öffnen und die Aschenlade herausnehmen und leeren (** - fig. A).
• DIE RÜCKSTÄNDE NICHT IN DEN PELLETBEHÄLTER ZURÜCKWERFEN.
- Den Tiegel entfernen und mit dem Metallspachtel entkrusten, etwaige Verstopfungen der Öffnungen auf allen Seiten reinigen.
- Den Brenntiegel (1 - fig. B) herausnehmen und mit der Spachtel entkrusten (im Lieferumfang), etwaige Verstopfungen der Schlitze säubern.
- Den Brenntiegelraum saugen, die Kontaktflächen säubern und die Rauchdeckel entfernen (2 - fig. C).
- Falls erforderlich, die Scheibe reinigen (in kaltem Zustand)

Niemals heiße Asche aufsaugen, dies gefährdet den Staubsauger und bringt die häuslichen Räume in randgefahr.

WÖCHENTLICHE WARTUNG

• Den Feuerraum reinigen, nachdem der Rauchableiter abgenommen wurde (3 - Abb. D).
  • Die unter dem Keramiktop befindliche Reinigungsbürste ausklopfen (* - Abb. E).
• leeren Sie den Pellet-Behälter und den Grund nicht.
• Während der Reinigung des Brenntiegels, die Rauchstöpsel (2 - fig. F) abnehmen und die darunter liegenden vier Rohre (4 - fig. F) aussaugen.

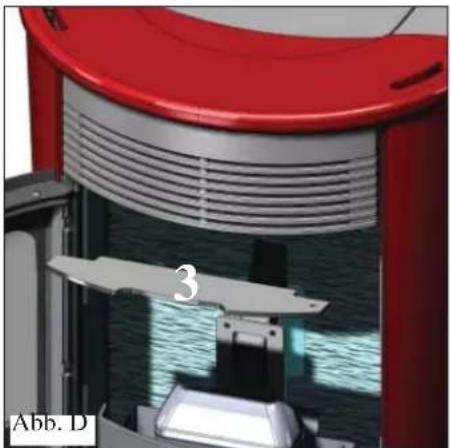

Bitte beachten: beim Wiedereinbau des Rauchableiters (3 - Abb. D) muss die Reinigungsbürste (* - Abb. E) ganz nach oben gezogen sein

HINWEIS: Alle 800 kg erscheint die Schrift "Reini/gunKunde", um an die Reinigung der Rauchabzüge seitens des Besitzers zu erinnern, die Meldung erlischt durch 5 Sekunden langes Drücken der Taste

Bei Erreichen von 2000 kg Pellet erscheint die Schrift "Wartung/Hädler", die nicht mehr erlischt; es ist daher das Einschreiten des Händlers erforderlich. Diese Meldung wird über das Menü Parameter zurückgesetzt.

WARTUNG

JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS)

Besteht in:

• Allgemeine Innen- und Außenreinigung
• Sorgfältige Reinigung der Wärmetauscherrohre
- Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums
- Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen
- Reinigung des Rauchkanals (Austausch der Dichtung des Rauchabzugrohrs)
- Reinigung des Raums des Rauchabzugventilators
- Reinigung des Raums des Flusssensors
- Reinigung des Raums Kontrolle des Thermoelements
- Reinigung, Inspektion und Entkrusten des Raums des Zündwiderstands, eventueller Austausch desselben
- Reinigung/Prüfung des Bedienfelds
- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels
- Reinigung des Pelletbehälters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor
• Austausch der Türdichtung
- Betriebsabnahme, Befüllung der Förderschnecke, Anzünden, 10-minütiger Betrieb und Abschalten.
Wird der Ofen häufig benutzt, wird die Reinigung des Rauchabzugs alle 3 Monate anempfohlen.

ACHTUNG!!!

Nach der gewöhnlichen Reinigung, kann das NICHT ORDNUNGSGEMÄSSE Aufsetzen des oberen Brenntiegels (A) auf den unteren Brenntiegel (B) den Betrieb des Ofens beeinträchtigen (Abb. 1).

Bevor der Heizofen in Betrieb genommen wird, sicherstellen, dass die Brenntiegel korrekt angeschlossen sind, wie in (Abb. 2) gezeigt und dass sich keine Asche oder Verbrennungsrückstände auf den Rändern befinden.

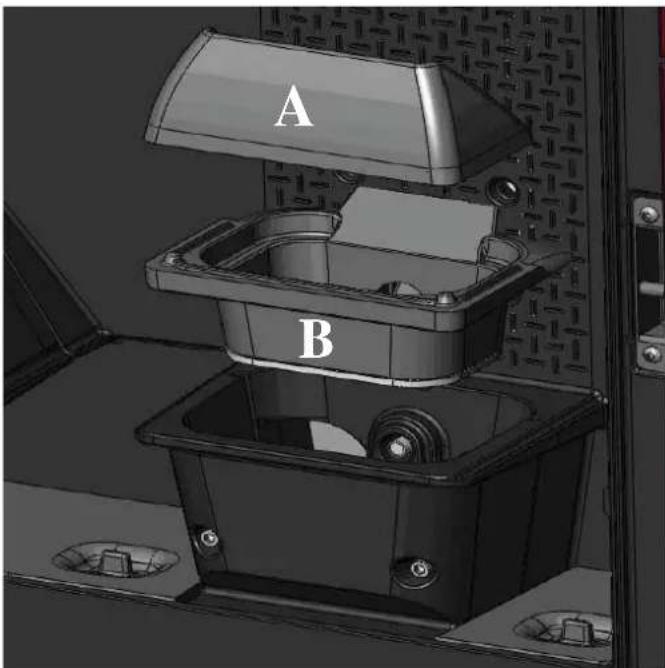

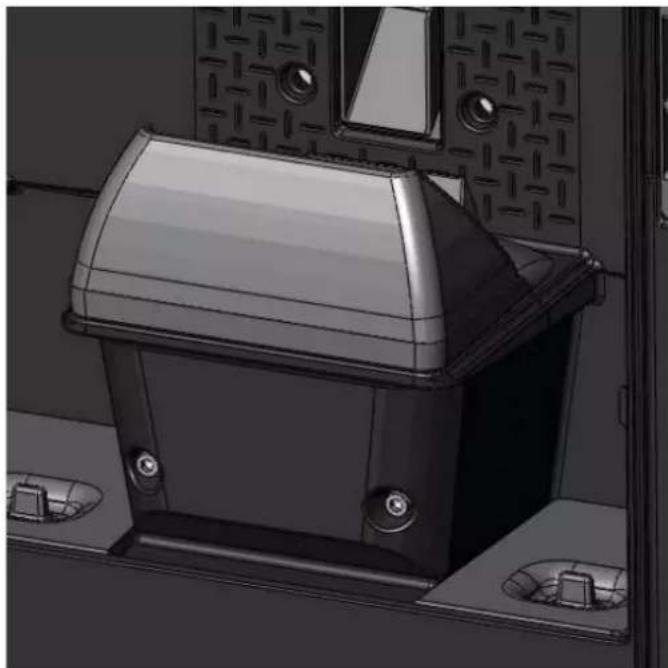

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

A B

Abb. 1 Abb. 2

Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten).

Während der Phase wegen Ausfalls niemals den Netzstecker ziehen.

Für den Fall des erfolgten Ausfalls ist für den erneute Start des Ofen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste 0/1 drücken.

Ofen nicht erneut anstellen, bevor nicht der Grund für den Ausfall festgestellt und der Brenntiegel GEREINIGT UND GELEERT wurde.

MELDUNGEN ETWAIGER AUSFALLURSACHEN UND HINWEISE UND ABHILFEN:

1) Anzeige: Problem Luftsen. (greift ein, wenn der Flusssensor einen unzureichenden Fluss der Verbrennungsluft feststellt). Störung: Erlöschen wegen Unterdruckmangel Die Verbrennungsluftzufuhr kann zu gering sein, wenn die Ofentür geöffnet ist oder nicht gut schließt (z. B. bei schadhafter Dichtung), wenn es Probleme mit dem Lufteinlass oder mit dem Rauchausstoß gibt, oder wenn der Brennkammereinsatz verstopft ist.

Maßnahmen: Kontrollieren:

• Schließung der Ofentür;

- Einlasskanal für die Verbrennungsluft (reinigen, dabei auf die Luftstromsensoren Acht geben);

- den Luftstromsensor mit entfeuchteter Luft (wie etwa für PC-Tastaturen) reinigen;

- Aufstellposition des Heizofens: darf sich nicht an der Wand befinden;

- Position und Reinigung des Brennkammereinsatzes (Häufigkeit hängt vom Pellet-Typ ab);

• Rauchkanal (reinigen);

- Installation (Rauchabzug ist unzulässig, wenn er mehr als drei Krümmungen aufweist);

Bei Verdacht auf eine Funktionsstörung des Messfühlers ist ein Kalt-Test durchzuführen. Wenn sich bei

Veränderung der Einsatzbedingungen, beispielsweise bei Öffnung der Ofentür, der Anzeigewert nicht ändert, liegt das Problem beim Messfühler.

N.B.: Ein Unterdruck-Alarm kann auch während der Zündphase auftreten, da der Luftstromsensor 90 Sekunden nach dem Start des Zündvorgangs zu messen beginnt.

2) Anzeige: Problem Abgasgeb.: (greift ein, wenn der Umdrehungssensor des Rauchabzugs eine Störung feststellt). Störung: Ausschaltung bei Feststellung einer Drehzahstörung des Rauchabzugs

Maßnahmen: • Den Betrieb des Rauchabzugsmotors überprüfen (Verbindung zum Umdrehungssensor) und Steckkarte (Händler).
• Sauberkeit des Rauchabzugs überprüfen
• Die Elektroanlage und die Erdung überprüfen.
- Kontrolle Schaltplan (Händler).

3) Anzeige: FlamAus NoPellet: (greift ein, wenn das Thermoelement eine)

Störung: Erlöschen wegen Temperatursturz der Rauchgase geringere als die eingegebene Rauchgastemperatur feststellt, weil es dies als mangelndes Vorliegen einer Flamme auslegt).

Maßnahmen: • Pellet fehlt

- zuviel Pellet die Flamme erstickt hat

- der Höchsttemperatur-Thermostat eingeschritten ist (sehr selten, greift nur bei zu hoher Rauchgastemperatur ein) (Händler).

4) Anzeige: Sperre/No Zünd.: (schreitet ein, wenn in einer Höchstzeit von 15 Minuten keine Flamme Es sind zwei Fälle zu unterscheiden)

Störung: Abschalten wegen nicht ordnungsgemäßer Rauchgastemperatur in der Zündungsphase. Es sind zwei Fälle zu unterscheiden: KEINE Flamme erschienen

Maßnahmen: • Überprüfen:

• Position und Verschmutzungsgrad des Brennkammer-einsatzes
• Verbrennungsluft gelangt bis zum Brennkammerein-satz? (Händler).
• Funktionstüchtigkeit des Heizwiderstands
• Raumtemperatur (bei weniger als 3^ C ist Esbit erfor-derlich) und Luftfeuchte Feuer versuchsweise mit Esbitwürfel entzünden (Seite 83).

Flamme ist erschienen, aber nach der Meldung "Ar" er-scheint die Angabe "AF"

Maßnahmen: • Überprüfen: (nur für Händler)

• Funktionstüchtigkeit des Temperaturfühlers
• unter den Betriebsparametern eingegebene Starttem-peratur.
• Das Kohlenbecken leeren und die Zündung wiederholen

5) Anzeige: Strom/ausfall : (dies ist kein Fehler des Ofen).

Störung: Abschalten wegen fehlenden Stroms

Maßnahmen: • Stromanschluss und Spannungsschwankungen überprüfen.

MÖGLICHE PROBLEME

6) Anzeige: FBdefekt Funkstö : (greift ein, wenn das Thermoelement ausgefallen oder nicht angeschlossen ist).
Störung: Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoelement
Maßnahmen: • Pellettyp überprüfen,
- Störung Rauchabzugsmotor überprüfen
- Den Rauchkanal auf mögliche Verstopfungen überprüfen
• Die ordnungsgemäße Installation überprüfen,
- Das eventuelle "Abtriften" des Getriebemotors überprüfen
- Das Vorhandensein eines Lufteinlasses im Raum überprüfen

7) Anzeige: zu hohe Abgast : (Abschaltung wegen zu hoher Rauchtemperatur)
Störung: Abschalten wegen zu hoher Rauchgastemperatur.
Überprüfen (nur für Händler): Pellettyp, Störung des Rauchabzugs, verstopfter Rauchkanal, nicht ordnungsgemäße Installation, „Drift“ des Getriebemotors.

8) Anzeige: "Batterie leerPrüf"
Störung: Das Signal leuchtet auf, obwohl des Ofen weiterfunktioniert
Maßnahmen: • Die Notstrombatterie der Platte muss ersetzt werden (Händler).

9) Störung: Funksteuerung funktioniert nicht:
Maßnahmen: • Näher an den Empfänger des Ofen
• Die Alkali-Batterien ersetzen.

10) Anzeige: Austretende Luft ist nicht warm:
Maßnahmen: • Den Wärmetauscher vom Inneren des Feuerraums aus reinigen.

11) Anzeige: Während der Zündphase greift der Differentialschalter ein (Händler)
Maßnahmen: • Feuchtigkeit des Zündwiderstands überprüfen

12) Anzeige: Mangelnde Zündung:
Maßnahmen: • Tiegel reinigen.

ANMERKUNG Die Meldungen bleiben solange angezeigt, bis man auf dem Bedienfeld die Taste 0/1 drückt. Es wird empfohlen, den Ofen nicht neu zu starten, bevor nicht das Problem behoben wurde.

CHECKLISTE

Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen

Einbau und Inbetriebnahme

• Inbetriebnahme durch den Händler, der die Garantie und das Wartungsheft ausgestellt hat
• Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens
• Der Rauchabzug weist auf: höchstens zwei Kurven höchstens 2 Meter in der Waagerechten
• Schornsteinabschluss über dem Rückstrombereich
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen

Gebrauch

• Das verwendete Pellet ist von guter Qualität und nicht feucht (Feuchtigkeit max. 8%)
• Der Tiegel und der Aschenraum sind sauber
  • Die Reinigung der Scheibe muss immer in kaltem Zustand erfolgen
  • Die Tür muss gut verschlossen sein
• Der Tiegel muss gut in seinen Sitz eingesetzt sein

DARAN DENKEN, DEN TIEGEL VOR JEDEM ANZÜNDEN ZU SAUGEN Im Fall von gescheiterter Zündung vor dem erneuten Start, den Tiegel leeren.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

TELEFONWÄHLER FÜR FERNZÜNDUNG (Art.-Nr. 281900)

Es ist möglich, die Fernzündung zu erhalten, indem ein Telefonwähler mittels des auf Wunsch erhältlichen Kabels (Art.-Nr. 640560) am seriellen Port auf der Rückseite des Ofens durch den Händler angeschlossen wird.

REINIGUNGS-ZUBEHÖR

GlassKamin
(Art.-Nr. 155240)
Für die Reinigung
der Keramikscheibe.

Eimer des Aschen- saugers ohne Motor (Art.-Nr. 275400)
Für die Reinigung des Brennraums

GEBRAUCHSANWEISUNGEN

GEBRAUCHSANWEISUNGEN

Automatische ontsteking

GEBRAUCHSANWEISUNGEN

GEBRAUCHSANWEISUNGEN

AFSTANDSBEDIENING

GEBRAUCHSANWEISUNGEN

HET PROGRAMMA "EASY TIMER" GEBRUIKEN
