BEDIENUNGSANLEITUNG NEA EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

B B B A fig. 1

IMPORTANTE PER EVITARE ROTTURE

PRIMA DI MOVIMENTARE LA STUFA DAL BANCALE E' NECESSARIO SMONTARE I FIANCHI IN VETRO PROCEDENDO COME SEGUE:

Fig. 1

B B B B A fig. 1

IMPORTANT FOR PREVENTING BREAKAGES

BEFORE MOVING THE STOVE OFF THE PALLET, REMOVE THE GLASS SIDES IN ACCORDANCE WITH THE FOLLOWING INSTRUCTIONS:

Fig. 1

B B B B A fig. 1

IMPORTANT POUR ÉVITER LES RUPTURES

AVANT DE RETIRER LE POÊLE DE LA PALETTE DÉMONTER D'ABORD LES FLANCS EN VERRE EN SUIVANT LA MARCHE CI-DESSOUS:

Fig. 1

B B B B A fig. 1

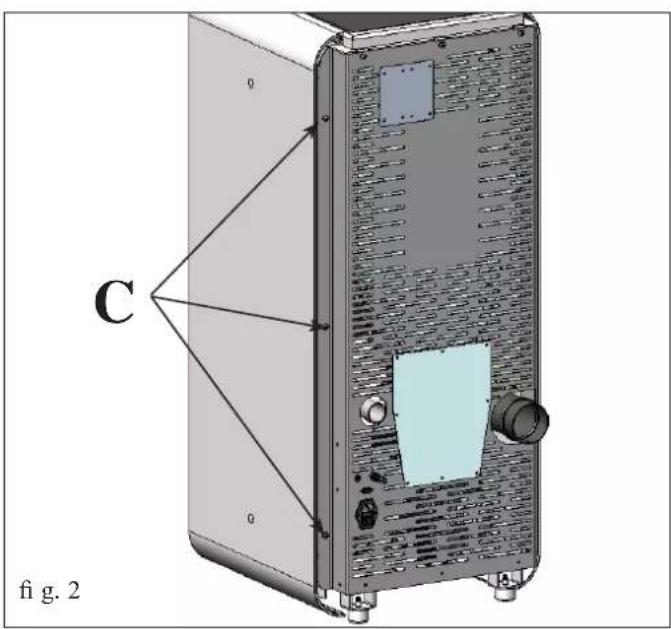

C fi g. 2

IMPORTANTE PARA EVITAR ROTURAS

ANTES DE QUITAR LA ESTUFA DE LA PLATAFORMA ES NECESARIO DESMONTAR LOS LATERALES DE CRISTAL ACTUANDO COMO SIGUE:

Fig. 1

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

HINWEIS

- Nach dem Auspacken des Ofens, sich der Unversehrtheit und der Vollständigkeit des Inhalts vergewissern (Funksteuerung, „Kalthandgriff“ für Öffnung der Innentür, Garantieheft, Handschuh, CD/technische Beschreibung, Spachtel, Entfeuchtungssalz).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus.

- Inbetriebnahme/Abnahme

Diese hat unbedingt durch das autorisierte Servicecenter zu erfolgen, andernfalls verfällt die Garantie.

Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.
• Die Seriennummer, die für die Identifizierung des Ofens erforderlich ist, ist angegeben:

- Im oberen Teil der Verpackung

- Im Garantieheft im Inneren des Brennraums

- Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind.

- Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-Nr. 00192220192

erklärt hiermit eigenverantwortlich, dass:

Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

PELLET-HEIZOFEN der Handelsmarke EDILKAMIN, mit dem Modellnamen NEA

SERIEN-NUMMER: Typenschild-Daten

Leistungserklärung (DoP - EK 097): Typenschild Nr.

Außerdem wird erklärt, dass:

der Holzpellet-Heizofen NEA den folgenden EU-Richtlinien entspricht:

2006/95/EG - Niederspannungsrichtlinie

2004/108/EG - Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schließt im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jede Haftung für Funktionsstörungen des Gerätes aus.

BETRIEBSWEISE

Der Ofen NEA ist komplett luftdicht gegenüber dem Aufstellungsort; das heißt, dass die Luft (für die Verbrennung und Glasreinigung) direkt von Außen angesaugt und so vermieden wird, auch nur geringe Luftmengen aus dem Aufstellungsort in Anspruch nehmen zu müssen.

Daher eignet sich dieser Ofen für die Verwendung in sogenannten „PASSIVHÄUSERN“. Um der Dichtheit des Ofens gerecht zu werden, muss das Anschlussrohr für den Eintritt der Verbrennungsluft über entsprechende luftdichte Rohre und Fittings nach Außen geleitet werden.

Der Heizofen produziert warme Luft, er verwendet dazu als Brennstoff Holzpellet, dessen Verbrennung elektronisch gesteuert wird. Nachfolgend wird deren Betriebsweise beschrieben (die Buchstaben beziehen sich auf die Abbildung 1). Der Brennstoff (Pellet) wird dem Brennstoffbehälter (A) entnommen und mittels einer durch einen Getriebemotor (C) angetriebenen Förderschnecke (B) in den Verbrennungstiegel (D) befördert. Das Anzünden des Pellet erfolgt durch von einem elektrischen Widerstand (E) erzeugte Heißluft, die mittels eines Rauchabzugsgebläses (F), in den Tiegel gesaugt wird.

Die Verbrennungsgase werden vom Feuerraum über das Rauchabzugsgebläse (F) abgesaugt und vom Abzugsstutzen (G) abgeleitet, der sich hinten unten am Ofen befi ndet. Der Feuerraum (aus Vermiculit) wird vorne von zwei übereinander angebrachten Türen geschlossen:

- eine Außentür aus Glaskeramik (zum Öffnen den dafür vorgesehenen Handschuh verwenden).

- und eine Innentür aus Glaskeramik, die direkt mit dem Feuer in Berührung kommt (zum Öffnen den dafür vorgesehenen „Kalthandgriff“ verwenden).

Die Brennstoffmenge und der Rauchabzug bzw. die Versorgung mit Verbrennungsluft werden durch die elektronische Karte gesteuert, die mit einer Software mit System Leonardo® ausgestattet ist, um eine Verbrennung von hohem Wirkungsgrad und mit niedrigem Schadstoffausstoß zu erhalten. Alle Betriebsphasen können durch Funksteuerung verwaltet werden. Der Ofen ist mit einem seriellen Anschluss für die Verbindung an Fernschaltvorrichtungen (wie Telefon-schalter, Zeitthermostaten, usw.)mittels einem auf Wunsch erhältlichen Kabel (Art.-Nr. 640560) versehen.

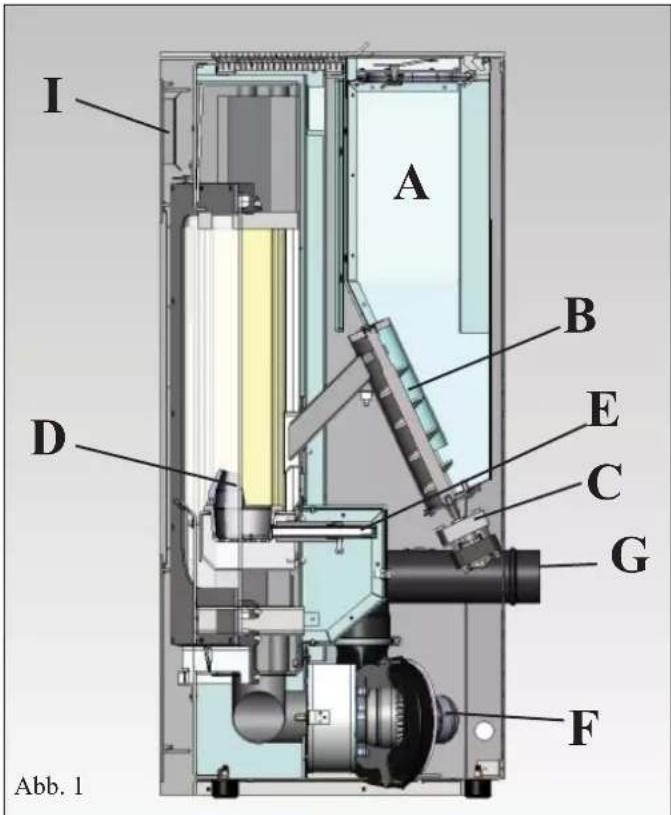

I A B D E C G F Abb. 1

SICHERHEITSHINWEISE

Der Heizofen NEA wurde entwickelt, um den Raum, in dem er sich befinet, durch die automatische Verbrennung von Pellet im Feuerraum sowohl durch Abstrahlung als auch durch Bewegung von Warmluft, die vorne aus dem Gitter (I) austritt, zu erwarmen.

- Das Gerät ist nicht dazu geeignet, durch Personen mit körperlich, sensoriell oder geistig eingeschränkten Fähigkeiten betrieben zu werden - Kinder cingeschlossen. Kinder sind zu überwachen, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

• Die größten vom Gebrauch des Ofens ausgehenden Gefahren entstehen durch eine Missachtung der Installationsvorschriften, eine direkte Berührung von (inneren) elektrischen Teilen, eine Berührung des Feuers und heißer Teile (Scheibe, Rohre, Warmluftaustritt), das Einführen fremder Stoffe, die Benutzung nicht empfohlener Brennstoffe, eine unzureichende Wartung oder eine wiederholte Betätigung der Starttaste, ohne davor den Tiegel geleert zu haben.

- Als Brennmaterial nur Holzpellets mit einem Durchmesser von 6 mm verwenden, von sehr guter Qualität und mit Zertifi kat

- Für den Fall des mangelhaften Betriebs sind die Öfen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses Abschalten erfolgt automatisch und darf nicht behindert werden.

- Für einen ordnungsgemäßen Betrieb muss der Ofen unter Einhaltung der in diesem technischen Merkblatt enthaltenen Angaben installiert werden. Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und bedarf keines Eingriffs.

- In keinem Fall dürfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.

- Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutzen des Ofens mit dem Schornstein verbindet) dürfen keine entfl ammbaren Erzeugnisse verwendet werden

• Die Teile des Feuerraums und des Brennstoffbehälters dürfen nur KALT abgesaugt werden.

- Weder die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin Edilkamin) und einem Tuch gereinigt werden.

• Die Tür der Brennkammer nicht bei heißem Ofen öffnen, sondern warten, bis der Ofen selbstständig abgekühlt ist.

- Der Ofen darf nicht mit offener Tür, kaputter Scheibe oder offener Pelletladeklappe betrieben werden.

- Er darf nicht als Leiter oder Abstützfl äche verwendet werden.

- Keine Wäsche zum Trocknen direkt auf den Ofen legen. Etwaige Wäscheständer oder Ahnliches müssen in einem Sicherheitsabstand vom Ofen aufgestellt werden (Brandgefahr).

- Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Validierung der Garantic unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird.

- Während des Betriebs des Ofens erreichen die Abzugsrohre und die Tür sehr hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).

- Keine nicht hitzebeständigen Gegenstände in unmittelbarer Nähe des Ofens ablegen.

- NIEMALS fl üssige Brennstoffe verwenden, um den Ofen anzuzünden oder die Glut zu entfachen.

• Die Belüftungsöffnungen im Installationsraum, noch die Lufteinlässe des Ofens selbst verschließen.

- Den Ofen nicht nässen, sich den elektrischen Teilen nicht mit nassen Händen nähern.

- Keine Reduzierstücke auf die Rauchabzugsrohre stecken.

- Der Ofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Luftzufuhr und Abzüge) versehen sind.

- IM FALL VON ERFOLGLOSEM ANZÜNDEN, DIESES NICHT WIEDERHOLEN, OHNE DEN BRENNTIEGEL GELEERT ZU HABEN.

ABMESSUNGEN

DER OFEN NEA IST ERHÄLTLICH IN ZWEI ÄSTHETISCHEN VARIANTEN:

• Seiten aus weisses Glas und Oberteil aus Gusseisen
• Seiten aus schwarzes Glas und Oberteil aus Gusseisen

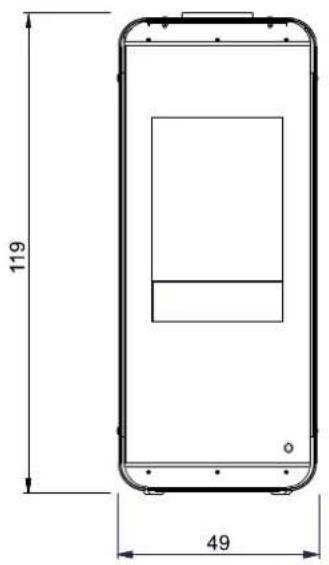

VORDERSEITE

119 49

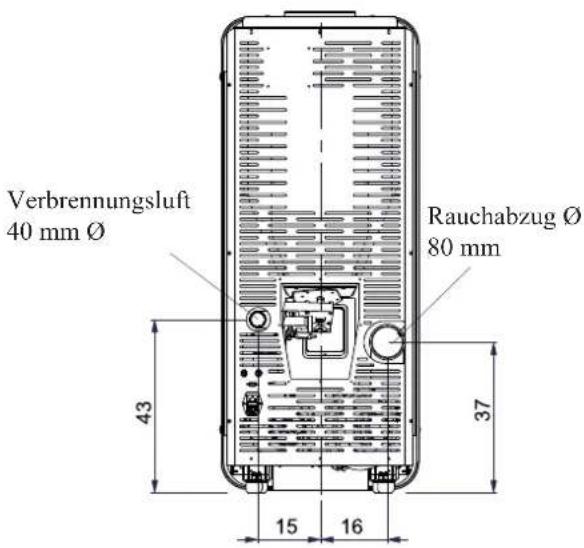

RÜCKSEITE

Verbrennungsluft 40 mm Ø Rauchabzug Ø 80 mm 43 37 15 16

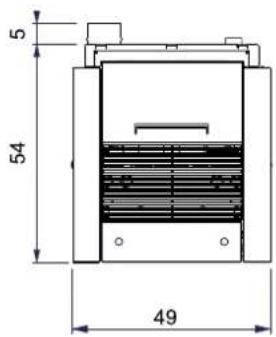

SEITE

119 5 54

GRUNDISS

5 54 49

MERKMALE

• ELEKTROAPPARATE

LEONARDO® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur messen.

Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.

Das System LEONARDO ^® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt. Das System LEONARDO ^® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten.

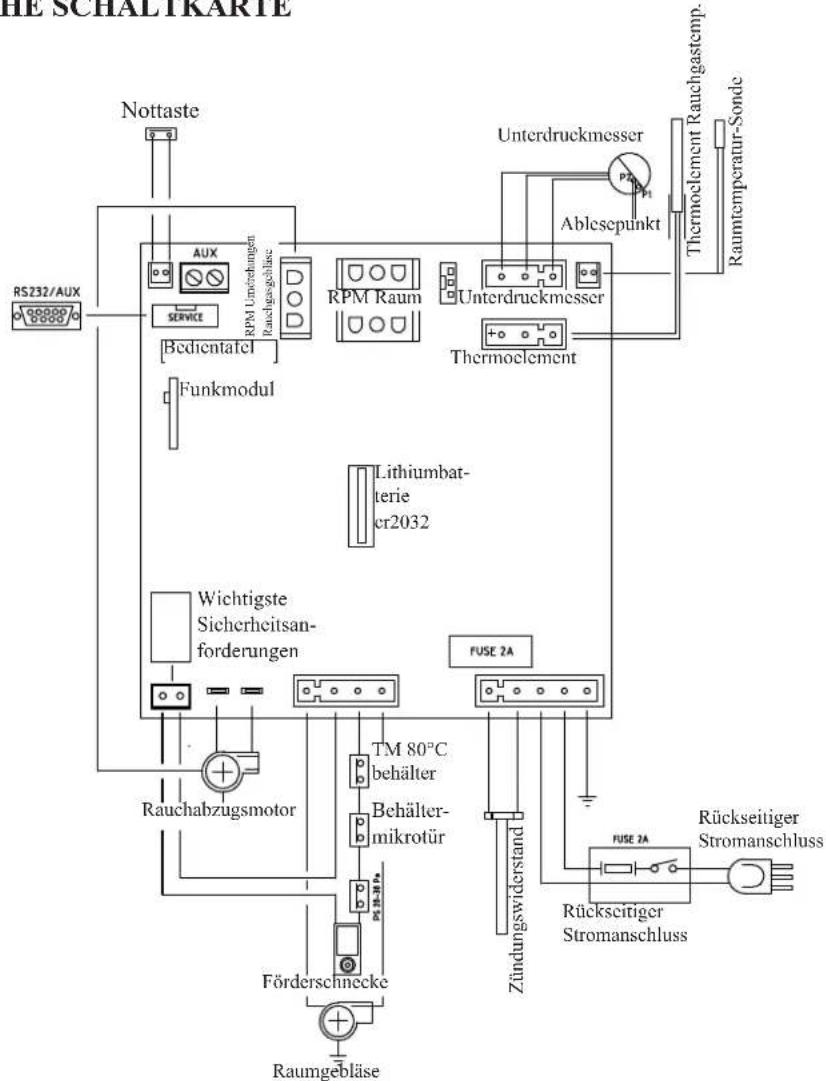

• ELEKTRONISCHE SCHALTKARTE


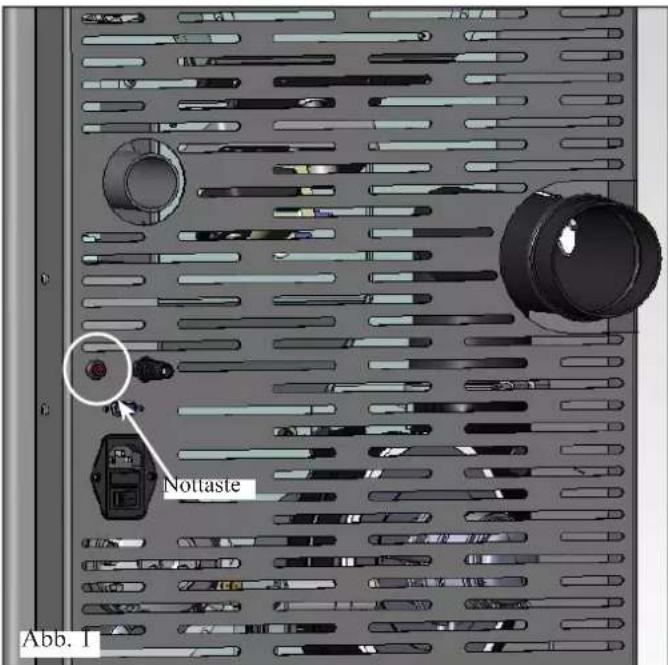

    A["Nottaste"] --> B["RS232/AUX"]
    B --> C["AUX"]
    C --> D["RPM Untreihangten Rauchsgeschäse"]
    D --> E["Service"]
    E --> F["Bedientafel"]
    F --> G["Funkmodul"]
    G --> H["Wichtigste Sicherheitsanforderungen"]
    H --> I["Rauchabzugsmotor"]
    I --> J["TM 80°C behälter Behältermikrotür"]
    J --> K["Förderschnecke"]
    K --> L["Raumgebläse"]
    M["Unterdruckmesser"] --> N["Ablesepunkt"]
    N --> O["Thermoelement Rauchgastemp."]
    O --> P["Rückseitiger Stromanschluss"]
    P --> Q["Zündungswiderstand"]
    Q --> R["FUSE 2A"]
    R --> S["FUSE 2A"]
    S --> T["Rückseitiger Stromanschluss"]
    T --> U["Thermoelement Rauchgastemp. Raumtemperatur-Sonde"]

sistema

LEONARDO

ГЕОИАВДО

SERIELLER PORT

Am seriellen Ausgang RS232 ist es möglich, mit einer entsprechenden Litze (Art.-Nr. 640560) vom Händler ein Optional für die Kontrolle der Zündungen und Abschaltungen - wie zum Beispiel Telefonumschalter und Raumthermostat - installieren zu lassen.

PUFFERBATTERIE

Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht als Produktfehler zu betrachten, sondern als normaler Verbrauch) wir durch die Schriftzüge "Batterie lecrPrüf" angezeigt. Für nähere diesbezügliche Auskünfte, wenden Sie sich an den Händler, der die Erstinbetriebnahme vorgenommen hat.

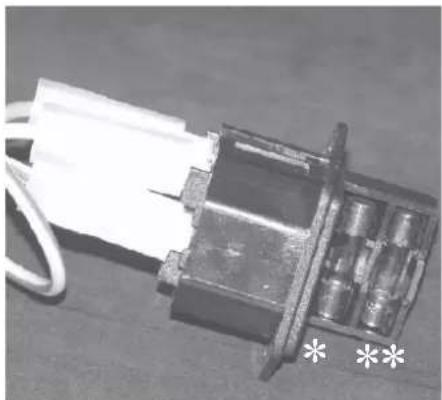

SICHERUNG

am Stromanschluss mit Schalter auf der Rückseite des Ofens sind zwei Sicherungen eingesetzt, davon einer funktionsfähig*, der andere als Reserve**.

HEIZTECHNISCHE MERKMALE gemäß EN 14785
	Nennwärmelcistung Reduzierte Leistung
Heizleistung 8 2,4 kW
Wirkungsgrad / Effi zienz 93 95,1 %
Emissionen CO 13% O_2	0,013 0,059 %
Rauchtemperatur 129 63 °C
Brennstoffverbrauch Pellets	1,8 0,5 kg/h
Fassungsvermögen des Brennstoffbehälters	24		kg
Zug	12 - 0	10 - 0	Pa
Betriebsdauer	12	42	Stun-den
Beheizbares Raumvolumen*	210		m^3
Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil)	80		mm
Durchmesser des unabhängigen Außenlufteingangs (Steckerteil)	40		mm
Gewicht mit Verpackung	208		kg

TECHNISCHE DATEN FÜR DIE BEMESSUNG DES RAUCHABZUGS
	Nennwärmeleistung Reduzierte Leistung
Heizleistung 8 2,4 kW
Rauchaustrittstemperatur am Austritt	155 76	°C
Mindestzug	0 - 5		Pa
Rauchdurchsatz	5,8 3,2	g/s
Klassifizierung des Feuerraums gemäß DIBt	FB 22 FC _52x		-

* Das Beheizbare Raumvolumen ist berechnet bei einer Wärmedämmung nach den neuesten Baurichtlinien, und anschließenden Änderungen und aufgrund einer Wärmeanforderung con 33 Kcal/m³ pro Stunde.

ELEKTRISCHE MERKMALE
Stromversorgung	230Vac +/- 10% 50 Hz
Schalter AN/AUS	ja
Durchschnittliche Leistungsaufnahme	100	W
Leistungsaufnahme bei Zündvorgang	400	W
Frequenz der Funksteuerung (geliefert)	Funkwelle 2,4 GHz
Schutzvorrichtung auf Hauptversorgung * (siehe S. 72)	Sicherung T2A, 250 Vac 5x20
Schutzvorrichtung auf elektronischer Schaltkarte *	Sicherung T2A, 250 Vac 5x20

ACHTUNG:

1) daran denken, dass externe Geräte den Betrieb der elektronischen Schaltkarte stören können.
2) Eingriffe bei Komponenten unter Spannung, Instandhaltungsarbeiten und/oder Kontrollen dürfen nur von geschultem Fachpersonal durchgeführt werden. (vor jedweder Wartung das Gerät vom Stromnetz trennen)

Die obigen Daten sind Richtwerte und wurden von der akkreditierten Zertifizierungsorganisation erhoben. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Ermessen zu ändern.

SICHERHEITSVORRICHTUNGEN

• THERMOELEMENT:

Am Rauchabzug installiert, ermittelt es die Rauchgastemperatur am Abzug. In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Betriebs- und Abschaltphasen.

• UNTERDRUCKMESSER:

Misst den Depressionswert (im Vergleich zur Installationsumgebung) in der Brennkammer.

• SICHERHEITSTHERMOSTAT:

Schreitet ein, wenn die Temperatur im Inneren des Ofens zu sehr ansteigt. Er verhindert die Versorgung mit Pellet und bewirkt das Ausschalten des Ofens.

• SICHERHEITS-DRUCKWÄCHTER:

springt an, wenn der Unterdruck in der Brennkammer unzureichend für den einwandfreien Betrieb ist.

Bei Installation und Gebrauch des Geräts müssen alle lokalen und nationalen Gesetzesvorschriften und Europanormen beachtet werden. In Italien gilt UNI 10683 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL. In jedem Fall sind die einschlägigen nationalen Bestimmungen zu beachten. Bei der Installation in einem Mehrparteienhaus sollte zunächst die Genehmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

In Italien darf der Ofen NICHT in Räumen aufgestellt werden, in denen Gasheizgeräte vom Typ B in Betrieb sind (z.B. Gas-Wassererhitzer, Öfen und Geräte, die über Abzugshauben betrieben werden), da der Ofen Unterdruck im Raum erzeugen und dadurch den Betrieb solcher Geräte beeinfl ussen bzw. beeinträchtigen kann. Gemäß Norm UNI 10683 kann der Ofen auch in einem Schlafzimmer installiert werden.

PRÜFUNG DES ELEKTROANSCHLUSSES (die Steckdose an zugänglicher Stelle anbringen)

Der Ofen wird mit einem Netzversorgungskabel geliefert, das an eine Steckdose mit 230 V 50 Hz anzuschließen ist, vorzugsweise mit einem Magnet-Thermoschutzschalter versehen. Spannungsschwankungen von mehr als 10% können den Ofen beeinträchtigen. Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Eine nicht wirksame Erdung führt zu einem fehlerhaften Betrieb, für den Edilkamin keine Haftung übernimmt. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.

AUFSTELLUNG

Für einen ordnungsgemäßen Betrieb des Ofens, muss diese mit der Wasserwaage ausgerichtet werden. Die Tragfähigkeit des Fußbodens überprüfen.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

- Seitlich und auf der Rückseite 20 cm Mindestabstand zu entzündlichen Materialien lassen.

- vor dem Ofen dürfen keine entzündlichen Materialien mit einem Abstand von weniger als 80 cm aufgestellt werden. Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen getroffen werden, um jede Brandgefahr auszuschließen. Für den Fall der Montage auf einer Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

INSTALLATION LUFTEINLASS

Dieser Ofen eignet sich auch für die Installation in so genannten „Passivhäusern“. In diesem Fall muss unbedingt Luft für die Verbrennung angesaugt werden, indem der Stutzen auf der Rückseite des Ofens (luftdicht) über ein Rohr mit ø 4 cm nach Außen geleitet wird. Stellen Sie sicher, dass die Außenluftklappe so angebracht wird, dass ihre Funktion nicht behindert werden kann.

In allen anderen Hausarten kann der Ofen auf herkömmliche Weise und somit auch mit Verwendung von Umgebungsluft installiert werden (auf jeden Fall die technischen Bezugsnormen beachten). Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein.

In jedem Fall muss das Luftzufuhrrohr vom Anfang bis zum Ende einen freien Querschnitt von mindestens 12 cm ^2 aufweisen. Das äußere Ende muss um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen sein.

Zusätzlich muss es mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12 cm ^2 nicht verringert werden darf.

RAUCHABZUG

Das Rauchabzugssystem darf nur für den einen entsprechenden Ofen gedacht sein (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

- Die Pelletöfen befi nden sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Ge- bläsekennlinie).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug des Rauchs erfolgt durch den Stutzen auf der Rückseite mit einem Durchmesser von 8 cm. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind 3 Kurven mit einem Höchstwinkel von 90° möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, sind ein senkrechtes Außenstück von mindestens 1,5 m und ein abschließender Windschutz erforderlich (gemäß UNI 10683).

Das senkrechte Stück kann innen oder außen verlaufen. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neues Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein. Die Schornsteine und die Rauchabzüge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen (prüfen, ob im eigenen Land eine entsprechende Regelung gilt). Eine mangelnde Überprüfung und regelmäßige Reinigung erhöht die Wahrscheinlichkeit eines Schornsteinbrands. In diesem Fall wie folgt vorgehen: Nicht mit Wasser löschen; den Pelletbehälter leeren. Sich nach dem Zwischenfall vor dem erneuten Betrieb des Geräts an Fachpersonal wenden. Der Ofen ist für den Betrieb unter beliebigen klimatischen Bedingungen ausgelegt. Unter besonderen Bedingungen, etwa bei starkem Wind, springen ggf. die Sicherheitseinrichtungen an und der Ofen schaltet ab. Das Gerät in diesem Fall nicht mit deaktivierten Sicherheitsvorkehrungen betreiben. Wenden Sie sich bei anhaltendem Problem an den Technischen Kundenservice.

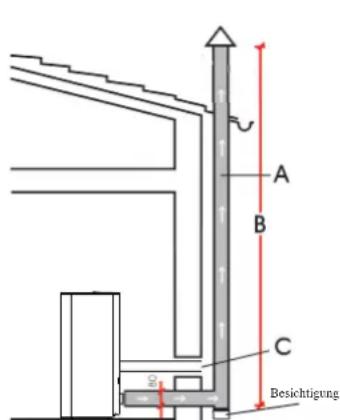

TYPISCHE FÄLLE

Abb. 1

Abb.

A B C Besichtigung

D E

A: Rauchabzug aus gedämmten Stahl
B: Mindesthöhe 1,5 m und jedenfalls über die Traufe des Daches hinaus
C-E: Lufteinlass von außen (Mindestquerschnitt 80 cm²)
D: Rauchabzug aus Stahl in Rauchabzug aus Mauerwerk eingezogen.

SCHORNSTEIN

Die wichtigsten Merkmale sind:

- Innenquerschnitt an der Basis gleich dem des Rauchabzugs - Öffnungsquerschnitt nicht geringer als dem zweifachen des Rauchabzugs

- Lage oberhalb des Daches und außerhalb der Rückfl ussbereiche (siehe UNI 10683)

INSTALLATION

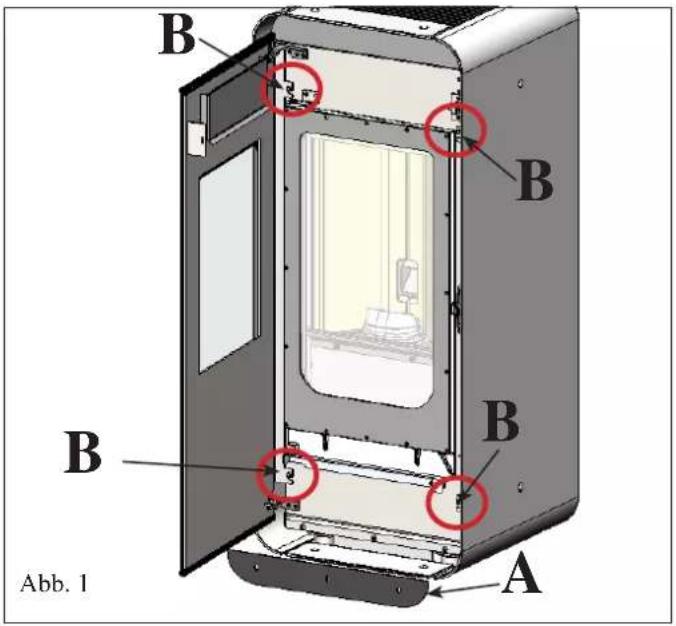

B B B A Abb. 1

IWICHTIG UM SCHÄDEN ZU VERMEIDEN

BEVOR DEN PELLETOFEN VON DER PALETTE ZU ENTNEHMEN MÜSSEN DIE SEITENVERKLEIDUNGEN AUS GLAS WIE FOLGEND ENTFERNT WERDEN:

Abb.1

Tür öffnen und das untere metallisches Blech (A) durch die zwei Schrauben entfernen

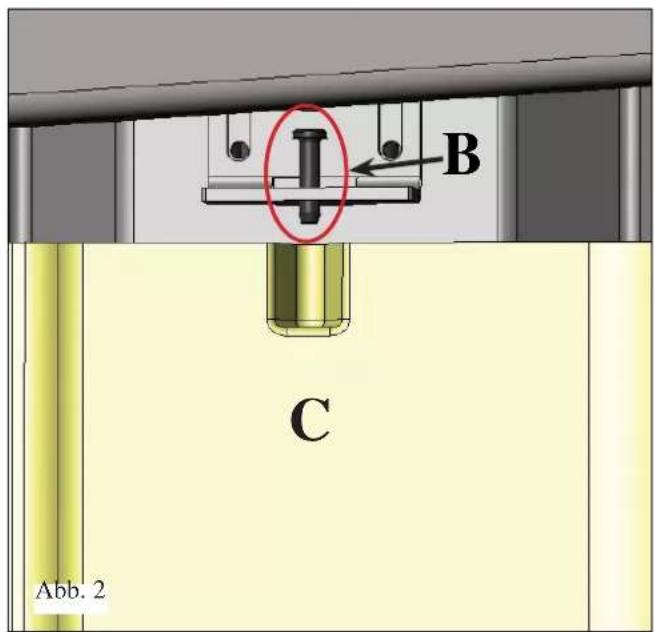

Die vier Schrauben die sich oben und unten der Innenstruktur (B) befi nden, lockern

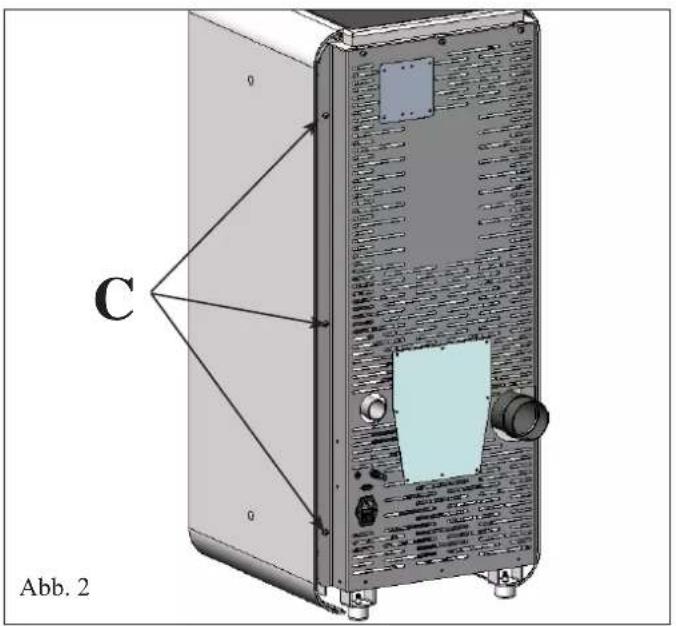

Abb.2

Die drei Schrauben, die sich hinter jede Seitenverkleidung aus Glas befinden, entfernen.

Abb.3

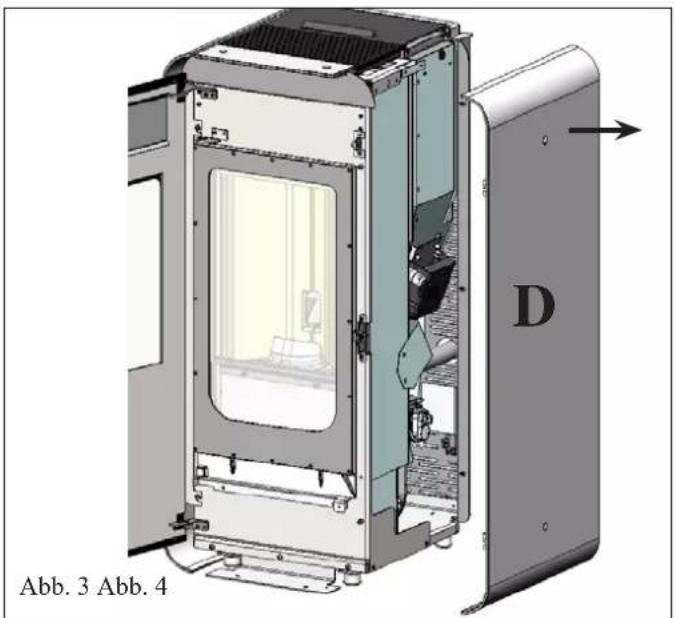

Die Seitenverkleidungen aus Glas (D - Abb.8) waagerecht herausziehen

C Abb. 2

JETZT KANN DER PELLETOFEN VON DER PALETTE ENTFERNT WERDEN UND IN SEINE DEFINITIVE POSITION GESTELLT WERDEN.

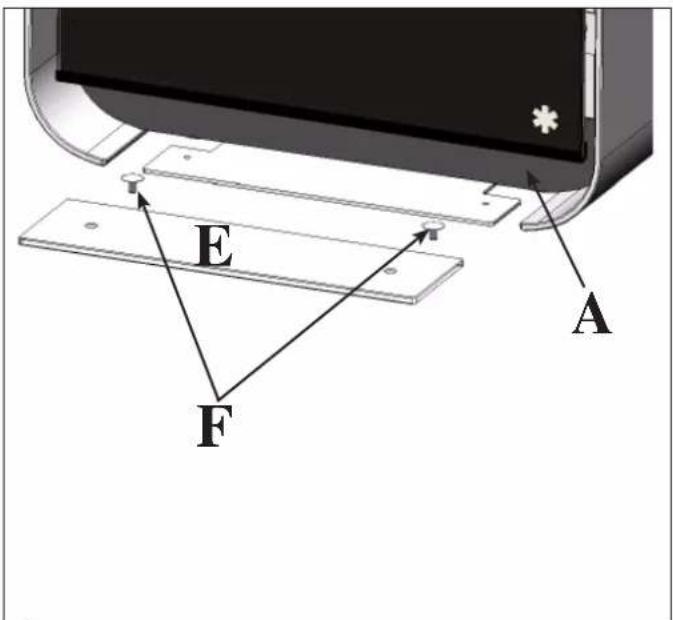

Abb.4

Das untere metallisches Blech (A) erneut einbauen.

- Das untere waagerechtes Glasteil (E - einzeln verpackt) an der Ofenstruktur, durch Schrauben und Unterlegscheiben (F) anbauen.

- Die Seitenverkleidungen (D) erneut einbauen

D Abb. 3 Abb. 4

E F A

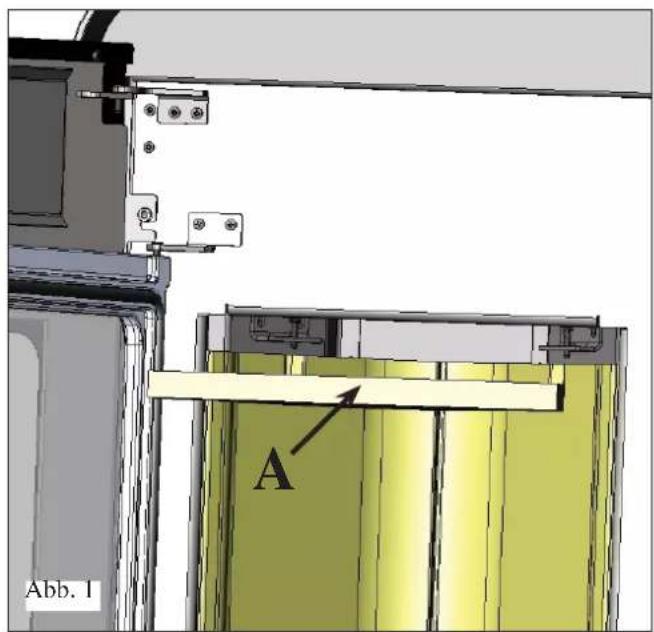

MONTAGE GUSSEISEN BRENNKAMMER -OPTIONAL

A Abb. I

A B C Abb. 2

B D D Abb. 3

Für den Umbau der Brennkammer von Vermiculit auf Gusseisen wird der Umbausatz, geliefert im Karton, bestehend aus zwei Gusseisenseiten rechts/links (D - Abb.3) benötigt.

Zur Montage folgendermaßen vorgehen:

Fig. 1-2

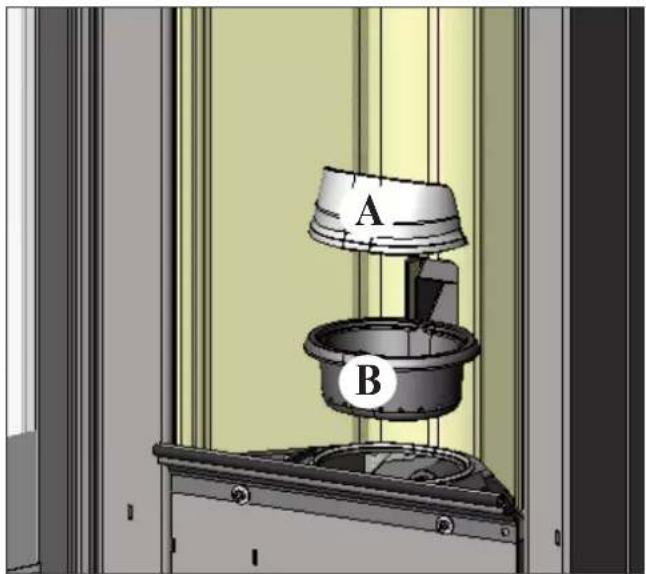

Die Tür öffnen, die Brennschale entfernen, den Rauchumlenker aus Vermiculit (A) entfernen, und die Befestigungsschrauben (B) von die Vermicult Seiten (C) abschrauben

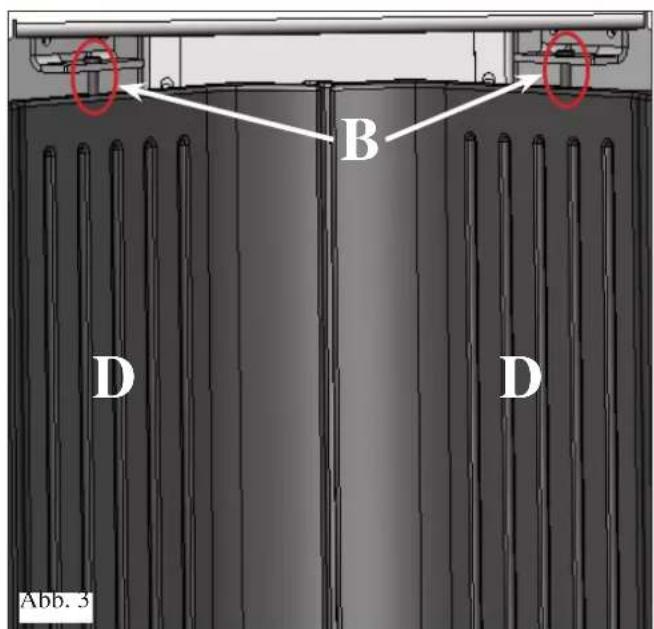

Fig. 3

Anstelle der abgebauten Vermiculit Seiten (A), die Gusseisenseiten (D) einbauen. Für die Montage erneut die Befestigungsschrauben (B) verwenden.

Den Rauchumlenker aus Vermiculit (A) und die Brennschale erneut positionieren.

GEBRAUCHSANWEISUNGEN

Die Inbetriebnahme, die Erstinbetriebnahme und die Abnahmen sind einem autorisierten Servicecenter von Edilkamin zu übertragen und müssen gemäß UNI 10683 durchgeführt werden.

Diese Norm bezeichnet die vor Ort vorzunehmenden Kontrolltätigkeiten, die den ordnungsgemäßen Betrieb des Systems bestätigen sollen.

Das technische Servicecenter sorgt auch für die Eichung des Ofens je nach Pelletart und Installationsbedingungen, um so die Garantie zu aktivieren.

Ohne die Ersteinschaltung durch ein von Edilkamin zugelassenes technisches Servicecenter darf die Garantie nicht aktiviert werden.

Weitere Informationen erhalten Sie unter www.edilkamin.com

Während der ersten Brennvorgänge können sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden.

Vor dem Anzünden ist jedenfalls zu überprüfen:
• Die ordnungsgemäße Installation
• Die Stromversorgung
- Der Verschluss der Tür, die dicht sein muss
• Die Sauberkeit des Brenntiegels
- Das Vorliegen der Stand-By-Anzeige auf dem Display (blinkendes Datum, Leistung oder Temperatur).

LADEN DES PELLET IN DEN BEHÄLTER

Um zum Behälter zu gelangen, die beiden Türen an der Rückseite des Oberteils öffnen (A und B - Abb. 1).

ANMERKUNG:

1) Bei diesem Vorgang NIEMALS den Pelletsack auf dem oberen Gitter ABLEGEN, um zu vermeiden, dass der Plastiksack schmelzen und den Lack des Oberteils beschädigen könnte.
2) Den entsprechenden mitgelieferten Handschuh verwenden, wenn der eingeschaltete und somit heiße Ofen beladen wird.
3) Es wird empfohlen, das Pellet innerhalb von 40 Sekunden nach der Öffnung des Behälters zu laden.

ANMERKUNGEN zum Brennstoff

NEA ist ausgelegt für den Einsatz von Holz-Pellets mit einem Durchmesser von 6 mm.

Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern präsentiert, die durch das Pressen von Sägemehl, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erhalten werden. Er ist im Handel in Säcken von 15 kg erhältlich. Um den Betrieb des Ofens NICHT zu beeinträchtigen, ist es unerlässlich, NICHTS anderes darin zu verbrennen. Die Verwendung von anderen Materialien, Brennholz inbegriffen, die durch Laboruntersuchungen festgestellt werden kann, bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellet der folgenden Eigenschaften gewährleisten:

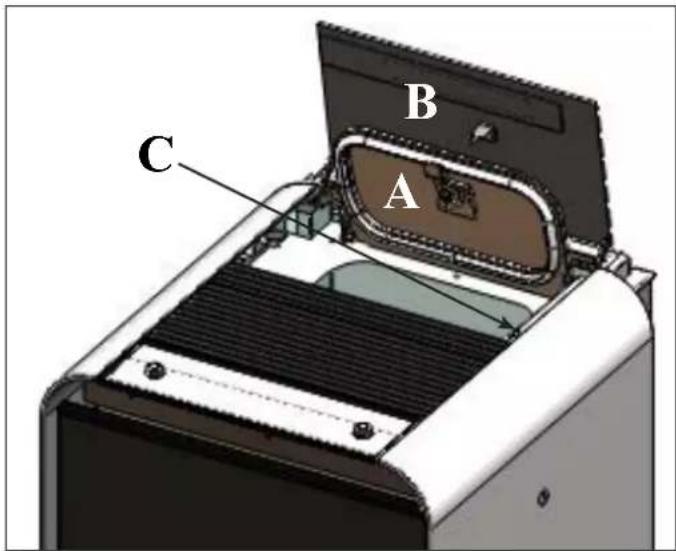

B C A

Abb. 1

• MIKROSCHALTER PELLET TANK:

Ein Mikroschalter (C - Abb. 1) befi ndet sich an den externen Deckel B, und veruracht die Ausschaltung des Ofen im Fall dass die Deckeln A und B nicht hermetisch geschlossen wurden.

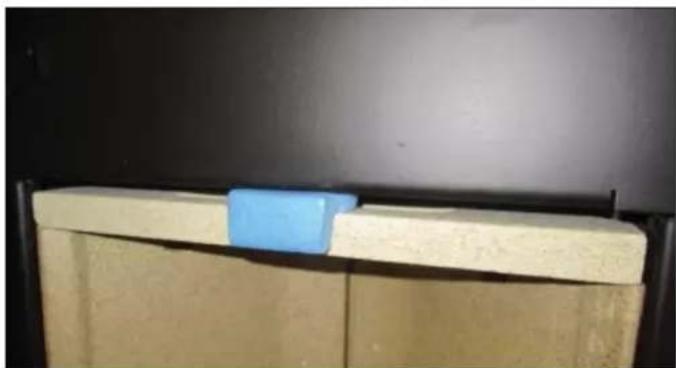

ACHTUNG: VOR DEM EINSCHALTEN DES OFENS DEN WÄHREND DES TRANSPORTS VERWENDETEN SCHUTZ DER DECKE ENTFERNEN

Durchmesser: 6 Millimeter

Höchstlänge: 40 mm

Höchst-Feuchtigkeitsgehalt: 8 %

Heizwert: Mindestens 4100 kcal/kg

Die Verwendung von Pellet mit unterschiedlichen Eigenschaften erfordert eine spezifi sche Einstellung des Ofens, die der entspricht, die bei der Erstanzündung vornimmt.

Der Gebrauch von ungeeignetem Pellet kann Folgendes verursachen: Verringerung des Wirkungsgrads; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellet kann Aufschluss über dessen Qualität geben.

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig.

Minderwertige Qualität: mit Längs- und Querspalten, sehr staubig, sehr veränderliche Längen und Anwesenheit von Fremdkörpern.

GEBRAUCHSANWEISUNGEN

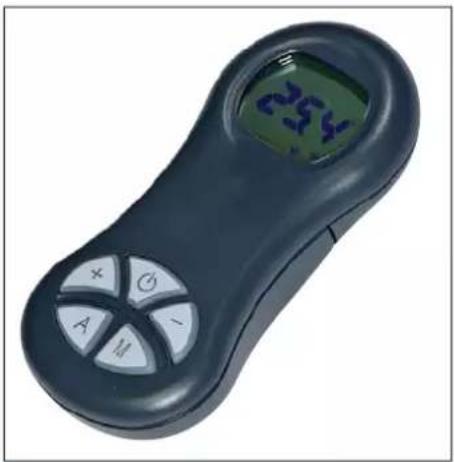

FUNKSTEUERUNG

Sie dient der Bedienung aller Funktionen.

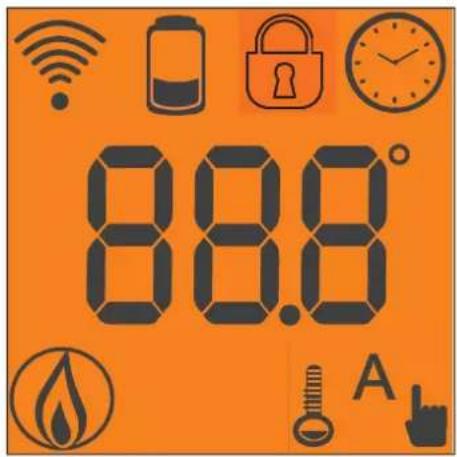

Legende der Tasten und des Displays:

: Einschalten und Ausschalten (um von Funksteuerung in Standby zu aktiver Funksteuerung zu wechseln)

+/- : Zum Erhöhen oder Vermindern der diversen Einstellungen

A : Für die Wahl des Automatik-Betriebs

M : Für die Wahl des manuellen Betriebs und für den Zugang zum Kontroll- und Programmierungs-Menü

- Blinkendes Symbol: Funksteuerung auf Netzsuche

- Durchgehend leuchtendes Symbol: Funksteuerung mit aktiver Verbindung

Tastatur gesperrt (drücken Sie einige Sekunden lang gleichzeitig auf "A" und "M", um die Tastatur zu sperren oder zu entsperren)

Batterie leer (3 Stk. Alkali-Batterien AAA)

Programmierung aktiviert

88.8° A

Alphanumerisches Display mit 16 Stellen, auf zwei 8-stelligen Zeilen angeordnet

- Blinkendes Symbol: Ofen in der Zündphase

- Durchgehend leuchtendes Symbol: Ofen in Betrieb

Funktion der Einstellung von Hand (auf dem Display erscheint der Wert der Arbeitsleistung)

Automatikbetrieb (auf dem Display erscheint der Temperaturwert)

Auf dem Display werden außer den oben beschriebenen Symbolen weitere nützliche Informationen angezeigt.

- Stellung Standby:

Es werden angezeigt: SET temperatur (20°C), verbliebene Pelletmenge (15 kg) im Brennstoffbehälter und die aktuelle Zeit (15:33)

- Manueller Betrieb:

Es werden angezeigt: Eingegebene Leistung (Power 1), Pelletmenge und verbliebene Autonomie (15 kg und 21 H)

- Automatik-Betrieb:

Es werden angezeigt: Eingegebene Temperatur (Set 22°C), Pelletmenge und verbliebene Autonomie (15 kg und 21H).

DIE TASTE ♥NCHT MEHRMALS DRÜCKEN.

NB: Wird die Funksteuerung einige Sekunden lang nicht benutzt, verdunkelt sich das Display, da die Energiesparfunktion aktiviert wird. Das Display wird durch das Drücken einer beliebigen Taste wieder aktiv.

Deaktivierung des Gebläses

Um das Gebläse des Ofens zu deaktivieren/wieder zu aktivieren wie folgt vorgehen: 2 Sekunden lang die Taste M und 2 Mal die Taste + drücken; auf dem Display wird „COMFORT AIR“ angezeigt, diese Anzeige mit der Taste M bestätigen, um das Belüftungsauswahlmenü aufzurufen. Mit den Tasten +/- geht man abwechselnd von der Anzeige COMFORT AIR (Belüftung eingeschaltet) zur Anzeige “AIR OFF” (Belüftung ausgeschaltet) über, die Taste 🚗 drücken, um die Eingabe zu speichern.

GEBRAUCHSANWEISUNGEN

Befüllung der Förderschnecke

Beim ersten Gebrauch oder bei völliger Entleerung des Pelletbehälters müssen zur Befüllung der Förderschnecke gleichzeitig die Tasten „+“ und „-“ der Funksteuerung einige Sekunden lang gedrückt werden; nach dem Loslassen der Tasten erscheint die Anzeige “NACHFÜLLEN”.

Der Vorgang ist vor dem Zünden auszuführen, wenn der Ofen wegen Pelletmangel seinen Betrieb eingestellt hat, am Ende des Vorganges den Tiegel leeren vor neuer Zündung.

Es ist normal, dass im Brennstoffbehälter eine Restmenge Pellet zurückbleibt, die die Förderschnecke nicht ansaugen kann.

Automatische Zündung

Bei Ofen in Standby, durch Drücken der Taste 📤, auf der Funksteuerung 2 Sekunden lang, beginnt das Zündverfahren und es wird die Schrift "START" angezeigt, gleichzeitig beginnt eine Rückwärtszählung in Sekunden (von 1020 nach 0). Die Zündungsphase ist jedoch zeitlich nicht vorbestimmt: Ihre Dauer wird automatisch verkürzt, wenn die Schaltkarte das Bestehen einiger Tests feststellt. Nach etwa 5 Minuten erscheint die Flamme.

Manuelles Anzünden

Im Fall von Temperaturen unter 3°C, die dem Widerstand nicht erlaubt, sich genügend zu erhitzen oder bei zeitweiligen Ausfall des Widerstands selbst, ist es möglich, für den Zündvorgang Zündhilfe zu verwenden.

In den Tiegel ein gut brennendes Stück Zündhilfe geben, die Tür schließen und 🚫️ der Funksteuerung drücken.

LEISTUNGSEINSTELLUNG

- Manueller Betrieb über Funksteuerung

Bei Ofen in Betrieb, wird bei Drücken der Taste "M" auf der Funksteuerung auf dem Display die Schrift "NETZSTROM P"(mit Angabe der Leistung, bei der der Einsatz arbeitet) angezeigt, durch Drücken der Tasten „+“ oder „-“ kann die Arbeitsleistung des Einsatzes erhöht oder verringert werden (von "NETZSTROM P1" bis "NETZSTROM P3").

- Automatik-Betrieb über Funksteuerung

Durch Drücken der Taste “A“ wechselt man in Automatik-Betrieb und regelt die gewünschte Raumtemperatur (zur Einstellung der Temperatur von 5°C bis 35°C, die Tasten „+“ und „-“ verwenden) und der Ofen regelt die Arbeitsleistung entsprechend der eingestellten Temperatur. Wird eine niedrigere Temperatur als die der Raumtemperatur eingegeben, bleibt der Einsatz in Leistungsstufe “NETZSTROM P1”.

Abschalten

Bei Ofen in Betrieb 2 Sekunden lang die Taste 🔍 Funksteuerung drücken: Es beginnt das Abschaltverfahren, auf dem Display wird die Rückzählung von 9 bis 0 (für insgesamt 10 Minuten) angezeigt.

Die Abschaltphase sieht vor:

• Unterbrechung der Pelletzufuhr.
  • Lüftung auf Höchststufe.
  • Rauchabzugsmotor auf Höchststufe.

Während der Abschaltphase niemals den Netzstecker zichen.

NUR MIT DER FUNKSTEUERUNG AUSZUFÜHRENDE BEDIENUNGEN

Einstellung der Uhr

Durch 2 Sekunden langes Drücken der Taste "M" gelangt man zum Menü "UHR", das es ermöglicht, die Uhr der Schaltkarte einzustellen. Durch anschließendes Drücken der Taste "M" werden nacheinander folgende Daten angezeigt und können eingestellt werden: Tag, Monat, Jahr, Stunde, Minute, Wochentag. Der Schriftzug "SPEICHERN??", der durch Drücken der Taste "M" zu bestätigen ist, erlaubt die Kontrolle der Richtigkeit der vorgenommenen Eingaben vor der Bestätigung (auf dem Display wird daraufhin der Schriftzug "SPEICHERN" angezeigt).

Die Einschalt-, Ausschalt-, Leistungseinstellvorgänge können mit der roten Not-Taste auf der Ofenrückseite vorgenommen werden (siehe S. 80).

Wöchentliche Stunden-Programmierung

Durch 2 Sekunden langes Drücken der Taste "M" der Funksteuerung gelangt man ins Menü der Einstellung der Uhr und durch Drücken der Taste „+“ zur Funktion Wöchentliche Stunden-Programmierung, die auf dem Display mit dem Schriftzug PROGRAMM. ON/OFF angezeigt wird. Mit dieser Funktion kann der Programmiermodus gewählt werden, in dem bis zu maximal drei Einschaltungen programmiert werden können. Bei Bestätigung mit der Taste "M" erscheint auf dem Display eine der folgenden Möglichkeiten: KEIN PROGR. (kein Programm eingegeben) TAGESPROGRAMM (ein einziges Programm für alle Tage) WOCHENPROGRAMM (spezifi sches Programm für jeden einzelnen Tag) Mit den Tasten „+“ und „-“ wechselt man von einer Programmart zur anderen. Option mit der Taste "M" bestätigen "TAGESPROGRAMM." und die Taste "+" drücken. Nun kann die Anzahl der Programme (Einschalten/Ausschalten) gewählt werden, die an einem Tag ausgeführt werden können. Bei Verwendung von "TAGESPROGRAMM" wird das (die) eingegebene(n) Programm(e) für alle Tage der Woche das(die) gleiche(n) sein. Durch aufeinanderfolgendes Drücken der Taste „+“ kann angezeigt werden:

- No progr.

- 1. Progr. (ein Ein- und ein Abschalten am Tag), 2. Progr. (ebenso), 3. Progr. (ebenso)

Die Taste „-“ verwenden, um die umgekehrte Reihenfolge anzuzeigen. Wird 1. Programm gewählt, wird die Einschaltzeit angezeigt. Auf dem Display erscheint: 1 “EIN” 10 Uhr; mit der Taste „+“ und „-“ verändert man die Stunde und bestätigt mit der Taste “M“ (All 1 On/Hour 10). Auf dem Display erscheint: 1 “EIN” 30 Minuten; mit der Taste „+“ und „-“ verändert man die Minuten und bestätigt mit der Taste “M“ (1 Off min). Gleiches Vorgehen für den Zeitpunkt des Abschaltens und für die folgenden Ein- und Abschaltungen. Mittels der Taste “M“ bestätigt man bei Anzeige des Schriftzuges “SPEICHERN??” auf dem Display. Bestätigt man “WOCHENPROGRAMM”, ist der Tag zu wählen, an dem die Programmierung vorgenommen werden soll: 7 Do; Progr.1; 1 Lu ; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; Tag mit den Tasten “+” und “-” einstellen und mit der Taste “M” bestätigen. Es besteht die Wahl zwischen 1 bis 3 Einschaltungen mit der Programmierung auf die gleiche Weise wie für “TAGESPROGRAMM”, indem für jeden Tag der Woche entschieden wird, ob eine Programmierung erfolgen soll und deren Anzahl und deren Zeiten bestimmt werden.

Für den Fall einer fehlerhaften Eingabe kann das Programm jederzeit während der Programmierung ohne zu speichern verlassen werden, indem die Taste 📊 erdrückt wird, auf dem Display erscheint “NICHT GESPEICHERT”.

GEBRAUCHSANWEISUNGEN

Änderung der Pelletladung (automatische Regulierung deaktiviert)

Zwei Sekunden lang die Taste "M" an der Fernbedienung drücken und die Displayanzeigen mit den Tasten "+" und "-" bis zum Posten "Nutzer-Menü" durchgehen und bestätigen. Daraufhin erscheint die Anzeige "ADJ-PELLET; ADJ-ZUG und MENU RADIO" (Servicecenter). Der Pelletdurchsatz kann durch Variieren der Prozenteinstellung (+/- 30 %) von Hand korrigiert werden.

Bei Bestätigen dieser Funktion mit der Menütaste gelangt man zur Regelung der Pelletladung, bei Verringerung des eingegebenen Werts verringert man die Pelletladung, bei Steigerung des eingegebenen Werts erhöht man die Pelletladung. Diese Funktion kann für den Fall nützlich sein, dass der Pellettyp gewechselt wurde, für den der Ofen eingestellt wurde und daher eine Korrektur der Ladung erforderlich sein sollte.

Sollte diese Korrektur nicht ausreichen, sich an den Händler, wenden, um eine neue Betriebseinstellung festzulegen.

Anmerkung zur Veränderlichkeit der Flamme: Etwaige Veränderungen der Zustands des Flamme hängen vom verwendeten Pellettyp ab, sowie von einer normalen Veränderlichkeit einer Flamme von festem Brennstoff und der regelmäßigen Reinigungen des Tiegels, die der Ofen automatisch vornimmt (NB: Diese ersetzen nicht das erforderliche Saugen in kaltem Zustand seitens des Benutzers vor dem Anzünden).

RESERVEANZEIGE

Der Ofen ist mit einer elektronischen Funktion zur Messung der verbliebenen Pelletmenge im Brennstoffbehälter versehen. Die Messvorrichtung, die im Inneren der elektronischen Schaltkarte integriert ist, ermöglicht, jederzeit zu überwachen, wie viel Stunden und Kilos bis zum Versiegen des Pellet fehlen. Für den ordnungsgemäßen Betrieb des Systems ist wichtig, dass während des ersten Anzündens (seitens des Händlers) folgende Prozedur befolgt wird.

Hierbei handelt es sich um Richtwerte. Größere Präzision wird erreicht, wenn vor jedem neuen Befüllen regelmäßig auf null gesetzt wird. Edilkamin haftet in keiner Weise für Abweichungen von diesen Angaben (dies kann von äußeren Einfl üssen abhängen).

Pellet-Reservesystem

Vor der Aktivierung des Systems, muss ein Sack Pellet in den Bchälter geladen und der Ofen bis zum Versiegen des gelad- nen Pellet benutzt werden. Dies dient einer kurzen Einlaufpha- se des Systems.

Anschließend kann der Behälter vollständig befüllt und anschließend der Ofen in Betrieb genommen werden.

Während des Betriebs, zu dem Zeitpunkt, in dem es möglich ist, einen ganzen Sack zu 15 kg Pellet nachzufüllen (den mitgelieferten Handschuh verwenden), erscheint auf dem Display der blinkende Schriftzug "RESERVE".

Nach dem Einfüllen eines Sacks Pellet muss nun die erfolgte Beladung von 15 kg gespeichert werden.

Dazu wie folgt vorgehen:

1. Die Taste "M" (etwa 3-4 Sekunden lang) drücken, bis der Schriftzug "UHR" erscheint.

2. Die Taste "+" drücken, bis der Schriftzug "RESERVE" erscheint.

3. Die Taste "M" für das Erscheinen der folgenden Anzeige drücken,

PELLET KG 07 + 15*

Verbliebcene kg im Behälter Geladene kg

Anschließend mit der Taste „+“ die Ziffer (*) auf den Wert des geladenen Pellet bringen (in diesem Fall, 15 kg).

1. Die Taste "M" zur Bestätigung drücken.

5.

Taste drücken, um das Menü zu verlass

Infolge der Vornahme der oben beschriebenen Operation lässt das System nach dem Verbrauch der 15 kg den blinkenden Schriftzug "RESERVE" anzeigen. Daraufhin muss die Prozedur der Punkte 1 bis 5 wiederholt werden.

NOT-TASTE

Sollte die Funksteuerung defekt sein, können die Basisfunktionen mit der roten Not-Taste auf der Ofenrückseite gesteuert werden (siehe Abb. 1).

Taste ein oder mehrere Male drücken, um die gewünschte Funktion zu aktivieren:

1. BEI ABGESCHALTETEM OFEN,
   schaltet sich dieser bei 2 Sekunden langem Drücken des roten Knopfes ein.
2. BEI EINGESCHALTETEM OFEN,
   schaltet sich dieser bei 2 Sekunden langem Drücken des roten Knopfes aus.
3. BEI EINGESCHALTETEM OFEN,
   in manuellem Betrieb, wechselt man beim Drücken des roten Knopfes von P1 zu P3.
4. BEI EINGESCHALTETEM OFEN,
   in Automatik-Betrieb, wechselt man beim Drücken des roten Knopfes von 5°C zu 30°C.

Nottaste Abb. I

WARTUNG

Vor der Vornahme jeglicher Wartungsarbeiten, den Ofen von der Netzversorgung trennen.

Eine regelmäßige Wartung ist für den guten Betrieb des Ofens grundlegend.

Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie.

TÄGLICHE WARTUNG

Bei abgestelltem, kaltem und vom Netz getrennten Ofen auszuführende Arbeiten.

• Die Reinigung muss mithilfe eines Staubsaugers erfolgen (auf Wunsch erhältlich, Seite 85) Der ganze Vorgang erfordert nur wenige Minuten am Tag.

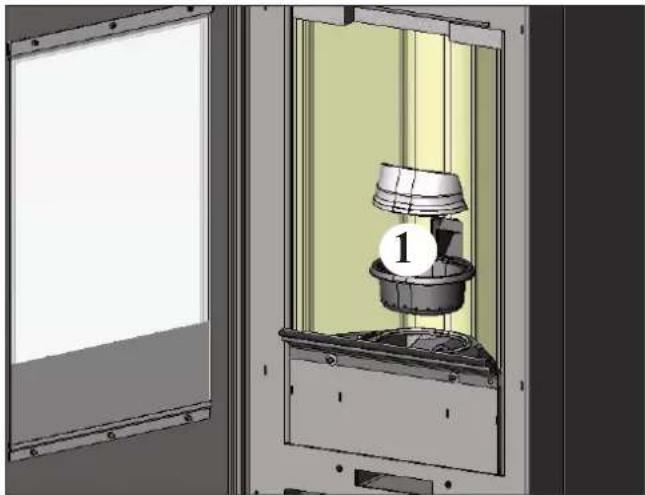

• Klappe öffnen, Brenntiegel heraus ziehen (1 - Abb. A) und die Reste in den Aschenkasten schütten (2 - Abb. B).
• DIE RÜCKSTÄNDE NICHT IN DEN PELLETBEHÄLTER ZURÜCKWERFEN.
• Aschenkasten heraus ziehen (2 - Abb. B) und in einen Behälter aus nicht entzündlichem Material entleeren (die Asche könnte noch sehr heiß sein und/oder Glut enthalten).
• Brennkammer, Feuerplatte, ascheanfälligen Bereich um den Brenntiegel absaugen.
• Brenntiegel heraus nehmen (1 - Abb. A) und mit dem beiligendem Spachtel ausschaben, verstopfte Öffnungen frei legen.
• Brenntiegel aussaugen, die Berührungsfl ächen zwischen Rand und Sitz reinigen.
  • Falls erforderlich, die Scheibe reinigen (in kaltem Zustand)

Niemals heiße Asche aufsaugen, dies gefährdet den Staubsauger und bringt die häuslichen Räume in Brandgefahr

WÖCHENTLICHE WARTUNG

• Decke heraus ziehen (3 - Abb. C) und Reste in den Aschekasten schütten (2 - Abb. B). Die Decke ist ein Verschleißteil, deshalb haftet Edilkamin nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Einschieben geschieht.
  • Die Brennkammer und den Rauchabzugsraum reinigen (4 - Abb. B).

JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS)

Besteht in:

• Allgemeine Innen- und Außenreinigung
- Sorgfältige Reinigung der Wärmetauschrohre hinter dem Heißluftgitter oben an der Ofenfront
- Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums

- Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen

- Reinigung des Rauchkanals (eventuell Austausch der Dichtung des Rauchabzugrohrs)

- Reinigung des Raums des Rauchabzugventilators

- Reinigung des Raums des Flusssensors

• Reinigung Rauchabzugrohr

- Entleerung des Pelletbehälters und Absaugen des Bodens

- Reinigung des Raums Kontrolle des Thermoelements

- Reinigung, Inspektion und Entkrusten des Raums des Zündwiderstands, eventueller Austausch desselben

- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels

- Reinigung des Pelletbehälters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor

- Prüfung und eventueller Wechsel des kleinen Druckmesserschlauchs.

• Austausch der Türdichtung

- Betriebsabnahme, Befüllung der Förderschnecke, Anzünden, 10-minütiger Betrieb und Abschalten.

Bei sehr häufig gem Ofenbetrieb ist empfehlenswert, den Rauchkanal und die Rauchdurchzugsleitung alle 3 Monate zu reinigen.

ACHTUNG!!!

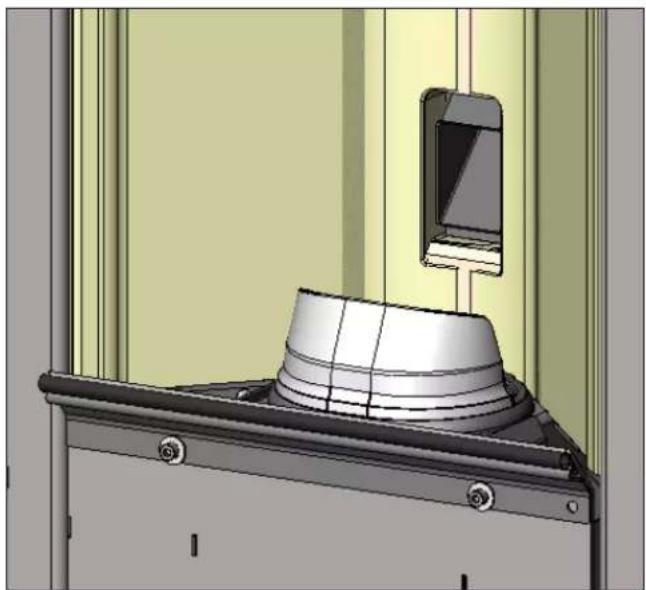

Nach der gewöhnlichen Reinigung, kann das NICHT ORDNUNGSGEMÄSSE Aufsetzen des oberen Brenntiegels (A) auf den unteren Brenntiegel (B) den Betrieb des Ofens beeinträchtigen (Abb. D). Bevor der Heizofen in Betrieb genommen wird, sicherstellen, dass die Brenntiegel korrekt verbunden sind, wie in (Abb. E) gezeigt und dass sich keine Asche oder Verbrennungsrückstände auf den Kontaktfl ächen (Rändern) befin den.

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

HINWEIS:

• Jede nicht befugte Veränderung ist untersagt
• Stets nur vom Hersteller empfohlene Ersatzteile verwenden
• Der Einsatz von nicht originalen Ersatzteilen hat den Verfall der Garantie zur Folge

A B

Abb. D

Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten).

Während der Phase wegen Ausfalls niemals den Netzstecker ziehen.

Für den Fall des erfolgten Ausfalls ist für den erneuten Start des Ofen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste gedrückt wird.

Ofen nicht erneut anstellen, bevor nicht der Grund für den Ausfall festgestellt und der Brenntiegel GEREINIGT UND GELEERT wurde.

MELDUNGEN ETWAIGER AUSFALLURSACHEN UND HINWEISE UND ABHILFEN:

1) Anzeige: Problem Abgasgeb.: (greift ein, wenn der Umdrchungssensor des Rauchabzugs eine Störung feststellt). Störung: Ausschaltung bei Feststellung einer Drehzahlstörung des Rauchabzugs

Maßnahmen: • Den Betrieb des Rauchabzugsmotors überprüfen (Verbindung zum Umdrehungssensor) und Steckkarte (Händler).
• Sauberkeit des Rauchabzugs überprüfen
• Die Elektroanlage und die Erdung überprüfen.
- Kontrolle Schaltplan (Händler).

2) Anzeige: FlamAus NoPellet: ((geringere als die eingegebene Rauchgastemperatur feststellt, weil es dies als mangeln des Vorliegen einer Flamme ausleg)

Störung: Erlöschen wegen Temperatursturz der Rauchgase

Die Flamme kann erlöscht sein, weil:

• Pellet fehlt
• zuviel Pellet die Flamme erstickt hat, die Pelletqualität überprüfen (Händler)
• der Höchsttemperatur-Thermostat eingeschritten ist (sehr selten, greift nur bei zu hoher Rauchgastemperatur ein) (Händler).

- der Sicherheitsdruckwächter greift bei Verstopfung/Verschluss des Abzugsrohres der Gase oder des Rauchabzugs ein (von einem zugelassenen Fachmann überprüfen lassen - Schornsteinfeger)

- Einschreiten des Sicherheitstermostats des Speichers. Überprüfen Sie, dass in der Nähe des Ofens keine Gegenstände vorhanden sind, die die Belüftung behindern und dass die Gebläse nicht defekt oder verstopft sind. In diesem Fall wenden Sie sich bitte an den technischen Kundendienst.

3) Anzeige: Sperre/No Zünd.: (schreitet ein, wenn in einer Höchstzeit von 15 Minuten keine Flamme erscheint oder die Zündtemperatur nicht erreicht ist.)

Störung: Abschalten wegen nicht ordnungsgemäßer Rauchgastemperatur in der Zündungsphase. Einwandfreie Funktion des Druckwächters prüfen (Händler)

- Es sind zwei Fälle zu unterscheiden:

KEINE Flamme erschienen

Maßnahmen: • Prüfen, dass Behälter und Brenntiegel mit Pellet gefüllt sind

• Position und Verschmutzungsgrad des Brennkammereinsatzes
• Funktionstüchtigkeit des Heizwiderstands (Händler)
• Raumtemperatur (bei weniger als 3^ C ist Esbit erforderlich) und Luftfeuchtigkeit.
• Feuer versuchsweise mit Esbitwürfel entzünden (Seite 79).

Flamme ist erschienen, aber nach der Meldung "Ar" er-scheint die Angabe "AF"

Maßnahmen: • Überprüfen: (nur für Händler)

• Funktionstüchtigkeit des Temperaturfühlers
• unter den Betriebsparametern eingegebene Starttemperatur.

4) Anzeige: Strom/ausfall : (dies ist kein Fehler des Ofen).

Störung: Abschalten wegen fehlenden Stroms

Maßnahmen: • Stromanschluss und Spannungsschwankungen überprüfen.

5) Anzeige: FBdefekt Funkstö : (greift ein, wenn das Thermoelement ausgefallen oder nicht angeschlossen ist).

Störung: Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoelement

Maßnahmen: • die Verbindung des Thermoelements an die Steckkarte überprüfen: Funktionstüchtigkeit bei der Abnahme kalt überprüfen (Händler)

6) Anzeige: zu hohe Abgast : (Abschaltung wegen zu hoher Rauchtemperatur)

Störung: Abschalten wegen zu hoher Rauchgastemperatur.

Überprüfen (nur für Händler): - Pellettyp, - Störung des Rauchabzugs, - verstopfter Rauchkanal, nicht ordnungsgemäße Installation, - „Drift“ des Getriebemotors.

MÖGLICHE PROBLEME

7) Anzeige: Check button (Meldet eine Störung der Not-Aus-Taste)

Maßnahmen: • den Zustand der Taste und deren Verbindungskabel zur Steckkarte überprüfen (Händler).

8) Anzeige: "Batterie leerPrüf"

Störung: Das Signal leuchtet auf, obwohl der Ofen weiter läuft

Maßnahmen: • Die Notstrombatterie der Leiterplatte muss ersetzt werden (Händler). Es wird darauf hingewiesen, dass es sich um ein Verschleißteil handelt, das nicht durch die Garantic abgedeckt ist.

9) Anzeige: ALARM STROM ZU HOCH: Springt an, wenn das Untersetzungsgetriebe ungewöhnlich viel Strom absorbiert.

Maßnahmen: Funktionstest (Servicecenter): Untersetzungsgetriebe - Elektroanschlüsse und Leiterplatte.

10) Anzeige: ALARM STROM ZU NIEDRIG: Springt an, wenn das Untersetzungsgetriebe ungewöhnlich wenig Strom absorbiert.

Maßnahmen: Funktionstest (Servicecenter): Untersetzungsgetriebe - Druckwächter - Behälterthermostat- Elektroanschlüsse und Leiterplatte

11) Störung: Funksteuerung funktioniert nicht:

Maßnahmen: • Näher an den Ofen heran gehen

• eventuell die Batterien ersetzen

- Synchronisierung mit automatischer Suche bei der Aktivierung: wenn die Batterien in die Fernbedienung eingesetzt werden, startet automatisch die Suche nach dem Funkkanal und es erfolgt die Verbindung mit dem erfassten Gerät. Um sicher zu gehen, dass dieser Vorgang regulär erfolgt, muss das Gerät eingeschaltet werden, bevor die Batterien in die Fernbedienung eingesetzt werden. Zudem muss dies in unmittelbarer Nähe der Antenne geschehe, um mit Sicherheit durch die Funkverbindung abgedeckt zu sein.

- Synchronisierung mit automatischer Suche und manueller Aktivierung: die automatische Gerätesuche kann manuell gestartet werden, wobei die Batterien in der Fernbedienung sein müssen:

- In die Nähe der Antenne des Geräts gehen und sicherstellen, dass das Gerät an das Stromnetz angeschlossen ist.

- Bei ausgeschaltetem Display (Standby) 10 Sekunden lang die Taste 0/I drücken.

- Nach 10 Sekunden erscheint die Anzeige "NETZ SUCHEN" am Display, Taste 0/I loslassen. Nun ist die automatische Suche aktiv.

- Nach wenigen Sekunden erfolgt die automatische Synchronisierung des Funkkanals.

12) Störung: Während der Zündphase greift der Differentialschalter ein (Händler)

Maßnahmen: • Zustand des Zündwiderstands, der Elektroanlage und der Elektrokomponenten prüfen.

13) Störung: Austretende Luft ist nicht heiß:

Maßnahmen: • Funktion des Ventilators prüfen.

ANMERKUNG 1

Alle Meldungen bleiben solange angezeigt, bis die Taste 🙏 auf der Funksteuerung gedrückt wird. Es wird empfohlen, den Ofen nicht erneut starten zu lassen, bevor nicht die Beseitigung der Störung festgestellt wurde.

ANMERKUNG 2

Nach einem Verbrauch von 1000 kg Pellet bzw. nach dem Verbrauch, den die Servicetechniker bei der Inbetriebnahme eingestellt haben, blinkt am Display die Anzeige "Wartung".

Der Ofen funktioniert, jedoch ist eine außerordentliche Wartung seitens des Händlers erforderlich.

ANMERKUNG 3

Für den Fall, dass aufgrund der Pelletqualität oder eines besonders kritischen Einbaus der Ofen vorzeitig verstopft, erscheint die Angabe "LLAMAR/ASISTEN.". Wie bei der Anzeige „Reini/gunKunde“ vorgehen.

HINWEIS:

Die Schornsteine und Rauchabzüge, an die die Geräte angeschlossen sind, die feste Brennstoffe verwenden, müssen einmal im Jahr gereinigt werden (überprüfen, ob im Einsatzland des Geräts eine diesbezügliche Vorschrift besteht). In Ermangelung regelmäßiger Kontrollen und Reinigung erhöht sich die Möglichkeit eines Schornsteinbrandes.

WICHTIG!!!

Falls ein Brand im Ofen, im Rauchgaskanal oder im Schornstein zu befürchten ist, folgendermaßen vorgehen:

- Stromversorgung trennen

- Einschreiten mit einem CO, Löschgerät

- Feuerwehr rufen

KEINE LÖSCHVERSUCHE MIT WASSER UNTERNEHMEN!

Anschließend das Gerät von einem vertraglichen Kundenservicezentrum (CAT) und den Kamin von einem Fachtechniker überprüfen lassen.

CHECKLISTE

Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen

Einbau und Inbetriebnahme

• Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat
  • Luftklappe im Raum
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens
• Der Rauchkanal (Leitungsabschnitt, der den Ofen mit dem Rauchabzug verbindet) ist wie folgt beschaffen: höchstens 3 Kuryen

höchstens 2 Meter in der Waagerechten

• Schornsteinabschluss über dem Rückstrombereich
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen

Gebrauch

• Das verwendete Pellet ist von guter Qualität und nicht feucht
• Der Tiegel und der Aschenraum sind sauber und korrekt eingesetzt
  • Die Tür muss gut verschlossen sein
• Der Tiegel muss gut in seinen Sitz cingesetzt sein

DARAN DENKEN, DEN TIEGEL VOR JEDEM ANZÜNDEN ZU SAUGEN Im Fall von gescheiterter Zündung vor dem erneuten Start, den Tiegel leeren.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

TELEFONWÄHLER FÜR FERNZÜNDUNG (Art.-Nr. 281900)

Es ist möglich, die Fernzündung zu erhalten, indem ein Telefonwähler mittels des auf Wunsch erhältlichen Kabels (Art.-Nr. 640560) am seriellen Port auf der Rückseite des Ofens durch den Händler angeschlossen wird.

REINIGUNGS-ZUBEHÖR

GlassKamin

Für die Reinigung der Keramikscheibe.

Eimer des Aschensaugers

Für die Reinigung des Brennraums

BENUTZERHINWEIS

Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 "Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämmung des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung". Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderem Abfall zu entsorgen ist. Der Benutzer hat daher das Gerät bei dessen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Händler zum Zeitpunkt des Erwerbs eines neuen Geräts gleicher Art im Verhältnis von eins zu eins zu übergeben.

• DRUKREGELAAR VEILIGHEID:

B B B A Afb. 1

IBELANGRIJK OM BREUKEN TE VERMIJDEN

VOORALEER DE KACHEL UIT DE BANK TE HALEN IS HET NODIG DE GLAZEN ZIJKANTEN TE DEMONTEREN EN HIERBIJ ALS VOLGT TEWERK TE GAAN:

Fig. 1

GEBRAUCHSANWEISUNGEN

GEBRAUCHSANWEISUNGEN

Wormschroef vullen.

Automatische ontsteking

GEBRAUCHSANWEISUNGEN

B B B B A fig. 1

VIGTIGT, FOR AT UNDGÅ BESKADIGELSER

INDEN BRÆNDEOVNEN FLYTTES FRA PALLEN ER DET PÅKRÆVET, AT DEMONTERE SIDETYKKER- NE AF GLAS, I HENHOLD TIL DENNE PROCEDURE:

Fig. 1

B B B B A fig. 1

IMPORTANTE PARA EVITAR RUTURAS

ANTES DE DESLOCAR A ESTUFA DO ESTRADO É NECESSÁRIO DESMONTAR AS LATERAIS DE VIDRO DA SEGUINTE FORMA:

B B B B A rys. 1

WAŻNE ABY UNIKNAĆ USZKODZEŃ

PRZED PRZENIESIENIEM PIECYKA Z PALETY KONIECZNE JEST ZDJĘCIE SZKLANYCH ŚCIANEK BOCZNYCH W SPOSÓB OPISANY PONIŻEJ:

Rys. 1
