INSTRUKCJA OBSŁUGI NEA EDILKAMIN

PL Instalacja, obsługa i konserwacja

pag. 2

pag. 18

pag. 35

pag. 52

pag. 69

pag. 86

pag. 103

pag. 120

pag. 137

Gentile Signora / Egregio Signore

Dziękujemy za wybranie naszego produktu.

Przed rozpoczęciem użytkowania urządzenia prosimy o uważne zapoznanie się z niniejszą instrukcją, co pozwoli na bezpieczne i w pełni satysfakcjonujące wykorzystanie jego możliwości.

W celu otrzymania wszelkich dodatkowych wyjaśnień lub informacji prosimy o kontakt ze SPRZEDAWCĄ, u którego dokonali Państwo zakupu lub odwiedzenia naszej strony www.edilkamin.com pod hasłem AUTORYZOWANE PUNKTY SERWISOWE.

UWAGA

- Po rozpakowaniu produktu należy sprawdzić jego stan, oraz kompletność dostawy (rączka, karta gwarancyjna, rękawica, CD/karta techniczna, łopatka, sole pochłaniające wilgoć).

W przypadku stwierdzenia jakichkolwiek niezgodności należy zwrócić się natychmiast do Sprzedawcy, u którego dokonali Państwo zakupu, i przekazać mu kopię książki gwarancyjnej i dokumentu księgowego potwierdzającego nabycie urządzenia.

- Uruchomienie

Pierwsze uruchomienie musi bezwzględnie zostać wykonane przez Autoryzowany Serwis Techniczny EDILKAMIN (CAT), pod groźbą utraty gwarancji. Uruchomienie polega na, zgodnie z normą UNI 10683.2012, przeprowadzeniu szeregu czynności kontrolnych wykonywanych po zainstalowaniu piecyka, których efektem końcowym jest potwierdzenie prawidłowego działania urządzenia oraz jego zgodności z przepisami.

U sprzedawcy, na stronie www.edilkamin.com lub pod naszym numerem telefonu otrzymają Państwo informacje o najbliższym punkcie serwisowym.

- nieprawidłowa instalacja, niewłaściwie wykonana wymagana konserwacja oraz niezgodne z przeznaczeniem wykorzystanie produktu zwalniają producenta z wszelkiej odpowiedzialności za powstałe w następstwie szkody.

- numer seryjny, niezbędny dla identyfi kacji piecyka, znajduje się:

- na górnej części opakowania,

- w książce gwarancyjnej umieszczonej wewnątrz paleniska,

- na tabliczce znamionowej, umieszczonej na tylnej ściance urządzenia

Wyżej wspomniana dokumentacja musi być przechowywana dla celów identyfi kacji produktu wraz z dowodem zakupu, którego dane muszą zostać podane w przypadku ewentualnych zapytań o informacje i udostępnione w przypadku ewentualnej wizyty dla celów konserwacji;

- zawartość instrukcji od strony graficznej i geometrycznej ma charakter poglądowy.

DEKLARCJA ZGODNOŚCI

Firma EDILKAMIN S.p.A.. z siedzibą w Via Vincenzo Monti 47 - 20123 Milano - Nr NIP 00192220192

Oświadcza z pełną odpowiedzialnością, że:

Piec na pelet drzewny wymieniony poniżej jest zgodny z Normą UE 305/2011 (CRP) oraz ze zharmonizowaną Norm Europejską EN 14785:2006

PIECE NA PELET, marki EDILKAMIN, o nazwie handlowej NEA

Nr SERYJNY

Patrz tabliczka znamionowa

Deklaracja osiągów (DoP - EK 106)

Patrz tabliczka znamionowa

Ponadto oświadcza, że:

piece na pelet drzewny NEA spełniają wymogi norm europejskich:

2006/95/CE - Dyrektywa Niskich Napięć

2004/108/CE - Dyrektywa Kompatybilności Elektromagnetycznej

EDILKAMIN S.p.A. nie ponosi żadnej odpowiedzialności za nieprawidłowe działanie urządzenia w przypadku wymiany części, montażu i/lub modyfi kacji nie przeprowadzonych przez personel EDILKAMIN i bez upoważnienia producenta.

ZASADA DZIAŁANIA

Piecyk NEA jest całkowicie hermetyczna względem otoczenia; oznacza to, że powietrze (do spalania i do czyszczenia szyby) jest pobierane bezpośrednio z zewnątrz i tym samym nie jest zużywanc, nawet w minimalnym stopniu, powietrze z pomieszczenia, w którym piecyk jest zainstalowany. Nadaje się więc do użytku w domach określanych jako "PASYWNE".

Aby piecyk zachował swoją szczelność rura doprowadzająca powietrze do spalania musi być wyprowdzona na zewnątrz przy uzyckiu specjalnych hermetycznych rur i złączek.

Piec wytwarza gorące powietrze używając jako paliwa peletu drzewnego, które spalanie jest sterowane elektronicznie.

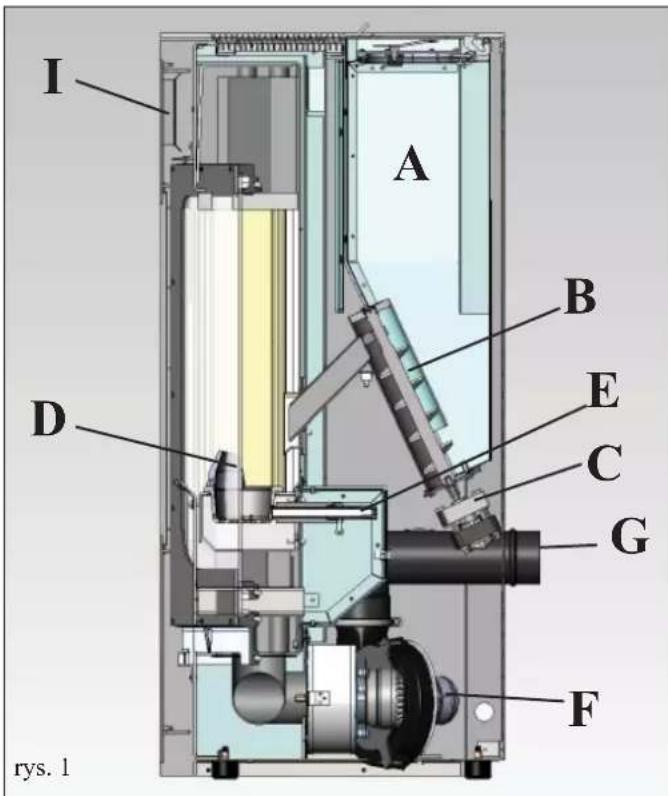

Poniżej opisano działanie urządzenia (litery odnoszą się do rysunku 1).

Paliwo piecyka (pelet) pobierane jest z zasobnika (A) i, za pośrednictwem podajnika ślimakowego (B), napędzanego przez motoreduktor (C) przenoszone zostaje na palnik (D).

Pelet rozpalany jest strumieniem gorącego powietrza wytworzonego przez zapalarkę elektryczną (E) i zasysanego do wnętrza paleniska dzięki wentylatorowi wyciągu spalin (F).

Powstałe w procesie spalania spaliny usuwane są z paleniska za pośrednictwem tego samego wentylatora (F) i odprowadzane na zewnątrz króćcem (G) znajdującym się z tyłu pieca.

Palenisku (wykonane z wermikulitu) jest zamknięte dwoma drzwiczkami.

- zewnętrznymi z szybą ceramiczną (otwierać przy użyciu dostarczanej rękawicy).

- wewnętrznymi z szyby cermicznej które mają bezpośredni kontakt z płomieniem (do otwierania używać specjalnej “zimnej” rączki).

Ilość paliwa oraz odprowadzanie spalin i doprowadzenie powietrza do spalania regulowane są za pomocą karty elektronicznej, wyposażonej w oprogramowanie Leonardo® co pozwala na uzyskanic optymalnej wydajności procesu spalania oraz niskich emisji pyłów.

Piec posiada port szeregowy do podłączenia (przy użyciu opcjonalnego przewodu kod.640560) urządzeń do zdalnego rozpalania urządzenia (modem telefoniczny, termostat pokojowy itp.). Podstawowymi fazami działania steruje się za pomocą pilota dostarczanego z piecykiem.

I A B D E C G F rys. 1

INFORMACJE DOTYCZACE BEZPIECZEŃSTWA

Piecyk NEA został zaprojektowańy do ogrzewania, w wyniku automatyczne spalanie peletu w palenisku, pomieszczenia, w którym jest zainstalowany zarówno poprzez promieniowanie jak i gorącym powietrzem wydmuchiwanym przez przednią kratkę (I).

- Urządzenie nie może być obsługiwane przez osoby, w tym dzieci, których zdolności fizyczne, sensoryczne lub umysłowe są obniżone. Dzieci muszą być nadzorowane, aby nie bawiły się urządzeniem.

- Główne zagrożenia, jakie ewentualnic występują podczas użytkowania urządzenia wynikać mogą z nieprzestrzegania zasad instalacji oraz z bezpośredniego kontaktu z wewnętrznymi częściami elektrycznymi, które są pod napięciem, z kontaktu z ogniem, nagrzanymi elementami piecyka (szyba, rury, odprowadzenie gorącego powietrza), wprowadzenia do paleniska niedozwołonych substancji, uzycia niewłaściwego paliwa, nieprawidłowej konserwacji lub częstego naciskania przycisku uruchamiania bez uprzedniego wyczyszczenia paleniska.

- W razie awarii któregoś z istotnych komponentów zadziała układ zabezpieczający i wyłączy urządzenie – nie należy interweniować w takich przypadkach, lecz pozwolić by wyłączyło się automatycznie.

- Aby pięcyk mógł działać prawidłowo należy ściśle przestrzegać instrukcji montażu podanych w niniejszej publikacji

- Podczas działania drzwiczki nie mogą być otwarte: spalanie odbywa się automatycznie i nie wymaga żadnej interwencji.

- Używać jako paliwa wyłącznie najlepszej jakości, certyfikowanego peletu drzewnego o śr. 6 mm.

- W żadnym wypadku nie wprowadzać do palcniska i do zasobnika obcych przedmiotów i substancji. NIGDY nie używać płynnych paliw w celu rozpalenia lub wzniecenia ognia.

- Do czyszczenia kanału spalinowego (odcinka kanału, który łączy otwór odprowadzenia spalin z piecyka z przewodem kominowym) nie wolno stosować produktów palnych.

- Palenisko i zasobnik czyścić wyłącznie odkurzaczem NA ZIMNO. Zawsze tylko przy WYŁĄCZONYM piecyku.

- Szybę należy czyścić NA ZIMNO przeznaczonymi do tego produktami i szmatką.

- Unikać otwierania drzwiczek komory spalania kiedy piecyk jest ciepły, poczekać do jego całkowitego wystudzenia.

- Piecyk nie może pracować przy otwartych drzwiczkach, z uszkodzoną szybą lub z otwartymi drzwiczkami do zasobnika pelctu.

- Piecyk nie może być wykorzystywany jako stopień lub podpora.

- Nie umieszczać mokrej odzieży bezpośrednio na piecyku w. celu jej wysuszenia. Ewentualną suszarkę do bielizny umieścić w bezpiecznej odległości od piecyka (niebezpieczeństwo pożaru).

- Upewnić się, że instalacja i pierwsze rozpalenie piecyka zostało wykonanc przez autoryzowany serwis Edilkamin zgodnie ze wskazówkami zawartymi w niniejszej instrukcji; są to warunki niezbędne do uruchomienia biegu gwarancji.

- Podczas działania piecyka rury odprowadzające spaliny oraz drzwiczki osiągają wysokie temperatury (nie dotykać bez odpowiedniej rękawicy).

- W pobliżu piecyka nie wolno umieszczać przedmiotów wrażliwych na ciepło.

- NIGDY nie używać płynów do wzniecania lub rozniecania ognia.

- Nie zasłaniać otworów wentylacyjnych w pomieszczeniu gdzie piecyk pracuje, ani otworów doprowadzających powie-trze do samego piecyka.

- Nie doprowadzać do zamoczenia urządzenia, nie zbliżać się do części pod napięciem z mokrymi dłońmi.

- Nic zakładać redukcji na przewody odprowadzania spalin.

- Piecyk można zainstalować wyłącznie w pomieszczeniach spełniających wymogi przeciwpożarowe, oraz posiadających wszelkie wymagane do instalacji i funkcjonowania pieca parametry (doprowadzenia i odprowadzenia).

- W RAZIE NIEPOWODZENIA PODCZAS PIERWSZEGO ROZPALENIA NIE POWTARZAC ROZPALENIA PRZED OPROŻNIENIEM PALNIKA.

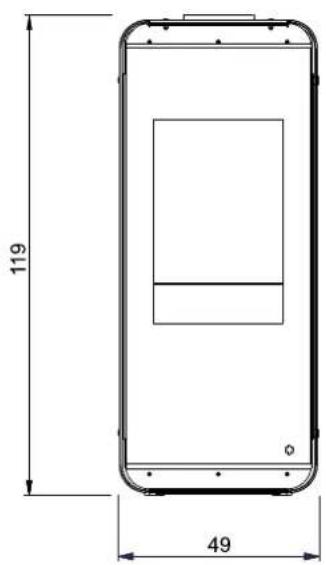

WYMIARY

• boki z białego szkła i płyta górna z żeliwa
• boki z czarnego szkła i płyta górna z żeliwa

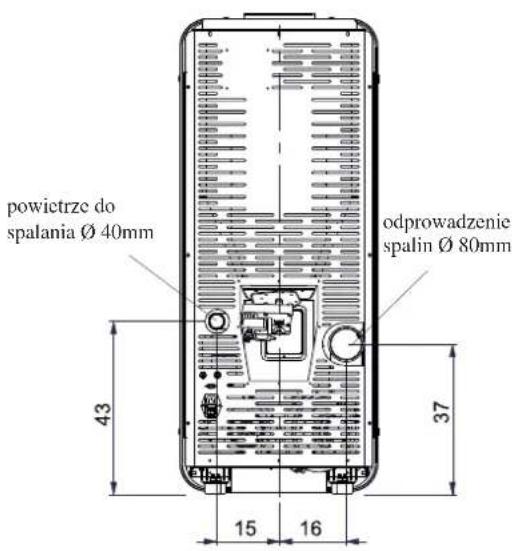

PRZÓD TYŁ

119 49

powietrze do spalania Ø 40mm odprowadzenie spalin Ø 80mm 43 37 15 16

BOK

119 5 54

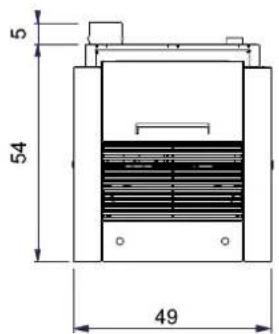

RZUT

5 54 49

CECHY TECHNICZNE

• URZĄDZENIA ELEKTRONICZNE

LEONARDO® to system zabezpieczający i regulujący spalanie, który umożliwia optymalne działanie urządzenia w każdych warunkach dzięki dwóm czujnikom, które dokonują pomiaru poziomu ciśnienia w komorze spalania i temperatury spalin. Pomiar i następująca w jego wyniku optymalizacja obu parametrów następują w sposób ciągły, umożliwiając korektę ewentualnych nieprawidłowości działania w czasie rzeczywistym.

System zapewnia ciągłe spalanie, regulując automatycznie ciąg w oparciu o parametry kanału spalinowego (kolana, długość, formę, średnicę, itp.) i warunki otoczenia (wiatr, wilgotność, ciśnienie atmosferyczne, instalacja na znacznych wysokościach n.p.m., itp.). Dla prawidłowego działania konieczne jest przestrzeganie zasad instalacji. LEONARDO ^® jest ponadto w stanie rozpoznać typ peletu i regulować automatycznie jego podawanie w celu ciągłego zapewnienia żądanego poziomu spalania.

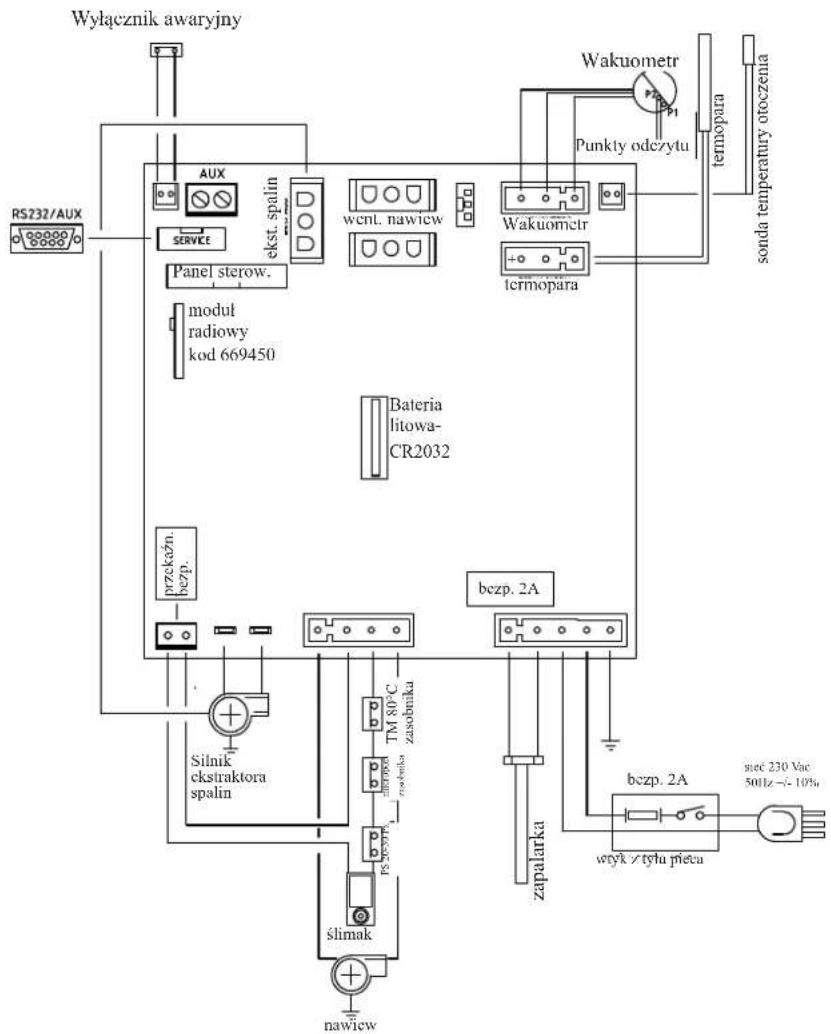

• KARTA ELEKTRONICZNA

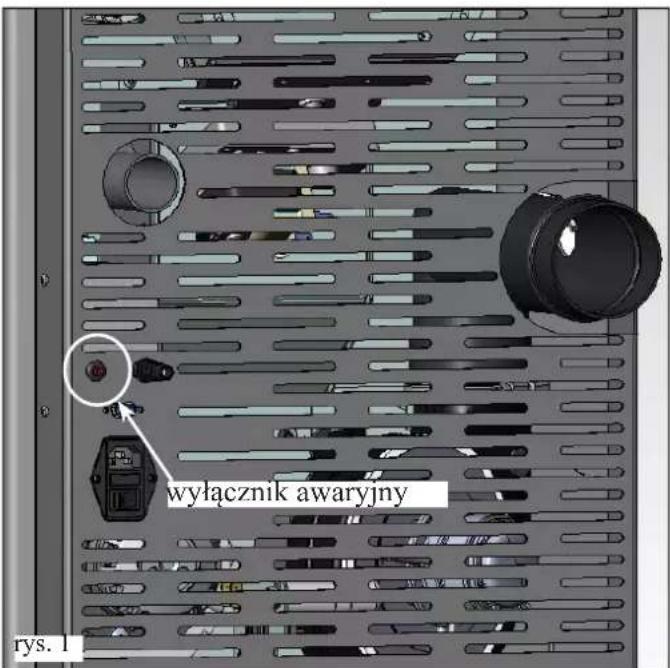

Wyłącznik awaryjny RS232/AUX AUX SERVICE ekst. spalin wcnt. nawiew Wakuometr Punkty odczytu termopara sonda temperatury otoczenia punkty odczytu Wakuometr termopara mody ul radiowy kod 669450 Panel sterow. Bateria litowa-CR2032 przekożn. bezp. Sílnik ekstraktora spalin TM 80°C zasobnika bczp. 2A zapalarka bczp. 2A ssec 230 Vac 50Hz -/- 10% wyk v tyłu pieca ślimak nawiew

sistema

LEONARDO

ГЕОИАВДО

PORT SZEREGOWY

Na wyjściu szeregowym RS232 z tyłu urządzenia za pomocą specjalnego kabla o kodzic 640560 serwis producenta może zainstalować zewnętrzne urządzenie sterujące załączaniem i wyłączaniem urządzenia, typu sterownik GSM czy termostat pokojowy

BATERIA PODTRZYMUJĄCA

Na płytce sterującej znajduje się bateria buforowa podtrzymująca pamięć sterowania – CR 2032 3 volt. Pojawienie się na wyświetlaczu komunikatu Control. Batteria oznacza konieczność jej wymiany, co jest efektem normalnego zużycia tego elementu i nie stanowi podstawy do żadnych roszczeń gwarancyjnych. W sprawie dodatkowych informacji należy skontaktować się z serwisem, który dokonał rozpalenia piecyka.

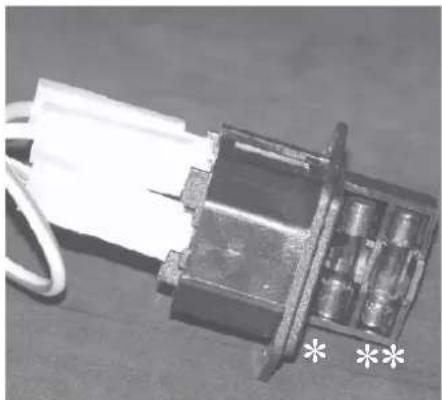

BEZPIECZNIK

na wtyku z wyłącznikiem, umieszczonym z tyłu piecyka, umieszczone są dwa bezpieczniki, z których jeden jest działający * a drugi zapasowy **.

CECHY TERMOTECHNICZNE w myśl EN 14785
	Moc znamionowa Moc zredukowana
Robocza moc cieplna 8 2,4	kW
Sprawność	93	95,1	%
Emisja CO przy 13% O_2	0,013	0,059	%
Temperatura spalin	129	63	°C
Zużycie paliwa	1,8	0,5	kg/h
Pojemność zasobnika peletu	24		kg
Ciąg kominowy	12 - 5	10 - 3	Pa
Czas autonomicznej pracy	12	42	godz.
Ogrzewana kubatura *	210		m^3
Średnica przewodu odprowadzania spalin (końc. męska)	80		mm
Diametro condotto presa aria (końc. męska)	40		mm
Waga z opakowaniem	208		kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA
	Moc znamionowa Moc zredukowana
Moc termiczna	8	2,4	kW
Temperatura na wyjściu spalin	155	76	°C
Minimalny ciąg	0 - 5		Pa
Przepływ spalin	5,8	3,2	obr/s
Klasyfikacja paleniska według DIBt	FB 22 FC _52x		-

* Ogrzewaną kubaturę obliczono przy założeniu odpowiedniej izolacji budynku i zapotrzebowaniu cieplnym 33 Kcal/m³ na godz.

PARAMETRY ELEKTRYCZNE
Zasilanie 230Vac +/- 10% 50 Hz
Wyłącznik on/off tak
Średnia pochłaniana moc 100 W
Moc pochłaniana w trakcie rozpalania 400 W

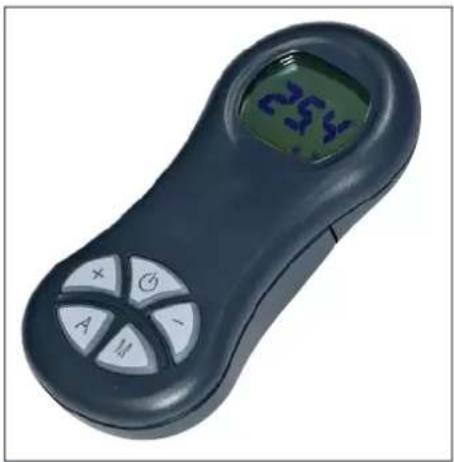

Częstotliwość pilota (na wyposażeniu)	fale radiowe 2,4 GHz
Zabezpieczenie głównego zasilania* (patrz str. 140)	bezpiecznik T2A, 250 Vac 5x20
Zabezpieczenie karty sterującej * bezpiecznik T2A, 250	Vac 5x20

UWAGA:

1) należy wziąć pod uwagę, że urządzenia zewnętrzne mogą powodować zakłócenia działania płytki elektronicznej piecyka.
2) uwaga: interwencje na komponentach znajdujących się pod napięciem, konserwacje i/lub kontrole muszą być wykonywane przez wykwalifi kowany personel.

(Przed wykonaniem jakiejkolwiek czynności konserwacji należy odłączyć piecyk od zasilania elektrycznego).

Powyższe dane są orientacyjne i zmierzone w fazie certyfikacji urządzenia.

EDILKAMIN zastrzega sobie prawo do wprowadzania zmian w produkcie, bez uprzedzenia i według własnego uznania.

URZĄDZENIA ZABEZPIECZAJĄCE

• TERMOPARA:

znajduje się na odprowadzeniu spalin, odczytuje ich temperaturę. Zależnie od wprowadzonych parametrów steruje fazami rozpa- łania, pracy i wygaszania.

• WAKUOMETR:

Umieszczony na ekstraktorze spalin, odczytuje wartość podciśnienia w komorze spalania (względem otoczenia).

• PRESOSTAT RÓŻNICOWY:

Do jego interwencji dochodzi kiedy podciśnienie wewnątrz komory spalania jest niewystarczające do prawidłowego działania.

• TERMOSTAT BEZPIECZEŃSTWA:

Do jego zadziałania dochodzi kiedy temperatura wewnętrz piecyka jest zbyt wysoka. Blokuje załadunek peletu i powođuje wygaszenie piecyka.

Urządzenie musi być zainstalowane i użytkowane zgodnie z przepisami krajowymi oraz Normami Europejskimi.

We włoszech należy stosować się do normy UNI 10683, jak również do ewentualnych przepisów lokalnych. Nalezy koniecznie stosować się do przepisów obowiązujących w danym kraju. W przypadku instalacji w budynkach wielorodzinnych, należy poprosić o zgodę administrację budynku.

SPRAWDZENIE KOMPATYBILNOŚCI Z INNYMI URZĄDZENIAMI

NIE należy instalować piecyka na pelet w pomieszczeniach, gdzie pracują już urządzenia grzewcze na gaz typu B (np. kotły gazowe, piecyki lub urządzenia z okapem wyciągowym) ponieważ mogłyby powodować podciśnienie w pomieszczeniu zakłócając działanie tych urządzeń lub samego piecyka.

Zgodnie z normą UNI 10683 piecyk może być również instalowany w sypialniach.

SPRAWDZENIE PODŁĄCZENIA ELEKTRYCZNEGO (wtyczkę podłączać w łatwo dostępnym miejscu)

Piecyk dostarczany jest wraz z przewodem zasilającym, którego wtyczkę należy podłączyć do gniazda 230V 50 Hz, najlepiej wyposażonego w wyłącznik elektromagnetyczny. Skoki napięcia powyżej 10% mogą negatywnie wpływać na pracę piecyka. Instalacja elektryczna musi być prawidłowo wykonana, należy przede wszystkim sprawdzić sprawność obwodu uziemienia. Niesprawne działanie obwodu uziemienia może być powodem złego funkcjonowania piecyka, za które Edilkamin nie ponosi żadnej odpowiedzialności.

Linia zasilająca musi mieć przekrój odpowiedni do mocy urządzenia.

USTAWIENIE

Aby zapewnić prawidłowe działanie piecyka, należy go wypoziomować. Sprawdzić nośność podłogi.

ODLEGŁOŚCI BEZPIECZNE ZE WZGLĘDU NA PRZE- PISY PRZECIWPOŻAROWE

Piecyk musi być zainstalowany z zachowaniem następujących warunków:

- minimalna odległość z boków i z tyłu od materiałów niepalnych - 20 cm

- przed piecykiem nie mogą się znajdować materiały łatwopalne w odległości mniejszej niż 80 cm. Jeśli zachowanie tych odległości nie będzie możliwe, należy użyć odpowiednich zabezpieczeń techniczno-budowlanych aby uniknąć ryzyka pożaru. W przypadku podłączenia do ściany z drewna lub innego palnego materiału konieczne jest zaizolowanie rury odprowadzającej spaliny.

DOPROWADZENIE POWIETRZA (bezwzględnie wymagane)

Piec nadaje się do instalowania również w domach określanych jako “pasywne”.

W takim wypadku konieczne jest pobieranie powietrza do spalania bezpośrednio z zewnątrz poprzez hermetyczne podłączenie poboru powietrza do krócca znajdującego się z tyłu picca za pomocą rury 0 4 cm.

Upewnić się, że pobór powietrza z zewnątrz jest tak umiejscowiony, aby nie został przypadkowo zasłonięty. We wszystkich innych typach domów piecyk może być instalowany w sposób tradycyjny, a więc również z wykorzystaniem powietrza z otoczenia (zgodnie z odpowiednimi przepisami). Rura nie może być dłuższa niż 1 m i nie może posiadać kolan. Wzdłuż przewodu poboru powietrza należy zapewnić wolną przestrzeń o przekroju min.12cm². Zewnętrzny końcowy odcinck musi być zakończony kolancem 90° do dołu lub osłoną chronicą przed wiatrem oraz siatką przeciw owadom, która jednak nie zredukuje przekroju przelotowego poniżej 12 cm².

ODPROWADZENIE SPALIN

Piccyk musi posiadać własny system odprowadzania (nie wolno korzystać z kanalu spalinowego, do którego podłączone są inne urządzenia).

Odprowadzenie spalin do przewodu kominowego następuje poprzez króciece o średnicy 8 cm umieszczony z tyłu piccyka. Spaliny z piecyka odprowadzamy na zewnątrz za pomocą przewodów stalowych posiadających certyfikat EN 1856. Rurę należy hermetycznie uszczelnić. Do uszczelnienia i ewentualnej izolacji użyć materiałów odpornych na wysokie temperatury (silikon lub masa odporna na wysokie temperatury). Jedyny dozwolony odcinek poziomy może wynosić do 2 m. Maksymalnie 3 kolana o kącie max. 90° (względem odcinka pionowego).

Jeżeli kanał spalinowy wchodzi do przewodu kominowego, musi on być przystosowany do spalin pochodzących ze spalania paliw stałych, a jeśli jego średnica przekracza 150 mm należy wprowadzić do wewnątrz wkład rurowy o odpowiedniej średnicy i z odpowiednich materiałów (np. stal ∅ 80 mm). Przewód kominowy może być wewnętrznyn lub zewnętrzny. W przypadku kanału zewnętrznego należy go odpowiednio zaizolować.

Jeżeli nie podłączamy odprowadzenia spalin do przewodu kominowego, należy wykonać odcinek pionowy zakończony parasolem chroniącym przed wiatrem.

Wszystkie odcinki przewodu spalinowego muszą być dostępne celem kontroli drożności i czyszczenia.

Kominy i przewody spalinowe, do których podłączone są urządzenia na paliwo stałe muszą być czyszczone przynajmniej raz w roku (sprawdzić czy istnieją odpowiednie normy w tym zakresie w kraju użytkowania piecyka). Brak regularnej kontroli i czyszczenia zwiększa prawdopodobieństwo wystąpienia pożaru w kominie. W przypadku jego wystąpienia należy postępować następująco: nie gasić pożaru wodą; opróżnić zasobnik peletu. Przed ponownym uruchomieniem urządzenia skontaktować się z wyspecjalizowanym personelem.. Piecyk jest tak zaprojektowany, aby działał prawidłowo w każdych warunkach klimatycznych.

W przypadku szczególnych warunków, takich jak silny wiatr, może dojść do zadziałania systemów zabezpieczających, które spowodują wyłączenie piecyka. Jeśli problem będzie się powtarzał, skontaktować się z autoryzowanym serwisem.

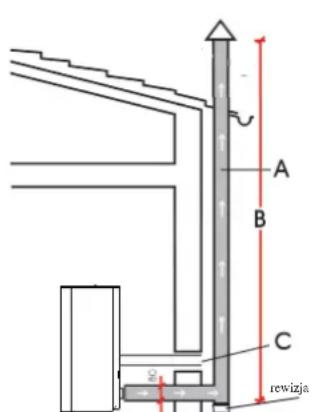

PRZYKŁADY

Rys. 1

Rys.

A B C rewizja

A: kanał spalinowy stalowy izolowany
B: minimalna wysokość 1,5 m, ale zawsze ponad poziom kalenicy
C-E: doprowadzenia powietrza z zewnątrz (min. 80 cm² przekroju efektywnego)
D: talowy wkład wewnątrz istniejącego murowanego przewodu kominowego.

KOMIN

Podstawowe parametry jakie musi spełniać to:

• wewnętrzny przekrój u podstawy musi odpowiadać przekrojowi przewodu kominowego;
• przekrój wylotu nie może być mniejszy niż dwukrotność przekroju przewodu kominowego;
• umiejscowienie na wolnej przestrzeni, ponad szczytem dachu i poza strefami odpływu.

INSTALACJA

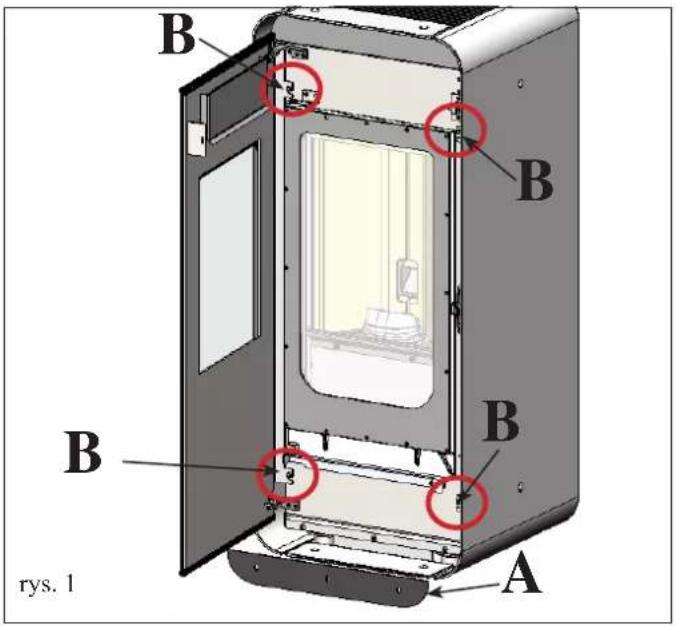

Otwórz drzwiczki i zdjemij dolny metalowy panel (A) odkręcając dwie śruby

Poluzuj cztery śruby w dolnej i górnej wewnętrzej części ram mocujących szklane ścianki (B).

Rys. 2

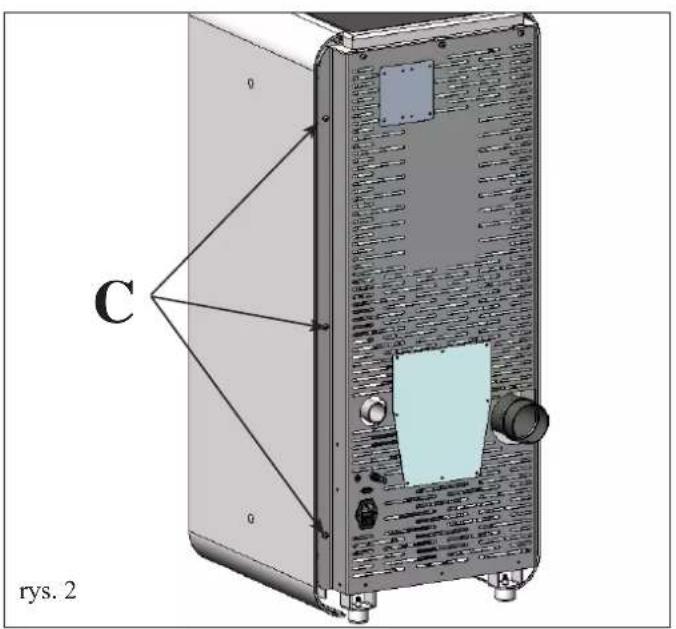

Usuń trzy śruby znajdujące się z tyłu każdej ze szklanych ścianek (C) przytrzymując ścianki, aby nie spadły.

Rys. 3

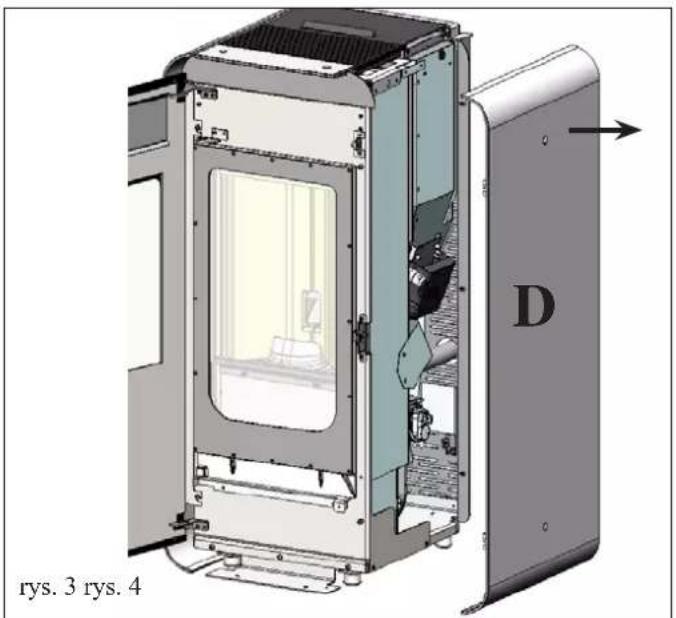

Wysuń szklane ścianki (D - rys. 8) przesuwając je w poziomie

C rys. 2

W TYM MOMENCIE MOŻESZ ZDJĄĆ PIECYK Z PALETY I USTAWIĆ NA WCZEŚNIEJ WYBRANYM MIEJSCU INSTALACJI

Rys. 4

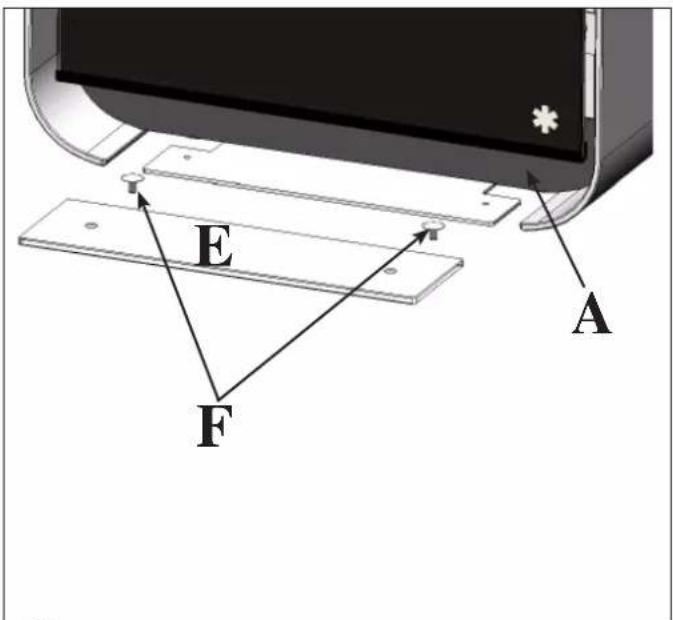

Zamontuj z powrotem uprzednio zdjęty przedni dolny metalowy panel (A)

- Zamontuj w dolnej części korpusu pieca poziomy dolny element ze szkła (E - pakowany osobno) mocując go za pomocą śrub dostarczanych w komplecie (F).

- Zamontuj z powrotem szklane ścianki boczne (D) wykonując wcześniej opisane czynności w odwrotnej kolejności

D rys. 3 rys. 4

E F A

INSTRUKCJA OBSŁUGI

Uruchomienie, pierwsze rozpalenie i odbiór techniczny muszą być wykonane przez autoryzowany serwis techniczny Edilkamin (CAT) zgodnie z normą UNI 10683.

Powyższa norma określa operacje kontrolne, które należy wykonać w celu upewnienia się, że system działa prawidłowo.

Autoryzowany serwis techniczny wykona także regulację piecyka odpowiednio do rodzaju peletu oraz warunków instalacji, uruchamiając tym samym bieg gwarancji.

Brak wykonania pierwszego rozpalenia przez autoryzowany serwi techniczny uniemożliwia uruchomienie gwarancji.

Szczegółowe informacje znajdą Państwo na stronie www. edilkamin.com

Przy kilku pierwszych rozpaleniach może pojawić się nie- przyjemny zapach farby, który w krótkim czasie zanika.

Zanim piecyk zostanie uruchomiony, należy upewnić się, czy:

==> instalacja została wykonana prawidłowo

=> zasilanie elektryczne jest prawidłowe

==> drzwiczki są zamknięte i szczelne

=> palnik jest czysty

=> wyświetlacz jest w stanic czuwania – stand-by (miga wskazanie daty, mocy lub temperatury).

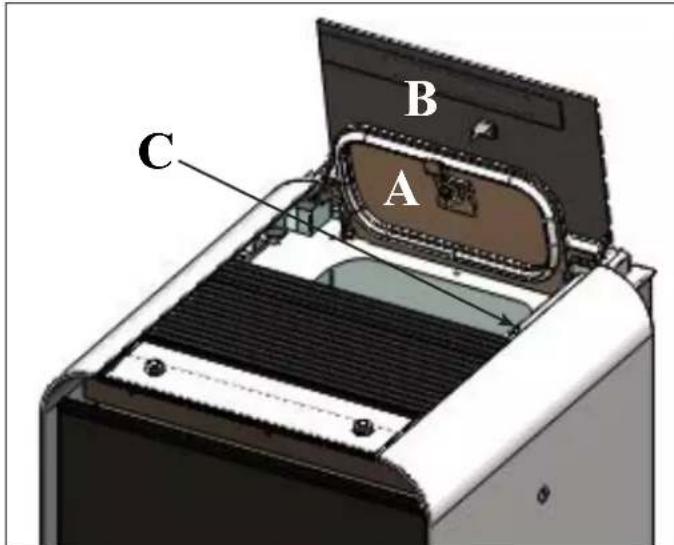

ZALADUNEK PELETU DO ZASOBNIKA

aby uzyskać dostęp do zasobnika, należy otworzyć dwie klapki w górnej części pieca (A i B rys. 1).

UWAGA

1) Podczas tej operacji NIGDY NIE OPIERAĆ worka z peletem na górnej kratce, ponieważ pod wpływem ciepła plastikowy worek mógłby spowodować uszkodzenie lakieru.

2) Do napelniania zasobnika pracującego piecyka należy użyć rękawicy dostarczonej wraz z urządzeniem.

3) Zalecamy aby załadunek peletu trwał nie więcej niż 40 sekund od otwarcia zasobnika.

B C A

rys. 1

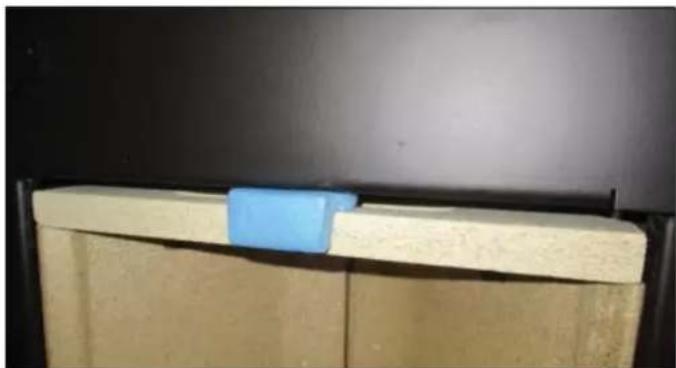

• MIKROWYŁĄCZNIK W ZASOBNIKU PELETU:

Mikrowyłącznik (C - rys. 1) znajdujący się na zewnętrznych drzwiczkach zasobnika peletu (B) powoduje wyłączenie piecyka jeśli klapki A i B nie są szczelnie zamknięte.

Uwagi odnośnie paliwa.

Piccyk NEA został zaprojektowany i zaprogramowany do spalania peletu drzewnego o średnicy około 6 mm. Pelet jest paliwem w formie cylindrycznego granulatu, uzyskiwanym w wyniku procesu wysokociśnieniowego prasowania odpadów drzewnych, bez zastosowania dodatkowych substancji klejących lub innych materiałów.

Sprzedawany jest zazwyczaj w workach o wadze 15 kg. Aby zapewnić prawidłową pracę piecyka NIE WOLNO spalać w nim innych materiałów poza peletem. Stwierdzenie wykorzystania w palenisku innych materiałów niż pelet (także drewna), co możliwe jest w wyniku badań laboratoryjnych, powoduje całkowitą utratę gwarancji na przedmiotowe urządzenie. Firma EdilKamin zaprojektowała, przetestowała i zaprogramowała swoje produkty, aby gwarantowały one najlepszą wydajność przy opalaniu peletem o następujących parametrach:

średnica: 6 milimetrów

maksymalna długość: 40 mm

maksymalna wilgotność: 8 %

kaloryczność: co najmniej 4300 kcal/kg

Korzystanie z granulatu o innych parametrach powoduje konieczność przeprogramowania piecyka, analogicznego do tego wykonywanego przez serwis w trakcie pierwszego uruchomienia.

Opalanie nieodpowiednim peletem może prowadzić ponadto do: zmniejszenia sprawności, nieprawidłowości w funkcjonowaniu, zapychania się urządzenia, zabrudzenia szyby, niepełnego spalania, itp.

Prostej oceny peletu można dokonać wizualnie:

Pelet dobrej jakości: gładki, równej długości, zbity.

Pelet nieodpowiedni: popękany na długości i szerokości, niedostatecznie zbity, nierównej długości, z obecnością ciał obcych.

INSTRUKCJA OBSŁUGI

PILOT RADIOWY

Służy do sterowania wszystkimi funkcjami użytkowymi.

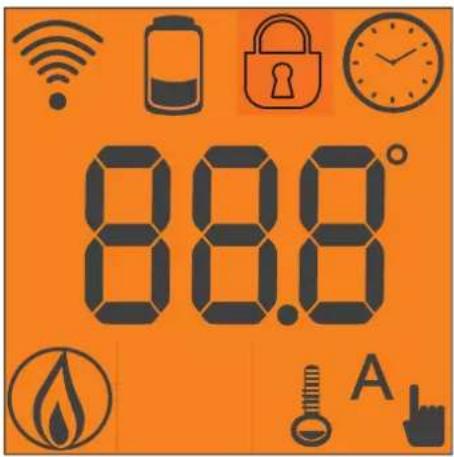

Legenda klawisze i wyświetlacz:

: do wączania i wygaszania (żcby przelaczyć pilota z fazy stand-by do fazy aktywnej)

+/- : do zwiekszania / zmniejszania różnych wartości

:A : do wyboru działania w trybie Automatycznym

M : do wyboru działania w trybie Ręcznym oraz umożliwia dostęp do różnych menu programowania .

- symbol miga: pilot radiowy szuka sieci

- symbol podświetlony: pilot radiowy nawiązał połączenie

klawiatura zablokowana (wcisnąć "A" i "M" jednocześnie na kilka sekund w celu odblokowania lub zablokowania klawiatury)

wyczerpana bateria (3 baterie alkaliczne AAA)

włączone programowanie czasowe

88.8 A

wyświetlacz alfanumeryczny składający się z 16 cyfr rozmieszczonych w 2 wierszach po 8 każdy

- symbol miga: piecyk w fazie rozpalania

- symbol podświetlony: piecyk w fazie pracy

funkcja sterowania ręcznego (na wyświetlaczu pojawia się wartość mocy roboczej)

tryb automatyczny

(na wyświetlaczu pojawia się wartość temperatury)

Na wyświetlaczu oprócz opisanych powyżej symboli pojawiają się inne przydatne informacje.

- Pozycja Czuwania (Stand-by):

wyświctła się temperatura otoczenia (20°C), pozostałe wzasobniku kg peletu (15 kg) i aktualna godzina(15:33)

- Faza pracy w trybie ręcznym:

pokazywana jest ustawiona moc (Power 1), temperatura otoczenia (20°C), pozostałe wzasobniku kg peletu oraz czas na jaki wystarczą (15Kg 21H)

- Faza pracy w trybie automatycznym:

wyświetla się ustawiona temperatura docelowa (Set 22°C), temperatura otoczenia (20°C), pozostałe wzasobniku kg peletu oraz czas na jaki wystarczą (15Kg 21H).

NIE WCISKAĆ KILKUKROTNIE KLAWISZA

Aby włączyć/wyłączyć nawiew należy: wcisnąć na 2 sekundy klawisz M, wcisnąć 2 razy klawisz +, na wyświetlaczu poja- wi się “COMFORT AIR”, potwierdzić klawiszem M, żeby wejść do menu wyboru nawiewu. Klawiszami +/- przechodzi się z wyświetlania COMFORT AIR (nawiew włączony) do wyświetlania “AIR OFF” (nawiew wyłączony), wcisnąć 📋 aby zapisać ustawienie.

INSTRUKCJA OBSŁUGI

Napełnianie podajnika ślimakowego.

Przy pierwszym uruchomieniu lub gdy zasobnik peletu całkowicie się opróżni, celem napełnienia ślimaka należy wcisnąć równocześnie na kilka sekund przyciski „+” i „-, na pilocie radiowym; następnie, po zwolnieniu przycisków, na wyświetlaczu pojawi się napis „RICARICA” („NAPEŁNIANIE”).

Czynność tą należy wykonać przed uruchomieniem piecyka, jeżeli zatrzymał się on ze względu na brak peletu, po zakończeniu operacji opróżnić palnik przed rozpaleniem.

Fakt, że w zasobniku pozostaje niewielka ilość peletu, której podajnik nie jest w stanie zaciągnąć jest zjawiskiem normalnym.

Uruchomienie automatyczne

Gdy piccyk znajduje się w trybie czuwania (stand-by), przyciskając na 2 sekundy klawisz 📋, na pilocie radiowym uaktywniamy procedurę uruchomienia, która sygnalizowana jest na wyświetlaczu napisem „AVVIO” („URUCHAMIA-NIE”), równocześnie rozpoczyna się odliczanie czasu w sekundach do zera (od 1020 do 0). Czas trwania fazy uruchamiania nie jest jednakże z góry określony: jego trwanic może zostać automatycznie skrócone jeśli karta sterująca szybciej przeprowadzi wymagane procedury testowe. Po około 5 minutach pojawi się płomień.

Rozpalenie ręczne

W przypadku gdy tempertura powietrza nie przekracza 3°C co może uniemożliwić zapalarce elektrycznej na wystarczające rozważenie lub w przypadku jej wadliwego działania możliwe jest zastosowanie rozpałki do rozpalenia piecyka.

Włożyć do palnika kawałek rozpałki, zapalić ją, zamknąć drzwiczki i weisnąć na pilocie klawisz

USTAWIANIE MOCY

- Ręczne sterowanie z pilota

Przy pracującym piecyku, jednokrotne wciśnięcie klawisza "M" na pilocie powođuje wyświetlnic na wyświetlaczu napisu "POTENZA P" (ze wskazaniem mocy na jakiej pracuje piccyk), klawiszami "+" lub “−” można zwiększać lub zmniejszać lub zwiększać moc roboczą piecyka (od "POTENZA P1" do "POTENZA P3").

- Automatyczny tryb pracy sterowany z pilota

Wciśnięcie klawisza “A” powoduje przełączenie na automatyczny tryb pracy. Po ustawieniu temperatury, jaką się chce osiągnąć w pomieszczeniu (w celu ustawienia temperatury w zakresie od 5°C do 35°C użyć klawiszy “+” i “-” piecyk regułuje moc roboczą aby osiągnąć ustawioną temperaturę. Jeśli ustawiona temperatura będzie niższa niż temperatura otoczenia, piec będzie pracował na najniższej mocy “POTENZA P1”.

Wygaszanie

Gdy przy działającym piecyku wciśniemy na dwie sekundy klawisz 📍 pilocie radiowym rozpocznie się procedura wygaszania urządzenia, sygnalizowana na wyświetlaczu odliczaniem czasu od 9 do 0 (przez pełne 10 minut).

Faza wygaszania obejmuje:

• Zatrzymanie doprowadzania peletu do paleniska.
• Maksymalną pracę silnika odprowadzania spalin
• Maksymalną pracę nawiewu powietrza.

Nigdy nie wyciągać wtyczki z gniazdka w czasie trwania fazy wygaszania.

OPERACJE, KTÓRE MOGA BYĆ WYKONANE WYŁĄCZNIE PRZY UŻYCIU PILOTA

Ustawienie zegara

Wciskając przez 2 sekundy klawisz „M” przechodzimy do Menu „OROLOGIO” („ZEGAR”), które umożliwia ustawienie wewnętrznego czasu karty elektronicznej. Po kolejnych wciśnięciach klawisza „M” wyświetłą się po kolei i mogą zostać zmienione następujące dane: giorno/Dzień, mese/Miesiąc, Anno/Rok, ore/ Godzina, minuti/Minuty, giorno della settimana/ Dzień tygodnia.

Wyświetlenie się komunikatu SALVO DATI?? (ZAPISAĆ??), który należy zatwierdzić przez wciśnięcie klawisza „M” umożliwia zweryfikowanie poprawności dokonanych zmian przed ich zatwierdzeniem (po zatwierdzeniu na wyświetlaczu pojawi się napis Salvataggio, czyli Zapisano).

Operacje rozpalania, wygaszania, zmiany mocy roboczej mogą być dokonywane po wciśnięciu czerwonego przycisku awaryjnego znajdującego się z tyłu piecyka (patrz strona 147).

Tygodniowy programator pracy

Wciskając przez 2 sekundy klawisz „M” na pilocie radiowym przechodzimy do regulacji zegara, następnie wciskając klawisz „+” przechodzimy do funkcji tygodniowego programowania pracy urządzenia, co sygnalizowane jest przez pojawienie się na wyświetlaczu napisu „PROGRAM. ON/OFF”.

Funkcja ta umożliwia ustawienie określonej liczby (maksymalnie do trzech) załączeń i wygaszeń w ciągu dnia.

Po potwierdzeniu poprzez wciśnięcie klawisza „M” na wyświetlaczu pojawi się jedna z następujących możliwości:

NO PROG (brak ustawionego programu)

PROGRAMMA GIORN. (jeden program na wszystkie dni tygodnia)

PROGRAMMA SETT. (różne programy dla poszczególnych dni)

Za pomocą klawiszy „+” i „-, przechodzimy od jednego programowania do kolejnego.

Po zatwierdzeniu poprzez wciśnięcie klawisza „M” opcji „PROGRAMMA GIORN.” przechodzimy do wyboru ilości programów (załączeń/wygaszeń) wykonywanych w ciągu jednego dnia.

Używając opcji „PROGRAMMA GIORN.” ustawiony/e program/y będzie taki sam dla wszystkich dni tygodnia.

Używając następnie klawisza „+” można wyświetlić:

- NO PROG. (bez programu)

- 1° progr. (jedno załączenie i jedno wygaszenie na dzień), 2° progr. (dwa załączenia/wygaszenia w ciągu dnia), 3° progr. (3 załączenia/wygaszenia w ciągu dnia)

Użyć klawisza „-, aby wyświetlić podane opcje w odwrotnej kolejności. Jeśli wybierzemy 1o program wyświetlona zostanie godzina załączenia.

Na wyświetlaczu pojawi się: 1 „ACCESO” („ZAŁĄCZONY”) ore/godz. 10; za pomocą klawiszy „+” i „-, można ustawić godzinę po czym potwierdzić klawiszem „M”.

Na wyświetlaczu pojawi się: 1 „ACCESO” („ZAŁĄCZONY”) minuti/minuty 30; za pomocą klawiszy „+” i „-, można wybrać minuty po czym potwierdzić klawiszem „M”. (1 Off min).

Operacja zmiany zaprogramowanej godziny wygaszenia oraz kolejnych załączeń i wygaszeń przebiega w sposób analogiczny.

Wybierając opcję „PROGRAMMA SETT.” Najpierw należy dokonać wyboru dnia, dla którego wykonywane jest programowanie: 1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do (1 Pn; 2 Wt; 3 Śr; 4 Czw; 5 Pt; 6 Sb; 7 Nd).

Po dokonaniu wyboru dnia za pomocą klawiszy „+” i „-, i dokonując potwierdzenia klawiszem „M” wykonujemy programowanie w taki sam sposób jak dla opcji „PROGRAMMA GIORN.”, decydując dla każdego dnia tygodnia o wyborze programu ustalając ilość załączeń/ wygaszeń i godziny ich wykonania.

W przypadku popełnienia błędu w dowolnym momencie programowania można wyjść z programu nie dokonując zapisu wciskając klawisz

, na wyświetlaczu pojawi się NO SALVATAGGIO.

INSTRUKCJA OBSŁUGI

Zmiana zasypu peletu

Wciskając przez 2 sekundy klawisz „M” na pilocie radiowym i przechodząc za pomocą klawiszy „+” i „-, dochodzimy do „Menu language” („Menu językowe”), wciskając klawisz + odszukać „ADJ-PELLET, powierdzić klawiszem M, pojawi się na wyświetlaczu “PELLET ADJ 00%”.

Możemy ręcznie korygować podawanie peletu, zmieniając natężenie pracy podajnika w skali procentowej (+/- 30%).

Wybierając tę opcję za pomocą klawisza menu przechodzimy do regulacji załadunku peletu, zmieniając ustawioną wartość zmniejszamy podawanie peletu, zaś zwiększając ustawioną wartość zwiększamy zasyp peletu. Funkcja ta może być przydatna w przypadku, gdy użytkownik zmienił typ peletu względem tego dla którego piecyk został skalibrowany przez serwis i konieczna jest korekta zasypu.

Jeśli taka regulacja okaże się niewystarczająca należy skontaktować się z serwisem Edilkamin w celu ustawienia nowych parametrów działania.

Uwaga odnośnie zmienności płomienia: Ewentualne zmiany płomienia zależą od rodzaju używanego peletu, jak również wynikają z normalnej modulacji płomienia podczas spalaniu paliw stałych i okresowego czyszczenia palnika, które piccyk wykonuje automatycznic (UWAGA: NIE zastępują one niezbędnego oczyszczania paleniska na zimno, przy wyłączonym piccyku, które użytkownik musi przeprowadzić przed rozpalenciem).

SYGNALIZACJA REZERWY

Piecyk wyposażony jest w elektroniczną funkcję służącą do określania ilości peletu pozostałego w zasobniku.

System ten jest zintegrowany z wewnętrzną płytą elektroniczną, umożliwia monitorowanie w dowolnym momencie ile godzin i kg pozostało do całkowitego wyczerpania peletu. Ważnym dla prawidłowego działania systemu jest wykonanie w czasie pierwszego uruchomienia (przeprowadzanego przez Serwis) wskazanej poniżej procedury.

Jest to wskazanie przybliżone. Większą dokładność uzyskuje się regularie zerując licznik kg peletu przed każdym kolejnym zasypaniem.

Edilkamin nie odpowiada za niezgodność ze wskazaniem (może to zalcżeć od czynników zewnętrznych).

System rezerwy peletu

Przed uaktywnieniem systemu należy najpierw wsypać do zasobnika jeden pełny worek peletu i spalić całość załadowanego w ten sposób paliwa.

Ma to na celu krótkie „dotarcie” systemu.

Następnie można załadować zasobnik do pełna i uruchomić piecyk.

Podczas pracy, gdy możliwe będzie załadowanie kolejnego całego worka peletu o wadze 15 kg na wyświetlaczu pojawi się migający napis „RISERVA” („REZERWA”).

W tym momencie należy wsypać nowy worek peletu oraz wprowadzić w pamięć załadunek 15 kg wsadu.

W tym celu należy postąpić następująco:

1. wciskać klawisz „M” (przcz około 3-4 sekundy) do chwili aż pojawi się napis „LANGUAGE” („JEZYK”).

2. wciskać klawisz „+” aż do pojawienia się napisu „RISERVA PELLET” („REZERWA PELETU”).

3. wcisnąć klawisz „M” do pojawienia się zaprezentowanego poniżej ekranu

PELLET KG 07 + 15*

Kg pozostałe w zasobniku Kg załadowane

po czym klawiszem „+” ustawić cyfrę (*) na wartość równą ilości kg załadowanego peletu (w naszym przykładzie 15 kg) 4. wcisnąć klawisz „M” aby zatwierdzić.

1. weisnąć klawisz 📍 żeby wyjść.

Po wykonaniu opisanej powyżej czynności system po zużyciu 15 kg ponownie wyświetli migający napis „RISERVA” („REZERWA”).

Należy wówczas każdorazowo powtórzyć całą operację od punktu 1 do punktu 5 (chyba, że ładujemy inną ilość peletu).

PRZYCISK AWARYJNY

W przypadku uszkodzenia lub zagubienia pilota radiowego można uzyskać dostęp do podstawowych funkcji przy użyciu czerwonego przycisku awaryjnego znajdującego się po prawej stronie za zewnętrznymi drzwiczkami (zob. rys. 1).

Weisnąć przycisk jedno lub kilkukrotnie w celu uaktywnienia wybranej funkcji:

1. PIECYK jest WYŁĄCZONY

wciskając czerwony przycisk przez 2 sekundy włączamy piec

1. PIECYK jest WŁĄCZONY

wciskając czerwony przycisk przez 2 sekundy wyłączamy piec

1. PIECYK jest WŁĄCZONY

tryb ręczny, weiskając czerwony przycisk przechodzimy po kolei od P1 aż do P3.

1. PIECYK jest WŁĄCZONY

Tryb automatyczny wciskając przycisk przechodzi się od 5°C do 30°C.

wyłącznik awaryjny rys. 1

KONSERWACJA

Przed wykonaniem jakichkolwiek czynności konserwacji należy odłączyć urządzenie od sieci zasilania elektrycznego.

Regularne przeprowadzanie konserwacji jest podstawowym warunkiem prawidłowego działania piecyka.

Ewentualne problemy spowodowane brakiem konserwacji powodują utratę gwarancji.

KONSERWACJA CODZIENNA

Wszystkie czynności należy wykonywać na wyłączonym, zimnym piecyku, odlączonym od sieci elektrycznej

• Cała procedura zabiera zaledwie kilka minut i musi być wykonywana przy pomocy odkurzacza (patrz opcje str. 152)

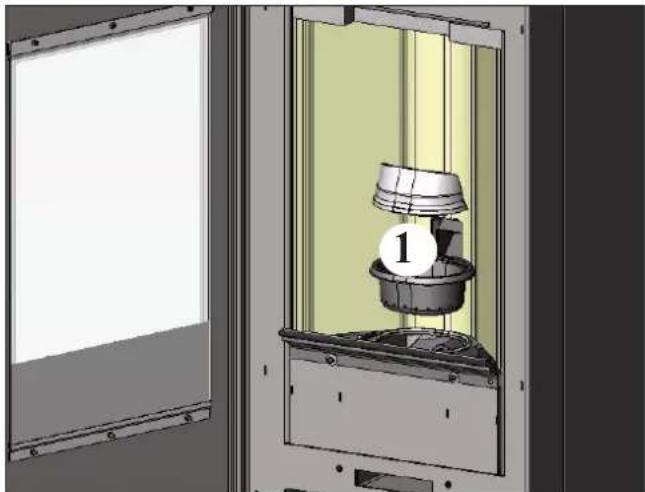

• Otwórz dzwiczki i wyjmij palnik (1 rys. A) i przesyp resztki paliwa do popielnika (2 rys. B).

•NIE WSYPYWAĆ RESZTEK PALIWA DO ZASOBNIKA NA PELET.

• Wyjmij i opróżnij popielnik (2 rys. B) do niepalnego pojemnika (w popiele moga się znajdować jeszcze gorący pelet lub żar).
• Wyczyścić odkurzczem wnętrze paleniska, komorę wokół palnika gdzie spada popiół.
• Wyjmij palnik (1 - rys. A) i oczyść go za pomocą dostarczanej z urządzeniem szczotki, wyczyścić ewentualnie zapchane otwory.
• Oczyć odkurzaczem komorę palnika, oczyść krawędzie styku palnika z jego miejscem mocowania.
• jeśli to konieczne wyczyść szybę (na zimno)

Nie wolno wciągać odkurzaczem gorącego popiołu, gdyż może to spowodować jego uszkodzenie i wywołuje ryzyko pożaru.

UWAGA: UPEWNIĆ SIĘ ŻE POPIELNIK JEST PRAWIDŁOWO UMIESZCZONY NA SWOIM MIEJSCU

KONSERWACJA COTYGODNIOWA

- Wyjmij sklepienie paleniska (3 - rys.C) i wysyp resztki do popielnika. (2 - rys. B).

Sklepienie paleniska jest elementem ulegającym zużyciu, Edilkamin nie bierze odpowiedzialności za jego ewentualne uszkodzenie, w szczególności te powstałe podczas jego wyciągania czy wkładania na miejsce

- Wyczyść komorę spalania i przedział ekstraktora spalin (4 - rys. B).

(wykonywana przez autoryzowany serwis producenta) Składa się na nią:

• Ogólne czyszczenie wewnętrznych i zewnętrznych części piecyka
• Dokładne czyszczenie i usuwanie osadów z palnika i czyszczenie komory spalania
• Opróżnienie zasobnika na pelet i oczyszczenie jego wnętrza odkurzaczem.
• Czyszczenie ekstraktora spalin, mechaniczne sprawdzenie luzów i mocowań
• Czyszczenie kanału spalinowego (wymiana uszczelki na rurach odprowadzania spalin)
• Czyszczenie przewodu odprowadzania spalin oraz pionowych rur wymiany cieplnej, które znajdują się za przegrodami wcenątrz palcniska
• Czyszczenie przedziału wentylatora odprowadzającego spaliny, czyszczenie presostatu, kontrola termopary.
• Czyszczenie, kontrola i usunięcie osadów z komory zapalarki, ewentualna wymiana zapalarki
• Czyszczenie/kontrola panelu sterującego
• Kontrola wzrokowa przewodów elektrycznych, styków oraz przewodu zasilającego
• Czyszczenie zasobnika na pelet oraz kontrola luzów zespołu ślimaka i motoreduktora
  • Wymiana uszczelki drzwiczek
• Próba działania, załadunek ślimaka, włączenie, działanie przez 10 minut i wygaszenie

W przypadku intensywnej eksploatacji piecyka zaleca się wykonywanie czyszczenia przewodu odprowadzania spalin co 3 miesiące.

UWAGA !!!

Po normalnym czyszczeniu: NIEPRAWIDŁOWE zamontowanie górnej części palnika (A rys. D) z dolną częścią palnika (B) (rys. D) może spowodować nieprawidłowe działanie piecyka.

Należy więc, przed rozpaleniem piecyka, upewnić się, że obie części palnika są ze sobą połączone prawidłowo w sposób pokazany na (rys. E) bez popiołu lub paliwa na powierzchniach styku.

Przypominamy, że używanie piecyka bez uprzedniego dokonania czyszczenia palnika może powodować nagłe zapalenie się gazów wewnątrz komory spalania co skutkuje pęknięciem szyby drzwiczek.

UWAGA:

• nie wolno dokonywać żadnych modyfikacji urządzenia
• Używać wyłącznie oryginalnych części zalecanych przez producenta
• użycie nieoryginalnych części powoduje utratę gwarancji

rys. D

rys. E

A

B

POSTĘPOWANIE W PRZYPADKU NIEPRAWIDŁOWOŚCI

W przypadku wystąpienia problemów piecyk zatrzymuje się automatycznie, wykonując operację wygaszania, a na wyświetlaczu pojawia się komunikat określający przyczynę wyłączenia (zobacz poniżej różnego rodzaju komunikaty).

Nigdy nie należy odłącać wtyczki podczas fazy wygaszania alarmowego.

W przypadku wystąpienia blokady, w celu ponownego uruchomienia piecyka należy odczekać do momentu zakończenia procedury wygaszania (600 sekund z sygnalizacją dźwiękową) po czym wcisnąć klawisz.

Nie należy włącać piecyka przed sprawdzeniem przyczyny blokady i WYCZYSZCZENIEM/OPRÓŻNIENIEM palnika.

SYGNALIZACJE EWENTUALNYCH PRZYCZYN AWARYJNEJ BLOKADY PIECA – ZALECENIA I ŚRODKI ZARADCZE:

1) Komunikat: Verifica/estratt. (zachodzi w przypadku odczytu nieprawidłowości przez czujnik obrotów silnika ekstraktora) Nieprawidłowość: Wyłączenie z powodu odczytu nieprawidłowości w obrotach ekstraktora spalin

Dzialania: • Sprawdzić działanie ekstraktora spalin (podłączenie czujnika obrotów) (serwis)

• Sprawdzić czystość przewodu odprowadzania spalin
• Sprawdzić instalację elektryczną (uziemienie)
• Sprawdzić kartę elektroniczną (serwis)

2) Kominikat: Stop/Fiamma brak płomienia (wyświetla się jeśli termopara wykrywa temperaturę spalin niższą od ustawionej wartości, co sterowanie interpretuje jako brak płomienia)

Nieprawidłowość: Wyłączenie z powodu spadku temperatury spalin

Działania: - sprawdzić ilość peletu w zasobniku
- Sprawdzić, czy nadmierna ilość peletu nie zdławiła płomicnia, sprawdzić jakość peletu (serwis)
- Sprawdzić, czy nie zadział termostat maksymalnej temperatury (rzadki przypadek, gdyż pojawia się najczęściej wraz z wcześniejszą sygnalizacją Over temperatura fumi) (serwis)
- Zadziałanie presostatu zabezpieczającego przez zapchaniem rury odprowadzającej spaliny lub przewodu kominowego (zlecić sprawdzenie komina uprawnionemu technikowi - kominiarzowi)
- Zadziałanie termostatu bezpieczeństwa zasobnika. Sprawdzić, czy wokół pieca nie znajdują się przedmioty, które utrudniają wentylację lub czy wentylatory nie są uszkodzone lub nie pracują, w takim wypadku należy wezwać serwis.

3) Komunikat: BloccoAF/NO Avvio (wyświetla się, jeśli w maksymalnym czasie 15 minut nie pojawi się płomień lub nie zostanie osiągnięta temperatura uruchomienia).

Nieprawidłowość: Wyłączenie z powodu nieprawidłowej temperatury spalin w fazie rozpalania.

- Sprawdzić czy presostat działa prawidłowo (serwis)

Należy rozróżnić dwa odrębne przypadki:

NIE pojawil się płomień

Działania: • Sprawdzić pozycję i czystość palnika

- Sprawdzić, czy w zasobniku i palniku znajduje się pelet

- Sprawdzić, czy zapalarka działa prawidłowo (serwis)

- Sprawdzić temperaturę otoczenia (jeśli jest niższa niż 3°C użyć rozpałki) i wilgotność.

- Spróbować rozpalić przy użyciu rozpałki

Płomicń się pojawił ale po pojawieniu się komunikatu Avvio pojawił się komunikat BloccoAF/NO Avvio

Działania: • Sprawdzić działanie termopary (serwis)

- Sprawdzić jaka temperatura uruchomienia jest ustawiona w parametrach (serwis)

4) Komunikat: Mancata/Energia (nie jest to awaria urządzenia).

Nieprawidłowość: Wyłączenie z powodu braku energii elektrycznej

Działanie: • Sprawdzić podłączenie elektryczne i skoki napięcia.

5) Komunikat: Guasto/TC (wyświetla się w przypadku awarii lub odłączenia termopary)

Nieprawidłowość: Wyłączenie z powodu awarii lub odłączenia termopary

Działanie: • Sprawdzić podłączenie termopary do karty: sprawdzić działanie wykonując test przekaźników (serwis).

6) Komunikat: °C fumi/alta (wyłączenie z powodu zbyt wysokiej temperatury spalin)

Nieprawidłowość: Wyłączenie z powodu przekroczenia maksymalnej temperatury spalin.

Dzialanic: Sprawdzić: • rodzaj peletu (w razie wątpliwości skontaktować się z serwisem)

- prawidłowość działania systemu odprowadzania spalin (serwis)

- czy przewód spalinowy nie jest zapchany, czy instalacja jest prawidłowa (serwis)

- działanie motoreduktora (serwis)

POSTĘPOWANIE W PRZYPADKU NIEPRAWIDŁOWOŚCI

7) Kominikat: Check button (sygnalizuje nieprawidłowe działanie wyłącznika awaryjnego)

Dzialanie: • Sprawdzić stan wyłącznika i przewodu łączącego go z kartą (serwis).

8) Kominikat: "Control. Batteria"

Nieprawidłowość: piecyk nadal pracuje, ale pojawia się napis na wyświetlaczu.

Dzialanie: • Należy wymienić baterię podtrzymującą pamięć na karcie elektronicznej (serwis).

Przypominamy, że jest to komponent ulegający zużyciu, nie objęty gwarancją.

9) Kominikat: ALARM CORRENTE ALTA: Pojawia się kiedy zostaje odczytana nadmierna wartość prądu pochłanianego przez motoreuktor.

Działanie: Sprawdzić działanie (serwis): motoreduktora - podłączenia elektryczne i kartę elektroniczną.

10) Kominikat: ALARM CORRENTE BASSA: Pojawia się kiedy zostaje odczytana niedostateczna wartość prądu pochłanianego przez motoreuktor.

Działanie: Sprawdzić działanie (serwis): motoreduktora - presostatu - termostatu zasobnika - podłączenia elektryczne i kartę elektroniczną.

11) Nieprawidłowość: Niesprawny pilot

Działanie: • zbliyć się do piecyka

- sprawdzić i ewentualnie wymienić baterię

- Synchronizowanie z automatycznym wyszukiwaniem w chwili włączenia: po włożeniu baterii do pilota zostanie automatycznie uruchomiona faza wyszukiwania kanału radiowego oraz łączenia się z wykrytym

urządzeniem.

Aby proces ten przebiegł prawidłowo, przed włożeniem baterii do pilota należy uruchomić piecyk a następnie zbliżyć się możliwe blisko do anteny żeby mieć pewność uzyskania prawidłowego połączenia

radiowego.

- Synchronizacja z automatycznym wyszukiwaniem aktywowanym ręcznie: istnieje możliwość ręcznego uruchomienia wyszukiwania produktu, wystarczy wykonać następujące proste operacje, po uprzednim baterii do pilota:

- Stanąć blisko produktu i upewnić się że jest on podłączony do zasilania elektrycznego.

- Przy wyłączonym wyświetlaczu (standby) wcisnąć i przytrzymać klawisz 0/I przez 10 sek.

- Po upływie 10 sek. pojawi się komunikat “RICERCA RETE” (szukanie sieci), zwolnić wtedy klawisz 0/I, oznacza to że faza automatycznego wyszukiwania została uruchomiona.

- W ciągu kilku sekund nastąpi automatyczne zsynchronizowanie kanału radiowego

12) Nieprawidłowość: Podczas fazy rozpalania “wyskakuje bezpiecznik” (dla Autoryzowanego Serwisu Edilkamin)

Działanie: • Sprawdzić stan zapalarki, instalacji elektrycznej i komponentów elektrycznych

13) Nieprawidłowość: Wydmuchiwane powietrze nie jest cieple:

Działanie: • Sprawdzić działanie wentylatora.

UWAGA 1

Wszystkie komunikaty pozostają wyświetlane aż nie zostanie na klawiszu wciśnięty klawisz

Prosimy o nie uruchamianie piecyka ponownie, zanim nie zostanie stwierdzone zlikwidowanie problemu.

Należy koniecznie prekazać serwisantowi jaki komunikat pojawia się na wyświetlaczu.

UWAGA 2

Po zużyciu 1000 kg peletu (lub innej ilości ustawionej przez serwis podczas pierwszego rozpalania, na ekranie pojawi się migający napis “manutenz_ione” (serwis).

Piecykbędzie pracował nadal, ale konieczne jest wezwanie serwisu w celu wykonania przeglądu serwisowego piecyka.

UWAGA 3

W przypadku gdy piecyk, z powodu jakości peletu lub szczególnych warunków instalacji, zapcha się wcześniej, pojawi się napis “Chiamare CAT” (wezwać serwis), należy postępować jak przy komunikacie “manutenz_ione”

UWAGA:

Kominy i przewody kominowe do których podłączone są urządzenia na paliwo stałe muszą być czyszczone raz w roku (sprawdzić, czy istnieją jakieś lokalne przepisy to regulujące).

Brak regularnych kontroli i czyszczenia zwieksza ryzyko powstania pożaru.

WAŻNE !!!

W razie powstania zarzewia pożaru w piecyku, w przewodzie spalinowym lub kominie należy:

- odciąć zasilanie elektryczne

- użyć gaśnicy CO_2 - wezwać straż pożarną

NIE USIŁOWAĆ GASIĆ POŻARU WODĄ!

Następnie poprosić o sprawdzenie urządzenia przez serwis techniczny Edilkamin oraz sprawdzenie przewodu kominowego przez autoryzowanego technika - kominiarza.

LISTA KONTROLNA

Uzupełnić przez dokładnie przeczytanie karty technicznej

Ustawienie i instalacja

• Uruchomienie przez serwis, upoważniony do aktywowania gwarancji i przekazania karty konserwacji
- Odpowiednie doprowadzenie powietrza do pomieszczenia
• Kanał spalinowy dedykowany wyłącznie dla odbioru spalin z kotła
- Przewód odprowadzenia spalin posiada: maksymalnie 3 kolana

odcinek poziomy o maksymalnej długości 2 metrów

• Komin umiejscowiony poza strefą odpływu
• Przewody rurowe odprowadzające spaliny wykonane z odpowiedniego materiału (zaleca się stal inox)
- Przy przechodzeniu przez ewentualne materiały łatwopalne (np. drewno) przedsięwzięte zostały wszystkie środki ostrożności w celu uniknięcia pożarów

Użytkowanie

• Użytkowany pelet musi być dobrej jakości i suchy
• Palnik i popielnik muszą być regularnie czyszczone i dobrze ustawione
- Drzwiczki muszą być dobrze zamknięte
- Palnik musi być prawidłowo ustawiony w komorze

NALEŻY PAMIĘTAĆ O OCZYSZCZENIU PALNIKA ODKURZACZEM PRZED KAŻDYM KOLEJNYM ROZPALENIEM

W przypadku nieudanej próby rozpalenia NIE powtarzać ponownie próby rozpalenia przed opróżnieniem palnika.

Istnieje możliwość uruchamiania piecyka na odległość poprzez SMS po podłączeniu przez serwis modemu telefonicznego do portu szeregowego znajdującego się z tyłu piecyka, za pomocą opcjonalnego kabla (Kod. 640560).

AKCESORIA DO CZYSZCZENIA

GlassKamin

Do czyszczenia ceramicznej szyby

Zbiornik do zasysania popiołu

Do czyszczenia palcniska

INFORMACJA DLA UŻYTKOWNIKÓW

Zgodnie z obowiązującymi przepisami dotyczącymi substancji niebezpiecznych w urządzeniach elektrycznych i elektronicznych a także likwidacji odpadów niebezpiecznych, produent informuje, że symbol przekreślonego kosza na śmieci umieszczony na produkukcie bądź jego opakowaniu oznacza, że produktu, po zakończeniu jego użytkowania, nie wolno wyrzucać do normalnych pojemników na odpady

Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do punktu wyznaczonego do recyklingu odpadów elektronicznych i elektrotechnicznych lub przekazanie sprzedawcy w momencie zakupu nowego urządzenia tego samego typu, na zasadach zwrotu używancego sprzętu
