GEBRUIKSAANWIJZING SALLY PLUS EDILKAMIN

NL Installatie, gebruik en onderhoud

Geachte heer/mevrouw,

bedankt dat u voor ons product heeft gekozen.

Voordat u het gebruikt, vragen wij u dit boekje aandachtig te lezen, zodat u het toestel optimaal en in alle veiligheid kunt gebruiken.

Voor meer informatie, neem contact op met de DEALER waar u het toestel heeft gekocht of ga op onze website www.edilkamin.com naar het menu CENTRI ASSISTENZA TECNICA (dealers).

OPMERKING

- Nadat u het product uit de verpakking heeft gehaald, controleer of het niet beschadigd is en of er geen onderdelen ontbreken (afstandsbediening, bekleding, handvat "koude hand", ring rookafvoer bovenaan, garantieboekje, handschoen, CD/technisch blad, spatel, droogmiddelen).

Neem in geval van afwijkingen onmiddellijk contact op met de winkel waar u het apparaat heeft gekocht en overhandig een kopie van het garantiebewijs en het aankoopbewijs.

- Inbedrijfstelling/test

Mag uitsluitend uitgevoerd worden door geautoriseerde dealer van EDILKAMIN. Anders vervalt de garantie. De inbedrijfstelling die beschreven wordt in de norm UNI 10683 bestaat uit een reeks controles die uitgevoerd worden als de ketel geïnstalleerd is. Het doel van deze handelingen is te controleren of het systeem correct werkt en beantwoordt aan de voorschriften.

U kunt de dichtstbijzijnde servicedienst terugvinden op de website www.edilkamin.com of door het gratis nummer te bellen.

• de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product.
• het nummer van het controlelabel, noodzakelijk voor de identificatie van de kachel, wordt vermeld:

- aan de bovenkant van de verpakking

- op het garantiebewijs in de vuurhaard

- op het plaatje dat op de achterwand van het apparaat is aangebracht;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

Het ondergetekende bedrijf EDILKAMIN S.p.A. met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan (Italië) – Cod. Fiscale P.IVA (Italiaans Sofi-BTW-nummer) 00192220192

Verklaart voor eigen verantwoordelijk verantwoordelijkheid:

De pelletkachel, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

PELLETKACHELS, met het commerciële merk EDILKAMIN, SALLY - SALLY PLUS genaamd

SERIE NUMMER:

Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 106):

Ref. Gegevensplaat

Verklaart tevens dat:

De ketels met houtpellets SALLY - SALLY PLUS de vereisten van de Europese richtlijnen respecteren:

2006/95/EEG - Laagspanningsrichtlijn

2004/108/EEG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.A. kan op geen enkele manier aansprakelijk gesteld worden voor defecten aan het toestel in geval van vervangingen, montage en/of wijzigingen die uitgevoerd zijn door mensen die niet voor EDILKAMIN werken en die niet over de toestemming beschikken van de ondergetekende.

WERKING

De kachel is ontworpen om warme lucht te produceren. Als brandstof worden houtpellets gebruikt, waarvan de verbranding elektronisch wordt aangestuurd. In deze paragraaf wordt de werking ervan geillustreerd (de letters verwijzen naar afbeelding 1).

De brandstof (pellet) wordt uit de tank (A) opgenomen en met een toevoerschroef (B), aangedreven door een reductiemotor (C), en wordt naar de verbrandingshaard (D) gebracht.

De pellets worden ontstoken door lucht die met een elektrische weerstand (E) verwarmd wordt en door een rookverwijderaar (F) in de vuurhaard gezogen wordt.

De rook die door de verbranding geproduceerd wordt, wordt door de ventilator (F) uit de haard gezogen en wordt uitgestoten door de opening (G), met aansluitingsmogelijkheden aan de achterkant op de bovenkant van de kachel (zie pag. 122).

De kachel is ontwikkeld om warme lucht te geven in de plaat waar hij geinstaleerd is.

Om de warme lucht te kanaliseren in andere kamers van het huis moet u de volgende optionele Kit (meer informatie op p. 123-124) aanbrengen.

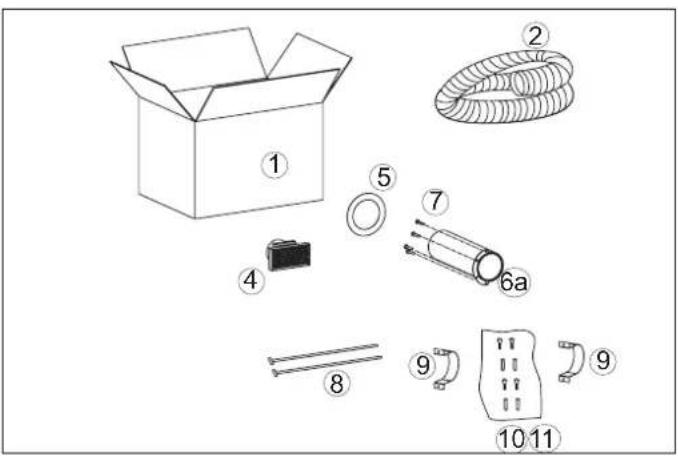

- Kit voor het omzetten van een SALLY naar een SALLY PLUS bestaand uit 1 ventilatoir, een buis ∅ 10 en schroef.

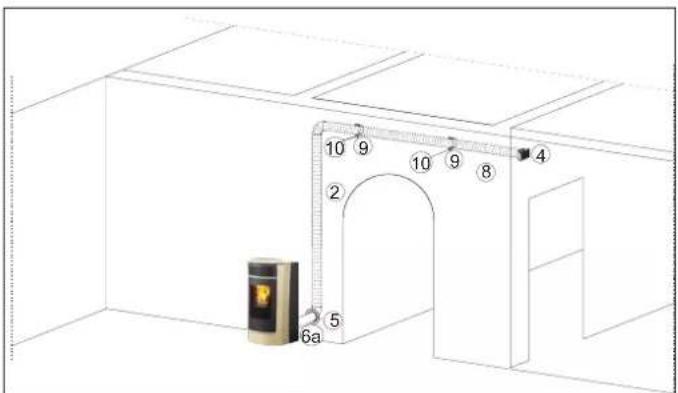

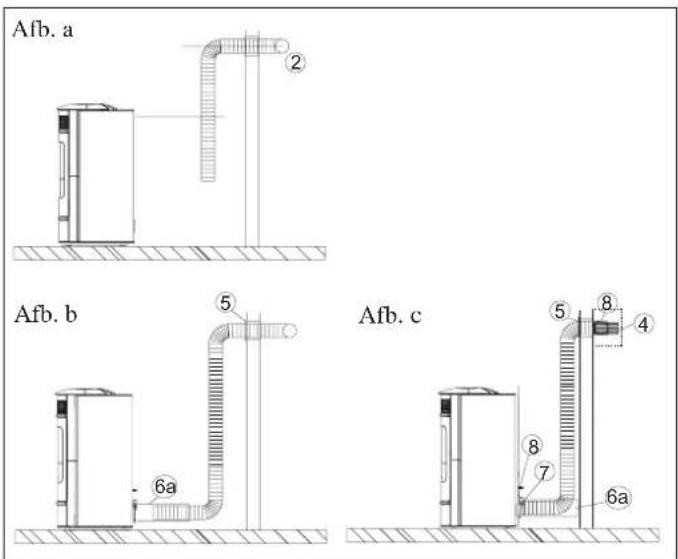

- KANALISATIEKIT N° 11 om de warme lucht in een aan-grenzende kamer te verspreiden

- KANALISATIEKIT n° 11 BIS om de warme lucht te verspreiden, zelfs in een kamer op afstand.

De haard, bekleed met staal /gietijzer, wordt aan de voorzijde afgesloten door een deur in keramisch glas (voor het openen de speciale "koude handgreep" gebruiken).

De hoeveelheid brandstof en de verwijdering van gassen/de toevoer van verbrandingslucht worden allen aangestuurd door de elektronische kaart voorzien van software met het Leonardo® systeem waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden

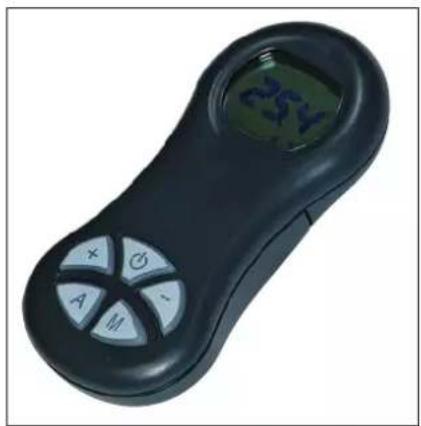

De verschillende functioneringsfases kunnen met behulp van de afstandsbediening beheerd worden.

De kachel is voorzien van een seriële aansluiting voor de verbinding met een optioneel kabeltje (code 640560) bijv. telefoonschakelaar, omgevingsthermostaat.

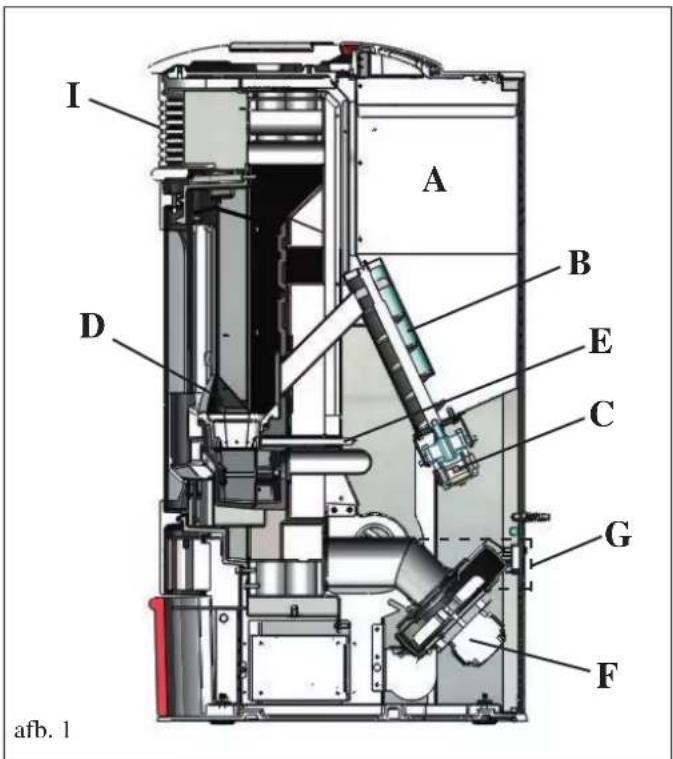

I A B D E C G F afb. 1

VEILIGHEIDSINFORMATIE

De kachel is ontworpen voor het verwarmen van de installatie- ruimte door middel van de automatische verbranding van pellets in de vuurhaard aan de hand van uitstraling en de beweging van de lucht die aan de voorkant naar buiten stroomt (I).

- Het apparaat is niet bestemd om te worden gebruikt door personen, kinderen inbegrepen, met beperkte lichamelijke, zintuiglijke of mentale capaciteiten. Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.

- De enige risico's voortkomend uit het gebruik van de kachel kunnen verbonden zijn aan een niet correcte installatie, aan een rechtstreeks contact met elektrische onderdelen die onder spanning (intern) staan, aan een contact met vuur en warme onderdelen (glas, buizen, uitlaat warme lucht), aan het inbrengen van vreemde stoffen, aan brandstoffen die niet aan te raden zijn, aan een niet correct onderhoud of herhaalde bediening van de ontstekingstoets zonder het haardonderstel te hebben geledigd.

Als brandmiddel enkel houtpellets gebruiken met diameter 6 mm van uitstekende kwaliteit en gecertificeerd

- De kachels zijn voorzien van beschermingsinstallaties die de uitdoving van de kachel garanderen in het geval dat bepaalde componenten slecht functioneren. Laat dit gebeuren zonder dat u ingrijpt.

- Voor een normale functionering moet de kachel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

- Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

- Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de kachel met de schoorsteen verbindt).

- Deze onderdelen van de vuurhaard en de tank kunnen uitsluitend bij KOUDE kachel worden uitgezogen.

- Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin Edilkamin) en een dock.

- Vermijd het openen van de deur van de verbrandingskamer terwijl de kachel warm is. Men dient te wachten tot de kachel op natuurlijke wijze afkoelt.

- De kachel mag niet worden gebruikt met de deur open, met gebroken glas of met de laaddeur van de pellets open.

- Mag niet worden gebruikt als ladder of als steun.

- Plaats te drogen wasgoed niet rechtstreeks op de kachel. Te drogen kleding etc. moet eventueel op een veilige afstand van de kachel worden geplaatst (brandgevaar).

- Controleer of de kachel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken wordt. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

- Tijdens de functionering van de kachel bereiken de afvoerleidingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

- Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de kachel.

- Maak NOOIT gebruik van vloeibare brandstoffen om de kachel aan te steken of het houtskool aan te wakkeren.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de kachel nooit af.

- Maak de kachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

- Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.

- De kachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.

• PROBEER DE KACHEL NOOIT OPNIEUW AAN TE STEKEN ALS DIT EERDER NIET GELUKT IS. LEEG EERST DE VUURHAARD

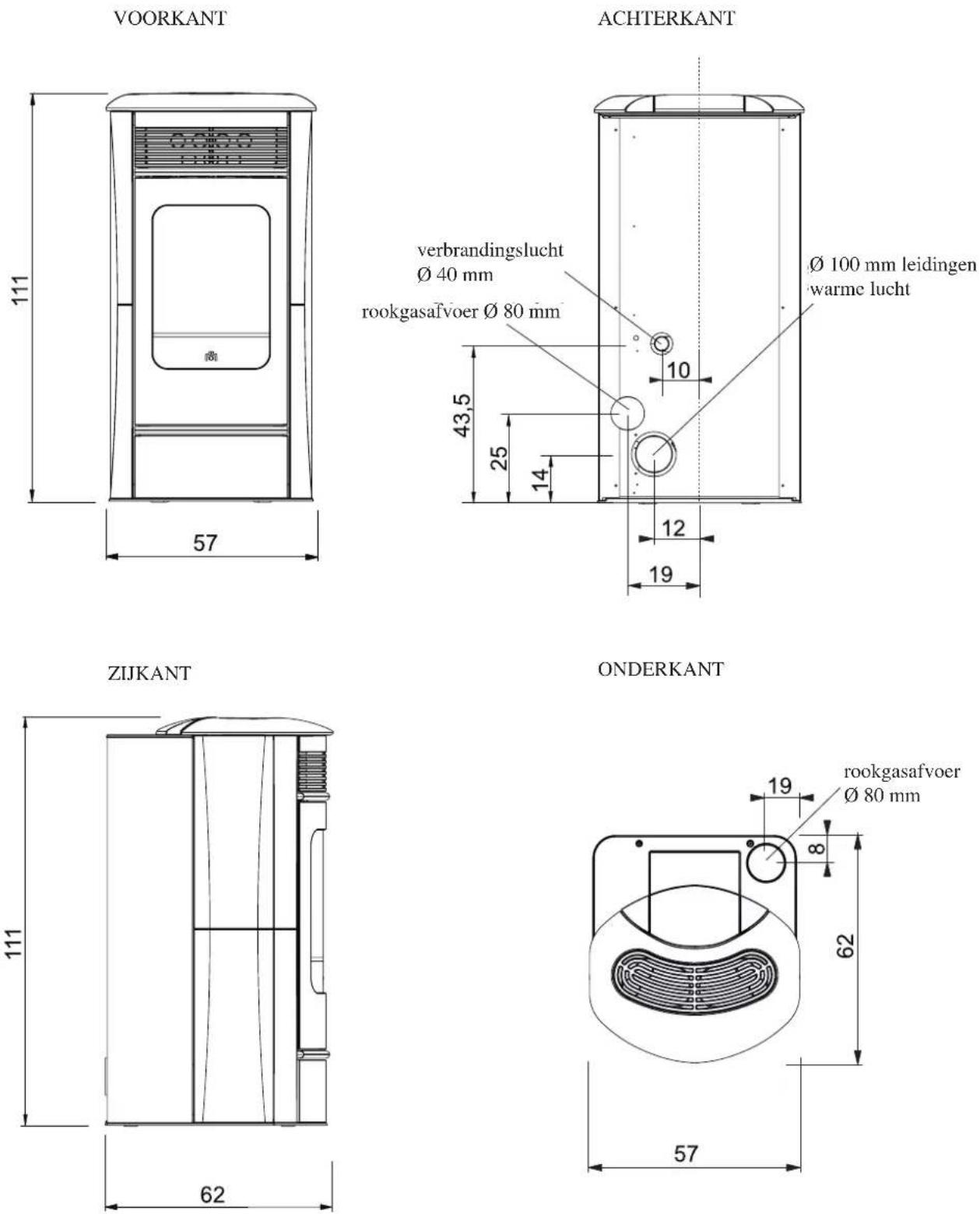

AFMETINGEN

DE KACHEL IS BESCHIKBAAR IN ZES VERSCHILLENDE VARIANTEN:

• donkergrijs staal met panelen en bovenpaneel in crémekleurig keramiek
• donkergrijs staal met panelen en bovenpaneel in rood keramiek
• donkergrijs staal met panelen en bovenpaneel in grijs keramiek
• roomwit keramiek
• rood keramiek
• perkamentkleurig keramiek

EIGENSCHAPPEN

• ELEKTRONISCHE APPARATEN

LEONARDO ^ is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden. Het LEONARDO ^ systeem garandecrt een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen. De installatienormen moeten in acht worden genomen.

Het LEONARDO® systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

SERIÈLE POORT

Op de seriële poort RS232 kunt u met een speciaal kabeltje (code 640560) door de dealer een optioneel systeem laten installeren om de ontsteking en het uitdoven te controleren, bv. een omgevingsthermostaat. De seriële poort bevindt zich op de achterwand van de kachel.

BUFFERBATTERLI

De elektronische kaart is voorzien van een bufferbatterij (type CR 2032 van 3 volt). Een slechte werking is het gevolg van normale slijtage (het moet niet als een defect van het product worden beschouwd). Neem voor meer informatie contact op met de dealer die de eerste ontsteking heeft uitgevoerd.

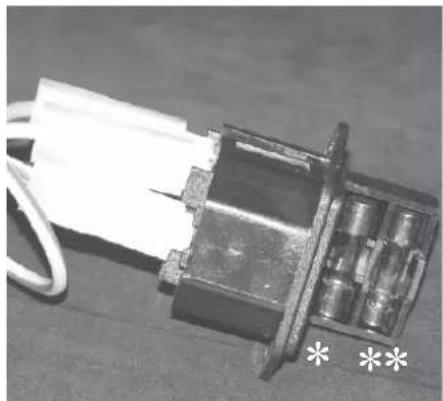

ZEKERING \*

op het contact met schakelaar aan de achterkant van de kachel zijn twee zekeringen aanwezig*, eentje actief en centje reserve**.

	Nominaal vermogen Beperkt vermogen
Thermisch vermogen 12 3,5 kW
Rendement / Doeltreffendheid 90,0 91,0 %
Ultstoot CO 13% O_2	0,015 0,028		%
Rookgastemperatuur 171 88 °C
Verbruik brandstof 2,8 0,8 kg/h
Trek	12-5	10-3	Pa
Capaciteit reservoir	25		kg
Autonomie	9	31	uur
Voor ruimtes van / tot*	315		m^3
Diameter afvoerpijp rook (mannelijk)	80		mm
Diameter luchtinlaatpijp (mannelijk)	40		mm
Gewicht met verpakking (Sally staal-keramiek/Sally Plus staal-keramiek)	224 - 233 / 226 - 237		kg

TECHNISCHE GEGEVENS VOOR DE DIMENSIONERING VAN DE SCHOORSTEEN

	Nominaal vermogen	Beperkt vermogen
Temperatuur van uitlaatgassen	205	106	°C
Minimum trek	0,01		Pa
Rookgasdebiet	8,1	5	g/s

* Voor de berekening van het verwarmingsvolume wordt rekening gehouden met een isolatie die in overeenstemming is met de Italiaanse wet L 10/91 en de daaropvolgende wijzigingen en een warmteaanvraag van 33 kcal/m³ per uur.

Voeding	230Vac +/- 10% 50 Hz
Schakelaar on/off (zie pag. 115)	ja
Gemiddeld geabsorbeerd vermogen	120	W
Gcabsorbeerd vermogen tijdens ontsteking	400	W
Frequentie afstandsbediening	radiogolven 2,4 GHz
Beveiliging op hoofdvoeding * (zie pag. 80)	Zekering T2A, 250 Vac 5x20
Beveiliging op elektronische kaart *	Zekering T2A, 250 Vac 5x20

N.B.

1) Houd er rekening mee dat externe apparaten de werking van de elektronische kaart kunnen verstoren.
2) Let op: laat handelingen aan onderdelen onder spanning, onderhoud en/of controles uitvoeren door gekwalificeerd personeel. (Trek altijd de stekker uit vooraleer u enig onderhoud uitvoert).

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich het recht voor om zonder voorafgaandelijke kennisgeving naar eigen goeddunken wijzigingen aan te brengen aan de producten.

Bevindt zich op de rookafvoer en meet de temperatuur van de rook op. Controleert met behulp van ingestelde parameters de ontsticking, de functionering en de uitdoving van de haard.

• VACUÜMMETER:

Meet de drukwaarde (ten opzichte van de installatieruimte) in de verbrandingskamer op.

• VEILIGHEIDSTHERMOSTAAT:

Grijpt in als de temperatuur in de kachel te hoog is. Blokkeert het laden van pellets waardoor de kachel uitgaat.

grijpt in als de onderdruk in de verbrandingskamer onvoldoende is voor een correcte werking.

Tijdens de installatie en het gebruik van het apparaat moeten de plaatselijke en nationale wetten en de Europese normen in acht worden genomen. In Italië refereert men aan de norm UNI 10683/2012 alsmede aan de regionale indicaties of de indicaties van de plaatselijke ASL. Het is echter essentieel te verwijzen naar de wetten die gelden in elk land. Vraag de beheerder om toestemming alvorens u het apparaat in een meergezinshuis installeert.

CONTROLE COMPATIBILITEIT MET ANDERE INSTALLATIES

In Italië De kachel mag NIET worden geïnstalleerd in dezelfde kamer waar zich gasverwarmingstoestellen bevinden van het type B (vb. gasketels, kachels en apparaten met wasemkap) want de thermokachel zou een depressie kunnen creëren in de kamer en de werking ervan in het gevaar brengen of beïnvloeden.

CONTROLE ELEKTRISCHE AANSLUITING

(breng de stekkerdoos op een bereikbare plek aan)

De kachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariations van meer dan 10% kunnen de kachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slecht functionerend aardecircuit.

VEILIGE AFSTANDEN VOOR BRANDWERING

De kachel moet in overeenstemming met de volgende veiligheidsvoorwaarden worden geïnstalleerd:

- minimale afstand aan de zijkanten en achteraan: 20 cm uit de buurt van brandbare materialen. - vooraan de kachel mogen geen brandbare materialen gestapeld worden op minder dan 80 cm.

Als het niet mogelijk is de hierboven aangegeven afstanden toe te passen, is het noodzakelijk technische en bouwkundige voorzorgsmaatregelen te treffen om brandgevaar te voorkomen. In het geval van de aansluiting op een houten wand of een wand van andere ontvlambare materialen, is het noodzakelijk de rookafvocrleiding te isoleren.

LUCHTTOEVOER: absoluut noodzakelijk

Het is noodzakelijk dat de installatieruimte van de kachel voorzien is van een luchttoevoor met e en minimum doorsnede van 80 cm² zodat het herstel van de verbruikte lucht voor de verbranding gegarandeerd wordt.

De kachel kan ook lucht aanvoeren door een rechtstreekse verbinding naar buiten via een verlengstuk op de stalen buis met een diameter van 4 cm.

In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbijeen minimale vrije doorgang van 12cm ^2 is gewaarborgd. De buis moet korter zijn dan 1 meter en mag geen bochtenhebben. De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming In ieder geval helemaal luchtinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm ^2 gewaarborgd worden.

Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige doorsnede van 12 cm ^2 niet beperkt.

ROOKAFVOER

Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt).

Het rookgas wordt afgevoerd door een opening met een doorsnede van 8 cm aan de achterkant of bovenaan. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertificeerd. De leiding moet hermetisch afgesloten zijn. Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen).

Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van 3 bochten met een max. wijdte van 90° is toegestaan.

Het is noodzakelijk (als de afvoer niet naar een schoorsteen loopt) een verticaal stuk van minstens 1,5 m en een windscherm te installeren (referentie UNI 10683). Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspectcerd kunnen worden. De schoorstenen en rookkanalen waar apparaten voor de verbranding van vaste brandstoffen op aangesloten zijn, moeten eenmaal per jaar geveegd worden (controleer of in uw land dit per wet geregeld is). Een onregelmatige controle en reiniging zorgen ervoor dat het gevaar voor schoorsteenbrand toeneemt. Voer in dit geval de volgende handelingen uit: voorkom het blussen met water; Iceg de pellctstank; Ncem na een brand contact op met gespecialiseerd personeel voordat u het apparaat weer aansteekt. De kachel werd ontworpen om te werken bij elke weersomstandigheid. In geval van bijzondere omstandigheden, zoals sterke wind, kan het veiligheidssysteem tussenkomen wat de thermokachel uitdooft. Laat in dergelijke gevallen het apparaat nooit met gedactiveerde beveiligingen functioneren. Neem contact op met uw Dealer als het probleem aanhoudt.

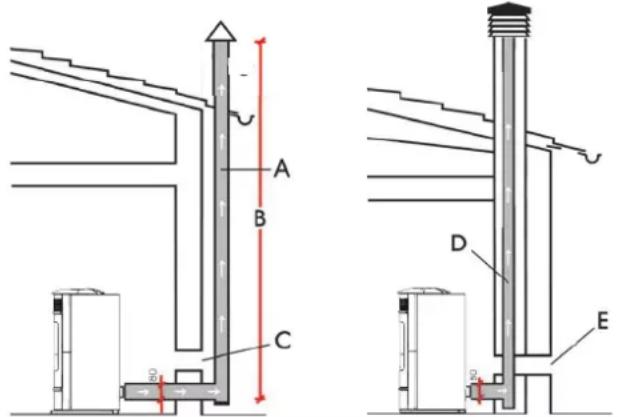

TYPISCHE GEVALLEN Afb. 1 Afb. 2

A: geïsoleerde stalen schoorsteen

B: minimumhoogte 1,5 m, en hoe dan ook voorbij de dakrand

C-E: externe luchttoevoer (doorgang minimaal 80 cm²)

D: stalen schoorsteen in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst, buiten het bereik van het terugstroomgebied.

MONTAGE BEKLEDING

Afb. 1 B E C A C D

Afb. 2 C

Afb. 3 F C F1

1) VERSIE MET ZIJPANELEN EN BOVENPA-NEEL IN KERAMIEK

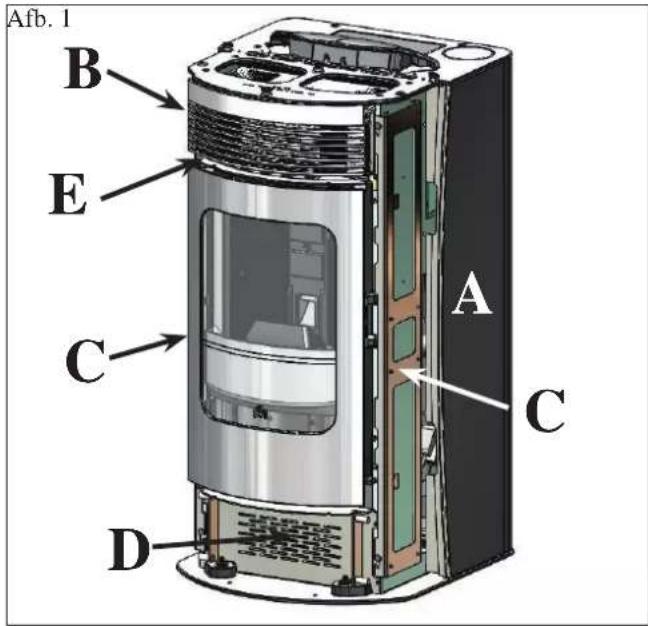

Afb. 1 De kachel wordt geleverd (afb. 1) met de volgende externe onderdelen reeds gemonteerd:

• metalen zijpanelen (A-B)
- metalen frames om de zij-elementen in keramick (C) vast te maken
- metalen voorpanelen onderaan/bovenaan (D - E).

De onderstaande onderdelen zijn afzonderlijk verpakt.

• 2 zij-clementen bovenaan in keramiek (F - afb. 3)
• 2 zij-elementen onderaan in keramiek (F1 - afb. 3)
• 1 horizontaal element onderaan in keramiek (G - afb. 4)
• 1 horizontaal element bovenaan in keramiek (H - afb. 7)
  • 1 bovenpaneel in keramiek (I - afb. 9)
  • 18 gegroefde pinnen M4
  • 18 ringen
  • 4 klemmen (G1)
  • 4 schroeven M4
  • 6 dopjes (M)

Voor het monteren dient u als volgt te werk te gaan:

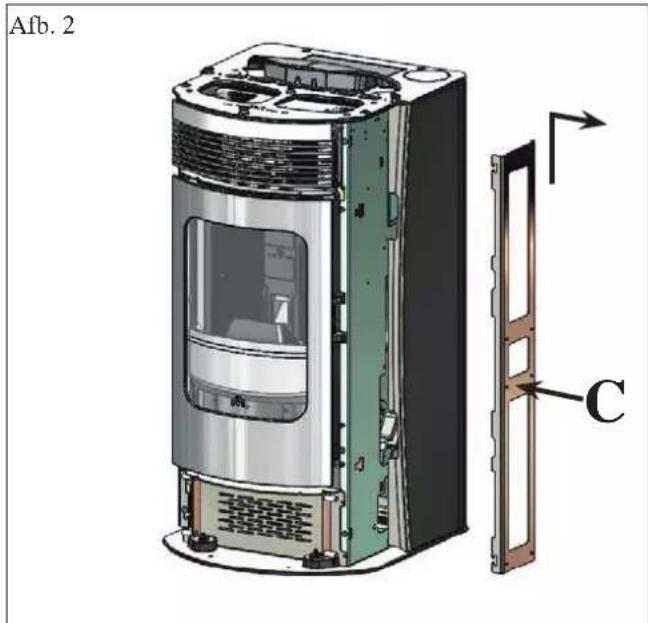

Afb. 2

Demonteer de twee metalen frames (C) van de kachel door ze op te tillen en ze naar buiten te trekken.

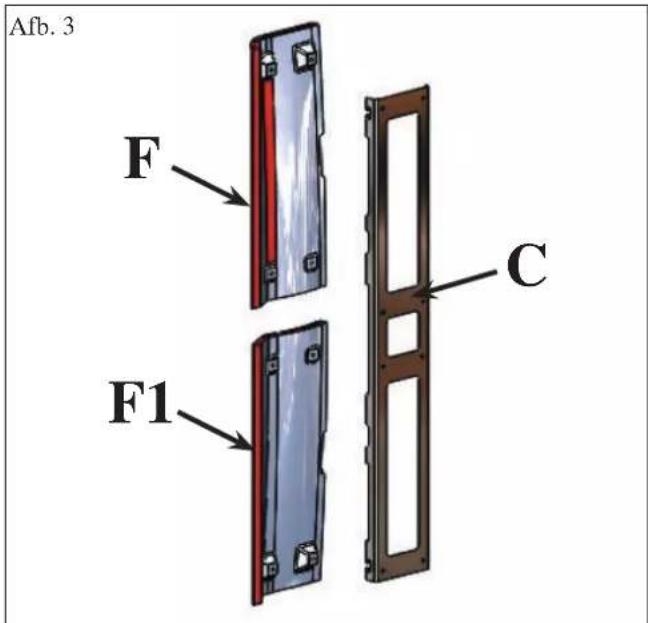

Afb. 3

Breng de metalen bevestigingsstaven (C) aan op de achterkant van de verticale elementen in keramiek (F - F1) met behulp van de voorziene gaten en de bijgeleverde geschroefde pinnen M4 (8 per zijkant).

MONTAGE BEKLEDING

Afb. 4 G G1

Afb. 5 D G

Afb. 6 F F1 C

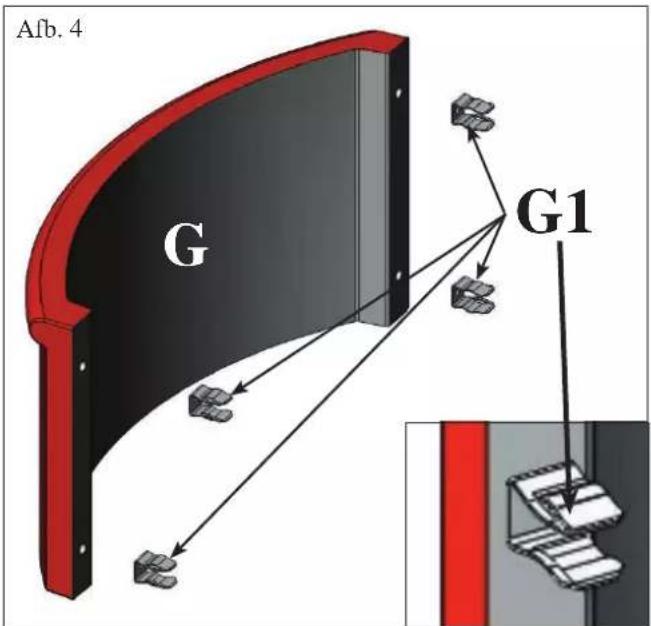

Afb. 4

Breng de bevestigingsklemmen (G1) aan op de achterkant van het onderste voorpaneel in keramiek (G) met behulp van de voorzienc gaten en 4 bijgeleverde schroeven M4.

NB: de klemmen moeten gemonteerd worden met de achterkant naar de buitenkant gericht, zoals afgebeeld op afb. 4.

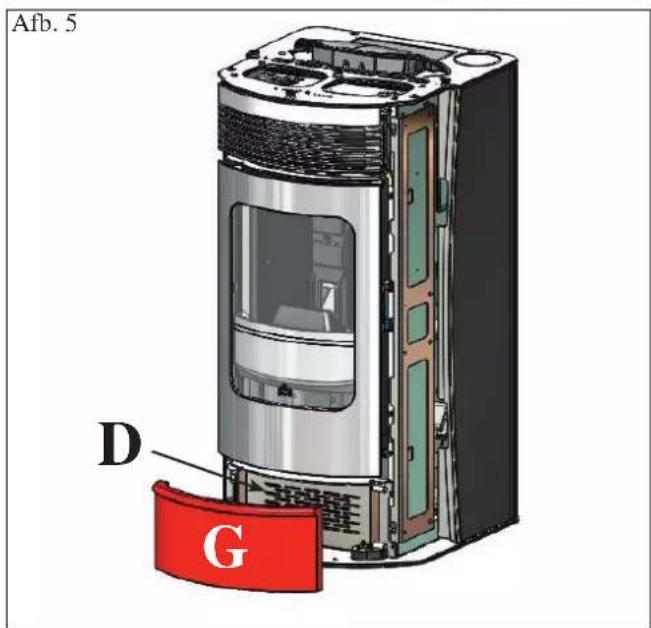

Afb. 5

Steek het onderste voorpaneel in keramiek (G) met de klemmen (G1) op de pinnen die zich op het metalen voorstuk (D) bevinden

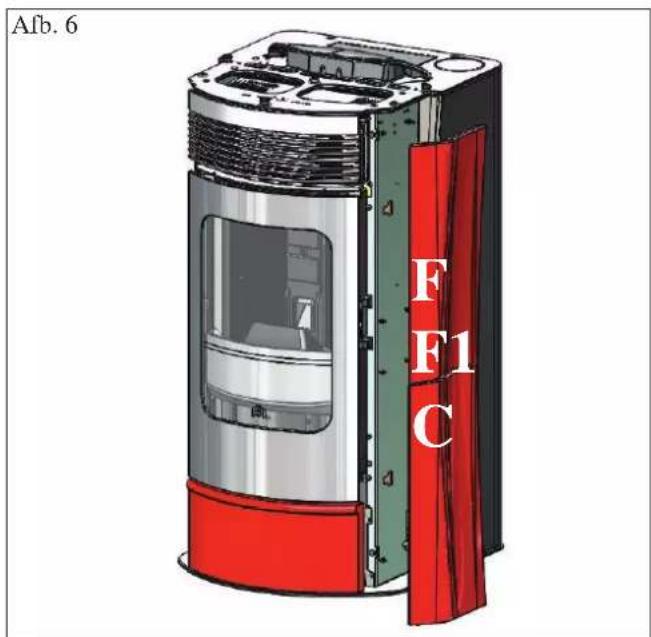

Afb. 6

Monteer de verticale elementen (F - F1) op de structuur, samen met de metalen frames (C) die u eerder verwijderd heeft.

MONTAGE BEKLEDING

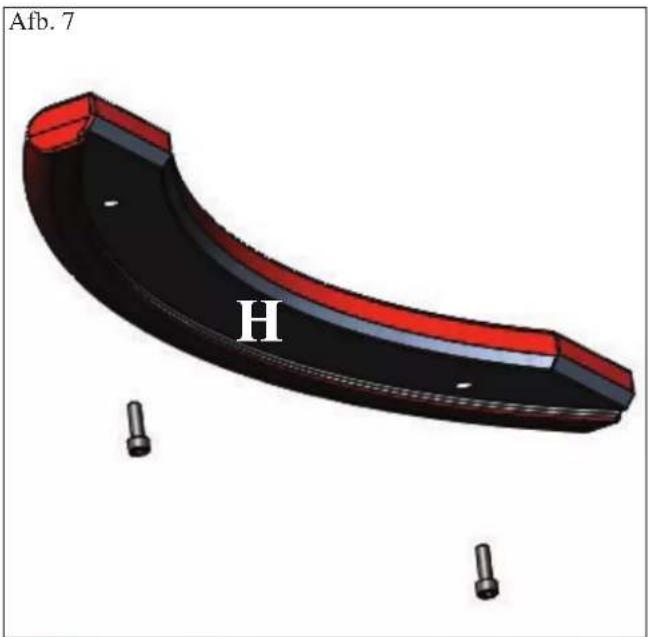

Afb. 7 Draai de 2 bijgeleverde gegroefde pinnen M4 vast op de achterkant van het bovenste element in keramiek (H).

Afb. 8 E

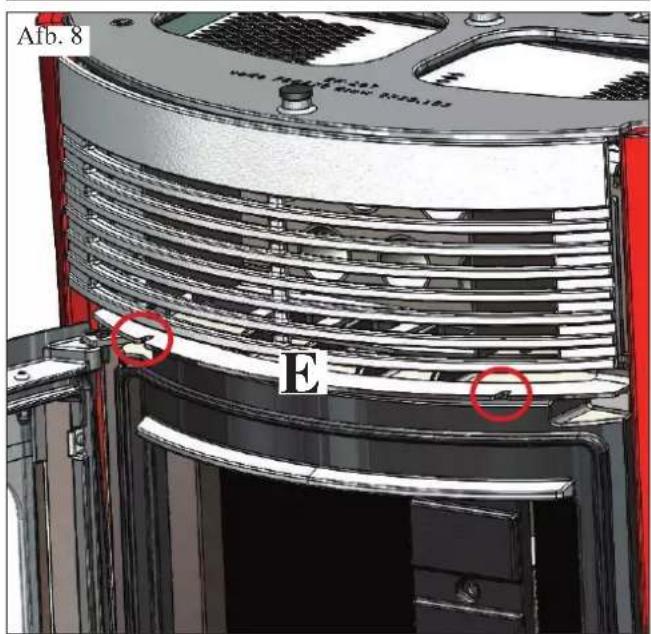

Afb. 8 Open het deurtje en plaats het bovenelement in keramiek (H) op de openingen op het metalen bovenpancel (E) met de gegroefde pinnen en draai ze met de hand vast.

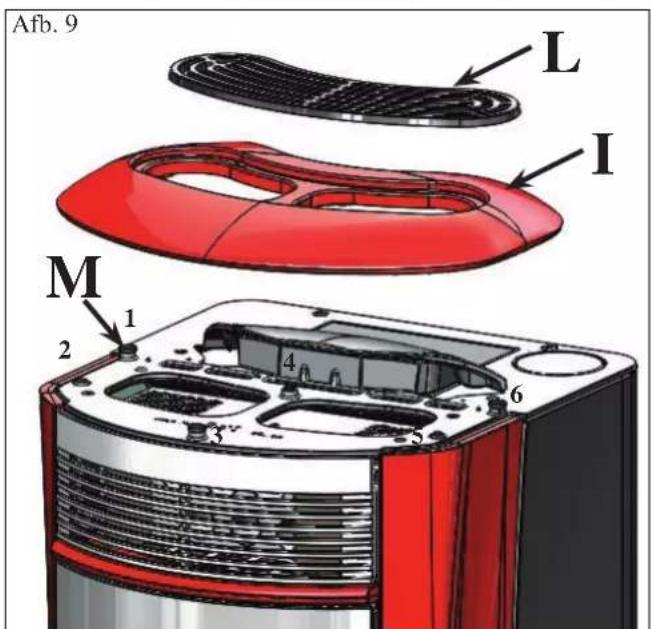

Afb. 9 L I M 1 2 3 4 5 6

Afb. 9 Breng op de desbetreffende plaatsen op het bovenpaneel in gietijzer de 6 bijgeleverde dopjes (M) aan. Plaats het bovenpaneel in keramiek (I) en het rooster in gietijzer (L).

MONTAGE BEKLEDING

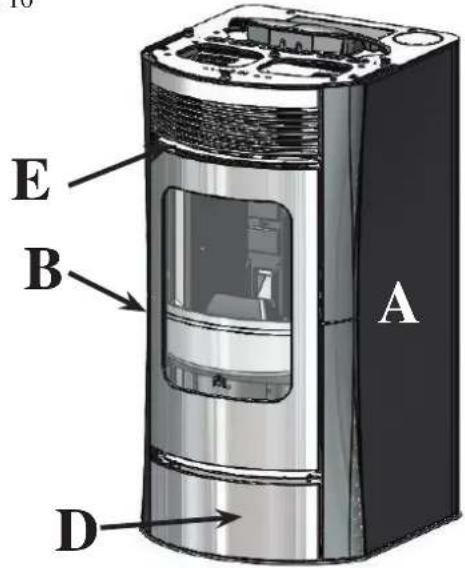

Afb. 10

E B A D

Afb. 11

1 2 3 4 5 6 D

Afb. 12

De kachel wordt geleverd (afb. 1) met de metalen zijpanelen (A-B) en de reeds gemonteerde onderste/bovenste metalen voorpanelen (D-E).

De onderstaande onderdelen zijn afzonderlijk verpakt.

• 2 horizontale elementen voor onderaan/bovenaan in keramiek (H - afb. 7 op pag. 10)
• 1 bovenpancel in keramick (I - afb. 9 op pag. 120)
  • 4 gegroefde pinnen M4
  • 4 ringen
  • 6 dopjes

Voor het monteren dient u als volgt te werk te gaan:

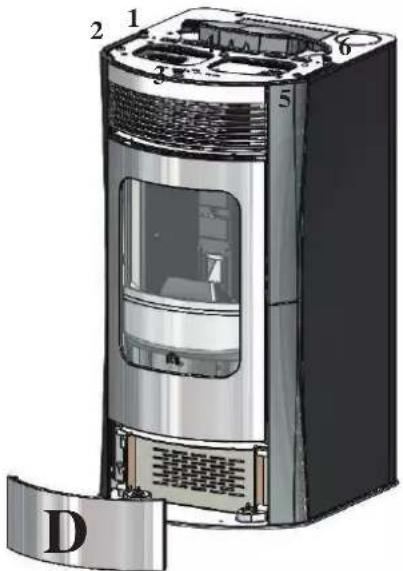

Afb. 11

Verwijder het geklemde metalen voorpaneel aan de onderkant (D) en plaats de twee horizontale elementen in keramiek onderaan/bovenaan (H) zoals weergegeven op afb. 7-8 op pagina 10. Breng op de desbetreffende plaatsen op het bovenpaneel in gietijzer de 6 bijgeleverde dopjes aan. Plaats het bovenpaneel in keramiek (I) en het rooster in gietijzer (L).

Plaats het geklemde metalen voorpaneel aan de onderkant (D) opnieuw.

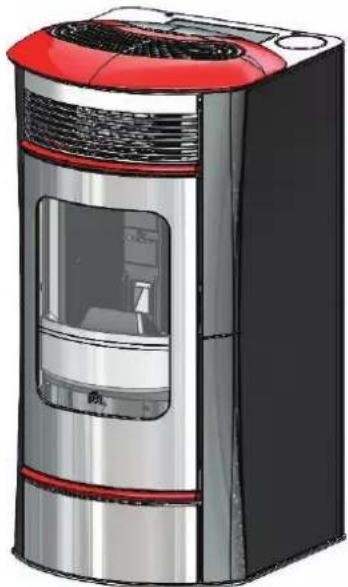

Afb. 12

De afbeelding geeft een volledig uitgeruste kachel weer.

INSTALLATIE

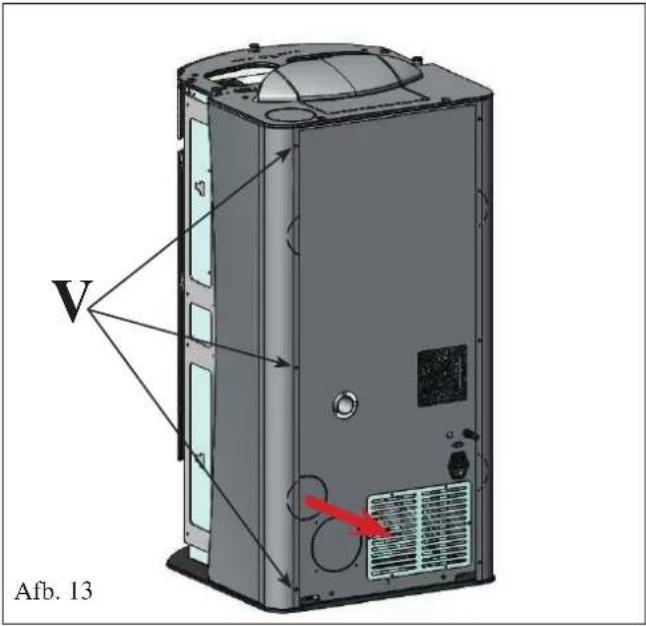

V Afb. 13

Q A Afb. 14

Afb. 15 Afb. 16 X

ROOKAFVOER

SALLY is voorzien voor het aansluiten van de rookafvoer achteraan en bovenaan. De thermokachel wordt geleverd met de rookafvoer achteraan (afb. 13).

AANSLUITING ROOKAFVOER BOVENAAN

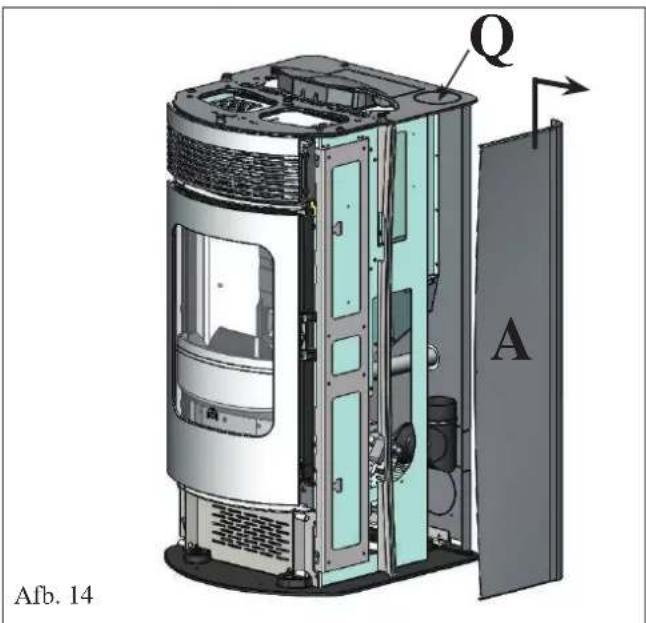

Afb. 13-14

• Verwijder het metalen zijpaneel aan de rechterkant (A - afb. 11), door aan de drie schroeven (V) op de achterkant van de kachel te draaien.
  • Verwijder het afsluitingdeksel (Q - afb. 14)

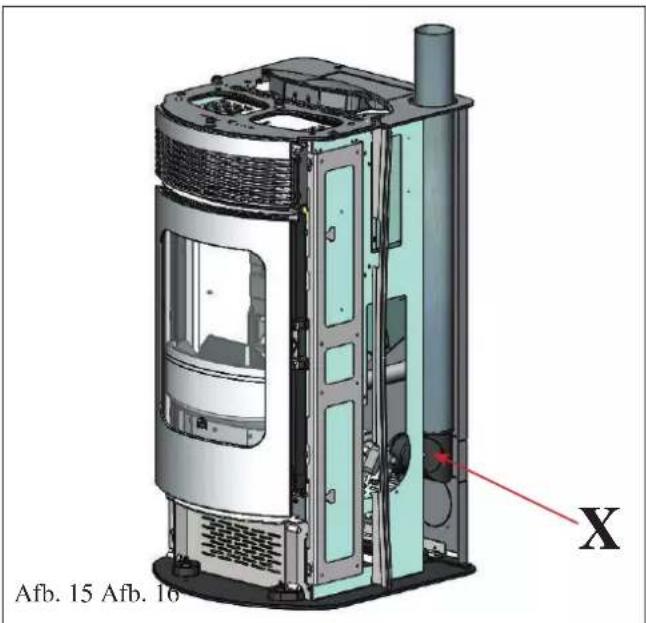

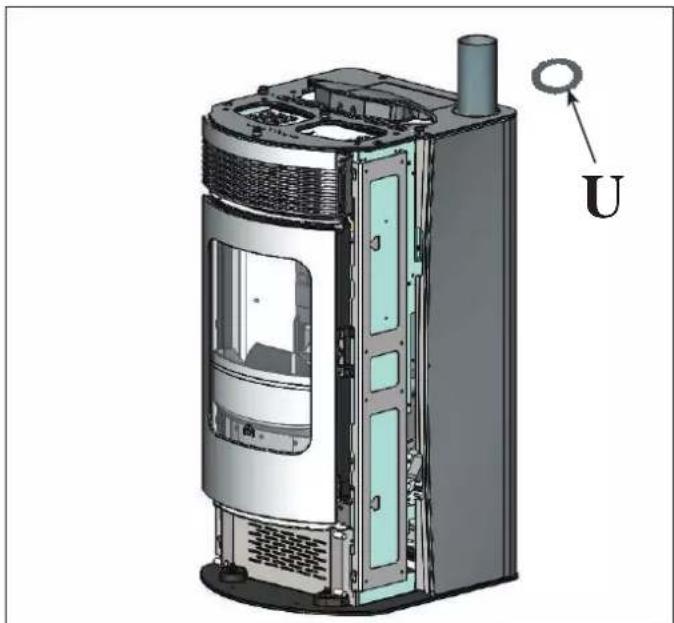

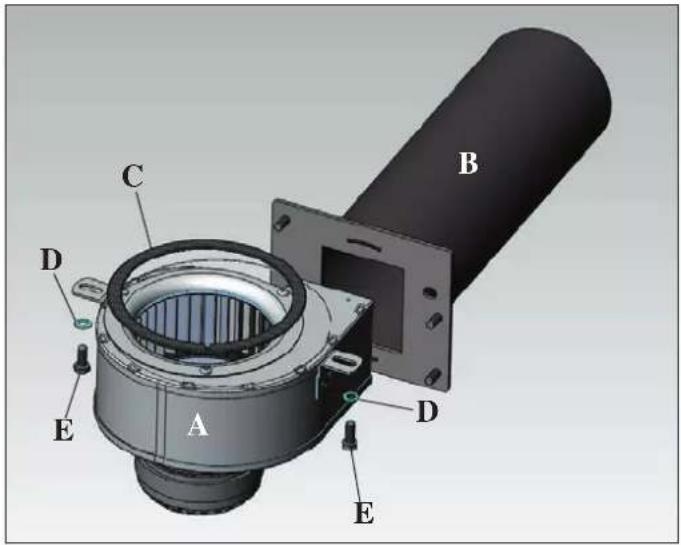

Afb. 15-16

• Verwijder de gebogen verbindingsbuis (X - afb. 15) met de klemring op de opening van de rookspiraal en plaats hem met de verbinding naar boven gericht om de rookafvoerbuis (niet bijgeleverd) aan te sluiten.
• Plaats de rookafvoerbuis (niet bijgeleverd) met de klemring (niet bijgeleverd) op de kromming van de verbinding.
• Plaats de bijgeleverde ring (U - afb. 16).

WANNEER DE ROOKAFVOERBUIS AANGESLOTEN IS OP DE SCHOORSTEEN, MONTEER OPNIEUW HET METALEN ZIJELEMENT.

Om de warme lucht ook in andere kamers van het huis te kunnen verspreiden, in aanvulling op het lokaal van installatie, dient men de volgende onderdelen aan te brengen.

• 1 centrifugaal-ventilator (A)
• 1 kanalisatiebuis met mof bevestiging flens (B)
• 1 afdichting 10x2 zelfklevend L = 450 (C)
• 2 platte ringen D.6x12 (D)
• n ° 2 schroeven T.E. 6x16 (E)

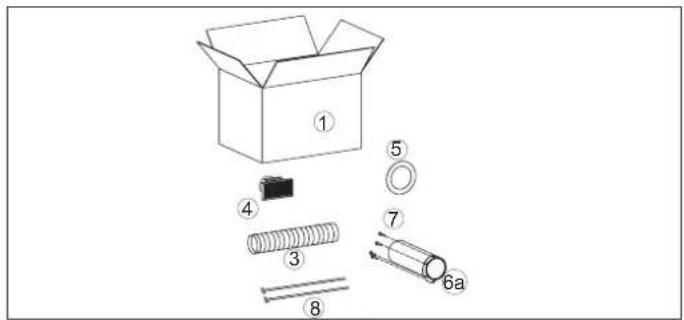

1 Doos 1
3 Buis ∅ 10 1
4 Opening 1
5 Ring 1
6a Afdekking voor de buis 1
7 Bevestigingsschroef afdekking voor de buis	4
8 Klemring buizen 2

N.B.: HET BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE INTERNE DOORSNEDE AANZIENLIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING.

• Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a)
• Snijd het afdekstuk van de buis op maat (6a) aan de muurzijde (afb. b)
• Plaats de kachel in de definitieve stand.
• Verleng de aluminium buis (3) voor de kanalisatie van warme lucht zonder dat u hem op de opening van de kachel aansluit.
• Breng eerst de ring (5) en de afdekking voor de buis (6a) op de aluminium buis aan zonder dat u hem vastzet (afb. b).
• Breng de aluminium buis aan op de uitvoeropening voor warmte lucht aan de achterkant van de kachel (8) (afb. c).
• Breng de afdekking voor de buis (6a) op zijn definitieve plaats aan en zet hem vast op de achterkant van de kachel met behulp van de bijgesloten schroeven (7) (afb. c).
• Installeer de uitvoer (4) en de bijbehorende aluminium buis (3) (afb. c).
• Bevestig de ring (5) met behulp van siliconenkit aan de muur (afb. c).

1	Doos	1
2	Buis ∅ 10	1
4	Opening	1
5	Ring	1
6a	Afdekking voor de buis	1
7	Bevestigingsschroef afdekking voor de buis	4
8	Klemring buizen	2
9	Ring	2
10	Schroeven	4
11	Pluggen	4

• Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a)
• Snijd het afdekstuk van de buis op maat (6a) aan de muurzijde (afb. b)
• Plaats de kachel in de definitieve stand.
• Verleng de aluminium buis (2) voor de kanalisatie van warme lucht zonder dat u hem op de opening van de kachel aansluit.
• Breng eerst de ring (5) en de afdekking voor de buis (6a) op de aluminium buis aan zonder dat u hem vastzet (afb. b).
• Breng de aluminium buis aan op de uitvoeropening voor warmte lucht aan de achterkant van de kachel (8) (afb. c).
• Breng de afdekking voor de buis (6a) op zijn definitieve plaats aan en zet hem vast op de achterkant van de kachel met behulp van de bijgesloten schroeven (7) (afb. c).
• Installeer de uitvoer (4) en de bijbehorende aluminium buis (2) bevestig hem met de ring (9) en de pluggen met schroeven (10-11) aan de muur (afb. c).
• Bevestig de ring (5) met behulp van siliconenkit aan de muur (afb. c).

Afb. a 2 Afb. b 5 6a Afb. c 8 4 5 7 6a

10 9 10 9 8 4 2 5 6a

GEBRUIKSAANWIJZING

De ingebruikname, het eerste inschakelen en het testen moet worden uitgevoerd door een erkende technische bijstandsdienst Edilkamin in overeenstemming met de norm UNI 10683.

Deze norm geeft de controlehandelingen aan die moeten worden uitgevoerd om de juiste werking van het systeem te garanderen.

De technische bijstandsdienst zal ook zorgen voor het kalibreren van de kachel volgens het soort pellets en installatieomstandigheden, waardoor de garantie wordt geactiveerd.

Als de eerste inschakeling niet wordt uitgevoerd door een erkende technische bijstandsdienst wordt de activering van de garantie niet toegestaan.

Voor informatie, raadpleeg www.edilkamin.com

Tijdens de eerste ontstekingen is het mogelijk dat u een licht verflucht ruikt. Deze zal binnen korte tijd verdwijnen.

Voor de ontsteking dient het volgende gecontroleerd te worden:

==> De correcte installatie.
==> De elektrische voeding.
==> De hermetische sluiting van het deurtje.
==> De reiniging van de vuurhaard.
==> Dat de indicatie stand-by op het display weergegeven wordt (knipperende datum, brandkracht of temperatuur).

DE TANK MET PELLETS VULLEN

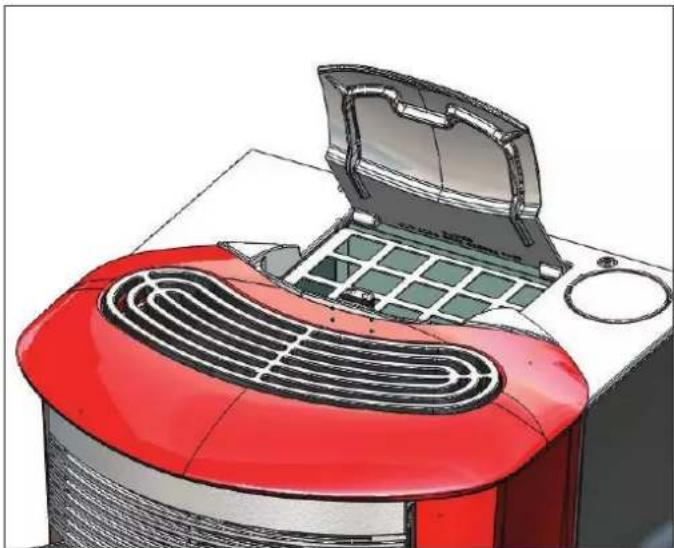

De deksel van de tank kan met behulp van een handig clickclack systeem geopend en gesloten worden door lichtjes op de bovenkant van de gietijzeren deksel te drukken* (afb. 1).

NB:

1) Tijdens deze werkzaamheid, NOOIT de zak pellets op het bovenste rooster plaatsen, om te vermijden dat de plastic zak vanwege de hitte de verf van de top zou beschadigen.
2) Gebruik de speciale meegeleverde handschoen voor het laden van de kachel terwijl deze in werking en dus HEET IS.

SALLY/SALLY PLUS zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter. Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen. Houtpellets worden verkocht in zakken van 15 Kg. Om de functionering van de kachels niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestatics verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

doorsnede : 6 millimeter

maximum lengte : 40 mm

maximum vochtigheid : 8 %

calorisch rendement : minstens 4100 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachels, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuill glas, onverbrande stoffen, ... Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffig, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

Hiermee kunnen alle functies beheerd worden.

Legenda toetsen en dispaly:

: in- en uitschakeling (om van stand by naar actief te gaan)

+/- : toename / afname van de verschillende afstellingen

A : om de Automatische werking te kiezen

M : om de Manuele werking te kiezen en naar de controlemenu's en de programmering te gaan.

Op de display verschijnt andere nuttige informatie behalve de iconen die hierboven werden beschreven.

- Stand-by:

de omgevingstemperatuur (20°C verschijnt), de overblijvende pellet in Kg (15Kg in tank) het lopende uur (15:33).

- Manuele werkfase:

het ingestelde vermogen wordt gevisualiscerd (Power 1), de omgevingstemperatuur (20°C), de pellet in Kg en de resterende autonomic (15Kg 21H).

- Automatische werkfase:

de ingestelde temperatuur wordt gevisualiseerd (Set 22°C), de omgevingstemperatuur (20°C), de pellet in Kg en de resterende autonomie (15Kg 21H).

N.B.: Het display kleurt zwart als de afstandsbediening een aantal seconden lang niet gebruikt wordt. Dit betekent dat de energiebesparende functie in werking getreden is. Het display licht weer op door middel van een druk op een willekeurige tocts.

- knipperende icoon: afstandsbediening zoekt net

- vaste icoon: aansluiting net actief

toetsenbord geblokkeerd (druk op "A" en "M" in parallel voor een paar seconden te vergrendelen of ontgrendelen de toetsenbord)

batterij op (3 alkaline batterijen mini stilo)

programmering actief

alfanumerieke display bestaande uit 16 cijfers in twee rijen elk bestaand uit 8 cijfers

- knipperend icoon: kachel in ontstekingsfase

- vaste icoon: kachel in werking

manuele afstelling

(op de display verschijnt het bedrijfsvermogen)

automatische functie

(op de display verschijnt de temperatuur)

ALLEEN GELDIG VOOR HET MODEL SALLY PLUS

Druk kort op de toets "M" en u komt in het menu SELECTIE VENTILATIE. In het menu SELECTIE VENTILATIE kunnen met de toets "+" de volgende menu's weergegeven worden:

- VENTILA. VOORKANT

- VENTIL. KANALIS.

- SET KANALIS.

- in het menu VENTILA. VOORKANT kunt u met de toets

"M" ON of OFF selecteren. Druk op de toets 📊 het menu te verlaten.

- in het menu VENTIL. VOORKANT kunt u met de toets "M" ON of OFF selecteren, als VENTILA. VOORKANT op ON staat, wordt ook het kanalisatiepercentage weergegeven (bijv. 50%), dat in te stellen is op 30% tot 90%. Als VENTILA.

VOORKANT op OFF staat, kan het kanalisatiepercentage niet handmatig ingesteld worden. Druk op de toets 📊 het menu te verlaten.

- in het menu SET KANALIS. wordt met de toets "M" SET KAN. MAN. weergegeven. - SET NIET GEACTIVEERD - EXT. NIET GEACTIVEERD. Druk op de toets 📊 in het menu te verlaten.

Om de set automatische kanalisatie te kunnen activeren, weergegeven als "KANALIS. SET 20°, is een optionele sonde nodig (cod. 1000290) en de assistentie van de CAT Edilkamin. Om het beheer van de kanalisatie met afstandsbediening (programmeerbare omgevingsthermostaat) te kunnen activeren, weergegeven als "SET EXTERN", is een optionele aansluitkabel nodig (cod. 640560) en de assistentie van de CAT Edilkamin.

Bij het eerste gebruik of bij volledige lediging van de pellet-tank dient u voor het vullen van de wormschroef gelijktijdig de toetsen “+” en “-” van de afstandsbediening enkele seconden in te drukken; wanneer u de toetsen loslaat verschijnt het opschrift “LOAD”.

Deze handeling moet uitgevoerd worden voor de ontsteking indien de kachel uitdoofde omdat de pellet op was, leeg aan het einde van de handeling de haard voordat u hem ontsteekt. Het is normaal dat in de tank wat pellet overblijft dat door de wormschroef niet kan opgezogen worden.

Door twee maal op de toets van de afstandsbediening e drukken met de kachel in standby start de ontstekingsprocedure en verschijnt het opschrift "START". Gelijktijdig start het aftellen in seconden (van 1020 tot 0).

Voor de ontstekingsfase bestaat echter geen voorbepaalde tijd: de duur wordt automatisch beperkt indien de kaart het slagen van enkele testen bepaalt. Na ongeveer 5 minuten verschijnt de vlam.

Manuele ontsteking

Wanneer de temperatuur onder 3°C daalt en de elektrische weerstand bij gevolg niet voldoende gloeit of tijdelijk niet werkt, kunnen aanmaakblokjes gebruikt worden.

Leg een aangestoken aanmaakblokje in de vuurpot, sluit de deur en druk op de 🚫️ts van de afstandbediening.

VERMOGENAFSTELLING

- Manuele werking met afstandsbediening

Druk een keer op de toets "M" van de afstandsbediening wanneer de kachel in werking is. Op de display van de afstandsbediening wordt het opschrift "POWER P" gevisualiscerd (met indicatie van het momenteel vermogen).

Door op de toetse “+” of “-” neemt het bedrijfsvermogen toe of af (van “POWER P1” naar “POWER P5”).

- Automatische werking met afstandsbediening

Door op de toets “A” te drukken, schakelt u over naar automatisch en moet u de temperatuur afstellen die u in de woonkamer wilt bereiken (om de temperatuur van 5°C naar 35°C in te stellen, moet u de toetsen “+” en “-” gebruiken.

De kachel zal het bedrijfsvermogen regelen om de ingestelde temperatuur te bereiken.

Indien een lagere temperatuur wordt ingesteld dan die van de woonkamer, blijft de haard in VERMOGEN 1.

Uitdoving

Door met brandende kachel 2 keer op de toets 📍 in de afstandsbediening te drukken, wordt de uitschakelingsprocedure

op de display gestart en de aftelling gevisualiseerd, van 9 naar 0 (voor een totaal van 10 minuten). Deze fase bestaat uit:

- Onderbreking van de pellettoevoer.

- Motor voor het uitstoten van de rook op maximum bedrijf.

Trek nooit de stekker uit gedurende de fase van uitdoving.

Afstelling van het uurwerk

Door 2 keer op de toets "M" te drukken, gaar u naar het menu van het "CLOCK" waar u het uurwerk van de elektronische kaart kunt instellen. Door vervolgens op de toets "M" te drukken, verschijnen achtereenvolgens de volgende afstelbare items: Dag, Maand, Jaar, Uur, Minuten, Dag van de week.

Het opschrift “SAVE??”, te bevestigen met “M”, laat toe te controlleren of de uitgevoerde handelingen correct zijn alvorens te bevestigen (vervolgens wordt op de display het opschrift Opgeslagen gevisualiseerd).

Het aan- en uitzetten, het regelen van de kracht kan worden uitgevoerd via de rode noodknop, geplaatst aan de achterzijde van de kachel (zie p. 128).

Programmering wekelijks uur

Door op de afstandsbediening 2 seconden op de toets "M" te drukken, gaat u naar de afstelling van het uurwerk en door op de toets "+" te drukken, gaat u naar de programmering van het wekelijks uur, op de display gemeld door "PROGRAMM. ON/OFF". Deze functie laat de selectie van het soort programmeren toe waarbij een maximum van drie keer opstarten mogelijk is. Wanneer u via de toets "M" bevestigt, verschijnt een van de volgende mogelijkheden: NO PROG ( geen programma ingesteld). DAILY PROGRAM (een enkel programma voor alle dagen) WEEKLY PROGRAM (specifiek programma voor elke afzonderlijke dag). Met de toetsen "+" en "-" kunt u van het ene naar het andere programma gaan. Bevestig de optie met de "M" knop "DAILY PROGRAM." en via het drukken op de "+" knop krijgt men toegang tot de keuze van het programma-nummer (aan/uit) uitvoerbaar op een dag.

Door de optie "DAILY PROGRAM" te gebruiken zal/zullen het/de programma('s) hetzelfde/dezelfde zijn voor alle dagen van de week. Door vervolgens op de toets "+" te drukken, kan het volgende gevisualiseerd worden:

- No progr.

- 1° progr. (een ontsteking en een uitdoving per dag), 2° progr. (idem), 3° progr. (idem)

Gebruik de toets “—” om ze in tegenovergestelde zin te visualiseren.

Indien u "1° programma" kiest, wordt het uur van de ontsteking gemeld.

Op de display verschijnt: 1 “ON” uur 10; met de toets “+” en “-” wordt het uur gewijzigd en met de toets “M” wordt bevestigd (All 1 On/Hour 10).

Op de display verschijnt: 1 “ON” minuten 30; met de toets “+” en “-” worden de minuten gewijzigd en met de toets “M” wordt bevestigd (1 Off min).

Voor de te programmeren uitdovingen moet u op dezelfde wijze te werk gaan en ook voor de volgende ontstekingen of uitdovingen.

Bevestig met de toets "M" wanneer het opschrift "SAVE??" op de display verschijnt.

Na de bevestiging van "WEEKLY PROGRAM" moet de dag gekozen worden waarin de programmering moet uitgevoerd worden : 7 Zo; Progr.1; 1 Ma ; 2 Di; 3 Wo; 4 Do; 5 Vs; 6 Za; Eens de dag geselecteerd, de "+" en "-" toctsen gebruiken en bevestigen met de "M" toets om 1 à 3 maal opstarten te selecteren, kan de programmering voortgezet worden, op dezelfde wijze waarmee een "DAILY PROGRAM" wordt uitgevoerd.

Voor elke dag van de week kunt u kiezen of een programmering moet geactiveerd worden en het aantal ingrepen en het uur van de ingrepen kiezen. Bij een fout kan zonder op te slaan op elk ogenblik de programmering verlaten worden door op de toets 📊, te drukken. Op de display zal "NO SAVE" verschijnen.

Wijziging pellet lading (met de zelfregeling uitgeschakeld)

Door gedurende twee seconden de "M" toets van de afstandsbediening in te drukken en te scrollen doorheen de indicaties van het display met de toetsen "+" en "-" , vindt u de beschrijving "Gebruikersmenu", na bevestiging verschijnt daarna het opschrift "ADJ-PELLET; ADJ-DRAW en MENU RADIO" (technische bijstandSdienst).

Het is mogelijk om handmatig de val van de pellets te corrigeren door een wijziging van het debiet in percentage (+/-30%).

Door deze functie met de menutoets te bevestigen, gaat u naar de afstelling van de pelletlading. Een afname van de ingestelde waarde betekent een beperking van de pelletlading, een toename van de waarde betekent een grotere pelletlading.

Deze functie kan nuttig blijken wanneer u het type pellet verandert waarvoor de kachel werd afgesteld en er dus een correctie van de lading nodig is. Indien deze correctie niet voldoende is, moet u een geautoriseerd dealer Edilkamin raadplegen om een nieuwe afstelling uit te voeren.

Opmerking betreffende de variabiliteit van de vlam: Eventuele variaties van de vlamstaat hangen af van het soort pellet dat gebruikt wordt, een normale vlamvariabiliteit bij vaste brandstof en de automatische regelmatige schoonmaak.

(NB:deze schoonmaak vervangt het stofzuigen NIET, dat met koude kachel door de gebruiker moet uitgevoerd worden).

SIGNALERING RESERVE

De kachel is voorzien van een elektronische functie voor het bepalen van de overblijvende hoeveelheid pellet in de tank. Het detectiesysteem, geïntegreerd in de elektronische kaart laat toe op het even welk ogenblik te controleren binnen hoeveel uren het pellet op is en hoeveel kg pellet overblijft.

Het is belangrijk voor de correcte werking van het systeem dat gedurende de eerste ontsteking (ten laste van de dealer) de volgende procedure wordt uitgevoerd.

Het gaat om een referentie waarnaar verwezen wordt.

Een grotere nauwkeurigheid wordt bekomen via een een reset voor het herladen.

Edilkamin is niet aansprakelijk voor variaties van het voornoemde (kan afhankelijk zijn van externe factoren).

Alvorens het systeem te activeren, is het noodzakelijk in de tank een zakje pellet te laden de kachel te gebruiken de geladen brandstof op is. Dit dient om het systeem kort te testen.

Nadien kan de tank volledig gevuld worden en kan de kachel in werking gesteld worden.

Gedurende de werking, wanneer het mogelijk is een volledige zak van 15 kg te laden, zal op de display knipperend het opschrift "RESERVE" verschijnen.

Nadat een zak pellet werd geladen, is het noodzakelijk de uitgevoerde lading van 15 kg in het geheugen op te slaan. Ga hiervoor als volgt te werk:

1. druk op de toets "M" (ong. 3-4 seconden) tot het opschrift "CLOCK" verschijnt.

2. druk op de toets "+" tot het opschrift "RESERVE" verschijnt.

3. druk op de toets "M" tot het volgende scherm verschijnt,

PELLET KG 07 + 15*

resterende Kg in de tank geladen Kg

breng vervolgens met de toets “+” het cijfer (*) naar de waarde van de geladen pellet (15 kg in bovenstaand geval)

1. druk op de toets "M" om te bevestigen

2. druk op de toets om te v inaten.

Nadat de hierboven beschreven handelingen werden uitgevo- erd, zal het systeem na verbruik van de 15 kg opnieuw knipperend het opschrift "RESERVE" doen verschijnen. Vervolgens moeten de handelingen van punt 1 tot punt 5 herha- ald worden.

NOODDRUKKNOP

In geval de afstandsbediening defect is, kan men toegang verkrijgen tot de basisfuncties via een rode noodknop, geplaatst aan de achterkant van de kachel (zie fi g. 1).

De knop een of meerdere keren indrukken om de gewenste functie te activeren:

1. MET KACHEL UIT

door 2 keer op de rode drukknop te drukken gaat hij aan.

1. MET KACHEL AAN

door 2 keer op de rode drukknop te drukken gaat hij uit.

1. MET KACHEL AAN

door in manueel op de rode drukknop te drukken, gaat u van P1 tot P3.

1. MET KACHEL AAN

door in automatisch op de rode drukknop te drukken, gaat u van 5°C tot 30°C.

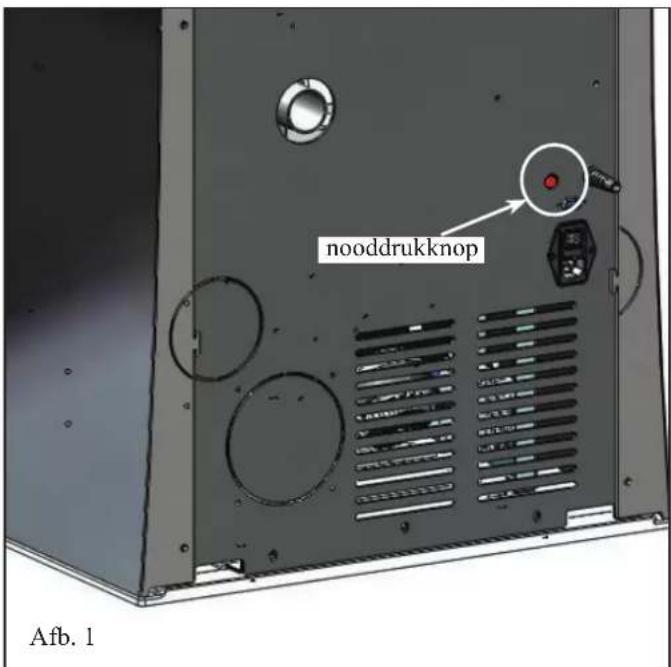

nooddrukknop Afb. 1

ONDERHOUD

Koppel altijd de stekker los van het elektriciteitsnet vooral- eer u enig onderhoud uitvoert.

Een regelmatig onderhoud is de basis van een goede werking van de kachel. DOOR EEN GEBREKKIG ONDERHOUD kan de kachel niet goed werken.

Eventuele problemen die veroorzaakt worden door een gebrekkig onderhoud zorgen ervoor dat de garantie te vervallen komt.

DAGELIJKS ONDERHOUD

De volgende handelingen moeten uitgevoerd worden wanneer de kachel uitgedoofd, koud en losgekoppeld van het elektriciteitsnet is.

• Moet uitgevoerd worden met behulp van een aszuiger (zie opties op pag. 133).
• De volledige procedure duurt slechts enkele minuten.

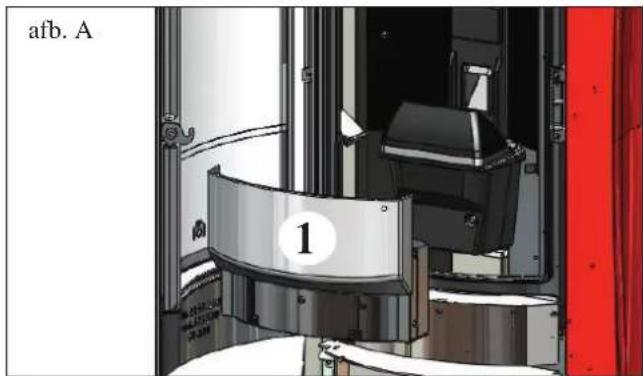

• Open het deurtje, haal de aslade cruit en ledig ze (1 - afb. A) in een niet ontvlambare bak (de assen kunnen delen bevatten die nog warm zijn en/of sintels).
  • GOOI DE RESTEN NIET IN DE PELLETTANK.

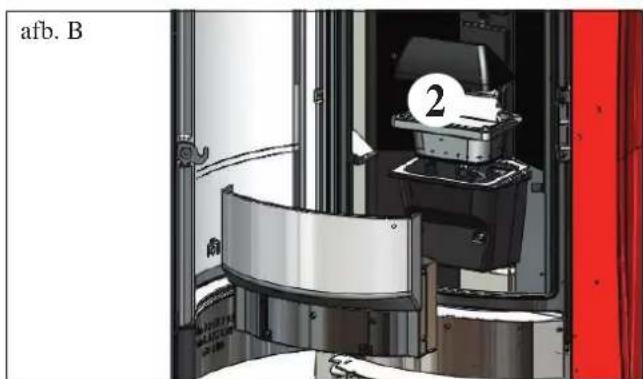

• Verwijder de vuurpot (2 - afb. B) en giet de resten in de aslade (1 - afb. A), verwijder de aangekoekte assen met de bijgeleverde borstel en maak de openingen die verstopt zijn schoon.
• Maak de binnenkant van de haard, de vuurplaat en de ruimte rondom de haard waar de assen vallen schoon met een aszuiger.
• Maak de vuurhaard schoon met de aszuiger, alsook, indien nodig, de randen van de vuurhaard en de basis.
• Reinig, indien nodig. het glas (als het koud is).

Zuig nooit warme assen op. Dit heeft nadelige gevolgen voor de stofzuiger en verhoogt het risico op brand in de woning.

WEKELIJKS ONDERHOUD

• Verwijder de aslade (2 - Fig. B) en verwijder het schutbord rookdoorgang (3 - Fig. C-D) dat zich onder het haardonderstel bevindt door het op te tillen naar boven toe en stofzuig de bodem ervan(4 - Fig. D).
• Haal de bovenkant eraf (5 - afb. E) en gooi de resten in de aslade.

afb. A 1

(bestemd voor de dealer)

Dit bestaat uit:

• Volledige interne en externe reiniging
- Grondige reiniging van de buizen in het rooster van de warmeluchtuitgang van de kachel
- Grondige reiniging en het verwijderen van de afzettingen van de vuurhaard en de desbetreffende ruimte
- Reiniging van rookverwijderaar, mechanische controle van de speling en de bevestigingen
- Reiniging van het rookgaskanaal (vervanging van de afsluiting van de rookgasafvoer)
- Reinigen van het rookkanaal en van de verticale wisselleidingen gelegen achter de verticale schotten in de haard
- Reiniging van de ruimte waar zich de ventilator voor de rookgasafvoer bevindt, reiniging van de drukschakelaar, controle van het thermokoppel.
- Reiniging, inspectie en verwijderen van de aanslag in de ruimte waar zich de ontstekingsweerstand bevindt, eventuele vervanging van de weerstand
- Visuele inspectie van de elektriciteitskabels, de aansluitingen en de voedingskabel
- Reiniging van de pellettank en controle speling van het geheel vulschroef-reductiemotor
• Vervanging van de afsluiting van de deur
- Functionele test, vullen van de vulschroef, ontsteking, werking gedurende 10 minuten en uitdoven

Wanneer de kachel intens gebruikt wordt, is het raadzaam het rookgaskanaal om de 3 maanden te reinigen.

LET OP !!!

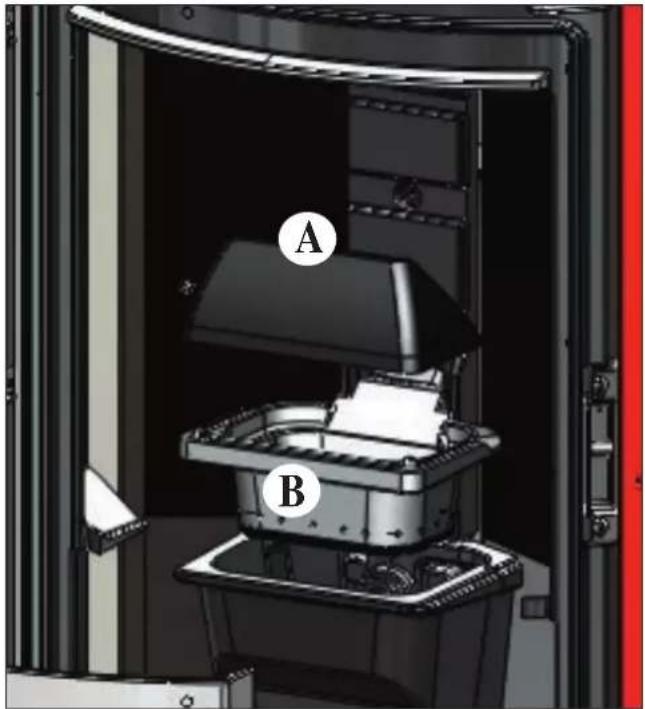

Wanneer na de normale reiniging de bovenkant van de vuurhaard (A) (afb. 1) en de onderkant van de vuurhaard (B) (afb. 1) NIET CORRECT geplaatst worden, dan kan dit de werking van de kachel negatief beïnvloeden.

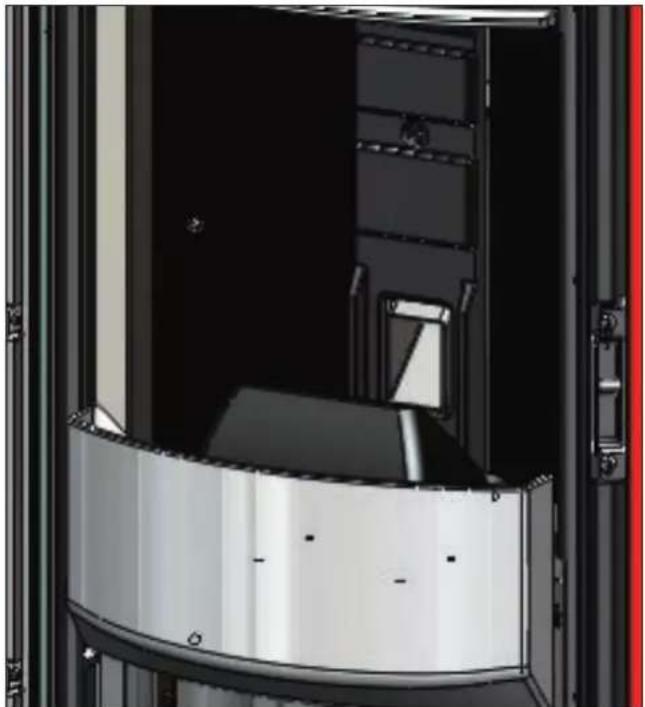

Controleer dus voor de ontsteking van de kachel of de delen van de vuurhaard correct geplaatst zijn (afb. 2) zonder de aanwezigheid van assen of onverbrande pelletkorrels op de contactperimeter.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

N.B.:

• Onbevoegde wijzigingen zijn verboden
• Gebruik reserveonderdelen die door de fabrikant worden aanbevolen
• Het gebruik van niet-originele onderdelen brengt het vervallen van de garantie met zich mee.

A B

afb.1

In dit geval komt de kachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen).

Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact.

Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de haard te kunnen ontsteken (600 seconden met geluidmelding). Druk vervolgens op de toets

Ontsteek de kachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft.

SIGNALERINGVAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Signalering: Verific./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert) Storing: Doving door daling van de rooktemperatuur
Handelingen: • Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)
- Controleer de reiniging van het rookkanaal;
- Controleer het elektrische circuit en de aarding.
- Controleer de elektronische kaart (Dealer)

2) Signalering: Stop/Flame: (ingreep wannccer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde waarde en dit interpreteert als afwezigheid van vlam)

Storing: Doving door daling van de rooktemperatuur

De vlam kan afwezig zijn door

- gebrek aan pellet

- te veel pellet heeft de vlam gedoofd, controleer de kwaliteit van de pellets (Dealer)

- de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

- Interventie van de veiligheidsdrukschakelaar wanneer de rookgasafvoer of de schoorsteen verstopt/afge sloten is (dient gecontroleerd te worden door een gekwalificeerde technicus - schoorsteenveger)

- Interventie van de veiligheidsthermostaat van de tank. Controleer of er zich in de buurt van de kachel geen voorwerpen bevinden die de ventilatie blokkeren en of de ventilatoren defect zijn of niet bewegen. Als dit het geval is, neem dan contact op met een dealer.

3) Signalering: Block_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstemperatuur niet werd bereikt).

- Controleer de correcte werking van de drukregelaar (technische bijstandsdienst)

Storing: Doving door niet correcte rooktemperatuur bij de ontsteking.

Onderscheid de volgende twee gevallen:

Er is GEEN vlam

Handelingen: Controleer: - de positie en netheid van het haardonderstel;

- Controleer de aanwezigheid van pellets in het reservoir en in het haardonderstel

- de aanvoer van verbrandingslucht in het haardonderstel (Dealer);

- de goede werking van de weerstand;

- de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de vochtiheidsgraad. Probeer aan te steken met een aanmaakblokje (zie op pag. 127)

Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed

Handelingen: Controller (Dealer):

- de goede werking van het thermokoppel;

- de geprogrammeerde ontstekingstemperatuur in de parameters.

- Leeg de vuurpot en herhaal de ontsteking.

4) Signalering: Failure/Power: (dit is geen defect van de kachel).

Storing: Uitdoven door gebrek aan elektrische energie

Handelingen: Controleer de elektrische aansluiting en eventuele spanningsvallen

5) Signalering: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Storing: Uitdoving door defect of ontkoppeld thermokoppel

Handelingen: • Controleer het soort pellets,

- Controleer of de motor rookverwijderaar storingen vertoont

- Controleer of het rookkanaal verstopt is

- Controleer de correcte installatie,

- Controleer de eventuele "drift" van de reductiemotor

- Controleer of in de ruimte een luchttoevoer aanwezig is

MOGELIJKE STORINGEN

6) Signalering: smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

Storing: uitdoven door overschrijding van de maximum temperatuur van de rook. Een overmatige temperatuur van de rook kan afhankelijk zijn van: het type pellet, afwijking rookzuiging, verstopt rookkanaal, niet correcte installatie, Controleer de reductiemotor.

7) Signalering: Check button (geeft een storing aan de noodknop aan) (Dealer)

Handelingen: • Controleer de staat van onderhoud van de knop en het kabeltje waarmee de knop op de kaart is aangesloten.

8) Signalering: "Battery check"

Storing: De kachel wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt. Handelingen: De bufferbatterij op de inbouwhaard moet worden vervangen (Dealer). Er wordt aan herinnerd dat dit een onderdeel is dat onderhevig is aan slijtage en dus niet gedekt is door de garantie.

9) Signalering: ALARM HOOGSPANNING : Doct zich voor bij een abnormaal en overdreven stroomverbruik van de reductiemotor.

Handelingen: Werking controleren (technische bijstandsdienst): reductiemotor - elektrische aansluiting en elektronische kaart.

10) Signalering: ALARM LAAGSPANNING : Doet zich voor bij een abnormaal en onvoldoende stroomverbruik van de reductiemotor.

Handelingen: Werking controleren (technische bijstandsdienst): reductiemotor - drukregelaar - thermostaat reservoir - elektrische aansluitingen en elektronische kaart

11) Storing: Afstandsbediening werkt niet:

Handelingen: • de kachel benaderen

• vervang met andere batterijen.

- Synchronisatie met automatisch zoeken naar de activering: bij het inbrengen van de batterijen in de afstandsbedicning zal automatisch gestart worden met het zoeken van een radiokanaal en de daaropvolgende verbinding met het gedetecteerde product.

- Aangezien dit regelmatig gebeurt zal men er moeten voor zorgen het product eerst in te schakelen vooralceer de batterijen in te brengen in de afstandsbediening en men moet zich in de nabijheid van de antenne bevin-den om met zekerheid de radiobedekking te bekomen.

- Synchronisatie met automatisch zoeken naar handmatige activering: men kan beslissen om handmatig een automatisch zoeken van een product te bekomen. Het zal volstaan de volgende eenvoudige handelingen uit te voeren terwijl de batterijen reeds ingebracht zijn in de afstandsbediening:

- Zich plaatsen in de buurt van de antenne van het product en controleren of het aangesloten is op het stroomnet.

- Met display uitgeschakeld (standby) de toets 0/I indrukken en ingedrukt houden gedurende 10".

- Na 10"verschijnt op het display het bericht "ZOEKEN NETWERK", de toets 0/I loslaten, de fase van zoeken is geactiveerd.

- In enkele seconden is de automatische synchronisatie van de radiozender voltooid.

12) Storing: Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

Handelingen: • Controleer de toestand van de ontstekingsweerstand, van de elektrische installatie en van de elektrische onderdelen

13) Storing: Lucht in de uitlaat niet warm:

Handelingen: • Controleer de werking van de ventilator.

OPMERKING 1

Alle signaleringen blijven gevisualiseerd tot op de afstandsbediening de toets 📍 wordt ingedrukt.

Ontsteek e haard niet alvorens het probleem geëlimineerd werd.

OPMERKING 2

Na het verbruik van 1000 kg pellets of een andere waarde ingesteld door de technische bijstandsdienst tijdens het eerste opstarten, verschijnt op het display op knipperende wijze het opschrift "onderhoud".

De kachel werkt maar een buitengewoon onderhoud moet door de dealer uitgevoerd worden.

OPMERKING 3

Op het display wordt het bericht "CALL SERVICE" weergegeven als de kachel wegens de kwaliteit van de pellets of de installatie eerder verstopt raakt. Voer de handelingen uit die voorgeschreven zijn door de indicatie "Mainten.".

OPMERKING:

De schoorsteenpot en het rookkanaal waarmee de inbouwhaard op vaste brandstof is aangesloten moeten een keer per jaar schoon gemaakt worden (controleer of in het land van gebruik verband houdende normen bestaan).

Het gevaar voor een schoorsteenbrand neemt toe als u het rookkanaal en de schoorsteen niet regelmatig laat controleren en reinigen.

BELANGRIJK !!!

Mocht zich een brand voordoen in de kachel, in het rookkanaal of in de schoorsteen dan dient men als volgt te werk te gaan:

- Haal de stekker uit het stopcontact

- Blus met een kooldioxide CO₂-blusser

- Waarschuw de Brandweer

PROBEER HET VUUR NOOIT MET WATER TE BLUSSEN!

Laat het apparaat vervolgens door uw Dealer controleren. Laat de haard door een erkend technicus controleren.

CHECK LIST

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs.
• Ventilatie van de installatieruimte.
• Het rookkanaal/de schoorsteen worden uitsluitend voor de kachel gebruikt.
• Het rookkanaal heeft: maximaal 3 bochten

en is maximaal 2 meter lang horizontaal.

- de schoorsteen steekt boven de refluxzone uit.

• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.

Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.
• De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• De deur is goed afgesloten.
• De vuurhaard bevindt zich in de speciale ruimte.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

In de zin van art. 26 van het wetsbesluit van 14 maart 2014, nr. 49 "Uitvoering van de richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA)".

Het symbool van de doorgekruiste vuilnisbak op het apparaat of op de verpakking ervan geeft aan dat het product aan het einde van zijn nuttige levensduur gescheiden van ander afval moet worden ingezameld.

De gebruiker dient het apparaat aan het einde van zijn levensduur daarom in te leveren bij een geschikt gemeentelijk afvalverwerkingscentrum voor gescheiden inzameling van elektrotechnisch en elektronisch afval.

Een goede gescheiden inzameling om afgedankte apparatuur te recyclen, te behandelen en milieuvriendelijk te verwerken, draagt bij tot het voorkomen van mogelijke negatieve gevolgen voor het milieu en de gezondheid, en bevordert het hergebruik en/of recycling van de materialen waaruit de apparatuur bestaat.

Kære kunde.
