BRUGSANVISNING SALLY PLUS EDILKAMIN

Tillykke med dit valg af vores produkt, som vi takker dig for.

Vi beder dig om at læse brugsanvisningen grundigt igennem, inden du tager brændeovnen i brug. Det giver dig mulighed for at udnytte alle dens muligheder i fuld sikkerhed.

Hvis du har brug for yderligere oplysninger bedes du kontakte FORHANDLEREN, hvor du har købt brændeovnen, eller besøge vores internetside www.edilkamin.com under rubrikken TEKNISK ASSISTANCE.

BEMÄRK

- Efter at have pakket brændeovnen ud, skal du sikre dig at den er intakt og komplet i alle dele (fjernstyring, beklædning, tilslutning af røgudgang fra toppen, garantibevis, handske, CD/teknisk datablad, børste, affugtningssalt).

I tilfælde af anomalier, skal du straks henvende dig til leverandøren, hvor du har anskaffet brændeovnen. Her skal du aflevere en kopi af garantibeviset og kvitteringen for købet.

- Førstegangsibrugtagning og afprøvning

Skal absolut udføres af det tekniske servicecenter (CAT) autoriseret af Edilkamin. I modsat fald bortfalder garantien. Ibrugtagningen, som beskrevet i standarden UNI 10683, består i en række kontrolprocedurer, som udføres med installeret brændevn. De har til formål at sikre systemets korrekte funktion, og at det lever op til kravene i lovgivningen.

Hos forhandleren, på websiden www.edilkamin.com eller på det grønne nummer, kan du få oplyst det nærmeste servicecenter.

- forkerte installationer, forkert udført vedligeholdelse og misbrug af produktet, fritager fabrikanten for ethvert ansvar for skader, som måtte opstå som følge af brugen.

- serienummeret til identifikation af ovnen er angivet:

• den øverste del af emballagen
• garantibeviset, som ligger inde i brændeovnen
• mærkepladen på bagsiden af apparatet.

Denne dokumentation skal opbevares af hensyn til identifikationen sammen med kvitteringen for købet. Dataene skal oplyses, hvis der ønskes yderligere oplysninger og skal vises frem i tilfælde af eventuelt vedligeholdelsesindgreb.

- de illustrerede detaljer og deres afbildning er kun vejledende.

Undertegnede, EDILKAMIN S.p.a., med hjemsted i Via Vincenzo Monti 47 - 20123 Milano - Momsnummer 00192220192,

Erklærer på eget ansvar, at:

Pilleovnen, som er angivet nedenfor, stemmer overens med EF-forordning EU 305/2011 (CPR) og den harmoniserede europæiske standard EN 14785:2006

PILLEOVNE, med handelsnavnet EDILKAMIN, betegnet SALLY - SALLY PLUS

Serienr:

Ref. mærkeplade

Ydelseserklæring (DoP - EK 106):

Ref. Dataiskilt

Desuden erklæres, at:

træpilleovnen SALLY - SALLY PLUS lever op til kravene i følgende europæiske direktiver:

2006/95/ EF - Lavspændingsdirektivet

2004/108/ EF - Direktivet om elektromagnetisk kompatibilitet

EDILKAMIN S.p.a. fralægger sig ethvert ansvar for fejlfunktioner på ovnen i tilfælde af udskiftning, montering og/eller ændringer udført af andet personale end EDILKAMIN-personale uden undertegnedes autorisation.

FUNKTIONSPRINCIP

Brændeovnen producerer varm luft vha. træpiller, hvis forbrænding styres elektronisk.

I det følgende er funktionen beskrevet (bogstaverne henviser til figur 1).

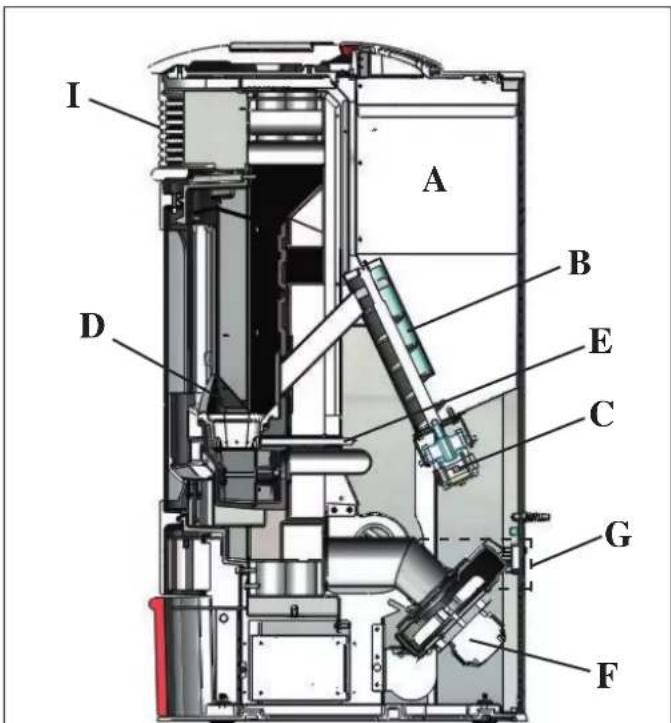

Brændstoffet (piller) udtages fra magasinet (A) og transporteres til brændeskålen (D) af en snegletransportør (B), som aktiveres af en gearmotor (C).

Pillerne tændes af varm luft, som produceres af en elektrisk modstand (E), og suges ned i brændeskålen af en røgudtrækningsventilator (F).

Røgen fra forbrændingen udtrækkes fra brændekammeret gennem samme udsugning (F) og udstødes af mundingen (G) med mulighed for tilslutning på bagsiden og på toppen af brændeovnen (se s. 144).

Brændeovnen er udelukkende udviklet til forsyning af det producerede varme vand på selve installationsstedet.

For også at kunne kanalisere varm luft til andre rum i huset er det nødvendigt at anvende følgende sæt, der fås som ekstraudstyr (se s. 145-146 for flere oplysninger).

- SÆT TIL ÆNDRING FRA SALLY TIL SALLY PLUS be- stående af ventilator, rør ∅10 og timer.

- SÄT MED 11 LUFTKANALER til fordeling af varm luft i et tilstødende rum

- SÆT MED 11 BIS LUFTKANALER til fordeling af varm luft i et fjernliggende rum.

Brændkammeret, der er beklædt i stål/støbejern, er lukket i fronten af en luge i keramisk glas (til åbning bruges "koldhånds-håndtaget").

Mængden af brændsel, røgudledningen og tilførslen af luft til forbrændingen er reguleret af et elektronisk kort, som er udstyret med softwaresystemet Leonardo®, der har til formål at opnå en forbrænding med høj varmeydelse og lave emissioner.

Hele driften styres med den medfølgende fjernstyring. Brændeovnen er forsynet med et seriestik, hvor det valgfri kabel (kode 640560) til fjernstyringen tilsluttes (som f.eks. telefondialers, kronotermostater osv.)

Brændeovnen er projekteret til at opvarme rummet, hvor den er installeret, gennem en automatisk forbrænding af træpiller i brændekammeret. Opvarmningen sker både ved varmeudstråling og ved varmluftsudblæsning fra risten på forsiden (I).

- Apparatet er ikke beregnet til at blive anvendt af mennesker, indbefattet børn, med svage fysiske, sensoriske eller mentale evner. Børnene må overvåges så man er sikker på at de ikke leger med apparatet

- De eneste farer i forbindelse med brug af brændevnen er forbundet med fejlinstallation eller direkte kontakt med de elektriske, spændingsbærende komponenter (interne), direkte kontakt med ilden og varme komponenter (glas, rør, udstrømmende varm luft), afbrænding af fremmedlegemer eller ikke anbefalede brændsler, forkert vedligeholdelse eller gentagen aktivering af tændingstasten uden at have tomt brændeskålen.

- Hvis komponenterne ikke fungerer eller i tilfælde af fejl, er brændeovnen forsynet med sikkerhedsanordninger, som garanterer slukning, og hvis aktivering ikke må forhindres.

- For at sikre normal funktion, skal brændeovnens installation overholde specifikationerne i dette ark.

- Når ovnen er tændt, må lågen ikke åbnes. Forbrændingen styres automatisk og alle indgreb er unødvendige.

- Man bør udelukkende anvende træpille af fin kvalitet og 6 mm diam. og certificeret

- Til rengøring af røgkanalen (det stykke rør, som forbinder mundingen til røgudledningen med skorstenen) må der ikke anvendes brændbare produkter.

- Der må under ingen omstændigheder ilægges anden brændsel end træpiller i brændekammeret eller beholderen.

- Brændekammeret og beholderen må kun støvsuges, når de er KOLDE.

- Glasset rengøres når det er KOLDT med et specialprodukt (f.eks. GlassKamin fra Edilkamin) og en klud.

- Undgå at åbne forbrændingskammerets läge, när ovnen er varm, men vent, indtil ovnen er kølet ned.

- Ovnen må ikke tages i brug med åben läge, med ødelagt glas eller med lågen til ifyldning af piller stående åben.

- Den må ikke bruges som trappe eller støtteflade.

- Læg ikke vasketøj eller lignende direkte til tørring på ovnen. Eventuelle tøjstativer eller lignende skal placeres i sikker afstand fra ovnen (brandfare).

- Sørg for at brændcovnen placeres og tændes af et CAT-center godkendt af Edilkamin (teknisk servicecenter) i overensstemmelse med angivelserne i dette ark. Dette er en forudsætning for garantiens gyldighed.

- Når brændeovnen er tændt kommer røgudledningsrøret og lågen op på høje temperaturer (rør ikke uden den medfølgende handske).

- Placer aldrig genstande, som ikke er varmeresistente, i nærhe- den af ovnen.

- Brug ALDRIG flydende brændstof til at tænde brændcovnen eller live op i gløderne.

- Hold ventilationsåbningerne fri i installationslokalet samt på selve brændeovnen.

- Gør aldrig brændeovnen våd og kom aldrig i nærheden af de elektriske komponenter med våde hænder.

- Indsæt ikke reduktionsstykker på røgudledningsrørene.

- Brændcovnen skal installeres i lokaler med passende brandsikring. Lokalet skal have alle nødvendige forsyningslinjer (strøm og udledninger), som er nødvendige, for at brændovnen kan fungere korrekt og sikkert.

- HVIS BR/ENDEOVNEN IKKE T/ENDER, MÅ T/EN-DINGEN IKKE GENTAGES UDEN AT BR/ENDE-SKÄLEN ER TÖMT.

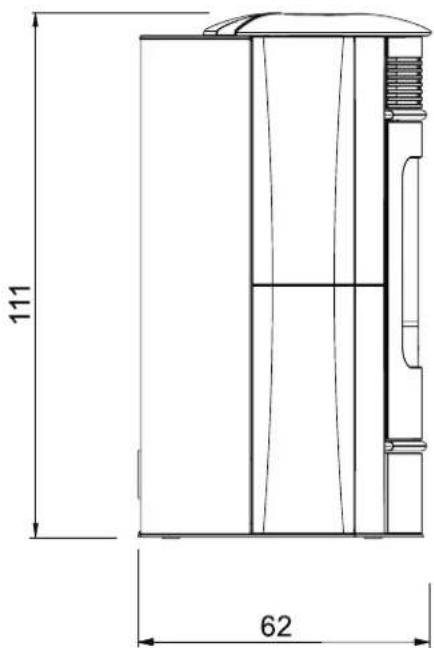

MÅL

forbrændingsluft Ø 40 mm røgudledning Ø 80 mm 10 mm kanalisatic warme lucht 10 12 19 43,5 25 14 10

SIDE BUND

111 62

19 røgudledning Ø 80 mm 8 62 57

SPECIFIKATIONER

• ELEKTRONISKE APPARATER

LEONARDO ^® er et sikkerhedssystem, som styrer forbrændingen, og sikrer en optimal funktion under alle betingelser, takket være de to sensorer som aflæser trykniveauet i forbrændingskammeret og røgens temperatur.

Aflæsningen, og den efterfølgende optimering af de to parametre, sker på en måde, så eventuelle anomalier i funktionen korrigeres i realtid. Systemet giver en konstant forbrænding og regulerer automatisk aftræk fra skorstenens karakteristika (kurver, længde, form, diameter osv.) og omgivelserne (vind, fugtighed, atmosfærisk tryk, installationer i stor højde osv.)

LEONARDO® er desuden i stand til at genkende den anvendte pilletype og automatisk regulere tilførslen og sikre en konstant forbrænding på det ønskede niveau.

SERIEPORT

På serieudgangen RS232 kan CAT-centret ved hjælp af det specielt beregnede kabel (kode 640560) installere valgfrit ekstraudstyr, som styrer tænding og slukning. Det kan f.eks. være en telefondialer eller en termostat i rummet.

BACKUPBATTERI

På det elektroniske kort findes et backupbatteri (af typen CR2032 på 3 Volt). Dets fejl-funktion (som ikke betragtes som produktdefekt, men normal slid) angives med teksten "Batterikontrol".

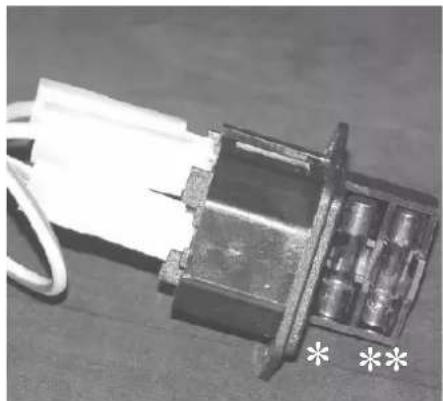

på stikket med afbryder, som er placeret på ovnen bagside, er indsat to sikringer, hvor af en er i funktion* og den anden er en reservesikring**.

VARMETEKNISKE EGENSKABER i henhold til EN 14785
	Nominel effekt Nedsat	effekt
Varmeeffekt 12 3,5 kW
Ydelse/effektivitet 90,0 91,0 %
CO-udledning 13 % O2	0,015 0,028		%
Røgtemperatur 171 88 °C
Brændelsesforbrug 2,8 0,8 kg/h
Træk	12-5	10-3	Pa
Kapacitet beholder	25		kg
Autonomi	9	31 Timer
Volumen, som kan opvarmes * 315	m		^3
Diameter røgkanal (han)	80		mm
Diameter luftindtag (han)	40		mm
Vægt, inklusiv emballage (Sally stål-keramik/Sally Plus stål-keramik)	224 - 233 / 226 - 237		kg

TEKNISKE DATA FOR DIMENSIONERING AF SKORSTEN
	Nominel effekt Nedsat	effekt
Varmeeffekt	1	3	kW
Udgangstemperatur på røg ved udledning	205	106	°C
Minimumaftræk	0,01		Pa
Røgkapacitet	8,1	5	g/s

* Det volumen, som kan opvarmes, er beregnet ud fra en isolering af boligen svarende til den italienske lov 10/91 og følgende ændringer samt et varmebehov på 33 Kcal/m³ i timen.

ELEKTRISKE EGENSKABER
Strømforsyning	230Vac +/- 10% 50 Hz
Afbryder on/off	ja
Gennemsnitligt effektforbrug	120	W
Effektforbrug ved tænding	400	W
Fjernstyringens radiofrekvens (medleveret)	radiobølger 2,4 GHz
Beskyttelse på generel strømforsyning * (se side 137)	Sikring T2A, 250 Vac 5x20
Beskyttelse på elektronisk kort *	Sikring T2A 250 Vac 5x20

N.B.

1) tag i betragtning, at andre apparater kan forårsage forstyrrelser i det elektroniske korts funktion.
2) advarsel: indgreb på komponenter under spænding, vedligeholdelse og/eller kontroller skal udføres af kvalificeret personale. (inden gennemførelsen af en hvilken som helst form for vedligeholdelse, skal strømtilførslen til brændeovnen afbrydes)

Ovennævnte data er kun vejledende og måles under certificeringsfasen hos anerkendte organer.

EDII.KAMIN s.p.a. forbeholder sig retten til at ændre produkterne uden forvarsel og efter eget skøn.

SIKKERHEDSANORDNINGER

• TERMOELEMENT:

placeret ved rørudledningen hvor det aflæser temperaturen. Afhængigt af de indstillede parametre styrer det tændings-, drifts- og slukningsfascrnc.

• VAKUUMMETER:

Placeret på røgudsugningen, som detekterer undertryksværdien (i henhold til installationsmiljøet) i forbrændingskammeret.

• SIKKERHEDSTERMOSTAT:

Griber ind hvis temperaturen indvendig i brændeovnen er for høj. Blokerer tilførslen af piller og slukker ovnen.

• SIKKERHEDSPRESSOSTAT:

Aktiveres, när trykket i forbrændingskammeret er for lavt til korrekt funktion.

Alle lokale og nationale love samt europæiske standarder skal være opfyldt ved installationen og anvendelsen af apparatet. I Italien henvises til standarden UNI 10683, samt til eventuelle regionale anvisninger eller lokale sundhedsmyndigheder. Det er imidlertid vigtigt, at henvise til de gældende love i de enkelte lande. I tilfælde af installation i højhus, skal man spørge administratoren om lov på forhånd.

KONTROLLER KOMPATIBILITETEN MED ANDRE APPARATER

I Italien må ovnen IKKE ikke installeres i samme miljø hvor der findes gasopvarmings apparater af type B (f. ck. Gasvarme kedler, ovne og apparater med udsugnings ventilator) idet ovnen kunne bringe miljøet i undertryks tilstand og påvirke apparaterners drift eller bliver påvirkede af dem.

KONTROLLER TILSLUTNINGEN TIL

STRÖMFORSYNINGEN (placer strømstikket på et punkt, som er let tilgængeligt)

Brændcovnen er udstyret med et clkabel, som skal indsættes i et stik med 230V 50 Hz, helst med termomagnetisk afbryder. Variationer i spændingen på over 10 % kan beskadige brændeovnen. Elanlægget skal leve op til gældende standarder. Kontroller jordforbindelsen inden brændevnen installeres. Hvis jordforbindelsen ikke er effektiv medfører det fejlfunktioner, som Edilkamin ikke er ansvarlig for. Strømforsyningen skal have den korrekte styrke i forhold til brændevnens effekt.

SIKKERHEDSAFSTANDE OG BRANDFOREBYGGELSE Brændeovnen skal installeres så følgende sikkerhedsafstande er overholdt:

- Minimum afstand på siderne og bagpå er 20 cm fra brændbare materialer.

- Foran ovnen må der ikke stilles brandbar see above 80 cm. Hvis det ikke er muligt at overholde de anførte afstande, er det nødvendigt at sørge for tekniske og byggemæssige sikkerhedsforanstaltninger for at undgå risikoen fra brand. Hvis brændeovnen installeres ved en træværk eller andet antændeligt materiale, er det nødvendigt at isolere røgudledningsrøret med passende materialer.

LUFTINDTAG

Der skal absolut placeres et luftindtag, som leder ud fra rummet, bag brændeovnen.

Det skal have et minimumtværsnit på 80 cm ^2 for at garantere tilstrækkelig luftnæring til forbrændingen.

Alternativt kan luften hentes direkte udendørs gennem et forlængerstykke i form af et stålrør med en diameter på 4 cm, som er placeret som bagsiden af ovnen.

Røret må ikke være på over 1 meter og må ikke have kurver. Det skal afsluttes med et stykke, som vender 90° nedad for at beskytte mod vinden.

Under alle omstændigheder skal luftindtagskanalen have et tværsnit på mindst 12 cm² langs hele længden.

Den udvendige åbning skal beskyttes mod insekter med et net, som ikke må reduccere luftpassagen til under 12 cm ^2 .

R∅GUDLEDNING Udledningssystemet skal være det eneste for brændeovnen (det er ikke tilladt at udlede røgen i samme aftrækskanaler som andre apparater).

Røgudledningen sker fra udgangsmundingen med en diameter på 8 cm på bagsiden eller i toppen.

Aftræksrøret, som leder røgen ud, skal være af stål, som er certificeret EN 1856. Røret skal være hermetisk forseglet.

Røret skal fastgøres og eventuelt isoleres med materialer, som er modstandsdygtige over for høje temperaturer (silikone eller andre klæbematerialer specielt til høje temperaturer).

Den eneste tilladte horisontale rørstykke kan have en længde på op til 2 meter. Der må være op til 3 kurver med en vinkel på maks. 90° (i forhold til lodret retning).

Det er nødvendigt (med mindre udtrækket leder ind i en skorsten) med en længde på mindst 1,5 m og en beskyttelse mod vinden på det udvendige endestykke.

røgudledning. Det lodrette rør kan enten være indendørs eller udendørs. Hvis røgaftrækskanalen er udendørs, skal den forsynes med passende isolering. Hvis røgaftrækskanalen leder ind i en skorsten, skal denne være egnet til fast brændstof. Hvis den er større end ∅ 150 mm, skal den tilpasses ved at indsætte et rør i egnet materiale med egnet tværsnit (f.eks. stål ∅ 80 mm). Alle røgkanalens dele skal kunne inspiceres. Alle skorstenspiber og røgudsugningskanaler, som har apparater forbundet, som benytter fast brændstof, skal rengøres mindst en gang om året (kontroller om der findes nationale eller lokale reguleringer herfor). Manglende inspektion og rengøring øger faren for brand i skorstenen. I tilfælde af brand skal pillebeholderen tømmes. Ilden må ikke slukkes med vand. Kontakt specialiseret personale inden brændeovnen tændes igen. Ovnen er designet til at virke under alle vejrforhold. I særlige omstændigheder, som stærk vind, kan sikkerhedsanordningerne slå til og slukke ovnen. I dette tilfælde bør apparatet ikke sættes i gang med sikkerhedsanordningerne slået fra; hvis problemet skulle vedvare, skal man henvende sig til Edilkamins autoriserede tekniske servicecenter.

TYPISKE EKSEMPLER
Fig. 1 Fig. 2

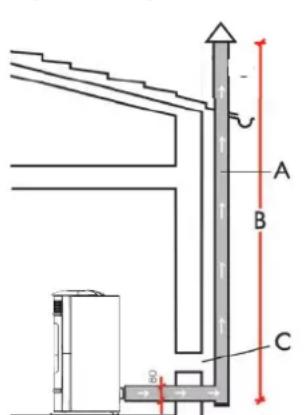

A: skorsten i stål med isolering
B: min. højde 1,5 m og under alle omstændigheder over tagryggen
C-E: luftindtag fra fri luft (minimumtværsnit 80 cm²)
D: skorsten i stål, indsat i allerede eksisterende skorsten i mur.

SKORSTENSPIBE

De principielle egenskaber er:

• indendørs tværsnit ved starten skal svare til skorstenens tværsnit. Tværsnittet ved udgangen må ikke være mindre end det dobbelte af skorstenens tværsnit
• placering i fri vind over tagryggen og uden for zoner med returvind (se standard UNI 10683/12).

BEKLÆDNINGSMONTERING

fig. 1 B E C A C D

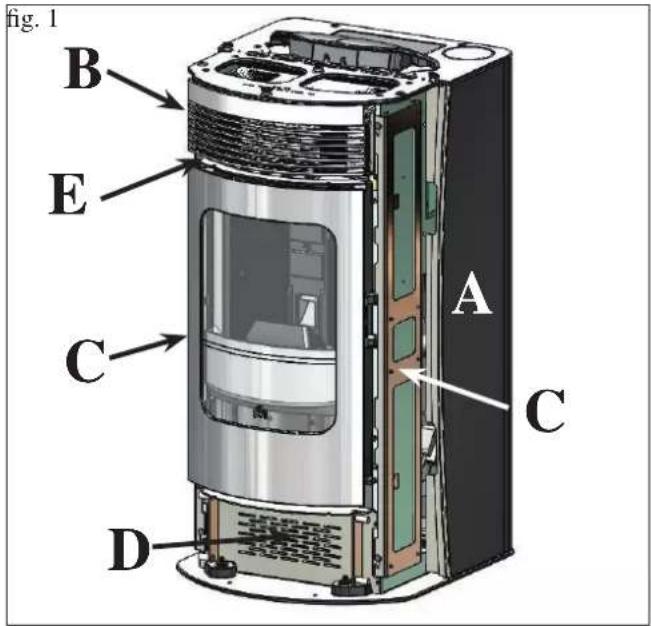

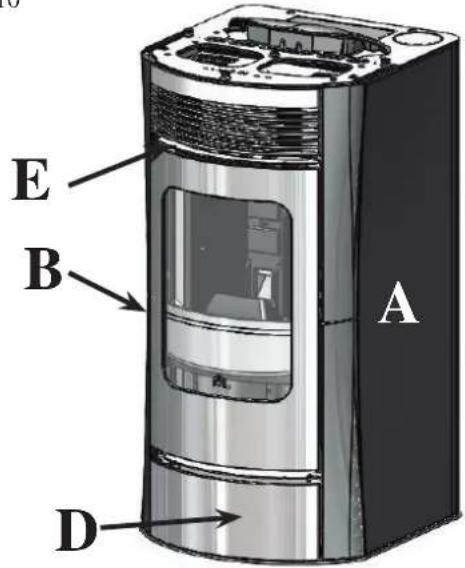

Brændeovnen leveres (fig. 1) med følgende udvendige komponenter monteret:

• metalsider (A-B)
- metalrammer til fastgøring af sideelementer i keramik (C)
• nedre/øvre metalfronter (D - E).

For monteringen skal du gøre følgende:

Fig. 2

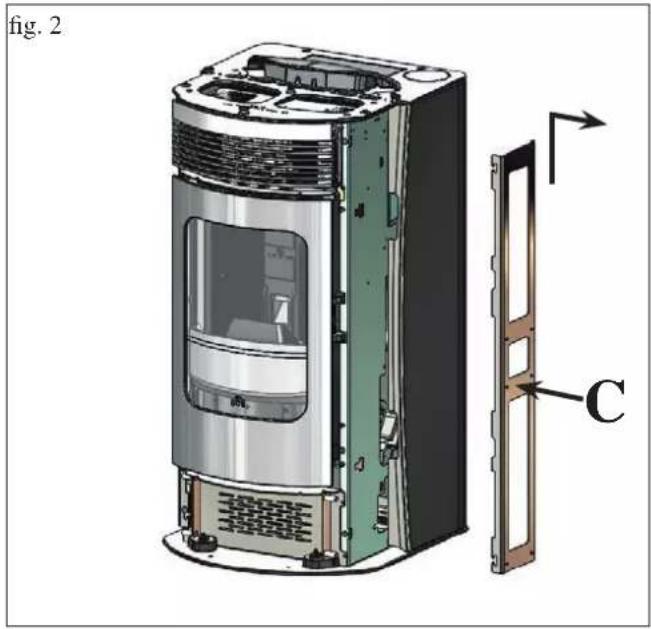

Afmontér de to metalrammer (C) fra brændeovnen ved at løfte dem op og trække dem ud.

Fig. 3

Sæt fastgøringsmetalbeslagene (C) på bagsiden af de lodrette keramiske elementer (F - F1) ved hjælp af de klargjorte huller og medfølgende rillede M4-tapper (8 stk. på hver side).

BEKLÆDNINGSMONTERING

fig. 4

fig. 4 G G1

Fig. 4

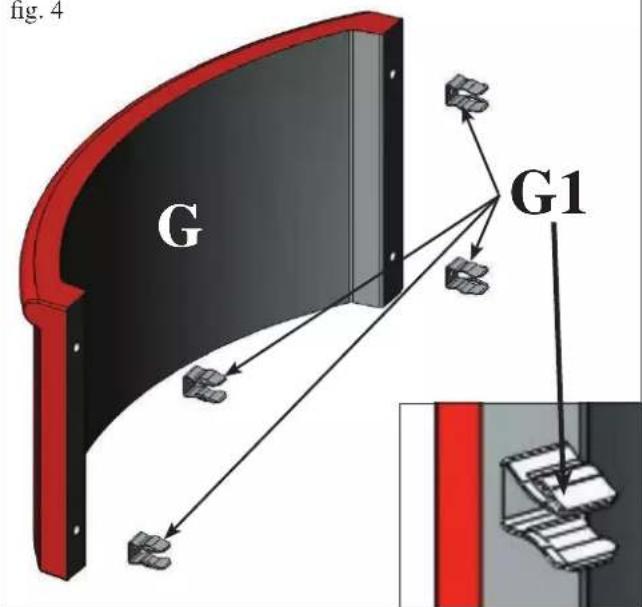

Sæt fastgøringsmetalbeslagene (G1) på det nedre endestykke af keramik (G), fastgøringsstifterne (G1) ved hjælp af de klargjorte huller og de 4 medfølgende rillede M4-skruer.

Montér de lodrette elementer (F - F1) på strukturen sammen med rammebeslagene af metal (C), som tidligere blev afmonteret fra brændcovnen.

BEKLÆDNINGSMONTERING

Fig. 8 Åbn lugen, og indsæt det øvre element i keramik (H) med de rillede tapper på øjerne på den øvre metalfront (E), og efterstram manuelt.

fig. 9 L I M 1 2 3 4 5 6

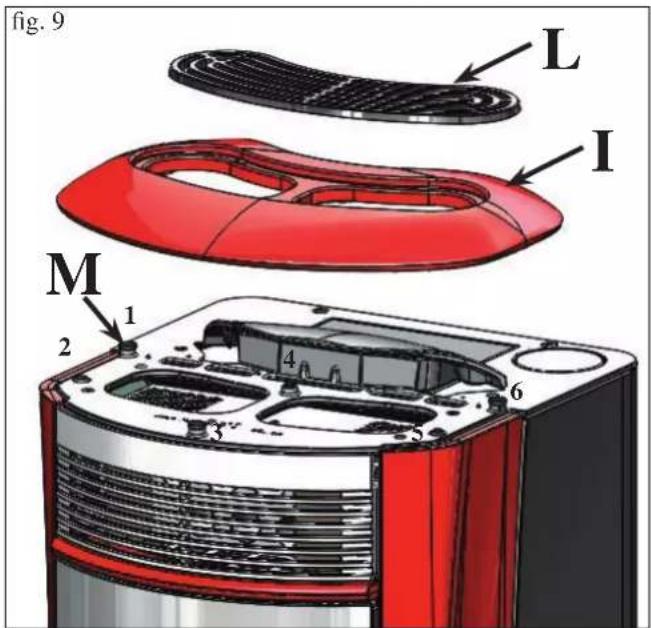

Fig. 9 Sæt de 6 medfølgende gummistykker (M) i hullerne på støbejernstoppen, og sæt keramiktoppen (I) og støbejernsristen på plads.

BEKLÆDNINGSMONTERING

fig. 10

E B A D

fig. 11

1 2 3 4 5 6 D

fig. 12

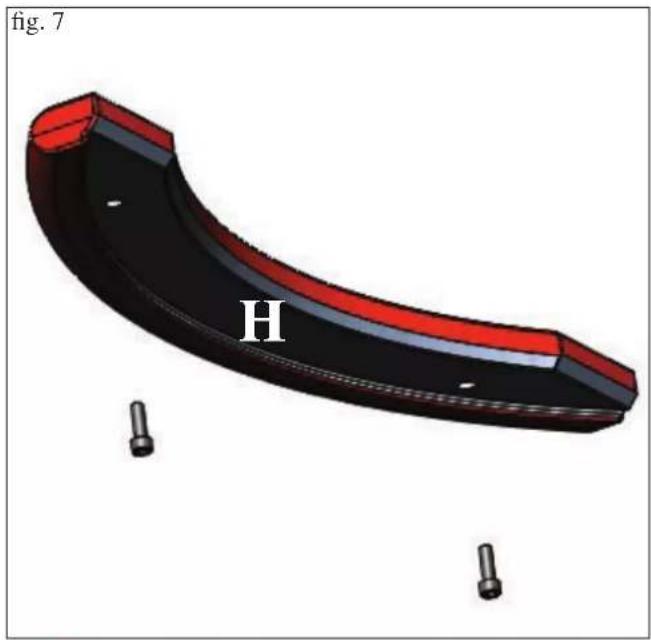

• 2 nedre/øvre vandrette elementer i keramik (H - fig. 7 på s. 10)
• 1 stk. top i keramik (1 - fig. 9 på s. 142)
  • 4 stk. rillede tapper M4
  • 4 stk. skiver
  • 6 stk. gummistykker

For monteringen skal du gøre følgende:

Fig. 11

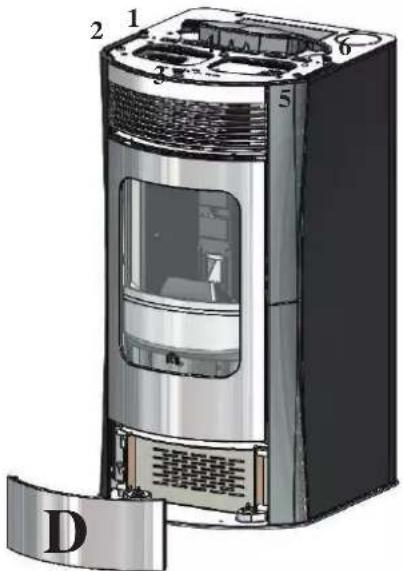

Fjern det nedre indbyggede endestykke af metal (D), og fortsæt med at installere de to nedre/øvre vandrette elementer (H) i keramik, som vist i fig. 7-8 på side 10.

Sæt de 6 medfølgende gummistykker i hullerne på støbejernstoppen, og sæt keramiktoppen (I) og støbejernsristen (L) på plads.

Sæt det nedre indbyggede endestykke af metal (D) på plads igen.

Fig. 12

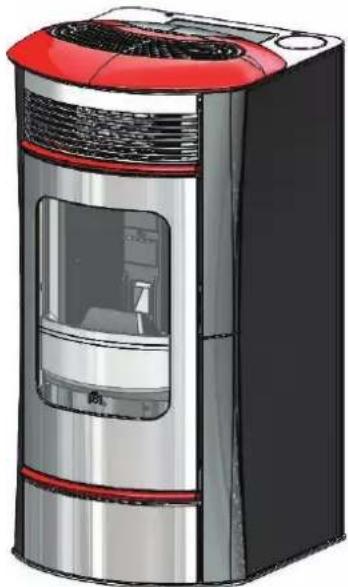

Figuren viser den komplet indrettede brændeovn.

INSTALLATION

V fig. 13

Q A fig. 14

Brændeovnen leveres konfigureret til udgang af røgrøret fra bagsiden (fig. 13).

TILSLUTNING AF R∅GUDGANG FRA TOPPEN

Fig. 13-14

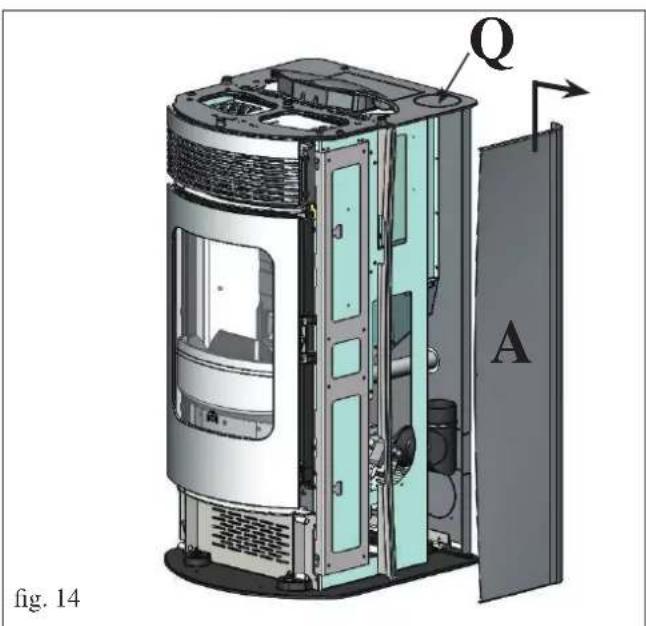

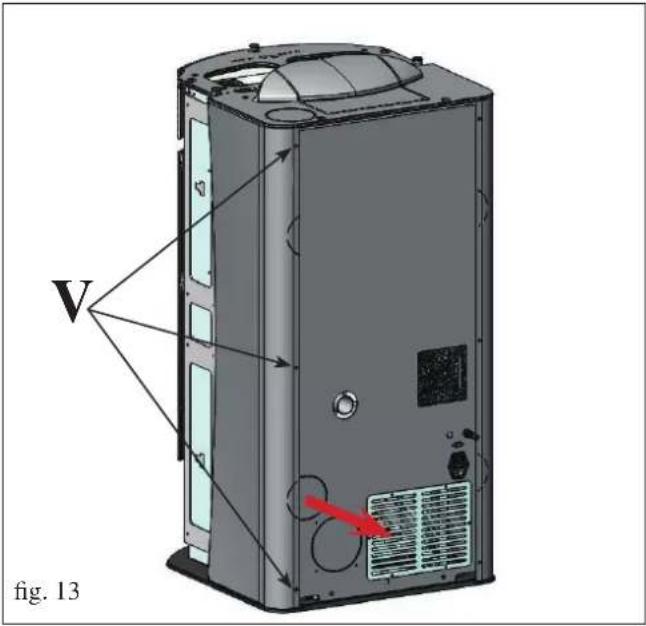

• Fjern højre metalside (A - fig. 11) ved at dreje på de tre skruer (V), som er anbragt på bagsiden af brændeovnen.
  • Fjern lukkcdækslet (Q - fig. 14)

Fig. 15-16

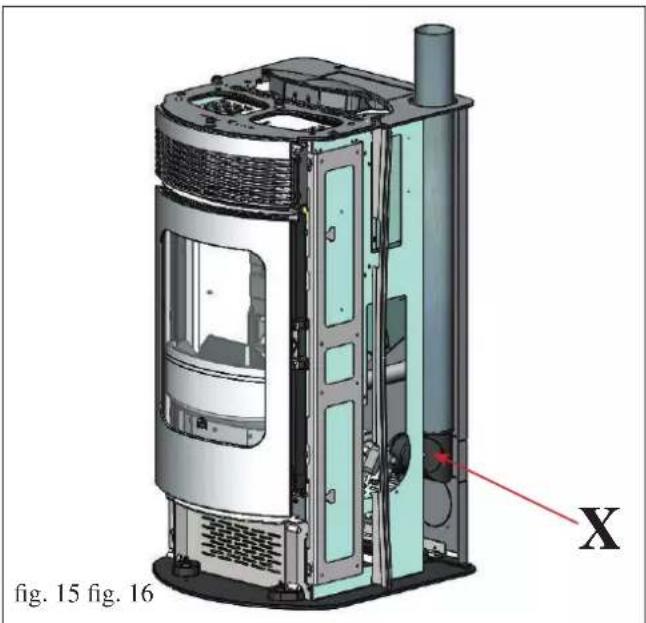

- Fjern samlingsdelen (X - fig. 15) med spændebåndet fra røgspiralen, og sæt den på plads igen med sammenføringen for tilslutning med røgudledningsrøret (medfølger ikke), som skal vende opad.

• Installér røgudledningsrøret (medfølger ikke) ved hjælp af et spændebånd (medfølger ikke) på selve samlingsdelen.

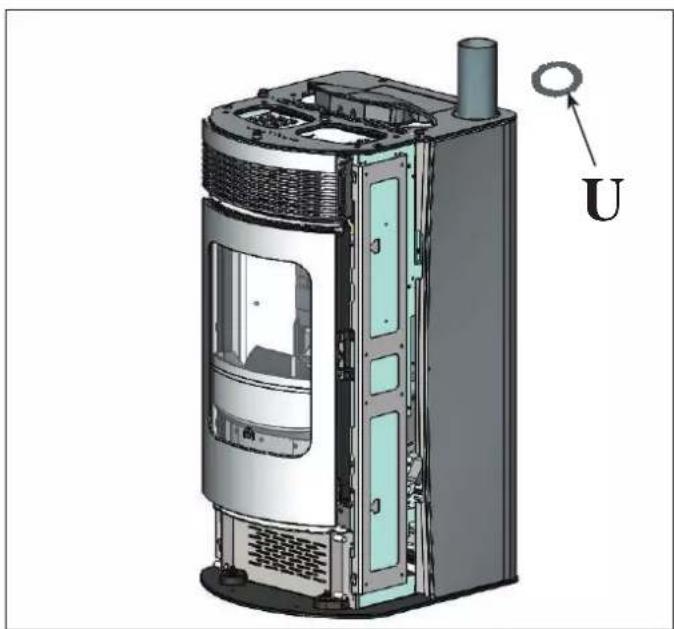

• Placér den medfølgende roset (U - fig. 16).

NÄR TILSLUTNING AF R∅GUDLEDNINGSR∅RET TIL SKORSTENSR∅RET ER FÆRDIG, SKAL DU GENMONTERE METALSIDEN.

For også at kunne fordele varm luft i andre rum i huset, ud over installationsstedet, er det nødvendigt at anvende følgende komponenter.

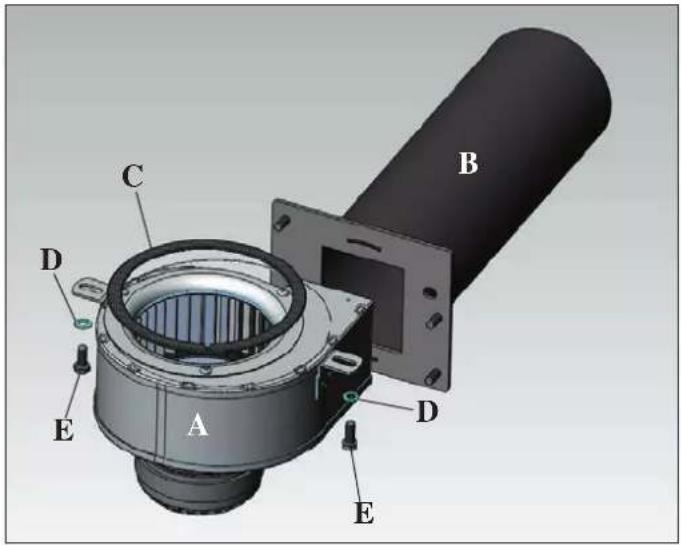

• 1 stk. centrifugalventilator (A)
• 1 stk. luftrør med slangeflange (B)
• 1 stk. klæbende tætning10x2 L=450 (C)
• 2 stk. flad skive D.6x12 (D)
• 2 stk. skrue T.E. 6x16 (E)

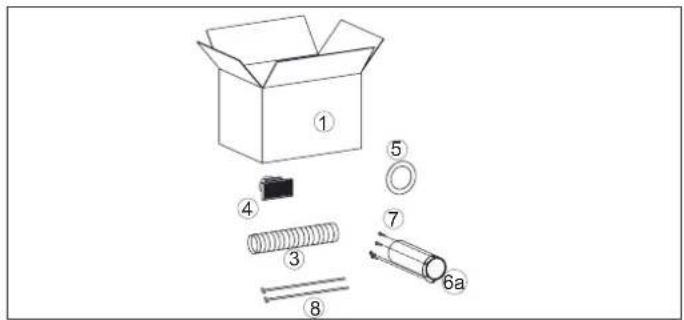

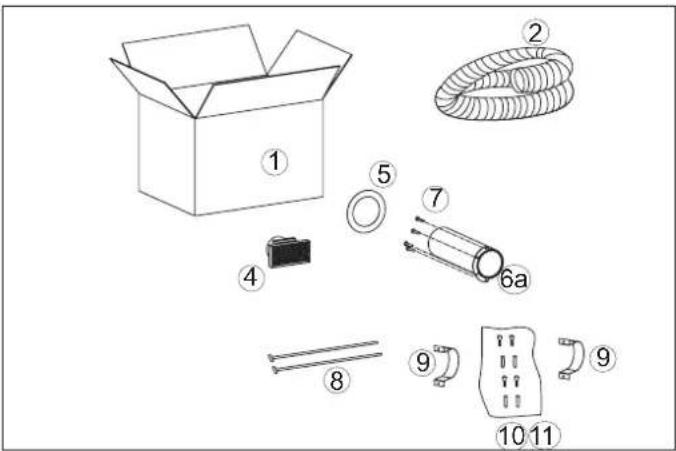

1 Kasse 1
3 Rør ∅ 10 1
4 Dækplade 1
5 Vægroset 1
6a Rørbeskyttelse 1
7 Skruer til fastgøring af rørbeskyttelse 4
8 Spændebånd til fastspænding af rør 2

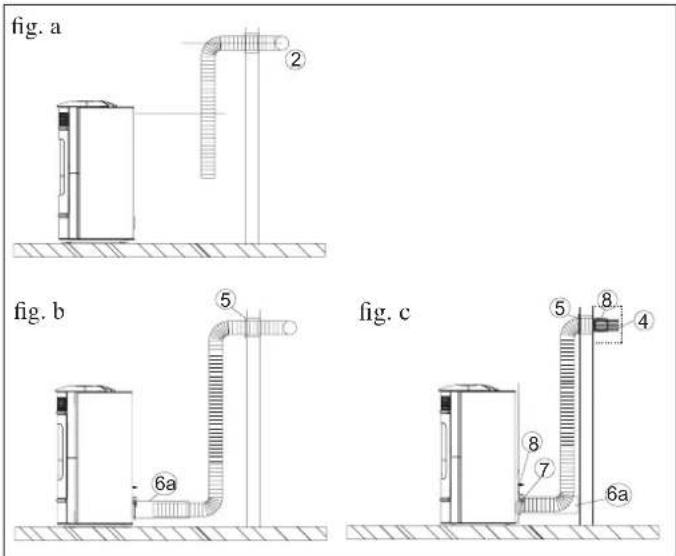

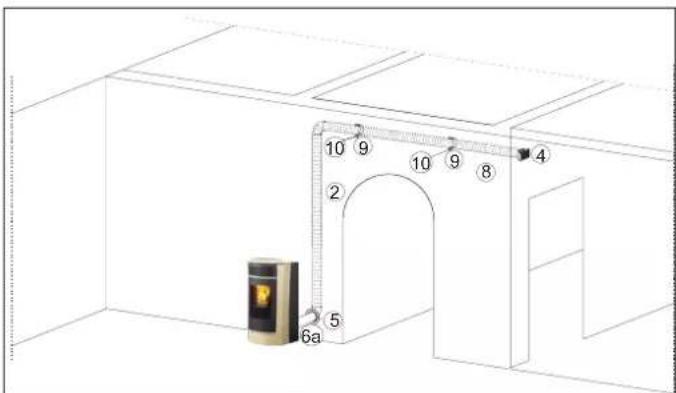

N.B.: DEN F∅RSTE DEL AF SLANGEN SKAL VÆRE HELT "UDSTRAKT" FOR AT UNDGÅ FORSKYDNING. PÅ DENNE MÅDE FORLÆNGES DEN INDVENDIGE DIAMETER TIL FORDEL FOR INDF∅RINGEN.

• Definér placeringen af brændeovnen i forhold til væggen (fig. a).
• Skær rørbeskyttelsen til (6a), så den passer i væggen (fig.b)
• Anbring brændeovnen i sin endelige position.
• Træk alumumiumsrøret (3) til kanalisering af varm luft ud uden at tilslutte det til brændeovnens munding.
• Montér rosetten (5) og rørbeskyttelsen (6a) på aluminiumsrøret uden at blokere det (fig. b).
• Montér aluminiumsrøret på udgangsmundingen til varm luft på bagsiden af brændeovnen (8) (fig. c).
• Anbring rørbeskyttelsen (6a) på sin endelige plads, og fastgør den bag på brændeovnen med de medfølgende skruer (7) (fig. c).
• Installér dækpladen (4) og det tilhørende aluminiumsrør (3) (fig. c).
• Fastgør rosetten på væggen (5) med silikone (fig. c).

1 Kasse 1
2 Rør ∅ 10 1
4 Dækplade 1
5 Vægroset 1
6a Rørbeskyttelse 1
7 Skruer til fastgøring af rørbeskyttelse 4
8 Spændebånd til fastspænding af rør 2
9 Vægbøjle 2
10 Skruer 4
11 Rawlplugs 4

- Definér placeringen af brændeovnen i forhold til væggen (fig. a).

- Skær rørbeskyttelsen til (6a), så den passer i væggen (fig.b)

- Anbring brændeovnen i sin endelige position.

- Træk alumumiumsrøret (2) til kanalisering af varm luft ud uden at tilslutte det til brændeovnens munding.

- Montér rosetten (5) og rørbeskyttelsen (6a) på aluminiumsrøret uden at blokere det (fig. b).

- Montér aluminiumsrøret på udgangsmundingen til varm luft på bagsiden af brændeovnen (8) (fig. c).

- Anbring rørbeskyttelsen (6a) på sin endelige plads, og fastgør den bag på brændeovnen med de medfølgende skruer (7) (fig. c).

- Installér dækpladen (4) og aluminiumsrøret (2), og fastgør dem på væggen med bøjlen (9). Skru skiverne fast med skruerne (10-11) (fig. c).

- Fastgør rosetten på væggen (5) med silikone (fig. c).

fig. a 2 fig. b 5 6a fig. c 5 8 4 7 8 6a

10 9 10 9 8 4 2 5 6a

BRUGSANVISNING

Igangsættelsen skal udføres af et af Edilkamin autoriserede Service Center (CAT), til første tænding og godkendelse i overensstemmelse med standarden UNI 10683.

Denne standard fastlægger kontrolproceduren som skal følges på stedet, og som har til formål at sikre systemets korrekte funktion.

CAT-centret indstiller ovnen efter typen af piller og installationsforholdene, så garantien kan træde i kraft.

Hvis et autoriseret Edilkamin CAT-center ikke udfører den første tænding af ovnen, kan garantien ikke træde i kraft.

For yderligere oplysninger, se websiden www.edilkamin.com

Under den første brug kan lakeringen afgive en let lugt, som forsvinder i løbet af kort tid.

Inden brændeovnen tændes skal følgende kontrolleres:

• Korrekt installation
• Strømforsyningen
• Lugens lukning, som skal være tæt
• Ren brændeskål
• Standbyindikation på skærmen (dato, effekt eller temperatur blinker).

OPFYLDNING AF PILLEMAGASIN

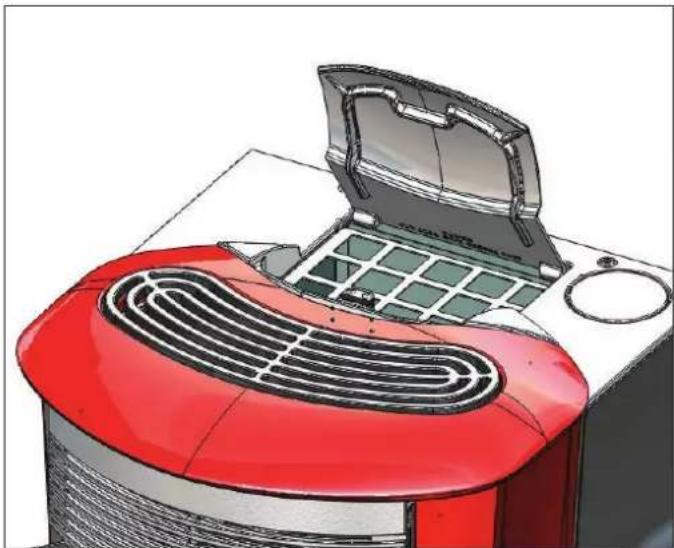

Beholderens dæksel åbnes og lukkes via det praktiske klikklak- system, som kræver et let tryk på forsiden af dækslet af støbcjern* (fig. 1).

N.B.:

1) Under denne handling må kan ALDRIG STOTTE pilleposen på den øverste rist, da det herved kan ske, at plastikposen kommer i kontakt med varmen og ødelægger topstykkets lakering.
2) Brug den tilhørende handske, hvis ovnen fyldes op, mens den er i funktion og dermed varm.

SALLY/SALLY PLUS er designet og programmeret til at forbrænde træpiller med en diameter på cirka 6 mm.

Træpiller er et brændselselement i form af små cylindere, som er fremstillet ved at presse savsmuld ved høje temperatureruden brug af lim eller andre fremmede materialer.

De sælges i sække på 15 kg.

Der må IKKE brændes andet materiale i brændeovnen. Den kan IKKE fungeret korrekt med andet materiale.

Brug af andre materialer (også træ), som kan spores med laboratorieundersøgelser, får garantien til at bortfalde. Edilkamin har projekteret, testet og programmeret sine produkter, så de garanterer de bedst mulige præstationer med træpiller med følgende egenskaber:

diameter : 6 millimeter

maks. længde : 40 mm

maks. fugtighed : 8 %

varmeydelse : mindst 4300 kcal/kg

Brug af piller med andre egenskaber kræver en specifik kalibrering af brændeovnen mage til den, som udføres af CAT (servicecenteret) ved 1. tænding.

Brugen af uegnede piller kan medføre: nedsat ydelse, fejl-funktion, afbrydelser pga. tilstopning, snavset glas, uforbrændt materiale ...

Pillerne kan nemt kontrolleres ved at kigge på dem: Gode: glat, regelmæssig længde, kun lidt støvet.

Dårlige: med revner i længde- og tværgående retning, meget støvet, forskellig længde og blandet med fremmedlegemer.

BRUGSANVISNING

FJERNSTYRING

Den benyttes til at betjene alle funktionerne til anvendelsen.

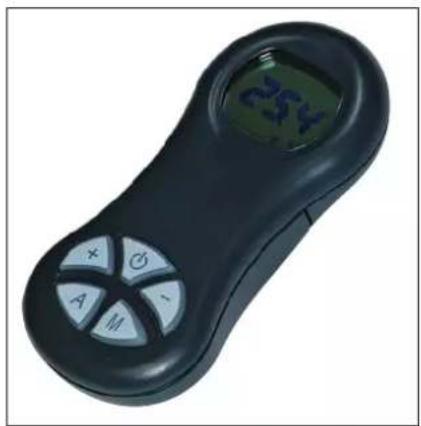

Beskrivelse af knapper og display:

: Til tænding og slukning (fra stand by Fjernstyring til aktiv Fjernstyring).

+/- : til at forøge /sænke indstillingerne.

A : til at vælge Automatisk funktion.

M : til at vælge Manuel funktion og få adgang til kontrol og programmerings menuerne.

På displayet vises andre brugbare informationer, ud over ovenfor nævnte ikoner.

der vises den omgivende temperatur (20°C), de tilovers blevne kg pellet i beholderen (15 Kg) og klokkeslæt (15:33)

- Manuel Arbejdsdrift:

den indstillede effekt vises (Power1), den omgivende temperatur (20°C), Kg Pellet og den resterende autonomi (15 kg 21H)

- Automatisk Arbejdsdrift:

den indstillede temperatur vises(Set 22°C), den omgivende temperatur (20°C), Kg pellet og den resterende autonomi (15 kg 21H).

TRYK IKKE PÅ KNAPPEN FLERE GANGE

BEMÆRK: Hvis fjernstyringen ikke bruges i nogle sekunder, formørkes displayet, fordi energi besparelsesfunktionen træder i kraft. Displayet aktiveres igen ved tryk på en vilkårlig knap.

• blinkende ikon : fjernstyringen søger netforbindelse.
• fast lysende ikon: fjernstyringen har aktiv forbindelse

låst tastatur (tryk på "A" og "M" samtidig i nogle sekunder for at läse eller oplåse tastaturet).

Tomme batterier (3 stk. alkaliske batterier mini AAA)

Aktiveret programmering

alfanumerisk display med 16 tal i to linjer af 8 tal hver

- blinkende ikon: ovn i tændingsfasc

- fastlysende ikon: ovn i drift

manuel indstillingsfunktion (på displayen vises arbejdskraftens værdi)

automatisk funktion

( på displayen vises temperaturens værdi).

KUN GYLDIG FOR MODELLEN SALLY PLUS

Tryk kort på knappen "M" og du kommer til menuen VALG AF VENTILATION. I menuen VALG AF VENTILATION, er det via knappen "+" muligt at vise følgende menuer:

- FRONTVENTILA.

- KANALVENTIL.

- INDSTIL KANAL.

- i menuen FRONTVENTILA. kan man vælge ON eller OFF via knappen "M". Tryk på knappen 📋 at afslutte

- i menuen KANALVENTIL. kan man vælge ON eller OFF via knappen "M", hvis FRONTVENTILA. er ON visces også procentdelen af kanalisering (f.eks. 50%), som kan justeres fra 30% til 90%, hvis FRONTVENTILA. er OFF kan procentdelen af kanalisering ikke justeres manuelt. Tryk på knappen at afslutte

- i menuen INDSTIL KANALIS., via knappen "M", vises INDSTIL MAN. KAN. - INDSTIL IKKE AKTIVERET - EXT. IKKE AKTIVERET, Tryk på knappen 🔊 at afslutte.

For at kunne aktivere indstillingen for automatisk kanalisering vist som "KANALIS. INDSTIL 20°, skal der bruges en føler, som er ekstraudstyr (kode 1000290) og indgreb fra CAT Edilkamin.

For at kunne aktivere styringen af kanaliseringen med fjernbetjening (f.eks. rumkronotermostat) vist som "INDSTIL UDVENDIG", skal der bruges et tilslutningskabel, som er ekstraudstyr (kode 640560) og indgreb fra CAT Edilkamin.

BRUGSANVISNING

Genopfyldning af øresnelgen.

Ved den første anvendelse eller i tilfælde af fuldstændig udtømning af pellet beholderen, for at fylde øresnelgen trykkes samtidig knapperne”+” og “-” på fjernstyringen i nogle sekunder; derefter, når knapperne er blevet slippet, kommer ordet “RICARICA”(OPLADNING)frem.

Handlingen skal udføres før tændingen hvis er gået i stå p.g.a. mangel af pellet, när handlingen er færdig tömmes diglen för der tændes påny.

Det er normalt at der bliver en mængte pelleter til overs som øresneglen ikke kan tage op..

Automatisk tænding

Når ovnen er på stand by og knappen på fjernstyringen trykkes i 2" 📋 all tændings proceduren gå i gang og "Avvio"(Start) skriften vil tænde sig; samtidig vil en nedtælling i sekunder (fra 1020 til 0) starte. Allivel har tændingsfasen ikke en forudbestemt tid: dens varighed kan nedsættes når skemaet viser at nogle tester er bestået. Efter ca 5 minutter dukker flammerne op.

Manuel tænding

I tilfælde af temperaturen falder under 3°C, så at el-modstanden ikke bliver varm nok eller hvis denne skulle være midlertidigt ude af funktion, kan man anvende til tændingen lidt "diavolina". Et stykke godt tændt "diavolina" lægges i diglen, lågen lukkes og knappen trykkes fjernstyringen.

EFFEKT INDSTILLING

- Manuel virkningsmåde fra fjernstyringen.

Når ovnen er i drift og der trykkes en gang på knappen "M", vises på dispayen ordet "POTENZA P"(EFFEKT P)(med anvisning af effekten ovnen arbejder med), ved at trykke på knapperne "+" og "-" kan man forøge eller nedsætte ovnens arbejdseffekt (fra "POTENZA P1" til "POTENZA P5").

- Automatisk virkningsmåde fra fjernstyringen.

Ved at trykke på knappen "A" vælges den automatiske virkningsmåde og man indstiller dermed temperaturen man vil nå til i lokalet (for at indstille temperaturen mellem 5°C til 35°C anvendes knapperne "+" og "-" og ovnen vil justere arbejdseffekten til at opnå den indstillede temperatur. Hvis der indstilles en temperatur der er lavere en lokalets, vil ovnen blive på "POTENZA P1".

Slukning

Når ovnen er i drift startes sluknings proceduren ved at trykke på knappen i 2" på displayen vises nedtællingen fra 9 til 0 (i alt 10 minutter). Sluknikningsfasen omfatter: afbrydelse af fald af pellet. ventilation på fuld blus. motor til røgudsugning på maks hastighed.

Stikkontakten må aldrig tages ud under sluknings processen:

- afbrydelse af pellet tilførelsen

- ventilation på maks hastighed.

- Røgafgangsmotor på maks hastighed.

Stikkontakten må aldrig tages ud i løbet af slukningen.

HANDLINGER DER UDELUKKENDE KAN UDFÖRES MED FJERNSTYRINGEN

Ur indstilling Ved at trykke på knappen "M" i 2" tænder på menuen "Orologio"(Ur) så man kan indstille uret på el-kortet. Ved at trykke igen på knappen "M" vil man se efter hinanden, så de kan indstilles, de følgende dataer: Dag, Månedc, År, Time, Minutter, Dag i ugen.

Skriften SALVATAGGIO ??(OPLAGRING?) skal bekraftes med "M" og muliggører at verificere om handligerne udførte indtil da, er rigtige før de bekraftes (på displayen kommer ordet Salvataggio frem).

Tænd, sluk og indstilling af ydelse kan udføres ved hjælp af den røde nødknap bag på ovnen (se side 150).

Ugelig time programmering

Denne funktion kan vælge den type programmering hvor det er mulig indstille op til højst tre tændinger.

Ved at bekrafte på displayen med knappen "M" kommer en følgende muligheder frem:

NO PROG (ingen program indstillet)

DAGLIG PROGRAM (samme program for alle dage)

UGELIG PROGRAM (specifik program for hver dag i ugen) Med knapperne “+” og “-” går man fra en type programmering til den anden. Ved at bekrafte med knappen “M” valget “PROGRAMMA GIORN” vil den eller de indstillede programmer være den samme for hver dag i ugen.

- 1° progr.(en tænding og en slukning om dagen), 2.progr. (d.s.),3.progr.(d.s.) Knappen “-” anvendes til at gå i omvendt orden. Hvis 1. program vælges vises tændings tiden. På displayen læses: 1”ACCESO” timer 10; med knappen “+” og “-”ændres tiden og den bekraftes med knappen “M” (All 1 On/ Hour 10). På displayen læses: 1”ACCESO” minutter 30; med knappen “+” og “-”ændres minutterne og de bekraftes med knappen “M” (1 Off min). Det samme gøres når de følgende slukninger og tændinger programmeres. De bekraftes ved at trykke på “M” når skriften SALVATAGGIO?? kommer frem på displayen.

Når “UGELIG PROG.” bekraftes, skal programmerings dagen vælges: 7 Sø;Prog.1; 1 Ma; 2 Ti; 3 On; 4 To; 5 Fr; Lø; Når dagen er valgt, bruges knapperne “+” og “-” til at vælge tre tændinger og til at bekrafte, programmeringer vider føres på samme måde som “DAG PROGRAMMERING”, ved at vælge for hver dag i ugen om der skal aktiveres en programmering, dens antal indgreb og tider. I tilfælde af fejl er det muligt at forlade programmet uden oplagring ved at trykke 🙏 på en knap og på displayen vil der stå NO SALVATAGGIO (ingen oplagring).

BRUGSANVISNING

Ændring af pellet læsset (med deaktiveret selvregulering) Vcd at trykke i to sekunder på knappen "M" fra fjørnstyringen læse anvisningerne op og ned med knapperne "+" og "-" ,finder man beskrivelsen "Menù utente" (betjeningsmenu), og vcd at bekrafte læses "ADJ-PELLET;ADJ TIRAGGIO og MENU RADIO" (CAT). Det er muligt at rette manuelt pellet faldet, ved at ændre tilførelsen procentvis (+/- 30%). Vcd at bekrafte denne funktion med knappen menu kan man indstille pellet læsningen, ved at indtaste en lavere værdi læsses der en mindre mængde pellet, med en højre værdi læsses der en højre en. Denne funktion kan være brugbar når man har skiftet type pellet i forhold til dem ovnen er blevet indstillet til og derfor kræves der en rettelse af læsningen.

Hvis denne rettelse ikke skulle vise sig tilstrækkelig skal Edikamins Autoriserede Tekniske Service Center (CAT) kontakes, til en ny justering.

Bemærkning om flammens viariabilitet: Eventuelle ændringer af flammens tilstand er afhænging af den anvendte pellet type, eller af den almindelig variabilitet en fast brændsel har og af den regelmæssige rensning af diglen ovnen automatisk udfører (bemærk: de erstatter IKKE den nødvendig kolde sugning før tændingen fra brugerens side).

RESERVE MELDING

Ovnen er forsynet med en elektronisk funktion for at vurdere hvor meget pellet der er tilovers i beholderen. Systemet er integreret i printkortet så man selv kan læsc når som helst hvor mange Kg pellet der er tilovers. For at systemet kan virke korrekt er det vigtigt at i løbet at den første fyring (der udføres af et Autoriceret Service Center (CAT)) følges denne fremgangsmåde. Det drejes om en general henvisning. En bedre større nøjagtighed opnås med en rigtig nulstilling før at der foretages en ny påfyldning. Edilkamin tager ikke ansvarct for variationer i forhold det beskrevne (det kan være forårsaget af udvendig faktorer).

Før at systemet aktiveres, skal man fylde en pose pellets i beholderen og bruge ovnen indtil den ikke er brugt op. Dette med den hensigt lave en kort indfyring af systemet. Derefter kan man fylde beholderen helt op og starte ovnen. I løbet af driften, när det bliver muligt at fylde en hel pose med 15 Kg pellet på, vil der stå på displayen, blinkende med mellemrum, "RISERVA". Efter at have helt posen på, skal de 15 kg tegnes ind i hukommelsen (Den med leveret handske anvendes). Med den hensigt følges denne fremgangsmåde:

1. Knappen "M" trykkes (i ca 3-4 sekunder) indtil ordet "OROLOGIO"(ur).
2. Knappen “+” trykkes indtil ordet “RISERVA”(reserve).
   3, knappen "M" til det følgende skærmbillede,

PELLET KG 07 + 15*

Kg tilovers i beholderen læsset Kg

derefter med knap "+" bringes tallet (*) til værdi lige med de Kg pellet der blevet fyldt på (15 Kg i dette tilfælde).

Som følge af den omtalte handling, vil systemet, efter at have opbrugt 15 Kg få ordet "RISERVA" til at blinke med mcllemrum. Derefter skal handlingen gentages med start fra punkt 1 til punkt 5.

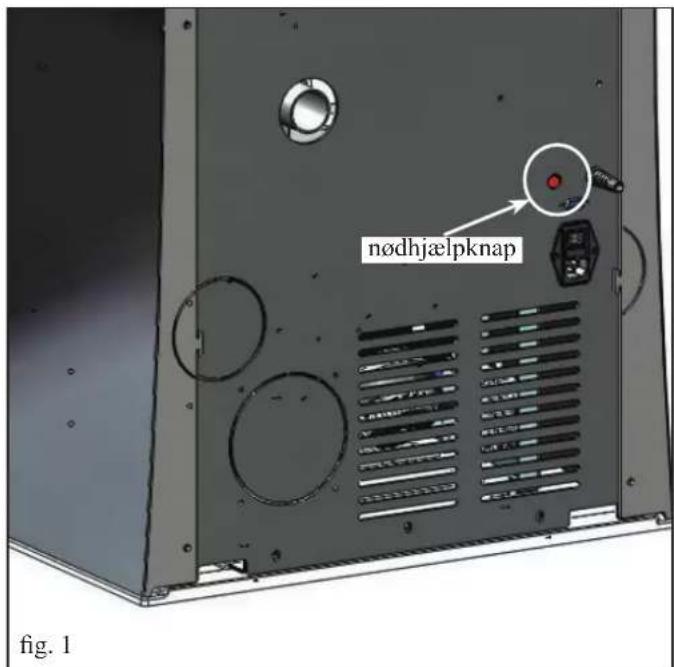

N∅DHJÆLPKNAP

Hvis fjernbetjeningen ikke virker, kan man åbne de grundlæggende indstillinger ved hjælp, der er placeret på højre side af brændeovnen (se fi g. 1).

Knappen trykkes en eller flere gange for at aktivere den ønskede funktion:

1. MED SLUKKET OVN
   ved at trykke på den røde knap i 2" tænder ovnen sig.
2. MED TÆNDT OVN
   ved at trykke på den røde knap i 2" tænder ovnen sig.
3. MED TÄNDT OVN
   manuel måde, ved at trykke på den røde knap kan man flytte fra P1 til P3.w
4. MED TÄNDT OVN
   automatisk måde, ved at trykke på den røde knap kan man flytte fra 5°C til 30°C.

nødhjælpknap fig. 1

VEDLIGEHOLDELSE

Inden gennemførelsen af en hvilken som helst form for vedligeholdelse, skal strømtilførslen til brændeovnen afbrydes.

En regelmæssig vedligeholdelse er en forudsætning for en velfungerende brændeovn

Eventuelle problemer, som opstår pga. manglende vedligeholdelse, medförer garantiens bortfald.

DAGLIG VEDLIGEHOLDELSE

Handlinger, som skal udføres med slukket og kold brændeovn med afbrudt strømtilførsel

• Skal udføres med en støvsuger (se valgfrit ekstraudstyr side 155).
  • Proceduren kræver kun få minutter.

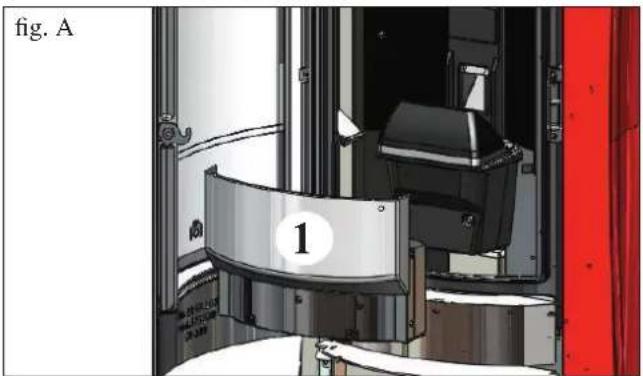

• Træk askebeholderen (1 - fig. A) ud, og tøm den i en ikkebrandbar beholder (asken kan indeholde delc, der stadig er varme og/eller gløder).
  • T∅M IKKE RESTER NED I PILLEMAGASINET.
• Træk forbrændingskammeret (2 - fig. B) ud, og vend det om, så askerester i askebeholderen (1 - fig. A) tømme. Børst det af med den medfølgende børste, og rengør eventuelle tilstopninger i hullerne.
• Ildstedet, ildplanen og rummet omkring diglen, hvor asken falder.
• Digelrummet støvsuges og dens kanter der kommer i kontakt med dens sæde, renses.
• Hvis nødvendigt rengøres glasset (når det er koldt)

Der må aldrig støvsuges varm aske. Det skader støvsugeren og kan forårsage brand.

UGENTLIG VEDLIGEHOLDELSE

• Tag askebeholderen ud (1 - fig. A), og træk pladerne til passage af røg (3 - fig. C-D), som er anbragt under forbrændingskammeret, ud ved at løfte den op og støvsuge bunden (4 - fig. D).
• Træk loftet ud (5 - fig. E), og hæld resterne i askeskuffen.

• Generel indvendig og udvendig rengøring
• Omhyggelig rensning af udveksling rørene der findes inden i varmlufts udgangsristen anbragt i den høje påovnens forside.
• Omhyggelig rengøring og fjernelse af skorper fra brændeskålen og det omkringliggende rum
• Rengøring af ventilatorer, kontrol af mekanisk spil og fastgørelse

- Rengøring af røgkanal (udskiftning af tætninger på røgudledningsrøret)

- Rengøring af røgkanaler (se ugentlig rengøring)

- Rengøring af ventilatorrum for røgudtrækning

• Rengøring af strømningsmåler

• Kontrol af termoelement

- Rengøring, inspektion og afskrabning af rummet med tændingsmodstanden, eventuel udskiftning af modstand

- Visuel inspektion af elektriske ledninger og tilslutninger

- Rengøring af pillemagasin og kontrol af samfunktion med sneglens gearmotor

- Kontroller og udskift eventuelt pressostatrøret.

• Udskiftning af lugens tætning

- Funktionstest, påfyldning af snegl, tænding, 10 minutters funktion og slukning

I tilfælde af en meget hyppig brug af ovnen, anbefales det at rengøre røgkanalen og røgpassagerøret hver 3. måned.

ADVARSEL !!!

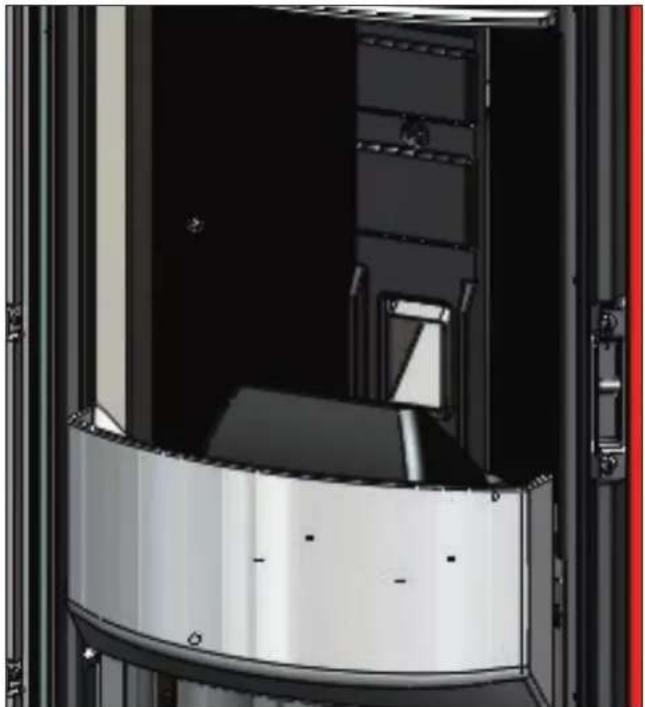

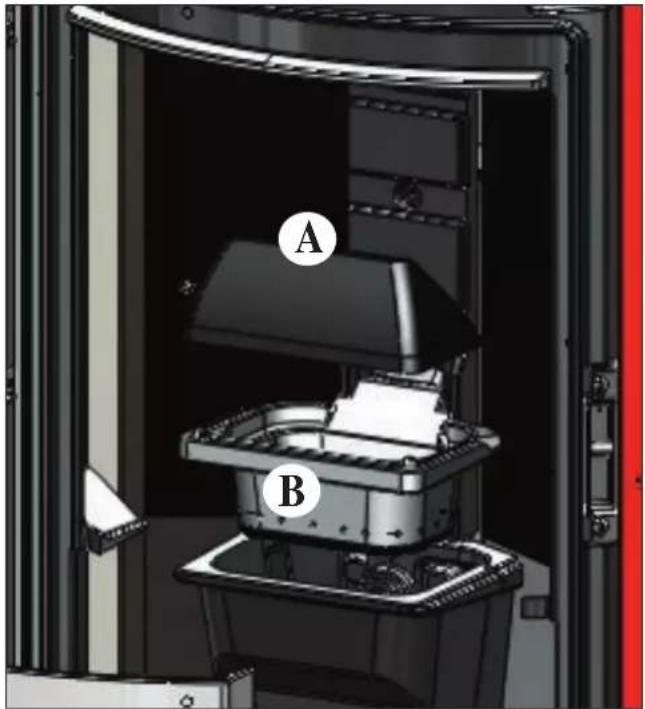

Efter normal rengøring, kan en FORKERT samling af den øvre (A) (fig. 1) og nedre (B) (fig. 1) del af brændeskålen påvirke brændeovnens funktion negativt.

Derfor er den nødvendigt at sikre, inden brændeovnen tændes, at delene er sat korrekt sammen som vist i (fig. 2), uden aske eller uforbrændt materiale på kanten, hvor de støtter.

Venligst bemærk at hvis ovnen anvendes uden at rense smeltediget, kan dette medføre gastænding i forbrændingskammeret, hvilket kan resultere i en eksplosion der sprænger glasset.

N.B.:

• Alle uautoriserede ændringer er forbudt
• Brug reservedele, der er anbefalet af producenten
• Anvendelsen af ikke originale komponenter medfører garantiens forfaldelse.

A B

fig. 1

I tilfælde af problemer vil ovnen standse automatiskt og fuldbyrde sluknings processen og på displayen vises en skrift angående årsagen til slukningen (se herunder de forskellig meddelser).

Stikkontakten må aldrig tages ud under sluknings processen p.g.a. blokering.

I tilfælde af blokering, for at genstarte ovnen skal sluknings processen blive færdig (600 sekunder med lyd melding) og derefter trykkes 🚫r på knappen.

Ovnen må ikke tændes før at oversagen til blokeringen er blevet fundet og diglen blevet RENSET/TÖMT.

MELDINGER OM EVENTUELLE ÅRSAGER TIL BLOKERINGER SAMT ANVISNINGER OG L∅SNINGER:

1) Melding: Kontrol/Afg. (den griber ind hvis Afg.omdr. føleren viser en anomali)

Fejl: Slukning p.g.a. konstateret fejl i røgafgang omdrejningerne

Indgreb: • røgafgangens funktionsdygtigheds tjækkes (forbindelsen til omdrejnings føleren)(CAT).

• Røgkanalens renhed tjækkes
- Det elektriske anlæg tjækkes (jordforbindelse)
- Printkortet tjækkes (CAT)

2) Melding: Stop/Flamme (aktiveres, hvis termoelementet måler en mindre røgtemperatur end den indstillede, hvilket den fortolker som mangel på flamme)

Fejl: Slukning pga. sammenbrud af røgtemperatur

Flammen kan mangle, fordi:

- Kontroller, om der mangler piller i beholderen

- Kontroller, om alt for mange piller har kvalt flammen. Kontroller pillernes kvalitet (CAT)

- Kontroller, om maksimaltermostaten er udløst (et sjældent tilfælde, fordi det svarer til en overtemperatur for røg) (CAT)

- Aktivering af sikkerhedspressostaten pga. tilstopning/forhindring af røgudledningsrøret eller skorstenen (skal kontrolleres af en tekniker / skorstensfejer)

- Aktivering af sikkerhedstermostaten i beholderen. Kontroller, at der rundt om ovnen ikke findes genstande, der blokerer for ventilationen og at ventilatorerne ikke er fejlbehæftet eller standset. I så fald skal man kont akte CAT-centret.

3) Melding: Blokering AF/NO Avvio (Start) (den griber ind hvis der ikke opstår nogen flamme inden for 15 minutter eller hvis start temperaturen ikke näes

Fejl: slukning p.g.a. ikke korrekt røgtemperatur i løbet af tændingsfasen.

- Pressostatens korrekte virkning tjækkes (CAT).

De to følgende tilfælde skal skelnes:

flammen er IKKE opstået

Indgreb: • diglens placering og rensning tjækkes.

• pelleternes tilstedeværelse i beholderen og i diglen tjækkes.
• Tændingsmodstandens funktionsdygtighed tjækkes. (CAT).
• Miljø- fugtighed og -temperatur tjækkes( hvis temperaturen er lavere en 3°C brug diavolina)
• prøv at tænde med diavolina (se side 149).

Flammen er opstået men efter Avvio (start) er BloccoAF/NO kommet frem.

Indgreb: • termoelementets funktionsdygtighed tjækkes (CAT)

- Starttemperaturen der er indlæst i parametrene (CAT)

4) Melding: °Mangel/Energi (det er ikke ovnens defekt).

Fejl: Slukning p.g.a. mangel på elektrisk strøm

Indgreb: • El-nettilslutningen og spændingfald tjækkes

5) Melding: Brud/TE(griber ind hvis termoelementeter i stykker eller frakoblet)

Fejl: Slukning p.g.a.brudt eller frakoblet termoelement

Indgreb: • Forbindelsen af printen til termoelementet tjækkes: Funktionsdygtigheden tjækkes i løbet af godken delsen i kold tilstand.

6) Melding: °C Røg/høj (slukning p.g.a. røg med for høj temperatur)

Fejl: Slukning for overstigelse af røgens makstemperatur ..

Indgreb: Kontrol: • pellet type ( i tilfælde af tvivl tilkalde CAT Service)

• fejl røgafgang (CAT Service)
• røgrør tilstoppet, forkert installation (CAT)
  • brud af gearmotoren (CAT)

AFHJÆLPNING AF EVENTUELLE FEJL

7) Melding: Check button (meddeler fejl til nødstopknappen)

Indgreb: • knappens tilstand samt dens forbindelses kablen til printen tjækkes (CAT).

8) Melding: "Batteri kontrol"

Fejl: ovnen standser ikke, men det står på displayen.

Indgreb: • TAMPONE batteriet på printkortet skal skiftes ud (CAT).

Det mindes at det drejes om et komponent der er udsat for regelmæssig slid og derfor er ikke dækket af garantien.

9) Melding: H∅J STR∅M ALARM: den griber ind når gearmotoren viser et uregelmæssig og overdreven strømforbrug.

Indgreb: Virkningen tjækkes (CAT): gearmotor - elektriske forbindelser og printkort.

10) Melding: LAV STR∅M ALARM: den griber ind när gearmotoren viser en uregelmæssig og utilstrækkelig strømforbrug

Indgreb: Virkningen tjækkes (CAT): gearmotor - pressostat - beholderes termostat - el-forbindelserne og printkortet

11) Fejl: ineffektiv fjernstyring

Indgreb: • nærme sig til ovnen

- Batteriet kontrolleres og, eventuelt, skiftes ud.

- Synkronisering med automatisk søgning af aktiveringen: når man putter batterierne i fjernstyringen vil automatisk starte en søgning af radiosignalet og så forbindelsen med det søgte produkt. For at det skal kunne ske, skal man sørge for at tænde produktet før at stikke batterierne i fjernstyringen og befinde sig tæt på antennen for at være sikker på at have signal dækning.

- Synkronisering med automatisk søgning og manuel aktivering: vi kan bestemme at starte manuelt en automatsk søgning af et produkt, det vil være tilstrækkeligt at udføre disse enkelte handlinger efter at have puttet batterierne i fjernstyringen:

- Stille sig i nærhed af produktets antenne og sikkre sig at denne er forbundet til el-nettet.

- Med slukket display (standby) holdes knappen 0/I trykket i 10".

- Når 10" er forbí vises på displayen ordet "RICERCA RETE"(NET S∅GNING), derefter slippes knappen 0/I, det betyder at den automatiske fase af søningen har aktiveret sig.

- I løbet af få sekunder vil den automatiske synkronisering af radiokanalen ske.

12) Fejl: I løbet af tændings fasen slå "strømafbryderen" fra (Teknisk Service Center) (CAT)

Indgreb: • tændingsmodstandens, el-anlægets og el-komponenternes tilstand tjækkes.

13) Fejl: Ikke varmt afgangs luft:

Indgreb: • ventilatorens virkning tjækkes.

1. ANMÆRKNING

Alle meldningerne vises indtil man ikke virker på fjernstyringen og trykker 📍 på knappen.

Det anbefales at ikke starte ovnen igen før at man har fjernede oversagen til problemet. Det er vigtig at referer til Service Centeret (CAT) det panelet melder.

1. ANMÆRKNING

Efter at have opbrugt 1000 Kg pellet eller en anden størrelse indstillet af CAT i løbet af den første fyring, på displayen vil der stå "manutenzione" og blinke (vedligeholdelse). Ovnen virker, men det er nødvendig at få et autoriserede CAT til at udføre en ekstraordinær vedligholdelse.

1. ANMÆRKNING

I tilfælde af at ovnen, p.g.a. pellet kvaliteten eller af en særlig kritisk installation skulle forstoppe sig for tidelig, vil skriften "chiamare CAT"(kalde Service) tænde; der gøres det samme som for "manutenzione" (vedligeholdelse).

BEMÆRK:

Skorstene og røgafgangen som er forbundet med apparater der bruger fast brændel skal rengøres en gang om året. (Normerne i det pågældende land verificeres).

I tilfælde af udeladelser af regelmæssige eftersyn og rengøring, stiger sandsynligheden for brand i skorstenen.

VIGTIGT !!!

I tilfælde af at der skulle opstå en begyndelse på ildebrand i ovnen, i røgafgangen eller i skorstenen, følges denne fremgangsmåde:

- der gøres indgreb med en ildslukker med kuldioxid CO,

- Brandvæsnet tilkaldes

PROV IKKE AT SLUKKE ILDEN MED VAND!

Senere søges en eftersyning af apparatet fra et autoriseret Service Centers side (CAT) og lad skorstenen kontrollere af en autoriseret tekniker.

TJEKLISTE

Skal læses sammen med det komplette tekniske dataark

• Ibrugtagning af autoriseret teknisk servicecenter (CAT), som har udstedt garantien
  • Luftindtag i rummet
• Røgkanalen/skorstenen må kun modtage udledning fra brændeovnen
• Røgkanalen (det stykke rør, der forbinder ovnen til skorstenen) består af følgende:

3 kurver

maks. 2 meter horisontalt

• Skorsten over tagryg
• Udledningsrør i passende materiale (rustfrit stål er anbefalet)
• Ved gennemløb i brændbare materialer (f.eks. træ), er der taget de nødvendige forholdsregler for at undgå brand

Brug

• De anvendte piller er af god kvalitet og ikke fugtige
• Brændeskålen og akseskuffen er rene og korrekt indsatte
• Lugen lukker godt til
• Brændeskålen er sat korrekt ind i rummet

HUSK AT ST∅VSUGE BRÆNDESKÅLEN F∅R HVER OPTÆNDING

Hvis optændingen mislykkes, må den IKKE gentages för brændeskålen er tömt

Ifølge art. 26 i italiensk lovdekret nr. 49 af 14. marts 2014, der gennemfører direktivet 2012/19/EU om affald af elektrisk og elektronisk udstyr (WEEE).

Skraldespandssymbolet på emballagen angiver, at produktet ved afslutningen af dets levetid skal indsamles særskilt fra andet affald.

Brugeren skal derfor aflevere det brugte produkt til et passede indsamlingssted for affald af elektronisk og elektrisk udstyr. Passende separat indsamling for den efterfølgende fremsendelse af udtjent udstyr af genbrug, behandling og miljøvenlig bortskaffelse bidrager til at forhindre negativ påvirkning af miljøet og sundheden og fremmer genbrug og/eller genanvendelse af produktets materialer.
