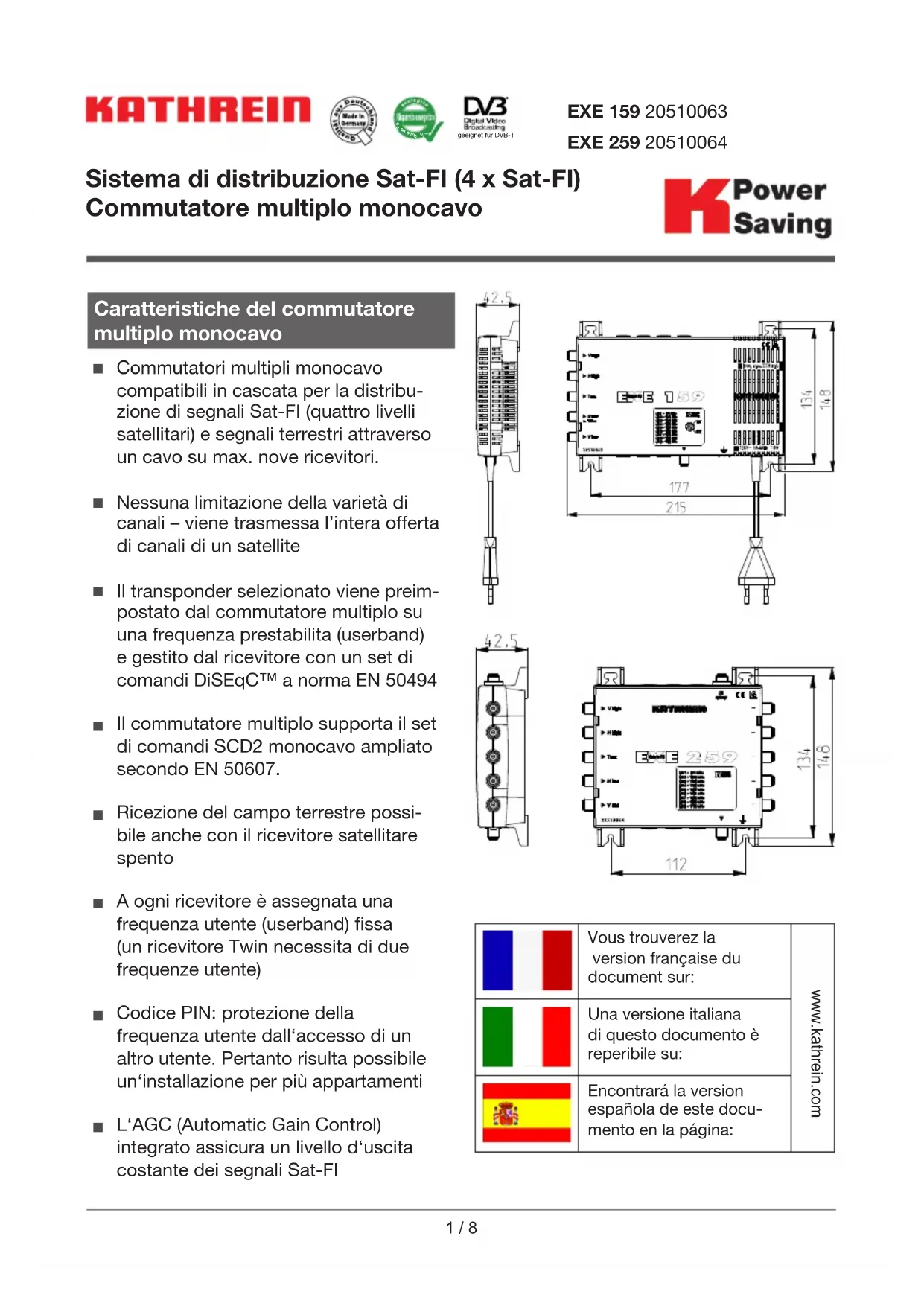

Sistema di distribuzione Sat-Fl (4 x Sat-Fl) Commutatore multiplo monocavo

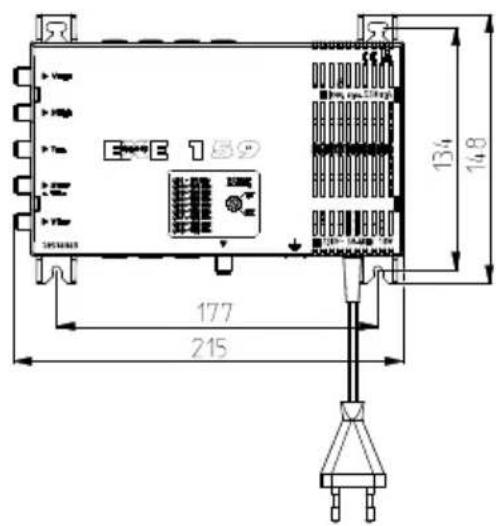

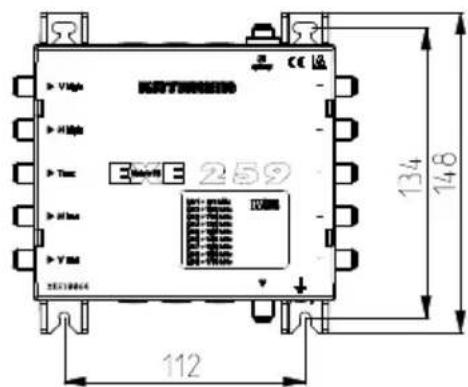

Caratteristiche del commutatore multiplo monocavo
Commutatori multipli monocavo compatibili in Cascata per la distribuzione di segnali Sat-Fl (quattro livelli satellitari) e segnali terrestri attraverso un cavo su max. nove ricevitori.
- Nessuna limitazione della varietà di canali - viene trasmessa l'intera offerta di canali di un satellite
Il transponder selezionato viene preimpostato dal commutatore multiplo su una Frequenza prestabilita (userband) e gestito dal ricevitore con un set di comandi DiSEqCTM a norma EN 50494
Il commutatore multiplo supporta il set di comandi SCD2 monocavo ampliato secondo EN 50607.
Ricezione del Campo terrestre possibileanche con il ricevitore satellitare spento
Agni ricevitore è assegnata una frequenza utente (userband) fissa (un ricevitore Twin necessita di due frequenze utente)
Codice PIN: protezione della frequenza utente dall'accesso di un altro utente. Pertanto risulta possibile un'installazione per più appartamenti
L'AGC (Automatic Gain Control) integrato assicura un livello d'uscita costante dei segnali Sat-Fl




| Vous trouvrez la version française du document sur: | www.kathrein.com | |
| Una version italiana di quello documento è reperibile su: | ||
| Encontrará la version española de este documento en la página: |

- É possibile combinare a piacere commutatori multipli monocavo EXE 259 e altri commutatori multipli passanti, come per es. EXR 2541, EXR 2554, EXR 2558 ed EXR 2542
- É possibile collegare in Cascata fino a otto commutatori multipli
Per il montaggio interno

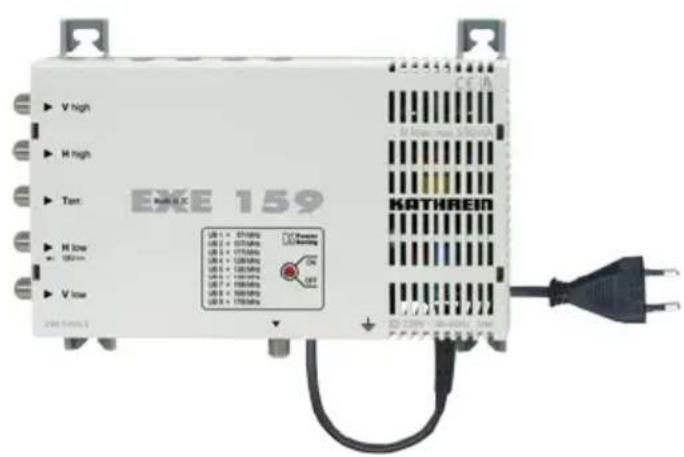

EXE 159
Commutatore multiplomonocavo per max.nove ricevitori, con alimentatore integrato per l'alimentazione dell'LNB
- Ridotto assorbimento di potenza grazie all'alimentatore altamente efficiente e resistente contro i cortocircuiti ai sensi della direttiva ERP e al concetto di risparmio energetico (il commutatore multiplo monocavo viene disattivato con lo spegnimento del ricevitore)!

Kathrein Power Saving: L'alimentazione dell'LNBiene disattivata se non ci sono più ricevitori attivi su EXE 159 o in Cascata. Questa funzione cui assere disattivata; per es. se i commutatori multipli passanti vengono utilizzati in Cascata alla. Kathrein Power Saving.
- Telealimentazione dell'LNB attraverso l'ingresso horizontal low. Segnalazione Kathrein Power Saving attraverso il tronco vertical low. Tutti gli altri ingressi sonoenza tensione

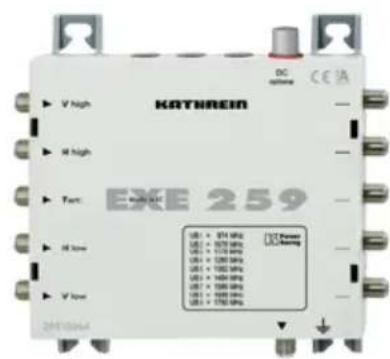

EXE 259
Commutatore multiplo passante per l'estensione dell'implanto di un collegamento monocavo per nove ricevitori
Kathrein Power Saving:
Quando non ci sono più ricevitori attivi, ha luogo una segnalazione al commutatore multiplo terminaleattraverso il tronco vertical low, che successivement disattiva l'alimentazione di tensione dell'LNB.
Alimentazione opzionale possibile con l'NCF 18. Grazie al concetto di risparmio energetico, il commutatore multiplo non consuma corrente dall'NCF 18 se non ci sono ricevitori accesi.

Informazioni di montaggio e sulla sicurezza

Gli apparecchi descritti servono esclusivamente per l'installazione di impianti di ricezione satellitare.
- Qualsiasi altri utilizzato o la mancata osservanza delle presenti istruzioni applicative comporta la perdita della garanzia legale o commerciale.
Gli apparecchi possono essere montati sostanto all'interno di locali asciutti. Non montare su o nei pressi di materiali facilemente infiammabili.
Gli apparecchi devono essere provvistidi una linea di compensazione del potenziale (Cu, almeno 4mm^2
- Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 ed EN 60065.
Mezzi di fissaggio; viti, max. 4 mm
- Connettore: connettore AF 75 Ω (serie F) secondo EN 61169-24.
I collegamenti AF non utilizzati devono essere chiusi con resistenze da 75-Ω (per es. EMK 03).

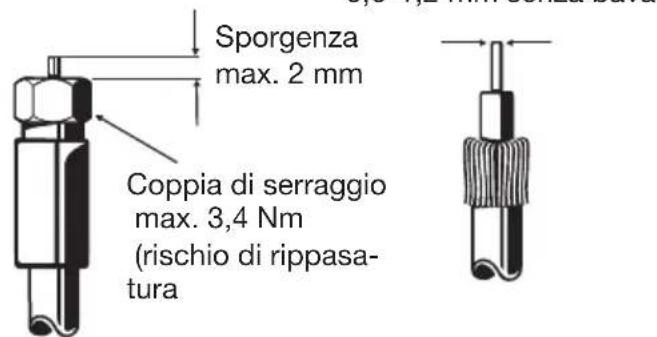

In caso di diametri del conduttore interno del cavo superiori a 1,2 mm e/o presenza di bava è possibile che le prese dell'apparecchio vengano danneggiate in modo irreparabile.

Diametro
0,6-1,2 mm senza bava
Apparecchio sotto tensione
Non aprire o manipolare I'apparecchio!
-
Durante i lavori sull'impianto disinserire sempre la spina di rete alla presa!
-
L'apparecchio è previsto solo per il montaggio a parete! Non montare né mettere in funzione l'apparecchio in posizione orizzontale o appoggiato sulla testa.
-
Rispetto sempre una sufficiente distance di sicurezza! Da tutti i dati almeno 5 cm!
Per raffreddare l'apparecchio l'aria deve poter circolare liberamente. Pericolo di surriscaldamento!
- Temperatura ambiente consentita da -20 a +55 °C

Attenzione:
Non appoggiare oggetti pieni di liquidi sull'alimentatore.
Non esporre l'alimentatore a gocce o schizzi di acqua.
La spina di rete deve essere facilitmente accessibile e utilizzabile.
- L'apparecchio può essere scollegato alla rete elettrica soltanto disinserendo la spina di rete.
Kathrein Power Saving
Se un EXE 159iene azionato da solo o insieme con altri commutatori multipli con il logo Kathrein Power Saving, quest'ultimo cui quere attivato portando il commutatore di stand-by su "ON". Se un ricevitoreiene attivato in cascata, I'LNBiene alimentato dal commutatore multiplo terminale.

I commutatori multiplienza Kathrein Power Saving non forniscono alcuna segnalazione ai commutatori multipli terminali. Il commutatore di stand-by deve essere impostato su "OFF" per un'alimentazione continua dell'LNB.
Protezione mediante codice PIN
Affinché la userband impostata non venga utilizzata o disturbata da un alto utente, il commutatore multiplò dispone di una protezione mediante codice PIN, da specificare nelle impostazioni del ricevitore. Ad agli userband viene assegnato un PIN fisso.
| UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9 | |||||||||
| Frequenza (MHz) | 974 10 | 076 1178 | 1280 13 | 82 1484 | 1586 16 | 88 1790 | |||
| PIN 151 052 | 133 124 | 205 196 | 187 178 | 099 | |||||
Note
Utilizzare esclusivamente distribuiatori alla diodi (EBC 110 o EBC 114). La necessaria protezione dei diodi avvieneattraverso le prese dellaserie ESU.
Assicurarsi che agli userband disponibile sull'uscita del commutatore multiplo venga assegnata una sola volta altrimenti i ricevitori si disturbano reciprocamente. Le frequenze vengono assegnate nel menu impostazioni del ricevitore. A seconda del modello è possibile procedere in modo manuale o automatico.

Si consiglia di assegnare le prese con lunghezze di collegamento più corte alle frequenze più alto. Per definizione, il sistema è progettato in modo che le apparecchiature monocavo vengano alimentate con 14V DC.
Per trasmettere i segnali di lavoro simili a DiSEqCTM, l'alimentazione viene commutata temporaneamente a 18 V DC. Valori permanenti di 18 V bloccherebbero il sistema. Per quello motivo si raccomanda l'utilizzo di prese della serie ESU dotate di spegnimento elettronico.
I ricevitori collegati devono essere predisist per il funzionamento monocavo a norma EN 50494. Per poter utilizzare la userband 9, il ricevitore delve supportareanche il nuovo standard monocavo SCD2 secondo EN 50607.

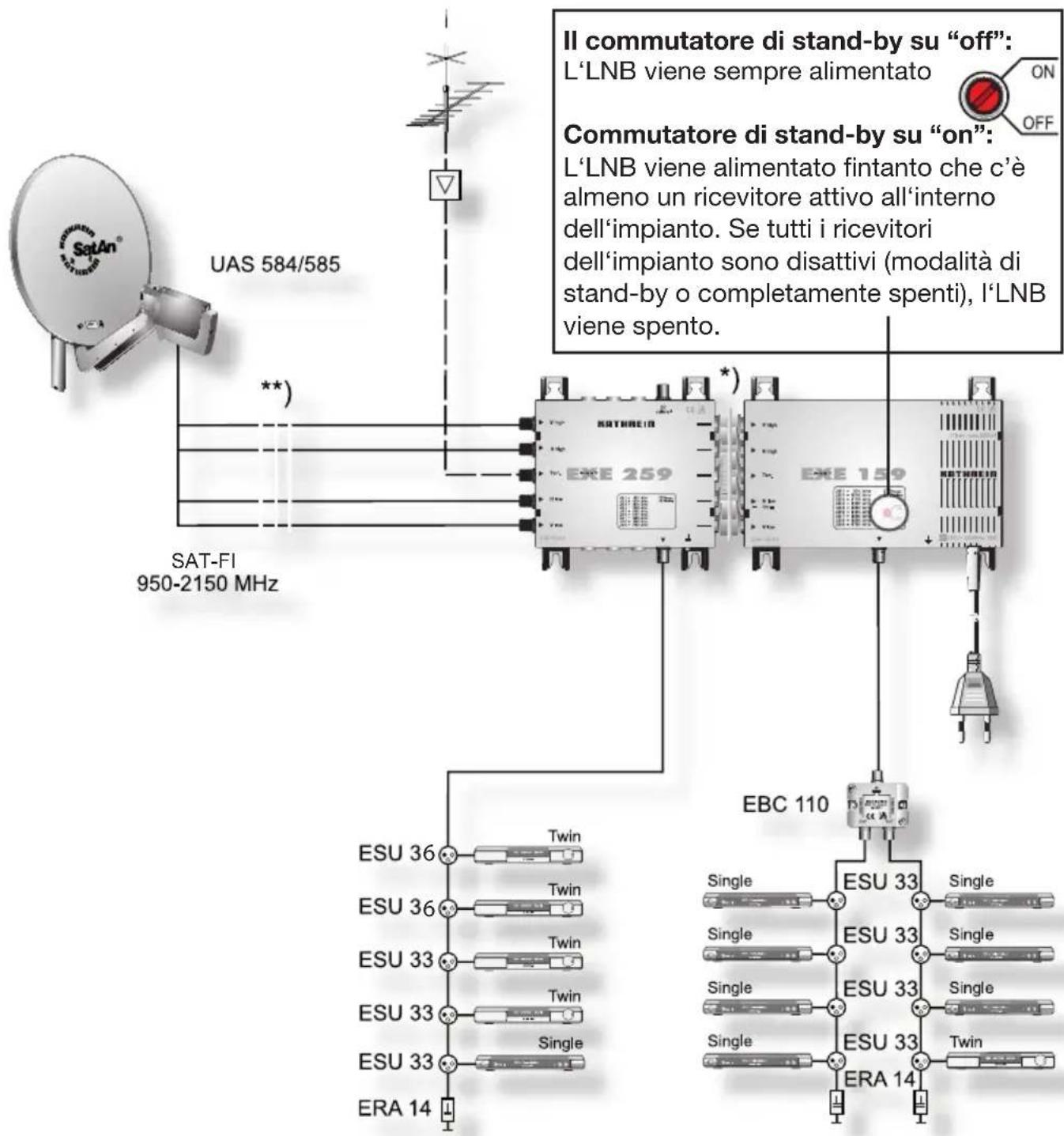

Esempio di impianto (rappresentazioneindicativa)

*) Connettore EMU 250
**) Protezione da sovratensione KAZ 11/ZAZ 12
Dati tecnici
| Tipo EXE 159 EXE 259 | ||||||
| N. d'ordine 20510063 20510064 | ||||||
| Allacciamenti utenti 1 x 9 1 x 9 | ||||||
| Ingressi 1 x terr. 4 x Sat-Fl 1 x terr. 4 x Sat-Fl | ||||||
| Campo di frequenza MHz 5-862 950-2150 5-862 | 950-2150 | |||||
| Attenuazione passante dB - - 1,5 | ||||||
| Attenuazione di collegamento (terrestre) | dB | 9 | - | 11 | - | |
| Livello d'uscita satellitare (AGC) | dBμV | - | 88 | - | 88 | |
| Disaccoppiamento orizz./vert. | dB | - | 30 | - | 30 | |
| Disaccoppiamento tronco | dB - - | - | 40 | |||
| Livello d'ingresso satellitare | dBμV | - | 55-80 | - | 55-80 | |
| Frequenza utente/userband | Ricevitore 1 | MHz | 974/1 | 974/1 | ||
| Ricevitore 2 | 1076/2 | 1076/2 | ||||
| Ricevitore 3 | 1178/3 | 1178/3 | ||||
| Ricevitore 4 | 1280/4 | 1280/4 | ||||
| Ricevitore 5 | 1382/5 | 1382/5 | ||||
| Ricevitore 6 | 1484/6 | 1484/6 | ||||
| Ricevitore 7 | 1586/7 | 1586/7 | ||||
| Ricevitore 8 | 1688/8 | 1688/8 | ||||
| Ricevitore 9 | 1790/9 | 1790/9 | ||||
| Tensione di alimentazione consentita sull'uscita utente | V | 12-14 | 12-14 | |||
| Max. corrente assorbita tramite l'allciamento utente | mA | 10 | Con alimentatore 10zza alimentatore 330 | |||
| Tensione nominale d'ingresso | V | 230 (47-63 Hz) | - | |||
| Intervallo di tensione d'ingresso ammesso | V | 207-253 | - | |||
| Potenza nominale d'ingresso con carico 0/150/550 mA" | W | 5,1/8,1/16,3 | - | |||
| Tensione secondaria (ingresso horiz. low) | V | 18 | - | |||
| Corrente di telealimentazione max. cons.(ingresso horiz. low) | mA | 550 | - | |||
| Corrente di telealimentazione max. cons.per tronco | mA | - | 1000 | |||
| Classe di protezione/tipo di protezione | Il (isolamento protettivo)/IP 30 | -/IP 30 | ||||
| Temperatura ambiente ammessa | °C | da -20 a +55 | da -20 a +55 | |||
| Collegamenti | Connettori F | Connettori F | ||||
| Dimensioni | mm 21 | 160 x 148 x 43 | 160 x 148 x 43 | |||
| Unità d'imballaggio/peso | Pz./kg | 1 (10)/0,65 | 1 (10)/0,45 | |||
*) Tutte e nove le frequenza utente/userband in funzione
Posibili cause di erre e risoluzione
| Sintomo Possibile causa Risoluzione erre | ||
| Messaggio perma- nente: "Segnale scarso o assente" | Non c'è tensione dal ricevitore | Cortocircuito nel collegamento ricevitore - commutatore multiplo. Ricevitore non nella modalità monocavo. La presa si blocca permanentemente a 18 V |
| Comando monocavo errato | Ricevitore non nella modalità monocavo | |
| Segnale DiSEqCTM scarso | Consumo di corrente troppo alto. Prendere materiale di distribuzione senza diodi. Utilizzato l'alimentatore NCF 18 con EXE 259 | |
| Codice PIN errato | Controllare o disattivare il numero del codice PIN | |
| Assegnazione errata | UB e frequenza non corrispondono. Attenzione: Il numero SCR non è uguale al numero UB. | |
| Nessuna tensione sull'LNB | Spina di rete EXE 159 non inserita. Cortocircuito nel collegamento ricevitore - LNB | |
| Solo UB 9: "Segnale scarso o assente" | Il ricevitore non riceve SCD2 secondo EN TS50607 | Se possibile, eseguire l'aggiornamento del software del ricevitore |
| Messaggio breve: "Segnale scarso o assente", oppure l'imagine sobbalza ad intervalli regolari | Un altri utente accede alla stessa UB | Controllare le impostazioni di menu di tutti i ricevitori collegati. Prestare attenzione all'assegnazione univoca della frequenza. |
| I commutatori multipli passantizza Kathrein Power Saving non funzionano o funzi- onano solo a volte | Commutatore di stand-by su "ON" | Disattivare la funzione di stand-by. Commutatore di stand-by su "OFF" |
