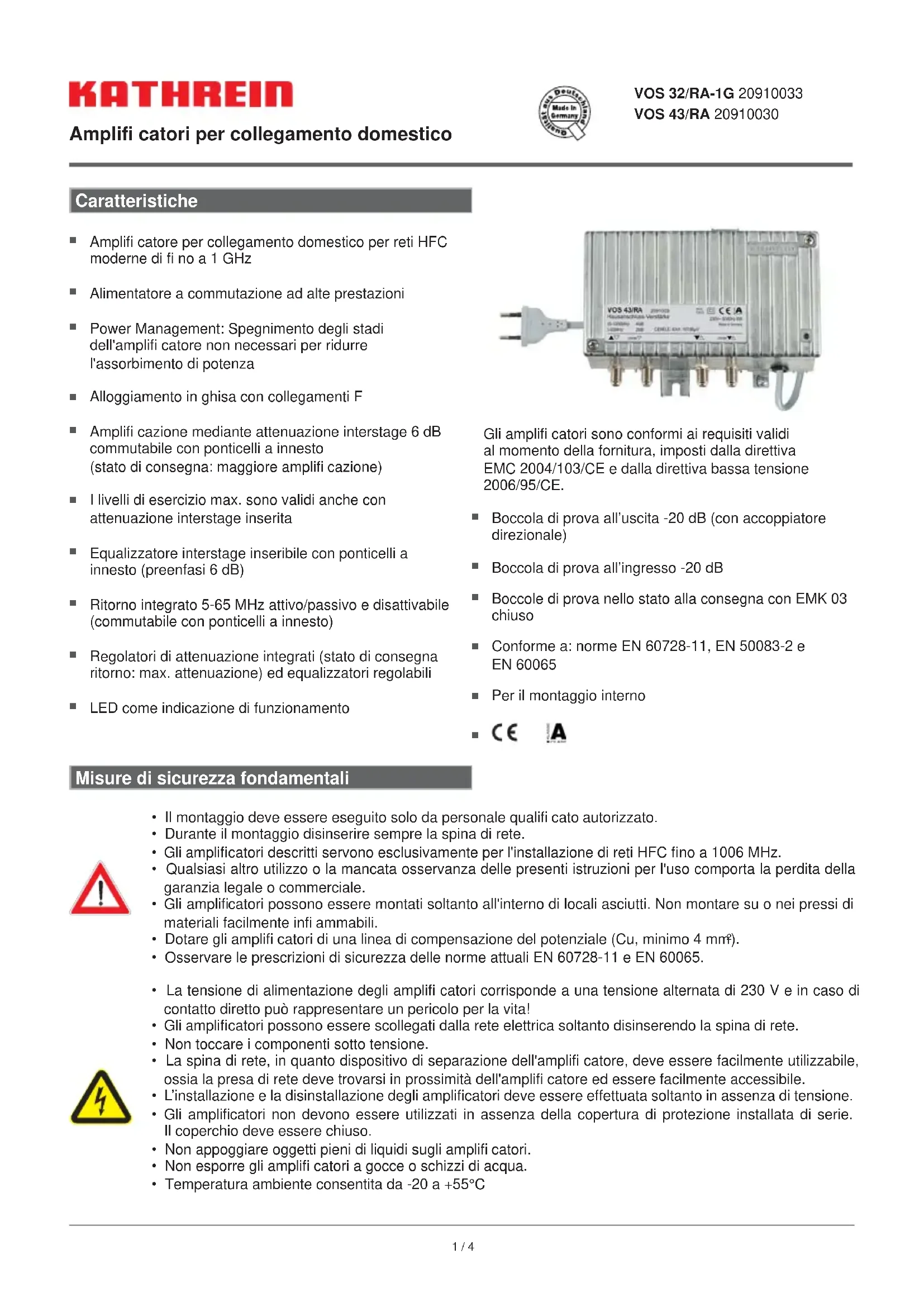

MANUALE UTENTE VOS 43RA KATHREIN
Amplifi cotore per collegamento domestico per reti HFC moderne di fi no a 1 GHz
Alimentatore a commutazione ad alte prestazioni
Power Management: Spegnimento degli stadi dell'amplifi catore non necessari per ridurre l'assorbimento di potenza
Alloggamento in ghisa con collegamenti F
- Amplifi cazione mediante attenuationazione interstage 6 dB commutabile con ponticelli a innesto (stato di segna: maggiore amplifi cazione)
I livelli di esercizio max. sono validianche con attenuazione interstage inserita
Equalizzatore interstage inseribile con ponticelli a innesto (preenfasi 6 dB)
Ritorno integrato 5-65 MHz attivo/passivo e disattivabile (commutabile con ponticelli a innesto)
Regolatori di attenuazione integrati (stato di segna ritorno: max. attenuazione) ed equalizzatori regolabili
LED come individazione di funzionamento

Gli amplifi catori sono conformi ai requisiti validi al momento della fornitura, imposti alla direttiva EMC 2004/103/CE e alla direttiva bassa tensione 2006/95/CE.
Boccola di prova all'uscita -20 dB (con accoppiatore direzionale)
Boccola di prova all'ingresso -20 dB
Boccole di prova quello alla segna con EMK 03 chiuso
Conforme a:norme EN 60728-11,EN 50083-2 e EN 60065
Per il montaggio interno
- C E A
Misure di sicurezza fondamentali

- Il montaggio deve essere eseguito solo da personale quali cato autorizzato.
- Durante il montaggio disinserire sempre la spina di rete.
Gli amplificatori descritti servono esclusivamente per l'installazione di reti HFC sono a 1006 MHz. - Qualsiasi altri utilizzato o la mancata osservanza delle presenti istruzioni per l'uso comporta la perdita della garanzia legale o commerciale.
Gli amplificatori possono essere montati soltanto all'internalo di locali asciutti. Non montare su o nei pressi di materiali facilemente infi ammabili. -
Dotare gli amplifi catori di una linea di compensazione del potenziale (Cu, minimo 4 mm²).
Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 e EN 60065. -
La tensione di alimentazione degli amplifi catori corrisponde a una tensione alternata di 230 V e in caso di contatto diretto cui rappresentare un pericolo per la vita!
Gli amplificatori possono essere scollegati alla rete elettrica soltanto disinserendo la spina di rete. - Non toccare i componenti除去 tensione.
- La spina di rete, in quanto dispositivo di separazione dell'amplifi cotore, deve essere facilemente utilizzabile, ossia la presa di rete deve trovarsi in prossimità dell'amplifi cotore ed essere facilemente accessibile.
L installation e la disinstalazione degli amplificatori deve essere effettuata soltanto in assenza di tensione.
Gli amplificatori non devono essere utilizzati in assenza della copertura di protezione installata di seri. Il coperchio deve essere chiuso. - Non appoggiare oggetti pieni di liquidi sugli amplifi catori.
Non esporre gli amplificatori a gocce o schizzi di acqua. - Temperatura ambiente consentita da -20 a +55°C
Impostazione dell'amplificatore
Per l'impostazione, è necessario un cacciavite a croce per rimuovere il coperchio dell'alloggiamo. Le possibilità di impostazione sono impresse ancch sul coperchio dell'alloggiamo.
Andata
Preenfasi:0...20 dB
② Attenuazione: 0...20 dB
③ Attenuazione interstage: 6 dB
Preenfasi interstage: 6 dB

Ritorno
Preenfasi:0...20 dB
Attenuazione: 0...20 dB
⑦ Attenuazione: 0/10 dB
A B C Modalità di funzionamento Ritorno: (vedi grafi co e schema a blocchi)

Accessor disposibili come optional
Equalizzatore di deenfasi ERZ 120, BN 272791
Scaricatore di corrente atmosferica KAZ 12, BN 21810002

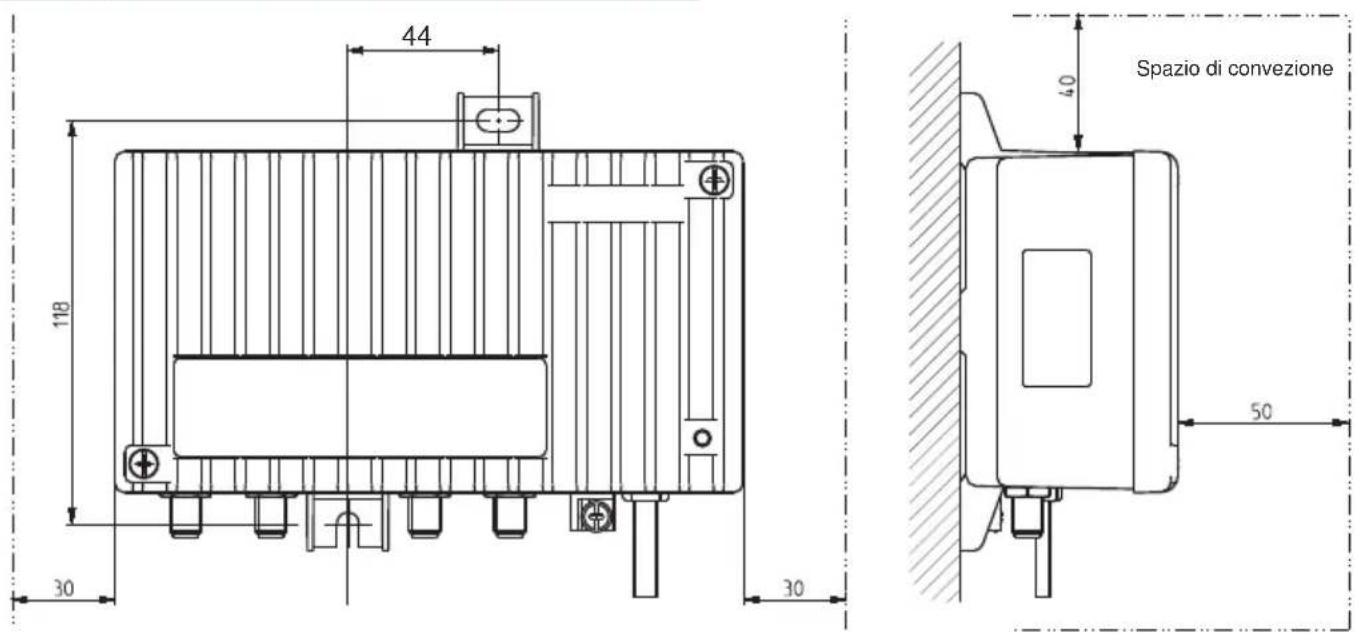

Montaggio

Occorrente per il montaggio:
- Mezzi di fi ssaggio: viti, max. Ø: 4,5 mm
Spina di collegamento F a norma EN 61169-24.

In caso di diametri del conduttore interno del cavo superiori a 1,2 mm e/o in presenza di bava, è possibile che le prese dell'apparecchio vengano danneggiate in modo irreparabile.

Schema a blocchi VOS 43/RA

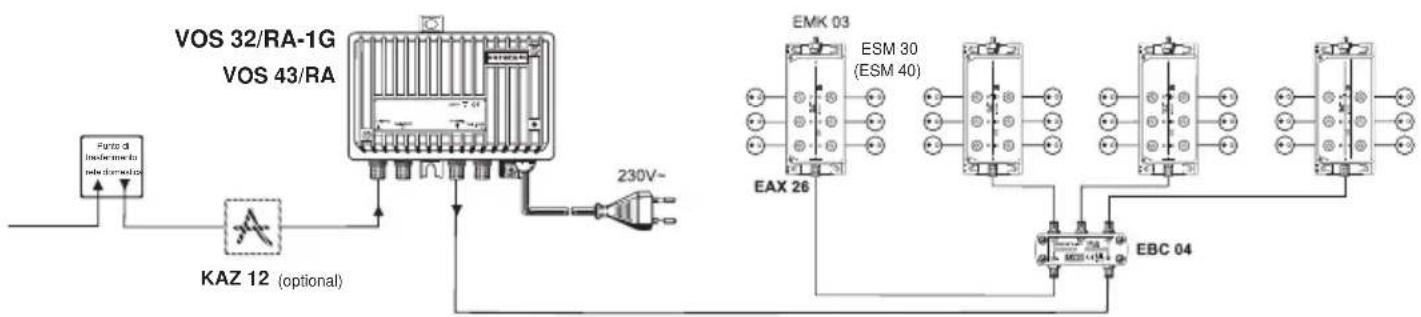

Esempio di collegamento

Rete di distribuzione domestica standard per 24 collegamenti con struttura centrale a stella e prese modem
Dati tecnici
| Modello VOS 32/RA-1G VOS 43/RA | |||
| N. d'ordine 20910033 | 20910030 | ||
| Andata | |||
| Campo di frequenza MHz 85-1006 | |||
| Amplificazione (commutabile tramite attenuationazione interstage) | dB | 26/32 | 34/40 |
| Ondulazione d'ampiezza dB ± 1 | |||
| Campo di regolazione del regolatore di attenuationazione | dB | 0-20 | |
| Campo di regolazione equalizzatore | dB | 0-20 | |
| Campo di regolazione dell'attenuazione interstage (commutabile con ponticello a innesto) | dB | 0/6 | |
| Campo di regolazione equalizzatore interstage (commutabile con ponticello a innesto) | dB 0/6 | ||
| Livello di esercizio massimo 1) (60-dB-CTB/CSO)piazzocon preenfasi interstage | dBμV | 101/101102/102 | 107/109107/110 |
| Livello d'esercizio consigliato 1) (CTB 66 dB /CSO 66 dB)piazzocon preenfasi interstage da 6 dB | dBμV | 98/9599/96 | 105/105 |
| Livello di fruscio (attenuazione interstage 0/6 dB) | dB 6/8 | ||
| Numero di uscite | 1 | ||
| Ritorno | |||
| Campo di freuenza MHz 5-65 | |||
| Amplificazione (commutabile passivo/attivo) | dB | -1/28 e disattivabile | |
| Campo di regolazione attenuazione all'ingresso dell'amplificatore(commutabile con ponticello a innesto) | dB | 0/10 | |
| Campo di regolazione del regolatore di attenuationazione (uscita dell'amplificatore) | dB | 0-20 | |
| Campo di regolazione equalizzatore (uscita dell'amplificatore) | dB | 0-20 | |
| Livello di fruscio | dB | 5 | |
| Densità livello d'ingresso (CINR: 55 dB) | dBμV/Hz | -6 | |
| Campo dinamico (densità livello d'ingresso) | dB | 19 | 18 |
| Informazioni generali | |||
| Impedenza ingresso/uscita | Ω | 75 | |
| Attenuazione di ritorno ingresso/uscitaandata 2)ritorno | dB | 1820 | |
| Collegamenti AF | Connettore F | ||
| Boccola di prova uscita con accoppiatore direzionale (5-1006 MHz) | dB -20 | ||
| Boccola di prova all'ingresso (5-1006 MHz) | dB -20 | ||
| Tensione nominale di rete all'ingresso | \( V_{AC} \) | 230 (50/60 Hz) | |
| Potenza assorbita (senza/con ritorno) | W | 6 | 6,5/8 |
| Indicazione di funzionamento | LED verde | ||
| Classe/Tipio di protezione (a norma EN 60529) | II/IP 50 | ||
| Classificazione secondo KDG 1 TS 140 | C(3.2) | C(4.3) | |
| Intervallo di temperatura | °C | da -20 a +55 | |
| Dimensioni | mm | 184 x 134 x 63 | |
| Unità d'imballaggio/peso | Pz./kg | 1 (10)/1,7 | |
1) Conforme a norma EN 60728-3; reticolo CENELEC 41 portante; i livelli sono validi anche con attenuationazione interstage insertita
2 Conforme a norma EN 60728-3 (categoria B); a partire da 40MHz≥ 18 dB-1,5 dB/ottava

Gli apparecchi elettronici non vanno smaliti nei rifiuti urbani, bensi in maniera appropriata conformmente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche ed elettroniche.
Quando questo apparecchio non servirà più, portarlo presso uno degli apposti centri di raccolta locali.
