Type de produit	Amplificateur de raccordement domestique HFC
Marque	Kathrein
Modèle	VOS 43RA
Catégorie	Récepteur / Amplificateur
Dimensions	184 x 134 x 63 mm
Poids	1,7 kg
Alimentation	230 V CA, 50/60 Hz
Consommation électrique	6 W (sans retour) / 6,5-8 W (avec retour)
Plage de fréquences (voie aller)	85-1006 MHz
Gain (voie aller)	34/40 dB (commutable)
Ondulation d'amplitude	±1 dB
Plage de réglage atténuation	0-20 dB
Plage de réglage correcteur	0-20 dB
Plage de fréquences (voie retour)	5-65 MHz
Gain (voie retour)	-1/28 dB (commutable passif/actif)
Impédance entrée/sortie	75 Ω
Prise de contrôle sortie	-20 dB
Prise de contrôle entrée	-20 dB
Témoin de fonctionnement	LED verte
Classe de protection	IP 50
Température de fonctionnement	-20 à +55 °C
Matériau du boîtier	Plastique moulé avec connecteurs F
Conformité	EN 60728-11, EN 50083-2, EN 60065
Accessoires optionnels	Correcteur ERZ 120, Parafoudre KAZ 12
Entretien et nettoyage	Débrancher avant nettoyage ; ne pas utiliser de liquides ; essuyer avec un chiffon sec
Consignes de sécurité	Montage par personnel agréé ; débrancher avant intervention ; ne pas exposer à l'eau
Réparabilité	Pièces détachées disponibles via distributeur agréé ; réparation par professionnel

FOIRE AUX QUESTIONS - VOS 43RA KATHREIN

Comment installer l'amplificateur VOS 43RA ?

L'installation doit être effectuée par un personnel agréé. Débranchez la fiche secteur avant tout montage. Utilisez des connecteurs F conformes à la norme EN 61169-24. Fixez l'appareil avec des vis de diamètre max 4,5 mm dans un environnement intérieur non humide.

Quels sont les réglages disponibles sur l'amplificateur ?

L'appareil permet de régler l'atténuation (0-20 dB) et la préaccentuation (0-20 dB) sur les voies aller et retour. Des straps enfichables permettent de commuter l'atténuation inter-étages (0/6 dB) et la préaccentuation inter-étages (0/6 dB). Les réglages sont imprimés à l'intérieur du couvercle.

Comment activer ou désactiver le retour actif ?

Le retour actif/passif est commutable par straps enfichables. En position passive, le gain est de -1 dB ; en position active, le gain est de 28 dB. Consultez le schéma fonctionnel au dos du boîtier.

Que faire si la LED verte ne s'allume pas ?

Vérifiez que l'appareil est branché sur une prise secteur 230 V fonctionnelle. Si la LED reste éteinte, contactez un technicien agréé. Ne pas ouvrir le boîtier vous-même.

Quelle est la plage de température de fonctionnement ?

L'amplificateur fonctionne de -20 °C à +55 °C. Évitez les températures extrêmes et l'humidité.

Comment brancher les câbles coaxiaux ?

Utilisez des connecteurs F de qualité. Le diamètre du conducteur interne ne doit pas dépasser 1,2 mm pour éviter d'endommager les connecteurs femelles. Serrez modérément.

L'appareil est-il compatible avec les modems câble ?

Oui, l'amplificateur est conçu pour les réseaux HFC jusqu'à 1006 MHz et permet jusqu'à 24 raccordements modem dans une structure en étoile.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil du secteur avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de liquides, de solvants ou de produits abrasifs.

Où trouver les pièces de rechange ?

Les pièces détachées (correcteur ERZ 120, parafoudre KAZ 12, etc.) sont disponibles auprès des distributeurs agréés Kathrein. Pour toute réparation, faites appel à un professionnel.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive 2002/96/CE (DEEE), déposez-le dans un point de collecte public dédié.

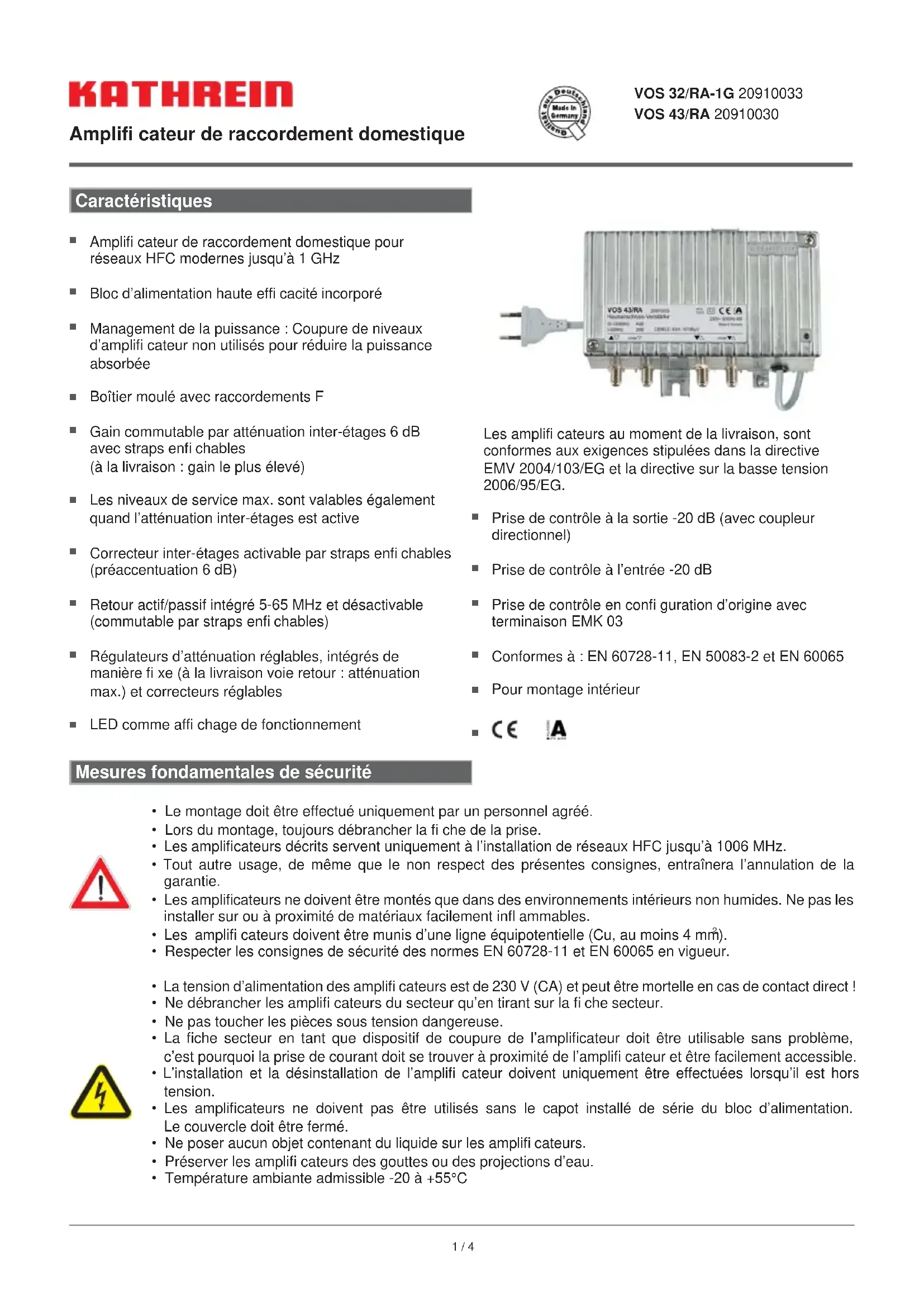

MODE D'EMPLOI VOS 43RA KATHREIN

Amplifi cateur de raccordement domestique pour réseaux HFC modernes jusqu'à 1 GHz
Bloc d'alimentation haute effi cacité incorpore
Management de la puissance : Coupure de niveaux d'amplifi cateur non utilisés pour réduire la puissance absorbée
Boitier moule avec raccordements F
- Gain commutable par atténuation inter-étages 6 dB avec straps enfi chables (à la livraison : gain le plus élevé)
- Les niveaux de service max. sont valables également quand l'atténuation inter-étages est active
- Correcteur inter-étages activable par straps enfi chables (préaccentuation 6 dB)
Retour actif/passif intégré 5-65 MHz et désactivable (commutable par straps enfi chables)
- Régulateurs d'atténuation régables, intégrés de manière fi xe (à la livraison voie retard: atténuation max.) et correcteurs régables
LED comme affi chage de fonctionnement

Les amplifi cateurs au moment de la livraison, sont conformes aux exigences stipulées dans la directive EMV 2004/103/EG et la directive sur laasse tension 2006/95/EG.

• Prise de contrôle à la sortie -20 dB (avec coupler directionnel)
  Prise de contrôle à l'entrée -20 dB
  Prise de contrôle en confi guration d'origine avec terminaison EMK 03
  Conformes à : EN 60728-11, EN 50083-2 et EN 60065
  Pour montage interieur

A

Mesures fondamentales de sécurité

• Le montage doit être effectué uniquement par un personnel/agréé.
  Lors du montage, toujours débrancher la fi che de la prise.
• Les amplificateurs décrits seront uniquement à l'installation de réseaux HFC jusqu'à 1006 MHz.
• Tout autre usage, de même que le non respect des prsentes consignes, entrainera l'annulation de la garantie.
• Les amplificateurs ne doivent être montés que dans des environnementes interieurs non humides. Ne pas les installer sur ou à proximate de matériaux facilement infi ammables.
• Les amplifi cateurs doivent etre munis d'une ligne equipotentielle (Cu, au moins 4mm
• Respecter les consignes de sécurité des normes EN 60728-11 et EN 60065 en vigueur.

• La tension d'alimentation des amplifi cateurs est de 230 V (CA) et peut'être mortelle en cas de contact direct!
• Ne débrancher les amplifi cateurs du secteur qu'en tirant sur la fi che secteur.
• Ne pas toucher les pieces sous tension dangereuse.
• La fiche secteur en tant que dispositif de coupure de l'amplificateur doit etre utilisable sans probleme, c'est pourquoi la prise de courant doit se trouver a proximite de l'amplifi cateur et etre facilement accessible.
• L'installation et la désinstallation de l'amplifiateur doivent uniquement être effectuees lorsqu'il est hors tension.
• Les amplificateurs ne doivent pas etre utilisés sans le capot instalé de série du bloc d'alimentation. Le couvercle doit etre fermé.
• Ne poser aucun objet contenant du liquide sur les amplifi cateurs.
• Préserver les amplifi cateurs des gouttes ou des projections d'eau.
• Température ambiente admissible -20 à +55°C

Réglage de l'amplifi cateur

Pour le réglage, il vous faut un tournevis cruciforme pour retarder le couvercle du boîtier. Les possibités de réglage sont également imprimées à l'intérieur du couvercle du boîtier.

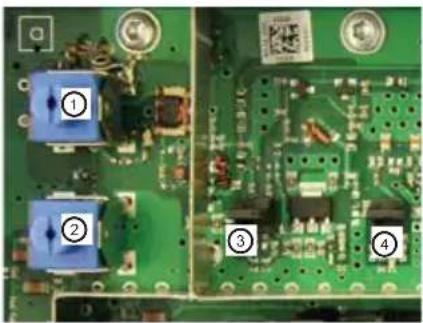

Voie aller

Préaccentuation:0...20 dB
Attenuation: 0...20 dB
Inter-étages Atténuation: 6 dB
Interétages Préaccentuation:6 dB

Voie retour

Preaccentuation:0...20 dB
Attenuation:0...20 dB
Attenuation:0/10 dB

A B C Mode de fonctionnement voie retour : (voir le graphique et le schéma fonctionnel)

Accessoire disponible en option

Correcteur de désaccentuation ERZ 120, BN 272791
Parafoudre KAZ 12, BN 21810002

Montage

Matériel nécessaire au montage :

Dispositifs de fi xation: vis max.: 4,5 mm
- Connecteurs F selon EN 61169-24.

• Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommages.

SchemefonctionnelVOS43/RA

Réseau de distribution domestique standard pour 24 raccordements dans une structure à étoile centrale avec prises modem

Données techniques

Type VOS 32/RA-1G VOS 43/RA
Référence 20910033			20910030
Voie aller
Plage de fréquences MHz 85-1006
Gain (commutable par atténuation inter-étages) dB 26/32 34/40
Ondulation d'amplitude dB ± 1
Plage de réglage régulateur d'atténuation dB 0-20
Plage de réglage correcteur	dB	0-20
Plage de réglage d'atténuation inter-étages (commutable avec strap enfichable)	dB	0/6
Plage de réglage correcteur inter-étages (commutable par strap enfichable)	dB	0/6
Niveau de fonctionnement maximal 1) (60 dB CTB/CSO)platavec préaccentuation inter-étages	dBμV	101/101102/102	107/109107/110
Niveau de service recommendé 1) (66 dB CTB/66 dB CSOPlatavec préaccentuation 6 dB inter-étages	dBμV	98/9599/96	105/105
Facteur de bruit (atténuation inter-étages 0/6 dB)	dB 6/8
Nombre de sorties		1
Voie retour
Plage de fréquences MHz 5-65
Gain (commutable passif/actif)	dB	-1/28 et commutable
Plage de réglage atténuation en entrée de l'amplifi cateur(commutable par strap enfi chable)	dB	0/10
Plage de réglage régulateur d'atténuation (sortie de l'amplificateur)	dB	0-20
Plage de réglage correcteur (sortie de l'amplificateur)	dB	0-20
Facteur de bruit	dB	5
Intensité du niveau d'entrée (CINR : 55 dB)	dBμV/Hz	-6
Plage dynamique (intensité du niveau d'entrée)	dB	19	18
Généralités
Impédance entrée/sortie	Ω	75
Atténuation de réfl exion entrée/sortieVoie aller 2)Voie retard		1820
Connexions HF		Connecteur F
Prise de contrôle sortie avec coupleur directionnel (5-1006 MHz)	dB -20
Prise de contrôle entrée (5-1006 MHz)	dB -20
Tension nominale d'entrée	\(V_{CA}\)	230 (50/60 Hz)
Puisance absorbée (sans/avec retour)	W	6	6,5/8
Témoin de fonctionnement		LED verte
Classe de protection/Degré de protection (selon EN 60529)		II/IP 50
Classification selon KDG 1 TS 140		C(3,2)	C(4,3)
Plage de températures	°C	-20 à +55
Dimensions	mm	184 x 134 x 63
Unité d'emballage/Poids	u./kg	1 (10)/1,7

1)Suvant EN 60728-3 ; grille CENELEC 41 porteuses ; niveaux valables éqallément avec l'atténuation inter-étages activée
21Suivant EN 60728-3 (catégorie B) ; à partir de 40 MHz ≥ 18 dB -1,5 dB/octeave

Les apparueils electroniques ne font pas partie des déchets domestiques et doivent a ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.

Veuillez remetre cet appeareil, lorsqu'il sera hors d'usage, a un point de collecte public specialement prevu a cet effet.

936.4661/-/VKDF/1113/FR - Sous réserve de modifi cations
