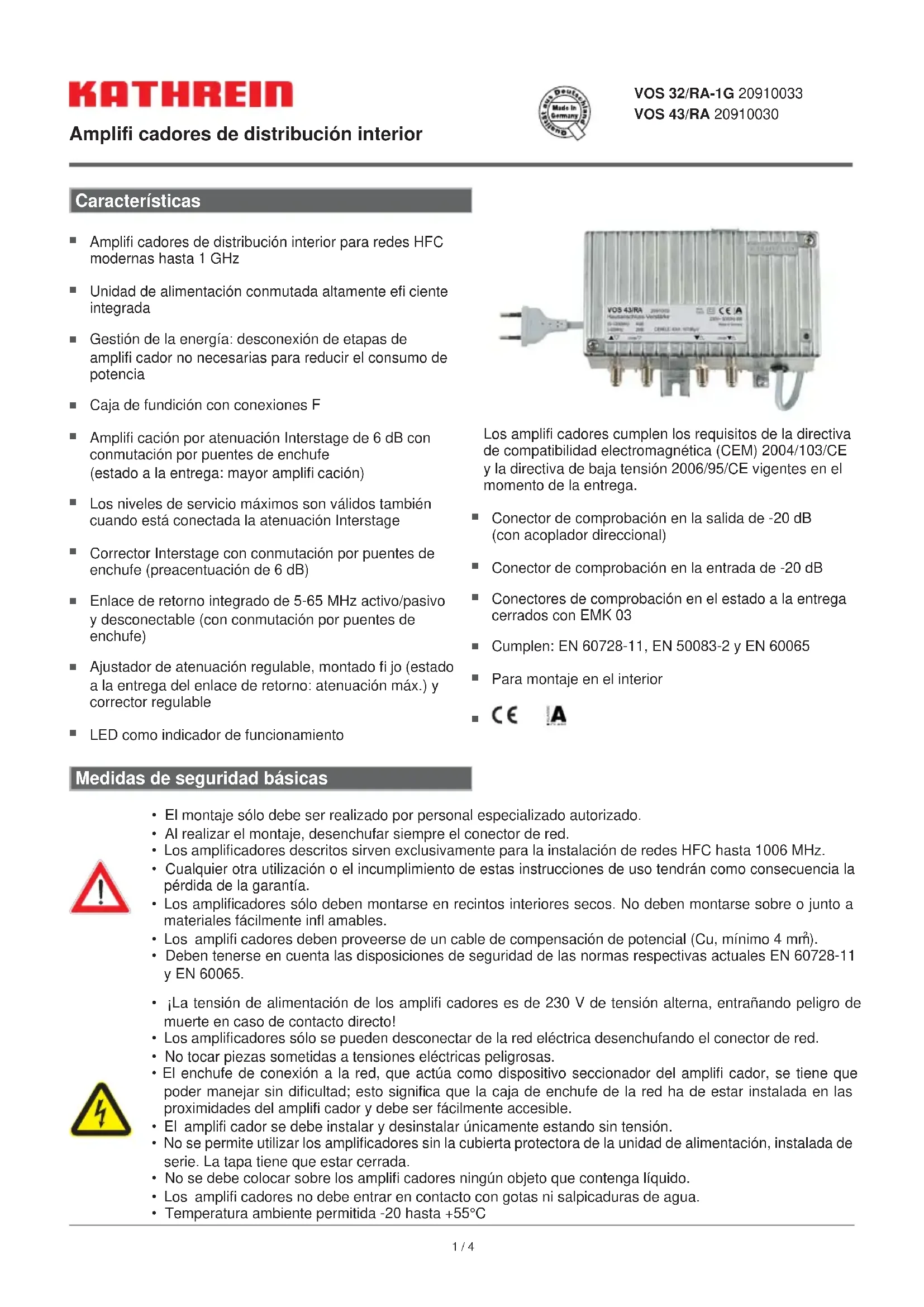

VOS 43/RA 20910030 Amplifi cadores de distribución interior Características

• ¡La tensión de alimentación de los amplifi cadores es de 230 V de tensión alterna, entrañando peligro de muerte en caso de contacto directo!

• Los amplifi cadores sólo se pueden desconectar de la red eléctrica desenchufando el conector de red.

• No tocar piezas sometidas a tensiones eléctricas peligrosas.

• El enchufe de conexión a la red, que actúa como dispositivo seccionador del amplifi cador, se tiene que poder manejar sin difi cultad; esto signifi ca que la caja de enchufe de la red ha de estar instalada en las proximidades del amplifi cador y debe ser fácilmente accesible.

• El amplifi cador se debe instalar y desinstalar únicamente estando sin tensión.

• No se permite utilizar los amplifi cadores sin la cubierta protectora de la unidad de alimentación, instalada de serie. La tapa tiene que estar cerrada.

• No se debe colocar sobre los amplifi cadores ningún objeto que contenga líquido.

• Los amplifi cadores no debe entrar en contacto con gotas ni salpicaduras de agua.

• Temperatura ambiente permitida -20 hasta +55°C Medidas de seguridad básicas

• El montaje sólo debe ser realizado por personal especializado autorizado.

• Al realizar el montaje, desenchufar siempre el conector de red.

• Los amplifi cadores descritos sirven exclusivamente para la instalación de redes HFC hasta 1006 MHz.

• Cualquier otra utilización o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la pérdida de la garantía.

• Los amplifi cadores sólo deben montarse en recintos interiores secos. No deben montarse sobre o junto a materiales fácilmente infl amables.

• Los amplifi cadores deben proveerse de un cable de compensación de potencial (Cu, mínimo 4 mm

• Deben tenerse en cuenta las disposiciones de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065.

Amplifi cadores de distribución interior para redes HFC modernas hasta 1 GHz

Unidad de alimentación conmutada altamente efi ciente integrada

Gestión de la energía: desconexión de etapas de amplifi cador no necesarias para reducir el consumo de potencia

Caja de fundición con conexiones F

Amplifi cación por atenuación Interstage de 6 dB con conmutación por puentes de enchufe (estado a la entrega: mayor amplifi cación)

Los niveles de servicio máximos son válidos también cuando está conectada la atenuación Interstage

Corrector Interstage con conmutación por puentes de enchufe (preacentuación de 6 dB)

Enlace de retorno integrado de 5-65 MHz activo/pasivo y desconectable (con conmutación por puentes de enchufe)

Ajustador de atenuación regulable, montado fi jo (estado a la entrega del enlace de retorno: atenuación máx.) y corrector regulable

LED como indicador de funcionamiento

Conector de comprobación en la salida de -20 dB (con acoplador direccional)

Conector de comprobación en la entrada de -20 dB

Conectores de comprobación en el estado a la entrega cerrados con EMK 03

Para montaje en el interior

Los amplifi cadores cumplen los requisitos de la directiva de compatibilidad electromagnética (CEM) 2004/103/CE y la directiva de baja tensión 2006/95/CE vigentes en el momento de la entrega.2 / 4 Montaje Accesorios disponibles opcionalmente

Corrector de desacentuación ERZ 120, BN 272791

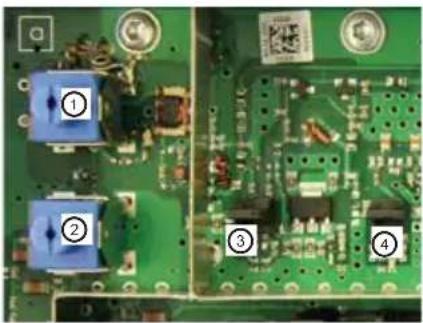

Descargador de corriente de rayos KAZ 12, BN 21810002 Ajuste del amplifi cador Para efectuar el ajuste se necesita un destornillador de cabeza ranurada en cruz para retirar la tapa de la caja. Las posibilidades de ajuste también están impresas en la tapa de la caja.

Preacentuación: 0…20 dB

Interstage → Atenuación: 6 dB

Interstage → Preacentuación: 6 dB Enlace de retorno

Preacentuación: 0…20 dB

Atenuación: 0/10 dB A B C Modo de servicio del enlace de retorno: (véase gráfi co y diagrama de bloques)

A B C aktiv passiv aus VOS 43/RA activopasivo off Sala de convecciones3 / 4 Diagrama de bloques VOS 43/RA Ejemplo de conexión VOS 43/RA

ESM 30(ESM 40)KAZ 12

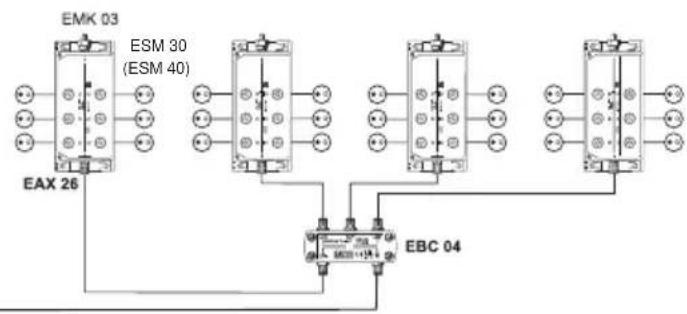

Red de distribución interior estándar para 24 conexiones en estructura de estrella central con cajas de enchufe para módem Para el montaje se requiere:

• Medios de fi jación: Tornillos, máx. Ø: 4,5 mm

• Conector F según norma EN 61169-24.

• En caso de conductores interiores del cable de diámetro superior a 1,2 mm o bien si existe rebaba, pueden resultar dañados los conectores hembra de los aparatos.

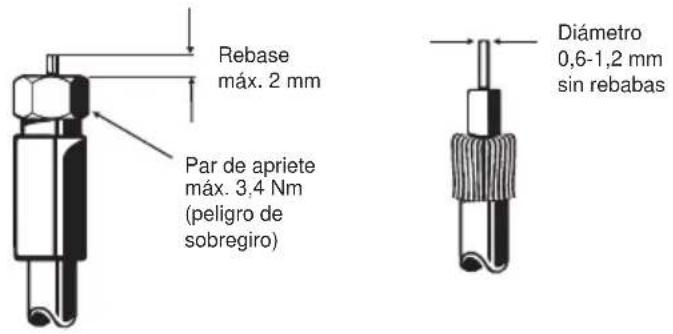

Rebase máx. 2 mm Par de apriete máx. 3,4 Nm (peligro de sobregiro) Diámetro 0,6-1,2 mm sin rebabas AtenuaciónAtenuaciónAtenuaciónAtenuaciónPreacentuaciónPreacentuaciónPreacentuaciónEntradaSalida Prueba 2Prueba 1(opcional)Punto de inter-conexión936.4661/-/VKDT/1013/ES - Datos técnicos sujetos a modifi caciones. Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Strasse 1 - 3 • Apartado Postal 100 444 • 83004 Rosenheim • ALEMANIA • Teléfono [phone] • Fax [phone] ¡Todos los datos indicados son valores típicos! Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos. Una vez termine la vida útil de este aparato, entréguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo. Datos técnicos Tipo VOS 32/RA-1G VOS 43/RA Ref. 20910033

Enlace de avance Rango de frecuencias MHz 85-1006 Amplifi cación (por conmutación por atenuación Interstage) dB 26/32 34/40 Ondulación de amplitud dB ± 1 Margen de ajuste del regulador de atenuación dB 0-20 Margen de ajuste del corrector dB 0-20 Margen de ajuste de atenuación Interstage (con conmutación por puente de enchufe) dB 0/6 Margen de ajuste del corrector Interstage (con conmutación por puente de enchufe) dB 0/6 Nivel de servicio máximo ¹

(66 dB CTB/66 dB CSO) plano con preacentuación Interstage de 6 dB dBμV 98/95 99/96 105/105 Cifra de ruido (atenuación Interstage 0/6 dB) dB 6/8 Cantidad de salidas 1 Enlace de retorno Rango de frecuencias MHz 5-65 Amplifi cación (conmutable a pasivo/activo) dB -1/28 y desconectable Margen de ajuste de atenuación en la entrada del amplifi cador (con conmutación por puente de enchufe) dB 0/10 Margen de ajuste del regulador de atenuación (salida del amplifi cador) dB 0-20 Margen de ajuste del corrector (salida del amplifi cador) dB 0-20 Cifra de ruido dB 5 Densidad de nivel de entrada (CINR: 55 dB) dBμV/Hz -6 Margen dinámico (densidad de nivel de entrada) dB 19 18 Aspectos generales Impedancia entrada/salida Ω 75 Pérdida por refl exión entrada / salida Enlace de avance ²

Enlace de retorno dB 18

Conexiones HF Conector F Conector de comprobación - salida con acoplador direccional (5-1006 MHz) dB -20 Conector de comprobación - entrada (5-1006 MHz) dB -20 Tensión nominal de entrada V

230 (50/60 Hz) Consumo de potencia (sin/con retorno) W 6 6,5/8 Indicador de funcionamiento LED verde Clase de protección/grado de protección (según EN 60529) II/IP 50 Clasifi cación según KDG 1 TS 140 C(3.2) C(4.3) Gama de temperaturas °C -20 a +55 Medidas mm 184 x 134 x 63 Unidad de embalaje/peso Un./kg 1 (10)/1,7

Según la norma EN 60728-3; trama CENELEC de 41 portadoras; los valores de nivel son válidos también con atenuación Interstage conectada

Según EN 60728-3 (categoría B); a partir de 40 MHz ≥ 18 dB -1,5 dB/octava1 / 4
