Tipo de producto	Convertidor audio/vídeo
Marca	Kathrein
Modelo	UFO 394
Dimensiones (L x A x Al)	12 x 8 x 3 cm
Peso	200 g
Alimentación	5 V CC, adaptador de corriente incluido
Consumo eléctrico	2,5 W
Entradas de vídeo	Compuesto (RCA), S-Video
Salidas de vídeo	Compuesto (RCA), S-Video
Entradas de audio	Estéreo RCA (izquierda/derecha)
Salidas de audio	Estéreo RCA (izquierda/derecha)
Frecuencias compatibles	PAL, SECAM, NTSC (detección automática)
Funciones principales	Conversión de señales de audio/vídeo analógicas, aislamiento galvánico
Mantenimiento y limpieza	Limpiar con un paño suave y seco, no usar productos químicos
Seguridad	Usar solo el adaptador suministrado, no exponer a la humedad o temperaturas extremas
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles; se recomienda reparación por un profesional

Preguntas frecuentes - UFO 394 KATHREIN

¿Cómo conectar el convertidor UFO 394?

Enchufe el adaptador de corriente, luego conecte los cables de audio/vídeo de su fuente a las entradas correspondientes y las salidas a su televisor o proyector.

¿Qué tipos de señales de vídeo soporta el UFO 394?

Soporta los estándares PAL, SECAM y NTSC con detección automática.

¿Puedo conectar un dispositivo con salida HDMI?

No, el UFO 394 solo acepta entradas analógicas (RCA compuesto y S-Video). Para HDMI, use un adaptador adicional.

¿Qué hacer si la imagen es inestable o en blanco y negro?

Asegúrese de que el estándar de vídeo de su fuente coincida con el del receptor. El UFO 394 detecta automáticamente, pero puede cambiar manualmente entre PAL/NTSC mediante un interruptor (si está presente).

¿Cómo limpiar el convertidor?

Use un paño suave y seco. Evite cualquier producto líquido o abrasivo.

¿El convertidor se calienta normalmente?

Sí, un ligero calor durante el funcionamiento es normal. Asegure una buena ventilación alrededor del dispositivo.

¿Puedo conectar auriculares a la salida de audio?

No, las salidas de audio son de nivel de línea (RCA) diseñadas para un amplificador o entrada de televisor. Se necesitaría un adaptador amplificado para auriculares.

¿Qué significa el indicador luminoso?

Un indicador verde indica que el dispositivo está encendido. Si parpadea, puede indicar un problema con la señal de entrada.

¿El UFO 394 es compatible con una televisión digital?

Convierte señales analógicas para visualización analógica. Para una televisión digital, necesitará un convertidor analógico-digital adicional.

¿Dónde encontrar el manual de usuario completo?

El manual está disponible para descargar gratuitamente en formato PDF en el sitio notice-facile.com para el modelo UFO 394 de Kathrein.

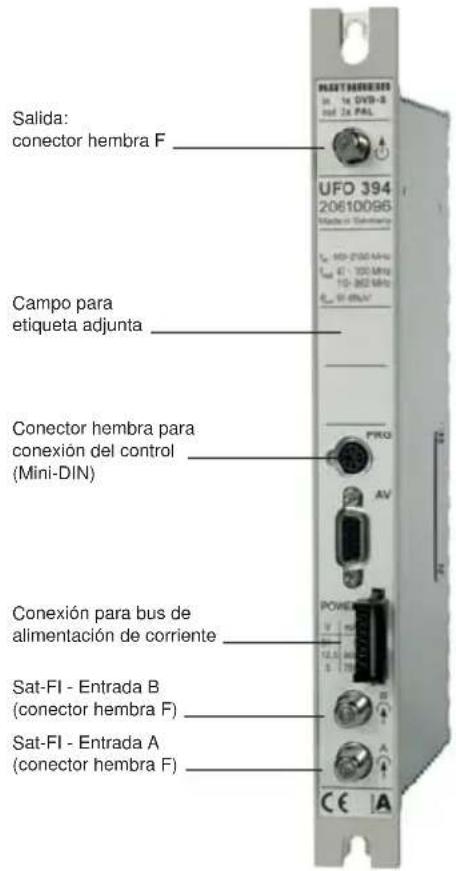

MANUAL DE USUARIO UFO 394 KATHREIN

• Unidad de canales DVB Sat para montaje en las unidades de base/de extensión UFG 3xx o en las unidades básicas UFG 4xx para UFO® compact
• Convierte dos canales de TV o emisoras de radio, procedentes de un transpondedor, en dos canales analógicos de TV PAL
  ● Normas de TV: B/G, D/K o I
• Dos entradas A/B, ajustables a través del mando central (p. ej. para conmutación H/V)
• Todos los parámetros de transmisión esenciales se pueden ajustar por medio del mando central
• Selección directa de los canales de TV o emisoras de radio del transpondedor que se reciben mediante indicación de texto en el visualizador del control
• Reconocimiento automático del formato de pantalla (4:3 o 16:9). Al recibir el formato 16:9 se puede elegir entre conversión Letterbox o Pan & Scan
• Wide-screen signalling (WSS) para reproducción correcta de emisiones en formato 16:9 en televisores 16:9
• Los dos canales de salida se pueden ajustar por separado
• Los niveles de los dos canales de salida se pueden ajustar y desconectar por separado a través del control
• Recepción digital de satélite a través de un amplio margen de tasas de símbolos de 2 a 45 MS/s (SCPC y MCPC)
• Interfaz de audio/vídeo commutable (conector D subminiaturizado de 15 polos) en la unidad de canales Twin-A
• Apto para canales contiguos
• Generación de señales de videotexto y VPS
• Subtítulos de DVB y teletexto
• Desconexión del teletexto y supresión del ticker de noticias (activables por separado)
• Modos de audio: mono, estéreo, dual, dual A, dual B (si se transmiten dos señales de audio distintas bajo un PID de audio)
• Borrado de señal de vídeo para transmisión de un programa de radio en un canal de TV, p. ej. en instalaciones de hoteles (posible en ambos canales; se requiere señal de satélite para generar imagen negra)
• Radiotexto para mostrar el nombre de la emisora o un texto personalizado
• El software se puede actualizar a través de la interfaz del mando
• Common Interface equipable posteriormente con UFZ 394 para alojamiento de dos módulos CA
• Lectura y manejo del menú CAM y selección de los idiomas de subtítulos mediante el OSD de un televisor de prueba

• Versión de software necesaria en el control central: a partir de V 9.30, el software USW 30: a partir de 3.2
• Temperatura ambiente admisible para uso en:
• unidad básica con ventilador (UFG 412): -20 a +50 °C

- unidad de base/de extensión sin ventilador (UFG 3xx): -20 a +40 °C

● Medidas (an x al x fondo) en mm: 265 x 27 x 170

- Unidad de embalaje/peso (pzas./kg): 1/1,0

Tipo Ref.	Gama de frecuencia (MHz)		Nivel de entrada	Tasa de datos de entrada	Relación señal/ruido3) con valoración S/N	Nivel de salida máx./margen de ajuste	Relación portadora de vídeo/audio T1/T2	Consumo de corriente *
	Entrada 950-21501)	Salida 47-100/110-862P	(dBμV) (MS/s) (dB) (dBμV)	(dB) (V/mA)
UFO 39420610096	C	C C	48-85 2-45	60 91/81-91 16/20				5/70012,5/60031/9

^1 Ajustable en pasos de 1MHz y sintonización fi na mediante AFC
^3 Ajustable en trama de canales de 7/8 MHz, ajuste fino en la trama de 50 kHz
^9 Aporte propio de la unidad de canales (57,5 dB para 48 unidades de canales)

* Consumo de corriente con kit para equipamiento posterior de CI, véase el punto 2.4.1.2

2. Instrucciones para el ajuste

La configuración del transcodificador Twin QPSK-PAL UFO 394 se efectúa a través del control central de la unidad básica UFG 3xx. Las siguientes indicaciones tienen validez general:

Para mostrar la versión de software del Bootloader, del control y de la unidad de canales, pulsar simultáneamente las tres teclas «<<», «>>» y «?»
■ Seleccionar el parámetro deseado con la tecla del cursor «→» o «←»
■ El parámetro seleccionado parpadea
Para seguir pasando un parámetro variable, pulsar las teclas Up-/Down-Scroll («+»/«-»)
Para entrar la frecuencia Sat y la velocidad de símbolos se simplifica el ajuste entrando por separado cada parte decimal. Para ello, seleccione primero el parámetro correspondiente con las teclas del cursor «→» o «←» y pulse entonces simultáneamente las teclas «→» y «←». Ahora se puede activar la parte decimal deseada con una de las teclas del cursor.
Se puede modificar la parte decimal correspondiente con las teclas de scroll.
Se vuelve al modo de funcionamiento normal pulsando al mismo tiempo las teclas de cursor «→» y «←»
Para obtener más información sobre un parámetro seleccionado, pulsar la tecla «?»
La memorización de datos nuevos de la unidad de canales con la tecla roja de memoria se debe efectuar sólo cuando el módulo ha finalizado exitosamente el proceso de adquisición y se muestran los canales encontrados en el visualizador. Si las modificaciones de los ajustes no se memorizan, la unidad de canales vuelve a sus parámetros originales después de unos 10 minutos. El tiempo de almacenamiento a partir de accionar la tecla de memoria «M» es de unos 3 segundos.

2.1 Elección de la entrada de señal y de la unidad Twin

Elegir el parámetro «Unidad Twin».

Conmutación al indicador de la unidad Twin deseada con «<<» o «>>».

Tras pulsar la tecla «□» aparece el submenú con:

■ La designación del tipo de módulo, incl. la indicación de la unidad Twin activada por el control
■ La indicación de la entrada «A/B» utilizada para ambas unidades Twin I y II – conmutación entre A y B a través de las teclas de scroll
■ Selección de la señal DiSEqC™ la cual debe ser enviada a través del conector hembra HF «B»

Vuelta al menú principal con tecla del submenú «□».

2.2 Selección de la frecuencia de entrada

Seleccionar el parámetro «Frecuencia de entrada» y ajustar en pasos de 1 MHz entre 950 a 2150 MHz (con las teclas de scroll o con cifras)

Tras pulsar la tecla «□» aparece el submenú con:

***	UFO 394-I	***
SNR	11dB	CR 3/4
BER	1,0E-0,6

■ La designación del tipo de módulo
La relación señal/ruido SNR y la Code-Rate (CR) de la señal recibida determinada por el equipo
■ la velocidad de transmisión de bits de errores BER correspondiente a la SNR

Vuelta al menú principal con tecla del submenú «□».

2.3 Selección de la tasa de símbolos de entrada

Seleccionar el parámetro «Tasa de símbolos».

Ajustar la tasa de símbolos deseada entre 2,000 y 45,000 MS/s. El ajuste se realiza con las teclas de scroll o con cifras.

2.4 Selección entre emisora de radio o canal de TV

Seleccionar el parámetro de selección «Ra/TV». Ajustar el modo de recepción con las teclas de scroll.

Después de pulsar la tecla «□» aparece el submenú de los ajustes de características:

2.4.1 Selección de los ajustes de características

2.4.1.1 Teletexto

Aquí se puede activar o desactivar la inserción del teletexto.

2.4.1.2 Módulo Common Interface (esta opción del menú aparece sólo con el UFZ 394 insertado)

El consumo de corriente de la combinación de UFO 394 con UFZ 394 y dos módulos CA Alphacrypt posee los siguientes valores:

$$ 5 \mathrm{V} \rightarrow 1, 1 \mathrm{A}; 1 2, 5 \mathrm{V} \rightarrow 6 5 0 \mathrm{mA}; 3 1 \mathrm{V} \rightarrow 9 \mathrm{mA} $$

La ranura superior tiene el número 2, la ranura inferior el 1.

Aquí se selecciona la ranura de módulo CA del UFZ 394 a través del cual debe efectuarse la descodifi cación del canal. Alcanzar el submenú para el ajuste de módulo UFZ 394 (sólo Twin 1).

A través del menú de ranura se selecciona el módulo CA, a través del cual se deben mostrar las informaciones en la tercera línea.

*** CI-OSD ***
Teclas de control:
+, -, <, >, M, <-

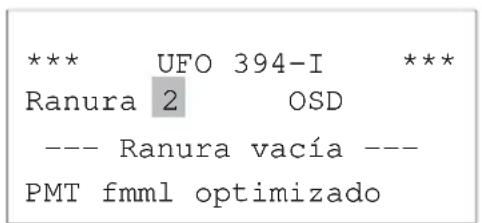

*** UFO 394-I *** Ranura 2 OSD --- Ranura vacía --- PMT fmml optimizado

*** UFO 394-I ***
Ranura 2 OSD
--- Ranura vacía ---
PMT fmml optimizado

2.4.1.3 Módulo Common Interface

*** UFO 394-I ***
Teletexto on CI 1
Radiotexto auto
LBA on CNI 0000h

*** Radiotexto *** abcdefghijklmnopqrstuvwxyz

En el menú OSD se activa el On Screen Display de la tarjeta Smartcard. Aquí aparece la salida a través de la señal PAL del Twin 2.

En la tercera línea de esta vista se visualiza el nombre del módulo o bien si hay insertado un módulo.

Este menú sólo está activo cuando en Twin 1 y Twin 2 está indicada la misma ranura para la descodificación del canal (descodificación múltiple a través de un CAM).

Los módulos Conditional Access (CAM) gestionan una lista de los canales a descodifi car (en forma de los llamados CA-PMT). Esta lista se puede transmitir de dos formas distintas en el caso de que un módulo CA deba descodifi car varios canales. Sin embargo, no todos los módulos CA dan soporte a los dos tipos de transmisión que se citan en el control UFO® compact o el software USW 30 «Only-Add-Add (oaa)» o bien «First-More-More-Last (fmml)».

Por ello es necesario ajustar por separado el tipo de transmisión a utilizar para cada módulo CA.

Cambio de PMT de «normal» o bien «optimizado»:

De vez en cuando se modifi can determinadas informaciones de gestión que son importante para la descodifi cación de un canal (PMT). Estas informaciones modifi cadas se han de dar a conocer al módulo CA. Un posible método al respecto, que aquí se denomina «normal», consiste en enviar de nuevo al módulo CA las lista de canales completa con las informaciones de gestión actualizadas. Esto funciona con cada módulo CA, pero puede provocar fallos de imagen breves en todos los canales a descodifi car.

Algunos módulos CA dan soporte a la transmisión de las informaciones modificadas de la gestión de un canal individual (actualización de listas), sin influir sobre los restantes canales a descodificar (método «optimizado»). En caso de activación errónea o por descuido de esta opción se pueden producir, sin embargo, fallos de imagen de algunos o de todos los canales a descodificar durante un período indeterminado (p. ej. hasta el rearranque de la unidad de canales).

Con la emisora de radio conectada, se puede visualizar aquí el nombre de dicha emisora en la pantalla:

auto = Nombre del fl ujo de datos DVB de las tablas SI off = No se visualiza ningún nombre edit = Se puede introducir manualmente un nombre

Mediante la tecla «<>> se puede navegar por las letras. La selección se realiza con la tecla «+». La tecla «-» permite borrar los caracteres ya introducidos.

2.4.1.4 Supresión del ticker de noticias

*** UFO 394-I ***
Teletexto on CI 1
Radiotexto auto
LBA on CNI 0000h

Pulsando la tecla del submenú «□» se accede aquí al siguiente menú:

*** UFO 394-I ***
Arriba 0 Abajo 0
Izquierda 0 Derecha 0

Mediante la modificación de las cifras, se pueden insertar opcionalmente barras negras desde arriba, abajo, izquierda o derecha. Esto sirve, p. ej., para la supresión de ticker de noticias.

2.4.1.5 Country Network Identification

*** UFO 394-I ***
Teletexto on CI 1
Radiotexto auto
LBA on CNI 0000h

En los programas que no transmiten ninguna identificación CN, se puede insertar ésta posteriormente.

2.4.2 Selección de un programa de televisión en «TV»

I 1236 MHz 27,5 MS
TV Das Erste deu
Salida C12 244,25MHz
Auto Vol+0dB AV

Seleccionar el nombre del programa (canal) indicado. Seleccionar con las teclas de scroll el canal de TV deseado.

Tras pulsar la tecla de submenú «□» se muestran:

*** UFO 394-I ***
PID de vídeo 0064 unscr
PID de audio 0065 10/1
Subtítulo off

■ La designación del tipo de módulo
■ El PID de vídeo del canal de televisión seleccionado y una indicación de si está codifi cado o no
■ El PID de audio de los sonidos acompañantes de TV seleccionados
■ la cantidad de canales de TV en el transpondedor/cantidad de idiomas del programa de televisión ajustado
La señal de subtítulo: Aquí se puede seleccionar entre teletexto y subtítulos DVB. Con el modo seleccionado y los contenidos de los subtítulos transmitidos se visualizan éstos también en el televisor

Vuelta al menú principal con tecla del submenú «□».

2.4.3 Selección de una emisora de radio en «Ra»

I 1236 MHz 27,5 MS

Ra Bayern 4 Klas deu

Salida C12 244,25MHz

Auto Vol+0dB AV

Seleccionar el nombre del programa (canal) indicado. Seleccionar con las teclas de scroll la emisora de radio deseada.

Atención:

Si en el transpondedor no hay ninguna emisora de radio, aparece la indicación «-no hay servicio de Ra-» y se sigue mostrando el canal de TV seleccionado actualmente.

Luego de pulsar la tecla del submenú «□» se muestran:

*** UFO 394-I ***

PID de vídeo ---- unscr

PID de audio 0066 10/1

Subtítulo off

■ La designación del tipo de módulo
■ El PID de audio de la emisora de radio seleccionada
■ Cantidad de las emisoras de radio en el transponder/cantidad de idiomas de la emisora de radio ajustada actualmente

Vuelta al menú principal con tecla del submenú «□».

2.4.4 Selección del idioma para un programa de TV o de radio

I 1236 MHz 27,5 MS

TV Das Erste deu

Salida C12 244,25MHz

Auto Vol+0dB AV

Si en un programa se transmiten varios idiomas (p. ej. Euronews) se puede seleccionar el idioma deseado con las teclas de scroll

2.5 Selección del canal de salida

I 1236 MHz 27,5 MS

TV Das Erste deu

Salida C12 244,25MHz

Auto Vol+0dB AV

Seleccionar el parámetro «Canal de salida» para la señal PAL.

Ajuste del canal de salida con las teclas de scroll en pasos de 7 y 8 MHz, desde 111,25 MHz hasta 847,25 MHz (según la norma).

Para las normas de TV D/K y I se efectúa la indicación de canal para los canales especiales con «---».

Tras pulsar la tecla de submenú «□» aparece el submenú

«Ajustes especiales de las señales de cable».

2.6 Submenú: ajustes especiales de las señales de cable

Aquí se pueden realizar individualmente todos los ajustes para Twin 1 y Twin 2

2.6.1 Sintonización fi na de la frecuencia

*** UFO 394-I ***

224,25 MHz Norma B/G

HF on Nivel -7

16:9 Letterbox

Seleccionar el parámetro de la frecuencia de salida.

Con las teclas de scroll se puede efectuar un ajuste fino de la posición de frecuencia para la portadora de imagen en pasos de 250 kHz.

2.6.2 Elección de la norma de TV

*** UFO 394-I ***

244,25 MHz Norma B/G

HF on Nivel -7

16:9 Letterbox

En el parámetro «Norma de TV» se pueden seleccionar las normas B/G, D/K y I.

Atención:

B/G: trama de canales de 7 MHz u 8 MHz, portadora de sonido: 5,500 MHz y 5,742 MHz

D/K: trama de canales de 8 MHz, portadora de sonido: 6,5 MHz

I: trama de canales de 8 MHz, portadora de sonido: 6,0 MHz

2.6.3 Conectar y desconectar las señales de salida

*** UFO 394-I ***

244,25 MHz Norma B/G

HF on Nivel -7

16:9 Letterbox

Con el parámetro «HF on/off» se puede conectar o desconectar el canal de salida.

2.6.4 Ajustar un nivel de salida común

*** UFO 394-I ***

244,25 MHz Norma B/G

HF on Nivel -7

16:9 Letterbox

En el parámetro «Nivel de salida» se ajusta el nivel de salida de ambos canales de salida en 40 pasos, continuamente (aprox. 20 dB).

Los límites del margen de ajuste se indican con «Mín» y «Máx».

2.6.5 Elección del formato de pantalla

*** UFO 394-I ***

244,25 MHz Norma B/G

HF on Nivel -7

16:9 Letterbox

Selección del método para recepción del formato de expansión 16:9

Letterbox

■ Pan & Scan (siempre 4:3)

2.7 Selección del modo de audio

I 1236 MHz 27,5 MS

TV Das Erste deu

Salida C12 244,25MHz

Auto

Vol+0dB AV

Seleccionar el parámetro del modo de audio.

Con las teclas de scroll se pueden ajustar los siguientes modos de audio:

«auto», «mono», «estéreo», «dual», «dual A» y «dual B»

Atención:

- en el modo «auto» se ajusta el modo de audio a través de la señal de satélite

- en el modo «dual A» solamente se transmite el audio 1 en recepciones duales

- en el modo «dual B» solamente se transmite el audio 2 en recepciones duales

2.8 Ajuste del volumen

I	1236 MHz	27,5 MS
TV	Das Erste	deu
Salida	C12	244,25MHz
Auto	Vo0 dB	AV

Elegir el parámetro «Volumen».

Efectuar la variación del volumen con las teclas de scroll.

El margen de ajuste va de -3 pasando por 0 hasta +3 dB.

2.9 Modo de servicio de la interfaz AV

I	1236 MHz	27,5 MS
TV	Das Erste	deu
Salida	C12	244,25MHz
Auto	Vol0db	AV

Tras seleccionar el campo «AV» con la tecla de submenú, se presenta la siguiente posibilidad de selección en el submenú:

*** UFO 394 ***

Vídeo interno

Audio externo

«interno»

Las señales de vídeo y de audio están interconectadas internamente en el aparato.

Mediante tensiones de conmutación externas (+12 V), p. ej., de una grabadora de vídeo, se puede conmutar la interfaz AV (interrupción de la vía de señalización interna del aparato).

Ejemplos de aplicación: Servicio con una grabadora o una cámara de vídeo.

«externo»

La vía de señalización interna del aparato está interrumpida, las tensiones de conmutación externas no tienen ninguna influencia sobre las fuentes de señal A/V, ya que éstas no pueden suministrar ninguna tensión de conmutación.

Ambos modos de servicio se pueden seleccionar por separado para vídeo y para audio.

3. Actualización del software

La actualización del software de funcionamiento para la unidad de canales se puede realizar in situ.

Para eso se necesita un PC, un cable de módem nulo para COM 1/2 y un adaptador de interfaz con cable de conexión para la conexión de control del UFO 394.

Esto es suministrado por el centro de distribución respectivo de Kathrein o la representación en cada país.

El programa de actualización y el firmware actual para el módulo se pueden descargar de la página web de la delegación de servicio ESC de Kathrein, bajo «http://www.esc-kathrein.de».

Atención:

La actualización de software se puede realizar durante la recepción de programas. El programa que se recibe actualmente sólo se interrumpe por unos 5 segundos al finanizar la actualización.

Si se retira el modulo o se interrumpe la alimentación eléctrica del módulo durante la actualización, no se produce ningún daño irreparable en el modulo. Solamente es necesario, en este caso, iniciar de nuevo la actualización.

Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos.

Una vez termine la vida útil de este aparato, entreguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo.

Transcoder Twin-DVB QPSK-PAL

UFO 394

20610096
