MANUALE UTENTE UFO 394 KATHREIN

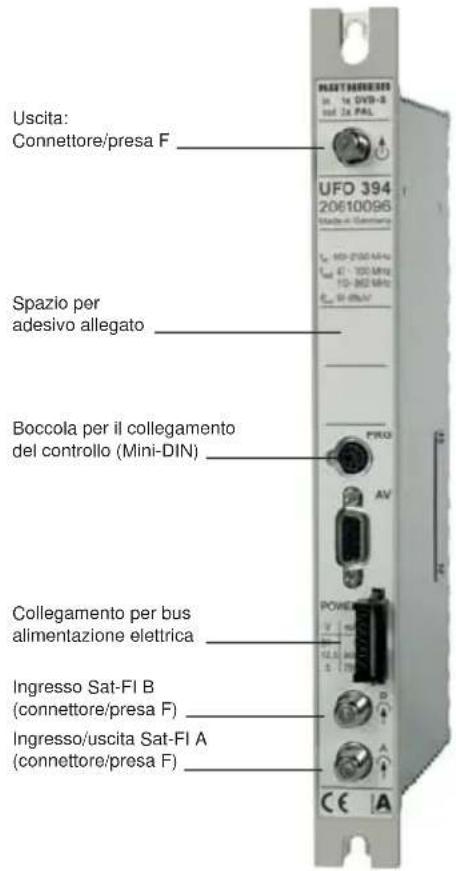

• Gruppo di canali satellitari DVB per l'inserimento nelle unità di base o di estensione UFO® compact UFG 3xx o nelle unità di base UFG 4xx
• Converte due programmi TV o radio da un transponder in due programmi televisivi analogici PAL
  ● Standard TV: B/G, D/K o I
• Due ingressi A/B, regolabili attraverso il controllo centrale (ad es., per la commutazione H/V)
• Tutti i parametri di trasmissione essenziali possono essere impostati attraverso il controllo centrale
• Selezione diretta dei programmi televisivi o radiofonici del transponder ricevuto mediante indicazione di testo sul display del controllo
• Riconoscimento automatico del formato (4:3 o 16:9). Nella ricezione 16:9 possibilità di conversione Letterbox o Pan & Scan
  ● Wide-screen signalling (WSS) per la corretta riproduzione di trasmissioni 16:9 su apparecchi TV 16:9
• I due canali di uscita possono essere regolati indipendentemente l'uno dall'altro
• I livelli dei due canali di uscita sono regolabili e disattivabili separatamente attraverso il controllo
• Ricezione satellitare digitale tramite un ampio campo di velocità dei simboli di 2-45 MS/s (SCPC e MCPC)
• Interfaccia audio/video commutabile (boccola D SubMin a 15 poli) nel gruppo di canali Twin-A
• Compatibile con canali vicini
• Inserimento televideo e VPS
• Sottotitolazione televideo e DVB
• Disattivazione televideo e soppressione nastro continuo (attivabili separatamente)
• Modi audio: mono, stereo, duale/2, duale A, duale B (quando due segnali audio diversi vengono trasmessi con un PID audio)
• Oscuramento del segnale video per la trasmissione di un programma radiofonico in un canale televisivo, per esempio in impianti alberghieri (possibile in entrambi i canali; è necessario il segnale satellitare per la creazione dell'immagine nera)
• Radiotext per la visualizzazione del nome dell'emittente o di un testo definito dall'utente
• Possibilità di aggiornamento del software attraverso l'interfaccia di controllo
• Possibilità di estensione con kit di accessori Common Interface UFZ 394 per l'alloggiamento di due moduli CA
• Lettura e utilizzo del menu CAM e selezione delle lingue dei sottotitoli attraverso l'OSD di un televisore di prova

• Versione software richiesta per il controllo centrale: da V 9.30, del software USW 30: da 3.2
• Temperatura ambiente consentita per l'impiego in:
• unità di base con ventilatore (UFG 412): da -20 a +50°C
• unità di base/di estensione senza ventilatore (UFG 3xx): da -20 a +40 °C
  ● Dimensioni (L x A x P) in mm: 265 x 27 x 170
• Unità d'imballaggio/peso (pz./kg): 1/1,0

TipoCodiced'ordine	Campo di frequenza (MHz)		Livello d'ingresso	Velocità dei dati d'ingresso	Rapporto segnale-rumore3i valutato S/N	Livello di uscita max./campo di regolazione	Rapporto supporto video/audio T1/T2	Corrente assorbita *
	Ingresso 950-21501)	Uscita 47-100/110-862P	(dBμV) (MS/s)	(dB) (dBμV)	(dB) (V/mA)
UFO 39420610096	C	C C	48-85 2-45	60 91/81-91 16/20				5/70012,5/60031/9

¹ Regolabile in passi di 1 MHz e sintonizzazione fi ne tramite AFC
⁴ Regolabile nel reticolo canale 7/8 MHz, sintonizzazione fine nel reticolo 50 kHz
³ Contributo proprio del gruppo di canali (57,5 dB con 48 gruppi di canali)

2. Istruzioni per la regolazione

La regolazione del transcoder Twin QPSK-PAL UFO 394 avviene mediante il controllo centrale dell'unità base UFG 3xx. Valgono in linea di principio le seguenti avvertenze:

Per indicare la versione del software del bootloader, del controllo e del gruppo di canali, premere contemporaneamente i tasti «<<», «>>» e «?»
■ Selezionare il parametro desiderato con i tasti cursore «→» o «←»
■ Il parametro selezionato lampeggia
■ Per modificare un parametro modificabile, utilizzare i tasti di scorrimento su/giù («+»/«-»)
All'inserimento della frequenza satellitare e della Symbol-Rate è possibile inserire separatamente ogni posizione decimale.
A questo scopo, selezionare innanzitutto il parametro con i tasti cursore «→» o «←», quindi premere contemporaneamente i tasti cursore «→» e «←». Ora è possibile inserire la posizione decimale desiderata con i tasti cursore. I tasti di scorrimento consentono di modificare la rispettiva posizione decimale.
Per tornare al modo operativo normale premere di nuovo contemporaneamente i tasti cursore «→» e «←»

■ Per ottenere delle spiegazioni dettagliate relative al parametro selezionato, premere il tasto «?»

Il salvataggio dei nuovi dati del gruppo di canali attraverso il tasto di memorizzazione rosso dovrebbe avvenire soltanto dopo che la cassetta ha completato con successo il ciclo di acquisizione e dopo che sul display sono apparsi i programmi trovati. Nel caso di modifiche alle impostazioni senza averle salvate, il gruppo di canali si imposta di nuovo dopo circa 10 minuti sui rispettivi parametri iniziali. Il tempo di memorizzazione dal momento in cui si preme il tasto Memory «M» è di circa 3 secondi.

2.1 Selezione dell'ingresso del segnale e dell'unità Twin

Selezionare il parametro «Unità Twin».

Commutazione all'indicazione dell'unità Twin con «<<» o «>>».

Dopo aver premuto il tasto «□» viene visualizzato il sottomenu:

■ Denominazione della cassetta inclusa l'indicazione dell'unità Twin che risponde al controllo
■ Indicazione dell'ingresso utilizzato per entrambe le unità Twin I e II Commutazione «A/B» tra A e B con i tasti di scorrimento
■ Selezione del segnale DiSEqC™ da inviare mediante la presa AF «B»
Torna al menu principale con il tasto Sottomenu «□».

2.2 Selezione della frequenza d'ingresso

Selezionare il parametro «Frequenza d'ingresso» e impostarlo in passi di 1 MHz tra 950 e 2150 MHz (con i tasti di scorrimento o i tasti numerici)

Dopo aver premuto il tasto «□» viene visualizzato il sottomenu:

***	UFO 394-I	***
SNR	11dB	CR 3/4
BER	1,0E-0,6

■ Denominazione della cassetta
Rapporto segnale/fruscio e velocità dei codici determinata dall'apparecchio (CR) del segnale ricevuto
■ Tasso di errori bit BER dell'SNR

Torna al menu principale con il tasto Sottomenu «□».

2.3 Selezione della Symbol-Rate in entrata

Selezionare il parametro «Symbolrate».

Regolare la Symbol-Rate desiderata tra 2.000 e 45.000 MS/s. La regolazione avviene con i tasti di scorrimento o i tasti numerici.

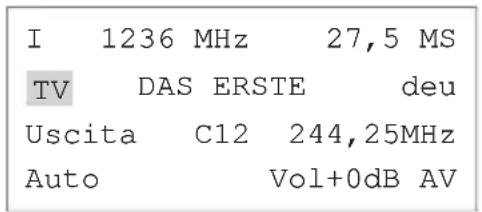

2.4 Scelta tra programma TV o radio

Selezionare il parametro «Ra/TV». Impostare il tipo di ricezione desiderato con i tasti di scorrimento.

Dopo aver premuto il tasto «□» viene visualizzato il sottomenu per le impostazioni funzioni:

2.4.1 Selezione delle impostazioni funzioni

2.4.1.1 Televideo

Qui è possibile attivare e/o disattivare l'inserimento del televideo.

2.4.1.2 Modulo Common Interface (questa voce di menu viene visualizzata solo con UFZ 394 innestato)

La corrente assorbita della combinazione UFO 394 con UFZ 394 e due moduli CA Alphacrypt ha i seguenti valori:

$$ 5 \mathrm{V} \rightarrow 1, 1 \mathrm{A}; 1 2, 5 \mathrm{V} \rightarrow 6 5 0 \mathrm{mA}; 3 1 \mathrm{V} \rightarrow 9 \mathrm{mA} $$

Lo slot superiore ha il numero 2, quello inferiore il numero 1.

Qui viene selezionato lo slot del modulo CA dell'UFZ 394 tramite il quale deve avvenire la decodifi ca del canale. Apertura del sottomenu per l'impostazione del modulo UFZ 394 (solo Twin 1).

Dal menu dello slot si seleziona il modulo CA tramite il quale visualizzare le informazioni nella terza riga.

*** CI-OSD *** Tasti di comando:
+, -, <, >, M, <-

Nel menu OSD viene attivato l'On Screen Display della Smartcard. Qui vengono visualizzate le informazioni sul segnale PAL del Twin 2.

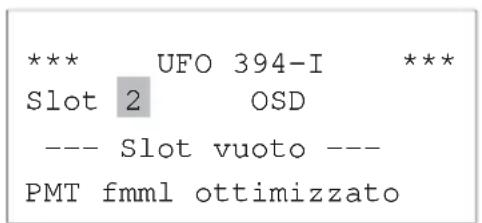

*** UFO 394-I ***
Slot 2 OSD
--- Slot vuoto---
PMT fmml ottimizzato

Nella terza riga di questa schermata viene visualizzato il nome del modulo e/o se un modulo è innestato.

Questo menu è attivo solo se per il Twin 1 e il Twin 2 è stato indicato lo stesso slot per la decodifica del programma (decodifica multipla mediante CAM).

I moduli Conditional Access (CAM) gestiscono un elenco dei programmi da decodificare (sotto forma di cosiddetti PMT CA). Questo elenco, nel caso che un CAM debba decodifi care più programmi, può essere trasmesso in due modi diversi. Tuttavia, non tutti i CAM supportano entrambi i modi di trasmissione citati nel controllo UFO® compact e/o nel software USW 30 «Only-Add-Add (oaa)» e/o «First-More-More-Last (fmml)».

Pertanto, è necessario impostare separatamente il tipo di trasmissione da utilizzare per ogni CAM.

*** UFO 394-I ***
Slot 2 OSD
--- Slot vuoto---
PMT fmml ottimizzato

Cambio PMT «normale» e/o «ottimizzato»:

Di tanto in tanto determinate informazioni di gestione importanti per la decodifica di un programma (PMT) si modificano. Queste informazioni modifi cate devono essere comunicate al CAM. Una possibile procedura, qui definita «normale» consiste nell'iniare l'intero elenco programmi con le informazioni di gestione aggiornate al CAM. Ciò funzione per ogni CAM ma può anche causare per brevi periodi interruzioni del segnale video per tutti i programmi decodifi cati.

Alcuni CAM supportano la trasmissione delle informazioni di gestione modifi cate di un singolo programma (aggiornamento elenco), senza influenzare i restanti programmi da decodificare (procedura «ottimizzata»). In caso di attivazione accidentale o errata di questa opzione, possono verificarsi interruzioni del segnale video di programmi singoli o di tutti i programmi da decodificare per un determinato periodo di tempo (ad es. fino al riavvio del gruppo canale).

2.4.1.3 Modulo Common Interface

*** UFO 394-I ***
Televideo on CI 1
Radiotext auto
LBA on CNI 0000h

Con il trasmettitore radio acceso è possibile visualizzare qui il nome del programma radio sullo schermo:

auto = nome dalle tabelle SI del fl usso di dati DVB off = non viene visualizzato alcun nome edit = è possibile inserire manualmente un nome

*** Radiotext *** abcdefghijklmnopqrstuvwxyz

Il tasto «< >» consente di navigare tra le lettere. La selezione viene effettuata tramite il tasto «+». Il tasto «-» consente di cancellare caratteri già inseriti.

2.4.1.4 Copertura nastro continuo

*** UFO 394-I ***
Televideo on CI 1
Radiotext auto
LBA on CNI 0000h

Premendo il tasto di sottomenu «□» viene aperto il menu seguente:

*** UFO 394-I ***
In alto 0 In basso 0
A sinistra 0 A destra 0

Modificando le cifre è possibile aggiungere a scelta dall'alto, dal basso, a sinistra o a destra barre nere. Ciò serve ad es. per visualizzare le bande continue.

2.4.1.5 Country Network Identification

*** UFO 394-I ***
Televideo on CI 1
Radiotext auto
LBA on CNI 000h

Per i programmi che non inviano alcuna identificazione CN, l'inserimento può avvenire in un secondo momento.

2.4.2 Scelta di un programma televisivo nel modo «TV»

I 1236 MHz 27,5 MS
TV DAS ERSTE deu
Uscita C12 244,25MHz
Auto Vol+0dB AV

Selezionare il nome del programma visualizzato. Selezionare con i tasti di scorrimento il programma TV desiderato.

Dopo aver premuto il tasto sottomenu «□» viene visualizzato quanto segue:

*** UFO 394-I *** PID video 0064 unscr PID audio 0065 10/1 Sottotitoli off

■ Denominazione della cassetta
PID video del programma televisivo selezionato e l'indicazione se il programma è codifi cato o meno
■ PID audio del suono di accompagnamento TV selezionato
■ Numero di programmi televisivi nel transponder/numero di lingue del programma televisivo attualmente impostato
■ Segnale dei sottotitoli: Qui è possibile scegliere tra televideo e sottotitoli DVB. Dopo aver selezionato la modalità e aver inviato i contenuti dei sottotitoli, questi vengono visualizzati sul televisore.

Torna al menu principale con il tasto Sottomenu «□».

2.4.3 Scelta di un programma radiofonico nel modo «Ra»

I 1236 MHz 27,5 MS

Ra Bayern 4 Klas deu

Uscita C12 244,25MHz

Auto Vol+0dB AV

Selezionare il nome del programma visualizzato.

Selezionare con i tasti di scorrimento il programma radio desiderato.

Nota:

Se il transponder non contiene programmi radio, viene visualizzata la dicitura «-Servizio radio assente-» e rimane visualizzato il programma televisivo in onda.

Dopo aver premuto il tasto sottomenu «□» viene visualizzato quanto segue:

*** UFO 394-I ***

PID video ---- unscr

PID audio 0066 10/1

Sottotitoli off

■ Denominazione della cassetta

■ PID audio del programma radio selezionato

■ Numero di programmi radio nel transponder/numero di lingue del programma radio attualmente impostato

Torna al menu principale con il tasto Sottomenu «□».

2.4.4 Scelta di una lingua di un programma televisivo o radio

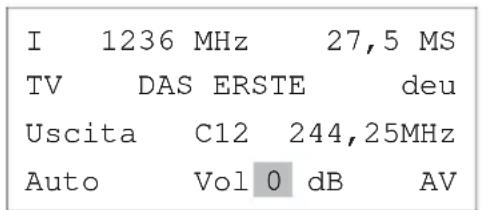

I 1236 MHz 27,5 MS

TV DAS ERSTE deu

Uscita C12 244,25MHz

Auto Vol+0dB AV

Se nel programma vengono trasmesse più lingue (ad es. in «Euronews»), è possibile selezionare la lingua desiderata con i tasti di scorrimento.

2.5 Scelta del canale di uscita

I 1236 MHz 27,5 MS

TV DAS ERSTE deu

Uscita C12 244,25MHz

Auto Vol+0dB AV

Selezionare il parametro «Canale d'uscita» per il segnale PAL.

Impostare il canale d'uscita con i tasti di scorrimento in passi di 7 MHz e/o 8 MHz da 111,25 MHz a 847,25 MHz (a seconda dello standard).

Negli standard TV D/K e l'indicazione del canale avviene nei canali speciali mediante «---».

Dopo aver premuto il tasto sottomenu «□» viene visualizzato il sottomenu «Impostazioni particolari dei segnali cavo».

2.6 Sottomenu: Impostazioni particolari dei segnali cavo

Qui è possibile effettuare tutte le impostazioni singolarmente per Twin 1 e Twin 2

2.6.1 Sintonizzazione fi ne della frequenza

*** UFO 394-I ***

224,25 MHz Norma B/G

HF ON Livello -7

16:9 Letterbox

Selezionare la frequenza d'uscita.

I tasti di scorrimento consentono di sintonizzare l'esatta frequenza della portante video in passi di 250 kHz.

2.6.2 Scelta dello standard TV

*** UFO 394-I ***

244,25 MHz Norma B/G

HF ON Livello -7

16:9 Letterbox

Nel parametro «Standard TV» è possibile selezionare le norme B/G, D/K e I.

Nota:

B/G: reticolo canale 7 MHz e/o 8 MHz, portante audio: 5,500 MHz e 5,742 MHz

D/K: reticolo canale 8 MHz, portante audio: 6,5 MHz

I: reticolo canale 8 MHz, portante audio. 6,0 MHz

2.6.3 Attivazione e/o disattivazione dei segnali di uscita

*** UFO 394-I ***

244,25 MHz Norma B/G

HF on Livello -7

16:9 Letterbox

Il parametro «AF ON/OFF» consente di attivare o disattivare il canale di uscita.

2.6.4 Regolazione livello d'uscita comune

*** UFO 394-I ***

244,25 MHz Norma B/G

HF ON Livello -7

16:9 Letterbox

Il parametro «Livello d'uscita» consente di regolare il livello d'uscita del canale d'uscita in continuo in passi da 40 (circa 20 dB).

I limiti di regolazione sono indicati da «Min» e «Max».

2.6.5 Scelta del formato d'immagine

*** UFO 394-I ***

244,25 MHz Norma B/G

HF ON Livello -7

16:9 Letterbox

Scelta della procedura per la ricezione del formato panoramico 16:9:

Letterbox
■ Pan & Scan (sempre 4:3)

2.7 Scelta modo audio

I 1236 MHz 27,5 MS

TV DAS ERSTE deu

Uscita C12 244,25MHz

Auto Vol+0dB AV

Selezionare il modo audio.

I tasti di scorrimento consentono di selezionare i seguenti modi audio:

• Con «Auto», il modo audio viene regolato mediante il segnale SAT
• Con «Duale A» viene trasmesso solo l'audio 1 nel caso di ricezione duale
• Con «Duale B» viene trasmesso solo l'audio 2 nel caso di ricezione duale

2.8 Regolazione del volume

Selezionare il parametro «Volume».

Modifi care il volume utilizzando i tasti di scorrimento.

Il campo di regolazione va da -3 a 0 fi no a +3 dB.

2.9 Modo operativo dell'interfaccia AV

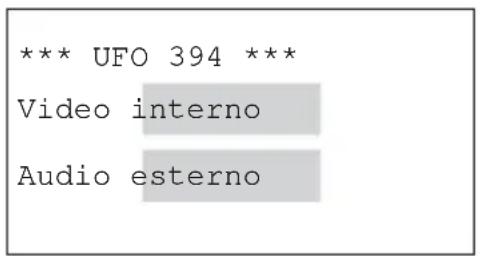

Dopo avere selezionato il campo «AV» con il tasto Sottomenu, viene visualizzata la seguente possibilità di selezione nel sottomenu:

«interno»

I segnali video e audio sono collegati in modo passante all'interno dell'apparecchio.

Attraverso le tensioni di comando esterne (+12 V), per es. da un video-registratore, è possibile commutare l'interfaccia AV (interruzione del percorso del segnale interno all'apparecchio).

Esempi di applicazione: funzionamento con videoregistratore o videocamera.

«esterno»

Il percorso del segnale interno all'apparecchio è interrotto, le tensioni di comando non influiscono sulle fonti di segnale A/V che non sono in grado di fornire tensioni di comando.

Entrambi i modi operativi possono essere selezionati separatamente per il video e l'audio.

3. Aggiornamento del software

È possibile eseguire in loco l'aggiornamento del software funzionale del gruppo di canali.

A questo scopo sono necessari un PC, un cavo modem zero per COM 1/2 e un adattatore d'interfaccia con cavo di collegamento per il sistema di controllo dell'UFO 394.

La fonte di riferimento in proposito è il rispettivo centro vendite Kathrein o il rappresentante di zona competente.

Il programma di aggiornamento e il firmware più aggiornato per la cassetta possono essere scaricati dalla homepage del centro di servizio Kathrein ESC all'indirizzo «http://www.esc-kathrein.de».

Attenzione:

È possibile eseguire l'aggiornamento del software durante la ricezione del programma. Solo al termine dell'aggiornamento, il programma in corso verrà interrotto per circa 5 secondi.

Se, durante l'aggiornamento, si estrae la cassetta e/o si interrompe l'alimentazione di corrente, non si verificano danni permanenti alla cassetta. È tuttavia necessario ripetere l'aggiornamento.

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, bensì in maniera appropriata conformemente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche e elettroniche.

Quando questo apparecchio non servirà più, portarlo presso uno degli appositi centri di raccolta locali.
