MANUALE UTENTE UFO 378/TP KATHREIN

• Gruppo di 8 canali DVB-S(2)/HDTV per l'inserimento nelle unità di base o di estensione UFO® compact UFG 412 o UFG 406 con ventilazione forzata
  ■ Primo gruppo di canali per UFO® compact con elaborazione del segnale completamente digitale (conversione diretta)
  ■ Elevata efficienza energetica, potenza assorbita tip. 25 W
  ■ Per preparare otto transponder DVB-S(2) (SDTV/HDTV) in impianti condominiali
  ■ Converte otto segnali DVB-S(2) modulati QPSK-/8PSK in otto segnali di uscita DVB-C modulati QAM
  Il gruppo di canali completo è alloggiato in una cassetta
  ■ Due ingressi A/B, regolabili attraverso il controllo centrale
  ■ Tutti i parametri di trasmissione essenziali possono essere impostati attraverso il controllo centrale
  Gli otto canali di uscita sono regolabili indipendentemente gli uni dagli altri e disattivabili separatamente attraverso il controllo
  ■ Compatibile con canali vicini
  ■ Processore flusso di trasporto MPEG:
• Per la regolazione di una velocità dei dati di uscita costante (stuffi ng) con correzione PCR
• Con fi Itro dei programmi per nascondere i singoli programmi televisivi e radiofonici (tramite controllo manuale UFG 300 dalla versione software V9.80; regolazione più pratica con USW 30 dall'edizione software V4.1 e UFX 314 ⁵ )
• Per l'adattamento NIT (cavo NIT; tramite il controllo manuale UFG 300 dalla versione software V9.70; USW 30 dall'edizione software V4.0; richiesti anche UFX 314 e USW 30)
• Per l'adattamento CAT (ID operatore ⁵ ) e modifi ca di TSID e ONID (tramite il controllo manuale UFG 300 dalla versione software V9.80; USW 30 dal'edizione software V4.1 e UFX 314)

Dati tecnici

■ Modulatore QAM (ITU J.83 A) per 16/32/64/128/256 QAM (regolazione predefinita: 64 QAM)
■ Processore flusso di trasporto MPEG e modulatore QAM come soluzione FPGA con valori importanti per MER e attenuazione di passaggio
■ Possibilità di aggiornamento del software attraverso l'interfaccia di controllo
- Temperatura ambiente consentita per l'impiego in unità di base con ventilatore (UFG 412, UFG 406): da -20°C a +50°C
■ Edizione software richiesta per il controllo centrale: a partire da V9.70
■ Dimensioni (L x A x P) in mm: 265 x 35 x 170
■ Unità d'imballaggio/peso (pz./kg): 1/1,1

TipoCodiced'ordine	Campo di frequenza(MHz)		Livello d'ingresso 4)	Velocità dei dati d'ingresso	Velocità dei dati di uscita 5)	Modulazione Error Rate MER	Livello di uscita max.	Campo di regolazione livello di uscita	Corrente assorbita tip. max.
	Ingresso950-2150 1)	Uscita47-100/110-862 2)	(dBμV)	(MS/s)	(MS/s)	(dB)	(dBμV)	(dBμV)	(V/mA)
UFO 378/TP20610115			60-110	2-45 (QPSK S1)1-34 (QPSK S2)1-28,9 (8PSK S2)	1,5-7,15 45		91 (QAM 256)85 (QAM 64)	71-91 (QAM 256)65-85 (QAM 64)	5/2000 (2400)12,5/1200 (1700)31/0 (0)

¹⁾ Regolabile in passi di 1 MHz
²⁾ Regolabile nel reticolo canale 8 MHz, sintonizzazione fine nel reticolo 250 kHz
³⁾ Regolabile (stuffi ng)
4) In caso di cablaggio di entrambi gli ingressi (A e B), assicurarsi che la differenza del livello di ingresso sia inferiore a 12 dB
5) Non a partire dall'inizio della fornitura; aggiornamento software per abilitazione delle funzioni ca. fine 2011

Note:

La versione più recente di queste istruzioni per l'uso è reperibile dalla homepage Kathrein all'indirizzo: «www.kathrein.de → Service → Manuali d'istruzione»

Schema a blocchi

Informazioni di sicurezza

Attenzione:

La capacità di condurre corrente degli alimentatori delle unità di base omologate per il funzionamento di UFO 378/TP non è suffi ciente per un allestimento completo con UFO 378/TP.

In linea di massima occorre attenersi a quanto segue:

• La capacità di condurre corrente della rispettiva unità di base non deve essere superata! A tale scopo occorre rispettare i dati sulle targhette e/o i valori massimi di cui alle schede tecniche degli apparecchi utilizzati. L'assorbimento di corrente degli apparecchi varia in base alle condizioni di esercizio.
• Un UFO 378/TP occupa due posizioni nell'unità di base (supporto apparecchi). La posizione a destra vicino ad un UFO 378/TP non deve essere utilizzata per garantire la dispersione del calore (vedere fi gura).
• Ogni UFO 378/TP deve essere utilizzato con un cavo di alimentazione elettrica separato! Il connettore rispettivamente non utilizzato deve essere innestato sul lato apparecchio nell'apposita sede di fissaggio (vedere figura).
  • L'UFO 378/TP può essere utilizzato solo in impianti con ventilazione forzata (ad es. UFG 412, UFG 406).
• Non utilizzare il modulo di sicurezza (BN 1683186). La corrente assorbita dall'UFO 378/TP supera la corrente nominale consentita del modulo di sicurezza. Rimuovere i moduli di sicurezza dalla linea di alimentazione elettrica prima di montarla. L'UFO 378/TP dispone di misure di sicurezza interne.

AVVERTENZA

SUPERFICI

CALDE

NON

TOCCARE

Durante il funzionamento a temperature ambiente elevate, corpo di raffreddamento dell'UFO 378/TP può raggiungere temperature superiori a 70°C. Utilizzando l'impianto in queste condizioni occorre agire con adeguata cautela.

- Se si impiega la testata in ambienti accessibili al pubblico, l'impianto deve essere chiuso con il coperchio frontale. Il coperchio frontale UFZ 412/D è disponibile come optional al numero d'ordine 20610098.

Licenze

Questo prodotto contiene tra l'altro componenti software soggetti a licenze Open Source. I testi delle licenze e il codice sorgente dei programmi sono disponibili all'indirizzo http://www.kathrein.de/gpl/ufocompact/ufo378.

Istruzioni di regolazione

Il transmodulatore a 8 canali DVB-S(2)-QAM (QPSK/8PSK su QAM) viene regolato tramite il controllo manuale UFG 300. Edizione software richiesta per il controllo: a partire dalla versione V 9.70

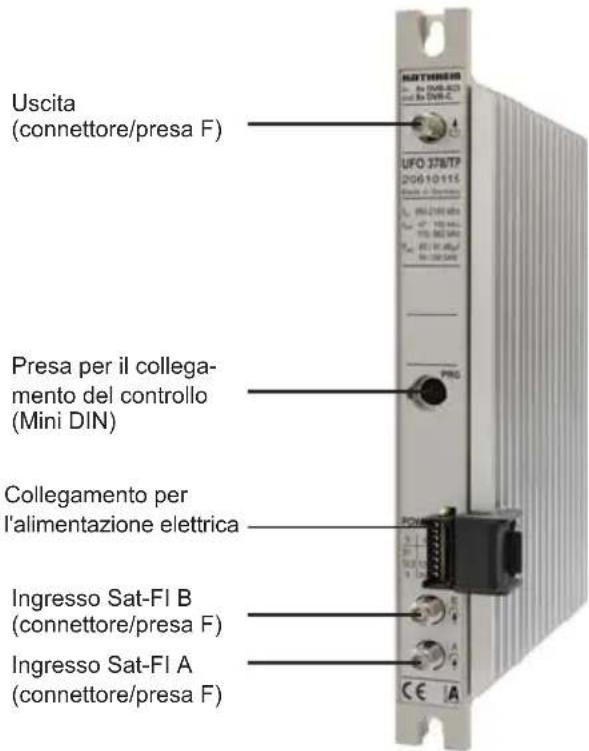

Per effettuare la regolazione collegare il controllo alla cassetta (contiene gruppo canale da 1 a 8).

I tasti di seguito denominati si riferiscono al controllo manuale (vedere le istruzioni per l'uso del controllo manuale UFG 300).

Note: Le impostazioni e i valori numerici illustrati di seguito sono da intendersi come un esempio e non corrispondono necessariamente allo stato di consegna.

Il gruppo di canali desiderato (da 1 a 8) viene selezionato dai tasti «+» e/o «-».

Il parametro desiderato viene selezionato attraverso i tasti «<» e/o «>».

Il parametro selezionato lampeggia nella visualizzazione.

L'impostazione viene effettuata tramite i tasti «+» e/o «-» ed eventualmente con il tasto «Cambia modo di impostazione»

Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu.

L'impostazione viene infine salvata nella cassetta tramite il tasto «M».

Note: In caso di una sconnessione del controllo dalla cassetta senza salvataggio, verranno nuovamente attivate le impostazioni salvate per ultime nella cassetta con il tasto «M» dopo ca. 20 minuti.

La seguente rappresentazione illustra l'aspetto della visualizzazione dopo l'inserimento del controllo:

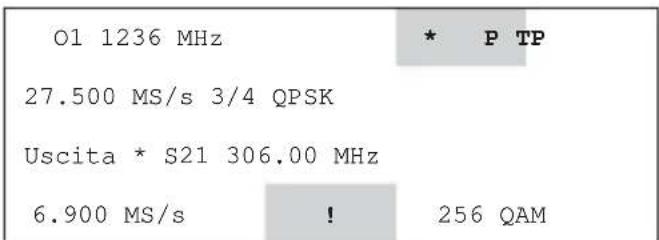

Menu principale (sono rappresentate tutte le icone)

Visualizzazioni

(\*) a sinistra vicino a «TP»:

In caso di errore, rimane visualizzato il messaggio «Funzionamento richiesto non ancora attivato».

Se l'indicatore (*) lampeggia, il gruppo canale non potrà raggiungere il corretto stato di funzionamento.

Ciò può, tra l'altro, avere le cause seguenti:

• regolazione errata della frequenza d'ingresso o della Symbol Rate
  • segnale d'ingresso mancante
• frontend non innestato

a destra vicino a «Uscita»:

L'uscita del gruppo canale è disattivata.

(!) Il punto esclamativo indica che la combinazione della Symbol Rate di uscita impostata e il livello QAM impostato non è sufficiente per elaborare la velocità dei dati d'ingresso (vale a dire che la velocità dei dati di ingresso è superiore alla velocità dei dati di uscita).

• senza filtro dei programmi viene visualizzato un segnale di uscita errato
• con filtro dei programmi è possibile ridurre a sufficienza la velocità dei dati filtrando singoli programmi.
Il punto esclamativo rimane visualizzato e l'utilizzatore deve verificare il corretto funzionamento

(P) a sinistra vicino a «TP»:

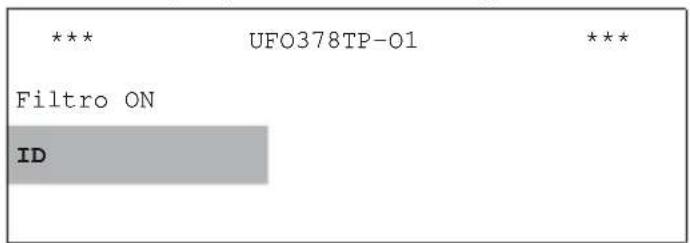

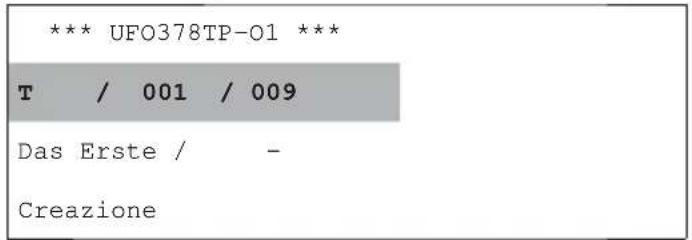

La «P» segnala che il filtro dei programmi è attivo e che i programmi potrebbero essere eliminati dal flusso di trasporto.

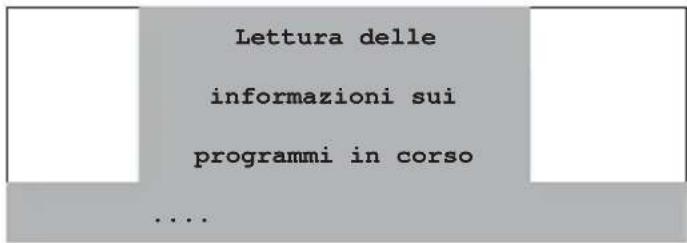

Quando il frontend non è innestato (segnale d'ingresso satellitare non presente) viene visualizzata la seguente schermata:

Menu principale (frontend non innestato)

Menu principale (esempio per DVB-S)

Menu principale (esempio per DVB-S2)

1. Configurazione del gruppo canale

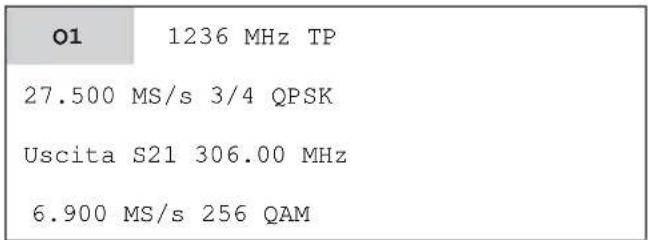

1.1 Scelta del gruppo canale da 1 a 8

L'indicazione si riferisce sempre ad uno degli otto gruppi di canali alloggiati nella cassetta (da O1 a O8). Perciò viene innanzitutto selezionato il gruppo di canali in cui dover effettuare le impostazioni.

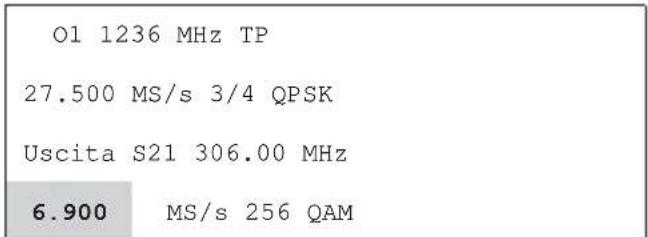

01	1236 MHz	*	TP
27.500 MS/s 3/4 QPSK
Uscita S21 306.00 MHz
6.900 MS/s 256 QAM

Menu principale

I tasti «+» e/o «-» consentono di selezionare il gruppo canale da «O1» a «O8».

1.2 Selezione della boccola d'ingresso

Nel sottomenu del gruppo canale selezionato, è possibile scegliere la boccola A o B utilizzata per l'ingresso. Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu.

Menu principale

Sottomenu del gruppo canale 1

È possibile effettuare le seguenti impostazioni: A o B

1.3 Selezione della frequenza d'ingresso

La frequenza d'ingresso nel gruppo canale attualmente scelto viene selezionata mediante i tasti «<» e/o «>». La frequenza d'ingresso può essere regolata tramite i tasti «+» e/o «-» in continuo da 950 MHz a 2150 MHz in passi di 1 MHz.

01	1236	MHz TP
27.500	MS/s 3/4 QPSK
Uscita	S21 306.00 MHz
6.900	MS/s 256 QAM

O1	1236	MHz TP
27.500 MS/s 9/10 QPSK
Uscita S21 306.00 MHz
6.900 MS/s 256 QAM

Menu principale Menu principale (esempio per impostazione per posizione)

L'inserimento può tuttavia avvenire anche posizione per posizione:

• Premere il tasto «Cambia modo di impostazione» 📄 (avvia la modalità)
• La prima posizione lampeggia e può essere immessa direttamente mediante i numeri della tastiera
• Dopo il primo inserimento, la seconda posizione lampeggia e così via
• Per effettuare una correzione è possibile utilizzare il tasto «Indietro» per saltare di una posizione verso sinistra
• Dopo aver inserito l'ultima posizione, la modalità viene terminata con il tasto «Cambia modo di impostazione»

Note: Occorre sempre selezionare prima la frequenza di ingresso e poi regolare il livello di uscita.

Nel sottomenu della frequenza d'ingresso viene visualizzato l'SNR, il BER attuali e la modalità operativa rilevata automaticamente, DVB-S o DVB-S2 del frontend.

Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu.

01	1236	MHz TP
27.500	MS/s 3/4 QPSK
Uscita	S21 306.00 MHz
6.900	MS/s 256 QAM

Menu principale

** UFO 378TP-O1 **
SNR	--.-dB
BER	--.E---
Standard	----

Sottomenu della «Frequenza d'ingresso» (nessun segnale)

** UFO 378TP-O1 **
SNR	15.2dB
BER	0.0E-00
Standard	DVB-S

Sottomenu della «Frequenza d'ingresso» (segnale presente)

Le indicazioni di SNR, BER e della modalità operativa DVB sono valide solo per il funzionamento regolare con frontend innestato.

Note: Per l'indicazione standard SNR, BER e DVB è necessario che siano impostati tutti i parametri e l'indicatore (*) non deve lampeggiare. Per un funzionamento privo di disturbi dell'impianto è necessario un valore di SNR > 12 dB

1.4 Selezione della Symbol Rate d'ingresso

Menu principale

Menu principale (esempio per impostazione per posizione)
La Symbol Rate d'ingresso viene selezionata con i tasti «<» e/o «>».
Tramite i tasti «+» risp. «-» si può regolare di continuo la Symbol Rate d'ingresso in passi da 0,1 MS/s:
DVB-S1 QPSK da 2,0 MS/s a 45 MS/s
DVB-S2 QPSK da 1,0 MS/s a 34 MS/s
DVB-S2 8PSK da 1,0 MS/s a 28,9 MS/s
Tuttavia, l'inserimento può avvenire anche posizione per posizione con una precisione di 0,001 MS/s:

- Premere il tasto «Cambia modo di impostazione» 📄 (avvia la modalità)

- La prima posizione lampeggia e può essere immessa direttamente mediante i numeri della tastiera

- Dopo il primo inserimento, la seconda posizione lampeggia e così via

- Per effettuare una correzione è possibile utilizzare il tasto «Indietro» per saltare di una posizione verso sinistra

- Dopo aver inserito l'ultima posizione, la modalità viene terminata con il tasto «Cambia modo di impostazione»

Note: La Code Rate (p. es. 3/4) viene rilevata automaticamente, non appena il gruppo canale è innestato sul transponder impostato. Se nella Symbol Rate di uscita viene visualizzato un punto esclamativo «!», è necessario modificare la Symbol Rate di uscita o il livello QAM per garantire il corretto funzionamento.

1.5 Selezione del canale di uscita o della frequenza di uscita

Il canale di uscita viene selezionato con i tasti «<» e/o «>». I tasti «+» e/o «-» consentono di regolarlo da 48 MHz a 96 MHz e da 114 MHz a 858 MHz in passi da 8 MHz.

01 1568 MHz		TP
27.500	MS/s	3/4	QPSK
Uscita	S21	306.00	MHz
6.900	MS/s	256 QAM

Menu principale

**	UFO 378TP-01	**
Frequenza	306.25 MHz
Livello	0
Uscita	ON

Sottomenu della «Frequenza di uscita»

Nel sottomenu del canale di uscita è possibile regolare con precisione la frequenza di uscita in passi di 250-kHz da 47 MHz a 97 MHz e da 113 MHz a 862 MHz. Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu.

1.6 Selezione del livello di uscita

Il livello di uscita viene selezionato con i tasti «<» e/o «>».

Menu principale

Sottomenu della «Frequenza di uscita»

Nel sottomenu del canale di uscita è possibile regolare il livello d'uscita in passi da 40 da livello massimo («0») a minimo («-40»).

Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu. Il livello di uscita viene selezionato con i tasti «<» e/o «>» e regolato con i tasti «+» e/o «-».

1.7 Attivazione o disattivazione dell'uscita

Il canale di uscita viene selezionato con i tasti «<» e/o «>».

Menu principale (uscita 1 attiva)

Sottomenu del «Canale di uscita»

Nel sottomenu del canale di uscita è possibile attivare e/o disattivare l'uscita.

È possibile effettuare le seguenti impostazioni: on o off

Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu. L'uscita viene selezionata con i tasti «<» e/o «>» e regolata con i tasti «+» e/o «-».

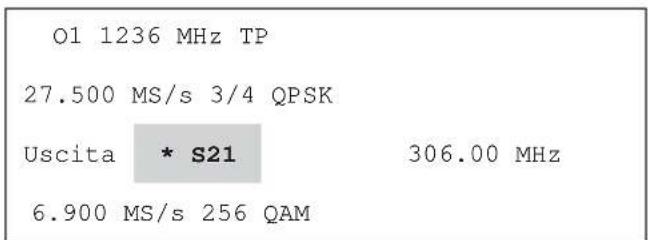

Con l'uscita disattivata viene visualizzato nel menu principale un indicatore (*) a sinistra vicino al canale di uscita.

Se un gruppo di canali (da O1 a O8) non viene utilizzato, il relativo segnale di uscita deve essere disattivato.

1.8 Selezione della Symbol Rate d'uscita

La Symbol Rate d'uscita viene selezionata con i tasti «<» e/o «>».

Menu principale

Tramite i tasti «+» o «-» è possibile impostare la Symbol Rate di uscita in continuo da 1,5 MS/s fino a 7,15 MS/s in passi da 0,001 MS/s. Tuttavia, l'inserimento può avvenire anche posizione per posizione con una precisione di 0,001 MS/s:

• Premere il tasto «Cambia modo di impostazione» 📄 (avvia la modalità)
• La prima posizione lampeggia e può essere immessa direttamente mediante i numeri della tastiera
• Dopo il primo inserimento, la seconda posizione lampeggia e così via
• Per effettuare una correzione è possibile utilizzare il tasto «Indietro» per saltare di una posizione verso sinistra
• Dopo aver inserito l'ultima posizione, la modalità viene terminata con il tasto «Cambia modo di impostazione»

1.9 Selezione del livello QAM

Il livello QAM del segnale di uscita viene selezionato con i tasti «<» e/o «>».

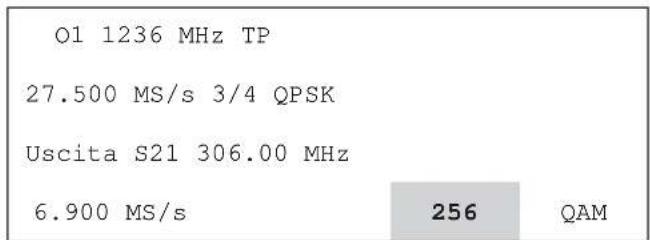

Menu principale

Selezionare il livello QAM desiderato tramite di tasti «+» o «-». È possibile impostare i livelli 16, 32, 64, 128 e 256 QAM.

Note: Quando vi sono più livelli QAM, si consiglia di impostare il livello più basso (tra 256 e 64, ad esempio, impostare 64). Se accanto alla Symbol Rate di uscita viene visualizzato un punto esclamativo «!» (ovvero la velocità dei dati di ingresso è eccessiva per la velocità impostata per i dati di uscita), occorre aumentare la Symbol Rate di uscita o il livello QAM per garantire il corretto funzionamento.

1.10 Selezione del segnale di modulazione per il modulatore QAM

Nel sottomenu del livello QAM viene selezionato il segnale di modulazione (modalità) per il modulatore QAM.

Il livello QAM del segnale di uscita viene selezionato con i tasti «<» e/o «>».

Il tasto «Sottomenu» consente di attivare e di uscire dai sottomenu. La modalità QAM viene selezionata con i tasti «<» e/o «>» e regolata con i tasti «+» e/o «-».

Menu principale

Sottomenu del «Livello QAM»

È possibile effettuare le seguenti impostazioni:

Modalità SAT-Sig

PRBS

CW

Funzionamento normale, il segnale satellitare d'ingresso viene transmodulato. In caso di anomalia nel segnale d'ingresso vengono modulati solo i byte di riempimento (0xFF)

Funzionamento di prova. Il segnale QAM viene modulato con sequenza PRBS-23.

Non è possibile attivare il funzionamento normale con questa impostazione

Funzionamento di prova. Segnale sinusoidale per regolazione del livello con strumenti di misura semplici. Non è possibile attivare il funzionamento normale con questa impostazione

Menu principale (visualizzazione in modalità PRBS)

Sottomenu del «Livello QAM» Impostazione PRBS)

Note: In modalità PRBS è possibile impostare la Symbol Rate di uscita.

La modalità CW può essere utilizzata per la misurazione del livello di uscita con strumenti di misura semplici.

Menu principale (visualizzazione in modalità CW)

Sottomenu del «Livello QAM» (impostazione CW)

1.11 Processore flusso di trasporto: filtro dei programmi

Note: La funzione «Processore flusso di trasporto: filtro dei programmi» è disponibile tramite il controllo manuale UFG 300 dall'edizione software V4.1 e UFX 314.

01	1236	MHz	P	TP
27.500	MS/s		3/4	QPSK
Uscita	S21		306.00 MHz
6.900	MS/s	!	256	QAM

Menu principale

Sottomenu del «Processore flusso di trasporto»

La selezione del modo operativo del filtro dei programmi «Filtro» avviene nel sottomenu TP (Processore flusso di trasporto).

Il processore flusso di trasporto «TP» viene selezionato con i tasti «<» o «>». Per selezionare il sottomenu, invece, è necessario premere il tasto «Sottomenu». Il filtro dei programmi «Filtro» viene selezionato con i tasti «<» o «>» e attivato o disattivato con i tasti «+» o «-». Le possibili impostazioni sono filtro «On» / «Off».

È possibile uscire da questo sottomenu solo se il cursore si trova sul parametro «On / Off».

A tale scopo, è possibile attivare o disattivare il filtro con i tasti «<» o «>». Premere quindi il tasto «Sottomenu» per ritornare al menu principale.

Se si attiva filtro dei programmi «On», in alto a destra del menu principale viene visualizzata una «P».

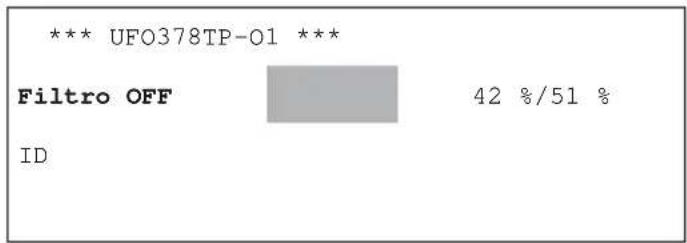

Sottomenu del «Processore fl usso di trasporto»

Se si passa al sottomenu «Filtro»

Per elaborare l'elenco programmi per il filtro dei programmi, è necessario leggere sul parametro «Filtro» nel filtro dei programmi la tabella corrente dei programmi del transponder con il tasto «Sottomenu». In basso comparirà una barra di progresso. Una volta che il gruppo canale ha rilevato queste informazioni, verrà visualizzato il sottomenu di impostazione.

La prima riga visualizza il tipo di programma selezionato, nonché il numero del programma e la quantità di programmi sul transponder.

T = programma TV

R = programma radiofonico

D = servizio dati

N. programma (per es. 001)

/ Quantità (per es. 009)

del programma selezionato

dei programmi nel transponder

La seconda riga visualizza il nome del programma, nonché lo stato del filtro (+ o -).

L'impostazione predefinita dello stato dei programmi visualizzati è «-», vale a dire che i programmi non vengono trasmessi se il filtro programmi è attivato, ma l'elenco programmi non viene elaborato.

Il pulsante «Creazione» nella terza riga avvia la creazione dell'elenco programmi che diventerà attivo.

La selezione dei programmi rilevati viene eseguita con i tasti «+» e «-». Lo stato «+» indica che il programma viene rilevato, mentre lo stato «-» indica che il programma viene eliminato. Il parametro «Stato» viene selezionato con i tasti «<» e/o «>».

Le impostazioni diventano effettive una volta creata la tabella del filtro. A tale scopo, con i tasti «<» o «>» selezionare il parametro «Creazione» e dare il via alla creazione della tabella dei programmi con i tasti «+» o «-».

Note: Il filtro dei programmi può essere editato anche quando è non attivato («OFF»). In questo modo è possibile controllare la funzione o disattivarla temporaneamente senza tempi di attesa o necessità di riprogrammazione. Se l'elenco programmi non è stato elaborato, ma il filtro dei programmi è attivo, viene attivato l'elenco memorizzato precedentemente o, in caso di elenco mancante, non viene trasmesso alcun programma.

Durante la creazione del fi Itro programmi

Note: Con la modulazione QAM, la velocità dei dati massima possibile può essere inferiore alla velocità dei dati ricevuti. In questo caso occorre attivare il fi itro programmi.

Se il filtro dei programmi è attivo, accanto al parametro viene visualizzata una schermata relativa all'assegnazione della velocità dei dati di uscita corrente. Dato che la velocità dei dati può variare in funzione del contenuto del programma, viene visualizzato il valore attuale e il valore massimo.

Note: Vengono visualizzati solo i valori medi che possono variare in funzione del programma. Per garantire un funzionamento senza errori, è necessario pianificare una riserva pari ad almeno il 10-15%, vale a dire che lo sfruttamento della velocità dei dati deve essere pari al massimo all'85-90%.

Per uscire dal sottomenu «Filtro dei programmi» utilizzare il tasto «Sottomenu».

Note: Se il numero massimo di programmi presentati viene superato, viene visualizzato un messaggio di errore.

1.12 Processore flusso di trasporto: modifica degli ID

Note: La funzione «Processore flusso di trasporto: modifica degli ID» è disponibile tramite il controllo manuale UFG 300 dall'edizione software V9.80 o con USW 30 dall'edizione software V4.1 e UFX 314.

Menu principale

Sottomenu del «Processore fl usso di trasporto»

L'impostazione «ID» viene eseguita nel sottomenu TP (processore flusso di trasporto).

Il processore flusso di trasporto «TP» viene selezionato con i tasti «<» o «>». Per selezionare il sottomenu, invece, è necessario premere il tasto «Sottomenu».

La funzione «ID» viene selezionata con i tasti «<» o «>». Per aprire il sottomenu, invece, è necessario premere il tasto «Sottomenu». Se necessario, qui è possibile modificare l'ID operatore, l'ID stream di trasporto e l'ID Original Network.

Sottomenu del «Processore fl usso di trasporto»

Sottomenu di «ID»

1.12.1 ID operatore (OID)

L'impostazione ID operatore «OID» CAT viene eseguita nel sottomenu ID. Con i tasti «<» o «>» selezionare la dicitura «orig» accanto al parametro OID; con i tasti «+» o «-», impostare il valore «edit». Il valore di OID viene visualizzato come valore esadecimale. Nell'impostazione «edit» è possibile modificare il valore. Basta selezionare il valore con il tasto «>». Con i tasti «+» o «-» è possibile modificare il valore corrente in passi di ± 1. In alternativa è possibile selezionare la modalità di impostazione numerica premendo il tasto 🚫. Nella modalità numerica, è possibile modificare ogni numero premendo i tasti «+» o «-» in passi di ± 1. I valori possibili sono compresi tra «00h« e «FFh».

1.12.2 ID stream trasporto (TSID) e ID Original Network (ONID)

Se la velocità dei dati di una corrente trasportata modulata QAM è inferiore alla velocità dei dati della corrente trasportata ricevuta, può essere necessario distribuire i servizi di una corrente trasportata in ingresso su più correnti trasportate in uscita. Durante la ricerca, alcuni ricevitori non riconoscono più tutti i programmi che sono stati originariamente assemblati nella corrente trasportata originale. In questo caso è necessario adattare l'ID stream trasporto «TSID» e/o l'ID Original Network «ONID».

Note: TSID e ONID sono numeri a 16 bit. Con una combinazione univoca di TSID e ONID assegnata una sola volta, è possibile differenziare una corrente trasportata da tutte le altre correnti trasportate all'interno di un sistema DVB-C. Con DVB, ONID descrive di solito il luogo di origine di una corrente trasportata.

Sono disponibili menu per la modifica di TSID e ONID. Questi valori possono essere modificati selezionando la voce «orig» con i tasti «<» o «>» e impostando il valore «edit» con i tasti «+» o «-». I valori TSID e ONID effettivi della corrente trasportata elaborata vengono visualizzati in forma esadecimale. Nell'impostazione «edit» è possibile modificare i valori dei relativi ID. Basta selezionare il valore con il tasto «>». Con i tasti «+» o «-» è possibile modificare il valore corrente in passi di ± 1. In alternativa è possibile selezionare la modalità di impostazione numerica premendo il tasto 🎩. Nella modalità numerica, è possibile modificare ogni numero premendo i tasti «+» o «-» in passi di ± 1. Tutti gli ID vengono immessi in forma esadecimale. I valori possibili sono compresi tra «00h» e «FFh» per OID o tra «0000h» e «FFFFh» per TSID e ONID.

Note:

Solo gli utenti più esperti sono autorizzati a modificare i valori TSID e ONID. Se diversi programmi (servizi) di una corrente di trasporto satellitare vengono distribuiti su più correnti di trasporto QAM, potrebbe accadere che il ricevitore non trovi più automaticamente tutti i programmi, visto che si perde l'univocità della coppia TSID / ONID. In questo caso procedere come descritto di seguito:

• Preferibilmente modificare ONID. Quest'ultimo deve essere possibilmente impostato su un valore compreso tra FF00h e FFEEh. Questo intervallo è riservato all'utilizzo privato e non viene impiegato dai gestori di rete pubblici.
• Se, nonostante l'aggiornamento di ONID, il ciclo di ricerca del programma non viene eseguito in modo corretto, è possibile modificare TSID. In questo caso assicurarsi che tutti gli TSID di un sistema vengano aggiornati in modo da garantire l'univocità per ciascuna corrente di trasporto.

È possibile uscire da questo sottomenu solo se il cursore si trova sul parametro «OID». A tale scopo, è possibile selezionare «OID» con i tasti «<» o «>» e ritornare al menu principale con il tasto «Sottomenu».

2 Nota

Note:

- La descrizione delle funzioni avanzate come ad es. «creazione NIT via cavo», assegnazione del «Logical Channel Number» ecc. si trova nelle istruzioni per l'uso degli elementi di comando necessari UFG 300 e/o USW 30.

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, bensì smaltiti in modo appropriato - conformemente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 27 gennaio 2003 sugli apparecchi elettrici ed elettronici.

Quando questo apparecchio non servirà più, portarlo presso uno degli appositi centri di raccolta locali.

936.4218/-/ZWT/0911/i - Si riservano modifi che dei dati tecnici.
