MANUALE UTENTE VOS 29/RA-1G KATHREIN
■ Amplifi catore per collegamento domestico per reti HFC moderne di fi no a 1 GHz
■ Alimentatore a commutazione ad alte prestazioni
■ Apparecchio completo con amplifi catore di andata, amplifi catore di ritorno, diplexer, attuatori e alimentatore di rete
■ Alloggiamento in ghisa con collegamenti F
■ LED come indicazione di funzionamento
■ Equalizzatore interstage inseribile con ponticelli a innesto (preenfasi 6 dB)
■ Regolatore di attenuazione integrato regolabile (andata e ritorno; stato di consegna ritorno: attenuazione max)
■ Equalizzatore integrato regolabile (andata)
■ Ritorno integrato 5-65 MHz attivo
■ Conforme a: norme EN 60728-11, EN 50083-2 e EN 60065
■ Per il montaggio interno
CE A CLASS

Gli amplifi catori sono conformi ai requisiti validi al momento della fornitura, imposti dalla direttiva EMC 2004/108/CE e dalla direttiva bassa tensione 2006/95/CE.
Misure di sicurezza fondamentali

- Il montaggio deve essere eseguito solo da personale qualificato autorizzato.
- Durante il montaggio disinserire sempre la spina di rete.
- Gli amplificatori descritti servono esclusivamente per l'installazione di reti HFC fino a 1006 MHz.
- Qualsiasi altro utilizzo o la mancata osservanza delle presenti istruzioni per l'uso comporta la perdita della garanzia legale o commerciale.
- Gli amplificatori possono essere montati soltanto all'interno di locali asciutti. Non montare su o nei pressi di materiali facilmente infi ammabili.
- Dotare gli amplificatori di una linea di compensazione del potenziale (Cu, minimo 4 mm 2 ).
- Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 e EN 60065.
- La tensione di alimentazione degli amplificatori corrisponde a una tensione alternata di 230 V e in caso di contatto diretto può rappresentare un pericolo per la vita!
- Gli amplificatori possono essere scollegati dalla rete elettrica soltanto disinserendo la spina di rete.
• Non toccare i componenti sotto tensione. - La spina di rete, in quanto dispositivo di separazione dell'amplificatore, deve essere facilmente utilizzabile, ossia la presa di rete deve trovarsi in prossimità dell'amplificatore ed essere facilmente accessibile.
- L'installazione e la disinstallazione degli amplificatori deve essere effettuata soltanto in assenza di tensione.
- Gli amplificatori non devono essere utilizzati in assenza della copertura di protezione installata di serie. Il coperchio deve essere chiuso.
• Non appoggiare oggetti pieni di liquidi sugli amplifi catori.
• Non esporre gli amplifi catori a gocce o schizzi di acqua.
• Temperatura ambiente consentita da -20 a +55°C

Montaggio
Occorrente per il montaggio:
- Mezzi di fi ssaggio: viti, max. ∅: 4,5 mm
- Spina di collegamento F a norma EN 61169-24.

- In caso di diametri del conduttore interno del cavo superiori a 1,2 mm e/o in presenza di bava, è possibile che le prese dell'apparecchio vengano danneggiate in modo irreparabile.

Montaggio ammesso

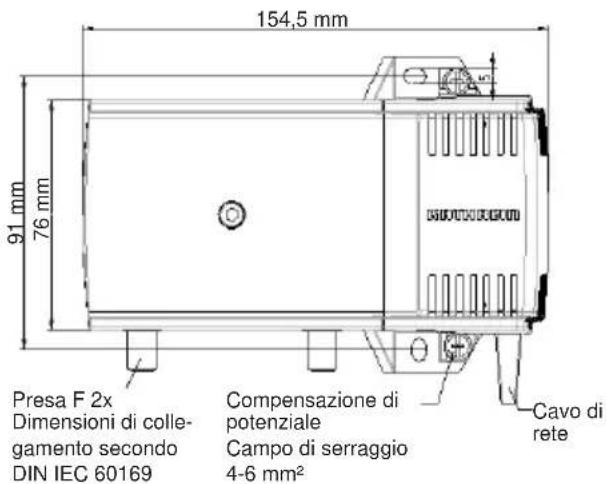

a) Distanze dalle superi ci di delimitazione:
≥ 150 mm
b) Distanze dalle superi ci di delimitazione:
≥ 50 mm

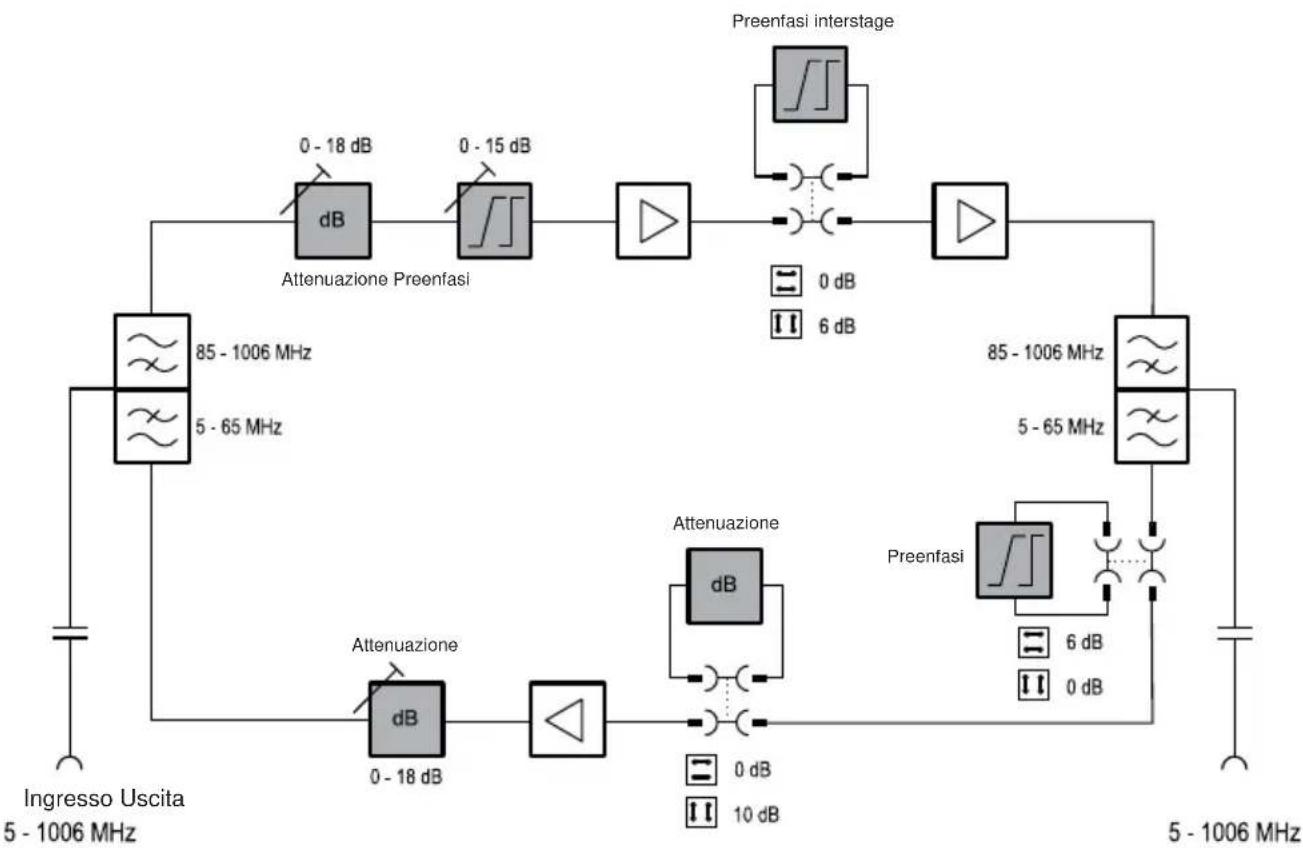

Schema a blocchi VOS 29/RA-1G
Esempi di collegamento
Rete di distribuzione domestica standard per 1-4 collegamenti con VOS 20/RA-1G

KAZ 11 (optional)

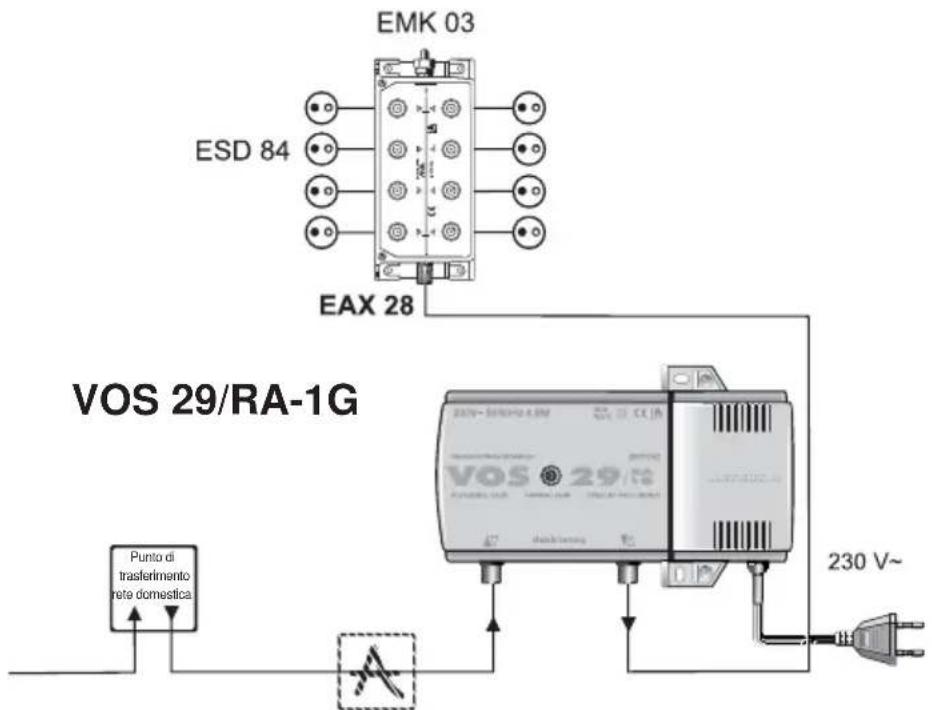

Rete di distribuzione domestica standard per 8 collegamenti con VOS 29/RA-1G

KAZ 11 (optional)
Dati tecnici
| Modello VOS 20/RA-1G VOS 29/RA-1G | |||
| N. d'ordine 20910031 20910032 | |||
| Andata | |||
| Campo di frequenza MHz 85-1006 | |||
| Ampliti cazione dB 22 30 | |||
| Livello d'esercizio max. canali CENELEC 42 (CTB/CSO 60 dB) | dBμV | 96 | |
| Livello di fruscio | dB | 6 | |
| Campo di regolazione dell'amplificazione (sull'ingresso) | dB | 0-18 | |
| Campo di regolazione dell'equalizzazione (sull'ingresso) | dB | 0-15 | |
| Campo di regolazione dell'equalizzatore 1) | dB | 0/6 | |
| Ritorno | |||
| Campo di frequenza MHz 5-65 | |||
| Ampliti cazione dB 20 25 | |||
| Campo di regolazione dell'ampliti cazione2) | dB | 0-18 | |
| Campo di regolazione dell'amplificazione (sull'ingresso) 1) | dB | 0/10 | |
| Campo di regolazione dell'amplificazione (sull'ingresso) 1) | dB | 6 | |
| Livello di fruscio | dB | 5 | |
| Livello d'uscita max. (60 dB IMA3/IMA2) | dBμV | 116/106 | |
| Densità livello d'ingresso (CINR: 50 dB) | dBμV | Tip. -8 | |
| Campo dinamico (densità livello d'ingresso) | dB | 22 | |
| Capacità di modulazione secondo KDG 1TS 140 (carico di sistema intermedio) | dBμV | 120 | |
| Classificazione secondo KDG 1TS 140 | B (1.1) | B (3.1) | |
| Informazioni generali | |||
| Tensione nominale di rete all'ingresso | VAC | 230 (50/60 Hz) | |
| Potenza assorbita | W | 4,5 | |
| Indicazione di funzionamento | LED verde | ||
| Collegamenti AF | Connettori F | ||
| Classe/Tipo di protezione (a norma EN 60529) | II | ||
| Intervallo di temperatura | °C | da -20 a +55 | |
| Dimensioni | mm | 105 x 155 x 54 | |
| Unità d'imballaggio/peso | Pz./kg | 1 (10)/0,8 | |
1) Impostabile con ponticelli a innesto)
2 Nello stato alla consegna, il regolatore di attenuazione è impostato sull'attenuazione max.

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, bensì in maniera appropriata conformemente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche ed elettroniche.
Quando questo apparecchio non servirà più, portarlo presso uno degli appositi centri di raccolta locali.
936.4660/-/VKDF/1113/IT - Si riservano modifi che dei dati tecnici.
