BEDIENUNGSANLEITUNG VOS 29/RA-1G KATHREIN
■ Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHz
■ Eingebautes hocheffi zientes Schaltnetzteil
Komplettgerät mit Vorwärts-Verstärker, Rückweg-Verstärker, Diplexer, Stellglieder und Netzteil
■ Gussgehäuse mit F-Anschlüssen
■ LED als Betriebsanzeige
■ Interstage-Entzerrer mit Steckbrücken zuschaltbar (6 dB Preemphasis)
■ Fest eingebauter, einstellbarer Dämpfungssteller (Vorwärts- und Rückweg; Lieferzustand Rückweg: max. Dämpfung)
■ Fest eingebauter, einstellbarer Entzerrer (Vorwärtsweg)
■ Integrierter Rückweg 5-65 MHz aktiv
■ Erfüllen: EN 60728-11, EN 50083-2 und EN 60065
■ Für die Innenmontage
CE A CLASS

Die Verstärker stimmen mit den zum Zeitpunkt der Auslieferung gültigen Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungs-Richtlinie 2006/95/EG überein.
Grundlegende Sicherheitsmaßnahmen

• Die Montage darf nur durch autorisiertes Fachpersonal durchgeführt werden.
- Bei Montage immer Netzstecker ziehen.
• Die beschriebenen Verstärker dienen ausschließlich der Installation von HFC-Netzen bis 1006 MHz.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
- Die Verstärker dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Verstärker sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
• Die Versorgungsspannung der Verstärker beträgt 230-V-Wechselspannung und ist bei direkter Berührung lebensbedrohlich!
• Die Verstärker können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
- Unter gefährlicher Spannung stehende Teile dürfen nicht berührt werden.
- Der Netzstecker als Trennvorrichtung des Verstärkers muss ohne Schwierigkeiten benutzbar sein, d.h. die Netzsteckdose muss in der Nähe des Verstärkers angebracht und leicht zugänglich sein.
• Die Installation und Deinstallation des Verstärkers darf nur in spannungsfreiem Zustand vorgenommen werden.
- Die Verstärker dürfen nicht ohne die serienmäßig installierte Schutzabdeckung des Netzteiles betrieben werden. Der Deckel muss geschlossen sein.
- Auf die Verstärker dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Die Verstärker dürfen nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur -20 bis +55°C

Montage
Für die Montage benötigen Sie:
• Befestigungsmittel: Schrauben, max ∅: 4,5 mm
• F-Anschlussstecker nach EN 61169-24.

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

Max. 2 mm
Überstand
Anzugsmoment max. 3,4 Nm (Gefahr des Überdrehens)

Durchmesser 0,6-1,2 mm gratfrei
Zulässige Montage



a) Abstände zu Begrenzungstächen: ≥ 150 mm b) Abstände zu Begrenzungstächen: ≥ 50 mm

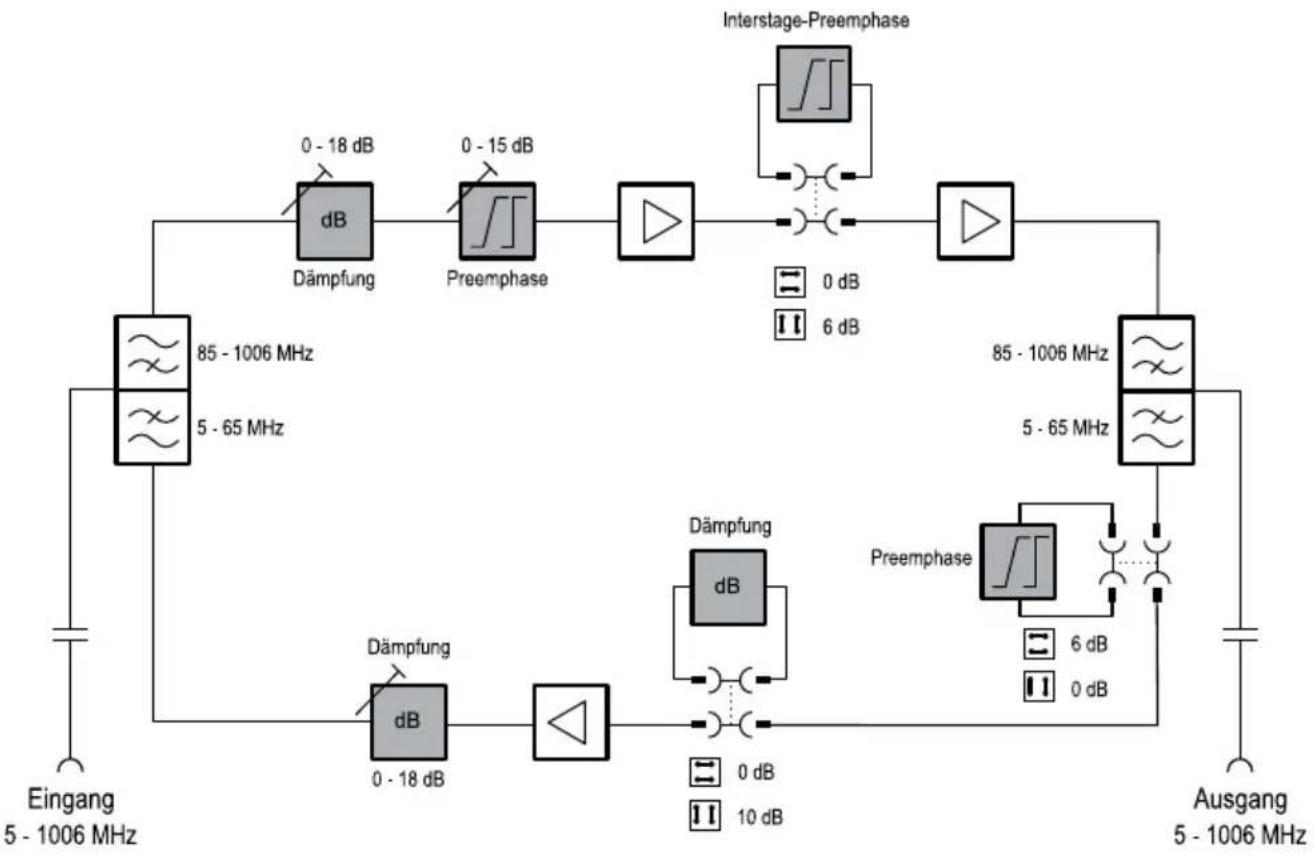

Blockschaltbild VOS 29/RA-1G
Anschlussbeispiele
Standard-Hausverteilnetz für 1-4 Anschlüsse mit VOS 20/RA-1G

KAZ 11 (optional)

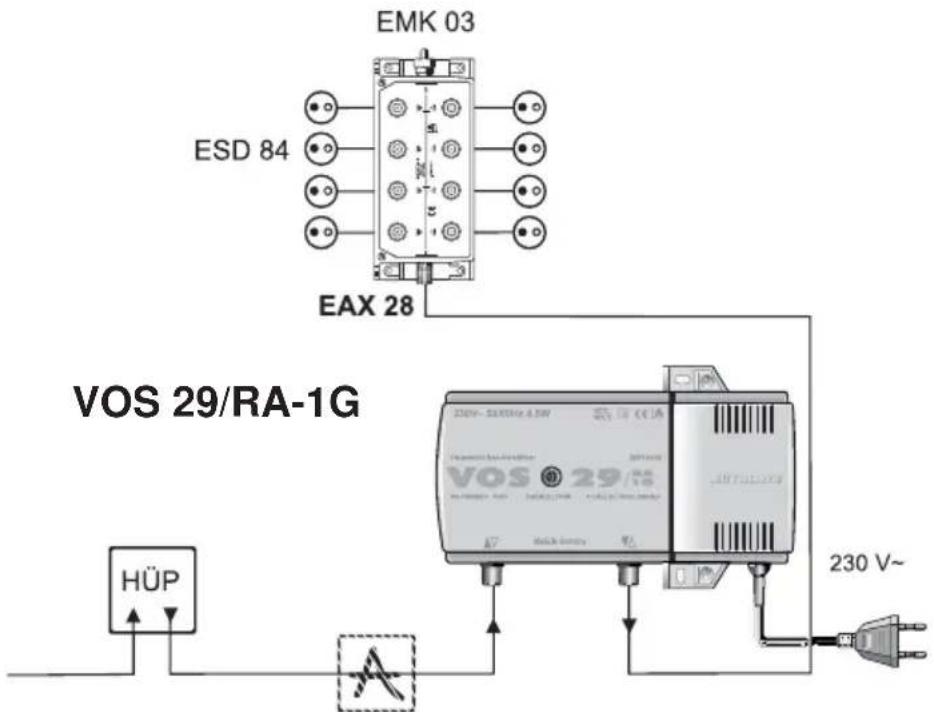

Standard-Hausverteilnetz für 8 Anschlüsse mit VOS 29/RA-1G

KAZ 11 (optional)
Technische Daten
| Typ VOS 20/RA-1G VOS 29/RA-1G | |||
| Bestell-No 20910031 20910032 | |||
| Vorwärtsweg | |||
| Frequenzbereich MHz 85-1006 | |||
| Verstärkung dB 22 30 | |||
| Max. Betriebspegel CENELEC 42 Kanäle (60-dB-CTB/CSO) dBμV96 | |||
| Rauschmaß dB 6 | |||
| Einstellbereich der Verstärkung (am Eingang) | dB | 0-18 | |
| Einstellbereich der Entzerrung (am Eingang) | dB | 0-15 | |
| Einstellbereich Interstage-Entzerrer 1) | dB | 0/6 | |
| Rückweg | |||
| Frequenzbereich MHz 5-65 | |||
| Verstärkung dB 20 25 | |||
| Einstellbereich der Verstärkung (am Ausgang) 2) | dB | 0-18 | |
| Einstellbereich der Verstärkung (am Eingang) 1) | dB | 0/10 | |
| Einstellbereich der Entzerrung (am Eingang) 1) | dB | 6 | |
| Rauschmaß dB 5 | |||
| Max. Ausgangspegel (60 dB IMA3/IMA2) | dBμV | 116/106 | |
| Eingangspegeldichte (CINR: 50 dB) | dBμV | Typ. -8 | |
| Dynamikbereich (Eingangspegeldichte) | dB | 22 | |
| Aussteuerungsfähigkeit nach KDG 1TS 140 (mittlere Systemlast) | dBμV | 120 | |
| Klassitizierung nach KDG 1TS 140 | B (1.1) | B (3.1) | |
| Allgemeines | |||
| Eingangs-Nennspannung | VAC | 230 (50/60 Hz) | |
| Leistungsaufnahme | W | 4,5 | |
| Betriebsanzeige | LED grün | ||
| HF-Anschlüsse | F-Connectoren | ||
| Schutzklasse/Schutzart (nach EN 60529) | II | ||
| Temperaturbereich | °C | -20 bis +55 | |
| Abmessungen | mm | 105 x 155 x 54 | |
| Verpackungs-Einheit/Gewicht | St./kg | 1 (10)/0,8 | |
1) Mit Steckbrücken einstellbar
2) Im Auslieferungszustand ist der Dämpfungssteller auf max. Dämpfung eingestellt

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
936.4660/-/VKDT/1113/DE - Technische Änderungen vorbehalten!
