Merkmale
■ Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHz
■ Eingebautes hocheffi zientes Schaltnetzteil
■ Power-Management: Abschaltung nicht benötigter Verstärkerstufen zur Reduzierung der Leistungsaufnahme
■ Gussgehäuse mit F-Anschlüssen
■ Verstärkung durch 6-dB-Interstage-Dämpfung mit Steckbrücken umschaltbar (Lieferzustand: höhere Verstärkung)
■ Die max. Betriebspegel gelten auch bei zugeschalteter Interstage-Dämpfung
■ Interstage-Entzerrer mit Steckbrücken zuschaltbar (6-dB-Preemphase)
■ Integrierter Rückweg 5-65 MHz aktiv/passiv und abschaltbar (umschaltbar mit Steckbrücken)
■ Fest eingebaute, regelbare Dämpfungssteller (Lieferzustand Rückweg: max. Dämpfung) und regelbare Entzerrer
■ LED als Betriebsanzeige

Die Verstärker stimmen mit den zum Zeitpunkt der Auslieferung gültigen Anforderungen der EMV-Richtlinie 2004/103/EG und der Niederspannungs-Richtlinie 2006/95/EG überein.
■ Prüfbuchse am Ausgang -20 dB (mit Richtkoppler)
■ Prüfbuchse am Eingang -20 dB
■ Prüfbuchsen im Auslieferungszustand mit EMK 03 abgeschlossen
■ Erfüllen: EN 60728-11, EN 50083-2 und EN 60065
■ Für die Innenmontage
CE A
Grundlegende Sicherheitsmaßnahmen

• Die Montage darf nur durch autorisiertes Fachpersonal durchgeführt werden.
- Bei Montage immer Netzstecker ziehen.
• Die beschriebenen Verstärker dienen ausschließlich der Installation von HFC-Netzen bis 1006 MHz.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
- Die Verstärker dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Verstärker sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
- Die Versorgungsspannung der Verstärker beträgt 230-V-Wechselspannung und ist bei direkter Berührung lebensbedrohlich!
• Die Verstärker können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
- Unter gefährlicher Spannung stehende Teile dürfen nicht berührt werden.
- Der Netzstecker als Trennvorrichtung des Verstärkers muss ohne Schwierigkeiten benutzbar sein, d.h. die Netzsteckdose muss in der Nähe des Verstärkers angebracht und leicht zugänglich sein.
• Die Installation und Deinstallation des Verstärkers darf nur in spannungsfreiem Zustand vorgenommen werden.
- Die Verstärker dürfen nicht ohne die serienmäßig installierte Schutzabdeckung des Netzteiles betrieben werden. Der Deckel muss geschlossen sein.
- Auf die Verstärker dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Die Verstärker dürfen nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur -20 bis +55°C

Einstellung des Verstärkers
Für die Einstellung benötigen Sie einen Kreuzschlitzschraubendreher zum Abnehmen des Gehäusedeckels. Die Einstellungsmöglichkeiten sind auch im Gehäusedeckel abgedruckt.
Vorwärtsweg
① Preemphasis: 0...20 dB
② Dämpfung: 0...20 dB
③ Interstage → Dämpfung: 6 dB
④ Interstage → Preemphase: 6 dB

⑤ Preemphasis: 0...20 dB
⑥ Dämpfung: 0...20 dB
⑦ Dämpfung: 0/10 dB
A B C Betriebsart Rückweg: (siehe Grafi k und Blockschaltbild)

Optional erhältliches Zubehör
■ Deemphasis-Entzerrer ERZ 120, BN 272791
■ Blitzstromableiter KAZ 12, BN 21810002
Montage

Für die Montage benötigen Sie:
- Befestigungsmittel: Schrauben, max ∅: 4,5 mm
• F-Anschlussstecker nach EN 61169-24.

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

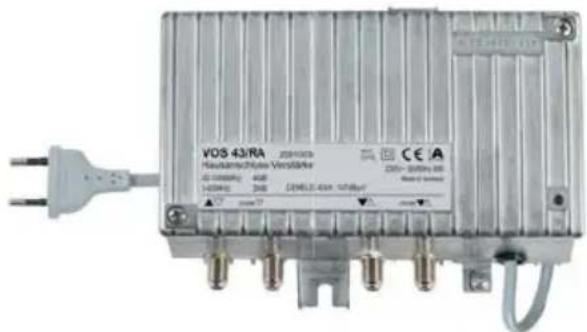

Blockschaltbild VOS 43/RA
Anschlussbeispiel

Standard-Hausverteilnetz für 24 Anschlüsse in Zentralsternstruktur mit Modem Steckdosen
Technische Daten
| Typ VOS 32/RA-1G VOS 43/RA | |||
| Bestell-Nr. 20910033 | 20910030 | ||
| Vorwärtsweg | |||
| Frequenzbereich MHz 85-1006 | |||
| Verstärkung (durch Interstage-Dämpfung umschaltbar) dB 26/32 34/40 | |||
| Amplitudenwelligkeit dB ± 1 | |||
| Einstellbereich Dämpfungssteller dB 0-20 | |||
| Einstellbereich Entzerrer | dB | 0-20 | |
| Einstellbereich Interstage-Dämpfung (mit Steckbrücke umschaltbar) | dB 0/6 | ||
| Einstellbereich Interstage-Entzerrer (mit Steckbrücke umschaltbar) | dB 0/6 | ||
| Maximaler Betriebspegel 1) (60-dB-CTB/CSO)flachmit Interstage-Preemphase | dBμV | 101/101102/102 | 107/109107/110 |
| Empfohlener Betriebspegel 1) (66-dB-CTB/66-dB-CSO)flachmit 6-dB-Interstage-Preemphase | dBμV | 98/9599/96 | 105/105 |
| Rauschmaß (Interstage-Dämpfung 0/6 dB) | dB 6/8 | ||
| Anzahl der Ausgänge | 1 | ||
| Rückweg | |||
| Frequenzbereich MHz 5-65 | |||
| Verstärkung (umschaltbar passiv/aktiv) | dB | -1/28 und abschaltbar | |
| Einstellbereich Dämpfung am Eingang des Verstärkers (mit Steckbrücke umschaltbar) | dB | 0/10 | |
| Einstellbereich Dämpfungssteller (Ausgang des Verstärkers) | dB | 0-20 | |
| Einstellbereich Entzerrer (Ausgang des Verstärkers) | dB | 0-20 | |
| Rauschmaß dB 5 | |||
| Eingangspegeldichte (CINR: 55 dB) | dBμV/Hz | -6 | |
| Dynamikbereich (Eingangspegeldichte) | dB | 19 | 18 |
| Allgemeines | |||
| Impedanz Eingang/Ausgang | Ω | 75 | |
| Rückflussdämpfung Eingang/AusgangVorwärtsweg 2)Rückweg | dB | 1820 | |
| HF-Anschlüsse | F-Connector | ||
| Prüfbuchse Ausgang mit Richtkoppler (5-1006 MHz) | dB -20 | ||
| Prüfbuchse Eingang (5-1006 MHz) | dB -20 | ||
| Eingangs-Nennspannung | VAC | 230 (50/60 Hz) | |
| Leistungsaufnahme (ohne/mit Rückweg) | W | 6 | 6,5/8 |
| Betriebsanzeige | LED grün | ||
| Schutzklasse/Schutzart (nach EN 60529) | II/IP 50 | ||
| Klassifizierung nach KDG 1 TS 140 | C(3.2) | C(4.3) | |
| Temperaturbereich | °C | -20 bis +55 | |
| Abmessungen | mm | 184 x 134 x 63 | |
| Verpackungs-Einheit/Gewicht | St./kg | 1 (10)/1,7 | |
1) Nach EN 60728-3; CENELEC-Raster 41 Träger; Pegelwerte gelten auch bei zugeschalteter Interstage-Dämpfung
2) Nach EN 60728-3 (Kategorie B); ab 40 MHz ≥ 18 dB -1,5 dB/Oktave

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
936.4661/-/VKDT/1113/DE - Technische Änderungen vorbehalten!
