MODE D'EMPLOI UFO 378/TP KATHREIN
■ Voie de traitement DVB-S(2)/HDTV octuple pour montage dans les unités de base/d'extension UFO® compact UFG 412 ou UFG 406 avec ventilation forcée
- Première voie de traitement pour UFO® compact avec traitement du signal entièrement numérique (conversion directe)
■ Haute efficacité énergétique, puissance absorbée typ. 25 W
■ Pour le traitement de huit transpondeurs DVB-S(2) (SDTV/HDTV) dans des installations d'antennes collectives
■ Convertit huit signaux DVB-S(2) à modulation QPSK/8PSK en huit signaux de sortie DVB-C à modulation QAM
■ Voie de traitement intégralement contenue dans une cassette
■ Deux entrées A/B, réglables par le biais de la commande centrale
■ Principaux paramètres de transmission réglables par le biais de la commande centrale
■ Les huit canaux de sortie peuvent être réglés et désactivés indépendamment par le biais de la commande
■ Compatibilité avec les canaux adjacents
■ Processeur de flux de transport MPEG :
- Pour réglage d'un débit de données de sortie constant (stuffi ng) avec correction PCR
- Avec fi ltre de programmes pour le masquage de programmes TV et radio individuels (par le biais de la commande manuelle UFG 300 à partir de la version V9.80 du logiciel ; réglage plus confortable avec USW 30 à partir de la version V4.1 du logiciel et UFX 314 5 )
- Pour l'adaptation NIT (NIT câble ; par le biais de la commande manuelle UFG 300 à partir de la version V9.70 du logiciel ; USW 30 à partir de la version V4.0 du logiciel ; UFX 314 et USW 30 nécessaires en plus)
- Pour l'adaptation CAT (Operator-ID 5 ) et la modification de TSID et ONID (par le biais de la commande manuelle UFG 300 à partir de la version V9.80 du logiciel ; USW 30 à partir de la version V4.1 du logiciel et UFX 314)
Caractéristiques techniques

■ Modulateur QAM (ITU J.83 A) pour 16/32/64/128/256 QAM (réglage usine : 64 QAM)
■ Processeur de flux de transport MPEG et modulateur QAM comme solution FPGA avec des valeurs exceptionnelles pour MER et amortissement d'épaulement
■ Possibilité de mise à jour du logiciel via l'interface de commande
■ Température ambiante admissible en cas d'utilisation dans une unité de base avec ventilateur (UFG 412, UFG 406) : -20°C à +50°C
■ Version requise du logiciel de la commande centrale : à partir de V9.70
■ Dimensions (l x h x p) en mm : 265 x 35 x 170
■ Unité d'emballage/Poids (u./kg) : 1/1,1
| TypeRéférence | Plage de fréquences(MHz) | Niveau d'entrée 1) | Débit de données d'entrée | Débit de données de sortie 3) | Taux d'erreur de modula-tion MER | Niveau de sortie max. | Plage de réglage niveau de sortie | Typ. (max.) Consommation de courant | |
| Entrée950-2150 1) | Sortie47-100/110-862 2) | (dBμV) | (MS/s) | (MS/s) | (dB) | (dBμV) | (dBμV) | (V/mA) | |
| UFO 378/TP20610115 | 60-110 | 2-45 (QPSK S1)1-34 (QPSK S2)1-28,9 (8PSK S2) | 1,5-7,15 45 | 91 (QAM 256)85 (QAM 64) | 71-91 (QAM 256)65-85 (QAM 64) | 5/2000 (2400)12,5/1200 (1700)31/0 (0) | |||
1) Réglable par pas de 1 MHz
2) Réglable par pas de 8 MHz, réglage fin par pas de 250 kHz
3) Réglable (stuffi ng)
4) En cas d'utilisation des deux entrées A et B, il faut veiller à ce que la différence des niveaux d'entrée soit inférieure à 12 dB
5) Pas dès le début de disponibilité ; mise à jour du logiciel pour l'activation des fonctions env. fin 2011
Remarque : Vous trouverez la version la plus récente de ces instructions d'utilisation sur le site Kathrein, sous « www.kathrein.de → Service → Notices d'utilisation »

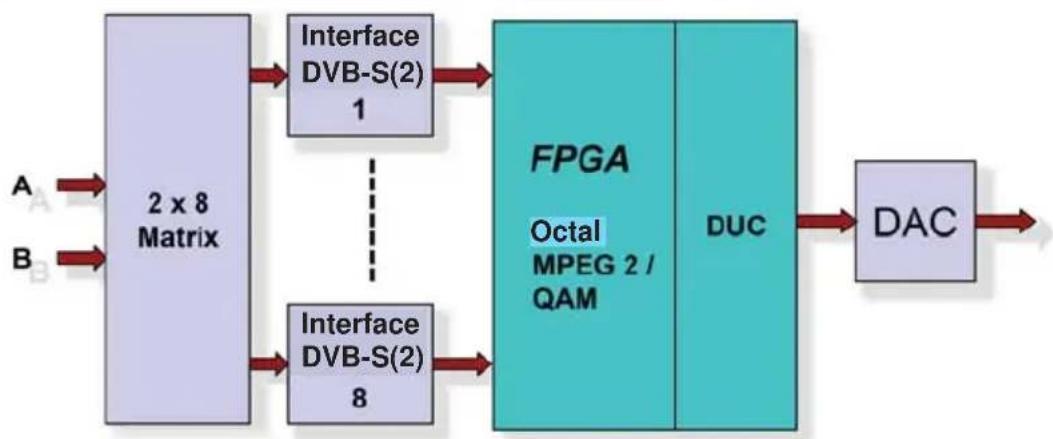

Schéma fonctionnel
Consignes de sécurité

Attention :
L'intensité maximale admissible des blocs d'alimentation des unités de base autorisées pour le fonctionnement de l'UFO 378/TP ne suffit pas pour l'utilisation du nombre maximal d'UFO 378/TP.
Observer toujours les indications suivantes :
- Ne pas dépasser l'intensité maximale admissible de l'unité de base considérée !
A cet effet, observer les indications qui figurent sur les plaques signalétiques et les valeurs maximales stipulées sur les fi ches techniques des appareils utilisés. La consommation de courant des appareils varie en fonction des conditions de fonctionnement et d'utilisation. - Un UFO 378/TP occupe deux emplacements dans l'unité de base (support d'appareils). A fi n de ne pas gêner l'évacuation de la chaleur, l'emplacement situé à droite d'un UFO 378/TP doit rester libre (voir la fi gure).
- Chaque UFO 378/TP doit avoir un câble d'alimentation électrique séparé !
La fi che inutilisée doit être enfoncée dans l'emplacement de fi xation réservé à cet effet sur l'appareil (voir la fi gure).
- L'UFO 378/TP doit être utilisé uniquement dans des installations avec ventilation forcée (par ex. UFG 412, UFG 406).
- Le module de protection (BN 1683186) ne doit pas être utilisé. La consommation de courant de l'UFO 378/TP est supérieure à l'intensité nominale du module de protection. Retirer les modules de protection de la ligne d'alimentation électrique avant de monter celle-ci. L'UFO 378/TP dispose de protections internes.

AVERTISSEMENT SURFACES BRULANTES NE PAS TOUCHER
En cas de fonctionnement sous une température ambiante élevée, le radiateur de l'UFO 378/TP peut atteindre une température supérieure à 70° C. La prudence est donc de mise pour la manipulation de l'installation dans de telles conditions.
- Si la station de tête est utilisée dans des locaux accessibles au public, l'installation doit être fermée par un couvercle avant. Le couvercle avant UFZ 412/D est disponible en option sous la référence 20610098.
Licences
Ce produit comporte, entre autres, des composants logiciels sous licence open source. Les textes des licences et le code source des programmes sont disponibles sous http://www.kathrein.de/gpl/ufocompact/ufo378.
Consignes de réglage
Le réglage du transmodulateur octuple DVB-S(2)-QAM (QPSK/8PSK sur QAM) se fait à l'aide de la commande manuelle UFG 300. Version requise pour le logiciel de la commande : à partir de la version V9.70
Pour le réglage, raccorder la commande à la cassette (contient les voies de traitement 1 à 8).
Les touches citées dans ce qui suit se rapportent à la commande manuelle (voir également les instructions d'utilisation de la commande manuelle UFG 300).
Remarque : Les réglages et valeurs ci-après ne sont indiqués qu'à titre d'exemples et ne correspondent pas forcément à l'état de la livraison.
Sélectionner la voie de traitement souhaitée (1 à 8) avec les touches « + » ou « - ».
Sélectionner le paramètre souhaité avec les touches « < » ou « > ».
Le paramètre sélectionné clignote sur l'affichage.
Effectuer le réglage avec les touches « + » ou « - » et le cas échéant avec la touche « Changer de mode de réglage »
La touche « Sous-menu » permet d'afficher et de fermer les sous-menus.
Pour finir, appuyer sur la touche « M » pour enregistrer le réglage dans la cassette.
Remarque : Si la commande est séparée de la cassette sans enregistrement avec la touche « M », les réglages initialement enregistrés dans la cassette sont réactivés.
La figure ci-dessous montre l'apparence de l'affichage après branchement de la commande :

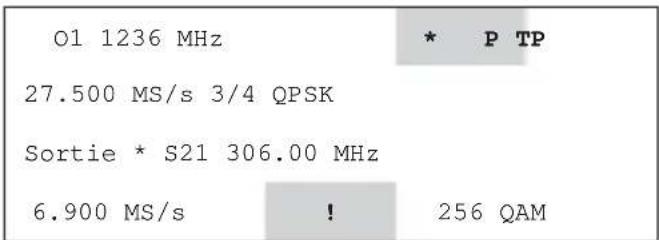

Menu principal (tous symboles représentés)
Affichages
(\*) A gauche de « TP » :
L'affichage pour « mode souhaité pas encore atteint », reste à l'écran en cas de problème.
Lorsque l'indicateur (*) clignote, la voie de traitement ne peut pas atteindre son état de fonctionnement correct.
Les causes peuvent notamment être les suivantes :
- Réglage erroné de la fréquence d'entrée ou du taux de modulation
• Signal d'entrée manquant - Interface pas enclenchée
A droite de « Sortie » :
La sortie de la voie de traitement est désactivée.

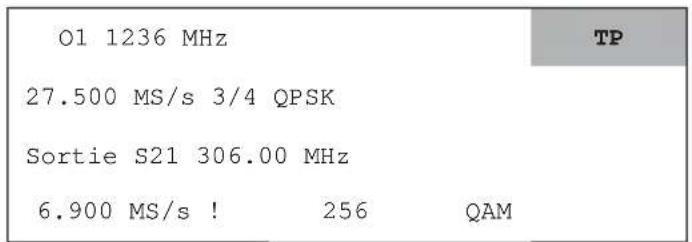

(!) Le point d'exclamation indique que la combinaison du taux de modulation de sortie réglé et du niveau QAM réglé ne suffit pas pour traiter le débit de données d'entrée (c'est-à-dire que le débit de données d'entrée est supérieur au débit de données de sortie).
• en l'absence de filtre de programmes, le signal de sortie est alors défectueux
- avec un filtre de programmes, le débit de données peut être suffisamment réduit en filtrant certains programmes. Le point d'exclamation reste affiché. Le bon fonctionnement doit être vérifié par l'utilisateur
(P) A gauche de « TP » :
Le « P » signale que le filtre de programmes est actif et que des programmes sont éventuellement retirés du flux de transport.

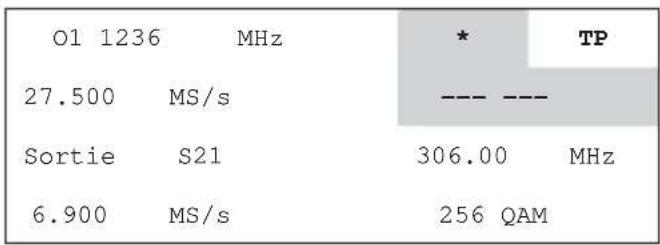

Lorsque l'interface n'est pas enclenchée (absence de signal d'entrée Sat), l'affichage est le suivant :

other
| Metric | Value | | :--- | :--- | | O1 1236 MHz | * | | TP | | | 27.500 MS/s | --- | | Sortie S21 | 306.00 MHz | | 6.900 MS/s | 256 QAM |Menu principal (interface non enclenchée)

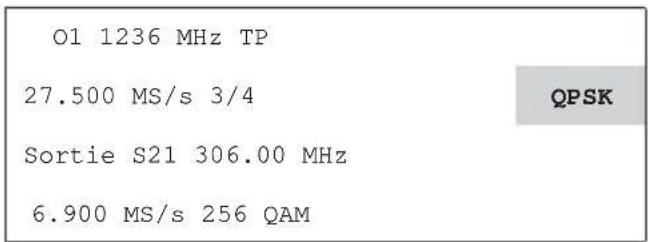

Menu principal (exemple pour DVB-S)

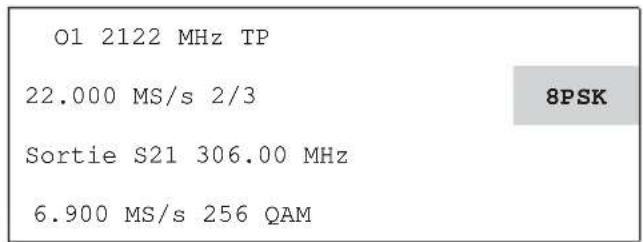

Menu principal (exemple pour DVB-S2)
1. Configuration de la voie de traitement

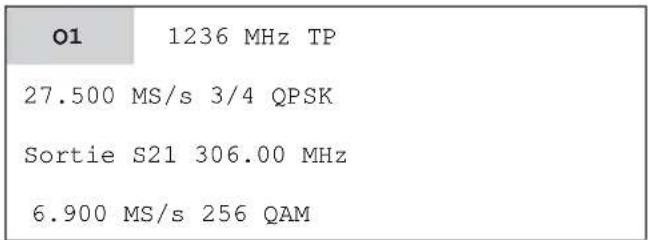

1.1 Sélection de la voie de traitement 1 à 8
L'affichage se rapporte toujours à l'une des huit voies de traitement (O1 à O8) logées dans la cassette. Sélectionner d'abord la voie de traitement devant être réglée :
| 01 | 1236 MHz | * | TP |
| 27.500 MS/s 3/4 QPSK | |||
| Sortie S21 306.00 MHz | |||
| 6.900 MS/s 256 QAM | |||
Menu principal
Sélectionner la voie de traitement « O1 » à « O8 » avec les touches « + » ou « - ».
1.2 Sélection de la prise d'entrée
Dans le sous-menu de la voie de traitement choisie, la prise A ou B utilisée pour l'entrée peut être sélectionnée. Une pression sur la touche « Sous-menu » affiche le sous-menu et une nouvelle pression sur la touche « Sous-menu » le ferme.

Menu principal

Sous-menu de la voie de traitement 1
Réglages possibles : A ou B
1.3 Sélection de la fréquence d'entrée
La sélection de la fréquence d'entrée de la voie de traitement active se fait avec les touches « < » et « > ». Elle peut être réglée avec les touches « + » ou « - » en continu de 950 MHz à 2150 MHz par pas de 1 MHz.
| 01 | 1236 | MHz TP |
| 27.500 MS/s 3/4 QPSK | ||
| Sortie S21 306.00 MHz | ||
| 6.900 MS/s 256 QAM | ||
| O1 | 1236 | MHz TP |
| 27.500 MS/s 9/10 QPSK | ||
| Sortie S21 306.00 MHz | ||
| 6.900 MS/s 256 QAM | ||
Menu principal Menu principal (exemple de réglage chiffre par chiffre)
La saisie peut cependant aussi s'effectuer chiffre par chiffre :
- Appuyer sur la touche « Changer de mode de réglage » 📄 (lance le mode)
- Le premier chiffre clignote et la valeur peut être entrée directement avec le pavé numérique du clavier
- Une fois la saisie effectuée, le deuxième chiffre clignote, etc.
- Pour effectuer des corrections, appuyer sur la touche « Retour » pour revenir un chiffre vers la gauche
- Quand le dernier chiffre est réglé, appuyer sur la touche « Changer de mode de réglage » pour quitter le mode
Remarque : Toujours sélectionner d'abord la fréquence d'entrée puis régler le niveau de sortie.
Dans le sous-menu de la fréquence d'entrée, le SNR actuel, BER et le mode de fonctionnement automatiquement détecté, DVB-S ou DVB-S2, de l'interface est affi ché.
Une pression sur la touche « Sous-menu » affiche le sous-menu et une nouvelle pression sur la touche « Sous-menu » le ferme.
| 01 | 1236 | MHz TP |
| 27.500 | MS/s 3/4 QPSK | |
| Sortie | S21 306.00 MHz | |
| 6.900 | MS/s 256 QAM |
Menu principal
| ** UFO 378TP-O1 ** | |
| SNR | --.-dB |
| BER | -.-E--- |
| Standard | ---- |
Sous-menu de « Fréquence d'entrée » (pas de signal)
| ** UFO 378TP-O1 ** | |
| SNR | 15.2dB |
| BER | 0.0E-00 |
| Standard | DVB-S |
Sous-menu de « Fréquence d'entrée » (signal présent)
Les affichages de SNR, BER et du mode DVB ne sont valables qu'en fonctionnement normal, avec interface enclenchée.
Remarque : Pour l'affichage de SNR, BER et standard DVB, tous les paramètres doivent être réglés et l'indicateur (*) ne doit pas clignoter. Pour un fonctionnement optimal dans les installations, appliquer : SNR > 12 dB
1.4 Sélection du taux de modulation d'entrée
| 01 1236 MHz | |
| 27.500 | MS/s 3/4 QPSK |
| Sortie S21 306.00 MHz | |
| 6.900 MS/s 256 QAM | |
Menu principal

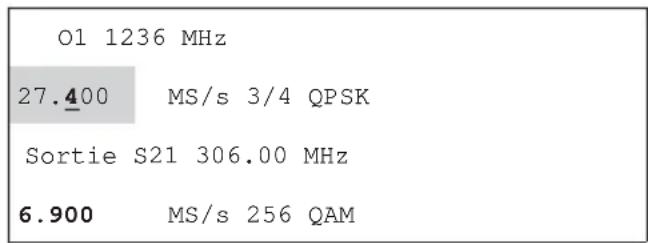

Menu principal (exemple de réglage chiffre par chiffre)
Sélectionner le taux de modulation d'entrée avec les touches « < » ou « > ».
Le taux de modulation d'entrée peut être réglé en continu par pas de 0,1 MS/s avec les touches « + » et « - » :
DVB-S1 QPSK de 2,0 MS/s à 45 MS/s
DVB-S2 QPSK de 1,0 MS/s à 34 MS/s
DVB-S2 8PSK de 1,0 MS/s à 28,9 MS/s
L'entrée peut cependant aussi être effectuée chiffre par chiffre avec un pas de 0,001 MS/s :
- Appuyer sur la touche « Changer de mode de réglage » (lance le mode)
- Le premier chiffre clignote et la valeur peut être entrée directement avec le pavé numérique du clavier
- Une fois la saisie effectuée, le deuxième chiffre clignote, etc.
- Pour effectuer des corrections, appuyer sur la touche « Retour » pour revenir un chiffre vers la gauche
- Quand le dernier chiffre est réglé, appuyer sur la touche « Changer de mode de réglage » pour quitter le mode
Remarque : Le code-débit (par ex. 3/4) est déterminé automatiquement dès que la voie de traitement s'est verrouillée sur le transpondeur réglé. Si un point d'exclamation « ! » est affiché pour le taux de modulation de sortie, celui-ci ou bien le niveau QAM doit être modifié afin de garantir un fonctionnement correct.
1.5 Sélection du canal de sortie ou de la fréquence de sortie
Sélectionner le canal de sortie avec les touches « < » ou « > ». Avec les touches « + » et « - », il peut être réglé de 48 MHz à 96 MHz et de 114 MHz à 858 MHz par pas de 8 MHz.
| 01 1568 MHz | TP | ||
| 27.500 | MS/s | 3/4 | QPSK |
| Sortie | S21 | 306.00 | MHz |
| 6.900 | MS/s | 256 QAM | |
Menu principal

Sous-menu de « Fréquence de sortie »
Dans le sous-menu du canal de sortie, la fréquence de sortie peut être réglée de manière fine par pas de 250 kHz entre 47 et 97 MHz et entre 113 et 862 MHz. Une pression sur la touche « Sous-menu » affi che le sous-menu et une nouvelle pression sur la touche « Sous-menu » le ferme.
1.6 Sélection du niveau de sortie
Sélectionner le niveau de sortie avec les touches « < » ou « > ».
| 01 1236 MHz | TP |
| 27.500 MS/s 3/4 QPSK | |
| Sortie S21 | 306.00 MHz |
| 6.900 MS/s 256 QAM |
Menu principal
| ** | UFO 378TP-01 | ** |
| Fréquence | 306.00 MHz | |
| Niveau | 0 | |
| Sortie | marche |
Sous-menu de « Fréquence de sortie »
Dans le sous-menu du canal de sortie, le niveau de sortie peut être réglé en 40 pas, du niveau maximum (« 0 ») à minimum (« -40 »).
Une pression sur la touche « Sous-menu » affiche le sous-menu et une nouvelle pression sur la touche « Sous-menu » le ferme. Sélectionner le niveau de sortie avec les touches « < » ou « > » et le régler avec les touches « + » ou « - ».
1.7 Activation/désactivation de la sortie
Sélectionner le canal de sortie avec les touches « < » ou « > ».

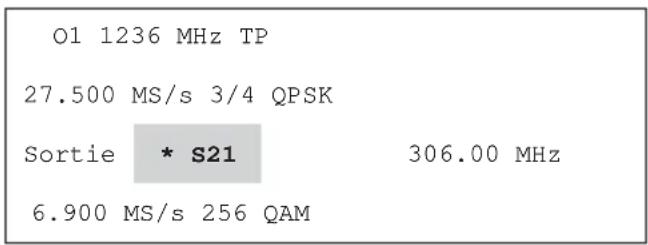

Menu principal (sortie 1 désactivée)

Sous-menu de « Canal de sortie »
Dans le sous-menu du canal de sortie, la sortie peut être activée ou désactivée.
Réglages possibles : marche ou arrêt
Une pression sur la touche « Sous-menu » affiche le sous-menu et une nouvelle pression sur la touche « Sous-menu » le ferme. Sélectionner la sortie avec les touches « < » ou « > » et la régler avec les touches « + » ou « - ».
Quand la sortie est désactivée, un indicateur (*) apparaît dans le menu principal à gauche du canal de sortie.
Si une voie de traitement (O1 à O8) n'est pas utilisée, son signal de sortie doit être désactivé.
1.8 Sélection du taux de modulation de sortie
Sélectionner le taux de modulation de sortie avec les touches « < » ou « > ».
| 01 1236 MHz TP | |
| 27.500 MS/s 3/4 QPSK | |
| Sortie S21 306.00 MHz | |
| 6.900 | MS/s 256 QAM |
Menu principal
Les touches « + » ou « - » permettent de régler le taux de modulation de sortie en continu de 1,5 MS/s à 7,15 MS/s par pas de 0,001 MS/s.
L'entrée peut cependant aussi être effectuée chiffre par chiffre avec un pas de 0,001 MS/s :
- Appuyer sur la touche « Changer de mode de réglage » 📄 (lance le mode)
- Le premier chiffre clignote et la valeur peut être entrée directement avec le pavé numérique du clavier
- Une fois la saisie effectuée, le deuxième chiffre clignote, etc.
- Pour effectuer des corrections, appuyer sur la touche « Retour » pour revenir un chiffre vers la gauche
- Quand le dernier chiffre est réglé, appuyer sur la touche « Changer de mode de réglage » pour quitter le mode
1.9 Sélection du niveau QAM
Sélectionner le niveau QAM du signal de sortie avec les touches « < » ou « > ».
| 01 1236 MHz TP | |||
| 27.500 MS/s 3/4 QPSK | |||
| Sortie S21 306.00 MHz | |||
| 6.900 MS/s | ! | 32 | QAM |
Menu principal
Sélectionner le QAM souhaité avec les touches « + » ou « - ». Les niveaux QAM 16, 32, 64, 128 et 256 sont possibles.
Remarque : Si différents niveaux QAM sont possibles, il est avantageux de régler le niveau inférieur (par ex. 64 si l'on a le choix entre 256 et 64). Si un point d'exclamation « ! » apparaît à côté du taux de modulation de sortie, (c'est-à-dire si le débit de données d'entrée est trop grand pour le débit de données de sortie réglé), il faut augmenter le taux de modulation de sortie ou le niveau QAM pour garantir un fonctionnement correct.
1.10 Sélection du signal de modulation pour le modulateur QAM
Dans le sous-menu du niveau QAM, sélectionner le signal de modulation (mode) pour le modulateur QAM.
Sélectionner le niveau QAM du signal de sortie avec les touches « < » ou « > ».
Une pression sur la touche « Sous-menu » affiche le sous-menu et une nouvelle pression sur la touche « Sous-menu » le ferme. Le mode QAM est sélectionné avec les touches « < » ou « > » et réglé avec les touches « + » ou « - ».

Menu principal

Sous-menu de « Niveau QAM »
Réglages possibles :
Mode Sig. SAT
PRBS
Fonctionnement normal, le signal d'entrée SAT est transmodulé. En cas de perturbation du signal d'entrée, seuls des octets de remplissage (0xFF) sont modulés
Mode test. Le signal QAM est modulé avec une séquence PRBS 23.
CW
Un fonctionnement normal n'est pas possible avec ce réglage
Mode test. Signal sinusoidal pour ajustement avec des appareils de mesure simples.
Un fonctionnement normal n'est pas possible avec ce réglage

Menu principal (affi chage en mode PRBS)

Sous-menu de « Niveau QAM » réglage PRBS)
Remarque : En mode PRBS, le taux de modulation de sortie peut être réglé.
Le mode CW peut être utilisé pour mesurer le niveau de sortie avec des appareils de mesure simples.

Menu principal (affi chage en mode CW)

Sous-menu de « Niveau QAM » (réglage CW)
1.11 Processeur du flux de transport : filtre de programmes
Remarque : La fonction « Processeur du flux de transport : filtre de programmes » est disponible par le biais de la commande manuelle UFG 300 à partir de la version V4.1 du logiciel et UFX 314.
| 01 | 1236 | MHz | P | TP |
| 27.500 | MS/s | 3/4 | QPSK | |
| Sortie | S21 | 306.00 MHz | ||
| 6.900 | MS/s | ! | 256 | QAM |
Menu principal

Sous-menu de « Processeur du fl ux de transport »
La sélection du mode de fonctionnement du filtre de programmes « Filtre » s'effectue dans le sous-menu TP (processeur du flux de transport).
Sélectionner le processeur du flux de transport « TP » avec les touches « < » ou « > » et appeler le sous-menu avec la touche « Sous-menu » 📄. Sélectionner le filtre de programmes « Filtre » avec les touches « < » ou « > » et l'activer ou le désactiver avec les touches « + » ou « - ». Les réglages possibles sont filtre « marche » / « arrêt ».
Ce sous-menu peut être quitté uniquement lorsque le curseur se trouve sur le paramètre « marche / arrêt ».
Pour cela, sélectionner le cas échéant « marche » ou « arrêt » avec les touches « < » ou « > » et revenir au menu principal avec la touche « Sous-menu » 📄.
Lors de la sélection Filtre de programmes « marche », un « P » apparaît dans le menu principal en haut à droite.

Sous-menu de « Processeur du fl ux de transport »
| Informations programme en cours de lecture |
| ... |
Lors du passage dans le sous-menu de « Filtre »
Pour éditer la liste de programmes pour le filtre de programmes, le tableau de programmes actuel du transpondeur est chargé sur le paramètre « Filtre » dans le filtre de programmes à l'aide de la touche « Sous-menu » ; une barre de progression s'affi che en dessous. Dès que la voie de traitement a déterminé avec succès cette information, le sous-menu est affiché pour le réglage.

Sous-menu de « Filtre »

Sous-menu de « Filtre »
La première ligne indique le type du programme sélectionné de même que le numéro du programme et le nombre de programmes sur le transpondeur.
T = programme TV
D = service informatique(données)
N° de programme (par ex. 001) / Nombre (par ex. 009)
du programme sélectionné de programmes dans le transpondeur
La deuxième ligne indique le nom du programme de même que le statut du filtre (+ ou -).
Le réglage par défaut du statut des programmes affichés est « - », donc aucun programme n'est transmis lorsque le Êltre de programmes est en marche mais que la liste de programmes n'est pas éditée.
Le bouton « établir » dans la troisième ligne lance la création de la liste de programmes qui est alors active.
La sélection des programmes transmis se fait avec les touches « + » et « - », le statut « + » signifiant que le programme est transmis et le statut « - » signifiant qu'il est retiré. Sélectionner le paramètre « Statut » avec les touches « < » ou « > ».
Les réglages deviennent actifs lorsque le tableau du filtre est établi. Pour ce faire, sélectionner le paramètre « établir » avec les touches « < » ou « > » et déclencher l'établissement du tableau de programmes avec les touches « + » ou « - ».
Remarque : Le filtre de programmes peut aussi être édité lorsqu'il n'est pas activé (« arrêt »). Il est ainsi possible de contrôler la fonction sans temps d'attente ou sans changement de programmation ou de la désactiver temporairement.
Si la liste de programmes n'a pas été éditée mais si le filtre de programmes est activé, la liste enregistrée auparavant est active ou aucun programme n'est transmis en cas de liste manquante.

Sous-menu de « Filtre »

Lors de l'établissement du fi Itre de programmes
Remarque : Dans le cas de la modulation QAM, le débit de données maximal possible dans le canal de sortie peut être inférieur au débit de données reçu. Dans ce cas, le filtre de programmes doit être en marche.
Lorsque le filtre de programmes est en marche, un affichage indiquant l'affectation du débit de données de sortie actuel apparaît à côté du paramètre. Vu que le débit de données peut varier en fonction du contenu du programme, la valeur momentanée et la valeur maximale sont affi chées.
Remarque : Seules des valeurs moyennes, qui peuvent varier en fonction du programme, sont affichées. Pour garantir un parfait fonctionnement, prévoir une réserve d'au moins 10 à 15 %, c'est à dire que le débit de données doit être utilisé au plus à 85 - 90 %.
Pour quitter de nouveau le sous-menu « Filtre de programmes », utiliser la touche « Sous-menu »
Remarque : Le dépassement du nombre maximal possible de programmes transmis est signalé par un message d'erreur.
1.12 Processeur du flux de transport : modifier les IDs
Remarque : La fonction « Processeur du flux de transport : modifier les IDs » est disponible par le biais de la commande manuelle UFG 300 à partir de la version V9.80 du logiciel ou avec USW 30 à partir de la version V4.1 du logiciel et UFX 314.

Menu principal

Sous-menu de « Processeur du fl ux de transport »
Le réglage des « IDs » s'effectue dans le sous-menu TP (processeur du flux de transport).
Sélectionner le processeur du flux de transport « TP » avec les touches « < » ou « > » et appeler le sous-menu avec la touche « Sous-menu » 📁. Sélectionner la fonction « IDs » avec les touches « < » ou « > » et ouvrir le sous-menu avec la touche « Sous-menu » 📁. Là, il est possible d'éditer si nécessaire l'Operator ID, le Transportstream ID et l'Original Network ID.

Sous-menu de « Processeur du flux de transport »

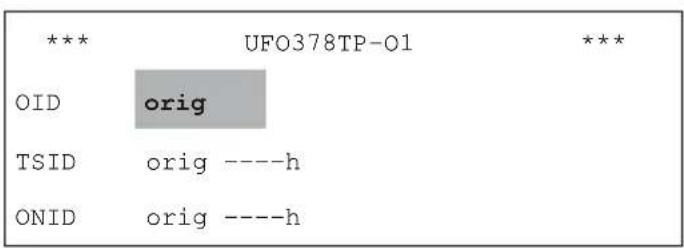

Sous-menu de « IDs »
1.12.1 Operator ID (OID)
Le réglage de l'Operator ID CAT « OID » se fait dans le sous-menu IDs. Pour ce faire, sélectionner avec les touches « < » ou « > » l'indication « orig » à côté du paramètre OID et la mettre sur la valeur « edit » avec les touches « + » ou « - ». La valeur de l'OID apparaît alors sous forme hexadécimale. La valeur peut être modifiée dans le réglage « edit ». Pour cela, sélectionner la valeur avec la touche « > ». La valeur peut être modifiée par pas de ± 1 avec les touches « + » ou « - ». Il est également possible de sélectionner le mode de réglage numérique en appuyant sur la touche 🚫. Dans le mode numérique, chaque chiffre peut être modifié par pas de ± 1 en appuyant sur les touches « + » ou « - ». Les valeurs possibles sont « 00h » à « FFh ».
1.12.2 Transportstream ID (TSID) et Original Network ID (ONID)
Si le débit de données d'un flux de transport à modulation QAM est inférieur au débit de données du flux de transport reçu, il peut être nécessaire de répartir les services d'un unique flux de transport en entrée sur plusieurs flux de transport en sortie. Lors de la recherche, certains récepteurs ne reconnaissent alors plus tous les programmes qui étaient initialement réunis dans le flux de transport d'origine. L'adaptation du Transport Stream ID « TSID » et/ou de l'Original Network ID « ONID » est alors nécessaire.
Remarque : Le TSID et l'ONID sont des nombres à 16 bits. Une combinaison univoque, attribuée une seule fois, du TSID et de l'ONID, permet de différencier un flux de transport de tous les autres flux de transport dans un système DVB-C. En DVB, l'ONID décrit normalement le lieu d'origine d'un flux de transport.
Des menus d'édition du TSID et de l'ONID sont proposés. Ces valeurs peuvent être modifiées en sélectionnant l'entrée « orig » concernée avec les touches « < » ou « > » et en la réglant sur la valeur « edit » avec les touches « + » ou « - ». Les valeurs momentanées du TSID et de l'ONID du flux de transport traité sont affichées sous forme hexadécimale. Les valeurs des IDs concernés peuvent être modifiées dans le réglage « edit ». Pour cela, sélectionner la valeur avec la touche « > ». La valeur peut être modifiée par pas de ± 1 avec les touches « + » ou « - ». Il est également possible de sélectionner le mode de réglage numérique en appuyant sur la touche 🎨. Dans le mode numérique, chaque chiffre peut être modifié par pas de ± 1 en appuyant sur les touches « + » ou « - ». Tous les IDs sont entrés en hexadécimal. Les valeurs possibles sont « 00h » à « FFh » pour OID et « 0000h » à « FFFFh » pour TSID et ONID.
Remarque : La modification du TSID et de l'ONID ne doit être effectuée que par des utilisateurs expérimentés. Si différents programmes (services) d'un flux de transport SAT sont répartis sur plusieurs flux de transport QAM, il se peut que le récepteur ne trouve plus automatiquement tous les programmes vu que le caractère univoque du couple TSID / ONID est alors perdu. Procéder dans ce cas comme suit :
- Modifier préférentiellement l'ONID. Le régler si possible sur une valeur comprise entre FF00h et FFEEh. Cette plage est réservée aux usages privés et n'est pas utilisée par les opérateurs de réseaux publics.
- Si la recherche de programmes échoue malgré l'adaptation de l'ONID, le TSID peut être modifié. Veiller alors à adapter tous les TSID d'un système afin de garantir le caractère univoque pour chaque flux de transport.
Ce sous-menu peut être quitté uniquement lorsque le curseur se trouve sur le paramètre « OID ». Pour cela, sélectionner le cas échéant « OID » avec les touches « < » ou « > » et revenir au menu principal avec la touche « Sous-menu »
2 Remarque
Remarque :
- Vous trouverez une description des fonctions avancées comme « Etablissement table NIT câble », attribution d'un « Logical Channel Number » etc. dans les consignes d'utilisation des éléments de commande nécessaires à cette fin UFG 300 ou USW 30.

Les appareils électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément à la directive 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.
Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécialement prévu à cet effet.
936.4218/-/ZWT/0911/f - Sous réserve de modifi cations!
