MODE D'EMPLOI UFO 394 KATHREIN

• Voie de traitement DVB-Sat pour montage dans les unités de base/d'extension UFO® compact UFG 3xx ou les unités de base UFG 4xx
• Convertit deux programmes de TV ou radio d'un transpondeur en deux programmes TV PAL analogiques
  ● Standards TV : B/G, D/K ou I
• Deux entrées A/B, réglables via la commande centrale (par ex. pour la commutation H/V)
• Principaux paramètres de transmission réglables par le biais de la commande centrale
• Sélection directe des programmes de TV ou radio du transpondeur capté par affichage de texte à l'écran du système de commande
• Détection automatique du format (4:3 ou 16:9). Conversion au format Letterbox ou Pan & Scan au choix en cas de réception 16:9
  ● Wide-screen signalling (WSS) pour la restitution correcte des émissions en 16:9 sur des téléviseurs 16:9
• Canaux de sortie réglables indépendamment l'un de l'autre
• Niveaux des deux canaux de sortie réglables et désactivables séparément par le biais de la commande
• Réception Sat numérique dans une vaste plage de taux de modulation de 2-45 MS/s (SCPC et MCPC)
• Interface audio/vidéo commutable (embase SubMin D 15 broches) dans la voie de traitement Twin-A
• Compatibilité avec les canaux adjacents
• Incrustation vidéotexte et VPS
• Sous-titrage DVB et télétexte
• Suppression de télétexte et de bande (activables séparément)
• Modes son : mono, stéréo, double/deux pistes, double A, double B (transmission de deux signaux audio différents sous un même PID audio)
• Mise en veille du signal vidéo pour transmission d'un programme de radio sur un canal TV, par ex. dans des installations d'hôtel (possible sur les deux canaux ; signal satellite nécessaire pour la génération de l'écran noir)
• Radiotexte pour l'affichage du nom de l'émetteur ou d'un texte spécifié par l'utilisateur
• Possibilité de mise à jour du logiciel via l'interface de commande
• Possibilité d'extension avec un complément d'équipement Common Interface UFZ 394 pour montage de deux modules CA
• Lecture et utilisation du menu CAM et sélection des langues de sous-titrage via l'affichage à l'écran (OSD) d'un téléviseur de contrôle

• Version requise pour le logiciel de la commande centrale : à partir de V 9.30, pour le logiciel USW 30 : à partir de 3.2
• Température ambiante admissible en cas d'utilisation dans :

- unité de base avec ventilateur (UFG 412) : -20 à +50 °C

- unité de base/d'extension sans ventilateur (UFG 3xx) : -20 à +40 °C

● Dimensions (l x h x p) en mm : 265 x 27 x 170

- Quantité de conditionnement/poids (unité/kg) : 1/1,0

TypeRéférence	Plage de fréquence (MHz)		Niveau d'entrée	Débit de données d'entrée	Rapport signal/bruit3)S/N pondéré	Niveau max. de sortie/plage de réglage	Rapport porteuse image/son T1/T2	Consommation de courant *
	Entrée950-21501)	Sortie47-100/110-862P	(dBμV) (MS/s)	(dB) (dBμV)	(dB) (V/mA)
UFO 39420610096	C	C C	48-85 2-45	60 91/81-91 16/20				5/70012,5/60031/9

¹ Réglable par pas de 1 MHz et accord à n par AFC
³ Réglable dans la grille de canaux 7/8 MHz, réglage fin dans la grille 50 kHz
⁹ Valeur intrinsèque de la voie de traitement (57,5 dB avec 48 voies de traitement)
* Consommation de courant avec complément d'équipement CI, voir 2.4.1.2

2. Consignes de réglage

Le réglage du transcodeur Twin QPSK-PAL UFO 394 s'effectue par le biais de la commande centrale de l'unité de base UFG 3xx. Les consignes applicables sont, en règle générale, les suivantes :

Pour afficher la version du logiciel du gestionnaire de démarrage, de la commande et de la voie de traitement, appuyer sur les trois touches « << », « >> » et « ? » en même temps
■ Sélectionner le paramètre souhaité à l'aide de la touche de curseur « → » ou « ← »
■ Le paramètre sélectionné se met à clignoter
■ Pour augmenter/réduire la valeur d'un paramètre réglable d'un pas, actionner les touches de défilement haut/bas (« + »/« - »)
Pour faciliter la saisie de la fréquence Sat et du taux de modulation, il est possible de paramétrer séparément les décimales. A cet effet, sélectionner d'abord le paramètre avec les touches de curseur « → » ou « ← » puis appuyer simultanément sur les touches de curseur « → » et « ← ». La décimale souhaitée peut alors être commandée à l'aide de la touche de curseur qui convient.
Les touches de défilement permettent de modifier la décimale.
Pour revenir au mode normal, appuyer de nouveau simultanément sur les touches de curseur « → » et « ← »
■ Pour recueillir des informations plus détaillées sur un paramètre sélectionné, appuyer sur la touche « ? »
L'enregistrement de nouvelles données de voie de traitement à l'aide de la touche d'enregistrement rouge ne doit être effectué qu'une fois que le module a mené à bien sa procédure d'acquisition et que les programmes trouvés s'affichent à l'écran. En cas de modification des réglages sans enregistrement, la voie de traitement rebascule sur les paramètres d'origine au bout de 10 minutes environ. Le temps nécessaire à l'enregistrement est d'env. 3 secondes à compter de l'actionnement de la touche de mémoire « M ».

2.1 Choix de l'entrée de signal et de l'unité Twin

Sélectionner le paramètre « Unité Twin ».

Basculement sur l'affichage de l'unité Twin souhaitée avec « << » ou « >> ».

Appuyer sur la touche « □ » pour faire apparaître le sous-menu comportant :

■ La désignation de type du module y compris l'indication de l'unité Twin adressée par la commande
■ Affichage de l'entrée « A/B » utilisée pour les deux unités Twin I et II – passage de A à B à l'aide des touches de défi lement
■ Sélection du signal DiSEqC™ qui doit être envoyé via la prise HF « B »
Retour au menu principal avec la touche de sous-menu « □ ».

2.2 Choix de la fréquence d'entrée

Sélectionner le paramètre « Fréquence d'entrée » et le régler selon un pas de 1 MHz, de 950 à 2150 MHz (à l'aide des touches de défilement ou chiffre par chiffre)

Actionner la touche « □ » pour faire apparaître le sous-menu comportant :

***	UFO 394-I	***
SNR	11dB	CR 3/4
BER	1,0E-0,6

■ La désignation de type du module
■ Le rapport signal/bruit SNR et le code-débit (CR) du signal reçu, mesuré par l'appareil
■ Le taux d'erreur binaire BER associé au SNR

Retour au menu principal avec la touche de sous-menu « □ ».

2.3 Choix du taux de modulation d'entrée

Sélectionner le paramètre « Taux de modulation ».

Régler le taux de modulation souhaité entre 2,000 et 45,000 MS/s. Le réglage s'effectue à l'aide des touches de défilement ou des touches chiffrées.

2.4 Choix entre programme de radio ou de TV

Sélectionner le paramètre « Ra/TV ». Régler le type de réception souhaité à l'aide des touches de défilement.

Actionner la touche « □ » pour faire apparaître le sous-menu de réglage des fonctionnalités :

2.4.1 Sélection des réglages de fonctionnalités

2.4.1.1 Télétexte

L'insertion de télétexte peut être activée ou désactivée ici.

2.4.1.2 Module Common Interface (ce point de menu n'apparaît que si l'UFZ 394 est en place)

Les valeurs de consommation de courant de la combinaison UFO 394 avec UFZ 394 et deux modules CA sont les suivantes :

5 V → 1, 1 A; 1 2, 5 V → 6 5 0 mA; 3 1 V → 9 mA

Le logement supérieur porte le numéro 2 et le logement inférieur le numéro 1.

Sélectionner ici le logement pour module CA de l'UFZ 394 par lequel doit se faire le décryptage du canal. Accès au sous-menu de réglage du module UFZ 394 (uniquement Twin 1).

Sélectionner par le menu Logement le module CA via lequel les informations doivent être affi chées dans la troisième ligne.

*** CI-OSD *** Touches de commande : +, -, <, >, M, <-

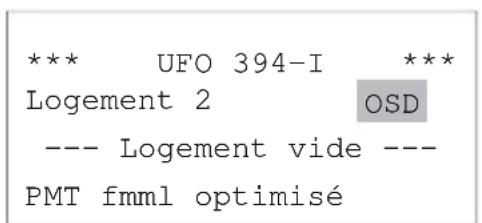

*** UFO 394-I *** Logement 2 OSD --- Logement vide --- PMT fmml optimisé

L'On Screen Display de la carte Smartcard est activé dans le menu OSD. La sortie par le signal PAL de Twin 2 apparaît ici.

La troisième ligne de cet écran indique le nom du module ou si un module est enfi ché.

Ce menu est actif uniquement si le même logement est indiqué sur Twin 1 et Twin 2 pour le décryptage du programme (décryptage multiple par un CAM). Les modules Conditional Access (CAM) gèrent une liste des programmes à décrypter (sous la forme de « CA-PMT »). Si un CAM doit décrypter plusieurs programmes, cette liste peut être transmise de deux manières différentes. Cependant, tous les CAM ne supportent pas les deux modes de transmission indiqués dans la commande UFO® compact ou le logiciel USW 30 « Only-Add-Add (oaa) » ou « First-More-More-Last (fmml) ».

Il est donc nécessaire de paramétrer séparément le mode de transmission à utiliser pour chaque CAM.

*** UFO 394-I ***
Logement 2 OSD
--- Logement vide ---
PMT fmml optimisé

Changement de PMT « normal » ou « optimisé » :

Certaines informations de gestion importantes pour le décryptage d'un programme (PMT) changent régulièrement. Ces informations modifiées doivent être signalées au CAM. Une manière de procéder possible, appelée ici « normal », consiste à renvoyer au CAM la liste complète des programmes avec les informations de gestion mises à jour. Ceci fonctionne pour chaque CAM mais peut entraîner des pannes d'image brèves pour tous les programmes à décrypter.

Certains CAM supportent la transmission des informations de gestion modifiées d'un unique programme (List-Update), sans influer sur les autres programmes à décrypter (manière de procéder « optimisé »). Si cette option est activée par erreur ou par mégarde, des pannes d'image de certains ou de tous les programmes à décrypter peuvent cependant se produire pendant une durée indéfinie (par ex. jusqu'au redémarrage de la voie de traitement).

2.4.1.3 Module Common Interface

*** UFO 394-I ***

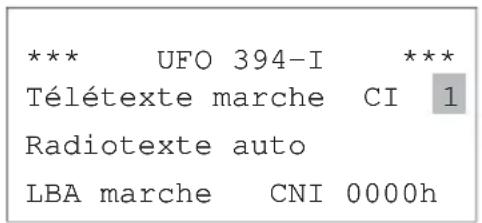

Télétexte marche CI 1
Radiotexte auto
LBA marche CNI 0000h

*** Radiotexte *** abcdefghijklmnopqrstuvwxyz

Si un émetteur radio est en marche, le nom du programme peut être affi ché ici sur l'écran :

auto = nom des tables SI du flux de données DVB arrêt = aucun nom n'est affi ché edit = un nom peut être saisi manuellement

La touche « < > » permet de naviguer dans les lettres. La sélection se fait avec la touche « + ». La touche « - » permet d'effacer des caractères déjà saisis.

2.4.1.4 Recouvrement de la bande

*** UFO 394-I *** Télétexte marche CI 1 Radiotexte auto LBA marche CNI 0000h

Appuyer sur la touche « □ » pour accéder au menu suivant :

*** UFO 394-I *** En haut 0 En bas 0 A gauche 0 A droite 0

En modifiant les chiffres, des barres noires peuvent être insérées en haut, en bas, à gauche ou à droite.

Ceci permet par ex. de masquer les bandes.

2.4.1.5 Country Network Identification

*** UFO 394-I *** Télétexte marche CI 1 Radiotexte auto LBA marche CNI 0000h

Dans le cas des programmes qui n'envoient pas de code CN, celui-ci peut être inséré par la suite ici.

2.4.2 Choix d'un programme télévisuel en mode « TV »

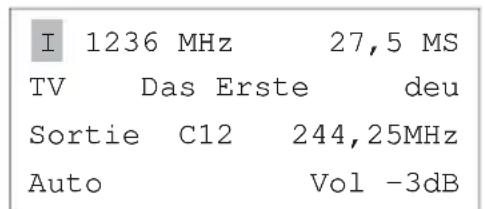

I 1236 MHz 27,5 MS
TV Das Erste deu
Sortie C12 244,25MHz

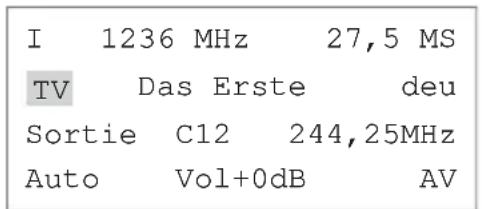

Auto Vol+0dB AV

Sélectionner le nom du programme affi ché.

Sélectionner le programme TV souhaité à l'aide des touches de défilement.

Actionner la touche de sous-menu « □ » pour afficher :

*** UFO 394-I ***
PID vidéo 0064 unscr
PID audio 0065 10/1
Sous-titre arrêt

■ La désignation de type du module
■ Le PID vidéo du programme TV sélectionné et l'indication s'il est crypté ou non
■ PID audio du son d'accompagnement TV sélectionné
Le nombre de programmes TV dans le transpondeur/nombre de langues du programme TV momentanément sélectionné
■ Le signal de sous-titre : Permet de choisir entre télétexte et sous-titrage DVB.
Le mode sélectionné et le contenu des sous-titres transmis sont affi chés sur le téléviseur.

Retour au menu principal avec la touche de sous-menu « □ ».

2.4.3 Choix d'un programme radio en mode « Ra »

I 1236 MHz 27,5 MS

Ra Bayern 4 Klas deu

Sortie C12 244,25MHz

Auto Vol+0dB AV

Sélectionner le nom du programme affi ché.

Sélectionner le programme de radio souhaité à l'aide des touches de déti lement.

Remarque :

Si le transpondeur ne contient pas de programmes radio, l'indication « -pas de service Ra- » apparaît et le programme TV en cours continue d'être affi ché.

Actionner la touche de sous-menu « □ » pour faire apparaître les éléments suivants :

***	UFO	394-I	***
PID	vidéo	----	unscr
PID	audio	0066	10/1
Sous-titre	arrêt

■ La désignation de type du module
■ Le PID audio du programme radio sélectionné
■ Le nombre de programmes de radio au sein du transpondeur/le nombre de langues du programme de radio réglé

Retour au menu principal avec la touche de sous-menu « □ ».

2.4.4 Choix de la langue d'un programme de radio ou de TV

I 1236 MHz 27,5 MS

TV Das Erste deu

Sortie C12 244,25MHz

Auto Vol+0dB AV

Si le programme est émis en plusieurs langues (comme c'est le cas d'« Euronews »), sélectionner la langue souhaitée à l'aide des touches de défi lement.

2.5 Choix du canal de sortie

I 1236 MHz 27,5 MS

TV Das Erste deu

Sortie C12 244,25MHz

Auto Vol+0dB AV

Sélectionner le paramètre « Canal de sortie » pour le signal PAL.

Régler le canal de sortie à l'aide des touches de défilement, par pas de 7 MHz ou 8 MHz, de 111,25 MHz à 847,25 MHz (en fonction du standard). Dans le cas des standards TV D/K et I, les canaux spéciaux apparaissent sous la forme « --- ».

Actionner la touche de sous-menu « □ » pour faire apparaître le sous-menu « Réglages particuliers des signaux de câble ».

2.6 Sous-menu: Réglages particuliers des signaux de câble

Tous les réglages peuvent être effectués ici individuellement pour Twin 1 et Twin 2.

2.6.1 Syntonisation de précision de la fréquence

*** UFO 394-I ***

224.25 MHz Norme B/G

HF marche Niveau -7

16:9 Letterbox

Sélectionner la fréquence de sortie.

Avec les touches de défi lement, la position en fréquence exacte de la porteuse image peut être réglée par pas de 250 kHz.

2.6.2 Choix du standard TV

*** UFO 394-I ***

244,25 MHz Norme B/G

HF marche Niveau -7

16:9 Letterbox

Pour le paramètre « Norme TV », les normes B/G, D/K et I peuvent être sélectionnées.

Remarque :

B/G : grille de canaux de 7 MHz ou 8 MHz, porteuse son : 5,500 MHz et 5,742 MHz

D/K : grille de canaux de 8 MHz, porteuse son : 6,5 MHz

I : grille de canaux de 8 MHz, porteuse son : 6,0 MHz

2.6.3 Activation et désactivation des signaux de sortie

*** UFO 394-I ***

244,25 MHz Norme B/G

HF marche Niveau -7

16:9 Letterbox

Le paramètre « Sortie HF marche/arrêt » permet d'activer et de désactiver le canal de sortie.

2.6.4 Régler le niveau de sortie commun

*** UFO 394-I ***

244,25 MHz Norme B/G

HF marche Niveau -7

16:9 Letterbox

Le paramètre « Niveau de sortie » permet de régler le niveau de sortie du canal de sortie en continu selon 40 pas (20 dB env.).

Les limites de réglage sont signalées respectivement par les mentions « Min » et « Max ».

2.6.5 Choix du format de l'image

*** UFO 394-I ***

244,25 MHz Norme B/G

HF marche Niveau -7

16:9 Letterbox

Choix de la procédure de réception d'une image au format large 16:9 :

Letterbox

■ PanScan (systématiquement 4:3)

2.7 Choix du mode son

I 1236 MHz 27,5 MS

TV Das Erste deu

Sortie C12 244,25MHz

Auto Vol+0dB AV

Sélectionner le mode de fonctionnement audio.

Les modes de fonctionnement audio suivants peuvent être réglés avec les touches de défi lement :

« auto », « mono », « stéréo », « 2 pistes », « 2 pistes A » et « 2 pistes B »

Remarque :

- Pour « auto », le réglage du mode de fonctionnement audio se fait via le signal SAT

Pour « 2 pistes A », seule la piste 1 est transmise pour la réception 2 pistes

Pour « 2 pistes B », seule la piste 2 est transmise pour la réception 2 pistes

2.8 Réglage du niveau sonore

I	1236 MHz	27,5 MS
TV	Das Erste	deu
Sortie	C12	244,25MHz
Auto	Vol 0 dB	AV

Sélectionner le paramètre « Volume sonore ». Effectuer la modification de niveau sonore avec les touches de défilement. La plage de réglage va de -3 via 0 jusqu'à +3 dB.

2.9 Mode de fonctionnement de l'interface AV

I	1236 MHz	27,5 MS
TV	Das Erste	deu
Sortie	C12	244,25MHz
Auto	Vol0dB	AV

Après avoir sélectionné le champ « AV » avec la touche de sous-menu, la possibilité de sélection suivante apparaît dans le sous-menu :

*** UFO 394 ***

Vidéo interne

Audio externe

« interne »

Le signal vidéo et le signal audio sont connectés à l'intérieur de l'appareil. Des tensions de commande externes (+12 V) provenant par ex. d'un magnétoscope, permettent de basculer l'interface AV (interruption du trajet interne des signaux). Exemples d'applications : Utilisation avec un magnétoscope ou un caméscope.

« externe »

Le trajet interne des signaux est interrompu, les tensions de commande externes n'ont aucun effet pour les sources de signaux A/V incapables de délivrer des tensions de commande.

Les deux modes de fonctionnement peuvent être sélectionnés séparément pour la vidéo et l'audio.

3. Mise à jour logiciel

Il est possible de mettre à jour le logiciel fonctionnel de la voie de traitement sur place.

A cet effet, il faut disposer d'un PC, d'un câble nul modem pour COM 1/2 et d'un adaptateur d'interface avec câble de raccordement pour la commande de l'UFO 394.

Ce matériel est disponible auprès du centre de distribution Kathrein respectif ou de la représentation nationale respective.

Le programme de mise à jour et le dernier micrologiciel pour le module peuvent être téléchargés sur la page d'accueil du point de service après-vente Kathrein ESC sous « http://www.esc-kathrein.de ».

Attention :

La mise à jour du logiciel peut être effectuée en cours de réception d'un programme. A la fin de la mise à jour, le programme en cours est interrompu pendant env. 5 secondes. Si le module est extrait ou l'alimentation électrique interrompue pendant la mise à jour, ceci n'entraîne aucun dommage permanent du module. La mise à jour doit alors simplement être répétée.

Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécialement prévu à cet effet.

Transcodifi cador Twin-DVB QPSK-PAL

UFO 394

20610096
